Інгалятор аромату ненагрівального типу і спосіб виготовлення ароматичного картриджа для інгалятора аромату ненагрівального типу

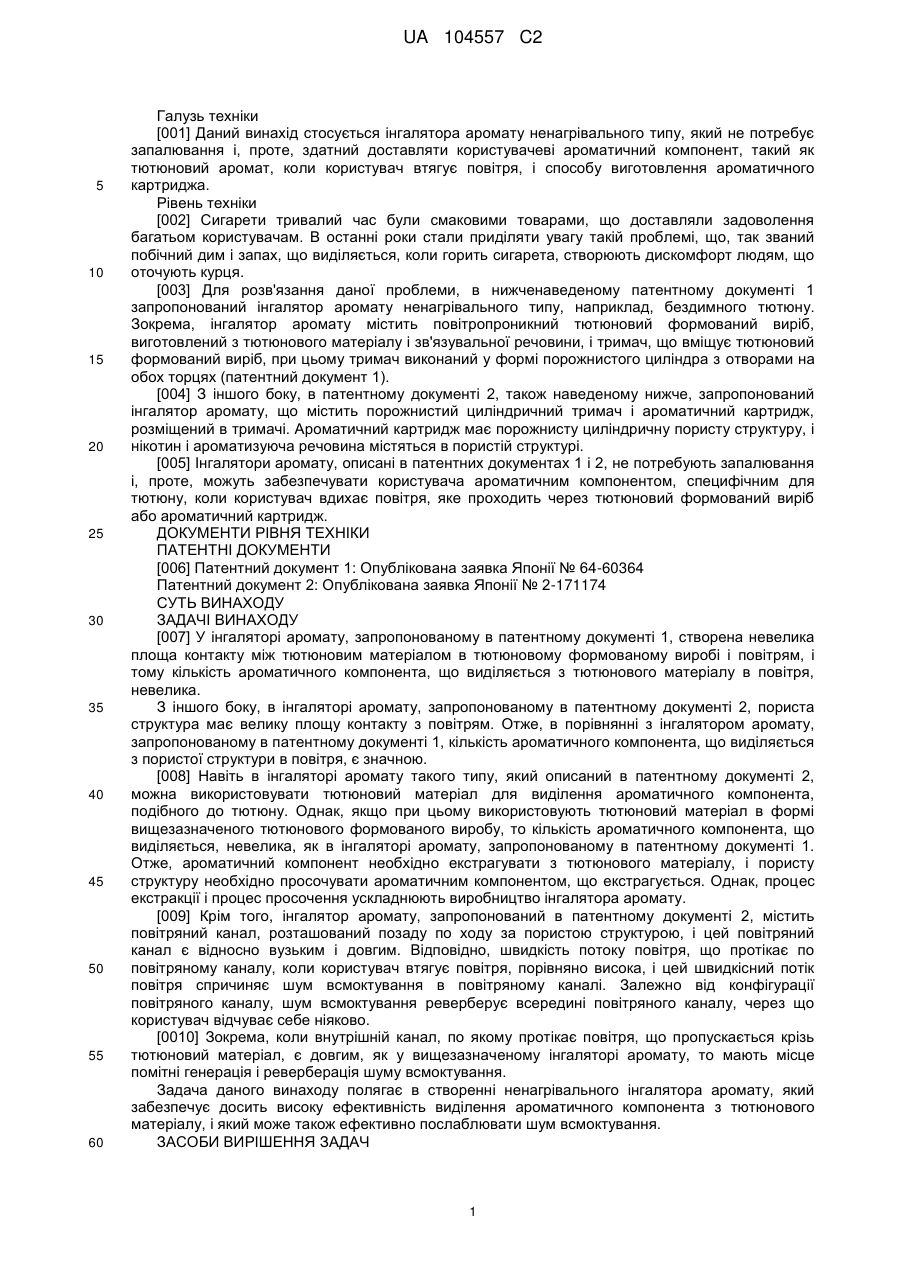

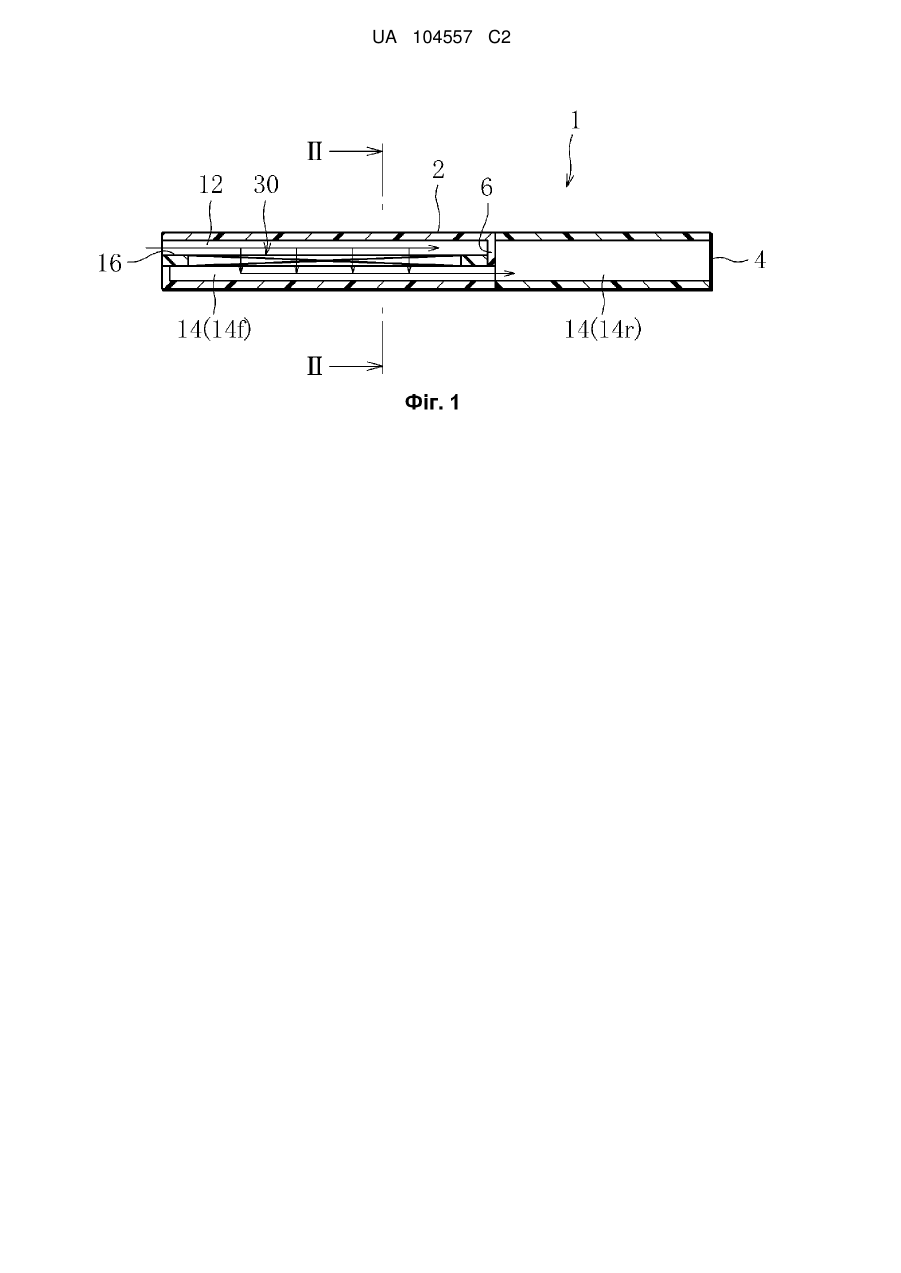

Реферат: Інгалятор аромату ненагрівального типу містить порожнистий циліндричний тримач (2), що містить отвір (16) припливу атмосферного повітря на передньому кінці тримача, і мундштуковий кінець (4) на задньому кінці тримача, і ароматичний картридж (30), що продовжується всередині тримача (2) від отвору (16) припливу атмосферного повітря до мундштукового кінця (4) вздовж осі тримача (2). Ароматичний картридж (30) вміщує ароматовиділяючий матеріал (32), який містить гранульований тютюн, причому ароматовиділяючий матеріал (32) підтримується в заданому необхідному стиснутому стані. UA 104557 C2 (12) UA 104557 C2 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки [001] Даний винахід стосується інгалятора аромату ненагрівального типу, який не потребує запалювання і, проте, здатний доставляти користувачеві ароматичний компонент, такий як тютюновий аромат, коли користувач втягує повітря, і способу виготовлення ароматичного картриджа. Рівень техніки [002] Сигарети тривалий час були смаковими товарами, що доставляли задоволення багатьом користувачам. В останні роки стали приділяти увагу такій проблемі, що, так званий побічний дим і запах, що виділяється, коли горить сигарета, створюють дискомфорт людям, що оточують курця. [003] Для розв'язання даної проблеми, в нижченаведеному патентному документі 1 запропонований інгалятор аромату ненагрівального типу, наприклад, бездимного тютюну. Зокрема, інгалятор аромату містить повітропроникний тютюновий формований виріб, виготовлений з тютюнового матеріалу і зв'язувальної речовини, і тримач, що вміщує тютюновий формований виріб, при цьому тримач виконаний у формі порожнистого циліндра з отворами на обох торцях (патентний документ 1). [004] З іншого боку, в патентному документі 2, також наведеному нижче, запропонований інгалятор аромату, що містить порожнистий циліндричний тримач і ароматичний картридж, розміщений в тримачі. Ароматичний картридж має порожнисту циліндричну пористу структуру, і нікотин і ароматизуюча речовина містяться в пористій структурі. [005] Інгалятори аромату, описані в патентних документах 1 і 2, не потребують запалювання і, проте, можуть забезпечувати користувача ароматичним компонентом, специфічним для тютюну, коли користувач вдихає повітря, яке проходить через тютюновий формований виріб або ароматичний картридж. ДОКУМЕНТИ РІВНЯ ТЕХНІКИ ПАТЕНТНІ ДОКУМЕНТИ [006] Патентний документ 1: Опублікована заявка Японії № 64-60364 Патентний документ 2: Опублікована заявка Японії № 2-171174 СУТЬ ВИНАХОДУ ЗАДАЧІ ВИНАХОДУ [007] У інгаляторі аромату, запропонованому в патентному документі 1, створена невелика площа контакту між тютюновим матеріалом в тютюновому формованому виробі і повітрям, і тому кількість ароматичного компонента, що виділяється з тютюнового матеріалу в повітря, невелика. З іншого боку, в інгаляторі аромату, запропонованому в патентному документі 2, пориста структура має велику площу контакту з повітрям. Отже, в порівнянні з інгалятором аромату, запропонованому в патентному документі 1, кількість ароматичного компонента, що виділяється з пористої структури в повітря, є значною. [008] Навіть в інгаляторі аромату такого типу, який описаний в патентному документі 2, можна використовувати тютюновий матеріал для виділення ароматичного компонента, подібного до тютюну. Однак, якщо при цьому використовують тютюновий матеріал в формі вищезазначеного тютюнового формованого виробу, то кількість ароматичного компонента, що виділяється, невелика, як в інгаляторі аромату, запропонованому в патентному документі 1. Отже, ароматичний компонент необхідно екстрагувати з тютюнового матеріалу, і пористу структуру необхідно просочувати ароматичним компонентом, що екстрагується. Однак, процес екстракції і процес просочення ускладнюють виробництво інгалятора аромату. [009] Крім того, інгалятор аромату, запропонований в патентному документі 2, містить повітряний канал, розташований позаду по ходу за пористою структурою, і цей повітряний канал є відносно вузьким і довгим. Відповідно, швидкість потоку повітря, що протікає по повітряному каналу, коли користувач втягує повітря, порівняно висока, і цей швидкісний потік повітря спричиняє шум всмоктування в повітряному каналі. Залежно від конфігурації повітряного каналу, шум всмоктування реверберує всередині повітряного каналу, через що користувач відчуває себе ніяково. [0010] Зокрема, коли внутрішній канал, по якому протікає повітря, що пропускається крізь тютюновий матеріал, є довгим, як у вищезазначеному інгаляторі аромату, томають місце помітні генерація і реверберація шуму всмоктування. Задача даного винаходу полягає в створенні ненагрівального інгалятора аромату, який забезпечує досить високу ефективність виділення ароматичного компонента з тютюнового матеріалу, і який може також ефективно послаблювати шум всмоктування. ЗАСОБИ ВИРІШЕННЯ ЗАДАЧ 1 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0011] У ненагрівальному інгаляторі аромату, запропонованому в патентному документі 1, тютюновий формований виріб формують твердненням тютюнового матеріалу з використанням зв'язувальної речовини. Відповідно, площа контакту між тютюновим матеріалом і повітрям незначна, і ефективність виділення ароматичного компонента з тютюнового матеріалу в повітря є невисокою. [0012] З іншого боку, в інгаляторі аромату, запропонованому в патентному документі 2, пориста структура, що містить ароматизуючу речовину, має велику площу контакту з повітрям. Отже, ефективність виділення ароматичного компонента з пористої структури є високою, в порівнянні з інгалятором ароматизації, запропонованому в патентному документі 1. [0013] Однак, у випадку інгалятора аромату, запропонованого в патентному документі 2, якщо для виділення аромату, схожого на тютюновий, використовують тютюновий матеріал, то для тверднення тютюнового матеріалу необхідно використовувати велику кількість зв'язувальної речовини, в результаті чого ефективність виділення аромату знижується, як у разі патентного документа 1.Отже, потрібні додаткові процеси для екстракції ароматичного компонента з тютюнового матеріалу і для просочення пористої структури екстрагованим ароматичним компонентом. [0014] Крім того, після проходження через пористу структуру, повітря змушують протікати по відносно вузькому і довгому повітряному каналу, розташованому позаду по ходу за пористою структурою. Отже, швидкість потоку повітря, що протікає по повітряному каналу, є порівняно високою. Цей швидкісний потік повітря в повітряному каналі спричиняє шум всмоктування, і, залежно від конфігурації повітряного каналу, шум всмоктування реверберує всередині повітряного каналу, через що користувач відчуває себе ніяково. [0015] Задача даного винаходу полягає в створенні інгалятора аромату ненагрівального типу, який забезпечує досить високу ефективність виділення тютюнового ароматичного компонента з ароматовиділяючого матеріалу і який може також ефективно послаблювати шум всмоктування, і способу виготовлення ароматичного картриджа. [0016] Ця задача вирішується за допомогою ненагрівального інгалятора аромату за винаходом, який містить: Порожнистий тримач, що має вісь, при цьому тримач містить передній кінець, задній кінець, що виконує функцію мундштукового кінця, отвір припливу атмосферного повітря, і проточний канал, обмежений в тримачі і виконаний з можливістю спрямування атмосферного повітря, що вставляється з отвору припливу атмосферного повітря, до мундштучного кінця; і ароматичний картридж, що має властивість повітропроникності і розташований в тримачі, щоб продовжуватися всередині тримача від переднього кінця до мундштукового кінця вздовж осі тримача, при цьому ароматичний картридж ділить проточний канал на область випускання, що продовжується від ароматичного картриджа до мундштукового кінця, і область впускання, що поєднується з отвором припливу атмосферного повітря і розташована суміжно з ароматичним картриджем, при цьому ароматичний картридж містить каркас, гранульований ароматовиділяючий матеріал завантажений в каркас і здатний виділяти ароматичний компонент без запалювання, причому, ароматовиділяючий матеріал містить гранульований тютюн, одержаний дробленням або подрібненням тютюнового листя, і стискаючий пристрій, виконаний для підтримування ароматовиділяючого матеріалу в стиснутому стані, при цьому забезпечуючи повітропроникність ароматичного картриджа. [0017] При використанні вищезгаданого інгалятора аромату, коли користувач втягує повітря через мундштуковий кінець тримача, повітря проходить через ароматичний картридж рівномірно по всій його площі. При цьому повітря одержує можливість задовільно контактувати з ароматовиділяючим матеріалом в ароматичному картриджі і, отже, може містити тютюновий ароматичний компонент, що виділяється з матеріалу, який виділяє аромат. Оскільки повітря, що втягується користувачем, містить тютюновий ароматичний компонент, то користувач, фактично, може насолоджуватися тютюновим ароматом. [0018] Також ароматовиділяючий матеріал зберігається в стиснутому стані, і, тому ароматовиділяючий матеріал виконує функцію звукопоглинальної стінки для заглушення вищезазначеного шуму всмоктування і ефективно послаблює шум всмоктування. Зокрема, стискаючий пристрій містить пару стискаючих елементів, виконаних для стиснення ароматовиділяючого матеріалу в напрямку, перпендикулярному осі тримача, при цьому кожний стискаючий елемент містить множину вентиляційних отворів, сформованих в даному елементі для забезпечення повітропроникності ароматичного картриджа. У переважному варіанті, в цьому випадку, вентиляційні отвори в одному із стискаючих елементів частково суміщені з 2 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 вентиляційними отворами в іншому стискаючому елементі, при погляді в напрямку стиснення ароматовиділяючого матеріалу. [0019] Крім того, в переважному варіанті, ароматовиділяючий матеріал завантажений таким чином, що опір потоку ароматовиділяючого матеріалу після стиснення, виражається формулою: ((1 - Пористість^2)/Пористість^3)×(Висота завантаження/Площа перерізу), дорівнює або більше 0,005. [0020] Ароматичний картридж може додатково містити повітропроникний пакет, в якому упакований ароматовиділяючий матеріал або коли ароматовиділяючий матеріал завантажений безпосередньо в каркас, ароматичний картридж може додатково містити повітропроникний елемент, що покриває вентиляційні отвори стискаючих елементів. У переважному варіанті, повітропроникний пакет і повітропроникний елемент створюють падіння тиску 0,5 мм H2O або вище. [0021] Даний винахід забезпечує також спосіб виготовлення вищезазначеного ароматичного картриджа. Спосіб, інші цілі даного винаходу і деталі конструкції інгалятора аромату стануть зрозумілими з нижченаведеного докладного опису. ТЕХНІЧНИЙ РЕЗУЛЬТАТ ВИНАХОДУ [0022] Інгалятор аромату ненагрівального типу за винаходом допускає ефективне виділення тютюнового ароматичного компонента з ароматичного картриджа і здатний також послаблювати генерацію шуму всмоктування. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0023] Фіг. 1 - вигляд в перерізі інгалятора аромату відповідно до першого варіанту виконання. Фіг. 2 - вигляд інгалятора аромату в перерізі по II-II на Фіг. 1. Фіг. 3 - вигляд в перспективі ароматичного картриджа, показаного на Фіг. 1. Фіг. 4 - вигляд в перерізі ароматичного картриджа. Фіг. 5(a)-5(g) - зображення, що пояснюють по порядку процедуру виготовлення ароматичного картриджа. Фіг. 6(a)-5(е) - зображення, що пояснюють по порядку процедуру виготовлення ароматичного картриджа відповідно до другого варіанту виконання. Фіг. 7 - вигляд в перерізі аспіраційного тестера. Фіг. 8 - вигляд в плані стискаючої пластини, що використовується в аспіраційному тестері, показаному на Фіг. 7. Фіг. 9 - вигляд в плані іншої стискаючої пластини. Фіг. 10 - вигляд в плані ще однієї стискаючої пластини. Фіг. 11 - схема вимірювального пристрою, що застосовується з аспіраційним тестером, показаному на Фіг. 7. Фіг. 12 - графік, що представляє залежність між поліченим числом затяжок і доставкою нікотину. Фіг. 13 - вигляд в перерізі іншого аспіраційного тестера. Фіг. 14 - графік, що представляє залежність між змінною величиною, що характеризує опір потоку і шумом всмоктування. Фіг. 15 графік, що представляє залежність між коефіцієнтом стиснення ароматовиділяючого матеріалу і часом відновлення. Фіг. 16 - вигляд в перерізі інгалятора аромату відповідно до модифікації. Фіг. 17 - вигляд в перерізі інгалятора аромату відповідно до іншої модифікації. Фіг. 18 - вигляд інгалятора аромату в перерізі по VIII-VIII на Фіг. 17. Фіг. 19 - вигляд в перерізі інгалятора аромату відповідно до ще однієї модифікації. Фіг. 20 - вигляд інгалятора аромату в перерізі по X-X на Фіг. 19. Фіг. 21 - вигляд в перерізі інгалятора аромату відповідно до додаткової модифікації. Фіг. 22 - вигляд інгалятора аромату в перерізі по XII-XII на Фіг. 21. Фіг. 23 - вигляд в перерізі інгалятора аромату відповідно до іншої модифікації. Фіг. 24 - вигляд збоку інгалятора аромату відповідно до ще однієї модифікації. Фіг. 25 вигляд збоку інгалятора аромату відповідно до додаткової модифікації. Фіг. 26 - вигляд спереду ароматичного картриджа, що спостерігається з напрямку, вказаного стрілкою А на Фіг. 25. Фіг. 27 - вигляд в перерізі інгалятора аромату відповідно до іншої модифікації. Фіг. 28 - вигляд в перерізі інгалятора аромату відповідно до ще однієї модифікації. Фіг. 29 - вигляд в перерізі, взятому по лінії XIX-XIX на Фіг. 28. Фіг. 30 - вигляд в перерізі інгалятора аромату відповідно до іншої модифікації. Фіг. 31 - вигляд в перерізі інгалятора аромату відповідно до ще однієї модифікації. 3 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 32 - вигляд в перерізі інгалятора аромату відповідно до ще однієї модифікації. Фіг. 33 - вигляд в перерізі інгалятора аромату відповідно до додаткової модифікації. Фіг. 34 - вигляд в перерізі інгалятора аромату, взятого по лінії XIV-XXIV на Фіг. 33. Фіг. 35 - вигляд в перерізі інгалятора аромату відповідно до іншої модифікації. Фіг. 36 - вигляд в плані ароматичного картриджа відповідно до іншої модифікації. Фіг. 37 - вигляд в перерізі по горизонталі інгалятора аромату, забезпеченого ароматичним картриджем, показаним на Фіг. 36. Фіг. 38 - вигляд в поздовжньому розрізі інгалятора аромату, представленого на Фіг. 37. Фіг. 39 - вигляд в плані ароматичного картриджа відповідно до іншої модифікації. Фіг. 40 - вигляд в плані ароматичного картриджа відповідно до ще однієї модифікації. Фіг. 41 - вигляд спереду ароматичного картриджа відповідно до ще однієї іншої модифікації. Фіг. 42 - вигляд в плані ароматичного картриджа відповідно до додаткової модифікації. Фіг. 43 - вигляд в перерізі ароматичного картриджа відповідно до ще однієї додаткової модифікації. Фіг. 44 - вигляд в плані ароматичного картриджа відповідно до додаткової модифікації. ПЕРЕВАЖНИЙ ВАРІАНТ ВИКОНАННЯ ВИНАХОДУ [0024] На Фіг. 1 зображений інгалятор 1 аромату ненагрівального типу (що надалі називається просто інгалятором) відповідно до першого варіанту виконання, забезпечений тримачем 2 з пластмаси. Тримач 2 виконаний у формі порожнистого циліндра і має задній відкритий кінець і передній відкритий кінець. Задній кінець формує мундштуковий кінець 4, і передній кінець відкритий тільки в його верхній половині. Півкруглий отвір формує отвір 16 припливу атмосферного повітря. Отже, всередині тримача 2 сформований проточний канал, що продовжується від отвору 16 припливу атмосферного повітря до мундштукового кінця 4. [0025] У переважному варіанті, тримач 2 має внутрішній діаметр в межах від 4 до 14 мм. У альтернативному варіанті, тримач 2 може мати еліптичну форму в поперечному перерізі, і, в цьому випадку, велика вісь еліпса має довжину, переважно, в межах від 4 до 14 мм. Півкругла перегородка 6 виступає з внутрішньої окружної поверхні тримача 2 і розташована так, щоб знаходитися ближче до мундштукового кінця 4, ніж знаходиться центр тримача 2, при розгляді в осьовому напрямку тримача 2. Перегородка 6 закриває півкруглу область, що відповідає, приблизно, половині поперечного перерізу тримача 2. [0026] Крім того, як очевидно з Фіг. 2, у внутрішній окружній поверхні тримача 2 сформована пара поздовжніх канавок 8. Поздовжні канавки 8 рознесені одна від одної в діаметральному напрямку тримача 2 так, що між ними знаходиться вісь тримача 2, і продовжуються від виступаючого кінця перегородки 6 до переднього кінця тримача 2 паралельно осі тримача 2. [0027] Всередині тримача 2 розташований ароматичний картридж 30. Ароматичний картридж 30 продовжується від переднього кінця тримача 2 до перегородки 6 рівно по лінії осі тримача 2 і має пару бічних кромок, вставлених у відповідні поздовжні канавки 8. Тобто, ароматичний картридж 30 закріплений в тримачі 2. Зокрема, ароматичний картридж 30 виконаний у формі пластини і має ширину трохи більшу внутрішнього діаметра тримача 2, тобто, ширину, що майже дорівнює відстані між основами двох поздовжніх канавок 8. [0028] У даному варіанті виконання, ароматичний картридж 30 і перегородка 6 ділять проточний канал в тримачі 2 на область 12 впускання і область 14 випускання. Область 12 впускання розташована поблизу переднього кінця тримача 2 і продовжується від отвору 16 припливу атмосферного повітря до перегородки 6, при розгляді в осьовому напрямку тримача 2. Відносно радіального напрямку тримача 2, область 12 впускання обмежена півкруглою внутрішньою окружною поверхнею тримача 2 і ароматичним картриджем 30. Відповідно, область 12 впускання має півкруглий прохідний переріз. [0029] З іншого боку, область 14 випуску продовжується від переднього кінця до мундштукового кінця 4 тримача 2 і має передню проточну ділянку 14f і задню проточну ділянку 14r. Зокрема, передня проточна ділянка 14f продовжується від переднього кінця тримача 2 до перегородки 16 і протистоїть області 12 впускання через ароматичний картридж 30, розташований між ними. Отже, передня проточна ділянка 14f має півкруглий прохідний переріз, подібно до області 12 впускання. В результаті, ароматичний картридж 30 має прямокутні зони, що обдуваються потоком, відкриті в область 12 впускання і передню проточну ділянку 14f, відповідно, і кожна зона, що обдувається потоком, значно більша, ніж площа поперечного перерізу тримача 2. Задня проточна ділянка 14r має круглий прохідний переріз і продовжується від перегородки 16 до мундштукового кінця 4. [0030] Як показано на Фіг. 3 і 4, ароматичний картридж 30 містить прямокутний каркас 34 і ароматовиділяючий матеріал 32 завантажений безпосередньо в каркас 34. Ароматовиділяючий матеріал 32 містить гранульований тютюн як свій основний складовий компонент, і 4 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 гранульований тютюн отриманий дробленням або подрібненням тютюнового листя і має розмір зерна 0,2-2,0 мм. [0031] У переважному варіанті, ароматовиділяючий матеріал 32 додатково містить добавку, таку як карбонат або бікарбонат лужного металу або лужноземельного металу, і згадана добавка активізує виділення ароматичного компонента з гранульованого тютюну. Коли добавка є карбонатом калію, наприклад, карбонат кальцію міститься, переважно, в кількості 1-10 ваг. % від сухої ваги гранульованого тютюну. [0032] Ароматовиділяючий матеріал 32 не містить зв'язувальної речовини, і, тому, гранульований тютюн в ароматовиділяючому матеріалі 32 має досить велику площу контакту з повітрям. Таким чином, хоча до гранульованого тютюну ароматовиділяючого матеріалу 32 не підводять тепла, з гранульованого тютюну може виділятися достатня кількість ароматичного компонента. Ароматовиділяючий матеріал 32 може містити інший ароматизатор, крім гранульованого тютюну, і цей додатковий ароматизатор може виділяти ароматичний компонент, відмінний від ароматичного компонента гранульованого тютюну. [0033] Отже, каркас 34, який може бути виконаний з пластмаси загального призначення, наприклад, поліпропілену (ПП), в переважному варіанті виконаний з матеріалу, який з меншою імовірністю захоплює ароматичні компоненти гранульованого тютюну і додаткового ароматизатора. Переважним прикладом матеріалу каркаса 34 є співполімер етилену і вінілового спирту (торгове найменування: EVOH), але можна також використовувати папір. [0034] Ароматичний картридж 30 додатково містить пару стискаючих елементів, а саме, стискаючі пластини 36. Дані стискаючі пластини 36 складають верхню і нижню кришки каркаса 34, відповідно, і служать для підтримування ароматовиділяючого матеріалу 32 в заданому необхідному стиснутому стані. Необхідний стиснутий стан пояснюється надалі. Стискаючі пластини 36 розташовані також в безпосередньому контакті з ароматовиділяючим матеріалом 32 і, тому, стискаючі пластини 36 виконані, переважно, з такого ж матеріалу, як каркас 34. [0035] Крізь кожну ущільнювальну пластину 36 сформована множина вентиляційних отворів 37 для забезпечення повітропроникності ароматичного картриджа 30, незалежно від наявності стискаючих пластин 36. Зокрема, в переважному варіанті, вентиляційні отвори 37 однієї стискаючої пластини 36 суміщені щонайменше частково з відповідними вентиляційними отворами 37 іншої стискаючої пластини 36 (дивись Фіг. 4). Вентиляційні отвори 37 забезпечують повітропроникність ароматичного картриджа 30, як викладено вище, але, оскільки основним складовим компонентом ароматовиділяючого матеріалу є гранульований тютюн, то гранульований тютюн може випадати через вентиляційні отвори 37, що утруднює підтримувати необхідний стиснутий стан. У даному відношенні, формування вентиляційних отворів 37 недоцільне. [0036] Таким чином, в даному варіанті виконання кожний вентиляційний отвір 37 покритий повітропроникним листом 39 як повітропроникний елемент, і повітропроникний лист 39 створює падіння тиску 0,5 мм H2O або вище. Зокрема, повітропроникний лист 39 виконаний з нетканого матеріалу, сітчастого листа або чогось подібного, і, тоді, повітропроникний лист 39 можна прикріплювати до стискаючої пластини 36 клеєм. У переважному варіанті, повітропроникний лист 39 виконаний з такого ж матеріалу, як стискаюча пластина 36, або покритий даним матеріалом, при цьому повітропроникний лист 39 можна прикріплювати до стискаючої пластини 36 термічним зварюванням або ультразвуковим зварюванням. [0037] На Фіг. 5 схематично зображений технологічний пристрій для виготовлення ароматичного картриджа 30 і процедура виготовлення. Технологічний пристрій 40 має опорну основу 42, і каркас 34 і нижню стискаючу пластину 36, вже забезпечені повітропроникним листом 39, поміщують на опорну основу 42 (Фіг. 5(a)). У цей момент, каркас 34 і нижня стискаюча пластина 36 вже сполучені між собою. На Фіг. 5, повітропроникний лист 39 не показаний. [0038] Технологічний пристрій 40 додатково містить напрямну рамку 44 і штовхач 46. Напрямна рамка 44 має внутрішню форму, що співпадає з формою каркаса 34. Відповідно, при розміщенні на каркасі 34, напрямна рамка 44 формує надставку каркаса 34 (Фіг. 5(b)). З іншого боку, штовхач 46 має такий розмір, щоб допускати його вставляння в напрямну рамку 44 і може вертикально переміщуватися всередині напрямної рамки 44 і каркаса 34 (Фіг. 5(е)). [0039] Для виготовлення ароматичного картриджа 30, по-перше, заздалегідь відміряну, задану кількість ароматовиділяючого матеріалу 32 завантажують у внутрішній простір каркаса 34 через напрямну рамку 44 (Фіг. 5(b)). На цій стадії, ароматовиділяючий матеріал 32 завантажують до такої висоти або висоти завантаження, що верхня поверхня даного матеріалу 5 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 знаходиться вище за каркас 34, тобто, всередині напрямної рамки 44 (Фіг. 5(с)). Потім, поверхню ароматовиділяючого матеріалу 32 вирівнюють, за необхідності (Фіг. 5(d)). [0040] Після того, як ароматовиділяючий матеріал 32 завантажений вищевказаним чином, штовхач 46 вставляють в напрямну рамку 44 з верхньої сторони напрямної рамки 44, щоб ущільнити ароматовиділяючий матеріал 32 всередині каркаса 34 до надмірно стиснутого стану, який є станом, стиснутим сильніше, ніж вищевказаний необхідний стиснутий стан. Потім, штовхач 46 і напрямну рамку 44 повертають у вихідне положення, призначене над каркасом 34, і, відразу за цим, верхню стискаючу пластину 36, вже забезпечену повітропроникним листом 39, прикріплюють до верхньої поверхні каркаса 34. З даного моменту, виготовлення ароматичного картриджа 30 закінчено (Фіг. 5(е)). [0041] Вищевказаний необхідний стиснутий стан ароматовиділяючого матеріалу 32 3 створений штовхачем 46, забезпечує об'ємну густину в межах від 150 до 2500 мг/см ароматовиділяючого матеріалу 32. Зокрема, об'ємна густина стиснутого ароматовиділяючого матеріалу 32 в 1,5-5 разів більша об'ємної густини нестиснутого ароматовиділяючого матеріалу 2 32. Наприклад, коли каркас 34 має прохідний переріз 100-1000 мм і висоту 1-6 мм, то завантаження ароматовиділяючого матеріалу 32 становить 100-1000 мг. Завантаження ароматовиділяючого матеріалу 32 у вказаній кількості дозволяє ароматовиділяючого матеріалу 32 зберігати заданий необхідний стиснутий стан всередині каркаса 34, тобто, всередині ароматичного картриджа 30, і, при цьому мати достатню повітропроникність. У результаті, можна надійно запобігти нерівномірному розподілу ароматовиділяючого матеріалу 32 всередині каркаса 34. [0042] Коли прикріплюють стискаючу пластину 36, ароматовиділяючий матеріал 32 знаходиться в стані, звільненому від стиснення штовхачем 46. Тому, хоча ароматовиділяючий матеріал 32 розширюється з надмірно стиснутого стану, ароматовиділяючий матеріал 32 зберігає проміжний стиснутий стан між надмірно стиснутим станом і необхідним стиснутим станом, що створює зазор між поверхнею ароматовиділяючого матеріалу 32 і верхньою стискаючою пластиною 36. [0043] Відповідно, коли прикріплюють стискаючу пластину 36, перешкоди від потрапляння ароматовиділяючого матеріалу 32 між верхньою стискаючою пластиною 36 і каркасом 34 надійно виключаються. Навіть після прикріплення верхньої стискаючої пластини 36 ароматовиділяючий матеріал 32 продовжує розширюватися, але розширення припиняється, коли поверхня ароматовиділяючого матеріалу 32 досягає верхньої стискаючої пластини 36. У результаті, ароматовиділяючий матеріал 32 підтримується в необхідному стиснутому стані. [0044] Як повинно бути зрозуміло з вищенаведеного пояснення технологічного пристрою 40 з посиланням на Фіг. 5, нижня стискаюча пластина 36 може бути сформована у вигляді нероздільної частини каркаса 34. Технологічний пристрій 40, представлений на Фіг. 5, може додатково містити всмоктувальний механізм для затримки розширення ароматовиділяючого матеріалу 32 після того, матеріал 32 звільняється від стиснення. Зокрема, всмоктувальний механізм містить множину всмоктувальних сопел (не показаних). Всмоктувальні сопла знаходяться біля відповідних вентиляційних отворів 37 нижньої стискаючої пластини 36 і з'єднані з джерелом розрідження. Всмоктувальні сопла всмоктують повітря зсередини каркаса 34, і, завдяки всмоктуванню повітря, ароматовиділяючий матеріал 32 витягується до нижньої стискаючої пластини 36, що затримує розширення ароматовиділяючого матеріалу 32. У цьому випадку, можна зберегти додатковий час при прикріпленні верхньої стискаючої пластини 36 до каркаса 34. [0045] При використанні інгалятор 1 аромату відповідно до першого варіанту виконання, коли користувач втягує повітря через мундштуковий кінець 4 тримача 2, атмосферне повітря надходить в область 12 впускання з отвору 16 припливу атмосферного повітря тримача 2, потім протікає в ароматичний картридж 30 зі всієї зони області впускання в радіальному напрямку тримача 2 і досягає області 14 випускання, як вказано стрілками на Фіг. 1. Тобто, повітря проходить через ароматичний картридж 30 рівномірно по всій великій площі ароматичного картриджа 30, що продовжується в осьовому напрямку тримача 2. [0046] Отже, можна влаштувати, щоб повітря задовільно контактувало з ароматовиділяючим матеріалом 32 (гранульованим тютюном) в ароматичному картриджі 30 і, дійсно, містить ароматичний компонент, що виділяється з гранульованого тютюну. Потім, повітря, що містить ароматичний компонент, спрямовується з області 14 випускання до мундштукового кінця 4 і досягає рота користувача. 6 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 Оскільки повітря, що втягується користувачем, містить достатню концентрацію ароматичного компонента, користувач може успішно отримувати задоволення від тютюнового аромату. [0047] Коли користувач втягує повітря через інгалятор 1 аромату, як викладено вище, потік повітря всередині тримача 2 може створювати шум всмоктування з деякою часткою імовірності. При використанні інгалятора 1 аромату за винаходом, можливе ефективне послаблення даного шуму всмоктування. Зокрема, ароматовиділяючий матеріал 32, який міститься в ароматичному картриджі 30, підтримується у вищезазначеному необхідному стиснутому стані і, отже, також виконує функцію звукопоглинальної стінки для заглушення шуму всмоктування, внаслідок чого можливе ефективне послаблення шуму всмоктування. [0048] Крім того, ароматичний картридж 30 підтримується всередині тримача 2, коли міцно вставлений в поздовжні канавки 8. Тому, повітря не може рухатися в обхід через зазори між ароматичним картриджем 30 і поздовжніми канавками 8, що дозволяє також надійно запобігати витоку шуму, в результаті згаданого обхідного проходу повітря. Крім того, інгалятор 1 аромату може бути виконаний з розмірами і формою, подібними розмірам і формі звичайної сигарети, щоб користувач міг використовувати інгалятор 1 аромату, неначе користувач курить звичайну сигарету. [0049] На Фіг. 6 схематично зображений ароматичний картридж 30, що застосовується з інгалятором 1 аромату, відповідно до другого варіанту виконання і технологічний пристрій для виготовлення згаданого картриджа. Ароматичний картридж 30 додатково містить повітропроникний пакет 86, в який упакований ароматовиділяючий матеріал 32 і ароматовиділяючий матеріал 32 і повітропроникний пакет 86 формують упаковку 87 ароматизатора. Повітропроникний пакет 86 виконаний з нетканого матеріалу, подібно до вищезазначеного повітропроникного листа 39, і створює падіння тиску 0,5 мм H2O або вище. [0050] У другому варіанті виконання, жодну із стискаючих пластин 36 не обов'язково забезпечувати повітропроникним листом 39. Відповідно до нижчевказаної процедури, технологічний пристрій 40, показаний на Фіг. 6, виробляє ароматичний картридж 30. По-перше, каркас 34 поміщують на опорну основу 42 (Фіг. 6(a)), і приготовану упаковку 87 ароматизатора вкладають в каркас 34 (Фіг. 6(b)). Потім, упаковку 87 ароматизатора ущільнюють штовхачем 46 до надмірно стиснутого стану (Фіг. 6(с)). Після звільнення ароматичної упаковки 87 від стиснення штовхачем 46, до каркаса 34 прикріплюють верхню стискаючу пластину 36 (Фіг. 6(d)). З даного моменту, виготовлення ароматичного картриджа 30 закінчене (Фіг. 6(е)), і ароматовиділяючий матеріал 32 в упаковці 87 ароматизатора підтримується в необхідному стиснутому стані. [0051] Подібно до стиснутого ароматовиділяючого матеріалу 32 відповідно до першого варіанту виконання, упаковка 87 ароматизатора відповідно до другого варіанту виконання також забезпечує ефект звукопоглинання. Для перевірки ефекту звукопоглинання упаковки 87 ароматизатора, а саме, ароматовиділяючого матеріалу 32 виготовили аспіраційний тестер 88, показаний на Фіг. 7. [0052] Аспіраційний тестер 88 має наступні характеристики: Матеріал повітропроникного пакету 86: нетканий поліолефіновий матеріал (HOP-30Н, випускається компанією Hirose Paper Manufacturing Co., Ltd.) 2 Позначення "HOP-30Н" вказує питому вагу, тобто вагу на одиницю площі (г/мм ). Розмір повітропроникного пакету 86: 11 мм×50 мм Матеріал 32, що виділяє ароматизатор: гранульований тютюн (Берлі, вирощений в Японії), просіяний з використанням сита 0,2 мм-1,18 мм 3 3 Об'ємна густина=142 мг/см , Теоретична густина=550 мг/см Вміст завантаження ароматовиділяючого матеріалу 32: 200 мг, 300 мг Внутрішній розмір каркаса 34: 10 мм×50 мм Ефективна глибина D каркаса 34 (відстань між верхньою і нижньою стискаючими пластинами 36): 2 мм, 3 мм, 4 мм Розмір верхньої і нижньої стискаючих пластин 36a: довжина L=50 мм, ширина W=10 мм Розмір, число і розташування вентиляційних отворів 37 в кожній стискаючій пластині 36a: 4 круглі отвори діаметром 7 мм, розташованих з кроком 10 мм [0053] Таблиця 1 нижче представляє результати випробувань на всмоктування, багаторазово проведених множиною експертів для оцінки шуму всмоктування, з використанням тестера, показаного на Фіг. 7. 7 UA 104557 C2 Таблиця 1 2 мм 3 1,0 см Не дуже подразнює Не дуже подразнює D Ефективний об'єм каркаса Вміст завантаження 200 мг Вміст завантаження 300 мг 5 10 15 3 мм 3 1,5 см 4 мм 3 2,0 см Подразнює Не дуже подразнює Трохи подразнює [0054] Як зрозуміло з результатів, наведених в таблиці 1, при однаковому вмісті завантаження ароматовиділяючого матеріалу 32 шум всмоктування створює менше подразнення, коли ефективний об'єм каркаса (тобто об'єм, оточений каркасом 34 і двома стискаючими пластинами 36a) менше, тобто, коли густина стиснутого ароматовиділяючого матеріалу 32 вища. Наведене твердження означає, що стиснення ароматовиділяючого матеріалу 32 ефективно послаблює шум всмоктування. [0055] Перевіряли також вплив вентиляційних отворів 37 стискаючих пластин 36 на віддачу тютюнового компонента (нікотину) з ароматовиділяючого матеріалу 32 в повітря. Для перевірки, знову приготували стискаючі пластини 36b і 36c, показані на Фіг. 9 і 10, відповідно. Стискаюча пластина 36b відрізняється від стискаючої пластини 36a тільки тим, що стискаюча пластина 36b містить п'ять вентиляційних отворів 37. Стискаюча пластина 36c містить видовжені вентиляційні отвори 37 замість круглих вентиляційних отворів. Видовжені вентиляційні отвори 37 мають, кожен, розміри 2,4 мм×14,6 мм і розподілені по схемі 2×2 в центральній області стискаючої пластини 36. [0056] Аспіраційний тестер 88, показаний на Фіг. 7, застосовували окремо, як аспіраційні тестери 88a, 88b і 88c, залежно від поєднання використаних стискаючих пластин 36. Аспіраційні тестери 88a, 88b і 88c застосовували із наступними поєднаннями стискаючих пластин 36: 20 Таблиця 2 Аспіраційний тестер 88a Аспіраційний тестер 88b Аспіраційний тестер 88c Верхня стискаюча пластина Нижня стискаюча пластина 25 30 35 40 45 36a 36a 36a 36a 36b 36с [0057] Для всіх аспіраційних тестерів 88a, 88b і 88c використовували каркас 34 з ефективною глибиною D=2 мм, і в каркас 34 вкладали упаковку 87 ароматизатора. Ароматовиділяючий матеріал 32 у використовуваній упаковці 87 ароматизатора являв собою суміш гранульованого тютюну і гранульованого карбонату калію як добавки, і вага суміші склала 200 мг. Гранульований тютюн отримували подрібненням листя тютюну сорту Берлі, вирощеного в Японії, і просіюванням отриманих гранул з використанням сита 0,5 мм-1,18 мм. [0058] Крім того, для вимірювання кількості тютюнового компонента, що віддається, а саме, нікотину, з ароматовиділяючого матеріалу 32 в повітря, скористалися вимірювальним пристроєм 89, показаним на Фіг. 11. Вимірювальний пристрій 89 забезпечений імпінджером 91, що містить 20 мл етанолу. Зокрема, для імпінджера 91 використовували газоабсорбційну промивну склянку типу Кіношита (стандартного типу: 50 мл) від компанії Kinoshita Rika Kogyo Kabushiki Kaisha. Імпінджер 91 містить фільтрувальні частинки (100-200 мкм) і містить аспіраційну трубку 93 і нагнітальну трубку 95, що продовжується зсередини імпінджера 91. [0059] Аспіраційна трубка 93 з'єднана з мундштуковим кінцем 4 тримача 2 аспіраційного тестера 88, і нагнітальна трубка 95 з'єднана із всмоктувальним насосом 101 через електромагнітний клапан 97 і контролер 99 витрати потоку (MFC). Електромагнітний клапан 97 електрично з'єднаний з контролером 103 клапана (VC), який керує операцією відкривання/закривання електромагнітного клапана 97. [0060] Зокрема, електромагнітний клапан 97 відкривається і закривається контролером 103 клапана для повторення циклу затяжки. Цикл затяжки містить 4-секундний період всмоктування, для якого імпінджер 91 приєднується до аспіраційного насоса 101, і 11-секундний період витримування, протягом якого імпінджер 91 відкритий в атмосферу. Витрата контролера 99 3 витрати потоку була встановлена на 3300 см /хв. 8 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 [0061] З аспіраційною трубкою 93 імпінджера 91, приєднаною до одного з аспіраційних тестерів 88a, 88b і 88c, цикл затяжки повторювали 50 разів в навколишніх умовах кімнатної температури 22 °C і відносній вологості 60 %. Нікотин, що віддається з упаковки 87 ароматизатора у повітря, що всмоктується, збирали етанолом, що міститься в імпінджері 91. [0062] Потім, етанол, що містить нікотин, зливали з імпінджера 91 в систему газового хроматографа/мас-спектрометра для аналізу, і вимірювали доставку нікотину з аспіраційного тестера 88 на кожний цикл затяжки (на одну затяжку). [0063] Збирання, аналіз і вимірювання нікотину виконували багато разів, і вимірювальний процес для аспіраційного тестера 88 закінчували, коли число циклів затяжки досягало заданого числа. Вимірювальний процес виконували з кожним аспіраційним тестером 88. Результати вимірювань представлені на Фіг. 12. [0064] Як видно з Фіг. 12, результати вимірювань аспіраційних тестерів 88a, 88b і 88c демонструють невелику відмінність. Загалом, вентиляційні отвори 37 верхньої і нижньої стискаючих пластин 36 розташовані симетрично відносно упаковки 87 ароматизатора, розташованої між ними, як в аспіраційному тестері 88a. Однак, навіть якщо вентиляційні отвори 37 верхньої і нижньої стискаючих пластин 36 розташовані асиметрично, як в аспіраційних тестерах 88b і 88c, між аспіраційним тестером 88a і аспіраційними тестерами 88b і 88c не спостерігається ніякої відмінності по доставці нікотину і зміні доставки із збільшенням поліченого числа затяжок. [0065] Асиметричне розташування вентиляційних отворів 37 означає, що стиснуті області поверхні упаковки 87 ароматизатора (ароматовиділяючого матеріалу 32), стиснутої верхньою і нижньою стискаючими пластинами 36, є асиметричними, і тому тиск, який прикладається до ароматовиділяючого матеріалу 32 розосереджується. Дане розосередження тиску ефективно забезпечує необхідний стиснутий стан ароматовиділяючого матеріалу 32. [0066] Однак, якщо врахувати потік повітря всередині ароматовиділяючого матеріалу 32 то абсолютно асиметричне розташування вентиляційних отворів 37 призводить до збільшення областей, в яких повітря всередині ароматовиділяючого матеріалу 32 не рухається, що зменшує віддачу тютюнового компонента в повітря. Таким чином, переважний варіант, в якому верхній і нижній вентиляційні отвори 37 розташовані так, щоб частково поєднуватися один з одним, як згадувалося вище. [0067] Для перевірки ефекту звукопоглинання, що забезпечується стисненням ароматовиділяючого матеріалу 32 підготували аспіраційний тестер 105, показаний на Фіг. 13. Аспіраційний тестер 105 має вісь і містить елемент 107 впускання, сітчастий елемент 109, каркас 34, сітчастий елемент 111, елемент 113 випускання і мундштуковий елемент 115, встановлені вздовж осі у вищенаведеному порядку і об'єднані в блок з використанням множини з'єднувальних болтів і гайок 117. [0068] Зокрема, кожний з елементів 107 впускання і 113 випускання є листом з неіржавіючої сталі товщиною 2 мм і має круглий отвір 119 в центрі. Отвори 119 мають розмір, що дорівнює внутрішньому діаметру каркаса 34. Кожний з сітчастих елементів 109 і 111 виготовлений з дроту з неіржавіючої сталі діаметром 0,1 мм і має розмір отворів або номер комірок сита 100. Відповідно, падіння тиску на сітчастих елементах 109 і 111 наближається, в нескінченності, до нуля. Сітчасті елементи 109 і 111 відповідають стискаючим пластинам 36 ароматичного картриджа 30. [0069] Що стосується каркаса 34, то множина каркасів з різними розмірами підготували і наповнили гранульованим тютюном, щоб забезпечити три різні вмісти завантаження. Зокрема, ароматичний картридж 30 утворений сітчастими елементами 109 і 111, каркасом 34 і гранульованим тютюном, і приготували три ароматичних картриджі 30a, 30b і 30c, що містять три різні завантаження гранульованого тютюну. Ароматичні картриджі 30a, 30b і 30c містили завантаження по 100 мг, 200 мг і 300 мг, відповідно. [0070] Мундштуковий елемент 115 виготовлений з тефлону (зареєстроване торгове найменування) і має мундштуковий кінець 4. Внутрішній і зовнішній діаметри мундштукового кінця 4 були 6 мм і 8 мм, відповідно. З картриджем 30a ароматизатора, встановленим в аспіраційний тестер 105, аспіраційний тест виконувався множиною тестуючих осіб, і шум всмоктування від аспіраційного тестера 105 оцінювався множиною експертів з відстані 50 см від тестуючої особи, разом з нерівномірністю гранульованого тютюну в ароматичному картриджі 30. Результати оцінки наведені нижче в таблиці 3. 9 UA 104557 C2 [0071] Аналогічним чином оцінювали також аспіраційні тестери 105 з вставленими картриджами 30b і 30c ароматизатора, при цьому результати оцінювання наведені в таблицях 4 і 5, відповідно. Таблиця 3 Вага завантаження 100 мг Внутрішній діаметр каркаса (мм) 10 12 14 16 18 20 22 24 26 28 30 Шум всмоктування Висота (мм) 2 4 4 5 O O O O O Δ O Δ* X X Δ* X X X Нерівномірність Висота (мм) 2 4 4 5 O O O O O X O O* X O X* X X Коефіцієнт стиснення Висота (мм) 2 4 4 5 76 % 67 % 55 % 44 % 68 % 52 % 36 % 20 % 56 % 34 % 13 % 43 % 14 % 28 % 11 % 5 [0072] Таблиця 4 Вага завантаження 200 мг Внутрішній діаметр каркаса (мм) 10 12 14 16 18 20 22 24 26 28 30 Шум всмоктування Висота (мм) 2 4 4 5 O O X* X* X O O O X* X Нерівномірність Висота (мм) 2 4 4 5 O O Δ* X O O Δ* X O O* O* X O O O O* X O O O* X O O O* X Коефіцієнт стиснення Висота (мм) 2 4 4 5 86 % 83 % 78 % 72 % 84 % 76 % 68 % 60 % 78 % 67 % 56 % 45 % 71 % 57 % 43 % 29 % 64 % 46 % 28 % 10 % 55 % 33 % 11 % 46 % 19 % 36 % 4 % 25 % 13 % [0073] 10 Таблиця 5 Вага завантаження 200 мг Внутрішній діаметр каркаса (мм) 10 12 14 16 18 20 22 24 26 28 30 Шум всмоктування Висота (мм) 2 4 4 5 O X* X* O O O X* X X O O O X* X Нерівномірність Висота (мм) 2 4 4 5 O O O Δ* X O O O O O* O* X X 10 O O O O* X O O O O* X Коефіцієнт стиснення Висота (мм) 2 4 4 5 93 % 89 % 85 % 81 % 89 % 84 % 79 % 73 % 85 % 78 % 71 % 64 % 81 % 71 % 62 % 52 % 76 % 64 % 52 % 40 % 70 % 55 % 41 % 26 % 64 % 46 % 28 % 10 % 57 % 36 % 14 % 50 % 25 % 42 % 13 % 33 % UA 104557 C2 5 10 15 20 25 30 35 40 45 50 [0074] Відносно оцінки шуму всмоктування в таблицях 3-5, "О", "Δ" і "X", відповідно, означають "не подразнює", "трохи подразнює" і "подразнює". Нерівномірність гранульованого тютюну оцінювали таким чином: Експерт тримав аспіраційний тестер 105 горизонтально і, при цьому десять разів постукував по аспіраційному тестеру 105 з положення 2 см над аспіраційним тестером 105 і, потім, перевіряв, чи створювався чи ні вільний простір всередині каркаса 34, тобто, чи рівно чи ні розташовувався гранульований тютюн. У таблицях 3-5, "О" означає "рівно", і "X" означає "нерівно". [0075] Відносно оцінки шуму всмоктування і нерівності в таблицях 3-5, вільні місця означають, що оцінку не проводили. Крім того, в таблицях 3-5, під заголовком "коефіцієнт стиснення" показані стиснуті стани гранульованого тютюну у відповідних умовах. Стиснуті стани розраховані відповідно до наступних формул: Коефіцієнт стиснення (%) = (1 - Місткість завантаження всередині каркаса/Об'єм завантаження гранульованого тютюну в природному стані)×100, Об'єм завантаження гранульованого тютюну = Вага завантаження/Об'ємна густина, Відносно коефіцієнта стиснення в таблицях 3-5, вільні місця означають, що гранульований тютюн не ущільнювали. [0076] Таблиці 3-5 показують, що нерівномірності гранульованого тютюну всередині каркаса 34 можна надійно запобігти незалежно від маси завантаження гранульованого тютюну, якщо тільки гранульований тютюн ущільнений, і що чим більший коефіцієнт стиснення, тим менш подразливим є шум всмоктування. Крім того, таблиці 3-5 показують, що, при однакових коефіцієнтах стиснення, чим менший внутрішній діаметр каркаса 34, тобто, чим менша сумарна площа вентиляційних отворів 37 (площа отворів 119), тим більш ефективно послаблюється генерація шуму всмоктування. [0077] Відносно оцінки шуму всмоктування і нерівномірності, наведених у таблицях 3-5, символ "*" означає, що шум всмоктування неможливо було достатньо послабити, навіть якщо гранульований тютюн вирівнювали. Тому, при реальному проектуванні інгалятора аромату, потрібно враховувати як шум всмоктування, так і нерівномірність. [0078] Це питання детально розглядається нижче. Шар завантаження гранульованого тютюну чинить опір потоку, і вважають, що шар завантаження з вищим опором потоку характеризується вищим відображенням і поглинанням шуму всмоктування. Як з'ясувалося, опір потоку шару завантаження можна виразити рівнянням Козені-Кармана, яке можна представити таким чином: [0079] Опір потоку = (1-Пористість^2)(/Пористість^3)×(Висота завантаження/Площа поперечного перерізу)×Стала … (1) Пористість = (Місткість завантаження всередині каркасу-Об'єм самого наповненого гранульованого тютюну)/Місткість завантаження всередині каркаса Об'єм самого гранульованого тютюну = Вага завантаження/Теоретична густина [0080] Для змінного члена (1-Пористість^2)(/Пористість^3)×(Висота завантаження/Площа поперечного перерізу) [1/мм] в рівнянні (1) досліджували залежність між змінним членом і шумом всмоктування, і результати дослідження представлені на Фіг. 14. На Фіг. 14, "О", "Δ" і "X" означають, що шум всмоктування "не подразнює", "трохи подразнює" і "подразнює", відповідно. На Фіг. 14 показано, що, якщо змінний член дорівнює або більший 0,005, то можна надійно послаблювати шум всмоктування. [0081] Потім досліджували залежність між падінням тиску на вищезазначеному повітропроникному листі 39 або повітропроникному пакеті 86 і ефектом послаблення шуму всмоктування. Для дослідження використали аспіраційний тестер 105, показаний на Фіг. 13, з листами з нетканого матеріалу з різними значеннями падіння тиску, прокладеними між каркасом 34 і сітчастими елементами 109 і 111 аспіраційного тестера 105. Нижче, в таблиці 6 показана залежність між використаними листами з нетканого матеріалу і падінням тиску на них. Таблиця 6 Падіння тиску (мм H2O) HOP-6H 0 HOP-10H 0,5 55 11 Нетканий матеріал HOP-15H HOP-30H 1 2 HOP-45H 4 UA 104557 C2 5 10 15 [0082] Листи нетканого матеріалу, вказані в таблиці 6, всі є листами поліолефінового нетканого матеріалу від компанії Hirose Paper Manufacturing Co., Ltd. Падіння тиску на нетканому матеріалі оцінювали таким чином: [0083] Підготували аспіраційний тестер з вставленим пустим картриджем амортизатора, при цьому ароматичний картридж містив каркас з внутрішнім діаметром 20 мм і висотою 5 мм і два листи нетканого матеріалу, прикріплені до верхньої і нижньої поверхонь каркаса, відповідно. Через аспіраційний тестер всмоктували повітря з витратою 1 л/хв і вимірювали перепад тиску в мм водяного стовпчика. Оскільки отриманий результат вимірювання вказує сумарне падіння тиску на двох листах нетканого матеріалу, кожне значення падіння тиску, наведене в таблиці 6, становить 1/2 від відповідного результату вимірювання. Зокрема, кожне значення падіння тиску, наведене в таблиці 6, вказує тиск в мм водяного стовпчика (мм H 2O) на одному листі нетканого матеріалу, оцінене при лінійній швидкості 0,05 м/с. [0084] У нижченаведеній таблиці 7 наведені результати оцінки ефектів послаблення шуму всмоктування листів нетканого матеріалу, отримані з використанням аспіраційних тестерів, подібних до аспіраційного тестеру 105, представленого на Фіг. 15. Таблиця 7 Вага завантаження Немає нетканого 100 мг матеріалу Ø16×3 мм Δ Ø18×2 мм Δ Вага завантаження Немає нетканого 200 мг матеріалу Ø18×5 мм Δ Ø20×4 мм Δ Ø22×3 мм X Ø24×2 мм X Ø26×2 мм X Вага завантаження Немає нетканого 300 мг матеріалу Ø22×5 мм Δ Ø24×4 мм X Ø26×3 мм X Ø28×2 мм X Ø30×2 мм X 20 25 30 35 40 Падіння тиску (мм H2O) на нетканому матеріалі 0 0,5 1 2 4 Δ O O Δ O O Падіння тиску (мм H2O) на нетканому матеріалі 0 0,5 1 2 4 Δ O O Δ O O X X O X X Δ O O X X X Δ O Падіння тиску (мм H2O) на нетканому матеріалі 0 0,5 1 2 4 Δ O O X O O X X O O X X Δ O O X X X Δ O [0085] У таблиці 7, значення "О", "Δ" і "X" є такими ж, як викладено вище, і "Ø" означає внутрішній діаметр каркаса. Як видно з таблиці 7, нетканий матеріал створює задовільний ефект послаблення шуму всмоктування, якщо тільки нетканий матеріал не створює падіння тиску 0,5 мм H 2O або вище. Потрібно зазначити, що матеріал нетканого матеріалу спеціально не обмежений. [0086] У зв'язку з виготовленням вищезазначеного ароматичного картриджа 30, перевіряли також надмірно стиснутий стан ароматовиділяючого матеріалу 32 (упаковки 87 ароматизатора). Готували упаковки ароматизатора, і кожна упаковка ароматизатора мала розмір 11 мм×50 мм, містила 300 мг ароматовиділяючого матеріалу 32 і містила повітропроникний пакет з HOP-30H. [0087] Кожну упаковку ароматизатора ущільнювали з постійною швидкістю 1 мм/с до заданої висоти і, потім, витримували в стиснутому стані протягом п'яти секунд, і, після того, як упаковку ароматизатора відпускали після стиснення, вимірювали зміну висоти упаковки ароматизатора. На Фіг. 15 представлена залежність між коефіцієнтом стиснення кожної упаковки ароматизатора і часом відновлення, який був потрібен стиснутій упаковці ароматизатора до відновлення на 75 % від початкової висоти. Коефіцієнт стиснення визначається наступним рівнянням: Коефіцієнт стиснення (%) = (1-Висота стиснутої упаковки ароматизатора/Початкова висота упаковки ароматизатора)×100 [0088] Коли враховують необхідний стиснутий стан і час, необхідний для прикріплення верхньої стискаючої пластини 36, упаковку ароматизатора потрібно ущільнювати до достатнього надмірно стиснутого стану. Однак, потрібно приділяти увагу тому, що, якщо надмірне стиснення є дуже сильним, то упаковці ароматизатора потрібен дуже тривалий час відновлення, як очевидно з Фіг. 15. 12 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0089] З іншого боку, щоб добитися ефекту задовільного послаблення шуму всмоктування при посередництві змінного члена у вищезазначеному рівнянні (1), коефіцієнт стиснення в необхідному стиснутому стані повинен бути, приблизно, 25 % або вище. З урахуванням вищевикладеного, час відновлення, наведений на Фіг. 15, показує час, який потрібен упаковці ароматизатора для відновлення з надмірно стиснутого стану до необхідного стиснутого стану. Таким чином, з урахуванням часу, необхідним для прикріплення верхньої стискаючої пластини 36, коефіцієнт стиснення в надмірно стиснутому стані повинен бути не меншим ніж 50 %, але, якщо коефіцієнт стиснення перевищує 80 %, то відбувається дроблення гранульованого тютюну. Отже, коефіцієнт стиснення в надмірно стиснутому стані повинен бути, переважно, не нижчим ніж 50 % і повинен бути не вищим ніж 80 %. [0090] Інгалятор аромату за винаходом не обмежений вищевикладеними першим і другим варіантами виконання і може бути модифікований різними способами. Надалі, наведені описи модифікацій інгалятора аромату. Ароматичні картриджі 30 інгаляторів аромату відповідно до модифікацій можуть належати або до типу картриджа, що застосовується в першому варіанті виконання, або до типу картриджа, що застосовується у другому варіанті виконання. [0091] Інгалятор 1 аромату за винаходом, показаний на Фіг. 16, містить, загалом, Т-подібний ароматичний картридж 30. Зокрема, ароматичний картридж 30 містить виступ 50, який виступає від одного кінця згаданого картриджа з обох сторін. Виступ 50 розташований на передньому кінці тримача 2 і має ширину, що майже дорівнює діаметру тримача 2. [0092] З іншого боку, поздовжні канавки 8 тримача 2 зігнуті на передньому кінці тримача 2, і зігнуті ділянки відкриті на зовнішній окружній поверхні тримача 2, що дозволяє виступу 50 вміщуватися в зігнуті ділянки. Користувач може захоплювати ароматичний картридж 30 за виступ 50, і тому з ароматичним картриджем 30 зручно працювати, що полегшує співстикування і роз'єднання ароматичного картриджа 30 з тримачем 2. [0093] Тримач 2 інгалятора 1 аромату, показаний на Фіг. 17 і 18, містить пару напрямних прорізів 52 замість пари поздовжніх канавок 8. Напрямні прорізи 52 рознесені один від одного в діаметральному напрямку тримача 2, з віссю тримача 2, між прорізами, продовжуються від передньої кінцевої стінки тримача 2 до перегородки 6 паралельно одна одній і дозволяють внутрішній області тримача 2 з'єднуватися із зовнішньою стороною. [0094] У цьому випадку, ароматичний картридж 30 може мати ширину, що майже дорівнює діаметру тримача 2. Таким чином, коли протилежні бічні кромки ароматичного картриджа 30 вставлені у відповідні напрямні прорізи 52, протилежні бічні поверхні каркаса 34 формують частину зовнішньої окружної стінки тримача 2 (дивись Фіг. 18). Цей ароматичний картридж 30 дає користувачеві можливість легко пересвідчитися, чи встановлений, чи ні ароматичний картридж 30 в тримач 2. [0095] У інгаляторі аромату, показаному на Фіг. 19 і 20, кожна поздовжня канавка 8 має передню і задню фіксуючі поверхні 54 і 55 на передньому і задньому кінцях канавки, відповідно, для фіксації ароматичного картриджа 30. Передня фіксуюча поверхня 54 сформована заглибленням верхньої стінки канавки кожної поздовжньої канавки 8, і задня фіксуюча поверхня 55 сформована продовженням заднього кінця кожної поздовжньої канавки 8 в перегородку 6. [0096] З іншого боку, каркас 34 ароматичного картриджа 30 містить пару виступів 56, що сформовані на його передній крайці і взаємодіють з відповідними передніми фіксуючими поверхнями 54. Виступи 56 виступають з каркаса 34 і рознесені один від одного в напрямку по ширині каркаса 34. Коли ароматичний картридж 30 вставляють в тримач 2 вздовж поздовжніх канавок 8, задній кінець каркаса 34 притискається задніми фіксуючими поверхнями 55, і виступи 56 каркаса 34 притискаються відповідними передніми фіксуючими поверхнями 54. У результаті, каркас 34, тобто, ароматичний картридж 30, надійно фіксується всередині тримача 2. [0097] У інгаляторі 1 аромату, показаному на Фіг. 21 і 22, передні фіксуючі поверхні 54 і виступи 56 спільно утворюють клинову конструкцію. Клинова конструкція забезпечує надійнішу фіксацію каркаса 34, тобто, ароматичного картриджа 30, всередині тримача 2. [0098] Інгалятор 1 аромату, показаний на Фіг. 23, містить ароматичний картридж 30, який, загалом, виконаний у формі клина. Зокрема, ширина ароматичного картриджа 30 зменшується із збільшенням відстані від переднього кінця до заднього кінця. З іншого боку, відстань між нижніми стінками двох поздовжніх канавок 8 поступово зменшується із збільшенням відстані від переднього кінця тримача 2 до заднього кінця, а саме, до перегородки 6, так що поздовжня канавка 8 може відповідати за формою клиноподібній формі ароматичного картриджа 30. [0099] Ароматичний картридж 30 для інгалятора аромату, показаного на Фіг. 24, має товщину, що поступово зменшується із збільшенням відстані від переднього кінця до заднього кінця. Ширина канавки кожної з поздовжніх канавок 8 тримача 2 також поступово зменшується із збільшенням відстані від переднього кінця до заднього кінця, щоб відповідати товщині 13 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 ароматичного картриджа 30. Отже, коли ароматичний картридж 30 повністю вставляють в тримач 2, обидві бічні кромки ароматичного картриджа 30 приходять в щільний контакт з відповідними поздовжніми канавками 8, що не дає ароматичному картриджу 30 деренчати всередині тримача 2. [00100] Ароматичний картридж 30 для інгалятора аромату, показаний на Фіг. 25 і 26, має клинові поверхні 58, сформовані тільки на верхніх сторонах ділянок протилежних бічних кромок картриджа. Товщина кожної клинової ділянки 58 поступово зменшується із збільшенням відстані від переднього кінця ароматичного картриджа 30 до заднього кінця. Дана конфігурація дозволяє ароматичному картриджу 30 мати верхню поверхню, паралельну осі тримача 2, крім протилежних бічних кромок. Інгалятор аромату відповідно до даної модифікації гарантує, що ароматичний картридж 30 надійно фіксується всередині тримача 2, при цьому не відбувається зменшення вмісту завантаження тютюнового матеріалу в ароматичному картриджі 30. [00101] Інгалятор 1 аромату, показаний на Фіг. 27, додатково містить повітропроникний фільтр 60, розташований в отворі 16 припливу атмосферного повітря. Фільтр 60 поглинає шум всмоктування, що створюється потоком повітря в області 12 впускання тримача 2, коли користувач втягує повітря, а також служить для видалення забруднюючих домішок, що містяться в повітрі. У альтернативному варіанті, фільтр 60 може бути виконаний з можливістю завантаження всієї області 12 впускання. [00102] Тримач 2 інгалятора 1 аромату, показаного на Фіг. 28 і 29, додатково містить отвори 62 і 63 припливу атмосферного повітря, крім отвору 16 припливу атмосферного повітря. Отвір 62 припливу атмосферного повітря дозволяє області 14 випускання безпосередньо сполучатися із зовнішньою стороною тримача 2. З іншої сторони, отвори 63 припливу атмосферного повітря розподілені по ділянці периферичної стінки тримача 2, що відповідає області 14 випускання. Зокрема, отвори 63 припливу атмосферного повітря розташовані на відстані один від одного в аксіальному напрямку тримача 2 і дозволяють області 14 випускання безпосередньо сполучатися із зовнішньою стороною тримача 2. [00103] Таким чином, коли користувач втягує повітря, атмосферне повітря припливає в тримач 2 через отвори 16, 62 і 63 припливу атмосферного повітря. Приплив повітря через отвори 62 і 63 припливу атмосферного повітря знижує швидкість повітря, що пропливає всередині області 12 впускання, і, в результаті, генерація шуму всмоктування в області 12 впускання ефективно послаблюється. [00104] Тримач 2 інгалятора 1 аромату, показаного на Фіг. 30, містить множину отворів 64 припливу атмосферного повітря, сформованих крізь ділянку окружної стінки тримача, що відповідає області 12 впускання. Отвори 64 припливу атмосферного повітря розташовані на відстані один від одного в аксіальному напрямку тримача 2 і дозволяють області 14 впускання безпосередньо сполучатися із зовнішньою стороною тримача 2. В даному, потік повітря з отворів 64 припливу атмосферного повітря в область 12 впускання також знижує швидкість повітря, що пропливає всередині області 12 впускання, і тому можна ефективно послабити генерацію шуму всмоктування. [00105] Ароматичний картридж 30 інгалятора 1 аромату, показаного на Фіг. 31, відрізняється від картриджа, показаного на Фіг. 30, тим, що ароматичний картридж 30 розташований так, щоб займати всю область 12 впускання. Ароматичний картридж 30 має напівциліндричну форму, що відповідає області 12 впускання і розташований в контакті з ділянкою внутрішньої окружної поверхні тримача 2, що обмежує область 12 впускання. [00106] З даним ароматичним картриджем 30 для інгалятора аромату, можна збільшити площу поперечного перерізу області 14 випускання. Оскільки, в результаті, можна знизити швидкість потоку повітря, що пропливає в область 14 випускання, то шум всмоктування, який супроводжує втягування повітря користувачем, послабляється. Крім того, оскільки ароматичний картридж 30 займає всю область 12 впускання, то швидкість потоку повітря, що проходить через ароматичний картридж 30, не підвищується. Отже, в області 12 впускання, зрозуміло, не генерується шум всмоктування. [00107] Ароматичний картридж 30 інгалятора 1 аромату, показаного на Фіг. 32, додатково містить перехідний отвір 66. Перехідний отвір 66 сформований біля заднього кінця каркаса 34 і забезпечує сполучення між зонами 12 впускання і 14 випускання. Перехідний отвір 66 дозволяє повітрю пропливати із зони 12 впускання в зону 14 випускання без проходження крізь ароматичний картридж 30, і тому можна зменшити об'єм повітря, що пропливає через область 14 випускання, тобто, швидкість повітряного потоку, що дає можливість послабити генерацію шуму всмоктування в області 14 випускання. В альтернативному варіанті, перехідний отвір 66 може бути сформований на передньому кінці каркаса 34, що, однак, не показано на ілюстраціях. У такому випадку, можна зменшити об'єм повітря, що пропливає через область 12 впускання, 14 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 тобто, швидкість повітряного потоку, в результаті чого можна ефективно послабити генерацію шуму всмоктування в області 12 впускання. [00108] Інгалятор 1 аромату, показаний на Фіг. 33 і 34, забезпечений тримачем 2 типу, що відкривається/закривається. Тримач 2 складений з верхньої півтрубки 70 і нижньої півтрубки 71. Верхня півтрубка 70 містить область 12 впускання, перегородку 6, частину області 14 випускання і отвір 16 припливу атмосферного повітря. Нижня півтрубка 71 містить іншу частину області 14 випускання. [00109] Верхня і нижня півтрубки 70 і 71 мають, відповідно, нижню і верхню пари відкритих кромок, що продовжуються вздовж осі тримача 2. Коли верхні відкриті кромки накладають на відповідні нижні відкриті кромки, то верхні і нижні відкриті кромки спільно формують вищезазначені поздовжні канавки 8. Зокрема, кожна верхня відкрита кромка містить виріз, що формує частину поздовжньої канавки 8, і кожна нижня відкрита кромка містить виріз, що формує іншу частину поздовжньої канавки 8. [00110] Крім того, передні кінці верхньої і нижньої півтрубок 70 і 71 з'єднані між собою рухомим шарніром 72. Тримач 2 відкривається і закривається, коли верхню півтрубку 70 повертають на рухомому шарнірі 72 відносно нижньої півтрубки 71. На Фіг. 33, штрих-пунктирні лінії показують верхню півтрубку 70 тримача 2 у відкритому положенні. [00111] На задніх кінцевих ділянках відкритих кромок верхньої півтрубки 70 сформовані, наприклад, виступи 74, і у відкритих кромках нижньої півтрубки 71 сформовані виїмки 73, які взаємодіють з відповідними виступами 74. Коли тримач 2 знаходиться в закритому положенні, тобто, коли відкриті кромки верхньої і нижньої півтрубок 70 і 71 зістикувати між собою, то виступи 74 вміщуються у відповідні виїмки 73. Зачеплення виступів 74 з виїмками 73 запобігає випадковому відкриванню тримача 2 і служить для стійкої фіксації тримача 2 в закритому стані. [00112] Коли тримач 2 знаходиться в закритому положенні, як показано на Фіг. 34, ароматичний картридж 30 фіксується між верхньою і нижньою півтрубками 70 і 71, з протилежними бічними кромками каркаса 34, вміщеними у відповідні поздовжні канавки 8.Отже, ароматичний картридж 30 нерухомо закріплений всередині тримача 2 і не видає стукоту всередині тримача 2. Оскільки тримач 2 можна відкривати і закривати, при необхідності, як згадувалося вище, то заміна ароматичного картриджа 30 є легкою операцією. [00113] Тримач 2 для інгалятора 1 аромату, показаного на Фіг. 35, містить пару опорних поверхонь 76, замість пари поздовжніх канавок 8. Опорні поверхні 76 повернуті до області 12 впускання в тримачі і горизонтально продовжуються вздовж осі тримача 2. [00114] Зокрема, верхня півколова поверхня тримача 2, що формує область 12 впускання, має радіус кривизни більший, ніж радіус кривизни нижньої півколової поверхні тримача 2, що формує передню проточну ділянку 14f. Коли ароматичний картридж 30 встановлюють на опорні поверхні 76, протилежні бічні кромки ароматичного картриджа 30 фіксуються між відповідними опорними поверхнями 76 і верхньою півколовою поверхнею тримача 2. Тобто, верхня півколова поверхня тримача 2 служить для притискання ароматичного картриджа 30 до опорних поверхонь 76, в результаті чого ароматичний картридж 30 надійно утримується всередині тримача 2. [00115] Каркас 91 ароматичного картриджа 90, показаного на Фіг. 36, має схожість з вищезазначеним каркасом 34, але відрізняється від останнього тим, що каркас 91 має два ребра 92 в своєму внутрішньому просторі. Ребра 92 ділять внутрішній простір каркаса 91 на три області. Дані області розташовані в ряд в поздовжньому напрямку ароматичного картриджа 90 і вміщують, відповідно, матеріали 93a, 93b і 93c, що виділяють аромат. Матеріали 93a, 93b і 93c, що виділяють аромат, не допускаються до контакту між собою і можуть виділяти відповідні різні ароматичні компоненти. Крім того, матеріали 93a, 93b і 93c, що виділяють аромат, можуть виділяти ароматичні компоненти, відмінні від ароматичного компонента тютюнового матеріалу. [00116] Коли ароматичний картридж 90 встановлений в тримачі 2, як показано на Фіг. 37 і 38, то матеріали 93a, 93b і 93c, що виділяють аромат, розташовані на одній лінії вздовж осі тримача 2. Коли користувач втягує повітря через мундштуковий кінець 4, то повітря, що втягується в область 12 впускання тримача 2, проходить крізь будь-який з матеріалів 93a, 93b і 93c, що виділяють аромат, і змішується всередині передньої проточної ділянки 14f області 14 випускання. Змішане таким чином повітря містить відповідні ароматичні компоненти матеріалів 93a, 93b і 93c, що виділяють аромат, і протікає до мундштукового кінця 4 по задній проточній ділянці 14r області 14 випускання. Отже, користувач може одночасно відчувати смак ароматичних компонентів з трьох різних видів матеріалів 93a, 93b і 93c, що виділяють аромат. Поєднання матеріалів, що виділяють аромат, можна змінювати відповідно до смаків користувача. 15 UA 104557 C2 5 10 15 20 25 30 35 40 45 50 55 60 [00117] Кожний каркас 95 ароматичний картридж 94, показаного на Фіг. 39, має довжину, що приблизно дорівнює половині довжини каркаса 91. Таким чином, два ароматичних картриджі 94, що містять відповідні різні матеріали 93a і 93b, що виділяють аромат, виготовляють і послідовно встановлюють в тримачі 2. В даному випадку, користувач також може відчувати смак ароматичних компонентів з різних матеріалів, що виділяють аромат. [00118] Каркас 91 ароматичного картриджа 90, показаного на Фіг. 40, має одне ребро 92. Ребро 92 продовжується по центру каркаса 91 вздовж осі каркаса 91 і ділить внутрішній простір каркаса 91 на дві, верхню і нижню, області. Таким чином, ароматичний картридж 90 також може вміщувати матеріали 93a і 93b, що виділяють аромат, і, при цьому не допускати контакту між собою матеріалів 93a і 93b, що виділяють аромат. У цьому випадку, матеріали 93a і 93b, що виділяють аромат, розташовані паралельно один одному вздовж осі каркаса 91. [00119] Ароматичний картридж 96, показаний на Фіг. 41, містить циліндричну втулку 98, що містить всередині ребро 92. Ребро 92 продовжується всередині втулки 98 вздовж її осі і ділить внутрішній простір втулки 98 на дві, праву і ліву області. З даним ароматичним картриджем 96 також можна вміщувати два матеріали 93a і 93b, що виділяють аромат, різних типів і, при цьому не допускати їх контакту між собою. [00120] Необхідно враховувати, що ароматичний компонент, який міститься в ароматовиділяючому матеріалі 32, потрібно захистити від випаровування під час зберігання ароматичного картриджа. Відповідно, як показано на фіг., ароматичний картридж 90 може додатково містити повітронепроникну оболонку 100. Оболонка 100 герметизує з можливістю розкриття матеріали 93a, 93b і 93c, що виділяють аромат, разом з каркасом 91. У альтернативному варіанті, як показано на Фіг. 43, тільки відкриті, не захищені каркасом 91 поверхні матеріалів 93, що виділяють аромат, можуть бути закриті повітронепроникною відривною герметизуючою плівкою 102. [00121] У альтернативному варіанті, герметизуюча плівка 102 може закривати кожний з матеріалів 93a, 93b і 93c, що виділяють аромат, окремо один від одного. Два ароматичних картриджі 94, показані на Фіг. 44, вміщують відповідні матеріали, що виділяють аромат, і упаковані кожний у повітронепроникну оболонку 104 в формі подушки. Тим самим, можна не допускати ситуації, коли ароматичний компонент ароматовиділяючого матеріалу, вміщеного в одному ароматичному картриджі 94, псує завантаження ароматовиділяючого матеріалу в іншому ароматичному картриджі 94 під час зберігання ароматичних картриджів 94. Ароматичний картридж 94 може бути герметизований інакше, ніж в упаковці типу подушки, наприклад, в блістерній упаковці або упаковці з використанням ізоляцій, що повторно герметизуються. ОПИС ПОЗИЦІЙ [00122] 1: інгалятор аромату 2: тримач 4: мундштуковий кінець 6: перегородка 8: поздовжня канавка 12: область впускання 14: область випускання 16: отвір припливу атмосферного повітря 30: ароматичний картридж 32: ароматовиділяючий матеріал 34: каркас 36: стискаюча пластина 37: вентиляційний отвір 39: повітропроникний лист 40: технологічний пристрій 42: опорна основа 44: напрямна рамка 46: штовхач 50: виступ 52: напрямні прорізи 54, 55: фіксуюча поверхня (притискна поверхня) 56: виступ 58: клинова поверхня 60: фільтр 16 UA 104557 C2 5 10 15 20 62: отвір припливу атмосферного повітря (отвір впускання повітря) 63: отвір припливу атмосферного повітря (отвір впускання повітря) 64: отвір припливу атмосферного повітря (отвір впускання повітря) 66: перехідний отвір 70: верхня півтрубка 71: нижня півтрубка 72: рухливий шарнір 73: виїмка 74: виступ 76: опорна поверхня 86: повітропроникний пакет 87: упаковка ароматизатора 89: вимірювальний пристрій 90: ароматичний картридж 91: каркас 92: ребро 93: ароматовиділяючий матеріал 94: ароматичний картридж 95: каркас 96: ароматичний картридж 98: втулка 100: оболонка 102: герметизуюча плівка 104: оболонка 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Інгалятор аромату ненагрівального типу, що містить: порожнистий тримач, що має вісь, при цьому тримач містить передній кінець, задній кінець, який виконує функцію мундштукового кінця, отвір припливу атмосферного повітря, і проточний канал, обмежений в тримачі і виконаний з можливістю спрямування атмосферного повітря, яке впускається з отвору припливу атмосферного повітря, до мундштукового кінця; і ароматичний картридж, що має властивість повітропроникності і розташований в тримачі з можливістю продовження всередині тримача від переднього кінця до мундштукового кінця вздовж осі тримача, при цьому ароматичний картридж ділить проточний канал на область випускання, що продовжується від ароматичного картриджа до мундштукового кінця, і область впускання, що сполучається з отвором припливу атмосферного повітря, і розташована суміжно з ароматичним картриджем, причому, ароматичний картридж містить: каркас, гранульований ароматовиділяючий матеріал завантажений в каркас і здатний виділяти ароматичний компонент без запалювання, причому ароматовиділяючий матеріал містить гранульований тютюн, отриманий дробленням або подрібненням тютюнового листя, і стискаючий пристрій, виконаний для підтримування ароматовиділяючого матеріалу в стиснутому стані, при цьому забезпечуючи повітропроникність ароматичного картриджа. 2. Інгалятор аромату ненагрівального типу за п. 1, в якому стискаючий пристрій містить пару стискаючих елементів, виконаних для стиснення ароматовиділяючого матеріалу в напрямку, перпендикулярному осі тримача, при цьому кожний стискаючий елемент містить множину вентиляційних отворів, сформованих в даному елементі для забезпечення повітропроникності ароматичного картриджа. 3. Інгалятор аромату ненагрівального типу за п. 2, в якому вентиляційні отвори в одному із стискаючих елементів частково суміщені з вентиляційними отворами іншого із стискаючих елементів, якщо дивитися в напрямку стиснення ароматовиділяючого матеріалу. 4. Інгалятор аромату ненагрівального типу за п. 3, в якому ароматовиділяючий матеріал завантажений таким чином, що опір потоку ароматовиділяючого матеріалу після стиснення, виражається формулою: ((1-Пористість2)/Пористість3)(Висота завантаження/Площа перерізу), дорівнює або більше 0,005, де пористість, висота завантаження та площа перерізу належать до шару матеріалу (гранульованого тютюну), який завантажений в каркас картриджа. 17 UA 104557 C2 5 10 15 20 25 30 35 5. Інгалятор аромату ненагрівального типу за п. 2, в якому ароматичний картридж додатково містить повітропроникний пакет, в якому упакований ароматовиділяючий матеріал. 6. Інгалятор аромату ненагрівального типу за п. 5, в якому повітропроникний пакет створює падіння тиску 0,5 мм Н2О або вище. 7. Інгалятор аромату ненагрівального типу за п. 2, в якому: ароматовиділяючий матеріал завантажений безпосередньо в каркас, і ароматичний картридж додатково містить повітропроникний елемент, що покриває вентиляційні отвори стискаючих елементів. 8. Інгалятор аромату ненагрівального типу за п. 7, в якому повітропроникний елемент створює падіння тиску 0,5 мм Н2О або вище. 9. Інгалятор аромату ненагрівального типу за п. 1, в якому каркас ароматичного картриджа включає множину незалежних завантажуваних відділень, причому кожне із завантажуваних відділень виконане з можливістю вміщення різних матеріалів, що виділяють аромат. 10. Інгалятор аромату ненагрівального типу за п. 9, в якому ароматичний картридж додатково містить непроникну для повітря оболонку, що герметично закриває завантажувані відділення таким чином, що завантажувані відділення можна відкривати і закривати. 11. Спосіб виготовлення ароматичного картриджа для інгалятора аромату ненагрівального типу, при цьому ароматичний картридж містить: каркас; гранульований ароматовиділяючий матеріал завантажений в каркас і здатний виділяти ароматичний компонент без запалювання, причому ароматовиділяючий матеріал містить гранульований тютюн, отриманий дробленням або подрібненням тютюнового листя; і кришку, виконану з можливістю збереження ароматовиділяючого матеріалу в заданому необхідному стиснутому стані, з одночасним забезпеченням повітропроникності ароматичного картриджа, причому спосіб включає стадії: завантаження заданої кількості ароматовиділяючого матеріалу в каркас; стиснення ароматовиділяючого матеріалу в каркасі штовхачем; і прикріплення кришки до каркаса, щоб підтримувати ароматовиділяючий матеріал в необхідному стиснутому стані, причому стадія стиснення включає процес надмірного стиснення для стиснення ароматовиділяючого матеріалу до надмірно стиснутого стану, який є станом, стиснутим більшою мірою, ніж необхідний стиснутий стан. 12. Спосіб за п. 11, в якому процес надмірного стиснення включає стадію стиснення ароматовиділяючого матеріалу до надмірно стиснутого стану від щонайменше 50 % до, максимум, 80 %. 13. Спосіб за п. 11, в якому на стадіях завантаження і стиснення використовують напрямну рамку, щоб забезпечити можливість завантажувати ароматовиділяючий матеріал в каркас і спрямовувати введення штовхача в каркас, при цьому напрямна рамка формує елемент, що продовжує каркас. 18 UA 104557 C2 19 UA 104557 C2 20 UA 104557 C2 21 UA 104557 C2 22 UA 104557 C2 23 UA 104557 C2 24 UA 104557 C2 25 UA 104557 C2 26 UA 104557 C2 27 UA 104557 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 28
