Мартенситні сталі з міцністю при розтягуванні 1700-2200 мпа

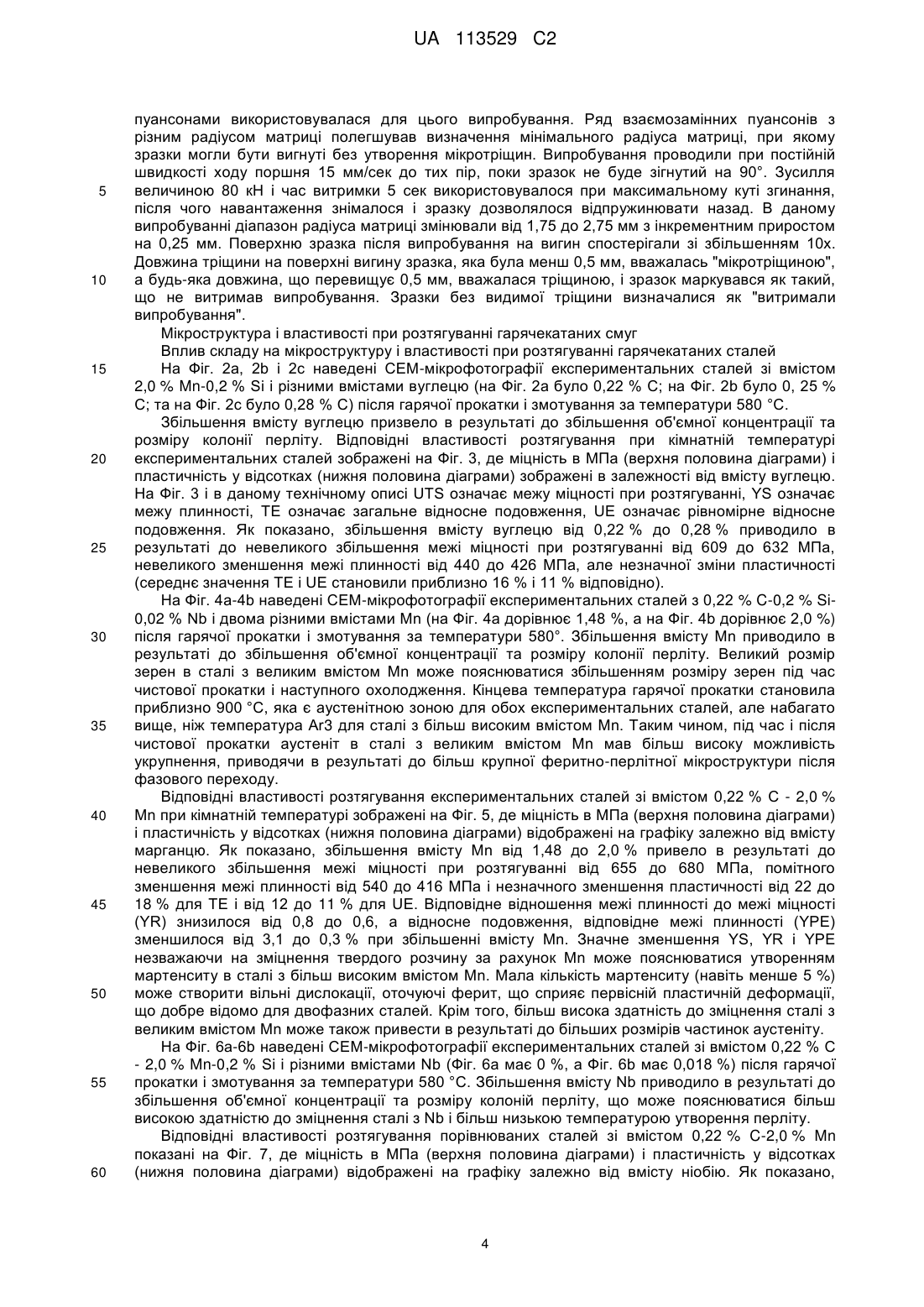

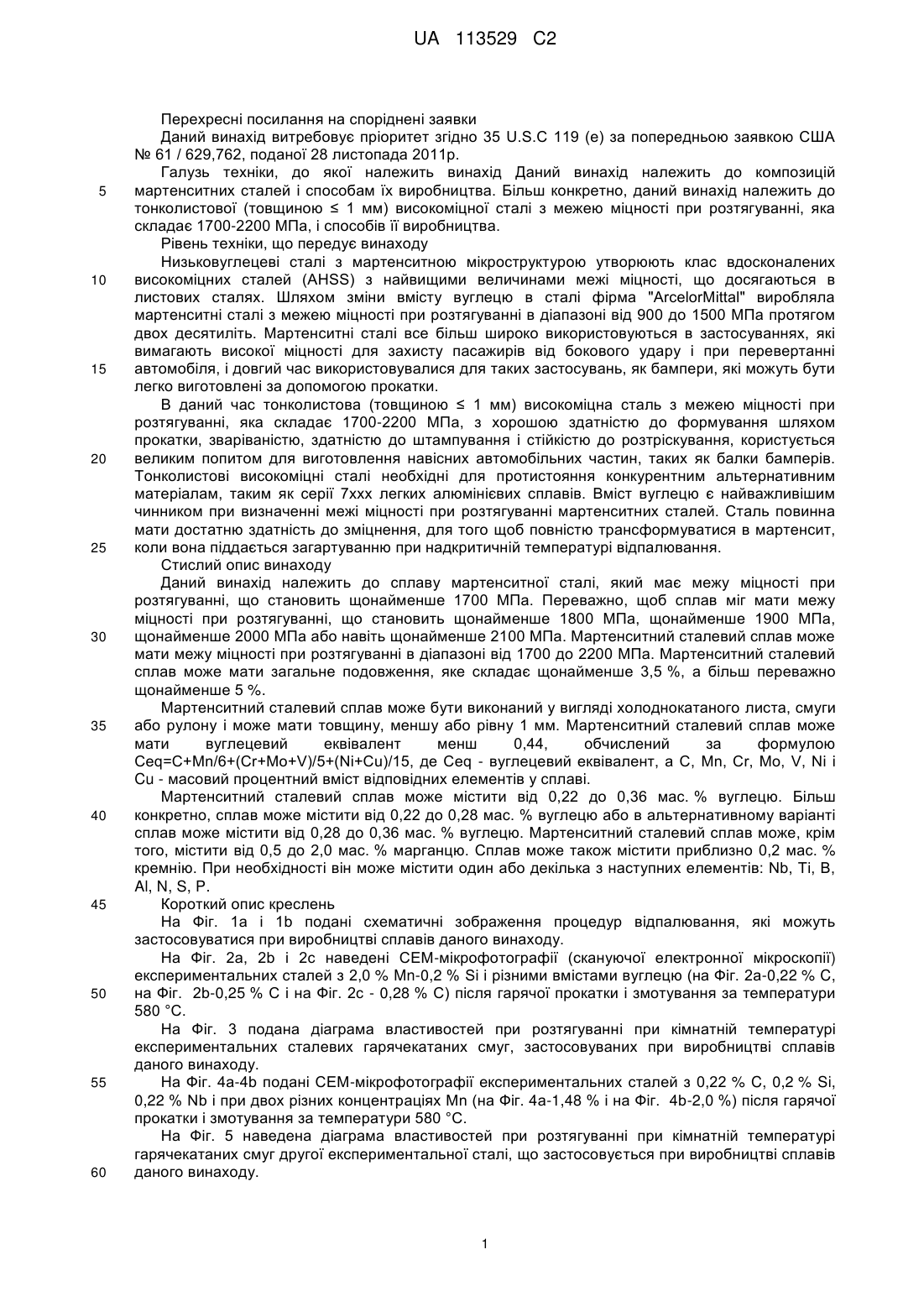

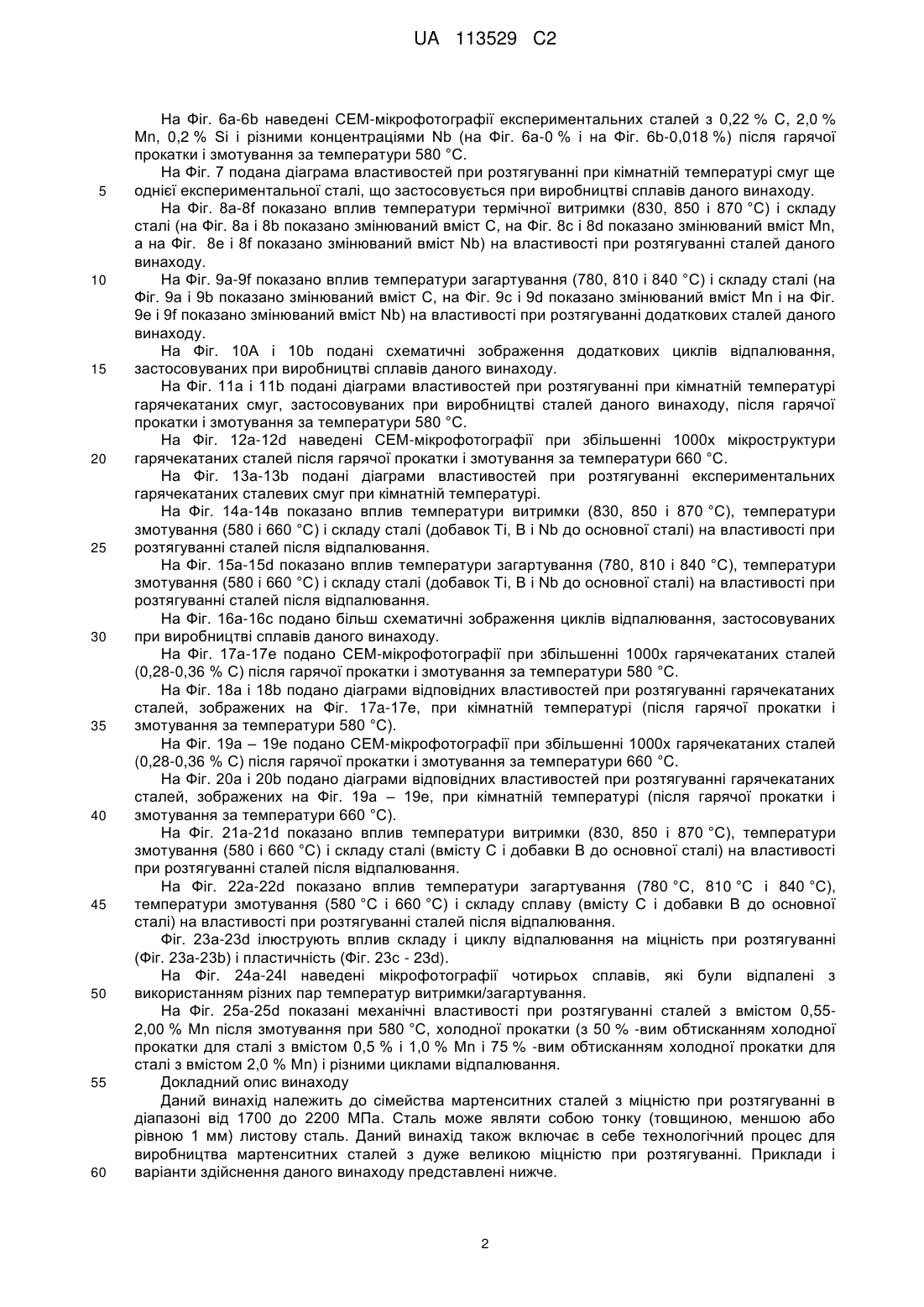

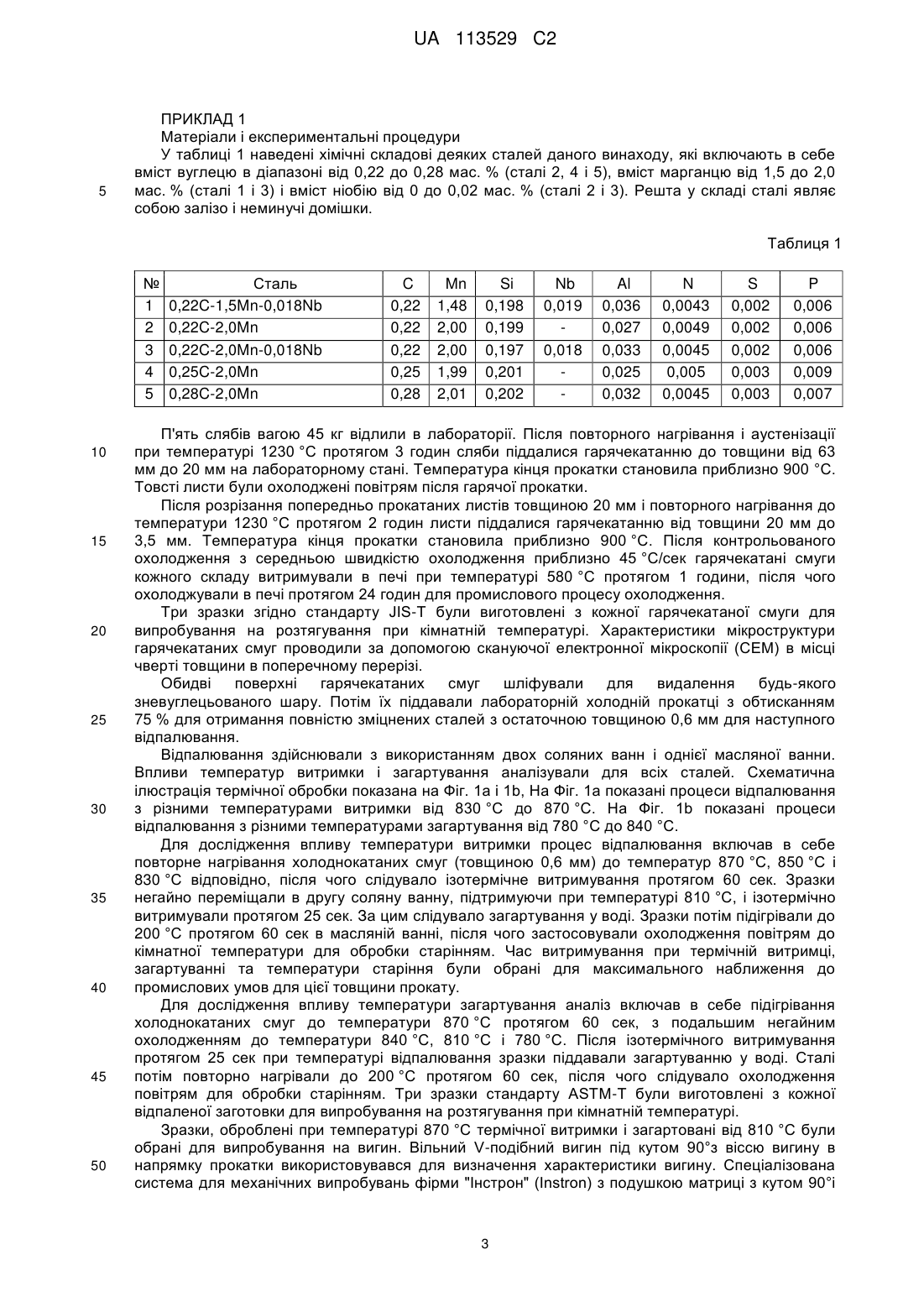

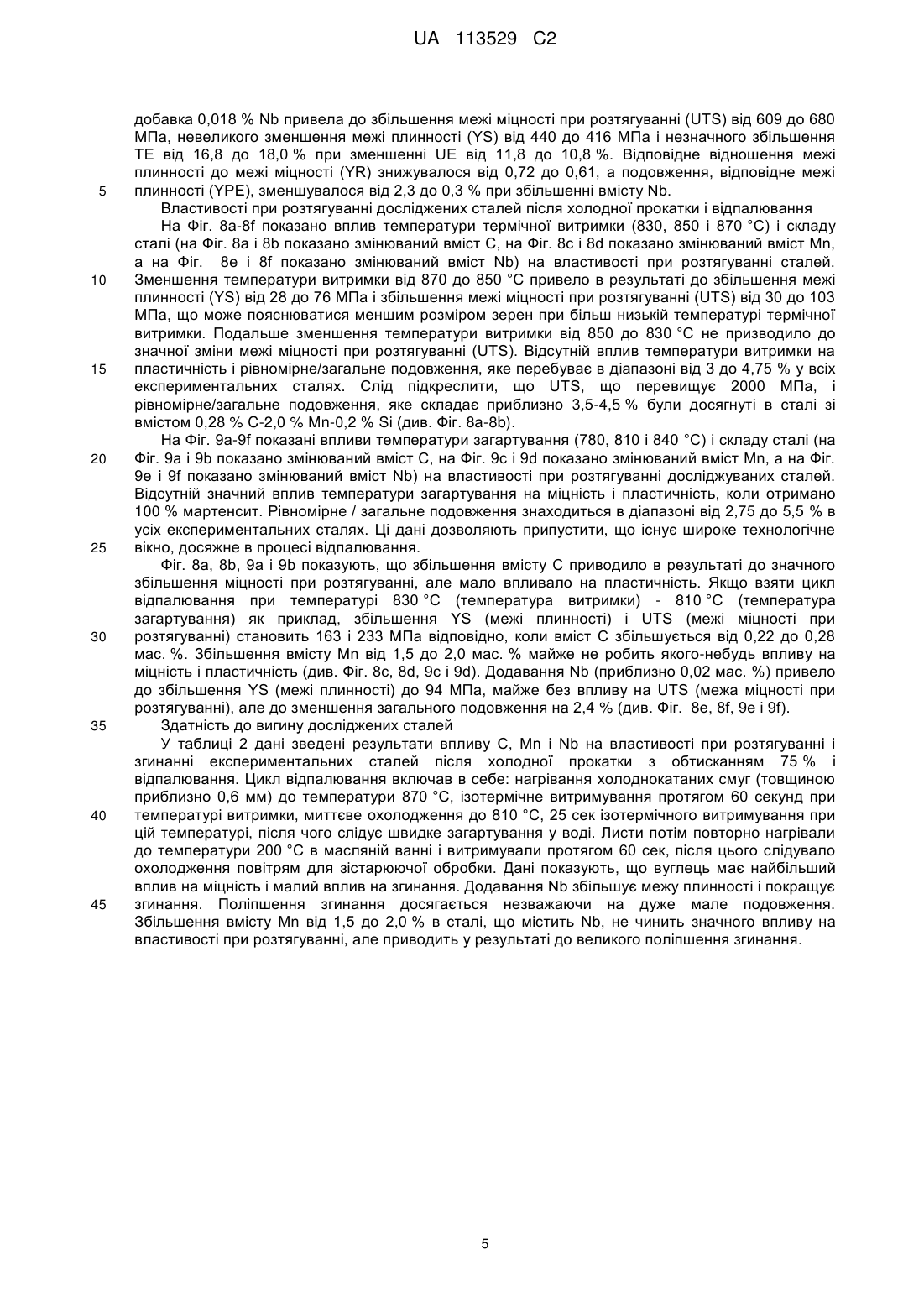

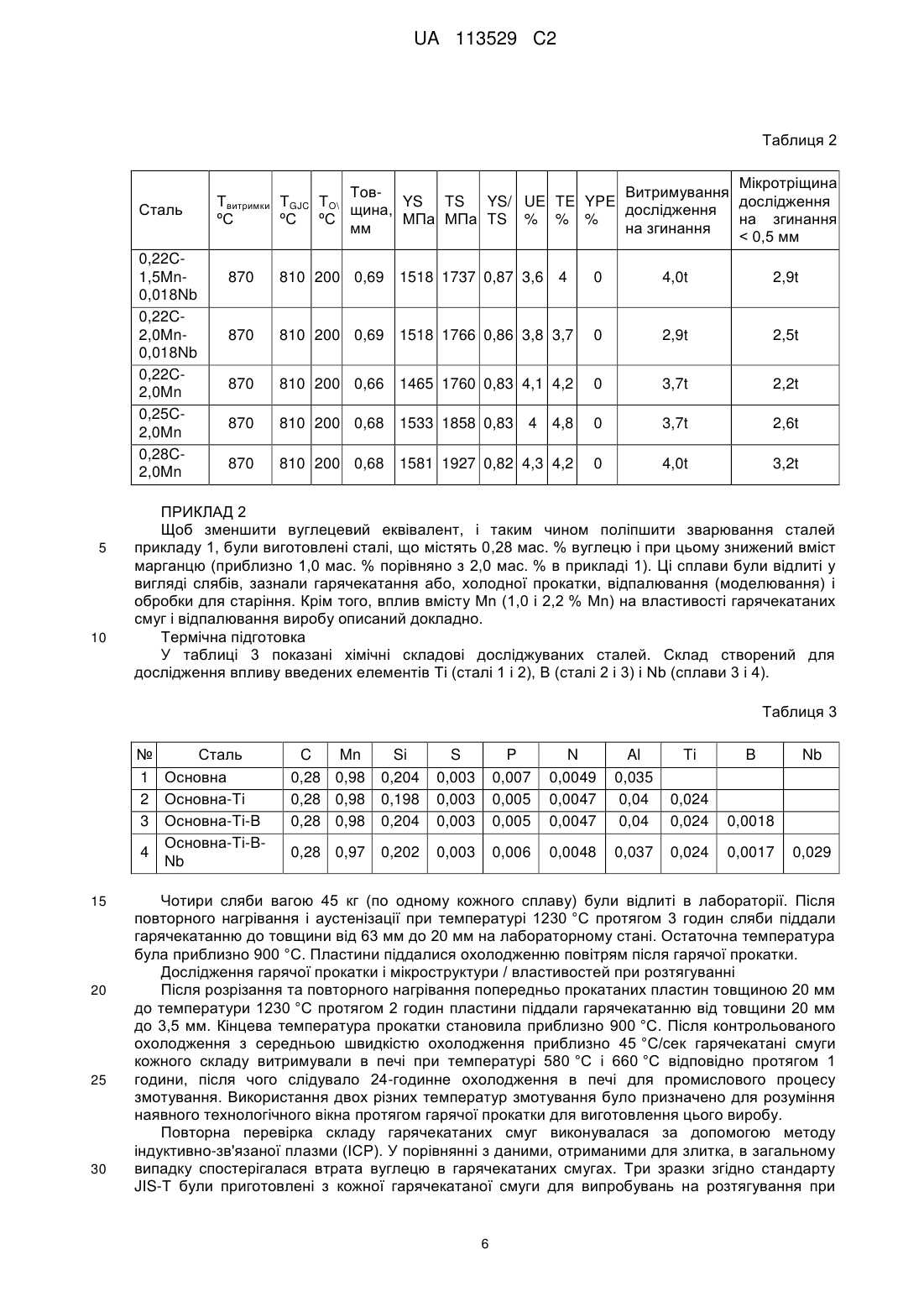

Реферат: Представлені складові мартенситних сталей і способи їх виробництва. Більш конкретно, мартенситні сталі мають величини міцності при розтягуванні в діапазоні від 1700 до 2200 МПа. Найбільш конкретно, представлений винахід належить до тонколистової (товщина 4,0t 3,5 4,9 3,75t 4,3 5,7 3,5t 4,3 4,3 4,0t Слід розуміти, що даний опис представлено тут у вигляді детальних варіантів здійснення даного винаходу для того, щоб зробити повний і закінчений опис даного винаходу, і що такі подробиці не слід інтерпретувати як обмежуючі істинний об'єм даного винаходу, представлений і визначений в поданій формулі винаходу. ФОРМУЛА ВИНАХОДУ 30 35 40 45 1. Холоднокатаний і відпалений виріб, виконаний у вигляді холоднокатаного листа, смуги або рулону з межею міцності при розтягуванні щонайменше 1700 МПа, виконаний із сплаву мартенситної сталі, що має наступний склад: від 0,22 до 0,36 мас. % вуглецю, від 0,5 до 2,0 мас. % марганцю, від 0,195 до 0,204 мас. % кремнію, решта залізо і неминучі домішки, причому вуглецевий еквівалент, що розрахований за формулою: Сeq=С+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15, є менше 0,44, де Ceq - вуглецевий еквівалент, а С, Mn, Cr, Mo, V, Ni та Cu - мас. % елементів в сплаві. 2. Виріб за п. 1, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має межу міцності при розтягуванні, яка складає щонайменше 1800 МПа. 3. Виріб за п. 2, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має межу міцності при розтягуванні, яка складає щонайменше 1900 МПа. 4. Виріб за п. 3, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має межу міцності при розтягуванні, яка складає щонайменше 2000 МПа. 16 UA 113529 C2 5 10 5. Виріб за п. 4, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має межу міцності при розтягуванні, яка складає щонайменше 2100 МПа. 6. Виріб за п. 1, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має межу міцності при розтягуванні в діапазоні від 1700 до 2200 МПа. 7. Виріб за п. 1, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має спільне відносне подовження, яке складає щонайменше 3,5 %. 8. Виріб за п. 7, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має спільне відносне подовження, яке складає щонайменше 5 %. 9. Виріб за п. 1, який відрізняється тим, що вищезгаданий холоднокатаний лист, смуга або рулон має товщину, меншу або рівну 1 мм. 10. Виріб за п. 1, який відрізняється тим, що вищезгаданий сплав містить від 0,22 до 0,28 мас. % вуглецю. 11. Виріб за п. 1, який відрізняється тим, що вищезгаданий сплав містить від 0,28 до 0,36 мас. % вуглецю. 17 UA 113529 C2 18 UA 113529 C2 19 UA 113529 C2 20 UA 113529 C2 21 UA 113529 C2 22 UA 113529 C2 23 UA 113529 C2 24 UA 113529 C2 25 UA 113529 C2 26 UA 113529 C2 27 UA 113529 C2 28
