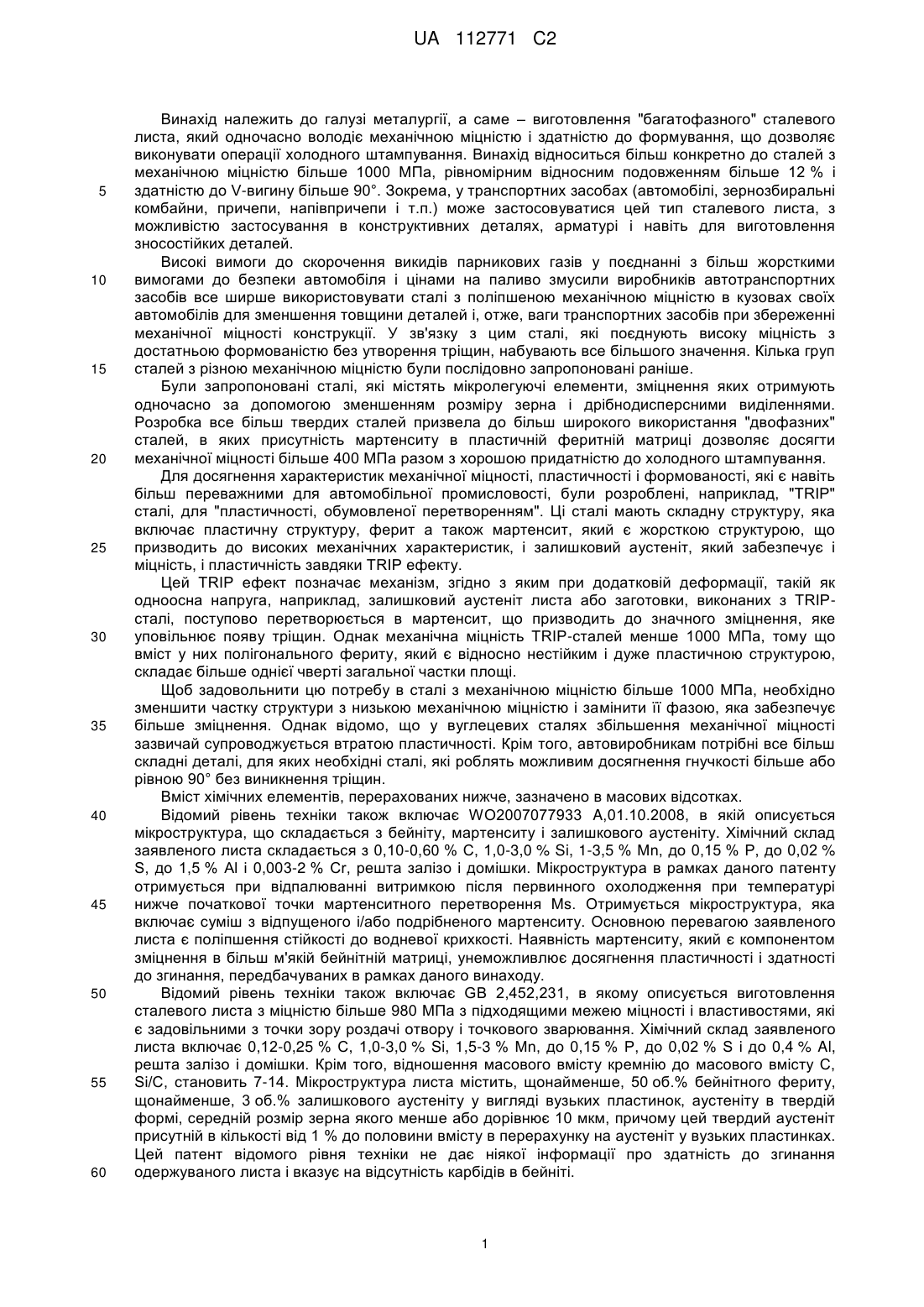

Сталевий лист з високою механічною міцністю, пластичністю і формованістю, спосіб виготовлення та застосування таких листів

1. Холоднокатаний і відпалений сталевий лист з механічною міцністю, більшою або рівною 1000 МПа, з рівномірним відносним подовженням, більшим або рівним 12 %, склад якого включає, у масових відсотках:

0,15£С£0,25,

1,8£Мn£3,0,

1,2£Si£2,

A1£0,10,

Сr£0,50,

Сu£1,0,

Ni£1,0,

S£0,005,

Р£0,020,

Nb£0,015,

Ті£0,020,

V£0,015,

Со£1,0,

N£0,008,

В£0,001,

при цьому Мn+Ni+Сu£3,

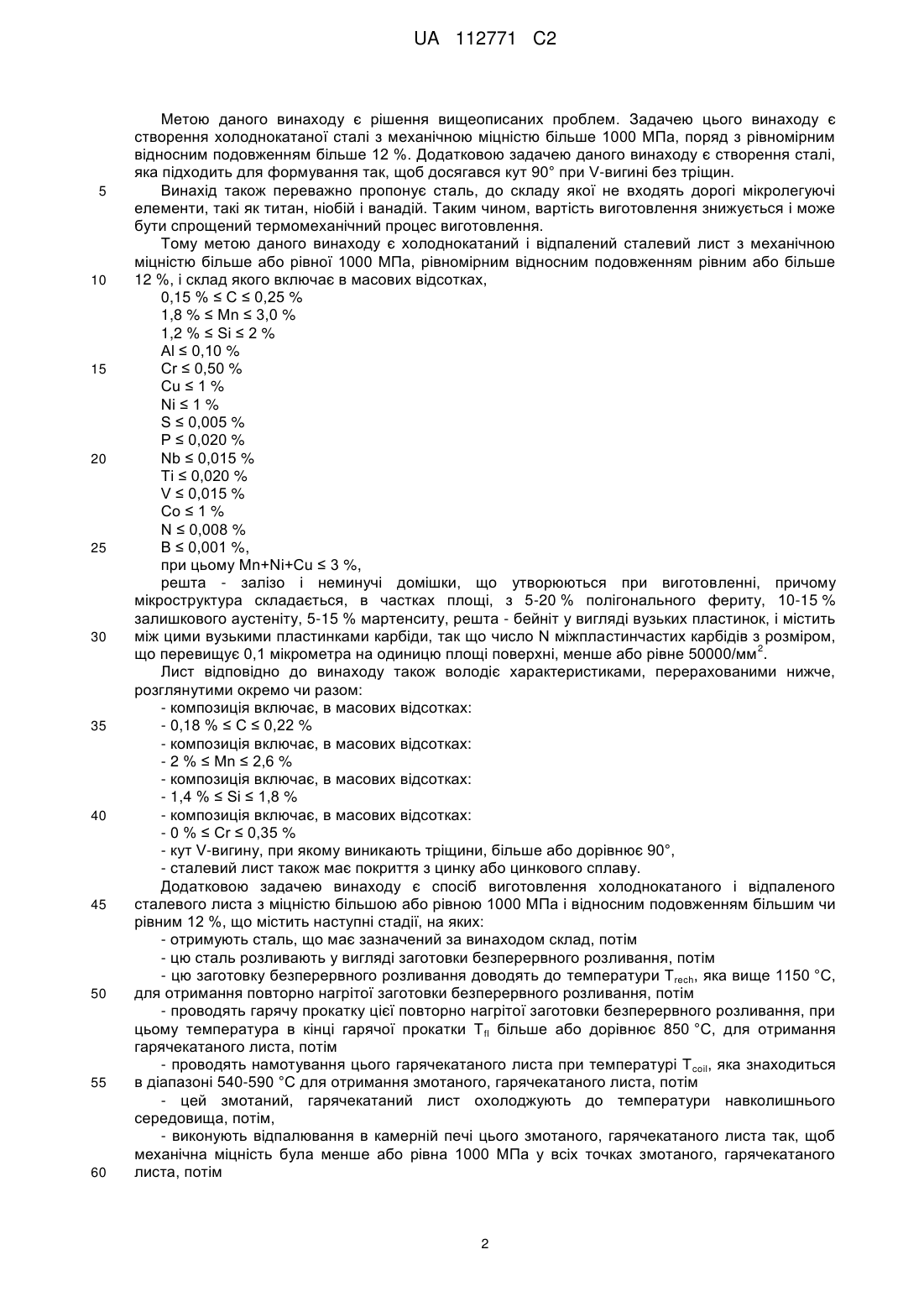

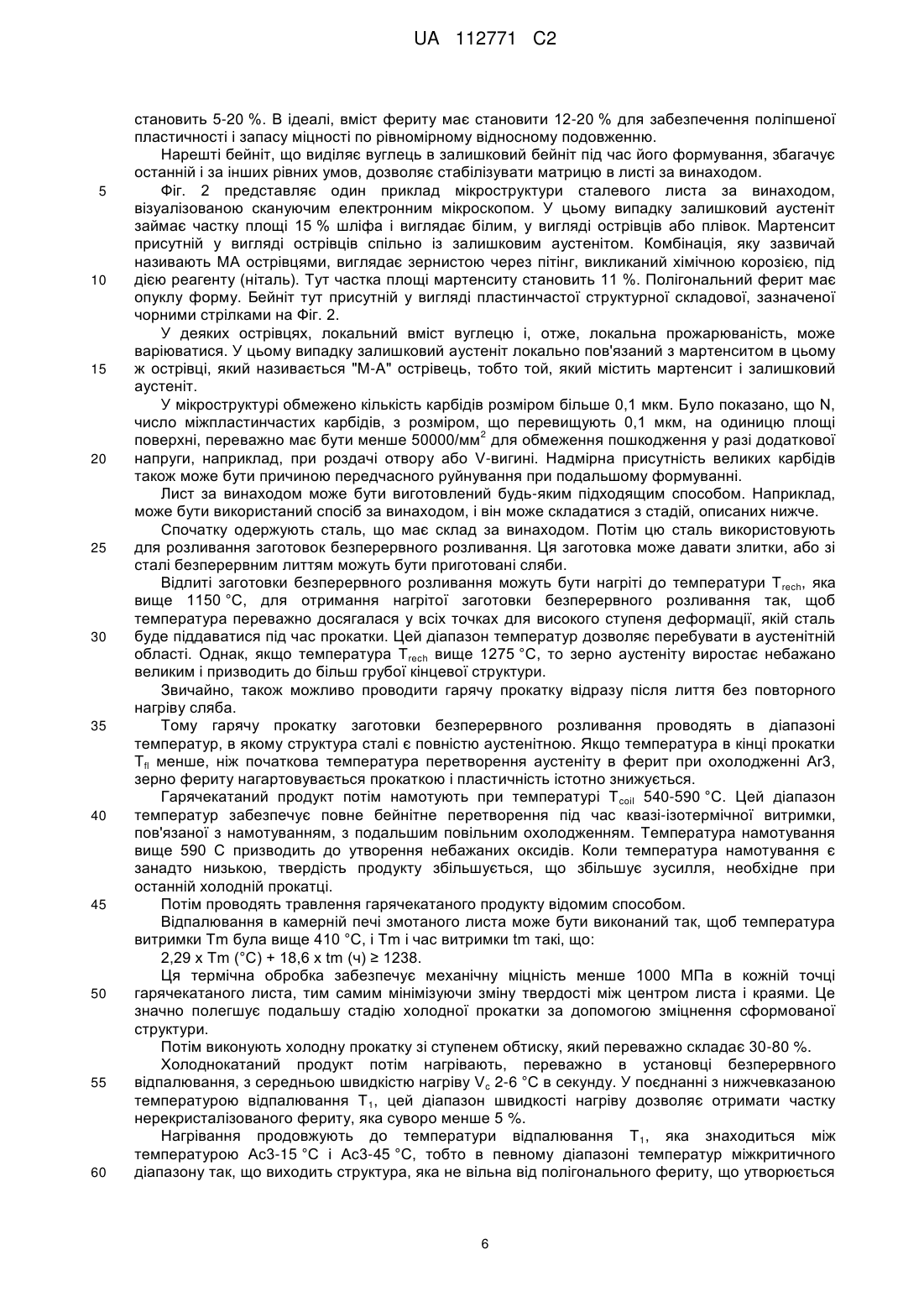

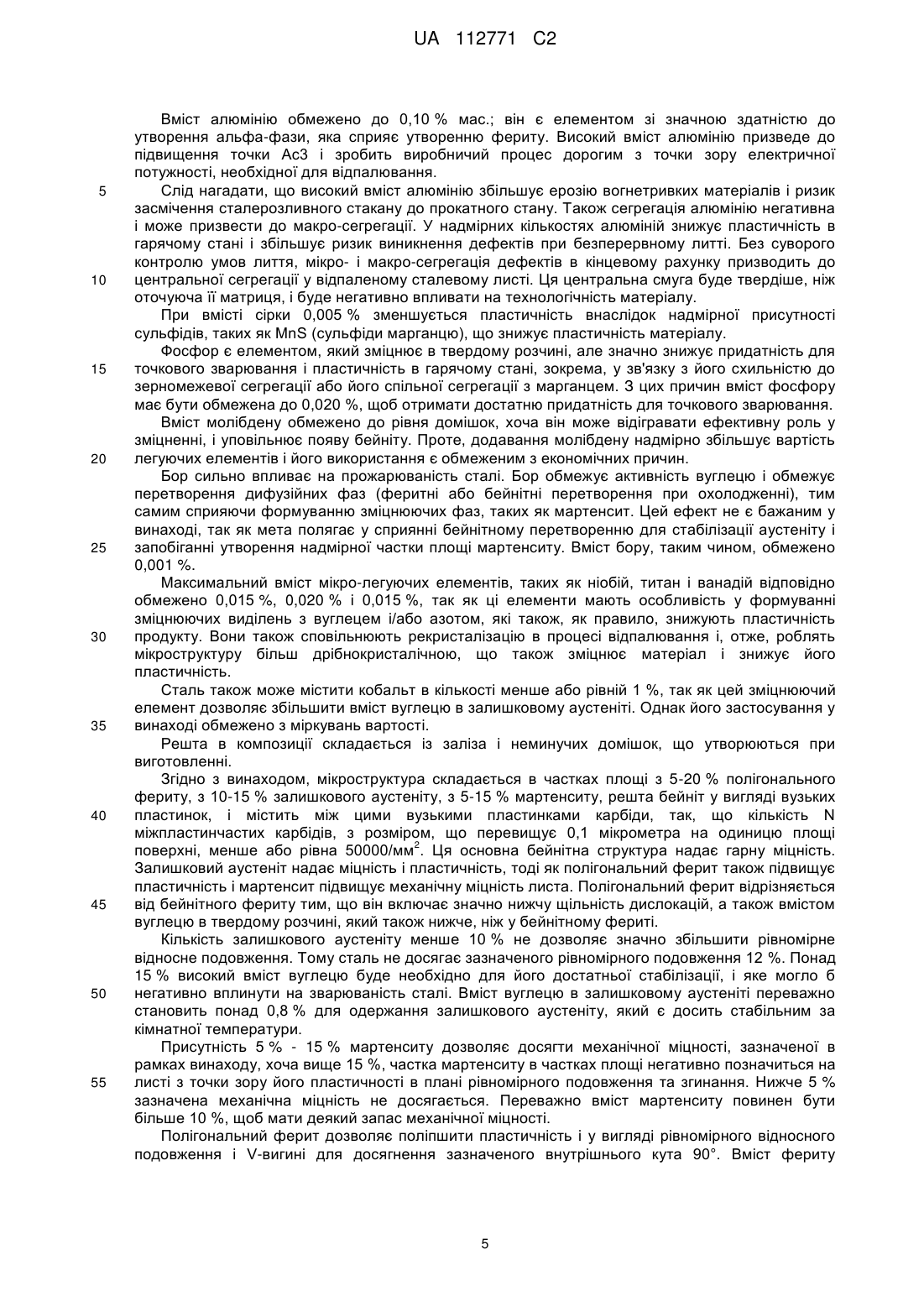

решта являє собою залізо і неминучі домішки, що утворюються при виготовленні, причому мікроструктура складається, в частках площі, з 5-20 % полігонального фериту, 10-15 % залишкового аустеніту, 5-15 % мартенситу, решта складається з бейніту у вигляді вузьких пластинок і містить між цими вузькими пластинками карбіди, так що число N міжпластинчастих карбідів з розміром, що перевищує 0,1 мікрометра на одиницю площі поверхні, менше або рівне 50000/мм2.

2. Сталевий лист за п. 1, який відрізняється тим, що його склад включає, у масових відсотках: 0,18£С£0,22.

3. Сталевий лист за будь-яким з пп. 1-2, який відрізняється тим, що його склад включає, у масових відсотках:

2£Мn£2,6.

4. Сталевий лист за будь-яким з пп. 1-3, який відрізняється тим, що його склад включає, у масових відсотках:

1,4£Si£1,8.

5. Сталевий лист за будь-яким з пп. 1-4, який відрізняється тим, що його склад включає, у масових відсотках:

Сr£0,35.

6. Сталевий лист за будь-яким з пп. 1-5, який відрізняється тим, що кут V-вигину зразка з нього, при якому виникають тріщини, складає більше 90° або дорівнює 90°.

7. Сталевий лист за будь-яким з пп. 1-6, який відрізняється тим, що також включає покриття з цинку або з цинкового сплаву.

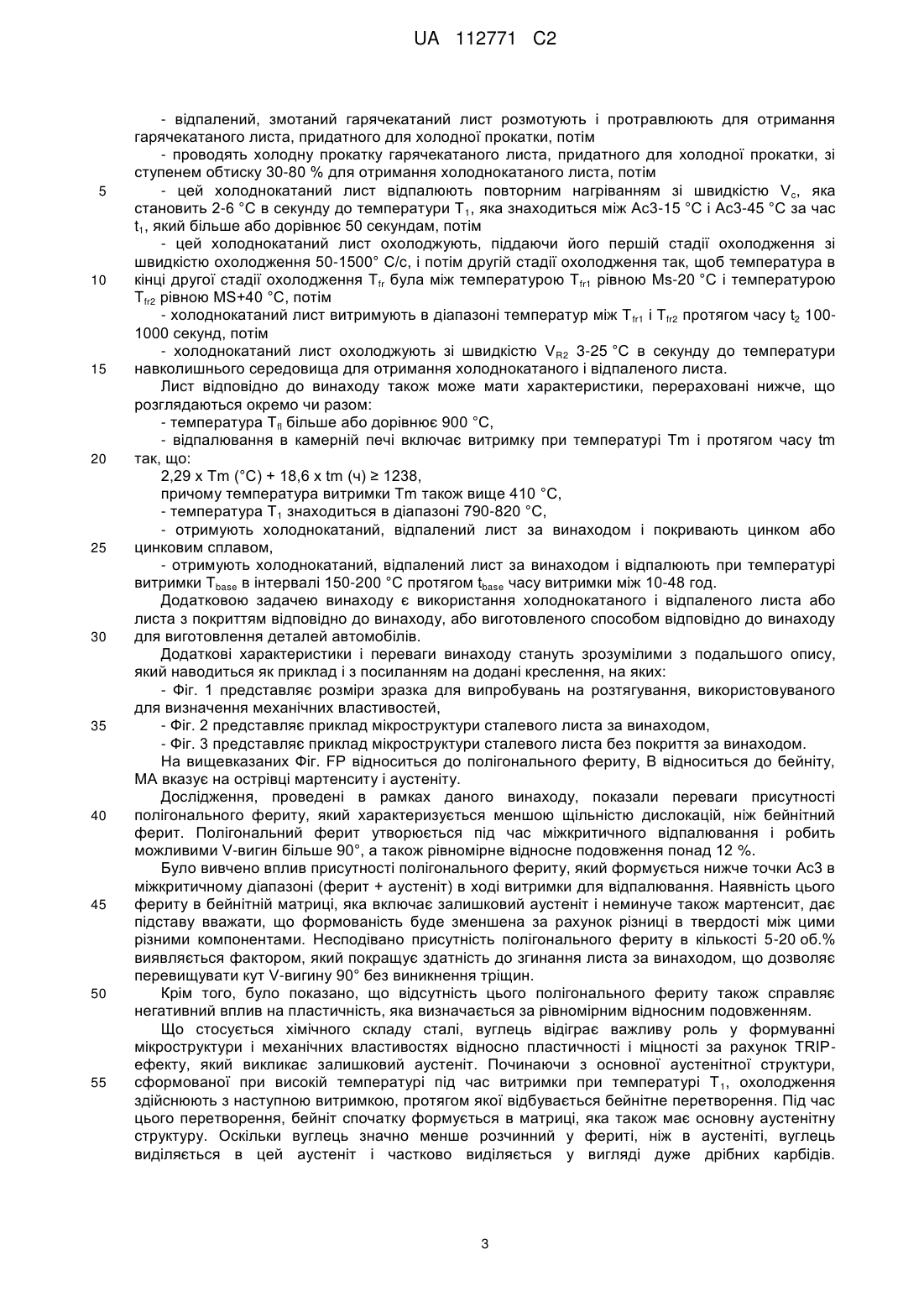

8. Спосіб виготовлення холоднокатаного і відпаленого сталевого листа з міцністю, більшою або рівною 1000 МПа, і відносним подовженням, більшим або рівним 12 %, що включає наступні стадії, на яких:

- отримують сталь складу за будь-яким з пп. 1-5,

- цю сталь розливають у вигляді заготовки безперервного розливання,

- цю заготовку безперервного розливання доводять до температури Тrесh, яка вище 1150 °C, для отримання повторно нагрітої заготовки безперервного розливання,

- проводять гарячу прокатку цієї повторно нагрітої заготовки безперервного розливання, при цьому температура в кінці гарячої прокатки Тf1 більше або дорівнює 850 °C, для отримання гарячекатаного листа,

- проводять намотування цього гарячекатаного листа при температурі Тcoil, яка знаходиться в діапазоні 540-590 °C, для отримання змотаного, гарячекатаного листа,

- цей змотаний, гарячекатаний лист охолоджують до температури навколишнього середовища,

- виконують відпалювання в камерній печі цього змотаного, гарячекатаного листа так, щоб механічна міцність була менша або рівна 1000 МПа у всіх точках змотаного, гарячекатаного листа,

- відпалений, змотаний гарячекатаний лист розмотують і протравлюють для отримання гарячекатаного листа, придатного для холодної прокатки,

- проводять холодну прокатку гарячекатаного листа, придатного для холодної прокатки, зі ступенем обтиску 30-80 % для отримання холоднокатаного листа,

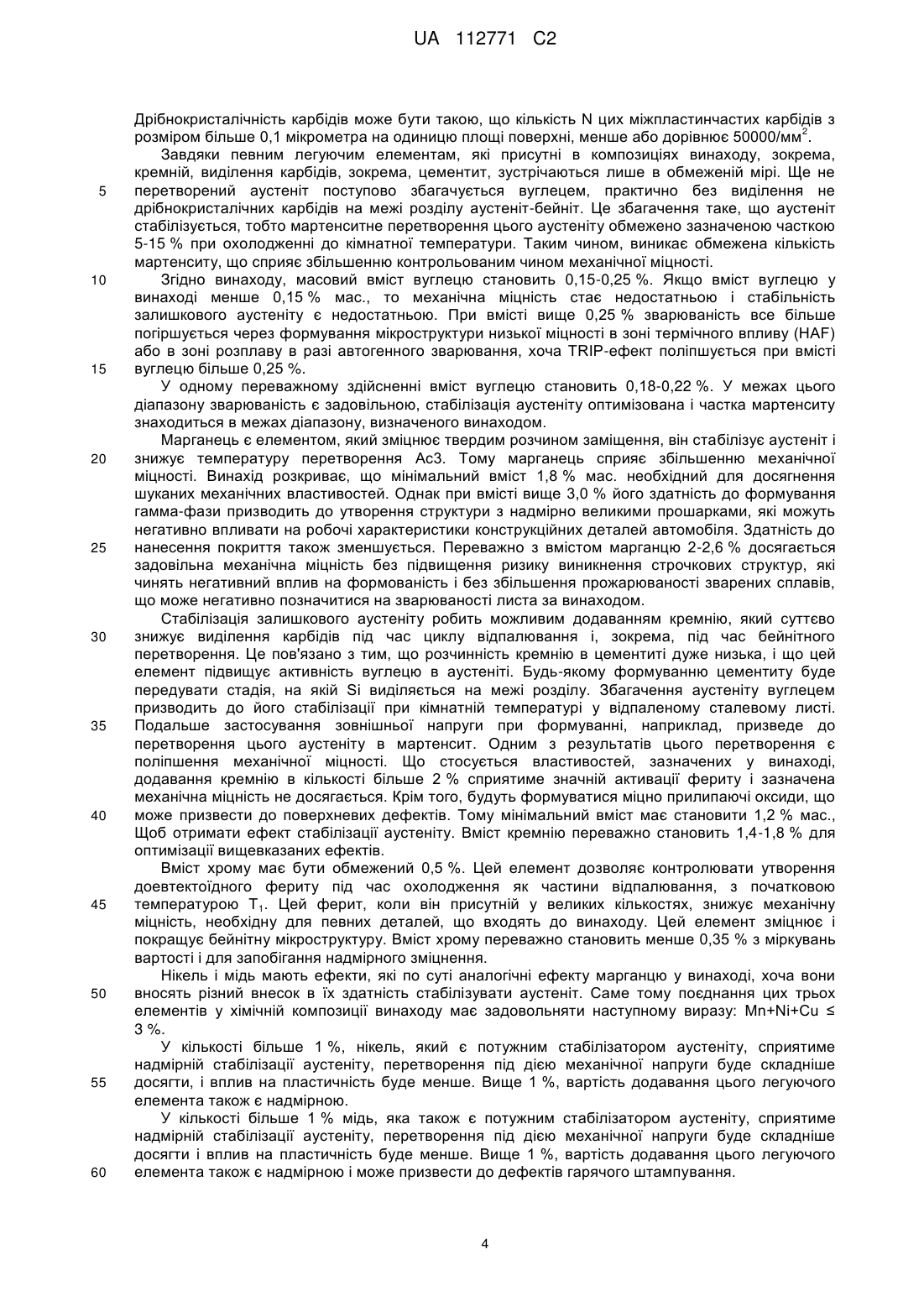

- цей холоднокатаний лист відпалюють повторним нагріванням зі швидкістю Vc, яка становить 2-6 °С в секунду, до температури Т1, яка знаходиться між Ас3-15 °C і Ас3-45 °C, протягом часу t1, який більше або дорівнює 50 секундам,

- цей холоднокатаний лист охолоджують на першій стадії охолодження зі швидкістю охолодження 50-1500 °C/с, потім на другій стадії охолодження так, щоб температура в кінці другої стадії охолодження Tfr була між температурою Tfr1, рівною Ms-20 °C, і температурою Tfr2, рівною MS+40 °C,

- холоднокатаний лист витримують в діапазоні температур між Tfr1 і Tfr2 протягом часу t2 100-1000 секунд,

- холоднокатаний лист охолоджують зі швидкістю VR2 3-25 °C в секунду до температури навколишнього середовища для отримання холоднокатаного і відпаленого листа.

9. Спосіб виготовлення сталевого листа за п. 8, який відрізняється тим, що зазначена температура Tf1 більша або рівна 900 °C.

10. Спосіб виготовлення сталевого листа за будь-яким з пп. 8-9, який відрізняється тим, що зазначене відпалювання в камерній печі включає витримку при температурі Тm і протягом часу tm так, що:

2,29хТm (°С)+18,6хtm (ч)³1238,

причому температура витримки Тm також вище 410 °C.

11. Спосіб виготовлення сталевого листа за будь-яким з пп. 8-10, який відрізняється тим, що зазначена температура Т1 становить 790-820 °C.

12. Спосіб виготовлення сталевого листа для листового металу з покриттям, в якому відпалений холоднокатаний лист отримують за будь-яким з пп. 8-11 і зазначений відпалений холоднокатаний лист покривають цинком або цинковим сплавом.

13. Спосіб виготовлення сталевого листа за будь-яким з пп. 8-11 або сталевого листа з покриттям за п. 12, який відрізняється тим, що цей лист відпалюють при температурі витримки Tbase 150-200 °C протягом часу витримки tbase 10-48 год.

14. Застосування холоднокатаного і відпаленого листа за будь-яким з пп. 1-6, або листа з покриттям за п. 7, або виготовленого листа способом за будь-яким з пп. 8-13, як матеріалу для виготовлення наземного автотранспорту.
