Поглинаючий виріб, що має підвищену еластичність і дозволяє поліпшити естетичні характеристики та здатність утримання

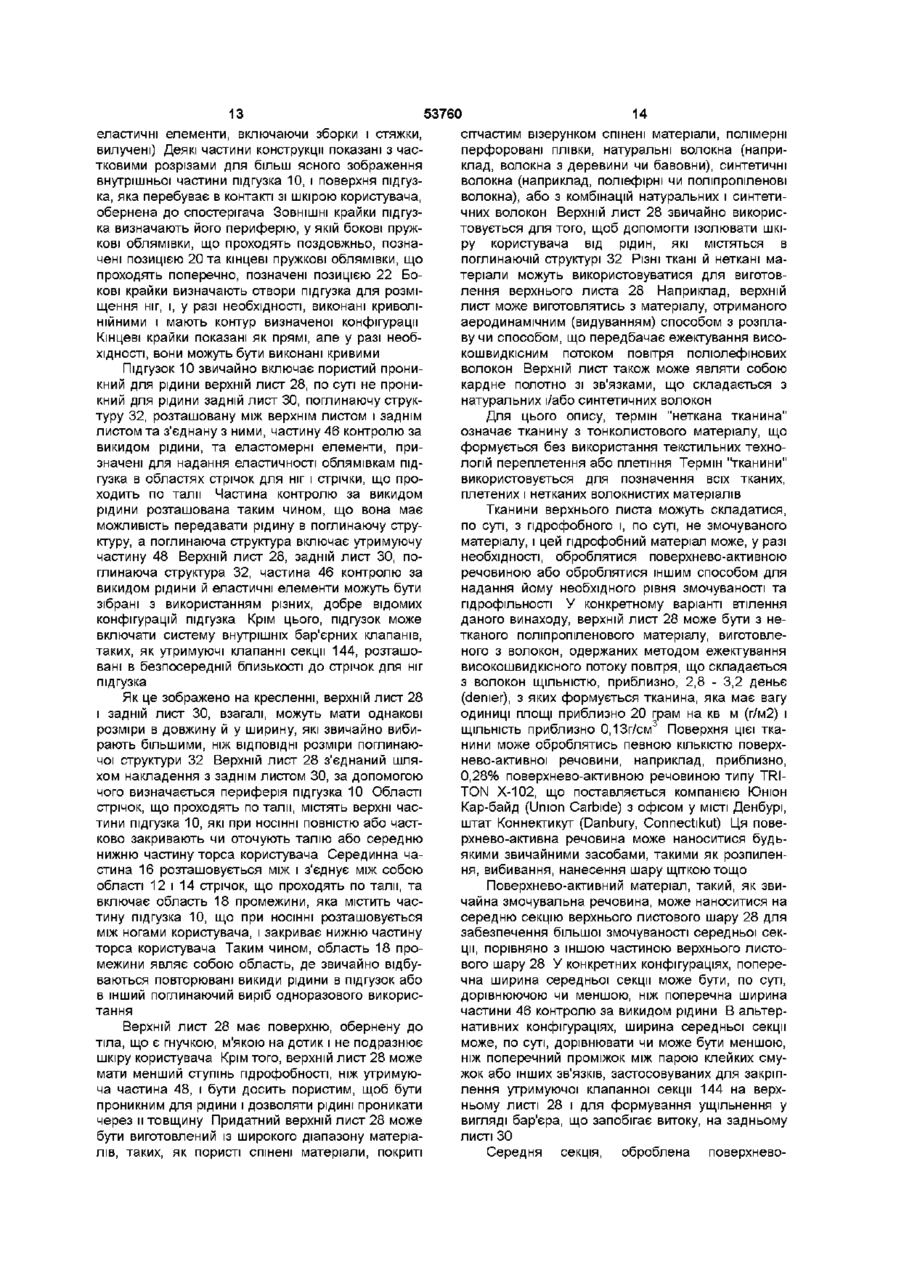

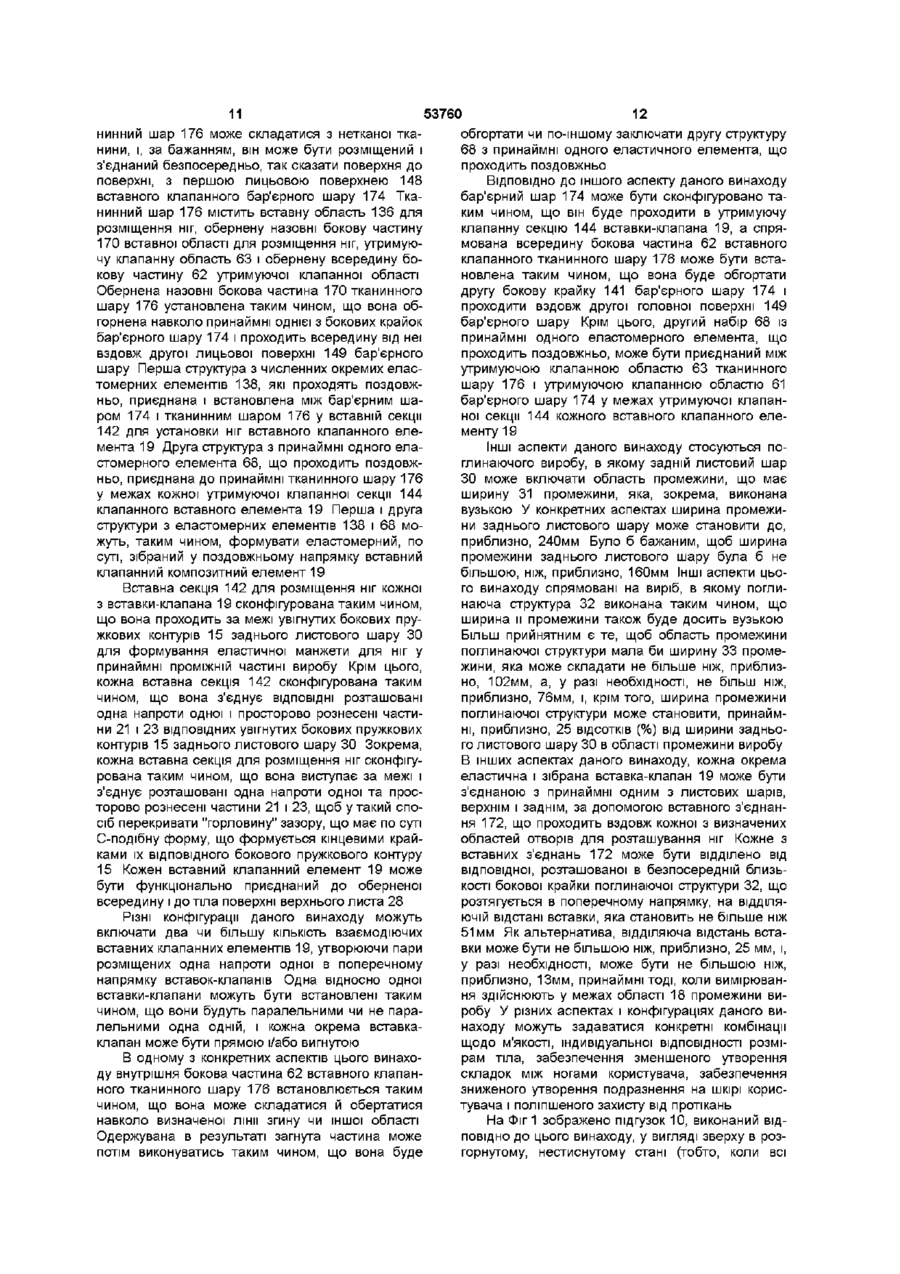

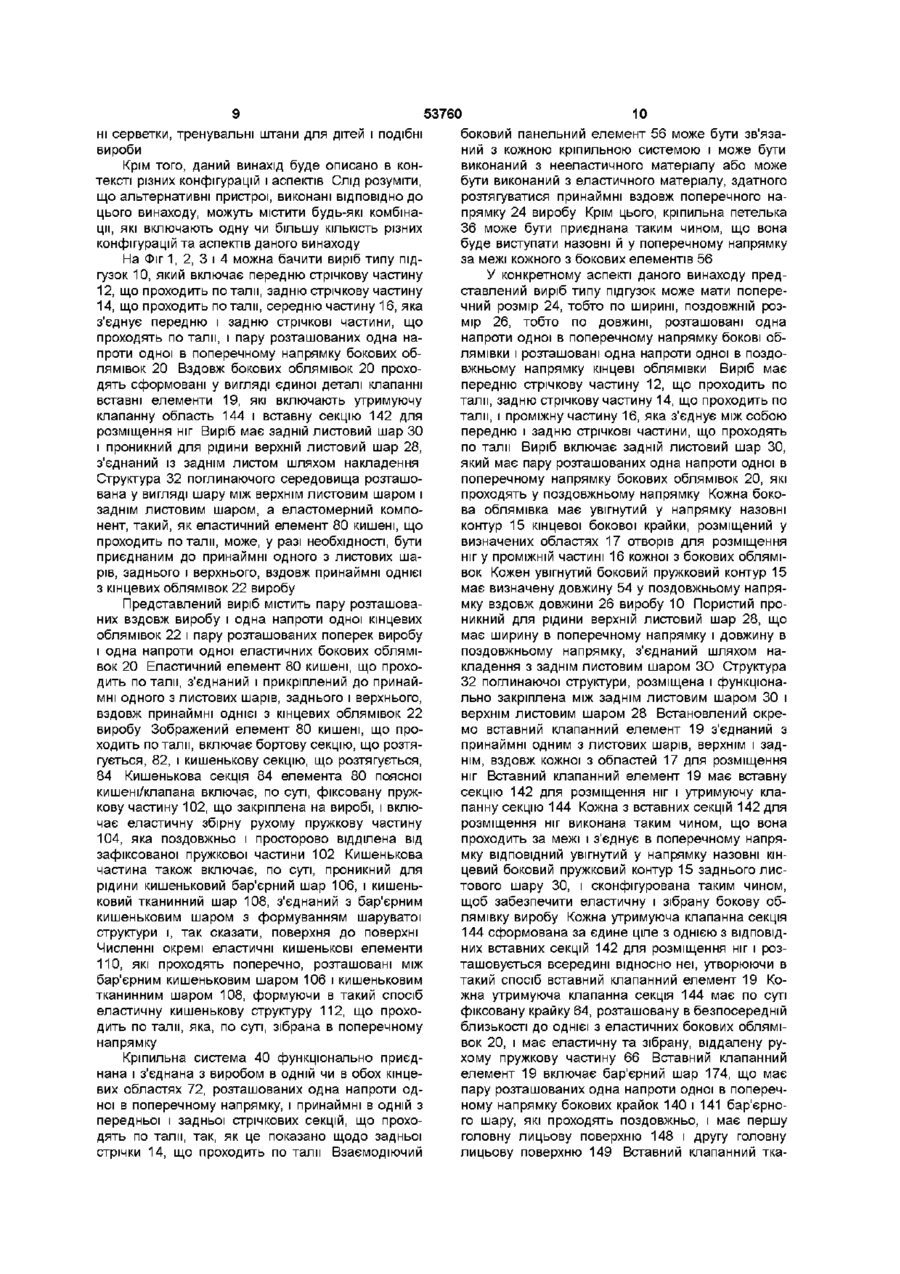

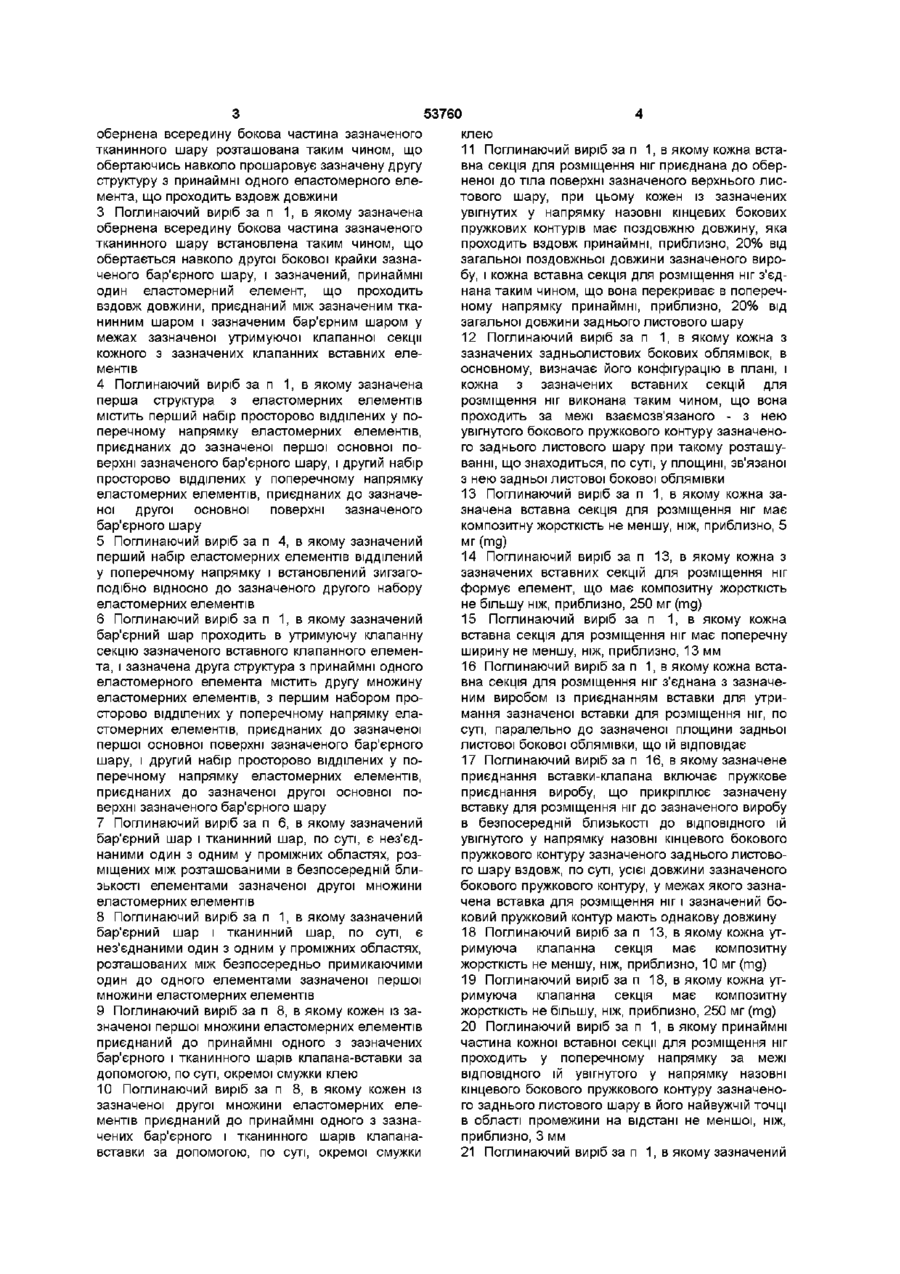

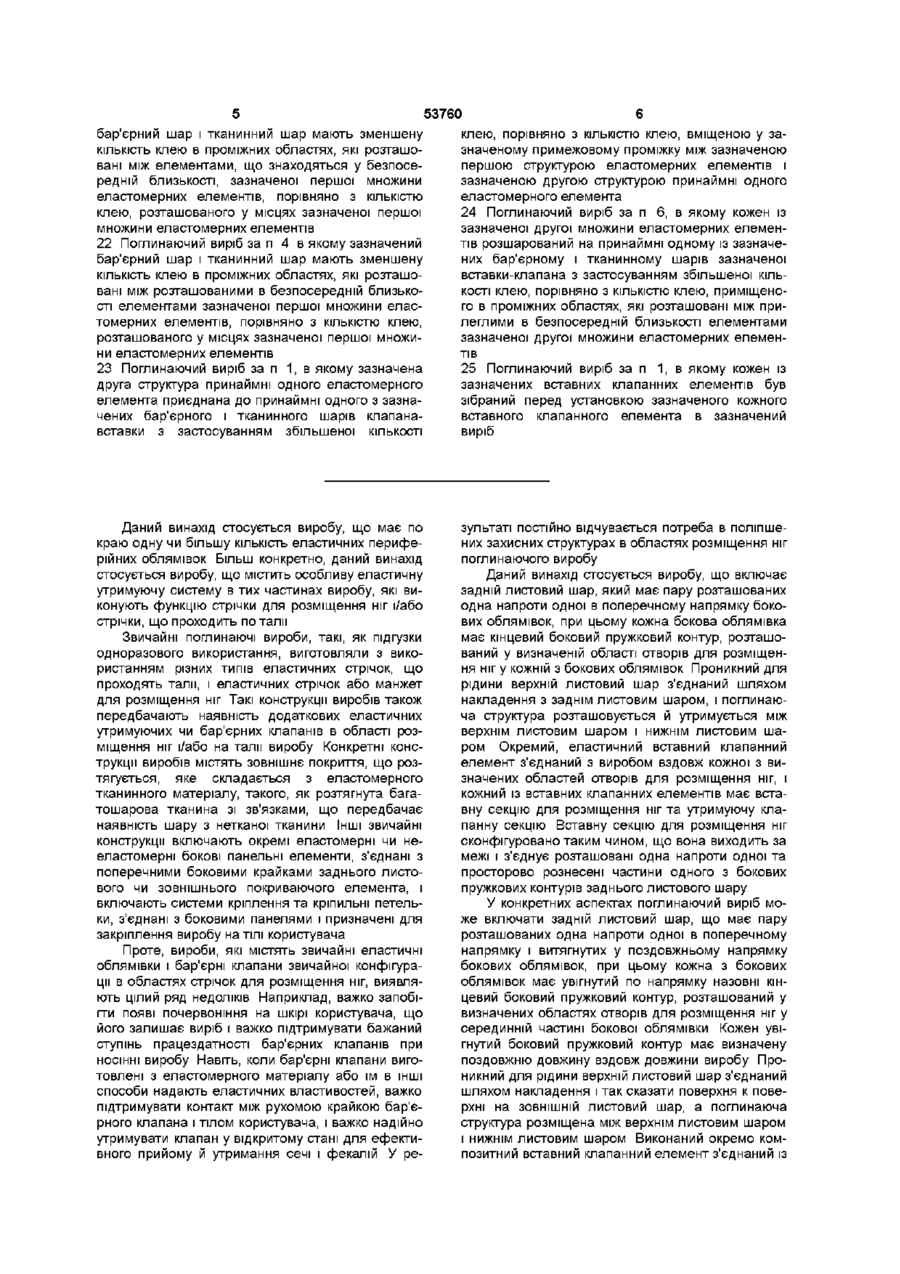

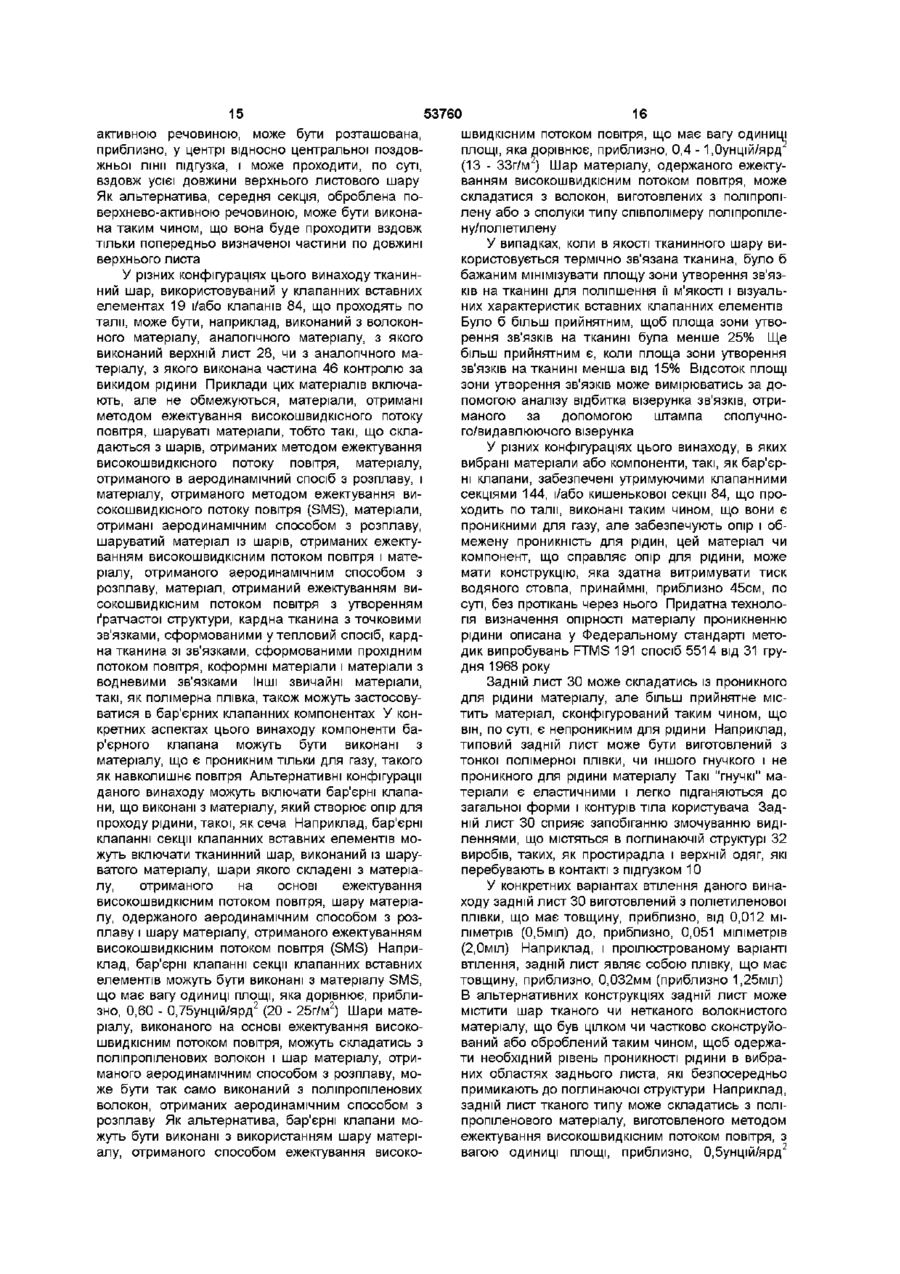

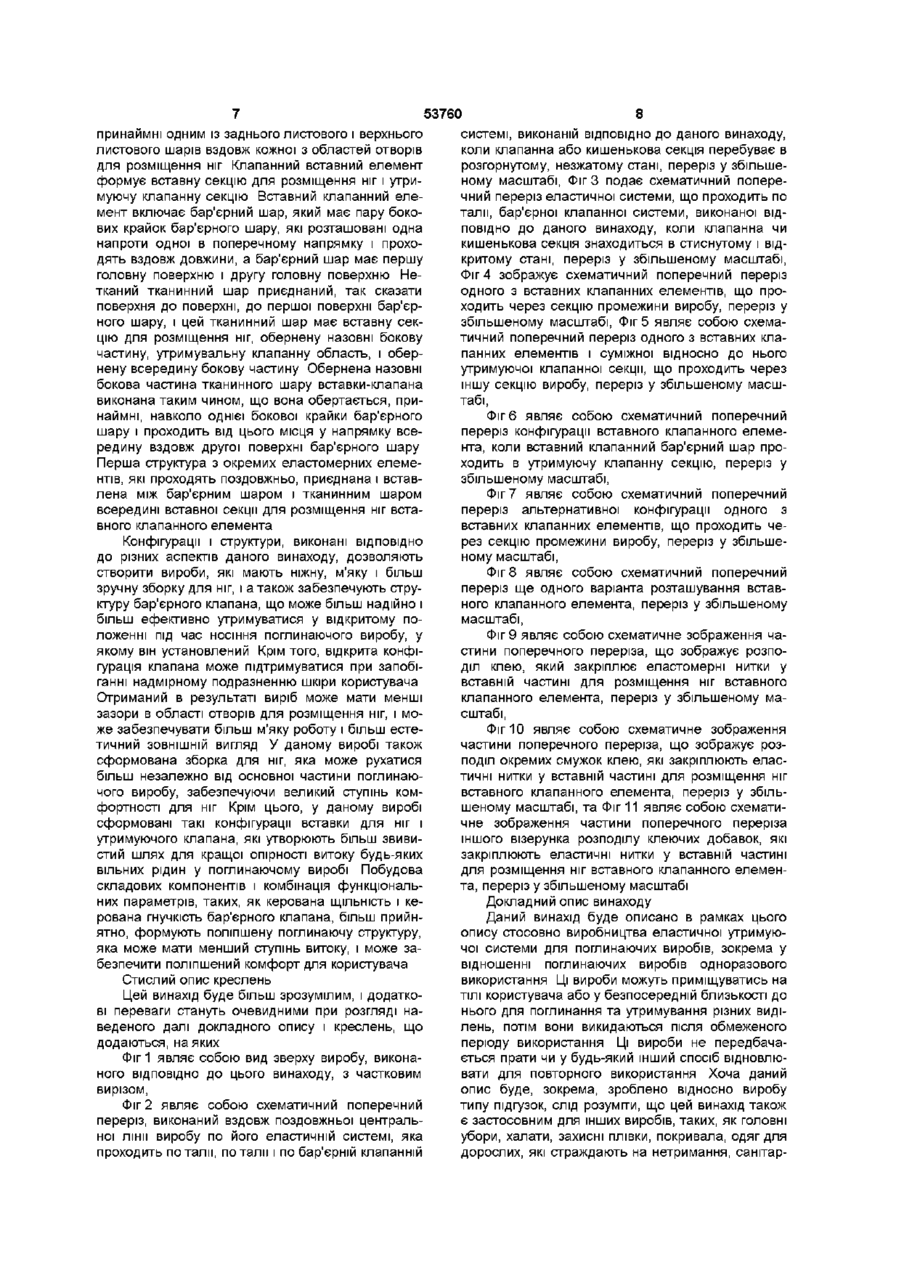

1 Поглинаючий виріб, який має поздовжній розмір по довжині, боковий поперечний розмір, передню частину стрічки, що проходить по тали, задню частину стрічки, що проходить по тали, і проміжну частину, яка з'єднує зазначені передню і задню частини стрічки, що проходить по тали, при цьому зазначений виріб містить задній листовий шар, що має пару розташованих одна напроти одної в поперечному напрямку бокових облямівок, які проходять поздовжньо, кожна з яких має увігнутий у напрямку назовні боковий пружковий контур, розташований у визначених областях отвору для розміщення ніг у проміжній частині кожної зазначеної бокової облямівки, при цьому кожен увігнутий боковий пружковий контур має вибрану поздовжню довжину вздовж зазначеного розміру по довжині зазначеного виробу, проникний для рідини верхній листовий шар, приєднаний методом накладання на зазначений задній листовий шар, поглинаючу структуру, розташовану між зазначеним верхнім листовим шаром і зазначеним нижнім листовим шаром, і сформований окремо вставний клапанний композитний елемент, з'єднаний з принаймні одним із зазначених заднім листовим і переднім листовим шарів вздовж кожної з зазначених областей отворів для розміщення ніг, при цьому зазначений вставний клапанний елемент формує вставну секцію для розміщення ніг і утримуючу клапанну секцію, в якому кожна вставна секція для розміщення ніг сконфігурована таким чином, що проходить за межі і з'єднує в поперечному напрямку ВІДПОВІДНИЙ увігнутий у на прямку назовні боковий пружковий контур зазначеного заднього листового шару, і формує еластичну і зібрану бокову облямівку зазначеного виробу, кожна утримуюча клапанна секція сформована у вигляді єдиного цілого з ВІДПОВІДНОЮ одною з зазначених вставних секцій для розміщення ніг і розташована відносно всередині від неї для формування зазначеного вставного клапанного елемента, кожна утримуюча клапанна секція має, по суті, зафіксовану крайку, розташовану в безпосередній близькості до однієї з зазначених еластичних бокових облямівок, і має еластичну і зібрану, віддалену, рухому пружкову частину, і в якому зазначений вставний клапанний елемент містить бар'єрний шар, що має пару розташованих одна напроти одної в поперечному напрямку і витягнутих вздовж довжини бокових крайок бар'єрного шару, і першу та другу основні лицеві поверхні, тканинний шар, що приєднаний шляхом накладання до зазначеної першої лицьової поверхні зазначеного бар'єрного шару, при цьому зазначений тканинний шар має вставну область для розміщення ніг, обернену назовні бокову частину, утримуючу клапанну область, і обернену всередину бокову частину, при цьому зазначена обернена назовні бокова частина розташована таким чином, що вона обертається навколо принаймні однієї бокової крайки зазначеного бар'єрного шару і проходить всередину від неї вздовж зазначеної другої лицьової поверхні зазначеного бар'єрного шару, першу структуру з першої множини окремих еластомерних елементів, які проходять вздовж довжини, приєднаних і вміщених між зазначеним бар'єрним шаром і зазначеним тканинним шаром у межах зазначеної вставної області для розміщення ніг зазначеного вставного клапанного елемента, і другу структуру з принаймні одного еластомерного елемента, що проходить вздовж довжини, приєднаного до принаймні зазначеного тканинного шару в межах кожної утримуючої клапанної секції зазначеного вставного клапанного елемента, при цьому зазначені перша і друга структури еластомерних елементів формують, внаслідок цього, еластомерний і по суті зібраний у поздовжньому напрямку вставний клапанний композит 2 Поглинаючий виріб за п 1, в якому зазначена О о (О со ю обернена всередину бокова частина зазначеного тканинного шару розташована таким чином, що обертаючись навколо прошаровує зазначену другу структуру з принаймні одного еластомерного елемента, що проходить вздовж довжини 3 Поглинаючий виріб за п 1, в якому зазначена обернена всередину бокова частина зазначеного тканинного шару встановлена таким чином, що обертається навколо другої бокової крайки зазначеного бар'єрного шару, і зазначений, принаймні один еластомерний елемент, що проходить вздовж довжини, приєднаний між зазначеним тканинним шаром і зазначеним бар'єрним шаром у межах зазначеної утримуючої клапанної секції кожного з зазначених клапанних вставних елементів 4 Поглинаючий виріб за п 1, в якому зазначена перша структура з еластомерних елементів містить перший набір просторово відділених у поперечному напрямку еластомерних елементів, приєднаних до зазначеної першої основної поверхні зазначеного бар'єрного шару, і другий набір просторово відділених у поперечному напрямку еластомерних елементів, приєднаних до зазначеної другої основної поверхні зазначеного бар'єрного шару 5 Поглинаючий виріб за п 4, в якому зазначений перший набір еластомерних елементів відділений у поперечному напрямку і встановлений зигзагоподібно відносно до зазначеного другого набору еластомерних елементів 6 Поглинаючий виріб за п 1, в якому зазначений бар'єрний шар проходить в утримуючу клапанну секцію зазначеного вставного клапанного елемента, і зазначена друга структура з принаймні одного еластомерного елемента містить другу множину еластомерних елементів, з першим набором просторово відділених у поперечному напрямку еластомерних елементів, приєднаних до зазначеної першої основної поверхні зазначеного бар'єрного шару, і другий набір просторово відділених у поперечному напрямку еластомерних елементів, приєднаних до зазначеної другої основної поверхні зазначеного бар'єрного шару 7 Поглинаючий виріб за п 6, в якому зазначений бар'єрний шар і тканинний шар, по суті, є нез'єднаними один з одним у проміжних областях, розміщених між розташованими в безпосередній близькості елементами зазначеної другої множини еластомерних елементів 8 Поглинаючий виріб за п 1, в якому зазначений бар'єрний шар і тканинний шар, по суті, є нез'єднаними один з одним у проміжних областях, розташованих між безпосередньо примикаючими один до одного елементами зазначеної першої множини еластомерних елементів 9 Поглинаючий виріб за п 8, в якому кожен із зазначеної першої множини еластомерних елементів приєднаний до принаймні одного з зазначених бар'єрного і тканинного шарів клапан а-вставки за допомогою, по суті, окремої смужки клею 10 Поглинаючий виріб за п 8, в якому кожен із зазначеної другої множини еластомерних елементів приєднаний до принаймні одного з зазначених бар'єрного і тканинного шарів клапанавставки за допомогою, по суті, окремої смужки 53760 клею 11 Поглинаючий виріб за п 1, в якому кожна вставна секція для розміщення ніг приєднана до оберненої до тіла поверхні зазначеного верхнього листового шару, при цьому кожен із зазначених увігнутих у напрямку назовні кінцевих бокових пружкових контурів має поздовжню довжину, яка проходить вздовж принаймні, приблизно, 20% від загальної поздовжньої довжини зазначеного виробу, і кожна вставна секція для розміщення ніг з'єднана таким чином, що вона перекриває в поперечному напрямку принаймні, приблизно, 20% від загальної довжини заднього листового шару 12 Поглинаючий виріб за п 1, в якому кожна з зазначених задньолистових бокових облямівок, в основному, визначає його конфігурацію в плані, і кожна з зазначених вставних секцій для розміщення ніг виконана таким чином, що вона проходить за межі взаємозв'язаного - з нею увігнутого бокового пружкового контуру зазначеного заднього листового шару при такому розташуванні, що знаходиться, по суті, у площині, зв'язаної з нею задньої листової бокової облямівки 13 Поглинаючий виріб за п 1, в якому кожна зазначена вставна секція для розміщення ніг має композитну жорсткість не меншу, ніж, приблизно, 5 мг (mg) 14 Поглинаючий виріб за п 13, в якому кожна з зазначених вставних секцій для розміщення ніг формує елемент, що має композитну жорсткість не більшу ніж, приблизно, 250 мг (mg) 15 Поглинаючий виріб за п 1, в якому кожна вставна секція для розміщення ніг має поперечну ширину не меншу, ніж, приблизно, 13 мм 16 Поглинаючий виріб за п 1, в якому кожна вставна секція для розміщення ніг з'єднана з зазначеним виробом із приєднанням вставки для утримання зазначеної вставки для розміщення ніг, по суті, паралельно до зазначеної площини задньої листової бокової облямівки, що їй відповідає 17 Поглинаючий виріб за п 16, в якому зазначене приєднання вставки-клапана включає пружкове приєднання виробу, що прикріплює зазначену вставку для розміщення ніг до зазначеного виробу в безпосередній близькості до ВІДПОВІДНОГО їй увігнутого у напрямку назовні кінцевого бокового пружкового контуру зазначеного заднього листового шару вздовж, по суті, усієї довжини зазначеного бокового пружкового контуру, у межах якого зазначена вставка для розміщення ніг і зазначений боковий пружковий контур мають однакову довжину 18 Поглинаючий виріб за п 13, в якому кожна утримуюча клапанна секція має композитну жорсткість не меншу, ніж, приблизно, 10 мг (mg) 19 Поглинаючий виріб за п 18, в якому кожна утримуюча клапанна секція має композитну жорсткість не більшу, ніж, приблизно, 250 мг (mg) 20 Поглинаючий виріб за п 1, в якому принаймні частина кожної вставної секції для розміщення ніг проходить у поперечному напрямку за межі ВІДПОВІДНОГО їй увігнутого у напрямку назовні кінцевого бокового пружкового контуру зазначеного заднього листового шару в його найвужчій точці в області промежини на відстані не меншої, ніж, приблизно, 3 мм 21 Поглинаючий виріб за п 1, в якому зазначений 5 53760 бар'єрний шар і тканинний шар мають зменшену клею, порівняно з КІЛЬКІСТЮ клею, вміщеною у заКІЛЬКІСТЬ клею в проміжних областях, які розташозначеному примежовому проміжку між зазначеною вані між елементами, що знаходяться у безпосепершою структурою еластомерних елементів і редній близькості, зазначеної першої множини зазначеною другою структурою принаймні одного еластомерних елементів, порівняно з КІЛЬКІСТЮ еластомерного елемента клею, розташованого у місцях зазначеної першої 24 Поглинаючий виріб за п 6, в якому кожен із множини еластомерних елементів зазначеної другої множини еластомерних елемен22 Поглинаючий виріб за п 4 в якому зазначений тів розшарований на принаймні одному із зазначебар'єрний шар і тканинний шар мають зменшену них бар'єрному і тканинному шарів зазначеної КІЛЬКІСТЬ клею в проміжних областях, які розташовставки-клапана з застосуванням збільшеної КІЛЬвані між розташованими в безпосередній близькоКОСТІ клею, порівняно з КІЛЬКІСТЮ клею, приміщеності елементами зазначеної першої множини еласго в проміжних областях, які розташовані між притомерних елементів, порівняно з КІЛЬКІСТЮ клею, леглими в безпосередній близькості елементами розташованого у місцях зазначеної першої множизазначеної другої множини еластомерних елеменни еластомерних елементів тів 23 Поглинаючий виріб за п 1, в якому зазначена 25 Поглинаючий виріб за п 1, в якому кожен із друга структура принаймні одного еластомерного зазначених вставних клапанних елементів був елемента приєднана до принаймні одного з зазназібраний перед установкою зазначеного кожного чених бар'єрного і тканинного шарів клапанавставного клапанного елемента в зазначений вставки з застосуванням збільшеної КІЛЬКОСТІ виріб Даний винахід стосується виробу, що має по краю одну чи більшу КІЛЬКІСТЬ еластичних периферійних облямівок Більш конкретно, даний винахід стосується виробу, що містить особливу еластичну утримуючу систему в тих частинах виробу, які виконують функцію стрічки для розміщення ніг і/або стрічки, що проходить поталії Звичайні поглинаючі вироби, такі, як підгузки одноразового використання, виготовляли з використанням різних типів еластичних стрічок, що проходять тали, і еластичних стрічок або манжет для розміщення ніг Такі конструкції виробів також передбачають наявність додаткових еластичних утримуючих чи бар'єрних клапанів в області розміщення ніг і/або на тали виробу Конкретні конструкції виробів містять зовнішнє покриття, що розтягується, яке складається з еластомерного тканинного матеріалу, такого, як розтягнута багатошарова тканина зі зв'язками, що передбачає наявність шару з нетканої тканини Інші звичайні конструкції включають окремі еластомерні чи нееластомерні бокові панельні елементи, з'єднані з поперечними боковими крайками заднього листового чи зовнішнього покриваючого елемента, і включають системи кріплення та кріпильні петельки, з'єднані з боковими панелями і призначені для закріплення виробу на ТІЛІ користувача Проте, вироби, які містять звичайні еластичні облямівки і бар'єрні клапани звичайної конфігурації в областях стрічок для розміщення ніг, виявляють цілий ряд недоліків Наприклад, важко запобігти появі почервоніння на шкірі користувача, що його залишає виріб і важко підтримувати бажаний ступінь працездатності бар'єрних клапанів при НОСІННІ виробу Навіть, коли бар'єрні клапани виготовлені з еластомерного матеріалу або їм в ІНШІ способи надають еластичних властивостей, важко підтримувати контакт між рухомою крайкою бар'єрного клапана і тілом користувача, і важко надійно утримувати клапан у відкритому стані для ефективного прийому й утримання сечі і фекалій У ре зультаті постійно відчувається потреба в поліпшених захисних структурах в областях розміщення ніг поглинаючого виробу Даний винахід стосується виробу, що включає задній листовий шар, який має пару розташованих одна напроти одної в поперечному напрямку бокових облямівок, при цьому кожна бокова облямівка має кінцевий боковий пружковий контур, розташований у визначеній області отворів для розміщення ніг у кожній з бокових облямівок Проникний для рідини верхній листовий шар з'єднаний шляхом накладення з заднім листовим шаром, і поглинаюча структура розташовується й утримується між верхнім листовим шаром і нижнім листовим шаром Окремий, еластичний вставний клапанний елемент з'єднаний з виробом вздовж кожної з визначених областей отворів для розміщення ніг, і кожний із вставних клапанних елементів має вставну секцію для розміщення ніг та утримуючу клапанну секцію Вставну секцію для розміщення ніг сконфігуровано таким чином, що вона виходить за межі і з'єднує розташовані одна напроти одної та просторово рознесені частини одного з бокових пружкових контурів заднього листового шару У конкретних аспектах поглинаючий виріб може включати задній листовий шар, що має пару розташованих одна напроти одної в поперечному напрямку і витягнутих у поздовжньому напрямку бокових облямівок, при цьому кожна з бокових облямівок має увігнутий по напрямку назовні кінцевий боковий пружковий контур, розташований у визначених областях отворів для розміщення ніг у серединній частині бокової облямівки Кожен увігнутий боковий пружковий контур має визначену поздовжню довжину вздовж довжини виробу Проникний для рідини верхній листовий шар з'єднаний шляхом накладення і так сказати поверхня к поверхні на ЗОВНІШНІЙ листовий шар, а поглинаюча структура розміщена між верхнім листовим шаром і нижнім листовим шаром Виконаний окремо композитний вставний клапанний елемент з'єднаний із 53760 8 принаймні одним із заднього листового і верхнього системі, виконаній ВІДПОВІДНО ДО даного винаходу, листового шарів вздовж кожної з областей отворів коли клапанна або кишенькова секція перебуває в для розміщення ніг Клапанний вставний елемент розгорнутому, незжатому стані, переріз у збільшеформує вставну секцію для розміщення ніг і утриному масштабі, Фіг 3 подає схематичний поперемуючу клапанну секцію Вставний клапанний елечний переріз еластичної системи, що проходить по мент включає бар'єрний шар, який має пару бокотали, бар'єрної клапанної системи, виконаної ВІДвих крайок бар'єрного шару, які розташовані одна ПОВІДНО до даного винаходу, коли клапанна чи напроти одної в поперечному напрямку і прохокишенькова секція знаходиться в стиснутому і віддять вздовж довжини, а бар'єрний шар має першу критому стані, переріз у збільшеному масштабі, головну поверхню і другу головну поверхню НеФіг 4 зображує схематичний поперечний переріз тканий тканинний шар приєднаний, так сказати одного з вставних клапанних елементів, що проповерхня до поверхні, до першої поверхні бар'єрходить через секцію промежини виробу, переріз у ного шару, і цей тканинний шар має вставну секзбільшеному масштабі, Фіг 5 являє собою схемацію для розміщення ніг, обернену назовні бокову тичний поперечний переріз одного з вставних клачастину, утримувальну клапанну область, і оберпанних елементів і суміжної відносно до нього нену всередину бокову частину Обернена назовні утримуючої клапанної секції, що проходить через бокова частина тканинного шару вставки-клапана іншу секцію виробу, переріз у збільшеному масшвиконана таким чином, що вона обертається, притабі, наймні, навколо однієї бокової крайки бар'єрного Фіг 6 являє собою схематичний поперечний шару і проходить від цього місця у напрямку всепереріз конфігурації вставного клапанного елемередину вздовж другої поверхні бар'єрного шару нта, коли вставний клапанний бар'єрний шар проПерша структура з окремих еластомерних елемеходить в утримуючу клапанну секцію, переріз у нтів, які проходять поздовжньо, приєднана і вставзбільшеному масштабі, лена між бар'єрним шаром і тканинним шаром Фіг 7 являє собою схематичний поперечний всередині вставної секції для розміщення ніг встапереріз альтернативної конфігурації одного з вного клапанного елемента вставних клапанних елементів, що проходить через секцію промежини виробу, переріз у збільшеКонфігурації і структури, виконані ВІДПОВІДНО ному масштабі, до різних аспектів даного винаходу, дозволяють створити вироби, які мають ніжну, м'яку і більш Фіг 8 являє собою схематичний поперечний зручну зборку для ніг, і а також забезпечують струпереріз ще одного варіанта розташування вставктуру бар'єрного клапана, що може більш надійно і ного клапанного елемента, переріз у збільшеному більш ефективно утримуватися у відкритому помасштабі, ложенні під час носіння поглинаючого виробу, у Фіг 9 являє собою схематичне зображення чаякому він установлений Крім того, відкрита конфістини поперечного переріза, що зображує розпогурація клапана може підтримуватися при запобіділ клею, який закріплює еластомерні нитки у ганні надмірному подразненню шкіри користувача вставній частині для розміщення ніг вставного Отриманий в результаті виріб може мати менші клапанного елемента, переріз у збільшеному мазазори в області отворів для розміщення ніг, і мосштабі, же забезпечувати більш м'яку роботу і більш естеФіг 10 являє собою схематичне зображення тичний ЗОВНІШНІЙ вигляд У даному виробі також частини поперечного переріза, що зображує розсформована зборка для ніг, яка може рухатися поділ окремих смужок клею, які закріплюють еласбільш незалежно від основної частини поглинаютичні нитки у вставній частині для розміщення ніг чого виробу, забезпечуючи великий ступінь комвставного клапанного елемента, переріз у збільфортності для ніг Крім цього, у даному виробі шеному масштабі, та Фіг 11 являє собою схематисформовані такі конфігурації вставки для ніг і чне зображення частини поперечного переріза утримуючого клапана, які утворюють більш звивиіншого візерунка розподілу клеючих добавок, які стий шлях для кращої опірності витоку будь-яких закріплюють еластичні нитки у вставній частині вільних рідин у поглинаючому виробі Побудова для розміщення ніг вставного клапанного елеменскладових компонентів і комбінація функціональта, переріз у збільшеному масштабі них параметрів, таких, як керована ЩІЛЬНІСТЬ І кеДокладний опис винаходу рована гнучкість бар'єрного клапана, більш прийнДаний винахід буде описано в рамках цього ятно, формують поліпшену поглинаючу структуру, опису стосовно виробництва еластичної утримуюяка може мати менший ступінь витоку, і може зачої системи для поглинаючих виробів, зокрема у безпечити поліпшений комфорт для користувача відношенні поглинаючих виробів одноразового використання Ці вироби можуть приміщуватись на Стислий опис креслень ТІЛІ користувача або у безпосередній близькості до Цей винахід буде більш зрозумілим, і додатконього для поглинання та утримування різних видіві переваги стануть очевидними при розгляді налень, потім вони викидаються після обмеженого веденого далі докладного опису і креслень, що періоду використання Ці вироби не передбачадодаються, на яких ється прати чи у будь-який інший спосіб відновлюФіг 1 являє собою вид зверху виробу, виконавати для повторного використання Хоча даний ного ВІДПОВІДНО до цього винаходу, з частковим опис буде, зокрема, зроблено відносно виробу вирізом, типу підгузок, слід розуміти, що цей винахід також Фіг 2 являє собою схематичний поперечний є застосовним для інших виробів, таких, як головні переріз, виконаний вздовж поздовжньої центральубори, халати, захисні плівки, покривала, одяг для ної лінії виробу по його еластичній системі, яка дорослих, які страждають на нетримання, санітарпроходить по тали, по тали і по бар'єрній клапанній 53760 10 боковий панельний елемент 56 може бути зв'язаний з кожною кріпильною системою і може бути виконаний з нееластичного матеріалу або може бути виконаний з еластичного матеріалу, здатного розтягуватися принаймні вздовж поперечного напрямку 24 виробу Крім цього, кріпильна петелька 36 може бути приєднана таким чином, що вона буде виступати назовні й у поперечному напрямку за межі кожного з бокових елементів 56 У конкретному аспекті даного винаходу представлений виріб типу підгузок може мати поперечний розмір 24, тобто по ширині, поздовжній розмір 26, тобто по довжині, розташовані одна напроти одної в поперечному напрямку бокові облямівки і розташовані одна напроти одної в поздовжньому напрямку кінцеві облямівки Виріб має передню стрічкову частину 12, що проходить по тали, задню стрічкову частину 14, що проходить по тали, і проміжну частину 16, яка з'єднує між собою передню і задню стрічкові частини, що проходять по тали Виріб включає задній листовий шар ЗО, який має пару розташованих одна напроти одної в поперечному напрямку бокових облямівок 20, які проходять у поздовжньому напрямку Кожна бокова облямівка має увігнутий у напрямку назовні контур 15 кінцевої бокової крайки, розміщений у визначених областях 17 отворів для розміщення ніг у проміжній частині 16 кожної з бокових облямівок Кожен увігнутий боковий пружковий контур 15 має визначену довжину 54 у поздовжньому напрямку вздовж довжини 26 виробу 10 Пористий проПредставлений виріб містить пару розташованикний для рідини верхній листовий шар 28, що них вздовж виробу і одна напротиодної кінцевих має ширину в поперечному напрямку і довжину в облямівок 22 і пару розташованих поперек виробу поздовжньому напрямку, з'єднаний шляхом наі одна напроти одної еластичних бокових облямікладення з заднім листовим шаром ЗО Структура вок 20 Еластичний елемент 80 кишені, що прохо32 поглинаючої структури, розміщена і функціонадить по тали, з'єднаний і прикріплений до принайльно закріплена між заднім листовим шаром ЗО і мні одного з листових шарів, заднього і верхнього, верхнім листовим шаром 28 Встановлений окревздовж принаймні однієї з кінцевих облямівок 22 мо вставний клапанний елемент 19 з'єднаний з виробу Зображений елемент 80 кишені, що пропринаймні одним з листових шарів, верхнім і задходить потали, включає бортову секцію, що розтянім, вздовж кожної з областей 17 для розміщення гується, 82, і кишенькову секцію, що розтягується, ніг Вставний клапанний елемент 19 має вставну 84 Кишенькова секція 84 елемента 80 поясної секцію 142 для розміщення ніг і утримуючу клакишені/клапана включає, по суті, фіксовану пружпанну секцію 144 Кожна з вставних секцій 142 для кову частину 102, що закріплена на виробі, і вклюрозміщення ніг виконана таким чином, що вона чає еластичну збірну рухому пружкову частину проходить за межі і з'єднує в поперечному напря104, яка поздовжньо і просторово відділена від мку ВІДПОВІДНИЙ увігнутий у напрямку назовні кінзафіксованої пружкової частини 102 Кишенькова цевий боковий пружковий контур 15 заднього лисчастина також включає, по суті, проникний для тового шару ЗО, і сконфігурована таким чином, рідини кишеньковий бар'єрний шар 106, і кишеньщоб забезпечити еластичну і зібрану бокову обковий тканинний шар 108, з'єднаний з бар'єрним лямівку виробу Кожна утримуюча клапанна секція кишеньковим шаром з формуванням шаруватої 144 сформована за єдине ціле з однією з ВІДПОВІДструктури і, так сказати, поверхня до поверхні НИХ вставних секцій 142 для розміщення ніг і розЧисленні окремі еластичні кишенькові елементи ташовується всередині відносно неї, утворюючи в 110, які проходять поперечно, розташовані між такий спосіб вставний клапанний елемент 19 Кобар'єрним кишеньковим шаром 106 і кишеньковим жна утримуюча клапанна секція 144 має по суті тканинним шаром 108, формуючи в такий спосіб фіксовану крайку 64, розташовану в безпосередній еластичну кишенькову структуру 112, що прохоблизькості до однієї з еластичних бокових облямідить по тали, яка, по суті, зібрана в поперечному вок 20, і має еластичну та зібрану, віддалену рунапрямку хому пружкову частину 66 Вставний клапанний елемент 19 включає бар'єрний шар 174, що має Кріпильна система 40 функціонально приєдпару розташованих одна напроти одної в поперечнана і з'єднана з виробом в одній чи в обох кінценому напрямку бокових крайок 140 і 141 бар'єрнових областях 72, розташованих одна напроти одго шару, які проходять поздовжньо, і має першу ної в поперечному напрямку, і принаймні в одній з головну лицьову поверхню 148 і другу головну передньої і задньої стрічкових секцій, що прохолицьову поверхню 149 Вставний клапанний ткадять по тали, так, як це показано щодо задньої стрічки 14, що проходить по тали Взаємодіючий ні серветки, тренувальні штани для дітей і подібні вироби Крім того, даний винахід буде описано в контексті різних конфігурацій і аспектів Слід розуміти, що альтернативні пристрої, виконані ВІДПОВІДНО ДО цього винаходу, можуть містити будь-які комбінації, які включають одну чи більшу КІЛЬКІСТЬ різних конфігурацій та аспектів даного винаходу На Фіг 1, 2, 3 І 4 можна бачити виріб типу підгузок 10, який включає передню стрічкову частину 12, що проходить потали, задню стрічкову частину 14, що проходить потали, середню частину 16, яка з'єднує передню і задню стрічкові частини, що проходять по тали, і пару розташованих одна напроти одної в поперечному напрямку бокових облямівок 20 Вздовж бокових облямівок 20 проходять сформовані у вигляді єдиної деталі клапанні вставні елементи 19, які включають утримуючу клапанну область 144 і вставну секцію 142 для розміщення ніг Виріб має задній листовий шар ЗО і проникний для рідини верхній листовий шар 28, з'єднаний із заднім листом шляхом накладення Структура 32 поглинаючого середовища розташована у вигляді шару між верхнім листовим шаром і заднім листовим шаром, а еластомерний компонент, такий, як еластичний елемент 80 кишені, що проходить потали, може, у разі необхідності, бути приєднаним до принаймні одного з листових шарів, заднього і верхнього, вздовж принаймні однієї з кінцевих облямівок 22 виробу 12 11 53760 нинний шар 176 може складатися з нетканої ткаобгортати чи по-іншому заключати другу структуру нини, і, за бажанням, він може бути розміщений і 68 з принаймні одного еластичного елемента, що з'єднаний безпосередньо, так сказати поверхня до проходить поздовжньо поверхні, з першою лицьовою поверхнею 148 ВІДПОВІДНО ДО ІНШОГО аспекту даного винаходу вставного клапанного бар'єрного шару 174 Ткабар'єрний шар 174 може бути сконфігуровано танинний шар 176 містить вставну область 136 для ким чином, що він буде проходити в утримуючу розміщення ніг, обернену назовні бокову частину клапанну секцію 144 вставки-клапана 19, а спря170 вставної області для розміщення ніг, утримуюмована всередину бокова частина 62 вставного чу клапанну область 63 і обернену всередину боклапанного тканинного шару 176 може бути встакову частину 62 утримуючої клапанної області новлена таким чином, що вона буде обгортати Обернена назовні бокова частина 170 тканинного другу бокову крайку 141 бар'єрного шару 174 і шару 176 установлена таким чином, що вона обпроходити вздовж другої головної поверхні 149 горнена навколо принаймні однієї з бокових крайок бар'єрного шару Крім цього, другий набір 68 із бар'єрного шару 174 і проходить всередину від неї принаймні одного еластомерного елемента, що вздовж другої лицьової поверхні 149 бар'єрного проходить поздовжньо, може бути приєднаний між шару Перша структура з численних окремих еласутримуючою клапанною областю 63 тканинного томерних елементів 138, які проходять поздовжшару 176 і утримуючою клапанною областю 61 ньо, приєднана і встановлена між бар'єрним шабар'єрного шару 174 у межах утримуючої клапанром 174 і тканинним шаром 176 у вставній секції ної секції 144 кожного вставного клапанного еле142 для установки ніг вставного клапанного елементу 19 мента 19 Друга структура з принаймні одного елаІнші аспекти даного винаходу стосуються постомерного елемента 68, що проходить поздовжглинаючого виробу, в якому задній листовий шар ньо, приєднана до принаймні тканинного шару 176 ЗО може включати область промежини, що має у межах кожної утримуючої клапанної секції 144 ширину 31 промежини, яка, зокрема, виконана клапанного вставного елемента 19 Перша і друга вузькою У конкретних аспектах ширина промежиструктури з еластомерних елементів 138 і 68 мони заднього листового шару може становити до, жуть, таким чином, формувати еластомерний, по приблизно, 240мм Було б бажаним, щоб ширина суті, зібраний у поздовжньому напрямку вставний промежини заднього листового шару була б не клапанний композитний елемент 19 більшою, ніж, приблизно, 160мм Інші аспекти цього винаходу спрямовані на виріб, в якому поглиВставна секція 142 для розміщення ніг кожної наюча структура 32 виконана таким чином, що з вставки-клапана 19 сконфігурована таким чином, ширина и промежини також буде досить вузькою що вона проходить за межі увігнутих бокових пруБільш прийнятним є те, щоб область промежини жкових контурів 15 заднього листового шару ЗО поглинаючої структури мала би ширину 33 промедля формування еластичної манжети для ніг у жини, яка може складати не більше ніж, приблизпринаймні проміжній частині виробу Крім цього, но, 102мм, а, у разі необхідності, не більш ніж, кожна вставна секція 142 сконфігурована таким приблизно, 76мм, і, крім того, ширина промежини чином, що вона з'єднує ВІДПОВІДНІ розташовані поглинаючої структури може становити, принаймодна напроти одної і просторово рознесені частині, приблизно, 25 ВІДСОТКІВ (%) від ширини задньони 21 і 23 ВІДПОВІДНИХ увігнутих бокових пружкових го листового шару ЗО в області промежини виробу контурів 15 заднього листового шару ЗО Зокрема, В інших аспектах даного винаходу, кожна окрема кожна вставна секція для розміщення ніг сконфігуеластична і зібрана вставка-клапан 19 може бути рована таким чином, що вона виступає за межі і з'єднаною з принаймні одним з листових шарів, з'єднує розташовані одна напроти одної та просверхнім і заднім, за допомогою вставного з'єднанторово рознесені частини 21 і 23, щоб у такий споня 172, що проходить вздовж кожної з визначених сіб перекривати "горловину" зазору, що має по суті областей отворів для розташування ніг Кожне з С-подібну форму, що формується кінцевими крайвставних з'єднань 172 може бути відділено від ками їх ВІДПОВІДНОГО бокового пружкового контуру відповідної, розташованої в безпосередній близь15 Кожен вставний клапанний елемент 19 може кості бокової крайки поглинаючої структури 32, що бути функціонально приєднаний до оберненої розтягується в поперечному напрямку, на ВІДДІЛЯвсередину і до тіла поверхні верхнього листа 28 ЮЧІЙ відстані вставки, яка становить не більше ніж РІЗНІ конфігурації даного винаходу можуть 51мм Як альтернатива, відділяюча відстань вставключати два чи більшу КІЛЬКІСТЬ взаємодіючих вки може бути не більшою ніж, приблизно, 25 мм, і, вставних клапанних елементів 19, утворюючи пари у разі необхідності, може бути не більшою ніж, розміщених одна напроти одної в поперечному приблизно, 13мм, принаймні тоді, коли вимірюваннапрямку вставок-клапанів Одна відносно одної ня здійснюють у межах області 18 промежини вивставки-клапани можуть бути встановлені таким робу У різних аспектах і конфігураціях даного вичином, що вони будуть паралельними чи не паранаходу можуть задаватися конкретні комбінації лельними одна одній, і кожна окрема вставкащодо м'якості, індивідуальної ВІДПОВІДНОСТІ розміклапан може бути прямою і/або вигнутою рам тіла, забезпечення зменшеного утворення складок між ногами користувача, забезпечення В одному з конкретних аспектів цього винахозниженого утворення подразнення на шкірі корисду внутрішня бокова частина 62 вставного клапантувача і поліпшеного захисту від протікань ного тканинного шару 176 встановлюється таким чином, що вона може складатися й обертатися навколо визначеної лінії згину чи іншої області На Фіг 1 зображено підгузок 10, виконаний ВІДОдержувана в результаті загнута частина може ПОВІДНО до цього винаходу, у вигляді зверху в розпотім виконуватись таким чином, що вона буде горнутому, нестиснутому стані (тобто, коли всі 14 13 53760 еластичні елементи, включаючи зборки і стяжки, сітчастим візерунком спінені матеріали, полімерні вилучені) Деякі частини конструкції показані з часперфоровані плівки, натуральні волокна (напритковими розрізами для більш ясного зображення клад, волокна з деревини чи бавовни), синтетичні внутрішньої частини підгузка 10, і поверхня підгузволокна (наприклад, поліефірні чи поліпропіленові ка, яка перебуває в контакті зі шкірою користувача, волокна), або з комбінацій натуральних і синтетиобернена до спостерігача ЗОВНІШНІ крайки підгузчних волокон Верхній лист 28 звичайно викориска визначають його периферію, у якій бокові пружтовується для того, щоб допомогти ізолювати шкікові облямівки, що проходять поздовжньо, познару користувача від рідин, які містяться в чені позицією 20 та кінцеві пружкові облямівки, що поглинаючій структурі 32 РІЗНІ ткані й неткані мапроходять поперечно, позначені позицією 22 Ботеріали можуть використовуватися для виготовкові крайки визначають отвори підгузка для розмілення верхнього листа 28 Наприклад, верхній щення ніг, і, у разі необхідності, виконані криволілист може виготовлятись з матеріалу, отриманого нійними і мають контур визначеної конфігурації аеродинамічним (видуванням) способом з розплаКінцеві крайки показані як прямі, але у разі необву чи способом, що передбачає ежектування висохідності, вони можуть бути виконані кривими кошвид кісним потоком повітря полюлефінових волокон Верхній лист також може являти собою Підгузок 10 звичайно включає пористий проникардне полотно зі зв'язками, що складається з кний для рідини верхній лист 28, по суті не пронинатуральних і/або синтетичних волокон кний для рідини задній лист ЗО, поглинаючу структуру 32, розташовану між верхнім листом і заднім Для цього опису, термін "неткана тканина" листом та з'єднану з ними, частину 46 контролю за означає тканину з тонколистового матеріалу, що викидом рідини, та еластомерні елементи, приформується без використання текстильних технозначені для надання еластичності облямівкам підлогій переплетення або плетіння Термін "тканини" гузка в областях стрічок для ніг і стрічки, що провикористовується для позначення всіх тканих, ходить по тали Частина контролю за викидом плетених і нетканих волокнистих матеріалів рідини розташована таким чином, що вона має Тканини верхнього листа можуть складатися, можливість передавати рідину в поглинаючу струпо суті, з гідрофобного і, по суті, не змочуваного ктуру, а поглинаюча структура включає утримуючу матеріалу, і цей гідрофобний матеріал може, у разі частину 48 Верхній лист 28, задній лист ЗО, понеобхідності, оброблятися поверхнево-активною глинаюча структура 32, частина 46 контролю за речовиною або оброблятися іншим способом для викидом рідини й еластичні елементи можуть бути надання йому необхідного рівня змочуваності та зібрані з використанням різних, добре відомих гідрофільності У конкретному варіанті втілення конфігурацій підгузка Крім цього, підгузок може даного винаходу, верхній лист 28 може бути з невключати систему внутрішніх бар'єрних клапанів, тканого поліпропіленового матеріалу, виготовлетаких, як утримуючі клапанні секції 144, розташоного з волокон, одержаних методом ежектування вані в безпосередній близькості до стрічок для ніг високошвидкісного потоку повітря, що складається підгузка з волокон ЩІЛЬНІСТЮ, приблизно, 2,8 - 3,2 деньє (denier), з яких формується тканина, яка має вагу Як це зображено на кресленні, верхній лист 28 одиниці площі приблизно 20 грам на кв м (г/м2) і і задній лист ЗО, взагалі, можуть мати однакові ЩІЛЬНІСТЬ приблизно 0,13г/см3 Поверхня цієї ткарозміри в довжину й у ширину, які звичайно вибинини може оброблятись певною КІЛЬКІСТЮ поверхрають більшими, ніж ВІДПОВІДНІ розміри поглинаюнево-активної речовини, наприклад, приблизно, чої структури 32 Верхній лист 28 з'єднаний шля0,28% поверхнево-активною речовиною типу TRIхом накладення з заднім листом ЗО, за допомогою TON Х-102, що поставляється компанією Юнюн чого визначається периферія підгузка 10 Області Кар-байд (Union Carbide) з офісом у МІСТІ Денбурі, стрічок, що проходять по тали, містять верхні часштат Коннектикут (Danbury, Connectikut) Ця поветини підгузка 10, які при НОСІННІ ПОВНІСТЮ або частрхнево-активна речовина може наноситися будьково закривають чи оточують талію або середню якими звичайними засобами, такими як розпиленнижню частину торса користувача Серединна чаня, вибивання, нанесення шару щіткою тощо стина 16 розташовується між і з'єднує між собою області 12 і 14 стрічок, що проходять по тали, та Поверхнево-активний матеріал, такий, як звивключає область 18 промежини, яка містить часчайна змочувальна речовина, може наноситися на тину підгузка 10, що при НОСІННІ розташовується середню секцію верхнього листового шару 28 для між ногами користувача, і закриває нижню частину забезпечення більшої змочуваності середньої секторса користувача Таким чином, область 18 проції, порівняно з іншою частиною верхнього листомежини являє собою область, де звичайно відбувого шару 28 У конкретних конфігураціях, попереваються повторювані викиди рідини в підгузок або чна ширина середньої секції може бути, по суті, в інший поглинаючий виріб одноразового викорисдорівнюючою чи меншою, ніж поперечна ширина тання частини 46 контролю за викидом рідини В альтернативних конфігураціях, ширина середньої секції Верхній лист 28 має поверхню, обернену до може, по суті, дорівнювати чи може бути меншою, тіла, що є гнучкою, м'якою на дотик і не подразнює ніж поперечний проміжок між парою клейких смушкіру користувача Крім того, верхній лист 28 може жок або інших зв'язків, застосовуваних для закріпмати менший ступінь гідрофобності, ніж утримуюлення утримуючої клапанної секції 144 на верхча частина 48, і бути досить пористим, щоб бути ньому листі 28 і для формування ущільнення у проникним для рідини і дозволяти рідині проникати вигляді бар'єра, що запобігає витоку, на задньому через и товщину Придатний верхній лист 28 може листі ЗО бути виготовлений із широкого діапазону матеріалів, таких, як пористі спінені матеріали, покриті Середня секція, оброблена поверхнево 16 15 53760 активною речовиною, може бути розташована, швидкісним потоком повітря, що має вагу одиниці приблизно, у центрі відносно центральної поздовплощі, яка дорівнює, приблизно, 0,4 -1 ,Оунцій/ярд жньої лінії підгузка, і може проходити, по суті, (13 - ЗЗг/м ) Шар матеріалу, одержаного ежектувздовж усієї довжини верхнього листового шару ванням високошвидкісним потоком повітря, може Як альтернатива, середня секція, оброблена поскладатися з волокон, виготовлених з поліпропіверхнево-активною речовиною, може бути виконалену або з сполуки типу співполімеру поліпропілена таким чином, що вона буде проходити вздовж ну/поліетилену тільки попередньо визначеної частини по довжині У випадках, коли в якості тканинного шару виверхнього листа користовується термічно зв'язана тканина, було б бажаним мінімізувати площу зони утворення зв'язУ різних конфігураціях цього винаходу тканинків на тканині для поліпшення її м'якості і візуальний шар, використовуваний у клапанних вставних них характеристик вставних клапанних елементів елементах 19 і/або клапанів 84, що проходять по Було б більш прийнятним, щоб площа зони утвотали, може бути, наприклад, виконаний з волоконрення зв'язків на тканині була менше 25% Ще ного матеріалу, аналогічного матеріалу, з якого більш прийнятним є, коли площа зони утворення виконаний верхній лист 28, чи з аналогічного мазв'язків на тканині менша від 15% Відсоток площі теріалу, з якого виконана частина 46 контролю за зони утворення зв'язків може вимірюватись за довикидом рідини Приклади цих матеріалів включапомогою аналізу відбитка візерунка зв'язків, отриють, але не обмежуються, матеріали, отримані маного за допомогою штампа сполучнометодом ежектування високошвидкісного потоку го/видавлюючого візерунка повітря, шаруваті матеріали, тобто такі, що складаються з шарів, отриманих методом ежектування У різних конфігураціях цього винаходу, в яких високошвид кісного потоку повітря, матеріалу, вибрані матеріали або компоненти, такі, як бар'єротриманого в аеродинамічний спосіб з розплаву, і ні клапани, забезпечені утримуючими клапанними матеріалу, отриманого методом ежектування висекціями 144, і/або кишенькової секції 84, що просокошвидкісного потоку повітря (SMS), матеріали, ходить по тали, виконані таким чином, що вони є отримані аеродинамічним способом з розплаву, проникними для газу, але забезпечують опір і обшаруватий матеріал із шарів, отриманих ежектумежену проникність для рідин, цей матеріал чи ванням високошвидкісним потоком повітря і матекомпонент, що справляє опір для рідини, може ріалу, отриманого аеродинамічним способом з мати конструкцію, яка здатна витримувати тиск розплаву, матеріал, отриманий ежектуванням виводяного стовпа, принаймні, приблизно 45см, по сокошвидкісним потоком повітря з утворенням суті, без протікань через нього Придатна технолоґратчастої структури, кардна тканина з точковими гія визначення опірності матеріалу проникненню зв'язками, сформованими у тепловий спосіб, кардрідини описана у Федеральному стандарті метона тканина зі зв'язками, сформованими прохідним дик випробувань FTMS 191 спосіб 5514 від 31 групотоком повітря, коформні матеріали і матеріали з дня 1968 року водневими зв'язками Інші звичайні матеріали, Задній лист ЗО може складатись із проникного такі, як полімерна плівка, також можуть застосовудля рідини матеріалу, але більш прийнятне місватися в бар'єрних клапанних компонентах У контить матеріал, сконфігурований таким чином, що кретних аспектах цього винаходу компоненти бавін, по суті, є непроникним для рідини Наприклад, р'єрного клапана можуть бути виконані з типовий задній лист може бути виготовлений з матеріалу, що є проникним тільки для газу, такого тонкої полімерної плівки, чи іншого гнучкого і не як навколишнє повітря Альтернативні конфігурації проникного для рідини матеріалу Такі "гнучкі" маданого винаходу можуть включати бар'єрні клапатеріали є еластичними і легко підганяються до ни, що виконані з матеріалу, який створює опір для загальної форми і контурів тіла користувача Задпроходу рідини, такої, як сеча Наприклад, бар'єрні ній лист ЗО сприяє запобіганню змочуванню видіклапанні секції клапанних вставних елементів моленнями, що містяться в поглинаючій структурі 32 жуть включати тканинний шар, виконаний із шарувиробів, таких, як простирадла і верхній одяг, які ватого матеріалу, шари якого складені з матеріаперебувають в контакті з підгузком 10 лу, отриманого на основі ежектування високошвидкісним потоком повітря, шару матеріаУ конкретних варіантах втілення даного виналу, одержаного аеродинамічним способом з розходу задній лист ЗО виготовлений з поліетиленової плаву і шару матеріалу, отриманого ежектуванням плівки, що має товщину, приблизно, від 0,012 мівисокошвидкісним потоком повітря (SMS) Наприліметрів (0,5міл) до, приблизно, 0,051 міліметрів клад, бар'єрні клапанні секції клапанних вставних (2,0міл) Наприклад, і проілюстрованому варіанті елементів можуть бути виконані з матеріалу SMS, втілення, задній лист являє собою плівку, що має що має вагу одиниці площі, яка дорівнює, приблитовщину, приблизно, 0,032мм (приблизно 1,25міл) зно, 0,60 - 0,75унцій/ярд2 (20 - 25г/м2) Шари матеВ альтернативних конструкціях задній лист може ріалу, виконаного на основі ежектування високомістити шар тканого чи нетканого волокнистого швидкісним потоком повітря, можуть складатись з матеріалу, що був цілком чи частково сконструйополіпропіленових волокон і шар матеріалу, отриваний або оброблений таким чином, щоб одержаманого аеродинамічним способом з розплаву, моти необхідний рівень проникності рідини в вибраже бути так само виконаний з поліпропіленових них областях заднього листа, які безпосередньо волокон, отриманих аеродинамічним способом з примикають до поглинаючої структури Наприклад, розплаву Як альтернатива, бар'єрні клапани мозадній лист тканого типу може складатись з поліжуть бути виконані з використанням шару матеріпропіленового матеріалу, виготовленого методом алу, отриманого способом ежектування високоежектування високошвидкісним потоком повітря, з вагою одиниці площі, приблизно, 0,5унцій/ярд2 18 17 53760 2 (17г/м ), що покритий з утворенням теплових зв'язмогли також використовуватись для взаємоз'єдків шаром витягнутої поліпропіленової плівки занання та складання разом різних інших складових втовшки, приблизно, 0,0006 дюйму (приблизно частин описуваного тут виробу 0,015мм) і вагою одиниці площі, приблизно, В описаному варіанті втілення даного винахо2 14,5г/м Задній лист ЗО звичайно являє собою ду верхній листовий шар 28 розташовується і зазовнішнє покриття виробу У разі необхідності, кріплюється таким чином, що він прикріплюється і однак, виріб може містити окремий елемент зовнакладається на задній листовий шар ЗО, для того, нішнього покриття, що являє собою доповнення до щоб він утримував і ніс утримуючу частину 48 та заднього листа частину 46 контролю за викидом рідини між заднім листовим шаром і верхнім листовим шаром ОбЗадній лист ЗО, у разі необхідності, може лямовувальні бокові області верхнього листового включати мікропористий, матеріал, який "пропусшару 28 функціонально з'єднані з ВІДПОВІДНИМИ кає повітря", що дозволяє парам виходити з пооблямовувальними боковими областями заднього глинаючої структури 32, але запобігає витоку челистового шару ЗО Кожна з приєднаних обляморез задній лист рідких виділень Наприклад, задній вувальних бокових областей верхнього листового лист, що пропускає повітря, може виготовлятись з шару і заднього листового шару розміщена попемікропористої полімерної плівки чи нетканого маречно і за межами відповідної бокової пружкової теріалу, що був покритий або у будь-який інший області частини 46 контролю за викидом рідини У спосіб оброблений так, що він набуває необхідноконкретних конфігураціях цього винаходу верхній го рівня проникності для рідини Наприклад, підлист 28 може включати приєднані облямовувальні хожа мікропориста плівка являє собою матеріал бокові області, що розміщені поздовжньо за меРМР-1, що поставляється компанією Міцуі Тоацу жами кінцевих бокових областей утримуючої часКемікалз, Інк (Mitsui Toatsu Chemicals, Inc) з офітини 48 і/або частини 46 контролю за викидом рісами в м Токіо, ЯПОНІЯ, або пол юл ефі нову плівку дини Точно так само задній лист ЗО може ХКО-8044, що поставляється компанією ЗМ Комвключати приєднані облямовувальні кінцеві облапані (ЗМ Company) місто Мінеаполіс, штат Мінесості, які можуть розміщатися вздовж довжини і за та (Minneapolis, Minnesota) Задній лист також момежами кінцевих пружкових областей утримуючої же мати тиснення або на нього іншим способом частини та/або частини контролю за викидом може наноситись матова обробка для того, щоб у рідини нього був більш естетично приємний вид Розмір заднього листа ЗО звичайно визначається розміЕластичні елементи для розміщення ніг, такі, ром поглинаючої структури 32 і конкретно вибраяк елементи, сформовані за допомогою еластичною конструкцією підгузка Задній лист ЗО має взаних вставних секцій 142 для розміщення ніг, розгалі, наприклад, Т-подібну форму або "І-подібну ташовуються поблизу до периферії підгузка 10 форму", чи модифіковану форму у вигляді піскововздовж кожної з поздовжніх бокових пружкових го годинника, і може виступати за межі ЗОВНІШНІХ областей 20 Еластичні елементи для розміщення крайок поглинаючої структури 32 на визначену ніг можуть бути з'єднані або з обома листовими відстань, таку, як відстань, що знаходиться в діашарами, верхнім і заднім, для формування еласпазоні, приблизно, від 1,3 сантиметру до 5,0 сантичних бокових облямівок підгузка, чи можуть бути тиметрів (від 0,5 до 2,0 дюймів), ДЛЯ утворення встановлені таким чином, щоб вони могли стягувабокових облямівок ти й утримувати підгузок 10 навколо ніг користувача для забезпечення еластичних манжет для ніг Верхній лист 28 і задній лист ЗО з'єднані чи інабо вирізів для ніг Еластичні елементи, що прохоакше зв'язані разом, так сказати "поверхня до подять по тали, такі, як елементи, сформовані боковерхні", і таким чином, що забезпечується їх взаєвою секцією 82 елемента 80, що проходить по тамна функціональна взаємодія Вживаний тут ли, можуть також розташовуватися в термін "зв'язані", охоплює конфігурації, в яких вербезпосередній близькості до однієї чи до обох кінхній лист 28 безпосередньо з'єднаний із заднім цевих крайок підгузка 10 для формування еластилистом ЗО шляхом прикріплення верхнього листа чних стрічок, що проходять поталії 28 безпосередньо до заднього листа ЗО, і конфігурації, в яких верхній лист 28 з'єднується з заднім Еластичні елементи секції для розміщення ніг і листом ЗО шляхом прикріплення верхнього листа секції виробу, що проходить по тали, прикріплю28 до проміжних елементів, які, у свою чергу, приються до виробу в такому стані, щоб вони могли кріплюються до заднього листа ЗО Верхній лист стягуватися, так щоб при нормальній деформова28 і задній лист ЗО можуть прикріплюватися безпоній конфігурації еластичні елементи могли б ефексередньо один до одного в окремих областях, тативно стягувати виріб Еластичні елементи можуть ких, як область вздовж периферії підгузка, за доприкріплятись з можливістю забезпечення еластипомогою придатного механізму прикріплення (не чного стискання за допомогою ряду способів, напоказаний), такого як клей, зв'язки, отримані за приклад, еластичні елементи можуть бути розтягдопомогою ультразвуку, теплові зв'язки або будьнуті і закріплені, у той час, як ВІДПОВІДНИЙ які ІНШІ методи з'єднання, ВІДОМІ В даній області компонент виробу перебуває в нестисненому статехніки Наприклад, для прикріплення верхнього ні Як альтернатива, цей компонент може бути листа 28 до заднього листа ЗО можуть використостиснутий, наприклад, у вигляді плісировки, й елавуватися однорідний безперервний шар клею, шар стичні елементи можуть бути закріплені та приєдклею, нанесений візерунками, візерунок з розпинані до цього компонента в ослабленому чи неленого клею або упорядковані окремі лінії, спіралі розтягнутому стані Для зборки ВІДПОВІДНИХ чи плями конструкційного клею Було б більш прикомпонентних секцій виробу можуть використовуйнятним, щоб вищеописані механізми приєднання ватися ІНШІ засоби, такі як еластичний матеріал, 20 19 53760 що стискається під впливом тепла ПЛІВКОВІ неткані ламінати, у частині виробу, що проходить по тали, вздовж його поперечного наЕластичні елементи, такі, як еластомерні елепрямку для формування клапана або загородженменти 110, 118, 138 і 68, можуть мати цілий ряд ня, що проходить по тали Ці матеріали, однак, різних конфігурацій Наприклад, ширина індивідузвичайно поводяться аналогічно Коли ці матеріаальних еластичних елементів може змінюватись ли розтягуються, вони можуть мати тенденцію до від, приблизно, 0,08 міліметрів (0,003 дюймів) до, звуження, через що їх ефективна ширина зменшуприблизно, 25 міліметрів (1,0 дюйма) чи більше ється Коли вони скорочуються, вони мають тенЕластичні елементи можуть являти собою окрему денцію формувати відносно великі складки, які смужку з еластичного матеріалу, чи можуть містипроходять, по суті, вздовж напрямку розтягання ти кілька паралельних чи непаралельних смужок з Наявність таких складок може привести до того, еластичного матеріалу, і еластичні елементи мощо бар'єрні клапани, зокрема, клапани, що прохожуть застосовуватися з прямолінійним чи вигнутим дять по тали, можуть складатися, внаслідок чого розташуванням У тому випадку, коли використопогіршується їх здатність залишатися відкритими вується кілька смужок, індивідуальні смужки модля прийому і для повної затримки виділень тіла жуть бути виготовлені таким чином, що вони букористувача Крім цього, коли звичайні матеріали дуть забезпечувати, по суті, рівні сили пружності, стискаються, вони мають тенденцію зменшення чи можуть бути виготовлені таким чином, що вони загальної жорсткості, і це зменшення жорсткості забезпечуватимуть різні сили пружності Наприскладового матеріалу також може призвести до клад, індивідуальні смужки можуть мати різний згортання або до складання бар'єрних клапанів, діаметр або інший розмір, чи можуть бути сконфічерез що зменшується їх ефективність гуровані з різною величиною подовження, забезпечуючи, таким чином, градієнт чи інший показник Як було визначено, в окремих структурах бапружного розтягування У випадку, коли смужки не р'єрних клапанів, таких, як ламінати (шаруваті мапаралельні, дві чи більша КІЛЬКІСТЬ смужок можуть теріали), які включають окремі і розділені еластичперетинатися чи мати взаємні зв'язки з еластичні нитки, можуть формуватися структури, в яких ним елементом, виконані іншим способом Еласможуть бути усунуті недоліки структур відомого тичні елементи можуть прикріплюватися до ВІДПОрівня техніки При розтяганні, виті ламінати, викоВІДНИХ компонентів підгузка кожним зі способів, які нані ВІДПОВІДНО до цього винаходу, по суті, дозвоВІДОМІ в цій галузі техніки Наприклад, еластичні ляють усунути небажаний ефект утворення склаелементи можуть бути з'єднані за допомогою ульдок, який звичайно спостерігається по площині тразвуку, нагрівання і можуть бути закріплені під бар'єрного клапана чи вздовж передбачуваного тиском з використанням ряду сполучних візерунків напрямку розтягання Було б бажаним, щоб величи за допомогою клею прикріплені до підгузка 10 з чина розтягання не перевищувала б величину повибраними візерунками нанесення термоклею чи довження, при якій еластичні нитки були зібрані в іншого типу клею Наприклад, можуть використошарувату структуру При повному розтяганні і повуватися візерунки нанесення клею у вигляді роздовженні витий ламінат може розташовуватися, по пилення або спіралі суті, по площині При звільненні витого ламінату і при його еластичному стисканні дрібні складки У конкретних варіантах втілення даного винадостатнього розміру і їх частота утворення можуть ходу, наприклад, кожна еластична смужка, звиз'являтися у вигляді зморщечок чи поглиблень чайно, виготовляється з ЩІЛЬНІСТЮ, що лежить у матеріалу, розташованих, по суті, перпендикулярдіапазоні, приблизно, 77 -1050 деситекс (dtx) Крім но напрямку стискання Дрібні зморшки можуть того, еластичні елементи можуть звичайно бути поліпшити жорсткість структури клапана, і можуть прямими чи вигнутими Наприклад, вигнуті еласполіпшити його здатність залишатися відкритим тичні елементи можуть бути вигнуті всередину в для прийому ВІДХОДІВ Виті ламінати, виконані ВІДнапрямку до поздовжньої центральної лінії підгузПОВІДНО до цього винаходу, по суті, дозволяють ка У конкретних варіантах втілення кривизна елауникнути утворення звужень при розтяганні Крім стичних елементів може бути, а може не бути, цього, геометрія витих ламінатів сама по собі відісконфігурована чи розташована симетрично відграє важливу роль у функціонуванні матеріалів, носно поздовжньої центральної лінії підгузка Виколи вони використовуються як структура бар'єргнуті еластичні елементи можуть мати кривизну, ного загородження, такого, як зображені загорощо згинається у напрямку всередину та у напрямджувальні і/або утримуючі клапанні структури, які ку назовні, так, що вони будуть дзеркально вигнуті проходять поталії Розташування ниток також моодин відносно до одного, і центр еластичного ележе відігравати велику роль у заданні функціональмента може бути зміщений по довжині на певну них можливостей різних конфігурацій ламінатів відстань у напрямку або до передньої стрічки, що проходить потали, або до задньої стрічки, що проходить по тали, підгузка для забезпечення необхідного припасування й охайного зовнішнього вигляду Звичайні вироби мають різні бар'єрні клапанні структури, такі, як стримуючі клапани 144 і кишенькові секції 84, що проходять по тали, в їх областях, що проходять по тали, і/або областях для установки ніг, Наприклад, такі вироби зазвичай містять вбудовані одношарову чи багатошарову частину матеріалу, такого як полімерні плівки і Було визначено, однак, що ідентифікація звичайних типів матеріалів або набору матеріалів не була адекватною для формування досить ефективних і надійних бар'єрних клапанних структур Було виявлено, що дія й ефективність бар'єрної клапанної структури залежить від конкретних комбінацій властивостей і характеристик поводження матеріалів, що застосовуються для складання і побудови складних бар'єрних клапанів Наприклад, введення клапана, складеного з поліуретанової плівки або плівкового ламінату в стріч 22 21 53760 ку виробу, що проходить по тали, і розміщення клапанну чи кишенькову секцію 84 Бокова секція клапана, що складається з нетканого тканинного може бути, наприклад, з'єднана з поверхнею верхламінату з матеріалу типу SMS (шар матеріалу, нього листа 28, оберненою до тіла Клапанна чи одержаний ежектуванням високошвидкісним потокишенькова секція 84 клапанного елемента 80, що ком повітря, шар матеріалу, отриманий аеродинапроходить по тали, включає, по суті, фіксовану мічним способом з розплаву, шар матеріалу, одепружкову частину 102, прикріплену до виробу ржаний ежектуванням високошвидкісним потоком вздовж і в безпосередній близькості до краю бокоповітря) у стрічку виробу, що проходить по тали, вої секції 82, і яка включає еластичну, зібрану руне дозволяє надійно сформувати досить ефективхому пружкову частину 104, що у поздовжньому ну бар'єрну клапанну структуру Важливо додатконапрямку відділена від фіксованої пружкової часво одержати матеріали з конкретними фізичними тини 102 на певній відстані Кишенькова секція, властивостями, а одною з необхідних фізичних таким чином, формує функціональну конструкцію властивостей клапанного елемента є його жорстзагородження, що проходить потали, і конструкцію кість клапана, що проходить поталії Кишенькова секція також включає, по суті, непроникний для рідини Необхідна жорсткість бар'єрного клапанного кишеньковий бар'єрний шар 106 і кишеньковий елемента може досягатись у різні способи Напритканинний шар 108, з'єднаний шляхом накладення клад, до сприяючих їй чинників належать вага на бар'єрний кишеньковий шар Матеріал кишені одиниці площі матеріалу клапана, жорсткість або може, наприклад, складатися з тканого чи неткамодуль окремих компонентів, наявність клею чи ного матеріалу, а в більш прийнятних варіантах інших сполучних матеріалів, доданих до шаруватої шар матеріалу є нетканим Численні окремі, еласструктури в клапанному елементі, візерунок нанетичні кишенькові елементи 110, що проходять посення і розподіл клею або зв'язків, наявність зваперечно, накладені один на одний, функціонально рювання чи ультразвукової обробки, КІЛЬКІСТЬ І з'єднані між бар'єрним кишеньковим шаром 106 і подовження індивідуальних еластичних ниток, кишеньковим тканинним шаром 108, утворюючи використовуваних у бар'єрній клапанній структурі, еластичний поясний кишеньковий композит 112, геометрія розташування ниток у бар'єрному клащо зібраний, по суті, вздовж поперечного напрямпані, наявність і напрямок складок у бар'єрному ку 24 і має можливість еластичного розтягання клапані та КІЛЬКІСТЬ шарів компонентів, що склапринаймні вздовж поперечного напрямку Аналогідають бар'єрний клапан чно, еластичні елементи 118 можуть бути встаноКонкретні аспекти цього винаходу можуть влені в композиті 112 для того, щоб створити фунвключати ВІДМІТНІ комбінації розмірів і жорсткості кціональну еластичність бокової секції 82 компонентів Наприклад, жорсткість стримуючого Зображене розташування включає еластичні елеклапана може мати величину жорсткості за Гурлі менти, що розташовані, по суті, паралельно один (Gurley), що вимірюється в зразку, вздовж попеодному, але, у разі необхідності, можуть включати речного напрямку 24 виробу, яка становить, приІНШІ відділені конфігурації і розташування еластинаймні, приблизно 10 міліграм сили (мгс) В інших чних елементів Було б більш прийнятним, щоб аспектах жорсткість за Гурлі в поперечному натканинний шар 108 був би встановлений таким прямку по секції утримуючого клапана може склачином, що він розташовується напроти шкіри кодати не більше ніж, приблизно, 250мгс І, у разі ристувача, хоча бар'єрний шар 106, у разі необнеобхідності, може бути не більшою ніж, приблизхідності, може бути розміщений у безпосередній но, бОмгс для забезпечення поліпшених властивоблизькості до шкіри користувача Придатні конфістей Крім цього, вставна секція для розміщення гурації поясного кишенькового елемента 80 описаніг може мати величину жорсткості за Гурлі, виміні в заявці на американський патент, реєстраційрювану в зразку вздовж поперечного напрямку 24 ний № 560 525, що була подана 18 грудня 1995 р , виробу, яка становить, принаймні, приблизно, 11 автора Д Р Лок з назвою ПОГЛИНАЮЧИЙ ВИРІБ міліграм сили (мгс), і більш прийнятно, принаймні, З ПОЛІПШЕНИМИ ЕЛАСТИЧНИМИ КРАЯМИ І приблизно, ЗОмгс В інших аспектах жорсткість за СТРИМУЮЧОЮ СИСТЕМОЮ (D R Laux, AN ABГурлі в поперечному напрямку вставної секції для SORBENT ARTICLE WITH IMPROVED ELASTIC розміщення ніг може бути не більшою, ніж, приMARGINS AND CONTAINMENT SYSTEM) (облікоблизно, 250мгс, і в разі потреби, може бути не бівий номер патентного повіреного № 11, 091), польшою, ніж, приблизно, 120мгс для забезпечення вний опис якої включено тут як посилання таким досягнення поліпшених властивостей У різних чином, що він узгоджується з даним описом конфігураціях цього винаходу жорсткість за Гурлі вставної секції для розміщення ніг (вимірюється Вставний клапанний бар'єрний шар 174 може стосовно зразка, взятого вздовж поперечного наскладатися з різних матеріалів, таких, як полімерні прямку поглинаючого виробу), посуп, дорівнює чи плівки, тканини чи їх комбінації, які мають відносно більша, ніж поперечна жорсткість за Гурлі утримунизький ступінь проникності для рідин Полімерні ючої клапанної секції вставного клапанного компоплівки можуть бути, наприклад, виготовлені з понента люлефінів, поліефірів, поліамідів тощо, а також з їх комбінації Тканини можуть бути тканими чи неЗображений на Фіг1, 2 і 3 виріб типу підгузок тканими, і неткані матеріали можуть включати ша10, у разі необхідності, може мати еластичну стріруваті матеріали із шарів матеріалу, отриманого чку, що проходить потали, сформовану кишенькоежектуванням високошвидкісним потоком повітря вим елементом 80, який проходить по тали, що матеріалу, одержаного аеродинамічним способом може включати подовжену в поперечному і поздоз розплаву - матеріалу, отриманого ежектуванням вжньому напрямку бокову секцію 82, і подовжену в високошвидкісним потоком повітря (SMS), матеріпоперечному та поздовжньому напрямку бар'єрну 24 23 53760 2 ал, одержаний аеродинамічним способом з розниці площі не більшу, ніж, приблизно, 272г/м 2 плаву, і аркуші нетканих кардних матеріалів і т і, а (приблизно 8 унцій/дюйм ) Як альтернатива, вага також їх комбінації Щодо проходу рідини через одиниці площі може бути не більшою ніж, прибли2 товщину, бар'єрний шар конструюється таким чизно, 136г/м2 (приблизно 4унцм/дюйм ) І в разі поном, щоб він мав властивості опору напору водятреби може бути не більшою ніж, приблизно, 34г/м ного стовпа, що є достатнім для забезпечення (приблизно 1унція/дюйм) функціонально ефективного бар'єра проходу ріНаприклад, вставний клапанний тканинний дин, таких, як сеча шар може виготовлятись з нетканої тканини, що складається з поліпропіленових волокон, у якому Вставний клапанний бар'єрний шар 174 може значення деньє волокон дорівнює не більше ніж, складатися, наприклад, з литої плівки з тисненням приблизно, 5 деньє, а вага одиниці площі матеріазавтовшки, приблизно, 0,015мм (приблизно 0,0006 2 лу становить, приблизно, 17г/м (приблизно дюйма), такої, як плівка типу СТ ХЕМ400 1, чи плі2 0,5унцій/дюйм ) Як альтернатива, деньє волокон у вки, одержаної способом екструзії з роздуванням, шарі матеріалу може бути не більшим ніж, приблищо має товщину, приблизно 0,010мм (приблизно зно, 3 деньє, і, у разі необхідності, може бути не 0,0004 дюйма), такої, як плівка типу XSF-367 Прибільшим ніж, приблизно, 2,5 деньє датні плівки поставляються компанією Консолідейтид Термопластикс (Consolidated Thermoplastics), Більш прийнятні структури виробу, виконаного яка має офіс у МІСТІ Чіпеуа Фолз, штат Вісконсин ВІДПОВІДНО до цього винаходу, можуть бути сфор(Chippewa Falls, Wisconsin) Бар'єрний шар також мовані з кожною вставкою-клапаном 19, з'єднаним може складатися з стоншеної розтягуванням плівбезпосередньо або опосередковано з ВІДПОВІДНОЮ ки, що має товщину, приблизно 0,0089мм (приблисекцією оберненого всередину і виконаної з боку зно 0,00035 дюйма), такої, як плівка типу ХР1024А тіла поверхні верхнього листового шару 28 У разі виробництва фірми Едісон Плестикс (Edison Plasнеобхідності, вставка-клапан може бути з'єднана tics), що має офіс у МІСТІ Макалестер, штат Оклабезпосередньо або опосередковано з ВІДПОВІДНОЮ хома (Маса І ester, Oklahoma) Як альтернатива, поверхневою областю заднього листового шару бар'єрний шар може складатись з використанням ЗО У варіанті втілення, зображеному на Фіг 1, елапроникної для повітря плівки завтовшки, приблизстичні вставки-клапани 19 проходять вздовж, по но, 0,0050мм (приблизно 0,0002 дюйма), такої, як суті, усієї довжини серединної області 16 підгузка плівка типу BF-303, виробництва компанії Екксон 10 Як альтернатива, вставні клапанні елементи Плестикс (Exxon Plastics), що має офіс у МІСТІ Х'Юможуть проходити по всій довжині підгузка 10, або стон, штат Техас (Houston, Texas) на будь-яку іншу придатну довжину з утворенням структури з еластичне стисливих ЛІНІЙ, необхідних Вставний клапанний тканинний шар 176 являє для конкретної конструкції підгузка собою, більш прийнятно, по суті, безперервний шар, а вставна область 136 тканинного шару, більш прийнятно, є безперервною з утримуючою клапанною областю 63 Крім цього, тканинний шар 176 може бути, по суті, несегментованим, цільним шаром Тканина вставки-клапана може являти собою різні тканини, такі, як неткані тканини з дуже тонких волокон, тобто волокон з низьким значенням деньє і з низькою вагою на одиницю площі Приклади придатних нетканих матеріалів включають поліпропіленові матеріали, виготовлені ежектуванням високошвидкісним потоком повітря, двокомпонентні поліпропіленові-поліетиленові матеріали, виготовлені ежектуванням високошвидкісним потоком повітря, матеріали, отримані аеродинамічним способом з розплаву, SMS матеріали, кардні матеріали зі зв'язками, сформованими прохідним потоком повітря, кардні матеріали з точковими зв'язками тощо, а також їх комбінації У конкретних варіантах втілення тканина може складатися з поліпропілену, отриманого ежектуванням високошвидкісним потоком повітря, що включає, приблизно, 0 - 8% поліетиленового співполімеру, і, більш прийнятно, включає, приблизно, 3% поліетиленового співполімеру У більш прийнятних конфігураціях вставний клапанний тканинний шар 176 може мати вагу одиниці площі не меншу, ніж, приблизно, 3,4г/м2 (приблизно 0,1унцій/дюйм2) Як альтернатива, вага одиниці площі може бути не меншою, ніж, приблизно, 10,2г/м2 (приблизно О.Зунци/дюйм2) І, у разі необхідності, може бути не меншою, ніж, приблизно, 13,6г/м2 (приблизно 0,4 унци/дюйм2) В інших аспектах, тканинний шар 136 може мати вагу оди Зокрема, кожна з вставок-клапанів з'єднана вздовж свого ВІДПОВІДНОГО увігнутого у напрямку всередину контуру 15 кінцевої крайки заднього листового шару Кожен з бокових пружкових контурів 15 може мати поздовжню довжину 54, яка, більш прийнятно, проходить цілком через область 18 промежини, і яка може проходити вздовж, принаймні, приблизно, 20 ВІДСОТКІВ від загальної поздовжньої довжини 180 виробу В інших конфігураціях поздовжня довжина 54 бокового контуру може складати, принаймні, приблизно, ЗО ВІДСОТКІВ, як альтернатива, може бути, принаймні, приблизно, 40 ВІДСОТКІВ, і, у разі необхідності, може складати до 100 ВІДСОТКІВ ВІД загальної поздовжньої довжини 180 виробу Еластичні елементи, призначені для розташування ніг у зображеному підгузку 10, можуть бути сформовані особливими вставними секціями 142 для розміщення ніг вставок-клапанів 19 Кожна вставна секція 142 для розміщення ніг може мати довжину, що проходить, принаймні, вздовж, приблизно, 20-ти ВІДСОТКІВ від загальної поздовжньої довжини 180 виробу В інших конфігураціях, кожна вставна секція 142 для розміщення ніг може проходити вздовж, принаймні, приблизно, 30-ти ВІДСОТКІВ, І, як альтернатива, принаймні, приблизно вздовж 40-ка ВІДСОТКІВ ВІД поздовжньої довжини 180 виробу для забезпечення поліпшеної ефективності Якщо необхідно, кожна вставна секція для розміщення ніг може проходити вздовж довжини, що може складати до 100 ВІДСОТКІВ ВІД загальної поздовжньої довжини виробу для забезпечення додаткового ущільнення і стримування Як альте 26 25 53760 рнатива, кожна вставна секція для розміщення ніг щення ніг тканинного шару для формування може мати конфігурацію у вигляді перемички еластичного композитного матеріалу, який, по суті, вздовж довжини, що складає не більше ніж, приє зібраним у поздовжньому напрямку У конкретблизно, 80 ВІДСОТКІВ, і, у разі необхідності, не більних варіантах конфігурації вставна область 134 ше ніж, приблизно, 70 ВІДСОТКІВ від загальної побар'єрного шару і тканинна шарова область 136 здовжньої довжини виробу для забезпечення можуть, по суті, мати однакові розміри Еластичні необхідних функціональних якостей і вартісної елементи можуть бути встановлені в будь-якому ефективності необхідному напрямку чи конфігурації, такій, як паралельна, непаралельна, пряма, вигнута або з Крім цього, кожна вставна секція 142 для розвикористанням їх комбінацій Як альтернатива, уся міщення ніг може мати конфігурацію у вигляді певставна частина для розміщення ніг вставкиремички, що з'єднує ВІДПОВІДНИЙ увігнутий боковий клапана або частина стримуючого клапана усієї пружковий контур 15 заднього листового шару вставки-клапана може також розміщатися в погливздовж довжини 182, яка проходить, принаймні, наючому виробі паралельно, не паралельно, пряприблизно, вздовж 20-ти ВІДСОТКІВ бід протягу помо, вигнуто чи в будь-якій їх комбінації Було б здовжньої довжини 180 виробу В інших конфігубільш прийнятним, щоб тканинна шарова область раціях кожна вставна секція 142 для розміщення 136, зокрема, відігнута частина 170 зовнішньої ніг може мати конфігурацію у вигляді перемички, бокової сторони була б розташована таким чином, що з'єднує ВІДПОВІДНИЙ увігнутий боковий пружкощо вона розміщається напроти шкіри користувача вий контур 15 заднього листового шару вздовж У разі необхідності, бар'єрна шарова область 134 довжини 182, яка проходить, принаймні, приблизможе вибиратись для розміщення в безпосередній но, вздовж 30-ти ВІДСОТКІВ, а як альтернатива, приблизькості до шкіри користувача наймні, приблизно вздовж 40-ка ВІДСОТКІВ ВІД поздовжньої довжини 180 виробу, щоб забезпечити У конкретних аспектах зображена бар'єрна поліпшену ефективність Якщо необхідно, кожна шарова область 134 має, по суті, таку ж протяжвставна секція для розміщення ніг може мати конність, як і відповідна вставна секція 142 для розфігурацію у вигляді перемички вздовж довжини, міщення ніг, принаймні, у частині вставної секції яка може складати до 100 ВІДСОТКІВ загальної подля розміщення ніг, яка перемикає й охоплює Сздовжньої довжини виробу, щоб забезпечити доподібний проміжок, сформований кінцевими крайдаткове ущільнення і стримування Як альтернаками ВІДПОВІДНОГО бокового контуру заднього листа тива, кожна вставна секція для розміщення ніг ЗО Бар'єрний шар 174 може проходити, чи може може мати конфігурацію у вигляді перемички не проходити, як буде потрібно, у прилягаючу вздовж довжини, що складає не більше ніж, приутримуючу клапанну секцію 144 вставного клапанблизно, 80 ВІДСОТКІВ, і, у разі необхідності, не більного елемента ше ніж приблизно 70 ВІДСОТКІВ від загальної поздоЯк це видно на Фіг 4 і 6, вставна область 136 вжньої довжини виробу для забезпечення для розміщення ніг тканинного шару 176 може необхідних функціональних якостей і вартісної розташовуватись в безпосередній близькості і ефективності приєднуватись до першої, відносно оберненої всередину, поверхні 148 бар'єрного шару 174 У конкретних аспектах даного винаходу вставОбернена назовні бокова частина 170 тканинного ки-клапани 19 сконфігуровані таким чином, що шару проходить за межі першого, відносно обервони, по суті, не перетинають місця розміщення неної назовні, бокового краю 140 бар'єрного шару кишенькових елементів 80, що проходять ВІДПОВІ174, і тканинний шар має відповідну першу ЛІНІЮ ДНО до цього, вставки-клапани можуть бути викозагину чи область 188, яка розташована, у загальнані таким чином, що вони закінчуються в позиціному випадку, у безпосередній близькості до бокоях, які просторово віднесені від кінцевих крайок вої крайки 140 бар'єрного шару Бокова частина кишенькових секцій 84 кишенькових елементів, які 170 тканинного шару функціонально складена і проходять поталії обгорнута навколо бокового краю 140 бар'єрного На Фіг 1, 4 І 6 можна бачити, що кожна з бокошару, щоб, таким чином, закрити в результаті вих облямівок заднього листового шару ЗО, взагаотриманий обгорнений край бар'єрного шару Ткалі, визначає його площину, і кожна з вставних секнинна шарова бокова частина 170 потім проходить цій 19 для розміщення ніг сконструйована таким вздовж другої основної поверхні 149 бар'єрного чином, що вона проходить за межі ВІДПОВІДНОГО шару 174 у напрямку до центра виробу Було б увігнутого бокового пружкового контуру 15 задньобільш прийнятним, щоб тканинна бокова частина го листового шару ЗО на певній відстані 184, і при 170 розташовувалася би, по суті, над усією другою такій конфігурації, в якій вони розташовуються, по основною поверхнею 149 бар'єрної шарової обласуті, у межах і, по суті, паралельно площині відпості 134 у вставній секції 142 для розміщення ніг, і, відної бокової задньої листової облямівки по суті, повністю закривала б другу основну повеУ різних варіантах конфігурації даного винахорхню частини бар'єрного шару, яка розміщена у ду кожна вставна секція 142 для розміщення ніг вставній секції 142 для розміщення ніг ВІДПОВІДНО, може включати вставну область 134 для розмітканинна бокова частина 170 може бути розміщещення ніг бар'єрного шару 174, вставну область на між бар'єрним шаром і шкірою користувача 136 для розміщення ніг тканинного шару 176 і першу структуру з першої множини окремих еластиЛІНІЯ 188 згину просторово віднесена від перчних елементів 138, які проходять поздовжньо, шого краю 140 бар'єрного шару на відстань 190 розташованих між вставною областю для розмі(див Фіг 6), що становить не більше ніж, приблизщення ніг бар'єрного шару і взаємодіючими ВІДПОно, 8мм Як альтернатива, ЛІНІЯ 188 згину віднесеВІДНИМИ частинами вставних областей для розміна від першого краю 140 бар'єрного шару на від 28 27 53760 стань, що складає не більше ніж, приблизно, 4мм і, няно з КІЛЬКІСТЮ клею, приміщеною у місцях розу разі необхідності, не більше ніж, приблизно, 2мм, ташування першої множини еластомерних для забезпечення поліпшених характеристик Було елементів для з'єднання шаруватої структури з б більш прийнятним, щоб відстань 190 рознесення першою множиною еластомерних елементів Анадорівнювала, по суті, нулю Якщо відстань 190 логічно, утих місцях, де бар'єрний шар проходить рознесення буде занадто великою, то може відбув утримуючу клапанну секцію 144, бар'єрний шар ватися надмірне капілярне протікання чи витікання 174 і тканинний шар 176 в утримуючій клапанній рідини навколо краю бар'єрного шару секції 144 можуть бути з'єднані один з одним з використанням зменшеної КІЛЬКОСТІ клею в одній чи Кожний з еластичних елементів 138 вставної більшій КІЛЬКОСТІ проміжних областей, що розтасекції 142 для розміщення ніг виконаний між бар'єшовані між безпосередньо прилягаючими елеменрним шаром 174 і принаймні частиною тканинного тами другої множини еластомерних елементів 68, шару 176 у вставній секції для розміщення ніг у порівнянні з КІЛЬКІСТЮ клею, приміщеною у місцях вставки-клапана 19 Кожен еластичний елемент розташування другої множини еластомерних елеприкріплений до принаймні одного із шарів, бар'єментів для закріплення і створення шаруватої рного чи тканинного, з використанням певного віструктури з другої множини еластомерних елезерунка зв'язків, такого, як візерунок нанесення ментів клею У конкретних варіантах втілення еластичні елементи 138 можуть прикріплюватися за допомоВідносно утримуючої клапанної секції 144, гою однієї чи більшої КІЛЬКОСТІ окремих смужок 74 друга структура принаймні одного еластомерного клею, як це показано на Фіг 9 і Фіг 10 Кожна смужелемента може бути приєднана до принаймні одка 74 клею сконфігурована таким чином, щоб вона ного з 174, 176, бар'єрного чи тканинного, вставкиможе прикріплювати один чи більшу КІЛЬКІСТЬ елаклапана зі збільшеною КІЛЬКІСТЮ клею, порівняно з стичних елементів 138 до принаймні одного із шаКІЛЬКІСТЮ клею, приміщеною у примежовому просрів, бар'єрного чи тканинного торі 164 між першою структурою еластичних вставних елементів 138 для розміщення ніг і другою У конкретному аспекті цього винаходу кожна структурою утримуючих клапанних еластичних окрема смужка клею може бути просторово віддіелементів 68 Утих місцях, де утримуюча клапанлена від розташованої поблизу поздовжньої смужна секція 144 містить другу структуру, що має друки клею на визначеній відстані, як це показано на гу множину еластомерних елементів, еластомерні Фіг 10 ВІДПОВІДНО ДО зображеного розташування елементи можуть бути прикріплені до принаймні кожна смужка 74 клею сконфігурована таким чиодного із шарів 174, 176, бар'єрного чи тканинного, ном, що вона прикріплює, по суті, один еластичний вставки-клапана (особливо до тканинного шару) зі елемент 138 до, принаймні, одного із шарів, бар'єзбільшеною, великою КІЛЬКІСТЮ, клею, порівняно з рного чи тканинного, а бар'єрний шар 174 і ткаКІЛЬКІСТЮ клею, поміщеною у проміжних областях, нинний шар 176 вставної секції 142 для розміщенщо розташовані між прилягаючими елементами ня ніг, по суті, є не з'єднаними один з одним у другої множини утримуючих клапанних еластичних проміжних областях 90, розташованих між і в безелементів У тих місцях, де бар'єрний шар 174 посередній близькості від елементів першої мнопроходить у секцію 144 і друга структура утримуюжини еластомерних елементів 138 Таким чином, чих клапанних еластичних елементів включає друкожен еластичний елемент із першої множини гу множину еластичних елементів 68, друга мноеластомерних елементів 138 у кожній із вставних жина еластомерних елементів може включатись в секцій 142 для розміщення ніг може бути приєднашарувату структуру бар'єрного шару і тканинного ний до принаймні одного із шарів, до бар'єрного шару вставки-клапана з застосуванням більшої шару 174 і/або тканинного шару 176, за допомоКІЛЬКОСТІ клею, порівняно з КІЛЬКІСТЮ клею, примігою, по суті, розташованих окремо смужок 74 щеною у проміжних областях, що розташовані між клею Окремі, просторово розділені смужки клею, безпосередньо прилягаючими елементами другої по суті, не торкаються одна одної У результаті, по множини утримуючих клапанних еластичних елесуті, не з'єднані проміжні області 90 можуть вільно ментів нависати одна над одною і більш ефективно формувати топографію з підвищеною пружною дією Хоча такі варіанти розташування можуть мати, чи можуть не мати, окремі проміжки між упорядкоВ інших варіантах структури даного винаходу, ваними областями 76 нанесеного клею, було відзображених на Фіг 11, візерунок 76 розподілу клею значено, що таке розташування може забезпечити може бути сконфігуровано таким чином, що клей достатнє з'єднання, що склеює, без надмірного буде концентровано приміщений у місцях розтазбільшення жорсткості вставної частини для розшування еластичних елементів 138, причому знаміщення ніг композитного матеріалу вставкично менша КІЛЬКІСТЬ клею буде знаходитися в обклапана Таке розташування також може сформуластях між еластичними елементами 138, у вати топографію з підвищеною пружною дією у примежовому просторі 164 між утримуючими клавставній частині для розміщення ніг вставкипанними еластичними і вставними еластичними клапана елементами для розміщення ніг, і/або в області 188 лінії згину У додаткових аспектах бар'єрний Придатні технології нанесення необхідного вішар 174 і тканинний шар 176 у вставній секції 142 зерунка клею описані в американському патенті № для розміщення ніг можуть бути з'єднані один з 5 340 648 з назвою ПОДОВЖЕНИЙ ЕЛЕМЕНТ, ЩО одним з використанням меншої КІЛЬКОСТІ клею в МІСТИТЬ КЛЕЙ, НАНЕСЕНИЙ СПІРАЛЬНИМ ВІодній чи більшій КІЛЬКОСТІ проміжних областей, що ЗЕРУНКОМ (ELONGATED ELEMENT COMPRISрозташовані між прилягаючими елементами перING HELICALLY PATTERNED ADHESIVE), видашої множини еластомерних елементів 138, порівному 23 серпня 1994 p авторам Н Ролінсташ (N ЗО 29 53760 Rollins et al), в американському патенті № 5 501 складати не менше, ніж, приблизно, 75 грам-сил, 756, виданому 26 березня 1996 р авторам Н Роа, у разі необхідності, може бути не меншим ніж, лшс та ш їв американському патенті № 5 507 909, приблизно, 100 грам-сил для забезпечення поліпвиданому 16 квітня 1996 р авторам Н Ролінс та шеної комбінації комфорту і утримування В інших ш Повні ОПИСИ ЦИХ документів включені до цього аспектах цього винаходу еластомерні елементи опису в якості посилання таким чином, що вони 138 у кожній із вставних секцій 142 для розміщенцілком узгоджуються з ним ня ніг можуть бути сконфігуровані таким чином, щоб забезпечувати композитне еластичне розтяУсі еластомерні елементи 138 можуть бути гання, яке складає не більше, ніж, приблизно, 300 приєднані до однієї єдиної поверхні вставної облаграм-сил, коли композитна секція вставки для ніг сті 134 для розміщення ніг бар'єрного шару 174 розтягнута на 90 ВІДСОТКІВ ВІД її плоскої, нестиснуНаприклад, усі еластомерні елементи 138 можуть тої довжини Композитне еластичне розтягання, як бути приєднані до першої основної поверхні 148 і альтернатива, може складати не більше, ніж, припокриті первинною основною частиною вставної близно, 250 грам-сил і, у разі необхідності, може області 134 для розміщення ніг тканинного шару складати не більше, ніж, приблизно, 200 грам-сил 176 (Фіг 7) Як альтернатива, усі еластомерні еледля забезпечення необхідних комбінацій комфорту менти 138 можуть бути приєднані до другої основй утримання ної поверхні 149 і покриті оберненою назовні частиною 170 тканинного шару (Фіг 8) У різних конфігураціях цього винаходу кожна вставна секція 142 для розміщення ніг може мати В іншому аспекті, кожна з вставних секцій 142 поперечну ширину 186 (Фіг 6), яка становить не для розміщення ніг може бути сконфігурована з менше ніж, мінімум, приблизно, 13мм Поперечна першою структурою еластомерних елементів 138, ширина вставної секції для розміщення ніг може, включаючи першу підмножину поперечно відділеяк альтернатива, бути не меншою ніж, приблизно, них еластомерних елементів, з'єднаних з першою 19мм, і, у разі необхідності, може бути не меншою основною поверхнею 148 бар'єрного шару 174, і від 25мм У додаткових аспектах даного винаходу другу підмножину поперечно відділених еластичкожна вставна секція 142 для розміщення ніг може них елементів, з'єднаних із другою основною помати поперечну ширину 186, що складає не більверхнею 149 бар'єрного шару (Фіг 4 і Фіг 6) У ше ніж, приблизно, 104мм Поперечна ширина більш прийнятних варіантах розташування перша вставної секції для розміщення ніг, як альтернатипідмножина еластомерних елементів може бути ва, може бути не більшою ніж, приблизно, 76мм, а, відхилена в поперечному напрямку і розташовувау разі необхідності, може складати не більш ніж, тися зигзагоподібне ВІДПОВІДНО ДО другої підмноприблизно, 51мм Крім цього, конкретні аспекти жини еластомерних елементів Більш конкретно, даного винаходу можуть бути сконфігуровані таперша підмножина еластомерних елементів може ким чином, що кожна з вставних секцій для розмірозташовуватись з першим набором проміжків між щення ніг матиме ширину 186 вставки, більшу від прилягаючими елементами, і друга підмножина поперечної ширини відповідної утримуючої клаеластомерних елементів може розташовуватись з панної секції 144 другим набором проміжків між прилягаючими елементами При розгляді перерізу по товщині бар'єУ бажаних конфігураціях кожна з вставних серного шару 174 перша підмножина еластомерних кцій 142 для розміщення ніг може проходити попеелементів є, по суті, вирівняною відносно другого речно за межі ВІДПОВІДНОГО їй бокового пружкового набору проміжків, і друга підмножина еластомерконтуру 15 заднього листового шару ЗО на відних елементів є, по суті, вирівняною відносно стань 184 облямівки, що складає не менше ніж, першого набору проміжків приблизно, Змм Як альтернатива, відстань облямівки може бути не меншою від, приблизно, 6мм і, В ще одному аспекті цього винаходу, приляу разі необхідності, може бути не меншою ніж, гаючі еластомерні елементи 138 можуть мати відприблизно, 9мм, принаймні, у секції 18 промежини стань 139 рознесення (Фіг 6) між ними, що становиробу В інших аспектах даного винаходу кожна вить не менше ніж, приблизно, 1 мм Як вставна секція 142 для розміщення ніг може проальтернатива, відстань рознесення може бути не ходити поперечно за межі ВІДПОВІДНОГО їй бокового меншою ніж, приблизно, Змм, а в разі потреби контуру 15 заднього листового шару ЗО на відможе складати не менше ніж, приблизно, 4мм У стань бортика, що становить не більше ніж, придодаткових аспектах даного винаходу, прилягаючі близно, 60мм Як альтернатива, відстань 184 бореластомерні елементи 138 можуть мати відстань тика може бути не більшою ніж, приблизно, 45мм, 139 рознесення між ними не більшу ніж, приблиза, у разі необхідності, може бути не більшою ніж, но, 45мм Як альтернатива, відстань рознесення приблизно, 35мм, принаймні, у секції 18 промежиможе бути не більшою ніж, приблизно, 35мм, і, у ни виробу для забезпечення поліпшеного комфорразі необхідності, вона може бути не більшою ніж, ту й ущільнення Бажано також сконфігурувати приблизно, 25мм відстань бортика таким чином, щоб забезпечити, Еластомерні елементи 138 кожної вставної сепо суті, повне перекриття сідниць користувача кції 142 для розміщення ніг можуть бути сконфігуровані таким чином, щоб вони формували компоУ різних конфігураціях вставної секції 142 для зитне еластичне розтягання, що складає не менше розміщення ніг можуть бути сформовані численні ніж, приблизно, 50 грам-сил, коли композитний окремі еластичні елементи, які проходять поздовматеріал вставної секції для розміщення ніг розтяжньо, що рознесені в поперечному напрямку за гнутий до довжини, що складає 90 ВІДСОТКІВ ВІД її межі від кінцевої бокової крайки, що проходить по суті плоскої розтягнутої довжини Композитне поздовжньо, заднього листового шару на визначееластичне розтягання може, як альтернатива, ну відстань, принаймні, в області промежини ви 32 31 53760 робу Такі рознесені поперечно еластичні елеменразі необхідності, може не перевищувати, приблити можуть, по суті, створювати можливість формузно, 60% від довжини виробу У результаті, частивання безпосередніх зв'язків ІЗ зазначеним заднім на будь-якої з, чи обидві, поздовжніх кінцевих часлистовим шаром, і можуть, по суті, відвернути нетин 150 кожної вставної секції 142 для розміщення обхідність утворення безпосередньої зборки заніг може рухатися, по суті, незалежно від її безпозначеного заднього листового шару в області просередньо прилягаючих частин бокової облямівки межини верхнього листового і заднього листового шарів, одночасно змушуючи бокові облямівки верхнього Як це показано на Фіг 4 і Фіг 6, кожна з вставлистового і заднього листового шарів у секції проних секцій 142 для розміщення ніг з'єднана з виромежини виробу рухатися, по суті, ВІДПОВІДНО ДО бом, зокрема з поверхнею верхнього листа 28, що частини вставної секції 142, розміщеної в секції знаходиться з боку тіла, за допомогою вставного промежини з'єднання 172 для розміщення ніг, що утримує вставну секцію 142 по суті паралельно до площиЗ'єднання 130 по периметру вставки може, по ни, взагалі визначеної ВІДПОВІДНИМИ їй боковими суті, являти собою безперервне з'єднання, чи мооблямівками заднього листа ЗО Більш конкретно, же, як альтернатива, являти собою переривчасте вставне з'єднання 172 включає з'єднання, що наз'єднання, що складається з пристосувань, розталежить виробу, яке закріплює вставну секцію 142 шованих у рівномірному чи нерівномірному поряддля розміщення ніг на виробі в безпосередній блику У зображеній конфігурації, наприклад, з'єднанзькості до ВІДПОВІДНОГО їй бокового пружкового ня по периметру вставки може бути сформоване контуру 15, увігнутого у напрямку назовні заднього за допомогою окремих з'єднань, які розподілені по листового шару ЗО, вздовж, по суті, усієї довжини вибраній сполучній області Сполучна область бокового пружкового контуру, у межах якого встаможе мати поперечну ширину, що складає, привна секція 142 для розміщення ніг і боковий пружнаймні, приблизно, 0,2см, і, як альтернатива, приковий контур 15, що відповідає їй, мають однакову наймні, приблизно, 1см В іншому аспекті попередовжину У конкретних аспектах даного винаходу чна ширина сполучної області може складати, прикріплення кожної вставної секції до виробу, по приблизно, до 8см, і, у разі необхідності, може суті, закінчується в МІСЦІ розташування, що розтаскладати, приблизно, до 15см для забезпечення шоване в поперечному напрямку за межами струкполіпшених характеристик З'єднання по периметтури 32 поглинаючої структури, принаймні, у часру вставки може бути, по суті, прямим, чи може тині 18 промежини виробу ВІДПОВІДНО, бути вигнутим, для того, щоб, по суті, слідувати за прикріплення вставної секції для розміщення ніг до ЗОВНІШНІМИ крайками верхнього листового та/або частини промежини виробу, по суті, закінчується в заднього листового шарів Крім цього, поперечні МІСЦІ розташування, що знаходиться в поперечноЗОВНІШНІ краї, принаймні, однієї частини з'єднання му напрямку за межами утримуючої частини 48 130 по периметру, зокрема, в області промежини Крім цього, прикріплення вставної секції 142 до виробу, можуть бути, по суті, суміжними з поперечастини промежини виробу може, по суті, закінчучно ЗОВНІШНІМИ крайками верхнього листового ватися в МІСЦІ, розташованому в поперечному ната/або заднього листового шарів для забезпеченпрямку за межами листа, що загортає, 70 На зоня поліпшеного естетичного виду і досягнення пображених варіантах розташування, наприклад, ліпшених споживчих характеристик вставне кріплення 172 для розміщення ніг може Кожна вставна секція 142 для розміщення ніг мати, взагалі, U-подібну конфігурацію, причому включає першу структуру з першої множини з двох дно U-подібноі конфігурації проходить, взагалі, чи більшої КІЛЬКОСТІ окремих еластичних елементів поздовжньо, а двоє плечей U-подібноі конфігурації 138, які проходять поздовжньо, які в поперечному проходять, по суті поперечно Зображена Uнапрямку відділені один від одного за межі боковоподібна конфігурація має кутову форму, але якщо го крайового контуру 15 заднього листового шару необхідно, вона може й іншу форму ЗО на окрему відстань, принаймні, в області 18 промежини виробу У більш прийнятних варіантах На Фіг 1 і Фіг 4 зображені додаткові аспекти розташування, поперечно розташовувані еластичцього винаходу, що можуть включати з'єднання ні елементи, по суті, відвертають необхідність 130, виконане по периметру вставки і яке з'єднує створення шару, розташованого на задньому лискінцеву бокову крайку верхнього листа 28, і/або товому шарі ЗО, або безпосередньо з'єднаного з заднього листа ЗО, із вставною секцією 142 для ним, таким чином, по суті, запобігає необхідності розміщення ніг, принаймні, в області промежини безпосередньої зборки заднього листового шару, виробу З'єднання 130 по периметру може прохопринаймні, в області 18 промежини виробу дити по всій поздовжній довжині підгузка 10 З'єднання 130 по периметру може, у разі необхідності, У конкретних аспектах цього винаходу вставна бути сконфігуроване таким чином, що воно не бусекція 142 для розміщення ніг може мати жорстде проходити по всій довжині частини, що перекість з'єднання, не меншу, приблизно, від 5 мікривається, вставної секції 142 з кінцевими боколіграмів (mg ) Жорсткість з'єднання, як альтернавими крайками верхнього листового і заднього тива, може бути не меншою від, приблизно, 10 листового шарів, що відповідають кожній з вставміліграмів (mg), а, у разі необхідності, може скланих секцій 142 У конкретних аспектах з'єднання дати не менше ніж, приблизно, 15 міліграмів В 130 по периметру вставки має поздовжню довжину іншому аспекті даного винаходу, вставна секція 132, що не перевищує, приблизно, 90% від зага142 для розміщення ніг може мати жорсткість з'єдльної довжини 180 виробу Поздовжня довжина нання, що становить не більше ніж, приблизно, 132 з'єднання по периметру вставки, як альтерна250 міліграмів (mg) Жорсткість з'єднання може, тива, може не перевищувати, приблизно, 80%, і, у як альтернатива, становити не більше ніж, при 34 33 53760 близно, 200мг, а, у разі необхідності, може складатаких як фіксовані краї 64 клапанних секцій Рухоти не більше ніж, приблизно, 170 міліграмів (mg ) мий край 66 кожної утримуючої клапанної секції включає вибрану другу структуру клапанного елаЖорсткість різних компонентів і секцій виробу, стичного елемента 68, що може містити одну чи виконаного ВІДПОВІДНО ДО ЦЬОГО винаходу, може більшу КІЛЬКІСТЬ окремих ниток еластомерного мавизначатись з використанням методики випробутеріалу Наприклад, множину еластичних ниток вань за стандартом ТАРРІТ543 от-94 чи з викорисможе бути сконфігуровано таким чином, що вони танням цифрового тестера жорсткості Гурлі будуть просторово розділені, взагалі, будуть роз(Gurley Digital Stiffness tester), Модель 4171-D, ташовані паралельно з просторовим поділом, а пристрій, що поставляється компанією Теледайн придатна еластична нитка може, наприклад, бути Гурлі (Teledyne Gurley), яка має офіс у МІСТІ Трой, виготовлена з еластомеру ЛАЙКРА (LYCRA) у 470 штат Нью-Йорк (Troy, New York) ВІДПОВІДНО ДО децитекс, що поставляється компанією Е І ДюПон цього, величини жорсткості різних секцій виробу, де Немо-урс (Е І DuPont de Nemours), що має таких, як кишеньковий елемент 80, що проходить офіс у МІСТІ ВІЛМІНГТОН, штат Делавер (Wilmington, по тали, являють собою жорсткість на вигин ВеDelaware) Як альтернатива, еластичні нитки моличини жорсткості можуть виражатись в мілігражуть бути виготовлені з еластомеру спандекс мах (mg), які відповідають міліграмам-сил, чи моGLOSPAN S7 у 700 деньє, що поставляється комжуть виражатись у вигляді цифрових панією Глоб Меньюфекчурин (Globe Manufacеквівалентних величин Стандартних Одиниць виturing), що має офіс МІСТІ Фол Ріва, штат Массачуміру Гурлі (COr(SGU)) Для цілей даного винаходу сетс (Fall River, Massachusetts) вісь, навколо якої прикладається згинальний момент до зразка під час випробувань на жорсткість, Кожен еластичний елемент 68 з'єднаний з руявляє собою вісь, що згинається, яка розташовахомою крайкою утримуючої клапанної секції 144 у на, по суті, паралельно напрямку еластичного розтакому стані, що він має можливість еластичного тягання і зборки, що утворюється ВІДПОВІДНИМИ скорочення, так, що скорочення еластичних комеластичними елементами, такими, як еластичні понентів збирає й укорочує крайку утримуючої елементи 138 та/або 68 Наприклад, жорсткість клапанної секції У результаті, рухома крайка кожвставної секції 142 для розміщення ніг вимірюєтьної утримуючої клапанної секції має тенденцію ся відносно поперечного розміру виробу Жорстрозташування на деякій відстані від обернених до кість визначається відносно до згинального мометіла поверхонь верхнього листа 28 та/або частини нту, що прикладається навколо осі вигину, яка, по 46 контролю за викидом рідини в напрямку, взагасуті, вирівняна вздовж поздовжнього виміру 26 лі, вертикально вверх і, приблизно, перпендикулявиробу Придатним пристроєм для вимірювання рно, особливо в секції 18 промежини підгузка У жорсткості є цифровий тестер жорсткості Гурлі, зображеному варіанті втілення, наприклад, рухома Модель 4171-D, що постачається компанією Телекрайка утримуючої клапанної секції функціонально дайн Гурлі, що має офіс у МІСТІ Трой, штат Ньюз'єднана з еластичними клапанними елементами Йорк, чи еквівалентним пристроєм Придатна меза допомогою часткового складання чи здвоювантодика випробування описана в стандарті ТАРРІ ня іншого типу матеріалу клапана в напрямку наТ543 от-94 зад з накладенням на самого себе в обмеженій області, що є достатнім для накладення вибраного РІЗНІ конфігурації вставок-клапанів 19 можуть, розташування еластичних елементів 68, приміщебільш прийнятно, включати еластичні бар'єрні них у клапанній області 144 Більш конкретно, клапани, такі, як зображені утримуючі клапанні обернена всередину бокова частина 62 тканинного секції 144 в області манжет для розміщення ніг у шару може бути складена чи загорнена навколо підгузку Зображені конфігурації, наприклад, вклювідповідної другої лінії 189 згину, це може бути чають дві утримуючі клапанні секції 144, які функздійснено і в будь-який інший спосіб Потім еласціонально з'єднані таким чином, що вони прохотичні елементи 68 можуть бути затиснуті або вони дять над поверхнею верхнього листового шару 28, можуть утримуватись між двома шарами матеріащо знаходиться з боку тіла Як альтернатива, лу 176 за допомогою іншого методу Крім цього, конструкції і розташування стримуючих клапанних обернена всередину бокова частина 62 тканинного секцій 144 описані, наприклад, в американському шару і первинна основна частина утримуючої клапатенті 4 704 116, виданому 3 листопада 1987 р панної секції 63 тканинного шару можуть, по суті, автору К Енлое (К Enloe), опис якого включено як бути не приєднаними одна до одної в проміжних посилання до цього опису таким чином, що він областях 90, розташованих між проміжно приляузгоджується (не суперечить йому) Інші альтернагаючими елементами першої множини еластомертивні конфігурації утримуючих клапанних секцій них елементів 138 Наприклад, кожен еластичний 144 описані в американському патенті № 5 562 650 елемент першої множини еластомерних елементів з назвою ПОГЛИНАЮЧИЙ ВИРІБ, ЩО МАЄ ПО68 у кожній з утримуючих клапанних секцій 144 ЛІПШЕНИЙ КОНТРОЛЬ ЗА ВИКИДОМ РІДИНИ може бути приєднаний до ВІДПОВІДНИМ частинам (ABSORBENT ARTICLE HAVING AN IMPROVED тканинного шару 176 за допомогою окремих смуSURGE MANAGEMENT), виданому 8 жовтня 1996 жок клею Окремі, відокремлювані проміжками, p авторам P Еверетта ш (R Everett et al) (облісмужки клею, по суті, не торкаються одна одної В ковий номер патентного повіреного № 11,375), результаті, по суті, не з'єднані проміжні області 90 опис якого включено до цього опису як посилання можуть провисати і більш ефективно формувати таким чином, що він узгоджується з ним топографію з підвищеною пружною дією Утримуючі клапанні секції 144 можуть прикріплюватися до верхнього листового шару 28 вздовж В інших варіантах виконання даного винаходу фіксованих областей, які проходять поздовжньо, клей, нанесений методом розбризкування, може 36 35 53760 бути сконфігурований таким чином, що він буде гаючі еластичні елементи 68 можуть мати проміжмати велику концентрацію вмісцях розташування ну відстань 60, що не перевищує, приблизно, 2мм, еластичних елементів 68, з нанесенням мінімальоднак відстань проміжку між прилягаючими еласної КІЛЬКОСТІ клею, що наноситься, в проміжках 90 тичними елементами 68 може, як альтернатива, між еластичними елементами 68, у проміжку 164, складати не менше ніж, приблизно, 2мм, а, у разі що відокремлює еластичні елементи 68 стримуюнеобхідності, може бути не меншою ніж, приблизчого клапана від вставних еластичних елементів но, 4мм В інших аспектах прилягаючі еластичні 138 для розміщення ніг, та/або в області 189 лінії елементи 68 можуть мати проміжну відстань 60, згину Хоча в даному конкретному варіанті викояка не більша ніж, приблизно, 25мм Проміжна нання може, а може й ні, залишено окремий провідстань між прилягаючими еластичними елеменміжок між областями нанесеного клею, відзначатами 68 може бути, як альтернатива, не більшою лось, що таке розташування забезпечує достатнє ніж, приблизно, 13мм, а, у разі необхідності, може клейове з'єднання без надлишкового підвищення не перевищувати, приблизно, 8мм для забезпежорсткості утримуючої клапанної частини вставної чення необхідної ефективності клапанної композиції Таке розташування може У більш прийнятних варіантах виконання кожтакож допомогти сформувати більшою мірою топона з утримуючих клапанних секцій 144 може мати графію з підвищеною пружною дією в утримуючій розмір 58 по поперечній ширині (див Фіг 6), що, клапанній частині вставки-клапана принаймні, приблизно, 13 мм, а в конкретних аспеПринаймні пара утримуючих бар'єрних клапанних секцій 144 з'єднані і розташовані вздовж розташованих одна напроти одної в поперечному напрямку областей верхнього листового шару 28, які проходять поздовжньо, і з'єднані верхні листові області розміщені, взагалі, у безпосередній близькості до розташованих протилежно в поперечному напрямку до бокових пружкових областей середньої секції верхнього листового шару 28 З'єднані верхні листові області розташовані, по суті, поперечно й всередині вставної секції 142 для розміщення ніг у підгузку 10, але частини з'єднаних областей верхнього листа можуть, у разі необхідності, бути розташовані за межами цих вставних секцій для розміщення ніг Кожна утримуюча клапанна секція 144 включає принаймні один з еластомерних елементів 68, приєднаний до утримуючої клапанної секції в МІСЦІ розташування, що знаходиться в безпосередній близькості до рухомої крайки 66 утримуючої клапанної секції У конкретних конфігураціях принаймні один з еластомерних елементів 68 приєднаний до утримуючої клапанної секції в МІСЦІ, ЩО знаходиться в безпосередній близькості до, по суті, зафіксованого краю 64 утримуючої клапанної секції На Фіг 6 видно, що кожна утримуюча клапанна секція 144 може включати один чи більшу КІЛЬКІСТЬ еластомерних елементів, при цьому принаймні один основний еластомерних елемент 68а, прикріплений до утримуючої клапанної секції 144 у МІСЦІ, що знаходиться між рухомою пружковою частиною 66 і по суті зафіксованою крайкою 64 утримуючої клапанної секції У конкретних варіантах виконання основний еластомерний елемент 68а може бути прикріплений до утримуючої клапанної секції 144 у МІСЦІ, що знаходиться в безпосередній близькості до рухомої пружкової частини 66 утримуючої клапанної секції Основний еластичний елемент може мати проміжну відстань 166 з верхнім з'єднанням, що не перевищує, приблизно, 37мм від фіксованого краю 64 утримуючої клапанної секції принаймні в частині 18 промежини виробу У конкретних варіантах виконання принаймні один основний еластомерний елемент може бути приєднаний у, по суті, безпосередній близькості відносно зафіксованої крайки 64 утримуючої клапанної секції 144 У конкретних аспектах цього винаходу приля ктах цього винаходу ширина стримуючого клапана становить не менше, ніж ширина 186 його відповідної вставної секції 142 для розміщення ніг Крім цього, кожна утримуюча клапанна секція 144 може мати поздовжню довжину, яка, по суті, дорівнює загальній повній довжині 180 (Фіг1) виробу Як альтернатива, кожна утримуюча клапанна секція може мати довжину, що меншу, ніж загальна довжина виробу, а більш коротка секція стримуючого клапана може бути конфігурована з зонним розташуванням в окремих місцях розташування вздовж відповідної частини загальної довжини виробу Наприклад, довжина утримуючої клапанної секції може бути розташована, по суті, у центрі й вздовж довжини виробу, або може бути розташована зі зсувом у напрямку до передньої чи задньої стрічок виробу, що проходять по тали У разі необхідності, кожна утримуюча клапанна секція може мати довжину, яка, по суті, дорівнює чи менша, ніж загальна довжина структури 32, що поглинає виділення тіла, і відносно коротша утримуюча клапанна секція може бути сконфігурована з зонним розташуванням у вибраному МІСЦІ розташування вздовж відповідної частини загальної довжини структури, що поглинає виділення тіла Утримуючі клапанні секції 144 функціонально прикріплені до ВІДПОВІДНИХ секцій виробу, таким, як поперечно розташовані одна напроти одної секції верхнього листового шару 28, з використанням придатного сполучного механізму 172 У зображених варіантах виконання, наприклад, утримуючі клапанні з'єднання можуть бути виконані аналогічними з'єднанню, використовуваному для кишенькового елемента 80, що проходить по тали З'єднання можуть мати, взагалі, U-подібну конфігурацію, із дном U-подібноі форми, що проходить, по суті, поздовжньо, і двома плічми Uподібної форми, що проходять, взагалі, поперечно Зображена U-подібна форма має кутову конфігурацію, але може і не мати таку кутову конфігурацію, якщо це буде потрібно Як це зображено в даних варіантах виконання, клапанні з'єднання можуть функціонально бути об'єднані і виконані разом із вставними з'єднаннями 172 для розміщення ніг Як альтернатива, клапанні з'єднання можуть бути виконані окремо і відрізнятися від вставних з'єднань для розміщення ніг, якщо це буде необхідно 37 53760 На Фіг 6 зображено додатковий аспект цього винаходу, що може мати конфігурацію, яка використовується при необхідності і ВІДПОВІДНО до якої бар'єрний шар 174 витягнутий в утримуючу клапанну секцію 144 кожної з вставок 19 для розміщення ніг У результаті, розташована відносно всередині друга бокова крайка 141 бар'єрного шару 174 розміщена в межах утримуючої клапанної секції 144 При такому розташуванні внутрішня частина 62 тканинного шару 176 проходить за межі відповідної крайки 141, що проходить поздовжньо, другої сторони' бар'єрного шару Тканинна бокова частина 62 призначена для вигину і загортання навколо її відповідної другої лінії вигину або області 189 для того, щоб вона проходила поперек і поверх, принаймні, частини другої основної поверхні 149, розміщеної в утримуючій клапанній секції 144 ВІДПОВІДНО ДО ЦЬОГО, відносне розташування області 61 бар'єрного шару, області 63 тканинного шару і другого спрямованого розташування еластомерних елементів 68 у межах утримуючої клапанної секції 144 може бути аналогічним розташуванню аналогічних компонентів у вставних секціях 142 для розміщення ніг Наприклад, тканинна бокова частина 62 може, по суті, цілком розташовуватися поверх другої основної поверхні 149 області 61 бар'єрного шару в клапанній секції 144 і може, по суті, цілком покривати другу основну поверхню частини бар'єрного шару, що розташовується в утримуючій клапанній секції 144 ВІДПОВІДНО до цього, частина 62 тканинного шару може розташовуватись між бар'єрним шаром і шкірою користувача Структура або множина еластомерних елементів 68 у кожній зі стримуючих клапанних секцій 144 може бути приєднана до принаймні однієї з тканинних шарових областей 61 і 63, ВІДПОВІДНО, за допомогою ВІДПОВІДНОГО сполучного механізму, такого як певний візерунок, нанесений клеєм, чи за допомогою іншого типу з'єднання Наприклад, клей може бути нанесений методом розпилення окремих крапельок або окремих ниток із клею, та/або може наноситися шляхом розташування, взагалі, безперервних ЛІНІЙ ІЗ клею згідно з вибраним візерунком, таким, як, наприклад, спіральний візерунок Як альтернатива, візерунок з напиленого термоклею може бути сконцентрований у безпосередній близькості до еластомерних ниток, хоча обмежена, іншими словами зменшена, КІЛЬКІСТЬ клею може наноситись в проміжках між еластичними нитками Як альтернатива, еластомерні елементи 68 можуть бути прикріплені до, принаймні, одного з бар'єрних шарів або до одного з тканинних шарів за допомогою множини окремих смужок клею, які проходять поздовжньо Кожна окрема смужка клею розділена проміжком від розташованої поруч смужки клею з визначеною відстанню, і кожна окрема смужка клею розташована таким чином, що вона з'єднує, по суті, один окремий еластомерний елемент 68 з, принаймні, одним бар'єрним чи тканинним шаром У зображених варіантах розташування, наприклад, смужки клею, можуть бути розташовані, по суті, паралельно одна до одної В одному конкретному аспекті винаходу тканинний шар 176 і бар'єрний шар в утримуючій кла 38 панній секції 144, по суті, не з'єднані один з одним у проміжних областях 90 (див Фіг 6), розташованих між прилягаючими елементами другої множини еластомерних елементів 68 В іншому аспекті цього винаходу кожен еластичний елемент другої множини еластомерних елементів 68 утримуючих клапанних секцій 144 може бути приєднаний до, принаймні, однієї з клапанних областей 61 бар'єрного шару та/або утримуючих клапанних областей тканинного шару 176 за допомогою, по суті, окремих смужок клею у спосіб, аналогічний використовуваному в конструкції вставної секції 142 для розміщення ніг ВІДПОВІДНО ДО ЦЬОГО, окремі розділені проміжками смужки клею, по суті, не торкаються одна одної, і, по суті, не стичні проміжні області 90 можуть формувати провисання і більш ефективно формувати топографію з підвищеною пружною дією В іншому аспекті цього винаходу тканинний шар 176 і бар'єрний шар в утримуючій клапанній секції 144 можуть легко приєднуватись за допомогою термоклею в проміжних областях 90, розташованих між безпосередньо прилягаючими елементами другої множини еластомерних елементів 68, але з формуванням великої КІЛЬКОСТІ термоклею, сконцентрованого в місцях розташування еластомерних ниток 68 В іншому аспекті цього винаходу кожен еластичний елемент другої множини еластомерних елементів 68 утримуючої клапанної секції 144 може бути приєднаний до принаймні однієї з клапанних областей 61 бар'єрного шару та/або утримуючих клапанних областей тканинного шару 176 за допомогою більшої концентрації клею 74 у місцях розташування еластичних ниток 68 у спосіб, аналогічний використовуваному в конструкції вставної секції 144 для розміщення ніг ВІДПОВІДНО ДО ЦЬОГО, більш легко приєднані проміжні області 90 можуть легше провисати і ефективніше формувати топографію з підвищеним ступенем пружної дії Усі еластомерні елементи 68 можуть з'єднуватися тільки з однією єдиною поверхнею утримуючої клапанної області 61 бар'єрного шару Наприклад, усі еластомерні елементи 68 можуть бути приєднані по першій основній поверхні 148 і покриті первинною основною частиною утримуючої клапанної області 63 тканинного шару (див Фіг 7) Як альтернатива, всі еластомерні елементи 68 можуть бути приєднані до другої основної поверхні 149, і можуть бути покриті оберненою всередину боковою частиною 62 тканинного шару (див Фіг 8) Друге розташування еластомерних елементів 68 може також включати першу підмножину індивідуальних еластомерних елементів, приєднаних до першої основної поверхні 148 бар'єрного шару 174, а другу підмножину індивідуальних еластомерних елементів приєднано до другої основної поверхні 149 бар'єрного шару (див Фіг 4 і Фіг 6) Крім цього, перша і друга підмножина еластомерних елементів можуть бути розташовані з поперечним вигином і можуть мати зиґзаґоподібну конфігурацію В інших варіантах цього винаходу еластичні елементи 68 в утримуючій клапанній секції 144 можуть бути просторово відділені від найближчих еластичних елементів 138 у вставній секції 142 за 39 53760 40 допомогою попередньо заданого граничного прорнатива, кожен вставний клапанний елемент може міжку 164 (див Фіг 6), що забезпечує мінімальну проходити вздовж довжини, що складає не більше, відстань поділу, що дорівнює, принаймні, приблиніж, приблизно, 80 ВІДСОТКІВ, і, у разі необхідності, зно, 2 мм У конкретних аспектах відстань поділу, не більше, ніж, приблизно, 70 ВІДСОТКІВ від загальзабезпечена граничною відстанню проміжку, станої поздовжньої довжини виробу, для забезпеченновить, принаймні, приблизно, 8мм, і, у разі необня необхідних характеристик хідності, принаймні, приблизно, 16 мм Відстань Кожна вставна секція 142 клапан а-вставки 19 поділу забезпечує визначену КІЛЬКІСТЬ ІЗОЛЯЦІЙНИХ може мати конфігурацію, виконану у вигляді з'єделементів, які ефективно дають змогу працювати нання, що проходить поперек ВІДПОВІДНОГО увігнуутримуючим клапанним еластичним елементам того бокового пружкового контуру 15 заднього лис68, по суті, окремо від вставних еластичних елетового шару вздовж довжини 182, яка складає, ментів 138 ВІДПОВІДНО ДО ЦЬОГО, зборка, забезпепринаймні, приблизно, 20 ВІДСОТКІВ ВІД поздовжчувана утримуючими клапанними еластичними ньої довжини 180 виробу В інших конфігураціях елементами, може, по суті, бути відділена від збокожна вставна секція може мати конфігурацію, рки, забезпечуваної вставними еластичними елевиконану у вигляді з'єднання, що проходить попементами рек прилеглого увігнутого бокового пружкового контуру 15 заднього листового шару вздовж довУ конкретних аспектах цього винаходу кожна жини 182, що складає, принаймні, приблизно, ЗО утримуюча клапанна секція 144 має композитну ВІДСОТКІВ, і, як альтернатива, принаймні, приблизжорсткість, що складає, принаймні, приблизно, 5 но, 40 ВІДСОТКІВ від поздовжньої довжини 180 виміліграм (mg), що вимірюється відносно поперечробу для забезпечення поліпшеної ефективності ного розміру виробу Для цілей даного винаходу Якщо буде потрібно, то кожна вставна секція 142 жорсткість утримуючої клапанної секції визначадля розміщення ніг може являти собою конфігурається відносно згинального моменту, що приклацію, виконану у вигляді з'єднання, що проходить дається навколо осі вигину, яка, по суті, розташовздовж довжини, що може складати до 100 ВІДСОТвується вздовж поздовжнього виміру 26 виробу КІВ ВІД загальної поздовжньої довжини виробу для Було б більш прийнятним, якби секція утримуючозабезпечення додаткового ущільнення й утриманго клапана мала б композитну жорсткість не мення Як альтернатива, кожна вставна секція може шу ніж, приблизно, 10 міліграм (mg), і, як альтермати конфігурацію, виконаного у вигляді з'єднання, натива, не меншу ніж, приблизно, 15 міліграм що проходить вздовж довжини, яка складає не (mg), для забезпечення поліпшеного утримуванбільше ніж, приблизно, 80 ВІДСОТКІВ, І, у разі необня В інших аспектах, утримуюча клапанна секція хідності, не більше ніж, приблизно, 70 ВІДСОТКІВ від може мати композиційну жорсткість, що не перезагальної поздовжньої довжини виробу, для завищує, приблизно, 250 міліграм (mg ) Композитна безпечення необхідних характеристик і вартісної жорсткість може, як альтернатива, не перевищуефективності вати, приблизно, 200 міліграм (mg ), а, у разі необхідності, може складати не більше ніж, приблизно, Як було описано вище, кожен клапан-вставка 170 міліграм (mg), для забезпечення необхідних 19 може мати загальну поздовжню довжину, яка, характеристик Якщо жорсткість стримуючої клапо суті, дорівнює загальній довжині виробу Як панної секції 144 буде надто малою, ця утримуюча альтернатива, кожен клапан-вставка може мати клапанна секція може надмірно складатися Якщо довжину, меншу від загальної довжини виробу, а жорсткість утримуючої клапанної секції буде надто відносно короткий клапан-вставка може бути сковисокою, це може викликати надмірне подразненнфігурований із зонним розміщенням у вибраних ня шкіри користувача місцях розташування вздовж відповідної частини загальної довжини виробу У разі необхідності, У зображеному прикладі виріб, виконаний ВІДкожен клапан-вставка 19 може мати загальну довПОВІДНО до цього винаходу, може бути сконфігурожину, яка, по суті, дорівнює чи менша від загальної вано таким чином, що кожен клапан-вставка 19 довжини структури 32 поглинаючої структури, і приєднаний безпосередньо або опосередковано відносно коротша секція стримуючого клапана до оберненої всередину, іншими словами до тіла, може бути сконфігурована з зонним розташуванвідповідної поверхні верхнього листового шару 28 ням у вибраних місцях вздовж відповідної частини Кожен вставний клапанний елемент 19 може мати довжини структури поглинаючої структури поздовжню довжину, яка (як і розташоване поруч нижня з'єднання) проходить вздовж, принаймні, Для додаткового керування роботою клапанаприблизно, 20 ВІДСОТКІВ від загальної поздовжньої вставки 19 розташована певним чином множина довжини 180 (див Фіг 1) виробу В інших конфігувставних еластичних елементів 138 та/або розміраціях, кожен вставний клапанний елемент 19 мощена певним чином множина клапанних еластичже проходити вздовж, принаймні, приблизно, ЗО них елементів 68 клапана можуть бути нерівномірВІДСОТКІВ, а, як альтернатива, принаймні, вздовж, но просторово розділені по всій ширині вставної приблизно, 40 ВІДСОТКІВ від поздовжньої довжини секції 142 для розміщення ніг та/або утримуючої 180 виробу для забезпечення поліпшеної ефектиклапанної секції 144, ВІДПОВІДНО (ЯК визначено вності Як це зображено в поданих конфігураціях, вздовж напрямку, який, по суті, є перпендикуляркожен клапанний вставний елемент може прохоним напрямку розтягання еластичного елемента) дити вздовж поздовжньої довжини, яка (як і розЯк альтернатива, розташування еластичних встаташоване поруч верхнє з'єднання) може становивних елементів 138 та/або розташування еластичти, приблизно, до 100 ВІДСОТКІВ від загальної них клапанних елементів 68 може виконуватись поздовжньої довжини виробу для забезпечення таким чином, що вони згруповані в окремі ізольододаткового ущільнення і стримування Як альтевані функціональні множини Крім цього, численні 42 41 53760 окремі групи еластичних елементів можуть бути I., = вихідна, незібрана довжина композитного розташовані на одній з або на обох вставних секклапана-вставки, і ціях для розміщення ніг або утримуючих клапанLf = кінцева, зібрана довжина композитного них секціях вставного клапанного елемента 19 для клапана-вставки керування роботою клапан а-вставки і для поліпУ конкретних аспектах цього винаходу КІЛЬшення його функціональних можливостей КІСТЬ припустимого попереднього стягування і зборки може складати величину, яка лежить у діапаВ інших аспектах даного винаходу еластичним зоні, приблизно, 0 - 50% КІЛЬКІСТЬ припустимого елементам однієї чи обох утримуючих клапанних попереднього стягування і зборки в інших аспектах секцій 142 і 144, ВІДПОВІДНО, надають натяг в окреможе складати, принаймні, приблизно, 10%, і в мих зонах Було б більш прийнятним, щоб зональдодаткових аспектах може не перевищувати, приний натяг було б сконфігуровано таким чином, близно, 25%, для забезпечення потрібних переваг щоб він, по суті, обмежував еластичну зборку до і споживчих властивостей Вибрана КІЛЬКІСТЬ попесередньої секції вставного клапанного елемента, редньої чи вихідної зборки може, більш прийнятно, що проходить вздовж довжини і по центру Зонадопомогти зменшити величину сили, що збирає, льний натяг може досягатись різними шляхами яка у вихідному стані передається на верхній лисНаприклад, здатність еластичних елементів 138 і товий і задній листовий шари під час виготовлен68 до еластичного скорочення у ВІДПОВІДНИХ краня, і може допомогти ізолювати верхній листовий і йових областях вставних секцій 142 для розмізадній листовий шари від рухів при натягу і стисщення ніг і утримуючих клапанних секцій 144, ВІДканні вставного клапанного елемента 19, які моПОВІДНО, може функціонально послаблятися жуть виникнути під час носіння виробу шляхом механічної, ультразвукової чи теплової обробки, яка ефективно "пригнічує" або інакше На Фіг 1, 2 і 4 кишенькова секція 84 елемента деактивує еластичність чи здатність до скорочення 80, що проходить по тали, може бути сконфігуроу вибраних областях Як альтернатива, клей чи вана таким чином, що вона буде з'єднувати і переінший з'єднуючий механізм може застосовуватися кривати обернені всередину і розташовані з боку тільки в тих областях, в яких скорочення еластичтіла поверхні, які проходять вздовж довжини утриних елементів передбачається для зборки компомуючих клапанних секцій 144, Було б більш призитного матеріалу клапана В областях, де з'єдйнятним, щоб рухомі пружкові частини 104 кишенання відсутнє решта еластичних елементів нькової секції 84 були б, по суті, роз'єднані і не можуть скорочуватися, по суті, без зборки ВІДПОВІприєднані до дальніх рухомих крайок 66 утримуюДНИХ секцій композитного матеріалу клапана В чої клапанної секції 144, внаслідок чого зменшуінших конфігураціях поздовжньо віддалені кінцеві ється взаємодія між еластичними утримуючими області вставних секцій для розміщення ніг або клапанними секціями 144 і еластичною кишенькоутримуючі клапанні секцій можуть, по суті, бути вою секцією 84 Крім цього, було б бажаним обмецілком зафіксовані шляхом, наприклад, функціожити область еластичного натягу, створюваного нального закріплення кінцевих областей на верхеластичними елементами 68, застосовуваними ньому листовому шарі 28 (або на інших частинах для того, щоб зробити еластичними утримуючі виробу) за допомогою клею, звукового з'єднання клапанні секції 144 Більш конкретно, еластичний чи іншого з'єднуючого механізму натяг в утримуючих клапанних секціях може бути, Звичайно, зібраний клапан-вставка 19 може бути приєднаний до поглинаючого виробу 10, коли вставний клапанний елемент 19 витягнуто, приблизно, на таку ж довжину, яка була у вставного клапанного елемента, коли еластомерні нитки 68 і 138 були зібрані і введені в конструкцію композитного матеріалу клапан а-вставки ВІДПОВІДНО, вставний клапанний елемент може бути приєднаний і введений у виріб, коли тканинний чи бар'єрний шари вставного клапанного елемента ефективно і цілком витягнуті до їх, по суті, незібраного і плоского стану, і коли еластомерні нитки 68 і 138, по суті, перебувають в їх вихідному розтягнутому стані Як альтернатива, композитний вставний клапанний елемент може бути зібраний за допомогою визначеного ела-стомерного скорочення приєднаних еластомерних ниток 68 і 138, виникнення якого припускається перед приєднанням і введенням композитного вставного клапанного елемента 19 у виріб 10 Величина припустимого скорочення і попередньої зборки може виражатись у відсотках на основі вихідної довжини, тобто довжини композитного вставного клапанного елемента 19 у незібраному стані, з використанням формули 100*(L, - L f ) / L , , Де по суті, обмежено до поздовжньої середньої секції кожної зі стримуючих клапанних секцій ВІДПОВІДНО до цього, кінцеві області кожної утримуючої клапанної секції, зокрема, клапанні кінцеві області, взагалі, розташовані в безпосередній близькості до кишенькової секції 84, можуть бути, по суті, ВІЛЬНІ від еластичного натягу, створюваного еластичними елементами 68 Дальні крайки 66 також можуть бути закріплені на верхньому листовому шарі 28 за допомогою придатного сполучного механізму для створення додаткової ізоляції дальніх країв 66 утримуючих клапанних секцій від роботи і від відкриття кишенькової секції 84 Інші технології для одержання бажаного обмеження області натягу в стримуючій клапанній секції 144 були описані вище У конкретних аспектах цього винаходу вставні клапанні елементи 19 можуть бути сконфігуровані таким чином, що вони будуть, по суті, запобігати перетинанню місць розташування кишенькових елементів 80, що проходять по тали ВІДПОВІДНО ДО цього, кожен із вставних клапанних елементів може бути сконструйований таким чином, що він буде закінчуватися в положенні, що просторово відділене від кінцевих крайок кишенькової секції 84 кишенькових елементів, що проходять по тали В інших аспектах, вставні клапанні елементи 19 мо 44 43 53760 жуть бути сконфігуровані таким чином, що вони центральну область Цільова зона охоплює оббудуть розташовуватися поверх оберненої всереласть, у якій звичайно відбуваються повторні видину і розташованої з боку тіла поверхні кишенькиди рідини в поглинаючу структуру 32 Коли підкових елементів 80, що проходять поталії Вставні гузок надітий, області "вушок" сконфігуровані клапанні елементи 19 можуть потім закінчуватися таким чином, що вони, взагалі, охоплюють бокові в зоні, що починається від збірної і рухомої крайки частини тали користувача і його торс, а централькишені 104, що проходить по тали, до кінцевого на область сконфігурована таким чином, що вона, краю 22, що проходить в поздовжньому напрямку, взагалі, охоплює середню область тали користупоглинаючого виробу 10 В інших аспектах вставні вача і його торс клапанні елементи 19 можуть бути сконфігуровані Поглинаюча структура 32 може бути виготовтаким чином, що вони лежатимуть нижче й у безлена в широкому різноманітті розмірів і форм (напосередній близькості щодо спрямованої назовні приклад, прямокутної, трапецеїдальної, Тповерхні кишенькових елементів 80, які проходять подібної, І-подібної, у формі піскового годинника поталії Вставні клапанні елементи 19 можуть потощо) та з широкого різноманіття матеріалів Розтім закінчуватися в зоні, що починається від збірмір і поглинаюча здатність поглинаючої структури ного і рухомого краю кишені 104, що проходить по 32 повинні бути вибрані з урахуванням розміру тали, і проходить до поздовжньої кінцевої крайки передбачуваного користувача і з урахуванням рі22 поглинаючого виробу 10 динних навантажень, що їх повинен витримувати при передбачуваному використанні поглинаючий У різних варіантах розташування цього винавиріб Крім цього, розмір і поглинаюча здатність ходу, вибрана поглинаюча композитна система, поглинаючої структури 32 можуть змінюватися, така, як система, що включає частину 46 контролю щоб відповідати користувачу в діапазоні віку від за викидом рідини і поглинаючу структуру 32, рознемовлят до дорослих Крім цього, було визначеташована і функціонально закріплена між верхнім но, що за допомогою даного винаходу ЩІЛЬНОСТІ листом 28 і заднім листом ЗО для формування та/або вага одиниці площі ВІДПОВІДНИХ частин 46 підгузка 10 Поглинаюча система має конструкцію, контролю за викидом рідини й утримуючої частини яка, взагалі, стискається, є зручною, не подразнює 48, а також їх ВІДНОСНІ пропорції, можуть змінювашкіру користувача, і здатна поглинати й утримуватися У конкретному аспекті цього винаходу поглити рідкі виділення організму Слід розуміти, що для наюча структура має поглинаючу здатність, що цілей даного винаходу будь-які компоненти поглидорівнює, принаймні, приблизно, 300г синтетичної наючої системи можуть містити одиночну цільну сечі Як альтернатива, поглинаюча структура може частину матеріалу, або, як альтернатива, можуть мати поглинаючу здатність, яка дорівнює, принаймістити множину окремих частин матеріалу, які мні, приблизно, 400г синтетичної сечі для забезпефункціонально зібрані разом У тих випадках, коли чення поліпшених характеристик поглинаючий компонент, такий, як поглинаюча структура 32, містить окрему, по суті, цільну часДля виготовлення компонентів, що утворюють тину матеріалу, цей матеріал може включати непоглинаючу структуру 32, можуть використовуваобхідні структурні властивості, що формуються у тися різні типи змочуваних гідрофільних волоконвибраних його просторових областях Коли поглиних матеріалів Приклади підхожих волокон вклюнаючий компонент містить кілька частин, ці частичають натуральні органічні волокна, складені з ни можуть бути сконфігуровані у вигляді окремих змочуваних матеріалів, які з самого початку мають шарів або у вигляді іншої форми, що не є шарами необхідні властивості, до них належать целюлозні Крім того, окремі частини можуть мати однакову волокна, синтетичні волокна, що складаються з довжину або не мати однакової довжини, залежно целюлози або похідних целюлози, таких, як ВІСКОЗвід вимог до виробу Більш прийнятним, проте, є НІ волокна, неорганічні волокна, які складаються, те, щоб кожна з окремих частин була встановлена по суті, з змочуваних матеріалів, таких, як скловоу функціональному, тісно зв'язаному, контакті локно, синтетичні волокна, виготовлені, по суті, з вздовж, принаймні, частини її границь, принаймні, невід'ємно змочуваних термопластичних полімез однією, розташованою рядом, іншою частиною рів, таких, як окремі волокна з поліефіру чи поліпоглинаючого компонента Більш прийнятне, кожаміду, і синтетичні волокна, що складаються з нена частина з'єднана з розташованою поряд частизмочуваних термопластичних полімерів, таких, як ною поглинаючого компонента за допомогою приполіпропіленові волокна, що були пдрофільовані датного з'єднання та/або механізму, що створює за допомогою ВІДПОВІДНИХ засобів Ці волокна мозаплутування волокон, такого, як ультразвукове жуть бути пдрофільовані, наприклад, за допомоз'єднання чи з'єднання за допомогою клею або гою обробки кварцом, обробки за допомогою мамеханічне чи гідравлічне зшивання теріалу, такого, який має, підхожий гідрофільний У поданих варіантах втілення цього винаходу поглинаюча структура 32, що вбирає виділення тіла, має зону захоплення рідини, цільову зону й оконтурену криволінійну периферію, особливо вздовж бокових крайок виробу Дві, взагалі, дзеркально відображені, вигнуті всередину поперечні крайки, формують більш вузьку проміжну секцію, яка дозволяє розташовувати и в промежині користувача У зображеній поглинаючій структурі 32 передня її секція включає дві просторово рознесені в поперечному напрямку області "вушок" і компонент і який досить важко вилучається з волокна, або за допомогою створення оболонки на незмочуваному гідрофобному волокні за допомогою гідрофільного полімеру під час чи після формування волокна Для цілей даного винаходу, передбачається, що також можуть використовуватися вибрані суміші різних типів названих вище волокон Вживаний тут термін "гідрофільний" описує волокна чи поверхні волокон, що змочуються водними рідинами, які перебувають в контакті з воло 46 45 53760 кнами Ступінь змочуваності матеріалів може, у плутування, кристалічні домени, ковалентні зв'язсвою чергу, описуватись за допомогою контактних ки, ІОННІ комплекси й об'єднання, такі, як водневі кутів і поверхневих напруг рідин і використовувазв'язки і гідрофобні об'єднання з використанням них матеріалів Устаткування і технологія, що підсили Ван дер Ваальса (Van derWaals) ходять для вимірювання змочуваності конкретних Приклади синтетичних поглинаючих полімерів волоконних матеріалів або сумішей волоконних з гелеутворюючих матеріалів включають солі лужматеріалів, що використовуються для частини 46 них металів і амонію полі(акриловоі кислоти) і поконтролю за викидом рідини, можуть забезпечувалі(метакриловоі кислоти), полі(акриламіди), ПОЛІВІтись за допомогою Системи Аналізу Сил ПоверхНІЛОВІ ефіри), малеїнові ангідридні співполімери з невого Натягу типу CAHN, SFA-222, або, по суті, ВІНІЛОВИМИ ефірами й альфа-олефінами, поеквівалентної системи При вимірюванні за дополі(вшілпіролідон), полі(вінілморфолшон), ПОЛІВІНІмогою такої системи волокна, що мають контактні ЛОВИЙ спирт) і їх суміші та співполімери Інші полікути менші від 90°, позначаються як "змочувані" мери, що підходять для використання в або гідрофільні, у той час як волокна, що мають поглинаючій структурі, включають природні та моконтактні кути більші від 90°, позначаються як "недифіковані природні полімери, такі, як пдролізовазмочувані" або гідрофобні ні акри-лонітрил-прищеплений крохмаль, прищеплений крохмаль акрилової кислоти, Утримуюча частина 48 може містити ґрати з метилцелюлоза, карбоксиметил целюлоза, гідрогідрофільних волокон, таких, як матеріал з целюкси пропіл целюлоза та природні і натуральні смолозного пуху, змішаного з частинками матеріалу з ли, такі, як альгінати, ксантанова смола, смола високими поглинаючими властивостями У конкреплодів ріжкового дерева тощо Суміші натуральних тних варіантах виконання утримуюча частина 48 і повністю чи частково синтетичних поглинаючих може містити суміш з надпоглинаючих частинок, полімерів також можуть використовуватись у цьоякі формують пдрогель, і волокон, одержаних аему винаході Інші придатні гелеутворюючі поглиродинамічним способом з розплаву синтетичного наючі матеріали описані авторами Асарсон та ш полімеру, чи суміші з надпоглинаючих частинок з (Assarsson et al) в американському патенті № З волоконним коформним матеріалом, що містить 901 236, виданому 26 серпня 1975 р Способи підсуміш з натуральних волокон та/або синтетичних готовки синтетичних гелеутворюючих поглинаючих полімерних волокон Надпоглинаючі частинки мополімерів розкриті в американському патенті № 4 жуть бути, по суті, однорідно змішані з гідрофіль076 663, виданому 28 лютого 1978 р авторам Маними волокнами, або можуть бути змішані нерівсуда та ін (Masuda et al) і в американському патеномірно Наприклад, концентрація нті № 4 286 082, виданому 25 серпня 1981 р автонадпоглинаючих частинок може бути розподілена рам Цубакімото та ш (Tsubakimoto et al) у вигляді несхідчастого градієнта вздовж істотної частини товщини (у напрямку z) поглинаючої струСинтетичні гелеутворюючі поглинаючі матеріктури, з більш низькими концентраціями в напрямали звичайно являють собою ксерогелі, які форку до боків тіла поглинаючої структури і відносно мують пдрогелі при змочуванні Термін "пдрогель", високими концентраціями в напрямку до зовнішоднак, часто вживається для позначення як змоньої сторони поглинаючої структури Придатні ченої, так і не змоченої, форми матеріалу конфігурації z-градієнта описані в американському Як було зазначено вище, матеріал з високим патенті № 4 699 823, виданому 13 жовтня 1987 р ступенем поглинання, використовуваний в утриавторам Келенбергер та ш (Kellenberger і et ai), муючій частині 48, у загальному випадку, предстаякий включено до цього опису як посилання, так, влений у формі окремих частинок Ці частинки що він узгоджується з даним описом Надпоглинаможуть мати будь-яку необхідну форму, наприючі частинки можуть також бути розташовані, взаклад, спіральну чи напівспіральну, кубічну, у вигалі, в окремому шарі ґрат гідрофільних волокон гляді стрижня, багатогранників тощо Форми, що чи можуть бути сконфігуровані як окремі відособмають великі величини відношення найбільшого лені кишенькові області надпоглинаючого матерірозміру до найменшого розміру, такі, як голки, алу Крім того, два чи більша КІЛЬКІСТЬ різних типів пластівці та волокна, також передбачаються для надпоглинаючих матеріалів можуть вибірно розвикористання у цьому винаході Конгломерати з ташовуватися в різних місцях всередині чи вздовж частинок гелеутворюючого поглинаючого матеріаґрат з волокон лу можуть також використовуватися в утримуючій частині 48 Матеріал з високим ступенем поглинання може містити поглинаючі гелеутворюючі матеріали, Більш прийнятними для використання є частитакі як надпоглинаючі матеріали Гелеутворюючі нки, що мають середній розмір, який лежить у мепоглинаючі матеріали можуть бути натуральними, жах від, приблизно, 20 мікрон до, приблизно, 1 синтетичними і модифікованими натуральними міліметра Термін "розмір частинок", що вживаєтьполімерами та матеріалами Крім того, гелеутвося тут, означає зважене середнє значення найрюючі поглинаючі матеріали можуть бути неоргаменшого розміру окремих частинок нічними матеріалами, такими, як силікагелі, чи Придатні матеріали з високим ступенем поорганічними сполуками, такими, як полімери з поглинання можуть мати конкретні характеристики перечними зв'язками Термін "поперечні зв'язки" поглинаючої здатності (ІНОДІ позначається як "АС" стосується будь-якого засобу, що ефективно на(Absorbent Capacity), деформації під навантажендає в нормальному стані розчинним у воді матеріням (ІНОДІ позначається як "DUL" (Deformation Unалам, по суті, нерозчинних властивостей, але наder Load) та індекс капілярного поглинання (ІНОДІ даючи при цьому властивості набрякання Такі позначається як 'Wl" (Wickmg Index) Ці параметри засоби можуть включати, наприклад, фізичне задокладно розкриті в заявці на американський па 48 47 53760 тент, реєстраційний № 757 787 авторів С Б'єрлі та на та частинки надпоглинаючої речовини можуть ін (S Byerly et al), з назвою КОМПОЗИТНІ ПОперебувати у ваговому співвідношенні "волокнаГЛИНАЮЧІ МАТЕРІАЛИ ТА ПОГЛИНАЮЧІ ВИРОчастинки", що не перевищує, приблизно, 75 25, як БИ, ЩО IX МІСТЯТЬ (ABSORBENT COMPOSITES альтернатива, не перевищує, приблизно, 70 ЗО, і, у AND ABSORBENT ARTICLES CONTAINING SAME) разі необхідності, не перевищує, приблизно, 55 45 поданій 11 вересня 1991 p (обліковий номер паУ додаткових аспектах даного винаходу, вагове тентного повіреного № 10 174), опис якої включено співвідношення волокон до частинок складає не до цього опису як посилання так, що він не супеменше, ніж, приблизно, 25 75, більш прийнятно, не речить даному опису менше, ніж, приблизно, ЗО 70 і ще більш прийнятно, не менше, ніж, приблизно, 45 55 Такі співвідУ конкретному аспекті даного винаходу поглиношення волокон до частинок можуть бути особнаюча утримуюча частина 48 містить матрицю ливо прийнятними в ЦІЛЬОВІЙ зоні поглинаючої (сітку), по суті, з гідрофільних волокон, що має структури У конкретних варіантах втілення цього деяку КІЛЬКІСТЬ матеріалу з високим ступенем повинаходу вагове співвідношення волокон до часглинання, розподіленого в ній Окремі надпоглитинок не перевищує, приблизно, 65 35 і складає не наючі полімери, що мають поліпшені поглинаючі менше, ніж, приблизно, 50 50 для забезпечення властивості, можуть бути корисними для досягнеобхідних характеристик нення максимальних експлуатаційних якостей зі збереженням необхідної незначної товщини поГідрофільні волокна і частинки з високим стуглинаючого виробу Для забезпечення поліпшених пенем поглинання можуть формувати середню характеристик частинки надпоглинаючого матерікомпозитну ЩІЛЬНІСТЬ, що знаходиться в діапазоні, алу можуть вибиратися таким чином, щоб вони приблизно, 400 - 1000r/M2(gsm) Повторимо, що забезпечували достатню величину поглинання під така величина ЩІЛЬНОСТІ Є особливо прийнятною в навантаженням (ІНОДІ позначається як "AUL" ЦІЛЬОВІЙ зоні поглинаючої структури У деяких ас(absorbency-under-load), яка знаходиться в діапапектах даного винаходу величина середньої комзоні, приблизно, 25 - 40, і забезпечували величину позитної ЩІЛЬНОСТІ знаходиться в діапазоні, припоглинаючої здатності (АС), що лежить у діапазоні, близно, 500 - 950г/м2 (gsm) і, більш прийнятне, в приблизно, 32 - 48 Відношення величини поглидіапазоні, приблизно, 550 - 900г/м2 (gsm) для занання рідини надпоглинаючим матеріалом знахобезпечення необхідних характеристик диться в межах діапазону, приблизно, 3 - 15г/г Для забезпечення необхідної товщини в різних (грам рідини на грам надпоглинаючої речовини) за конфігураціях поглинаючого виробу, виконаного ЗО секунд поглинання під навантаженням, 6,5 ВІДПОВІДНО до цього винаходу, утримуюча частина 21 г/г, за 5 хвилин поглинання під навантаженням і 48 може бути сконфігурована з переважною тов25 - 40г/г і за бОхв поглинання під навантаженням щиною, що не перевищує приблизно 0,6см Було б більш прийнятним, щоб переважна товщина не Придатний спосіб для визначення величини перевищувала б, приблизно, 0,53см, і більш припоглинання під навантаженням докладно описаний йнятне не перевищувала б, приблизно, 0,5см для в американському патенті № 5 147 343 автора С забезпечення поліпшених якісних показників ПеКеленбергер (S Kellenberger), виданому 15 вересреважна товщина визначається під впливом звуня 1992 р з назвою ПОГЛИНАЮЧІ ВИРОБИ, ЩО жуючого тиску величиною 0,2фунти/дюйм2 МІСТЯТЬ ГІДРОГЕЛІ ЗІ ЗДАТНІСТЮ НАБУХАТИ (1,38кПа) ПІД ТИСКОМ (ABSORBENT PRODUCTS CONTAINING HYDROGELS WITH ABILITY TO SWELL ЩІЛЬНІСТЬ утримуючої частини 48 чи інших AGAINST PRESSURE) (обліковий номер патентнокомпонентів поглинаючого виробу може розрахого повіреного № 8786 1), і який також був опублівуватись на основі ваги и одиничної площі і товкований 2 листопада 2 1989 р як заявка на єврощини У випадку підгузків, наприклад, вага і товпейський патент № ЕР 0 339 461 АІ, опис якого щина вимірюються на нових, не упакованих, не включено до цього опису як посилання так, що він складених і сухих підгузках під дією звужуючого узгоджується з даним описом тиску величиною 0,2фунти/дюйм2 (1,38кПа) Для визначення товщини, необхідної для обчислення Прикладом надпоглинаючого полімеру, придаЩІЛЬНОСТІ, можуть використовуватися придатні для тного для використання в цьому винаході, є поліцього пристрої для вимірювання товщини мер SANWET ЇМ 3900, який постачається фірмою Хехст Селанес (Hoechst Celanese), що має офіс у У зображених варіантах цього винаходу утриМІСТІ Портсмус, штат Вірджинія (Portsmouth, Virмуюча частина 48 включає 4 - 22 грами пуху, ginia) Інші придатні надпоглинаючі речовини моотриманого з деревної м'якоті, більш прийнятно, жуть включати полімер DO W DRYTECH 203 5LD, включає, приблизно, 8 - 18 грам пуху і, більш прищо поставляється компанією Доу Кемікал Ко (Dow йнятно, включає, приблизно, 1 2 - 1 4 грамів пуху, Chemical Co), що має офіс у МІСТІ Мідленд штат для забезпечення необхідних характеристик Пух з Мічиган (Midland, Michigan), чи полімер FAVOR деревної м'якоті звичайно надає підгузку 10 форSAB 870М, що постачається компанією Стокхаусен му, утримує частинки надпоглинаючого полімеру Інк (Stockhausen, Inc), яка має офіс у МІСТІ Грінсчи іншого матеріалу з високим ступенем поглинанборо, штат Північна Кароліна (Greensboro, North ня і визначає їх місце розташування Утримуюча Carolina) частина 48 може містити, приблизно, 7 - 1 2 грам надпоглинаючого полімеру, і в зображуваному Матриця гідрофільних волокон, що міститься в варіанті втілення містить, приблизно, 8 грам надутримуючій частині 48, може являти собою шар поглинаючого полімеру Достатня КІЛЬКІСТЬ надпопуху з м'якоті деревної целюлози, і частинки надглинаючого полімеру міститься в утримуючій часпоглинаючого полімеру можуть бути розподілені в тині 48 для забезпечення адекватної загальної матриці гідрофільних волокон Гідрофільні волок 50 49 53760 поглинаючої здатності, що складає, принаймні, жий спосіб бути зв'язана з використанням, наприприблизно 300 грам синтетичної сечі Наприклад, клад, клею, з поглинаючою структурою 32 і іншими підгузок середнього розміру для дітей вагою прикомпонентами конструкції виробу близно 1 6 - 2 8 фунтів (приблизно 7 - 13кг) звичайЧерез високі концентрації надпоглинаючих чано може мати загальну утримуючу здатність, пристинок або іншого матеріалу з високим ступенем близно, 400 грам синтетичної сечі поглинання, у частині утримуючій 48 можуть виникнути труднощі щодо наявності частинок з високим Пук і частинки надпоглинаючого матеріалу ступенем поглинання в утримуючій частині та щоможуть бути вибірно приміщені в необхідних зонах до обмеження руху або міграції над-поглинаючого утримуючої частини 48 Наприклад, вага одиниці матеріалу в бокові частини підгузка Для поліпплощі пуху може змінюватися по ширині утримуюшення утримання надпоглинаючого матеріалу почої частини 48 Як альтернатива, відносно велика глинаюча структура 32 може включати поліпшену КІЛЬКІСТЬ пуху може розташовуватись у напрямку зовнішню обгортку, таку, як обгортковий лист 70, переднього кінця пояса поталії стримуючої частирозташований у безпосередній близькості і навкони Наприклад, див американський патент № 4 ло утримуючої частини 48 Обгортковий лист 585 448, виданий 29 квітня 1986 р , авторів К Енбільш прийнятно являє собою шар поглинаючого лое (К Enloe) У зображуваному варіанті втілення матеріалу, що покриває основні поверхні бокових перевага надпоглинаючого матеріалу може розпосторін і зовнішньої сторони утримуючої частини, і ділятись в напрямку до середньої області утримубільш прийнятно, покриває, по суті, всі периферійючої частини 48, яка проходить вздовж довжини ні краї утримуючої частини для формування, по утримуючої частини і становить, приблизно, 3,5 суті, повного їх перекриття Як альтернатива, об4,5 дюйми (приблизно 8,9 - 11,4см) у ширину Крім гортковий лист може формувати поглинаючу обготого, надпоглинаючий матеріал може бути розтартку, що покриває основну частину поверхонь бошований в окремо вибраних зонах для зниження кових сторін і зовнішньої сторони утримуючої КІЛЬКОСТІ надпоглинаючого матеріалу, розташовачастини, і покриває, по суті, тільки краї бокових ного в безпосередній близькості до бокових і кінсторін утримуючої частини ВІДПОВІДНО ДО ЦЬОГО, ЯК цевих країв утримуючої частини Зменшена КІЛЬлінійна, так і вигнута у напрямку всередину, частиКІСТЬ надпоглинаючого матеріалу на краях ни країв бокових сторін обгорткового листа можуть утримуючої частини може поліпшити вміст частибути закриті навколо утримуючої частини При нок надпоглинаючого матеріалу в матриці волотакому розташуванні, однак, кінцеві краї обгорткоконного пуху утримуючої частини 48 Змінне зонавого листа не можуть бути цілком закриті навколо льне розміщення надпоглинаючого матеріалу кінцевих країв утримуючої частини в областях поможе, наприклад, досягатись за допомогою спосояса виробу, що проходить поталії бу і пристрою, описаного в американському патенті № 5 028 224 авторів С Пайпер та ш (С Ріерег Поглинаюча обгортка 70 може містити багатоet al), з назвою СПОСІБ І ПРИСТРІЙ ДЛЯ ВНЕелементний обгортковий лист, який включає окреСЕННЯ МАТЕРІАЛУ З ЧАСТИНОК У ПІДКЛАДКУ З мий обгортковий шар, оберненій до тіла стороні, і ПЕРЕРВАМИ (METHOD AND APPARATUS FOR окремий обгортковий шар, виконаний із зовнішньої INTERMITTENTLY DEPOSITING PARTICIPATE сторони, кожен з шарів виходить за межі всіх чи MATERIAL IN A SUBSTRATE), що був виданий 2 деяких периферійних країв утримуючої частини 48, липня 2 1991 р (обліковий номер патентного повіяк зображено на Фіг 1 Така конфігурація обгорткореного № 8761), опис якого включено до цього вого листа може, наприклад, сприяти формуванопису як посилання так, що він не суперечить даню, по суті, повного ущільнення і закриття навколо ному опису периферійних країв утримуючої частини 48 У задній частині пояса, що проходить потали, зображеУ конкретних аспектах цього винаходу поглиного підгузка поглинаюча обгортка може також наюча структура 32 може мати, у загальному вибути сконфігурована таким чином, що вона буде падку, Т-подібну форму, таким чином, що поперепроходити на збільшену відстань за межі перифечина букви "Т", яка проходить поперечно, взагалі, рії утримуючої частини для того, щоб зробити небуде відповідати передній частині пояса поглинапрозорими і міцними секції задніх "вушок" підгузка ючого виробу для поліпшених характеристик, осоУ зображеному варіанті втілення винаходу, наприбливо для хлопчиків У зображених варіантах втіклад, шар, обернений до тіла, і шар, обернений лення, наприклад, частина затримки, розташована назовні, поглинаючої обгортки 70 проходять, прив секції вушок в області переднього пояса виробу, наймні на 1/2 дюйма (приблизно 1,3см) за межі має ширину в поперечному напрямку, приблизно, периферійних країв утримуючої частини для фор9,0 дюймів (приблизно 22,9см), звужена частина мування сполучної області, що проходить назовні, секції промежини має ширину, приблизно, 3,5 типу бортика (чи гребеня), по якій периферія обедюйми (приблизно 8,9см) і область заднього пояса рненої до тіла частини поглинаючої обгортки може - ширину, приблизно, 4,5 дюйми (приблизно бути повністю або частково з'єднана з периферією 11,4см) оберненої назовні частини поглинаючої обгортки Уся поглинаюча структура 32, чи будь-яка и окрема частина, така, як утримуюча частина, моШари, обернений до тіла і обернений назовні, жуть бути загорнені в гідрофільну тканину з висообгорткового листа 70 може складатися, по суті, з кою МІЦНІСТЮ у вологому стані, таку, як матерія з того ж матеріалу, або може виготовлятись з різних високою МІЦНІСТЮ у вологому стані або синтетичматеріалів Наприклад, обернений назовні шар ний волокнистий матеріал Така огортаюча матеобгорткового листа може складатись з матеріалу з рія може також підвищити ЦІЛІСНІСТЬ поглинаючої відносно більш низькою вагою одиниці площі і структури при використанні Матерія може у підхоякий має відносно високу пористість, такого, як 52 51 53760 целюлозна тканина з високою МІЦНІСТЮ у вологому ками, сформованими прохідним потоком повітря стані, яка складається з м'якоті м'яких деревних Кардний матеріал зі зв'язками, сформованими за порід, а обернений до тіла шар обгорткового листа допомогою використання інфрачервоних променів може містити один з раніше описаних матеріалів, і прохідним потоком повітря, може, у разі необхідщо має відносно низьку пористість Обернений до ності, включати суміш з різних волокон, і довжина тіла шар з низькою пористістю може краще запобіволокон в окремих матеріалах може знаходитися в гати міграції над поглинаючих речовин на шкіру діапазоні, приблизно, 1,0 - 3,0 дюйми (2,54 користувача, а обернений назовні шар з високою 76,2мм) Частина контролю за викидом рідини мопористістю і з більш низькою вагою одиниці площі же складатись, по суті, з гідрофобного матеріалу, знижує вартість і поліпшує технологічність поглиі, у разі необхідності, цей гідрофобний матеріал наючої подушки може бути оброблений поверхнево-активною речовиною чи іншими способами для надання йому Для формування зв'язків між оберненою до тінеобхідного рівня змочуваності та гідрофільності ла частиною і оберненою назовні частиною поглинаючої обгортки 70 використовується клей, такий Представлений у даному описі підгузок 10 мояк клей NATIONAL STARCH 72-3723, що може же включати частину 46 контролю за викидом рінаноситись набивним методом у визначених обдини, яка встановлена в безпосередньому контакті ластях поглинаючої обгортки за допомогою, наз можливістю передачі рідини з розташованою в приклад, ротаційної гравірувальної системи В безпосередній близькості від поглинаючої утримуальтернативних схемах розташування, що мають ючої частини 48 Як це показано, частина 46 контпоглинаючу обгортку, яка складається з нетканого ролю за викидом рідини може бути сконфігурована волоконного матеріалу, отриманого аеродинамічтаким чином, що вона буде розміщена в безпосеним способом з розплаву, периферійне ущільненредній близькості до оберненого назовні стороні ня шару обгортки, оберненого до тіла, і оберненоверхнього листа 28 У разі необхідності, частина го назовні шару обгортки можуть виконуватись з контролю за викидом рідини може розміщатись в використанням гарячого каландрування для форбезпосередній близькості до поверхні верхнього мування області запаяної смужки навколо перилистового шару 28, оберненого всередину і викоферії утримуючої частини наного з боку тіла Через малу товщину утримуючої частини 48 і Зображена конфігурація частини контролю за високу концентрацію надпоглинаючих речовин в викидом рідини функціонально зв'язана з верхнім утримуючій частині швидкість поглинання рідин в листовим шаром за допомогою звичайного клейоутримуючій частині сама по собі може бути надто вого візерунка, наприклад спірального клейового низькою, чи може не достатньою мірою витримувізерунка Крім цього, частина контролю за викиватись впродовж багаторазових припливів рідини дом рідини може бути функціонально зв'язана з в поглинаючу структуру Додання пористого, провиконаним з боку тіла шаром обгорткового листа никного для рідини шару з матеріалу, що поглинає 70 за допомогою звичайного клейового візерунка викид рідини, однак, може поліпшити загальну КІЛЬКІСТЬ доданого клею повинна бути достатньою швидкість поглинання композитної поглинаючої для забезпечення необхідних рівнів зв'язку, але не структури Частина 46 контролю за викидом рідини повинна бути занадто малою для того, щоб запобізвичайно виконується менш гідрофільною, ніж гти зайвому обмеженню руху рідини з верхнього утримуюча частина 48, і має такі значення робочолистового шару через частину контролю за викиго рівня ЩІЛЬНОСТІ і ваги одиниці площі, що вони дом рідини і через обгортковий шар дозволяють швидко збирати і тимчасово містити Утримуюча частина 48 розташована таким чивикиди рідини для передачі рідини з точки первісном, що вона зв'язана по рідині з частиною 46 конного входу і, по суті, повністю передавати рідину тролю за викидом рідини, що дозволяє приймати до інших частин поглинаючої структури 32, зокрерідину, яка виділяється з частини контролю за вима, в утримуючу частину Така конфігурація допокидом рідини, утримувати її з подальшим накопимагає запобігти об'єднанню рідини і її збиранню у чуванням У зображених варіантах втілення частичастині поглинаючого елемента одягу, розташована 46 контролю за викидом рідини містить окремий ній напроти шкіри користувача, завдяки чому у шар, який розташований поверх іншого окремого користувача зменшується відчуття вологості шару, що містить утримуючу частину, формуючи, Для виготовлення частини 46 контролю за викидом рідини можуть використовуватися різні ткані і неткані матеріали Наприклад, частина 46 контролю за викидом рідини може являти собою шар, що складається з матеріалу з полюлефінових волокон, одержаних аеродинамічним способом з розплаву або способом ежектування високошвидкісним потоком повітря Шар контролю за викидом рідини також може являти собою кардний матеріал з зв'язками або укладений повітрям матеріал, що складається з натуральних і синтетичних волокон Кардний матеріал зі зв'язками може, наприклад, являти собою кардний матеріал з порошковими зв'язками, або кардний матеріал, зв'язки якого отримані за допомогою використання інфрачервоних променів, чи кардний матеріал зі зв'яз таким чином, структуру з подвійним шаром Частина контролю за викидом рідини служить для швидкого збору і тимчасового утримання виділюваних рідин, для передачі таких рідин із точки початкового контакту і розподілу рідини в ІНШІ частини контролю за викидом рідини, і потім, по суті, для повної передачі таких рідин у шар чи шари, які складають утримуючу частину 48 Представлена конфігурація частини контролю за викидом рідини, по суті, не містить гелеутворюючий поглинаючий матеріал Частина 46 контролю за викидом рідини, однак, містить дуже малу КІЛЬКІСТЬ частинок з гелеутворюючого матеріалу, які допомагають прийняти вихідний викид рідини, але їх КІЛЬКІСТЬ не повинна бути надлишковою Коли в ЦІЛЬОВІЙ зоні міститься надлишкова КІЛЬКІСТЬ час 54 53 53760 тинок з гелеутворюючого поглинаючого матеріалу, В інших аспектах цього винаходу кінцеві краї ці частинки можуть призвести до утворення струкчастини контролю за викидом рідини можуть розтури, яка буде затримувати і містити неприйнятно ташовуватися з деякими проміжками у поздовжвисоку КІЛЬКІСТЬ рідини Крім того, передача рідин з ньому напрямку від кінцевих країв утримуючої часцільової зони в ІНШІ частини поглинаючої структутини 48 У конкретних конфігураціях даного ри 32, особливо, в утримуючу частину 48, може винаходу, ВІДПОВІДНІ, розташовані у ВІДНОСНІЙ блипогіршитися, що є небажаним зькості до переднього кінцевого краю частини 46 контролю за викидом рідини, можуть бути віднесеЯк зазначалось вище, шар 46 викиду рідини ні на попередньо визначену окрему відстань від може являти собою окремо сформований шар, переднього кінцевого краю пояса, що проходить який знаходиться в безпосередній близькості до потали, утримуючої частини 48 оберненої назовні поверхні верхнього листа 28, між утримуючою частиною і верхнім листом Таким Було визначено, що ефективно працююча ткачином, частина 46 контролю за викидом рідини нина, призначена для виготовлення частини контможе не займати повну товщину поглинаючої ролю за викидом рідини, може бути визначено структури 32 Утримуюча частина, у разі необхідохарактеризована конкретними параметрами Такі ності, може включати заглиблену область, яка попараметри включають, наприклад, вагу одиниці вністю або частково оточує частину 46 контролю площі, проникність, пористість, площу поверхні на за викидом рідини, або утримуюча частина може об'єм порожнеч (surface area per void volume бути цілком розташована нижче частини контролю (SA/VV), пружність стиску і поглинаюча здатність за викидом рідини Схема, що включає поглибленІнші параметри можуть включати матрицю зв'язків, ня в утримуючій частині 48, може більш прийнятне що дозволяє стабілізувати структуру розміру пір і збільшувати область контакту і передачі по рідині гідрофільність Матриця зв'язків і товщина волокон між утримуючою частиною 48 і частиною контролю суміші, більш прийнятне, формують і, по суті, підза викидом рідини Слід, однак, розуміти, що частримують необхідні розміри пір тина 46 контролю за викидом рідини, у разі необДодаткові подробиці, що стосуються матеріахідності, може бути виконана таким чином, що волів, які поглинають викид рідини, і ПІДХОЖІ технолона проходитиме по всій товщині поглинаючої ги визначення вищеописаних параметрів розкриті структури 32, так що капілярний потік рідини в в американському патенті № 5 486 166, виданому утримуючій частині 48 буде здійснюватися, насам23 січня 1996 р авторам С Елю та ш (С Ellis et перед, взагалі, у напрямку бокових шляхів (X-Y) al), з назвою ШАР З ВОЛОКОННОЇ НЕТКАНОЇ ТКАНИНИ, ПРИЗНАЧЕНОЇ ДЛЯ КОНТРОЛЮ ЗА Частина контролю за викидом рідини може ВИКИДОМ РІДИНИ, ПОГЛИНАЮЧИХ ВИРОБІВ мати будь-яку необхідну форму, що відповідає ОСОБИСТОЇ ГІГІЄНИ ТОЩО (FIBROUS NONвимогам поглинання поглинаючої структури 32 WOVEN WEB SURGE LAYER FOR PERSONAL ПІДХОЖІ форми включають, наприклад, коло, пряCARE ABSORBENT ARTICLES AND THE LIKE) мокутник, трикутник, трапецію, довгасту форму, (обліковий номер патентного повіреного 11,256), і довгасту форму зі стовщеними кінцями, форму в американському патенті № 5 490 846, виданому піскового годинника чи овалу Більш прийнятні 13 лютого 1996 р авторам С Еліста ш , з назвою форми частини контролю за викидом рідин являПОЛІПШЕНИЙ ВОЛОКОННИЙ НЕТКАНИЙ МАТЕють собою такі форми, що мають збільшену площу РІАЛ, ПРИЗНАЧЕНИЙ ДЛЯ КОНТРОЛЮ ЗА ВИобласті контакту з передачею рідини між частиною КИДОМ РІДИНИ, ДЛЯ ПОГЛИНАЮЧОГО ВИРОБУ 46 контролю за викидом рідини й утримуючою часОСОБИСТОЇ ГІГІЄНИ ТОЩО (IMPROVED SURGE тиною 48 таким чином, що може цілком викорисMANAGEMENT FIBROUS NONWOVEN WEB FOR товуватися відносна капілярна різниця між цими PERSONAL CARE ABSORBENT ARTICLES AND частинами У визначених варіантах втілення, наTHE LIKE) (обліковий номер патентного повіреного приклад, частина контролю за викидом рідини мо11387), опис яких включено до цього опису як поже мати, взагалі, прямокутну форму силання, так, що вони не суперечать йому У різних конфігураціях цього винаходу, частина 46 контролю за викидом рідини може проходити У необхідних конфігураціях даного винаходу по всій довжині утримуючої частини 48, або може матеріал, контролю за викидом рідини, може проходити лише вздовж частини довжини цієї часвключати натуральні волокна, синтетичні волокна, тини Там, де частина контролю за викидом рідини такі, як синтетичні полімерні волокна та їх комбіпроходить тільки частково вздовж довжини утринації Матеріал може, наприклад, складатись з муючої частини, частина контролю за викидом полюлефінових волокон, і в конкретних конфігурарідини може бути вибірно розташована в будьціях волокна можуть включати двокомпонентні якому МІСЦІ, вздовж поглинаючої структури 32 Наволокна Наприклад, поліпропіленоприклад, частина 46 контролю за викидом рідини ві/поліетиленові двокомпонентні волокна можуть може функціонувати більш ефективно, коли вона використовуватися для формування двокомпонензміщена в напрямку до переднього пояса виробу й тної частини волокон будь-якого з описаного мау поперечному напрямку, розташованому по теріалу Крім того, двокомпонентні волокна можуть центру в передній секції поглинаючої структури 32 бути скручені в площині або скручені спірально Таким чином, частина 46 контролю за викидом В описаній конфігурації виробу бокові панельні рідини може приблизно розташовуватись в центрі елементи 56 є окремо формованими елементами, біля поздовжньої центральної лінії поглинаючої які функціонально з'єднані і прикріплені до розтаструктури 32, і розташована, насамперед, у шованих одна напроти одної в поперечному нацентральній області передньої секції поглинаючої прямку кінцевих секцій частини пояса заднього структури 32 листа ЗО, що проходить поталії Конкретно, кожна 56 55 53760 бокова панель прикріплена таким чином, що вона Система кріплення може, у разі необхідності, проходить від ВІДПОВІДНОГО кінцевого краю задньовключати окремо сформовану зміцнювальну стріго листового шару Бокові панелі можуть складачечку, що складається зі зміцнювального матеріатись, по суті, з нееластомерного матеріалу, такого, лу та/або матеріалу, що підвищує жорсткість, і яка як полімерні плівки, ткані тканини, неткані тканини прикріплена у вигляді шару до визначеного місця чи т і , а також з їх комбінації У конкретних аспекпершої поверхні кожного з елементів 56 бокової тах цього винаходу, бокові панелі складаються з панелі на оберненій назовні області бокової панееластичного матеріалу, такого, як шаруватий малі Зображена зміцнювальна стрічечка проходить теріал зі зв'язками, що формуються розтяганням вздовж, по суті, всієї довжини оберненої назовні (stretch-bonded-laminate (SBL)), шаруватий матерікінцевої частини елемента 56 панелі Крім цього, ал зі зв'язками, які формуються стоншенням (neckзміцнювальна стрічечка має довжину, більшу, ніж bonded-laminate (NBL)), еластомерна плівка, еласдовжина механізму 44 кріплення на частині 38 крітомерний спінений матеріал, тощо Наприклад, плення користувача петельки 36 кріплення ЗміцПІДХОЖІ еластомерні волоконні тканини, отримані нювальна стрічечка може, наприклад, складатися аеродинамічним способом з розплаву, описані в зі стрічки вивільнення, і ця стрічка вивільнення американському патенті № 4 663 220, виданому 5 може включати підкладку, що складається з політравня 1987 р авторам Т Виснескі та ш (Т мерної плівки, такої, як поліпропіленова плівка Wisneski et al), опис якого включено до цього опиПридатні матеріали для виготовлення стрічки вису як посилання Прикладами композитних тканин, вільнення поставляються компанією Евері Корп які містять, принаймні, один шар з нетканої текс(Avery Corp ), що має офіс у МІСТІ Пейнесвіл, штат тильної тканини, прикріпленої до волоконного елаОгайо (Pamesville, Ohio) Зокрема, зміцнювальна стичного шару, описані в заявці на європейський стрічечка може бути функціонально приєднана і патент № ЕР 0 110010, опублікованій 8 квітня 1987 нанесена у вигляді шару на зовнішню частину р , як ЕР 0 217 032 А2 винахідниками Дж Тейлор елемента 56 панелі вздовж його першої поверхні та ш (J Taylor et al), опис якої включено до цього Зображена зміцнювальна стрічечка може бути опису як посилання Приклади NBL-матеріалів сконфігурована таким чином, що и обернений наописані в американському патенті № 5 226 992, зовні край буде розташований, по суті, суміжно і, виданому 13 липня 1993 р автору М Мормон (М по суті, на однакову довжину з ЗОВНІШНІМ краєм Mormon), опис якого включено до цього опису як елемента 56 панелі Крім того, ширина стрічки посилання звільнення, що проходить вздовж поперечного напрямку 24 дорівнює, що є більш прийнятним, чи Приклади виробів, що включають еластичні більша, ніж ширина механізму 44 кріплення, сфобокові панелі і вибірко сконфігуровані петельки рмованого в області 38 з'єднання користувача на кріплення описані в заявці на американський папетельці 36 кріплення тент, реєстраційний № 168615 авторів Т Роеслер та ш (Т Roessler et al) з назвою ПІДГУЗОК ІЗ Зображена система кріплення включає взаєПРИПАСУВАННЯМ ПРИ ВИКОРИСТАННІ (DIмодоповнюючу і розташовану одна напроти одної NAMIC FITTING DIAPER), яку було подано 16 групари петельок 36 кріплення, що формують мехадня 1993 р (обліковий номер патентного повіренонізм утримання виробу на ТІЛІ користувача Кожна го 10,961) РІЗНІ технологи, застосовувані для з петельок кріплення включає підкладку 86 петеформування необхідних систем кріплення, описані льки, яка може складатися з різних матеріалів підв американському патенті № 5 399 219 авторів Т кладки Наприклад, у зображеному варіанті втіРоеслер та ш , з назвою СПОСІБ ВИГОТОВЛЕНлення підкладка петельки може складатися з НЯ СИСТЕМИ КРІПЛЕННЯ ДЛЯ ПІДГУЗКА З полімерної плівки, такий, як, наприклад, поліпропіПРИПАСУВАННЯМ ПРИ ВИКОРИСТАННІ ленова плівка Придатні матеріали плівки постав(METHOD FOR MAKING A FASTENING SYSTEM ляються компанією Евери Корпорейшн (Avery FOR A DYNAMIC FITTING DIAPER), виданому 21 Corp), що має офіс у МІСТІ Пейнесвіл, штат Огайо березня 1995 p (обліковий номер патентного пові(Pamesville, Ohio) Як альтернатива, тканина кріпреного 11,186), в американському патенті № 5 540 лення може включати ткану чи неткану тканину, 796, виданому ЗО липня 1996 р автору Д Фрайс таку, як неткана тканину, отримана ежектуванням (D Fries), з назвою СПОСІБ СКЛАДАННЯ ЧАСТИвисокошвидкісним потоком повітря НИ ЕЛАСТИЧНИХ ПЕТЕЛЬОК (A PROCESS FOR Зображена підкладка 86 петельки включає виASSEMBLING ELASTICIZED EAR PORTIONS), значену поверхню кріплення, розташовану напро(обліковий номер патентного повіреного 11,169), в ти поверхні користувача, і вибрані засоби кріпленамериканському патенті № 5 595 618, виданому 21 ня, що розташовані на поверхні кріплення січня 1997 р автору Д Фрайс, з назвою СПОСІБ підкладки петельки Засіб кріплення може бути СКЛАДАННЯ ШАРУВАТОЇ СТРІЧКИ (AN ASSEMсформований за допомогою клею, зв'язувального BLY PROCESS FOR A LAMINATED TAPE), (обліматеріалу, взаємодіючих компонентів, що з'єднуковий номер патентного повіреного 11,950), і в ються між собою, механічних застібок, замочків, американському патенті № 5 549 592, виданому 27 шпильок чи пряжок і т і , а також їх комбінації Насерпня 1996 р автору Д Фрайс, з назвою ПОГЛИприклад, засіб кріплення може включати тачковий НАЮЧИЙ ВИРІБ ІЗ ШАРУВАТОЮ СТРІЧКОЮ (AN компонент (виконаний, наприклад, у вигляді гриABSORBENT ARTICLE WITH A LAMINATED боподібної голівки) або петельчатий компонент TAPE), (обліковий номер патентного повіреного системи кріплення, виконаної у вигляді гачків і пе11,990) Вміст ОПИСІВ вищенаведених документів тельок У зображеній конфігурації, засіб кріплення включено до цього опису як посилання так, що сформований шаром первинного клею, розподілевони не суперечать (не входять у конфлікт із ним) ного по визначеній поверхні кріплення, і система 58 57 53760 кріплення формує закріпну петельку, що приклеюміж секціями з'єднання користувача і фабричного ється Закріпні петельки можуть бути виконані таз'єднання петельки кріплення У додаткових аспекким чином, що вони можуть приклеюватися з можтах цього винаходу петелька 36 кріплення може, у ливістю від'єднання до визначеної наклейки зони разі необхідності, включати область петельки для прикріплення 92, приєднаної до передньої секції пальців Петелька для пальців може, по суті, бути пояса підгузка для формування системи кріплентакою, що не прикріплюється, і може формувати ня, що приклеюється, чи механічної системи кріпобласть, яка може захоплюватись користувачем лення з можливістю повторного закріплення без забруднення або будь-якого ушкодження засобу кріплення При застосуванні клейового засобу кріплення шар первинного клею може використовуватися РІЗНІ ТИПИ І розташування механічних засобів для функціонального шаруватого покриття і прикріплення, які з'єднуються між собою, можуть викріплення визначеної області 39, що має зв'язки користовуватися для формування функціональної заводського виготовлення, петельки 36 кріплення системи кріплення для різних конфігурацій цього до оберненої назовні області елемента 56 панелі винаходу Приклади придатних конфігурацій мехавздовж визначеної другої поверхні елемента панічного кріплення описані в американському патенелі Інші типи сполучних засобів, такі, як термічні нті № 5 605 735, виданому 25 лютого 1997 р автозв'язки, зв'язки, отримані з застосуванням ультрарам Дж Зенер та ш (G Zehner et al), з назвою звуку, зв'язки, одержані методом механічного шитЛЕГКО ЗНІМНА ПЕТЕЛЬКА КРІПЛЕННЯ (HIGHтя, дротові скріпки тощо, а також їх комбінації, моPELL TAB FASTENER), (обліковий номер патентжуть, як альтернатива, використовуватися для ного повіреного 11,571), і в заявці на американсьпостійного приєднання петельки кріплення до кий патент реєстраційний № 421 640 авторів П елемента панелі Наприклад, ультразвукове з'єдВангомпель та ш (Р VanGompel et al), з назвою нання може використовуватися у визначених місСИСТЕМА КРІПЛЕННЯ БАГАТОРАЗОВОГО ПРИцях для формування додаткових зв'язків ЄДНАННЯ (MULTI-ATTACHMENT FASTENING SYSTEM), поданій 13 квітня 1995 р (обліковий На Фіг 1 петелька 36 кріплення включає секцію номер патентного повіреного 11,430), повний опис 39, що має зв'язки заводського виготовлення, яка яких включено до цього опису як посилання, так, перекриває обернений назовні край елемента 56 що вони узгоджуються з ним панелі і проходить за межі елемента панелі для формування області закріплення користувачем петельки кріплення У конкретному варіанті розташування цього винаходу, петелька кріплення може мати відносно широку секцію з'єднання користувача в комбінації з відносно більш вузькою проміжною секцією Проміжна секція розташована Після ДОСИТЬ докладного опису цього винаходу буде очевидно, що різні зміни і модифікації можуть бути зроблені без відходу від суті даного винаходу Усі такі зміни і модифікації розглядаються як такі, що знаходяться в області дії цього винаходу, яку визначено у формулі винаходу, що додається 59 60 53760 84 1 К18 28 Л 'foe SIS—46 3" 0 Фіг.2 Фіг.З 10-. 66589- , „ 46-«£ Фіг.5 155, ФІГ.6 171, 1эа ,136 ,vyrJ.-../..A|;,l -і" - / T ^ H I l Фіг.7 МИ) ,ita .Д.... , _,Ч И W / •82 Мі Фіг.8
