Керування інтерфейсом в бездротовій комунікаційній системі з використанням гібридного повторного використання часу

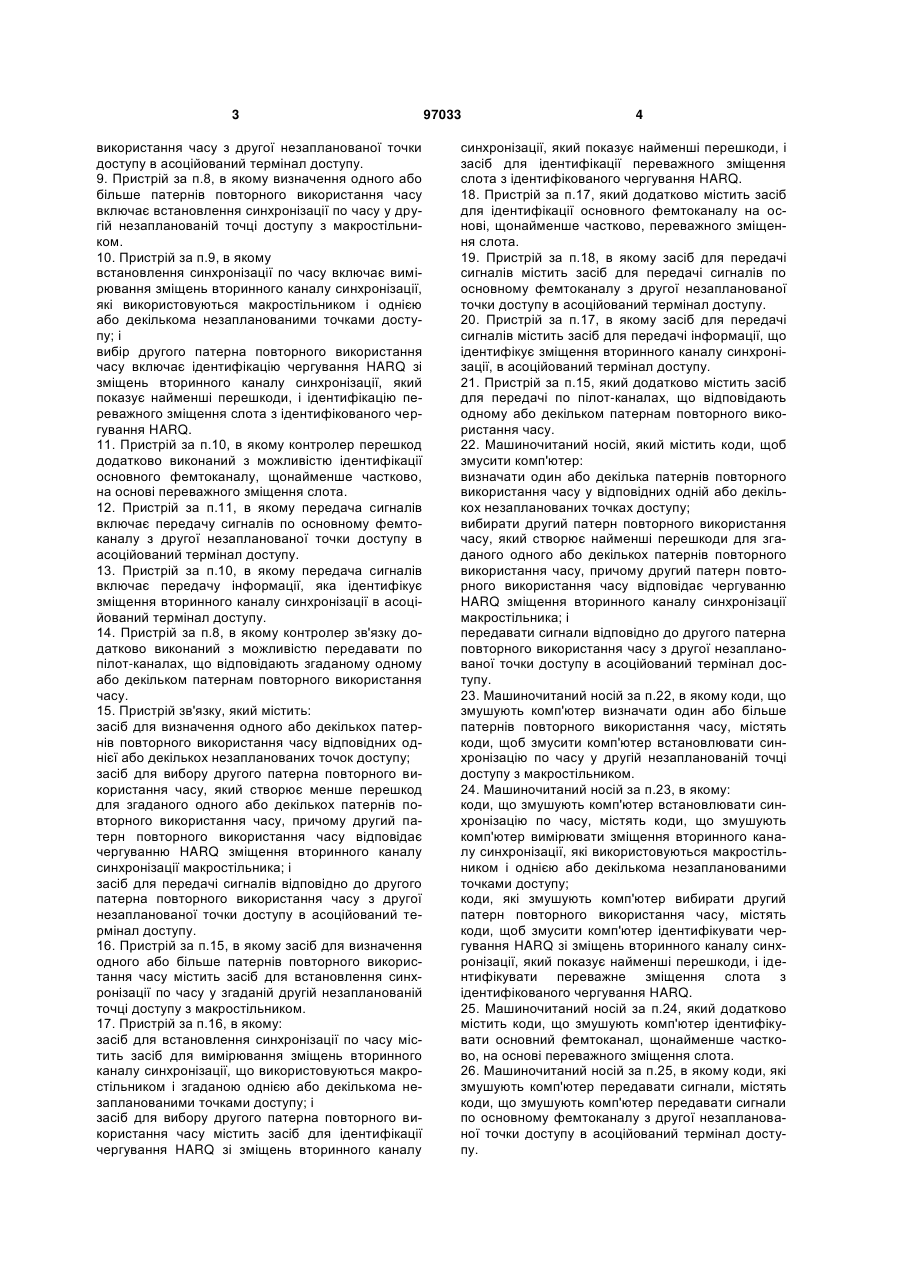

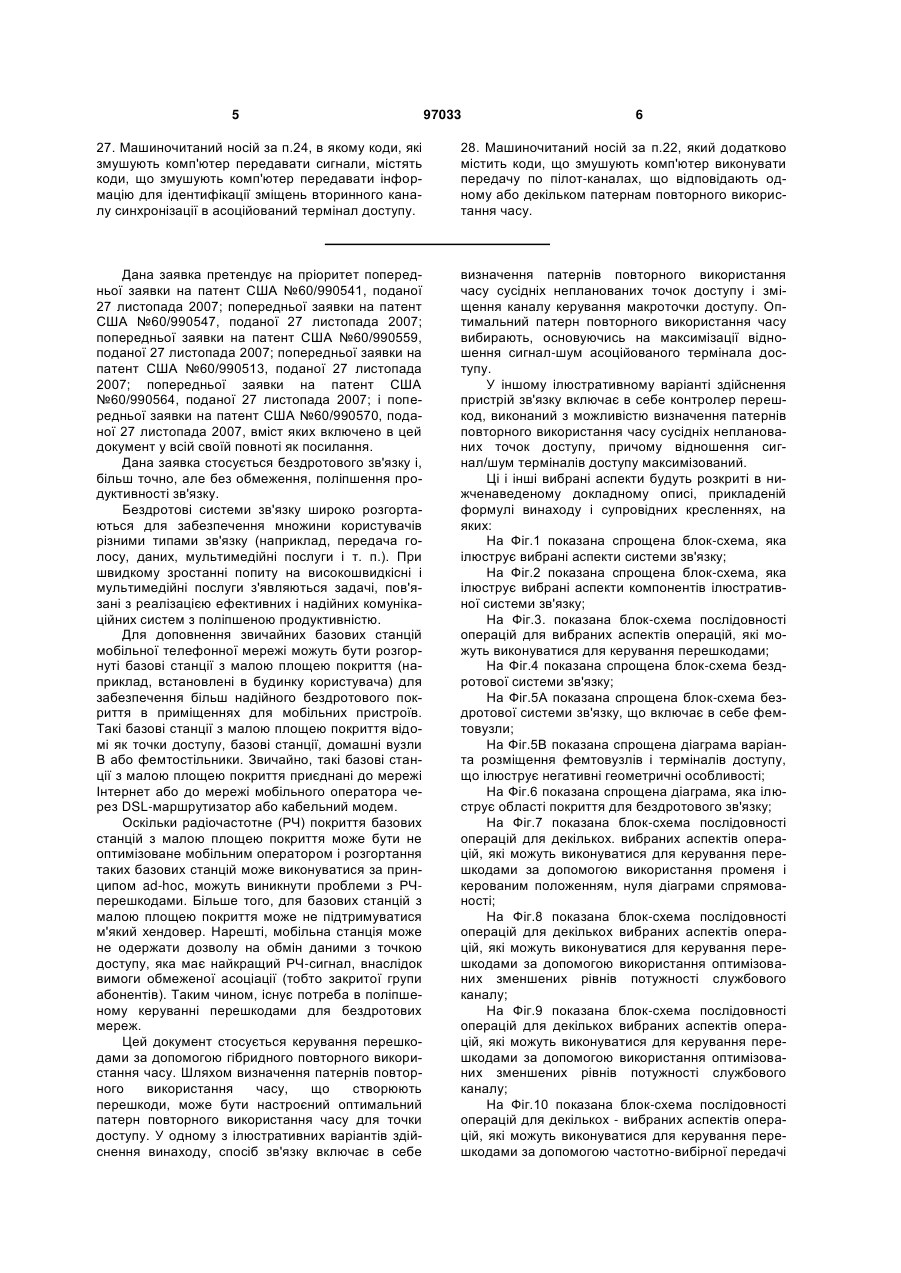

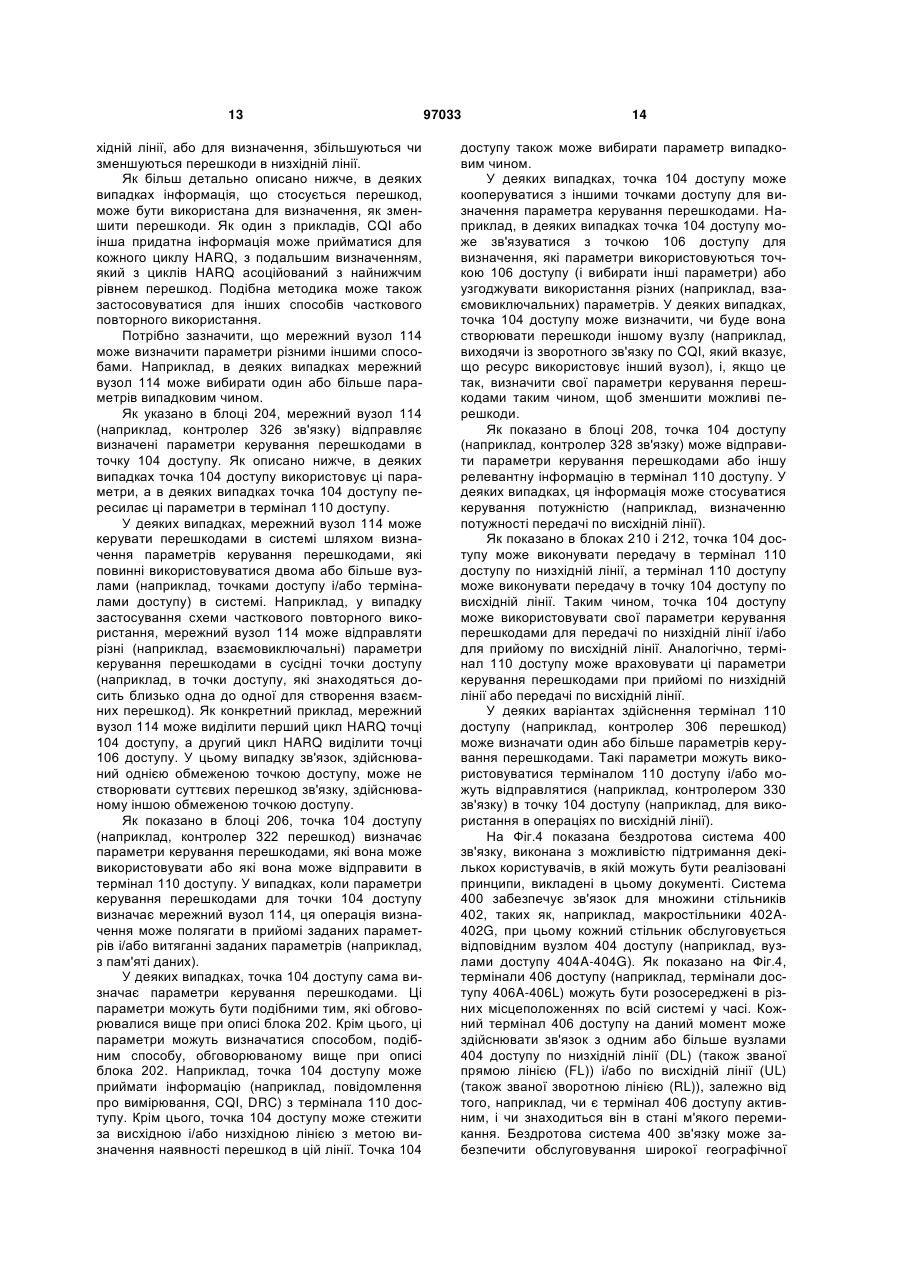

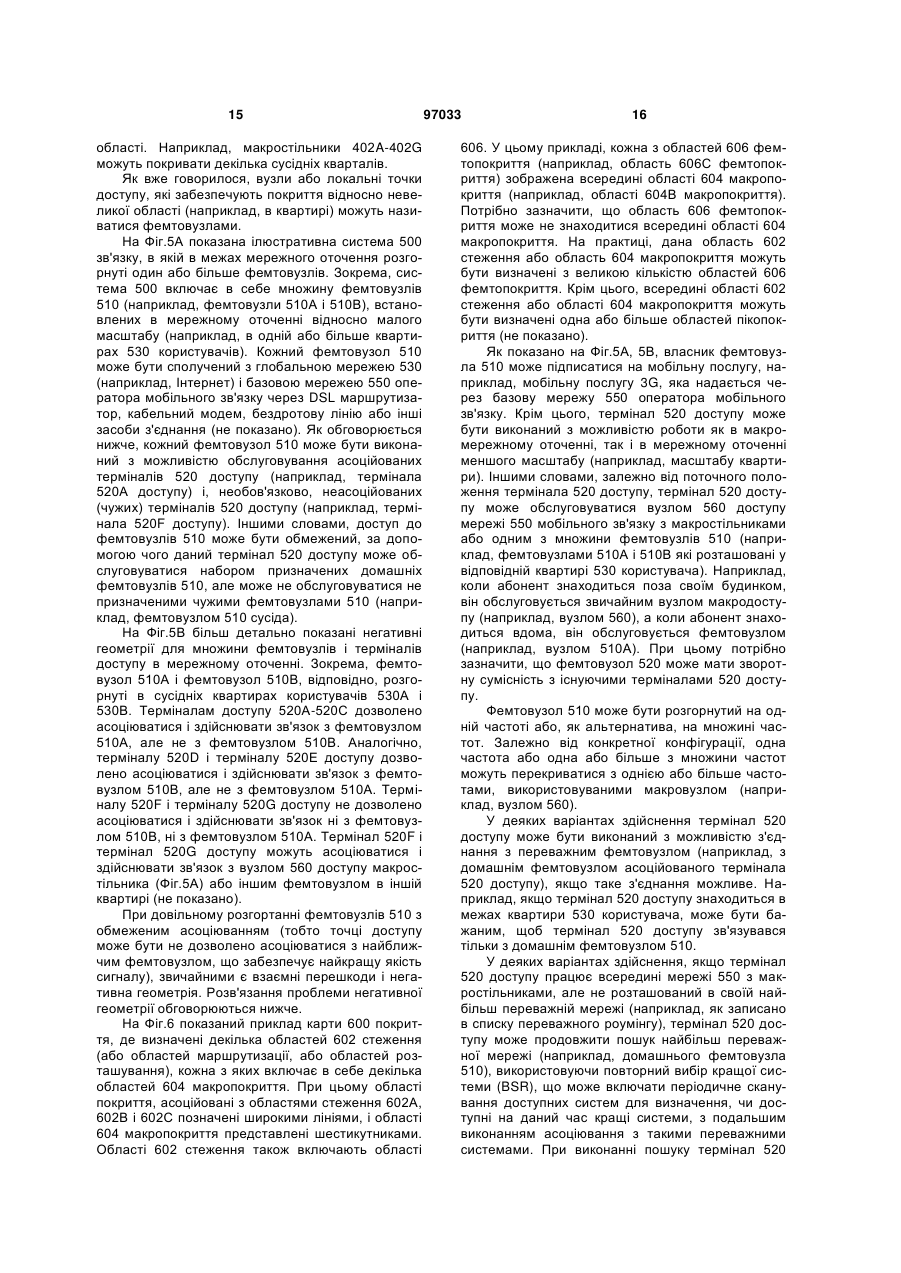

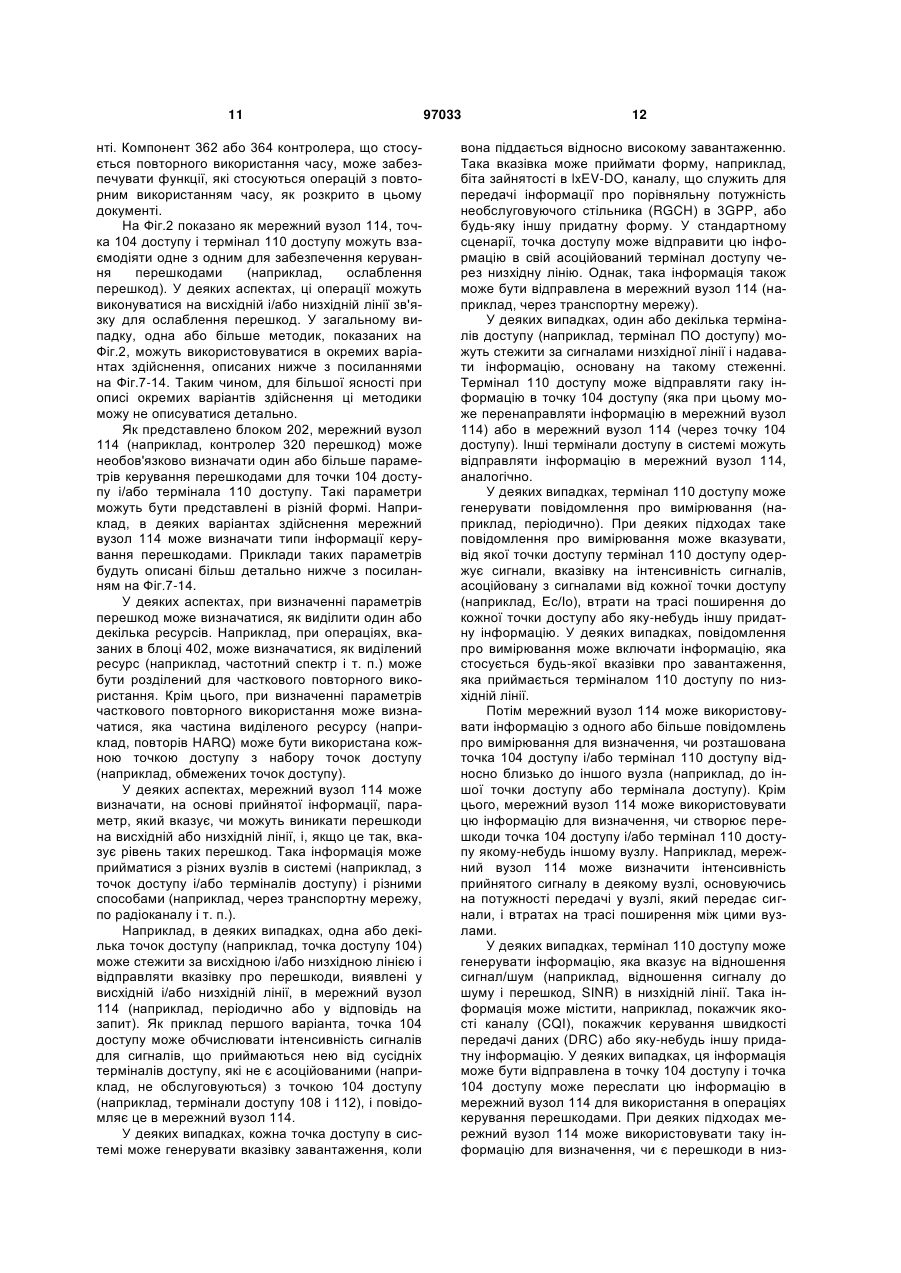

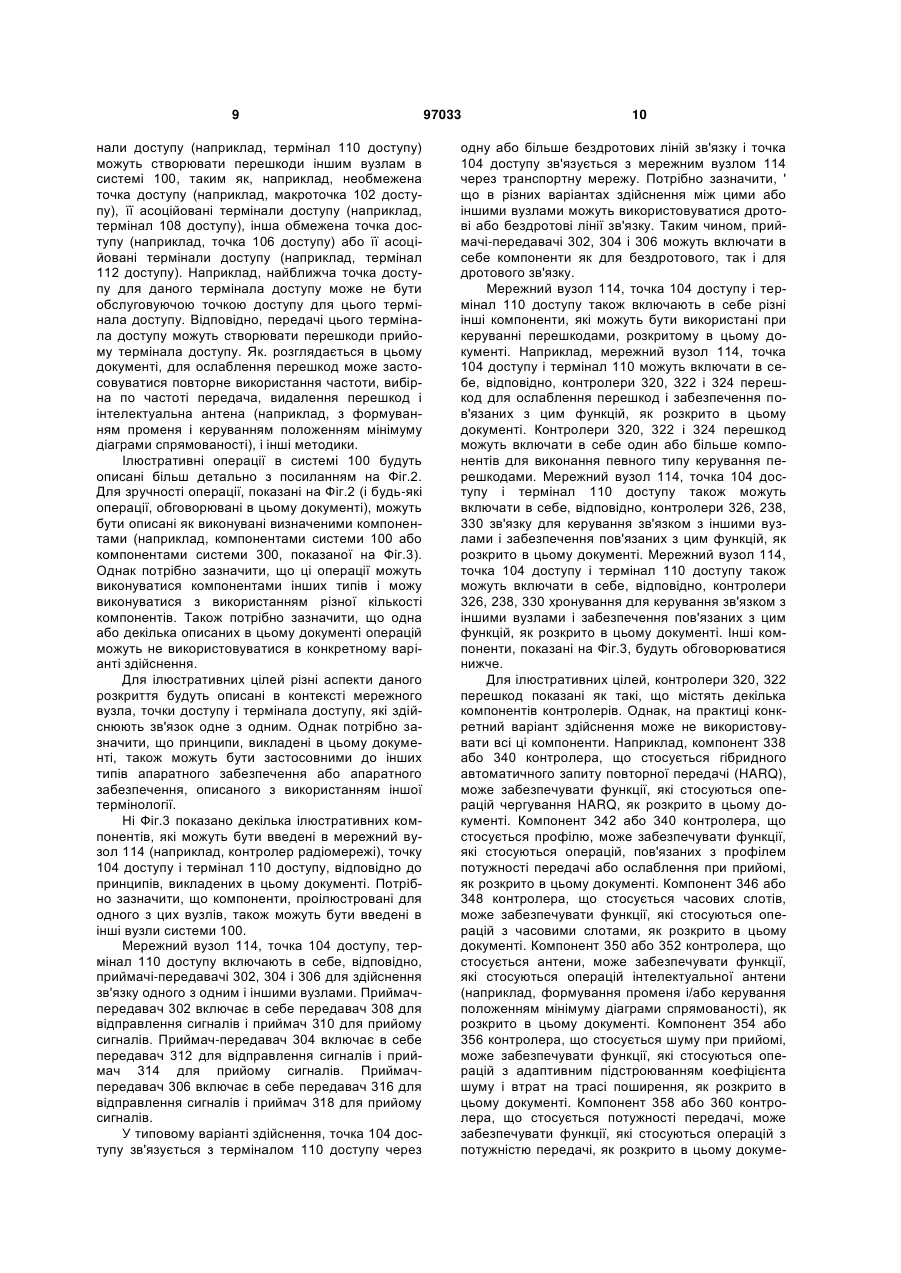

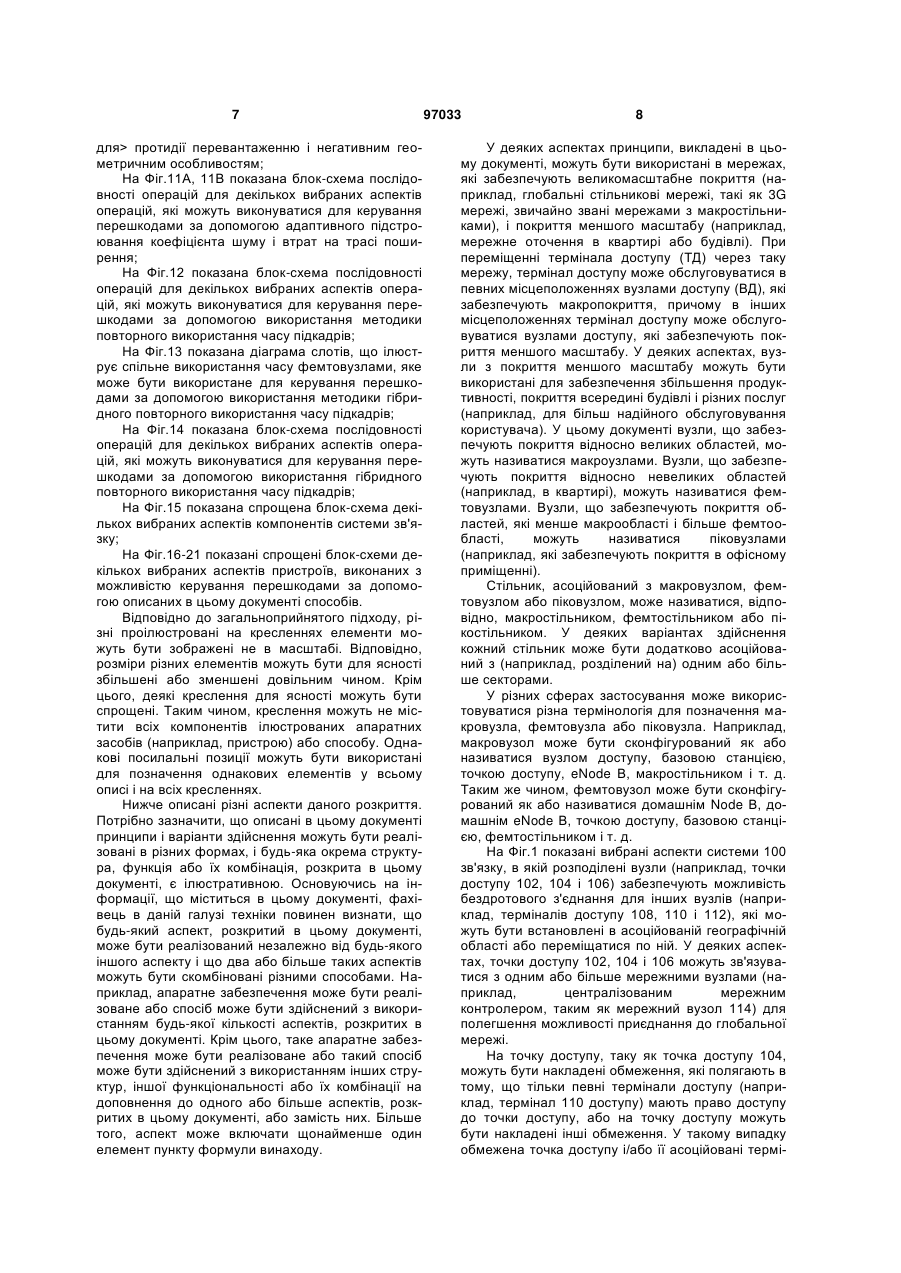

1. Спосіб зв'язку, який включає: визначення одного або декількох патернів повторного використання часу відповідних однієї або декількох незапланованих точок доступу; вибір другого патерна повторного використання часу, який створює менше перешкод для згаданого одного або декількох патернів повторного використання часу, причому другий патерн повторного використання часу відповідає чергуванню HARQ зміщення вторинного каналу синхронізації макростільника; і передачу сигналів згідно з другим патерном повторного використання часу з другої незапланованої точки доступу в асоційований термінал доступу. 2 (19) 1 3 використання часу з другої незапланованої точки доступу в асоційований термінал доступу. 9. Пристрій за п.8, в якому визначення одного або більше патернів повторного використання часу включає встановлення синхронізації по часу у другій незапланованій точці доступу з макростільником. 10. Пристрій за п.9, в якому встановлення синхронізації по часу включає вимірювання зміщень вторинного каналу синхронізації, які використовуються макростільником і однією або декількома незапланованими точками доступу; і вибір другого патерна повторного використання часу включає ідентифікацію чергування HARQ зі зміщень вторинного каналу синхронізації, який показує найменші перешкоди, і ідентифікацію переважного зміщення слота з ідентифікованого чергування HARQ. 11. Пристрій за п.10, в якому контролер перешкод додатково виконаний з можливістю ідентифікації основного фемтоканалу, щонайменше частково, на основі переважного зміщення слота. 12. Пристрій за п.11, в якому передача сигналів включає передачу сигналів по основному фемтоканалу з другої незапланованої точки доступу в асоційований термінал доступу. 13. Пристрій за п.10, в якому передача сигналів включає передачу інформації, яка ідентифікує зміщення вторинного каналу синхронізації в асоційований термінал доступу. 14. Пристрій за п.8, в якому контролер зв'язку додатково виконаний з можливістю передавати по пілот-каналах, що відповідають згаданому одному або декільком патернам повторного використання часу. 15. Пристрій зв'язку, який містить: засіб для визначення одного або декількох патернів повторного використання часу відповідних однієї або декількох незапланованих точок доступу; засіб для вибору другого патерна повторного використання часу, який створює менше перешкод для згаданого одного або декількох патернів повторного використання часу, причому другий патерн повторного використання часу відповідає чергуванню HARQ зміщення вторинного каналу синхронізації макростільника; і засіб для передачі сигналів відповідно до другого патерна повторного використання часу з другої незапланованої точки доступу в асоційований термінал доступу. 16. Пристрій за п.15, в якому засіб для визначення одного або більше патернів повторного використання часу містить засіб для встановлення синхронізації по часу у згаданій другій незапланованій точці доступу з макростільником. 17. Пристрій за п.16, в якому: засіб для встановлення синхронізації по часу містить засіб для вимірювання зміщень вторинного каналу синхронізації, що використовуються макростільником і згаданою однією або декількома незапланованими точками доступу; і засіб для вибору другого патерна повторного використання часу містить засіб для ідентифікації чергування HARQ зі зміщень вторинного каналу 97033 4 синхронізації, який показує найменші перешкоди, і засіб для ідентифікації переважного зміщення слота з ідентифікованого чергування HARQ. 18. Пристрій за п.17, який додатково містить засіб для ідентифікації основного фемтоканалу на основі, щонайменше частково, переважного зміщення слота. 19. Пристрій за п.18, в якому засіб для передачі сигналів містить засіб для передачі сигналів по основному фемтоканалу з другої незапланованої точки доступу в асоційований термінал доступу. 20. Пристрій за п.17, в якому засіб для передачі сигналів містить засіб для передачі інформації, що ідентифікує зміщення вторинного каналу синхронізації, в асоційований термінал доступу. 21. Пристрій за п.15, який додатково містить засіб для передачі по пілот-каналах, що відповідають одному або декільком патернам повторного використання часу. 22. Машиночитаний носій, який містить коди, щоб змусити комп'ютер: визначати один або декілька патернів повторного використання часу у відповідних одній або декількох незапланованих точках доступу; вибирати другий патерн повторного використання часу, який створює найменші перешкоди для згаданого одного або декількох патернів повторного використання часу, причому другий патерн повторного використання часу відповідає чергуванню HARQ зміщення вторинного каналу синхронізації макростільника; і передавати сигнали відповідно до другого патерна повторного використання часу з другої незапланованої точки доступу в асоційований термінал доступу. 23. Машиночитаний носій за п.22, в якому коди, що змушують комп'ютер визначати один або більше патернів повторного використання часу, містять коди, щоб змусити комп'ютер встановлювати синхронізацію по часу у другій незапланованій точці доступу з макростільником. 24. Машиночитаний носій за п.23, в якому: коди, що змушують комп'ютер встановлювати синхронізацію по часу, містять коди, що змушують комп'ютер вимірювати зміщення вторинного каналу синхронізації, які використовуються макростільником і однією або декількома незапланованими точками доступу; коди, які змушують комп'ютер вибирати другий патерн повторного використання часу, містять коди, щоб змусити комп'ютер ідентифікувати чергування HARQ зі зміщень вторинного каналу синхронізації, який показує найменші перешкоди, і ідентифікувати переважне зміщення слота з ідентифікованого чергування HARQ. 25. Машиночитаний носій за п.24, який додатково містить коди, що змушують комп'ютер ідентифікувати основний фемтоканал, щонайменше частково, на основі переважного зміщення слота. 26. Машиночитаний носій за п.25, в якому коди, які змушують комп'ютер передавати сигнали, містять коди, що змушують комп'ютер передавати сигнали по основному фемтоканалу з другої незапланованої точки доступу в асоційований термінал доступу. 5 97033 6 27. Машиночитаний носій за п.24, в якому коди, які змушують комп'ютер передавати сигнали, містять коди, що змушують комп'ютер передавати інформацію для ідентифікації зміщень вторинного каналу синхронізації в асоційований термінал доступу. 28. Машиночитаний носій за п.22, який додатково містить коди, що змушують комп'ютер виконувати передачу по пілот-каналах, що відповідають одному або декільком патернам повторного використання часу. Дана заявка претендує на пріоритет попередньої заявки на патент США №60/990541, поданої 27 листопада 2007; попередньої заявки на патент США №60/990547, поданої 27 листопада 2007; попередньої заявки на патент США №60/990559, поданої 27 листопада 2007; попередньої заявки на патент США №60/990513, поданої 27 листопада 2007; попередньої заявки на патент США №60/990564, поданої 27 листопада 2007; і попередньої заявки на патент США №60/990570, поданої 27 листопада 2007, вміст яких включено в цей документ у всій своїй повноті як посилання. Дана заявка стосується бездротового зв'язку і, більш точно, але без обмеження, поліпшення продуктивності зв'язку. Бездротові системи зв'язку широко розгортаються для забезпечення множини користувачів різними типами зв'язку (наприклад, передача голосу, даних, мультимедійні послуги і т. п.). При швидкому зростанні попиту на високошвидкісні і мультимедійні послуги з'являються задачі, пов'язані з реалізацією ефективних і надійних комунікаційних систем з поліпшеною продуктивністю. Для доповнення звичайних базових станцій мобільної телефонної мережі можуть бути розгорнуті базові станції з малою площею покриття (наприклад, встановлені в будинку користувача) для забезпечення більш надійного бездротового покриття в приміщеннях для мобільних пристроїв. Такі базові станції з малою площею покриття відомі як точки доступу, базові станції, домашні вузли В або фемтостільники. Звичайно, такі базові станції з малою площею покриття приєднані до мережі Інтернет або до мережі мобільного оператора через DSL-маршрутизатор або кабельний модем. Оскільки радіочастотне (РЧ) покриття базових станцій з малою площею покриття може бути не оптимізоване мобільним оператором і розгортання таких базових станцій може виконуватися за принципом ad-hoc, можуть виникнути проблеми з РЧперешкодами. Більше того, для базових станцій з малою площею покриття може не підтримуватися м'який хендовер. Нарешті, мобільна станція може не одержати дозволу на обмін даними з точкою доступу, яка має найкращий РЧ-сигнал, внаслідок вимоги обмеженої асоціації (тобто закритої групи абонентів). Таким чином, існує потреба в поліпшеному керуванні перешкодами для бездротових мереж. Цей документ стосується керування перешкодами за допомогою гібридного повторного використання часу. Шляхом визначення патернів повторного використання часу, що створюють перешкоди, може бути настроєний оптимальний патерн повторного використання часу для точки доступу. У одному з ілюстративних варіантів здійснення винаходу, спосіб зв'язку включає в себе визначення патернів повторного використання часу сусідніх непланованих точок доступу і зміщення каналу керування макроточки доступу. Оптимальний патерн повторного використання часу вибирають, основуючись на максимізації відношення сигнал-шум асоційованого термінала доступу. У іншому ілюстративному варіанті здійснення пристрій зв'язку включає в себе контролер перешкод, виконаний з можливістю визначення патернів повторного використання часу сусідніх непланованих точок доступу, причому відношення сигнал/шум терміналів доступу максимізований. Ці і інші вибрані аспекти будуть розкриті в нижченаведеному докладному описі, прикладеній формулі винаходу і супровідних кресленнях, на яких: На Фіг.1 показана спрощена блок-схема, яка ілюструє вибрані аспекти системи зв'язку; На Фіг.2 показана спрощена блок-схема, яка ілюструє вибрані аспекти компонентів ілюстративної системи зв'язку; На Фіг.3. показана блок-схема послідовності операцій для вибраних аспектів операцій, які можуть виконуватися для керування перешкодами; На Фіг.4 показана спрощена блок-схема бездротової системи зв'язку; На Фіг.5А показана спрощена блок-схема бездротової системи зв'язку, що включає в себе фемтовузли; На Фіг.5В показана спрощена діаграма варіанта розміщення фемтовузлів і терміналів доступу, що ілюструє негативні геометричні особливості; На Фіг.6 показана спрощена діаграма, яка ілюструє області покриття для бездротового зв'язку; На Фіг.7 показана блок-схема послідовності операцій для декількох. вибраних аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою використання променя і керованим положенням, нуля діаграми спрямованості; На Фіг.8 показана блок-схема послідовності операцій для декількох вибраних аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою використання оптимізованих зменшених рівнів потужності службового каналу; На Фіг.9 показана блок-схема послідовності операцій для декількох вибраних аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою використання оптимізованих зменшених рівнів потужності службового каналу; На Фіг.10 показана блок-схема послідовності операцій для декількох - вибраних аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою частотно-вибірної передачі 7 для> протидії перевантаженню і негативним геометричним особливостям; На Фіг.11А, 11В показана блок-схема послідовності операцій для декількох вибраних аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою адаптивного підстроювання коефіцієнта шуму і втрат на трасі поширення; На Фіг.12 показана блок-схема послідовності операцій для декількох вибраних аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою використання методики повторного використання часу підкадрів; На Фіг.13 показана діаграма слотів, що ілюструє спільне використання часу фемтовузлами, яке може бути використане для керування перешкодами за допомогою використання методики гібридного повторного використання часу підкадрів; На Фіг.14 показана блок-схема послідовності операцій для декількох вибраних аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою використання гібридного повторного використання часу підкадрів; На Фіг.15 показана спрощена блок-схема декількох вибраних аспектів компонентів системи зв'язку; На Фіг.16-21 показані спрощені блок-схеми декількох вибраних аспектів пристроїв, виконаних з можливістю керування перешкодами за допомогою описаних в цьому документі способів. Відповідно до загальноприйнятого підходу, різні проілюстровані на кресленнях елементи можуть бути зображені не в масштабі. Відповідно, розміри різних елементів можуть бути для ясності збільшені або зменшені довільним чином. Крім цього, деякі креслення для ясності можуть бути спрощені. Таким чином, креслення можуть не містити всіх компонентів ілюстрованих апаратних засобів (наприклад, пристрою) або способу. Однакові посилальні позиції можуть бути використані для позначення однакових елементів у всьому описі і на всіх кресленнях. Нижче описані різні аспекти даного розкриття. Потрібно зазначити, що описані в цьому документі принципи і варіанти здійснення можуть бути реалізовані в різних формах, і будь-яка окрема структура, функція або їх комбінація, розкрита в цьому документі,є ілюстративною. Основуючись на інформації, що міститься в цьому документі, фахівець в даній галузі техніки повинен визнати, що будь-який аспект, розкритий в цьому документі, може бути реалізований незалежно від будь-якого іншого аспекту і що два або більше таких аспектів можуть бути скомбіновані різними способами. Наприклад, апаратне забезпечення може бути реалізоване або спосіб може бути здійснений з використанням будь-якої кількості аспектів, розкритих в цьому документі. Крім цього, таке апаратне забезпечення може бути реалізоване або такий спосіб може бути здійснений з використанням інших структур, іншої функціональності або їх комбінації на доповнення до одного або більше аспектів, розкритих в цьому документі, або замість них. Більше того, аспект може включати щонайменше один елемент пункту формули винаходу. 97033 8 У деяких аспектах принципи, викладені в цьому документі, можуть бути використані в мережах, які забезпечують великомасштабне покриття (наприклад, глобальні стільникові мережі, такі як 3G мережі, звичайно звані мережами з макростільниками), і покриття меншого масштабу (наприклад, мережне оточення в квартирі або будівлі). При переміщенні термінала доступу (ТД) через таку мережу, термінал доступу може обслуговуватися в певних місцеположеннях вузлами доступу (ВД), які забезпечують макропокриття, причому в інших місцеположеннях термінал доступу може обслуговуватися вузлами доступу, які забезпечують покриття меншого масштабу. У деяких аспектах, вузли з покриття меншого масштабу можуть бути використані для забезпечення збільшення продуктивності, покриття всередині будівлі і різних послуг (наприклад, для більш надійного обслуговування користувача). У цьому документі вузли, що забезпечують покриття відносно великих областей, можуть називатися макроузлами. Вузли, що забезпечують покриття відносно невеликих областей (наприклад, в квартирі), можуть називатися фемтовузлами. Вузли, що забезпечують покриття областей, які менше макрообласті і більше фемтообласті, можуть називатися піковузлами (наприклад, які забезпечують покриття в офісному приміщенні). Стільник, асоційований з макровузлом, фемтовузлом або піковузлом, може називатися, відповідно, макростільником, фемтостільником або пікостільником. У деяких варіантах здійснення кожний стільник може бути додатково асоційований з (наприклад, розділений на) одним або більше секторами. У різних сферах застосування може використовуватися різна термінологія для позначення макровузла, фемтовузла або піковузла. Наприклад, макровузол може бути сконфігурований як або називатися вузлом доступу, базовою станцією, точкою доступу, eNode В, макростільником і т. д. Таким же чином, фемтовузол може бути сконфігурований як або називатися домашнім Node В, домашнім eNode В, точкою доступу, базовою станцією, фемтостільником і т. д. На Фіг.1 показані вибрані аспекти системи 100 зв'язку, в якій розподілені вузли (наприклад, точки доступу 102, 104 і 106) забезпечують можливість бездротового з'єднання для інших вузлів (наприклад, терміналів доступу 108, 110 і 112), які можуть бути встановлені в асоційованій географічній області або переміщатися по ній. У деяких аспектах, точки доступу 102, 104 і 106 можуть зв'язуватися з одним або більше мережними вузлами (наприклад, централізованим мережним контролером, таким як мережний вузол 114) для полегшення можливості приєднання до глобальної мережі. На точку доступу, таку як точка доступу 104, можуть бути накладені обмеження, які полягають в тому, що тільки певні термінали доступу (наприклад, термінал 110 доступу) мають право доступу до точки доступу, або на точку доступу можуть бути накладені інші обмеження. У такому випадку обмежена точка доступу і/або її асоційовані термі 9 нали доступу (наприклад, термінал 110 доступу) можуть створювати перешкоди іншим вузлам в системі 100, таким як, наприклад, необмежена точка доступу (наприклад, макроточка 102 доступу), її асоційовані термінали доступу (наприклад, термінал 108 доступу), інша обмежена точка доступу (наприклад, точка 106 доступу) або її асоційовані термінали доступу (наприклад, термінал 112 доступу). Наприклад, найближча точка доступу для даного термінала доступу може не бути обслуговуючою точкою доступу для цього термінала доступу. Відповідно, передачі цього термінала доступу можуть створювати перешкоди прийому термінала доступу. Як. розглядається в цьому документі, для ослаблення перешкод може застосовуватися повторне використання частоти, вибірна по частоті передача, видалення перешкод і інтелектуальна антена (наприклад, з формуванням променя і керуванням положенням мінімуму діаграми спрямованості), і інші методики. Ілюстративні операції в системі 100 будуть описані більш детально з посиланням на Фіг.2. Для зручності операції, показані на Фіг.2 (і будь-які операції, обговорювані в цьому документі), можуть бути описані як виконувані визначеними компонентами (наприклад, компонентами системи 100 або компонентами системи 300, показаної на Фіг.3). Однак потрібно зазначити, що ці операції можуть виконуватися компонентами інших типів і можу виконуватися з використанням різної кількості компонентів. Також потрібно зазначити, що одна або декілька описаних в цьому документі операцій можуть не використовуватися в конкретному варіанті здійснення. Для ілюстративних цілей різні аспекти даного розкриття будуть описані в контексті мережного вузла, точки доступу і термінала доступу, які здійснюють зв'язок одне з одним. Однак потрібно зазначити, що принципи, викладені в цьому документі, також можуть бути застосовними до інших типів апаратного забезпечення або апаратного забезпечення, описаного з використанням іншої термінології. Ні Фіг.3 показано декілька ілюстративних компонентів, які можуть бути введені в мережний вузол 114 (наприклад, контролер радіомережі), точку 104 доступу і термінал 110 доступу, відповідно до принципів, викладених в цьому документі. Потрібно зазначити, що компоненти, проілюстровані для одного з цих вузлів, також можуть бути введені в інші вузли системи 100. Мережний вузол 114, точка 104 доступу, термінал 110 доступу включають в себе, відповідно, приймачі-передавачі 302, 304 і 306 для здійснення зв'язку одного з одним і іншими вузлами. Приймачпередавач 302 включає в себе передавач 308 для відправлення сигналів і приймач 310 для прийому сигналів. Приймач-передавач 304 включає в себе передавач 312 для відправлення сигналів і приймач 314 для прийому сигналів. Приймачпередавач 306 включає в себе передавач 316 для відправлення сигналів і приймач 318 для прийому сигналів. У типовому варіанті здійснення, точка 104 доступу зв'язується з терміналом 110 доступу через 97033 10 одну або більше бездротових ліній зв'язку і точка 104 доступу зв'язується з мережним вузлом 114 через транспортну мережу. Потрібно зазначити, ' що в різних варіантах здійснення між цими або іншими вузлами можуть використовуватися дротові або бездротові лінії зв'язку. Таким чином, приймачі-передавачі 302, 304 і 306 можуть включати в себе компоненти як для бездротового, так і для дротового зв'язку. Мережний вузол 114, точка 104 доступу і термінал 110 доступу також включають в себе різні інші компоненти, які можуть бути використані при керуванні перешкодами, розкритому в цьому документі. Наприклад, мережний вузол 114, точка 104 доступу і термінал 110 можуть включати в себе, відповідно, контролери 320, 322 і 324 перешкод для ослаблення перешкод і забезпечення пов'язаних з цим функцій, як розкрито в цьому документі. Контролери 320, 322 і 324 перешкод можуть включати в себе один або більше компонентів для виконання певного типу керування перешкодами. Мережний вузол 114, точка 104 доступу і термінал 110 доступу також можуть включати в себе, відповідно, контролери 326, 238, 330 зв'язку для керування зв'язком з іншими вузлами і забезпечення пов'язаних з цим функцій, як розкрито в цьому документі. Мережний вузол 114, точка 104 доступу і термінал 110 доступу також можуть включати в себе, відповідно, контролери 326, 238, 330 хронування для керування зв'язком з іншими вузлами і забезпечення пов'язаних з цим функцій, як розкрито в цьому документі. Інші компоненти, показані на Фіг.3, будуть обговорюватися нижче. Для ілюстративних цілей, контролери 320, 322 перешкод показані як такі, що містять декілька компонентів контролерів. Однак, на практиці конкретний варіант здійснення може не використовувати всі ці компоненти. Наприклад, компонент 338 або 340 контролера, що стосується гібридного автоматичного запиту повторної передачі (HARQ), може забезпечувати функції, які стосуються операцій чергування HARQ, як розкрито в цьому документі. Компонент 342 або 340 контролера, що стосується профілю, може забезпечувати функції, які стосуються операцій, пов'язаних з профілем потужності передачі або ослаблення при прийомі, як розкрито в цьому документі. Компонент 346 або 348 контролера, що стосується часових слотів, може забезпечувати функції, які стосуються операцій з часовими слотами, як розкрито в цьому документі. Компонент 350 або 352 контролера, що стосується антени, може забезпечувати функції, які стосуються операцій інтелектуальної антени (наприклад, формування променя і/або керування положенням мінімуму діаграми спрямованості), як розкрито в цьому документі. Компонент 354 або 356 контролера, що стосується шуму при прийомі, може забезпечувати функції, які стосуються операцій з адаптивним підстроюванням коефіцієнта шуму і втрат на трасі поширення, як розкрито в цьому документі. Компонент 358 або 360 контролера, що стосується потужності передачі, може забезпечувати функції, які стосуються операцій з потужністю передачі, як розкрито в цьому докуме 11 нті. Компонент 362 або 364 контролера, що стосується повторного використання часу, може забезпечувати функції, які стосуються операцій з повторним використанням часу, як розкрито в цьому документі. На Фіг.2 показано як мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть взаємодіяти одне з одним для забезпечення керування перешкодами (наприклад, ослаблення перешкод). У деяких аспектах, ці операції можуть виконуватися на висхідній і/або низхідній лінії зв'язку для ослаблення перешкод. У загальному випадку, одна або більше методик, показаних на Фіг.2, можуть використовуватися в окремих варіантах здійснення, описаних нижче з посиланнями на Фіг.7-14. Таким чином, для більшої ясності при описі окремих варіантів здійснення ці методики можу не описуватися детально. Як представлено блоком 202, мережний вузол 114 (наприклад, контролер 320 перешкод) може необов'язково визначати один або більше параметрів керування перешкодами для точки 104 доступу і/або термінала 110 доступу. Такі параметри можуть бути представлені в різній формі. Наприклад, в деяких варіантах здійснення мережний вузол 114 може визначати типи інформації керування перешкодами. Приклади таких параметрів будуть описані більш детально нижче з посиланням на Фіг.7-14. У деяких аспектах, при визначенні параметрів перешкод може визначатися, як виділити один або декілька ресурсів. Наприклад, при операціях, вказаних в блоці 402, може визначатися, як виділений ресурс (наприклад, частотний спектр і т. п.) може бути розділений для часткового повторного використання. Крім цього, при визначенні параметрів часткового повторного використання може визначатися, яка частина виділеного ресурсу (наприклад, повторів HARQ) може бути використана кожною точкою доступу з набору точок доступу (наприклад, обмежених точок доступу). У деяких аспектах, мережний вузол 114 може визначати, на основі прийнятої інформації, параметр, який вказує, чи можуть виникати перешкоди на висхідній або низхідній лінії, і, якщо це так, вказує рівень таких перешкод. Така інформація може прийматися з різних вузлів в системі (наприклад, з точок доступу і/або терміналів доступу) і різними способами (наприклад, через транспортну мережу, по радіоканалу і т. п.). Наприклад, в деяких випадках, одна або декілька точок доступу (наприклад, точка доступу 104) може стежити за висхідною і/або низхідною лінією і відправляти вказівку про перешкоди, виявлені у висхідній і/або низхідній лінії, в мережний вузол 114 (наприклад, періодично або у відповідь на запит). Як приклад першого варіанта, точка 104 доступу може обчислювати інтенсивність сигналів для сигналів, що приймаються нею від сусідніх терміналів доступу, які не є асоційованими (наприклад, не обслуговуються) з точкою 104 доступу (наприклад, термінали доступу 108 і 112), і повідомляє це в мережний вузол 114. У деяких випадках, кожна точка доступу в системі може генерувати вказівку завантаження, коли 97033 12 вона піддається відносно високому завантаженню. Така вказівка може приймати форму, наприклад, біта зайнятості в lxEV-DO, каналу, що служить для передачі інформації про порівняльну потужність необслуговуючого стільника (RGCH) в 3GPP, або будь-яку іншу придатну форму. У стандартному сценарії, точка доступу може відправити цю інформацію в свій асоційований термінал доступу через низхідну лінію. Однак, така інформація також може бути відправлена в мережний вузол 114 (наприклад, через транспортну мережу). У деяких випадках, один або декілька терміналів доступу (наприклад, термінал ПО доступу) можуть стежити за сигналами низхідної лінії і надавати інформацію, основану на такому стеженні. Термінал 110 доступу може відправляти гаку інформацію в точку 104 доступу (яка при цьому може перенаправляти інформацію в мережний вузол 114) або в мережний вузол 114 (через точку 104 доступу). Інші термінали доступу в системі можуть відправляти інформацію в мережний вузол 114, аналогічно. У деяких випадках, термінал 110 доступу може генерувати повідомлення про вимірювання (наприклад, періодично). При деяких підходах таке повідомлення про вимірювання може вказувати, від якої точки доступу термінал 110 доступу одержує сигнали, вказівку на інтенсивність сигналів, асоційовану з сигналами від кожної точки доступу (наприклад, Ес/Іо), втрати на трасі поширення до кожної точки доступу або яку-небудь іншу придатну інформацію. У деяких випадках, повідомлення про вимірювання може включати інформацію, яка стосується будь-якої вказівки про завантаження, яка приймається терміналом 110 доступу по низхідній лінії. Потім мережний вузол 114 може використовувати інформацію з одного або більше повідомлень про вимірювання для визначення, чи розташована точка 104 доступу і/або термінал 110 доступу відносно близько до іншого вузла (наприклад, до іншої точки доступу або термінала доступу). Крім цього, мережний вузол 114 може використовувати цю інформацію для визначення, чи створює перешкоди точка 104 доступу і/або термінал 110 доступу якому-небудь іншому вузлу. Наприклад, мережний вузол 114 може визначити інтенсивність прийнятого сигналу в деякому вузлі, основуючись на потужності передачі у вузлі, який передає сигнали, і втратах на трасі поширення між цими вузлами. У деяких випадках, термінал 110 доступу може генерувати інформацію, яка вказує на відношення сигнал/шум (наприклад, відношення сигналу до шуму і перешкод, SINR) в низхідній лінії. Така інформація може містити, наприклад, покажчик якості каналу (CQI), покажчик керування швидкості передачі даних (DRC) або яку-небудь іншу придатну інформацію. У деяких випадках, ця інформація може бути відправлена в точку 104 доступу і точка 104 доступу може переслати цю інформацію в мережний вузол 114 для використання в операціях керування перешкодами. При деяких підходах мережний вузол 114 може використовувати таку інформацію для визначення, чи є перешкоди в низ 13 хідній лінії, або для визначення, збільшуються чи зменшуються перешкоди в низхідній лінії. Як більш детально описано нижче, в деяких випадках інформація, що стосується перешкод, може бути використана для визначення, як зменшити перешкоди. Як один з прикладів, CQI або інша придатна інформація може прийматися для кожного циклу HARQ, з подальшим визначенням, який з циклів HARQ асоційований з найнижчим рівнем перешкод. Подібна методика може також застосовуватися для інших способів часткового повторного використання. Потрібно зазначити, що мережний вузол 114 може визначити параметри різними іншими способами. Наприклад, в деяких випадках мережний вузол 114 може вибирати один або більше параметрів випадковим чином. Як указано в блоці 204, мережний вузол 114 (наприклад, контролер 326 зв'язку) відправляє визначені параметри керування перешкодами в точку 104 доступу. Як описано нижче, в деяких випадках точка 104 доступу використовує ці параметри, а в деяких випадках точка 104 доступу пересилає ці параметри в термінал 110 доступу. У деяких випадках, мережний вузол 114 може керувати перешкодами в системі шляхом визначення параметрів керування перешкодами, які повинні використовуватися двома або більше вузлами (наприклад, точками доступу і/або терміналами доступу) в системі. Наприклад, у випадку застосування схеми часткового повторного використання, мережний вузол 114 може відправляти різні (наприклад, взаємовиключальні) параметри керування перешкодами в сусідні точки доступу (наприклад, в точки доступу, які знаходяться досить близько одна до одної для створення взаємних перешкод). Як конкретний приклад, мережний вузол 114 може виділити перший цикл HARQ точці 104 доступу, а другий цикл HARQ виділити точці 106 доступу. У цьому випадку зв'язок, здійснюваний однією обмеженою точкою доступу, може не створювати суттєвих перешкод зв'язку, здійснюваному іншою обмеженою точкою доступу. Як показано в блоці 206, точка 104 доступу (наприклад, контролер 322 перешкод) визначає параметри керування перешкодами, які вона може використовувати або які вона може відправити в термінал 110 доступу. У випадках, коли параметри керування перешкодами для точки 104 доступу визначає мережний вузол 114, ця операція визначення може полягати в прийомі заданих параметрів і/або витяганні заданих параметрів (наприклад, з пам'яті даних). У деяких випадках, точка 104 доступу сама визначає параметри керування перешкодами. Ці параметри можуть бути подібними тим, які обговорювалися вище при описі блока 202. Крім цього, ці параметри можуть визначатися способом, подібним способу, обговорюваному вище при описі блока 202. Наприклад, точка 104 доступу може приймати інформацію (наприклад, повідомлення про вимірювання, CQI, DRC) з термінала 110 доступу. Крім цього, точка 104 доступу може стежити за висхідною і/або низхідною лінією з метою визначення наявності перешкод в цій лінії. Точка 104 97033 14 доступу також може вибирати параметр випадковим чином. У деяких випадках, точка 104 доступу може кооперуватися з іншими точками доступу для визначення параметра керування перешкодами. Наприклад, в деяких випадках точка 104 доступу може зв'язуватися з точкою 106 доступу для визначення, які параметри використовуються точкою 106 доступу (і вибирати інші параметри) або узгоджувати використання різних (наприклад, взаємовиключальних) параметрів. У деяких випадках, точка 104 доступу може визначити, чи буде вона створювати перешкоди іншому вузлу (наприклад, виходячи із зворотного зв'язку по CQI, який вказує, що ресурс використовує інший вузол), і, якщо це так, визначити свої параметри керування перешкодами таким чином, щоб зменшити можливі перешкоди. Як показано в блоці 208, точка 104 доступу (наприклад, контролер 328 зв'язку) може відправити параметри керування перешкодами або іншу релевантну інформацію в термінал 110 доступу. У деяких випадках, ця інформація може стосуватися керування потужністю (наприклад, визначенню потужності передачі по висхідній лінії). Як показано в блоках 210 і 212, точка 104 доступу може виконувати передачу в термінал 110 доступу по низхідній лінії, а термінал 110 доступу може виконувати передачу в точку 104 доступу по висхідній лінії. Таким чином, точка 104 доступу може використовувати свої параметри керування перешкодами для передачі по низхідній лінії і/або для прийому по висхідній лінії. Аналогічно, термінал 110 доступу може враховувати ці параметри керування перешкодами при прийомі по низхідній лінії або передачі по висхідній лінії. У деяких варіантах здійснення термінал 110 доступу (наприклад, контролер 306 перешкод) може визначати один або більше параметрів керування перешкодами. Такі параметри можуть використовуватися терміналом 110 доступу і/або можуть відправлятися (наприклад, контролером 330 зв'язку) в точку 104 доступу (наприклад, для використання в операціях по висхідній лінії). На Фіг.4 показана бездротова система 400 зв'язку, виконана з можливістю підтримання декількох користувачів, в якій можуть бути реалізовані принципи, викладені в цьому документі. Система 400 забезпечує зв'язок для множини стільників 402, таких як, наприклад, макростільники 402A402G, при цьому кожний стільник обслуговується відповідним вузлом 404 доступу (наприклад, вузлами доступу 404A-404G). Як показано на Фіг.4, термінали 406 доступу (наприклад, термінали доступу 406A-406L) можуть бути розосереджені в різних місцеположеннях по всій системі у часі. Кожний термінал 406 доступу на даний момент може здійснювати зв'язок з одним або більше вузлами 404 доступу по низхідній лінії (DL) (також званої прямою лінією (FL)) і/або по висхідній лінії (UL) (також званої зворотною лінією (RL)), залежно від того, наприклад, чи є термінал 406 доступу активним, і чи знаходиться він в стані м'якого перемикання. Бездротова система 400 зв'язку може забезпечити обслуговування широкої географічної 15 області. Наприклад, макростільники 402A-402G можуть покривати декілька сусідніх кварталів. Як вже говорилося, вузли або локальні точки доступу, які забезпечують покриття відносно невеликої області (наприклад, в квартирі) можуть називатися фемтовузлами. На Фіг.5А показана ілюстративна система 500 зв'язку, в якій в межах мережного оточення розгорнуті один або більше фемтовузлів. Зокрема, система 500 включає в себе множину фемтовузлів 510 (наприклад, фемтовузли 510А і 510В), встановлених в мережному оточенні відносно малого масштабу (наприклад, в одній або більше квартирах 530 користувачів). Кожний фемтовузол 510 може бути сполучений з глобальною мережею 530 (наприклад, Інтернет) і базовою мережею 550 оператора мобільного зв'язку через DSL маршрутизатор, кабельний модем, бездротову лінію або інші засоби з'єднання (не показано). Як обговорюється нижче, кожний фемтовузол 510 може бути виконаний з можливістю обслуговування асоційованих терміналів 520 доступу (наприклад, термінала 520А доступу) і, необов'язково, неасоційованих (чужих) терміналів 520 доступу (наприклад, термінала 520F доступу). Іншими словами, доступ до фемтовузлів 510 може бути обмежений, за допомогою чого даний термінал 520 доступу може обслуговуватися набором призначених домашніх фемтовузлів 510, але може не обслуговуватися не призначеними чужими фемтовузлами 510 (наприклад, фемтовузлом 510 сусіда). На Фіг.5В більш детально показані негативні геометрії для множини фемтовузлів і терміналів доступу в мережному оточенні. Зокрема, фемтовузол 510А і фемтовузол 510В, відповідно, розгорнуті в сусідніх квартирах користувачів 530А і 530В. Терміналам доступу 520А-520С дозволено асоціюватися і здійснювати зв'язок з фемтовузлом 510А, але не з фемтовузлом 510В. Аналогічно, терміналу 520D і терміналу 520Е доступу дозволено асоціюватися і здійснювати зв'язок з фемтовузлом 510В, але не з фемтовузлом 510А. Терміналу 520F і терміналу 520G доступу не дозволено асоціюватися і здійснювати зв'язок ні з фемтовузлом 510В, ні з фемтовузлом 510А. Термінал 520F і термінал 520G доступу можуть асоціюватися і здійснювати зв'язок з вузлом 560 доступу макростільника (Фіг.5А) або іншим фемтовузлом в іншій квартирі (не показано). При довільному розгортанні фемтовузлів 510 з обмеженим асоціюванням (тобто точці доступу може бути не дозволено асоціюватися з найближчим фемтовузлом, що забезпечує найкращу якість сигналу), звичайними є взаємні перешкоди і негативна геометрія. Розв'язання проблеми негативної геометрії обговорюються нижче. На Фіг.6 показаний приклад карти 600 покриття, де визначені декілька областей 602 стеження (або областей маршрутизації, або областей розташування), кожна з яких включає в себе декілька областей 604 макропокриття. При цьому області покриття, асоційовані з областями стеження 602А, 602В і 602С позначені широкими лініями, і області 604 макропокриття представлені шестикутниками. Області 602 стеження також включають області 97033 16 606. У цьому прикладі, кожна з областей 606 фемтопокриття (наприклад, область 606С фемтопокриття) зображена всередині області 604 макропокриття (наприклад, області 604В макропокриття). Потрібно зазначити, що область 606 фемтопокриття може не знаходитися всередині області 604 макропокриття. На практиці, дана область 602 стеження або область 604 макропокриття можуть бути визначені з великою кількістю областей 606 фемтопокриття. Крім цього, всередині області 602 стеження або області 604 макропокриття можуть бути визначені одна або більше областей пікопокриття (не показано). Як показано на Фіг.5А, 5В, власник фемтовузла 510 може підписатися на мобільну послугу, наприклад, мобільну послугу 3G, яка надається через базову мережу 550 оператора мобільного зв'язку. Крім цього, термінал 520 доступу може бути виконаний з можливістю роботи як в макромережному оточенні, так і в мережному оточенні меншого масштабу (наприклад, масштабу квартири). Іншими словами, залежно від поточного положення термінала 520 доступу, термінал 520 доступу може обслуговуватися вузлом 560 доступу мережі 550 мобільного зв'язку з макростільниками або одним з множини фемтовузлів 510 (наприклад, фемтовузлами 510А і 510В які розташовані у відповідній квартирі 530 користувача). Наприклад, коли абонент знаходиться поза своїм будинком, він обслуговується звичайним вузлом макродоступу (наприклад, вузлом 560), а коли абонент знаходиться вдома, він обслуговується фемтовузлом (наприклад, вузлом 510А). При цьому потрібно зазначити, що фемтовузол 520 може мати зворотну сумісність з існуючими терміналами 520 доступу. Фемтовузол 510 може бути розгорнутий на одній частоті або, як альтернатива, на множині частот. Залежно від конкретної конфігурації, одна частота або одна або більше з множини частот можуть перекриватися з однією або більше частотами, використовуваними макровузлом (наприклад, вузлом 560). У деяких варіантах здійснення термінал 520 доступу може бути виконаний з можливістю з'єднання з переважним фемтовузлом (наприклад, з домашнім фемтовузлом асоційованого термінала 520 доступу), якщо таке з'єднання можливе. Наприклад, якщо термінал 520 доступу знаходиться в межах квартири 530 користувача, може бути бажаним, щоб термінал 520 доступу зв'язувався тільки з домашнім фемтовузлом 510. У деяких варіантах здійснення, якщо термінал 520 доступу працює всередині мережі 550 з макростільниками, але не розташований в своїй найбільш переважній мережі (наприклад, як записано в списку переважного роумінгу), термінал 520 доступу може продовжити пошук найбільш переважної мережі (наприклад, домашнього фемтовузла 510), використовуючи повторний вибір кращої системи (BSR), що може включати періодичне сканування доступних систем для визначення, чи доступні на даний час кращі системи, з подальшим виконанням асоціювання з такими переважними системами. При виконанні пошуку термінал 520 17 доступу може обмежити пошук конкретною смугою частот або каналом. Наприклад, пошук найбільш переважної системи може періодично повторюватися. Після виявлення переважного фемтовузла 510 термінал 520 доступу вибирає фемтовузол 510 для постійного з'єднання в межах його області покриття. У деяких варіантах здійснення на фемтовузол можуть бути накладені обмеження. Наприклад, даний фемтовузол може надавати тільки певні послуги тільки певним терміналам доступу. При розгортанні так званої обмеженої (або закритої) асоціації даний термінал доступу може обслуговуватися тільки мережею мобільного зв'язку з макростільниками і визначеним набором фемтовузлів (наприклад, фемтовузлами 510, які розташовані в межах відповідної квартири 530 користувача). У деяких варіантах здійснення вузол може бути обмежений таким чином, що він не забезпечує щонайменше для одного вузла щонайменше одне з наступного: сигналізація, доступ до даних, реєстрація, виклик або послуга. У деяких варіантах здійснення обмежений або чужий фемтовузол (який також може називатися домашнім Node В закритої групи абонентів) забезпечує послуги обмеженому набору терміналів доступу. Цей набір може бути розширений тимчасово або на постійній основі. У деяких варіантах здійснення закрита група абонентів (Closed Subscriber Group-CSG) може бути визначена як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список керування доступом терміналів доступу. Канал, на якому працюють всі фемтовузли (або всі обмежені фемтовузли) в даній області, може називатися фемтоканалом. Між даним фемтовузлом і даним терміналом доступу можуть існувати різні відношення. Наприклад, з точки зору термінала доступу відкритий фемтовузол може розглядатися як фемтовузол без обмеження по асоціюванню. Обмежені фемтовузли можуть являти собою фемтовузли, на які накладені певні обмеження (наприклад, обмеження відносно асоціювання і/або реєстрації). Домашній фемтовузол може являти собою фемтовузол, відносно якого термінал доступу авторизований для виконання доступу і роботи. Гостьовий фемтовузол може являти собою фемтовузол, відносно якого термінал доступу тимчасово авторизований для виконання доступу і роботи. Обмежений або чужий фемтовузол може являти собою фемтовузол, відносно якого у термінала доступу відсутня авторизація для виконання доступу і роботи; за винятком, можливо, надзвичайних ситуацій (наприклад, виклик 911). З точки зору обмеженого або чужого фемтовузла, асоційований або домашній термінал доступу може являти собою термінал доступу, який авторизований для виконання доступу в обмежений фемтовузол. Гостьовий термінал доступу може являти собою термінал доступу з тимчасовим доступом до обмеженого фемтовузла. Неасоційований (чужий) термінал доступу може являти собою термінал доступу, який не має дозволу на одержання доступу до обмеженого фемтовузла, за 97033 18 винятком, можливо, надзвичайних ситуацій, таких як виклик 911 (наприклад, термінал доступу, який не має повноважень або дозволу для реєстрації в обмеженому фемтовузлі). Для простоти в цьому документі описуються різні функції в контексті фемтовузла. Однак потрібно зазначити, що піковузли можуть забезпечити аналогічні або схожі функції для більшої області покриття. Наприклад, піковузол може бути обмеженим, домашній піковузол може бути визначений для даного термінала доступу і т. п. Система бездротового зв'язку з множинним доступом може одночасно підтримувати зв'язок для множини бездротових терміналів доступу. Як вказувалося вище, кожний термінал може зв'язуватися з однією або більше базовими станціями за допомогою передач по низхідній лінії (прямій лінії) і висхідній лінії (зворотній лінії). Низхідна лінія являє собою лінію зв'язку від базових станцій до терміналів, а висхідна лінія являє собою лінію зв'язку від терміналів до базових станцій. Така лінія зв'язку може бути встановлена за допомогою системи з одним входом і одним виходом, системи з. множиною входів і множиною виходів (МІМО) або систем іншого типу. Система МІМО використовує для передачі даних множину (NT) передавальних антен і множину (NR) приймальних антен. Канал МІМО, сформований NT передавальними антенами і NR приймальними антенами, може, бути розкладений на NS незалежних каналів, які також називаються просторовими каналами, де NSmin{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. Система МІМО може забезпечити підвищену продуктивність (наприклад, більш високу пропускну здатність і/або підвищену надійність), якщо використовуються додаткові розмірності, створені множиною передавальних і приймальних антен. Система МІМО може підтримувати дуплексний зв'язок з розділенням за часом (TDD) і дуплексний зв'язок з розділенням по частоті (FDD). У системі TDD передачі по прямій і зворотній лініях виконуються в одній області частот, так що принцип оборотності дає можливість оцінити канал низхідної лінії (прямої лінії) з каналу висхідної лінії (зворотної лінії). Це дозволяє точці доступу визначити виграш при передачі з формуванням променя по низхідній лінії, якщо в точці доступу доступна множина антен. Як вже вказувалося, при довільному розгортанні базових станцій з обмеженням по асоціюванню (тобто мобільній станції заборонено асоціюватися з найближчою базовою станцією, з якою вона може встановити найбільш надійне з'єднання) звичайними є взаємні перешкоди і негативна геометрія. У одному з ілюстративних варіантів здійснення, просторова структура якого зображена на Фіг.5В, фемтовузол 510А і фемтовузол 510В розгорнуті в сусідніх квартирах. Терміналам доступу 520А-520С дозволено асоціювання і зв'язок з фемтовузлом 510А, але не з фемтовузлом 510В. Аналогічно, терміналам доступу 520D-520E дозволено асоціювання і зв'язок з фемтовузлом 510В, але не з фемтовузлом 510А. Терміналам доступу 520F-520G не дозволено асоціювання і зв'язок ні з 19 одним з фемтовузлів 510А-510В. Термінали доступу 520F-520G можуть асоціюватися з вузлом 560 доступу макростільника (Фіг.5А) або з іншим фемтовузлом в іншій квартирі (не показано). Відповідно, така негативна геометрія відносно фемтовузлів, що дозволяють доступ, і сусідніх терміналів доступу може привести до виникнення перешкод і глушіння у висхідній і низхідній лінії. ГЛУШІННЯ ВИСХІДНОЇ ЛІНІЇ Для прикладу припустимо, що LA3 (dB) і LA5 (dB) являють собою втрати на трасі поширення між фемтовузлом 510А, терміналом 520С доступу і терміналом 520D доступу, відповідно. Зокрема, LA3 може бути набагато більше, ніж LA5. Таким -чином, коли термінал 520D доступу виконує передачу в свій домашній фемтовузол 510В, він створює надмірні перешкоди (або заглушує) фемтовузол 510А, ефективно блокуючи прийом терміналів доступу 520А-С в фемтовузлі 510А. При такій ситуації глушіння висхідної лінії, навіть якщо термінал 520С доступу передає з максимальною Тх потужністю Р3max, прийнятий С/І для термінала доступу в фемтовузлі 510А може бути охарактеризований таким чином: С/І (AT 520C в фемтовузлі 510А)= =Р3max-LАЗ-(Р5-LA5) (dB). У деяких ілюстративних варіантах здійснення, залежно від потужності Р5 передачі, С/І термінала доступу 520С в фемтовузлі 510А може бути дуже великим негативним числом через велике значення LA3. Таку геометричну конфігурацію називають дуже негативною геометрією висхідної лінії. ГЛУШІННЯ НИЗХІДНОЇ ЛІНІЇ Аналогічно, в одному з ілюстративних варіантів здійснення LB5 може значно перевершувати LA5. Це означає, що, коли фемтовузол 510А передає в термінал 520А доступу, це може створити надзвичайно сильні перешкоди (або заглушити) в терміналі 520D доступу, ефективно блокуючи прийом фемтовузла 510В в терміналі 520D доступу. При такій ситуації глушіння низхідної лінії, прийнятий С/І для фемтовузла 510В в терміналі 520D доступу може бути охарактеризований таким чином: С/І (фемтостільника В в AT 5)= =PB-LB5-(PA-LA5) (dB). С/І фемтовузла 510В в терміналі доступу 520С може бути дуже великим негативним числом через велике значення LB5. Таку геометричну конфігурацію називають дуже негативною геометрією низхідної лінії. Практичні варіанти, що розглядаються нижче, дозволяють вирішити проблему негативної геометрії без необхідності модифікації роботи вже існуючих терміналів доступу. Таким чином, в даному ілюстративному варіанті здійснення бажано забезпечити зменшення перешкод, виникаючих внаслідок негативної геометрії, за допомогою модифікації процесів в фемтовузлі, а не в терміналах доступу. Відповідно, проблема негативної геометрії висхідної лінії і низхідної лінії вирішується за допомогою ілюстративного варіанта здійснення, описаного нижче. З посиланням на Фіг.7, а також на Фіг.5А, 5В, будуть детально описані операції пов'язані з керуванням положенням променя і керуванням поло 97033 20 женням, мінімуму діаграми спрямованості для розв'язання проблеми, пов'язаної з глушінням і негативною геометрією. Даний ілюстративний варіант здійснення використовує способи і апаратне забезпечення для запобігання глушінню і ефектам, пов'язаним з негативною геометрією, з використанням керування положенням променя і керування положенням мінімуму діаграми спрямованості при довільному розташуванні базової станції з обмеженим доступом. У ілюстративному сценарії розгортання фемтовузла, сусідні сигнали (необхідні або перешкоди) можуть бути райсівськими за своїй природою, що має на увазі сильний направлений компонент і рівномірне загасання по смузі частот (внаслідок невеликого розкиду затримок і трас з множинними відображеннями всередині будівлі). Особливо у випадку глушіння, розбиття на сектори може забезпечити бажаний спосіб протидії сильній райсівській компоненті перешкоди. Як показано в блоці 702, фемтовузол 702 безперервно прослуховує (тобто здійснює прийом відповідно до різних конфігурацій приймача, описаних в цьому документі) з метою виявлення передачі від терміналів 520 доступу. Як показано в блоці 704 гілкування, фемтовузол 510 визначає, чи направлена спроба одержання доступу (наприклад, передача), виконувана терміналом доступу, фемтовузлу 510. Якщо виявлена спроба одержання доступу термінала доступу направлена конкретному фемтовузлу 510, тоді, як показано в блоці 706, відсутня необхідність зменшення перешкод, оскільки термінал доступу с терміналом доступу, асоційованим з домашнім фемтовузлом. Як показано в блоці 708 гілкування, далі фемтовузол 510 порівнює характеристики (наприклад, рівень потужності) спроби одержання доступу для визначення, чи перевищує характеристика пороговий рівень, що приводить до виникнення перешкод в домашньому фемтовузлі. Якщо спроба одержання доступу не перевищує поріг виникнення перешкод, тоді, як показано в блоці 706, відсутня необхідність зменшення перешкод, оскільки характеристика спроби одержання доступу домашнім фемтовузлом 510 приводить до прийнятних перешкод. Як показано в блоці 710, якщо домашній фемтовузол 510 приймає досить сильний (наприклад, перевищуючий поріг виникнення перешкод) сигнал спроби одержання доступу або який-небудь інший сильний сигнал висхідної лінії від неасоційованого термінала 520 доступу, домашній фемтовузол 510 використовує антени, що формують промінь (тобто, направлену передачу і прийом), для орієнтації напряму сигналів або відсутності сигналів (наприклад, нуля діаграми) в напрямі неасоційованого термінала 520 доступу по низхідній і висхідній лінії. Наприклад, формування променя (тобто керування напрямом променя) може бути здійснено з використанням секторизованої або направленої (наприклад, з перемиканням променя) конфігурації антен, описаної в цьому документі для формування променя і/або мінімуму сигналу передачі або променя і/або мінімуму сигналу прийому. Зокрема, обнуління перешкод може бути виконане для ра 21 діочастотного (РЧ) сигналу, що приймається, зменшивши, тим самим, такі проблеми в приймачі, як перевантаження вхідних каскадів і зменшення чутливості аналогово-цифрового перетворення, що є наслідком глушіння фемтовузлів. Крім цього, секторизована або направлена конфігурація антен дозволяє зберігати для, висхідної і низхідної лінії один і той же направлений компонент, для використання в обох напрямах передачі. Як показано в блоці 712, передачі службових сигналів і пілот-сигналів по низхідній лінії, а також передачі по каналу трафіку, якщо вони є, виконуються відповідно до формування променя, таким чином, що в сторону сусіднього неасоційованого термінала направляється мінімальна кількість енергії. Направляння сигналу передачі в сторону від неасоційованого термінала доступу приводить до зменшення ефектів негативної геометрії для неасоційованого термінала доступу. Як показано в блоці 714, мінімум діаграми спрямованості орієнтують в напрямі найближчого неасоційованого термінала 520 доступу, використовуючи конфігурацію антен (наприклад, секторизовані антени, або керуючи напрямом мінімуму діаграми спрямованості за допомогою адаптивної фазованої антенної решітки), описану в цьому документі. Таким чином, коли асоційований термінал 520 доступу спробує зв'язатися з домашнім фемтовузлом 510, сигнал спроби одержання доступу асоційованого термінала доступу, а також інший трафік (наприклад, голос/дані) не будуть заглушуватися сильними сигналами передачі від сусідніх неасоційованих терміналів доступу, що мають негативну геометрію. Наприклад, якщо точка доступу використовує дві окремі антени, то точка доступу може стежити за характеристиками сигналів спроби одержання доступу від термінала доступу на обох антенах. При виявленні на одній з антен сильного сигналу передачі по висхідній лінії від неасоційованого термінала доступу, точка доступу може відключити функцію передачі (керування напрямом променя) і відключити функцію прийому (керування напрямом мінімуму діаграми) на цій антені. Як показано в блоці 716 гілкування, фемтовузол 510 періодично (наприклад, раз на секунду) виключає секторизацію мінімуму діаграми в напрямі прийому для визначення, як представлено в блоці 702, чи перемістився або припинив передачу неасоційований термінал 520 доступу з сильним сигналом. Якщо, як показано в блоці 704 гілкування, сильний небажаний сигнал зник, фемтовузол 510 може виключити секторизацію мінімуму діаграми і продовжити роботу з всенаправленою передачею і прийомом, як показано в блоці 706. Якщо сильний небажаний сигнал все ще присутній або перемістився і перевищує порогове значення, як показано в блоці 708, фемтовузол 510 може підстроїти секторизацію прийому і передачі шляхом орієнтації положення нуля діаграми спрямованості, як показано в блоці 710, в напрямі небажаного неасоційованого термінала 520 доступу. Описаний вище з посиланням на Фіг.5В приклад показує фемтовузол 510А, який орієнтує нуль діаграми при секторизації в напрямі неасоційова 97033 22 ного термінала 520D доступу поки неасоційований термінала 520D доступу знаходиться в стані активного з'єднання з фемтовузлом 510В. При переході неасоційованого термінала 520D доступу в режим очікування, фемтовузол 510А повертається до роботи з всенаправленою передачею і прийомом. Протягом періодів орієнтації нуля секторизації в конкретному напрямі, якщо в цьому напрямі виявляється асоційований термінал 520 доступу, він може піддаватися перебою в роботі. Відповідно, в ілюстративному варіанті здійснення, фемтовузол 510 направляє нуль секторизації (і) тільки поки небажаний неасоційований термінал 520 доступу з сильним сигналом є активним, і (іі) тільки якщо небажана передача від неасоційованого термінала 520 доступу перевищує високий поріг потужності сигналу в приймачі, як визначається в блоці 708 гілкування, що вказує на те, що сигнал спроби одержання доступу від бажаних асоційованих терміналів доступу не може бути декодований в фемтовузлі 510. Посилаючись на Фіг.5В, потрібно зазначити, що фемтовузол 510В може не орієнтувати нуль секторизації в напрямі неасоційованого термінала 520А доступу, оскільки сигнал від неасоційованого термінала 520А доступу не є дуже сильним. Якщо фемтовузол 510В орієнтує нуль секторизації в напрямі неасоційованого термінала 520А доступу, це приведе до перерви в роботі бажаного асоційованого термінала 520Е доступу. У загальному випадку, якщо точка доступу не може визначити напрям перешкоди від неасоційованого термінала доступу (наприклад, у випадку дуже сильного глушіння, що приводить до насичення приймач точки доступу), вона може' спробувати використовувати різні напрями для орієнтації променя і нуля діаграми для максимізації якості сигналу, що приймається, від асоційованого термінала доступу. З посиланням на Фіг.8, а також на Фіг.5А, 5В, буде наданий докладний опис операцій, що стосуються використання оптимізації потужності передачі по службових каналах для розв'язання проблем, пов'язаних з глушінням і негативною геометрією. Даний ілюстративний варіант здійснення використовує способи і апаратне забезпечення для запобігання глушінню і ефектами, пов'язаним з негативною геометрією, з використанням оптимізованих рівнів потужності в службових каналах при довільному розгортанні базових станцій. У загальному випадку, рівень потужності передачі по службових каналах і загальна потужність передачі фемтовузла визначаються, основуючись на бажаній дальності роботи фемтовузла. Для забезпечення можливості терміналам доступу одержати доступ до фемтовузла в місцеположенні, де термінал доступу заглушується сусіднім фемтовузлом, який відмовляє в асоціюванні, службові канали (наприклад, загальні канали керування, такі як пілот-канал, канал синхронізації і канал широкомовної передачі/виклику) можуть бути піддані часовому мультиплексуванню. Для цього можуть бути використані різні часові шкали і способи часового мультиплексування. Крім цього, службові 23 канали можуть вмикатися тільки періодично, наприклад, по циклічному індексу слота асоційованих терміналів доступу, так, що асоційовані термінали доступу можуть приймати повідомлення виклику. У ще одній конфігурації фемтовузол може взагалі не виконувати передачу сигналів. Однак, під час активного голосового виклику або передачі даних можуть бути відсутніми періоди очікування, які забезпечують сусідньому фемтовузлу можливість часового мультиплексування службових каналів, заглушених внаслідок наявності негативної геометрії. Відповідно, ілюстративний варіант здійснення описує спосіб для оптимізації потужності передачі службових сигналів (наприклад, пілот-каналів, каналів синхронізації і каналів широкомовної передачі/виклику) у випадку наявності активного виклику в фемтовузлі, коли часове мультиплексування службових сигналів не є практичним. Наприклад, в мережах lxRTT і WCDMA, установки рівнів для службових каналів (наприклад, пілот-канали, канали виклику, канали синхронізації) підстроюються для конкретної продуктивності на основі обмежень, пов'язаних з геометрією і покриттям. Крім цього, розгортання фемтовузлів має суттєві відмінності в порівнянні з розгортанням вузлів доступу з макростільниками. Такі відмінності включають: 1. Внаслідок обмеженого розміру покриття максимальні значення втрат на трасі поширення є набагато меншими для областей (наприклад, стільників), що обслуговуються фемтовузлами, в порівнянні з областями (наприклад, стільниками), що обслуговуються вузлами доступу з макростільниками (наприклад, 80дБ максимальних втрат на трасі поширення в порівнянні з 140дБ у варіанті розгортання з макростільниками). 2. Кількість одночасно активних терміналів доступу менше в стільниках, що обслуговуються фемтовузлами, ніж в стільниках, що обслуговуються вузлами доступу з макростільниками (1-2 користувачі в порівнянні з 20-40 користувачами). 3. Як обговорювалося вище, внаслідок обмежень на асоціювання з фемтовузлами негативна геометрія розміщення може бути звичайним явищем при розгортанні фемтовузлів, на відміну від розгортання вузлів доступу з макростільниками. Ці відмінності можуть привести до оптимальних параметрів установлення потужності, що дуже розрізнюються для службових каналів для фемтовузлів 510. Оскільки фемтовузол 510 звичайно має від нуля до декількох активних терміналів 520, було б бажаним підтримувати службові канали на мінімальному рівні потужності для зменшення перешкод сусіднім стільникам, що обслуговуються фемтовузлами 510 і вузлами 560 доступу з макростільниками (тобто передбачається спільна по каналах робота). Наприклад, в одному з ілюстративних варіантів здійснення акцент робиться на оптимізації пілот-каналу, аналіз також застосовний до інших службових каналів. У ілюстративному варіанті здійснення, визначають оптимальне значення трафік-до-пілотсигналу (Т2Р) для випадку, коли визначений єдиний голосовий виклик, а також установки потужно 97033 24 сті пілот-сигналу за умовчанням, ЕсрDEFAULT. Коли керування потужністю низхідної лінії (прямої лінії) приводить до зміни відношення трафік-до-пілотсигналу, потужність пілот-сигналу підстроюється таким чином, щоб підтримувати найменше значення загальної потужності передачі і перешкод, викликаних сусіднім фемтовузлом. Наприклад, термінал доступу 520А біля границі домашнього фемтовузла 510А і сусідній фемтовузол 510В мають однакові втрати на трасі поширення для обох фемтовузлів 510, і сусідній фемтовузол 510 виконує передачу на повній потужності, тим самим створюючи перешкоди, Іоr_mах. У даному прикладі, при припущенні, що домашній фемтовузол передає по пілоту-каналу з деяким рівнем потужності, Еср, відношення пілотсигнал/шум (SNR) може бути записане таким чином: Ecp/Ior_max. Відповідно до даного ілюстративного варіанта здійснення, потрібно знайти оптимальну установку Еср, яка приведе до найменшої загальної потужності передачі з домашнього фемтовузла 510А. Як показано в блоці 802, рівень Еср посилення в пілот-каналі ініціалізується значенням ЕсрDEFAULT. Таким чином, значення Еср за умовчанням (ЕсрDEFAULT) може бути визначене, основуючись на розумних диференціальних значеннях завантаження і втрат на трасі поширення, очікуваних в фемтомережах. Як показано в блоці 804, виклик трафіку (наприклад, голосовий виклик) встановлений між домашнім фемтовузлом 510А і терміналом 520А доступу з потужністю, використовуваною в каналі трафіку, позначеною як Ect. У одному з ілюстративних варіантів здійснення, значення Ect визначають шляхом керування потужністю низхідної лінії (прямої лінії), як показано в блоці 806 гілкування. Керування потужністю низхідної лінії (прямої лінії) використовується для підтримання необхідної якості обслуговування (наприклад, необхідного рівня пакетних помилок, PER). Керування потужністю низхідної лінії (прямої лінії) може або указати на зменшення Ect, як показано в блоці 808, або указати на збільшення Ect, як показано в блоці 810, або указати на відсутність змін в Ect. Як показано в блоці 812 гілкування, визначення рівня пакетних помилок (PER) використовується для ідентифікації адекватної якості сигналу. У загальному випадку, якщо Еср є дуже низьким, тоді оцінка якості каналу буде погіршуватися, що приведе до дуже великого Ect. При збільшенні Еср оцінка якості каналу буде поліпшуватися, і необхідний Ect зменшиться. Однак, якщо Еср стає дуже великим, тоді оцінка якості каналу буде перевищувати необхідне значення, що не приведе до подальшого зменшення Ect. Відповідно, якщо PER є неадекватним, керування потужністю низхідної лінії (прямої лінії) підстроює Ect. Оскільки перешкоди, генеровані для інших фемтовузлів, повинні бути мінімізовані, необхідно одержати оптимальне значення Еср, яке приводить до мінімального (Ect+Ecp). Як показано в блоці 814, визначають ЕсрOPTIMAL, де: min Ecp  f(Ecp) ЕсрOPTIMAL=arg Ecp 25 Іншими словами, знаходять оптимальне значення Еср, яке мінімізує загальну потужність передачі, де Ect=f(Ecp) (функція f(.) може бути визначена за допомогою автономного моделювання або тестів). Потім, як показано в блоці 816, оптимальне значення Ect визначається як: ЕсрOPTIMAL=f(ЕсрOPTIMAL). Як показано в блоці 818, T2POPTIMAL визначається таким чином: Ect OPTIMAL T2POPTIMAL= EcpOPTIMAL У іншому ілюстративному варіанті здійснення моделювання може здійснюватися для знаходження EcpOPTIMAL і EctOPTIMAL Для звичайних типів каналів, очікуваних в стільниках фемтовузлів, з використанням, наприклад, моделей з рівномірним або релеєвським, або райсівським завмиранням, з низьким ефектом Доплера, який може бути відстежений за допомогою керування потужністю. В одному з ілюстративних варіантів здійснення, ці оптимальні значення залежать від диференціального значення конкретних втрат на трасі поширення від термінала доступу до сусіднього фемтовузла і від потужності перешкод, що приймаються від сусіднього фемтовузла (наприклад, якщо мобільний термінал має втрати на трасі поширення до сусіднього фемтовузла на 3дБ менше в порівнянні з домашнім фемтовузлом, тоді оптимальні значення Еср і Ect повинні бути збільшені на 3дБ). З іншого боку, в альтернативному ілюстративному варіанті здійснення, якщо, сусідній фемтовузол передає на половині від Іоггпах, то оптимальні значення Еср і Ect повинні бути зменшені на 3дБ. Однак, потрібно зазначити, що не є практичною дуже часта зміна значення Еср, оскільки воно визначає границі переадресації фемтостільника. Таким чином, як вже згадувалося, значення Еср за умовчанням (ЕсрDEFAULT) може бути визначене, основуючись на розумних диференціальних значеннях завантаження і втрат на трасі поширення, очікуваних в фемтомережах. Як показано на Фіг.9, для підтримання оптимального режиму роботи у випадках з диференціальними значеннями завантаження і втрат на трасі поширення, що перевищують очікувані значення, в одному ілюстративному варіанті здійснення може використовуватися наступний алгоритм для кожного з множини викликів, виникаючих між фемтовузлом і множиною асоційованих терміналів доступу. Як показано в блоці 902, рівень Еср посилення в пілот-каналі ініціалізує значення ЕсрDEFAULT Д аналізу кожного голосового виклику. Таким чином, значення Еср за умовчанням (ЕсрDEFAULT) може бути визначене, основуючись на розумних диференціальних значеннях завантаження і втрат на трасі поширення, очікуваних в фемтомережах. Як показано в блоці 904, процес повторюється для кожного виклику, встановленого між домашнім фемтовузлом 510А і асоційованими терміналами 520 доступу, з потужністю, використовуваною в каналі трафіку, позначеною як Ect. У одному ілюс 97033 26 тративному варіанті здійснення значення Ect визначають за допомогою керування потужністю низхідної лінії (прямої лінії), як показано в блоці 906 гілкування. Керування потужністю низхідної лінії (прямої лінії) використовується для підтримання необхідної якості обслуговування (наприклад, рівня пакетних помилок, PER). Керування потужністю низхідної лінії (прямої лінії) може або указати на зменшення Ect, як показано в блоці 908, або указати на збільшення Ect, як показано в блоці 910, або указати на відсутність змін в Ect. Як показано в блоці 912 гілкування, визначення рівня пакетних помилок (PER) використовується для ідентифікації адекватної якості сигналу. Відповідно, якщо PER є неадекватним, керування потужністю низхідної лінії (прямої лінії) підстроює Ect. Як показано в блоці 918, T2PFILTERED (наприклад, EctFILTERED/EcpFILTERED) відстежується під час виклику. Метою фільтрації Т2Р є усунення невеликих флуктуацій масштабу при обчисленні Т2Р. Наприклад, фільтр з ковзним середнім може бути використаний для фільтрації значень Ect і Еср для обчислення EctFILTERED І EcpFІLTERED, відповідно. Як показано в блоці 920 гілкування, виконують аналіз значення T2PF1LTERED. Якщо T2PFILTERED>T2POPTIMAL+1 тоді, як показано в блоці 922, Еср збільшують до: EctFILTERED Еср= T 2POPTIMAL Як показано в блоці 924 гілкування, виконують аналіз значення T2PFILTERED. Якщо PL_adjust_max) 35 PL_adjust(n)=PL_adjust_max (PL_cand>0) PL_adjust(n)=PL_cand (PL_cand0) PL_adjust(n)=0. Як показано в блоці 1134, ослаблення (або шумові коефіцієнти) у висхідній лінії UL збільшується за допомогою PL_adjust(n). Потрібно зазначити, що в реальній реалізації, обмеження по апаратних засобах можуть потребувати квантизації PL_adjust(n) для можливих найбільш близьких установок. З посиланням на Фіг.12, а також на Фіг.5А, 5В, будуть детально описані операції, пов'язані з повторним використанням часу підкадру для розв'язання проблеми, пов'язаної з глушінням і негативною геометрією. Даний ілюстративний варіант здійснення використовує способи і апаратне забезпечення для запобігання глушінню і ефектам, пов'язаним з негативною геометрією, із застосуванням повторного використанням часу підкадру. У одному з ілюстративних варіантів здійснення, якщо радіоінтерфейс дозволяє використання мультиплексування з розділенням часу, передачі можуть бути заплановані таким чином, щоб усунути часові інтервали з впливом негативної геометрії. Наприклад, фемтовузол 510В може зв'язуватися з асоційованим терміналом 520D доступу протягом часового інтервалу, коли фемтовузол 510А мовчить. Аналогічно, асоційований термінал 520С доступу може зв'язуватися з фемтовузлом 510А протягом часового інтервалу, коли фемтовузлом 510В заплановане мовчання неасоційованого термінала 520D доступу. Такі способи, що використовують підходи з синхронізацією і плануванням, знайшли застосування в системах, які допускають використання планування розділення часу, таких як lxEVDO. Наприклад, оскільки lxEVDO канали керування використовують часове мультиплексування, сусідні фемтовузли 510 можуть застосовувати повторне використання часу цих каналів керування. Однак, як обговорюється нижче, це не застосовне до технологій радіоінтерфейсу, які не допускають використання операцій з плануванням і мультиплексуванням з розділенням за часом, наприклад до технологійи, що використовують канали керування CDM, в тому числі lxRTT, WCDMA і HSPA. У одному з ілюстративних варіантів здійснення, повторне використання часу підкадру застосовне до технологій, де не може застосовуватися гібридне повторне використання часу. У багатьох стільникових технологіях, таких як cdma2000 і WCDMA, базова станція безперервно передає по пілоту-каналу і інших каналах керування CDM (наприклад, каналах синхронізації, виклику, широкомовної передачі і т. п.), які використовуються терміналами доступу для різних цілей, включаючи початкове сканування і одержання доступу, відстеження в режимі очікування і оцінку каналів. Така безперервна передача по пілоту-каналу і службових каналах з фемтовузлів може привести до описаного вище глушіння 97033 36 низхідної лінії, навіть якщо у джерела глушіння відсутній активний трафік. У одному з ілюстративних варіантів здійснення, перший етап полягає в подоланні ситуацій з перервами в роботі, коли в терміналі 530 доступу не можуть прийматися пілот-канал і службові канали (наприклад, канали синхронізації і виклику) бажаного фемтовузла 510. Наприклад, кадр cdma2000 розділений на шістнадцять груп керування потужністю (PCG). Для забезпечення можливості прийому пілот-сигналу частина передачі по пілоту-каналу і службових каналах стробується. Як показано на Фіг.5В, фемтовузол 510А, що передає в асоційовані термінали 520А-С доступу, виконує передачу таких стробованих кадрів (наприклад, в періоди стробування не передається трафік по прямій лінії). У неасоційованому терміналі 520D доступу протягом періоду стробування фемтовузла 510А суттєво поліпшується відношення несуча/перешкода, С/І, для передач від фемтовузла 510В, що забезпечує можливість прийому в терміналі 520D доступу пілот-каналу і каналу синхронізації з фемтовузла 510В, незважаючи на наявність негативної геометрії у термінала 520D доступу. У одному з ілюстративних варіантів здійснення, періоди стробування плануються таким чином, що вони не перекриваються один з одним. Так, фемтовузол 510А і фемтовузол 510В можуть використовувати неперекривні підкадри (або групи керування потужністю). У одному з ілюстративних варіантів здійснення, шляхом стробування (тобто відсутність передачі трафіку по прямій лінії), наприклад, 1/2, 2/3 або 3/4 підкадру, може бути створений патерн повторного використання часового розділення 2, 3 або 4. Якщо пілот-канал і службові канали мають суттєву надмірність, то для прийому пілот-каналу, а також для декодування службових каналів це становитиме 3-6дБ від бюджету лінії для пілот-каналу і службових каналів. Однак, це може бути легко компенсоване шляхом збільшення потужності передачі фемтовузла 510, оскільки при даному розгортанні фемтовузла 510 розміщення не обмежується потужність передачі. У доповнення до пілот-каналу і службових каналів, такий же спосіб стробування може застосовуватися до передач по каналах передачі голосу або даних. У одному з ілюстративних варіантів здійснення, фемтовузол 510 стробує частину кожної передачі кадру. Якщо, наприклад, частина (наприклад, 1/2), яку вимикають, менше ніж використовувана при передачі швидкість кодування каналу, наприклад, в пакетній передачі голосу по прямій лінії cdma2000 стандартний формат (RC3) використовує згортковий код зі швидкістю 1/4, термінал 520 доступу буде мати можливість декодувати пакет, навіть при стробуванні половини пакета. Для того, щоб уникнути необхідності знати геометрію і виконувати планування неперекривних інтервалів стробування, нижче описаний спосіб запобігання глушінню і ефектам, пов'язаним з негативною геометрією, із застосуванням повторного використання часу підкадрів. На Фіг.12 показаний ілюстративний варіант здійснення для керування перешкодами в системі 37 бездротового зв'язку із застосуванням повторного використання часу підкадрів. Як показано в блоці 1202, ідентифікуються стробуючі послідовності (або патерни), причому кожна стробуюча послідовність стробує, наприклад, або одинадцять з шістнадцяти груп керування потужністю (PCG) для одержання коефіцієнта повторного використання 5/16, або вісім з шістнадцяти PCG для одержання коефіцієнта повторного використання 2. Стробуючі послідовності можуть бути вибрані таким способом, щоб мінімізувати взаємну кореляцію між парами стробуючих послідовностей від фемтовузлів 510, які є потенційними джерелами перешкод. Як показано в блоці 1204, кожний фемтовузол 510 вибирає одну з стробуючих послідовностей. Хоч фемтовузол 510 може спробувати вибрати стробуючу послідовність, яка не перекривається з сусідніми фемтовузлами, в загальному випадку вибір необов'язково приводить до неперекривних варіантів. Однак, даний ілюстративний варіант здійснення забезпечує механізм, за допомогою якого можуть бути ідентифіковані і вибрані неперекривні послідовності. Як показано в блоці 1206, термінал 520 доступу встановлює активне з'єднання з фемтовузлом 510. У відповідь на встановлення з'єднання, термінал 520 доступу забезпечує "швидкий" зворотний зв'язок керування потужністю низхідної (прямої) лінії по кожному підкадру, що дозволяє фемтовузлу 510 вибрати бажану неперекривну стробуючу послідовність. Зокрема, як показано в блоці 1208, фемтовузол 510В передає послідовність кадрів по, наприклад, каналу голосу/даних в термінал 520D доступу з відсутністю стробування всіх груп керування потужністю (PCG). Як показано в блоці 1210, оскільки сусідній фемтовузол 510А, який є потенційним джерелом перешкод, вже здійснює зв'язок з терміналами 520А-С доступу, використовуючи технологію стробування підкадрів, термінал 520D доступу буде спостерігати перешкоди на підмножині підкадрів при виконанні стробованої передачі сусіднім фемтовузлом 510А (джерелом перешкод). Більше того, термінал 520D доступу також буде спостерігати іншу підмножину підкадрів без перешкод зі сторони сусіднього фемтовузла 510А, коли фемтовузол 510А виконує стробування на цій підмножині підкадрів. Протягом підкадрів, на яких фемтовузол 510А не виконує стробування, термінал 520D доступу буде спостерігати, наприклад, низький Eb/No. Як показано в блоці 1212, зворотний зв'язок керування потужністю низхідної (прямої) лінії з термінала 520D доступу показує, що фемтовузол 510В повинен збільшити потужність передачі для конкретних підкадрів. Аналогічно, протягом підкадрів, на яких фемтовузол 510А не виконує стробування, термінал 520D доступу буде спостерігати високий Eb/No і зворотний зв'язок керування потужністю низхідної (прямої) лінії з термінала 520D доступу показує, що фемтовузол 510В повинен зменшити потужність передачі для конкретних підкадрів. Як показано в блоці 1214, зворотний зв'язок керування потужністю низхідної (прямої) лінії по підкадрах, що надається терміналом 520D доступу 97033 38 в фемтовузол 510В, вказує, які підкадри, що передаються сусіднім фемтовузлом 510А.(джерелом перешкод), стробовані і для яких підкадрів стробування відсутнє. Відповідно, така вказівка дозволяє фемтовузлу 510В вибрати стробуючу послідовність (патерн) який не перекривається (є комплементарним) зі стробуючою послідовністю (патерном), вибраною сусіднім фемтовузлом 510А (джерелом перешкод). Таким чином, ілюстративний варіант здійснення дозволяє встановити факт використання стробуючої послідовності (патерна), вибраної сусіднім фемтовузлом 510А (джерелом перешкод). Залежно від використовуваної технології, інші міркування можуть додатково визначати типи стробуючих послідовностей (патернів), найкращим чином придатних для використання в технології стробування підкадрів. Більше того, оскільки вже існуючі термінали доступу не можуть визначити, чи застосовується стробування на низхідній (прямій) лінії, можуть бути використані інші міркування для використання вибору стробуючих послідовностей (патернів), в яких укорочені періоди "вимкнення" перемежовуються з укороченими періодами "ввімкнення". Врахування таких міркувань може зменшити вплив на способи оцінки каналів низхідної (прямої) лінії і оцінки зворотного зв'язку за якістю каналів, що застосовуються у вже існуючих терміналах доступу. Так, наприклад, у випадку, коли стробуються вісім підкадрів з шістнадцяти, можуть існувати вагомі причини вибору почергових стробованих і нестробованих підкадрів. У іншому ілюстративному варіанті здійснення, при виборі стробуючої послідовності можуть використовуватися різні міркування для варіантів розгортання, в яких сусідні фемтовузли 510 не синхронізовані. Така ситуація може виникати, наприклад, якщо WCDMA-фемтовузли 510 не синхронізовані. У одному ілюстративному варіанті здійснення несинхронізованих фемтовузлів 510, замість використання почергових стробованих/нестробованих підкадрів може виявитися доцільним суміжне розташування всіх або більшості стробованих/нестробованих підкадрів. Наприклад, у випадку системи WCDMA з п'ятнадцятьма підкадрами на 10 мс або тридцятьма підкадрами на 20 мс, може виявитися доцільним для кожного фемтовузла 510 стробувати дев'ять послідовних підкадрів з п'ятнадцяти і не стробувати шість послідовних підкадрів. Як альтернатива, при використанні 20мс кадру, фемтовузол 510 може стробувати шістнадцять послідовних підкадрів з п'ятнадцяти і не стробувати чотирнадцять послідовних підкадрів. У альтернативному ілюстративному варіанті здійснення, інші способи для подолання такої ситуації і поліпшення С/І низхідної лінії використовують фемтовузли 510, виконані з можливістю стробування передачі по пілоту-каналу і службових каналах, якщо відсутні асоційовані термінали, і включати пілот-канал і службові канали періодично і/або на дуже низькій потужності тільки в періоди, коли асоційовані термінали 520 доступу можуть виконувати сканування для пошуку фемтовузла 510. 39 З посиланням на Фіг.13, 14, а також на Фіг.5А, 5В, будуть детально описані операції, пов'язані з гібридним повторним використанням часу для розв'язання проблеми, пов'язаної з глушінням і негативною геометрією. Даний ілюстративний варіант здійснення використовує способи і апаратне забезпечення для запобігання глушінню і ефектам, пов'язаним з негативною геометрією, із застосуванням технології гібридного повторного використання часу. У ілюстративному варіанті здійснення, якщо радіоінтерфейс допускає мультиплексування з часовим розділенням (наприклад, lxEV-DO), передачі можуть бути заплановані таким чином, щоб усунути часові інтервали з впливом негативної геометрії. Наприклад, фемтовузол 510В може зв'язуватися з асоційованим терміналом 520D доступу протягом часового інтервалу, коли фемтовузол 510А не передає. Аналогічно, асоційований термінал 520С доступу може зв'язуватися з фемтовузлом 510А протягом часового інтервалу, коли фемтовузлом 510В запланована відсутність передачі термінала 520D доступу. У ілюстративному варіанті здійснення способу гібридного повторного використання Часу, передача по низхідній лінії розділяється за часом на три окремі групи: 1) період передачі по синхронному каналу керування (SCC), 2) період передачі обмеженого циклу HARQ, 3) період передачі необмеженого циклу HARQ. На Фіг.13 показана ілюстративна часова діаграма для низхідної лінії, що включає три різних періоди часу протягом кожного періоду циклу синхронного каналу керування (SCC) довжиною 256 часових слотів. У одному з ілюстративних варіантів здійснення, основуючись на розділенні часу ресурсів під час "необмеженого циклу HARQ", визначені три різних фемтоканали. Як описано більш детально нижче, є бажаним, щоб сусідні фемтовузли 510 вибирали різні фемтоканали з тим, щоб вони не створювали перешкод іншим сусіднім фемтовузлам 510 (тобто кожний фемтовузол 510 вибирає основний фемтоканал, відмінний від вибраного сусіднім фемтовузлом 510). При відсутності перешкод від сусіднього фемтовузла може використовуватися множина фемтоканалів (на доповнення до основного фемтоканалу) одним фемтовузлом 510. Ілюстративний варіант здійснення із застосуванням гібридного повторного використання часу детально описаний нижче. На Фіг.14 показаний спосіб керування перешкодами в системі бездротового зв'язку із застосуванням гібридного повторного використання часу відповідно до ілюстративного варіанта здійснення. Як показано в блоці 1402, при вмиканні живлення або іншій синхронізації фемтовузла 510, фемтовузол 510 виконує часову синхронізацію з макростільниковою мережею (наприклад, з вузлом 560 доступу макростільника). Як показано в блоці 1404, протягом часової синхронізації з вузлом 560 доступу макростільника, фемтовузол 510 виконує вимірювання зміщень (MSCCO) вторинного каналу синхронізації (SCC), використовуючи вузол 560 доступу макростільника і сусідні фемтовузли 510. 97033 40 Основуючись на цьому вимірюванні, фемтовузол 510 ідентифікує переважний цикл HARQ з найменшими перешкодами, як показано в блоці 1406. Переважне зміщення слота (PSO) визначають з ідентифікованого переважного циклу HARQ. Як показано в блоці 1408, вибирається основний фемтоканал. Наприклад, ілюстративний процес вибору може виконуватися згідно з наступним алгоритмом: якщо mod(PSO-MSCCO, 4)=1, тоді фемтоканал 1 вибирається як основний фемтоканал, якщо mod(PSO-MSCCO, 4)=2, тоді фемтоканал 2 вибирається як основний фемтоканал, якщо mod(PSO-MSCCO, 4)=3, тоді фемтоканал 3 вибирається як основний фемтоканал. Після визначення фемтоканалу, фемтовузол 510 може передавати трафік по низхідній (прямій лінії). Передачі, здійснювані фемтовузлами 510, обмежені за часом для зменшення перешкод, що створюються передачам макростільника і інших фемтовузлів. Протокол передачі фемтовузла для різних періодів передачі макростільника, період передачі по SCC, період передачі обмеженого циклу HARQ і період передачі необмеженого циклу HARQ, описаний нижче. Як показано в блоці 1410 і на Фіг.13, період 1302 передачі по SCC визначають на початку кожного циклу 1304 SCC (наприклад, 256 слотів) для забезпечення можливості передачі зміщення SCC (наприклад, перші 32 слоти в кожному циклі SCC). У одному з ілюстративних варіантів здійснення визначають два підперіоди 1306 і 1308, основуючись на циклі HARQ: переважне зміщення слота і непереважне зміщення слота. У циклі HARQ з переважним зміщенням слота (PSO), фемтовузол 510 передає інформацію SCC. Це забезпечує можливість надійної передачі інформації каналу керування і забезпечує можливість терміналам 520 доступу підключаться до і відключатися від фемтовузла 510. Протягом циклу HARQ з непереважними зміщеннями слотів, фемтовузли 510 не передають трафік по низхідній (прямій) лінії так, що створюється мінімальна кількість перешкод сусіднім макростільникам і сусіднім фемтовузлам, що передають по SCC. При цих зміщення слотів для пілот-каналу і МАС каналу використовується частина потужності низхідної лінії, що дозволяє цим каналам успішно функціонувати. Як показано в блоці 1412 і на Фіг.13, протягом періоду передачі обмеженого циклу HARQ, фемтовузлу 510 дозволено передавати трафік низхідної (прямої) лінії в циклі HARQ з PSO, при цьому чутливому до затримки трафіку надається абсолютний пріоритет перед іншими видами трафіку. Як показано на Фіг.13, період передачі обмеженого циклу HARQ забезпечує можливість передачі для будь-якого фемтовузла так, що чутливий до затримки трафік (такий як VoIP) не піддається надмірним затримкам. У одному з прикладів, протягом періоду передачі обмеженого циклу HARQ, якщо запитаний DRC є нульовим, то може використовуватися однокористувацький пакет 38,4кб/с. Якщо DRC є нульовим або стертий, то можуть використовуватися сумісні типи користувацьких пакетів, такі як однокористувацький пакет (SUP) 38,4кб/с 41 або 256/512/1024 бітовий багатокористувацький пакет (MUP) (аналогічний випадку відображення для стертого DRC) У одному з ілюстративних варіантів здійснення, трафік низхідної (прямої) лінії також може передаватися в циклі HARQ MSCCO. У одному з варіантів здійснення, сусідні фемтовузли 510 можуть також.використовувати цей цикл (тобто відсутній захист від перешкод). Протягом циклу HARQ з іншими зміщеннями слотів фемтовузли не передають трафік низхідної (прямої) лінії (повторне використання часу), однак частина потужності низхідної лінії може бути виділена для пілот-каналу і МАС-каналу для забезпечення успішної роботи цих каналів. Як показано в блоці 1414 і на Фіг.13, протягом періоду передачі необмеженого циклу HARQ, фемтовузлу дозволяється передавати трафік низхідної лінії у всіх чотирьох циклах HARQ. На початку періоду потужність низхідної лінії може повільно збільшуватися для забезпечення можливості функціонування вузлу прогнозування швидкості термінала доступу. У одному з ілюстративних варіантів здійснення, для додаткового збільшення швидкості наростання значень DRC, може використовуватися довжина DRC, що становить 1 слот. Внаслідок консервативної поведінки вузла прогнозування, якщо на початку періоду передачі необмеженого циклу HARQ мобільний пристрій запитує нульовий DRC, фемтовузол 510 може передавати сумісні типи пакетів (багатокористувацький пакет або однокористувацький пакет 38,4кб/с). Крім цього, планувальник низхідної лінії фемтовузла може продовжувати відстежувати раніше запитані значення DRC і підтримувати значення DRC з останнього періоду передачі і статистику раннього завершення HARQ для прийняття рішення про те, яка швидкість передачі даних може бути декодована терміналом 520 доступу. Розкриті в цьому документі принципи можуть бути реалізовані у вузлі (наприклад, пристрої), що використовує різні компоненти для здійснення зв'язку з щонайменше одним іншим вузлом. На Фіг.15 показано декілька компонентів вибірок, які можуть використовуватися для полегшення зв'язку між вузлами. По суті, на Фіг.15 показаний бездротовий пристрій 1510 (наприклад, точка доступу) і бездротовий пристрій 1550 (наприклад, термінал доступу) системи 1500 МІМО. У пристрої 1510, дані трафіку для декількох потоків даних надаються з джерела 1512, даних в процесор 1514 передачі даних (ТХ). У деяких варіантах здійснення кожний потік даних передається через відповідну передавальну антену. ТХ-процесор 1514 даних форматує, кодує і виконує перемежовування даних трафіку для кожного потоку даних, виходячи з конкретної схеми кодування, вибраної для такого потоку даних, для забезпечення кодованих даних. Кодовані дані для кожного потоку даних можуть бути мультиплексовані за допомогою OFDMметодів, що використовують пілотні дані. Пілотні дані звичайно являють собою відомий патерн даних, який обробляється відомим способом і може бути використаний в системі приймача для оцінки 97033 42 відповіді каналу. Потім мультиплексовані пілотні і кодовані дані для кожного потоку даних модулюють (тобто відображають в символи), основуючись на конкретній схемі модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраній для такого потоку даних, для забезпечення символів модуляції. Швидкість передачі даних, кодування і модуляція даних для кожного потоку даних можуть визначатися командами, виконуваними процесором 1530. Пам'ять 1532 даних може зберігати програмні коди, дані і іншу інформацію, використовувану процесором 1530 або іншими компонентами пристрою 1510. Символи модуляції для всіх потоків даних потім надаються в ТХ МІМО-процесор 1520, який може здійснювати додаткову обробку символів модуляції (наприклад, для OFDM). Потім ТХ МІМО-процесор 1520 надає NT потоків символів модуляції в NT приймачів-передавачів (XCVR) 1522A1522T. У деяких варіантах здійснення ТХ МІМОпроцесор 1520 застосовує до символів потоків даних і до антен, через які передаються символи, зважування для формування променя. Кожний приймач-передавач 1522 приймає і обробляє відповідний потік символів для забезпечення одного або декількох аналогових сигналів і додатково виконує кондиціонування (наприклад, посилює, фільтрує і перетворює із збільшенням частоти) аналогових сигналів для забезпечення модульованих сигналів, придатних для передачі по каналах МІМО. Потім NT модульованих сигналів з приймачів-передавачів 1522А-1522Т передають через NT антен 1524А-1524Т, відповідно. У пристрої 1550, модульовані сигнали, що передаються, приймають за допомогою NR антен 1552A-1552R і прийняті сигнали з кожної антени 1522 надаються у відповідний приймач-передавач (XCVR) 1554A-1554R. Кожний приймач-передавач виконує кондиціонування (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідних прийнятих сигналів, оцифровує кондиціоновані сигнали для забезпечення вибірок і додатково обробляє вибірки для забезпечення відповідного "прийнятого" потоку символів. Потім процесор 1560 прийому (RX) даних приймає і обробляє NR прийнятих потоків символів з NR приймачів-передавачів 1554 на основі методу обробки для конкретного приймача для забезпечення NT "виявлених" потоків символів. Потім RXпроцесор 1560 даних виконує демодуляцію, зворотне перемежовування і декодування кожного детектованого потоку символів для відновлення даних трафіку для потоку даних. Обробка за допомогою RX-процесора 1560 даних комплементарна обробці, виконуваній ТХ МГМО-процесором 1520 і ТХ-процесором 1514 даних в пристрої 1510. Процесор 1570 періодично визначає, яку матрицю попереднього кодування використовувати (див. опис нижче). Процесор 1570 створює повідомлення зворотної лінії, що містить частину індексу матриці і частину значення рангу. Пам'ять 1572 даних може зберігати програму, код, дані і іншу інформацію, використовувану процесором 1570 або іншими компонентами пристрою 1550. 43 Повідомлення зворотної лінії може містити різні типи інформації відносно лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії потім обробляється ТХ-процесором 1538 даних, який також приймає дані трафіку для декількох потоків даних з джерела 1536 даних, модулюється модулятором 1580, кондиціонується приймачами-передавачами 1554A-1554R і передається назад в пристрій 1510. У пристрої 1510, модульовані сигнали з пристрою 1550 передаються за допомогою антен 1524, кондиціонуються приймачами-передавачами 1522, демодулюються демодулятором (DEMOD) 1540 і обробляються RX-процесором 1542 даних для витягання повідомлення зворотної лінії, переданого пристроєм 1550. Потім процесор 1530 визначає, яку матрицю попереднього кодування використовувати для визначення формуючих промінь вагових коефіцієнтів, потім обробляє витягнуте повідомлення. На Фіг.15 також показано, що компоненти зв'язку можуть включати один або декілька компонентів, які виконують операції керування перешкодами, як описано в цьому документі. Наприклад, компонент 1590 керування перешкодами (INTER) може взаємодіяти з процесором 1530 і/або іншими компонентами пристрою 1510 для відправлення/прийому сигналів в/з іншого пристрою (наприклад, пристрою 1550), як розкрито в цьому документі. Аналогічно, компонент 1592 керування перешкодами взаємодіє з процесором 1570 і/або іншими компонентами пристрою 1550 для відправлення/прийому сигналів в/з іншого пристрою (наприклад, пристрою 1510). Необхідно зазначити, що для кожного пристрою 1510 і 1550 функціональні можливості двох або декількох описаних компонентів можуть забезпечуватися одним компонентом. Наприклад, один компонент обробки може забезпечувати функціональні можливості компонента 1590 керування перешкодами і процесора 1530 і один компонент обробки може забезпечувати функціональні можливості компонента 1592 керування перешкодами і процесора 1570. Розкриті в цьому документі принципи можуть бути реалізовані в різних типах систем зв'язку і/або компонентах системи. У деяких варіантах здійснення, розкриті в цьому документі принципи можуть бути застосовані в системі з множинним доступом, здатній підтримувати зв'язок з множиною користувачів шляхом спільного використання доступних ресурсів системи (наприклад, шляхом визначення однієї або декількох смуг пропускання, потужності передачі, кодування, перемежовування і т. д.). Наприклад, розкриті в цьому документі принципи можуть застосовуватися до будь-якого одного або комбінації наступних методів: системи множинного доступу з кодовим розділенням каналів (CDMA), багатостанційний доступ з кодовим розділенням каналів (MCCDMA), широкосмуговий CDMA (W-CDMA), системи високошвидкісного пакетного доступу (HSPA, HSPA+), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з розділенням каналів по частоті (FDMA), системи множинного доступу з частотним розділенням з однією несу 97033 44 чою (SC-FDMA), системи множинного доступу з ортогональним частотним рознесенням (OFDMA) або інші методи множинного доступу. Бездротові системи зв'язку, що використовують розкриті в цьому документі методи, можуть бути розроблені для реалізації одного або декількох стандартів, таких як IS-95, cdma2000, IS-856, W-CDMA, TDSCDMA і інші стандарти. Мережа CDMA може реалізувати радіометод, таких як універсальний наземний радіодоступ (UTRA), cdma2000 або деякі інші методи. UTRA включає W-CDMA і низьку частоту проходження елементарних посилок (LCR). Метод cdma2000 покриває стандарти IS-2000, IS95 і IS-856. Мережа TDMA може реалізувати радіометод, такий як глобальний цифровий стандарт для мобільного стільникового зв'язку (GSM). Мережа OFDMA може реалізувати радіометод, такий як розширений UTRA (Е-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDM® і т. д. UTRA, EUTRA і GSM є частиною універсальної системи мобільних телекомунікацій (UMTS). Розкриті в цьому документі принципи можуть бути реалізовані в системі 3GPP довгострокового розвитку (LTE), системі надмобільного широкосмугового доступу (UMB) і інших типах систем. LTE являє собою реалізацію UMTS, яка використовує E-UTRA. Хоч деякі варіанти здійснення даного розкриття можуть бути описані за допомогою 3GРР-термінології, потрібно врахувати, що описані в цьому документі методи можуть бути застосовані до методів 3GPP (Rel99, Rel5, Rel6, Rel7), а також методів 3GPP2 (IxRTT, lxEV-DO RelO, RevA, RevB) і інших методів. Розкриті в цьому документі принципи можуть бути реалізовані (наприклад, впроваджені або виконуватися за допомогою) у множині пристроїв (наприклад, вузлах). У деяких варіантах здійснення вузол (наприклад, бездротовий вузол), реалізований згідно з розкритими в цьому документі принципами, може містити точку- доступу або термінал доступу. Наприклад, термінал доступу може містити, бути реалізований у вигляді або відомий як обладнання користувача, станція абонента, блок абонента, мобільна станція, мобільний пристрій, мобільний вузол, віддалена станція, віддалений термінал, термінал користувача, агент користувача, пристрій користувача або відомий під деякими іншими термінами. У деяких варіантах здійснення термінал доступу може містити стільниковий телефон, бездротовий телефон, телефон з протоколом ініціації сеансу (SIP), станцію з бездротовою локальною петлею (WLL), персональний цифровий помічник (PDA), переносний пристрій, що має можливість бездротового з'єднання, або деякі інші придатні пристрої обробки, сполучені з бездротовим модемом. Отже, один або декілька варіантів здійснення, розкритих в цьому документі, можуть бути реалізовані в телефоні (наприклад, стільниковому телефоні або смартфоні), комп'ютері (наприклад, лептопі), портативному пристрої зв'язку, портативному обчислювальному пристрої (наприклад, кишеньковому персональному комп'ютері), розважальному пристрої (наприклад, музичному пристрої, відеопристрої або супутниковому радіо 45 пристрої), пристрої системи глобального позиціонування або будь-якому іншому придатному пристрої, який виконаний з можливістю забезпечення зв'язку через бездротове середовище. Точка доступу може містити, може бути реалізована у вигляді або може бути відома як Node В, eNode В, контролер радіомережі (RNC), базова станція (BS), базова радіостанція (RBS), контролер базової станції (BSC), базова приймальнопередавальна станція (BTS), функція приймачапередавача (TF), радіоприймач-передавач, радіомаршрутизатор, базовий набір послуг (BSS), розширений набір послуг (ESS) або може бути відома під іншими аналогічними термінами. У деяких варіантах здійснення, вузол (наприклад, точка доступу) може містити вузол доступу для системи зв'язку. Такий вузол доступу може забезпечувати, наприклад, можливість з'єднання з мережею (наприклад, глобальною мережею, такою як Інтернет, або стільниковою мережею) через дротову або бездротову лінію зв'язку з мережею. Отже, вузол доступу може надавати можливість іншому вузлу (наприклад, терміналу доступу) одержати доступ до мережі або деякого іншого функціонального засобу. Крім того, потрібно зазначити, що один або обидва вузли можуть бути портативними або, в деяких випадках, відносно непортативними. Також потрібно зазначити, що бездротовий вузол може мати можливість для передачі і/або прийому інформації небездротовим способом (наприклад, через дротове з'єднання). Таким чином, приймач і передавач, як описувалося в цьому документі, можуть включати відповідні компоненти інтерфейсу зв'язку (наприклад, компоненти електричного або оптичного інтерфейсу) для забезпечення зв'язку з небездротовим середовищем. Бездротовий вузол може здійснювати зв'язок через одну або декілька бездротових ліній зв'язку, які основані або в інших випадках підтримуються будь-яким придатним методом бездротового зв'язку. Наприклад, в деяких варіантах здійснення бездротовий вузол може бути асоційований з мережею. У деяких варіантах здійснення мережа може містити локальну мережу або глобальну мережу. Бездротовий пристрій може підтримувати або в інших випадках використовувати один або декілька методів з множини методів бездротового зв'язку, протоколи або стандарти, такі як описані в цьому документі (наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX, Wi-Fi і ін.). Аналогічно, бездротовий вузол може підтримувати або в інших випадках використовувати одне або декілька з множини відповідних модуляцій або мультиплексування. Таким чином, бездротовий вузол може включати відповідні компоненти (наприклад, радіоінтерфейси) для встановлення і здійснення зв'язку через одну або декілька бездротових ліній зв'язку, використовуючи вищеописані або інші методи бездротового зв'язку. Наприклад, бездротовий вузол може містити бездротовий приймач-передавач з асоційованими компонентами приймача і передавача, які можуть включати різні компоненти (наприклад, генератори сигналів і сигнальні процесо 97033 46 ри), які полегшують здійснення зв'язку через бездротове середовище. Описані в даній роботі компоненти можуть бути реалізовані численними способами. Звертаючись до Фіг.16-21, пристрої 1600, 1700, 1800, 1900, 2000 і 2100 представлені у вигляді серії взаємопов'язаних функціональних блоків. У деяких варіантах здійснення, функціональні можливості цих блоків можуть бути реалізовані у вигляді системи обробки, що включає один або декілька компонентів процесора. У деяких варіантах здійснення функціональні можливості цих блоків можуть бути реалізовані з використанням, наприклад, щонайменше частини однієї або декількох інтегрованих схем (наприклад, ASIC). Як описано в цьому документі, інтегрована схема може включати процесор, програмне забезпечення, інші родинні компоненти або їх деякі комбінації. Функціональні можливості цих блоків також можуть бути реалізовані деякими іншими способами, як описано в цьому документі. Пристрої 1600, 1700, 1800, 1900, 2000 і 2100 можуть включати один або декілька модулів, які можуть виконувати одну або декілька функцій, описаних вище з посиланням на різні креслення. У деяких варіантах здійснення один або декілька компонентів контролера 320 перешкод або контролера 322 перешкод можуть забезпечувати функціональні можливості, що стосуються, наприклад, засобу 1602 прийому/направляння перешкод, засобу 1606 порівняння/визначення/оновлення перешкод, засобу 1702 потужності службового каналу, засобу 1802 форми сигналу для передачі, засобу 1806 якості каналу, засобу 1902 визначення перешкод, засобу втрат на трасі поширення 1906, засобу 2002 стробуючих послідовностей, засобу 2102 патерна повторного використання і засобу 2106 синхронізації/зміщення/хронування. У деяких варіантах здійснення контролер 326 зв'язку або контролер 328 зв'язку може забезпечувати функціональні можливості, що стосуються, наприклад, засобів 1604, 1704, 1804, 1904, 2004 і 2104 прийому-передавачі (передачі-прийому). Потрібно мати у вигляді, що будь-яке посилання на елемент в цьому документі, що використовує позначення, таке як "перший", "другий" і т. д., як правило, не обмежує кількість і порядок таких елементів. Швидше, таке позначення може використовуватися в цьому документі як звичайний спосіб розрізнення двох або декількох елементів або прикладів елемента. Таким чином, посилання на перший і другий елементи не означає, що тут можуть використовуватися "тільки два елементи або що перший елемент повинен передувати другому елементу деяким чином. До того ж, крім вказаного іншим способом, набір елементів може містити один або декілька елементів. Для фахівців в даній галузі техніки очевидно, що інформація і сигнали можуть бути представлені за допомогою будь-якого з множини різних методів техніки. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і чипи, які можуть згадуватися по всьому наведеному вище опису, можуть представлені напругою, струмом, електромагнітними хвилями, магнітними полями 47 або частинками, оптичними полями або частинками або будь-якою їх комбінацією. Фахівці в даній галузі техніки також повинні мати на увазі, що будь-які з різних ілюстративних логічних блоків, модулів, процесорів, засобів, схем і етапів алгоритму, описаних в зв'язку з варіантами здійснення, розкритими в цьому документі, можуть бути реалізовані у вигляді електронного апаратного засобу (наприклад, цифрової реалізації, аналогової реалізації або комбінації двох, які можуть бути розроблені за допомогою методу кодування джерела або якого-небудь іншого методу), різної форми програми коду розробки, що містить інструкції (які в даному документі можуть позначатися, для зручності, як "програмне забезпечення" або "програмний модуль) або комбінації обох. Для більш ясної ілюстрації такої взаємозамінності апаратних і програмних засобів різні ілюстративні компоненти, блоки, модулі, схеми і етапи як правило описані вище в термінах їх функціональних можливостей. Такі функціональні можливості реалізовуються у вигляді або апаратних, або програмних засобів залежно від конкретного застосування і пов'язаних з розробкою обмежень, що накладаються на всю систему. Фахівці в даній галузі можуть реалізувати потрібні функціональні можливості різними способами для кожного конкретного застосування, але такі рішення по реалізації не треба інтерпретувати як відхилення від обсягу даного розкриття. Різні ілюстративні логічні блоки, модулі схеми, описані в зв'язку з варіантами здійснення, розкритими в цьому документі, можуть бути реалізовані або виконані за допомогою інтегральних схем (ІС), термінала доступу або точки доступу. ІС може містити процесор загального призначення, цифровий сигнальний процесор (DSP), спеціалізовану інтегральну мікросхему (ASIC), програмовану вентильну матрицю (FPGA) або інший програмований логічний пристрій, логічний елемент на дискретних компонентах або транзисторну логіку, дискретні компоненти апаратних засобів, електричні компоненти, оптичні компоненти, механічні компоненти або їх комбінацію, розроблену для виконання функцій, описаних в цьому документі, і може виконувати коди або інструкції, які знаходяться всередині ІС, поза ІС або і всередині, і поза ІС. Процесор загального призначення може являти собою мікропроцесор, але, як альтернатива, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації DSP і мікропроцесора, множини мікропроцесорів, одного або декількох мікропроцесорів спільно з ядром DSP або у вигляді будь-якої іншої такої конфігурації. Потрібно мати у вигляді, що будь-який особливий порядок або ієрархія етапів в будь-якому розкритому процесі є прикладом ілюстративного підходу. Виходячи з переваг розробки, потрібно мати на увазі, що особливий порядок або ієрархія етапів в процесах можуть бути перетворені, залишаючись при цьому в обсязі даного розкриття. Формула винаходу, супроводжуюча спосіб, пред 97033 48 ставляє елементи різних етапів в ілюстративному порядку і не призначена для обмеження представленого особливого порядку або ієрархії. Описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, програмно-апаратних засобах або будь-якій їх комбінації. При реалізації в програмному забезпеченні, функції можуть зберігатися або передаватися через зчитуване комп'ютером середовище у вигляді однієї або декількох інструкцій або коду. Зчитуване комп'ютером середовище включає як носій даних комп'ютера, так і середовище зв'язку, що включає будь-яке середовище, яке полегшує передачу комп'ютерної програми з одного місця в інше. Носій даних може бути будь-яким доступним середовищем, яке може бути доступне комп'ютеру. Як приклад, а не обмеження, таке зчитуване комп'ютером середовище може містити RAM, ROM, EEPROM, CD-ROM або інший накопичувач на оптичному диску, накопичувач на магнітному диску або інші магнітні пристрої зберігання, або будь-яке інше середовище, яке може використовуватися для перенесення або зберігання потрібного програмного коду у вигляді інструкцій або структур даних і яке може бути доступне комп'ютеру. Також, будь-який зв'язок називається відповідно зчитуваним комп'ютером середовищем. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL) або за допомогою бездротових технологій, таких як інфрачервоні, радіо- і мікрохвилі, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоні, радіо- і мікрохвилі, входять у визначення середовища. Магнітний диск і диск, як використовується в цьому документі, включають компактдиск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), флопі-диск і blu-ray диск, де магнітні диски, як правило, відтворюють дані магнітним способом, тоді як оптичні диски відтворюють дані оптичним способом за допомогою лазера. Комбінації вищесказаного також повинні бути включені в обсяг зчитуваного комп'ютером середовища. І нарешті, потрібно мати на увазі, що зчитуване комп'ютером середовище може бути реалізоване в будь-якому придатному продукті комп'ютерної програми. Вищенаведений опис розкритих варіантів здійснення надається для надання можливості будьякому фахівцю в даній галузі створити або використовувати дане розкриття. Для фахівців в даній галузі очевидні різні модифікації в цих варіантах ' здійснення, і родові принципи, визначені в цьому документі, можуть бути застосовані до інших варіантів здійснення без відхилення від обсягу даного розкриття. Таким чином, дане розкриття не призначене для обмеження варіантів здійснення, продемонстрованих в цьому документі, але наведене з метою надання найбільш широкого обсягу, відповідного принципам і новим ознакам, розкритим в цьому документі. 49 97033 50 51 97033 52 53 97033 54 55 97033 56 57 97033 58 59 97033 60
