Вентиляційна труба для усмоктувального та нагнітального провітрювання

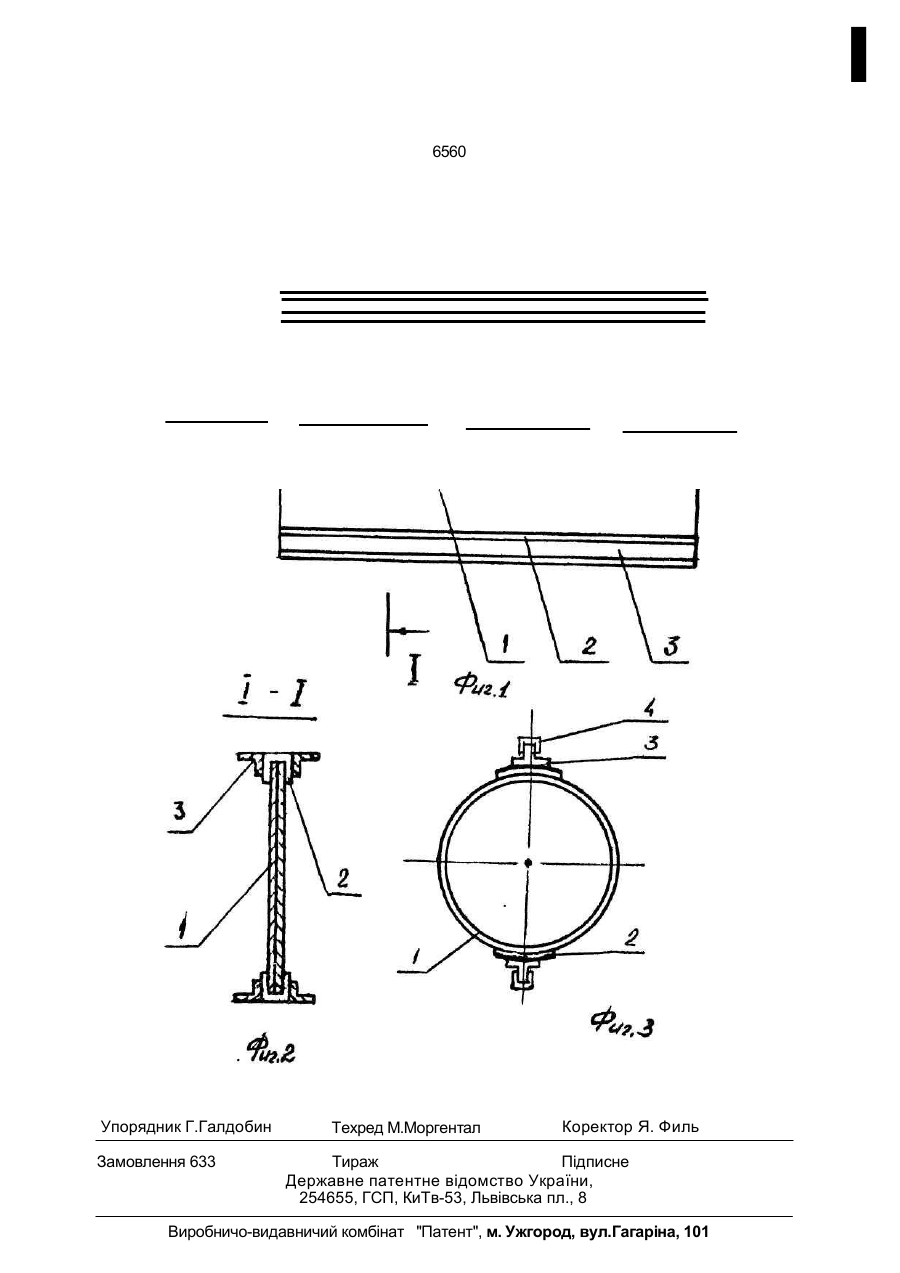

Вентиляционная труба для всасывающего и нагнетательного проветривания, включающая два листа из упругого материала прямоугольной формы, элементы соединения их по обеим продольным кромкам, элементы регулирования площади сечения трубы, отличающаяся тем, что элементы соединения обеих продольных кромок листов выполнены из воздухонепроницаемого эластичного материала и установлены с возможностью поворота листов упругого материала относительно продольных кромок, а элементы регулирования площади поперечного сечения трубы выполнены в виде жестких уголков, закрепленных вдоль продольных кромок поверх воздухонепроницаемого эластичного материала, и стяжек для попарного скрепления свободных полок уголков, и размещены вне поперечного сечения трубы. ON Изобретение относится к средствам проветривания тупиковых горных выработок и может быть использовано в угольных и других шахтах горнодобывающей промышленности при проходке горных выработок как при всасывающем, так и нагнетательном способах их проветривания. Известна вентиляционная труба для всасывающего и нагнетательного проветривания [1], изготовленная из листовой стали. Эта труба изготавливается в виде неразъемного цилиндра диаметром от 0,4 до 1,0 м и более. Такие трубы имеют большие габариты,*что обуславливает сложность транспортировки и хранения их в стесненных условиях горных выработок шахт. Наиболее близкой по технической сущности и достигаемому результату к предполагаемому изобретению является труба [2], включающая два листа из упругого материала прямоугольной формы, соединенных между сббой по обеим продольным кромкам, и элементы регулирования площади сечения Грубы, выполненные в виде расположенных внутри нее в шахматном порядке блоков, через которые зигзагом пропущен трос. Некруглое сечение трубы в рабочем состоянии и наличие внутри нее блоков с тросом увеличивают аэродинамическое сопротивление текучей среде (потоку), в результате чего ухудшаются аэродинамиче ел о о о 6560 ские качества трубы и, в конечном счете, Изобретение поясняется чертежом На фиг снижается эффективность ее работы. 1 и фиг 2 схематически изображен общий В основу изобретения поставлена задача вид трубы в транспортном положении, на создать такую вентиляционную трубу для фиг.З - поперечное сечение трубы в рабочем всасывающего и нагнетательного проветри- 5 положении. вания, в которой новое выполнение элементов Вентиляционная труба состоит из двух соединения листов трубы ii элементов листов 1 упругого материала прямоугольной регулирования площади поперечного сечения формы, элементов 2 соединения из воздухотрубы позволило бы снизить аэродинанепроницаемого эластичного мате- риала, мическое сопротивление трубы и за счет 10 расположенных по обеим продольным кромэтого повысить эффективность ее работы. кам листов 1, жестких уголков 3, закрепленЭта задача решается тем, что в вентиляных вдоль продольных кромок поверх ционной трубе для всасывающего и нагнетаэлементов 2 и стяжек 4 для попарного скрептельного проветривания, включающей два ления свободных полок уголков. листа из упругого материала прямоугольной 15 формы, элементы соединения их по обеим Стяжки 4 размещены вне поперечного продольным кромкам, элементы регулиросечения трубы. вания площади сечения трубы, согласно изоИз транспортного в рабочее положение бретению, элементы соединения обеих трубу приводят следующим образом. Устапродольных кромок листов выполнены из 20 навливают листы 1, сведенные вместе, на воздухонепроницаемого эластичного мапочву одной парой продольных кромок. На териала и установлены с возможностью верхнюю пару продольных кромок надевают повог лта листов упругого материала относиэлемент 2 из воздухонепроницаемого элательно продольных кромок, а элементы рестичного материала и фиксируют их с обеих гулирования площади поперечного сечения 25 сторон жесткими уголками 3. Путем нажатия трубы выполнены в виде жестких уголков, на верхнюю пару продольных кромок листов закрепленных вдоль продольных кромок поверх 1 их изгибают до тех пор, пока не сблизятся воздухонепроницаемого эластичного свободные полки уголков. материала, и стяжек для попарного скрепления После достаточного сближения свободсвободных полок уголков, и размещены 30 вне ных полок уголков их скрепляют одним из поперечного сечения трубы. возможных способов, например, с помощью Соединение листов упругого материала с скоб или болтов, затем поворачивают трубу помощью эластичного воздухонепроницаемого на 180° относительно продольных кромок и материала обеспечивает возможность поворота скрепляют другую пару свободных полок продольных кромок листов отно- 35 сительно уголков. друг друга и в то же время при этом достигается герметичность соединения. Жесткие уголки могут быть укреплены Размещение вдоль продольных кромок как на всей длине продольных кромок лислистов упругого материала жестких уголков, тов, так и со смещением их относительно скрепленных между собой при приведении 40 торцов трубы, что позволит стыковать сектрубы в рабочее положение, обеспечивает ции трубы различными способами. Наприпридание трубе формы круга в поперечном мер, присоединением секций с помощью сечении, при этом отпадает необходимость в ниппеля, размещаемого внутри соединяеблоках и тросе внутри трубы, перекрывающих мых труб, уголки могут быть укреплены по проходное сечение трубы. Все это вме- 45 сте всей длине трубы, а при соединении секций позволяет снизить аэродинамическое труб с помощью патрубка, размещаемого на сопротивление, улучшить аэродинамические наружной поверхности соединяемых труб, качества трубы и повысить эффективность уголки должны быть смещены относительно работы ее. торцов стыкуемых секций. I 6560 Упорядник Г.Галдобин Замовлення 633 Техред М.Моргентал Коректор Я. Филь Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
