Пристрій і спосіб для планування по множині транзитних мережевих сегментів

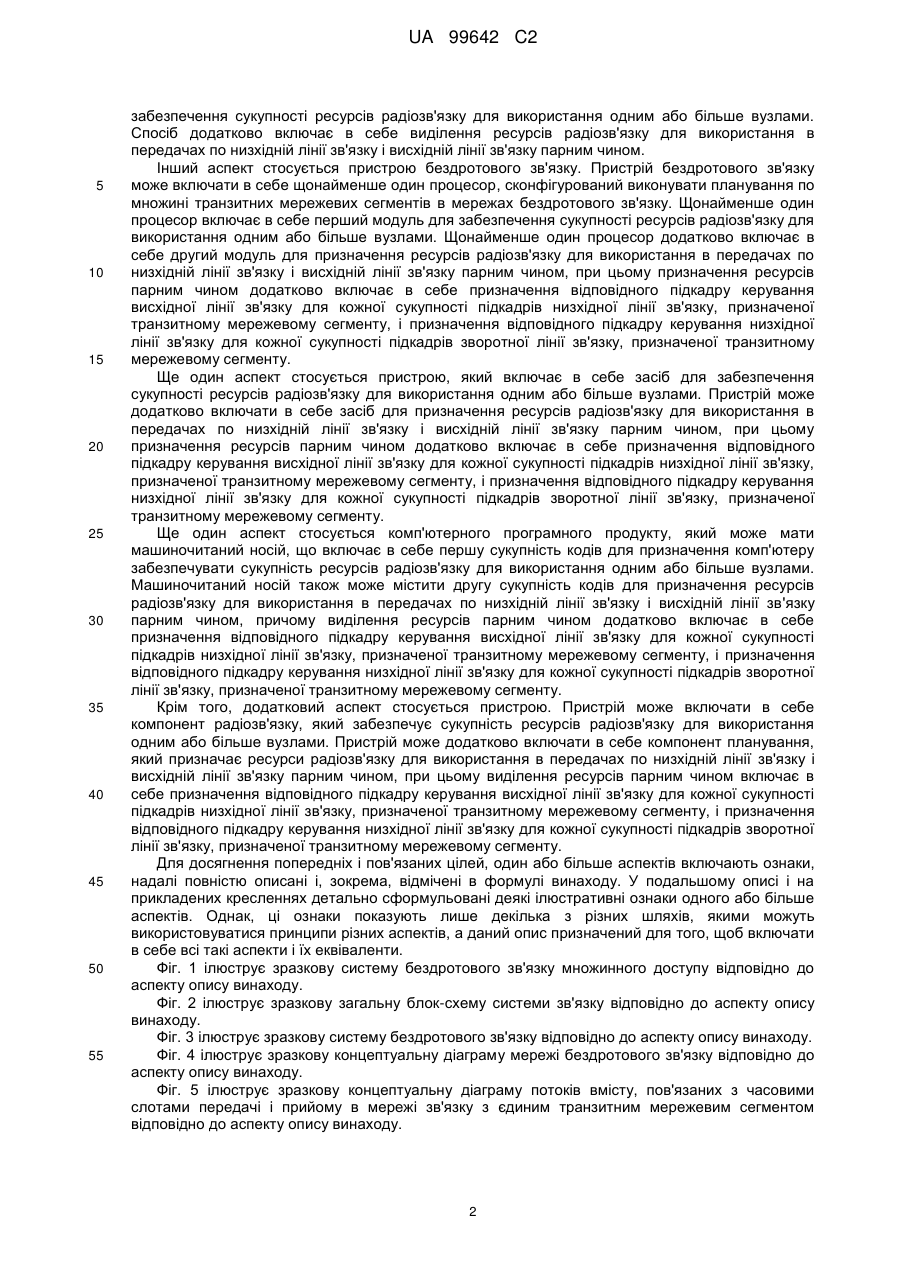

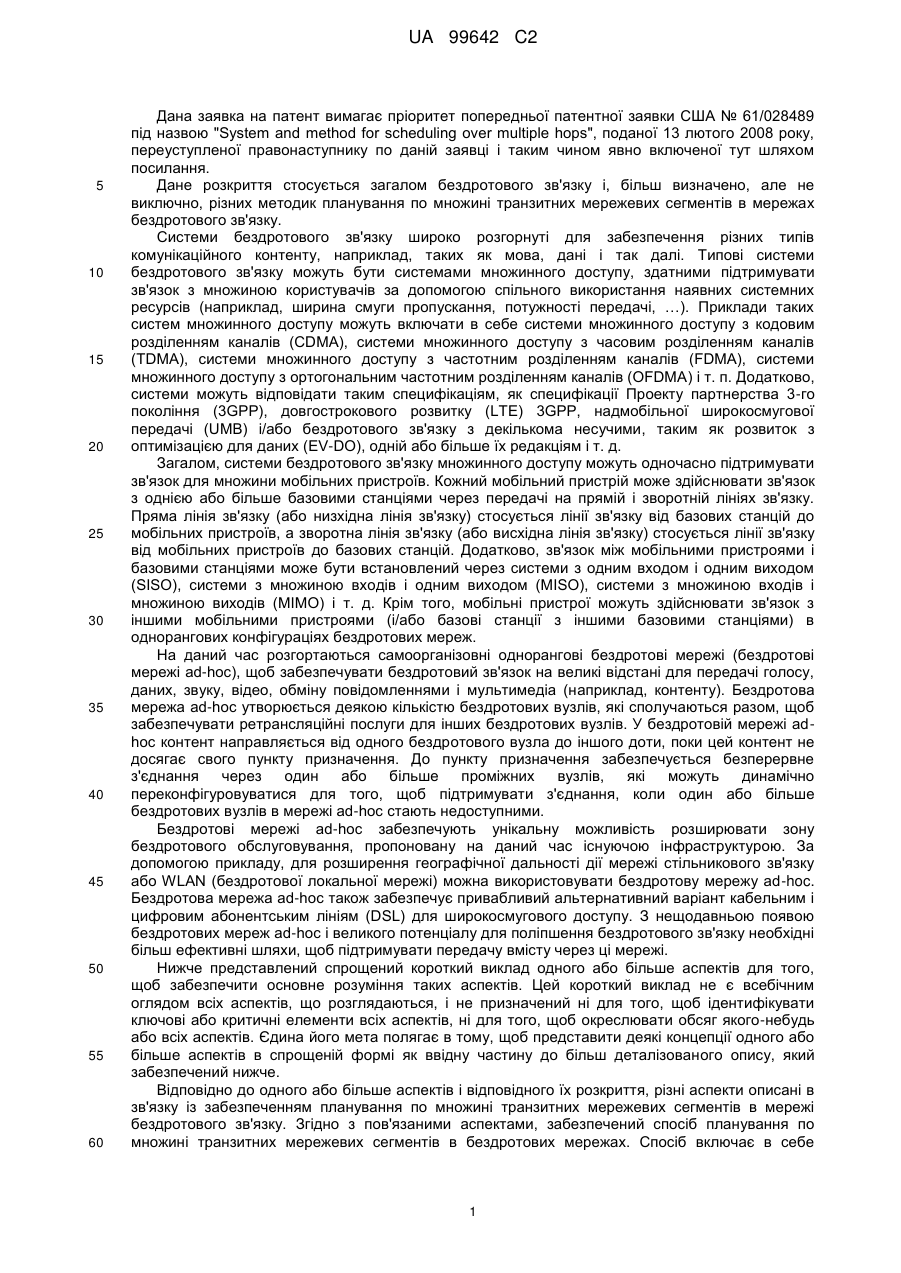

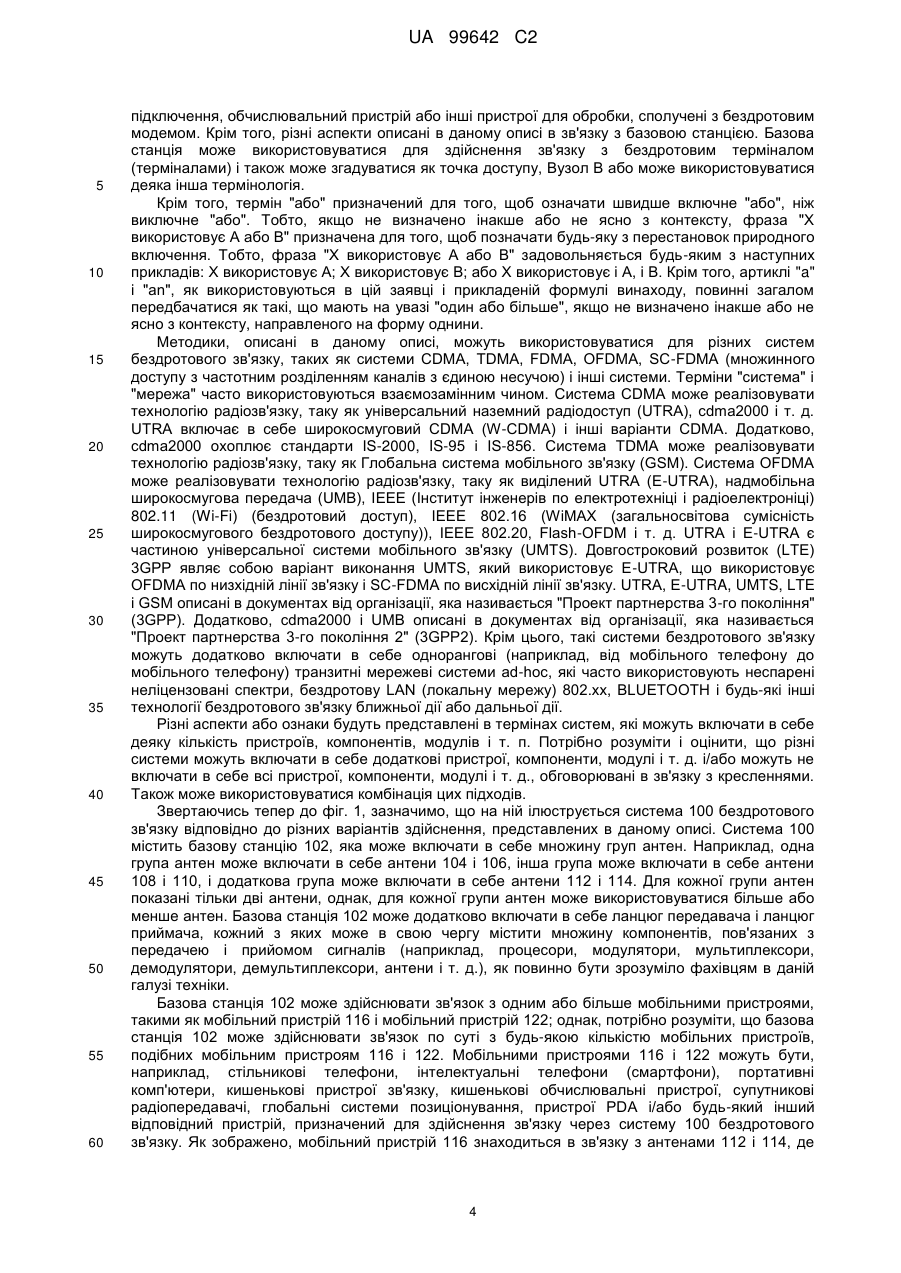

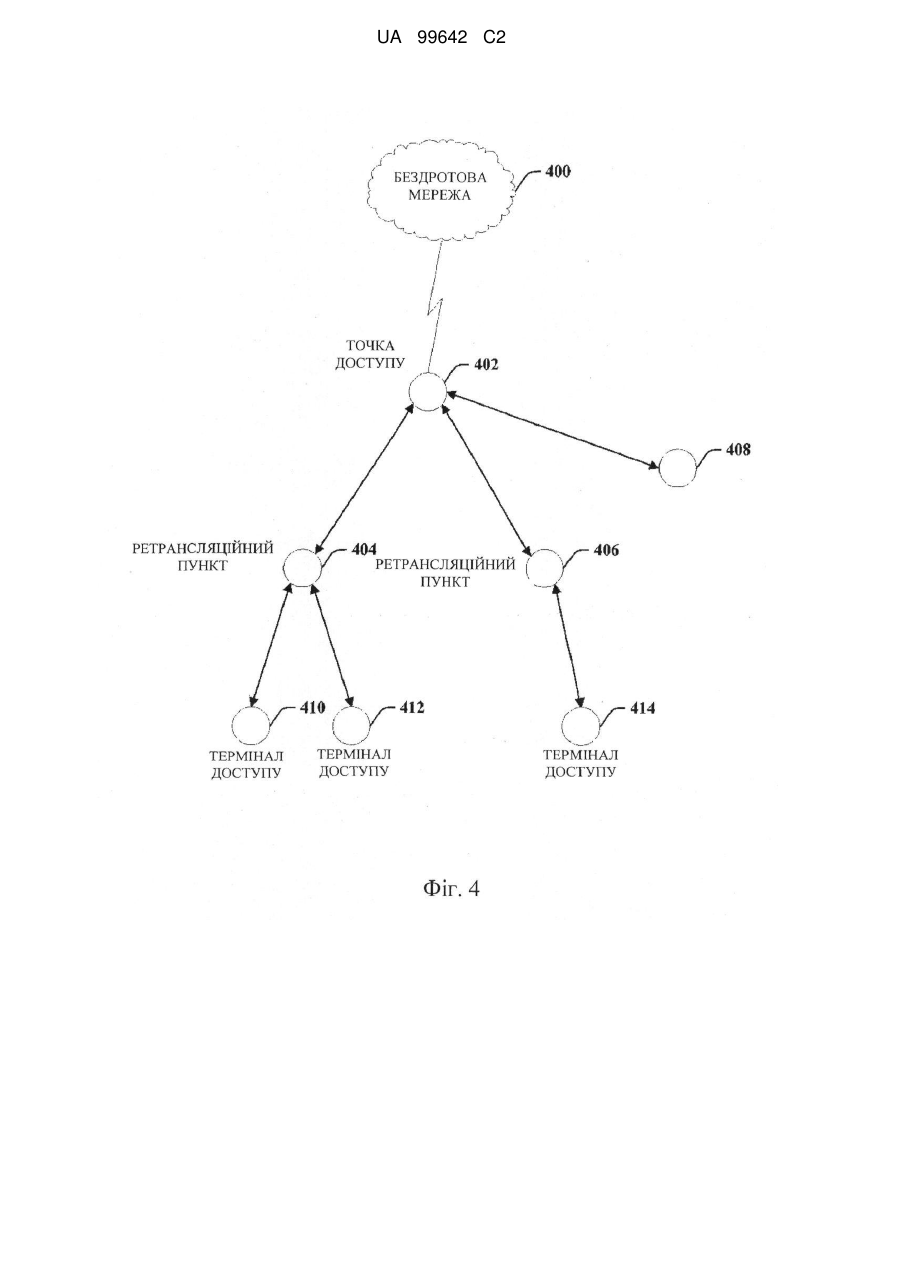

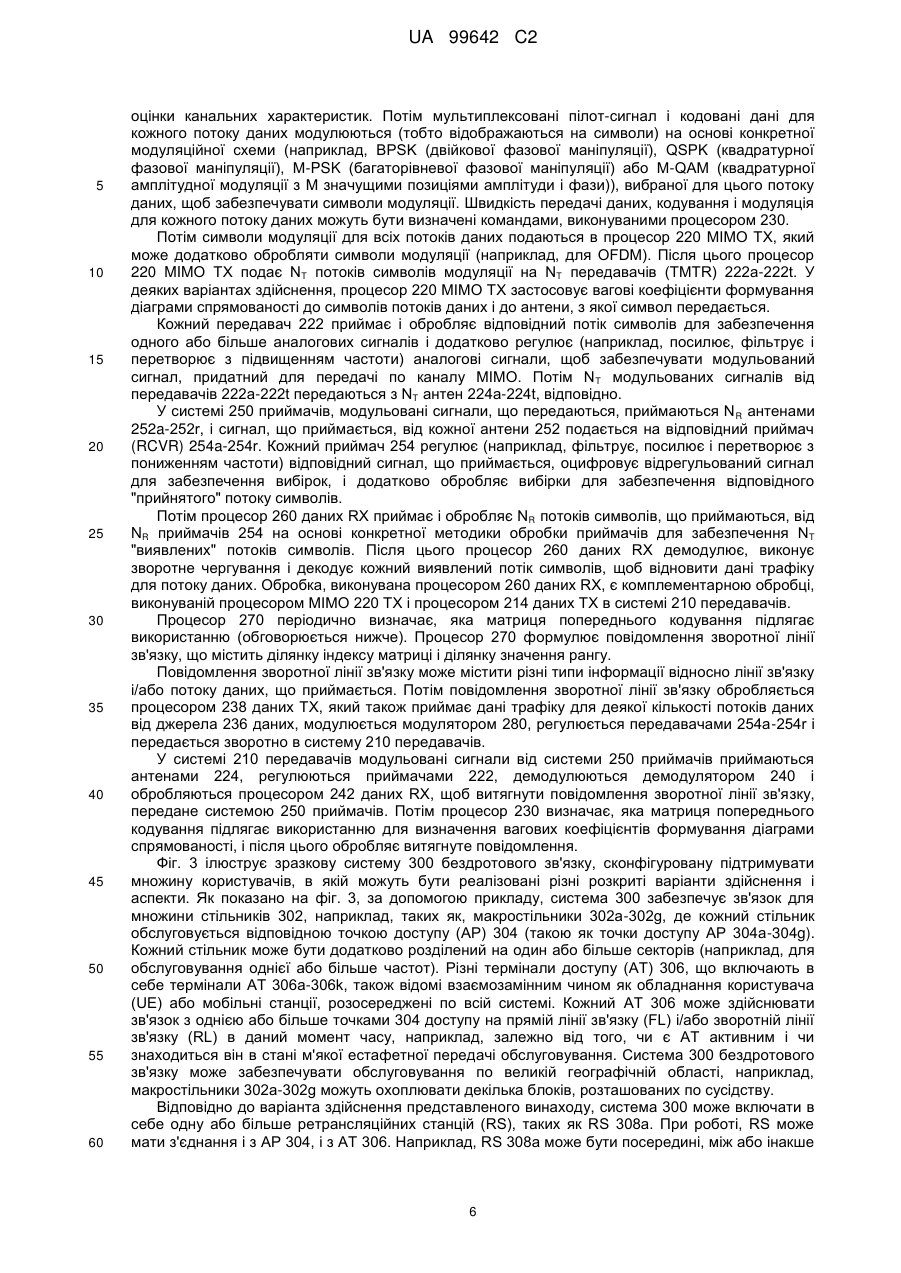

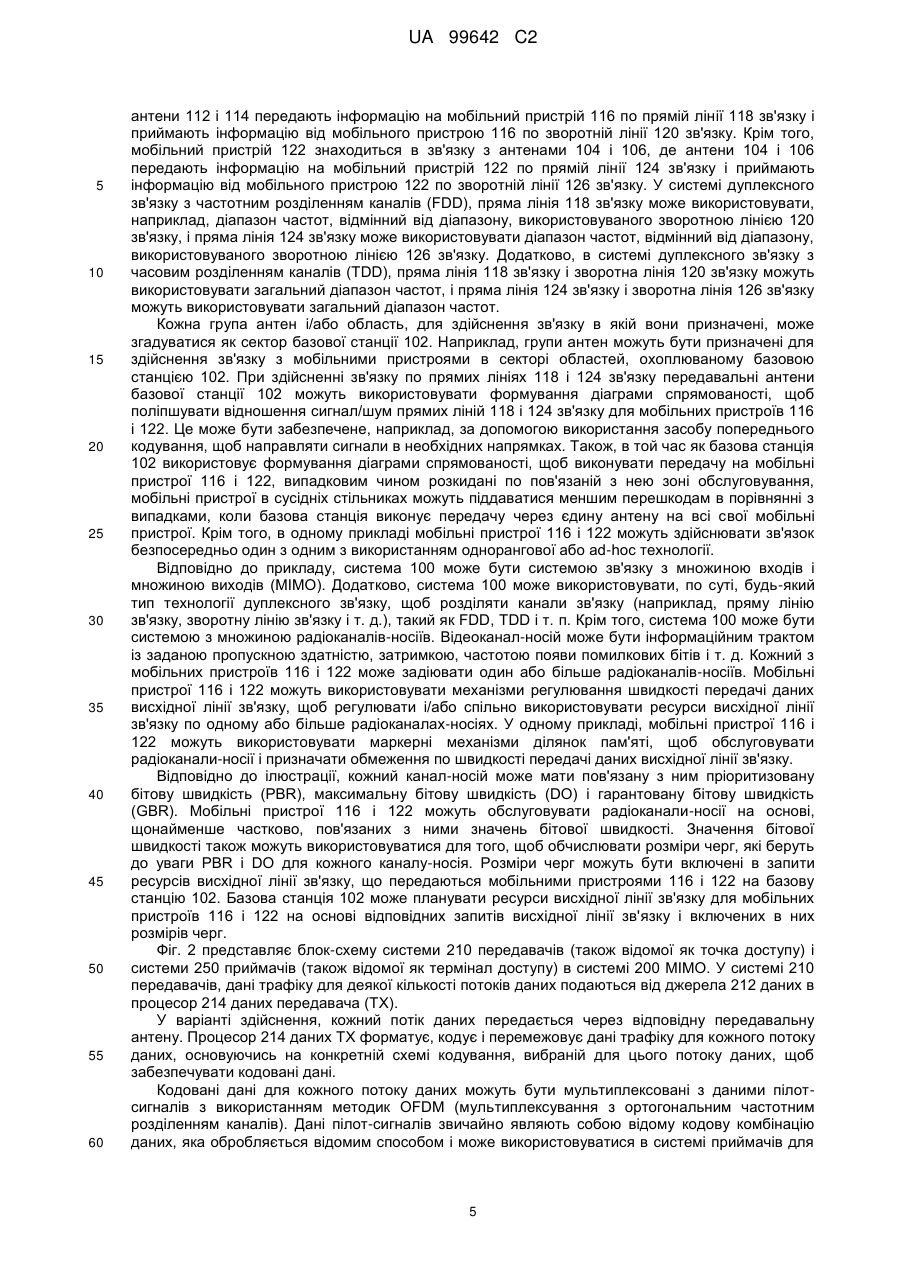

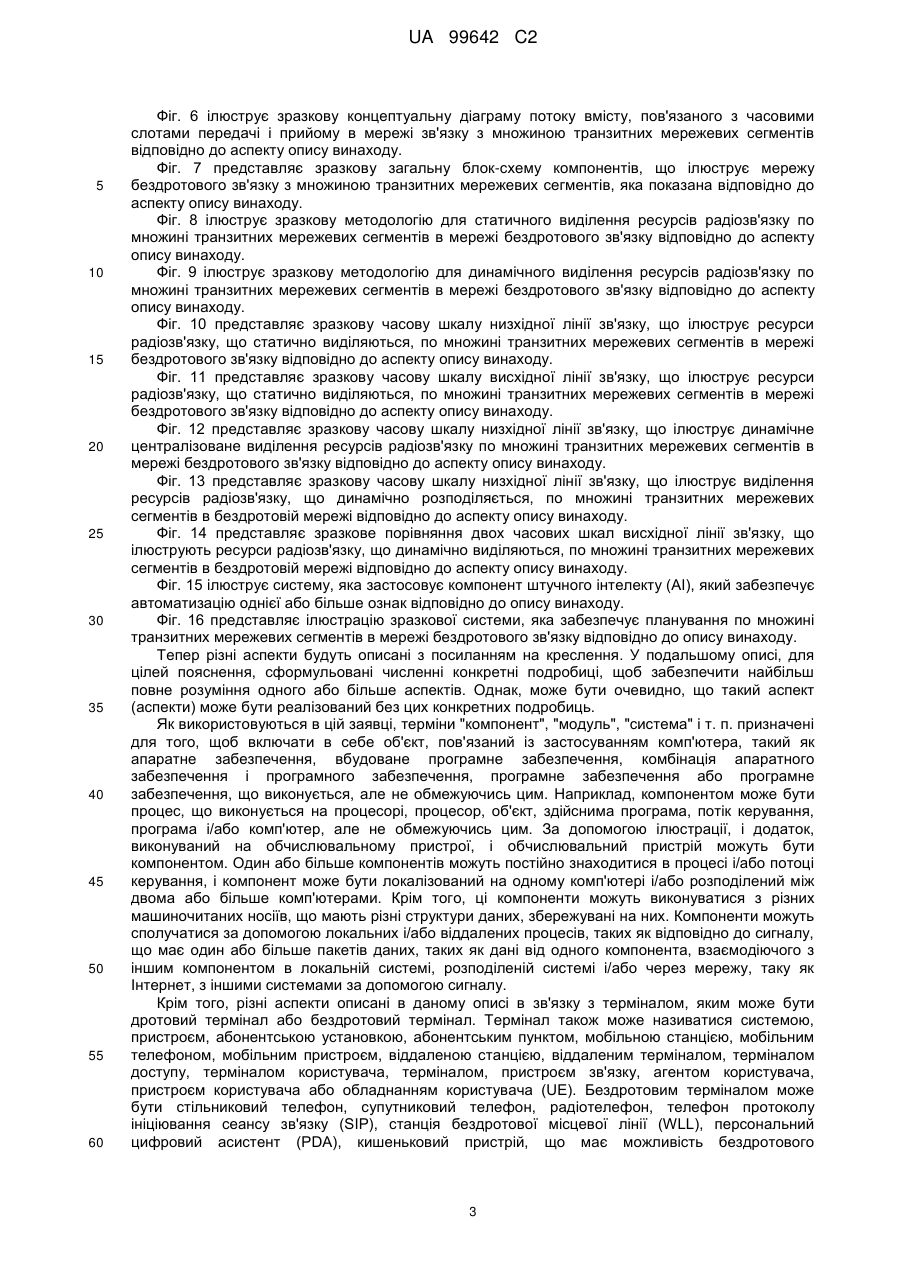

Реферат: Описані системи і методології, які забезпечують планування по множині транзитних мережевих сегментів в мережі бездротового зв'язку. Ресурси радіозв'язку можуть бути розбиті на сукупності підкадрів, які можуть виділятися статично і/або динамічно. Ресурси радіозв'язку, що статично виділяються, з часом можуть бути перепризначені на основі навантаження на кожний транзитний мережевий сегмент і/або диспропорції пропускної здатності. Додатково, динамічне виділення підкадрів для кожного транзитного мережевого сегмента може бути основане на умовах трафіку і каналу. Крім того, ресурси радіозв'язку можуть динамічно виділятися по розподіленій схемі, в якій базова станція керує плануванням ресурсів, або по централізованій схемі, в якій ретрансляційна станція керує плануванням ресурсів. Крім цього, виділення ресурсів радіозв'язку може бути прозорим або явно заданим. У випадку прозорого виділення ресурсів, термінал доступу слухає безпосередньо базову станцію, а ретрансляційна станція не передає інформацію керування, таку як призначення DL або UL. І навпаки, коли виділення ресурсів є явно заданим, ретрансляційна станція передає інформацію керування. UA 99642 C2 (12) UA 99642 C2 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент вимагає пріоритет попередньої патентної заявки США № 61/028489 під назвою "System and method for scheduling over multiple hops", поданої 13 лютого 2008 року, переуступленої правонаступнику по даній заявці і таким чином явно включеної тут шляхом посилання. Дане розкриття стосується загалом бездротового зв'язку і, більш визначено, але не виключно, різних методик планування по множині транзитних мережевих сегментів в мережах бездротового зв'язку. Системи бездротового зв'язку широко розгорнуті для забезпечення різних типів комунікаційного контенту, наприклад, таких як мова, дані і так далі. Типові системи бездротового зв'язку можуть бути системами множинного доступу, здатними підтримувати зв'язок з множиною користувачів за допомогою спільного використання наявних системних ресурсів (наприклад, ширина смуги пропускання, потужності передачі, …). Приклади таких систем множинного доступу можуть включати в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA) і т. п. Додатково, системи можуть відповідати таким специфікаціям, як специфікації Проекту партнерства 3-го покоління (3GPP), довгострокового розвитку (LTE) 3GPP, надмобільної широкосмугової передачі (UMB) і/або бездротового зв'язку з декількома несучими, таким як розвиток з оптимізацією для даних (EV-DO), одній або більше їх редакціям і т. д. Загалом, системи бездротового зв'язку множинного доступу можуть одночасно підтримувати зв'язок для множини мобільних пристроїв. Кожний мобільний пристрій може здійснювати зв'язок з однією або більше базовими станціями через передачі на прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до мобільних пристроїв, а зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від мобільних пристроїв до базових станцій. Додатково, зв'язок між мобільними пристроями і базовими станціями може бути встановлений через системи з одним входом і одним виходом (SISO), системи з множиною входів і одним виходом (MISO), системи з множиною входів і множиною виходів (MIMO) і т. д. Крім того, мобільні пристрої можуть здійснювати зв'язок з іншими мобільними пристроями (і/або базові станції з іншими базовими станціями) в однорангових конфігураціях бездротових мереж. На даний час розгортаються самоорганізовні однорангові бездротові мережі (бездротові мережі ad-hoc), щоб забезпечувати бездротовий зв'язок на великі відстані для передачі голосу, даних, звуку, відео, обміну повідомленнями і мультимедіа (наприклад, контенту). Бездротова мережа ad-hoc утворюється деякою кількістю бездротових вузлів, які сполучаються разом, щоб забезпечувати ретрансляційні послуги для інших бездротових вузлів. У бездротовій мережі adhoc контент направляється від одного бездротового вузла до іншого доти, поки цей контент не досягає свого пункту призначення. До пункту призначення забезпечується безперервне з'єднання через один або більше проміжних вузлів, які можуть динамічно переконфігуровуватися для того, щоб підтримувати з'єднання, коли один або більше бездротових вузлів в мережі ad-hoc стають недоступними. Бездротові мережі ad-hoc забезпечують унікальну можливість розширювати зону бездротового обслуговування, пропоновану на даний час існуючою інфраструктурою. За допомогою прикладу, для розширення географічної дальності дії мережі стільникового зв'язку або WLAN (бездротової локальної мережі) можна використовувати бездротову мережу ad-hoc. Бездротова мережа ad-hoc також забезпечує привабливий альтернативний варіант кабельним і цифровим абонентським лініям (DSL) для широкосмугового доступу. З нещодавньою появою бездротових мереж ad-hoc і великого потенціалу для поліпшення бездротового зв'язку необхідні більш ефективні шляхи, щоб підтримувати передачу вмісту через ці мережі. Нижче представлений спрощений короткий виклад одного або більше аспектів для того, щоб забезпечити основне розуміння таких аспектів. Цей короткий виклад не є всебічним оглядом всіх аспектів, що розглядаються, і не призначений ні для того, щоб ідентифікувати ключові або критичні елементи всіх аспектів, ні для того, щоб окреслювати обсяг якого-небудь або всіх аспектів. Єдина його мета полягає в тому, щоб представити деякі концепції одного або більше аспектів в спрощеній формі як ввідну частину до більш деталізованого опису, який забезпечений нижче. Відповідно до одного або більше аспектів і відповідного їх розкриття, різні аспекти описані в зв'язку із забезпеченням планування по множині транзитних мережевих сегментів в мережі бездротового зв'язку. Згідно з пов'язаними аспектами, забезпечений спосіб планування по множині транзитних мережевих сегментів в бездротових мережах. Спосіб включає в себе 1 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 забезпечення сукупності ресурсів радіозв'язку для використання одним або більше вузлами. Спосіб додатково включає в себе виділення ресурсів радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином. Інший аспект стосується пристрою бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе щонайменше один процесор, сконфігурований виконувати планування по множині транзитних мережевих сегментів в мережах бездротового зв'язку. Щонайменше один процесор включає в себе перший модуль для забезпечення сукупності ресурсів радіозв'язку для використання одним або більше вузлами. Щонайменше один процесор додатково включає в себе другий модуль для призначення ресурсів радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому призначення ресурсів парним чином додатково включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. Ще один аспект стосується пристрою, який включає в себе засіб для забезпечення сукупності ресурсів радіозв'язку для використання одним або більше вузлами. Пристрій може додатково включати в себе засіб для призначення ресурсів радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому призначення ресурсів парним чином додатково включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. Ще один аспект стосується комп'ютерного програмного продукту, який може мати машиночитаний носій, що включає в себе першу сукупність кодів для призначення комп'ютеру забезпечувати сукупність ресурсів радіозв'язку для використання одним або більше вузлами. Машиночитаний носій також може містити другу сукупність кодів для призначення ресурсів радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, причому виділення ресурсів парним чином додатково включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. Крім того, додатковий аспект стосується пристрою. Пристрій може включати в себе компонент радіозв'язку, який забезпечує сукупність ресурсів радіозв'язку для використання одним або більше вузлами. Пристрій може додатково включати в себе компонент планування, який призначає ресурси радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому виділення ресурсів парним чином включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. Для досягнення попередніх і пов'язаних цілей, один або більше аспектів включають ознаки, надалі повністю описані і, зокрема, відмічені в формулі винаходу. У подальшому описі і на прикладених кресленнях детально сформульовані деякі ілюстративні ознаки одного або більше аспектів. Однак, ці ознаки показують лише декілька з різних шляхів, якими можуть використовуватися принципи різних аспектів, а даний опис призначений для того, щоб включати в себе всі такі аспекти і їх еквіваленти. Фіг. 1 ілюструє зразкову систему бездротового зв'язку множинного доступу відповідно до аспекту опису винаходу. Фіг. 2 ілюструє зразкову загальну блок-схему системи зв'язку відповідно до аспекту опису винаходу. Фіг. 3 ілюструє зразкову систему бездротового зв'язку відповідно до аспекту опису винаходу. Фіг. 4 ілюструє зразкову концептуальну діаграму мережі бездротового зв'язку відповідно до аспекту опису винаходу. Фіг. 5 ілюструє зразкову концептуальну діаграму потоків вмісту, пов'язаних з часовими слотами передачі і прийому в мережі зв'язку з єдиним транзитним мережевим сегментом відповідно до аспекту опису винаходу. 2 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 6 ілюструє зразкову концептуальну діаграму потоку вмісту, пов'язаного з часовими слотами передачі і прийому в мережі зв'язку з множиною транзитних мережевих сегментів відповідно до аспекту опису винаходу. Фіг. 7 представляє зразкову загальну блок-схему компонентів, що ілюструє мережу бездротового зв'язку з множиною транзитних мережевих сегментів, яка показана відповідно до аспекту опису винаходу. Фіг. 8 ілюструє зразкову методологію для статичного виділення ресурсів радіозв'язку по множині транзитних мережевих сегментів в мережі бездротового зв'язку відповідно до аспекту опису винаходу. Фіг. 9 ілюструє зразкову методологію для динамічного виділення ресурсів радіозв'язку по множині транзитних мережевих сегментів в мережі бездротового зв'язку відповідно до аспекту опису винаходу. Фіг. 10 представляє зразкову часову шкалу низхідної лінії зв'язку, що ілюструє ресурси радіозв'язку, що статично виділяються, по множині транзитних мережевих сегментів в мережі бездротового зв'язку відповідно до аспекту опису винаходу. Фіг. 11 представляє зразкову часову шкалу висхідної лінії зв'язку, що ілюструє ресурси радіозв'язку, що статично виділяються, по множині транзитних мережевих сегментів в мережі бездротового зв'язку відповідно до аспекту опису винаходу. Фіг. 12 представляє зразкову часову шкалу низхідної лінії зв'язку, що ілюструє динамічне централізоване виділення ресурсів радіозв'язку по множині транзитних мережевих сегментів в мережі бездротового зв'язку відповідно до аспекту опису винаходу. Фіг. 13 представляє зразкову часову шкалу низхідної лінії зв'язку, що ілюструє виділення ресурсів радіозв'язку, що динамічно розподіляється, по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту опису винаходу. Фіг. 14 представляє зразкове порівняння двох часових шкал висхідної лінії зв'язку, що ілюструють ресурси радіозв'язку, що динамічно виділяються, по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту опису винаходу. Фіг. 15 ілюструє систему, яка застосовує компонент штучного інтелекту (AI), який забезпечує автоматизацію однієї або більше ознак відповідно до опису винаходу. Фіг. 16 представляє ілюстрацію зразкової системи, яка забезпечує планування по множині транзитних мережевих сегментів в мережі бездротового зв'язку відповідно до опису винаходу. Тепер різні аспекти будуть описані з посиланням на креслення. У подальшому описі, для цілей пояснення, сформульовані численні конкретні подробиці, щоб забезпечити найбільш повне розуміння одного або більше аспектів. Однак, може бути очевидно, що такий аспект (аспекти) може бути реалізований без цих конкретних подробиць. Як використовуються в цій заявці, терміни "компонент", "модуль", "система" і т. п. призначені для того, щоб включати в себе об'єкт, пов'язаний із застосуванням комп'ютера, такий як апаратне забезпечення, вбудоване програмне забезпечення, комбінація апаратного забезпечення і програмного забезпечення, програмне забезпечення або програмне забезпечення, що виконується, але не обмежуючись цим. Наприклад, компонентом може бути процес, що виконується на процесорі, процесор, об'єкт, здійснима програма, потік керування, програма і/або комп'ютер, але не обмежуючись цим. За допомогою ілюстрації, і додаток, виконуваний на обчислювальному пристрої, і обчислювальний пристрій можуть бути компонентом. Один або більше компонентів можуть постійно знаходитися в процесі і/або потоці керування, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних машиночитаних носіїв, що мають різні структури даних, збережувані на них. Компоненти можуть сполучатися за допомогою локальних і/або віддалених процесів, таких як відповідно до сигналу, що має один або більше пакетів даних, таких як дані від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу. Крім того, різні аспекти описані в даному описі в зв'язку з терміналом, яким може бути дротовий термінал або бездротовий термінал. Термінал також може називатися системою, пристроєм, абонентською установкою, абонентським пунктом, мобільною станцією, мобільним телефоном, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, терміналом користувача, терміналом, пристроєм зв'язку, агентом користувача, пристроєм користувача або обладнанням користувача (UE). Бездротовим терміналом може бути стільниковий телефон, супутниковий телефон, радіотелефон, телефон протоколу ініціювання сеансу зв'язку (SIP), станція бездротової місцевої лінії (WLL), персональний цифровий асистент (PDA), кишеньковий пристрій, що має можливість бездротового 3 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 підключення, обчислювальний пристрій або інші пристрої для обробки, сполучені з бездротовим модемом. Крім того, різні аспекти описані в даному описі в зв'язку з базовою станцією. Базова станція може використовуватися для здійснення зв'язку з бездротовим терміналом (терміналами) і також може згадуватися як точка доступу, Вузол В або може використовуватися деяка інша термінологія. Крім того, термін "або" призначений для того, щоб означати швидше включне "або", ніж виключне "або". Тобто, якщо не визначено інакше або не ясно з контексту, фраза "X використовує А або В" призначена для того, щоб позначати будь-яку з перестановок природного включення. Тобто, фраза "X використовує А або В" задовольняється будь-яким з наступних прикладів: X використовує А; X використовує В; або X використовує і А, і B. Крім того, артиклі "a" і "an", як використовуються в цій заявці і прикладеній формулі винаходу, повинні загалом передбачатися як такі, що мають на увазі "один або більше", якщо не визначено інакше або не ясно з контексту, направленого на форму однини. Методики, описані в даному описі, можуть використовуватися для різних систем бездротового зв'язку, таких як системи CDMA, TDMA, FDMA, OFDMA, SC-FDMA (множинного доступу з частотним розділенням каналів з єдиною несучою) і інші системи. Терміни "система" і "мережа" часто використовуються взаємозамінним чином. Система CDMA може реалізовувати технологію радіозв'язку, таку як універсальний наземний радіодоступ (UTRA), cdma2000 і т. д. UTRA включає в себе широкосмуговий CDMA (W-CDMA) і інші варіанти CDMA. Додатково, cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізовувати технологію радіозв'язку, таку як Глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати технологію радіозв'язку, таку як виділений UTRA (E-UTRA), надмобільна широкосмугова передача (UMB), IEEE (Інститут інженерів по електротехніці і радіоелектроніці) 802.11 (Wi-Fi) (бездротовий доступ), IEEE 802.16 (WiMAX (загальносвітова сумісність широкосмугового бездротового доступу)), IEEE 802.20, Flash-OFDM і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Довгостроковий розвиток (LTE) 3GPP являє собою варіант виконання UMTS, який використовує E-UTRA, що використовує OFDMA по низхідній лінії зв'язку і SC-FDMA по висхідній лінії зв'язку. UTRA, E-UTRA, UMTS, LTE і GSM описані в документах від організації, яка називається "Проект партнерства 3-го покоління" (3GPP). Додатково, cdma2000 і UMB описані в документах від організації, яка називається "Проект партнерства 3-го покоління 2" (3GPP2). Крім цього, такі системи бездротового зв'язку можуть додатково включати в себе однорангові (наприклад, від мобільного телефону до мобільного телефону) транзитні мережеві системи ad-hoc, які часто використовують неспарені неліцензовані спектри, бездротову LAN (локальну мережу) 802.xx, BLUETOOTH і будь-які інші технології бездротового зв'язку ближньої дії або дальньої дії. Різні аспекти або ознаки будуть представлені в термінах систем, які можуть включати в себе деяку кількість пристроїв, компонентів, модулів і т. п. Потрібно розуміти і оцінити, що різні системи можуть включати в себе додаткові пристрої, компоненти, модулі і т. д. і/або можуть не включати в себе всі пристрої, компоненти, модулі і т. д., обговорювані в зв'язку з кресленнями. Також може використовуватися комбінація цих підходів. Звертаючись тепер до фіг. 1, зазначимо, що на ній ілюструється система 100 бездротового зв'язку відповідно до різних варіантів здійснення, представлених в даному описі. Система 100 містить базову станцію 102, яка може включати в себе множину груп антен. Наприклад, одна група антен може включати в себе антени 104 і 106, інша група може включати в себе антени 108 і 110, і додаткова група може включати в себе антени 112 і 114. Для кожної групи антен показані тільки дві антени, однак, для кожної групи антен може використовуватися більше або менше антен. Базова станція 102 може додатково включати в себе ланцюг передавача і ланцюг приймача, кожний з яких може в свою чергу містити множину компонентів, пов'язаних з передачею і прийомом сигналів (наприклад, процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т. д.), як повинно бути зрозуміло фахівцям в даній галузі техніки. Базова станція 102 може здійснювати зв'язок з одним або більше мобільними пристроями, такими як мобільний пристрій 116 і мобільний пристрій 122; однак, потрібно розуміти, що базова станція 102 може здійснювати зв'язок по суті з будь-якою кількістю мобільних пристроїв, подібних мобільним пристроям 116 і 122. Мобільними пристроями 116 і 122 можуть бути, наприклад, стільникові телефони, інтелектуальні телефони (смартфони), портативні комп'ютери, кишенькові пристрої зв'язку, кишенькові обчислювальні пристрої, супутникові радіопередавачі, глобальні системи позиціонування, пристрої PDA і/або будь-який інший відповідний пристрій, призначений для здійснення зв'язку через систему 100 бездротового зв'язку. Як зображено, мобільний пристрій 116 знаходиться в зв'язку з антенами 112 і 114, де 4 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 антени 112 і 114 передають інформацію на мобільний пристрій 116 по прямій лінії 118 зв'язку і приймають інформацію від мобільного пристрою 116 по зворотній лінії 120 зв'язку. Крім того, мобільний пристрій 122 знаходиться в зв'язку з антенами 104 і 106, де антени 104 і 106 передають інформацію на мобільний пристрій 122 по прямій лінії 124 зв'язку і приймають інформацію від мобільного пристрою 122 по зворотній лінії 126 зв'язку. У системі дуплексного зв'язку з частотним розділенням каналів (FDD), пряма лінія 118 зв'язку може використовувати, наприклад, діапазон частот, відмінний від діапазону, використовуваного зворотною лінією 120 зв'язку, і пряма лінія 124 зв'язку може використовувати діапазон частот, відмінний від діапазону, використовуваного зворотною лінією 126 зв'язку. Додатково, в системі дуплексного зв'язку з часовим розділенням каналів (TDD), пряма лінія 118 зв'язку і зворотна лінія 120 зв'язку можуть використовувати загальний діапазон частот, і пряма лінія 124 зв'язку і зворотна лінія 126 зв'язку можуть використовувати загальний діапазон частот. Кожна група антен і/або область, для здійснення зв'язку в якій вони призначені, може згадуватися як сектор базової станції 102. Наприклад, групи антен можуть бути призначені для здійснення зв'язку з мобільними пристроями в секторі областей, охоплюваному базовою станцією 102. При здійсненні зв'язку по прямих лініях 118 і 124 зв'язку передавальні антени базової станції 102 можуть використовувати формування діаграми спрямованості, щоб поліпшувати відношення сигнал/шум прямих ліній 118 і 124 зв'язку для мобільних пристроїв 116 і 122. Це може бути забезпечене, наприклад, за допомогою використання засобу попереднього кодування, щоб направляти сигнали в необхідних напрямках. Також, в той час як базова станція 102 використовує формування діаграми спрямованості, щоб виконувати передачу на мобільні пристрої 116 і 122, випадковим чином розкидані по пов'язаній з нею зоні обслуговування, мобільні пристрої в сусідніх стільниках можуть піддаватися меншим перешкодам в порівнянні з випадками, коли базова станція виконує передачу через єдину антену на всі свої мобільні пристрої. Крім того, в одному прикладі мобільні пристрої 116 і 122 можуть здійснювати зв'язок безпосередньо один з одним з використанням однорангової або ad-hoc технології. Відповідно до прикладу, система 100 може бути системою зв'язку з множиною входів і множиною виходів (MIMO). Додатково, система 100 може використовувати, по суті, будь-який тип технології дуплексного зв'язку, щоб розділяти канали зв'язку (наприклад, пряму лінію зв'язку, зворотну лінію зв'язку і т. д.), такий як FDD, TDD і т. п. Крім того, система 100 може бути системою з множиною радіоканалів-носіїв. Відеоканал-носій може бути інформаційним трактом із заданою пропускною здатністю, затримкою, частотою появи помилкових бітів і т. д. Кожний з мобільних пристроїв 116 і 122 може задіювати один або більше радіоканалів-носіїв. Мобільні пристрої 116 і 122 можуть використовувати механізми регулювання швидкості передачі даних висхідної лінії зв'язку, щоб регулювати і/або спільно використовувати ресурси висхідної лінії зв'язку по одному або більше радіоканалах-носіях. У одному прикладі, мобільні пристрої 116 і 122 можуть використовувати маркерні механізми ділянок пам'яті, щоб обслуговувати радіоканали-носії і призначати обмеження по швидкості передачі даних висхідної лінії зв'язку. Відповідно до ілюстрації, кожний канал-носій може мати пов'язану з ним пріоритизовану бітову швидкість (PBR), максимальну бітову швидкість (DO) і гарантовану бітову швидкість (GBR). Мобільні пристрої 116 і 122 можуть обслуговувати радіоканали-носії на основі, щонайменше частково, пов'язаних з ними значень бітової швидкості. Значення бітової швидкості також можуть використовуватися для того, щоб обчислювати розміри черг, які беруть до уваги PBR і DO для кожного каналу-носія. Розміри черг можуть бути включені в запити ресурсів висхідної лінії зв'язку, що передаються мобільними пристроями 116 і 122 на базову станцію 102. Базова станція 102 може планувати ресурси висхідної лінії зв'язку для мобільних пристроїв 116 і 122 на основі відповідних запитів висхідної лінії зв'язку і включених в них розмірів черг. Фіг. 2 представляє блок-схему системи 210 передавачів (також відомої як точка доступу) і системи 250 приймачів (також відомої як термінал доступу) в системі 200 MIMO. У системі 210 передавачів, дані трафіку для деякої кількості потоків даних подаються від джерела 212 даних в процесор 214 даних передавача (ТХ). У варіанті здійснення, кожний потік даних передається через відповідну передавальну антену. Процесор 214 даних ТХ форматує, кодує і перемежовує дані трафіку для кожного потоку даних, основуючись на конкретній схемі кодування, вибраній для цього потоку даних, щоб забезпечувати кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з даними пілотсигналів з використанням методик OFDM (мультиплексування з ортогональним частотним розділенням каналів). Дані пілот-сигналів звичайно являють собою відому кодову комбінацію даних, яка обробляється відомим способом і може використовуватися в системі приймачів для 5 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 оцінки канальних характеристик. Потім мультиплексовані пілот-сигнал і кодовані дані для кожного потоку даних модулюються (тобто відображаються на символи) на основі конкретної модуляційної схеми (наприклад, BPSK (двійкової фазової маніпуляції), QSPK (квадратурної фазової маніпуляції), М-PSK (багаторівневої фазової маніпуляції) або М-QAM (квадратурної амплітудної модуляції з М значущими позиціями амплітуди і фази)), вибраної для цього потоку даних, щоб забезпечувати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені командами, виконуваними процесором 230. Потім символи модуляції для всіх потоків даних подаються в процесор 220 MIMO ТХ, який може додатково обробляти символи модуляції (наприклад, для OFDM). Після цього процесор 220 MIMO ТХ подає NT потоків символів модуляції на NT передавачів (TMTR) 222a-222t. У деяких варіантах здійснення, процесор 220 MIMO ТХ застосовує вагові коефіцієнти формування діаграми спрямованості до символів потоків даних і до антени, з якої символ передається. Кожний передавач 222 приймає і обробляє відповідний потік символів для забезпечення одного або більше аналогових сигналів і додатково регулює (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб забезпечувати модульований сигнал, придатний для передачі по каналу MIMO. Потім N T модульованих сигналів від передавачів 222a-222t передаються з NT антен 224a-224t, відповідно. У системі 250 приймачів, модульовані сигнали, що передаються, приймаються N R антенами 252a-252r, і сигнал, що приймається, від кожної антени 252 подається на відповідний приймач (RCVR) 254a-254r. Кожний приймач 254 регулює (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, що приймається, оцифровує відрегульований сигнал для забезпечення вибірок, і додатково обробляє вибірки для забезпечення відповідного "прийнятого" потоку символів. Потім процесор 260 даних RX приймає і обробляє NR потоків символів, що приймаються, від NR приймачів 254 на основі конкретної методики обробки приймачів для забезпечення NT "виявлених" потоків символів. Після цього процесор 260 даних RX демодулює, виконує зворотне чергування і декодує кожний виявлений потік символів, щоб відновити дані трафіку для потоку даних. Обробка, виконувана процесором 260 даних RX, є комплементарною обробці, виконуваній процесором MIMO 220 ТХ і процесором 214 даних ТХ в системі 210 передавачів. Процесор 270 періодично визначає, яка матриця попереднього кодування підлягає використанню (обговорюється нижче). Процесор 270 формулює повідомлення зворотної лінії зв'язку, що містить ділянку індексу матриці і ділянку значення рангу. Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно лінії зв'язку і/або потоку даних, що приймається. Потім повідомлення зворотної лінії зв'язку обробляється процесором 238 даних ТХ, який також приймає дані трафіку для деякої кількості потоків даних від джерела 236 даних, модулюється модулятором 280, регулюється передавачами 254a-254r і передається зворотно в систему 210 передавачів. У системі 210 передавачів модульовані сигнали від системи 250 приймачів приймаються антенами 224, регулюються приймачами 222, демодулюються демодулятором 240 і обробляються процесором 242 даних RX, щоб витягнути повідомлення зворотної лінії зв'язку, передане системою 250 приймачів. Потім процесор 230 визначає, яка матриця попереднього кодування підлягає використанню для визначення вагових коефіцієнтів формування діаграми спрямованості, і після цього обробляє витягнуте повідомлення. Фіг. 3 ілюструє зразкову систему 300 бездротового зв'язку, сконфігуровану підтримувати множину користувачів, в якій можуть бути реалізовані різні розкриті варіанти здійснення і аспекти. Як показано на фіг. 3, за допомогою прикладу, система 300 забезпечує зв'язок для множини стільників 302, наприклад, таких як, макростільники 302a-302g, де кожний стільник обслуговується відповідною точкою доступу (АР) 304 (такою як точки доступу АР 304a-304g). Кожний стільник може бути додатково розділений на один або більше секторів (наприклад, для обслуговування однієї або більше частот). Різні термінали доступу (АТ) 306, що включають в себе термінали АТ 306a-306k, також відомі взаємозамінним чином як обладнання користувача (UE) або мобільні станції, розосереджені по всій системі. Кожний АТ 306 може здійснювати зв'язок з однією або більше точками 304 доступу на прямій лінії зв'язку (FL) і/або зворотній лінії зв'язку (RL) в даний момент часу, наприклад, залежно від того, чи є АТ активним і чи знаходиться він в стані м'якої естафетної передачі обслуговування. Система 300 бездротового зв'язку може забезпечувати обслуговування по великій географічній області, наприклад, макростільники 302a-302g можуть охоплювати декілька блоків, розташованих по сусідству. Відповідно до варіанта здійснення представленого винаходу, система 300 може включати в себе одну або більше ретрансляційних станцій (RS), таких як RS 308a. При роботі, RS може мати з'єднання і з АР 304, і з АТ 306. Наприклад, RS 308a може бути посередині, між або інакше 6 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 комунікаційним чином з'єднувати АР 304f і АТ 306z. RS 308a може бути пересилаючим і декодуючим ретранслятором, який інтерпретує, дешифрує або інакше декодує сигнал, що приймається від АР 304f, і передає сигнал на АТ 306z. Потрібно оцінити, що для простоти і стислості пояснення система 300 показується, як така, що має єдину RS 308a, однак, система 300 може включати в себе значно більшу кількість станцій RS. Додатково або як альтернатива, один або більше терміналів АТ 306 можуть функціонувати як RS. Функціональні можливості RS 308a можуть бути поєднанням або комбінацією функціональних можливостей АР 304 і АТ 306. Наприклад, RS 308a може функціонувати подібно АР 304 при здійсненні зв'язку з вузлом, що знаходиться в низхідному напрямку інформаційного потоку (наприклад, АТ 306), де RS 308a передає по низхідній лінії зв'язку (DL) і приймає по висхідній лінії зв'язку (UL). Додатково, RS 308a може функціонувати подібно АТ 306 при здійсненні зв'язку з вузлом, що знаходиться у висхідному напрямку інформаційного потоку (наприклад, АР 304), де RS 308a передає по UL і приймає по DL. АР 304 може керувати способом, яким RS 308 орієнтована в кожному часовому слоті. Наприклад, АР 304 може визначати, коли RS 308 орієнтована як BS (базова станція) (наприклад, в низхідному напрямку) або АТ (наприклад, у висхідному напрямку), і може планувати транзитні мережеві ресурси, щоб забезпечувати зв'язок з використанням множини транзитних мережевих сегментів. Крім того, АР 304 може визначати, з якою з множини RS 308 може сполучатися кожний UT (АТ) 306, і підтримувати незалежне керування для кожної RS 308. Пристрій, що має об'єднані функціональні можливості і термінала доступу, і точки доступу (наприклад, базової станції), може бути відносно дорогим. Один шлях, яким можна не допускати підвищення вартості, наприклад, полягає в тому, щоб не дозволяти пристрою слухати АР 304 і виконувати передачу на АТ 306 в один і той же час. Як альтернатива, для ефективної роботи може використовуватися синхронізація, координування або в інше планування (обговорювані нижче) використання транзитних мережевих ресурсів по множині транзитних мережевих сегментів. Наприклад, при організації зі статичним розділенням, точки доступу 304 можуть визначати, які вузли мають доступ до різних транзитних мережевих ресурсів в різні моменти часу (наприклад, слоти). Додатково або як альтернатива, транзитні мережеві ресурси можуть бути динамічно розділені, основуючись, щонайменше частково, на потребах. Наприклад, станції RS 308 можуть слухати (наприклад, приймати дані) в будь-якому слоті FL (наприклад, слухати АР 304), якщо станції RS 308 не мають декодованих даних для пересилання на один або більше терміналів АТ 306. Є три основних міркування у визначенні того, як керуються транзитні мережеві сегменти в низхідному напрямку, де транзитний мережевий сегмент в низхідному напрямку являє собою будь-який транзитний мережевий сегмент, що не залучає АР 304. По-перше, чи є виділення ресурсів статичним або динамічним. Як обговорювалося вище, статичне виділення являє собою фіксоване розділення у часі ресурсів на DL і UL між транзитними мережевими сегментами, в той час як динамічне виділення включає в себе призначення ресурсів за необхідності на DL і UL для кожного транзитного мережевого сегмента. По-друге, чи відбувається виділення ресурсів централізованим або розподіленим чином. Виділення є централізованим, якщо передача і/або прийом для транзитних мережевих сегментів в низхідному напрямку плануються за допомогою АР 304. Виділення є розподіленим, якщо передача/прийом для транзитних мережевих сегментів в низхідному напрямку плануються за допомогою вихідної RS 308. По-третє, чи буде виділення ресурсів прозорим або явно заданим. У випадку прозорого виділення ресурсів, UE слухає безпосередньо АР 304, і RS 308 не передає інформацію керування, таку як призначення DL або UL. І навпаки, коли виділення ресурсів є явно заданим, RS 308 передає інформацію керування. Наприклад, RS 308 може передавати призначення по каналу керування пакетними даними (PDCCH) в системі LTE, коли виділення ресурсів є явно заданим. Потрібно оцінити, що це являє собою усього лише один приклад і в межах обсягу і суті винаходу можлива множина прикладів. Фіг. 4 ілюструє зразкову концептуальну діаграму мережі бездротового зв'язку відповідно до аспекту представленого винаходу. Бездротова мережа 400 показана в зв'язку з декількома бездротовими вузлами, загалом позначеними як бездротові вузли 402-406 і термінали 408-414 доступу. Бездротовий вузол може приймати, передавати або виконувати яку-небудь більшу кількість з описаних вище комбінацій. Для простоти пояснення, термін "приймальний вузол" може використовуватися для того, щоб стосуватися бездротового вузла, який приймає, а термін "передавальний вузол" може використовуватися для того, щоб стосуватися бездротового вузла, який передає. Ці позначення не мають на увазі, що бездротовий вузол не здатний виконувати функції і передачі, і прийому. Бездротовий вузол може функціонувати як точка доступу, ретрансляційний пункт (наприклад, ретрансляційна станція), термінал доступу або виконувати яку-небудь з їх 7 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 комбінацій. Наприклад, бездротові вузли 402-406 в кластері функціонують разом, щоб забезпечувати послуги транзитної передачі для деякої кількості терміналів 408-414 доступу. Кластер включає в себе бездротовий вузол 402, який функціонує як точка доступу, забезпечуючи транзитне з'єднання з мережею 400 (наприклад, WWAN (бездротовою регіональною мережею радіозв'язку), такою як мережа стільникового зв'язку, WLAN, ISP (міжнародні функціональні стандарти), Інтернет і т. д.). Крім того, бездротовий вузол 402 може функціонувати як ретрансляційний пункт для інших точок доступу, не показаних на зразковій фіг. 4, або забезпечувати ретрансляційну функцію у відповідь на динамічну реконфігурацію бездротової мережі 400. Кластер також включає в себе два бездротових вузли 404 і 406, які функціонують як ретрансляційні пункти для з'єднання терміналів 410-414 доступу з точкою 402 доступу. Хоч це не показане, бездротові вузли 404 і 406 також можуть забезпечувати можливість підключення до інших точок доступу і ретрансляційних пунктів. Ті ж самі бездротові вузли 404 і 406 для інших кластерів бездротових вузлів в мережі 400 можуть функціонувати як точки доступу. На фіг. 4 показані чотири термінали 408-414 доступу. У цьому прикладі, два термінали 410 і 412 доступу сполучені з точкою 402 доступу через ретрансляційний пункт 404, один термінал доступу 414 сполучений з точкою 402 доступу через ретрансляційний пункт 406, а термінал доступу 408, що залишається, сполучений безпосередньо з точкою 402 доступу. Термінали 408414 доступу можуть бути яким-небудь мобільним пристроєм користувача, здатним підтримувати радіозв'язок з бездротовим вузлом 402, включаючи, за допомогою прикладу, мобільний або стільниковий телефон, персональний цифровий асистент (PDA), портативний обчислювальний пристрій, цифровий аудіопристрій (наприклад, MP3-плеер), ігровий префікс, цифрову відеокамеру або інший пристрій голосового сигналу, даних, звукового сигналу, відеосигналу, обміну повідомленнями або мультимедіа. У деяких застосуваннях, термінали 408-414 доступу також можуть функціонувати як точка доступу і/або ретрансляційний пункт для інших бездротових вузлів в мережі 400. Специфікація ефірного інтерфейсу, використовувана або прийнята для підтримання бездротової мережі 400, може бути основана на якій-небудь відповідній технології множинного доступу, яка дає можливість мобільним абонентам спільно використовувати доступні ресурси радіозв'язку. Приклади таких технологій множинного доступу включають в себе множинний доступ з часовим розділенням каналів (TDMA), множинний доступ з частотним розділенням каналів (FDMA), CDMA, широкосмуговий CDMA (W-CDMA), ортогональний множинний доступ з частотним розділенням каналів (OFDMA) або деяку їх комбінацію. Кожний бездротовий вузол в мережі 400 може мати множину з'єднань низхідної лінії зв'язку. У цій конфігурації, кожному бездротовому вузлу з множиною з'єднань низхідної лінії зв'язку може бути необхідно координувати спільне використання ресурсів радіозв'язку між бездротовими вузлами в низхідному напрямку (наприклад, діапазони частот, коди розширення і т. д.). За допомогою прикладу, точка 402 доступу розподіляє наявні ресурси радіозв'язку між терміналом 408 доступу і двома ретрансляційними пунктами 404 і 406, а ретрансляційний пункт 404 розподіляє наявні ресурси радіозв'язку між двома терміналами 410 і 412 доступу. У цьому прикладі, точка 402 доступу і ретрансляційний пункт 404 можуть використовувати алгоритм планування, щоб розподіляти ресурси радіозв'язку. Алгоритм планування може бути настільки ж простий, як процес "першим прийшов-першим обслужений". Як альтернатива, може використовуватися алгоритм, що залежить від каналу, щоб скористатися перевагою сприятливих умов каналу. Більш простий алгоритм планування найкращого зусилля може використовуватися на основі рівнодоступності, за допомогою чого бездротовому вузлу для кожного з'єднання низхідної лінії зв'язку дають рівну ширину смуги пропускання, або, у випадку, де є велика кількість бездротових вузлів із з'єднанням низхідної лінії зв'язку, процес кругового обслуговування, в якому ширина смуги пропускання циклічно повторюється між бездротовими вузлами справедливим чином. Фахівці в даній галузі техніки без великих зусиль зможуть визначити алгоритм планування для будь-якого конкретного застосування бездротової мережі. Фіг. 5 ілюструє зразкову концептуальну діаграму потоків вмісту, пов'язаних з часовими слотами передачі і прийому при здійсненні зв'язку з використанням єдиного транзитного мережевого сегмента відповідно до аспекту винаходу. Наприклад, що стосується фіг. 5, то там вміст передається від бездротового вузла А 502 на бездротовий вузол В 504. Бездротовим вузлам А 502 і В 504 дозволяється здійснювати передачу і прийом протягом визначених часових слотів. Наприклад, бездротовий вузол А 502 може здійснювати передачу протягом часового слота 1 506 і/або часового слота 3 508 (наприклад, протягом забезпечених непарним номером часових слотів, непарних кадрів або непарних чергувань), а бездротовий вузол В може здійснювати передачу протягом часового слота 2 510 і/або часового слота 4 512 (наприклад, 8 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 протягом забезпечених парним номером часових слотів, парних кадрів або парних чергувань). І навпаки, бездротовий вузол А може здійснювати прийом протягом забезпечених парним номером часових слотів/кадрів, а бездротовий вузол В може здійснювати прийом протягом забезпечених непарним номером часових слотів/кадрів. У деяких реалізаціях, в кожному часовому слоті може бути встановлена множина каналів. Наприклад, в гібридній схемі TDMA/FDMA, в межах кожного часового слота можуть використовуватися декілька діапазонів частот, щоб здійснювати одночасний зв'язок з множиною бездротових вузлів. У іншому прикладі, декілька кодів розширення можуть використовуватися в гібридній схемі TDMA/CDMA, таким чином забезпечуючи можливість одночасного зв'язку протягом єдиного часового слота з вмістом для кожного зв'язку, підданого розширенню за допомогою відмінного від інших коду. Потрібно оцінити, що це являє собою усього лише один приклад і фахівцям в даній галузі техніки повинно бути зрозуміло, як найкращим чином розділяти ресурси радіозв'язку з використанням різних технологій множинного доступу, придатних для будь-якого конкретного застосування. Фіг. 6 ілюструє зразкову концептуальну діаграму потоку вмісту, пов'язаного з часовими слотами передачі і прийому при здійсненні зв'язку з використанням множини транзитних мережевих сегментів відповідно до аспекту представленого винаходу. Як приклад, вміст передається від бездротового вузла А 602 на бездротовий вузол В 604 і потім на бездротовий вузол С 606. Як обговорювалося раніше відносно зв'язку з використанням єдиного транзитного мережевого сегмента, бездротовим вузлам 602-606 дозволяється здійснювати передачу і прийом протягом визначених часових слотів 608-614. Наприклад, бездротові вузли А 602 і С 606 можуть здійснювати передачу протягом часового слота 1 608 або часового слота 3 612 (наприклад, протягом забезпечених непарним номером часових слотів, непарних кадрів або непарних чергувань), а бездротовий вузол В 604 може здійснювати передачу протягом часового слота 2 610 і часового слота 4 614 (наприклад, протягом забезпечених парним номером часових слотів, парних кадрів або парних чергувань). І навпаки, бездротові вузли А 602 і С 606 можуть здійснювати прийом протягом забезпечених парним номером часових слотів/кадрів, а бездротовий вузол В 604 може здійснювати прийом протягом забезпечених непарним номером часових слотів/кадрів. Звертаючись до фіг. 7, зазначимо, що на ній показана зразкова загальна блок-схема компонентів, що ілюструє мережу бездротового зв'язку з множиною транзитних мережевих сегментів відповідно до аспекту представленого винаходу. Для простоти і легкості пояснення подальший опис є інформативним за своєю природою і в загальних рисах визначає функціональні можливості кожного блока. Будуть описані тільки придатні функціональні можливості для різних концепцій, описуваних в цьому розкритті. Потрібно оцінити, що фахівцям в даній галузі техніки буде зрозуміло, що ці функціональні блоки можуть забезпечувати інші функціональні можливості, які в даному описі не описані, і/або вони можуть бути об'єднані з іншими компонентами (наприклад, з функціональними блоками). У цьому прикладі, система 700 включає в себе базову станцію 702, ретрансляційну станцію 704 і термінал 706 доступу. Базова станція 702 може забезпечувати сукупність ресурсів радіозв'язку (наприклад, через компонент 710 радіозв'язку) для використання одним або більше вузлами. Наприклад, вузли можуть включати в себе ретрансляційні станції 704 або термінали 706 доступу, такі як мобільний або стільниковий телефон, персональний цифровий асистент (PDA), портативний обчислювальний пристрій, цифровий аудіопристрій (наприклад, MP3плеер), ігровий префікс, цифрова відеокамера або інший пристрій голосового сигналу, даних, звукового сигналу, відеосигналу, обміну повідомленнями або мультимедіа. Крім того, термінали 706 доступу також можуть функціонувати як ретрансляційні станції 704. Базова станція 702 включає в себе компонент 708 планування, який може призначати ресурси радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку по множині транзитних мережевих сегментів парним чином. Наприклад, в системі LTE, якщо дані низхідної лінії зв'язку передаються в підкадрі k, то квітирування може бути заплановане в підкадрі k+4, де k - ціле число. Точно так само, якщо призначення висхідної лінії зв'язку передається в підкадрі k, дані висхідної лінії зв'язку для цього призначення можуть бути передані в підкадрі k+4, квітирування може бути передане в підкадрі k+8, а повторна передача, якщо потрібно/необхідно, може бути передана в підкадрі k+12. Іншими словами, компонент планування може призначати ресурси низхідної лінії зв'язку для ретрансляційної станції 704 транзитному мережевому сегменту термінала 706 доступу в підкадрі k і одночасно призначати ресурси висхідної лінії зв'язку для термінала 706 доступу транзитному мережевому сегменту ретрансляційної станції 704 в парному підкадрі (наприклад, в підкадрі k+4). 9 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 Компонент 708 планування може призначати ресурси радіозв'язку, використовуючи множину схем. Наприклад, компонент планування може застосовувати, виконувати або інакше використовувати розподілену схему планування для виділення ресурсів радіозв'язку, в якій компонент 708 планування визначає ресурси, які ретрансляційна станція 704 може використовувати для планування відносно термінала 706 доступу, і ретрансляційна станція 704 автономно виконує планування термінала 706 доступу відносно ресурсів. Додатково або як альтернатива, компонент 708 планування може застосовувати централізовану схему планування для виділення ресурсів радіозв'язку, в якій компонент 708 планування визначає планування ресурсів для термінала 706 доступу, асоційованого з ретрансляційною станцією 704. Крім того, компонент планування може статично або динамічно призначати ресурси радіозв'язку, як обговорювалося раніше. Фіг. 8 ілюструє зразкову методологію для статичного виділення ресурсів радіозв'язку по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту представленого винаходу. Хоч, для цілей простоти пояснення, методології показані і описані у вигляді ряду або деякої кількості дій, повинно бути зрозуміло і потрібно оцінити, що винахід цим порядком дій не обмежений, оскільки деякі дії, відповідно до винаходу, можуть відбуватися у відмінних порядках і/або одночасно з іншими діями, на відміну від показаних і описаних в даному описі. Наприклад, фахівцям в даній галузі техніки повинно бути зрозуміло і вони зможуть оцінити, що як альтернатива методологія може бути представлена у вигляді послідовності взаємодіючих станів або подій, таких як в діаграмі станів. Крім того, для реалізації методології відповідно до винаходу можуть вимагатися не всі ілюстровані дії. У 802, дозволяється бездротове з'єднання низхідної лінії зв'язку, яке дозволяє першому вузлу здійснювати зв'язок з другим вузлом. Як обговорювалося раніше, перший вузол може бути ретрансляційною станцією (RS), а другий вузол може бути терміналом доступу (АТ). RS може декодувати і пересилати дані, що приймаються від базової станції (BS), на АТ, де RS може мати краще з'єднання з BS, ніж з АТ. Наприклад, RS може бути фізично розташована між BS і АТ. У 804, BS передає на RS сукупність даних (наприклад, контент), зрештою призначену для одного або більше терміналів АТ. Наприклад, BS може передавати на RS контент, який призначений для множини терміналів АТ, що обслуговуються RS, як обговорювалося раніше. У 806 BS може призначати сукупність ресурсів радіозв'язку, що підлягають використанню терміналом АТ, щоб пересилати дані на термінали АТ. Наприклад, BS може призначати парні кадри по висхідній лінії зв'язку (UL) і/або низхідній лінії зв'язку (DL) для здійснення зв'язку між BS і RS, і BS може призначати непарні кадри для здійснення зв'язку між RS і АТ. Для кожної з передач по UL і DL, BS також призначає відповідні часові слоти керування. Наприклад, якщо BS призначає часовий слот DL для передачі в низхідному напрямку від RS на АТ, то BS також призначить відповідний часовий слот UL для RS, щоб прийняти повідомлення квітирування (ACK). У 808, робиться визначення того, чи пересилає RS дані від BS на АТ або на іншу RS. У 810, якщо RS пересилає дані на АТ, то RS пересилає дані у часових слотах, призначених станцією BS. Однак, в 812, якщо RS пересилає дані на одну або більше станцій RS в низхідному напрямку і є розподілене керування транзитними мережевими сегментами в низхідному напрямку, то RS діє як BS і пересилає дані на станції RS в низхідному напрямку. Крім того, в 814, RS призначає ресурси радіозв'язку, що підлягають використанню станціями RS в низхідному напрямку, з ресурсів, доступних для RS. Наприклад, RS може розділяти часові слоти, призначені для неї станцією BS, для використання станціями RS в низхідному напрямку. Крім того, статичне виділення ресурсів радіозв'язку може бути перепризначене в більш пізній час на основі завантаження на кожний транзитний мережевий сегмент і/або диспропорції пропускної здатності. Фіг. 9 ілюструє зразкову методологію для динамічного виділення ресурсів радіозв'язку по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту представленого винаходу. У 902, забезпечується бездротове з'єднання низхідної лінії зв'язку, яке дозволяє першому вузлу здійснювати зв'язок з другим вузлом. Як обговорювалося раніше, перший вузол може бути ретрансляційною станцією (RS), а другий вузол може бути терміналом доступу (АТ). RS може декодувати і пересилати дані, що приймаються від базової станції (BS), на АТ, де RS може мати краще з'єднання з BS, ніж з АТ. Наприклад, RS може бути фізично розташована між BS і АТ. У 904, BS передає на RS сукупність даних (наприклад, контент), зрештою призначену для одного або більше терміналів АТ. Наприклад, BS може передавати на RS контент, який призначений для множини терміналів АТ, що обслуговуються RS, як обговорювалося раніше. У 10 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 906, робиться визначення того, чи визначає RS або BS ресурси радіозв'язку, які будуть використовуватися для пересилання даних в низхідному напрямку. Якщо BS визначає, як ресурси радіозв'язку будуть заплановані для транзитних мережевих сегментів в низхідному напрямку, тоді керування ресурсами радіозв'язку є централізованим (обговорювалося вище). Якщо RS має намір планувати ресурси для транзитних мережевих сегментів в низхідному напрямку, то керування ресурсів радіозв'язку є розподіленим. У 908, якщо RS визначає ресурси радіозв'язку, які будуть використовуватися для пересилання даних в низхідному напрямку (наприклад, розподілене керування), то повідомлення квітирування (квітанцію) (ACK), що відправляється на BS, підтверджуюче прийом даних, може включати в себе інформацію відносно того, коли RS передасть дані на АТ, кількість необхідних часових слотів і/або затримку, якщо лінія зв'язку BS з RS повільніше, ніж лінія зв'язку RS з АТ. Щоб враховувати який-небудь час затримки, BS може вимагати буферний час для декодування ACK до того, як RS перешле дані на АТ. У 910, якщо BS визначає ресурси радіозв'язку, які будуть використовуватися для пересилання даних в низхідному напрямку (наприклад, централізоване керування), тоді повідомлення квітирування (ACK), що відправляється на BS, підтверджуюче прийом даних, може включати в себе запит ресурсів. Запит може включати в себе необхідну кількість часових слотів і/або затримку, якщо лінія зв'язку BS з RS повільніше, ніж лінія зв'язку RS з АТ. У 912, BS призначає для RS ресурси радіозв'язку для передачі даних в низхідному напрямку. У 914, RS передає дані в низхідному напрямку в призначених часових слотах. Наприклад, RS може пересилати дані, що одержуються від BS, на один або більше терміналів АТ у часових слотах, призначених станцією BS (наприклад, розподілене керування), або вказаних для BS станцією RS (наприклад, централізоване керування). Беручи до уваги описані вище зразкові системи і методології, один або більше варіантів здійснення винаходу, які можуть бути реалізовані відповідно до розкритого винаходу, можна краще оцінити з посиланням на часові діаграми на фіг. 10-13. Хоч для цілей простоти пояснення часові діаграми показуються і описуються у вигляді ряду часових слотів, повинно бути зрозуміло і потрібно оцінити, що заявлюваний винахід не обмежений цим порядком і/або кількістю часових слотів. Крім того, ілюстровані часові слоти не представляють всі можливі реалізації винаходу, і ілюстровані приклади не призначені для того, щоб бути оптимізованими або вичерпними конфігураціями в межах обсягу і суті винаходу. Фіг. 10 представляє зразкову часову шкалу низхідної лінії зв'язку, що ілюструє ресурси радіозв'язку, що статично виділяються, по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту представленого винаходу. Часова шкала 1000 включає в себе шістнадцять окремих кадрів 1002 (наприклад, 0-15). Як обговорювалося раніше, в статичній централізованій реалізації базова станція може призначати підкадри, які одна або більше ретрансляційних станцій (RS) можуть використовувати для того, щоб відправляти і/або приймати дані. Наприклад, сукупності парних підкадрів можуть бути призначені для здійснення зв'язку BS і RS (наприклад, перший транзитний мережевий сегмент) 1004, в той час як сукупності непарних підкадрів можуть бути призначені для здійснення зв'язку BS і АТ (наприклад, другий транзитний мережевий сегмент) 1006. При роботі, BS передає дані на одну або більше станцій RS, починаючи передачу в підкадрі 0. RS відправить повідомлення квітирування (ACK) в підкадрі 4, якщо дані прийняті і декодовані правильно, або повідомлення негативного квітирування (NACK), якщо дані правильно не прийняті. Якщо BS приймає NACK, то дані повторно передаються на RS, починаючись в наступному чергуванні (наприклад, в підкадрі 8). Якщо RS успішно приймає дані, то RS може передавати дані в низхідному напрямку на один або більше терміналів доступу (АТ) в наступному наявному часовому слоті (наприклад, часовому слоті 9). Як обговорювалося раніше, відповідний підкадр керування (наприклад, підкадр 13) буде також призначений для RS, щоб вона могла прийняти ACK від АТ. Додатково або як альтернатива, в поточному прикладі BS може використовувати розбиття (наприклад) від 3:1 до 1:3, якщо пропускна здатність на лініях зв'язку між BS і RS або RS і АТ не узгоджена рівномірно. Фіг. 11 представляє зразкову часову шкалу висхідної лінії зв'язку, що ілюструє ресурси радіозв'язку, що статично розподіляються, по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту представленого винаходу. Часова шкала 1100 включає в себе двадцять чотири окремих кадри 1102 (наприклад, 0-23). Як обговорювалося раніше, в статичній централізованій реалізації базова станція (BS) може призначати підкадри, в яких одна або більше ретрансляційних станцій (RS) можуть відправляти і/або приймати дані. Наприклад, парні сукупності підкадрів можуть бути призначені для здійснення зв'язку BS і RS 11 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 (наприклад, перший транзитний мережевий сегмент) 1104, в той час як непарні сукупності підкадрів призначаються для здійснення зв'язку RS і АТ (наприклад, другий транзитний мережевий сегмент) 1106. При роботі, цей приклад ілюструє сценарій, в якому RS надає попередній запит за допомогою АТ, щоб передавати дані по UL у часовому слоті 1. Запит, що надається, передається за допомогою RS у часовому слоті 1, тому що непарні сукупності підкадрів призначені для здійснення зв'язку RS і АТ. АТ може починати передавати дані в наступному наявному підкадрі (наприклад, в підкадрі 5). У підкадрі 9 RS може відправити ACK, якщо дані успішно прийняті і декодовані, або NAK, якщо дані успішно не прийняті. Якщо дані успішно не прийняті, то АТ передає дані в першому наявному призначеному підкадрі (наприклад, в підкадрі 13), що іде за прийомом NAK. Якщо дані успішно прийняті, то RS може передавати запит для використання ресурсів радіозв'язку на BS в підкадрі 12 (наприклад, в парному підкадрі). BS може відправити надання по запиту RS в підкадрі 16, і RS може почати передавати дані в підкадрі 20. Потрібно оцінити, що вищевикладений приклад ілюструється для простоти і ясності пояснення, і він не призначений для того, щоб представляти вичерпні або оптимізовані конфігурації в межах обсягу і суті винаходу. Фіг. 12 представляє зразкову часову шкалу низхідної лінії зв'язку, що ілюструє динамічне централізоване виділення ресурсів радіозв'язку по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту винаходу. Часова шкала 1200 включає в себе шістнадцять окремих кадрів 1202 (наприклад, 0-15). У поточному прикладі, BS передає дані на RS в підкадрі 0. RS відправить ACK в підкадрі 4, де ACK включає в себе запит ресурсів прямої лінії зв'язку (FL). Запит FL може визначати кількість необхідних кадрів і також може вказувати затримку, якщо, наприклад, лінія зв'язку BS і RS повільніше, ніж лінія зв'язку RS і АТ. У підкадрі 8, BS призначає всі або частину необхідних ресурсів DL (наприклад, централізоване керування), які можуть використовуватися RS, щоб передавати дані в низхідному напрямку (наприклад, на АТ), і RS передає дані в низхідному напрямку в наступному наявному підкадрі (наприклад, часовий слот 10). Ресурси DL, призначені BS, можуть бути основані на множині факторів, що включають в себе, але не обмежуючись цим, індикатор якості каналу (CQI), відношення сигнал/шум (SNR), відношення сигнал-взаємна перешкода плюс шум (SINR), кількість даних, наявну ширину смуги і т. д. В підкадрі 12, АТ може відправляти ACK на RS, якщо дані правильно одержані і декодовані. Фіг.13 представляє зразкову часову шкалу низхідної лінії зв'язку, що ілюструє виділення ресурсів радіозв'язку, що динамічно розподіляється, по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту представленого винаходу. Часова шкала 1300 включає в себе шістнадцять окремих часових слотів 1302 (наприклад, 0-15). У поточному прикладі, BS передає дані на одну або більше станцій RS в підкадрі 0, нарівні з призначенням прямої лінії зв'язку (FLA), яке вказує, коли RS буде пересилати дані на один або більше терміналів АТ. FLA може визначати кількість необхідних кадрів, і також може вказувати затримку, якщо, наприклад, лінія зв'язку BS і RS повільніше, ніж лінія зв'язку RS і АТ. RS відправляє ACK в підкадрі 4 і починає передавати дані в низхідному напрямку на АТ в підкадрі 8. BS може вимагати деяку кількість часу, щоб декодувати ACK (наприклад, час затримки), щоб BS була проінформована про те, коли RS здійснює передачу. Як попередньо було згадано, ресурси DL, призначені станцією BS, можуть бути основані на множині факторів, що включають в себе, але не обмежуючись цим, індикатор якості каналу (CQI), відношення сигнал/шум (SNR), відношення сигнал-взаємна перешкода плюс шум (SINR), кількість даних, наявну ширину смуги і т. д. В підкадрі 14, АТ може відправляти ACK на RS, якщо дані правильно одержані і декодовані. Звертаючись тепер до фіг. 14, зазначимо, що на ній показане зразкове порівняння двох часових шкал висхідної лінії зв'язку, що ілюструють ресурси радіозв'язку, що динамічно виділяються, по множині транзитних мережевих сегментів в бездротовій мережі відповідно до аспекту представленого винаходу. Ілюстрація 1400 включає в себе першу часову шкалу 1402 і другу часову шкалу 1404. Перша часова шкала 1402 ілюструє централізоване динамічне призначення ресурсів радіозв'язку UL за допомогою BS. У підкадрі -4 АТ передає запит (req) ресурсів на RS. RS пересилає запит на BS в підкадрі -2, і в підкадрі 0 BS передає призначення ресурсів на RS. RS пересилає призначення зворотної лінії зв'язку (RLA) на АТ в підкадрі 2. Додатково або як альтернатива, ресурси радіозв'язку можуть призначатися станцією RS у виділенні ресурсів, що динамічно розподіляється, як ілюструється на другій часовій шкалі 1404. У підкадрі -4, АТ передає запит ресурсів на RS. RS в підкадрі -2 передає запит RL на BS і АТ, який вказує, коли RS буде приймати дані від АТ. BS може запитувати кількість часу X, щоб враховувати який-небудь час затримки, і декодувати запит RL і ідентифікацію, коли RS приймає 12 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 дані. Запит RL також може включати в себе кількість необхідних кадрів і/або затримку, якщо лінії зв'язку не узгоджені. Фіг. 15 ілюструє систему 1500, яка застосовує компонент 1502 штучного інтелекту (AI), що забезпечує автоматизацію однієї або більше ознак відповідно до представленого винаходу. Згідно з винаходом (наприклад, в зв'язку з логічним висновком), можуть використовуватися різні основані на AI схеми для виконання його різних аспектів. Наприклад, процес для динамічного виділення ресурсів радіозв'язку можна забезпечити через систему і процес автоматичного класифікатора. Класифікатор являє собою функцію, яка відображає вектор атрибутів введення, х=(x1, x2, x3, x7, xn), на достовірність того, що введення належить класу, тобто f(х)=достовірність (клас). Така класифікація може використовувати імовірнісний і/або статистичний аналіз (наприклад, розкладання на вигоди і витрати аналізу) для прогнозування або логічного виведення дії, яка, при бажанні користувача, повинна виконувалося автоматично. Метод опорних векторів (SVM) являє собою приклад класифікатора, який можна застосовувати. SVM функціонує, знаходячи гіперповерхню в просторі можливого введення, і цією гіперповерхнею намагаються відділяти критерії запуску від подій без запуску. Інтуїтивно, це робить класифікацію коректною для тестування даних, які є близькими, але не тотожними навчальним даним. Можна використовувати інші підходи класифікації направлених і ненаправлених моделей, які включають в себе, наприклад, спрощену формулу Байєса, байєсівські мережі, дерева рішень, нейронні мережі, моделі нечіткої логіки і моделі імовірнісної класифікації, що забезпечують різні конфігурації незалежності. Класифікація, як використовується в даному описі, також включає в себе статистичну регресію, яка використовується для побудови моделей пріоритету. Як можна без великих зусиль оцінити з опису винаходу, обговорюваний винахід може застосовувати класифікатори, які явно задані (наприклад, через універсальні навчальні дані), а також неявно задані (наприклад, через спостереження поведінки користувача, прийом зовнішньої інформації). Наприклад, SVM конфігуруються через фазу вивчення або навчання в межах модуля конструктора класифікатора і вибору характеристик. Таким чином, класифікатор (класифікатори) може використовуватися для того, щоб автоматично вивчати і виконувати деяку кількість функцій, що включають в себе, але не обмежуючись цим, визначення відповідно до попередньо визначених критеріїв, коли оновлювати або удосконалювати попередньо логічно виведену схему, посилювати критерії в алгоритмі логічного виведення, основуючись на виді даних, що підлягають обробці (наприклад, фінансових в порівнянні з нефінансовими, персональних в порівнянні з неперсональними…), і в який час дня реалізовувати більш жорстке керування критеріями (наприклад, увечері, коли робочі характеристики системи можуть бути менш перевантажені). З посиланням на фіг. 16 зазначимо, що на ній ілюструється система 1600, яка забезпечує планування по множині транзитних мережевих сегментів в мережі бездротового зв'язку. Наприклад, система 1600 може знаходитися, щонайменше частково, в межах базової станції, мобільного пристрою і т. д. Потрібно оцінити, що система 1600 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, що представляють функції, які реалізовуються процесором, програмним забезпеченням або їх комбінацією (наприклад, вбудованим програмним забезпеченням (firmware)). Система 1600 включає в себе логічне групування 1602 електричних компонентів, які можуть діяти в зв'язку один з одним. Наприклад, логічне групування 1602 може включати в себе електричний компонент 1604 для забезпечення сукупності ресурсів радіозв'язку для використання одним або більше вузлами. Крім того, логічне групування 1602 може містити електричний компонент для розділення сукупності ресурсів радіозв'язку на сукупності кадрів. Крім цього, логічне групування 1602 може включати в себе електричний компонент 1608 для щонайменше одного з статичного або динамічного призначення кадрів для кожного транзитного мережевого сегмента, причому суміжним транзитним мережевим сегментам призначаються ортогональні ресурси. Якщо кадри призначаються статично, то суміжним транзитним мережевим сегментам призначаються ортогональні ресурси, а динамічне призначення кадрів основане, щонайменше частково, на умовах трафіку або каналу. Додатково, система 1600 може включати в себе запам'ятовуючий пристрій 1610, який зберігає команди для виконання функцій, пов'язаних з електричними компонентами 1604, 1606 і 1608. Хоч вони показані як зовнішні відносно запам'ятовуючого пристрою 1610, повинно бути зрозуміло, що один або більше електричних компонентів 1604, 1606 і 1608 можуть знаходитися в межах запам'ятовуючого пристрою 1610. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими в даному описі варіантами здійснення, можуть бути реалізовані або виконані за допомогою процесора 13 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретного логічного елемента або транзисторних логічних схем, дискретних компонентів апаратного забезпечення або будь-якої їх комбінації, призначеної для виконання описаних в даному описі функцій. Процесор загального призначення може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким загальноприйнятим процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів разом з ядром DSP або будь-якої іншої такої конфігурації. Додатково, щонайменше один процесор може містити один або більше модулів, діючих для виконання одного або більше етапів і/або дій, описаних вище. Додатково, етапи і/або дії способу або алгоритму, описаного в зв'язку з розкритими в даному описі аспектами, можуть бути втілені безпосередньо в апаратному забезпеченні, в модулі програмного забезпечення, виконуваному процесором, або в комбінації і того, і іншого. Модуль програмного забезпечення може постійно знаходитися в пам'яті ОЗП (оперативного запам'ятовуючого пристрою), флеш-пам'яті, пам'яті ПЗП (постійного запам'ятовуючого пристрою), пам'яті EPROM (програмованого ПЗП), пам'яті EEPROM (електрично стираного EPROM), регістрах, жорсткому диску, знімному диску, CD-ROM (неперезаписуваному компактдиску) або будь-якій іншій формі носія даних, відомій в техніці. Зразковий носій даних приєднаний до процесора так, що процесор може зчитувати інформацію з носія даних і записувати на нього інформацію. Як альтернатива, носій даних може бути об'єднаний з процесором. Додатково, в деяких аспектах, процесор і носій даних можуть постійно знаходитися в ASIC. Додатково, ASIC може постійно знаходитися в терміналі користувача. Як альтернатива, процесор і носій даних можуть постійно знаходитися як дискретні компоненти в терміналі користувача. Додатково, в деяких аспектах, етапи і/або дії способу або алгоритму можуть бути реалізовані у вигляді одного або будь-якої комбінації або сукупності кодів і/або команд на машиночитаному носії і/або на зчитуваному комп'ютером носії, який може бути включений в комп'ютерний програмний продукт. У одному або більше аспектах, описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, вбудованому програмному забезпеченні або будь-якій їх комбінації. Якщо вони реалізовані в програмному забезпеченні, функції можуть бути збережені або передані у вигляді однієї або більше команд або коду на зчитуваному комп'ютером носії. Зчитувані комп'ютером носії включають в себе і комп'ютерні носії даних, і середовища передачі даних, включаючи будь-яке середовище, яке полегшує перенесення комп'ютерної програми з одного місця на інше. Носій даних може бути будь-яким наявним носієм, до якого комп'ютер може здійснювати доступ. За допомогою прикладу, а не обмеження, такі зчитувані комп'ютером носії можуть містити ОЗП, ПЗП, EEPROM, CD-ROM або інший накопичувач на оптичних дисках, накопичувач на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-яке інше середовище, яке може використовуватися для того, щоб переносити або зберігати необхідний код програми у формі команд або структур даних, і до якого комп'ютер може здійснювати доступ. Також, будь-яке з'єднання може називатися зчитуваним комп'ютером носієм. Наприклад, якщо програмне забезпечення передається з Webсайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової абонентської лінії (DSL) або бездротових технологій, таких як зв'язок в інфрачервоному, радіочастотному і надвисокочастотному діапазоні, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як зв'язок в інфрачервоному, радіочастотному і надвисокочастотному діапазоні, входять у визначення носія. Термін "диск", як використовується в даному описі, охоплює компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск технології blu-ray, де з дисків дані звичайно відтворюються магнітним способом або оптичним способом за допомогою лазерів. Комбінації вищезазначених пристроїв також повинні входити у визначення зчитуваного комп'ютером носія. Хоч вищевикладене розкриття обговорює ілюстративні аспекти і/або варіанти здійснення, потрібно зазначити, що можна робити різні зміни і модифікації даного опису, не виходячи при цьому за рамки обсягу описаних аспектів і/або варіантів здійснення, як визначено прикладеною формулою винаходу. Крім того, хоч елементи описаних аспектів і/або варіантів здійснення можуть бути описані або заявлені у формі однини, передбачається множина, якщо явно не заявлене обмеження одниною. Додатково, всі або частина будь-якого аспекту і/або варіанта здійснення можуть використовуватися зі всіма або частиною будь-якого іншого аспекту і/або 14 UA 99642 C2 5 варіанта здійснення, якщо не заявлено інакше. Крім того, в тих межах, в яких термін "включає в себе" використовується або в докладному описі, або у формулі винаходу, такий термін призначений для того, щоб інклюзивним чином бути подібним терміну "який містить", як термін "який містить" інтерпретується, коли застосовується як перехідне слово в формулі винаходу. Крім того, хоч елементи описаних аспектів і/або варіантів можуть бути описані або заявлені у формі однини, передбачається множина, якщо явно не заявлене обмеження одниною. Додатково, всі або частина будь-якого аспекту і/або варіанта здійснення можуть використовуватися зі всіма або частиною будь-якого іншого аспекту і/або варіанта здійснення, якщо не заявлено інакше. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Спосіб планування по множині транзитних мережевих сегментів в мережах бездротового зв'язку, який включає етапи, на яких: забезпечують сукупність ресурсів радіозв'язку для використання одним або більше вузлами, і призначають ці ресурси радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому при призначенні ресурсів парним чином призначають відповідний підкадр керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначають відповідний підкадр керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. 2. Спосіб за п. 1, який додатково включає етап, на якому застосовують розподілену схему планування для призначення ресурсів, при цьому базова станція визначає ресурси, які ретрансляційна станція може використовувати для планування для сукупності терміналів доступу, пов'язаних з ретрансляційною станцією, і ретрансляційна станція автономно виконує планування для терміналів доступу відносно цих ресурсів. 3. Спосіб за п. 1, який додатково включає етап, на якому застосовують централізовану схему планування для призначення ресурсів, при цьому базова станція визначає планування ресурсів для сукупності терміналів доступу, пов'язаних з ретрансляційною станцією. 4. Спосіб за п. 1, який додатково включає етап, на якому здійснюють статичне призначення ресурсів кожному транзитному мережевому сегменту, при цьому суміжним транзитним мережевим сегментам призначаються ортогональні ресурси. 5. Спосіб за п. 4, який додатково включає етап, на якому здійснюють перепризначення ресурсів з часом на основі щонайменше одного з навантаження на кожний транзитний мережевий сегмент і диспропорції пропускної здатності. 6. Спосіб за п. 3, який додатково включає етап, на якому змінюють статичне виділення ресурсів радіозв'язку за допомогою щонайменше одного з використання сукупності підкадрів виключно для передачі сигналів керування, щонайменше одного з невідправлення і неприйому сигналу керування, і відстрочки відправлення щонайменше одного сигналу керування. 7. Спосіб за п. 4, який додатково включає етап, на якому змінюють статичне виділення ресурсів на основі, щонайменше частково, щонайменше одного з частоти змін статичного виділення і при потребі більш гнучких виділень ресурсів. 8. Спосіб за п. 1, який додатково включає етап, на якому здійснюють динамічне призначення ресурсів кожному транзитному мережевому сегменту на основі, щонайменше частково, щонайменше одного з умов трафіку і каналу. 9. Спосіб за п. 8, який додатково включає етап, на якому запитують деяку кількість кадрів у обслуговуючої базової станції перед їх використанням на ретрансляційній станції, при цьому планування є динамічним на ретрансляційній станції. 10. Спосіб за п. 9, який додатково включає етап, на якому включають згаданий запит в повідомлення квітирування, причому повідомлення квітирування відправляється ретрансляційною станцією у відповідь на пакет, одержаний від базової станції для термінала доступу в низхідному напрямку. 11. Спосіб за п. 10, в якому згаданий запит включає в себе щонайменше одне з часу очікування і необхідної кількості кадрів. 12. Спосіб за п. 11, в якому ретрансляційна станція не може використовувати ресурси доти, поки не одержане квітирування запиту. 13. Процесор, сконфігурований виконувати планування по множині транзитних мережевих сегментів в мережах бездротового зв'язку, який містить: перший модуль для забезпечення сукупності ресурсів радіозв'язку для використання одним або більше вузлами, і 15 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 55 60 другий модуль для призначення цих ресурсів радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому призначення ресурсів парним чином додатково включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. 14. Машиночитаний носій, що містить: першу сукупність кодів для призначення комп'ютеру забезпечувати сукупність ресурсів радіозв'язку для використання одним або більше вузлами, і другу сукупність кодів для призначення цих ресурсів радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому призначення ресурсів парним чином додатково включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. 15. Пристрій для планування по множині транзитних мережевих сегментів у мережах бездротового зв'язку, який містить: засіб для забезпечення сукупності ресурсів радіозв'язку для використання одним або більше вузлами, і засіб для призначення цих ресурсів радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому призначення ресурсів парним чином додатково включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. 16. Пристрій за п. 15, який додатково містить засіб для розподілу планування ресурсів радіозв'язку, при цьому базова станція визначає ресурси, які ретрансляційна станція може використовувати для планування для сукупності терміналів доступу, пов'язаних з ретрансляційною станцією, і ретрансляційна станція автономно виконує планування для терміналів доступу відносно цих ресурсів. 17. Пристрій за п. 15, який додатково містить засіб для централізації планування ресурсів радіозв'язку, при цьому базова станція визначає планування ресурсів для сукупності терміналів доступу, пов'язаних з ретрансляційною станцією. 18. Пристрій за п. 15, який додатково містить засіб для статичного призначення ресурсів кожному транзитному мережевому сегменту, причому суміжним транзитним мережевим сегментам призначаються ортогональні ресурси. 19. Пристрій за п. 15, який додатково містить засіб для перепризначення ресурсів з часом на основі щонайменше одного з навантаження на кожний транзитний мережевий сегмент і диспропорції пропускної здатності. 20. Пристрій за п. 15, який додатково містить засіб для зміни статичного виділення ресурсів радіозв'язку за допомогою щонайменше одного з використання сукупності підкадрів виключно для передачі сигналів керування, щонайменше одного з невідправлення і неприйому сигналу керування, і відстрочки відправлення щонайменше одного сигналу керування. 21. Пристрій за п. 15, який додатково містить засіб для зміни статичного виділення ресурсів на основі, щонайменше частково, щонайменше одного з частоти змін статичного виділення і при потребі більш гнучких виділень ресурсів. 22. Пристрій за п. 15, який додатково містить засіб для динамічного призначення кадрів кожному транзитному мережевому сегменту на основі, щонайменше частково, щонайменше одного з умов трафіку і каналу. 23. Пристрій за п. 22, який додатково містить засіб для запитання деякої кількості підкадрів у обслуговуючої базової станції перед їх використанням на ретрансляційній станції, при цьому планування є динамічним на ретрансляційній станції. 24. Пристрій за п. 23, який додатково містить засіб для включення згаданого запиту в повідомлення квітирування, при цьому повідомлення квітирування відправляється ретрансляційною станцією у відповідь на пакет, одержаний від базової станції для термінала доступу в низхідному напрямку. 25. Пристрій за п. 23, який додатково містить засіб для включення в згаданий запит щонайменше одного з часу очікування і необхідної кількості підкадрів. 16 UA 99642 C2 5 10 15 20 25 30 35 40 45 50 26. Пристрій за п. 23, в якому ретрансляційна станція не може використовувати ресурси доти, поки не одержане квітирування запиту. 27. Пристрій для планування по множині транзитних мережевих сегментів в мережах бездротового зв'язку, який містить: компонент радіозв'язку, який забезпечує сукупність ресурсів радіозв'язку для використання одним або більше вузлами, і компонент планування, який призначає ці ресурси радіозв'язку для використання в передачах по низхідній лінії зв'язку і висхідній лінії зв'язку парним чином, при цьому призначення ресурсів парним чином включає в себе призначення відповідного підкадру керування висхідної лінії зв'язку для кожної сукупності підкадрів низхідної лінії зв'язку, призначеної транзитному мережевому сегменту, і призначення відповідного підкадру керування низхідної лінії зв'язку для кожної сукупності підкадрів зворотної лінії зв'язку, призначеної транзитному мережевому сегменту. 28. Пристрій за п. 27, в якому компонент планування застосовує розподілену схему планування для виділення ресурсів радіозв'язку, при цьому базова станція визначає ресурси, які ретрансляційна станція може використовувати для планування для сукупності терміналів доступу, пов'язаних з ретрансляційною станцією, і ретрансляційна станція автономно виконує планування для терміналів доступу відносно цих ресурсів. 29. Пристрій за п. 27, в якому компонент планування використовує централізовану схему планування для виділення ресурсів радіозв'язку, при цьому базова станція визначає планування ресурсів для сукупності терміналів доступу, пов'язаних з ретрансляційною станцією. 30. Пристрій за п. 27, в якому компонент планування статично призначає ресурси кожному транзитному мережевому сегменту, при цьому суміжним транзитним мережевим сегментам призначаються ортогональні ресурси. 31. Пристрій за п. 27, в якому компонент планування перепризначує ресурси з часом на основі щонайменше одного з навантаження на кожний транзитний мережевий сегмент і диспропорції пропускної здатності. 32. Пристрій за п. 31, в якому компонент планування змінює статичне виділення ресурсів радіозв'язку за допомогою щонайменше одного з використання множини кадрів виключно для передачі сигналів керування, щонайменше одного з невідправлення і неприйому сигналу керування, і відстрочки відправлення щонайменше одного сигналу керування. 33. Пристрій за п. 32, в якому компонент планування змінює статичне виділення ресурсів на основі, щонайменше частково, щонайменше одного з частоти змін статичного виділення і при потребі більш гнучких виділень ресурсів. 34. Пристрій за п. 27, в якому компонент планування динамічно призначає ресурси кожному транзитному мережевому сегменту на основі, щонайменше частково, щонайменше одного з умов трафіку і каналу. 35. Пристрій за п. 34, в якому компонент планування приймає запит деякої кількості підкадрів від ретрансляційної станції, при цьому планування є динамічним на ретрансляційній станції. 36. Пристрій за п. 35, в якому запит включає в себе квітирування, і квітирування відправляється ретрансляційною станцією у відповідь на пакет, одержаний для термінала доступу в низхідному напрямку. 37. Пристрій за п. 35, в якому запит включає в себе щонайменше одне з часу очікування і необхідної кількості підкадрів. 38. Пристрій за п. 35, в якому ретрансляційна станція не може використовувати ресурси доти, поки не одержане квітирування запиту. 39. Пристрій за п. 27, в якому компонент планування застосовує щонайменше одне з: прозорого планування, при якому термінал доступу слухає безпосередньо базову станцію, а ретрансляційна станція не передає інформацію керування, і явного планування, при якому ретрансляційна станція передає інформацію керування. 40. Пристрій за п. 27, який додатково містить компонент штучного інтелекту, який забезпечує автоматизацію одного або більше аспектів пристрою. 17 UA 99642 C2 18 UA 99642 C2 19 UA 99642 C2 20 UA 99642 C2 21 UA 99642 C2 22 UA 99642 C2 23 UA 99642 C2 24 UA 99642 C2 25 UA 99642 C2 26 UA 99642 C2 27 UA 99642 C2 28
