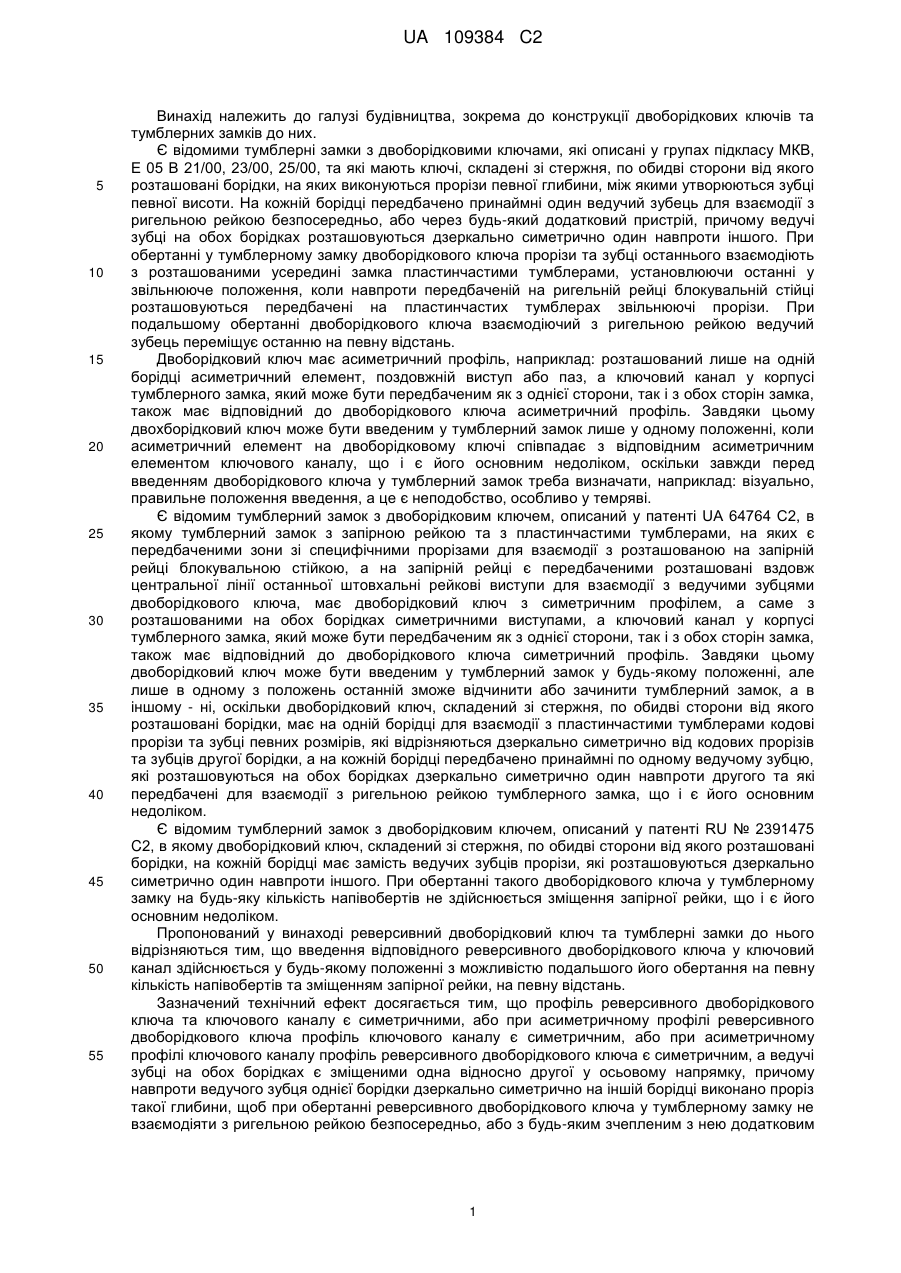

Реверсивний двоборідковий ключ та тумблерні замки до нього

Реферат: Двоборідковий ключ, складений зі стержня, по обидві сторони від якого розташовані борідки, на яких виконуються кодові прорізи та зубці певних розмірів для взаємодії з пластинчастими тумблерами, причому кодові прорізи та зубці однієї борідки відрізняються дзеркально симетрично від кодових прорізів та зубців другої борідки, на кожній борідці передбачено принаймні по одному ведучому зубцю, які розташовуються на обох борідках дзеркально симетрично один навпроти іншого та які передбачені для взаємодії з ригельною рейкою тумблерного замка безпосередньо, або через будь-який принаймні один рухомий елемент, причому ключовий канал та двоборідковий ключ виконані з можливістю введення останнього у тумблерний замок у будь-якому положенні, причому ведучі зубці на обох борідках є зміщеними один відносно іншого у осьовому напрямку, а навпроти ведучого зубця однієї борідки дзеркально симетрично на іншій борідці виконано проріз певної глибини. Ключ використовують у тумблерному замку з запірною рейкою та з пластинчастими тумблерами, на яких є зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, а на рейці розташовані вздовж центральної лінії останньої штовхальні рейкові виступи для взаємодії з ведучими зубцями ключа, запірна рейка має зміщені відносно своєї центральної лінії як по одну, так і по обидві сторони принаймні два штовхальних рейкових виступи. UA 109384 C2 (12) UA 109384 C2 UA 109384 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі будівництва, зокрема до конструкції двоборідкових ключів та тумблерних замків до них. Є відомими тумблерні замки з двоборідковими ключами, які описані у групах підкласу МКВ, Е 05 В 21/00, 23/00, 25/00, та які мають ключі, складені зі стержня, по обидві сторони від якого розташовані борідки, на яких виконуються прорізи певної глибини, між якими утворюються зубці певної висоти. На кожній борідці передбачено принаймні один ведучий зубець для взаємодії з ригельною рейкою безпосередньо, або через будь-який додатковий пристрій, причому ведучі зубці на обох борідках розташовуються дзеркально симетрично один навпроти іншого. При обертанні у тумблерному замку двоборідкового ключа прорізи та зубці останнього взаємодіють з розташованими усередині замка пластинчастими тумблерами, установлюючи останні у звільнююче положення, коли навпроти передбаченій на ригельній рейці блокувальній стійці розташовуються передбачені на пластинчастих тумблерах звільнюючі прорізи. При подальшому обертанні двоборідкового ключа взаємодіючий з ригельною рейкою ведучий зубець переміщує останню на певну відстань. Двоборідковий ключ має асиметричний профіль, наприклад: розташований лише на одній борідці асиметричний елемент, поздовжній виступ або паз, а ключовий канал у корпусі тумблерного замка, який може бути передбаченим як з однієї сторони, так і з обох сторін замка, також має відповідний до двоборідкового ключа асиметричний профіль. Завдяки цьому двохборідковий ключ може бути введеним у тумблерний замок лише у одному положенні, коли асиметричний елемент на двоборідковому ключі співпадає з відповідним асиметричним елементом ключового каналу, що і є його основним недоліком, оскільки завжди перед введенням двоборідкового ключа у тумблерний замок треба визначати, наприклад: візуально, правильне положення введення, а це є неподобство, особливо у темряві. Є відомим тумблерний замок з двоборідковим ключем, описаний у патенті UA 64764 С2, в якому тумблерний замок з запірною рейкою та з пластинчастими тумблерами, на яких є передбаченими зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, а на запірній рейці є передбаченими розташовані вздовж центральної лінії останньої штовхальні рейкові виступи для взаємодії з ведучими зубцями двоборідкового ключа, має двоборідковий ключ з симетричним профілем, а саме з розташованими на обох борідках симетричними виступами, а ключовий канал у корпусі тумблерного замка, який може бути передбаченим як з однієї сторони, так і з обох сторін замка, також має відповідний до двоборідкового ключа симетричний профіль. Завдяки цьому двоборідковий ключ може бути введеним у тумблерний замок у будь-якому положенні, але лише в одному з положень останній зможе відчинити або зачинити тумблерний замок, а в іншому - ні, оскільки двоборідковий ключ, складений зі стержня, по обидві сторони від якого розташовані борідки, має на одній борідці для взаємодії з пластинчастими тумблерами кодові прорізи та зубці певних розмірів, які відрізняються дзеркально симетрично від кодових прорізів та зубців другої борідки, а на кожній борідці передбачено принаймні по одному ведучому зубцю, які розташовуються на обох борідках дзеркально симетрично один навпроти другого та які передбачені для взаємодії з ригельною рейкою тумблерного замка, що і є його основним недоліком. Є відомим тумблерний замок з двоборідковим ключем, описаний у патенті RU № 2391475 C2, в якому двоборідковий ключ, складений зі стержня, по обидві сторони від якого розташовані борідки, на кожній борідці має замість ведучих зубців прорізи, які розташовуються дзеркально симетрично один навпроти іншого. При обертанні такого двоборідкового ключа у тумблерному замку на будь-яку кількість напівобертів не здійснюється зміщення запірної рейки, що і є його основним недоліком. Пропонований у винаході реверсивний двоборідковий ключ та тумблерні замки до нього відрізняються тим, що введення відповідного реверсивного двоборідкового ключа у ключовий канал здійснюється у будь-якому положенні з можливістю подальшого його обертання на певну кількість напівобертів та зміщенням запірної рейки, на певну відстань. Зазначений технічний ефект досягається тим, що профіль реверсивного двоборідкового ключа та ключового каналу є симетричними, або при асиметричному профілі реверсивного двоборідкового ключа профіль ключового каналу є симетричним, або при асиметричному профілі ключового каналу профіль реверсивного двоборідкового ключа є симетричним, а ведучі зубці на обох борідках є зміщеними одна відносно другої у осьовому напрямку, причому навпроти ведучого зубця однієї борідки дзеркально симетрично на іншій борідці виконано проріз такої глибини, щоб при обертанні реверсивного двоборідкового ключа у тумблерному замку не взаємодіяти з ригельною рейкою безпосередньо, або з будь-яким зчепленим з нею додатковим 1 UA 109384 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристроєм, тобто щоб здійснювати холостий напівоберт без переміщення ригельної рейки на певну відстань, або щоб здійснювати навперемінне переміщення окремих пересувних рейок. Далі винахід описується за допомогою креслень, які представлені на фігурах 1-32. Фіг. 1 показує загальний вид реверсивного двоборідкового ключа Фіг. 2 показує профіль реверсивного двоборідкового ключа Фіг. З показує профіль ключового каналу Фіг. 4 показує холостий напівоберт реверсивного двоборідкового ключа у тумблерному замку Фіг. 5 показує вид знизу запірної рейки Фіг. 6 показує робочий напівоберт реверсивного двоборідкового ключа у тумблерному замку Фіг. 7 показує варіант реверсивного двоборідкового ключа Фіг. 8 показує профіль варіанта ключового каналу Фіг. 9 показує вид зліва варіанта реверсивного двоборідкового ключа у тумблерному замку Фіг. 10 показує варіант профілю реверсивного двоборідкового ключа Фіг. 11 показує варіант профілю ключового каналу Фіг. 12 показує варіант профілю реверсивного двоборідкового ключа Фіг. 13 показує варіант профілю ключового каналу Фіг. 14 показує варіант тумблерного замка з підйомником Фіг. 15 показує теж саме при робочому напівоберті Фіг. 16 показує вид знизу запірної рейки з підйомником Фіг. 17 показує варіант тумблерного замка з підйомником Фіг. 18 показує вид знизу варіанта запірної рейки з підйомником Фіг. 19 показує варіант тумблерного замка з підйомником Фіг. 20 показує варіант тумблерного замка з боковим важелем Фіг. 21 показує теж саме при робочому напівоберті Фіг. 22 показує теж саме при закінчені робочого напівоберту Фіг. 23 показує вид знизу запірної рейки з боковим важелем Фіг. 24 показує варіант тумблерного замка з прямим важелем Фіг. 25 показує теж саме при робочому напівоберті Фіг. 26 показує варіант тумблерного замка з навперемінним зчепленням Фіг. 27 показує вертикальний розріз по перемикачу руху вид справа Фіг. 28 показує пластинчастий тумблер Фіг. 29 показує варіант тумблерного замка з навперемінним зчепленням з реверсивним двоборідковим ключем Фіг. 30 показує теж саме по закінченні першого напівоберту Фіг. 31 показує теж саме на початку другого напівоберту Фіг. 32 показує теж саме усередині другого напівоберту Відносно фіг. 1 та 2 реверсивний двоборідковий ключ 1 складається зі стержня 2, лівої борідки 3 та правої борідки 4. На обох борідках симетрично відносно осі стержня 2 виконані поздовжні лівий та правий пази 5 та 6 відповідно. На борідках 3 та 4 передбачені зміщені один відносно іншого лівий ведучий зубець 7 та правий ведучий зубець 8, причому навпроти лівого ведучого зубця 7 дзеркально симетрично на правій борідці 4 виконано правий холостий проріз 9, а навпроти правого ведучого зубця 8 дзеркально симетрично на лівій борідці 3 виконано лівий холостий проріз 10. Далі, як і в усіх звичайних тумблерних замках із звичайними двоборідковими ключами, на кожній борідці передбачені кодові зубці та прорізи 11 для взаємодії з пластинчастими тумблерами 12. Відносно фіг. 3 у передній стінці 13 та у задній стінці 14 корпусу тумблерного замка передбачено ключовий канал 15, який відповідно до поздовжніх лівого та правого пазів 5 та 6 реверсивного двоборідкового ключа 1 має принаймні один передній спрямовуючий виступ 16 та принаймні один задній спрямовуючий виступ 17 відповідно, які дозволяють реверсивному двоборідковому ключу 1 при будь-якому положенні входити у ключовий канал 15 крізь передню стінку 13 або задню стінку 14 та зупинятися при повному введенні його у тумблерний замок. Відносно фіг. 4 та 5 запірна рейка 18 для взаємодії з ведучими зубцями реверсивного двохборідкового ключа 1 має зміщені відносно свого центру у осьовому напрямку принаймні два виступи: лівий штовхальний рейковий виступ 19 та правий штовхальний рейковий виступ 20, між якими може знаходитись принаймні один проміжний штовхальний рейковий виступ 21, причому якщо кількість останніх є непарною, то лівий 19 та правий 20 штовхальні рейкові виступи є зміщеними відносно центру запірної рейки 18 по обидві сторони та правий штовхальний рейковий виступ 20 може взаємодіяти лише з правим ведучим зубцем 8 при введенні реверсивного двоборідкового ключа 1 крізь передню стінку 13 та обертанні його у 2 UA 109384 C2 5 10 15 20 25 30 35 40 45 50 55 60 тумблерному замку, а лівий штовхальний рейковий виступ 19 може взаємодіяти відповідно лише з лівим ведучим зубцем 7, а якщо кількість проміжних штовхальних рейкових виступів 21 є парною, або останні взагалі відсутні, то лівий 19 та правий 20 штовхальні рейкові виступи є зміщеними відносно центру запірної рейки 18 по одну сторону. Проміжні штовхальні рейкові виступи 21 можуть взаємодіяти як з лівим, так і з правим ведучими зубцями 7 та 8. Для цього товщина проміжного штовхального рейкового виступу 21 є більшою, ніж товщина лівого або правого штовхального рейкового виступу 19 або 20. Кодові зубці та прорізи 11 на лівій борідці 3 відрізняються від подібних на правій борідці 4, тому при невірному введенні реверсивного двоборідкового ключа 1 у тумблерний замок крізь передню стінку 13 та при подальшому його обертанні, коли кодові зубці та прорізи 11 лівої борідки 3 взаємодіючи з пластинчастими тумблерами 12 встановлюють останні у невірне для цього напівоберту положення, при якому передбачені на пластинчастих тумблерах 12 звільнюючи прорізи 22 розташовуються не навпроти встановленої на запірній рейці 18 блокувальної стійки 23, причому пластинчасті тумблери 12 рухаються відносно останньої завдяки передбаченим на них прохідним прорізам 24, реверсивний двоборідковий ключ 1 робить холостий напівоберт, оскільки лівий ведучий зубець 7 не має можливості взаємодіяти з правим штовхальним рейковим виступом 20, оскільки навпроти останнього знаходиться лівий холостий проріз 10. Зробивши холостий напівоберт реверсивний двоборідкобий ключ 1 встановлюється у положення вірного введення. Відносно фіг. 6 при вірному введенні реверсивного двоборідкового ключа 1 у тумблерний замок крізь передню стінку 13 та при подальшому його обертанні, коли кодові зубці та прорізи 11 правої борідки 4 взаємодіючи з пластинчастими тумблерами 12 встановлюють останні у вірне для цього напівоберту положення, при якому звільнюючи прорізи 22 розташовуються навпроти блокувальної стійки 23, правий ведучий зубець 8 взаємодіє з правим штовхальним рейковим виступом 20 та пересуває запірну рейку 18 на певну відстань. Далі тумблерний замок працює як і всі інші замки, причому в даній конструкції реверсивний двоборідковий ключ 1 може робити як парну, так і непарну кількість робочих напівобертів. Відносно фіг. 7, 8 та 9 реверсивний двоборідковий ключ 1 на осі 2 принаймні з однієї сторони має принаймні одну фіксуючу виїмку 25 для взаємодії принаймні з одним пластинчастим тумблером 12, який при будь-кому положенні запірної рейки 18, або лише у проміжних положеннях останньої, під дією своєї пружини виходить у ключовий канал 15, а вісь 2 може мати більш загострений кінець 26. При введенні у тумблерний замок реверсивного двоборідкового ключа 1, або після здійснення останнім першого робочого напівоберту, пластинчастий тумблер 12 потрапляє у фіксуючу виїмку 25 та утримує реверсивний двоборідковий ключ 1 від випадкового вискакування, причому краї фіксуючої виїмки 25 можуть бути нахиленими, прямими або комбінованими. Відносно фіг. 10 та 11 реверсивний двоборідковий ключ 1 принаймні на одній своїй борідці має поздовжній виступ 27, а відповідно до нього принаймні на передній стінці 13 корпусу тумблерного замка у ключовому каналі 15 має два симетричних відносно осі останнього лівий 28 та правий 29 спрямовуючі пази. Відносно фіг. 12 та 13 реверсивний двоборідковий ключ 1 має симетричні відносно своєї осі ліву 3 та праву 4 борідки, а принаймні на передній стінці 13 корпусу тумблерного замка виконано подібний профілю останнього ключовий канал 15.' Вищеописана конструкція тумблерного замка має один недолік. Якщо після здійснення першого напівоберту витягнути реверсивний двоборідковий ключ з тумблерного замка і вставити його назад іншою стороною, то він не буде спрацьовувати, оскільки знаходитиметься у зоні ключового каналу 15 проміжний штовхальний рейковий виступ 21 може взаємодіяти як з лівим 7, так і з правим 8 ведучими зубцями і реверсивний двоборідковий ключ 1 не зможе зробити холостий напівоберт. Для усунення цього недоліку далі описуватимуться інші конструкції тумблерного замка до реверсивного двоборідкового ключа 1. Відносно фіг. 14, 15 та 16 запірна рейка 18 додатково має підйомник 30 проміжних штовхальних виступів 21, який міститься на самій запірній рейці 18, або в передбачених на ній спеціальних пазах 31, є підпертим проти дії пружини (на фіг. не указана) у напрямку до ключового каналу 15, та містить у собі сам проміжний штовхальний рейковий виступ 21 та з'єднані з ним або виконані з останнім як одне ціле ліве підйомне крило 32 та праве підйомне крило 33. Ліве 32 та праве 33 підйомні крила є зміщеними один відносно іншого у осьовому напрямку, причому ліве підйомне крило 32 міститься перед лівим штовхальним рейковим виступом 19, а праве підйомне крило 33 міститься поза правим штовхальним рейковим виступом 20. При введенні реверсивного двоборідкового ключа 1 у тумблерний замок у правильному положенні і подальшому його обертанні підйомник 30 не буде спрацьовувати і тумблерний замок буде працювати за вищеописаним принципом, а при введенні реверсивного 3 UA 109384 C2 5 10 15 20 25 30 35 40 45 50 55 60 двоборідкового ключа 1 у тумблерний замок у неправильному положенні, причому у зоні ключового каналу може знаходитись будь-який з рейкових виступів, підйомник 30 буде підійматись проти дії пружини разом з проміжним штовхальним рейковим виступом 21 у проріз 34 запірної рейки 18, оскільки правий ведучий зубець 8 буде взаємодіяти з правим підйомним крилом 33, або лівий ведучий зубець 10 буде взаємодіяти з лівим підйомним крилом 32, і реверсивний двоборідковий ключ 1 зробить холостий напівоберт при будь-якому положенні запірної рейки 18. Відносно фіг. 17 підйомник 30 може мати у своєму складі також лівий 19 та правий 20 штовхальні рейкові виступи, які при спрацьовуванні останнього також підіймаються разом з проміжними штовхальними рейковими зубцями 21. При здійсненні робочого напівоберту лівий 7 або правий 8 ведучий зубець реверсивного двоборідкового ключа 1 можуть частково підіймати будь-який штовхальний рейковий виступ, тому для його повернення назад або для запобігання цьому на штовхальних рейкових виступах передбачені уловлюючи виїмки 35, які утворюють на останніх повертаючі виступи 36, відповідно до яких на борідках 3 та 4 та, або на ведучих зубцях 7 та 8 можуть бути передбачені відповідні зачіплюючі виступи та виїмки. Відносно фіг. 18 підйомник 30 може складатись з двох окремих пластин, які містяться на самій запірній рейці 18 або у її середині, незалежні єдина від одної або з'єднані між собою, підперті за допомогою пружин (на фіг. не указані) у напрямку до ключового каналу 15 кожна окремо або разом, причому одна пластина містить у собі ліве підйомне крило 32, проміжний штовхальний рейковий виступ 21 та правий штовхальний рейковий виступ 20, а друга пластина містить у собі лівий штовхальний рейковий виступ 19, проміжний штовхальний рейковий виступ 21 та праве підйомне крило 33. Відносно фіг. 19 запірна рейка 18 та підйомник 30 між лівим 19 та правим 20 штовхальними рейковими виступами мають два проміжних штовхальних рейкових виступи 21, тобто парну їх кількість, тому лівий 19 та правий 20 штовхальні рейкові виступи зміщені відносно центру запірної рейки 18 по одну сторону, а між двома проміжними штовхальними рейковими виступами 21 міститься проміжне підйомне крило 37, причому у ряду зліва на право, або навпаки кожне наступне підйомне крило є зміщеним у осьовому напрямку відносно попереднього. У даному випадку тумблерний замок працює на три робочих напівоберту. Усі вище описані конструкції тумблерного замка мають один недолік. Для відкриття або зачинення тумблерного замка необхідно здійснювати більшу кількість напівобертів реверсивним двоборідковим ключем 1, оскільки додається холостий напівоберт. Для усунення цього недоліку далі описуватимуться інші конструкції тумблерного замка до реверсивного двоборідкового ключа 1. Відносно фіг. 20, 21, 22 та 23 у тумблерному замку поруч з запірною рейкою 18 міститься боковий важіль 38, який встановлюється з можливістю обертання на боковій осі 39, котра кріпиться на корпусі тумблерного замка приблизно на горизонтальній лінії ключового каналу 15 ліворуч або праворуч від останнього. Боковий важіль 38, який може заходитися частково у спеціальному пазу 40 на запірній рейці 18, або безпосередньо на останній, зверху, та знизу від ключового каналу 15 має зміщенні один відносно другого у осьовому напрямку верхній штовхальний важільний виступ 41 та нижній штовхальний важільний виступ 42 відповідно, взаємодія верхнього 41 та нижнього 42 штовхальних важільних виступів бокового важеля 38 з реверсивним двоборідковим ключем 1 аналогічна взаємодії останнього зі штовхальними виступами запірної рейки 18. Боковий важіль 38 та запірна рейка 18 взаємодіють між собою за допомогою передаточного вузла, який складається з передаточного виступу 43, який може розташовуватись як на боковому важелі 38, так і на запірній рейці 18, та передаточного прорізу 44, який може розташовуватися як на запірній рейці 18, так і на боковому важелі 38 відповідно. Передаточний вузол знаходиться від бокової осі 39 на відстані, яка є більшою, ніж відстань від будь-якого керуючого виступу до останньої, що дає можливість запірній рейці 18 при здійсненні робочого напівоберту реверсивним двоборідковим ключем 1 пересуватись на більшу відстань, ніж при взаємодії останнього безпосередньо з запірною рейкою 18, наприклад: на відстань, необхідну для повного відкриття або закриття тумблерного замка. Відносно фіг. 24 та 25 у тумблерному замку поряд з запірною рейкою 18 міститься прямий важіль 45, який встановлюється з можливістю обертання на вертикальній осі 46, котра кріпиться на корпусі тумблерного замка приблизно на вертикальній лінії ключового каналу 15. Прямий важіль 45 має лівий штовхальний важільний виступ 47 та правий штовхальний важільний виступ 48, які є зміщеними відносно центру запірної рейки 18 по одну сторону, якщо між ними відсутні проміжні штовхальні виступи, або їх кількість є парною. При наявності непарної кількості проміжних штовхальних виступів між лівим 47 та правим 48 штовхальними важільними виступами останні є зміщеними по обидві сторони від центру запірної рейки 18, тобто, або є 4 UA 109384 C2 5 10 15 20 25 30 35 40 45 50 зміщеними один відносно іншого у осьовому напрямку. При наявності між лівим 47 та правим 48 штовхальними важільними виступами проміжних штовхальних виступів більшої товщини у тумблерному замку цієї конструкції може мати місце описаний вище підйомник проміжних штовхальних виступів. Взаємодія лівого 47 та правого 48 штовхальних важелевих виступів прямого важеля 45 з реверсивним двоборідковим ключем 1 аналогічна взаємодії останнього зі штовхальними виступами запірної рейки 18. Взаємодія прямого важеля 45 з запірною рейкою 18 аналогічна взаємодії останньої з боковим важелем 38. Усі вище описані конструкції тумблерних замків придатні як до замків з пластинчастими тумблерами, що не рухаються за переміщенням запірної рейки, так і до замків з пластинчастими тумблерами, що рухаються за переміщенням запірної рейки та працюють за принципом наявності холостого напівоберту реверсивного двоборідкового ключа 1. Відносно фіг. 26-32 у тумблерному замку передбачено на місці звичайної запірної рейки 18 дві окремі пересувні рейки: передня 49 та задня 50, кожна зі своїми штовхальними рейковими виступами 51 та 52 відповідно, та кожна зі своєю блокувальною стійкою 53 та 54 відповідно. Також у тумблерному замку передбачено зміщену запірну рейку 55 з перемикачем руху 56, який забезпечує зчеплення останньої або з передньою пересувною рейкою 49, або з задньою пересувною рейкою 50. Додатково у тумблерному замку передбачено знаходиться частково у зоні ключового каналу 15 та контактуючий з перемикачем руху 56 перемикаючий тумблер 57. Пластинчасті тумблери 12 до цього тумблерного замка мають специфічну конструкцію, а саме мають дві окремі зони зі звільнюючими 22 та прохідними 24 прорізами для першої блокувальної стійки 53 та другої блокувальної стійки 54 відповідно (фіг. 28). Дана конструкція тумблерного замка працює за принципом навперемінного зчеплення передньої 49 та задньої 50 пересувної рейки зі зміщеною запірною рейкою 55. При будь-якому вихідному положенні реверсивного двоборідкового ключа 1 та при подальшому його обертанні пересуватися може лише одна з двох пересувних рейок: або Передня пересувна рейка 49, взаємодіючи з правим ведучим зубцем 8, або задня пересувна рейка 50, взаємодіючи з лівим ведучим зубцем 7. У вихідному положенні зміщена запірна рейка 55 зчеплена, наприклад, з задньою пересувною рейкою 50 (фіг. 26, 27, 29 та 30). Тоді при обертанні реверсивного двоборідкового ключа 1 у тумблерному замку із вихідного положення, коли лівий ведучий зубець 7 штовхає задню пересувну рейку 50, разом з нею також пересувається і зміщена запірна рейка 55 (фіг. 29). При подальшому обертанні реверсивного двоборідкового ключа 1 до початку взаємодії правого ведучого зубця 8 з передньою пересувною рейкою 49, наприклад, лівий ведучий зубець 7 натискає на перемикаючий тумблер 57, який взаємодіючи з перемикачем руху 56 відчіплює задню пересувну рейку 50 від зміщеної пересувної рейки 55 та зчіплює останню з передньою пересувною рейкою 49 (фіг. 31), і тоді при подальшому штовханні правим ведучим зубцем 8 передньої пересувної рейки 49 разом з останньою пересувається І зміщена запірна рейка 55 (фіг. 32). По закінченні цього напівоберту перемикач руху 56 під дією пружини (на фіг. не указана) повертається у вихідне положення. Таким чином при переміщенні обох пересувних рейок на відстань, що приблизно дорівнюється одному напівоберту реверсивного двоборідкового ключа 1, зміщена запірна рейка 55 переміщується на відстань, що приблизно дорівнюється двом напівобертам реверсивного двоборідкового ключа 1. Переміщення передньої 49 та задньої 60 пересувних рейок може здійснюватись у будь-якій послідовності. Реверсивний двоборідковий ключ 1 може здійснювати будь-яку кількість напівобертів, як парну, так і непарну. Додатково у цьому тумблерному замку може бути передбачено обмежувач руху 58, який не дає можливості пересувним рейкам 49 та 50 переміщуватися одна відносно іншої на відстань, що перебільшує переміщення при здійсненні одного напівоберту реверсивного двоборідкового ключа 1. Описана на фіг. 26-32, конструкція тумблерного замка працює за принципом навперемінного переміщення окремих пересувних рейок та може комбінуватись з будь-якою конструкцією тумблерного замка, працюючого за принципом холостого напівоберту реверсивного двоборідкового ключа 1. Наприклад: додатково до або замість пересувних рейок 49 та 50 можуть бути використані бокові або прямі важелі, на будь-якій пересувній рейці можуть бути застосованими підйомники проміжних штовхальних виступів, також може бути застосованим утримувач реверсивного двоборідкового ключа 1 від випадкового вискакування. 55 ФОРМУЛА ВИНАХОДУ 60 1. Двоборідковий ключ, який складений зі стержня, по обидві сторони від якого розташовані борідки, на яких виконуються кодові прорізи та зубці певних розмірів для взаємодії з пластинчастими тумблерами, причому кодові прорізи та зубці однієї борідки відрізняються 5 UA 109384 C2 5 10 15 20 25 30 35 40 45 50 55 60 дзеркально симетрично від кодових прорізів та зубців другої борідки, на кожній борідці передбачено принаймні по одному ведучому зубцю, які розташовуються на обох борідках дзеркально симетрично один навпроти іншого та які передбачені для взаємодії з ригельною рейкою тумблерного замка безпосередньо або через будь-який принаймні один рухомий елемент, причому ключовий канал та двоборідковий ключ виконані з можливістю введення останнього у тумблерний замок у будь-якому положенні, який відрізняється тим, що ведучі зубці на обох борідках є зміщеними один відносно іншого у осьовому напрямку, причому навпроти ведучого зубця однієї борідки дзеркально симетрично на іншій борідці виконано проріз певної глибини. 2. Двоборідковий ключ за п. 1, який відрізняється тим, що величина зміщення ведучих зубців один відносно іншого у осьовому напрямку є різною та/або сягає приблизно довжини самої борідки. 3. Двоборідковий ключ за п. 1 або 2, який відрізняється тим, що на його осі принаймні з однієї сторони передбачено принаймні одну фіксуючу виїмку для взаємодії принаймні з одним пластинчастим тумблером, який встановлено з можливістю часткового виходу у ключовий канал під дією своєї пружини, причому краї фіксуючої виїмки виконані нахиленими. 4. Двоборідковий ключ за будь-яким з пп. 1-3, який відрізняється тим, що наборідках принаймні у місці розташування ведучих зубців передбачені зміщені до країв зачіплюючі профільні виступи та/або виїмки. 5. Тумблерний замок з запірною рейкою та з пластинчастими тумблерами, на яких є передбаченими зони зі специфічними прорізами для взаємодії з розташованою на запірній рейці блокувальною стійкою, а на запірній рейці є передбаченими розташовані вздовж центральної лінії останньої штовхальні рейкові виступи для взаємодії з ведучими зубцями двоборідкового ключа, який відрізняється тим, що запірна рейка має зміщені відносно своєї центральної лінії як по одну, так і по обидві сторони принаймні два штовхальних рейкових виступи. 6. Тумблерний замок за п. 5, який відрізняється тим, що між двома зміщеними відносно центральної лінії запірної рейки штовхальними рейковими виступами передбачено принаймні один проміжний штовхальний рейковий виступ більшого розміру. 7. Тумблерний замок за п. 5 або 6, який відрізняється тим, що містить у собі принаймні один пластинчастий тумблер, який принаймні в одному положенні запірної рейки під дією своєї пружини частково виходить у ключовий канал. 8. Тумблерний замок з запірною рейкою та з пластинчастими тумблерами, який відрізняється тим, що на запірній рейці передбачено принаймні один підйомник проміжних штовхальних виступів, який встановлено з можливістю зміщення вздовж запірної рейки, який є підпертим проти дії пружини у напрямку до ключового каналу та який містить у собі проміжний штовхальний рейковий виступ та з'єднані з ним або виконані з останнім як одне ціле підйомні крила, які розташовуються по обидві сторони від проміжного штовхального рейкового виступу та є зміщеними по обидві сторони від центру запірної рейки. 9. Тумблерний замок за п. 8, який відрізняється тим, що один підйомник проміжних штовхальних виступів вміщує у собі декілька проміжних штовхальних рейкових виступів та принаймні одне зміщене відносно центру запірної рейки підйомне крило, яке розташовується між двома сусідніми проміжними штовхальними рейковими виступами. 10. Тумблерний замок за п. 8 або 9, який відрізняється тим, що на штовхальних рейкових виступах біля місця з'єднання їх з запірною рейкою є передбаченими уловлюючі виїмки, які утворюють на самих штовхальних рейкових виступах повертаючі виступи, котрі взаємодіють з зачіплюючими профільними виступами та виїмками реверсивного двоборідкового ключа. 11. Тумблерний замок за будь-яким з пп. 8-10, який відрізняється тим, що підйомник штовхальних виступів є складеним принаймні з двох окремих пластин. 12. Тумблерний замок з запірною рейкою та з пластинчастими тумблерами, який відрізняється тим, що поруч з запірною рейкою або у спеціальному пазу на ній міститься боковий важіль, який встановлюється з можливістю обертання на боковій осі, яка кріпиться на корпусі тумблерного замка приблизно на горизонтальній лінії ключового каналу ліворуч або праворуч від останнього, причому сам боковий важіль зверху та знизу від ключового каналу має зміщені у осьовому напрямку один відносно іншого та/або по різні сторони відносно центру запірної рейки верхній та нижній штовхальні важільні виступи, а у зоні запірної рейки має взаємодіючий з останньою передаточний вузол, який знаходиться від бокової осі на відстані, яка є більшою, ніж відстань від останньої до будь-якого штовхального важільного виступу, та який складається з передаточного виступу та передаточного прорізу, які розташовуються як на боковому важелі, так і на запірній рейці. 6 UA 109384 C2 5 10 15 20 25 30 13. Тумблерний замок з запірною рейкою та з пластинчастими тумблерами, який відрізняється тим, що поруч з запірною рейкою або у спеціальному пазу на ній міститься прямий важіль, який встановлюється з можливістю обертання на вертикальній осі, яка кріпиться на корпусі тумблерного замка приблизно на вертикальній лінії ключового каналу, причому сам прямий важіль має зміщені відносно центру запірної рейки як по одну, так і по обидві сторони принаймні два, лівий та правий штовхальні важільні виступи, а у зоні запірної рейки має взаємодіючий з останньою передаточний вузол, який знаходиться від вертикальної осі на відстані, яка є більшою, ніж відстань від останньої до будь-якого штовхального важільного виступу, та який складається з передаточного виступу та передаточного прорізу, які розташовуються як на прямому важелі, так і на запірній рейці. 14. Тумблерний замок за п. 13, який відрізняється тим, що прямий важіль має між лівим та правим штовхальними важільними виступами принаймні один проміжний штовхальний виступ більшої товщини. 15. Тумблерний замок за п. 13 або 14, який відрізняється тим, що прямий важіль має принаймні один підйомник проміжних штовхальних виступів. 16. Тумблерний замок з запірною рейкою та з пластинчастими тумблерами, який відрізняється тим, що у тумблерному замку на місці звичайної запірної рейки передбачено дві окремі пересувні рейки, кожна зі своїми штовхальними рейковими виступами та кожна зі своєю блокувальною стійкою, а запірна рейка є зміщеною від зони ключового каналу та містить у собі перемикач руху, який забезпечує зчеплення останньої або з одною, або з іншою пересувною рейкою, та який контактує з перемикаючим тумблером, який частково знаходиться у зоні ключового каналу та який розташовується навпроти одної з двох пересувних рейок, причому принаймні один пластинчастий тумблер має принаймні дві окремі зони зі специфічними прорізами для взаємодії з окремими блокувальними стійками окремих пересувних рейок. 17. Тумблерний замок за п. 16, який відрізняється тим, що містить у собі обмежувач руху окремих пересувних рейок одна відносно іншої. 18. Тумблерний замок за п. 16 або 17, який відрізняється тим, що додатково до/або замість окремих пересувних рейок має бокові або прямі важелі, 19. Тумблерний замок за будь-яким з пп. 16-18, який відрізняється тим, що принаймні одна пересувна рейка має принаймні один підйомник проміжних штовхальних виступів. 7 UA 109384 C2 8 UA 109384 C2 9 UA 109384 C2 10 UA 109384 C2 11 UA 109384 C2 12 UA 109384 C2 13 UA 109384 C2 14 UA 109384 C2 15 UA 109384 C2 16 UA 109384 C2 17 UA 109384 C2 18 UA 109384 C2 19 UA 109384 C2 20 UA 109384 C2 21 UA 109384 C2 22 UA 109384 C2 23 UA 109384 C2 24 UA 109384 C2 25 UA 109384 C2 26 UA 109384 C2 27 UA 109384 C2 28
