Циліндричний замок з рознімними стопорними дисками та плоский ключ до нього

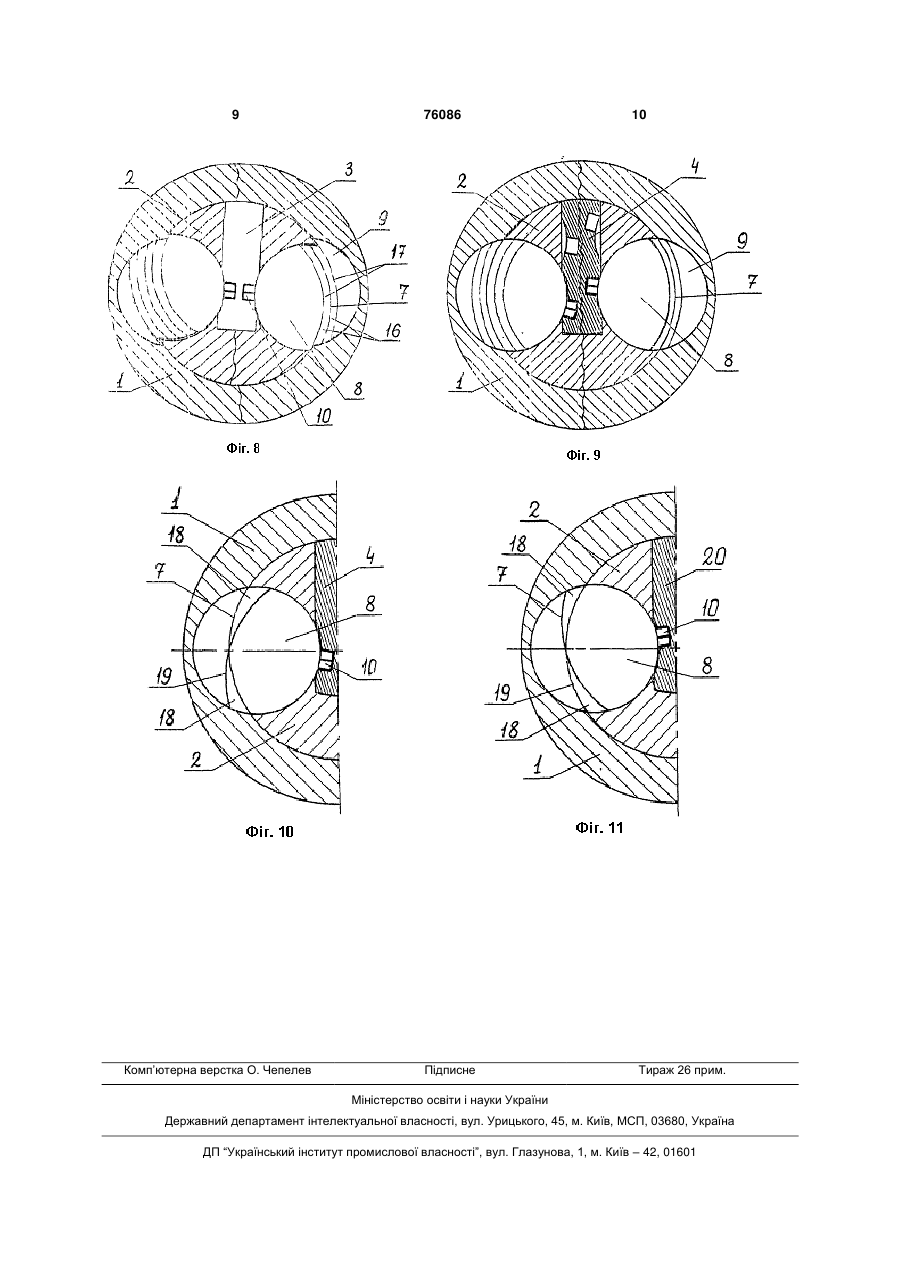

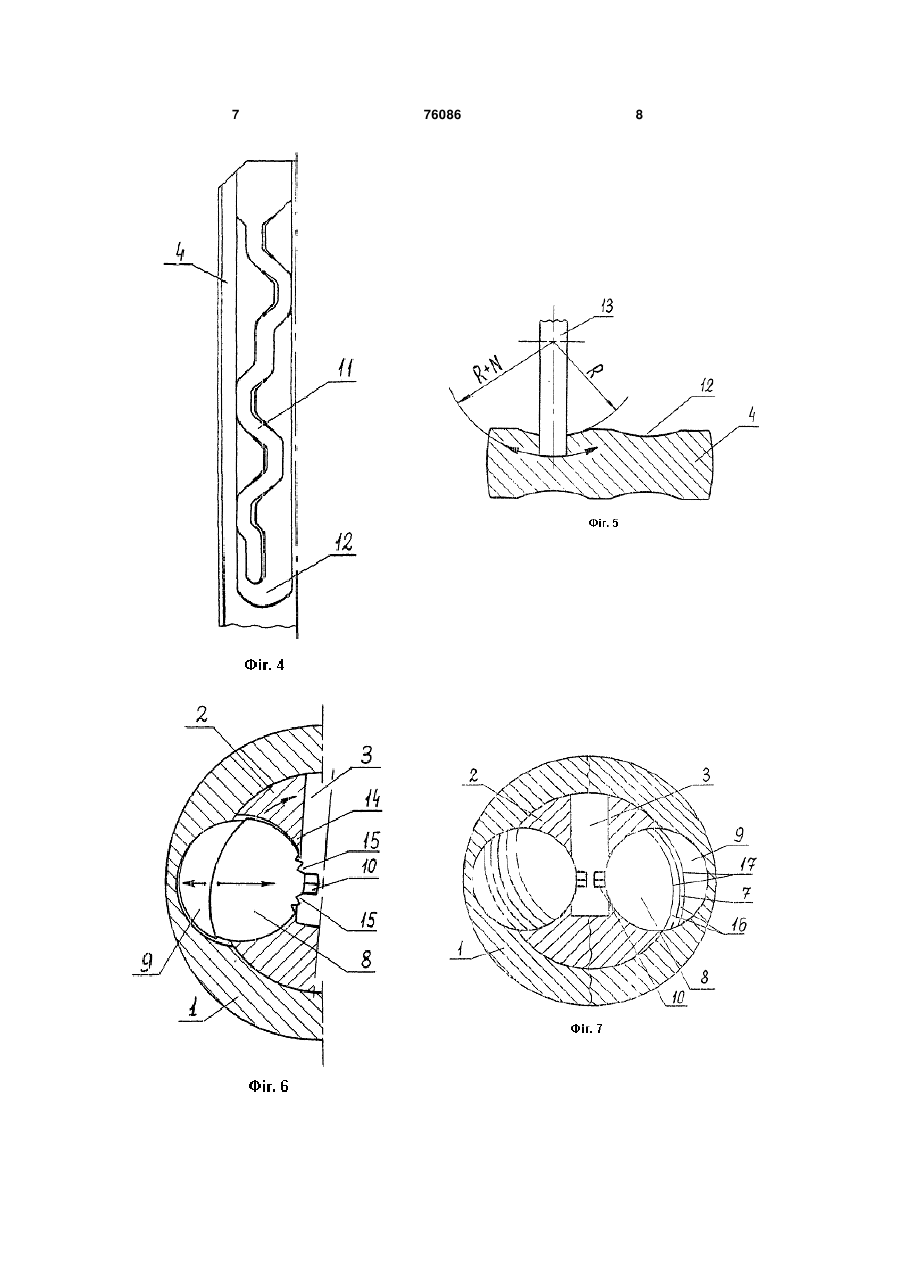

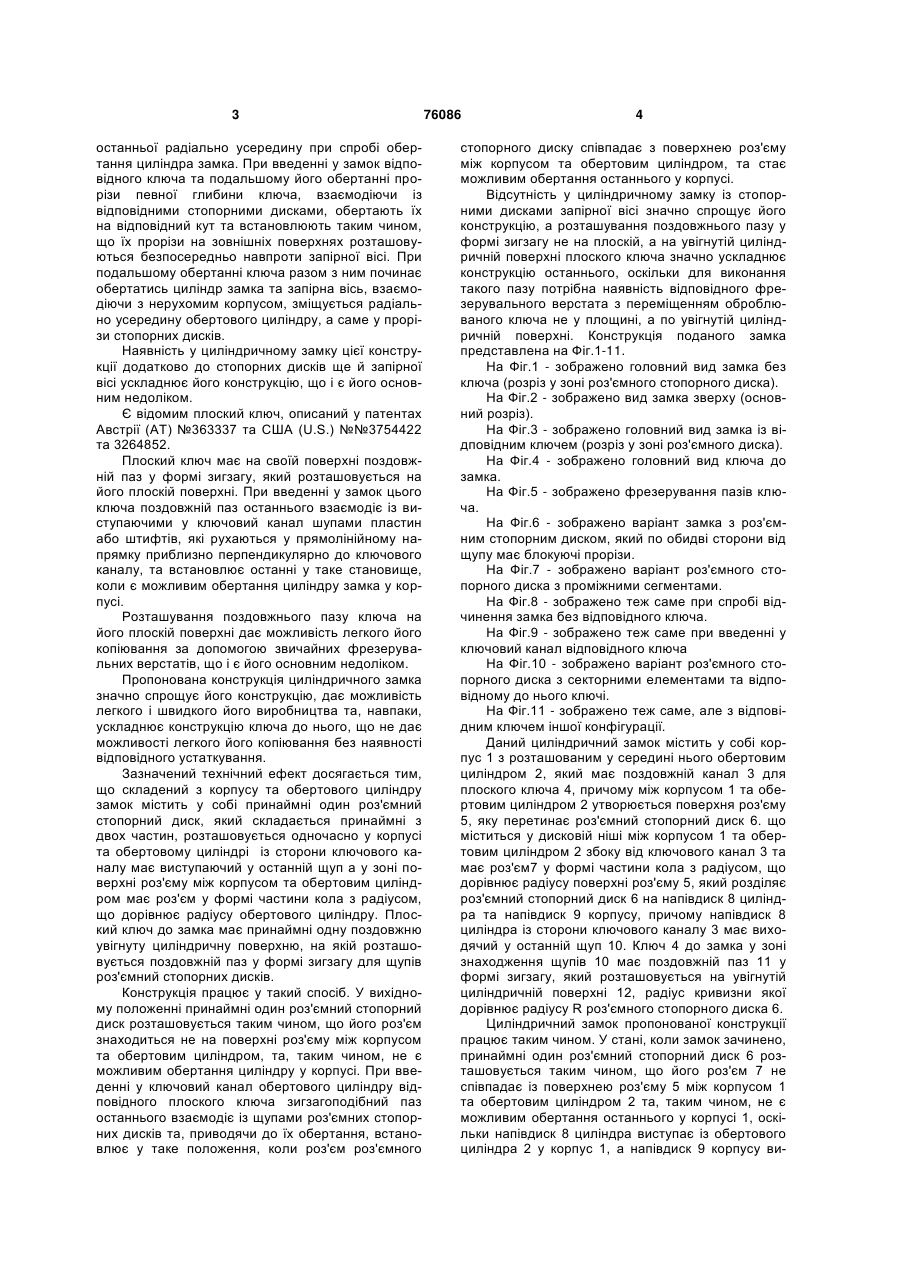

1. Циліндричний замок, що містить у собі корпус з аксіальним отвором, у якому з можливістю обертання розташований обертовий циліндр, усередині якого розташовані декілька стопорних дисків, які мають усередині відмінні від кола отвори для ключа, а на зовнішній поверхні мають прорізи для запірної осі, яка розташовується між корпусом та обертовим циліндром, який відрізняється тим, що має принаймні один рознімний стопорний диск, що міститься у дисковій ніші між корпусом та обертовим циліндром з боку від поздовжнього ключового каналу та має рознім у формі частини кола з радіусом, що дорівнює радіусу поверхні розніму між корпусом та обертовим циліндром, який розділяє рознімний стопорний диск на півдиск циліндра та півдиск корпусу, причому півдиск циліндра із сторони ключового каналу має щуп, який виходить в ключовий канал. 2. Циліндричний замок за п. 1, який відрізняється тим, що між півдиском циліндра та півдиском корпусу знаходиться принаймні один проміжний сегмент, котрий утворює принаймні один додатковий рознім, який при будь-якому обертовому стані рознімного стопорного диска не співпадає з поверхнею розніму між корпусом та обертовим циліндром. C2 2 (11) 1 3 останньої радіально усередину при спробі обертання циліндра замка. При введенні у замок відповідного ключа та подальшому його обертанні прорізи певної глибини ключа, взаємодіючи із відповідними стопорними дисками, обертають їх на відповідний кут та встановлюють таким чином, що їх прорізи на зовнішніх поверхнях розташовуються безпосередньо навпроти запірної вісі. При подальшому обертанні ключа разом з ним починає обертатись циліндр замка та запірна вісь, взаємодіючи з нерухомим корпусом, зміщується радіально усередину обертового циліндру, а саме у прорізи стопорних дисків. Наявність у циліндричному замку цієї конструкції додатково до стопорних дисків ще й запірної вісі ускладнює його конструкцію, що і є його основним недоліком. Є відомим плоский ключ, описаний у патентах Австрії (AT) №363337 та США (U.S.) №№3754422 та 3264852. Плоский ключ має на своїй поверхні поздовжній паз у формі зигзагу, який розташовується на його плоскій поверхні. При введенні у замок цього ключа поздовжній паз останнього взаємодіє із виступаючими у ключовий канал шупами пластин або штифтів, які рухаються у прямолінійному напрямку приблизно перпендикулярно до ключового каналу, та встановлює останні у таке становище, коли є можливим обертання циліндру замка у корпусі. Розташування поздовжнього пазу ключа на його плоскій поверхні дає можливість легкого його копіювання за допомогою звичайних фрезерувальних верстатів, що і є його основним недоліком. Пропонована конструкція циліндричного замка значно спрощує його конструкцію, дає можливість легкого і швидкого його виробництва та, навпаки, ускладнює конструкцію ключа до нього, що не дає можливості легкого його копіювання без наявності відповідного устаткування. Зазначений технічний ефект досягається тим, що складений з корпусу та обертового циліндру замок містить у собі принаймні один роз'ємний стопорний диск, який складається принаймні з двох частин, розташовується одночасно у корпусі та обертовому циліндрі із сторони ключового каналу має виступаючий у останній щуп а у зоні поверхні роз'єму між корпусом та обертовим циліндром має роз'єм у формі частини кола з радіусом, що дорівнює радіусу обертового циліндру. Плоский ключ до замка має принаймні одну поздовжню увігнуту циліндричну поверхню, на якій розташовується поздовжній паз у формі зигзагу для щупів роз'ємний стопорних дисків. Конструкція працює у такий спосіб. У вихідному положенні принаймні один роз'ємний стопорний диск розташовується таким чином, що його роз'єм знаходиться не на поверхні роз'єму між корпусом та обертовим циліндром, та, таким чином, не є можливим обертання циліндру у корпусі. При введенні у ключовий канал обертового циліндру відповідного плоского ключа зигзагоподібний паз останнього взаємодіє із щупами роз'ємних стопорних дисків та, приводячи до їх обертання, встановлює у таке положення, коли роз'єм роз'ємного 76086 4 стопорного диску співпадає з поверхнею роз'єму між корпусом та обертовим циліндром, та стає можливим обертання останнього у корпусі. Відсутність у циліндричному замку із стопорними дисками запірної вісі значно спрощує його конструкцію, а розташування поздовжнього пазу у формі зигзагу не на плоскій, а на увігнутій циліндричній поверхні плоского ключа значно ускладнює конструкцію останнього, оскільки для виконаннятакого пазу потрібна наявність відповідного фрезерувального верстата з переміщенням оброблюваного ключа не у площині, а по увігнутій циліндричній поверхні. Конструкція поданого замка представлена на Фіг.1-11. На Фіг.1 - зображено головний вид замка без ключа (розріз у зоні роз'ємного стопорного диска). На Фіг.2 - зображено вид замка зверху (основний розріз). На Фіг.3 - зображено головний вид замка із відповідним ключем (розріз у зоні роз'ємного диска). На Фіг.4 - зображено головний вид ключа до замка. На Фіг.5 - зображено фрезерування пазів ключа. На Фіг.6 - зображено варіант замка з роз'ємним стопорним диском, який по обидві сторони від щупу має блокуючі прорізи. На Фіг.7 - зображено варіант роз'ємного стопорного диска з проміжними сегментами. На Фіг.8 - зображено теж саме при спробі відчинення замка без відповідного ключа. На Фіг.9 - зображено теж саме при введенні у ключовий канал відповідного ключа На Фіг.10 - зображено варіант роз'ємного стопорного диска з секторними елементами та відповідному до нього ключі. На Фіг.11 - зображено теж саме, але з відповідним ключем іншої конфігурації. Даний циліндричний замок містить у собі корпус 1 з розташованим у середині нього обертовим циліндром 2, який має поздовжній канал 3 для плоского ключа 4, причому між корпусом 1 та обертовим циліндром 2 утворюється поверхня роз'єму 5, яку перетинає роз'ємний стопорний диск 6. що міститься у дисковій ніші між корпусом 1 та обертовим циліндром 2 збоку від ключового канал 3 та має роз'єм7 у формі частини кола з радіусом, що дорівнює радіусу поверхні роз'єму 5, який розділяє роз'ємний стопорний диск 6 на напівдиск 8 циліндра та напівдиск 9 корпусу, причому напівдиск 8 циліндра із сторони ключового каналу 3 має виходячий у останній щуп 10. Ключ 4 до замка у зоні знаходження щупів 10 має поздовжній паз 11 у формі зигзагу, який розташовується на увігнутій циліндричній поверхні 12, радіус кривизни якої дорівнює радіусу R роз'ємного стопорного диска 6. Циліндричний замок пропонованої конструкції працює таким чином. У стані, коли замок зачинено, принаймні один роз'ємний стопорний диск 6 розташовується таким чином, що його роз'єм 7 не співпадає із поверхнею роз'єму 5 між корпусом 1 та обертовим циліндром 2 та, таким чином, не є можливим обертання останнього у корпусі 1, оскільки напівдиск 8 циліндра виступає із обертового циліндра 2 у корпус 1, а напівдиск 9 корпусу ви 5 ступає із корпуса 1 у обертовий циліндр 2 (Фіг.1 та 2). При введенні у ключовий канал 3 відповідного ключа 4 останній своїм поздовжнім пазом 11 у формі зигзагу взаємодіє із щупами 10 роз'ємних стопорних дисків 6, прнзводячи останні до обертання, та встановлює їх у такий стан, коли їх роз'єми 7 розташовуються на поверхні роз'єму 5 між корпусом 1 та обертовим циліндром 2 та стає можливим обертання останнього відносно корпусу 1 (Фіг.3). Для здійснення обертання роз'ємного стопорного диска 6 при русі ключа 4 у поздовжньому напрямку у ключовому каналі 3 взаємодіючий із щупами 10 поздовжній паз 11 у формі зигзагу повинен розташовуватись не на плоскій, а на увігнутій циліндричній поверхні 12 ключа, для чого застосовується торцеве фрезерування фрезою 13 з переміщенням оброблюємого ключа 4 не по плоскій, а по увігнутій циліндричній поверхні з радіусом кривизни R+N, де R є радіус роз'ємного стопорного диска 6, а N є довжина щупу 10 (Фіг.5). Оскільки поздовжній паз 11 у формі зигзагу на увігнутій циліндричній поверхні 12 ключа 4 займає не більше половини плоскої сторони останнього, то ключ 4 може бути використаний реверсивним, коли той самий паз 11 дублюється на протилежній плоскій стороні ключа 4 (Фіг.3 та 4). При спробі відчинення даного циліндричного замка без відповідного ключа 4 при спробі насильницького обертання обертового циліндра 2, коли напівдиск 8 циліндра виступає із обертового циліндра 2 у корпус 1, а на відповідній до нього напівдиск 9 корпусу виступає із корпусу 1 у обертовий циліндр 2, останні взаємодіючи між собою по роз'єму 7 віддаляються один від одного у радіальне протилежних напрямках та напівдиск 9 корпусу упирається у корпус 1, а напівдиск 9 циліндра упирається у обертовий циліндр 2, а саме у зубці 14 обертового циліндра 2. Для запобігання обертання роз'ємного стопорного диска при цій дії останній у зоні знаходження щупу 10 має прорізи 15- які зачеплюються за зубці 14 (Фіг.6), та/або має між напівдиском 8 циліндру та напівдиском 9 корпусу проміжні сегменти 16, котрі утворюють додаткові роз'єми 17, які при будь-якому обертовому стані роз'ємного стопорного диску 6 не співпадають з поверхнею роз'єму 5 між корпусом 1 та обертовим циліндром 2 (Фіг.7-9), що призводить до блокування роз'ємного стопорного диска 6 від обертання. Роз'ємний стопорний диск 6 між напівдиском 9 циліндру та напівдиском 9 корпусу може мати секторні елементи 18, котрі утворюють додаткові роз'єми 19, які при певному обертовому стані роз'ємного стопорного диска 6 також співпадають з поверхнею роз'єму 6 між корпусом 1 та обертовим 76086 6 циліндром 2 та призводять до відчинення циліндричного замка додатково до відповідного ключа 4 ще й іншим ключем 20 (Фіг.10 та 11). Дане технічне рішення значно спрощує конструкцію циліндричного замка з тумблерними дисками та, навпаки, ускладнює конструкцію ключа до нього, що робить неможливим його копіювання без наявності відповідного устаткування, та може широко використовуватись як товар народного вжитку при будівництві. 7 76086 8 9 Комп’ютерна верстка О. Чепелев 76086 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
