Пневматичний дозатор насіння з регульованим пристроєм поштучної подачі

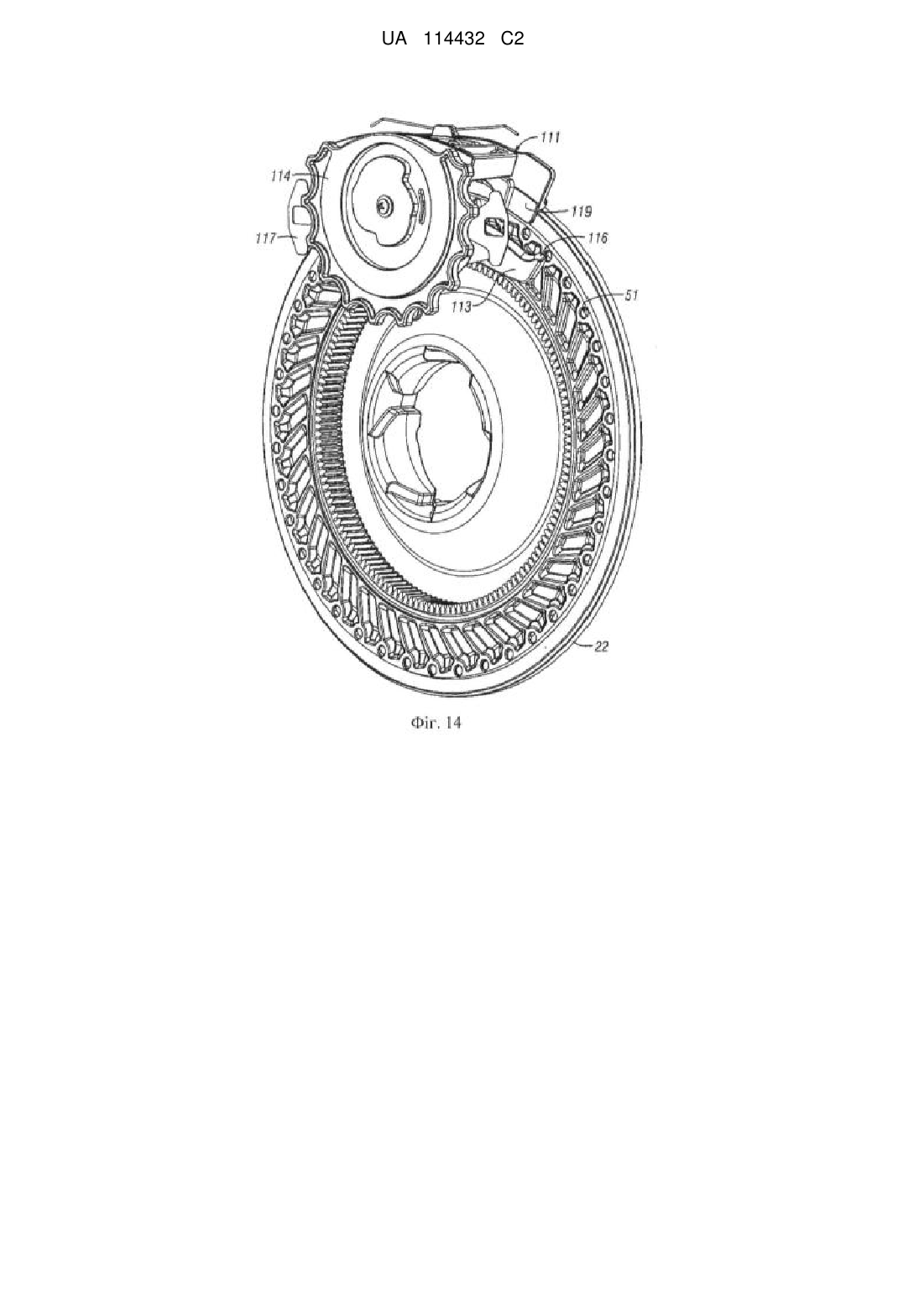

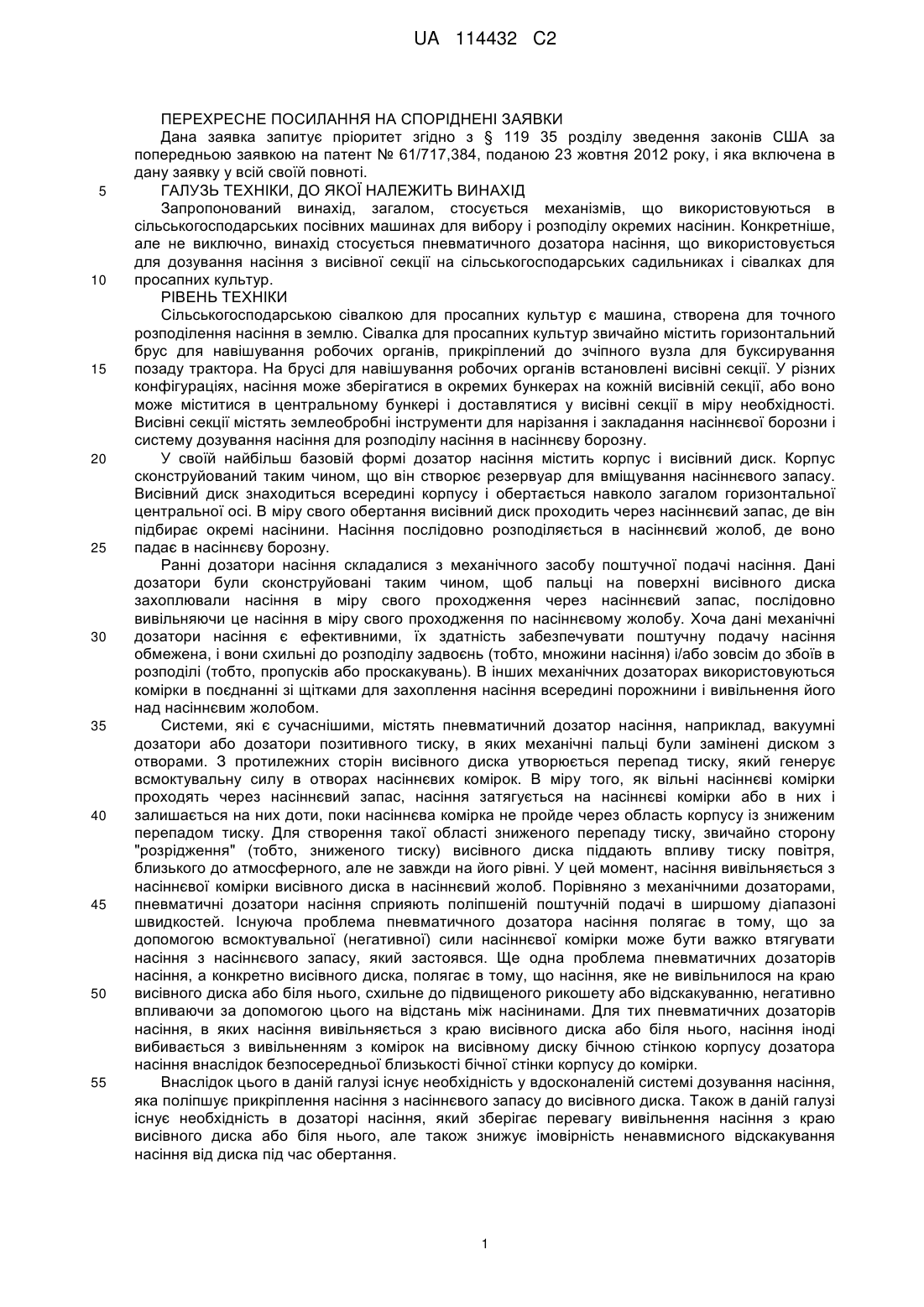

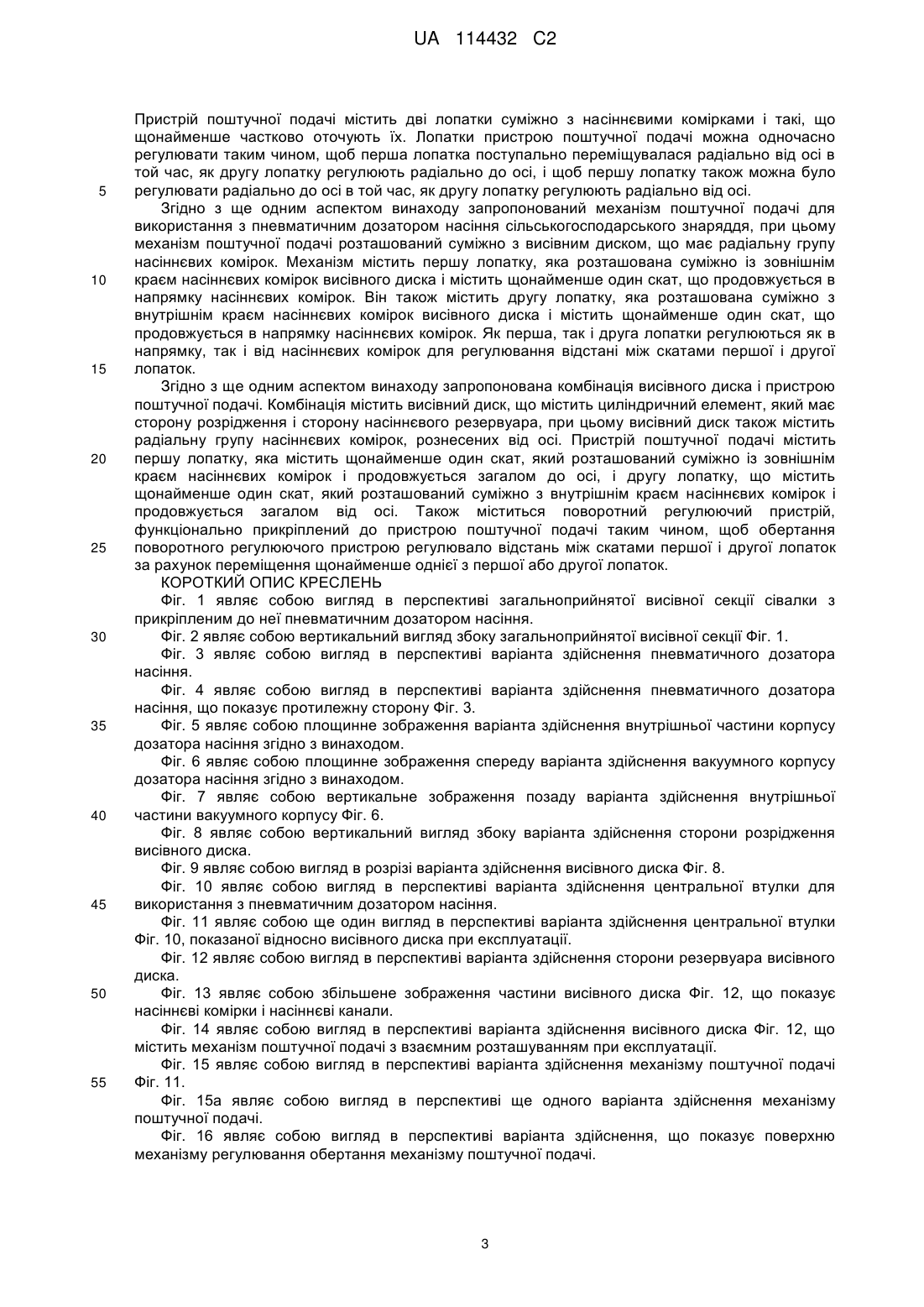

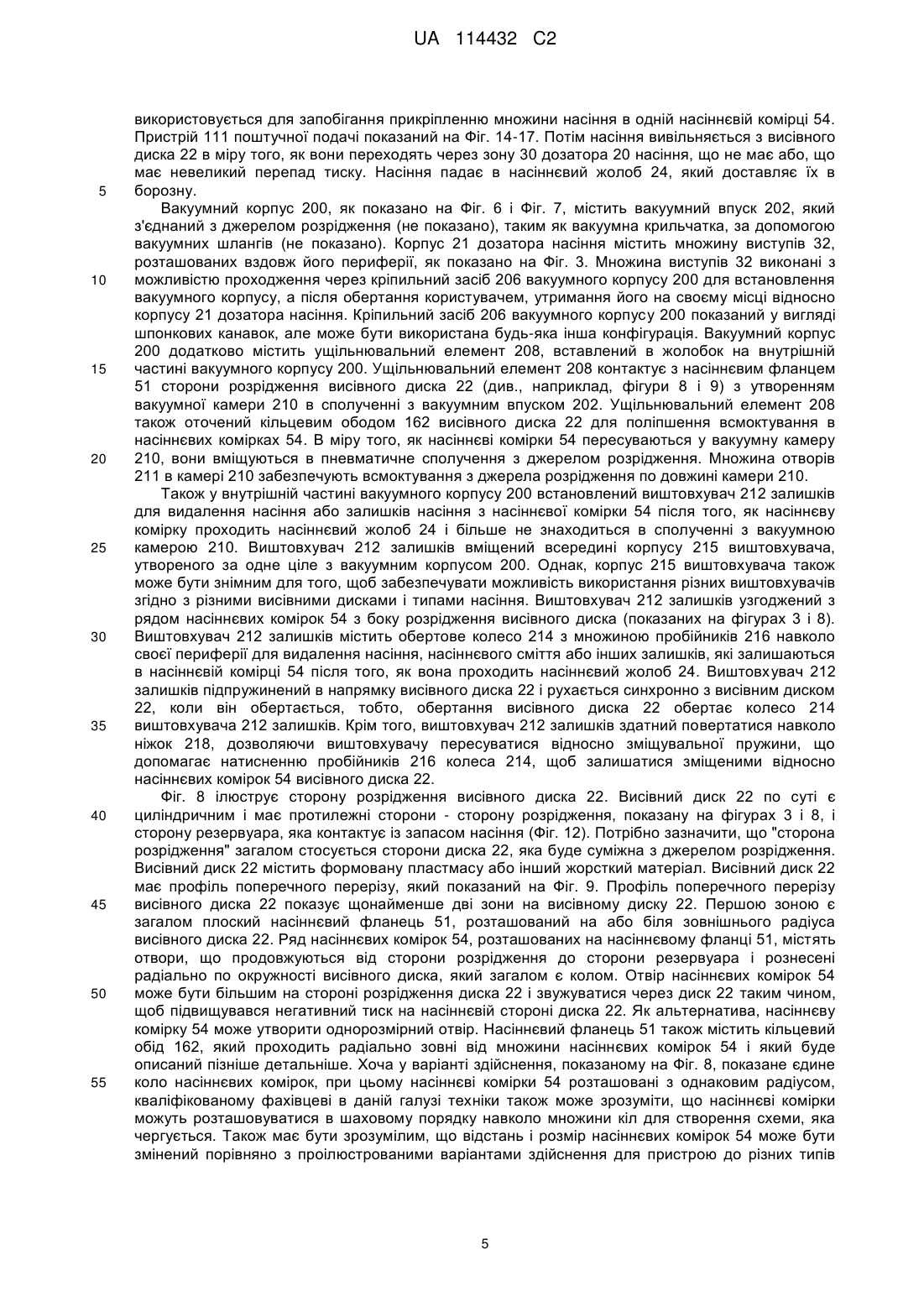

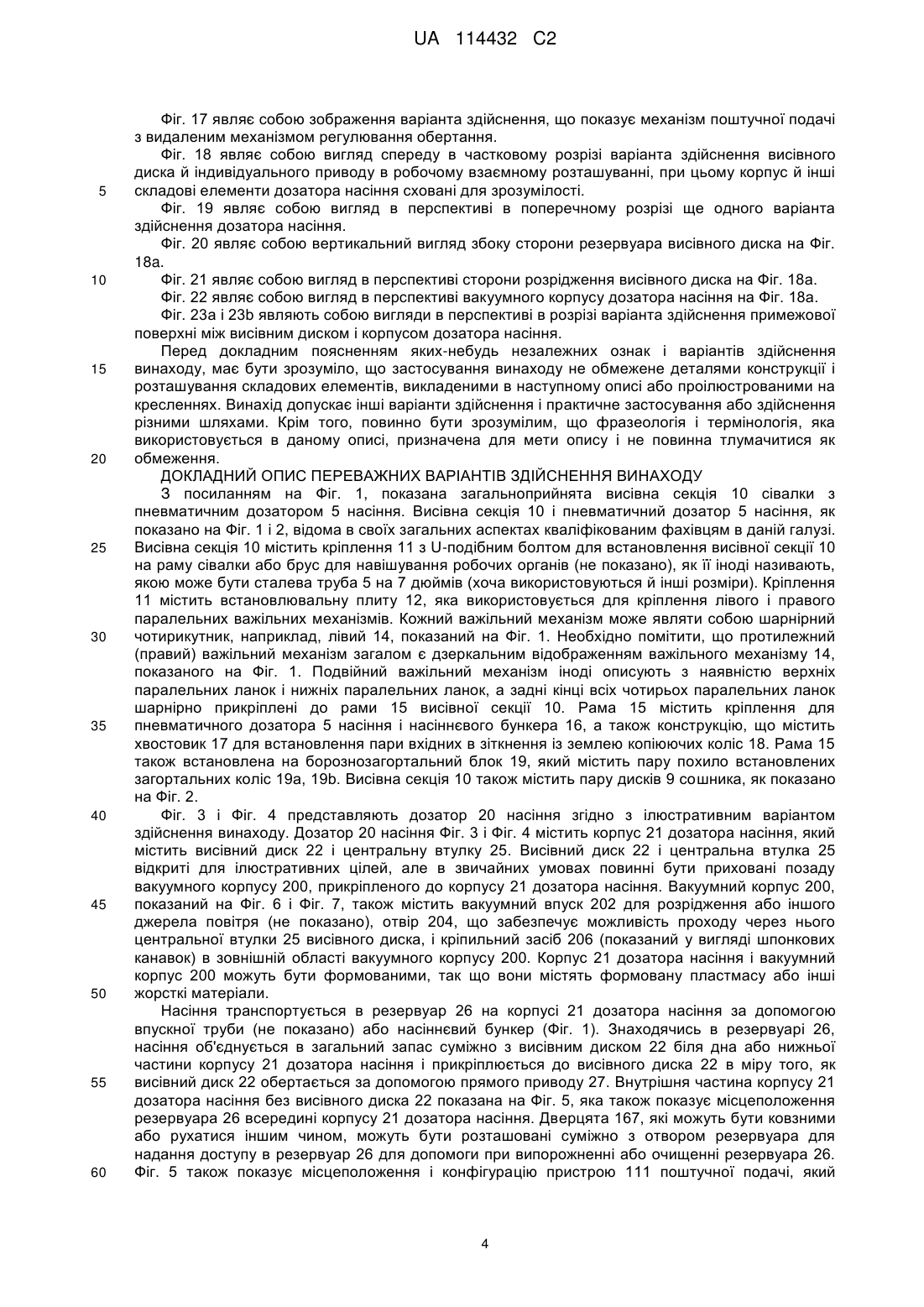

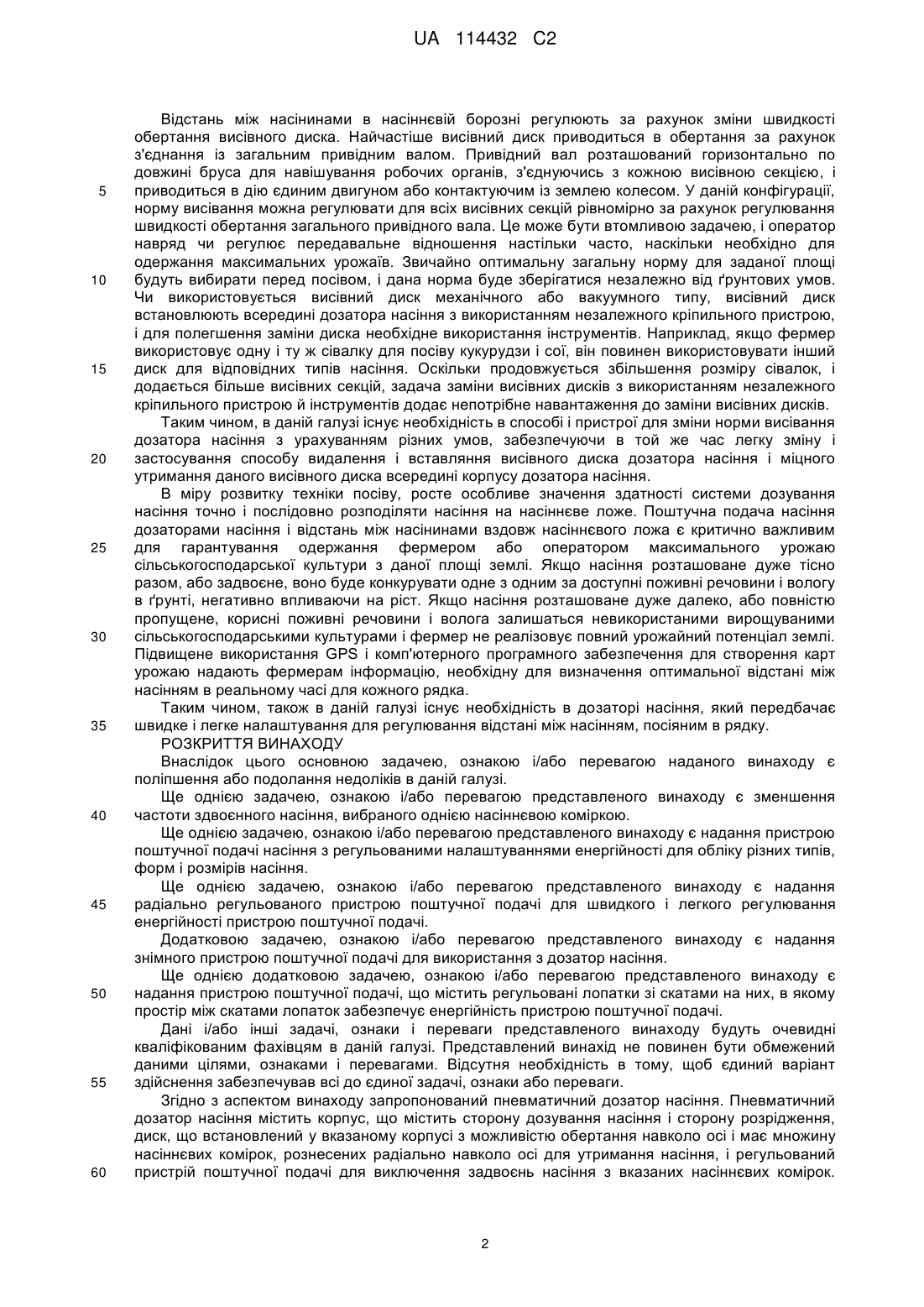

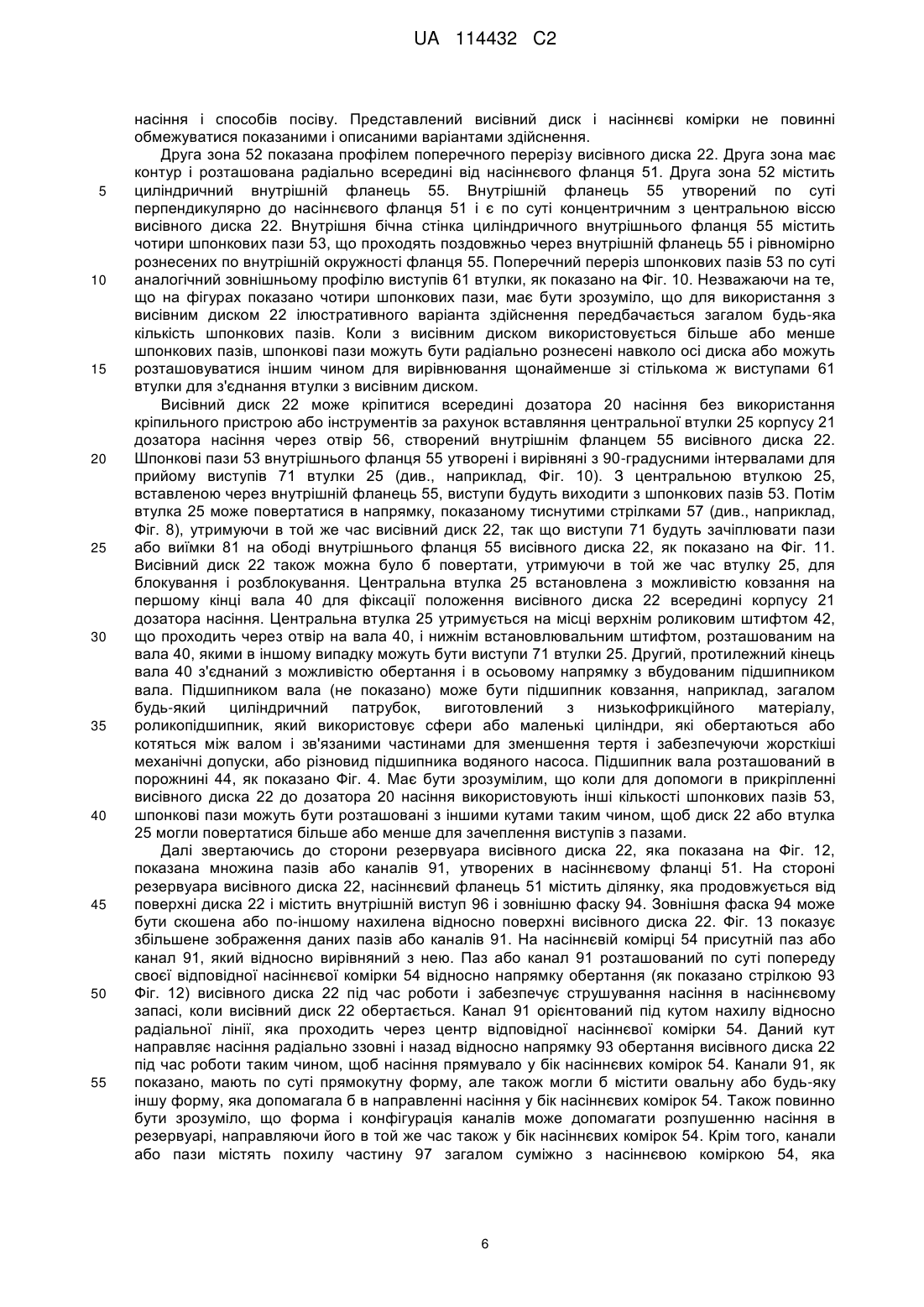

Реферат: Система (20) дозування насіння для використання на сівалці для просапних культур вибирає окремі насінини з насіннєвого резервуара (26) і розподіляє насіння поштучно з регульованою нормою. Система (20) дозування насіння прямого приводу містить висівний диск (22), який має множину всмоктувальних отворів (54) з утопленим гніздом суміжно з отвором. Утоплені гнізда (91) діють, струшуючи насіння в насіннєвому резервуарі (26) і направляючи потік насіння в напрямку отворів (54). Регульований пристрій (111) поштучної подачі насіння встановлений суміжно з поверхнею висівного диска (22), при цьому внутрішня і зовнішня лопатки (112, 113) регулюються радіально для компенсування поштучної подачі насіння з різними розмірами і формами. Висівний диск приводиться в дію за рахунок зачеплення внутрішньої шестірні із зовнішньою шестірнею незалежного привідного двигуна. UA 114432 C2 (12) UA 114432 C2 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 ПЕРЕХРЕСНЕ ПОСИЛАННЯ НА СПОРІДНЕНІ ЗАЯВКИ Дана заявка запитує пріоритет згідно з § 119 35 розділу зведення законів США за попередньою заявкою на патент № 61/717,384, поданою 23 жовтня 2012 року, і яка включена в дану заявку у всій своїй повноті. ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Запропонований винахід, загалом, стосується механізмів, що використовуються в сільськогосподарських посівних машинах для вибору і розподілу окремих насінин. Конкретніше, але не виключно, винахід стосується пневматичного дозатора насіння, що використовується для дозування насіння з висівної секції на сільськогосподарських садильниках і сівалках для просапних культур. РІВЕНЬ ТЕХНІКИ Сільськогосподарською сівалкою для просапних культур є машина, створена для точного розподілення насіння в землю. Сівалка для просапних культур звичайно містить горизонтальний брус для навішування робочих органів, прикріплений до зчіпного вузла для буксирування позаду трактора. На брусі для навішування робочих органів встановлені висівні секції. У різних конфігураціях, насіння може зберігатися в окремих бункерах на кожній висівній секції, або воно може міститися в центральному бункері і доставлятися у висівні секції в міру необхідності. Висівні секції містять землеобробні інструменти для нарізання і закладання насіннєвої борозни і систему дозування насіння для розподілу насіння в насіннєву борозну. У своїй найбільш базовій формі дозатор насіння містить корпус і висівний диск. Корпус сконструйований таким чином, що він створює резервуар для вміщування насіннєвого запасу. Висівний диск знаходиться всередині корпусу і обертається навколо загалом горизонтальної центральної осі. В міру свого обертання висівний диск проходить через насіннєвий запас, де він підбирає окремі насінини. Насіння послідовно розподіляється в насіннєвий жолоб, де воно падає в насіннєву борозну. Ранні дозатори насіння складалися з механічного засобу поштучної подачі насіння. Дані дозатори були сконструйовані таким чином, щоб пальці на поверхні висівного диска захоплювали насіння в міру свого проходження через насіннєвий запас, послідовно вивільняючи це насіння в міру свого проходження по насіннєвому жолобу. Хоча дані механічні дозатори насіння є ефективними, їх здатність забезпечувати поштучну подачу насіння обмежена, і вони схильні до розподілу задвоєнь (тобто, множини насіння) і/або зовсім до збоїв в розподілі (тобто, пропусків або проскакувань). В інших механічних дозаторах використовуються комірки в поєднанні зі щітками для захоплення насіння всередині порожнини і вивільнення його над насіннєвим жолобом. Системи, які є сучаснішими, містять пневматичний дозатор насіння, наприклад, вакуумні дозатори або дозатори позитивного тиску, в яких механічні пальці були замінені диском з отворами. З протилежних сторін висівного диска утворюється перепад тиску, який генерує всмоктувальну силу в отворах насіннєвих комірок. В міру того, як вільні насіннєві комірки проходять через насіннєвий запас, насіння затягується на насіннєві комірки або в них і залишається на них доти, поки насіннєва комірка не пройде через область корпусу із зниженим перепадом тиску. Для створення такої області зниженого перепаду тиску, звичайно сторону "розрідження" (тобто, зниженого тиску) висівного диска піддають впливу тиску повітря, близького до атмосферного, але не завжди на його рівні. У цей момент, насіння вивільняється з насіннєвої комірки висівного диска в насіннєвий жолоб. Порівняно з механічними дозаторами, пневматичні дозатори насіння сприяють поліпшеній поштучній подачі в ширшому діапазоні швидкостей. Існуюча проблема пневматичного дозатора насіння полягає в тому, що за допомогою всмоктувальної (негативної) сили насіннєвої комірки може бути важко втягувати насіння з насіннєвого запасу, який застоявся. Ще одна проблема пневматичних дозаторів насіння, а конкретно висівного диска, полягає в тому, що насіння, яке не вивільнилося на краю висівного диска або біля нього, схильне до підвищеного рикошету або відскакуванню, негативно впливаючи за допомогою цього на відстань між насінинами. Для тих пневматичних дозаторів насіння, в яких насіння вивільняється з краю висівного диска або біля нього, насіння іноді вибивається з вивільненням з комірок на висівному диску бічною стінкою корпусу дозатора насіння внаслідок безпосередньої близькості бічної стінки корпусу до комірки. Внаслідок цього в даній галузі існує необхідність у вдосконаленій системі дозування насіння, яка поліпшує прикріплення насіння з насіннєвого запасу до висівного диска. Також в даній галузі існує необхідність в дозаторі насіння, який зберігає перевагу вивільнення насіння з краю висівного диска або біля нього, але також знижує імовірність ненавмисного відскакування насіння від диска під час обертання. 1 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відстань між насінинами в насіннєвій борозні регулюють за рахунок зміни швидкості обертання висівного диска. Найчастіше висівний диск приводиться в обертання за рахунок з'єднання із загальним привідним валом. Привідний вал розташований горизонтально по довжині бруса для навішування робочих органів, з'єднуючись з кожною висівною секцією, і приводиться в дію єдиним двигуном або контактуючим із землею колесом. У даній конфігурації, норму висівання можна регулювати для всіх висівних секцій рівномірно за рахунок регулювання швидкості обертання загального привідного вала. Це може бути втомливою задачею, і оператор навряд чи регулює передавальне відношення настільки часто, наскільки необхідно для одержання максимальних урожаїв. Звичайно оптимальну загальну норму для заданої площі будуть вибирати перед посівом, і дана норма буде зберігатися незалежно від ґрунтових умов. Чи використовується висівний диск механічного або вакуумного типу, висівний диск встановлюють всередині дозатора насіння з використанням незалежного кріпильного пристрою, і для полегшення заміни диска необхідне використання інструментів. Наприклад, якщо фермер використовує одну і ту ж сівалку для посіву кукурудзи і сої, він повинен використовувати інший диск для відповідних типів насіння. Оскільки продовжується збільшення розміру сівалок, і додається більше висівних секцій, задача заміни висівних дисків з використанням незалежного кріпильного пристрою й інструментів додає непотрібне навантаження до заміни висівних дисків. Таким чином, в даній галузі існує необхідність в способі і пристрої для зміни норми висівання дозатора насіння з урахуванням різних умов, забезпечуючи в той же час легку зміну і застосування способу видалення і вставляння висівного диска дозатора насіння і міцного утримання даного висівного диска всередині корпусу дозатора насіння. В міру розвитку техніки посіву, росте особливе значення здатності системи дозування насіння точно і послідовно розподіляти насіння на насіннєве ложе. Поштучна подача насіння дозаторами насіння і відстань між насінинами вздовж насіннєвого ложа є критично важливим для гарантування одержання фермером або оператором максимального урожаю сільськогосподарської культури з даної площі землі. Якщо насіння розташоване дуже тісно разом, або задвоєне, воно буде конкурувати одне з одним за доступні поживні речовини і вологу в ґрунті, негативно впливаючи на ріст. Якщо насіння розташоване дуже далеко, або повністю пропущене, корисні поживні речовини і волога залишаться невикористаними вирощуваними сільськогосподарськими культурами і фермер не реалізовує повний урожайний потенціал землі. Підвищене використання GPS і комп'ютерного програмного забезпечення для створення карт урожаю надають фермерам інформацію, необхідну для визначення оптимальної відстані між насінням в реальному часі для кожного рядка. Таким чином, також в даній галузі існує необхідність в дозаторі насіння, який передбачає швидке і легке налаштування для регулювання відстані між насінням, посіяним в рядку. РОЗКРИТТЯ ВИНАХОДУ Внаслідок цього основною задачею, ознакою і/або перевагою наданого винаходу є поліпшення або подолання недоліків в даній галузі. Ще однією задачею, ознакою і/або перевагою представленого винаходу є зменшення частоти здвоєнного насіння, вибраного однією насіннєвою коміркою. Ще однією задачею, ознакою і/або перевагою представленого винаходу є надання пристрою поштучної подачі насіння з регульованими налаштуваннями енергійності для обліку різних типів, форм і розмірів насіння. Ще однією задачею, ознакою і/або перевагою представленого винаходу є надання радіально регульованого пристрою поштучної подачі для швидкого і легкого регулювання енергійності пристрою поштучної подачі. Додатковою задачею, ознакою і/або перевагою представленого винаходу є надання знімного пристрою поштучної подачі для використання з дозатор насіння. Ще однією додатковою задачею, ознакою і/або перевагою представленого винаходу є надання пристрою поштучної подачі, що містить регульовані лопатки зі скатами на них, в якому простір між скатами лопаток забезпечує енергійність пристрою поштучної подачі. Дані і/або інші задачі, ознаки і переваги представленого винаходу будуть очевидні кваліфікованим фахівцям в даній галузі. Представлений винахід не повинен бути обмежений даними цілями, ознаками і перевагами. Відсутня необхідність в тому, щоб єдиний варіант здійснення забезпечував всі до єдиної задачі, ознаки або переваги. Згідно з аспектом винаходу запропонований пневматичний дозатор насіння. Пневматичний дозатор насіння містить корпус, що містить сторону дозування насіння і сторону розрідження, диск, що встановлений у вказаному корпусі з можливістю обертання навколо осі і має множину насіннєвих комірок, рознесених радіально навколо осі для утримання насіння, і регульований пристрій поштучної подачі для виключення задвоєнь насіння з вказаних насіннєвих комірок. 2 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 Пристрій поштучної подачі містить дві лопатки суміжно з насіннєвими комірками і такі, що щонайменше частково оточують їх. Лопатки пристрою поштучної подачі можна одночасно регулювати таким чином, щоб перша лопатка поступально переміщувалася радіально від осі в той час, як другу лопатку регулюють радіально до осі, і щоб першу лопатку також можна було регулювати радіально до осі в той час, як другу лопатку регулюють радіально від осі. Згідно з ще одним аспектом винаходу запропонований механізм поштучної подачі для використання з пневматичним дозатором насіння сільськогосподарського знаряддя, при цьому механізм поштучної подачі розташований суміжно з висівним диском, що має радіальну групу насіннєвих комірок. Механізм містить першу лопатку, яка розташована суміжно із зовнішнім краєм насіннєвих комірок висівного диска і містить щонайменше один скат, що продовжується в напрямку насіннєвих комірок. Він також містить другу лопатку, яка розташована суміжно з внутрішнім краєм насіннєвих комірок висівного диска і містить щонайменше один скат, що продовжується в напрямку насіннєвих комірок. Як перша, так і друга лопатки регулюються як в напрямку, так і від насіннєвих комірок для регулювання відстані між скатами першої і другої лопаток. Згідно з ще одним аспектом винаходу запропонована комбінація висівного диска і пристрою поштучної подачі. Комбінація містить висівний диск, що містить циліндричний елемент, який має сторону розрідження і сторону насіннєвого резервуара, при цьому висівний диск також містить радіальну групу насіннєвих комірок, рознесених від осі. Пристрій поштучної подачі містить першу лопатку, яка містить щонайменше один скат, який розташований суміжно із зовнішнім краєм насіннєвих комірок і продовжується загалом до осі, і другу лопатку, що містить щонайменше один скат, який розташований суміжно з внутрішнім краєм насіннєвих комірок і продовжується загалом від осі. Також міститься поворотний регулюючий пристрій, функціонально прикріплений до пристрою поштучної подачі таким чином, щоб обертання поворотного регулюючого пристрою регулювало відстань між скатами першої і другої лопаток за рахунок переміщення щонайменше однієї з першої або другої лопаток. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 являє собою вигляд в перспективі загальноприйнятої висівної секції сівалки з прикріпленим до неї пневматичним дозатором насіння. Фіг. 2 являє собою вертикальний вигляд збоку загальноприйнятої висівної секції Фіг. 1. Фіг. 3 являє собою вигляд в перспективі варіанта здійснення пневматичного дозатора насіння. Фіг. 4 являє собою вигляд в перспективі варіанта здійснення пневматичного дозатора насіння, що показує протилежну сторону Фіг. 3. Фіг. 5 являє собою площинне зображення варіанта здійснення внутрішньої частини корпусу дозатора насіння згідно з винаходом. Фіг. 6 являє собою площинне зображення спереду варіанта здійснення вакуумного корпусу дозатора насіння згідно з винаходом. Фіг. 7 являє собою вертикальне зображення позаду варіанта здійснення внутрішньої частини вакуумного корпусу Фіг. 6. Фіг. 8 являє собою вертикальний вигляд збоку варіанта здійснення сторони розрідження висівного диска. Фіг. 9 являє собою вигляд в розрізі варіанта здійснення висівного диска Фіг. 8. Фіг. 10 являє собою вигляд в перспективі варіанта здійснення центральної втулки для використання з пневматичним дозатором насіння. Фіг. 11 являє собою ще один вигляд в перспективі варіанта здійснення центральної втулки Фіг. 10, показаної відносно висівного диска при експлуатації. Фіг. 12 являє собою вигляд в перспективі варіанта здійснення сторони резервуара висівного диска. Фіг. 13 являє собою збільшене зображення частини висівного диска Фіг. 12, що показує насіннєві комірки і насіннєві канали. Фіг. 14 являє собою вигляд в перспективі варіанта здійснення висівного диска Фіг. 12, що містить механізм поштучної подачі з взаємним розташуванням при експлуатації. Фіг. 15 являє собою вигляд в перспективі варіанта здійснення механізму поштучної подачі Фіг. 11. Фіг. 15a являє собою вигляд в перспективі ще одного варіанта здійснення механізму поштучної подачі. Фіг. 16 являє собою вигляд в перспективі варіанта здійснення, що показує поверхню механізму регулювання обертання механізму поштучної подачі. 3 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 17 являє собою зображення варіанта здійснення, що показує механізм поштучної подачі з видаленим механізмом регулювання обертання. Фіг. 18 являє собою вигляд спереду в частковому розрізі варіанта здійснення висівного диска й індивідуального приводу в робочому взаємному розташуванні, при цьому корпус й інші складові елементи дозатора насіння сховані для зрозумілості. Фіг. 19 являє собою вигляд в перспективі в поперечному розрізі ще одного варіанта здійснення дозатора насіння. Фіг. 20 являє собою вертикальний вигляд збоку сторони резервуара висівного диска на Фіг. 18a. Фіг. 21 являє собою вигляд в перспективі сторони розрідження висівного диска на Фіг. 18a. Фіг. 22 являє собою вигляд в перспективі вакуумного корпусу дозатора насіння на Фіг. 18a. Фіг. 23a і 23b являють собою вигляди в перспективі в розрізі варіанта здійснення примежової поверхні між висівним диском і корпусом дозатора насіння. Перед докладним поясненням яких-небудь незалежних ознак і варіантів здійснення винаходу, має бути зрозуміло, що застосування винаходу не обмежене деталями конструкції і розташування складових елементів, викладеними в наступному описі або проілюстрованими на кресленнях. Винахід допускає інші варіанти здійснення і практичне застосування або здійснення різними шляхами. Крім того, повинно бути зрозумілим, що фразеологія і термінологія, яка використовується в даному описі, призначена для мети опису і не повинна тлумачитися як обмеження. ДОКЛАДНИЙ ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ЗДІЙСНЕННЯ ВИНАХОДУ З посиланням на Фіг. 1, показана загальноприйнята висівна секція 10 сівалки з пневматичним дозатором 5 насіння. Висівна секція 10 і пневматичний дозатор 5 насіння, як показано на Фіг. 1 і 2, відома в своїх загальних аспектах кваліфікованим фахівцям в даній галузі. Висівна секція 10 містить кріплення 11 з U-подібним болтом для встановлення висівної секції 10 на раму сівалки або брус для навішування робочих органів (не показано), як її іноді називають, якою може бути сталева труба 5 на 7 дюймів (хоча використовуються й інші розміри). Кріплення 11 містить встановлювальну плиту 12, яка використовується для кріплення лівого і правого паралельних важільних механізмів. Кожний важільний механізм може являти собою шарнірний чотирикутник, наприклад, лівий 14, показаний на Фіг. 1. Необхідно помітити, що протилежний (правий) важільний механізм загалом є дзеркальним відображенням важільного механізму 14, показаного на Фіг. 1. Подвійний важільний механізм іноді описують з наявністю верхніх паралельних ланок і нижніх паралельних ланок, а задні кінці всіх чотирьох паралельних ланок шарнірно прикріплені до рами 15 висівної секції 10. Рама 15 містить кріплення для пневматичного дозатора 5 насіння і насіннєвого бункера 16, а також конструкцію, що містить хвостовик 17 для встановлення пари вхідних в зіткнення із землею копіюючих коліс 18. Рама 15 також встановлена на борознозагортальний блок 19, який містить пару похило встановлених загортальних коліс 19a, 19b. Висівна секція 10 також містить пару дисків 9 сошника, як показано на Фіг. 2. Фіг. 3 і Фіг. 4 представляють дозатор 20 насіння згідно з ілюстративним варіантом здійснення винаходу. Дозатор 20 насіння Фіг. 3 і Фіг. 4 містить корпус 21 дозатора насіння, який містить висівний диск 22 і центральну втулку 25. Висівний диск 22 і центральна втулка 25 відкриті для ілюстративних цілей, але в звичайних умовах повинні бути приховані позаду вакуумного корпусу 200, прикріпленого до корпусу 21 дозатора насіння. Вакуумний корпус 200, показаний на Фіг. 6 і Фіг. 7, також містить вакуумний впуск 202 для розрідження або іншого джерела повітря (не показано), отвір 204, що забезпечує можливість проходу через нього центральної втулки 25 висівного диска, і кріпильний засіб 206 (показаний у вигляді шпонкових канавок) в зовнішній області вакуумного корпусу 200. Корпус 21 дозатора насіння і вакуумний корпус 200 можуть бути формованими, так що вони містять формовану пластмасу або інші жорсткі матеріали. Насіння транспортується в резервуар 26 на корпусі 21 дозатора насіння за допомогою впускної труби (не показано) або насіннєвий бункер (Фіг. 1). Знаходячись в резервуарі 26, насіння об'єднується в загальний запас суміжно з висівним диском 22 біля дна або нижньої частини корпусу 21 дозатора насіння і прикріплюється до висівного диска 22 в міру того, як висівний диск 22 обертається за допомогою прямого приводу 27. Внутрішня частина корпусу 21 дозатора насіння без висівного диска 22 показана на Фіг. 5, яка також показує місцеположення резервуара 26 всередині корпусу 21 дозатора насіння. Дверцята 167, які можуть бути ковзними або рухатися іншим чином, можуть бути розташовані суміжно з отвором резервуара для надання доступу в резервуар 26 для допомоги при випорожненні або очищенні резервуара 26. Фіг. 5 також показує місцеположення і конфігурацію пристрою 111 поштучної подачі, який 4 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 використовується для запобігання прикріпленню множини насіння в одній насіннєвій комірці 54. Пристрій 111 поштучної подачі показаний на Фіг. 14-17. Потім насіння вивільняється з висівного диска 22 в міру того, як вони переходять через зону 30 дозатора 20 насіння, що не має або, що має невеликий перепад тиску. Насіння падає в насіннєвий жолоб 24, який доставляє їх в борозну. Вакуумний корпус 200, як показано на Фіг. 6 і Фіг. 7, містить вакуумний впуск 202, який з'єднаний з джерелом розрідження (не показано), таким як вакуумна крильчатка, за допомогою вакуумних шлангів (не показано). Корпус 21 дозатора насіння містить множину виступів 32, розташованих вздовж його периферії, як показано на Фіг. 3. Множина виступів 32 виконані з можливістю проходження через кріпильний засіб 206 вакуумного корпусу 200 для встановлення вакуумного корпусу, а після обертання користувачем, утримання його на своєму місці відносно корпусу 21 дозатора насіння. Кріпильний засіб 206 вакуумного корпусу 200 показаний у вигляді шпонкових канавок, але може бути використана будь-яка інша конфігурація. Вакуумний корпус 200 додатково містить ущільнювальний елемент 208, вставлений в жолобок на внутрішній частині вакуумного корпусу 200. Ущільнювальний елемент 208 контактує з насіннєвим фланцем 51 сторони розрідження висівного диска 22 (див., наприклад, фігури 8 і 9) з утворенням вакуумної камери 210 в сполученні з вакуумним впуском 202. Ущільнювальний елемент 208 також оточений кільцевим ободом 162 висівного диска 22 для поліпшення всмоктування в насіннєвих комірках 54. В міру того, як насіннєві комірки 54 пересуваються у вакуумну камеру 210, вони вміщуються в пневматичне сполучення з джерелом розрідження. Множина отворів 211 в камері 210 забезпечують всмоктування з джерела розрідження по довжині камери 210. Також у внутрішній частині вакуумного корпусу 200 встановлений виштовхувач 212 залишків для видалення насіння або залишків насіння з насіннєвої комірки 54 після того, як насіннєву комірку проходить насіннєвий жолоб 24 і більше не знаходиться в сполученні з вакуумною камерою 210. Виштовхувач 212 залишків вміщений всередині корпусу 215 виштовхувача, утвореного за одне ціле з вакуумним корпусом 200. Однак, корпус 215 виштовхувача також може бути знімним для того, щоб забезпечувати можливість використання різних виштовхувачів згідно з різними висівними дисками і типами насіння. Виштовхувач 212 залишків узгоджений з рядом насіннєвих комірок 54 з боку розрідження висівного диска (показаних на фігурах 3 і 8). Виштовхувач 212 залишків містить обертове колесо 214 з множиною пробійників 216 навколо своєї периферії для видалення насіння, насіннєвого сміття або інших залишків, які залишаються в насіннєвій комірці 54 після того, як вона проходить насіннєвий жолоб 24. Виштовхувач 212 залишків підпружинений в напрямку висівного диска 22 і рухається синхронно з висівним диском 22, коли він обертається, тобто, обертання висівного диска 22 обертає колесо 214 виштовхувача 212 залишків. Крім того, виштовхувач 212 залишків здатний повертатися навколо ніжок 218, дозволяючи виштовхувачу пересуватися відносно зміщувальної пружини, що допомагає натисненню пробійників 216 колеса 214, щоб залишатися зміщеними відносно насіннєвих комірок 54 висівного диска 22. Фіг. 8 ілюструє сторону розрідження висівного диска 22. Висівний диск 22 по суті є циліндричним і має протилежні сторони - сторону розрідження, показану на фігурах 3 і 8, і сторону резервуара, яка контактує із запасом насіння (Фіг. 12). Потрібно зазначити, що "сторона розрідження" загалом стосується сторони диска 22, яка буде суміжна з джерелом розрідження. Висівний диск 22 містить формовану пластмасу або інший жорсткий матеріал. Висівний диск 22 має профіль поперечного перерізу, який показаний на Фіг. 9. Профіль поперечного перерізу висівного диска 22 показує щонайменше дві зони на висівному диску 22. Першою зоною є загалом плоский насіннєвий фланець 51, розташований на або біля зовнішнього радіуса висівного диска 22. Ряд насіннєвих комірок 54, розташованих на насіннєвому фланці 51, містять отвори, що продовжуються від сторони розрідження до сторони резервуара і рознесені радіально по окружності висівного диска, який загалом є колом. Отвір насіннєвих комірок 54 може бути більшим на стороні розрідження диска 22 і звужуватися через диск 22 таким чином, щоб підвищувався негативний тиск на насіннєвій стороні диска 22. Як альтернатива, насіннєву комірку 54 може утворити однорозмірний отвір. Насіннєвий фланець 51 також містить кільцевий обід 162, який проходить радіально зовні від множини насіннєвих комірок 54 і який буде описаний пізніше детальніше. Хоча у варіанті здійснення, показаному на Фіг. 8, показане єдине коло насіннєвих комірок, при цьому насіннєві комірки 54 розташовані з однаковим радіусом, кваліфікованому фахівцеві в даній галузі техніки також може зрозуміти, що насіннєві комірки можуть розташовуватися в шаховому порядку навколо множини кіл для створення схеми, яка чергується. Також має бути зрозумілим, що відстань і розмір насіннєвих комірок 54 може бути змінений порівняно з проілюстрованими варіантами здійснення для пристрою до різних типів 5 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 насіння і способів посіву. Представлений висівний диск і насіннєві комірки не повинні обмежуватися показаними і описаними варіантами здійснення. Друга зона 52 показана профілем поперечного перерізу висівного диска 22. Друга зона має контур і розташована радіально всередині від насіннєвого фланця 51. Друга зона 52 містить циліндричний внутрішній фланець 55. Внутрішній фланець 55 утворений по суті перпендикулярно до насіннєвого фланця 51 і є по суті концентричним з центральною віссю висівного диска 22. Внутрішня бічна стінка циліндричного внутрішнього фланця 55 містить чотири шпонкових пази 53, що проходять поздовжньо через внутрішній фланець 55 і рівномірно рознесених по внутрішній окружності фланця 55. Поперечний переріз шпонкових пазів 53 по суті аналогічний зовнішньому профілю виступів 61 втулки, як показано на Фіг. 10. Незважаючи на те, що на фігурах показано чотири шпонкових пази, має бути зрозуміло, що для використання з висівним диском 22 ілюстративного варіанта здійснення передбачається загалом будь-яка кількість шпонкових пазів. Коли з висівним диском використовується більше або менше шпонкових пазів, шпонкові пази можуть бути радіально рознесені навколо осі диска або можуть розташовуватися іншим чином для вирівнювання щонайменше зі стількома ж виступами 61 втулки для з'єднання втулки з висівним диском. Висівний диск 22 може кріпитися всередині дозатора 20 насіння без використання кріпильного пристрою або інструментів за рахунок вставляння центральної втулки 25 корпусу 21 дозатора насіння через отвір 56, створений внутрішнім фланцем 55 висівного диска 22. Шпонкові пази 53 внутрішнього фланця 55 утворені і вирівняні з 90-градусними інтервалами для прийому виступів 71 втулки 25 (див., наприклад, Фіг. 10). З центральною втулкою 25, вставленою через внутрішній фланець 55, виступи будуть виходити з шпонкових пазів 53. Потім втулка 25 може повертатися в напрямку, показаному тиснутими стрілками 57 (див., наприклад, Фіг. 8), утримуючи в той же час висівний диск 22, так що виступи 71 будуть зачіплювати пази або виїмки 81 на ободі внутрішнього фланця 55 висівного диска 22, як показано на Фіг. 11. Висівний диск 22 також можна було б повертати, утримуючи в той же час втулку 25, для блокування і розблокування. Центральна втулка 25 встановлена з можливістю ковзання на першому кінці вала 40 для фіксації положення висівного диска 22 всередині корпусу 21 дозатора насіння. Центральна втулка 25 утримується на місці верхнім роликовим штифтом 42, що проходить через отвір на вала 40, і нижнім встановлювальним штифтом, розташованим на вала 40, якими в іншому випадку можуть бути виступи 71 втулки 25. Другий, протилежний кінець вала 40 з'єднаний з можливістю обертання і в осьовому напрямку з вбудованим підшипником вала. Підшипником вала (не показано) може бути підшипник ковзання, наприклад, загалом будь-який циліндричний патрубок, виготовлений з низькофрикційного матеріалу, роликопідшипник, який використовує сфери або маленькі циліндри, які обертаються або котяться між валом і зв'язаними частинами для зменшення тертя і забезпечуючи жорсткіші механічні допуски, або різновид підшипника водяного насоса. Підшипник вала розташований в порожнині 44, як показано Фіг. 4. Має бути зрозумілим, що коли для допомоги в прикріпленні висівного диска 22 до дозатора 20 насіння використовують інші кількості шпонкових пазів 53, шпонкові пази можуть бути розташовані з іншими кутами таким чином, щоб диск 22 або втулка 25 могли повертатися більше або менше для зачеплення виступів з пазами. Далі звертаючись до сторони резервуара висівного диска 22, яка показана на Фіг. 12, показана множина пазів або каналів 91, утворених в насіннєвому фланці 51. На стороні резервуара висівного диска 22, насіннєвий фланець 51 містить ділянку, яка продовжується від поверхні диска 22 і містить внутрішній виступ 96 і зовнішню фаску 94. Зовнішня фаска 94 може бути скошена або по-іншому нахилена відносно поверхні висівного диска 22. Фіг. 13 показує збільшене зображення даних пазів або каналів 91. На насіннєвій комірці 54 присутній паз або канал 91, який відносно вирівняний з нею. Паз або канал 91 розташований по суті попереду своєї відповідної насіннєвої комірки 54 відносно напрямку обертання (як показано стрілкою 93 Фіг. 12) висівного диска 22 під час роботи і забезпечує струшування насіння в насіннєвому запасі, коли висівний диск 22 обертається. Канал 91 орієнтований під кутом нахилу відносно радіальної лінії, яка проходить через центр відповідної насіннєвої комірки 54. Даний кут направляє насіння радіально ззовні і назад відносно напрямку 93 обертання висівного диска 22 під час роботи таким чином, щоб насіння прямувало у бік насіннєвих комірок 54. Канали 91, як показано, мають по суті прямокутну форму, але також могли б містити овальну або будь-яку іншу форму, яка допомагала б в направленні насіння у бік насіннєвих комірок 54. Також повинно бути зрозуміло, що форма і конфігурація каналів може допомагати розпушенню насіння в резервуарі, направляючи його в той же час також у бік насіннєвих комірок 54. Крім того, канали або пази містять похилу частину 97 загалом суміжно з насіннєвою коміркою 54, яка 6 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовується для розташування насіння в насіннєвій комірці 54 під час обертання висівного диска 22. Внаслідок цього канали 91 висівного диска 22 забезпечують множину переваг. Оскільки канали 91 загалом являють собою утоплені області, відділені стіноподібними частинами, вони будуть підвищувати струшування насіннєвого запасу для сприяння руху насіння з насіннєвого запасу. Утоплені канали 91 також будуть забезпечувати прямий шлях з насіннєвого запасу в насіннєві комірки 54, який буде сприяти хорошому прилипанню між насінням і висівним диском 22 в насіннєвих комірках 54. Це буде допомагати збільшенню точності дозатора насіння за рахунок збільшення імовірності, що насіння буде приставати до насіннєвої комірки 54. Оскільки канали 91 утворені за одне ціле з висівним диском 22, вони можуть бути виконані і розраховані на відповідність загалом будь-якій кількості насіннєвих комірок 54 і можуть бути орієнтовані або мати розмір для найкращого збігу з будь-яким типом насіння. Як альтернатива, розмір і орієнтація одного єдиного каналу 91 може бути виконана таким чином, щоб він використовувався з всіма типами насіння. Додатково, сторона резервуара висівного диска 22 буде містити зовнішню фаску 94 і розширення поверхні 95, яке продовжується загалом від зовнішньої фаски 94 до кільцевого виступу 162 на периферії висівного диска 22. Зовнішня фаска 94 по суті утворює "хибний край" висівного диска 22 для кращого розташування насіння на краю або біля нього для кращого узгодження під час вивільнення насіння в жолоб 24. Під час обертання висівного диска 22 і після того, як насіння пристало до насіннєвих комірок 54, диск 22 буде продовжувати обертатися доти, поки насіння не пройде зону 30 дозатора 20 насіння з невеликим перепадом тиску або без нього. У даному місці, зовнішня фаска 94 буде безпосередньо суміжно із зовнішньою стінкою корпусу 21 дозатора насіння, що розташовує насіння і насіннєву комірку 54 на хибному "зовнішньому краю" висівного диска 22. Таким чином, насіння стане відчіплюватися від насіннєвої комірки на зовнішньому краю, що зменшить імовірність рикошету або відскакування в міру того, як насіння проходить через жолоб 24, збільшуючи за допомогою цього узгодженість розташування насіння. Довжина розширення поверхні 95 буде варіювати на основі факторів, таких як величина зміщення 161, тип насіння, наскільки насіннєві комірки 54 повинні знаходитися близько до "краю", а також інших факторів. Створення "хибного краю" передбачає вивільнення насіння на "краю" висівного диска 22 або біля нього, забезпечуючи в той же час цілком достатнє всмоктування в міру того, як диск 22 проходить суміжно з насіннєвим запасом, як буде обговорюватися нижче. У ситуаціях, коли здвоєне насіння може затягуватися на або в одну насіннєву комірку 54, може використовуватися пристрій 111 поштучної подачі, такий як пристрій, показаний на Фіг. 5, 14, 15 і 17. Пристрій 111 поштучної подачі виконаний з можливістю видалення зайвого насіння з насіннєвої комірки. Пристрій 111 поштучної подачі встановлений на корпусі 21 дозатора насіння і функціонально з'єднаний з ним таким чином, щоб перша лопатка 112 (найбільш чітко показана на Фіг. 17) і друга лопатка 113 прилягала до бічної поверхні резервуара насіннєвого фланця 51 і насіннєвих комірок 54. Лопатки відділені проміжком від поверхні висівного диска 22, а також фланця 51 і насіннєвих комірок 54. Лопатки 112, 113 можуть бути виконані таким чином, щоб вони знаходилися на протилежних сторонах кола насіннєвих комірок. Пристрій 111 поштучної подачі зміщений до осі висівного диска 22 і/або корпусу 21 дозатора насіння. Зміщення до осі висівного диска 22 і/або корпусу 21 дозатора насіння може забезпечуватися пружиною, силою тяжіння або іншим елементом натягнення, наприклад, за рахунок прикріплення пристрою 111 поштучної подачі дротом до корпусу 21 дозатора насіння. Пристрій 111 поштучної подачі виконаний з можливістю наявності фіксованого, зігнутого обода ділянки 119, який щонайменше частково оточує кільцевий обід 162 висівного диска, що сприяє позиціонуванню пристрою 111 поштучної подачі суміжно з насіннєвими комірками 54. Перша лопатка 112 розташована суміжно із зворотною стороною зігнутого обода 119, тобто, стороною найбільш далекою від висівного диска 22, і радіально ззовні від кола 54 насіннєвих комірок. Перша лопатка 112 містить внутрішній край з першим набором скатів 115 і загалом зігнутим профілем, подібним окружності кола насіннєвих комірок. Зміщення пристрою 111 поштучної подачі, що містить першу лопатку 112, загалом всередину до осі, допомагає утримувати лопатку 112, і таким чином, скати 115, на зовнішньому краю висівного диска 22 для розташування лопатки 112 і скатів 115 суміжно із зовнішньою областю насіннєвих комірок 54. Це допомагає видаленню додаткового насіння в насіннєвих комірках 54 для того, щоб в насіннєвій комірці 54 розташовувалася одна насінина. Друга лопатка 113 відділена проміжком від першої лопатки 112 і розташована радіально всередині кола 54 насіннєвих комірок. Друга лопатка 113 містить внутрішній край (найбільш близький до кола насіннєвих комірок) з другим набором скатів 116. Повинно бути зрозумілим, 7 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 що пристрій 111 поштучної подачі може мати інші конфігурації скатів для різних типів насіння, і профіль лопаток не повинен обмежуватися ілюстративним варіантом здійснення. Наприклад, маленьке насіння, таке як насіння сої, може вимагати менш енергійного поштучної подачі і, Внаслідок цього може використовуватися менша кількість і менші скати, ніж для більшого насіння, типу кукурудзи. Також повинно бути зрозумілим, що перша лопатка 112 і друга лопатка 113 можуть складатися з множини вузлів окремих скатів, здатних рухатися незалежно або у взаємодії один з одним. Наприклад, перший скат на першій лопатці 112 може пересуватися незалежно або у взаємодії з другим скатом на першій лопатці 112, або перший скат на першій лопатці 112 може пересуватися незалежно або у взаємодії з першим скатом на другій лопатці 113. Перша лопатка 112 і друга лопатка 113 прикріплені до першої і другої кареток 121 і 122. Додатково, перша і друга лопатки 112, 113 можуть бути утворені за одне ціле з каретками 121, 122. Лопатки 112, 113 можуть бути прикріплені до кареток 121, 122 таким чином, щоб їх можна було замінювати після спрацювання, або внаслідок зміни типу насіння, що використовується з системою. Внаслідок цього щонайменше для тимчасового прикріплення лопаток до кареток можуть використовуватися гвинти або інші тимчасові кріплення. Першою і другою каретками 121 і 122 маніпулюють за допомогою поворотного регулюючого пристрою 114 таким чином, що першу лопатку 112 регулюють радіально ззовні, тоді як другу лопатку 113 одночасно регулюють радіально всередині або навпаки, змінюючи таким чином ширину насіннєвого проходу між першою і другою лопатками 112, 113 для проходження через них насіннєвих комірок 54. Друга лопатка 113 з'єднана з поворотним регулюючим пристроєм 114 за допомогою кулачка або іншого механізму, який перетворює обертальний переміщення поворотного регулюючого пристрою 114 в поступальний переміщення першої 112 і/або другої лопатки 113. Таким чином, в міру того, як обертається поворотний регулюючий пристрій, друга лопатка 113 (і/або перша лопатка 112) поздовжнім чином рухається загалом в напрямку першої лопатки 112 або від неї. Наприклад, лопатки 112, 113 можуть бути з'єднані з можливістю ковзання таким чином, щоб лопатки ковзали вздовж напрямних, прорізів або виїмок в пристрої 111 поштучної подачі. Однак, не потрібно, щоб при обертанні поворотного регулюючого пристрою 114 рухалися обидві каретки, і таким чином, обидві лопатки. Наприклад, передбачається, що коли поворотний регулюючий пристрій 114 обертається, або розширюючи або звужуючи відстань між лопатками, і таким чином, скатами на лопатках, пересувається тільки одна з лопаток. Крім того, в той час, як перша лопатка 112 рухається, забезпечуючи позиціонування пристрою 111 поштучної подачі суміжно з насіннєвими комірками 54, зігнутий обід 119 залишається нерухомим. Ширший насіннєвий прохід як правило передбачає менш енергійну поштучну подачу, тобто, менший контакт ската 115, 116 з насіниною (насінням) в насіннєвій комірці 54. Вужчий насіннєвий прохід як правило створює енергійнішу поштучну подачу, тобто, більший контакт ската 115, 116 з насіниною (насінням) в насіннєвій комірці 54. Рівень енергійності визначається на основі ряду факторів, включаючи, але без обмеження, розмір насіння, норму розподілу насіння, тип насіння і/або величину всмоктування, що є в насіннєвій комірці 54. Однак, пристрій 111 поштучної подачі загалом виконаний таким чином, щоб тільки одна насінина затягувалася на насіннєву комірку 54 або в неї, а всяке інше насіння, що затягується на насіннєву комірку 54 або в неї, виштовхувалося в насіннєвий запас. Проріз 28 в корпусі забезпечує оператору легкий доступ до поворотного регулюючого пристрою 114 для того, щоб регулювати ширину насіннєвого проходу між першою і другою лопатками 112, 113 без видалення яких-небудь деталей. Це забезпечує можливість використання пристрою 111 поштучної подачі в дозаторі 20 насіння з множиною типів насіння, наприклад, кукурудзою, бобами і т. д., забезпечуючи в той же час також швидке і легке регулювання ширини проходу між лопатками. ФІГ. 16 ілюструє зображення поверхні роторного регулюючого пристрою 114. На поверхні є криволінійні канавки 131 і 132. У даних канавок 131, 132 варіює радіальна відстань від центральної осі 134 поворотного регулюючого пристрою 114. Обертання поворотного регулюючого пристрою 114 спричиняє переміщення першої і другої кареток 121, 122 (і таким чином, першої і другої лопаток 112, 113) в прямолінійному напрямку або в напрямку, або від осі висівного диска 22, що змінює ширину проходу між лопатками 112, 113 таким чином, щоб лопатки можна було використовувати з різними типами і розмірами насіння. У кареток, обмежених прямолінійним рухом, зачеплення виступів 141 і 142 кареток з криволінійними канавками 131 і 132 спричиняє зміну положення кареток відносно обертання поворотного регулюючого пристрою 114. Каретки 121, 122 і виступи 141, 142 можна бачити на Фіг. 17. Однак, як відмічалося вище, коли необхідно пересунути тільки одну з лопаток 112, 113, на поверхні 8 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 60 поворотного регулюючого пристрою 114 може міститися тільки один набір канавок, так щоб його обертання спричиняло прямолінійний переміщення виступу в зачепленні з канавкою. Пристроєм 111 поштучної подачі також може бути знімний картридж з корпусу 21 дозатора насіння, що забезпечує можливість ремонту, заміни, очищення, регулювання і т. д. пристрою 111 поштучної подачі. Пристрій 111 поштучної подачі містить кріпильний засіб 117, такий як лапи, що продовжуються загалом від нижньої сторони пристрою 111 поштучної подачі. Лапи 117, які показані для ілюстративних цілей, виконані з можливістю вставляння в прорізі 118 (див., Фіг. 5), утворені за одне ціле з корпусом 21 дозатора насіння або прикріплені до його внутрішньої частини. Внаслідок цього для видалення пристрою 111 поштучної подачі, відчіплюють набір клямок на пристрої поштучної подачі, забезпечуючи можливість повороту пристрою поштучної подачі і видалення лап 117 з прорізів 118 в корпусі 21 дозатора насіння і видалення поворотного регулюючого пристрою 114 через отвір в корпусі 21 дозатора насіння. Для заміни пристрою 111 поштучної подачі, лапи 117 розташовують в прорізах 118, а поворотний регулюючий пристрій 114 вміщують через отвір в корпусі 21 дозатора насіння для надання користувачеві доступу для регулювання відстані між першою і другою лопатками 112, 113. Крім того, будь-яку кількість або конфігурацію клямок або інших елементів можна додавати до основної частини і/або корпусу пристрою поштучної подачі для сприяння утриманню пристрою поштучної подачі на місці в корпусі 21 дозатора насіння. У ще одному варіанті здійснення механізму пристрою поштучної подачі, який загалом показаний на Фіг. 15a, пристрій 111 поштучної подачі не містить набір клямок і лапи 117, але замість цього прикріплений до корпусу 21 дозатора насіння і всередині нього елементом 120 натягнення, таким як плоска пружина. Таким чином, пристрій 111 поштучної подачі можна знімати з корпусу за допомогою плавного переміщення затискного пристрою 120a вгору, а потім в напрямку користувача відносно виступу 120b. Потім пристрій 111 поштучної подачі можна зняти з корпусу 21 дозатора насіння для ремонту, заміни, очищення і регулювання. В інших варіантах здійснення з використанням елемента 120 натягнення, з внутрішньої частини корпусу 21 дозатора насіння можуть продовжуватися виступи, при цьому отвори елемента 120 натягнення просто защіплюють на виступах або іншим чином встановлюють на них щонайменше для тимчасового прикріплення пристрою 111 поштучної подачі до корпусу 21 дозатора насіння. ФІГ. 18 надає ілюстрацію взаємодії між індивідуальним приводом 27 і висівним диском 22 згідно з ілюстративним варіантом здійснення винаходу. Частина дозатора 20 насіння була розрізана, щоб показати внутрішні складові елементи вузла. Як показано на Фіг. 18, індивідуальний привід 27 встановлений зовні на корпус 21 дозатора насіння таким чином, що вихідний вал 154 приводу 27 виступає щонайменше через частину корпусу 21 дозатора насіння перпендикулярно до поверхні сторони резервуара висівного диска 22 і суміжно з нею. Зовнішня шестерня 153 встановлена на вихідному валу 154 або іншим чином утворює його частину. Деталь 152 у вигляді внутрішньої шестерні відлита за одне ціле зі стороною резервуара висівного диска 22 або в деяких варіантах здійснення прикріплена до нього. Вказана внутрішня шестерня 152 і вказана зовнішня шестерня 153 розташовані таким чином, що їх зв'язані зубці входять в зачеплення один з одним. Дане зачеплення забезпечує пряме керування швидкістю обертання висівного диска 22 за допомогою регулювання повторної швидкості обертання вихідного вала 154 індивідуального приводу 27. В ілюстративному варіанті здійснення індивідуальний привід 27 приводиться в дію за допомогою електричного двигуна 151, але кваліфікований фахівець в даній галузі техніки може зрозуміти, що індивідуальний привід також може одержувати для себе енергію від пневматичного або гідравлічного поворотного двигуна, а також за рахунок будь-якого іншого типу обертального руху, зокрема, але без обмеження, механічного, кабельного приводу або ланцюгового. У ще одному варіанті здійснення дозатора насіння, як показано на Фіг. 19, індивідуальний привід 27a встановлений зовні на вакуумний корпус 200a таким чином, щоб вихідний вал 154a виступав через вакуумний корпус 200a по суті перпендикулярно до поверхні сторони розрідження висівного диска 22 і суміжно з нею. Зовнішня шестерня 153a встановлена на вихідному валу 154а або іншим чином утворює його частину. На стороні розрідження висівного диска 22a за одне ціле відлита деталь 152а у вигляді внутрішньої шестерні. Деталлю 152а у вигляді внутрішньої шестерні також може бути окремий елемент, який прикріплений до внутрішнього кільця або фланця сторони розрідження висівного диска 22a. Вказана деталь 152а у вигляді внутрішньої шестерні і вказана зовнішня шестерня 153a розташовані таким чином, що їх зв'язанізубці входять в зачеплення один з одним таким чином, щоб вихідний вал індивідуального приводу 27a обертав висівний диск 22a. Фігури 20-22 додатково зображують висівний диск 22a і вакуумний корпус 200a модифікованого варіанта здійснення. 9 UA 114432 C2 5 10 15 20 25 30 35 40 45 50 55 Регулювання швидкості індивідуального приводу 27, 27a, і таким чином висівного диска 22, 22a, передбачає краще регулювання відстані між насінням під час посіву. Як відмічалося, швидкість обертання висівного диска 22, 22a відносно швидкості руху трактора або іншого обладнання допомагає регулювати відстань між насінинами в рядку. Внаслідок цього додавання індивідуального приводу 27, 27a дозволяє оператору регулювати відстань просто за рахунок регулюючого керування приводом 27, 27a. Наприклад, оператор в тракторі може регулювати швидкість обертання за допомогою видаленого або іншого інтерфейсу керування таким чином, щоб під час посіву можна було регулювати відстань між насінинами. Це може приводити до значної економії часу, оскільки оператору не треба зупиняти посів для регулювання норми висіву дозатора, забезпечуючи таким чином ефективний посів на полі зі змінюваними посівними умовами. З посиланням на фігури 23a і 23b, показане збільшене зображення дозатора 20 насіння в розрізі з деталізацією примежової поверхні між висівним диском 22 і корпусом 21 дозатора насіння. У деяких областях, передбачена зміщена ділянка 161 зовнішньої бічної стінки 163, ексцентрична із зовнішньою окружністю (наприклад, кільцевим ободом 162) висівного диска 22. Запобіжний елемент 165, який також показаний на Фіг. 5, покриває простір, створений зміщеною ділянкою 161 між насіннєвою коміркою 54 висівного диска 22 і нижнім краєм зовнішньої бічної стінки 163. Наприклад, як показано на Фіг. 23a, зміщена ділянка 161 є ексцентричною з висівним диском 22 в зоні 166 завантаження, тобто, області дозатора насіння 22, де насіння об'єднується в загальний запас і струшується перед затягненням на насіннєву комірку 54 або в неї. Область, створена зміщеною ділянкою 161 і закрита запобіжним елементом 165, надає насінню додатковий простір для руху навколо нього і затягнення на насіннєву комірку 54 або в неї, що знижує імовірність вибивання насіння з вивільненням з насіннєвої комірки 54 корпусом 21 дозатора насіння під час обертання висівного диска 22. Запобіжний елемент 165 також допомагає орієнтації насіння в насіннєвій комірці 54 таким чином, щоб в комірку 54 входила більша площа поверхні насіння для забезпечення найбільш сильного всмоктування насіння в комірці 54. Запобіжний елемент 165 по суті створює хибну зовнішню стінку корпусу 21 дозатора насіння. Як згадувалося вище і краще усього показано на фігурах 12 і 13, сторона резервуара висівного диска 22 буде містити зовнішню фаску 94 і розширення 95, яке закінчується кільцевим ободом 162 висівного диска 22. Як згадувалося вище, зовнішня фаска 94 і розширення 95 створює хибний край для висівного диска 22, який забезпечує можливість розташування насіннєвих комірок 54 загалом на зовнішньому краю хибного краю. Незважаючи на те, що хибний край, створений зовнішньої фаскою 94 і розширенням 95, сприяє вивільненню насіння, вони можуть ускладнювати прикріплення насіння до насіннєвої комірки 54 в насіннєвому запасі внаслідок зменшеного всмоктування на зовнішньому краю висівного диска 22. Зміщена ділянка 161 і запобіжний елемент 165 протидіють цьому за рахунок створення "хибної стінки". Так звана хибна стінка, створена запобіжним елементом 165, буде продовжуватися від зовнішньої фаски 94 до зовнішньої стінки корпусу 21 дозатора насіння. Ширина хибної стінки (запобіжного елемента 165) буде створювати видимість, неначе насіння прикріплене в місці далі всередину на висівному диску 22, при цьому запобіжний елемент забезпечує бар'єр для створення більшого всмоктування в насіннєвій комірці 54 для збільшення узгодженості прикріплення насіння в насіннєві комірки 54. Запобіжний елемент 165 і зміщення 161 може продовжуватися до входження пристрою 111 поштучної подачі, який використовується для забезпечення, щоб в кожній насіннєвій комірці 54 розташовувалася тільки одна насінина. Був передбачений пневматичний дозатор насіння для розподілу насіння в полі. Показані і описані ілюстративні варіанти здійснення передбачають множину варіантів, опцій і альтернатив, і не повинні обмежуватися конкретними варіантами здійснення, показаними і описаними в даному документі. Наприклад, удосконалення, описані в даному документі, однаковим чином застосовні до інших дозаторів, таких як пневматичні дозатори з позитивним витісненням, на зразок дозаторів, розкритих в патенті США № 4,450,959 Deckler, який включений в даний опис за допомогою посилання у всій своїй повноті. Наведений вище опис був представлений з ілюстративною і описовою цілями, і не вважається вичерпним або таким, що обмежує ілюстративний варіант здійснення точними розкритими формами. Передбачається, що інші альтернативні способи, очевидні фахівцям в даній галузі техніки, охоплюються винаходом. 10 UA 114432 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Пневматичний дозатор насіння, що містить: корпус, що містить внутрішню камеру; висівний диск, що встановлений у вказаному корпусі з можливістю обертання навколо осі і має множину насіннєвих комірок, рознесених радіально навколо осі для утримання насіння; і регульований пристрій поштучної подачі для виключення множини насіння з вказаних насіннєвих комірок, при цьому вказаний пристрій поштучної подачі містить дві лопатки суміжно з насіннєвими комірками і щонайменше частково оточує їх; при цьому лопатки пристрою поштучної подачі виконані з можливістю одночасного регулювання так, щоб перша лопатка поступально переміщувалася радіально від осі, а друга лопатка радіально до осі, і щоб перша лопатка регулювалась радіально до осі, а друга лопатка радіально від осі, причому вказаний пристрій поштучної подачі містить зігнуту ободову ділянку, яка продовжується перпендикулярно диску і щонайменше частково зміщена до осі диска. 2. Пневматичний дозатор насіння за п. 1, в якому перша лопатка знаходиться радіально всередині від насіннєвих комірок, а друга лопатка розташована радіально зовні від насіннєвих комірок. 3. Пневматичний дозатор насіння за п. 1, в якому зігнута ободова ділянка розміщена біля першої лопатки і виконана з можливістю по суті збігу з викривленням висівного диска. 4. Пневматичний дозатор насіння за п. 1, в якому перша лопатка містить щонайменше один скат, який продовжується від лопатки і до осі. 5. Пневматичний дозатор насіння за п. 1, в якому друга лопатка містить щонайменше один скат, який продовжується від лопатки і від осі. 6. Пневматичний дозатор насіння за п. 1, що додатково містить поворотний регулюючий пристрій, функціонально з’єднаний з першою і другою лопатками, при цьому обертання поворотного регулюючого пристрою регулює відстань між першою і другою лопатками. 7. Пневматичний дозатор насіння за п. 6, що додатково містить першу каретку, прикріплену до першої лопатки, і другу каретку, прикріплену до другої лопатки. 8. Пневматичний дозатор насіння за п. 7, в якому поворотний регулюючий пристрій містить щонайменше одну криволінійну канавку, функціонально з’єднану з виступом першої або другої каретки, при цьому обертання поворотного регулюючого пристрою викликає взаємодію криволінійної канавки з кареткою для регулювання відстані між першою і другою лопатками. 9. Пневматичний дозатор насіння за п. 8, в якому щонайменше одна з першої або другої каретки рухається під час обертання поворотного регулюючого пристрою. 10. Пневматичний дозатор насіння за п. 1, в якому перша лопатка зміщена до осі висівного диска. 11. Пневматичний дозатор насіння за п. 1, в якому пристрій поштучної подачі додатково містить кріпильний засіб для знімного прикріплення пристрою поштучної подачі до корпусу. 12. Механізм поштучної подачі з висівним диском для використання з пневматичним дозатором насіння сільськогосподарського знаряддя, при цьому механізм поштучної подачі розташований суміжно з висівним диском, що має радіальну групу насіннєвих комірок, при цьому механізм з висівним диском містить: першу лопатку, що розташована суміжно із зовнішнім краєм насіннєвих комірок висівного диска і містить щонайменше один скат, який продовжується в напрямку насіннєвих комірок; другу лопатку, що розташована суміжно з внутрішнім краєм насіннєвих комірок висівного диска і містить щонайменше один скат, який продовжується в напрямку насіннєвих комірок; при цьому перша і друга лопатки регулюються як в напрямку насіннєвих комірок, так і від них для регулювання відстані між скатами першої і другої лопаток, і зігнуту ободову ділянку, яка продовжується перпендикулярно диску і щонайменше частково зміщена до осі диска. 13. Механізм поштучної подачі з висівним диском за п. 12, в якому лопатки регулюються одночасно таким чином, щоб перша і друга лопатки переміщувалися разом до групи насіннєвих комірок або від групи насіннєвих комірок. 14. Механізм поштучної подачі з висівним диском за п. 13, що додатково містить поворотний регулюючий пристрій, функціонально з’єднаний з першою і другою лопатками і виконаний з можливістю регулювання відстані між першою і другою лопатками. 15. Механізм поштучної подачі з висівним диском за п. 14, в якому поворотний регулюючий пристрій містить щонайменше одну криволінійну канавку в сполученні з першою або з другою 11 UA 114432 C2 5 10 15 20 25 лопаткою, при цьому обертання поворотного регулюючого пристрою регулює місцеположення першої або другої лопатки на основі форми криволінійної канавки. 16. Механізм поштучної подачі з висівним диском за п. 15, що додатково містить першу і другу каретки, розташовані між першою і другою лопатками, і поворотний регулюючий пристрій, при цьому лопатки з’єднані з каретками, а каретки знаходяться в сполученні з криволінійною канавкою. 17. Механізм поштучної подачі з висівним диском за п. 12, в якому зігнута ободова ділянка розміщена суміжно з першою лопаткою і виконана з можливістю по суті збігу з кривизною висівного диска. 18. Комбінація висівного диска і пристрою поштучної подачі, що містить: висівний диск, що містить циліндричний елемент, який має сторону розрідження і сторону резервуара, при цьому висівний диск містить радіальну групу насіннєвих комірок, рознесених від осі; пристрій поштучної подачі, що містить першу лопатку, що містить щонайменше один скат, який розташований суміжно із зовнішнім краєм насіннєвих комірок і продовжується загалом до осі, і другу лопатку, що містить щонайменше один скат, який розташований суміжно з внутрішнім краєм насіннєвих комірок і продовжується загалом від осі; і поворотний регулюючий пристрій, функціонально прикріплений до пристрою поштучної подачі таким чином, щоб обертання поворотного регулюючого пристрою регулювало відстань між скатами першої і другої лопаток за рахунок переміщення щонайменше однієї з першої або другої лопаток, і зігнуту ободову ділянку, яка продовжується перпендикулярно диску і щонайменше частково зміщена до осі диска. 19. Комбінація за п. 18, в якій обертання поворотного регулюючого пристрою спричиняє одночасно переміщення першої і другої лопаток або загалом в напрямку одна одної, або загалом одна від одної. 20. Комбінація за п. 19, в якій зігнута ободова ділянка суміжна з першою лопаткою і виконана з можливістю по суті збігу з кривизною висівного диска, при цьому пристрій поштучної подачі зміщений до осі висівного диска. 12 UA 114432 C2 13 UA 114432 C2 14 UA 114432 C2 15 UA 114432 C2 16 UA 114432 C2 17 UA 114432 C2 18 UA 114432 C2 19 UA 114432 C2 20 UA 114432 C2 21 UA 114432 C2 22 UA 114432 C2 23 UA 114432 C2 24 UA 114432 C2 25 UA 114432 C2 26 UA 114432 C2 27 UA 114432 C2 28
