Пневматичний висівний апарат
Номер патенту: 71273
Опубліковано: 10.07.2012
Автори: Солових Ігор Костянтинович, Солових Андрій Євгенович, Свірень Микола Олександрович, Осипов Ігор Миколайович, Анісімов Олександр Вікторович
Формула / Реферат

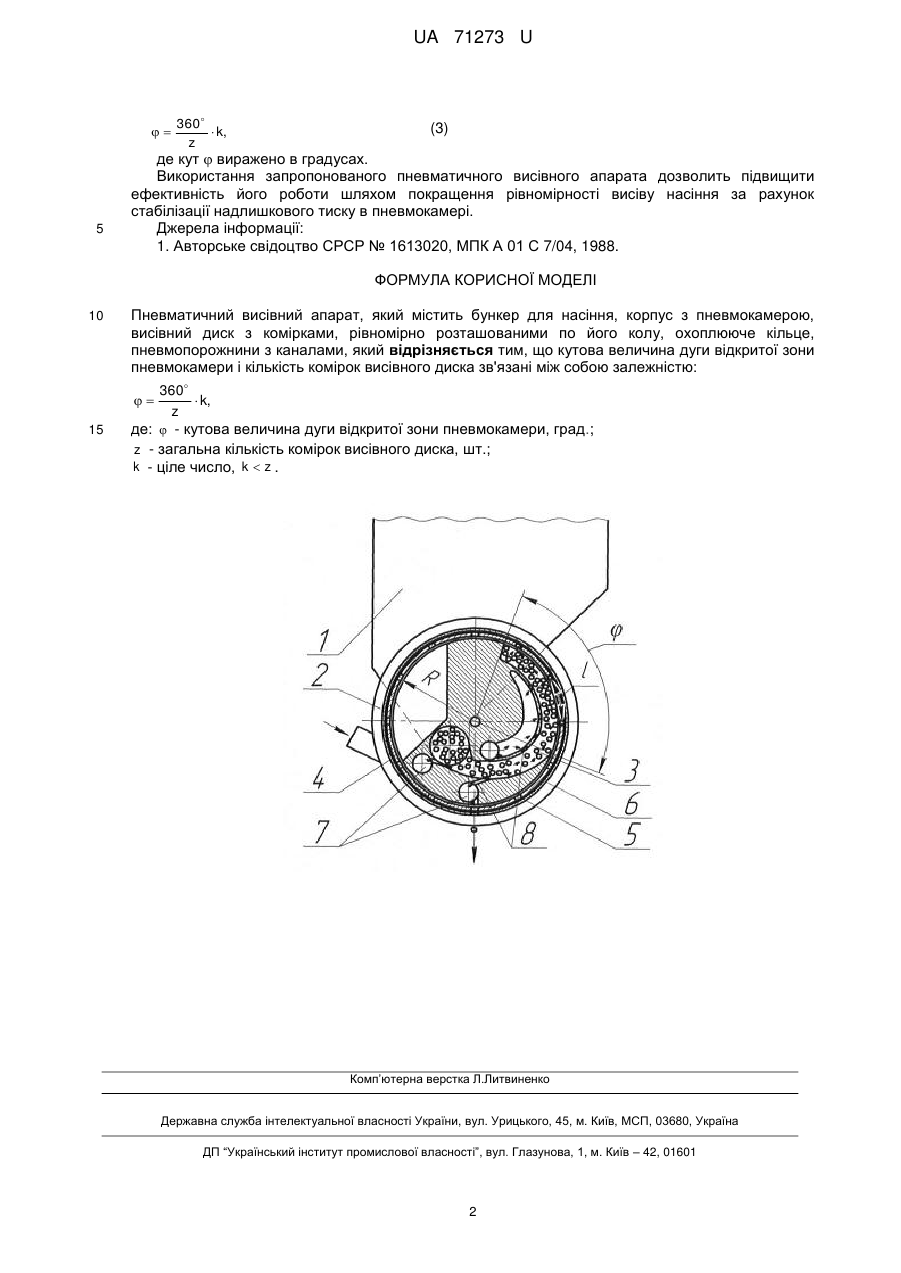

Пневматичний висівний апарат, який містить бункер для насіння, корпус з пневмокамерою, висівний диск з комірками, рівномірно розташованими по його колу, охоплююче кільце, пневмопорожнини з каналами, який відрізняється тим, що кутова величина дуги відкритої зони пневмокамери і кількість комірок висівного диска зв'язані між собою залежністю:
де:
- кутова величина дуги відкритої зони пневмокамери, град.;
- загальна кількість комірок висівного диска, шт.;
- ціле число,
.
Текст

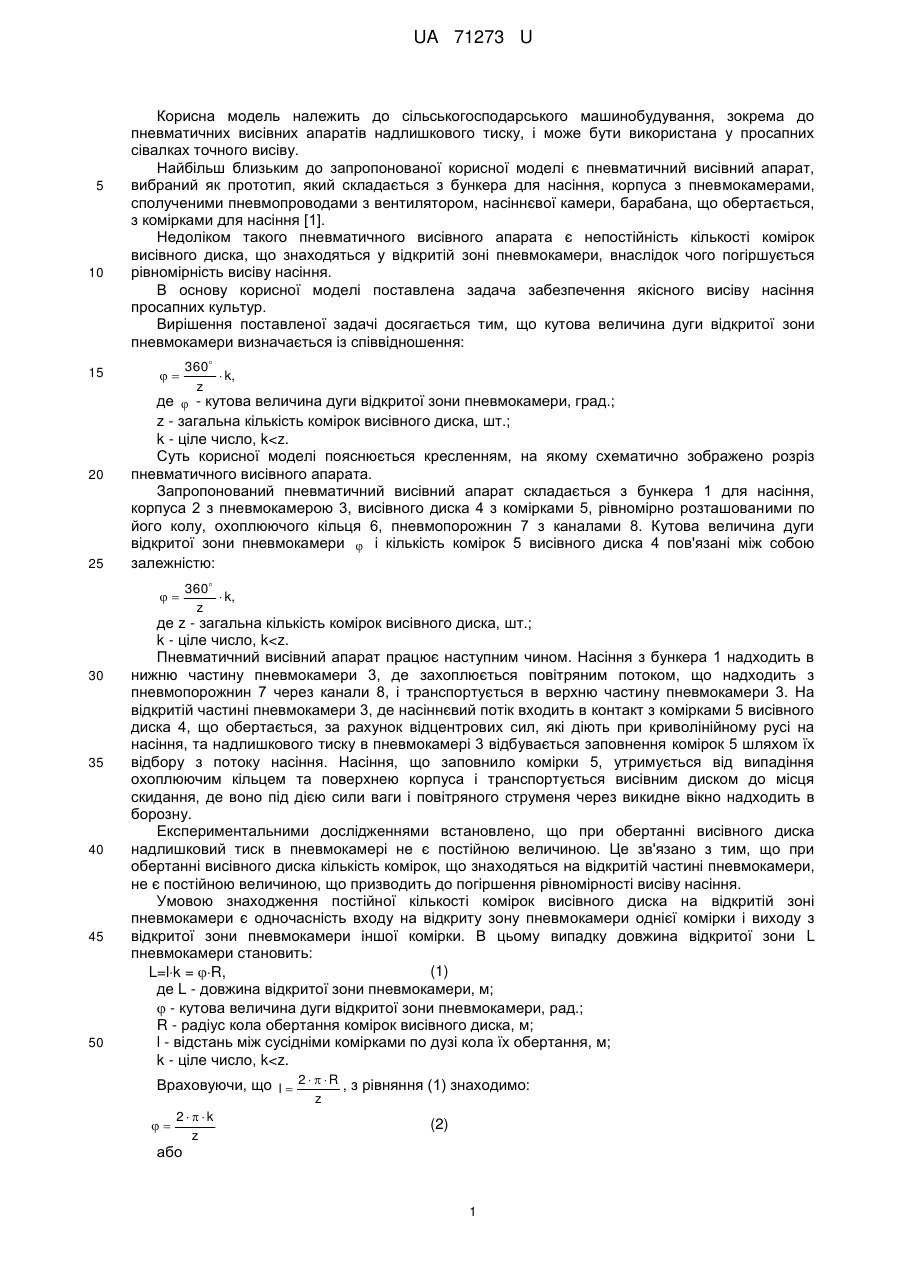

Реферат: Пневматичний висівний апарат містить бункер для насіння, корпус з пневмокамерою, висівний диск з комірками, рівномірно розташованими по його колу, охоплююче кільце, пневмопорожнини з каналами. Кутова величина дуги відкритої зони пневмокамери і кількість комірок висівного диска зв'язані між собою залежністю. UA 71273 U (54) ПНЕВМАТИЧНИЙ ВИСІВНИЙ АПАРАТ UA 71273 U UA 71273 U 5 10 15 20 25 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пневматичних висівних апаратів надлишкового тиску, і може бути використана у просапних сівалках точного висіву. Найбільш близьким до запропонованої корисної моделі є пневматичний висівний апарат, вибраний як прототип, який складається з бункера для насіння, корпуса з пневмокамерами, сполученими пневмопроводами з вентилятором, насіннєвої камери, барабана, що обертається, з комірками для насіння [1]. Недоліком такого пневматичного висівного апарата є непостійність кількості комірок висівного диска, що знаходяться у відкритій зоні пневмокамери, внаслідок чого погіршується рівномірність висіву насіння. В основу корисної моделі поставлена задача забезпечення якісного висіву насіння просапних культур. Вирішення поставленої задачі досягається тим, що кутова величина дуги відкритої зони пневмокамери визначається із співвідношення: 360 k, z де - кутова величина дуги відкритої зони пневмокамери, град.; z - загальна кількість комірок висівного диска, шт.; k - ціле число, k
ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic sowing unit
Автори англійськоюSviren Mykola Oleksandrovych, Osypov Ihor Mykolaiovych, Solovykh Ihor Kostiantynovych, Solovykh Andrii Yevhenovych, Anisimov Oleksandr Viktorovych
Назва патенту російськоюПневматический высевающий аппарат
Автори російськоюСвирень Николай Александрович, Осипов Игорь Николаевич, Соловых Игорь Константинович, Соловых Андрей Евгеньевич, Анисимов Александр Викторович
МПК / Мітки
МПК: A01C 7/04
Мітки: висівний, апарат, пневматичний
