Спосіб і пристрій для керування потужністю каналу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 85552

Опубліковано: 10.02.2009

Автори: Аттар Рашид Ахмед, Бхушан Нага, Агравал Авніш

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для керування потужністю каналу, що містить:

процесор; і

запам'ятовуюче середовище, зв'язане з процесором, і що містить набір інструкцій, що виконуються процесором, для:

визначення потужності передачі першого каналу;

визначення якості і класу надаваних послуг передачі даних (QoS), що надаються каналом;

визначення відношення потужності передачі каналу до першого каналу для швидкості передачі даних, на якій буде здійснюватися передача по каналу відповідно до QoS;

підстроювання відношення потужності передачі відповідно до метрики якості каналу; і

обчислення потужності передачі каналу відповідно до підстроєного відношення потужності передачі.

2. Пристрій за п. 1, в якому процесор визначає потужність першого каналу за допомогою виконання набору інструкцій для:

визначення контрольної точки відповідно до метрики якості другого каналу і детектованої наявності користувацьких даних в третьому каналі; і

збільшення значення потужності передачі, якщо поточне значення потужності передачі менше, ніж в певній контрольній точці.

3. Пристрій за п. 2, в якому процесор виконує набір інструкцій для:

зменшення значення потужності передачі, якщо поточне значення потужності передачі менше, ніж в певній контрольній точці.

4. Пристрій за п. 2, в якому процесор визначає контрольну точку відповідно до метрики якості другого каналу і детектованої наявності користувацьких даних в третьому каналі за допомогою виконання набору інструкцій для:

визначення метрики якості другого каналу;

детектування наявності користувацьких даних в третьому каналі;

декодування користувацьких даних, якщо наявність користувацьких даних в третьому каналі була детектована; і

визначення контрольної точки відповідно до метрики якості і результатів детектування.

5. Пристрій за п. 4, в якому процесор визначає метрику якості другого каналу за допомогою виконання набору інструкцій для:

визначення швидкості стирання другого каналу.

6. Пристрій за п. 4, в якому процесор детектує наявність користувацьких даних в третьому каналі за допомогою виконання набору інструкцій для:

побудови набору гіпотез у відповідності зі швидкістю контрольних даних і змісту контрольних даних;

декодування контрольних даних відповідно до кожного набору гіпотез;

вибору найбільш вірогідної гіпотези відповідно до метрики, використаної для тестування гіпотез; і

декларування наявності користувацьких даних, якщо вибрана гіпотеза більша, ніж перше порогове значення.

7. Пристрій за п. 4, в якому процесор декодує користувацькі дані, якщо наявність користувацьких даних в третьому каналі була детектована за допомогою виконання набору інструкцій для:

декодування користувацьких даних, мультиплексованих з кодовим розділенням (CDM), від третього каналу.

8. Пристрій за п. 4, в якому процесор визначає контрольну точку відповідно до метрики якості і результатів детектування за допомогою виконання набору інструкцій для:

зменшення контрольної точки, якщо метрика якості менша, ніж друге порогове значення, і декодування було успішним; і

збільшення контрольної точки, якщо метрика якості більша, ніж друге порогове значення, і декодування було неуспішним;

коли наявність користувацьких даних була детектована.

9. Пристрій за п. 4, в якому процесор визначає контрольну точку відповідно до метрики якості і результатів детектування за допомогою виконання набору інструкцій для:

збільшення контрольної точки, якщо метрика якості більша, ніж друге порогове значення;

коли наявність користувацьких даних не була детектована.

10. Пристрій за п. 2, в якому процесор підстроює відношення потужності передачі відповідно до метрики якості каналу за допомогою виконання набору інструкцій для:

збільшення відношення потужності передачі на першу певну величину, коли перша певна кількість повторних передач користувацьких даних по каналу була невдалою.

11. Пристрій за п. 2, в якому процесор підстроює відношення потужності передачі відповідно до метрики якості каналу за допомогою виконання набору інструкцій для:

зменшення відношення потужності передачі на другу певну величину, коли користувацькі дані були успішно передані по каналу за другу певну кількість повторних передач.

12. Пристрій за п. 2, в якому процесор підстроює відношення потужності передачі відповідно до метрики якості каналу за допомогою виконання набору інструкцій для:

визначення диференціала перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу;

підстроювання диференціала перевищення над тепловим; і

підстроювання відношення потужності передачі відповідно до підстроєного диференціала перевищення над тепловим.

13. Пристрій за п. 12, в якому процесор визначає диференціал перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу за допомогою виконання набору інструкцій для:

вимірювання перевищення над тепловим в інтервалі передачі першого каналу;

вимірювання перевищення над тепловим в інтервалі передачі каналу; і обчислення різниці між перевищенням над тепловим в інтервалі передачі першого каналу і перевищенням над тепловим в інтервалі передачі каналу.

14. Пристрій за п. 12, в якому процесор визначає диференціал перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу за допомогою виконання набору інструкцій для:

оцінки диференціала перевищення над тепловим.

15. Пристрій за п. 14, в якому процесор оцінює диференціал перевищення над тепловим за допомогою виконання набору інструкцій для:

оцінки диференціала перевищення над тепловим відповідно до метрики якості каналу.

16. Пристрій за п. 2, в якому канал є першим каналом трафіка; і

де перший канал є контрольним каналом.

17. Пристрій за п. 3, в якому другий канал є каналом запиту даних; і

де третій канал є другим каналом трафіка.

18. Спосіб керування потужністю каналу, що включає етапи, на яких:

визначають потужність передачі першого каналу;

визначають якість і клас надаваних послуг передачі даних (QoS), які надаються каналом;

визначають відношення потужності передачі каналу до першого каналу для швидкості передачі даних, на якій буде здійснюватися передача по каналу відповідно до QoS;

підстроюють відношення потужності передачі відповідно до метрики якості каналу; і

обчислюють потужність передачі каналу відповідно до підстроєного відношення потужності передачі.

19. Спосіб за п. 18, в якому при визначенні потужності першого каналу:

визначають контрольну точку відповідно до метрики якості другого каналу і детектованої наявності користувацьких даних в третьому каналі; і

збільшують значення потужності передачі, якщо поточне значення потужності передачі менше, ніж в певній контрольній точці.

20. Спосіб за п. 19, який також містить етап, на якому зменшують значення потужності передачі, якщо поточне значення потужності передачі менше, ніж в певній контрольній точці.

21. Спосіб за п. 19, в якому при визначенні контрольної точки відповідно до метрики якості другого каналу і детектованої наявності користувацьких даних в третьому каналі:

визначають метрику якості другого каналу;

детектують наявність користувацьких даних в третьому каналі;

декодують користувацькі дані, якщо наявність користувацьких даних в третьому каналі була детектована; і

визначають контрольну точку відповідно до метрики якості і результатів детектування.

22. Спосіб за п. 21, в якому при визначенні метрики якості другого каналу визначають швидкість стирання другого каналу.

23. Спосіб за п. 21, в якому при детектуванні наявності користувацьких даних в третьому каналі:

побудовують набір гіпотез відповідно до швидкості контрольних даних і змісту контрольних даних;

декодують контрольні дані відповідно до кожного набору гіпотез;

вибирають найбільш вірогідну гіпотезу відповідно до метрики, використаної для тестування гіпотез; і

декларують наявність користувацьких даних, якщо вибрана гіпотеза більша, ніж перше порогове значення.

24. Спосіб за п. 21, в якому процесор декодує користувацькі дані, якщо наявність користувацьких даних в третьому каналі була детектована за допомогою виконання набору інструкцій для:

декодування користувацьких даних, мультиплексованих з кодовим розділенням (CDM), від третього каналу.

25. Спосіб за п. 21, в якому при визначенні контрольної точки відповідно до метрики якості і результатів детектування:

зменшують контрольну точку, якщо метрика якості менша, ніж друге порогове значення, і декодування було успішним; і

збільшують контрольну точку, якщо метрика якості більша, ніж друге порогове значення, і декодування було неуспішним;

коли наявність користувацьких даних була детектована.

26. Спосіб за п. 21, в якому при визначенні контрольної точки відповідно до метрики якості і результатів детектування:

збільшують контрольну точку, якщо метрика якості більша, ніж друге порогове значення;

коли наявність користувацьких даних не була детектована.

27. Спосіб за п. 18, в якому при підстроюванні відношення потужності передачі відповідно до метрики якості каналу:

збільшують відношення потужності передачі на першу певну величину, коли перша певна кількість повторних передач користувацьких даних по каналу була невдалою.

28. Спосіб за п. 18, в якому при підстроюванні відношення потужності передачі відповідно до метрики якості каналу:

зменшують відношення потужності передачі на другу певну величину, коли користувацькі дані були успішно передані по каналу за другу певну кількість повторних передач.

29. Спосіб за п. 18, в якому при підстроюванні відношення потужності передачі відповідно до метрики якості каналу:

визначають диференціал перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу;

підстроюють диференціал перевищення над тепловим; і

підстроюють відношення потужності передачі відповідно до підстроєного диференціала перевищення над тепловим.

30. Спосіб за п. 29, в якому при визначенні диференціала перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу:

вимірюють перевищення над тепловим в інтервалі передачі першого каналу;

вимірюють перевищення над тепловим в інтервалі передачі каналу; і обчислюють різницю між перевищенням над тепловим в інтервалі передачі першого каналу і перевищенням над тепловим в інтервалі передачі каналу.

31. Спосіб за п. 29, в якому при визначенні диференціала перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу оцінюють диференціал перевищення над тепловим.

32. Спосіб за п. 31, в якому при оцінці диференціала перевищення над тепловим оцінюють диференціал перевищення над тепловим відповідно до метрики якості каналу.

33. Спосіб за п. 18, в якому канал є першим каналом трафіка; і перший канал є контрольним каналом.

34. Спосіб за п. 19, в якому другий канал є каналом запиту даних; і третій канал є другим каналом трафіка.

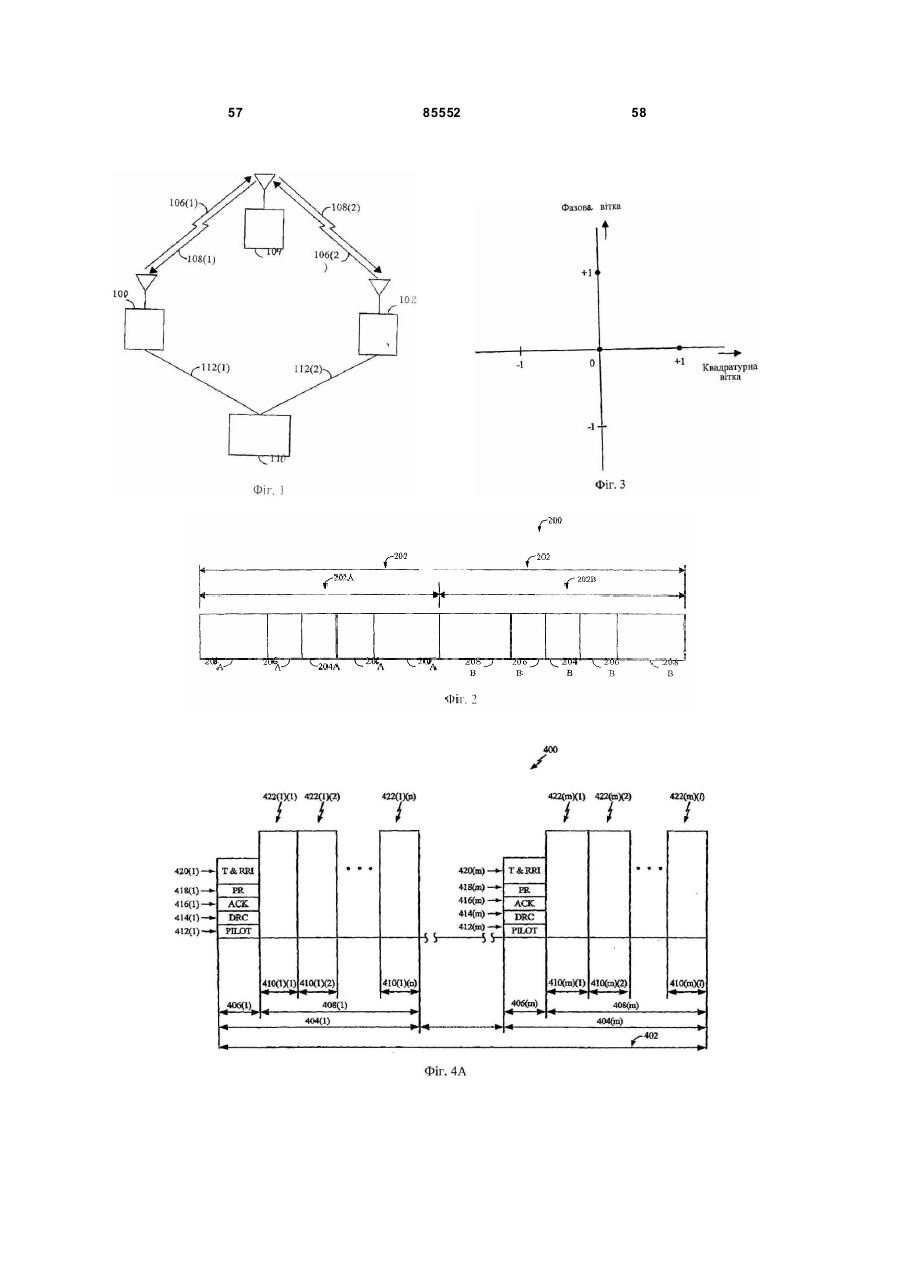

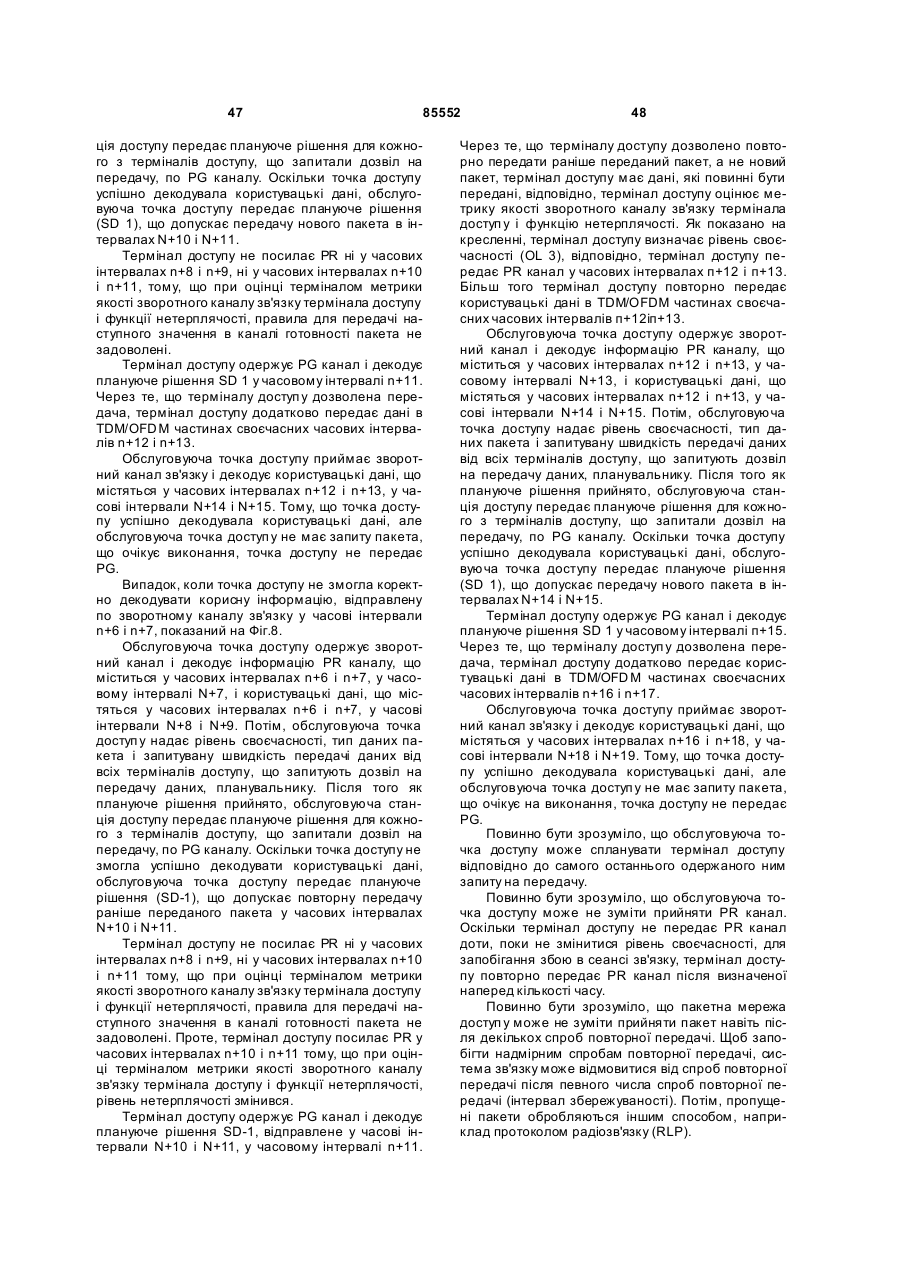

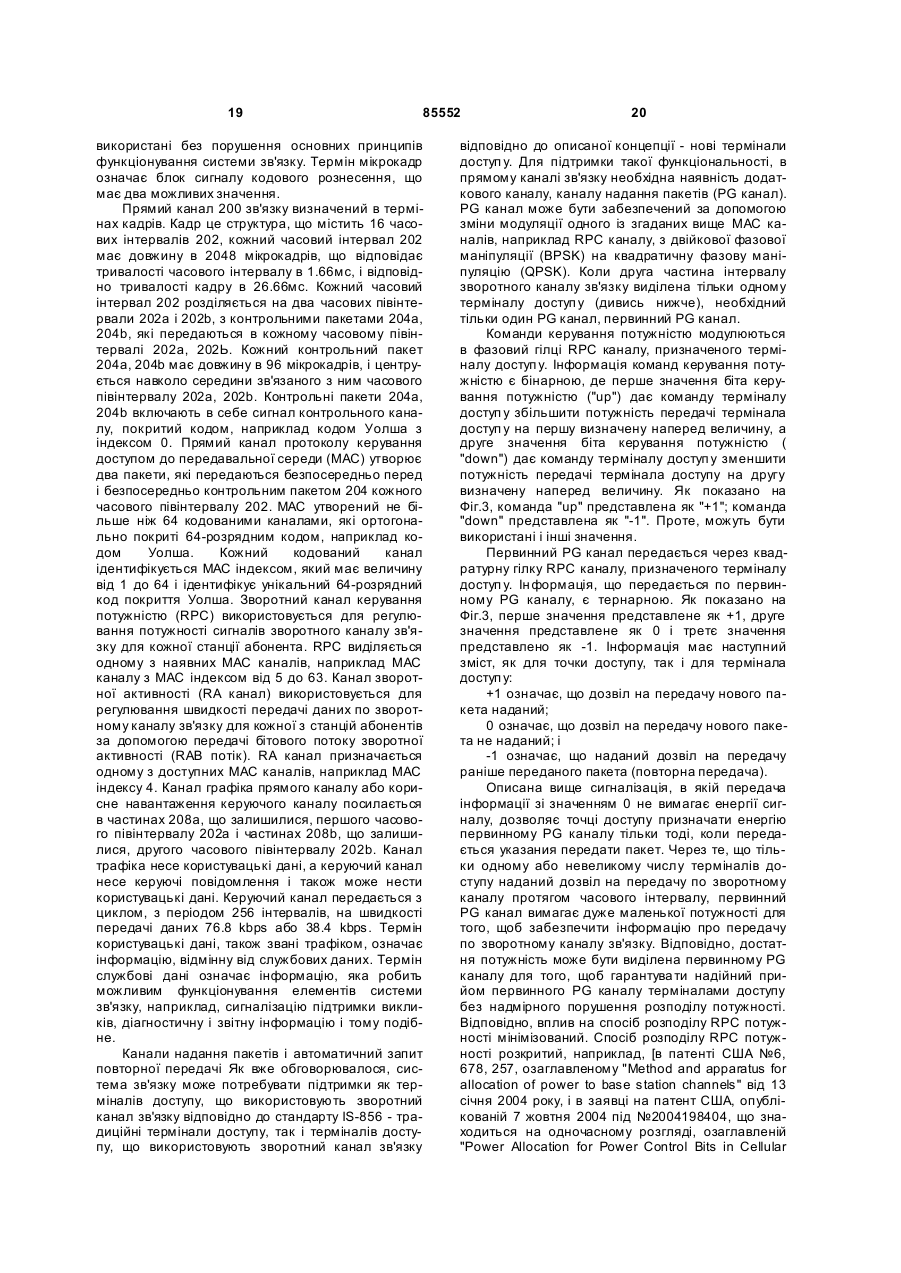

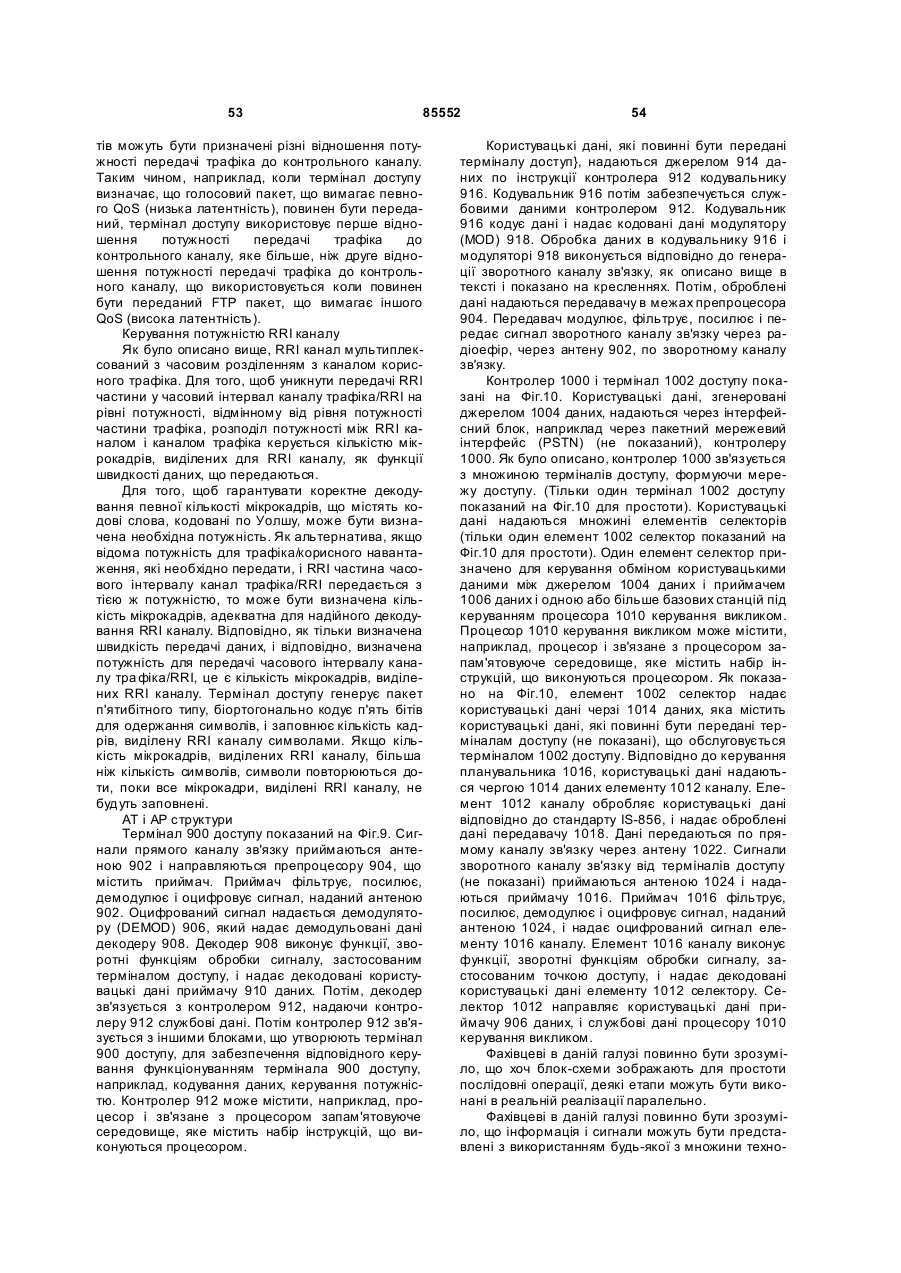

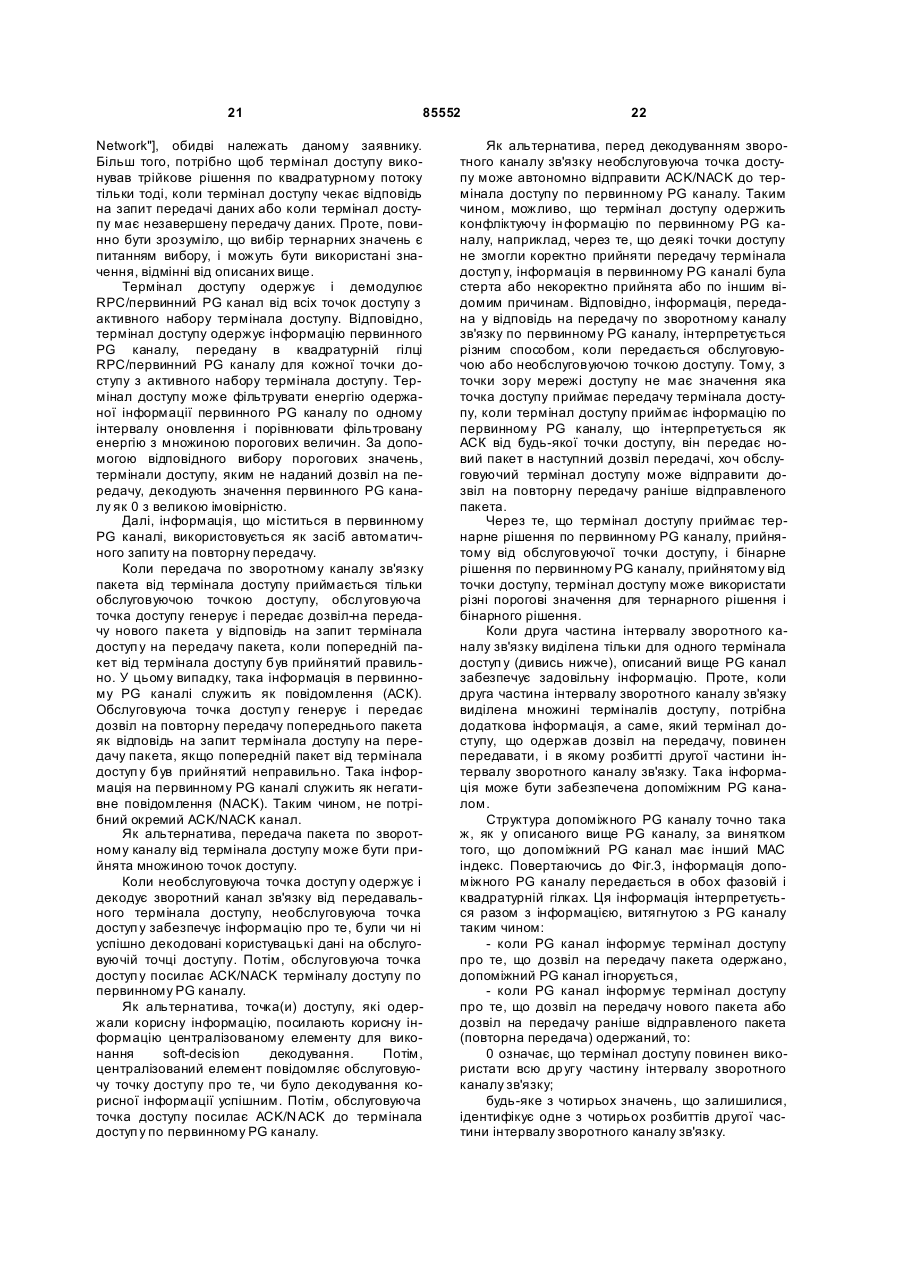

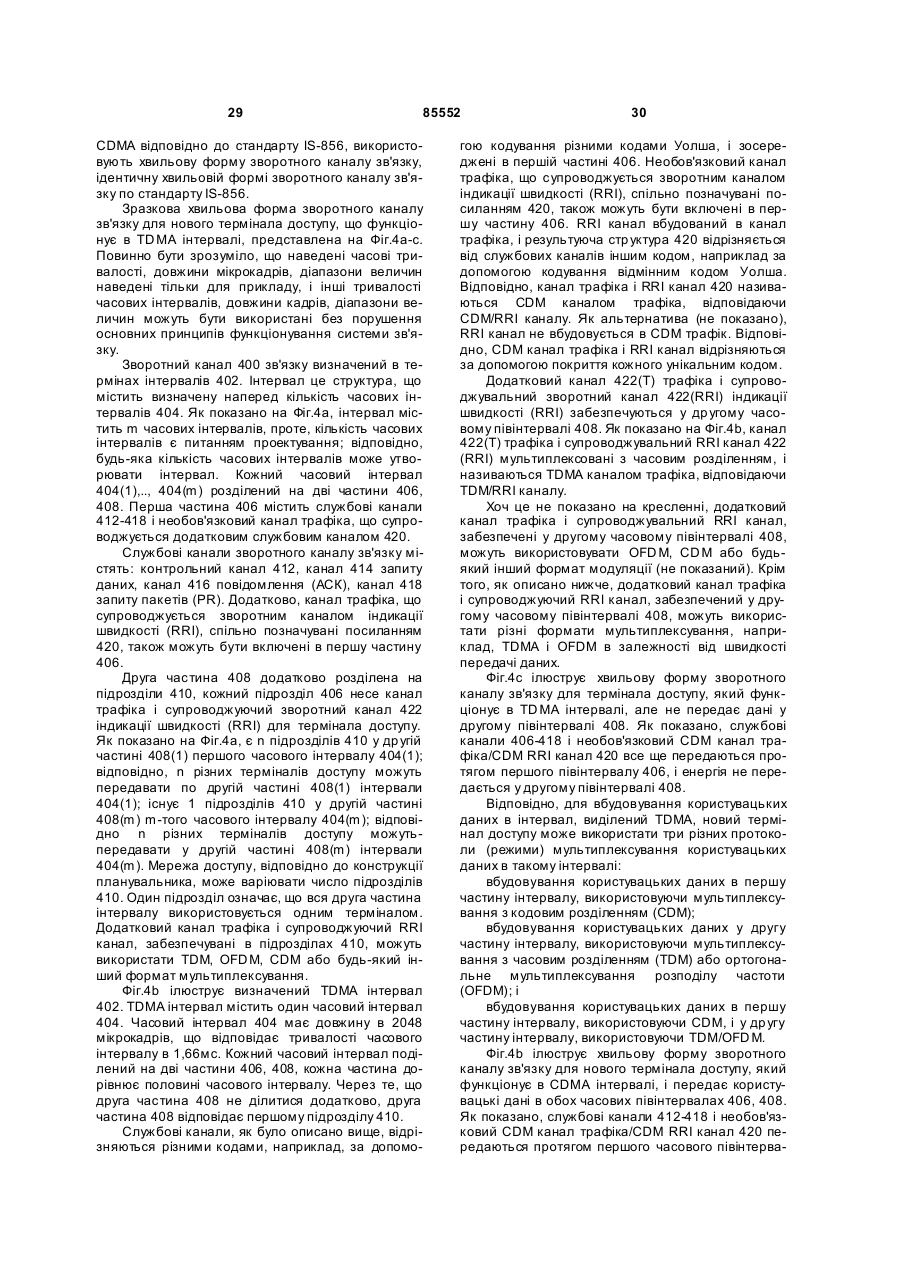

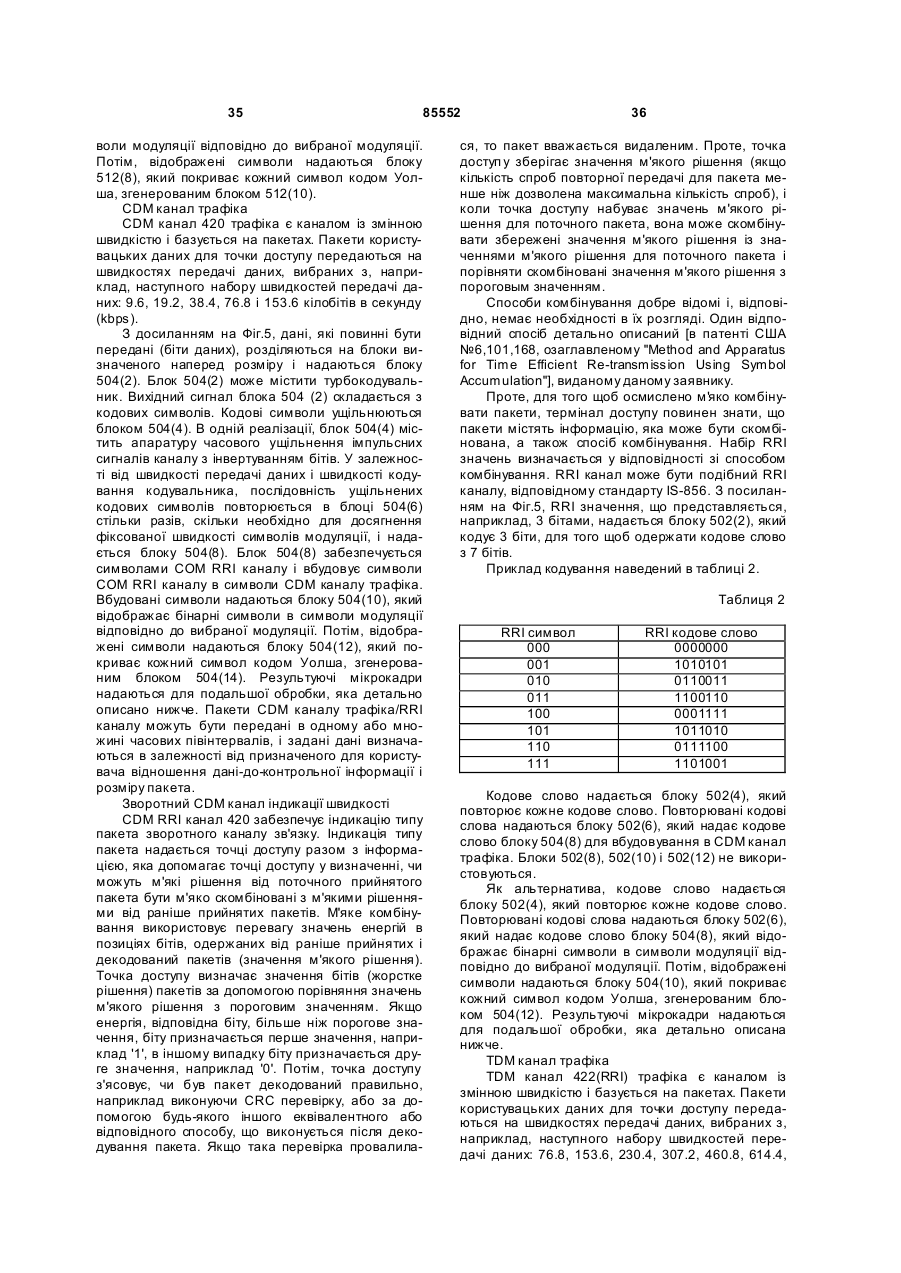

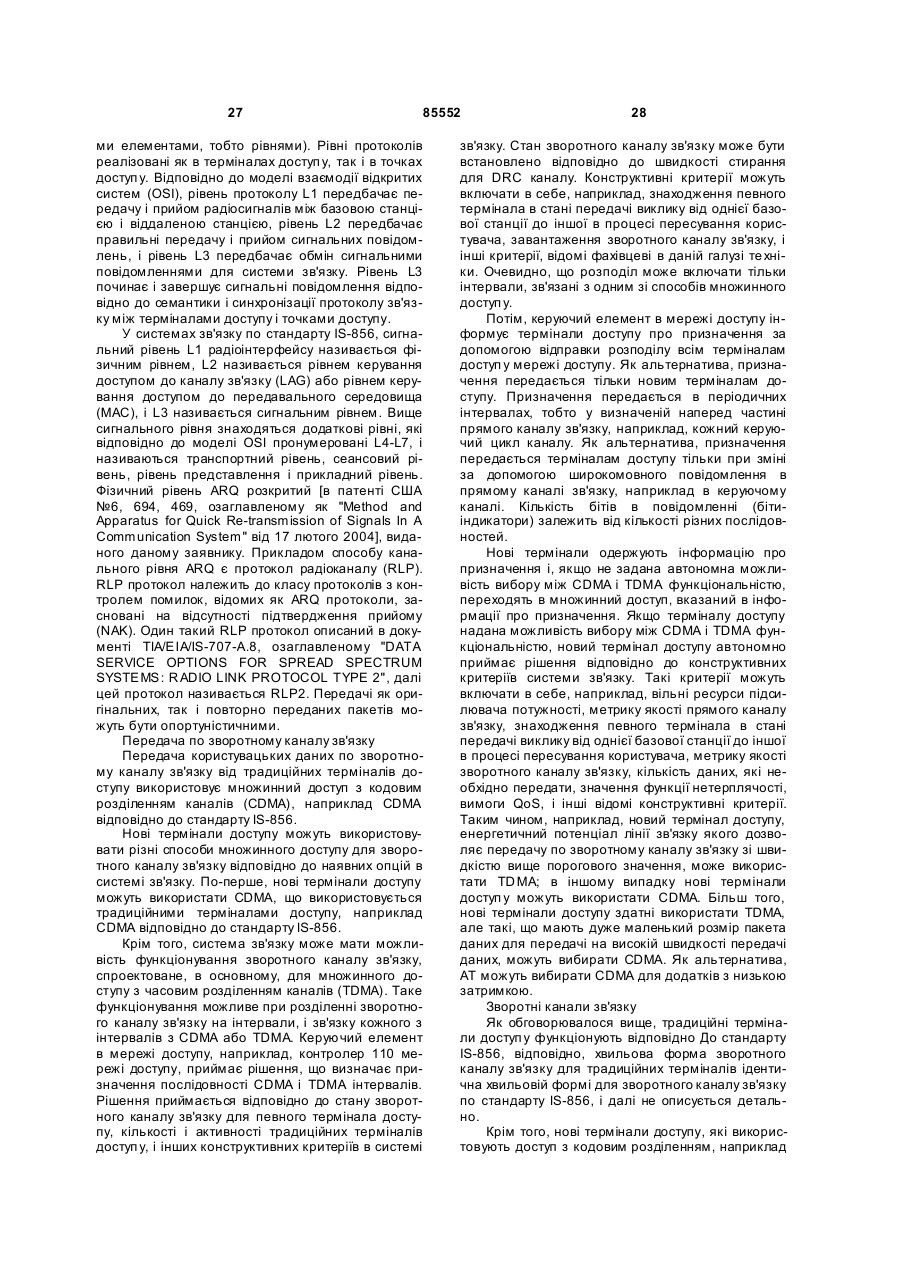

Текст

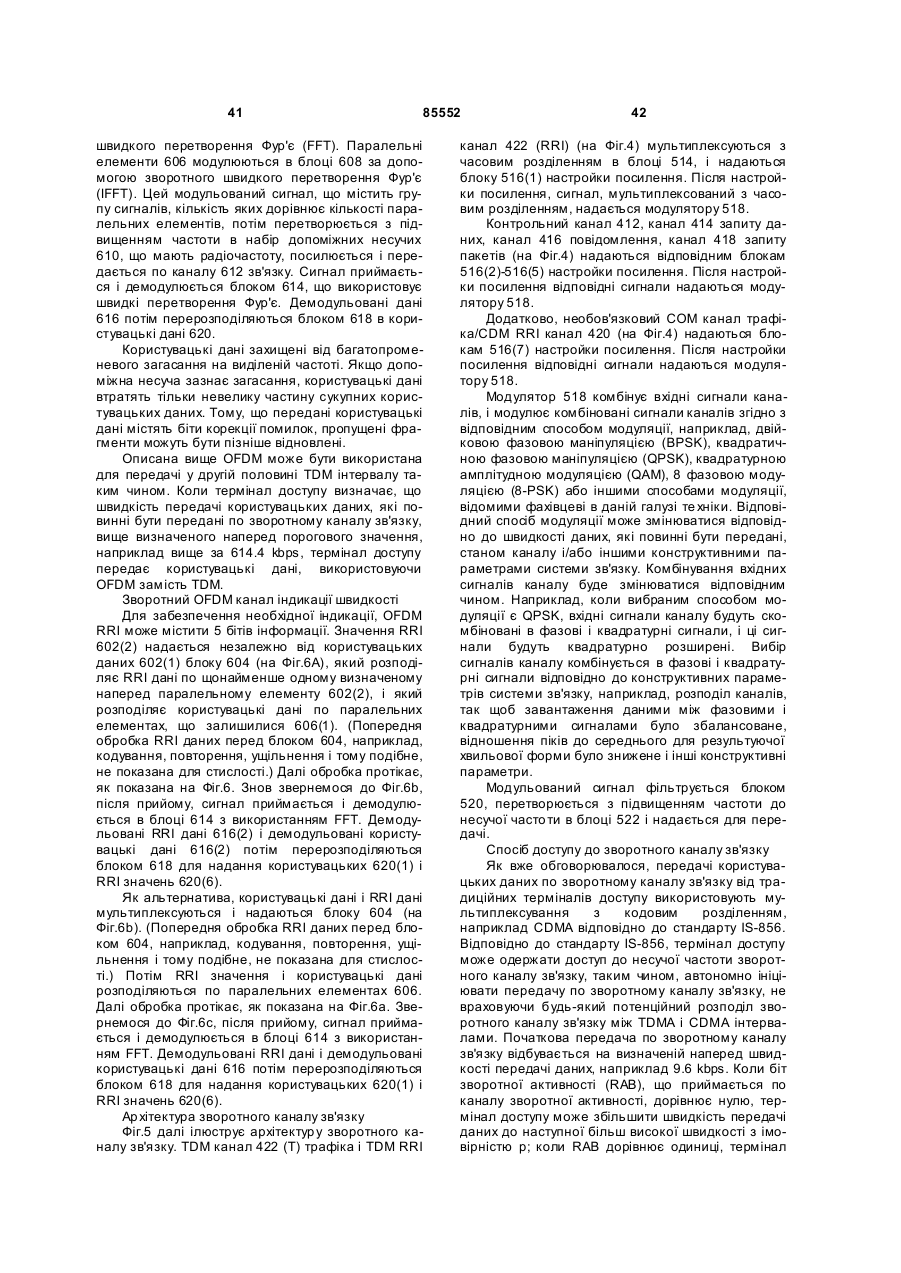

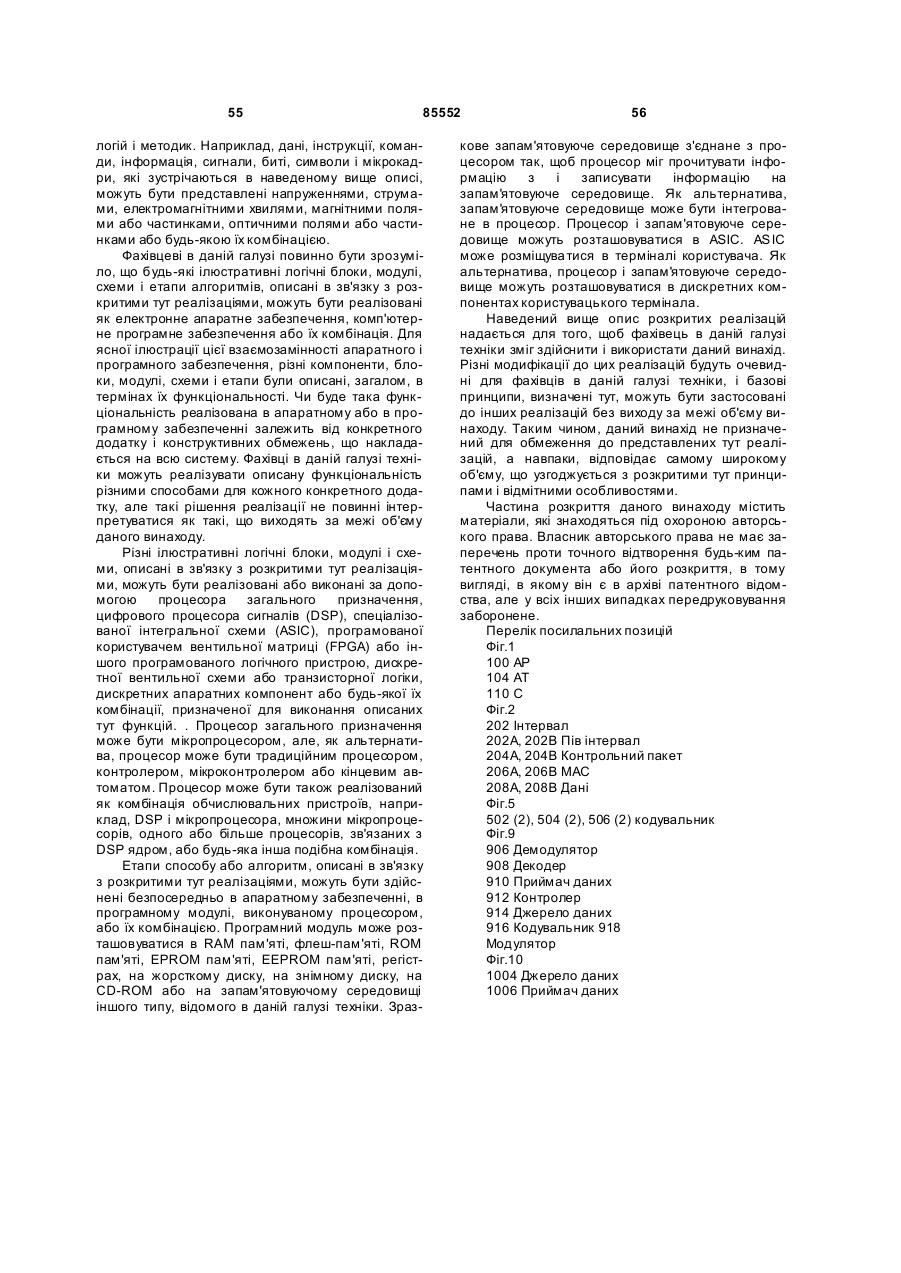

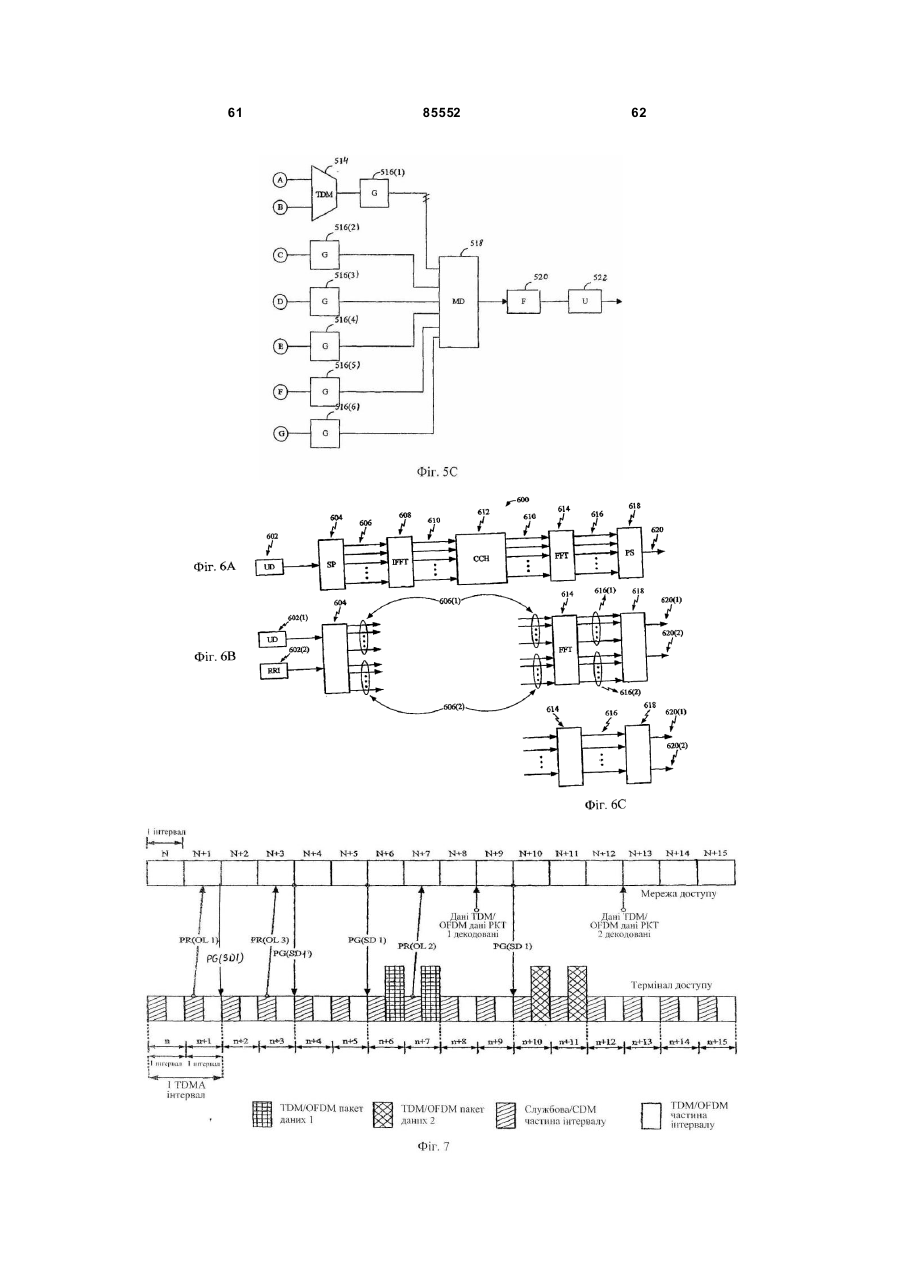

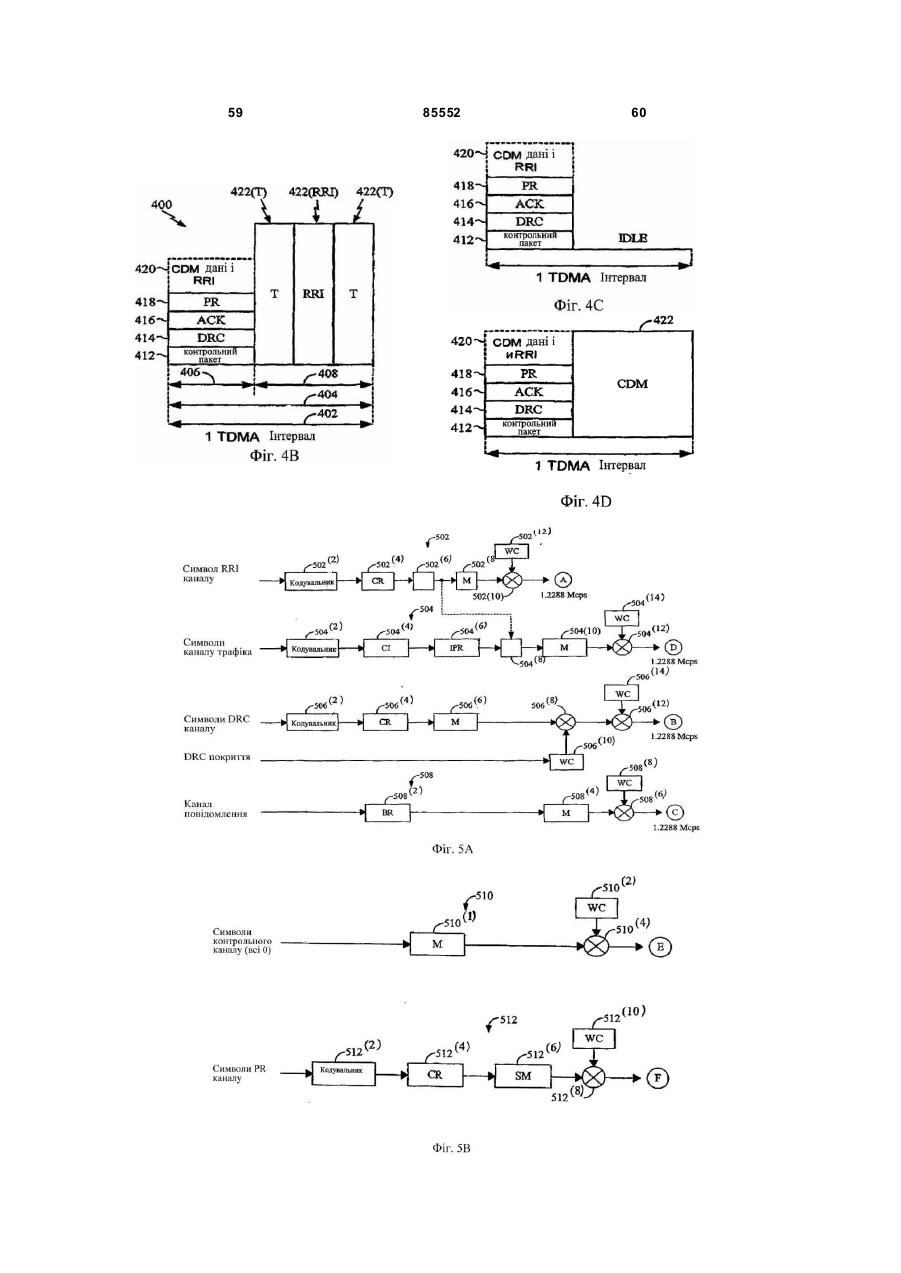

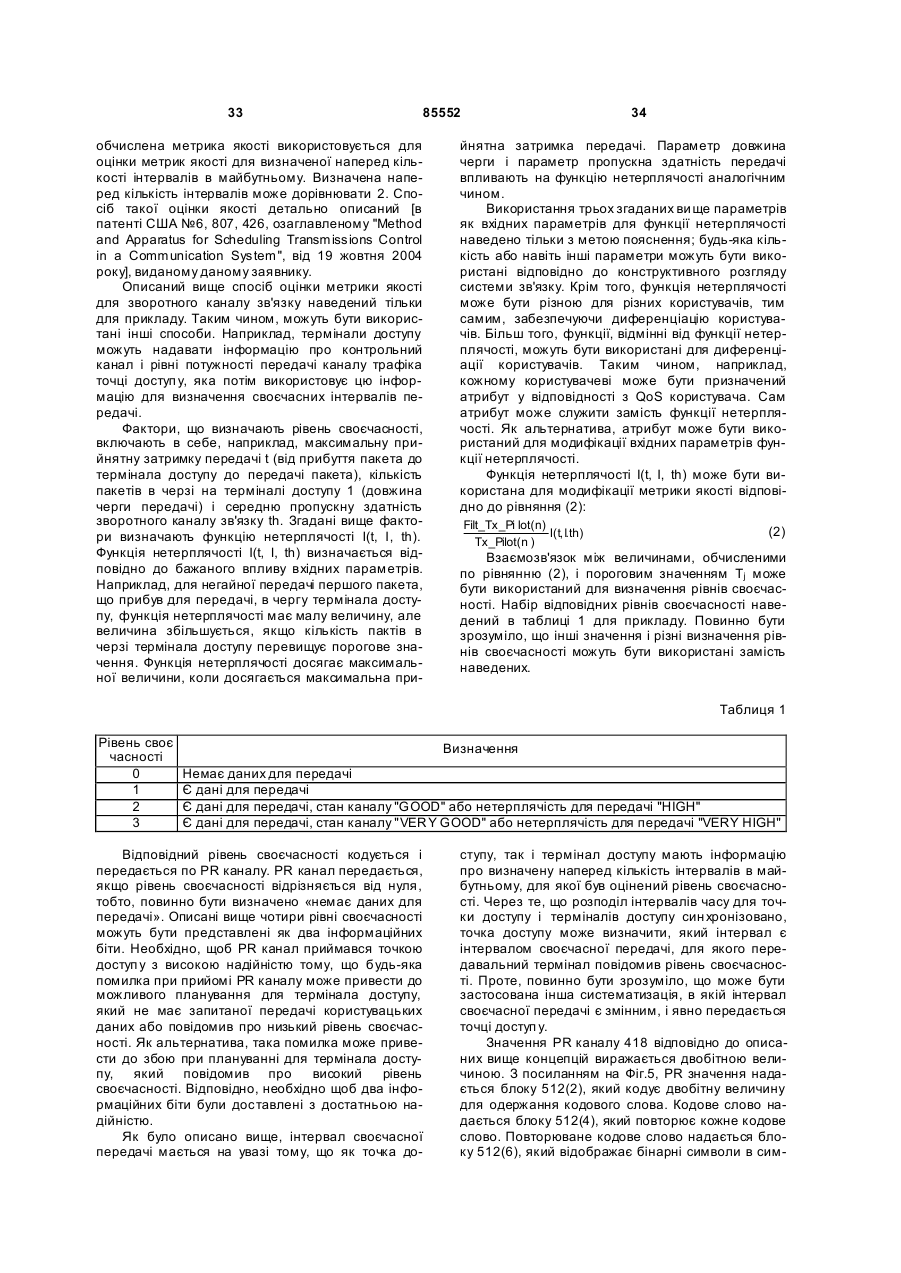

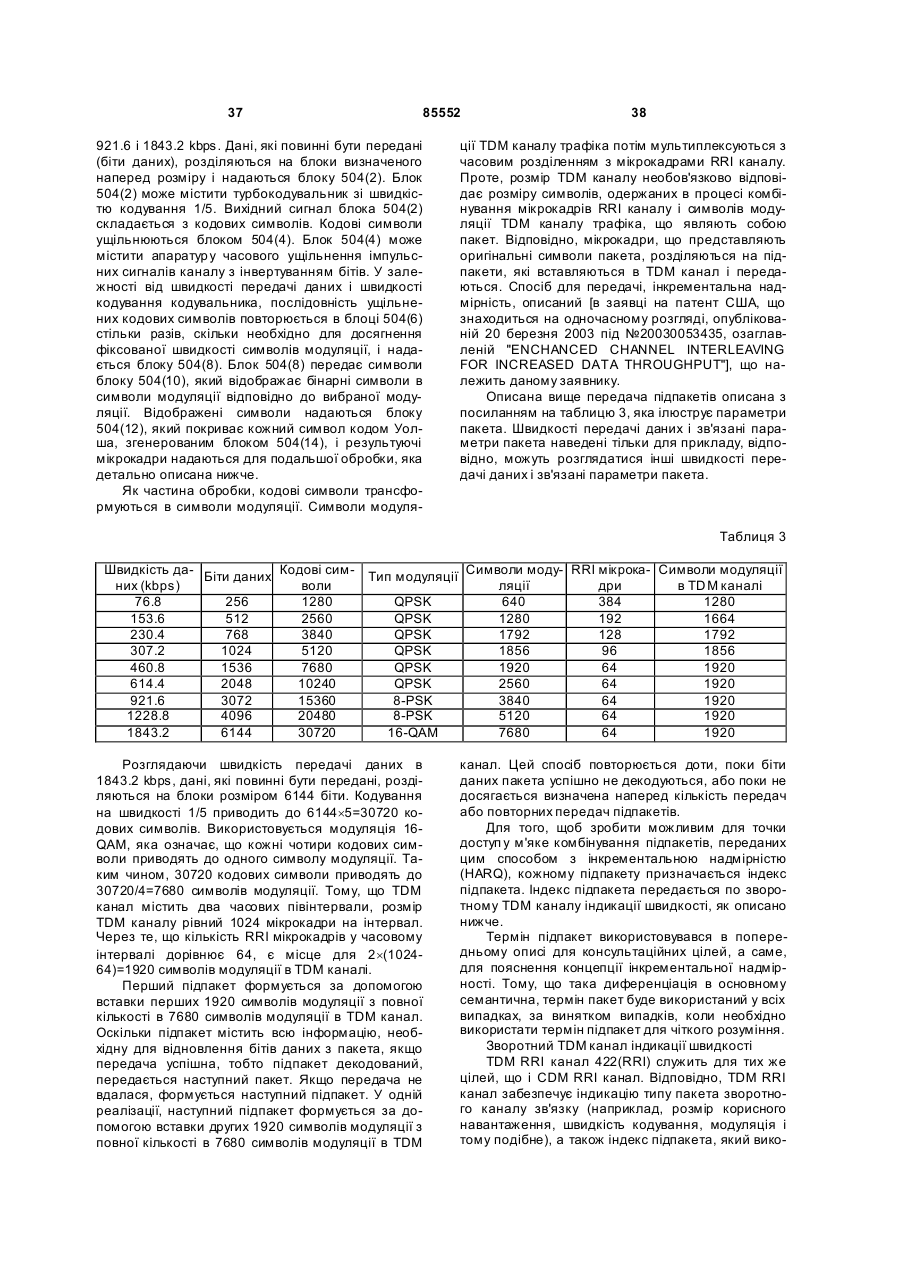

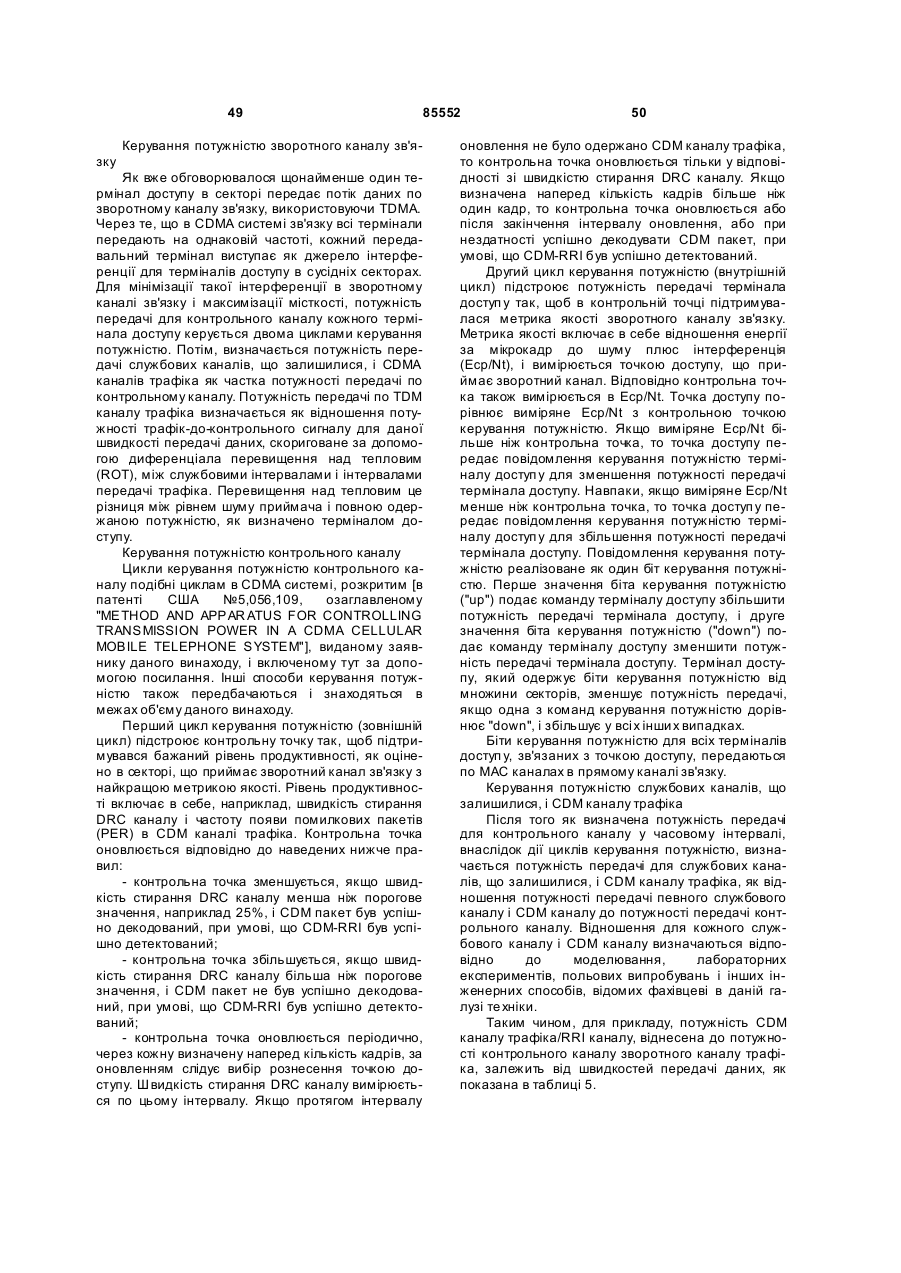

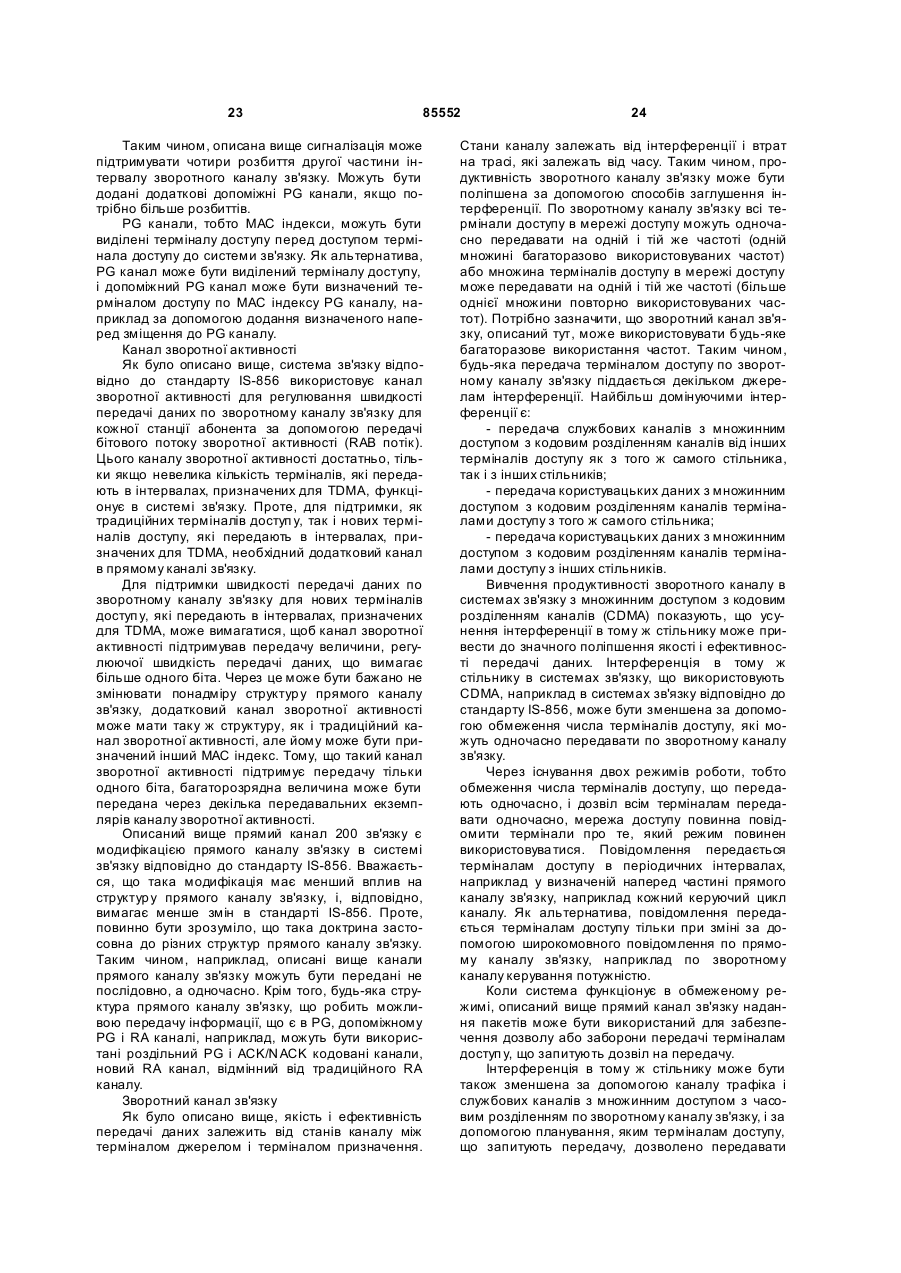

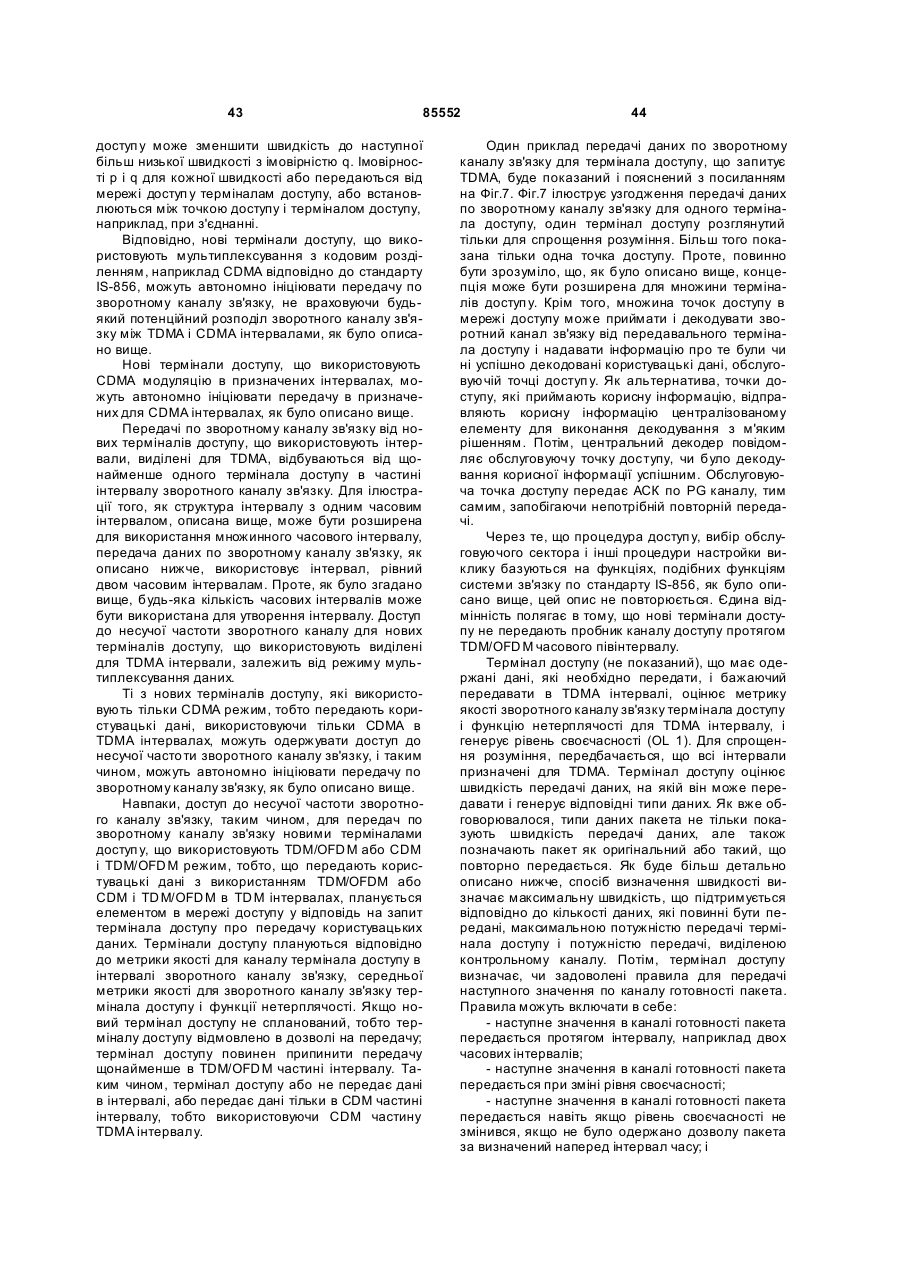

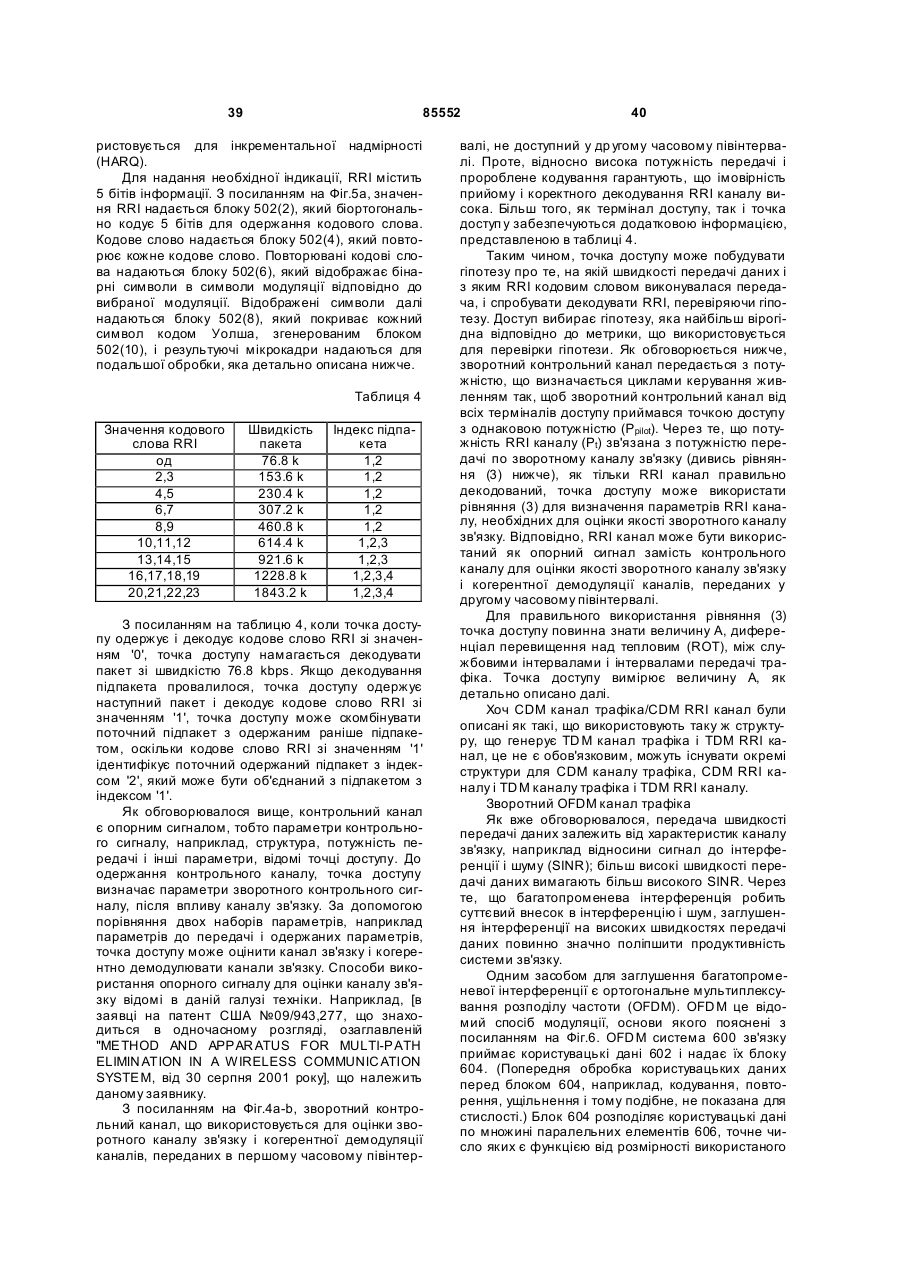

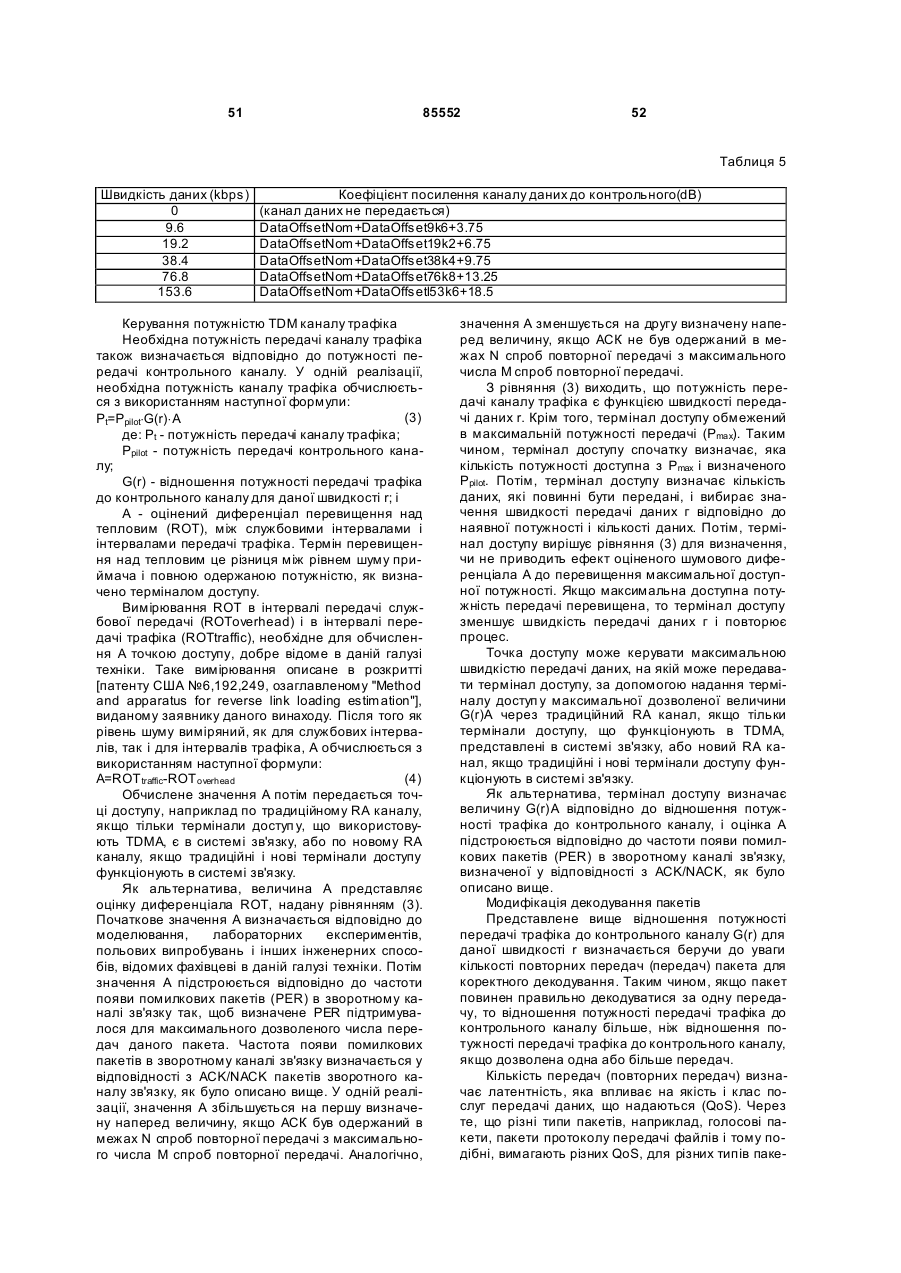

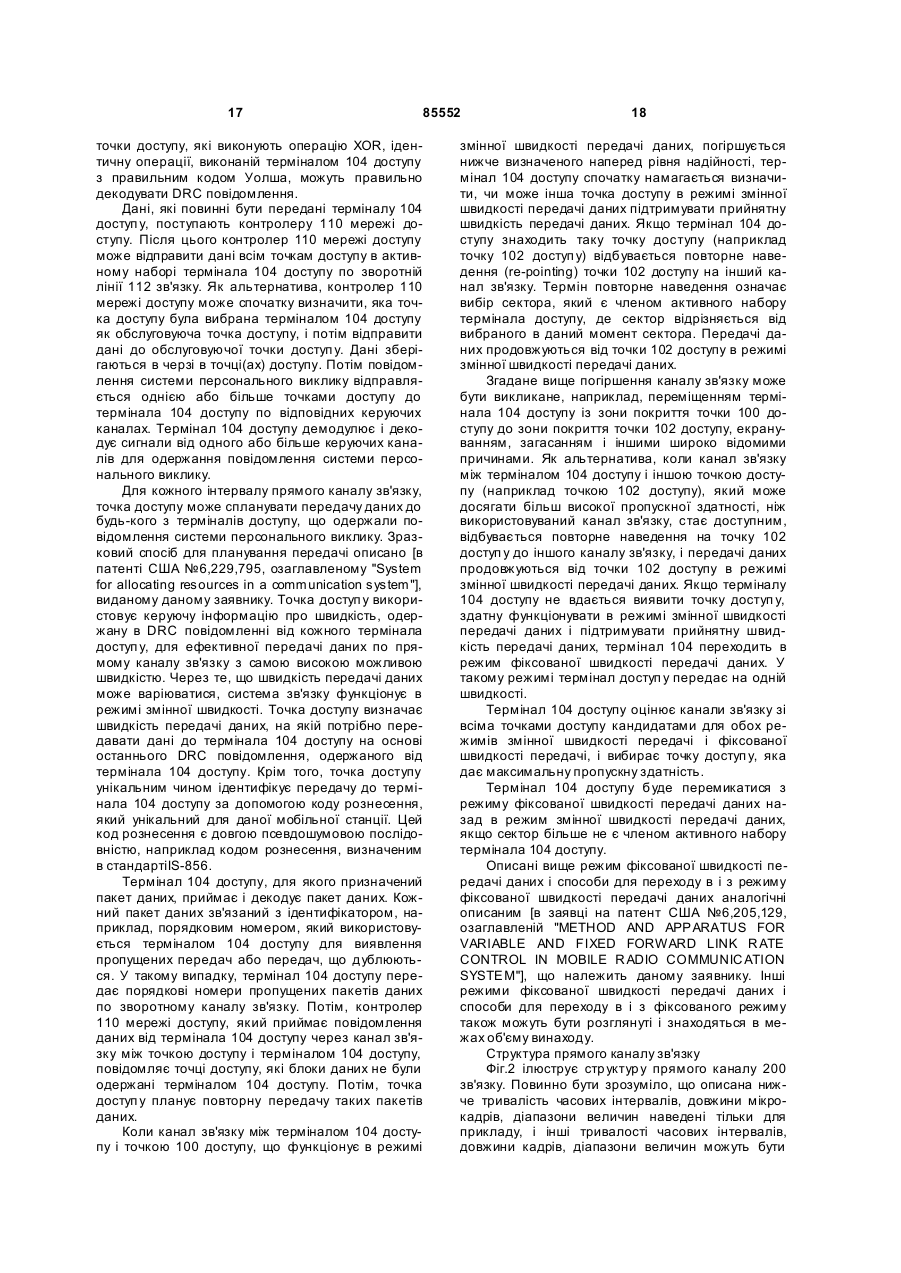

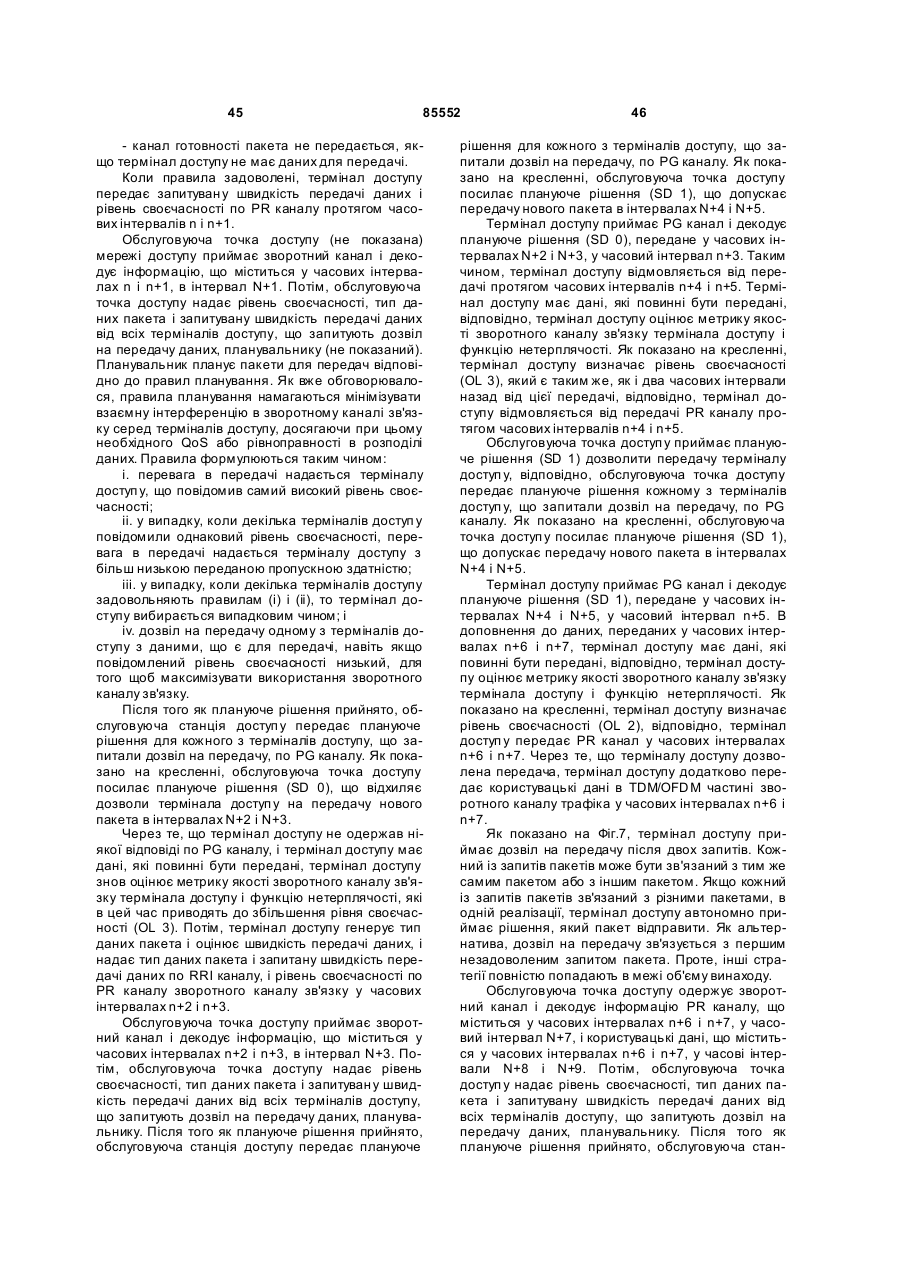

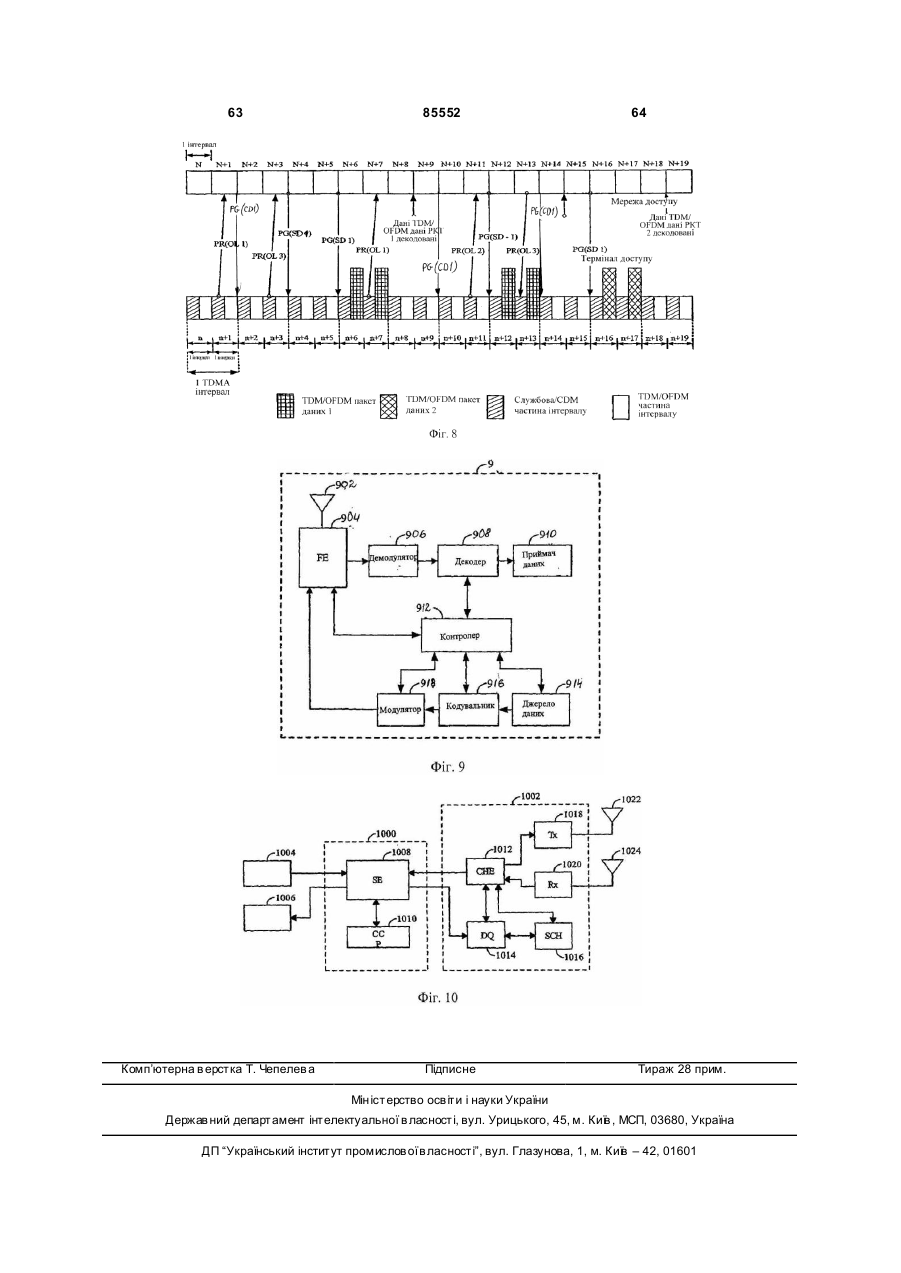

1. Пристрій для керування потужністю каналу, що містить: процесор; і запам'ятовуюче середовище, зв'язане з процесором, і що містить набір інструкцій, що виконуються процесором, для: визначення потужності передачі першого каналу; визначення якості і класу надаваних послуг передачі даних (QoS), що надаються каналом; визначення відношення потужності передачі каналу до першого каналу для швидкості передачі даних, на якій буде здійснюватися передача по каналу відповідно до QoS; підстроювання відношення потужності передачі відповідно до метрики якості каналу; і обчислення потужності передачі каналу відповідно до підстроєного відношення потужності передачі. 2 (19) 1 3 85552 7. Пристрій за п.4, в якому процесор декодує користувацькі дані, якщо наявність користувацьких даних в третьому каналі була детектована за допомогою виконання набору інструкцій для: декодування користувацьких даних, мультиплексованих з кодовим розділенням (CDM), від третього каналу. 8. Пристрій за п.4, в якому процесор визначає контрольну точку відповідно до метрики якості і результатів детектування за допомогою виконання набору інструкцій для: зменшення контрольної точки, якщо метрика якості менша, ніж друге порогове значення, і декодування було успішним; і збільшення контрольної точки, якщо метрика якості більша, ніж друге порогове значення, і декодування було неуспішним; коли наявність користувацьких даних була детектована. 9. Пристрій за п.4, в якому процесор визначає контрольну точку відповідно до метрики якості і результатів детектування за допомогою виконання набору інструкцій для: зменшення контрольної точки, якщо метрика якості менша, ніж друге порогове значення, і декодування було успішним; і збільшення контрольної точки, якщо метрика якості більша, ніж друге порогове значення; коли наявність користувацьких даних не була детектована. 10. Пристрій за п.2, в якому процесор підстроює відношення потужності передачі відповідно до метрики якості каналу за допомогою виконання набору інструкцій для: збільшення відношення потужності передачі на першу певну величину, коли перша певна кількість повторних передач користувацьких даних по каналу була невдалою. 11. Пристрій за п.2, в якому процесор підстроює відношення потужності передачі відповідно до метрики якості каналу за допомогою виконання набору інструкцій для: зменшення відношення потужності передачі на другу певну величину, коли користувацькі дані були успішно передані по каналу за другу певну кількість повторних передач. 12. Пристрій за п.2, в якому процесор підстроює відношення потужності передачі відповідно до метрики якості каналу за допомогою виконання набору інструкцій для: визначення диференціала перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу; підстроювання диференціала перевищення над тепловим; і підстроювання відношення потужності передачі відповідно до підстроєного диференціала перевищення над тепловим. 13. Пристрій за п.12, в якому процесор визначає диференціал перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу за допомогою виконання набору інструкцій для: вимірювання перевищення над тепловим в інтервалі передачі першого каналу; 4 вимірювання перевищення над тепловим в інтервалі передачі каналу; і обчислення різниці між перевищенням над тепловим в інтервалі передачі першого каналу і перевищенням над тепловим в інтервалі передачі каналу. 14. Пристрій за п.12, в якому процесор визначає диференціал перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу за допомогою виконання набору інструкцій для: оцінки диференціала перевищення над тепловим. 15. Пристрій за п.14, в якому процесор оцінює диференціал перевищення над тепловим за допомогою виконання набору інструкцій для: оцінки диференціала перевищення над тепловим відповідно до метрики якості каналу. 16. Пристрій за п.2, в якому канал є першим каналом трафіка; і де перший канал є контрольним каналом. 17. Пристрій за п.3, в якому другий канал є каналом запиту даних; і де третій канал є другим каналом трафіка. 18. Спосіб керування потужністю каналу, що включає етапи, на яких: визначають потужність передачі першого каналу; визначають якість і клас надаваних послуг передачі даних (QoS), які надаються каналом; визначають відношення потужності передачі каналу до першого каналу для швидкості передачі даних, на якій буде здійснюватися передача по каналу відповідно до QoS; підстроюють відношення потужності передачі відповідно до метрики якості каналу; і обчислюють потужність передачі каналу відповідно до підстроєного відношення потужності передачі. 19. Спосіб за п.18, в якому при визначенні потужності першого каналу: визначають контрольну точку відповідно до метрики якості другого каналу і детектованої наявності користувацьких даних в третьому каналі; і збільшують значення потужності передачі, якщо поточне значення потужності передачі менше, ніж в певній контрольній точці. 20. Спосіб за п.19, який також містить етап, на якому зменшують значення потужності передачі, якщо поточне значення потужності передачі менше, ніж в певній контрольній точці. 21. Спосіб за п.19, в якому при визначенні контрольної точки відповідно до метрики якості другого каналу і детектованої наявності користувацьких даних в третьому каналі: визначають метрику якості другого каналу; детектують наявність користувацьких даних в третьому каналі; декодують користувацькі дані, якщо наявність користувацьких даних в третьому каналі була детектована; і визначають контрольну точку відповідно до метрики якості і результатів детектування. 22. Спосіб за п.21, в якому при визначенні метрики якості другого каналу визначають швидкість стирання другого каналу. 23. Спосіб за п.21, в якому при детектуванні наявності користувацьких даних в третьому каналі: 5 85552 6 побудовують набір гіпотез відповідно до швидкості контрольних даних і змісту контрольних даних; декодують контрольні дані відповідно до кожного набору гіпотез; вибирають найбільш вірогідну гіпотезу відповідно до метрики, використаної для тестування гіпотез; і декларують наявність користувацьких даних, якщо вибрана гіпотеза більша, ніж перше порогове значення. 24. Спосіб за п.21, в якому процесор декодує користувацькі дані, якщо наявність користувацьких даних в третьому каналі була детектована за допомогою виконання набору інструкцій для: декодування користувацьких даних, мультиплексованих з кодовим розділенням (CDM), від третього каналу. 25. Спосіб за п.21, в якому при визначенні контрольної точки відповідно до метрики якості і результатів детектування: зменшують контрольну точку, якщо метрика якості менша, ніж друге порогове значення, і декодування було успішним; і збільшують контрольну точку, якщо метрика якості більша, ніж друге порогове значення, і декодування було неуспішним; коли наявність користувацьких даних була детектована. 26. Спосіб за п.21, в якому при визначенні контрольної точки відповідно до метрики якості і результатів детектування: зменшують контрольну точку, якщо метрика якості менша, ніж друге порогове значення, і декодування було успішним; і збільшують контрольну точку, якщо метрика якості більша, ніж друге порогове значення; коли наявність користувацьких даних не була детектована. 27. Спосіб за п.18, в якому при підстроюванні відношення потужності передачі відповідно до метрики якості каналу: збільшують відношення потужності передачі на першу певну величину, коли перша певна кількість повторних передач користувацьких даних по каналу була невдалою. 28. Спосіб за п.18, в якому при підстроюванні відношення потужності передачі відповідно до метрики якості каналу: зменшують відношення потужності передачі на другу певну величину, коли користувацькі дані були успішно передані по каналу за другу певну кількість повторних передач. 29. Спосіб за п.18, в якому при підстроюванні відношення потужності передачі відповідно до метрики якості каналу: визначають диференціал перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу; підстроюють диференціал перевищення над тепловим; і підстроюють відношення потужності передачі відповідно до підстроєного диференціала перевищення над тепловим. 30. Спосіб за п.29, в якому при визначенні диференціала перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу: вимірюють перевищення над тепловим в інтервалі передачі першого каналу; вимірюють перевищення над тепловим в інтервалі передачі каналу; і обчислюють різницю між перевищенням над тепловим в інтервалі передачі першого каналу і перевищенням над тепловим в інтервалі передачі каналу. 31. Спосіб за п.29, в якому при визначенні диференціала перевищення над тепловим між інтервалом передачі першого каналу і інтервалом передачі каналу оцінюють диференціал перевищення над тепловим. 32. Спосіб за п.31, в якому при оцінці диференціала перевищення над тепловим оцінюють диференціал перевищення над тепловимвідповідно до метрики якості каналу. 33. Спосіб за п.18, в якому канал є першим каналом трафіка; і перший канал є контрольним каналом. 34. Спосіб за п.19, в якому другий канал є каналом запиту даних; і третій канал є другим каналом трафіка. Даний винахід відноситься до передачі інформації в провідних або безпровідних системах зв'язку. Зокрема, даний винахід відноситься до способу і системи для передачі даних в такій системі зв'язку. Системи зв'язку були розроблені для того, щоб зробити можливою передачу інформаційних сигналів від станції відправлення до фізично відмінної станції призначення. При передачі інформаційного сигналу від станції відправлення по каналу зв’язку, інформаційний сигнал спочатку перетворюється в форму, придатну для ефективної передачі по каналу зв'язку. Перетворення або модуляція інформаційного сигналу стосується зміни параметра несучої хвилі відповідно до інформаційного сигналу, таким чином, щоб спектр результуючої модульованої несучої хвилі обмежувався в межах ширини смуги пропускання каналу зв'язку. На станції призначення, первинний інформаційний сигнал відновлюється з модульованої несучої хвилі, одержаної по каналу зв'язку. У загальному випадку, таке відновлення виконується за допомогою процесу, зворотного процесу модуляції, застосованому на станції відправлення. Модуляція також спрощує множинний доступ, тобто, одночасну передачу і/або прийом декількох сигналів по загальному каналу зв'язку. В даній галузі те хніки відомі декілька методик множинного доступ у, такі як множинний доступ з часовим розділенням (TDMA) або множинний доступ з частотним розділенням (FDMA). Іншим типом методики множинного доступу є система з розширеним спектром з множинним доступом з кодовим розділенням каналів (CDMA), що узгоджується зі стандарт, ом "TIA/EIA/IS-95 Mobile Station-Base Station Compatibility Standard for Dual-Mode Wide-Band 7 85552 Spread Spectrum Cellular System", який далі називається стандартом IS-95. Використання CDMA методик в системі зв'язку з множинним доступом розкрите [в патентній заявці США №4,901,307, озаглавленій "SPREAD SPECTRUM MULTIPLEACCESS COMMUNICATION SYSTEM USING SATELLITE OR TERRESTRIAL REPEATERS" і в заявці на патент США №5,103,459, озаглавленій "SYSTEM AND METHOD FOR GENER ATING WAVEFOR MS IN CDMA CELLULAR TELEPHONE SYSTEM"], що належить даному заявнику. Системи зв'язку з множинним доступом можуть бути провідними або безпровідними, і можуть передавати мовний трафік і/або потік даних. Прикладом системи зв'язку, що передає як мовний трафік, так і потік даних, є система, відповідна стандарту IS-95, який визначає передачу мовного трафіка і потоку даних по каналу зв'язку. Спосіб для передачі даних в кодованих кадрах каналу фіксованої довжини детально описаний [в заявці на патент США №5,504,773, озаглавленій "METHOD AND APPAR ATUS FOR THE FORMATTING OF D ATA FOR TR ANSMISSION"], що належить даному заявнику. Відповідно до стандарту IS-95, потік даних або мовний трафік розділяються на кодовані кадри каналу довжиною 20 мілісекунд зі швидкістю даних до 14.4 Kbps. Додатковим прикладом системи зв'язку, що передає як мовний трафік, так і потік даних, є система зв'язку, відповідна проекту "3rg Generation Partnership Project" (3GPP), реалізованому в наборі документів, включаючи документи з номерами 3G TS 25.211, 3G TS 25.212, 3G TS 25.213 і 3G TS 25.214 (стандарт W-CDMA), або "TR-45.5 Physical Layer Standard for cdma2000 Spread Spectrum Systems" (стандарт IS-2000). Термін базова станція означає сутність мережевого доступу, з якою зв'язуються станції абонентів. З посиланням на стандарт IS-856, базова станція також називається точкою доступу. Термін стільник відноситися до географічної зони покриття або зони покриття базової станції, що обслуговується базовою станцією, в залежності від контексту, в якому використовується цей термін. Термін сектор означає сегмент базової станції, що служить сегментом географічної зони, яка обслуговується базовою станцією. Термін «станція абонента» використовується тут для позначення сутності, з якою зв'язується мережа доступу. З посиланням на стандарт IS856, базова станція також називається терміналом доступ у. Станція абонента може бути мобільною або стаціонарною. Станція абонента може бути будь-яким пристроєм даних, який зв'язується по безпровідному каналу або по провідному каналу, наприклад оптоволоконні або коаксіальні кабелі. Крім того, станція абонента може бути будь-яким з численних типів пристроїв, включаючи, але не обмежуючись перерахованим, плату конструктива PC Card, флеш-карту, зовнішній або внутрішній модем, безпровідний або провідний телефон. Про станцію абонента, яка знаходиться в процесі встановлення активного з'єднання з каналом передачі з базовою станцією, кажуть, що вона знаходитися в стані встановлення зв'язку. Станція абонента, 8 яка встановила активне з'єднання з каналом передачі, називається активною станцією абонента, і її стан називається станом передачі. Термін мережа доступу означає множину з щонайменше однієї базовій станції (BS) і однієї або декількох контролерів базової станції. Мережа доступ у передає інформаційні сигнали між множиною станцій абонентів. Мережа доступу може бути додатково з'єднана з додатковими мережами поза мережею доступу, такими як корпоративна локальна мережа або Інтернет, і може передавати інформаційні сигнали між кожною базовою станцією і такими зовнішніми мережами. У описаній вище безпровідній системі зв'язку з множинним доступом, з'єднання між користувачами здійснюються через одну або більшу кількість базових станцій. Термін користувач означає як живі, так і неживі сутності. Перший користувач на одній безпровідній станції абонента зв'язується з другим користувачем на другій безпровідній станції абонента за допомогою передачі інформаційного сигналу по зворотному каналу зв'язку до базової станції. Базова станція одержує інформаційний сигнал і передає інформаційний сигнал по прямому каналу зв'язку до другої станції абонента. Якщо друга станція абонента знаходитися поза зоною, що обслуговується базовою станцією, то базова станція направляє дані до іншої базової станції, в зоні обслуговування якої знаходиться друга станція абонента. Потім, друга базова станція передає інформаційний сигнал по прямому каналу зв'язку другій станції абонента. Термін прямий канал зв'язку відноситися до передач від базової станції до безпровідної станції абонента і термін зворотний канал зв'язку відноситися до передач від безпровідної станції абонента до базової станції. Подібним чином може бути здійснений сеанс зв'язку між першим користувачем безпровідної станції абонента і другим користувачем станції наземної лінії зв'язку. Базова станція одержує дані від першого користувача безпровідної станції абонента по зворотному каналу зв'язку і направляє дані через комутовану телефонну мережу загального користування (PSTN) до другого користувача станції наземної лінії зв'язку. У багатьох системах зв'язку, наприклад, IS-95, W-CDMA і IS-2000, прямому каналу зв'язку і зворотному каналу зв'язку виділяються різні частоти. Вивчення сервісів передачі тільки голосового трафіка і сервісів передачі тільки потоку даних виявило деякі суттєві відмінності між цими двома типами сервісів. Одна відмінність відноситься до затримки в доставці обсягу інформації. Сервіси передачі голосового трафіка накладають суворі і фіксовані вимоги по затримках. Як правило, повна одностороння затримка визначеної наперед кількості інформації голосового трафіка, яка називається голосовий кадр, повинна бути меншою ніж 100мс. На відміну від цього, повна одностороння затримка потоку даних може бути змінним параметром, що використовується для оптимізації ефективності сервісів передачі потоку даних, що надаються системою зв'язку. Наприклад, можуть бути використані багатокористувальницьке рознесення, затримка в передачі даних до більш кращих умов, 9 85552 більш ефективні методики кодування з виправленням помилок, які вимагають значно більших затримок, ніж затримки, які можуть допускати служби передачі голосового трафіка, і інші методики. Зразкова ефективна схема кодування для даних розкрита [у заявці на патент США №5, 933, 462 озаглавленій "SOFT DECISION OUTPUT DECODER FOR DECODING CONVOLUTIONALLY ENCODED CODEWORDS", від б листопада 1996 року, опублікованій 3 серпня 1999 року, зареєстрована на ім'я Sindhushayana et al.] і належить даному заявнику. Інша суттєва відмінність між сервісами передачі голосового трафіка і сервісами передачі потоку даних полягає в тому, що перші вимагають фіксованої і загальної категорії обслуговування (GOS) для всіх користувачів. Як правило, для цифрових систем зв'язку, що надають сервіси передачі голосового трафіка, ця вимога перетворюється у вимогу фіксованої і рівної швидкості передачі для всіх користувачів і вимогу максимальної допустимої величини для частот появи помилок в голосових кадрах. З іншого боку категорія обслуговування (GOS) для сервісів даних може відрізнятися від користувача до користувача і може бути змінним параметром, оптимізація якого збільшує загальну ефективність сервісу передачі потоку даних, що надається системою зв'язку. Категорія обслуговування (GOS) для сервісу передачі потоку даних, що надається системою зв'язку, як правило, визначається як загальна затримка, що виникає в передачі визначеної наперед кількості інформації потоку даних, наприклад пакета даних. Термін пакет означає групу бітів, включаючи дані (корисне навантаження) і керуючі елементи, впорядковані в певний формат. Керуючі елементи містять, наприклад, заголовок, метрику якості і інші елементи, відомі фахівцеві в даній галузі техніки. Метрика якості містить, наприклад, контроль за допомогою циклічного надмірного коду, бітів парності і інші елементи, відомі фахівцеві в даній галузі те хніки. Ще одна суттєва відмінність між сервісами передачі голосового трафіка і сервісами передачі потоку даних полягає в тому, що перші вимагають надійного каналу зв'язку. Коли станція абонента, яка обмінюється голосовим трафіком з першою базовою станцією, переміщається до межі стільника, який обслуговується першою базовою станцією, станція абонента входить в зону перекриття з іншим стільником, що обслуговується другою базовою станцією. Станція абонента в такій зоні встановлює сеанс передачі голосового трафіка з другою базовою станцією, підтримуючи при цьому сеанс передачі голосового трафіка з першою базовою станцією. У процесі такої одночасної передачі, станція абонента одержує сигнал, який несе однакову інформацію від обох базових станцій. Аналогічним чином, обидві базові станції також одержують сигнали, які несуть інформацію, від станції абонента. Такі одночасні сеанси зв'язку називаються м'якою передачею виклику від однієї базової станції до іншої в процесі пересування користувача. Коли, згодом, станція абонента залишає стільник, який обслуговується першою базовою станцією, і роз 10 риває сеанс зв'язку з передачею голосового трафіка з першою базовою станцією, станція абонента продовжує сеанс зв'язку з передачею голосового трафіка з другою базовою станцією. Через те, що м'яка передача виклику від однієї базової станції до іншої в процесі пересування користувача є механізмом «зроби до обриву», м'яка передача виклику від однієї базової станції до іншої в процесі пересування користувача мінімізує імовірність обриву виклику. Спосіб і система для забезпечення зв'язку зі станцією абонента через більш ніж одну базову станцію в процесі м'якої передачі виклику від однієї базової станції до іншої в процесі пересування користувача розкрита [в патенті США №5,267,261, озаглавленому "MOBILE ASSISTED SOFT HAND-OFF IN A CDMA CELLULAR TELEPHONE SYSTEM"], виданого даному заявнику. Більш м'яка передача виклику від однієї базової станції до іншої в процесі пересування користувача є аналогічним процесом, в якому сеанс зв'язку виникає через щонайменше два сектори багатосекторної базової станції. Процес більш м'якої передачі виклику від однієї базової станції до іншої в процесі пересування користувача детально описаний [в заявці на патент США №5,933,787 від 11 грудня 1995 p., озаглавленій як "METHOD AND APPARATUS FOR PERFORMING HAND-OFF BETWEEN SECTORS OF A COMMON BASE STATION", опублікованій 3 серпня 1999 року, зареєстровані на Gilhousen et al.], що належить даному заявнику. Таким чином, обидві м'яка і більш м'яка передачі виклику від однієї базової станції до іншої в процесі пересування користувача приводять до надмірних передач від двох і більше базових станцій для поліпшення надійності. Ця додаткова надійність не є настільки важливою для сеансів зв'язку з передачею потоку даних, оскільки пакети даних, одержані з помилкою, можуть бути повторно передані. Важливими параметрами для сервісів даних є затримки в передачах, необхідні для передачі пакета даних, і середня пропускна здатність системи зв'язку для передачі потоку даних. Затримка в передачі не має такого ж впливу при передачі даних, який вона має при передачі голосу, але затримка в передачі є важливою метрикою для вимірювання якості системи зв'язку для передачі даних. Середня пропускна здатність є мірою ефективності здатності передачі даних для системи зв'язку. Через низькі вимоги по затримці передачі, потужність передачі і ресурси, що використовується для підтримки м'якої передачі виклику від однієї базової станції до іншої в процесі пересування користувача на прямому каналі зв'язку, можуть бути використані для передачі додаткових даних, таким чином збільшуючи середню пропускну здатність за допомогою збільшення ефективності. Ситуація відрізняється у разі зворотного каналу зв'язку. Декілька базових станцій можуть одержувати сигнал, переданий станцією абонента. Через те, що повторна передача пакетів від станції абонента вимагає додаткової потужності від обмеженого джерела живлення (батареї), може бути ефективною підтримка м'якої передачі виклику від 11 85552 однієї базової станції до іншої в процесі пересування користувача на зворотному каналі зв'язку, із виділенням ресурсів на декількох базових станціях для одержання і обробки пакетів даних, переданих від станції абонента. Таке використання м'якої передачі виклику від однієї базової станції до іншої в процесі пересування користувача збільшує як покриття так і місткість зворотного каналу зв'язку, як описано [в роботі Andrew J. Viterbi і Klein S Gilhousen: "Soft Handoff Extends CDMA Co verage and Increases Link Capacity", IEEE Journal on Selected Area in Communications, Vol.12, No.8, October 1994]. Термін м'яка передача виклику від однієї базової станції до іншої в процесі пересування користувача означає сеанс зв'язку між станцією абонента і двома або більше секторами, де кожний сектор належить різним стільникам. У контексті стандарту IS-95, передача по зворотному каналу зв'язку приймається обома секторами і передача по прямому каналу зв'язку виконується одночасно по двох або більше прямих каналах зв'язку секторів. У контексті стандарту IS-856, передача даних по прямому каналу зв'язку виконується не одночасно між одним з двох або більше секторів і терміналом доступ у. Крім того, для цього може бути використана більш м'яка передача виклику від однієї базової станції до іншої в процесі пересування користувача. Термін більш м'яка передача виклику від однієї базової станції до іншої в процесі пересування користувача означає сеанс зв'язку між станцією абонента і двома і більше секторами, де кожний сектор належить тому ж самому стільнику. У контексті стандарту IS-95, передача по зворотному каналу зв'язку приймається обома секторами, і передача по прямому каналу зв'язку виконується одночасно по одному з двох або більше прямих каналів зв'язку секторів. У контексті стандарту IS-856, передача даних по прямому каналу зв'язку виконується не одночасно між одним з двох або більше секторів і терміналом доступ у. Добре відомо, що якість і ефективність передачі даних в безпровідних системах зв'язку залежить від стану каналу зв'язку між початковим терміналом і терміналом призначення. Такий стан, оцінюваний за допомогою, наприклад, відношення сигналу до інтерференції і шуму (SINR), схильний до впливу декількох факторів, наприклад, втрати на трасі, і зміни у втратах на трасі для станції абонента в межах зони покриття базової станції, інтерференції від інших станцій абонентів як з цього ж стільника, так і з інших стільників, інтерференції від інших базових станцій, і інших факторів, відомих фа хівцеві в даній галузі техніки. Для того щоб підтримувати певний рівень сервісу під впливом змінних станів каналу, TDMA і FD MA системи вдаються до розділення користувачів по різних частотах і/або часових інтервалах і підтримують багаторазове використання частот для зменшення інтерференції. Багаторазове використання частот розділяє наявний спектр на множину наборів частот. Даний стільник використовує частоти тільки з одного набору; стільники, що безпосередньо примикають до цього стільника, можуть не використати частоту з того ж набору. У CDMA системах, іде 12 нтична частота використовується в кожному стільнику системи зв'язку, тим самим поліпшується загальна ефективність. Інтерференція зменшується з використанням інших методик, наприклад, ортогонального кодування, керованої потужності передачі, змінної швидкості передачі даних, і інших методик, відомих фа хівцеві в даній галузі техніки. Згадані вище концепції були використані при розробці системи зв'язку для передачі тільки потоку даних, відомої під назвою система зв'язку з високою швидкістю передачі даних (HDR). Така система зв'язку детально розкрита [в заявці на патент США №6, 574, 211 від 3 листопада 1997p., що знаходиться в процесі одночасного розгляду, озаглавленій "METHOD AND APPARATUS FOR HIGH RATE PACKET D ATA TR ANSMISSION", опублікованій 3 червня 2003 року, зареєстрована на Padovani et al.] і належить даному заявнику. Система зв'язку HDR стандартизована як промисловий стандарт TIA/EIA/IS-856, який далі називається стандартом IS-856. Стандарт IS-856 визначає набір швидкостей передачі даних, що лежать від 38,4 kbps до 2,4 Mbps, на яких точка доступу (АР) може відправляти дані до станції абонента (терміналу доступу). Оскільки точка доступу аналогічна базовій станції, термінологія, що відноситься до стільників і секторів, є такою ж, як термінологія в голосових системах. Відповідно до стандарту IS-856, дані, які повинні бути передані по прямому каналу зв'язку, розділяються на пакети даних, і кожний пакет передається протягом одного або більше інтервалів (часових інтервалів), на які розділений прямий канал зв'язку. У кожному часовому інтервалі, виникає передача даних від точки доступ у до одного і тільки одного термінала доступу, розташованого в межах зони покриття точки доступу, на максимальній швидкості передачі даних, яка може бути підтримана прямим каналом зв'язку і системою зв'язку. Термінал доступу вибирається відповідно до станів прямого каналу зв'язку між точкою доступу і терміналом доступу. Стани прямого каналу зв'язку залежать від інтерференції і втрат на трасі між точкою доступу і терміналом доступу, обидві з яких змінюються з часом. Втрати на трасі і зміна втрат на трасі використовуються за допомогою складання графіка передач точки доступу у часові інтервали, протягом яких стани прямого каналу зв'язку термінала доступу до певної точки доступу задовольняють певному критерію, що робить можливим передачі з меншою потужністю або більш високими швидкостями для даних, які передаються терміналам доступу, що залишилися, тим самим, збільшуючи спектральну ефективність передач по прямому каналу зв'язку. На відміну від цього, відповідно до стандарту IS-856, передачі даних по зворотному каналу зв'язку здійснюється від множини терміналів доступу, розташованих в межах зони покриття точки доступу. Більш того, через те, що антена термінала доступу всеспрямована, будь-який термінал доступу в межах зони покриття точки доступу може приймати ці передачі даних. Відповідно, передачі по 13 85552 зворотному каналу зв'язку піддаються декільком джерелам інтерференції: верхні канали з кодовим розділенням від інших терміналів доступу, передачі даних від терміналів доступ у, розташованих в зоні покриття точки доступу (термінали доступу в тому ж стільнику), і передачі даних від терміналів доступ у, розташованих в зоні покриття інших точок доступ у (термінали доступу з інших стільників). Мультиплексування, в загальному значенні, означає передачу множини потоків даних по одному каналу зв'язку. При розробці безпровідних сервісів даних, акцент робився на збільшення пропускної здатності прямого каналу зв'язку, відповідно до моделі Інтернет сервісів; де сервіс забезпечує високу швидкість передачі даних у відповідь на запити від вузла. Напрямок сервер-вузол схожий на прямий канал зв'язку, що вимагає високої пропускної здатності, а запити вузол-сервер і/або передача даних здійснюються з меншою пропускною здатністю. Проте, сучасні розробки показують збільшення додатків з інтенсивним використанням зворотного каналу зв'язку, наприклад, протокол передачі файлів (FTP), відеоконференції, гра або інші сервіси з постійною швидкістю передачі даних. Такі додатки вимагають поліпшеної ефективності зворотного каналу зв'язку для досягнення більш високих швидкостей передачі даних, так що додатки вимагають більш високої пропускної здатності зворотного каналу зв'язку. Таким чином, в даній галузі техніки існує потреба в збільшенні пропускної здатності зворотного каналу зв'язку, в ідеальному випадку, в забезпеченні симетричних пропускних здатностей по прямому і зворотному каналах зв'язку. Реалізації винайденого способу і пристрою для передачі по зворотному каналу зв'язку розкриті [в заявках на патент США №10/313,553 і 10/313,594, що знаходяться в процесі одночасного розгляду, озаглавлених "METHOD AND APPAR ATUS FOR DATA TRANSMISSION OVER A REVERSE LINK IN A COMMUNICATION SYSTEM" від 6 грудня 2002], виданих правонаступнику даного винаходу. Винайдені спосіб і пристрій для передачі по зворотному каналу зв'язку можуть не бути повністю застосовні до вже створених (традиційних) систем зв'язку через пов'язані з бюджетом проблеми, як в деталях пояснено нижче. Відповідно, введення винайденого способу і пристрою для передачі по зворотному каналу зв'язку [по заявках на патент США №10/313,553 і 10/313,594] в традиційні системи зв'язку являє собою проблему, пов'язану із згаданими вище пов'язаними з бюджетом проблеми, і зі спільним існуванням станцій абонентів, здатних одержувати винайдений зворотний канал зв'язку (нові станції абонента) і станцій абонентів, здатних одержувати тільки зворотний канал зв'язку відповідно до стандарту IS-856 (традиційні станції абонента). Крім того, винайдені спосіб і пристрій для передачі по зворотному каналу зв'язку додатково створюють необхідність у способі і пристрої для контролю потужності і визначення швидкості передачі даних. Таким чином, існує необхідність в пристрої і способі, які роблять можливим збільшення пропус 14 кної здатності зворотного каналу зв'язку, беручи до уваги наведені вище проблеми. Дана заявка пов'язана із [заявкою на патент США №10/389,176 (патентний повірений №030215U2), озаглавленою "Method and System for Data Transmission in a Communication System" від 13 березня 2003 року; заявкою на патент США №10/389,716 (патентний повірений №030215U3), озаглавленою "Method and System for Estimating Parameters of a Link For Data Transmission in a Communication System" від 13 березня 2003 року; і заявкою на патент США, опублікованою 16 вересня 2004 під №20040179494, озаглавленою "Method and System for Power Control in a Communication System" від 13 березня 2003 року], всі належать заявнику даного винаходу. В одному аспекті даного винаходу, викладені вище потреби вирішуються за допомогою одержання кожним з першої і другої підмножини з множини терміналів доступу призначення послідовності інтервалів, кожний інтервал зв'язаний з режимом множинного доступу, де др уга підмножина взаємно виключена з першої підмножини; одержання кожним з першої підмножини терміналів доступ у рішення планування для інтервалу, зв'язаного з першим режимом множинного доступу, інтервал розділяється на першу частин у і другу частину, перша частина містить службові канали; вибору кожним з першої підмножини терміналів доступ у режиму для мультиплексування даних, де перший режим включає в себе вбудовування користувацьких даних тільки в першу частин у інтервалу з використанням формату мультиплексування; другий режим включає в себе вбудовування користувацьких даних тільки в щонайменше один підрозділ другої частини інтервалу, де кожний з щонайменше одного підрозділу зв'язаний з форматом мультиплексування; і третій режим включає в себе вбудовування користувацьких даних в інтервал з використанням першого і другого режиму; і передачі користувацьких даних від щонайменше однієї з першої підмножини терміналів доступу в інтервалі, зв'язаному з першим режимом множинного доступу, з використанням вибраного режиму мультиплексування даних відповідно до рішення планування. У іншому аспекті даного винаходу, викладені вище потреби вирішуються за допомогою вибору кожним з другої підмножини терміналів доступу режиму для мультиплексування даних, де третій режим включає в себе вбудовування користувацьких даних тільки в першу частину інтервалу з використанням формату мультиплексування; четвертий режим включає в себе вбудовування користувацьких даних тільки у другу частину інтервалу з використанням формату мультиплексування; і третій режим включає в себе вбудовування користувацьких даних в інтервал із спільним використанням першого і другого режиму; і передачі користувацьких даних від щонайменше одного з другої підмножини терміналів доступу в інтервалі, зв'язаному з другим режимом множинного доступ у з використанням вибраного режиму мультиплексування даних. 15 85552 У іншому аспекті даного винаходу, викладені вище потреби вирішуються за допомогою передачі користувацьких даних від щонайменше одного з другої підмножини терміналів доступу в інтервалі, зв'язаному з першим режимом множинного доступу з використанням першого режиму мультиплексування даних. У іншому аспекті даного винаходу, викладені вище потреби вирішуються за допомогою передачі користувацьких даних від третьої підмножини множини терміналів доступу; згадана третя підмножина взаємно виключена з першої підмножини і другої підмножини. Короткий опис креслень Фіг.1 - концептуальна-блок-схема системи зв'язку, здатної функціонувати відповідно до реалізацій даного винаходу. Фіг.2 - реалізація форми хвилі прямого каналу зв'язку в даному винаході. Фіг.3 - ілюстрація способу для команд керування потужністю передачі і команд надання пакетів по зворотному каналу керування потужністю. Фіг.4a-4d - ілюстрація реалізації форми хвилі зворотного каналу зв'язку. Фіг.5а-5с - ілюстрація реалізації архітектури зворотного каналу зв'язку. Фіг.6а-6с - концептуальна блок-схема OFDM системи зв'язку. Фіг.7 - ілюстрація реалізації передачі даних по зворотному каналу зв'язку. Фіг.8 - ілюстрація реалізації повторної передачі даних по зворотному каналу зв'язку. Фіг.9 - ілюстрація термінала доступу. Фіг.10 - ілюстрація точки доступу. Фіг.1 ілюструє концептуальну діаграму системи зв'язку. Така система зв'язку може бути побудована відповідно до стандарту IS-856. Точка 100 доступ у передає дані терміналу 104 доступу по прямому каналу 106(1) зв'язку і одержує дані від термінала 104 доступу по зворотному каналу 108(1) зв'язку. Аналогічним чином, точка 102 доступу передає дані терміналу 104 доступ у по прямому каналу 106(2) зв'язку і одержує дані від термінала 104 доступу по зворотному каналу 108(2) зв'язку. Передача даних по прямому каналу зв'язку відбувається від однієї точки доступу до одного термінала доступу на максимальній або близькій до максимальної швидкості передачі даних, яка підтримується прямим каналом зв'язку і системою зв'язку. Додаткові канали прямого каналу зв'язку, наприклад керуючий канал, можуть передаватися від множини точок доступу до одного термінала доступ у. Передача даних по зворотному каналу зв'язку може здійснюватися від одного термінала доступ у до однієї або більше точок доступу. Точка 100 доступу і точка 102 доступу з'єднані з контролером 110 мережі доступу через зворотні лінії 112(1) і 112(2) зв'язку. Зворотна лінія зв'язку це канал зв'язку між контролером і точкою доступу. Хоч на Фіг.1 показані тільки два термінали доступу і одна точка доступу, це зроблено тільки для спрощення пояснення, і система зв'язку може містити множину терміналів доступу і точок доступ у. Після реєстрації, яка дозволяє терміналу доступу одержати доступ до мережі доступу, термі 16 нал 104 доступу і одна точка доступ у, наприклад точка 100 доступу, встановлюють канал зв'язку, використовуючи визначену наперед процедуру доступ у. У з'єднаному стані, що є результатом визначеної наперед процедури доступу, термінал 104 доступу здатний приймати дані і керуючі повідомлення від точки 100 доступ у, і здатний передавати дані і керуючі повідомлення до точки 100 доступ у. Термінал 104 доступу безперервно шукає інші точки доступу, які можуть бути додані до активного набору термінала 104 доступу. Активний набір включає в себе список точок доступу, здатних встановити сеанс зв'язку з терміналом 104 доступ у. Коли така точка доступу знайдена, термінал 104 доступу обчислює метрику якості для прямого каналу зв'язку точки доступу, яка може включати в себе відношення сигналу до інтерференції і шуму (SINR). SINR може бути визначено відповідно до контрольного сигналу. Термінал 104 доступ у шукає інші точки доступу і визначає SINR точок доступу. Одночасно, термінал 104 доступу обчислює метрику якості для прямого каналу зв'язку з кожною точкою доступу в активному наборі термінала 104 доступу. Якщо метрика якості прямого каналу зв'язку з певною точкою доступу ви ще визначеного наперед порога додавання або нижче визначеного наперед порога видалення протягом визначеного наперед періоду часу, термінал 104 доступ у передає цю інформацію точці 100 доступу. Подальші повідомлення від точки 100 доступу можуть бути спрямовані терміналу 104 доступу з тим, щоб додати або видалити певну точку доступу з активного набору термінала 104 доступу. Термінал 104 доступу вибирає обслуговуючу точку доступ у з активного набору термінала 104 доступ у на основі ряду параметрів. Обслуговуючою точкою доступу називається точка доступу, яка вибрана для передачі даних певним терміналом доступу або точка доступ у, яка передає дані до певного термінала доступу. Набір параметрів може включати в себе, наприклад, будь-яке одне або більше поточних або більш ранніх вимірювань SINR, частоту появи помилкових бітів, частоту появи помилкових пакетів і будь-який інший відомий параметр. Таким чином, наприклад, обслуговуюча точка доступу може бути вибрана відповідно до максимального вимірювання SINR. Потім, термінал 104 доступу відправляє широкомовне повідомлення запиту даних (DRC повідомлення) по каналу запиту даних (DRC канал). DRC повідомлення може містити запитану швидкість передачі даних або, як альтернатива, індикатор якості прямого каналу зв'язку, наприклад, виміряне SINR, частоту появи помилкових бітів, частоту появи помилкових пакетів і тому подібне. Термінал 104 доступ у може направити широкомовне DRC повідомлення певній точці доступу використовуючи код, який унікальним чином ідентифікує певну точку доступ у. Як правило, як такий код використовується код Уолша. Символи DRC повідомлення єдино обробляються логічним OR (XOR) з унікальним кодом. Ця операція XOR називається кодовим покриттям сигналу. Оскільки кожна точка доступу в активному наборі термінала 104 доступу ідентифікується унікальним кодом Уолша, тільки вибрані 17 85552 точки доступу, які виконують операцію XOR, ідентичну операції, виконаній терміналом 104 доступу з правильним кодом Уолша, можуть правильно декодувати DRC повідомлення. Дані, які повинні бути передані терміналу 104 доступ у, поступають контролеру 110 мережі доступу. Після цього контролер 110 мережі доступу може відправити дані всім точкам доступу в активному наборі термінала 104 доступу по зворотній лінії 112 зв'язку. Як альтернатива, контролер 110 мережі доступу може спочатку визначити, яка точка доступу була вибрана терміналом 104 доступу як обслуговуюча точка доступу, і потім відправити дані до обслуговуючої точки доступ у. Дані зберігаються в черзі в точці(ах) доступу. Потім повідомлення системи персонального виклику відправляється однією або більше точками доступу до термінала 104 доступу по відповідних керуючих каналах. Термінал 104 доступу демодулює і декодує сигнали від одного або більше керуючих каналів для одержання повідомлення системи персонального виклику. Для кожного інтервалу прямого каналу зв'язку, точка доступу може спланувати передачу даних до будь-кого з терміналів доступу, що одержали повідомлення системи персонального виклику. Зразковий спосіб для планування передачі описано [в патенті США №6,229,795, озаглавленому "System for allocating resources in a communication system"], виданому даному заявнику. Точка доступ у використовує керуючу інформацію про швидкість, одержану в DRC повідомленні від кожного термінала доступ у, для ефективної передачі даних по прямому каналу зв'язку з самою високою можливою швидкістю. Через те, що швидкість передачі даних може варіюватися, система зв'язку функціонує в режимі змінної швидкості. Точка доступу визначає швидкість передачі даних, на якій потрібно передавати дані до термінала 104 доступу на основі останнього DRC повідомлення, одержаного від термінала 104 доступу. Крім того, точка доступу унікальним чином ідентифікує передачу до термінала 104 доступу за допомогою коду рознесення, який унікальний для даної мобільної станції. Цей код рознесення є довгою псевдошумовою послідовністю, наприклад кодом рознесення, визначеним в стандартіIS-856. Термінал 104 доступу, для якого призначений пакет даних, приймає і декодує пакет даних. Кожний пакет даних зв'язаний з ідентифікатором, наприклад, порядковим номером, який використовується терміналом 104 доступу для виявлення пропущених передач або передач, що дублюються. У такому випадку, термінал 104 доступу передає порядкові номери пропущених пакетів даних по зворотному каналу зв'язку. Потім, контролер 110 мережі доступу, який приймає повідомлення даних від термінала 104 доступу через канал зв'язку між точкою доступу і терміналом 104 доступу, повідомляє точці доступу, які блоки даних не були одержані терміналом 104 доступу. Потім, точка доступ у планує повторну передачу таких пакетів даних. Коли канал зв'язку між терміналом 104 доступу і точкою 100 доступу, що функціонує в режимі 18 змінної швидкості передачі даних, погіршується нижче визначеного наперед рівня надійності, термінал 104 доступу спочатку намагається визначити, чи може інша точка доступу в режимі змінної швидкості передачі даних підтримувати прийнятну швидкість передачі даних. Якщо термінал 104 доступу знаходить таку точку доступу (наприклад точку 102 доступ у) відбувається повторне наведення (re-pointing) точки 102 доступу на інший канал зв'язку. Термін повторне наведення означає вибір сектора, який є членом активного набору термінала доступу, де сектор відрізняється від вибраного в даний момент сектора. Передачі даних продовжуються від точки 102 доступу в режимі змінної швидкості передачі даних. Згадане вище погіршення каналу зв'язку може бути викликане, наприклад, переміщенням термінала 104 доступу із зони покриття точки 100 доступу до зони покриття точки 102 доступу, екрануванням, загасанням і іншими широко відомими причинами. Як альтернатива, коли канал зв'язку між терміналом 104 доступу і іншою точкою доступу (наприклад точкою 102 доступу), який може досягати більш високої пропускної здатності, ніж використовуваний канал зв'язку, стає доступним, відбувається повторне наведення на точку 102 доступ у до іншого каналу зв'язку, і передачі даних продовжуються від точки 102 доступу в режимі змінної швидкості передачі даних. Якщо терміналу 104 доступу не вдається виявити точку доступ у, здатну функціонувати в режимі змінної швидкості передачі даних і підтримувати прийнятну швидкість передачі даних, термінал 104 переходить в режим фіксованої швидкості передачі даних. У такому режимі термінал доступ у передає на одній швидкості. Термінал 104 доступу оцінює канали зв'язку зі всіма точками доступу кандидатами для обох режимів змінної швидкості передачі і фіксованої швидкості передачі, і вибирає точку доступ у, яка дає максимальну пропускну здатність. Термінал 104 доступу буде перемикатися з режиму фіксованої швидкості передачі даних назад в режим змінної швидкості передачі даних, якщо сектор більше не є членом активного набору термінала 104 доступу. Описані вище режим фіксованої швидкості передачі даних і способи для переходу в і з режиму фіксованої швидкості передачі даних аналогічні описаним [в заявці на патент США №6,205,129, озаглавленій "METHOD AND APPARATUS FOR VARIABLE AND FIXED FORWARD LINK R ATE CONTROL IN MOBILE R ADIO COMMUNIC ATION SYSTEM"], що належить даному заявнику. Інші режими фіксованої швидкості передачі даних і способи для переходу в і з фіксованого режиму також можуть бути розглянуті і знаходяться в межах об'єму винаходу. Структура прямого каналу зв'язку Фіг.2 ілюструє стр уктур у прямого каналу 200 зв'язку. Повинно бути зрозуміло, що описана нижче тривалість часових інтервалів, довжини мікрокадрів, діапазони величин наведені тільки для прикладу, і інші тривалості часових інтервалів, довжини кадрів, діапазони величин можуть бути 19 85552 використані без порушення основних принципів функціонування системи зв'язку. Термін мікрокадр означає блок сигналу кодового рознесення, що має два можливих значення. Прямий канал 200 зв'язку визначений в термінах кадрів. Кадр це структура, що містить 16 часових інтервалів 202, кожний часовий інтервал 202 має довжину в 2048 мікрокадрів, що відповідає тривалості часового інтервалу в 1.66мс, і відповідно тривалості кадру в 26.66мс. Кожний часовий інтервал 202 розділяється на два часових півінтервали 202а і 202b, з контрольними пакетами 204а, 204b, які передаються в кожному часовому півінтервалі 202а, 202Ь. Кожний контрольний пакет 204а, 204b має довжину в 96 мікрокадрів, і центрується навколо середини зв'язаного з ним часового півінтервалу 202а, 202b. Контрольні пакети 204а, 204b включають в себе сигнал контрольного каналу, покритий кодом, наприклад кодом Уолша з індексом 0. Прямий канал протоколу керування доступом до передавальної середи (МАС) утворює два пакети, які передаються безпосередньо перед і безпосередньо контрольним пакетом 204 кожного часового півінтервалу 202. МАС утворений не більше ніж 64 кодованими каналами, які ортогонально покриті 64-розрядним кодом, наприклад кодом Уолша. Кожний кодований канал ідентифікується МАС індексом, який має величину від 1 до 64 і ідентифікує унікальний 64-розрядний код покриття Уолша. Зворотний канал керування потужністю (RPC) використовується для регулювання потужності сигналів зворотного каналу зв'язку для кожної станції абонента. RPC виділяється одному з наявних МАС каналів, наприклад МАС каналу з МАС індексом від 5 до 63. Канал зворотної активності (RA канал) використовується для регулювання швидкості передачі даних по зворотному каналу зв'язку для кожної з станцій абонентів за допомогою передачі бітового потоку зворотної активності (RAB потік). RA канал призначається одному з доступних МАС каналів, наприклад МАС індексу 4. Канал графіка прямого каналу або корисне навантаження керуючого каналу посилається в частинах 208а, що залишилися, першого часового півінтервалу 202а і частинах 208b, що залишилися, другого часового півінтервалу 202b. Канал трафіка несе користувацькі дані, а керуючий канал несе керуючі повідомлення і також може нести користувацькі дані. Керуючий канал передається з циклом, з періодом 256 інтервалів, на швидкості передачі даних 76.8 kbps або 38.4 kbps. Термін користувацькі дані, також звані трафіком, означає інформацію, відмінну від службових даних. Термін службові дані означає інформацію, яка робить можливим функціонування елементів системи зв'язку, наприклад, сигналізацію підтримки викликів, діагностичну і звітну інформацію і тому подібне. Канали надання пакетів і автоматичний запит повторної передачі Як вже обговорювалося, система зв'язку може потребувати підтримки як терміналів доступу, що використовують зворотний канал зв'язку відповідно до стандарту IS-856 - традиційні термінали доступу, так і терміналів доступу, що використовують зворотний канал зв'язку 20 відповідно до описаної концепції - нові термінали доступ у. Для підтримки такої функціональності, в прямому каналі зв'язку необхідна наявність додаткового каналу, каналу надання пакетів (PG канал). PG канал може бути забезпечений за допомогою зміни модуляції одного із згаданих вище МАС каналів, наприклад RPC каналу, з двійкової фазової маніпуляції (BPSK) на квадратичну фазову маніпуляцію (QPSK). Коли друга частина інтервалу зворотного каналу зв'язку виділена тільки одному терміналу доступ у (дивись нижче), необхідний тільки один PG канал, первинний PG канал. Команди керування потужністю модулюються в фазовий гілці RPC каналу, призначеного терміналу доступ у. Інформація команд керування потужністю є бінарною, де перше значення біта керування потужністю ("up") дає команду терміналу доступ у збільшити потужність передачі термінала доступ у на першу визначену наперед величину, а друге значення біта керування потужністю ( "down") дає команду терміналу доступ у зменшити потужність передачі термінала доступу на другу визначену наперед величину. Як показано на Фіг.3, команда "up" представлена як "+1"; команда "down" представлена як "-1". Проте, можуть бути використані і інші значення. Первинний PG канал передається через квадратурну гілку RPC каналу, призначеного терміналу доступ у. Ін формація, що передається по первинному PG каналу, є тернарною. Як показано на Фіг.3, перше значення представлене як +1, друге значення представлене як 0 і третє значення представлено як -1. Інформація має наступний зміст, як для точки доступу, так і для термінала доступ у: +1 означає, що дозвіл на передачу нового пакета наданий; 0 означає, що дозвіл на передачу нового пакета не наданий; і -1 означає, що наданий дозвіл на передачу раніше переданого пакета (повторна передача). Описана вище сигналізація, в якій передача інформації зі значенням 0 не вимагає енергії сигналу, дозволяє точці доступу призначати енергію первинному PG каналу тільки тоді, коли передається указания передати пакет. Через те, що тільки одному або невеликому числу терміналів доступу наданий дозвіл на передачу по зворотному каналу протягом часового інтервалу, первинний PG канал вимагає дуже маленької потужності для того, щоб забезпечити інформацію про передачу по зворотному каналу зв'язку. Відповідно, достатня потужність може бути виділена первинному PG каналу для того, щоб гарантува ти надійний прийом первинного PG каналу терміналами доступу без надмірного порушення розподілу потужності. Відповідно, вплив на спосіб розподілу RPC потужності мінімізований. Спосіб розподілу RPC потужності розкритий, наприклад, [в патенті США №6, 678, 257, озаглавленому "Method and apparatus for allocation of power to base station channels" від 13 січня 2004 року, і в заявці на патент США, опублікованій 7 жовтня 2004 під №2004198404, що знаходиться на одночасному розгляді, озаглавленій "Power Allocation for Power Control Bits in Cellular 21 85552 Network"], обидві належать даному заявнику. Більш того, потрібно щоб термінал доступу виконував трійкове рішення по квадратурному потоку тільки тоді, коли термінал доступу чекає відповідь на запит передачі даних або коли термінал доступу має незавершену передачу даних. Проте, повинно бути зрозуміло, що вибір тернарних значень є питанням вибору, і можуть бути використані значення, відмінні від описаних вище. Термінал доступу одержує і демодулює RPC/первинний PG канал від всіх точок доступу з активного набору термінала доступу. Відповідно, термінал доступу одержує інформацію первинного PG каналу, передану в квадратурній гілці RPC/первинний PG каналу для кожної точки доступу з активного набору термінала доступу. Термінал доступу може фільтрувати енергію одержаної інформації первинного PG каналу по одному інтервалу оновлення і порівнювати фільтровану енергію з множиною порогових величин. За допомогою відповідного вибору порогових значень, термінали доступу, яким не наданий дозвіл на передачу, декодують значення первинного PG каналу як 0 з великою імовірністю. Далі, інформація, що міститься в первинному PG каналі, використовується як засіб автоматичного запиту на повторну передачу. Коли передача по зворотному каналу зв'язку пакета від термінала доступу приймається тільки обслуговуючою точкою доступу, обслуговуюча точка доступу генерує і передає дозвіл-на передачу нового пакета у відповідь на запит термінала доступ у на передачу пакета, коли попередній пакет від термінала доступу був прийнятий правильно. У цьому випадку, така інформація в первинному PG каналі служить як повідомлення (АСК). Обслуговуюча точка доступ у генерує і передає дозвіл на повторну передачу попереднього пакета як відповідь на запит термінала доступу на передачу пакета, якщо попередній пакет від термінала доступ у був прийнятий неправильно. Така інформація на первинному PG каналі служить як негативне повідомлення (NACK). Таким чином, не потрібний окремий ACK/NACK канал. Як альтернатива, передача пакета по зворотному каналу від термінала доступу може бути прийнята множиною точок доступу. Коли необслуговуюча точка доступ у одержує і декодує зворотний канал зв'язку від передавального термінала доступу, необслуговуюча точка доступ у забезпечує інформацію про те, були чи ні успішно декодовані користувацькі дані на обслуговуючій точці доступу. Потім, обслуговуюча точка доступ у посилає ACK/NACK терміналу доступу по первинному PG каналу. Як альтернатива, точка(и) доступу, які одержали корисну інформацію, посилають корисну інформацію централізованому елементу для виконання soft-decision декодування. Потім, централізований елемент повідомляє обслуговуючу точку доступу про те, чи було декодування корисної інформації успішним. Потім, обслуговуюча точка доступу посилає ACK/N ACK до термінала доступ у по первинному PG каналу. 22 Як альтернатива, перед декодуванням зворотного каналу зв'язку необслуговуюча точка доступу може автономно відправити ACK/NACK до термінала доступу по первинному PG каналу. Таким чином, можливо, що термінал доступу одержить конфліктуючу ін формацію по первинному PG каналу, наприклад, через те, що деякі точки доступу не змогли коректно прийняти передачу термінала доступ у, інформація в первинному PG каналі була стерта або некоректно прийнята або по іншим відомим причинам. Відповідно, інформація, передана у відповідь на передачу по зворотному каналу зв'язку по первинному PG каналу, інтерпретується різним способом, коли передається обслуговуючою або необслуговуючою точкою доступу. Тому, з точки зору мережі доступу не має значення яка точка доступу приймає передачу термінала доступу, коли термінал доступу приймає інформацію по первинному PG каналу, що інтерпретується як АСК від будь-якої точки доступу, він передає новий пакет в наступний дозвіл передачі, хоч обслуговуючий термінал доступу може відправити дозвіл на повторну передачу раніше відправленого пакета. Через те, що термінал доступу приймає тернарне рішення по первинному PG каналу, прийнятому від обслуговуючої точки доступу, і бінарне рішення по первинному PG каналу, прийнятому від точки доступу, термінал доступу може використати різні порогові значення для тернарного рішення і бінарного рішення. Коли друга частина інтервалу зворотного каналу зв'язку виділена тільки для одного термінала доступ у (дивись нижче), описаний вище PG канал забезпечує задовільну інформацію. Проте, коли друга частина інтервалу зворотного каналу зв'язку виділена множині терміналів доступу, потрібна додаткова інформація, а саме, який термінал доступу, що одержав дозвіл на передачу, повинен передавати, і в якому розбитті другої частини інтервалу зворотного каналу зв'язку. Така інформація може бути забезпечена допоміжним PG каналом. Структура допоміжного PG каналу точно така ж, як у описаного вище PG каналу, за винятком того, що допоміжний PG канал має інший МАС індекс. Повертаючись до Фіг.3, інформація допоміжного PG каналу передається в обох фазовій і квадратурній гілках. Ця інформація інтерпретується разом з інформацією, витягнутою з PG каналу таким чином: - коли PG канал інформує термінал доступу про те, що дозвіл на передачу пакета одержано, допоміжний PG канал ігнорується, - коли PG канал інформує термінал доступу про те, що дозвіл на передачу нового пакета або дозвіл на передачу раніше відправленого пакета (повторна передача) одержаний, то: 0 означає, що термінал доступу повинен використати всю др угу частину інтервалу зворотного каналу зв'язку; будь-яке з чотирьох значень, що залишилися, ідентифікує одне з чотирьох розбиттів другої частини інтервалу зворотного каналу зв'язку. 23 85552 Таким чином, описана вище сигналізація може підтримувати чотири розбиття другої частини інтервалу зворотного каналу зв'язку. Можуть бути додані додаткові допоміжні PG канали, якщо потрібно більше розбиттів. PG канали, тобто МАС індекси, можуть бути виділені терміналу доступу перед доступом термінала доступу до системи зв'язку. Як альтернатива, PG канал може бути виділений терміналу доступу, і допоміжний PG канал може бути визначений терміналом доступу по МАС індексу PG каналу, наприклад за допомогою додання визначеного наперед зміщення до PG каналу. Канал зворотної активності Як було описано вище, система зв'язку відповідно до стандарту IS-856 використовує канал зворотної активності для регулювання швидкості передачі даних по зворотному каналу зв'язку для кожної станції абонента за допомогою передачі бітового потоку зворотної активності (RAB потік). Цього каналу зворотної активності достатньо, тільки якщо невелика кількість терміналів, які передають в інтервалах, призначених для TDMA, функціонує в системі зв'язку. Проте, для підтримки, як традиційних терміналів доступ у, так і нових терміналів доступу, які передають в інтервалах, призначених для TDMA, необхідний додатковий канал в прямому каналі зв'язку. Для підтримки швидкості передачі даних по зворотному каналу зв'язку для нових терміналів доступ у, які передають в інтервалах, призначених для TDMA, може вимагатися, щоб канал зворотної активності підтримував передачу величини, регулюючої швидкість передачі даних, що вимагає більше одного біта. Через це може бути бажано не змінювати понадміру структур у прямого каналу зв'язку, додатковий канал зворотної активності може мати таку ж структуру, як і традиційний канал зворотної активності, але йому може бути призначений інший МАС індекс. Тому, що такий канал зворотної активності підтримує передачу тільки одного біта, багаторозрядна величина може бути передана через декілька передавальних екземплярів каналу зворотної активності. Описаний вище прямий канал 200 зв'язку є модифікацією прямого каналу зв'язку в системі зв'язку відповідно до стандарту IS-856. Вважається, що така модифікація має менший вплив на структур у прямого каналу зв'язку, і, відповідно, вимагає менше змін в стандарті IS-856. Проте, повинно бути зрозуміло, що така доктрина застосовна до різних структур прямого каналу зв'язку. Таким чином, наприклад, описані вище канали прямого каналу зв'язку можуть бути передані не послідовно, а одночасно. Крім того, будь-яка структура прямого каналу зв'язку, що робить можливою передачу інформації, що є в PG, допоміжному PG і RA каналі, наприклад, можуть бути використані роздільний PG і ACK/N ACK кодовані канали, новий RA канал, відмінний від традиційного RA каналу. Зворотний канал зв'язку Як було описано вище, якість і ефективність передачі даних залежить від станів каналу між терміналом джерелом і терміналом призначення. 24 Стани каналу залежать від інтерференції і втрат на трасі, які залежать від часу. Таким чином, продуктивність зворотного каналу зв'язку може бути поліпшена за допомогою способів заглушення інтерференції. По зворотному каналу зв'язку всі термінали доступу в мережі доступу можуть одночасно передавати на одній і тій же частоті (одній множині багаторазово використовуваних частот) або множина терміналів доступу в мережі доступу може передавати на одній і тій же частоті (більше однієї множини повторно використовуваних частот). Потрібно зазначити, що зворотний канал зв'язку, описаний тут, може використовувати будь-яке багаторазове використання частот. Таким чином, будь-яка передача терміналом доступу по зворотному каналу зв'язку піддається декільком джерелам інтерференції. Найбільш домінуючими інтерференції є: - передача службових каналів з множинним доступом з кодовим розділенням каналів від інших терміналів доступу як з того ж самого стільника, так і з інших стільників; - передача користувацьких даних з множинним доступом з кодовим розділенням каналів терміналами доступу з того ж самого стільника; - передача користувацьких даних з множинним доступом з кодовим розділенням каналів терміналами доступу з інших стільників. Вивчення продуктивності зворотного каналу в системах зв'язку з множинним доступом з кодовим розділенням каналів (CDMA) показують, що усунення інтерференції в тому ж стільнику може привести до значного поліпшення якості і ефективності передачі даних. Інтерференція в тому ж стільнику в системах зв'язку, що використовують CDMA, наприклад в системах зв'язку відповідно до стандарту IS-856, може бути зменшена за допомогою обмеження числа терміналів доступу, які можуть одночасно передавати по зворотному каналу зв'язку. Через існування двох режимів роботи, тобто обмеження числа терміналів доступу, що передають одночасно, і дозвіл всім терміналам передавати одночасно, мережа доступу повинна повідомити термінали про те, який режим повинен використовува тися. Повідомлення передається терміналам доступу в періодичних інтервалах, наприклад у визначеній наперед частині прямого каналу зв'язку, наприклад кожний керуючий цикл каналу. Як альтернатива, повідомлення передається терміналам доступу тільки при зміні за допомогою широкомовного повідомлення по прямому каналу зв'язку, наприклад по зворотному каналу керування потужністю. Коли система функціонує в обмеженому режимі, описаний вище прямий канал зв'язку надання пакетів може бути використаний для забезпечення дозволу або заборони передачі терміналам доступ у, що запитують дозвіл на передачу. Інтерференція в тому ж стільнику може бути також зменшена за допомогою каналу трафіка і службових каналів з множинним доступом з часовим розділенням по зворотному каналу зв'язку, і за допомогою планування, яким терміналам доступу, що запитують передачу, дозволено передавати 25 85552 користувацькі дані або трафік у часовому інтервалі зворотного каналу зв'язку, наприклад, в кадрі, часовому інтервалі або в будь-якому іншому часовому інтервалі, підтримуваному системою зв'язку. Планування може брати до уваги всю мережу доступу, і може бути виконано централізованим елементом, наприклад контролером ПО мережі доступу. Такий спосіб планування мінімізує інтерференцію тому, що термінали передають в сусідніх секторах стільника. Як альтернатива, планування може брати до уваги тільки частину мережі доступу, яка містить тільки одну точку доступу, і може бути виконане або централізованим елементом, або децентралізованим елементом, наприклад контролером точки доступу. Такий спосіб планування зменшує тільки інтерференцію в тому ж стільнику. Більш того, може бути використана комбінація цих двох способів, коли для декількох точок доступу, але не для всієї мережі доступу, планування здійснюється одним елементом. Повинно бути зрозуміло, що кількість терміналів доступ у, яким дозволено передавати у часовому інтервалі, впливає на інтерференцію в зворотному каналі зв'язку, і, відповідно, на якість і клас послуг передачі даних (QoS), що надаються, для зворотного каналу зв'язку. Таким чином, кількість терміналів доступу, яким дозволено передавати, є конструктивним критерієм. Відповідно, така кількість може регулюватися способом планування відповідно до змінюваних умов і/або вимог QoS. Додаткові поліпшення можуть бути досягнуті при зменшенні інтерференції від інших стільників. Інтерференція від інших стільників в процесі передачі користувацьких даних подавлюється опортуністичною передачею, керуванням потужністю передачі і швидкістю передачі користувацьких даних для кожного термінала доступ у в межах багатосекторного стільника. «Опортуністична передача» (і багатокористувацьке рознесення) означає планування передач терміналів доступу у часових інтервалах, в яких перевищене певне порогове значення допустимості. Часовий інтервал може розглядатися як допустимий, якщо метрика, визначена відповідно до миттєвої метрики якості для зворотного каналу зв'язку у часовому інтервалі, середньої метрики якості для цього зворотного каналу зв'язку і функції, що робить можливим диференціювати користувачів (така як, функція нетерплячості, описана нижче), перевищує поріг допустимості. Спосіб, робить можливою передачу користувацьких даних терміналом доступу на більш низькій потужності передачі і/або завершення передачі пакета з використанням меншої кількості часових інтервалів. Менша потужність передачі і/або завершення передачі пакета з використанням меншої кількості часових інтервалів приводить до зменшення інтерференції від передавальних терміналів доступу в секторах багатосекторного стільника, і, таким чином, до меншої загальної інтерференції від інших стільників для терміналів доступу в сусідніх стільниках. Як альтернатива, стани каналу вище середніх дозволяють терміналу використати наявну потужність для передачі з більш високою швидкістю передачі даних, тим самим викликаючи таку ж інтерферен 26 цію в інших стільниках, як та, яку викликав би термінал доступу, що використовує таку ж наявну потужність для передачі з більш низькою швидкістю передачі даних в невідповідні часові інтервали. У доповнення до зменшення інтерференції в зворотному каналі зв'язку, втрати на трасі і зміна втрат на трасі можуть бути використані багатокористувацьким рознесенням для збільшення пропускної здатності. «Багатокористувацьке рознесення» є наслідком рознесення станів каналу по терміналах доступу через, наприклад, різні місцеположення, що зазнають різне екранування і загасання як функції часу. Рознесення в станах каналу по користувацьких терміналах робить можливим планування передач терміналів доступу у часових інтервалах, протягом яких стани каналу для термінала доступу задовольняють певному критерію, що робить можливим передачі з меншою потужністю або з більш високими швидкостями передачі даних, тим самим поліпшуючи спектральну ефективність передач по зворотному каналу зв'язку. Такі критерії включають в себе метрику якості зворотного каналу зв'язку термінала доступу, а краще, таку метрику, що розглядається спільно з середньою метрикою якості зворотного каналу зв'язку термінала доступу. Конструкція планувальника може бути використана для керування QoS терміналів доступу. Таким чином, наприклад, за допомогою зміщення планувальника в напрямку підмножини терміналів доступ у, підмножині може бути виділений пріоритет передачі, хоч допустимість, що показується цими терміналами, може бути нижчою, ніж допустимість, що показується терміналами, що не належать цій підмножині. Повинно бути зрозуміло, що аналогічний ефект може бути досягнутий при використанні функції нетерплячості, описаної нижче. Термін підмножина означає множину, членами якої є щонайменше один, але не всі члени іншої множини. Навіть при застосуванні способу опортуністичної передачі, переданий пакет може бути прийнятий помилково і/або видалений точкою доступу. Термін видалений означає неможливість визначити вміст повідомлення з необхідною надійністю. Цей помилковий прийом є наслідком нездатності термінала доступу точно передбачити метрику якості зворотного каналу зв'язку термінала доступу через інтерференцію від інших стільників. Інтерференцію від інших стільників складно визначити кількісно в системах зв'язку, в яких передачі від терміналів доступу з секторів, що належать різним багатосекторним стільникам, не синхронізовані, короткі і не корельовані. Для заглушення неправильної оцінки каналу і забезпечення усереднення інтерференції часто використовуються способи автоматичного запиту на повторну передачу (ARQ). Способи ARQ виявляють пропущені або помилково прийняті пакет(и) на фізичному рівні або на канальному рівні і запитують повторну передачу цих пакетів від передавального термінала. Ієрархічне розбиття є способом для організації протоколів зв'язку (добре визначені інкапсульовані блоки даних між інакше розділеними обробляючи 27 85552 ми елементами, тобто рівнями). Рівні протоколів реалізовані як в терміналах доступ у, так і в точках доступ у. Відповідно до моделі взаємодії відкритих систем (OSI), рівень протоколу L1 передбачає передачу і прийом радіосигналів між базовою станцією і віддаленою станцією, рівень L2 передбачає правильні передачу і прийом сигнальних повідомлень, і рівень L3 передбачає обмін сигнальними повідомленнями для системи зв'язку. Рівень L3 починає і завершує сигнальні повідомлення відповідно до семантики і синхронізації протоколу зв'язку між терміналами доступу і точками доступу. У системах зв'язку по стандарту IS-856, сигнальний рівень L1 радіоінтерфейсу називається фізичним рівнем, L2 називається рівнем керування доступом до каналу зв'язку (LAG) або рівнем керування доступом до передавального середовища (МАС), і L3 називається сигнальним рівнем. Вище сигнального рівня знаходяться додаткові рівні, які відповідно до моделі OSI пронумеровані L4-L7, і називаються транспортний рівень, сеансовий рівень, рівень представлення і прикладний рівень. Фізичний рівень ARQ розкритий [в патенті США №6, 694, 469, озаглавленому як "Method and Apparatus for Quick Re-transmission of Signals In A Communication System" від 17 лютого 2004], виданого даному заявнику. Прикладом способу канального рівня ARQ є протокол радіоканалу (RLP). RLP протокол належить до класу протоколів з контролем помилок, відомих як ARQ протоколи, засновані на відсутності підтвердження прийому (NAK). Один такий RLP протокол описаний в документі TIA/EIA/IS-707-A.8, озаглавленому "DATA SERVICE OPTIONS FOR SPREAD SPECTRUM SYSTEMS: R ADIO LINK PROTOCOL TYPE 2", далі цей протокол називається RLP2. Передачі як оригінальних, так і повторно переданих пакетів можуть бути опортуністичними. Передача по зворотному каналу зв'язку Передача користувацьких даних по зворотному каналу зв'язку від традиційних терміналів доступу використовує множинний доступ з кодовим розділенням каналів (CDMA), наприклад CDMA відповідно до стандарту IS-856. Нові термінали доступу можуть використовувати різні способи множинного доступу для зворотного каналу зв'язку відповідно до наявних опцій в системі зв'язку. По-перше, нові термінали доступу можуть використати CDMA, що використовується традиційними терміналами доступу, наприклад CDMA відповідно до стандарту IS-856. Крім того, система зв'язку може мати можливість функціонування зворотного каналу зв'язку, спроектоване, в основному, для множинного доступу з часовим розділенням каналів (TDMA). Таке функціонування можливе при розділенні зворотного каналу зв'язку на інтервали, і зв'язку кожного з інтервалів з CDMA або TDMA. Керуючий елемент в мережі доступу, наприклад, контролер 110 мережі доступу, приймає рішення, що визначає призначення послідовності CDMA і TDMA інтервалів. Рішення приймається відповідно до стану зворотного каналу зв'язку для певного термінала доступу, кількості і активності традиційних терміналів доступ у, і інших конструктивних критеріїв в системі 28 зв'язку. Стан зворотного каналу зв'язку може бути встановлено відповідно до швидкості стирання для DRC каналу. Конструктивні критерії можуть включати в себе, наприклад, знаходження певного термінала в стані передачі виклику від однієї базової станції до іншої в процесі пересування користувача, завантаження зворотного каналу зв'язку, і інші критерії, відомі фахівцеві в даній галузі те хніки. Очевидно, що розподіл може включати тільки інтервали, зв'язані з одним зі способів множинного доступ у. Потім, керуючий елемент в мережі доступу інформує термінали доступу про призначення за допомогою відправки розподілу всім терміналам доступ у мережі доступу. Як альтернатива, призначення передається тільки новим терміналам доступу. Призначення передається в періодичних інтервалах, тобто у визначеній наперед частині прямого каналу зв'язку, наприклад, кожний керуючий цикл каналу. Як альтернатива, призначення передається терміналам доступу тільки при зміні за допомогою широкомовного повідомлення в прямому каналі зв'язку, наприклад в керуючому каналі. Кількість бітів в повідомленні (бітиіндикатори) залежить від кількості різних послідовностей. Нові термінали одержують інформацію про призначення і, якщо не задана автономна можливість вибору між CDMA і TDMA функціональністю, переходять в множинний доступ, вказаний в інформації про призначення. Якщо терміналу доступу надана можливість вибору між CDMA і TDMA функціональністю, новий термінал доступу автономно приймає рішення відповідно до конструктивних критеріїв системи зв'язку. Такі критерії можуть включати в себе, наприклад, вільні ресурси підсилювача потужності, метрику якості прямого каналу зв'язку, знаходження певного термінала в стані передачі виклику від однієї базової станції до іншої в процесі пересування користувача, метрику якості зворотного каналу зв'язку, кількість даних, які необхідно передати, значення функції нетерплячості, вимоги QoS, і інші відомі конструктивні критерії. Таким чином, наприклад, новий термінал доступу, енергетичний потенціал лінії зв'язку якого дозволяє передачу по зворотному каналу зв'язку зі швидкістю вище порогового значення, може використати TD MA; в іншому випадку нові термінали доступ у можуть використати CDMA. Більш того, нові термінали доступу здатні використати TDMA, але такі, що мають дуже маленький розмір пакета даних для передачі на високій швидкості передачі даних, можуть вибирати CDMA. Як альтернатива, AT можуть вибирати CDMA для додатків з низькою затримкою. Зворотні канали зв'язку Як обговорювалося вище, традиційні термінали доступ у функціонують відповідно До стандарту IS-856, відповідно, хвильова форма зворотного каналу зв'язку для традиційних терміналів ідентична хвильовій формі для зворотного каналу зв'язку по стандарту IS-856, і далі не описується детально. Крім того, нові термінали доступу, які використовують доступ з кодовим розділенням, наприклад 29 85552 CDMA відповідно до стандарту IS-856, використовують хвильову форму зворотного каналу зв'язку, ідентичну хвильовій формі зворотного каналу зв'язку по стандарту IS-856. Зразкова хвильова форма зворотного каналу зв'язку для нового термінала доступу, що функціонує в TD MA інтервалі, представлена на Фіг.4а-с. Повинно бути зрозуміло, що наведені часові тривалості, довжини мікрокадрів, діапазони величин наведені тільки для прикладу, і інші тривалості часових інтервалів, довжини кадрів, діапазони величин можуть бути використані без порушення основних принципів функціонування системи зв'язку. Зворотний канал 400 зв'язку визначений в термінах інтервалів 402. Інтервал це структура, що містить визначену наперед кількість часових інтервалів 404. Як показано на Фіг.4а, інтервал містить m часових інтервалів, проте, кількість часових інтервалів є питанням проектування; відповідно, будь-яка кількість часових інтервалів може утворювати інтервал. Кожний часовий інтервал 404(1),.., 404(m) розділений на дві частини 406, 408. Перша частина 406 містить службові канали 412-418 і необов'язковий канал трафіка, що супроводжується додатковим службовим каналом 420. Службові канали зворотного каналу зв'язку містять: контрольний канал 412, канал 414 запиту даних, канал 416 повідомлення (АСК), канал 418 запиту пакетів (PR). Додатково, канал трафіка, що супроводжується зворотним каналом індикації швидкості (RRI), спільно позначувані посиланням 420, також можуть бути включені в першу частину 406. Друга частина 408 додатково розділена на підрозділи 410, кожний підрозділ 406 несе канал трафіка і супроводжуючий зворотний канал 422 індикації швидкості (RRI) для термінала доступу. Як показано на Фіг.4а, є n підрозділів 410 у др угій частині 408(1) першого часового інтервалу 404(1); відповідно, n різних терміналів доступу можуть передавати по другій частині 408(1) інтервали 404(1); існує 1 підрозділів 410 у другій частині 408(m) m-того часового інтервалу 404(m); відповідно n різних терміналів доступу можутьпередавати у другій частині 408(m) інтервали 404(m). Мережа доступу, відповідно до конструкції планувальника, може варіювати число підрозділів 410. Один підрозділ означає, що вся друга частина інтервалу використовується одним терміналом. Додатковий канал трафіка і супроводжуючий RRI канал, забезпечувані в підрозділах 410, можуть використати TDM, OFD M, CDM або будь-який інший формат мультиплексування. Фіг.4b ілюструє визначений TDMA інтервал 402. TDMA інтервал містить один часовий інтервал 404. Часовий інтервал 404 має довжину в 2048 мікрокадрів, що відповідає тривалості часового інтервалу в 1,66мс. Кожний часовий інтервал поділений на дві частини 406, 408, кожна частина дорівнює половині часового інтервалу. Через те, що друга частина 408 не ділитися додатково, друга частина 408 відповідає першому підрозділу 410. Службові канали, як було описано вище, відрізняються різними кодами, наприклад, за допомо 30 гою кодування різними кодами Уолша, і зосереджені в першій частині 406. Необов'язковий канал трафіка, що супроводжується зворотним каналом індикації швидкості (RRI), спільно позначувані посиланням 420, також можуть бути включені в першу частину 406. RRI канал вбудований в канал трафіка, і результуюча стр уктура 420 відрізняється від службових каналів іншим кодом, наприклад за допомогою кодування відмінним кодом Уолша. Відповідно, канал трафіка і RRI канал 420 називаються CDM каналом трафіка, відповідаючи CDM/RRI каналу. Як альтернатива (не показано), RRI канал не вбудовується в CDM трафік. Відповідно, CDM канал трафіка і RRI канал відрізняються за допомогою покриття кожного унікальним кодом. Додатковий канал 422(Т) трафіка і супроводжувальний зворотний канал 422(RRI) індикації швидкості (RRI) забезпечуються у др угому часовому півінтервалі 408. Як показано на Фіг.4b, канал 422(Т) трафіка і супроводжувальний RRI канал 422 (RRI) мультиплексовані з часовим розділенням, і називаються TDMA каналом трафіка, відповідаючи TDM/RRI каналу. Хоч це не показано на кресленні, додатковий канал трафіка і супроводжувальний RRI канал, забезпечені у другому часовому півінтервалі 408, можуть використовувати OFD M, CD M або будьякий інший формат модуляції (не показаний). Крім того, як описано нижче, додатковий канал трафіка і супроводжуючий RRI канал, забезпечений у другому часовому півінтервалі 408, можуть використати різні формати мультиплексування, наприклад, TDMA і OFDM в залежності від швидкості передачі даних. Фіг.4с ілюструє хвильову форму зворотного каналу зв'язку для термінала доступу, який функціонує в TD MA інтервалі, але не передає дані у другому півінтервалі 408. Як показано, службові канали 406-418 і необов'язковий CDM канал трафіка/CDM RRI канал 420 все ще передаються протягом першого півінтервалу 406, і енергія не передається у другому півінтервалі 408. Відповідно, для вбудовування користувацьких даних в інтервал, виділений TDMA, новий термінал доступу може використати три різних протоколи (режими) мультиплексування користувацьких даних в такому інтервалі: вбудовування користувацьких даних в першу частину інтервалу, використовуючи мультиплексування з кодовим розділенням (CDM); вбудовування користувацьких даних у другу частину інтервалу, використовуючи мультиплексування з часовим розділенням (TDM) або ортогональне мультиплексування розподілу частоти (OFDM); і вбудовування користувацьких даних в першу частину інтервалу, використовуючи CDM, і у др угу частину інтервалу, використовуючи TDM/OFD M. Фіг.4b ілюструє хвильову форму зворотного каналу зв'язку для нового термінала доступу, який функціонує в CDMA інтервалі, і передає користувацькі дані в обох часових півінтервалах 406, 408. Як показано, службові канали 412-418 і необов'язковий CDM канал трафіка/CDM RRI канал 420 передаються протягом першого часового півінтерва 31 85552 лу 406. Додатковий CDM канал 422 передається протягом другого півінтервалу 408. Хоч це не показано на Фіг.4d, новий термінал доступ у може використати CDM канал трафіка, тобто вбудовува ти користувацькі дані в інтервал, призначений для CDMA, використовуючи CDM з допомогою: - вбудовування користувацьких даних в першу частину інтервалу 406; - вбудовування користувацьких даних в першу частину інтервалу 408; і - вбудовування користувацьких даних як в першу частин у інтервалу 406, так і в др угу частину 408. Дані, що передаються в CDM частині і TDM/OFD M частини часового інтервалу, можуть містити дані, що відносяться до того ж самого обсягу інформації, наприклад відео. Крім того, базовий відеопотік може передаватися в CDM частині часового інтервалу і покращений відеопотік - в TDM/OFD M частині часового інтервалу; відповідно, прийнятне відео все ще може бути одержане, якщо термінал не може передавати у другій половині часового інтервалу. Як альтернатива, кожна половина може містити дані, що відносяться до різних обсягів інформації. Таким чином, наприклад, голосові дані можуть передаватися в CDM частині часового інтервалу, а відео може передаватися в TD M/OFDM частині часового інтервалу. Контрольний канал У одній реалізації, контрольний канал 412 використовується для оцінки якості зворотного каналу зв'язку. Крім того, контрольний канал 412 використовується для когерентної демодуляції каналів, переданих в першому часовому півінтервалі 406. Контрольний канал 412 містить немодульовані символи з бінарним значенням Ό'. Звертаючись до Фіг.5b, немодульовані символи надаються блоку 510(1), який відображає бінарні символи в модульовані символи відповідно до вибраної модуляції. Наприклад, коли вибраною модуляцією є двійкова фазова маніпуляція (BPSK), бінарний символ '0' відображається в модульоване символьне значення +1, і бінарний символ '1' відображається в модульоване символьне значення -1. Відображені символи покриваються функцією Уолша, згенерованою блоком 510(2), в блоці 510(4). Потім, символи, покриті по Уолшу, надаються для подальшої обробки. Канал запиту даних Канал 414 запиту даних використовується терміналом доступу для повідомлення мережі доступу про вибраний обслуговуючий сектор і запитану швидкість передачі даних по прямому каналу трафіка. Запитана швидкість передачі даних по прямому каналу трафіка включає в себе, наприклад, чотирибітну величину DRC. З посиланням на Фіг.5а, величини DRC надаються блоку 506(2), який декодує чотирибітну величину DRC для того, щоб одержати біортогональні кодові слова. Кодове слово DRC надається блоку 506(4), який повторює кожне кодове слово двічі. Повторювані кодові слова надаються блоку 506(6), який відображає бінарні символи в символи модуляції відповідно до вибраної модуляції. Відображені символи нада 32 ються блоку 506(8), який покриває кожний символ кодом, наприклад кодом Уолша, згенерованим блоком 506(10), відповідно до DRCCover, ідентифікованого індексом і. Потім, кожний результуючий мікрокадр Уолша надається блоку 506(12), де мікрокадри Уолша покриваються відмінним кодом, наприклад відмінним кодом Уолша, згенерованим блоком 506(14). Потім, символи, покриті по Уолту, надаються для подальшої обробки. АСК канал ACК канал 416 використовується терміналом доступ у для інформування мережі доступу про те, були чи ні успішно прийняті користувацькі дані, передані по прямому каналу трафіка. Термінал доступ у передає біт АСК каналу у відповідь на кожний інтервал прямого каналу трафіка, який зв'язаний з виявленою преамбулою, призначеною терміналу доступ у. Біт АСК каналу встановлюється в +1 (АСК), якщо пакет прямого каналу трафіка був одержаний успішно; в іншому випадку, біт АСК каналу встановлюється в -1 (N AK). Користувацькі дані прямого каналу зв'язку розглядаються успішно прийнятими, якщо значення CRC, що - захищає передані користувацькі дані, ідентично значенню CRC, обчисленому за декодованими користувацькими даними. З посиланням на Фіг.5, біт АСК каналу повторюється в блоці 508(2) і надається блоку 508(4). Блок 508(4) відображає бінарні символи в символи модуляції відповідно до вибраної модуляції. Потім, відображені символи надаються блоку 508(6), який покриває кожний символ кодом Уолша, згенерованим блоком 508(8). Покриті по Уолшу символи потім надаються для подальшої обробки. Канал готовності пакета Кожний термінал доступу, бажаючий передавати, повідомляє обслуговуючому сектору, що є користувацькі дані для передачі в майбутні інтервали і/або, що передача в майбутні інтервали своєчасна. Інтервал вважається своєчасним, якщо миттєва метрика якості для інтервалу зворотного каналу зв'язку перевищує середню метрику якості для цього зворотного каналу зв'язку, модифіковану рівнем своєчасності, визначеним відповідно до додаткових факторів, що залежать від конструкції системи зв'язку, і перевищує порогове значення. Метрика якості для зворотного каналу зв'язку визначається відповідно до зворотного контрольного каналу, наприклад по рівнянню (1): Filt_Tx_Pi lot(n) Tx_Pilot(n ) (1) де Tx_Pilot(n) - потужність, на якій передається контрольний канал протягом n-ого інтервалу; і Filt_Tx_Pilot(n) - потужність фільтрованого контрольного сигналу, фільтрованого по k останніх інтервалах, обчислена в n-ому інтервалі. Часова постійна фільтра, виражена в інтервалах, визначається для забезпечення адекватного усереднення зворотного каналу зв'язку. Відповідно, рівняння (1) показує на скільки краще або гірше миттєвий зворотний канал в порівнянні із середнім зворотним каналом. Термінал доступ у виконує вимірювання Tx_Pilot(n) і Filt_Tx_Pilot(n), і обчислення метрики якості відповідно до рівняння (1) для кожного інтервалу. Потім, 33 85552 обчислена метрика якості використовується для оцінки метрик якості для визначеної наперед кількості інтервалів в майбутньому. Визначена наперед кількість інтервалів може дорівнювати 2. Спосіб такої оцінки якості детально описаний [в патенті США №6, 807, 426, озаглавленому "Method and Apparatus for Scheduling Transmissions Control in a Communication System", від 19 жовтня 2004 року], виданому даному заявнику. Описаний вище спосіб оцінки метрики якості для зворотного каналу зв'язку наведений тільки для прикладу. Таким чином, можуть бути використані інші способи. Наприклад, термінали доступу можуть надавати інформацію про контрольний канал і рівні потужності передачі каналу трафіка точці доступ у, яка потім використовує цю інформацію для визначення своєчасних інтервалів передачі. Фактори, що визначають рівень своєчасності, включають в себе, наприклад, максимальну прийнятну затримку передачі t (від прибуття пакета до термінала доступу до передачі пакета), кількість пакетів в черзі на терміналі доступу 1 (довжина черги передачі) і середню пропускну здатність зворотного каналу зв'язку th. Згадані вище фактори визначають функцію нетерплячості I(t, I, th). Функція нетерплячості I(t, I, th) визначається відповідно до бажаного впливу вхідних параметрів. Наприклад, для негайної передачі першого пакета, що прибув для передачі, в чергу термінала доступу, функція нетерплячості має малу величину, але величина збільшується, якщо кількість пактів в черзі термінала доступу перевищує порогове значення. Функція нетерплячості досягає максимальної величини, коли досягається максимальна при 34 йнятна затримка передачі. Параметр довжина черги і параметр пропускна здатність передачі впливають на функцію нетерплячості аналогічним чином. Використання трьох згаданих ви ще параметрів як вхідних параметрів для функції нетерплячості наведено тільки з метою пояснення; будь-яка кількість або навіть інші параметри можуть бути використані відповідно до конструктивного розгляду системи зв'язку. Крім того, функція нетерплячості може бути різною для різних користувачів, тим самим, забезпечуючи диференціацію користувачів. Більш того, функції, відмінні від функції нетерплячості, можуть бути використані для диференціації користувачів. Таким чином, наприклад, кожному користувачеві може бути призначений атрибут у відповідності з QoS користувача. Сам атрибут може служити замість функції нетерплячості. Як альтернатива, атрибут може бути використаний для модифікації вхідних параметрів функції нетерплячості. Функція нетерплячості I(t, I, th) може бути використана для модифікації метрики якості відповідно до рівняння (2): Filt_Tx_Pi lot(n) I( t, l.th) Tx_Pilot(n ) (2) Взаємозв'язок між величинами, обчисленими по рівнянню (2), і пороговим значенням Tj може бути використаний для визначення рівнів своєчасності. Набір відповідних рівнів своєчасності наведений в таблиці 1 для прикладу. Повинно бути зрозуміло, що інші значення і різні визначення рівнів своєчасності можуть бути використані замість наведених. Таблиця 1 Рівень своє часності 0 1 2 3 Визначення Немає даних для передачі Є дані для передачі Є дані для передачі, стан каналу "GOOD" або нетерплячість для передачі "HIGH" Є дані для передачі, стан каналу "VER Y GOOD" або нетерплячість для передачі "VERY HIGH" Відповідний рівень своєчасності кодується і передається по PR каналу. PR канал передається, якщо рівень своєчасності відрізняється від нуля, тобто, повинно бути визначено «немає даних для передачі». Описані вище чотири рівні своєчасності можуть бути представлені як два інформаційних біти. Необхідно, щоб PR канал приймався точкою доступ у з високою надійністю тому, що будь-яка помилка при прийомі PR каналу може привести до можливого планування для термінала доступу, який не має запитаної передачі користувацьких даних або повідомив про низький рівень своєчасності. Як альтернатива, така помилка може привести до збою при плануванні для термінала доступу, який повідомив про високий рівень своєчасності. Відповідно, необхідно щоб два інформаційних біти були доставлені з достатньою надійністю. Як було описано вище, інтервал своєчасної передачі мається на увазі тому, що як точка до ступу, так і термінал доступу мають інформацію про визначену наперед кількість інтервалів в майбутньому, для якої був оцінений рівень своєчасності. Через те, що розподіл інтервалів часу для точки доступу і терміналів доступу син хронізовано, точка доступу може визначити, який інтервал є інтервалом своєчасної передачі, для якого передавальний термінал повідомив рівень своєчасності. Проте, повинно бути зрозуміло, що може бути застосована інша систематизація, в якій інтервал своєчасної передачі є змінним, і явно передається точці доступ у. Значення PR каналу 418 відповідно до описаних вище концепцій виражається двобітною величиною. З посиланням на Фіг.5, PR значення надається блоку 512(2), який кодує двобітну величину для одержання кодового слова. Кодове слово надається блоку 512(4), який повторює кожне кодове слово. Повторюване кодове слово надається блоку 512(6), який відображає бінарні символи в сим 35 85552 воли модуляції відповідно до вибраної модуляції. Потім, відображені символи надаються блоку 512(8), який покриває кожний символ кодом Уолша, згенерованим блоком 512(10). CDM канал трафіка CDM канал 420 трафіка є каналом із змінною швидкістю і базується на пакетах. Пакети користувацьких даних для точки доступу передаються на швидкостях передачі даних, вибраних з, наприклад, наступного набору швидкостей передачі даних: 9.6, 19.2, 38.4, 76.8 і 153.6 кілобітів в секунду (kbps). З досиланням на Фіг.5, дані, які повинні бути передані (біти даних), розділяються на блоки визначеного наперед розміру і надаються блоку 504(2). Блок 504(2) може містити турбокодувальник. Вихідний сигнал блока 504 (2) складається з кодових символів. Кодові символи ущільнюються блоком 504(4). В одній реалізації, блок 504(4) містить апаратуру часового ущільнення імпульсних сигналів каналу з інвертуванням бітів. У залежності від швидкості передачі даних і швидкості кодування кодувальника, послідовність ущільнених кодових символів повторюється в блоці 504(6) стільки разів, скільки необхідно для досягнення фіксованої швидкості символів модуляції, і надається блоку 504(8). Блок 504(8) забезпечується символами COM RRI каналу і вбудовує символи COM RRI каналу в символи CDM каналу трафіка. Вбудовані символи надаються блоку 504(10), який відображає бінарні символи в символи модуляції відповідно до вибраної модуляції. Потім, відображені символи надаються блоку 504(12), який покриває кожний символ кодом Уолша, згенерованим блоком 504(14). Результуючі мікрокадри надаються для подальшої обробки, яка детально описано нижче. Пакети CDM каналу трафіка/RRI каналу можуть бути передані в одному або множині часових півінтервалів, і задані дані визначаються в залежності від призначеного для користувача відношення дані-до-контрольної інформації і розміру пакета. Зворотний CDM канал індикації швидкості CDM RRI канал 420 забезпечує індикацію типу пакета зворотного каналу зв'язку. Індикація типу пакета надається точці доступу разом з інформацією, яка допомагає точці доступу у визначенні, чи можуть м'які рішення від поточного прийнятого пакета бути м'яко скомбіновані з м'якими рішеннями від раніше прийнятих пакетів. М'яке комбінування використовує перевагу значень енергій в позиціях бітів, одержаних від раніше прийнятих і декодований пакетів (значення м'якого рішення). Точка доступу визначає значення бітів (жорстке рішення) пакетів за допомогою порівняння значень м'якого рішення з пороговим значенням. Якщо енергія, відповідна біту, більше ніж порогове значення, біту призначається перше значення, наприклад '1', в іншому випадку біту призначається друге значення, наприклад '0'. Потім, точка доступу з'ясовує, чи був пакет декодований правильно, наприклад виконуючи CRC перевірку, або за допомогою будь-якого іншого еквівалентного або відповідного способу, що виконується після декодування пакета. Якщо така перевірка провалила 36 ся, то пакет вважається видаленим. Проте, точка доступ у зберігає значення м'якого рішення (якщо кількість спроб повторної передачі для пакета менше ніж дозволена максимальна кількість спроб), і коли точка доступу набуває значень м'якого рішення для поточного пакета, вона може скомбінувати збережені значення м'якого рішення із значеннями м'якого рішення для поточного пакета і порівняти скомбіновані значення м'якого рішення з пороговым значенням. Способи комбінування добре відомі і, відповідно, немає необхідності в їх розгляді. Один відповідний спосіб детально описаний [в патенті США №6,101,168, озаглавленому "Method and Apparatus for Time Efficient Re-transmission Using Symbol Accumulation"], виданому даному заявнику. Проте, для того щоб осмислено м'яко комбінувати пакети, термінал доступу повинен знати, що пакети містять інформацію, яка може бути скомбінована, а також спосіб комбінування. Набір RRI значень визначається у відповідності зі способом комбінування. RRI канал може бути подібний RRI каналу, відповідному стандарту IS-856. З посиланням на Фіг.5, RRI значення, що представляється, наприклад, 3 бітами, надається блоку 502(2), який кодує 3 біти, для того щоб одержати кодове слово з 7 бітів. Приклад кодування наведений в таблиці 2. Таблиця 2 RRI символ 000 001 010 011 100 101 110 111 RRI кодове слово 0000000 1010101 0110011 1100110 0001111 1011010 0111100 1101001 Кодове слово надається блоку 502(4), який повторює кожне кодове слово. Повторювані кодові слова надаються блоку 502(6), який надає кодове слово блоку 504(8) для вбудовування в CDM канал трафіка. Блоки 502(8), 502(10) і 502(12) не використовуються. Як альтернатива, кодове слово надається блоку 502(4), який повторює кожне кодове слово. Повторювані кодові слова надаються блоку 502(6), який надає кодове слово блоку 504(8), який відображає бінарні символи в символи модуляції відповідно до вибраної модуляції. Потім, відображені символи надаються блоку 504(10), який покриває кожний символ кодом Уолша, згенерованим блоком 504(12). Результуючі мікрокадри надаються для подальшої обробки, яка детально описана нижче. TDM канал трафіка TDM канал 422(RRI) трафіка є каналом із змінною швидкістю і базується на пакетах. Пакети користувацьких даних для точки доступу передаються на швидкостях передачі даних, вибраних з, наприклад, наступного набору швидкостей передачі даних: 76.8, 153.6, 230.4, 307.2, 460.8, 614.4, 37 85552 921.6 і 1843.2 kbps. Дані, які повинні бути передані (біти даних), розділяються на блоки визначеного наперед розміру і надаються блоку 504(2). Блок 504(2) може містити турбокодувальник зі швидкістю кодування 1/5. Вихідний сигнал блока 504(2) складається з кодових символів. Кодові символи ущільнюються блоком 504(4). Блок 504(4) може містити апаратур у часового ущільнення імпульсних сигналів каналу з інвертуванням бітів. У залежності від швидкості передачі даних і швидкості кодування кодувальника, послідовність ущільнених кодових символів повторюється в блоці 504(6) стільки разів, скільки необхідно для досягнення фіксованої швидкості символів модуляції, і надається блоку 504(8). Блок 504(8) передає символи блоку 504(10), який відображає бінарні символи в символи модуляції відповідно до вибраної модуляції. Відображені символи надаються блоку 504(12), який покриває кожний символ кодом Уолша, згенерованим блоком 504(14), і результуючі мікрокадри надаються для подальшої обробки, яка детально описана нижче. Як частина обробки, кодові символи трансформуються в символи модуляції. Символи модуля 38 ції TDM каналу трафіка потім мультиплексуються з часовим розділенням з мікрокадрами RRI каналу. Проте, розмір TDM каналу необов'язково відповідає розміру символів, одержаних в процесі комбінування мікрокадрів RRI каналу і символів модуляції TDM каналу трафіка, що являють собою пакет. Відповідно, мікрокадри, що представляють оригінальні символи пакета, розділяються на підпакети, які вставляються в TDM канал і передаються. Спосіб для передачі, інкрементальна надмірність, описаний [в заявці на патент США, що знаходиться на одночасному розгляді, опублікованій 20 березня 2003 під №20030053435, озаглавленій "ENCHANCED CHANNEL INTERLEAVING FOR INCREASED DATA THROUGHPUT"], що належить даному заявнику. Описана вище передача підпакетів описана з посиланням на таблицю 3, яка ілюструє параметри пакета. Швидкості передачі даних і зв'язані параметри пакета наведені тільки для прикладу, відповідно, можуть розглядатися інші швидкості передачі даних і зв'язані параметри пакета. Таблиця 3 Швидкість да- Біти даних Кодові симних (kbps) воли 76.8 256 1280 153.6 512 2560 230.4 768 3840 307.2 1024 5120 460.8 1536 7680 614.4 2048 10240 921.6 3072 15360 1228.8 4096 20480 1843.2 6144 30720 Тип модуляції Символи моду- RRI мікрока- Символи модуляції ляції дри в TD M каналі QPSK 640 384 1280 QPSK 1280 192 1664 QPSK 1792 128 1792 QPSK 1856 96 1856 QPSK 1920 64 1920 QPSK 2560 64 1920 8-PSK 3840 64 1920 8-PSK 5120 64 1920 16-QAM 7680 64 1920 Розглядаючи швидкість передачі даних в 1843.2 kbps, дані, які повинні бути передані, розділяються на блоки розміром 6144 біти. Кодування на швидкості 1/5 приводить до 6144´5=30720 кодових символів. Використовується модуляція 16QAM, яка означає, що кожні чотири кодових символи приводять до одного символу модуляції. Таким чином, 30720 кодових символи приводять до 30720/4=7680 символів модуляції. Тому, що TDM канал містить два часових півінтервали, розмір TDM каналу рівний 1024 мікрокадри на інтервал. Через те, що кількість RRI мікрокадрів у часовому інтервалі дорівнює 64, є місце для 2´(102464)=1920 символів модуляції в TDM каналі. Перший підпакет формується за допомогою вставки перших 1920 символів модуляції з повної кількості в 7680 символів модуляції в TDM канал. Оскільки підпакет містить всю інформацію, необхідну для відновлення бітів даних з пакета, якщо передача успішна, тобто підпакет декодований, передається наступний пакет. Якщо передача не вдалася, формується наступний підпакет. У одній реалізації, наступний підпакет формується за допомогою вставки других 1920 символів модуляції з повної кількості в 7680 символів модуляції в TDM канал. Цей спосіб повторюється доти, поки біти даних пакета успішно не декодуються, або поки не досягається визначена наперед кількість передач або повторних передач підпакетів. Для того, щоб зробити можливим для точки доступ у м'яке комбінування підпакетів, переданих цим способом з інкрементальною надмірністю (HARQ), кожному підпакету призначається індекс підпакета. Індекс підпакета передається по зворотному TDM каналу індикації швидкості, як описано нижче. Термін підпакет використовувався в попередньому описі для консультаційних цілей, а саме, для пояснення концепції інкрементальної надмірності. Тому, що така диференціація в основному семантична, термін пакет буде використаний у всіх випадках, за винятком випадків, коли необхідно використати термін підпакет для чіткого розуміння. Зворотний TDM канал індикації швидкості TDM RRI канал 422(RRI) служить для тих же цілей, що і CDM RRI канал. Відповідно, TDM RRI канал забезпечує індикацію типу пакета зворотного каналу зв'язку (наприклад, розмір корисного навантаження, швидкість кодування, модуляція і тому подібне), а також індекс підпакета, який вико 39 85552 ристовується для інкрементальної надмірності (HARQ). Для надання необхідної індикації, RRI містить 5 бітів інформації. З посиланням на Фіг.5а, значення RRI надається блоку 502(2), який біортогонально кодує 5 бітів для одержання кодового слова. Кодове слово надається блоку 502(4), який повторює кожне кодове слово. Повторювані кодові слова надаються блоку 502(6), який відображає бінарні символи в символи модуляції відповідно до вибраної модуляції. Відображені символи далі надаються блоку 502(8), який покриває кожний символ кодом Уолша, згенерованим блоком 502(10), і результуючі мікрокадри надаються для подальшої обробки, яка детально описана нижче. Таблиця 4 Значення кодового слова RRI од 2,3 4,5 6,7 8,9 10,11,12 13,14,15 16,17,18,19 20,21,22,23 Швидкість пакета 76.8 k 153.6 k 230.4 k 307.2 k 460.8 k 614.4 k 921.6 k 1228.8 k 1843.2 k Індекс підпакета 1,2 1,2 1,2 1,2 1,2 1,2,3 1,2,3 1,2,3,4 1,2,3,4 З посиланням на таблицю 4, коли точка доступу одержує і декодує кодове слово RRI зі значенням '0', точка доступу намагається декодувати пакет зі швидкістю 76.8 kbps. Якщо декодування підпакета провалилося, точка доступу одержує наступний пакет і декодує кодове слово RRI зі значенням '1', точка доступу може скомбінувати поточний підпакет з одержаним раніше підпакетом, оскільки кодове слово RRI зі значенням '1' ідентифікує поточний одержаний підпакет з індексом '2', який може бути об'єднаний з підпакетом з індексом '1'. Як обговорювалося вище, контрольний канал є опорним сигналом, тобто параметри контрольного сигналу, наприклад, структура, потужність передачі і інші параметри, відомі точці доступу. До одержання контрольного каналу, точка доступу визначає параметри зворотного контрольного сигналу, після впливу каналу зв'язку. За допомогою порівняння двох наборів параметрів, наприклад параметрів до передачі і одержаних параметрів, точка доступу може оцінити канал зв'язку і когерентно демодулювати канали зв'язку. Способи використання опорного сигналу для оцінки каналу зв'язку відомі в даній галузі техніки. Наприклад, [в заявці на патент США №09/943,277, що знаходиться в одночасному розгляді, озаглавленій "METHOD AND APPAR ATUS FOR MULTI-PATH ELIMIN ATION IN A WIRELESS COMMUNIC ATION SYSTEM, від 30 серпня 2001 року], що належить даному заявнику. З посиланням на Фіг.4а-b, зворотний контрольний канал, що використовується для оцінки зворотного каналу зв'язку і когерентної демодуляції каналів, переданих в першому часовому півінтер 40 валі, не доступний у др угому часовому півінтервалі. Проте, відносно висока потужність передачі і пророблене кодування гарантують, що імовірність прийому і коректного декодування RRI каналу висока. Більш того, як термінал доступу, так і точка доступ у забезпечуються додатковою інформацією, представленою в таблиці 4. Таким чином, точка доступу може побудувати гіпотезу про те, на якій швидкості передачі даних і з яким RRI кодовим словом виконувалася передача, і спробувати декодувати RRI, перевіряючи гіпотезу. Доступ вибирає гіпотезу, яка найбільш вірогідна відповідно до метрики, що використовується для перевірки гіпотези. Як обговорюється нижче, зворотний контрольний канал передається з потужністю, що визначається циклами керування живленням так, щоб зворотний контрольний канал від всіх терміналів доступу приймався точкою доступу з однаковою потужністю (Рріlot). Через те, що потужність RRI каналу (Pt) зв'язана з потужністю передачі по зворотному каналу зв'язку (дивись рівняння (3) нижче), як тільки RRI канал правильно декодований, точка доступу може використати рівняння (3) для визначення параметрів RRI каналу, необхідних для оцінки якості зворотного каналу зв'язку. Відповідно, RRI канал може бути використаний як опорний сигнал замість контрольного каналу для оцінки якості зворотного каналу зв'язку і когерентної демодуляції каналів, переданих у другому часовому півінтервалі. Для правильного використання рівняння (3) точка доступу повинна знати величину А, диференціал перевищення над тепловим (ROT), між службовими інтервалами і інтервалами передачі трафіка. Точка доступу вимірює величину А, як детально описано далі. Хоч CDM канал трафіка/CDM RRI канал були описані як такі, що використовують таку ж структуру, що генерує TD M канал трафіка і TDM RRI канал, це не є обов'язковим, можуть існувати окремі структури для CDM каналу трафіка, CDM RRI каналу і TD M каналу трафіка і TDM RRI каналу. Зворотний OFDM канал трафіка Як вже обговорювалося, передача швидкості передачі даних залежить від характеристик каналу зв'язку, наприклад відносини сигнал до інтерференції і шуму (SINR); більш високі швидкості передачі даних вимагають більш високого SINR. Через те, що багатопроменева інтерференція робить суттєвий внесок в інтерференцію і шум, заглушення інтерференції на високих швидкостях передачі даних повинно значно поліпшити продуктивність системи зв'язку. Одним засобом для заглушення багатопроменевої інтерференції є ортогональне мультиплексування розподілу частоти (OFDM). OFD M це відомий спосіб модуляції, основи якого пояснені з посиланням на Фіг.6. OFD M система 600 зв'язку приймає користувацькі дані 602 і надає їх блоку 604. (Попередня обробка користувацьких даних перед блоком 604, наприклад, кодування, повторення, ущільнення і тому подібне, не показана для стислості.) Блок 604 розподіляє користувацькі дані по множині паралельних елементів 606, точне число яких є функцією від розмірності використаного 41 85552 швидкого перетворення Фур'є (FFT). Паралельні елементи 606 модулюються в блоці 608 за допомогою зворотного швидкого перетворення Фур'є (IFFT). Цей модульований сигнал, що містить групу сигналів, кількість яких дорівнює кількості паралельних елементів, потім перетворюється з підвищенням частоти в набір допоміжних несучих 610, що мають радіочастоту, посилюється і передається по каналу 612 зв'язку. Сигнал приймається і демодулюється блоком 614, що використовує швидкі перетворення Фур'є. Демодульовані дані 616 потім перерозподіляються блоком 618 в користувацькі дані 620. Користувацькі дані захищені від багатопроменевого загасання на виділеній частоті. Якщо допоміжна несуча зазнає загасання, користувацькі дані втратять тільки невелику частину сукупних користувацьких даних. Тому, що передані користувацькі дані містять біти корекції помилок, пропущені фрагменти можуть бути пізніше відновлені. Описана вище OFDM може бути використана для передачі у другій половині TDM інтервалу таким чином. Коли термінал доступу визначає, що швидкість передачі користувацьких даних, які повинні бути передані по зворотному каналу зв'язку, вище визначеного наперед порогового значення, наприклад вище за 614.4 kbps, термінал доступу передає користувацькі дані, використовуючи OFDM замість TDM. Зворотний OFDM канал індикації швидкості Для забезпечення необхідної індикації, OFDM RRI може містити 5 бітів інформації. Значення RRI 602(2) надається незалежно від користувацьких даних 602(1) блоку 604 (на Фіг.6А), який розподіляє RRI дані по щонайменше одному визначеному наперед паралельному елементу 602(2), і який розподіляє користувацькі дані по паралельних елементах, що залишилися 606(1). (Попередня обробка RRI даних перед блоком 604, наприклад, кодування, повторення, ущільнення і тому подібне, не показана для стислості.) Далі обробка протікає, як показана на Фіг.6. Знов звернемося до Фіг.6b, після прийому, сигнал приймається і демодулюється в блоці 614 з використанням FFT. Демодульовані RRI дані 616(2) і демодульовані користувацькі дані 616(2) потім перерозподіляються блоком 618 для надання користувацьких 620(1) і RRI значень 620(6). Як альтернатива, користувацькі дані і RRI дані мультиплексуються і надаються блоку 604 (на Фіг.6b). (Попередня обробка RRI даних перед блоком 604, наприклад, кодування, повторення, ущільнення і тому подібне, не показана для стислості.) Потім RRI значення і користувацькі дані розподіляються по паралельних елементах 606. Далі обробка протікає, як показана на Фіг.6а. Звернемося до Фіг.6с, після прийому, сигнал приймається і демодулюється в блоці 614 з використанням FFT. Демодульовані RRI дані і демодульовані користувацькі дані 616 потім перерозподіляються блоком 618 для надання користувацьких 620(1) і RRI значень 620(6). Ар хітектура зворотного каналу зв'язку Фіг.5 далі ілюструє архітектур у зворотного каналу зв'язку. TDM канал 422 (Т) трафіка і TDM RRI 42 канал 422 (RRI) (на Фіг.4) мультиплексуються з часовим розділенням в блоці 514, і надаються блоку 516(1) настройки посилення. Після настройки посилення, сигнал, мультиплексований з часовим розділенням, надається модулятору 518. Контрольний канал 412, канал 414 запиту даних, канал 416 повідомлення, канал 418 запиту пакетів (на Фіг.4) надаються відповідним блокам 516(2)-516(5) настройки посилення. Після настройки посилення відповідні сигнали надаються модулятору 518. Додатково, необов'язковий СОМ канал трафіка/CDM RRI канал 420 (на Фіг.4) надаються блокам 516(7) настройки посилення. Після настройки посилення відповідні сигнали надаються модулятору 518. Модулятор 518 комбінує вхідні сигнали каналів, і модулює комбіновані сигнали каналів згідно з відповідним способом модуляції, наприклад, двійковою фазовою маніпуляцією (BPSK), квадратичною фазовою маніпуляцією (QPSK), квадратурною амплітудною модуляцією (QAM), 8 фазовою модуляцією (8-PSK) або іншими способами модуляції, відомими фахівцеві в даній галузі те хніки. Відповідний спосіб модуляції може змінюватися відповідно до швидкості даних, які повинні бути передані, станом каналу і/або іншими конструктивними параметрами системи зв'язку. Комбінування вхідних сигналів каналу буде змінюватися відповідним чином. Наприклад, коли вибраним способом модуляції є QPSK, вхідні сигнали каналу будуть скомбіновані в фазові і квадратурні сигнали, і ці сигнали будуть квадратурно розширені. Вибір сигналів каналу комбінується в фазові і квадратурні сигнали відповідно до конструктивних параметрів системи зв'язку, наприклад, розподіл каналів, так щоб завантаження даними між фазовими і квадратурними сигналами було збалансоване, відношення піків до середнього для результуючої хвильової форми було знижене і інші конструктивні параметри. Модульований сигнал фільтрується блоком 520, перетворюється з підвищенням частоти до несучої часто ти в блоці 522 і надається для передачі. Спосіб доступу до зворотного каналу зв'язку Як вже обговорювалося, передачі користувацьких даних по зворотному каналу зв'язку від традиційних терміналів доступу використовують мультиплексування з кодовим розділенням, наприклад CDMA відповідно до стандарту IS-856. Відповідно до стандарту IS-856, термінал доступу може одержати доступ до несучої частоти зворотного каналу зв'язку, таким чином, автономно ініціювати передачу по зворотному каналу зв'язку, не враховуючи будь-який потенційний розподіл зворотного каналу зв'язку між TDMA і CDMA інтервалами. Початкова передача по зворотному каналу зв'язку відбувається на визначеній наперед швидкості передачі даних, наприклад 9.6 kbps. Коли біт зворотної активності (RAB), що приймається по каналу зворотної активності, дорівнює нулю, термінал доступу може збільшити швидкість передачі даних до наступної більш високої швидкості з імовірністю р; коли RAB дорівнює одиниці, термінал 43 85552 доступ у може зменшити швидкість до наступної більш низької швидкості з імовірністю q. Імовірності p і q для кожної швидкості або передаються від мережі доступ у терміналам доступу, або встановлюються між точкою доступу і терміналом доступу, наприклад, при з'єднанні. Відповідно, нові термінали доступу, що використовують мультиплексування з кодовим розділенням, наприклад CDMA відповідно до стандарту IS-856, можуть автономно ініціювати передачу по зворотному каналу зв'язку, не враховуючи будьякий потенційний розподіл зворотного каналу зв'язку між TDMA і CDMA інтервалами, як було описано вище. Нові термінали доступу, що використовують CDMA модуляцію в призначених інтервалах, можуть автономно ініціювати передачу в призначених для CDMA інтервалах, як було описано вище. Передачі по зворотному каналу зв'язку від нових терміналів доступу, що використовують інтервали, виділені для TDMA, відбуваються від щонайменше одного термінала доступу в частині інтервалу зворотного каналу зв'язку. Для ілюстрації того, як структура інтервалу з одним часовим інтервалом, описана вище, може бути розширена для використання множинного часового інтервалу, передача даних по зворотному каналу зв'язку, як описано нижче, використовує інтервал, рівний двом часовим інтервалам. Проте, як було згадано вище, будь-яка кількість часових інтервалів може бути використана для утворення інтервалу. Доступ до несучої частоти зворотного каналу для нових терміналів доступу, що використовують виділені для TDMA інтервали, залежить від режиму мультиплексування даних. Ті з нових терміналів доступу, які використовують тільки CDMA режим, тобто передають користувацькі дані, використовуючи тільки CDMA в TDMA інтервалах, можуть одержувати доступ до несучої часто ти зворотного каналу зв'язку, і таким чином, можуть автономно ініціювати передачу по зворотному каналу зв'язку, як було описано вище. Навпаки, доступ до несучої частоти зворотного каналу зв'язку, таким чином, для передач по зворотному каналу зв'язку новими терміналами доступ у, що використовують TDM/OFD M або CDM і TDM/OFD M режим, тобто, що передають користувацькі дані з використанням TDM/OFDM або CDM і TD M/OFD M в TD M інтервалах, планується елементом в мережі доступу у відповідь на запит термінала доступу про передачу користувацьких даних. Термінали доступу плануються відповідно до метрики якості для каналу термінала доступу в інтервалі зворотного каналу зв'язку, середньої метрики якості для зворотного каналу зв'язку термінала доступу і функції нетерплячості. Якщо новий термінал доступу не спланований, тобто терміналу доступу відмовлено в дозволі на передачу; термінал доступу повинен припинити передачу щонайменше в TDM/OFD M частині інтервалу. Таким чином, термінал доступу або не передає дані в інтервалі, або передає дані тільки в CDM частині інтервалу, тобто використовуючи CDM частину TDMA інтервалу. 44 Один приклад передачі даних по зворотному каналу зв'язку для термінала доступу, що запитує TDMA, буде показаний і пояснений з посиланням на Фіг.7. Фіг.7 ілюструє узгодження передачі даних по зворотному каналу зв'язку для одного термінала доступу, один термінал доступу розглянутий тільки для спрощення розуміння. Більш того показана тільки одна точка доступу. Проте, повинно бути зрозуміло, що, як було описано вище, концепція може бути розширена для множини терміналів доступ у. Крім того, множина точок доступу в мережі доступу може приймати і декодувати зворотний канал зв'язку від передавального термінала доступу і надавати інформацію про те були чи ні успішно декодовані користувацькі дані, обслуговуючій точці доступ у. Як альтернатива, точки доступу, які приймають корисну інформацію, відправляють корисну інформацію централізованому елементу для виконання декодування з м'яким рішенням. Потім, центральний декодер повідомляє обслуговуючу точку доступу, чи було декодування корисної інформації успішним. Обслуговуюча точка доступу передає АСК по PG каналу, тим самим, запобігаючи непотрібній повторній передачі. Через те, що процедура доступ у, вибір обслуговуючого сектора і інші процедури настройки виклику базуються на функціях, подібних функціям системи зв'язку по стандарту IS-856, як було описано вище, цей опис не повторюється. Єдина відмінність полягає в тому, що нові термінали доступу не передають пробник каналу доступу протягом TDM/OFD M часового півінтервалу. Термінал доступу (не показаний), що має одержані дані, які необхідно передати, і бажаючий передавати в TDMA інтервалі, оцінює метрику якості зворотного каналу зв'язку термінала доступу і функцію нетерплячості для TDMA інтервалу, і генерує рівень своєчасності (OL 1). Для спрощення розуміння, передбачається, що всі інтервали призначені для TDMA. Термінал доступу оцінює швидкість передачі даних, на якій він може передавати і генерує відповідні типи даних. Як вже обговорювалося, типи даних пакета не тільки показують швидкість передачі даних, але також позначають пакет як оригінальний або такий, що повторно передається. Як буде більш детально описано нижче, спосіб визначення швидкості визначає максимальну швидкість, що підтримується відповідно до кількості даних, які повинні бути передані, максимальною потужністю передачі термінала доступу і потужністю передачі, виділеною контрольному каналу. Потім, термінал доступу визначає, чи задоволені правила для передачі наступного значення по каналу готовності пакета. Правила можуть включати в себе: - наступне значення в каналі готовності пакета передається протягом інтервалу, наприклад двох часових інтервалів; - наступне значення в каналі готовності пакета передається при зміні рівня своєчасності; - наступне значення в каналі готовності пакета передається навіть якщо рівень своєчасності не змінився, якщо не було одержано дозволу пакета за визначений наперед інтервал часу; і 45 85552 - канал готовності пакета не передається, якщо термінал доступу не має даних для передачі. Коли правила задоволені, термінал доступу передає запитуван у швидкість передачі даних і рівень своєчасності по PR каналу протягом часових інтервалів n і n+1. Обслуговуюча точка доступу (не показана) мережі доступу приймає зворотний канал і декодує інформацію, що міститься у часових інтервалах n і n+1, в інтервал Ν+1. Потім, обслуговуюча точка доступу надає рівень своєчасності, тип даних пакета і запитувану швидкість передачі даних від всіх терміналів доступу, що запитують дозвіл на передачу даних, планувальнику (не показаний). Планувальник планує пакети для передач відповідно до правил планування. Як вже обговорювалося, правила планування намагаються мінімізувати взаємну інтерференцію в зворотному каналі зв'язку серед терміналів доступу, досягаючи при цьому необхідного QoS або рівноправності в розподілі даних. Правила формулюються таким чином: і. перевага в передачі надається терміналу доступ у, що повідомив самий високий рівень своєчасності; іі. у випадку, коли декілька терміналів доступ у повідомили однаковий рівень своєчасності, перевага в передачі надається терміналу доступу з більш низькою переданою пропускною здатністю; ііі. у випадку, коли декілька терміналів доступу задовольняють правилам (і) і (іі), то термінал доступу вибирається випадковим чином; і iv. дозвіл на передачу одному з терміналів доступу з даними, що є для передачі, навіть якщо повідомлений рівень своєчасності низький, для того щоб максимізувати використання зворотного каналу зв'язку. Після того як плануюче рішення прийнято, обслуговуюча станція доступ у передає плануюче рішення для кожного з терміналів доступу, що запитали дозвіл на передачу, по PG каналу. Як показано на кресленні, обслуговуюча точка доступу посилає плануюче рішення (SD 0), що відхиляє дозволи термінала доступ у на передачу нового пакета в інтервалах N+2 і N+3. Через те, що термінал доступу не одержав ніякої відповіді по PG каналу, і термінал доступу має дані, які повинні бути передані, термінал доступу знов оцінює метрику якості зворотного каналу зв'язку термінала доступу і функцію нетерплячості, які в цей час приводять до збільшення рівня своєчасності (OL 3). Потім, термінал доступу генерує тип даних пакета і оцінює швидкість передачі даних, і надає тип даних пакета і запитану швидкість передачі даних по RRI каналу, і рівень своєчасності по PR каналу зворотного каналу зв'язку у часових інтервалах n+2 і n+3. Обслуговуюча точка доступу приймає зворотний канал і декодує інформацію, що міститься у часових інтервалах n+2 і n+3, в інтервал N+3. Потім, обслуговуюча точка доступу надає рівень своєчасності, тип даних пакета і запитуван у швидкість передачі даних від всіх терміналів доступу, що запитують дозвіл на передачу даних, планувальнику. Після того як плануюче рішення прийнято, обслуговуюча станція доступу передає плануюче 46 рішення для кожного з терміналів доступу, що запитали дозвіл на передачу, по PG каналу. Як показано на кресленні, обслуговуюча точка доступу посилає плануюче рішення (SD 1), що допускає передачу нового пакета в інтервалах N+4 і N+5. Термінал доступу приймає PG канал і декодує плануюче рішення (SD 0), передане у часових інтервалах N+2 і N+3, у часовий інтервал n+3. Таким чином, термінал доступу відмовляється від передачі протягом часових інтервалів n+4 і n+5. Термінал доступу має дані, які повинні бути передані, відповідно, термінал доступу оцінює метрику якості зворотного каналу зв'язку термінала доступу і функцію нетерплячості. Як показано на кресленні, термінал доступу визначає рівень своєчасності (OL 3), який є таким же, як і два часових інтервали назад від цієї передачі, відповідно, термінал доступу відмовляється від передачі PR каналу протягом часових інтервалів n+4 і n+5. Обслуговуюча точка доступ у приймає плануюче рішення (SD 1) дозволити передачу терміналу доступ у, відповідно, обслуговуюча точка доступу передає плануюче рішення кожному з терміналів доступ у, що запитали дозвіл на передачу, по PG каналу. Як показано на кресленні, обслуговуюча точка доступ у посилає плануюче рішення (SD 1), що допускає передачу нового пакета в інтервалах N+4 і N+5. Термінал доступу приймає PG канал і декодує плануюче рішення (SD 1), передане у часових інтервалах N+4 і N+5, у часовий інтервал n+5. В доповнення до даних, переданих у часових інтервалах n+6 і n+7, термінал доступу має дані, які повинні бути передані, відповідно, термінал доступу оцінює метрику якості зворотного каналу зв'язку термінала доступу і функцію нетерплячості. Як показано на кресленні, термінал доступу визначає рівень своєчасності (OL 2), відповідно, термінал доступ у передає PR канал учасових інтервалах n+6 і n+7. Через те, що терміналу доступу дозволена передача, термінал доступу додатково передає користувацькі дані в TDM/OFD M частині зворотного каналу трафіка у часових інтервалах n+6 і n+7. Як показано на Фіг.7, термінал доступу приймає дозвіл на передачу після двох запитів. Кожний із запитів пакетів може бути зв'язаний з тим же самим пакетом або з іншим пакетом. Якщо кожний із запитів пакетів зв'язаний з різними пакетами, в одній реалізації, термінал доступу автономно приймає рішення, який пакет відправити. Як альтернатива, дозвіл на передачу зв'язується з першим незадоволеним запитом пакета. Проте, інші стратегії повністю попадають в межі об'єму винаходу. Обслуговуюча точка доступу одержує зворотний канал і декодує інформацію PR каналу, що міститься у часових інтервалах n+6 і n+7, у часовий інтервал N+7, і користувацькі дані, що міститься у часових інтервалах n+6 і n+7, у часові інтервали N+8 і N+9. Потім, обслуговуюча точка доступ у надає рівень своєчасності, тип даних пакета і запитувану швидкість передачі даних від всіх терміналів доступу, що запитують дозвіл на передачу даних, планувальнику. Після того як плануюче рішення прийнято, обслуговуюча стан 47 85552 ція доступу передає плануюче рішення для кожного з терміналів доступу, що запитали дозвіл на передачу, по PG каналу. Оскільки точка доступу успішно декодувала користувацькі дані, обслуговуюча точка доступу передає плануюче рішення (SD 1), що допускає передачу нового пакета в інтервалах N+10 і N+11. Термінал доступу не посилає PR ні у часових інтервалах n+8 і n+9, ні у часових інтервалах n+10 і n+11, тому, що при оцінці терміналом метрики якості зворотного каналу зв'язку термінала доступу і функції нетерплячості, правила для передачі наступного значення в каналі готовності пакета не задоволені. Термінал доступу одержує PG канал і декодує плануюче рішення SD 1 у часовому інтервалі n+11. Через те, що терміналу доступ у дозволена передача, термінал доступу додатково передає дані в TDM/OFD M частинах своєчасних часових інтервалів n+12 і n+13. Обслуговуюча точка доступу приймає зворотний канал зв'язку і декодує користувацькі дані, що містяться у часових інтервалах n+12 і n+13, у часові інтервали N+14 і N+15. Тому, що точка доступу успішно декодувала користувацькі дані, але обслуговуюча точка доступ у не має запиту пакета, що очікує виконання, точка доступу не передає PG. Випадок, коли точка доступу не змогла коректно декодувати корисну інформацію, відправлену по зворотному каналу зв'язку у часові інтервали n+6 і n+7, показаний на Фіг.8. Обслуговуюча точка доступу одержує зворотний канал і декодує інформацію PR каналу, що міститься у часових інтервалах n+6 і n+7, у часовому інтервалі N+7, і користувацькі дані, що містяться у часових інтервалах n+6 і n+7, у часові інтервали N+8 і N+9. Потім, обслуговуюча точка доступ у надає рівень своєчасності, тип даних пакета і запитувану швидкість передачі даних від всіх терміналів доступу, що запитують дозвіл на передачу даних, планувальнику. Після того як плануюче рішення прийнято, обслуговуюча станція доступу передає плануюче рішення для кожного з терміналів доступу, що запитали дозвіл на передачу, по PG каналу. Оскільки точка доступу не змогла успішно декодувати користувацькі дані, обслуговуюча точка доступу передає плануюче рішення (SD-1), що допускає повторну передачу раніше переданого пакета у часових інтервалах N+10 і N+11. Термінал доступу не посилає PR ні у часових інтервалах n+8 і n+9, ні у часових інтервалах n+10 і n+11 тому, що при оцінці терміналом метрики якості зворотного каналу зв'язку термінала доступу і функції нетерплячості, правила для передачі наступного значення в каналі готовності пакета не задоволені. Проте, термінал доступу посилає PR у часових інтервалах n+10 і n+11 тому, що при оцінці терміналом метрики якості зворотного каналу зв'язку термінала доступу і функції нетерплячості, рівень нетерплячості змінився. Термінал доступу одержує PG канал і декодує плануюче рішення SD-1, відправлене у часові інтервали N+10 і N+11, у часовому інтервалі n+11. 48 Через те, що терміналу доступу дозволено повторно передати раніше переданий пакет, а не новий пакет, термінал доступу має дані, які повинні бути передані, відповідно, термінал доступу оцінює метрику якості зворотного каналу зв'язку термінала доступ у і функцію нетерплячості. Як показано на кресленні, термінал доступу визначає рівень своєчасності (OL 3), відповідно, термінал доступу передає PR канал у часових інтервалах п+12 і п+13. Більш того термінал доступу повторно передає користувацькі дані в TDM/OFDM частинах своєчасних часових інтервалів п+12іп+13. Обслуговуюча точка доступу одержує зворотний канал і декодує інформацію PR каналу, що міститься у часових інтервалах n+12 і n+13, у часовому інтервалі N+13, і користувацькі дані, що містяться у часових інтервалах n+12 і n+13, у часові інтервали N+14 і N+15. Потім, обслуговуюча точка доступу надає рівень своєчасності, тип даних пакета і запитувану швидкість передачі даних від всіх терміналів доступу, що запитують дозвіл на передачу даних, планувальнику. Після того як плануюче рішення прийнято, обслуговуюча станція доступу передає плануюче рішення для кожного з терміналів доступу, що запитали дозвіл на передачу, по PG каналу. Оскільки точка доступу успішно декодувала користувацькі дані, обслуговуюча точка доступу передає плануюче рішення (SD 1), що допускає передачу нового пакета в інтервалах N+14 і N+15. Термінал доступу одержує PG канал і декодує плануюче рішення SD 1 у часовому інтервалі п+15. Через те, що терміналу доступ у дозволена передача, термінал доступу додатково передає користувацькі дані в TDM/OFD M частинах своєчасних часових інтервалів n+16 і n+17. Обслуговуюча точка доступу приймає зворотний канал зв'язку і декодує користувацькі дані, що містяться у часових інтервалах n+16 і n+18, у часові інтервали N+18 і N+19. Тому, що точка доступу успішно декодувала користувацькі дані, але обслуговуюча точка доступ у не має запиту пакета, що очікує на виконання, точка доступу не передає PG. Повинно бути зрозуміло, що обслуговуюча точка доступу може спланувати термінал доступу відповідно до самого останнього одержаного ним запиту на передачу. Повинно бути зрозуміло, що обслуговуюча точка доступу може не зуміти прийняти PR канал. Оскільки термінал доступу не передає PR канал доти, поки не змінитися рівень своєчасності, для запобігання збою в сеансі зв'язку, термінал доступу повторно передає PR канал після визначеної наперед кількості часу. Повинно бути зрозуміло, що пакетна мережа доступ у може не зуміти прийняти пакет навіть після декількох спроб повторної передачі. Щоб запобігти надмірним спробам повторної передачі, система зв'язку може відмовитися від спроб повторної передачі після певного числа спроб повторної передачі (інтервал збережуваності). Потім, пропущені пакети обробляються іншим способом, наприклад протоколом радіозв'язку (RLP). 49 85552 Керування потужністю зворотного каналу зв'язку Як вже обговорювалося щонайменше один термінал доступу в секторі передає потік даних по зворотному каналу зв'язку, використовуючи TDMA. Через те, що в CDMA системі зв'язку всі термінали передають на однаковій частоті, кожний передавальний термінал виступає як джерело інтерференції для терміналів доступу в сусідніх секторах. Для мінімізації такої інтерференції в зворотному каналі зв'язку і максимізації місткості, потужність передачі для контрольного каналу кожного термінала доступу керується двома циклами керування потужністю. Потім, визначається потужність передачі службових каналів, що залишилися, і CDMA каналів трафіка як частка потужності передачі по контрольному каналу. Потужність передачі по TDM каналу трафіка визначається як відношення потужності трафік-до-контрольного сигналу для даної швидкості передачі даних, скориговане за допомогою диференціала перевищення над тепловим (ROT), між службовими інтервалами і інтервалами передачі трафіка. Перевищення над тепловим це різниця між рівнем шуму приймача і повною одержаною потужністю, як визначено терміналом доступу. Керування потужністю контрольного каналу Цикли керування потужністю контрольного каналу подібні циклам в CDMA системі, розкритим [в патенті США №5,056,109, озаглавленому "METHOD AND APPAR ATUS FOR CONTROLLING TRANSMISSION POWER IN A CDMA CELLULAR MOBILE TELEPHONE SYSTEM"], виданому заявнику даного винаходу, і включеному тут за допомогою посилання. Інші способи керування потужністю також передбачаються і знаходяться в межах об'єму даного винаходу. Перший цикл керування потужністю (зовнішній цикл) підстроює контрольну точку так, щоб підтримувався бажаний рівень продуктивності, як оцінено в секторі, що приймає зворотний канал зв'язку з найкращою метрикою якості. Рівень продуктивності включає в себе, наприклад, швидкість стирання DRC каналу і частоту появи помилкових пакетів (PER) в CDM каналі трафіка. Контрольна точка оновлюється відповідно до наведених нижче правил: - контрольна точка зменшується, якщо швидкість стирання DRC каналу менша ніж порогове значення, наприклад 25%, і CDM пакет був успішно декодований, при умові, що CDM-RRI був успішно детектований; - контрольна точка збільшується, якщо швидкість стирання DRC каналу більша ніж порогове значення, і CDM пакет не був успішно декодований, при умові, що CDM-RRI був успішно детектований; - контрольна точка оновлюється періодично, через кожну визначену наперед кількість кадрів, за оновленням слідує вибір рознесення точкою доступу. Швидкість стирання DRC каналу вимірюється по цьому інтервалу. Якщо протягом інтервалу 50 оновлення не було одержано CDM каналу трафіка, то контрольна точка оновлюється тільки у відповідності зі швидкістю стирання DRC каналу. Якщо визначена наперед кількість кадрів більше ніж один кадр, то контрольна точка оновлюється або після закінчення інтервалу оновлення, або при нездатності успішно декодувати CDM пакет, при умові, що CDM-RRI був успішно детектований. Другий цикл керування потужністю (внутрішній цикл) підстроює потужність передачі термінала доступ у так, щоб в контрольній точці підтримувалася метрика якості зворотного каналу зв'язку. Метрика якості включає в себе відношення енергії за мікрокадр до шуму плюс інтерференція (Ecp/Nt), і вимірюється точкою доступу, що приймає зворотний канал. Відповідно контрольна точка також вимірюється в Ecp/Nt. Точка доступу порівнює виміряне Ecp/Nt з контрольною точкою керування потужністю. Якщо виміряне Ecp/Nt більше ніж контрольна точка, то точка доступу передає повідомлення керування потужністю терміналу доступ у для зменшення потужності передачі термінала доступу. Навпаки, якщо виміряне Ecp/Nt менше ніж контрольна точка, то точка доступ у передає повідомлення керування потужністю терміналу доступ у для збільшення потужності передачі термінала доступу. Повідомлення керування потужністю реалізоване як один біт керування потужністю. Перше значення біта керування потужністю ("up") подає команду терміналу доступу збільшити потужність передачі термінала доступу, і друге значення біта керування потужністю ("down") подає команду терміналу доступу зменшити потужність передачі термінала доступу. Термінал доступу, який одержує біти керування потужністю від множини секторів, зменшує потужність передачі, якщо одна з команд керування потужністю дорівнює "down", і збільшує у всі х інши х випадках. Біти керування потужністю для всіх терміналів доступ у, зв'язаних з точкою доступу, передаються по МАС каналах в прямому каналі зв'язку. Керування потужністю службових каналів, що залишилися, і CDM каналу трафіка Після того як визначена потужність передачі для контрольного каналу у часовому інтервалі, внаслідок дії циклів керування потужністю, визначається потужність передачі для службових каналів, що залишилися, і CDM каналу трафіка, як відношення потужності передачі певного службового каналу і CDM каналу до потужності передачі контрольного каналу. Відношення для кожного службового каналу і CDM каналу визначаються відповідно до моделювання, лабораторних експериментів, польових випробувань і інших інженерних способів, відомих фахівцеві в даній галузі те хніки. Таким чином, для прикладу, потужність CDM каналу трафіка/RRI каналу, віднесена до потужності контрольного каналу зворотного каналу трафіка, залежить від швидкостей передачі даних, як показана в таблиці 5. 51 85552 52 Таблиця 5 Швидкість даних (kbps) 0 9.6 19.2 38.4 76.8 153.6 Коефіцієнт посилення каналу даних до контрольного(dB) (канал даних не передається) DataOffsetNom+DataOffset9k6+3.75 DataOffsetNom+DataOffset19k2+6.75 DataOffsetNom+DataOffset38k4+9.75 DataOffsetNom+DataOffset76k8+13.25 DataOffsetNom+DataOffsetl53k6+18.5 Керування потужністю TDM каналу трафіка Необхідна потужність передачі каналу трафіка також визначається відповідно до потужності передачі контрольного каналу. У одній реалізації, необхідна потужність каналу трафіка обчислюється з використанням наступної формули: (3) Pt=Ppilot×G(r)×A де: Pt - потужність передачі каналу трафіка; Ppilot - потужність передачі контрольного каналу; G(r) - відношення потужності передачі трафіка до контрольного каналу для даної швидкості r; і А - оцінений диференціал перевищення над тепловим (ROT), між службовими інтервалами і інтервалами передачі трафіка. Термін перевищення над тепловим це різниця між рівнем шуму приймача і повною одержаною потужністю, як визначено терміналом доступу. Вимірювання ROT в інтервалі передачі службової передачі (ROToverhead) і в інтервалі передачі трафіка (ROTtraffic), необхідне для обчислення А точкою доступу, добре відоме в даній галузі техніки. Таке вимірювання описане в розкритті [патенту США №6,192,249, озаглавленому "Method and apparatus for reverse link loading estimation"], виданому заявнику даного винаходу. Після того як рівень шуму виміряний, як для службових інтервалів, так і для інтервалів трафіка, А обчислюється з використанням наступної формули: A=ROT traffic-ROT overhead (4) Обчислене значення А потім передається точці доступу, наприклад по традиційному RA каналу, якщо тільки термінали доступ у, що використовують TDMA, є в системі зв'язку, або по новому RA каналу, якщо традиційні і нові термінали доступу функціонують в системі зв'язку. Як альтернатива, величина А представляє оцінку диференціала ROT, надану рівнянням (3). Початкове значення А визначається відповідно до моделювання, лабораторних експериментів, польових випробувань і інших інженерних способів, відомих фахівцеві в даній галузі техніки. Потім значення А підстроюється відповідно до частоти появи помилкових пакетів (PER) в зворотному каналі зв'язку так, щоб визначене PER підтримувалося для максимального дозволеного числа передач даного пакета. Частота появи помилкових пакетів в зворотному каналі зв'язку визначається у відповідності з ACK/NACK пакетів зворотного каналу зв'язку, як було описано вище. У одній реалізації, значення А збільшується на першу визначену наперед величину, якщо АСК був одержаний в межах N спроб повторної передачі з максимального числа Μ спроб повторної передачі. Аналогічно, значення А зменшується на другу визначену наперед величину, якщо АСК не був одержаний в межах N спроб повторної передачі з максимального числа Μ спроб повторної передачі. З рівняння (3) виходить, що потужність передачі каналу трафіка є функцією швидкості передачі даних r. Крім того, термінал доступу обмежений в максимальній потужності передачі (Рmах). Таким чином, термінал доступу спочатку визначає, яка кількість потужності доступна з Рmах і визначеного Ppilot. Потім, термінал доступу визначає кількість даних, які повинні бути передані, і вибирає значення швидкості передачі даних г відповідно до наявної потужності і кількості даних. Потім, термінал доступу вирішує рівняння (3) для визначення, чи не приводить ефект оціненого шумового диференціала А до перевищення максимальної доступної потужності. Якщо максимальна доступна потужність передачі перевищена, то термінал доступу зменшує швидкість передачі даних г і повторює процес. Точка доступу може керувати максимальною швидкістю передачі даних, на якій може передавати термінал доступу, за допомогою надання терміналу доступ у максимальної дозволеної величини G(r)A через традиційний RA канал, якщо тільки термінали доступу, що функціонують в TDMA, представлені в системі зв'язку, або новий RA канал, якщо традиційні і нові термінали доступу функціонують в системі зв'язку. Як альтернатива, термінал доступу визначає величину G(r)A відповідно до відношення потужності трафіка до контрольного каналу, і оцінка А підстроюється відповідно до частоти появи помилкових пакетів (PER) в зворотному каналі зв'язку, визначеної у відповідності з ACK/NACK, як було описано вище. Модифікація декодування пакетів Представлене вище відношення потужності передачі трафіка до контрольного каналу G(r) для даної швидкості r визначається беручи до уваги кількості повторних передач (передач) пакета для коректного декодування. Таким чином, якщо пакет повинен правильно декодуватися за одну передачу, то відношення потужності передачі трафіка до контрольного каналу більше, ніж відношення потужності передачі трафіка до контрольного каналу, якщо дозволена одна або більше передач. Кількість передач (повторних передач) визначає латентність, яка впливає на якість і клас послуг передачі даних, що надаються (QoS). Через те, що різні типи пакетів, наприклад, голосові пакети, пакети протоколу передачі файлів і тому подібні, вимагають різних QoS, для різних типів паке 53 85552 тів можуть бути призначені різні відношення потужності передачі трафіка до контрольного каналу. Таким чином, наприклад, коли термінал доступу визначає, що голосовий пакет, що вимагає певного QoS (низька латентність), повинен бути переданий, термінал доступу використовує перше відношення потужності передачі трафіка до контрольного каналу, яке більше, ніж друге відношення потужності передачі трафіка до контрольного каналу, що використовується коли повинен бути переданий FTP пакет, що вимагає іншого QoS (висока латентність). Керування потужністю RRI каналу Як було описано вище, RRI канал мультиплексований з часовим розділенням з каналом корисного трафіка. Для того, щоб уникнути передачі RRI частини у часовий інтервал каналу трафіка/RRI на рівні потужності, відмінному від рівня потужності частини трафіка, розподіл потужності між RRI каналом і каналом трафіка керується кількістю мікрокадрів, виділених для RRI каналу, як функції швидкості даних, що передаються. Для того, щоб гарантувати коректне декодування певної кількості мікрокадрів, що містять кодові слова, кодовані по Уолшу, може бути визначена необхідна потужність. Як альтернатива, якщо відома потужність для трафіка/корисного навантаження, які необхідно передати, і RRI частина часового інтервалу канал трафіка/RRI передається з тією ж потужністю, то може бути визначена кількість мікрокадрів, адекватна для надійного декодування RRI каналу. Відповідно, як тільки визначена швидкість передачі даних, і відповідно, визначена потужність для передачі часового інтервалу каналу тра фіка/RRI, це є кількість мікрокадрів, виділених RRI каналу. Термінал доступу генерує пакет п'ятибітного типу, біортогонально кодує п'ять бітів для одержання символів, і заповнює кількість кадрів, виділену RRI каналу символами. Якщо кількість мікрокадрів, виділених RRI каналу, більша ніж кількість символів, символи повторюються доти, поки все мікрокадри, виділені RRI каналу, не будуть заповнені. AT і АР структури Термінал 900 доступу показаний на Фіг.9. Сигнали прямого каналу зв'язку приймаються антеною 902 і направляються препроцесору 904, що містить приймач. Приймач фільтрує, посилює, демодулює і оцифровує сигнал, наданий антеною 902. Оцифрований сигнал надається демодулятору (DEMOD) 906, який надає демодульовані дані декодеру 908. Декодер 908 виконує функції, зворотні функціям обробки сигналу, застосованим терміналом доступу, і надає декодовані користувацькі дані приймачу 910 даних. Потім, декодер зв'язується з контролером 912, надаючи контролеру 912 службові дані. Потім контролер 912 зв'язується з іншими блоками, що утворюють термінал 900 доступу, для забезпечення відповідного керування функціонуванням термінала 900 доступу, наприклад, кодування даних, керування потужністю. Контролер 912 може містити, наприклад, процесор і зв'язане з процесором запам'ятовуюче середовище, яке містить набір інструкцій, що виконуються процесором. 54 Користувацькі дані, які повинні бути передані терміналу доступ}, надаються джерелом 914 даних по інструкції контролера 912 кодувальнику 916. Кодувальник 916 потім забезпечується службовими даними контролером 912. Кодувальник 916 кодує дані і надає кодовані дані модулятору (MOD) 918. Обробка даних в кодувальнику 916 і модуляторі 918 виконується відповідно до генерації зворотного каналу зв'язку, як описано вище в тексті і показано на кресленнях. Потім, оброблені дані надаються передавачу в межах препроцесора 904. Передавач модулює, фільтрує, посилює і передає сигнал зворотного каналу зв'язку через радіоефір, через антену 902, по зворотному каналу зв'язку. Контролер 1000 і термінал 1002 доступу показані на Фіг.10. Користувацькі дані, згенеровані джерелом 1004 даних, надаються через інтерфейсний блок, наприклад через пакетний мережевий інтерфейс (PSTN) (не показаний), контролеру 1000. Як було описано, контролер 1000 зв'язується з множиною терміналів доступу, формуючи мережу доступу. (Тільки один термінал 1002 доступу показаний на Фіг.10 для простоти). Користувацькі дані надаються множині елементів селекторів (тільки один елемент 1002 селектор показаний на Фіг.10 для простоти). Один елемент селектор призначено для керування обміном користувацькими даними між джерелом 1004 даних і приймачем 1006 даних і одною або більше базових станцій під керуванням процесора 1010 керування викликом. Процесор 1010 керування викликом може містити, наприклад, процесор і зв'язане з процесором запам'ятовуюче середовище, яке містить набір інструкцій, що виконуються процесором. Як показано на Фіг.10, елемент 1002 селектор надає користувацькі дані черзі 1014 даних, яка містить користувацькі дані, які повинні бути передані терміналам доступу (не показані), що обслуговується терміналом 1002 доступу. Відповідно до керування планувальника 1016, користувацькі дані надаються чергою 1014 даних елементу 1012 каналу. Елемент 1012 каналу обробляє користувацькі дані відповідно до стандарту IS-856, і надає оброблені дані передавачу 1018. Дані передаються по прямому каналу зв'язку через антену 1022. Сигнали зворотного каналу зв'язку від терміналів доступу (не показані) приймаються антеною 1024 і надаються приймачу 1016. Приймач 1016 фільтрує, посилює, демодулює і оцифровує сигнал, наданий антеною 1024, і надає оцифрований сигнал елементу 1016 каналу. Елемент 1016 каналу виконує функції, зворотні функціям обробки сигналу, застосованим точкою доступу, і надає декодовані користувацькі дані елементу 1012 селектору. Селектор 1012 направляє користувацькі дані приймачу 906 даних, і службові дані процесору 1010 керування викликом. Фахівцеві в даній галузі повинно бути зрозуміло, що хоч блок-схеми зображають для простоти послідовні операції, деякі етапи можуть бути виконані в реальній реалізації паралельно. Фахівцеві в даній галузі повинно бути зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-якої з множини техно 55 85552 логій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, биті, символи і мікрокадри, які зустрічаються в наведеному вище описі, можуть бути представлені напруженнями, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якою їх комбінацією. Фахівцеві в даній галузі повинно бути зрозуміло, що будь-які ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані в зв'язку з розкритими тут реалізаціями, можуть бути реалізовані як електронне апаратне забезпечення, комп'ютерне програмне забезпечення або їх комбінація. Для ясної ілюстрації цієї взаємозамінності апаратного і програмного забезпечення, різні компоненти, блоки, модулі, схеми і етапи були описані, загалом, в термінах їх функціональності. Чи буде така функціональність реалізована в апаратному або в програмному забезпеченні залежить від конкретного додатку і конструктивних обмежень, що накладається на всю систему. Фахівці в даній галузі техніки можуть реалізувати описану функціональність різними способами для кожного конкретного додатку, але такі рішення реалізації не повинні інтерпретуватися як такі, що виходять за межі об'єму даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими тут реалізаціями, можуть бути реалізовані або виконані за допомогою процесора загального призначення, цифрового процесора сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретної вентильної схеми або транзисторної логіки, дискретних апаратних компонент або будь-якої їх комбінації, призначеної для виконання описаних тут функцій. . Процесор загального призначення може бути мікропроцесором, але, як альтернатива, процесор може бути традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор може бути також реалізований як комбінація обчислювальних пристроїв, наприклад, DSP і мікропроцесора, множини мікропроцесорів, одного або більше процесорів, зв'язаних з DSP ядром, або будь-яка інша подібна комбінація. Етапи способу або алгоритм, описані в зв'язку з розкритими тут реалізаціями, можуть бути здійснені безпосередньо в апаратному забезпеченні, в програмному модулі, виконуваному процесором, або їх комбінацією. Програмний модуль може розташовуватися в RAM пам'яті, флеш-пам'яті, ROM пам'яті, EPROM пам'яті, EEPROM пам'яті, регістрах, на жорсткому диску, на знімному диску, на CD-ROM або на запам'ятовуючому середовищі іншого типу, відомого в даній галузі техніки. Зраз 56 кове запам'ятовуюче середовище з'єднане з процесором так, щоб процесор міг прочитувати інформацію з і записувати інформацію на запам'ятовуюче середовище. Як альтернатива, запам'ятовуюче середовище може бути інтегроване в процесор. Процесор і запам'ятовуюче середовище можуть розташовуватися в ASIC. ASIC може розміщува тися в терміналі користувача. Як альтернатива, процесор і запам'ятовуюче середовище можуть розташовуватися в дискретних компонентах користувацького термінала. Наведений вище опис розкритих реалізацій надається для того, щоб фахівець в даній галузі техніки зміг здійснити і використати даний винахід. Різні модифікації до цих реалізацій будуть очевидні для фахівців в даній галузі техніки, і базові принципи, визначені тут, можуть бути застосовані до інших реалізацій без виходу за межі об'єму винаходу. Таким чином, даний винахід не призначений для обмеження до представлених тут реалізацій, а навпаки, відповідає самому широкому об'єму, що узгоджується з розкритими тут принципами і відмітними особливостями. Частина розкриття даного винаходу містить матеріали, які знаходяться під охороною авторського права. Власник авторського права не має заперечень проти точного відтворення будь-ким патентного документа або його розкриття, в тому вигляді, в якому він є в архіві патентного відомства, але у всіх інших випадках передруковування заборонене. Перелік посилальних позицій Фіг.1 100 АР 104 AT 110 С Фіг.2 202 Інтервал 202А, 202В Пів інтервал 204А, 204В Контрольний пакет 206А, 206В МАС 208А, 208В Дані Фіг.5 502 (2), 504 (2), 506 (2) кодувальник Фіг.9 906 Демодулятор 908 Декодер 910 Приймач даних 912 Контролер 914 Джерело даних 916 Кодувальник 918 Модулятор Фіг.10 1004 Джерело даних 1006 Приймач даних 57 85552 58 59 85552 60

Дивитися

Додаткова інформація

Назва патенту англійською

Method and device for control of channel power

Автори англійською

Attar Rashid Akhmed, Bhushan Naga, Agraval Avnish

Назва патенту російською

Способ и устройство для управления мощностью канала

Автори російською

Аттар Рашид Ахмед, Бхушан Нага, Агравал Авниш

МПК / Мітки

МПК: H04B 7/26, H04J 13/02, H04B 7/005, H04J 9/00, H04L 25/02

Мітки: керування, спосіб, пристрій, каналу, потужністю
