Незнімна армована опалубка з тепло- і/або звукоізолюючим шаром

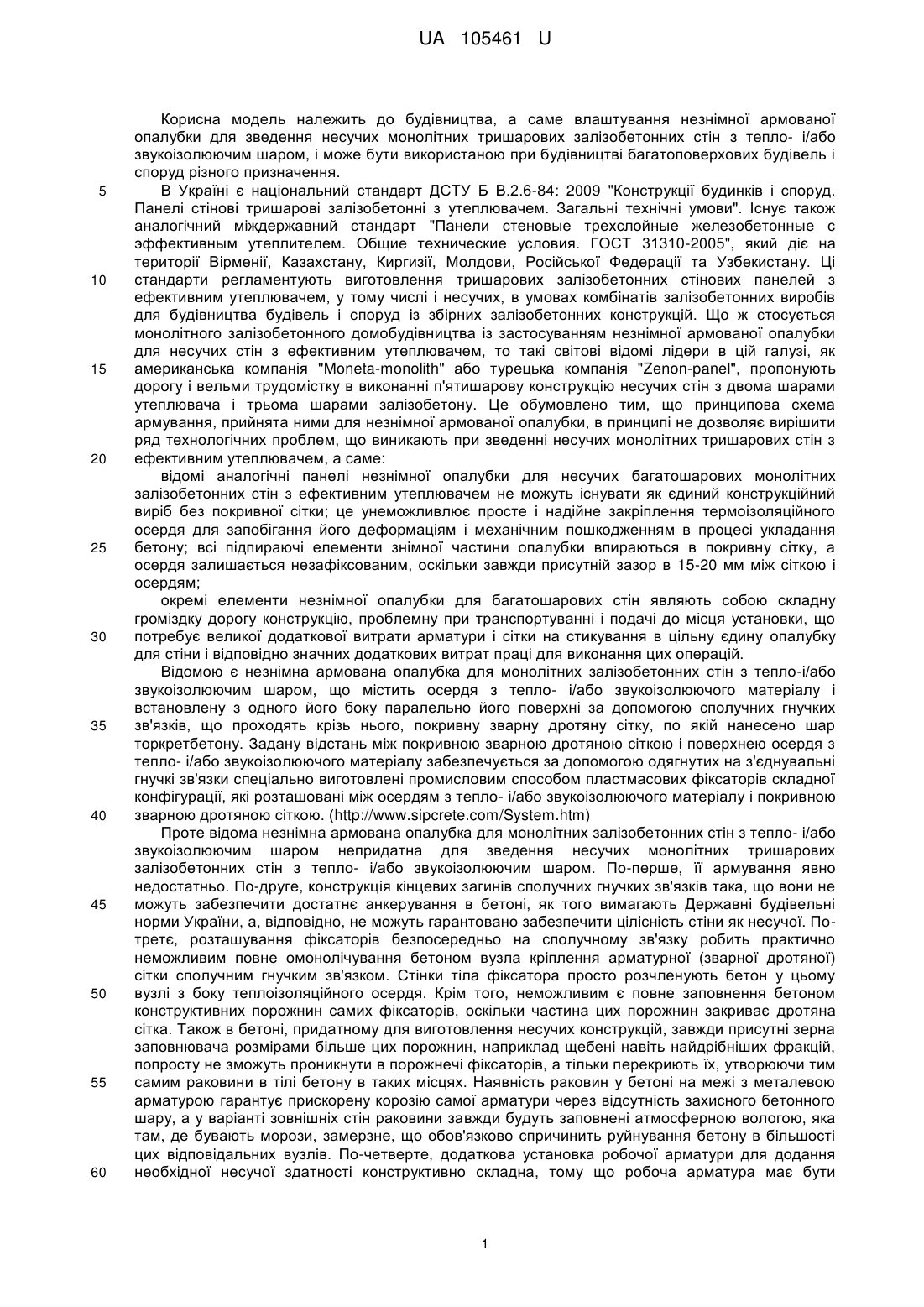

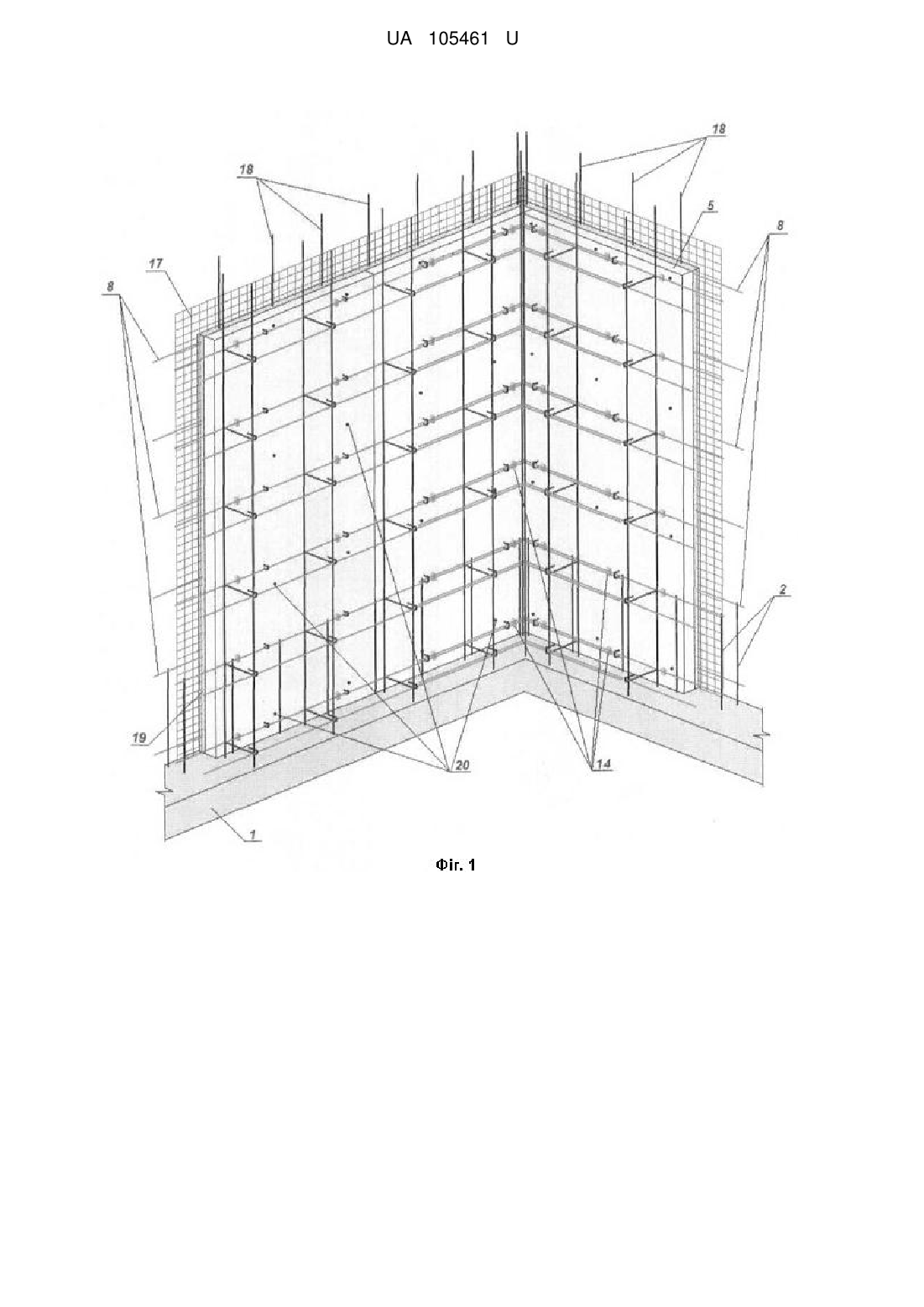

Реферат: Незнімна армована опалубка для монолітних залізобетонних стін з тепло- і/або звукоізолюючим шаром містить осердя з тепло- і/або звукоізолюючого матеріалу і встановлену з одного його боку паралельно його поверхні за допомогою сполучних гнучких зв'язків, що проходять крізь нього, покривну зварну дротяну сітку, по якій нанесено шар торкретбетону. Сполучні гнучкі зв'язки виконані у вигляді скоб двох різних типорозмірів по довжині, з утворенням вертикальних і горизонтальних рядів скоб з чергуванням вертикальних рядів коротких і довгих скоб. З одного боку осердя утворений залізобетонний шар незнімної армованої опалубки, що складається з покривної зварної дротяної сітки, по якій нанесений шар торкретбетону. З іншого боку осердя утворений просторовий арматурний каркас з двох рядів вертикальних і двох рядів горизонтальних арматурних стрижнів. UA 105461 U (54) НЕЗНІМНА АРМОВАНА ОПАЛУБКА З ТЕПЛО- І/АБО ЗВУКОІЗОЛЮЮЧИМ ШАРОМ UA 105461 U UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме влаштування незнімної армованої опалубки для зведення несучих монолітних тришарових залізобетонних стін з тепло- і/або звукоізолюючим шаром, і може бути використаною при будівництві багатоповерхових будівель і споруд різного призначення. В Україні є національний стандарт ДСТУ Б В.2.6-84: 2009 "Конструкції будинків і споруд. Панелі стінові тришарові залізобетонні з утеплювачем. Загальні технічні умови". Існує також аналогічний міждержавний стандарт "Панели стеновые трехслойные железобетонные с эффективным утеплителем. Общие технические условия. ГОСТ 31310-2005", який діє на території Вірменії, Казахстану, Киргизії, Молдови, Російської Федерації та Узбекистану. Ці стандарти регламентують виготовлення тришарових залізобетонних стінових панелей з ефективним утеплювачем, у тому числі і несучих, в умовах комбінатів залізобетонних виробів для будівництва будівель і споруд із збірних залізобетонних конструкцій. Що ж стосується монолітного залізобетонного домобудівництва із застосуванням незнімної армованої опалубки для несучих стін з ефективним утеплювачем, то такі світові відомі лідери в цій галузі, як американська компанія "Moneta-monolith" або турецька компанія "Zenon-panel", пропонують дорогу і вельми трудомістку в виконанні п'ятишарову конструкцію несучих стін з двома шарами утеплювача і трьома шарами залізобетону. Це обумовлено тим, що принципова схема армування, прийнята ними для незнімної армованої опалубки, в принципі не дозволяє вирішити ряд технологічних проблем, що виникають при зведенні несучих монолітних тришарових стін з ефективним утеплювачем, а саме: відомі аналогічні панелі незнімної опалубки для несучих багатошарових монолітних залізобетонних стін з ефективним утеплювачем не можуть існувати як єдиний конструкційний виріб без покривної сітки; це унеможливлює просте і надійне закріплення термоізоляційного осердя для запобігання його деформаціям і механічним пошкодженням в процесі укладання бетону; всі підпираючі елементи знімної частини опалубки впираються в покривну сітку, а осердя залишається незафіксованим, оскільки завжди присутній зазор в 15-20 мм між сіткою і осердям; окремі елементи незнімної опалубки для багатошарових стін являють собою складну громіздку дорогу конструкцію, проблемну при транспортуванні і подачі до місця установки, що потребує великої додаткової витрати арматури і сітки на стикування в цільну єдину опалубку для стіни і відповідно значних додаткових витрат праці для виконання цих операцій. Відомою є незнімна армована опалубка для монолітних залізобетонних стін з тепло-і/або звукоізолюючим шаром, що містить осердя з тепло- і/або звукоізолюючого матеріалу і встановлену з одного його боку паралельно його поверхні за допомогою сполучних гнучких зв'язків, що проходять крізь нього, покривну зварну дротяну сітку, по якій нанесено шар торкретбетону. Задану відстань між покривною зварною дротяною сіткою і поверхнею осердя з тепло- і/або звукоізолюючого матеріалу забезпечується за допомогою одягнутих на з'єднувальні гнучкі зв'язки спеціально виготовлені промисловим способом пластмасових фіксаторів складної конфігурації, які розташовані між осердям з тепло- і/або звукоізолюючого матеріалу і покривною зварною дротяною сіткою. (http://www.sipcrete.com/System.htm) Проте відома незнімна армована опалубка для монолітних залізобетонних стін з тепло- і/або звукоізолюючим шаром непридатна для зведення несучих монолітних тришарових залізобетонних стін з тепло- і/або звукоізолюючим шаром. По-перше, її армування явно недостатньо. По-друге, конструкція кінцевих загинів сполучних гнучких зв'язків така, що вони не можуть забезпечити достатнє анкерування в бетоні, як того вимагають Державні будівельні норми України, а, відповідно, не можуть гарантовано забезпечити цілісність стіни як несучої. Потретє, розташування фіксаторів безпосередньо на сполучному зв'язку робить практично неможливим повне омонолічування бетоном вузла кріплення арматурної (зварної дротяної) сітки сполучним гнучким зв'язком. Стінки тіла фіксатора просто розчленують бетон у цьому вузлі з боку теплоізоляційного осердя. Крім того, неможливим є повне заповнення бетоном конструктивних порожнин самих фіксаторів, оскільки частина цих порожнин закриває дротяна сітка. Також в бетоні, придатному для виготовлення несучих конструкцій, завжди присутні зерна заповнювача розмірами більше цих порожнин, наприклад щебені навіть найдрібніших фракцій, попросту не зможуть проникнути в порожнечі фіксаторів, а тільки перекриють їх, утворюючи тим самим раковини в тілі бетону в таких місцях. Наявність раковин у бетоні на межі з металевою арматурою гарантує прискорену корозію самої арматури через відсутність захисного бетонного шару, а у варіанті зовнішніх стін раковини завжди будуть заповнені атмосферною вологою, яка там, де бувають морози, замерзне, що обов'язково спричинить руйнування бетону в більшості цих відповідальних вузлів. По-четверте, додаткова установка робочої арматури для додання необхідної несучої здатності конструктивно складна, тому що робоча арматура має бути 1 UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 60 розташованою в тілі бетону в строго визначених зонах, що досить проблематично при даній конструкції відомої незнімної опалубки, оскільки сам процес установки додаткової арматури у готову незнімну опалубку є досить трудомістким і вимагає чималих додаткових матеріальних витрат. Задача корисної моделі полягає в удосконаленні схеми армування незнімної армованої опалубки для монолітних залізобетонних стін з тепло- і/або звукоізолюючим шаром, що містить осердя з тепло- і/або звукоізолюючого матеріалу і встановлену з одного його боку паралельно його поверхні за допомогою сполучних гнучких зв'язків, що проходять крізь нього, покривну зварну дротяну сітку, по якій нанесено шар торкретбетону, шляхом виконання сполучних гнучких зв'язків у вигляді скоб двох різних типорозмірів по довжині, які проходять крізь осердя з тепло- і/або звукоізолюючого матеріалу через виконані в ньому орієнтовані паралельно висоті наскрізні паралельні прорізи шириною, рівною ширині скоб по зовнішньому обміру, з утворенням вертикальних і горизонтальних рядів скоб з чергуванням вертикальних рядів коротких і довгих скоб і безпосереднього приєднання покривної зварної дротяної сітки, по якій нанесено шар торкретбетону, до зафіксованих на заданій відстані від поверхні осердя з теплоі/або звукоізолюючого матеріалу горизонтальних арматурних стрижнів, протягнутих крізь загини кожного горизонтального ряду скоб, що виступають з одного боку осердя з тепло- і/або звукоізолюючого матеріалу, а також шляхом утворення з іншого боку осердя з тепло- і/або звукоізолюючого матеріалу просторового арматурного каркаса з двох рядів вертикальних і двох рядів горизонтальних арматурних стрижнів таким чином, що перший ряд горизонтальних арматурних стрижнів просторового арматурного каркаса складається з горизонтальних арматурних стрижнів, просунутих крізь виступаючі зі зверненої до просторового арматурного каркаса з боку осердя з тепло- і/або звукоізолюючого матеріалу загини кожного горизонтального ряду коротких скоб з установкою фіксаторів під горизонтальними арматурними стрижнями першого ряду горизонтальних стрижнів просторового арматурного каркаса по всій довжині в проміжках між загинами скоб, зовні до горизонтальних арматурних стрижнів першого ряду горизонтальних стрижнів просторового арматурного каркаса приєднують вертикальні арматурні стрижні, що складають перший ряд вертикальних арматурних стрижнів просторового арматурного каркаса, другий ряд горизонтальних арматурних стрижнів просторового арматурного каркаса складається з горизонтальних арматурних стрижнів, просунутих крізь виступаючі зі зверненої до просторового арматурного каркаса з боку сердечника з тепло- і/або звукоізолюючого матеріалу загини кожного горизонтального ряду довгих скоб, і зсередини до горизонтальних арматурних стрижнів другогоряду горизонтальних стрижнів просторового арматурного каркаса приєднані вертикальні арматурні стрижні, що складають другий ряд вертикальних арматурних стрижнів просторового арматурного каркаса; осердя з тепло- і/або звукоізолюючого матеріалу може бути виконане з щільно зістикованих ідентичних плит з теплоі/або звукоізолюючого матеріалу з виконаними в них рядами прорізів шириною, рівній ширині скоб по зовнішньому обміру; в шарі торкретбетону залізобетонної частини незнімної армованої опалубки і в осерді з тепло- і/або звукоізолюючого матеріалу виконані наскрізні отвори для стяжних елементів знімної опалубки, застосовуваної для улаштування несучого залізобетонного шару стіни. Пропоноване конструктивне рішення незнімної опалубки для тришарових несучих монолітних залізобетонних стін при зведенні багатоповерхових будівель і споруд задовольняє наступним вимогам: 1) технологія зведення несучих тришарових монолітних залізобетонних стін з тепло- і/або звукоізолюючим шаром повинна бути гранично простою з мінімальними трудовитратами і витратою матеріальних ресурсів; 2) можливість розрахунку стін по несучій здатності на стадії проектування відповідно до чинних, законодавчо затверджених в Україні методик; 3) зведення до мінімуму можливих містків холоду в конструкції самих стін і їх різних сполучень і примикань з іншими будівельними конструкціями; 4) зниження ваги несучих стін; 5) зниження вартості зведення несучих стін. Незнімна армована опалубка для несучих тришарових монолітних залізобетонних стін з тепло- і/або звукоізолюючим шаром містить складене осердя з тепло- і/або звукоізолюючого матеріалу, яке може бути виконане зі щільно зістикованих плит з тепло-і/або звукоізолюючого матеріалу однакової довжини і товщини; з'єднувальні гнучкі зв'язки, виконані у вигляді гнутих скоб двох різних типорозмірів по довжині проходять крізь осердя з тепло- і/або звукоізолюючого матеріалу через виконані в ньому наскрізні паралельні прорізи шириною, рівною ширині скоб по зовнішньому обміру, орієнтовані паралельно висоті незнімної опалубки і розташовані рядами 2 UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 60 уздовж довжини ізоляційного осердя незнімної опалубки з утворенням вертикальних і горизонтальних рядів скоб з чергуванням вертикальних рядів коротких і довгих скоб; при цьому скоби більшої довжини проходять через прорізи, розташовані навпроти місць проектної установки вертикальних стрижнів об'ємного арматурного каркаса; на заданій відстані від поверхні осердя з тепло- і/або звукоізолюючого матеріалу зафіксовані горизонтальні арматурні стрижні, просунуті крізь виступаючі з одного боку сердечника з тепло- і/або звукоізолюючого матеріалу загини кожного горизонтального ряду скоб, до цих стрижнів безпосередньо приєднана покривна зварна дротяна сітка, по якій нанесено шар торкретбетону, таким чином утворений залізобетонний шар незнімної армованої опалубки. З протилежного боку осердя з тепло-і/або звукоізолюючого матеріалу утворений просторовий арматурний каркас з двох рядів вертикальних і двох рядів горизонтальних арматурних стрижнів. Перший ряд горизонтальних арматурних стрижнів просторового арматурного каркаса складається з горизонтальних арматурних стрижнів, просунутих крізь виступаючі зі зверненої до просторового арматурного каркаса з боку осердя з тепло- і/або звукоізолюючого матеріалу загини кожного горизонтального ряду коротших скоб, під горизонтальними арматурними стрижнями першого ряду горизонтальних стрижнів просторового арматурного каркаса по всій довжині в проміжках між загинами скоб встановлені фіксатори, зовні до горизонтальних арматурних стрижнів першого ряду горизонтальних стрижнів просторового арматурного каркаса приєднані вертикальні арматурні стрижні, що складають перший ряд вертикальних арматурних стрижнів просторового арматурного каркаса, другий ряд горизонтальних арматурних стрижнів просторового арматурного каркаса складається з горизонтальних арматурних стрижнів, просунутих крізь виступаючі з зверненої до просторового арматурного каркасу боку осердя з тепло- і/або звукоізолюючого матеріалу загини кожного горизонтального ряду довгих скоб, зсередини до горизонтальних арматурних стрижнів другого ряду горизонтальних стрижнів просторового арматурного каркаса приєднані вертикальні арматурні стержні, що складають другий ряд вертикальних арматурних стрижнів просторового арматурного каркаса. У шарі торкретбетону залізобетонної частини незнімної армованої опалубки і в осерді з тепло- і/або звукоізолюючого матеріалу можуть бути виконані наскрізні отвори для стяжних елементів знімної опалубки, застосовуваної для улаштування несучого залізобетонного шару стіни. На Фіг. 1 показаний фрагмент готової незнімної армованої опалубки для тришарових несучих монолітних залізобетонних стін з тепло- і/або звукоізолюючим шаром, з виконаним ненесучими монолітним залізобетонним шаром, з просвердленими в ньому і прилеглому до нього осерді з тепло- і/або звукоізолюючого матеріалу отворами під стяжні елементи опалубки і зібраним просторовим арматурним каркасом із внутрішньої сторони кута для несучого шару стіни, встановленої на фундаменті. На Фіг. 2 показаний фрагмент фундаменту з арматурними випусками для зручності установки і надійної фіксації в проектному положенні плит з теплоі/або звукоізолюючого матеріалу, з яких набирається осердя з тепло- і/або звукоізолюючого матеріалу незнімної армованої опалубки для несучих тришарових монолітних залізобетонних стін; на Фіг. 3 показана плита з тепло- і/або звукоізолюючого матеріалу з виконаними в ній рядами наскрізних паралельних прорізів шириною, рівною ширині сполучних скоб по зовнішньому обміру, яка є основним елементом для улаштування осердя з тепло- і/або звукоізолюючого матеріалу незнімної армованої опалубки для несучих тришарових монолітних залізобетонних стін; на Фіг. 4 показаний фрагмент встановленого на фундаменті ізоляційного осердя незнімної армованої опалубки для несучих тришарових монолітних залізобетонних стін з просунутими в наскрізні прорізи гнучкими зв'язками у вигляді скоб; на Фіг. 5 показані варіанти виконання гнучких зв'язків у вигляді скоб; на Фіг. 6 показаний фрагмент встановлюваної на фундаменті незнімної армованої опалубки для несучих тришарових монолітних залізобетонних стін на етапі установки ближніх до ізоляційного осердя горизонтальних арматурних стрижнів і знімних фіксаторів арматури; на Фіг. 7 показані різні варіанти стикування горизонтальних арматурних стрижнів на прикладі кутового стику, на Фіг. 8-13 показані послідовні етапи складання елементів армування незнімної опалубки несучих тришарових монолітних залізобетонних стін на прикладі перерізу, що проходить по вертикальному ряду коротких скоб; на Фіг. 14 показаний варіант знімного фіксатора арматури; на Фіг. 15,16,17 показані етапи складання просторового арматурного каркаса на фрагменті незнімної армованої опалубки для несучих тришарових монолітних залізобетонних стін, що складається на фундаменті; на Фіг. 18 і 19 показані етапи складання просторового арматурного каркаса незнімної армованої опалубки несучих тришарових монолітних залізобетонних стін на прикладі перерізу, що проходить по вертикальному ряду коротких скоб; на Фіг. 20 показаний загальний вигляд фрагмента незнімної армованої опалубки для несучих тришарових монолітних залізобетонних стін, що складається на фундаменті із зовнішньої сторони кута після завершення складання просторового 3 UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 60 арматурного каркаса; на Фіг. 21 показаний етап установки покривної зварної дротяної сітки на загальному вигляді фрагмента армованої незнімної опалубки з зовнішньої сторони кута; на Фіг. 22 показаний етап установки покривної зварної дротяної сітки на загальному вигляді фрагмента незнімної армованої опалубки з внутрішньої сторони кута; на Фіг. 23 показаний етап виконання торкретування ненесучого шару стіни і улаштування наскрізних отворів для стяжних елементів знімної частини опалубки на загальному вигляді фрагмента незнімної армованої опалубки з зовнішньої сторони кута; на Фіг. 24 показана зібрана на фундаменті незнімна армована опалубка для несучих тришарових монолітних залізобетонних стін після установки зовнішньої покривної зварної дротяної сітки на прикладі перерізу, що проходить по вертикальному ряду довгих скоб; на Фіг. 25 показана зібрана на фундаменті незнімна армована опалубка для несучих тришарових монолітних залізобетонних стін після виконання торкретування з одного боку стіни і улаштування наскрізних отворів для стяжних елементів опалубки на прикладі перерізу, що проходить по вертикальному ряду довгих скоб; на Фіг. 26 показаний перший варіант установки знімної опалубки для влаштування монолітного залізобетонного несучого шару тришарової стіни на прикладі перерізу, що проходить по вертикальному ряду довгих скоб; на Фіг. 27 показаний другий варіант установки знімної опалубки для влаштування монолітного залізобетонного несучого шару тришарової стіни на прикладі перерізу, що проходить по вертикальному ряду довгих скоб; на Фіг. 28 показаний поперечний розріз готової тришарової монолітної залізобетонної стіни з тепло- і/або звукоізолюючим шаром. Незнімна армована опалубка для несучих монолітних тришарових залізобетонних стін з тепло- і/або звукоізолюючим шаром збирається на фундаменті 1, у верхній частині якого встановлені спеціальні арматурні випуски 2. До складу незнімної армованої опалубки для несучих монолітних тришарових залізобетонних стін з ефективним тепло- і/або звукоізолюючим шаром входить ізоляційне осердя 5 з тепло- і/або звукоізолюючого матеріалу, яке набирається з плит 3 з тепло- і/або звукоізолюючого матеріалу однакової довжини і товщини з виконаними в них наскрізними прорізами 4; в прорізи 4 пропущені чергуються короткі гнучкі зв'язки - короткі скоби 6 і довгі гнучкі зв'язки - довгі скоби 7, що чергуються, при цьому довгі скоби 7 проходять через прорізи 4, розташовані навпроти місць проектної установки вертикальних стрижнів 15 і 16 об'ємного арматурного каркаса; прорізи 4 мають вертикальну орієнтацію паралельно довжині (висоті) ізоляційних плит 3 і утворюють поперечні горизонтальні ряди по всій довжині ізоляційного осердя 5 незнімної армованої опалубки, складеного з ізоляційних плит 3 з теплоі/або звукоізолюючого матеріалу; крізь усі загини кожного ряду скоб 6 і 7, виступаючі з одного боку ізоляційного осердя 5 просунуті горизонтальні арматурні стрижні 8; з протилежного боку на кожному ряду скоб 6 і 7 встановлені по два горизонтальних арматурних стрижні 9 і 10 просторового арматурного каркаса, які просунуті відповідно крізь загини тільки коротких скоб 6 і загини тільки довгих скоб 7; під кожним горизонтальним арматурним стрижнем 8 і розташованим ближче до сердечника 5 незнімної армованої опалубки горизонтальним арматурним стержнем 9 по всій довжині в проміжках між загинами скоб 6 і 7 по обидві сторони осердя 5 незнімної армованої опалубки встановлені знімні фіксатори арматури 14; у всіх місцях стикування довгих скоб 7 з горизонтальними арматурними стрижнями 10 встановлюються вертикальні арматурні стержні 15 і 16, які розташовуються усередині між горизонтальними стрижнями 9 і 10, утворюючи при цьому просторовий арматурний каркас 21 несучого залізобетонного шару стіни; до горизонтальних арматурних стрижнів 8 по всій площі ізоляційного осердя 5 кріпиться покривна зварна дротяна сітка 17, яка розташовується паралельно поверхні самого ізоляційного осердя 5. По покривній зварній дротяній сітці 17 методом мокрого торкретування нанесений шар дрібнозернистого бетону, так утворено залізобетонний шар 19 незнімної армованої опалубки, який також є одним з шарів тришарової несучої монолітної залізобетонної стіни з тепло- і/або звукоізолюючим шаром. Крізь залізобетонний ненесучий шар 19 незнімної армованої опалубки і ізолююче осердя 5, що межує з ним, по шаблону просвердлені вертикальні ряди наскрізних отворів 20 під установку стяжних елементів 24 знімної опалубки для влаштування несучого залізобетонного шару 28 стіни. В процесі влаштування фундаменту 1 в його верхній частині встановлюють двома паралельними рядами арматурні випуски 2 (Фіг. 2). Відстань по внутрішньому обміру між рядами арматурних випусків приймається на 3-5 мм більше, ніж товщина ізоляційного осердя 5 незнімної опалубки. Крок установки арматурних випусків 2 залежить від ширини ізоляційних плит 3 і розраховується таким чином, щоб на одну рядову (стандартну) плиту доводилося не менше двох пар арматурних випусків. Ізоляційний сердечник 5 незнімної армованої опалубки складають з ізоляційних плит 3 з тепло- і/або звукоізолюючого матеріалу, починаючи з кута будівлі (Фіг. 4); ізоляційні плити 3 можуть бути з будь-якого жорсткого тепло- і/або звукоізолюючого матеріалу з щільністю не 4 UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 60 менше 15 кг/м, наприклад, пінополістирольний пінопласт, екструдований пінополістирол; товщина плити 35-250 мм, мінімальна ширина для добірних плит не менше 150 мм, довжина дорівнює проектній висоті поверху. Ізоляційні плити 3 встановлюють між рядами арматурних випусків 2, що виходять з фундаменту 1, і щільно пристиковують одну до одної без зазору (Фіг. 4). Ізоляційні плити 3 під час установки повинні бути орієнтовані відносно одна до одної таким чином, щоб розташування рядів прорізів 4 строго відповідало їх проектному положенню. При висоті плит більше 2,5 м для їх фіксації у вертикальному положенні встановлюють тимчасові похилі підпірки, виконані з дерев'яних рейок або брусків. На кожному захваті встановлюють таку кількість ізоляційних плит 3, щоб довжина отриманої при цьому ділянки ізоляційного осердя 5 незнімної армованої опалубки приблизно дорівнювала довжині відрізків встановлюваних горизонтальних арматурних стрижнів 8, 9, 10. В ізоляційних плитах 3 попередньо виконують наскрізні прорізи 4 (Фіг. 3) для подальшої установки гнучких зв'язків у вигляді гнутих скоб 6, 7 (Фіг. 3.) Крок рядів прорізів 4, як і крок прорізів в ряду, повинен бути не більше 400 мм. Наприклад, для ізоляційних плит 3 шириною 1200 мм, найбільш зручними для кроку рядів прорізів 4 є значення 200, 250, 300 або 400 мм, оскільки при цих значеннях розташування прорізів 4 на всіх рядових (стандартних) ізоляційних плитах 3 буде однаковим, що дуже зручно для їх виконання за єдиним шаблоном. Прийняте значення цього кроку приймається як модуль кратності для визначення кроку установки вертикальних арматурних стрижнів 15 і 16 просторового арматурного каркаса 21 несучого залізобетонного шару стіни при розрахунку стіни за несучою здатністю. Гнучкі зв'язки виконані у вигляді гнутих скоб 6 і 7 з арматурного дроту класу Вр-І або арматури класу АІ. На Фіг. 5 показані основні види необхідних для складання незнімної опалубки скоб: скоби 6 і 7 (Фіг. 5, а) є рядовими; скоби 6 і 7 (Фіг. 5, б) є стиковими, застосовуваними в місцях стикування (нахлестки) горизонтальних арматурних стрижнів у тих випадках, коли стикування горизонтальних арматурних стрижнів проводиться в місці проектного розташування скоби одночасно з обох сторін ізоляційного осердя 5; скоби 6 і 7 (Фіг. 5, в) також є стиковими, і застосовуються в тих випадках, коли стикування горизонтальних арматурних стрижнів проводиться в місці проектного розташування скоби тільки з одного боку ізоляційного осердя 5. Вид і розміри скоб 6 і 7 підбираються окремо для кожної ділянки несучих тришарових монолітних залізобетонних стін і залежать від наступних факторів: 1) діаметр горизонтальних арматурних стрижнів 8, 9, 10; 2) товщина плити 3 з тепло- і/або звукоізолюючого матеріалу ізоляційного осердя 5; 3) товщина додаткового шару звукоізолюючого матеріалу, якщо він є; 4) товщина проектного захисного шару бетону між горизонтальними арматурними стрижнями 8, 9, 10 і поверхнею ізоляційного осердя 5; 5) діаметр стрижнів арматури, з яких виготовляються самі скоби 6, 7. При проектуванні і виготовленні скоб 6, 7 повинні бути виконані наступні вимоги: 1) ширина загинів скоб по внутрішньому обміру, повинна бути на 2 мм більше діаметра горизонтальних арматурних стрижнів 8, 9 і 10, що проходять крізь відповідні загини для рядових скоб 6 і 7 (Фіг. 5, а); 2) ширина загинів скоб по внутрішньому обміру, повинна бути на 2 мм більше подвоєного діаметра горизонтальних арматурних стрижнів 8, 9 і 10, що проходять крізь відповідні загини для стикувальних скоб 6 і 7 (Фіг. 5, б, в); 3) внутрішній розмір скоб всіх видів по довжині повинен забезпечувати достатній зазор між горизонтальними арматурними стрижнями 8, 9 і 10 і поверхнею ізоляційного осердя 5 з обох сторін для формування захисного шару бетону нормативної товщини. 4) різниця в довжині між скобами кожного виду строго відповідає проектній відстані між вертикальними арматурними стрижнями об'ємного арматурного каркаса 21 несучого залізобетонного шару 28 даної ділянки стіни по зовнішньому обміру. Армування незнімної опалубки несучих монолітних тришарових залізобетонних стін з ефективним тепло і/або звукоізолюючим шаром проводиться в наступному порядку. Маркерами різного кольору позначають вертикальні ряди прорізів 4 відповідно до виду скоб, які в них повинні бути встановлені по проекту. Довгі скоби 7 встановлюються в місцях проектного розташування стрижнів вертикальної арматури 15 і 16 просторового арматурного каркаса 21 несучого залізобетонного шару 28 стіни, короткі скоби 6 встановлюються в інші прорізи з урахуванням місць стикування стрижнів горизонтальної арматури. При наявності щілин між ізоляційними плитами 3 внаслідок нерівності країв ізоляційних плит 3 або нерівності поверхні фундаменту 1, такі щілини відразу ж закладаються монтажною піною до установки скоб. 5 UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до розмітки в наскрізні прорізи 4 ізоляційного осердя 5, складеного з плит 3 з тепло і/або звукоізолюючого матеріалу і зібраного на фундаменті 1 з арматурними випусками 2, як показано на Фіг. 4, встановлюють сполучні скоби 6 і 7 відповідних варіантів (Фіг. 5 а, б, в). При цьому довгі скоби 7 встановлюються таким чином, щоб їх краї з загинами виступали з ізоляційного осердя 5 з обох сторін на приблизно однакову відстань (Фіг. 8). Короткі ж скоби 6 встановлюють так, щоб зазори між краями їх загинів і поверхнею ізоляційного осердя 5 з боку проектного положення горизонтальних стрижнів арматури 8 і 9 були більше діаметра цих стрижнів для їх вільного проходу в ці зазори (Фіг. 9, 10). Далі зверху через залишені зазори на горизонтальні ряди скоб укладають стрижні горизонтальної арматури 8 (Фіг. 10). Потім всі короткі скоби 6 в кожному горизонтальному ряду зсувають по стрілці в сторону ізоляційного осердя 5 до утворення аналогічних зазорів з протилежного боку ізоляційного осердя 5, через які укладають стрижні горизонтальної арматури 9 (Фіг. 11). Після укладання стрижнів горизонтальної арматури 8 і 9 короткі скоби 6 зсувають в протилежному напрямку по стрілці (Фіг. 11) так, щоб загини цих скоб виступали з обох сторін на приблизно однакову відстань. У проміжках між виступаючими з тіла ізоляційного осердя 5 загинами скоб 6 встановлюють знімні фіксатори арматури 14 (Фіг. 14), надійно фіксуючи стрижні горизонтальної арматури 8 і 9 в проектному положенні (Фіг. 12); фіксатори 14 можуть мати форму призми прямокутного перерізу і бути виконані з деревини або технічної гуми (див. Деклараційний патент України на корисну модель №87274, МПК Е04С 2/02, Е04С 2/10, Е04С 2/22, пріоритет від 11.11.2013, опубл. 27.01.2014). Потім довгі скоби 7 зсувають по стрілці до щільного контакту загинів цих скоб з горизонтальними арматурними стрижнями 8 і кріплять з протилежного боку ізоляційного осердя 5 в місцях контакту з горизонтальними арматурними стрижнями 9 в'язальним дротом (Фіг. 13). Після виконання перерахованих вище операцій на всіх горизонтальних рядах сполучних скоб 6 і 7 по всій захватці ділянки незнімної опалубки, що складають, виконують установку вертикальних арматурних стрижнів 15 і 16 з боку несучого залізобетонного шару 28 стіни. Спочатку встановлюють вертикальні арматурні стержні 15, розташовувані ближче до ізоляційного осердя 5 (Фіг. 15). Вертикальні арматурні стержні 15 мають довжину більшу, ніж висота поверху, це необхідно для надійного зв'язку перекриття з несучими стінами, а також для стикування з вертикальними арматурними стрижнями просторового арматурного каркаса монолітного залізобетонного несучого шару стін наступного поверху. Ближні по розташуванню до ізоляційного осердя 5 вертикальні арматурні стержні 15 приставляють до рядів встановлених горизонтальних арматурних стрижнів 9 в місцях їх контакту з довгими сполучними скобами 7 так, щоб вони розташовувалися по один бік скоб, і скріплюють всі три елементи, що сходяться в цьому вузлі, за допомогою в'язального дроту. Додатково встановлюють окремі вертикальні арматурні стержні 15 в кутах незнімної армованої опалубки, їх кріплять за допомогою в'язального дроту в місцях контакту з горизонтальними арматурними стрижнями 9 на кутових згинах цих стрижнів. Потім заводять в утворені з встановлених горизонтальних арматурних стрижнів 9 і виступаючих з ізоляційного осердя 5 довгих сполучних скоб 7 комірки по одному вертикальному арматурному стрижню 16 і тимчасово спирають їх в похилому положенні на виступаючі з ізоляційного осердя 5 частини скоб 7 (Фіг. 16, 18). Далі розкладають і заводять в загини виступаючих частин довгих сполучних скоб 7 дальші по розташуванню від ізоляційного осердя 5 горизонтальні арматурні стрижні 10 (Фіг. 18, 19). Після цього тимчасово розкладені похило вертикальні арматурні стрижні 16 встановлюють в їхнє проектне вертикальне положення, навпроти вже встановленого ряду вертикальних арматурних стрижнів 15, їх також кріплять за допомогою в'язального дроту в місцях контакту з далекими по розташуванню щодо ізоляційного осердя 5 горизонтальними арматурними стрижнями 10 і з загинами на виступах довгих сполучних скоб 7 (Фіг. 17, 19). Можлива також установка вертикальних стрижнів 16 зверху після установки горизонтальних стрижнів 10. Способи стикування частин горизонтальних арматурних стрижнів 8, 9 і 10 в кутах будинку показані на Фіг. 7: обидві частини стрижня, що стикуються, можуть бути прямими, і для стикування може застосовуватися L-подібно зігнутий окремий арматурний стрижень 11, 12, 13 (Фіг. 7 а), обидві частини стрижня, що стикуються, можуть бути L-подібно вигнутими (Фіг. 7 б) або таку форму може мати одна зі з'єднуваних частин стрижнів, а друга може бути прямою (Фіг. 7 в). До горизонтальних арматурних стрижнів 8 за допомогою в'язального дроту паралельно вертикальній поверхні ізоляційного осердя 5 кріплять зварну сітку 17, виконану з дроту діаметром 1,8-3 мм з чарунками 5050 мм (Фіг. 21, 22). Сітка 17 може бути як у вигляді окремих карт, так і рулонна. Крок місць кріплення зварної сітки 17 до горизонтальних арматурних 6 UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 стрижнів 8 повинен бути не більше 300 мм. Для зв'язку з покривною зварною сіткою стіни наступного поверху зварна дротяна сітка 17 повинна бути вище верху ізоляційного осердя 5 не менше, ніж на 4 повні чарунки. Потім встановлюються арматурні випуски 18 (Фіг. 21, 22, 24) з боку зварної дротяної сітки. Арматурні випуски 18 заводять зверху в зазор між ізоляційним осердям 5 незнімної опалубки і верхнім горизонтальним арматурним стрижнем 8. їх орієнтують загинами вниз і встановлюють так, щоб відстань від верху ізоляційного осердя 5 до низу загину було не менше 250 мм, а відстань від верху ізоляційного осердя 5 до верхнього краю арматурних випусків 18 було не менше 450 мм. Арматурні випуски 18 кріплять за допомогою в'язального дроту в місцях контакту з горизонтальним арматурним стрижнем 8 і в місцях контакту загинів арматурних випусків 18 із покривною зварною дротяною сіткою 17. При цьому арматурні випуски 18 повинні розташовуватися вертикально, що досягається поворотом загинів арматурних випусків 18 навколо осі стрижнів цих арматурних випусків у напрямку зварної дротяної сітки 17 до контакту з нею. По прикріпленій до горизонтальних арматурних стрижнів 8 зварній дротяній сітці 17 виконують укладання проектного шару дрібнозернистого бетону 19 способом мокрого торкретування. Верхньою межею шару торкретбетону 19 є верх ізоляційного осердя 5 незнімної армованої опалубки стіни поверху (Фіг. 23, 25). У процесі торкретування в міру заповнення бетоном простору між ізоляційним сердечником 5 і горизонтальними арматурними стрижнями 8, знімні фіксатори 14 знімають, і вони можуть бути повторно застосовані при виконанні робіт на наступних захватках. Через 4-8 годин, залежно від температури повітря, тобто після остаточного схоплювання укладеного торкретбетону, в шарі торкретбетону 19 стіни і ізоляційному осерді 5 на всій захватці просвердлюють наскрізні отвори 20 під установку стяжних різьбових стрижнів 25 знімної частини опалубки (Фіг. 23, 25). При цьому не відбувається руйнування шару дрібнозернистого торкретбетону 19 при проходженні свердлом границі "торкретбетон-ізоляційне осердя". Дану операцію проводять на низьких оборотах електродриля свердлом з твердосплавним наконечником. Для виключення попадання свердла в стрижні горизонтальної арматури 8, 9, сполучні скоби 6, 7, арматурні випуски 2 або дріт сітки 17 цю операцію здійснюють за заздалегідь розрахованим і підготовленим шаблоном по мітках на фундаменті або стіні нижнього поверху, нанесених до початку укладання шару дрібнозернистого торкретбетону 19. Ця операція є завершальною у влаштуванні незнімної армованої опалубки несучих тришарових монолітних залізобетонних стін з тепло і/або звукоізолюючим шаром для багатоповерхових будівель і споруд. На Фіг. 25 показаний один з можливих варіантів облаштування несучого залізобетонного шару 28 монолітної тришарової залізобетонної стіни з тепло і/або звукоізоляційним осердям 5. Відмінна особливість цього варіанта є в тому, що виконаний шар торкретбетону 19 стіни після набору бетонному достатньої міцності може виконувати також і функції опалубки при влаштуванні несучого монолітного залізобетонного шару стіни 28. Для цього з боку просторового арматурного каркаса 21 встановлюються щити 23 знімної опалубки, які фіксують стяжними різьбовими стрижнями з гайками та шайбами 25, що проходять через наскрізні отвори 20 (Фіг. 26) у вже виконаних шарах 19, 5 стіни і у вертикальних стягуючих стійках 24 знімної опалубки. Для забезпечення проектної величини зовнішнього захисного шару бетону до установки щитів 23 знімної опалубки на далекі від ізоляційного осердя 5 горизонтальні арматурні стрижні 10 просторового арматурного каркаса 21 з кроком не більше 800 мм встановлюють пластикові фіксатори арматури 26. Одночасно знімають знімні фіксатори 14 арматури, встановлені під ближніми до ізоляційного осердя 5 горизонтальними арматурними стрижнями 9 просторового арматурного каркаса 21. Зтужавлений торкретбетон в залізобетонному шарі 19 стіни незнімної армованої опалубки защемляє всі сполучні скоби 6 і 7 і надійно фіксує просторовий каркас 21 від будь-яких можливих небажаних зрушень при виконанні всіх подальших операцій. Зняті знімні фіксатори 14 арматури можуть бути повторно застосовані при виробництві робіт на наступних захватках стіни, що зводиться. У верхній частині опалубки для несучого залізобетонного шару 28 стіни до початку укладання бетону також встановлюють арматурні випуски 27 (Фіг. 26), необхідні під час монтажу незнімної частини опалубки стін верхнього поверху, їх заводять кінцем, на якому є загин, вниз між ізоляційним осердям 5 і верхнім рядом ближніх до ізоляційного осердя 5 горизонтальних арматурних стрижнів 9 і кріплять за допомогою в'язального дроту до цих стрижнів. Форма, розміри арматурних випусків 27 і крок їх подовжнього розміщення такі ж, як і при установці арматурних випусків 18 в залізобетонному шарі 19 стіни. 7 UA 105461 U 5 10 15 20 25 30 35 40 45 50 55 Укладання бетону в підготовлену таким чином опалубку можна проводити після того, як торкретбетон в залізобетонному шарі 19 стіни набере мінімально необхідну міцність(не менше 50 % від проектної марки бетону), щоб не деформуватися і не розтріскатися під впливом напору бетонної суміші, що укладається. При правильному догляді за бетоном і створенні оптимального температурно-вологісного режиму при природному твердінні бетону таку міцність можна отримати в середньому за 5-6 днів. Це приблизно відповідає часу на виконання інших будівельних робіт на поверсі, таких як улаштування ненесучих стін і перегородок, улаштування сходових маршів і майданчиків, прокладка прихованих комунікацій, установка знімної частини опалубки для несучих стін, виконання комплексу підготовчих робіт з улаштування монолітного залізобетонного перекриття. У тому випадку, коли до моменту виконання перерахованих робіт бетон в шарі 19 стіни не встиг набрати необхідну міцність, а технологічна перерва в процесі зведення будівлі є вкрай небажаною, можна застосувати для продовження робіт з влаштування несучих тришарових монолітних залізобетонних стін інший варіант знімної опалубки, показаний на Фіг. 27. Він відрізняється від першого варіанта (Фіг. 25) тим, що з боку залізобетонного шару 19 стіни, що будується, також встановлюють щити опалубки 23, які в процесі укладання бетону компенсують натиск бетонної суміші, що укладається, на тонкий залізобетонний шар 19 стіни, усуваючи тим самим можливість деформацій і розтріскування цього шару. Укладання бетону здійснюють відповідно до чинних державних стандартів, а також будівельних нормативів і правил при зведенні монолітних несучих залізобетонних стін. Після розбирання знімної частини опалубки в готовій стіні залишаються наскрізні отвори 20 (Фіг. 28) від стяжних елементів, які можна використовувати для установки зовнішнього навісного риштовання при зведенні стін подальших поверхів. Перед виконанням оздоблювальних робіт ці отвори закладаються. Ту частину отворів 20, яка проходить через ізоляційний шар 5 стіни, закладають монтажною піною, а частини отвору, що проходять через залізобетонні шари 19, 28, зачеканюють цементно-піщаним розчином або дрібнозернистим бетоном. Представлений варіант улаштування тришарових монолітних залізобетонних несучих стін з тепло- і/або звукоізоляційним шаром для багатоповерхових будівель і споруд має ряд незаперечних переваг у порівнянні з усіма відомими аналогічними технологіями: 1) схема армування несучого шару стіни дозволяє проводити всі необхідні розрахунки стосовно несучої здатності на стадії проектування в повній відповідності з діючими, законодавчо затвердженими в Україні та країнах СНД, методиками; 2) технологія складання пропонованої незнімної опалубки і зведення на її основі несучих стін гранично проста і в порівнянні з аналогічними технологіями вимагає значно менше трудовитрат і матеріальних ресурсів; 3) при влаштуванні такої незнімної опалубки не потрібне якесь спеціальне обладнання або пристосування; 4) немає необхідності в утриманні окремого виробництва з виготовлення елементів незнімної армованої опалубки, всі нескладні операції підготовчого характеру можна виконувати безпосередньо на будмайданчику, поруч з місцем установки незнімної опалубки; 5) всі комплектуючі для складання незнімної армованої опалубки є у вільному продажу і сертифіковані для застосування в будівельному виробництві; 6) пропонована схема армування незнімної опалубки для несучих монолітних тришарових залізобетонних стін дає можливість установки цільних горизонтальних арматурних стрижнів при розмірах приміщень до 6 м без зайвих стикувань, що дозволяє істотно скоротити витрату арматурної сталі; 7) є можливість установки покривної зварної дротяної сітки великорозмірними картами або рулонної, що значно скорочує кількість стикувань сітки, та, відповідно, знижує трудовитрати, а також витрата сітки і в'язального дроту на перенапуск в місцях стикування; 8) повна відсутність будь-яких містків холоду по всій поверхні стін, незалежно від типу перекриття ізолюючий шар нерозривний і має однакову товщину на всіх ділянках стіни; 9) незалежний внутрішній залізобетонний несучий шар у складі тришарової монолітної залізобетонної стіни дозволяє не закривати бетоном ізоляційний шар у віконних і дверних отворах зовнішніх стін будівлі, що забезпечує безпосереднє прилягання коробок віконних і дверних заповнень прорізів до теплоізоляційного осердя стіни і тому місток холоду в такому варіанті просто не виникає; 10) незалежний зовнішній ненесучий залізобетонний шар у складі тришарової монолітної залізобетонної стіни дозволяє легко сформувати зовнішні чверті в отворах зовнішніх стін будівлі, що значно спрощує установку віконних і дверних заповнень; 8 UA 105461 U 2 5 10 11) вага 1 м готової монолітної тришарової несучої стіни, виконаної за пропонованим способом із застосуванням пропонованої незнімної опалубки нижче, ніж в існуючих п'ятишарових аналогів в залежності від поверховості будинку не менше ніж на 10-15 %, що зменшує загальну вагу будівлі, а відповідно веде до зниження витрат на влаштування фундаментів; 12) монолітні залізобетонні несучі тришарові стіни на відміну від збірних залізобетонних аналогів не мають міжпанельних стиків, відповідно, немає і пов'язаних з цим чималих витрат в процесі їх влаштування та експлуатації, пов'язаних з утепленням і гідроізоляцією; 2 13) вартість 1 м готової стіни, виконаної за пропонованим способом із застосуванням пропонованої незнімної опалубки, нижче, ніж у існуючих аналогів на 15-20 %, залежно від поверховості будівлі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 45 50 1. Незнімна армована опалубка для монолітних залізобетонних стін з тепло- і/або звукоізолюючим шаром, що містить осердя з тепло- і/або звукоізолюючого матеріалу і встановлену з одного його боку паралельно його поверхні за допомогою сполучних гнучких зв'язків, що проходять крізь нього, покривну зварну дротяну сітку, по якій нанесено шар торкретбетону, яка відрізняється тим, що сполучні гнучкі зв'язки виконані у вигляді скоб двох різних типорозмірів по довжині, які проходять крізь осердя з тепло- і/або звукоізолюючого матеріалу через виконані в ньому орієнтовані паралельно висоті наскрізні паралельні прорізи шириною, рівною ширині скоб по зовнішньому обміру, з утворенням вертикальних і горизонтальних рядів скоб з чергуванням вертикальних рядів коротких і довгих скоб, з одного боку осердя з тепло- і/або звукоізолюючого матеріалу утворений залізобетонний шар незнімної армованої опалубки, що складається з покривної зварної дротяної сітки, по якій нанесений шар торкретбетону, безпосерердньо приєднаної до зафіксованих на заданій відстані від поверхні осердя з тепло- і/або звукоізолюючого матеріалу горизонтальних арматурних стрижнів, просунутих крізь загини кожного горизонтального ряду скоб, що виступають з осердя з теплоі/або звукоізолюючого матеріалу, а з іншого боку осердя з тепло- і/або звукоізолюючого матеріалу утворений просторовий арматурний каркас з двох рядів вертикальних і двох рядів горизонтальних арматурних стрижнів таким чином, що перший ряд горизонтальних арматурних стрижнів просторового арматурного каркаса складається з горизонтальних арматурних стрижнів, просунутих крізь виступаючі із зверненого до просторового арматурного каркаса боку осердя з тепло- і/або звукоізолюючого матеріалу загини кожного горизонтального ряду коротких скоб, з установкою фіксаторів під горизонтальними арматурними стрижнями першого ряду горизонтальних стрижнів просторового арматурного каркаса по всій довжині в проміжках між загинами скоб, зовні до горизонтальних арматурних стрижнів першого ряду горизонтальних стрижнів просторового арматурного каркаса приєднані вертикальні арматурні стрижні, що складають перший ряд вертикальних арматурних стрижнів просторового арматурного каркаса, другий ряд горизонтальних арматурних стрижнів просторового арматурного каркаса складається з горизонтальних арматурних стрижнів, просунутих крізь виступаючі із зверненого до просторового арматурного каркаса боку сердечника з тепло- і/або звукоізолюючого матеріалу загини кожного горизонтального ряду довгих скоб, і зсередини до горизонтальних арматурних стрижнів другого ряду горизонтальних стрижнів просторового арматурного каркаса приєднані вертикальні арматурні стержні, що складають другий ряд вертикальних арматурних стрижнів просторового арматурного каркаса. 2. Незнімна армована опалубка за п. 1, яка відрізняється тим, що осердя з тепло- і/або звукоізолюючого матеріалу виконане зі щільно зістикованих плит з тепло- і/або звукоізолюючого матеріалу з виконаними в них рядами прорізів шириною, рівною ширині скоб по зовнішньому обміру. 3. Незнімна армована опалубка за п. 1 або за п. 2, яка відрізняється тим, що в шарі торкретбетону залізобетонного шару незнімної армованої опалубки і в осерді з тепло- і/або звукоізолюючого матеріалу виконані наскрізні отвори для стяжних елементів знімної опалубки, застосовуваної для улаштування несучого залізобетонного шару стіни. 9 UA 105461 U 10 UA 105461 U 11 UA 105461 U 12 UA 105461 U 13 UA 105461 U 14 UA 105461 U 15 UA 105461 U 16 UA 105461 U 17 UA 105461 U 18 UA 105461 U 19 UA 105461 U 20 UA 105461 U 21 UA 105461 U 22 UA 105461 U 23 UA 105461 U 24 UA 105461 U 25 UA 105461 U 26 UA 105461 U 27 UA 105461 U 28
