Незнімна опалубка монолітного перекриття

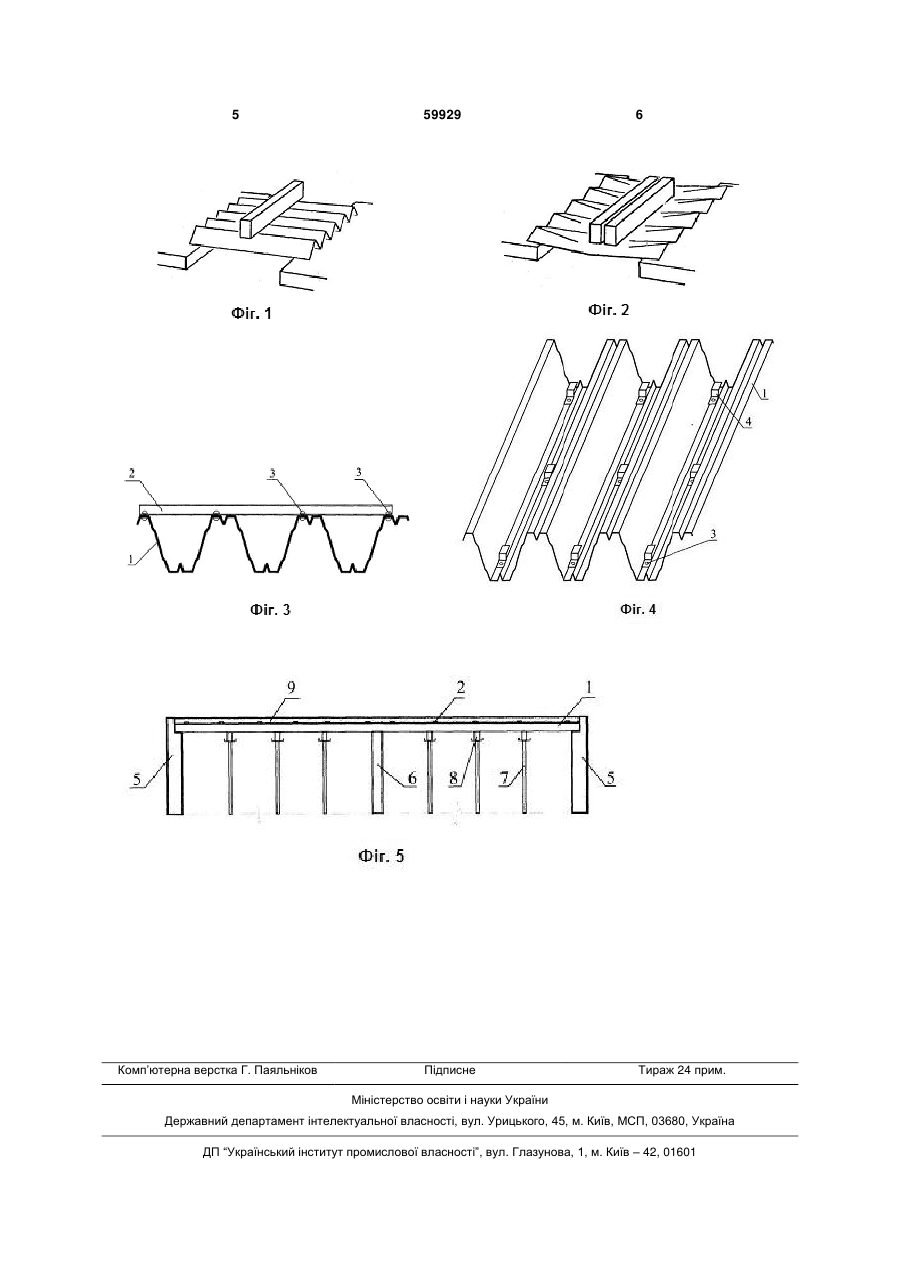

Незнімна опалубка монолітного перекриття, яка складається з профільованих сталевих листів і 3 5. Технічне рішення опалубки виключає додаткове армування каркасами перекриття, а зусилля розтягу в нижній зоні сприймається від навантаження тільки одним із двох профільованих настилів. При розробленні корисної моделі поставлено завдання - створити таку конструкцію опалубки, яка повною мірою враховувала б вищевказані вимоги до експлуатаційних характеристик зведених перекриттів (покриттів): зниження власної ваги, матеріалоємності, трудомісткості й вартості їх спорудження й реконструкції, в першу чергу, для малоповерхових житлових будинків. Поставлене завдання вирішується тим, що у запропонованій корисній моделі незнімна опалубка із сталевих листів профнастилу пропонується: а - виготовлятися з окремих листів профнастилу стандартних профілів, геометричні розміри яких приймаються залежно від величини прольоту (від З до 6 м) перекриття та ступеня корисного навантаження; б - підсилюватись окремими конструктивними елементами для забезпечення просторової стійкості та підвищення несучої здатності перекриття; в - уключати в роботу сталеві профільні листи по сприйманню зусиль розтягу в нижній зоні від корисного навантаження, що дозволяє зменшувати ступінь армування монолітних перекриттів; г - установлюватися при бетонуванні перекриттів таким чином, щоб згинальні прольоти були мінімальними. Опис корисної моделі пояснюється рисунками, де: на фіг. 1 представлено схематично несучу здатність складчастої конструкції (аналога листів профнастилу) від навантаження; на фіг. 2 наочно представлено втрату просторової стійкості складчастої конструкції від перевантаження; на фіг. З показано підсилення листів профнастилу окремими конструктивними елементами для забезпечення просторової стійкості й підвищення несучої здатності перекриття; на фіг. 4 показано схему розташування анкерних пластин; на фіг. 5 представлена схема встановлення незнімної опалубки при зведенні монолітного перекриття. Як видно з фіг. 1, листи профнастилу, що мають висоту профілю до 70 мм, не мають достатньої просторової жорсткості навіть при підготовці до проведення арматурних і бетонних робіт, тому потребують встановлення з частим кроком підтримуючих дерев'яних брусків і стійок. Для вирішення цієї технічної проблеми пропонується підвищити просторову жорсткість листів профнастилу 1 шляхом установленняу верхній площині на заклепках 3 металевих профілів 2 RTR 32 (див. фіг. 3). Як показали лабораторні випробування, таке запропоноване технічне рішення дозволило майже в 6 разів зменшити деформативність профілів 59929 4 та суттєво зменшити число підтримуючих опалубку балок і стійок в процесі встановлення опалубки. Поєднання в незнімній конструкції опалубки поздовжніх та поперечних ребер жорсткості зі сталевих елементів й включення їх в роботу по сприйманню корисного навантаження сприяє значною мірою підвищенню міцності монолітних залізобетонних перекриттів. Для включення в роботу сталевих профілів по сприйманню зусиль розтягу від корисного навантаження запропоновано в нижній зоні гофрованої опалубки 1 закріплювати на заклепках 3 спеціальні анкерні пластинки 4 (див. фіг. 4), що дозволяє зменшувати ступінь армування монолітних перекриттів. Пропонується встановлювати незнімну опалубку при двопрогінній схемі перекриття будівлі таким чином, щоб на середній стіні 6 профільні листи 1 були з'єднані по довжині, утворюючи таким чином нерозрізну балку 9 (див. фіг. 5). Листи опалубки 1 спираються на зовнішні стіни 5 та в середині прогонів на металеві стійки 7 та безпосередньо на дерев'яні бруски 8. Згинальні моменти в середині прольотів при такій конструктивній 2 схемі мають значення M=0,07qL , що нижче ніж 2 при двошарнірній конструктивній схемі M=qL /8. Таким чином, запропонована конструкція незнімної опалубки дозволяє: за рахунок часторебристої структури значно знизити власну масу монолітних перекриттів; значно підвищити просторову жорсткість (у 6 разів) листів профнастилу в якості основного складового елемента незнімної опалубки; підвищити міцність монолітних залізобетонних перекриттів за рахунок включення в роботу поздовжніх та поперечних ребер жорсткості зі сталевих елементів опалубки; забезпечити спільну роботу бетону і сталевих листів по сприйманню зусиль розтягу в нижній зоні від корисного навантаження, що дозволяє значно зменшити ступінь армування монолітних перекриттів; суттєво знизити матеріалоємність улаштування незнімної опалубки монолітних перекриттів за рахунок використання профільних сталевих листів товщиною 0,8 - 1,0 мм, встановлення в проектне положення опалубки з меншим числом підтримуючих балок 8 і стійок 7 (див. фіг. 5). Джерела інформації: 1. Барашников А.Я., Будинкова Л.М., Кузнецов Л.В. та ін., за редакцією А.Я. Барашникова. Залізобетонні конструкції. - К. : Вища школа, 1995. -591 с, іл. 2. Опалубка з профільованою листовою арматурою (Авт. свид. № 709772, кл. Е 04 В 5/40, опубл. в Бюл. № 2, 1980 г.) 3. Монолітне залізобетонне перекриття з незнімною опалубкою із сталевих листів профнастилу системи "ХОЛОРИБ" (Франція). Шебетьен Д. Легкие конструкции в строительстве/ Пер. с англ. М.С. Школьникова. - М. : Стройиздат, 1983. -332с, ил. 4. Незнімна опалубка (патент № 58278 А). 5 Комп’ютерна верстка Г. Паяльніков 59929 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
