Незнімна опалубка

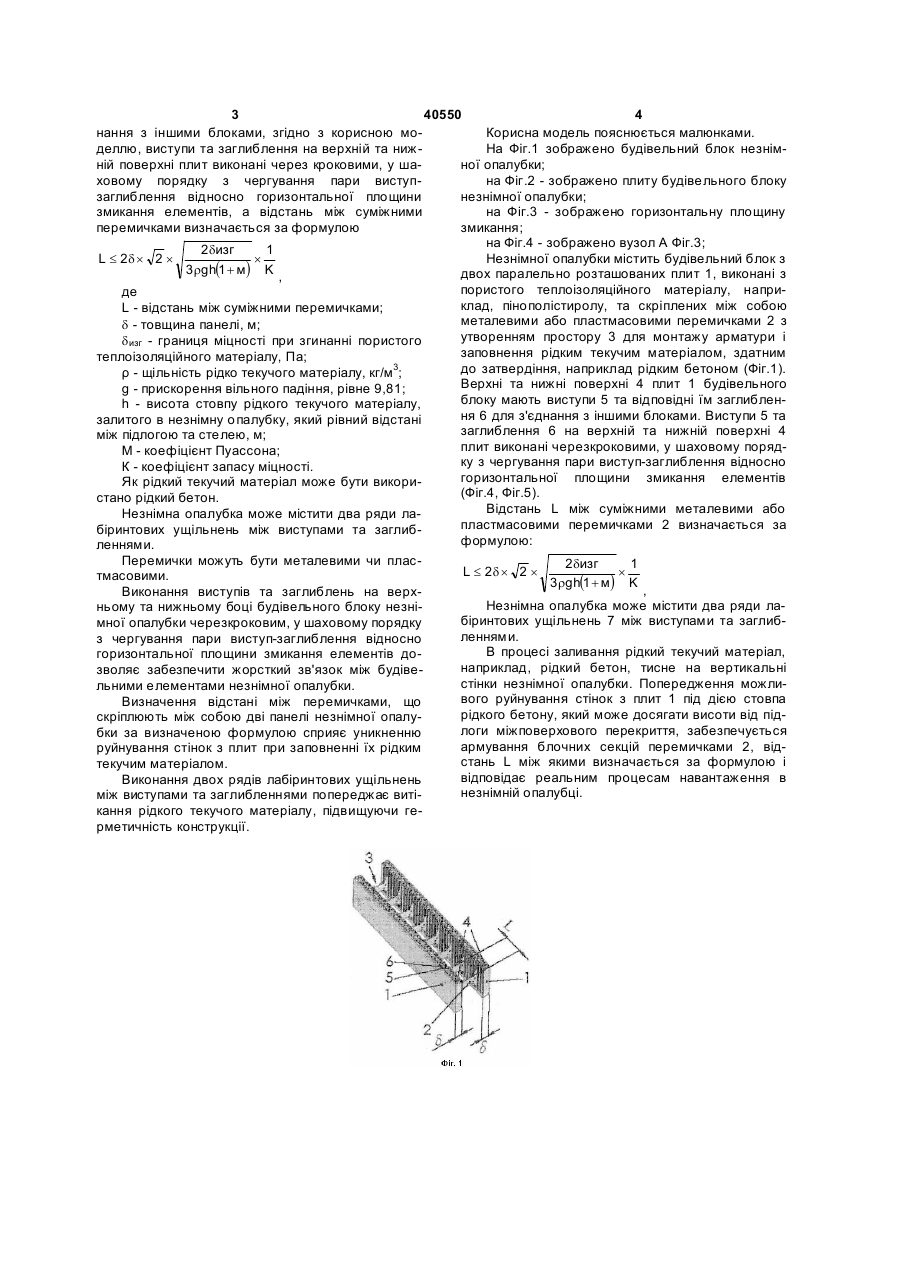

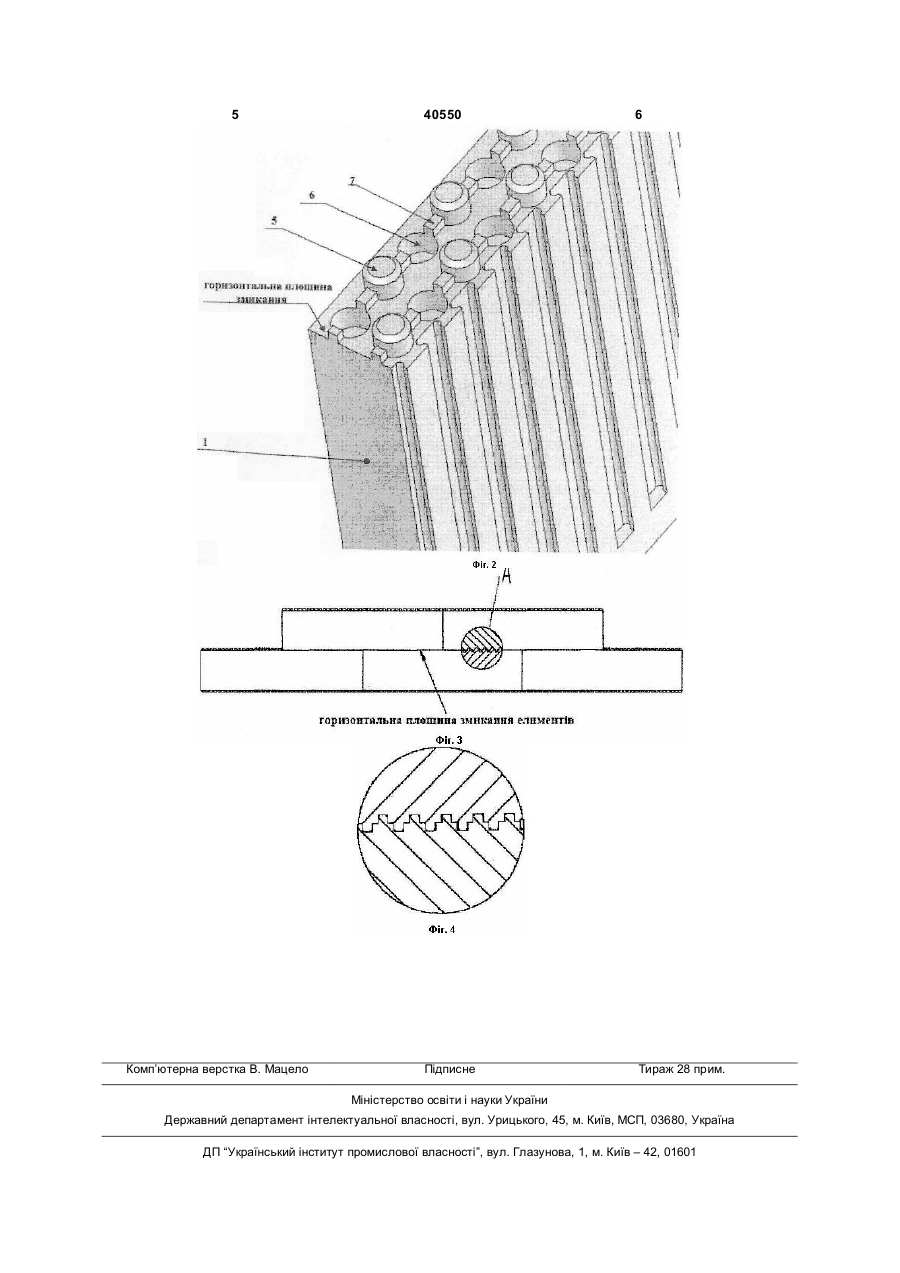

1. Незнімна опалубка, що містить будівельний блок із двох паралельно розташованих плит, виконаних з пінополістиролу та скріплених між собою перемичками, при цьому верхні та нижні поверхні плит мають виступи та відповідні їм заглиблення для з'єднання з іншими блоками, яка відрізняється тим, що виступи та заглиблення на верхній та нижній поверхнях плит виконані черезкроковими, у шаховому порядку з чергуванням пари виступзаглиблення відносно горизонтальної площини змикання елементів, а відстань між суміжними перемичками визначається за формулою: 2 (19) 1 3 40550 4 нання з іншими блоками, згідно з корисною моКорисна модель пояснюється малюнками. деллю, виступи та заглиблення на верхній та нижНа Фіг.1 зображено будівельний блок незнімній поверхні плит виконані через кроковими, у шаної опалубки; ховому порядку з чергування пари виступна Фіг.2 - зображено плиту будівельного блоку заглиблення відносно горизонтальної площини незнімної опалубки; змикання елементів, а відстань між суміжними на Фіг.3 - зображено горизонтальну площину перемичками визначається за формулою змикання; на Фіг.4 - зображено вузол А Фіг.3; 2 dизг 1 L £ 2d ´ 2 ´ ´ Незнімної опалубки містить будівельний блок з 3 rgh(1 + м) K двох паралельно розташованих плит 1, виконані з , пористого теплоізоляційного матеріалу, наприде клад, пінополістиролу, та скріплених між собою L - відстань між суміжними перемичками; металевими або пластмасовими перемичками 2 з d - товщина панелі, м; утворенням простору 3 для монтажу арматури і d изг - границя міцності при згинанні пористого заповнення рідким текучим матеріалом, здатним теплоізоляційного матеріалу, Па; до затвердіння, наприклад рідким бетоном (Фіг.1). ρ - щільність рідко текучого матеріалу, кг/м3; Верхні та нижні поверхні 4 плит 1 будівельного g - прискорення вільного падіння, рівне 9,81; блоку мають виступи 5 та відповідні їм заглибленh - висота стовпу рідкого текучого матеріалу, ня 6 для з'єднання з іншими блоками. Виступи 5 та залитого в незнімну опалубку, який рівний відстані заглиблення 6 на верхній та нижній поверхні 4 між підлогою та стелею, м; плит виконані черезкроковими, у шаховому порядМ - коефіцієнт Пуассона; ку з чергування пари виступ-заглиблення відносно К - коефіцієнт запасу міцності. горизонтальної площини змикання елементів Як рідкий текучий матеріал може бути викори(Фіг.4, Фіг.5). стано рідкий бетон. Відстань L між суміжними металевими або Незнімна опалубка може містити два ряди лапластмасовими перемичками 2 визначається за біринтових ущільнень між виступами та заглибформулою: леннями. Перемички можуть бути металевими чи плас2 dизг 1 L £ 2d ´ 2 ´ ´ тмасовими. 3 rgh(1 + м) K , Виконання виступів та заглиблень на верхНезнімна опалубка може містити два ряди ланьому та нижньому боці будівельного блоку незнібіринтових ущільнень 7 між виступами та заглибмної опалубки черезкроковим, у шаховому порядку леннями. з чергування пари виступ-заглиблення відносно В процесі заливання рідкий текучий матеріал, горизонтальної площини змикання елементів донаприклад, рідкий бетон, тисне на вертикальні зволяє забезпечити жорсткий зв'язок між будівестінки незнімної опалубки. Попередження можлильними елементами незнімної опалубки. вого руйнування стінок з плит 1 під дією стовпа Визначення відстані між перемичками, що рідкого бетону, який може досягати висоти від підскріплюють між собою дві панелі незнімної опалулоги міжповерхового перекриття, забезпечується бки за визначеною формулою сприяє уникненню армування блочних секцій перемичками 2, відруйнування стінок з плит при заповненні їх рідким стань L між якими визначається за формулою і текучим матеріалом. відповідає реальним процесам навантаження в Виконання двох рядів лабіринтових ущільнень незнімній опалубці. між виступами та заглибленнями попереджає витікання рідкого текучого матеріалу, підвищуючи герметичність конструкції. 5 Комп’ютерна верстка В. Мацело 40550 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
