Структура надання множини несучих

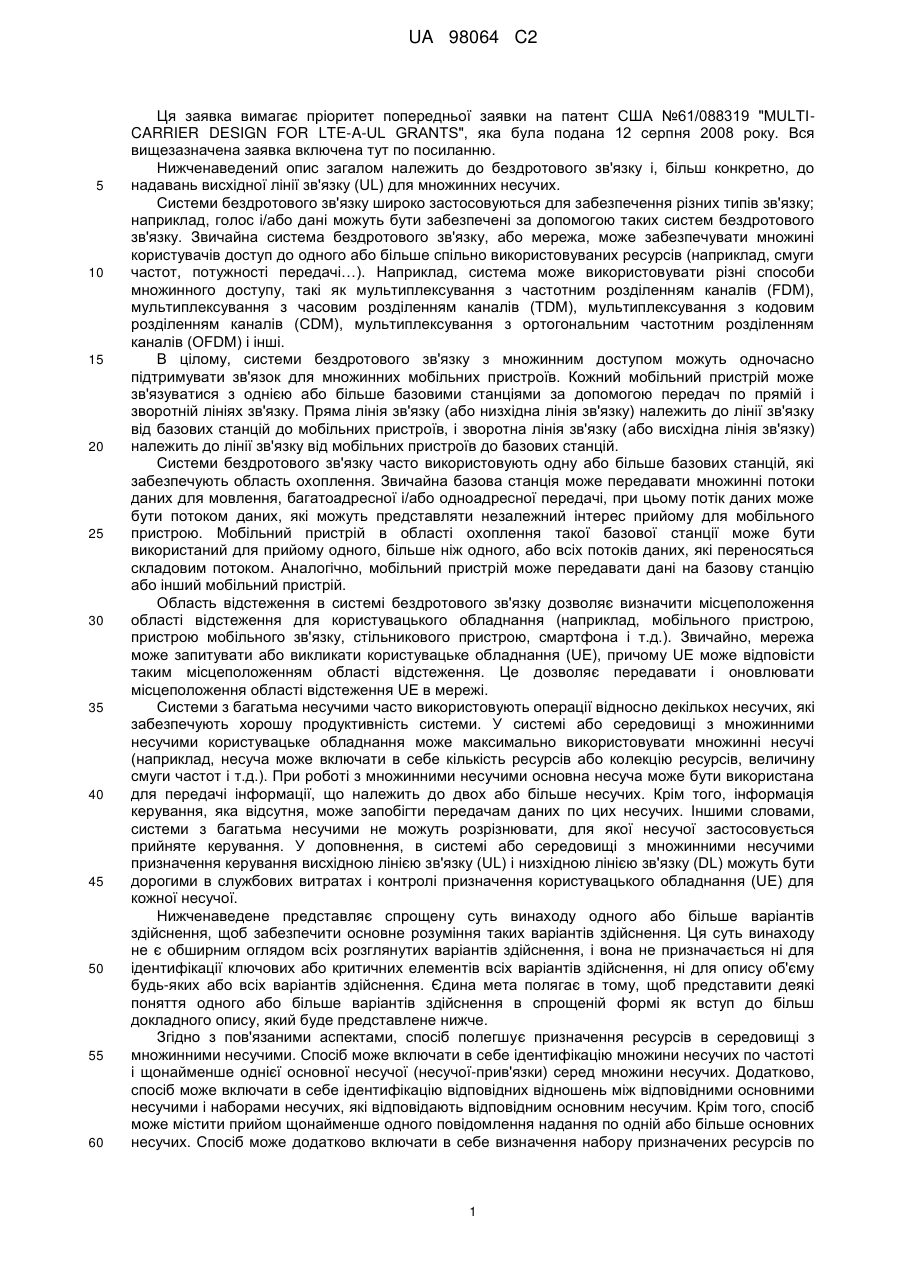

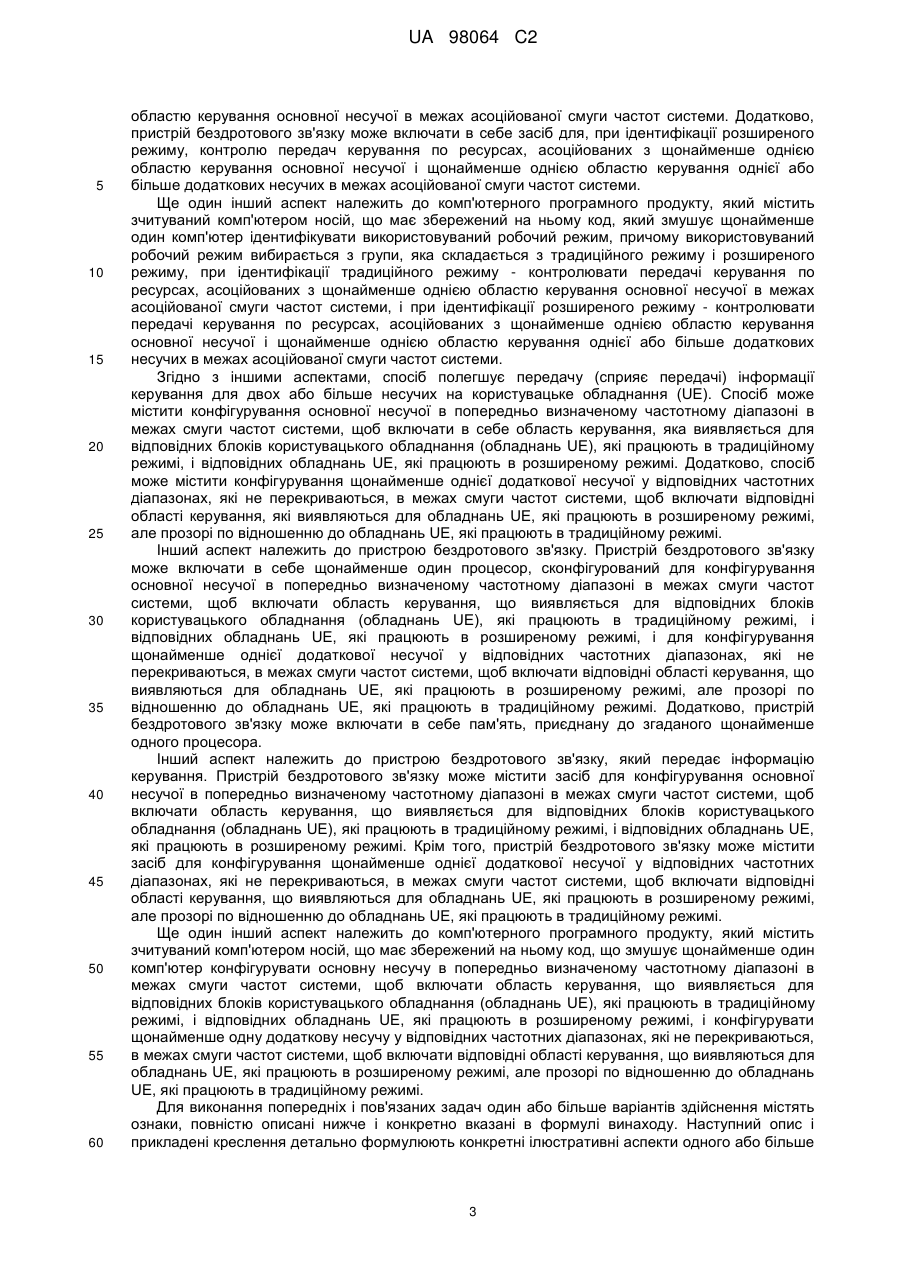

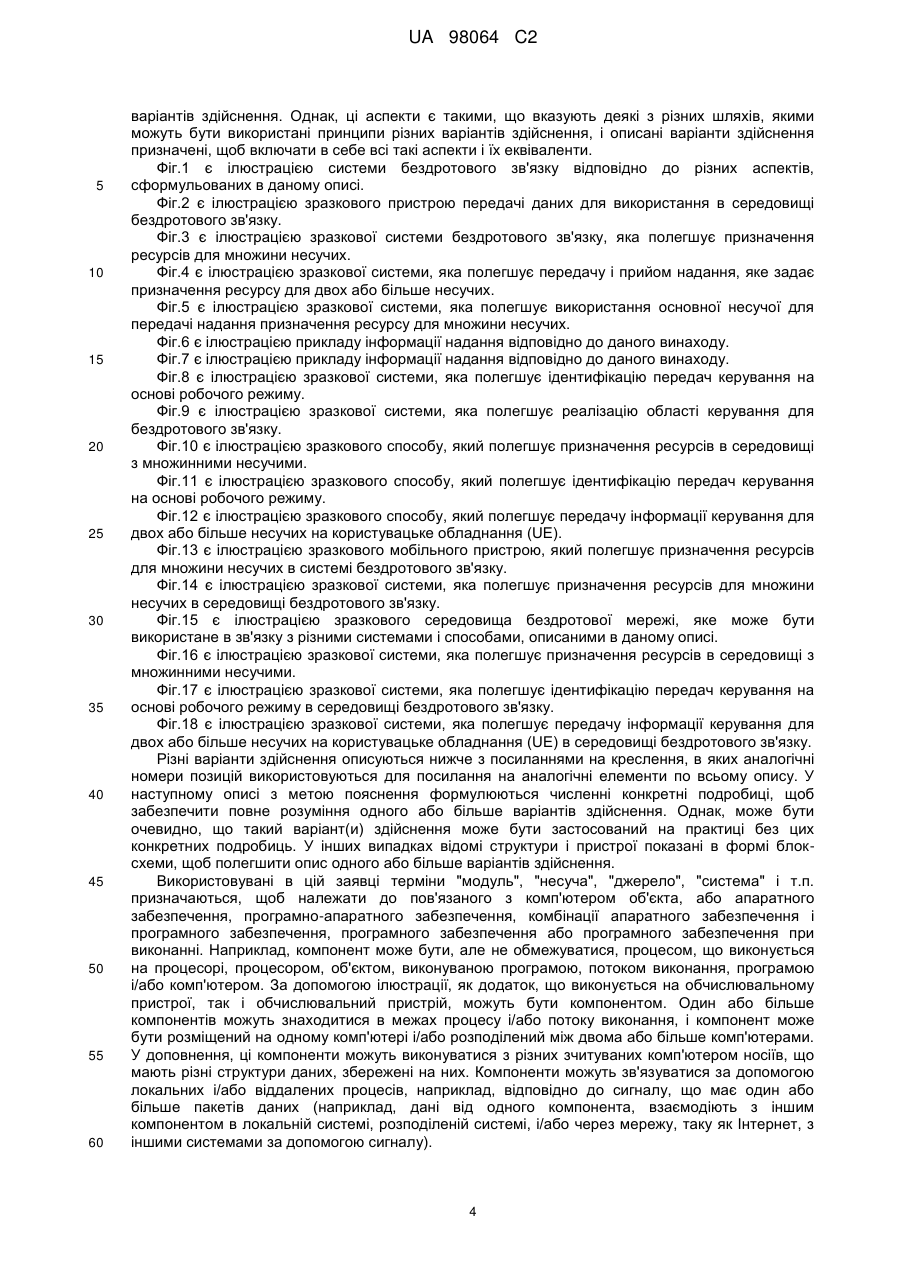

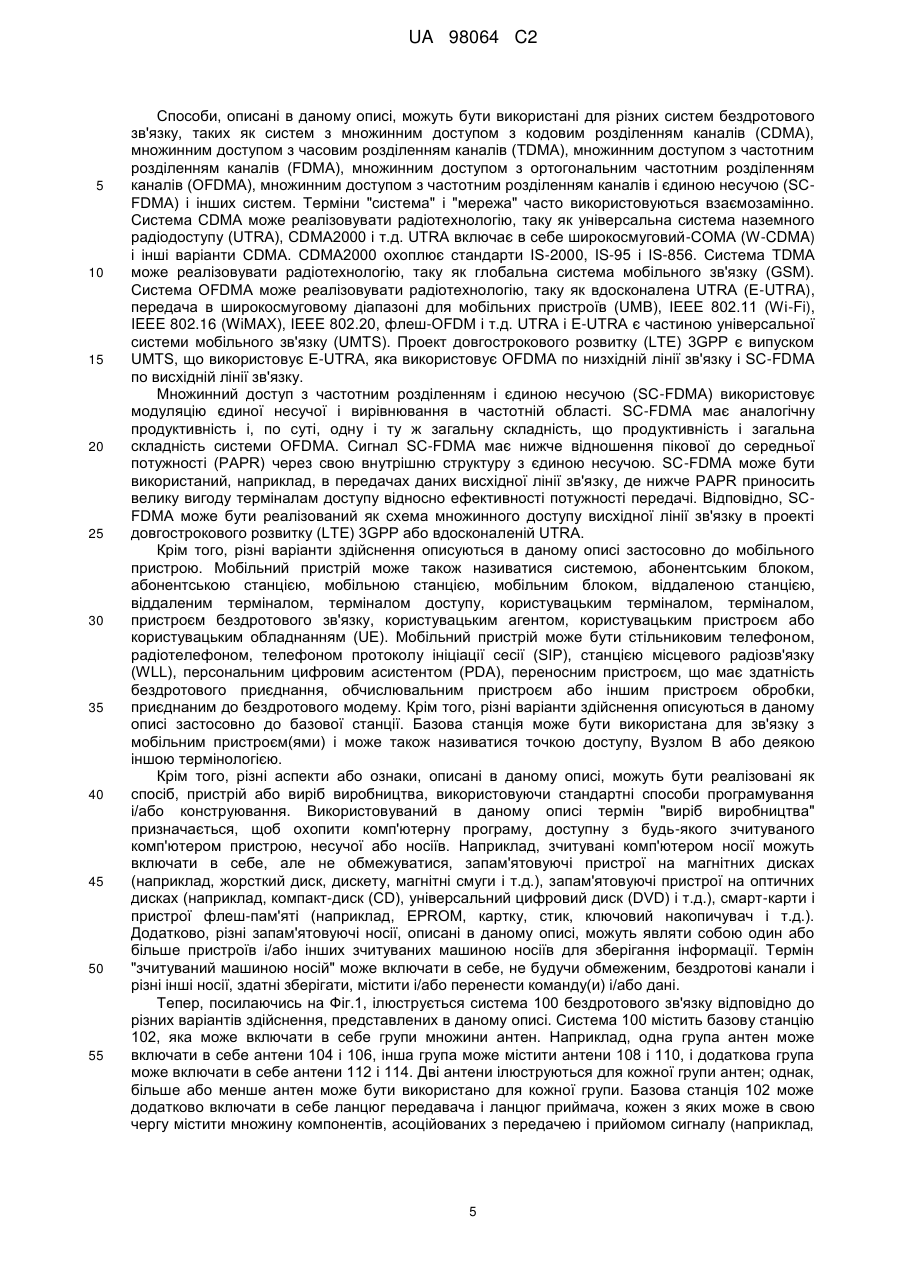

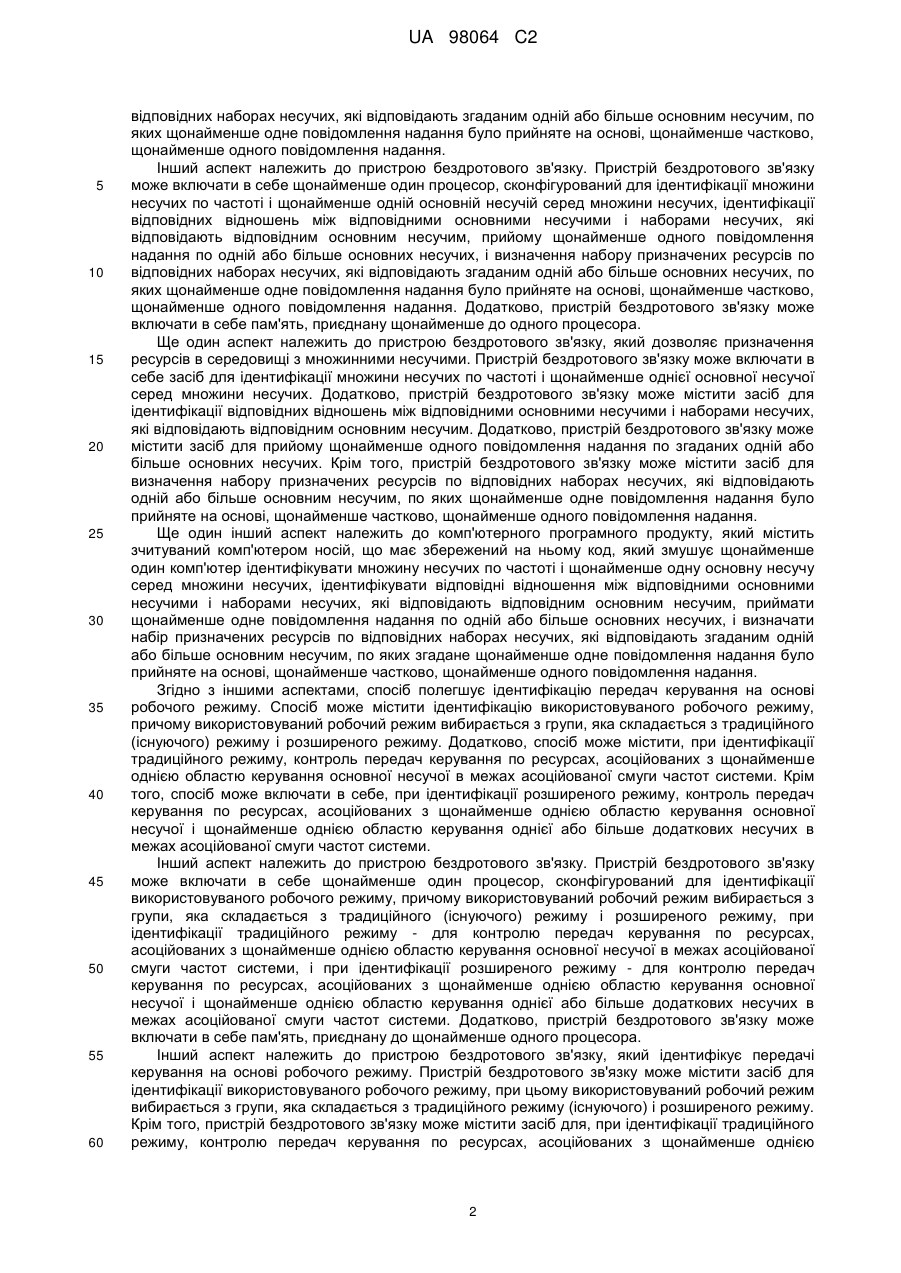

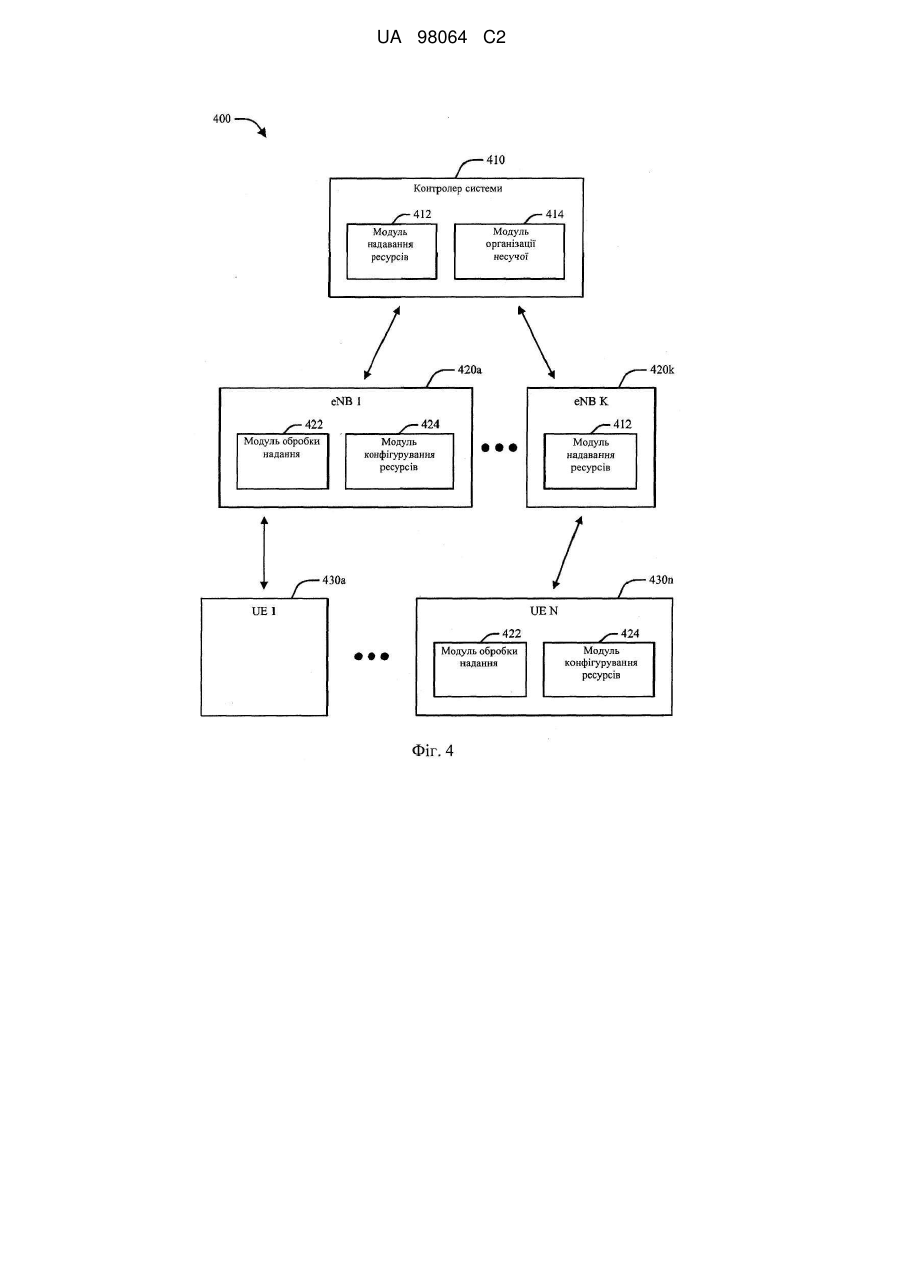

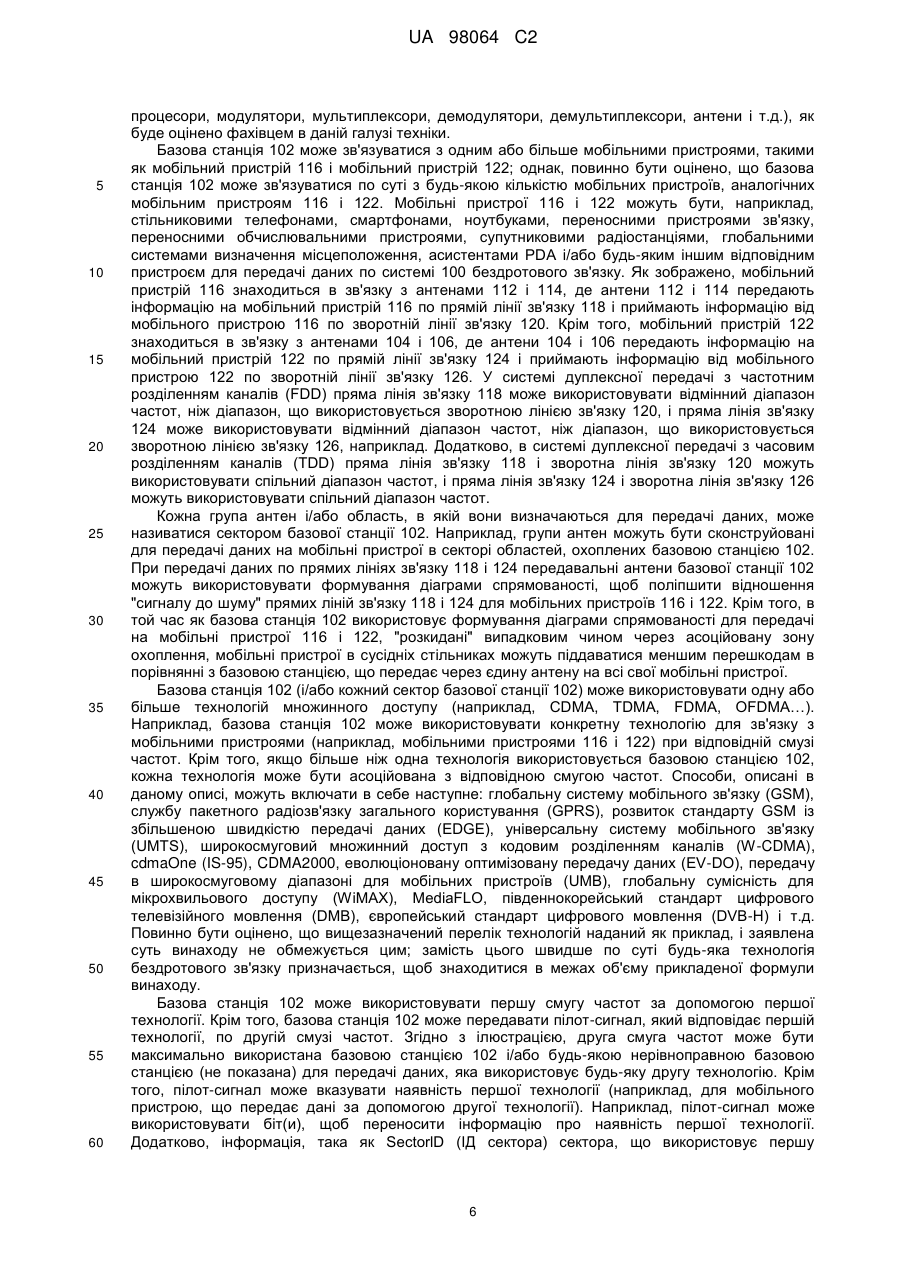

Реферат: Описуються системи і способи, які полегшують призначення ресурсів для основної несучої і додаткової несучої з повідомленням надання. Повідомлення надання, передане з основної несучої, може включати в себе інформацію ресурсів множини несучих. Крім того, системи і способи полегшують ідентифікацію інформації керування для основної несучої і/або додаткової несучої на основі робочого режиму, причому робочий режим є традиційним режимом або розширеним режимом. На основі робочого режиму конкретні ресурси, асоційовані з областями керування, контролюються відносно інформації керування для відповідної(их) основної(их) несучої(их) або додаткової(их) несучої(их). UA 98064 C2 (12) UA 98064 C2 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця заявка вимагає пріоритет попередньої заявки на патент США №61/088319 "MULTICARRIER DESIGN FOR LTE-A-UL GRANTS", яка була подана 12 серпня 2008 року. Вся вищезазначена заявка включена тут по посиланню. Нижченаведений опис загалом належить до бездротового зв'язку і, більш конкретно, до надавань висхідної лінії зв'язку (UL) для множинних несучих. Системи бездротового зв'язку широко застосовуються для забезпечення різних типів зв'язку; наприклад, голос і/або дані можуть бути забезпечені за допомогою таких систем бездротового зв'язку. Звичайна система бездротового зв'язку, або мережа, може забезпечувати множині користувачів доступ до одного або більше спільно використовуваних ресурсів (наприклад, смуги частот, потужності передачі…). Наприклад, система може використовувати різні способи множинного доступу, такі як мультиплексування з частотним розділенням каналів (FDM), мультиплексування з часовим розділенням каналів (TDM), мультиплексування з кодовим розділенням каналів (CDM), мультиплексування з ортогональним частотним розділенням каналів (OFDM) і інші. В цілому, системи бездротового зв'язку з множинним доступом можуть одночасно підтримувати зв'язок для множинних мобільних пристроїв. Кожний мобільний пристрій може зв'язуватися з однією або більше базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до мобільних пристроїв, і зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від мобільних пристроїв до базових станцій. Системи бездротового зв'язку часто використовують одну або більше базових станцій, які забезпечують область охоплення. Звичайна базова станція може передавати множинні потоки даних для мовлення, багатоадресної і/або одноадресної передачі, при цьому потік даних може бути потоком даних, які можуть представляти незалежний інтерес прийому для мобільного пристрою. Мобільний пристрій в області охоплення такої базової станції може бути використаний для прийому одного, більше ніж одного, або всіх потоків даних, які переносяться складовим потоком. Аналогічно, мобільний пристрій може передавати дані на базову станцію або інший мобільний пристрій. Область відстеження в системі бездротового зв'язку дозволяє визначити місцеположення області відстеження для користувацького обладнання (наприклад, мобільного пристрою, пристрою мобільного зв'язку, стільникового пристрою, смартфона і т.д.). Звичайно, мережа може запитувати або викликати користувацьке обладнання (UE), причому UE може відповісти таким місцеположенням області відстеження. Це дозволяє передавати і оновлювати місцеположення області відстеження UE в мережі. Системи з багатьма несучими часто використовують операції відносно декількох несучих, які забезпечують хорошу продуктивність системи. У системі або середовищі з множинними несучими користувацьке обладнання може максимально використовувати множинні несучі (наприклад, несуча може включати в себе кількість ресурсів або колекцію ресурсів, величину смуги частот і т.д.). При роботі з множинними несучими основна несуча може бути використана для передачі інформації, що належить до двох або більше несучих. Крім того, інформація керування, яка відсутня, може запобігти передачам даних по цих несучих. Іншими словами, системи з багатьма несучими не можуть розрізнювати, для якої несучої застосовується прийняте керування. У доповнення, в системі або середовищі з множинними несучими призначення керування висхідною лінією зв'язку (UL) і низхідною лінією зв'язку (DL) можуть бути дорогими в службових витратах і контролі призначення користувацького обладнання (UE) для кожної несучої. Нижченаведене представляє спрощену суть винаходу одного або більшеваріантів здійснення, щоб забезпечити основне розуміння таких варіантів здійснення. Ця суть винаходу не є обширним оглядом всіх розглянутих варіантів здійснення, і вона не призначається ні для ідентифікації ключових або критичних елементів всіх варіантів здійснення, ні для опису об'єму будь-яких або всіх варіантів здійснення. Єдина мета полягає в тому, щоб представити деякі поняття одного або більше варіантів здійснення в спрощеній формі як вступ до більш докладного опису, який буде представлене нижче. Згідно з пов'язаними аспектами, спосіб полегшує призначення ресурсів в середовищі з множинними несучими. Спосіб може включати в себе ідентифікацію множини несучих по частоті і щонайменше однієї основної несучої (несучої-прив'язки) серед множини несучих. Додатково, спосіб може включати в себе ідентифікацію відповідних відношень між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим. Крім того, спосіб може містити прийом щонайменше одного повідомлення надання по одній або більше основних несучих. Спосіб може додатково включати в себе визначення набору призначених ресурсів по 1 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідних наборах несучих, які відповідають згаданим одній або більше основним несучим, по яких щонайменше одне повідомлення надання було прийняте на основі, щонайменше частково, щонайменше одного повідомлення надання. Інший аспект належить до пристрою бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе щонайменше один процесор, сконфігурований для ідентифікації множини несучих по частоті і щонайменше одній основній несучій серед множини несучих, ідентифікації відповідних відношень між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим, прийому щонайменше одного повідомлення надання по одній або більше основних несучих, і визначення набору призначених ресурсів по відповідних наборах несучих, які відповідають згаданим одній або більше основних несучих, по яких щонайменше одне повідомлення надання було прийняте на основі, щонайменше частково, щонайменше одного повідомлення надання. Додатково, пристрій бездротового зв'язку може включати в себе пам'ять, приєднану щонайменше до одного процесора. Ще один аспект належить до пристрою бездротового зв'язку, який дозволяє призначення ресурсів в середовищі з множинними несучими. Пристрій бездротового зв'язку може включати в себе засіб для ідентифікації множини несучих по частоті і щонайменше однієї основної несучої серед множини несучих. Додатково, пристрій бездротового зв'язку може містити засіб для ідентифікації відповідних відношень між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим. Додатково, пристрій бездротового зв'язку може містити засіб для прийому щонайменше одного повідомлення надання по згаданих одній або більше основних несучих. Крім того, пристрій бездротового зв'язку може містити засіб для визначення набору призначених ресурсів по відповідних наборах несучих, які відповідають одній або більше основним несучим, по яких щонайменше одне повідомлення надання було прийняте на основі, щонайменше частково, щонайменше одного повідомлення надання. Ще один інший аспект належить до комп'ютерного програмного продукту, який містить зчитуваний комп'ютером носій, що має збережений на ньому код, який змушує щонайменше один комп'ютер ідентифікувати множину несучих по частоті і щонайменше одну основну несучу серед множини несучих, ідентифікувати відповідні відношення між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим, приймати щонайменше одне повідомлення надання по одній або більше основних несучих, і визначати набір призначених ресурсів по відповідних наборах несучих, які відповідають згаданим одній або більше основним несучим, по яких згадане щонайменше одне повідомлення надання було прийняте на основі, щонайменше частково, щонайменше одного повідомлення надання. Згідно з іншими аспектами, спосіб полегшує ідентифікацію передач керування на основі робочого режиму. Спосіб може містити ідентифікацію використовуваного робочого режиму, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного (існуючого) режиму і розширеного режиму. Додатково, спосіб може містити, при ідентифікації традиційного режиму, контроль передач керування по ресурсах, асоційованих зщонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи. Крім того, спосіб може включати в себе, при ідентифікації розширеного режиму, контроль передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи. Інший аспект належить до пристрою бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе щонайменше один процесор, сконфігурований для ідентифікації використовуваного робочого режиму, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного (існуючого) режиму і розширеного режиму, при ідентифікації традиційного режиму - для контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи, і при ідентифікації розширеного режиму - для контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи. Додатково, пристрій бездротового зв'язку може включати в себе пам'ять, приєднану до щонайменше одного процесора. Інший аспект належить до пристрою бездротового зв'язку, який ідентифікує передачі керування на основі робочого режиму. Пристрій бездротового зв'язку може містити засіб для ідентифікації використовуваного робочого режиму, при цьому використовуваний робочий режим вибирається з групи, яка складається з традиційного режиму (існуючого) і розширеного режиму. Крім того, пристрій бездротового зв'язку може містити засіб для, при ідентифікації традиційного режиму, контролю передач керування по ресурсах, асоційованих з щонайменше однією 2 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 областю керування основної несучої в межах асоційованої смуги частот системи. Додатково, пристрій бездротового зв'язку може включати в себе засіб для, при ідентифікації розширеного режиму, контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи. Ще один інший аспект належить до комп'ютерного програмного продукту, який містить зчитуваний комп'ютером носій, що має збережений на ньому код, який змушує щонайменше один комп'ютер ідентифікувати використовуваний робочий режим, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного режиму і розширеного режиму, при ідентифікації традиційного режиму - контролювати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи, і при ідентифікації розширеного режиму - контролювати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи. Згідно з іншими аспектами, спосіб полегшує передачу (сприяє передачі) інформації керування для двох або більше несучих на користувацьке обладнання (UE). Спосіб може містити конфігурування основної несучої в попередньо визначеному частотному діапазоні в межах смуги частот системи, щоб включати в себе область керування, яка виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних обладнань UE, які працюють в розширеному режимі. Додатково, спосіб може містити конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в межах смуги частот системи, щоб включати відповідні області керування, які виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі по відношенню до обладнань UE, які працюють в традиційному режимі. Інший аспект належить до пристрою бездротового зв'язку. Пристрій бездротового зв'язку може включати в себе щонайменше один процесор, сконфігурований для конфігурування основної несучої в попередньо визначеному частотному діапазоні в межах смуги частот системи, щоб включати область керування, що виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних обладнань UE, які працюють в розширеному режимі, і для конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в межах смуги частот системи, щоб включати відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі по відношенню до обладнань UE, які працюють в традиційному режимі. Додатково, пристрій бездротового зв'язку може включати в себе пам'ять, приєднану до згаданого щонайменше одного процесора. Інший аспект належить до пристрою бездротового зв'язку, який передає інформацію керування. Пристрій бездротового зв'язку може містити засіб для конфігурування основної несучої в попередньо визначеному частотному діапазоні в межах смуги частот системи, щоб включати область керування, що виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних обладнань UE, які працюють в розширеному режимі. Крім того, пристрій бездротового зв'язку може містити засіб для конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в межах смуги частот системи, щоб включати відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі по відношенню до обладнань UE, які працюють в традиційному режимі. Ще один інший аспект належить до комп'ютерного програмного продукту, який містить зчитуваний комп'ютером носій, що має збережений на ньому код, що змушує щонайменше один комп'ютер конфігурувати основну несучу в попередньо визначеному частотному діапазоні в межах смуги частот системи, щоб включати область керування, що виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних обладнань UE, які працюють в розширеному режимі, і конфігурувати щонайменше одну додаткову несучу у відповідних частотних діапазонах, які не перекриваються, в межах смуги частот системи, щоб включати відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі по відношенню до обладнань UE, які працюють в традиційному режимі. Для виконання попередніх і пов'язаних задач один або більше варіантів здійснення містять ознаки, повністю описані нижче і конкретно вказані в формулі винаходу. Наступний опис і прикладені креслення детально формулюють конкретні ілюстративні аспекти одного або більше 3 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантів здійснення. Однак, ці аспекти є такими, що вказують деякі з різних шляхів, якими можуть бути використані принципи різних варіантів здійснення, і описані варіанти здійснення призначені, щоб включати в себе всі такі аспекти і їх еквіваленти. Фіг.1 є ілюстрацією системи бездротового зв'язку відповідно до різних аспектів, сформульованих в даному описі. Фіг.2 є ілюстрацією зразкового пристрою передачі даних для використання в середовищі бездротового зв'язку. Фіг.3 є ілюстрацією зразкової системи бездротового зв'язку, яка полегшує призначення ресурсів для множини несучих. Фіг.4 є ілюстрацією зразкової системи, яка полегшує передачу і прийом надання, яке задає призначення ресурсу для двох або більше несучих. Фіг.5 є ілюстрацією зразкової системи, яка полегшує використання основної несучої для передачі надання призначення ресурсу для множини несучих. Фіг.6 є ілюстрацією прикладу інформації надання відповідно до даного винаходу. Фіг.7 є ілюстрацією прикладу інформації надання відповідно до даного винаходу. Фіг.8 є ілюстрацією зразкової системи, яка полегшує ідентифікацію передач керування на основі робочого режиму. Фіг.9 є ілюстрацією зразкової системи, яка полегшує реалізацію області керування для бездротового зв'язку. Фіг.10 є ілюстрацією зразкового способу, який полегшує призначення ресурсів в середовищі з множинними несучими. Фіг.11 є ілюстрацією зразкового способу, який полегшує ідентифікацію передач керування на основі робочого режиму. Фіг.12 є ілюстрацією зразкового способу, який полегшує передачу інформації керування для двох або більше несучих на користувацьке обладнання (UE). Фіг.13 є ілюстрацією зразкового мобільного пристрою, який полегшує призначення ресурсів для множини несучих в системі бездротового зв'язку. Фіг.14 є ілюстрацією зразкової системи, яка полегшує призначення ресурсів для множини несучих в середовищі бездротового зв'язку. Фіг.15 є ілюстрацією зразкового середовища бездротової мережі, яке може бути використане в зв'язку з різними системами і способами, описаними в даному описі. Фіг.16 є ілюстрацією зразкової системи, яка полегшує призначення ресурсів в середовищі з множинними несучими. Фіг.17 є ілюстрацією зразкової системи, яка полегшує ідентифікацію передач керування на основі робочого режиму в середовищі бездротового зв'язку. Фіг.18 є ілюстрацією зразкової системи, яка полегшує передачу інформації керування для двох або більше несучих на користувацьке обладнання (UE) в середовищі бездротового зв'язку. Різні варіанти здійснення описуються нижче з посиланнями на креслення, в яких аналогічні номери позицій використовуються для посилання на аналогічні елементи по всьому опису. У наступному описі з метою пояснення формулюються численні конкретні подробиці, щоб забезпечити повне розуміння одного або більше варіантів здійснення. Однак, може бути очевидно, що такий варіант(и) здійснення може бути застосований на практиці без цих конкретних подробиць. У інших випадках відомі структури і пристрої показані в формі блоксхеми, щоб полегшити опис одного або більше варіантів здійснення. Використовувані в цій заявці терміни "модуль", "несуча", "джерело", "система" і т.п. призначаються, щоб належати до пов'язаного з комп'ютером об'єкта, або апаратного забезпечення, програмно-апаратного забезпечення, комбінації апаратного забезпечення і програмного забезпечення, програмного забезпечення або програмного забезпечення при виконанні. Наприклад, компонент може бути, але не обмежуватися, процесом, що виконується на процесорі, процесором, об'єктом, виконуваною програмою, потоком виконання, програмою і/або комп'ютером. За допомогою ілюстрації, як додаток, що виконується на обчислювальному пристрої, так і обчислювальний пристрій, можуть бути компонентом. Один або більше компонентів можуть знаходитися в межах процесу і/або потоку виконання, і компонент може бути розміщений на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. У доповнення, ці компоненти можуть виконуватися з різних зчитуваних комп'ютером носіїв, що мають різні структури даних, збережені на них. Компоненти можуть зв'язуватися за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, дані від одного компонента, взаємодіють з іншим компонентом в локальній системі, розподіленій системі, і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу). 4 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 Способи, описані в даному описі, можуть бути використані для різних систем бездротового зв'язку, таких як систем з множинним доступом з кодовим розділенням каналів (CDMA), множинним доступом з часовим розділенням каналів (TDMA), множинним доступом з частотним розділенням каналів (FDMA), множинним доступом з ортогональним частотним розділенням каналів (OFDMA), множинним доступом з частотним розділенням каналів і єдиною несучою (SCFDMA) і інших систем. Терміни "система" і "мережа" часто використовуються взаємозамінно. Система CDMA може реалізовувати радіотехнологію, таку як універсальна система наземного радіодоступу (UTRA), CDMA2000 і т.д. UTRA включає в себе широкосмуговий-СОМА (W-CDMA) і інші варіанти CDMA. CDMA2000 охоплює стандарти IS-2000, IS-95 і IS-856. Система TDMA може реалізовувати радіотехнологію, таку як глобальна система мобільного зв'язку (GSM). Система OFDMA може реалізовувати радіотехнологію, таку як вдосконалена UTRA (E-UTRA), передача в широкосмуговому діапазоні для мобільних пристроїв (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, флеш-OFDM і т.д. UTRA i E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Проект довгострокового розвитку (LTE) 3GPP є випуском UMTS, що використовує E-UTRA, яка використовує OFDMA по низхідній лінії зв'язку і SC-FDMA по висхідній лінії зв'язку. Множинний доступ з частотним розділенням і єдиною несучою (SC-FDMA) використовує модуляцію єдиної несучої і вирівнювання в частотній області. SC-FDMA має аналогічну продуктивність і, по суті, одну і ту ж загальну складність, що продуктивність і загальна складність системи OFDMA. Сигнал SC-FDMA має нижче відношення пікової до середньої потужності (PAPR) через свою внутрішню структуру з єдиною несучою. SC-FDMA може бути використаний, наприклад, в передачах даних висхідної лінії зв'язку, де нижче PAPR приносить велику вигоду терміналам доступу відносно ефективності потужності передачі. Відповідно, SCFDMA може бути реалізований як схема множинного доступу висхідної лінії зв'язку в проекті довгострокового розвитку (LTE) 3GPP або вдосконаленій UTRA. Крім того, різні варіанти здійснення описуються в даному описі застосовно до мобільного пристрою. Мобільний пристрій може також називатися системою, абонентським блоком, абонентською станцією, мобільною станцією, мобільним блоком, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, терміналом, пристроєм бездротового зв'язку, користувацьким агентом, користувацьким пристроєм або користувацьким обладнанням (UE). Мобільний пристрій може бути стільниковим телефоном, радіотелефоном, телефоном протоколу ініціації сесії (SIP), станцією місцевого радіозв'язку (WLL), персональним цифровим асистентом (PDA), переносним пристроєм, що має здатність бездротового приєднання, обчислювальним пристроєм або іншим пристроєм обробки, приєднаним до бездротового модему. Крім того, різні варіанти здійснення описуються в даному описі застосовно до базової станції. Базова станція може бути використана для зв'язку з мобільним пристроєм(ями) і може також називатися точкою доступу, Вузлом В або деякою іншою термінологією. Крім того, різні аспекти або ознаки, описані в даному описі, можуть бути реалізовані як спосіб, пристрій або виріб виробництва, використовуючи стандартні способи програмування і/або конструювання. Використовуваний в даному описі термін "виріб виробництва" призначається, щоб охопити комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою, несучої або носіїв. Наприклад, зчитувані комп'ютером носії можуть включати в себе, але не обмежуватися, запам'ятовуючі пристрої на магнітних дисках (наприклад, жорсткий диск, дискету, магнітні смуги і т.д.), запам'ятовуючі пристрої на оптичних дисках (наприклад, компакт-диск (CD), універсальний цифровий диск (DVD) і т.д.), смарт-карти і пристрої флеш-пам'яті (наприклад, EPROM, картку, стик, ключовий накопичувач і т.д.). Додатково, різні запам'ятовуючі носії, описані в даному описі, можуть являти собою один або більше пристроїв і/або інших зчитуваних машиною носіїв для зберігання інформації. Термін "зчитуваний машиною носій" може включати в себе, не будучи обмеженим, бездротові канали і різні інші носії, здатні зберігати, містити і/або перенести команду(и) і/або дані. Тепер, посилаючись на Фіг.1, ілюструється система 100 бездротового зв'язку відповідно до різних варіантів здійснення, представлених в даному описі. Система 100 містить базову станцію 102, яка може включати в себе групи множини антен. Наприклад, одна група антен може включати в себе антени 104 і 106, інша група може містити антени 108 і 110, і додаткова група може включати в себе антени 112 і 114. Дві антени ілюструються для кожної групи антен; однак, більше або менше антен може бути використано для кожної групи. Базова станція 102 може додатково включати в себе ланцюг передавача і ланцюг приймача, кожен з яких може в свою чергу містити множину компонентів, асоційованих з передачею і прийомом сигналу (наприклад, 5 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 процесори, модулятори, мультиплексори, демодулятори, демультиплексори, антени і т.д.), як буде оцінено фахівцем в даній галузі техніки. Базова станція 102 може зв'язуватися з одним або більше мобільними пристроями, такими як мобільний пристрій 116 і мобільний пристрій 122; однак, повинно бути оцінено, що базова станція 102 може зв'язуватися по суті з будь-якою кількістю мобільних пристроїв, аналогічних мобільним пристроям 116 і 122. Мобільні пристрої 116 і 122 можуть бути, наприклад, стільниковими телефонами, смартфонами, ноутбуками, переносними пристроями зв'язку, переносними обчислювальними пристроями, супутниковими радіостанціями, глобальними системами визначення місцеположення, асистентами PDA і/або будь-яким іншим відповідним пристроєм для передачі даних по системі 100 бездротового зв'язку. Як зображено, мобільний пристрій 116 знаходиться в зв'язку з антенами 112 і 114, де антени 112 і 114 передають інформацію на мобільний пристрій 116 по прямій лінії зв'язку 118 і приймають інформацію від мобільного пристрою 116 по зворотній лінії зв'язку 120. Крім того, мобільний пристрій 122 знаходиться в зв'язку з антенами 104 і 106, де антени 104 і 106 передають інформацію на мобільний пристрій 122 по прямій лінії зв'язку 124 і приймають інформацію від мобільного пристрою 122 по зворотній лінії зв'язку 126. У системі дуплексної передачі з частотним розділенням каналів (FDD) пряма лінія зв'язку 118 може використовувати відмінний діапазон частот, ніж діапазон, що використовується зворотною лінією зв'язку 120, і пряма лінія зв'язку 124 може використовувати відмінний діапазон частот, ніж діапазон, що використовується зворотною лінією зв'язку 126, наприклад. Додатково, в системі дуплексної передачі з часовим розділенням каналів (TDD) пряма лінія зв'язку 118 і зворотна лінія зв'язку 120 можуть використовувати спільний діапазон частот, і пряма лінія зв'язку 124 і зворотна лінія зв'язку 126 можуть використовувати спільний діапазон частот. Кожна група антен і/або область, в якій вони визначаються для передачі даних, може називатися сектором базової станції 102. Наприклад, групи антен можуть бути сконструйовані для передачі даних на мобільні пристрої в секторі областей, охоплених базовою станцією 102. При передачі даних по прямих лініях зв'язку 118 і 124 передавальні антени базової станції 102 можуть використовувати формування діаграми спрямованості, щоб поліпшити відношення "сигналу до шуму" прямих ліній зв'язку 118 і 124 для мобільних пристроїв 116 і 122. Крім того, в той час як базова станція 102 використовує формування діаграми спрямованості для передачі на мобільні пристрої 116 і 122, "розкидані" випадковим чином через асоційовану зону охоплення, мобільні пристрої в сусідніх стільниках можуть піддаватися меншим перешкодам в порівнянні з базовою станцією, що передає через єдину антену на всі свої мобільні пристрої. Базова станція 102 (і/або кожний сектор базової станції 102) може використовувати одну або більше технологій множинного доступу (наприклад, CDMA, TDMA, FDMA, OFDMA…). Наприклад, базова станція 102 може використовувати конкретну технологію для зв'язку з мобільними пристроями (наприклад, мобільними пристроями 116 і 122) при відповідній смузі частот. Крім того, якщо більше ніж одна технологія використовується базовою станцією 102, кожна технологія може бути асоційована з відповідною смугою частот. Способи, описані в даному описі, можуть включати в себе наступне: глобальну систему мобільного зв'язку (GSM), службу пакетного радіозв'язку загального користування (GPRS), розвиток стандарту GSM із збільшеною швидкістю передачі даних (EDGE), універсальну систему мобільного зв'язку (UMTS), широкосмуговий множинний доступ з кодовим розділенням каналів (W-CDMA), cdmaOne (IS-95), CDMA2000, еволюціоновану оптимізовану передачу даних (EV-DO), передачу в широкосмуговому діапазоні для мобільних пристроїв (UMB), глобальну сумісність для мікрохвильового доступу (WiMAX), MediaFLO, південнокорейський стандарт цифрового телевізійного мовлення (DMB), європейський стандарт цифрового мовлення (DVB-H) і т.д. Повинно бути оцінено, що вищезазначений перелік технологій наданий як приклад, і заявлена суть винаходу не обмежується цим; замість цього швидше по суті будь-яка технологія бездротового зв'язку призначається, щоб знаходитися в межах об'єму прикладеної формули винаходу. Базова станція 102 може використовувати першу смугу частот за допомогою першої технології. Крім того, базова станція 102 може передавати пілот-сигнал, який відповідає першій технології, по другій смузі частот. Згідно з ілюстрацією, друга смуга частот може бути максимально використана базовою станцією 102 і/або будь-якою нерівноправною базовою станцією (не показана) для передачі даних, яка використовує будь-яку другу технологію. Крім того, пілот-сигнал може вказувати наявність першої технології (наприклад, для мобільного пристрою, що передає дані за допомогою другої технології). Наприклад, пілот-сигнал може використовувати біт(и), щоб переносити інформацію про наявність першої технології. Додатково, інформація, така як SectorlD (ІД сектора) сектора, що використовує першу 6 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 технологію, Carrierlndex, вказуючий першу смугу частот і т.п., може бути включена в пілотсигнал. Згідно з іншим прикладом, пілот-сигнал може бути сигналом-маяком (і/або послідовністю сигналів-маяків). Сигнал-маяк може бути символом OFDM, де більша частина потужності передається по одній піднесучій або декількох піднесучих (наприклад, невеликій кількості піднесучих). Таким чином, сигнал-маяк забезпечує сильний пік, який може спостерігатися мобільними пристроями, в той же час надаючи перешкоди передачі даних по вузькій частині смуги частот (наприклад, залишок від смуги частот може не зачіпатися сигналом-маяком). Слідуючи цьому прикладу, перший сектор може зв'язуватися (обмінюватися інформацією) з допомогою CDMA по першій смузі частот, і другий сектор може зв'язуватися з допомогою OFDM по другій смузі частот. Відповідно, перший сектор може вказувати доступність CDMA по першій смузі частот (наприклад, для мобільного пристрою(пристроїв), який працює, використовуючи OFDM по другій смузі частот), передаючи сигнал-маяк OFDM (або послідовність сигналів-маяків OFDM) по другій смузі частот. Даний винахід може забезпечувати призначення ресурсів, асоційованих з множиною несучих, на основі прийнятого повідомлення надання від основної несучої (несучої-прив'язки). Іншими словами, основна несуча може передавати повідомлення надання, причому повідомлення надання може включати в себе призначення ресурсів для множини несучих (наприклад, основної несучої, додаткової несучої і т.д.). У прикладі повідомлення надання може бути специфічною несучою, причому повідомлення надання незалежно кодується для кожної несучої. У іншому прикладі може спільно кодуватися повідомлення надання, в якому інформація ресурсів є спільною для вказаних несучих. Крім того, даний винахід може дозволити ефективну ідентифікацію інформації керування для користувацького обладнання (UE). Наприклад, може бути ідентифікований робочий режим, причому робочий режим може бути традиційним (існуючим) режимом або розширеним режимом. На основі ідентифікованого робочого режиму інформація керування може контролюватися в конкретній області керування в межах смуги частот основною несучою. Іншими словами, інформація керування для користувацького обладнання (UE) може бути ідентифікована в конкретних областях керування або на основі традиційного режиму або розширеного режиму. Посилаючись на Фіг.2, ілюструється пристрій 200 передачі даних для використання в середовищі бездротового зв'язку. Пристрій 200 передачі даних може бути базовою станцією або її частиною, мобільним пристроєм або його частиною, або по суті будь-яким комунікаційним пристроєм, який приймає дані, передані в середовищі бездротового зв'язку. У системах зв'язку пристрій 200 зв'язку використовує компоненти, описані нижче, щоб полегшити ідентифікацію інформації керування і призначення ресурсів для множини несучих. Пристрій 200 зв'язку може включати в себе модуль 202 обробки надання і/або модуль 204 конфігурування ресурсів. Модуль 202 обробки надання може приймати повідомлення надання від основної несучої, яке включає в себе призначення ресурсів для двох або більше несучих. Модуль 204 конфігурування ресурсів може керувати параметрами настройки і конфігураціями ресурсів для цих двох або більше несучих на основі, щонайменше частково, прийнятого повідомлення надання. Крім того, пристрій 200 зв'язку може додатково дозволяти використання і ідентифікацію робочих режимів, в яких інформація керування може контролюватися в різних областях на основі конкретного робочого режиму. Наприклад, передача керування по відношенню до ресурсів, асоційованих з областю керування для основної несучої, може контролюватися, якщо ідентифікується перший робочий режим. Крім того, передачі керування по відношенню до ресурсів, асоційованих з областю керування для основної несучої і областю керування для додаткової несучої, може контролюватися, якщо ідентифікується другий робочий режим. Крім того, хоч не показано, повинно бути оцінено, що пристрій 200 зв'язку може включати в себе пам'ять, яка зберігає команди відносно ідентифікації множини несучих в частоті і щонайменше однієї основної несучої серед множини несучих, ідентифікації відповідних відношень між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим, прийому щонайменше одного повідомлення надання по одній або більше основних несучих, визначення набору призначених ресурсів по відповідних наборах несучих, які відповідають одній або більше основним несучим, по яких щонайменше одне повідомлення надання було прийняте на основі, щонайменше частково, щонайменше одного повідомлення надання, і т.п. Додатково, пристрій 200 зв'язку може включати в себе процесор, який може бути використаний застосовно до виконання команд (наприклад, команд, збережених в пам'яті, команд, отриманих від нерівноправного джерела). 7 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 Додатково, хоч не показано, повинно бути оцінено, що пристрій 200 зв'язку може включати в себе пам'ять, яка зберігає команди відносно ідентифікації використовуваного робочого режиму, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного (існуючого) режиму і розширеного режиму, при ідентифікації традиційного режиму - відносно контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи, при ідентифікації розширеного режиму - відносно контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи, і т.п. Додатково, пристрій 200 зв'язку може включати в себе процесор, який може бути використаний застосовно до виконання команд (наприклад, команд, збережених в пам'яті, команд, отриманих від нерівноправного джерела…). Тепер, посилаючись на Фіг.3, ілюструється система 300 бездротового зв'язку, яка може забезпечувати призначення ресурсів для множини несучих. Система 300 включає в себе базову станцію 302, яка зв'язується з користувацьким обладнанням 304 (і/або будь-якою кількістю нерівноправного користувацького обладнання (не показано)). Базова станція 302 може передавати інформацію на користувацьке обладнання 304 по каналу прямої лінії зв'язку; додатково, базова станція 302 може приймати інформацію від користувацького обладнання 304 по каналу зворотної лінії зв'язку. Крім того, система 300 може бути системою МІМО. Додатково, система 300 може працювати в бездротовій мережі OFDMA, бездротовій мережі LTE 3GPP і т.д. Крім того, в одному прикладі компоненти і функціональні можливості, показані і описані нижче в базовій станції 302, можуть також бути присутніми в користувацькому обладнанні 304, і навпаки; для простоти пояснення зображена конфігурація виключає ці компоненти. Базова станція 302 включає в себе модуль 306 надавання ресурсів. Модуль 306 надавання ресурсів може створювати повідомлення надання, яке вказує призначення ресурсів для щонайменше однієї основної несучої і/або щонайменше однієї додаткової несучої. Базова станція 302 може додатково включати в себе модуль 308 організації несучої. Модуль 308 організації несучої може агрегувати інформацію ресурсів щонайменше з однієї основної несучої і/або щонайменше однієї додаткової несучої, щоб створити повідомлення надання для вказівки призначення ресурсів. Користувацьке обладнання 304 може включати в себе модуль 310 обробки надання, який оцінює прийняте повідомлення надання, щоб ідентифікувати розподіл ресурсів щонайменше для однієї основної несучої і/або щонайменше однієї додаткової несучої. Користувацьке обладнання 304 може додатково включати в себе модуль 312 конфігурування ресурсів, який може конфігурувати користувацьке обладнання 304 на основі, щонайменше частково, повідомлення надання і вказаних призначень ресурсів щонайменше для однієї основної несучої і/або щонайменше однієї додаткової несучої. Відносно керування висхідною лінією зв'язку (UL), традиційна область керування може бути збережена на основній несучій. Наприклад, традиційна область керування може знаходитися на межах традиційного сегмента і може бути використана для керування традиційним обладнанням UE і для обладнань UE Rel-9/10. У доповнення, може бути реалізована нова область керування. Нова область керування може бути використана для керування обладнанням UE Rel-9/10. Точне частотне місцеположення може бути визначене в додатковому SIB. Наприклад, місцеположення може бути на основній несучій в межах частини традиційних даних і/або на нових нетрадиційних несучих. Це може дозволити рознесення і захист на основі блоків RB частотного рознесення і координації стрибкоподібного перемикання і частоти, щоб захистити частотний діапазон. Відносно надання висхідної лінії зв'язку (UL), традиційне UE може приймати надання UL по основній несучій і призначати ресурси по несучій UL, парній з основною несучою. У UE Rel-9/10 надання UL на основній несучій може призначати ресурси UL на несучих UL, для яких вона визначена як основна несуча. Наприклад, несучих UL парних з несучими DL, для яких вона визначена як основна несуча. Призначення UL по множинних несучих UL можуть передбачати спільне або незалежне кодування даних. Це може бути передане на UE в повідомленні надання. Спільне кодування може бути можливим для ліній UL, основаних на OFDMA, або обладнань UE з множинними РА з лініями UL, основаними на SC-FDM. Це може вважатися новим форматом надання. Крім того, повинно бути оцінено, що надання UL на несучій DL, яка не є основною несучою, можуть призначати ресурси для несучої UL, парної з нею, а також для традиційних обладнань UE. Додатково, надання для несучих можуть бути конкатеновані, щоб передавати агреговане призначення. 8 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відносно формату DCI мультинесучої DL, службові витрати надання DL в системі з множинними несучими можуть бути відмінними в залежності від того, як інформація HARQ і MCS для кожної несучої передається на UE. Єдине надання множинних несучих може мати додаткові біти для окремого MCS для кожної несучої (наприклад, 5 бітів для кожної несучої). Надання, основане на множинних Rel-8, послане окремо по кожній несучій, може мати додаткові біти для MCS, прапорів, ID процесу HARQ, CRC для кожної несучої (наприклад, 25 бітів для кожної несучої). Таким чином, потрібний формат надання МС. Звичайні поля, такі як CRC, ID процесу HARQ, і прапори можуть бути позбавлені від повторення, як може мати місце з окремим наданням для кожної несучої. Відносно роботи HARQ, якщо окремо, використовується надання Rel-8 для кожної несучої, окремий процес HARQ може бути визначений для кожної несучої. Якщо використовується надання множинних несучих, звичайний процес HARQ може бути використаний для всіх несучих. Він може бути розширенням структури множинних кодових слів МІМО і може застосовуватися до випадку МІМО і SIMO. Новий індикатор даних (NDI) може бути використаний спільно з інформацією ID процесу HARQ (наприклад, NDI для кожного кодового слова для кожної несучої у випадку МІМО, NDI для кожної несучої у випадку SIMO і т. д.). Схема може забезпечувати повну гнучкість відносно призначення даних по деяких або всіх несучих при деякому ТТІ, з або без того, щоб зробити кодове слово пустим (для МІМО). Це може зменшувати службові витрати відносно окремого ID HARQ для кожної несучої (наприклад, 3 біти замість N×3, де N є кількістю несучих). Це може бути менш гнучкою операцією в порівнянні з підходом, де кожна несуча має окремий ID HARQ відносно планування деяких повторних передач, відповідних різним процесам HARQ в один і той же час. Наприклад, якщо очікуються повторні передачі для ID 1 процесу HARQ для першої несучої і ID 0 і 1 процеси HARQ для другої несучої. З окремими ідентифікаторами ID процесу HARQ може бути можливо запланувати разом повторну передачу для ID 1 процесу HARQ для першої несучої і повторну передачу для ID 0 процесу HARQ для другої несучої. Зі звичайними ідентифікаторами ID процесу HARQ може бути можливо запланувати разом нову передачу для ID 0 процесу HARQ для першої несучої і повторну передачу для ID 0 процесу HARQ для другої несучої. Повторна передача для ID 1 процесу HARQ для першої несучої може бути затримана. Це обмеження головним чином належить до крайніх випадків, оскільки в процесі планування повторні передачі всіх обладнань UE мають заданий пріоритет, таким чином, не дуже ймовірно, що UE буде мати декілька очікуючих повторних передач, відповідних різним ідентифікаторам ID процесу HARQ. У той час як проект розширеного LTE повинен підтримувати керування Rel-8, було б вигідно ввести нові аспекти, які поліпшать функціональні можливості проекту розширеного LTE за допомогою пристосування до нових введених ознак. Даний винахід висвітлює переваги введення призначень DL і UL з множинними несучими. Призначення з множинними несучими є більш відповідними для конфігурування множинних несучих, оскільки вони можуть забезпечити зменшення службових витрат, в порівнянні з призначеннями Rel-8 з єдиною несучою, і можливо зменшити контроль призначення UE до однієї несучої. Також забезпечуються можливі формати DCI з множинними несучими для DL і UL. Призначення Rel-8, послане по одній несучій DL, призначає ресурси DL/UL на цільове UE по однієї і тій же несучій DL/відповідний несучій UL. У доповнення до призначень Rel-8, було б вигідно ввести призначення множинних несучих для проекту розширеного LTE, які будуть більш відповідними для конфігурування множинних несучих і забезпечать зменшення службових витрат в порівнянні з призначеннями Rel-8 з єдиною несучою. Надання множинних несучих призначить ресурси по множинних несучих. Це надання має менші службові витрати, оскільки не повторюються звичайні поля для несучих, такі як CRC, ID процесу HARQ, і прапори, як у випадку надавань множинних Rel-8, що використовуються для призначення множинних несучих. Призначення множинних несучих може прибути по будь-якій несучій DL і може призначити ресурси для будь-якої несучої(их) DL/UL. Якщо сконфігурують основні несучі, як описано у [1], вони забезпечать надійне охоплення керування, і призначення множинних несучих за умовчанням прибудуть туди. Призначення множинних несучих, послані по основній несучій, забезпечить надійне планування даних по несучих, по яких не може бути надійно передане керування. Сигналізація RRC проінформує UE, якщо існує додаткова несуча(і) DL, щоб контролювати можливі призначення множинних несучих. Надання UL Rel-8, послане по одній несучій DL, призначає ресурси UL на цільове UE по UL, парній з цією несучою DL. Аналогічно, як у разі призначень DL, з точки зору контролю призначення UE і службових витрат, було б вигідно визначити надання множинних несучих UL, які призначать ресурси UL по множинних несучих. Для призначення UL з множинними несучими 9 UA 98064 C2 потрібні нові формати DCI. Формат DCI з множинними несучими для призначення UL-SCH представлений в Таблиці 1 і оснований на форматі 0 Rel-8. Таблиця 1 NRB Розрізнення формату 0 / формату 1А прапора Прапор стрибкоподібного перемикання Призначення блока ресурсу і розподіл ресурсів стрибкоподібного перемикання MCS NDI TPS Циклічний зсув для DM RS Індекс UL (тільки TDD) Аперіодичний запит CQI Передача ACK/NACK CRC Усього: 5 10 15 20 25 30 35 40 110 220 330 440 550 1 1 1 1 1 1 1 1 1 1 13 15 16 17 18 5 1 2 3 0 1 1 16 44 10 2 2 3 0 2 2 16 54 15 3 2 3 0 3 3 16 63 20 4 2 3 0 4 4 16 72 25 5 2 3 0 5 5 16 81 Даний винахід висвітлює переваги введення призначень DL і UL з множинними несучими. Призначення множинних несучих є більш відповідними для конфігурування множинних несучих, оскільки вони можуть забезпечувати зменшення службових витрат в порівнянні з призначеннями Rel-8 з єдиною несучою, і можливо зменшувати контроль призначення UE до однієї (основної) несучої. Призначення множинних несучих також є вигідними, оскільки вони можуть бути використані для планування даних по несучих, по яких керування не може бути надійним. Крім того, хоч не показано, повинно бути оцінено, що базова станція 302 може включати в себе пам'ять, яка зберігає команди відносно ідентифікації множини несучих по частоті і щонайменше однієї основної несучої серед множини несучих, ідентифікації відповідних відношень між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим, прийому щонайменше одного повідомлення надання по одній або більше основних несучих, визначення набору призначених ресурсів по відповідних наборах несучих, які відповідають одній або більше основним несучим, по яких щонайменше одне повідомлення надання було прийняте на основі, щонайменше частково, щонайменше одного повідомлення надання і т.п. Додатково, пристрій 200 зв'язку може включати в себе процесор, який може бути використаний застосовно до виконання команд (наприклад, команд, збережених в пам'яті, команд, отриманих від нерівноправного джерела…). Додатково, хоч не показано, повинно бути оцінено, що базова станція 302 може включати в себе пам'ять, яка зберігає команди відносно ідентифікації використовуваного робочого режиму, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного режиму і розширеного режиму, при ідентифікації традиційного режиму - відносно контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи, при ідентифікації розширеного режиму - відносно контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи, і т.п. Додатково, пристрій 200 зв'язку може включати в себе процесор, який може бути використаний застосовно до виконання команд (наприклад, команд, збережених в пам'яті, команд, отриманих від нерівноправного джерела…). Додатково, хоч не показано, повинно бути оцінено, що базова станція 302 може включати в себе пам'ять, яка зберігає команди відносно конфігурування основної несучої в попередньо визначеному частотному діапазоні в межах смуги частот системи, щоб включати в себе область керування, що виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних обладнань UE, які працюють в розширеному режимі, конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в межах смуги частот системи, щоб включати в себе відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорих по відношенню до обладнань UE, які працюють в 10 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 традиційному режимі, і т.п. Додатково, пристрій 200 зв'язку може включати в себе процесор, який може бути використаний застосовно до виконання команд (наприклад, команд, збережених в пам'яті, команд, отриманих від нерівноправного джерела…). Тепер, посилаючись на Фіг.4, зразкова система 400 бездротового зв'язку може забезпечувати передачу і прийом надання, яке визначає призначення ресурсу для двох або більше несучих. Система 400 може включати в себе контролер 410 системи, який може зв'язуватися з будь-якою відповідною кількістю вузлів eNB, таких як eNB1 420а - eNBK 420k, де k є позитивним цілим числом. Вузли eNB можуть зв'язуватися з будь-якою відповідною кількістю користувацьких обладнань (UE), таких як UE1 430а - UEN 430n, де n є позитивним цілим числом. Контролер 410 системи може включати в себе модуль 412 надавання ресурсів, який може створювати і передавати повідомлення надання, яке вказує інформацію ресурсів несучій і/або інформацію призначення ресурсів несучій. Наприклад, повідомлення надання може включати в себе призначення ресурсу для множини несучих, причому повідомлення надання може бути передане за допомогою основної несучої. Контролер 410 системи може додатково включати в себе модуль 414 організації несучої, який може накопичувати і/або збирати інформацію ресурсів, що належить до різних несучих, в середовищі бездротового зв'язку. Вузли eNB можуть включати в себе модуль 422 обробки надання і/або модуль 424 конфігурування ресурсів. Повинно бути оцінено, що модуль 422 обробки надання і/або модуль 424 конфігурування ресурсів можуть бути включені в будь-який відповідний eNB (наприклад, eNB 420а) і/або будь-який відповідний UE (наприклад, UE 430а). Модуль 422 обробки надання може приймати повідомлення надання з допомогою основною несучою і визначати, або встановлювати, ресурси для двох або більше несучих (наприклад, основної несучої і додаткової несучої). Крім того, модуль 424 конфігурування ресурсів може конфігурувати і/або керувати ресурсами для кожної несучої на основі, щонайменше частково, прийнятого повідомлення надання. Фіг.5 є ілюстрованою зразковою системою 500, яка полегшує використання основної несучої, щоб передавати надання призначення ресурсів по множині несучих. Система 500 може включати в себе модуль 412 надавання ресурсів і модуль 422 обробки надання. Повинно бути оцінено, що модуль 412 надавання ресурсів може створювати і передавати повідомлення надання, яке включає в себе призначення ресурсів щонайменше для однієї основної несучої 510 і щонайменше однієї додаткової несучої 520. Стисло посилаючись на Фіг.6 і Фіг.7, зображується приклад інформації надання відповідно до даного винаходу. Фіг.6 ілюструє звичайну інформацію 600 надання (наприклад, ID процесу HARQ, ТРС, CRC і т.д.), причому звичайна інформація 600 надання може включати в себе інформацію надання для кожної несучої. Наприклад, інформація надання для кожної несучої може бути, але не обмежуватися, інформацією розподілу ресурсів, MCS, NDI і т.д. Фіг.7 ілюструє загальну інформацію 700 надання, яка видає інформацію надання для кожної несучої для незапланованих несучих і запланованих несучих. Загальна інформація 700 надання може бути ID процесу HARQ, ТРС, CRC і т.д. Крім того, інформація надання для кожної несучої може бути, але не обмежуватися, інформацією розподілу ресурсів, MCS, NDI і т.д. Фіг.8 ілюструє зразкову систему 800, яка полегшує ідентифікацію передач керування на основі робочого режиму. Система 800 може включати в себе eNB 810, який може зв'язуватися з UE (традиційним) 820 і/або UE (розширеним) 830. Система 800 може дозволяти UE контролювати інформацію керування на основі ідентифікованого робочого режиму. Повинно бути оцінено, що суцільні двосторонні стрілки вказують зв'язок з основною несучою і пунктирні двосторонні стрілки вказують зв'язок з додатковими несучими. eNB 810 може включати в себе модуль 812 конфігурування ресурсів і/або джерело 814 керування. Джерело 814 керування може видавати інформацію керування. Модуль 812 конфігурування може конфігурувати основну несучу і/або додаткову несучу в попередньо визначених частотних діапазонах в межах смуги частот, щоб видавати інформацію керування в різні обладнання UE на основі робочого режиму (наприклад, традиційного, розширеного і т.д.). UE (традиційне) 820 може включати в себе модуль (основну несучу) 822 контролю ресурсів, який може дозволити UE контролювати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи, на основі робочого режиму, який є традиційним режимом. UE (розширене) 830 може включати в себе модуль (основну несучу) 822 контролю ресурсів і модуль (додаткові несучі) 832 контролю ресурсів. Модуль (основна несуча) 822 контролю ресурсів в UE (розширеному) 830 може контролювати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи, на основі робочого режиму, що є розширеним режимом. Модуль (додаткові несучі) 832 контролю ресурсів 11 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 в UE (розширеному) 830 може контролювати передачі керування по ресурсах, асоційованих зі щонайменше однією областю керування додатковою несучою в межах асоційованої смуги частот системи, на основі робочого режиму, що є розширеним режимом. У доповнення, повинно бути оцінено, що UE може визначати відповідний робочий режим для визначення, які області керування контролюють інформацію керування. Фіг.9 зображає зразкову систему 900, яка полегшує реалізацію області керування для бездротового зв'язку. Повинно бути оцінено, що система 900 є виключно зразковою конфігурацією, і вона не повинна обмежуватися відносно даного винаходу. Система 900 може включати в себе зразкову смугу частот 902 системи, яка вказує інформацію керування, причому смуга частот 902 включає в себе В (повну смугу частот), В 1 (першу межу), В0 (секцію між першою межею і другою межею) і В2 (другу межу). Смуга частот 902 ілюструє частини смуги частот для традиційного сегмента, традиційної області керування, розширеного сегмента і області розширеного керування. Система 900 додатково включає в себе смугу частот 904, яка вказує інформацію керування, що використовує стрибкоподібне перемикання по частоті. Смуга частот 904 включає в себе В (повну смугу частот), В1 (першу межу), В0 (секцію між першою межею і другою межею) і В2 (другу межу). Смуга частот 904 ілюструє частини смуги частот для традиційного сегмента, традиційної області керування, розширеного сегмента і області розширеного керування. Посилаючись на Фіг.10-12, ілюструються способи, які належать до забезпечення керування тактуванням висхідної лінії зв'язку, що зменшують службові витрати і споживання енергії. У той час як з метою простоти пояснення способи показані і описані як набір дій, повинно бути зрозумілим і оцінено, що способи не обмежуються порядком дій, оскільки деякі дії, відповідно до одного або більше варіантів здійснення, можуть мати місце у відмінному порядку і/або одночасно з іншими діями від тих, що показані і описані в даному описі. Наприклад, фахівці в даній галузі техніки зрозуміють і оцінять, що спосіб може бути альтернативно представлений як набір взаємопов'язаних станів або подій, наприклад, в діаграмі станів. Крім того, не всі ілюстровані дії можуть обов'язково реалізовувати спосіб відповідно до одного або більше варіантів здійснення. Посилаючись на Фіг.10, ілюструється спосіб 1000, який полегшує призначення ресурсів в середовищі з множинними несучими. На етапі 1002 може бути ідентифікована множина несучих в частоті і щонайменше одна основна несуча серед множини несучих. На етапі 1004 можуть бути ідентифіковані відповідні відношення між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим. На етапі 1006 може бути прийняте щонайменше одне повідомлення надання по одній або більше основних несучих. На етапі 1008 може бути визначений набір призначених ресурсів по відповідних наборах несучих, які відповідають одній або більше основних несучих, по яких щонайменше одне повідомлення надання було прийняте на основі, щонайменше частково, щонайменше одного повідомлення надання. Тепер, посилаючись на Фіг.11, показаний спосіб 1100, який полегшує ідентифікацію передач керування на основі робочого режиму. На етапі 1102 може бути ідентифікований використовуваний робочий режим, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного режиму і розширеного режиму. На етапі 1104, при ідентифікації традиційного режиму, можуть контролюватися передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи. На етапі 1106, при ідентифікації розширеного режиму, можуть контролюватися передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи. Посилаючись на Фіг.12, ілюструється спосіб 1200, який полегшує передачу інформації керування для двох або більше несучих на користувацьке обладнання (UE). На етапі 1202 може конфігуруватися основна несуча в попередньо визначеному частотному діапазоні в межах смуги частот системи, щоб включати в себе область керування, що виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних обладнань UE, які працюють в розширеному режимі. На етапі 1204 щонайменше одна додаткова несуча може бути сконфігурована в відповідних частотних діапазонах, які не перекриваються, в межах смуги частот системи, щоб включати відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі по відношенню до обладнань UE, які працюють в традиційному режимі. Фіг.13 є ілюстрацією мобільного пристрою 1300, який полегшує призначення ресурсів для множини несучих в системі бездротового зв'язку. Мобільний пристрій 1300 містить приймач 12 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 1302, який приймає сигнал від, наприклад, антени прийому (не показана), виконує звичайні дії відносно (наприклад, фільтрує, посилює, перетворює з пониженням частоти і т.д.) прийнятого сигналу і переводить приведений до необхідних умов сигнал в цифрову форму, щоб отримати вибірки. Приймач 1302 може містити демодулятор 1304, який може демодулювати прийняті символи і видавати їх в процесор 1306 для оцінки каналу. Процесор 1306 може бути процесором, виділеним для аналізу інформації, прийнятої приймачем 1302, і/або генерування інформації для передачі передавачем 1316, процесором, який керує одним або більше компонентами мобільного пристрою 1300, і/або процесором, який як аналізує інформацію, прийняту приймачем 1302, генерує інформацію для передачі передавачем 1316, так і керує одним або більше компонентами мобільного пристрою 1300. Мобільний пристрій 1300 може додатково містити пам'ять 1308, яка оперативно приєднується до процесора 1306 і яка може зберігати дані, які повинні бути передані, прийняті дані, інформацію, що належить до доступних каналів, дані, асоційовані з проаналізованим сигналом і/або рівнем перешкод, інформацію, що належить до призначеного каналу, потужності, швидкості передачі або подібному, і будь-яку іншу відповідну інформацію для оцінки каналу і зв'язку за допомогою цього каналу. Пам'ять 1308 може додатково зберігати протоколи і/або алгоритми, асоційовані з оцінкою і/або використанням каналу (наприклад, на основі продуктивності, на основі місткості і т.д.). Буде оцінено, що сховище даних (наприклад, пам'ять 1308), описане в даному описі може бути або енергозалежною пам'яттю, або енергонезалежною пам'яттю, або може включати в себе як енергозалежну, так і енергонезалежну пам'ять. За допомогою ілюстрації, а не обмеження, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний PROM (EEPROM) або флеш-пам'ять. Енергозалежна пам'ять може включати в себе оперативний запам'ятовуючий пристрій (RAM), який діє як зовнішня кешпам'ять. За допомогою ілюстрації, а не обмеження, RAM доступний в багатьох формах, таких як синхронний RAM (SRAM), динамічний RAM (DRAM), синхронний DRAM (SDRAM), SDRAM з подвоєною швидкістю передачі даних (DDR SDRAM), розширений SDRAM (ESDRAM), DRAM Synchlink (SLDRAM) і прямий Rambus RAM (DRRAM). Пам'ять 1308 розкритих систем і способів призначається, щоб містити, не будучи обмеженою, ці і будь-які інші відповідні типи пам'яті. Процесор 1306 додатково може бути оперативно приєднаний до модуля 1310 обробки надання і/або модуля 1312 конфігурування ресурсів. Модуль 1310 обробки надання може приймати повідомлення надання від основної несучої, яка включає в себе призначення ресурсу для двох або більше несучих. Модуль 1312 конфігурування ресурсів може керувати параметрами настройки і конфігураціями ресурсів для цих двох або більше несучих на основі, щонайменше частково, прийнятого повідомлення надання. Мобільний пристрій 1300 додатково містить модулятор 1314 і передавач 1316, які відповідно модулюють і передають сигнали на, наприклад, базову станцію, інший мобільний пристрій і т.д. Хоч зображені окремими від процесора 606, повинно бути оцінено, що модуль 1310 обробки надання, модуль 1312 конфігурування ресурсів, демодулятор 1304 і/або модулятор 1314 можуть бути частиною процесора 1306 або множинних процесорів (не показані). Фіг.14 є ілюстрацією системи 1400, яка полегшує призначення ресурсів для множини несучих в середовищі бездротового зв'язку, як описано вище. Система 1400 містить базову станцію 1402 (наприклад, точку доступу…) з приймачем 1410, який приймає сигнал(и) від одного або більше мобільних пристроїв 1404 через множину антен 1406 прийому, і передавач 1424, який передає на один або більше мобільних пристроїв 1404 через антену 1408 передач. Приймач 1410 може приймати інформацію від антен 1406 прийому і оперативно асоціюватися з демодулятором 1412, який демодулює прийняту інформацію. Демодульовані символи аналізуються процесором 1414, який може бути аналогічний процесору, описаному вище з посиланнями на Фіг.13, і який приєднаний до пам'яті 1416, яка зберігає інформацію, що належить до оцінки рівня сигналу (наприклад, пілот-сигналу) і/або рівня перешкод, дані, які повинні бути передані на або прийняті від мобільного пристрою (пристроїв) 1404 (або нерівноправної базової станції (не показана)), і/або будь-яку іншу відповідну інформацію, що належить до виконання різних дій і функцій, сформульованих в даному описі. Процесор 1414 додатково приєднаний до модуля 1418 обробки надання, який може приймати повідомлення надання з основної несучої, яка включає в себе призначення ресурсу для двох або більше несучих. Крім того, процесор 1414 може бути приєднаний до модуля 1420 конфігурування ресурсів, який може керувати параметрами настройки і конфігураціями ресурсів для цих двох або більше несучих на основі, щонайменше частково, прийнятого повідомлення надання. Крім того, хоч зображені окремими від процесора 1414, повинно бути оцінено, що 13 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 модуль 1418 обробки надання, модуль 1420 конфігурування ресурсів, демодулятор 1412 і/або модулятор 1422 можуть бути частиною процесора 1414 або множинних процесорів (не показані). Фіг.15 показує зразкову систему 1500 бездротового зв'язку. Система 1500 бездротового зв'язку зображає одну базову станцію 1510 і один мобільний пристрій 1550, скорочено. Однак, повинно бути оцінено, що система 1500 може включати в себе більше ніж одну базову станцію і/або більше ніж один мобільний пристрій, причому додаткові базові станції і/або мобільні пристрої по суті можуть бути аналогічні або відрізнятися від зразкових базової станції 1510 і мобільного пристрою 1550, описаних нижче. У доповнення, повинно бути оцінено, що базова станція 1510 і/або мобільний пристрій 1550 можуть використовувати системи (згідно з Фіг.1-9, 13-14 і 16-18) і/або способи (згідно з Фіг.10-12), описані в даному описі, щоб полегшити бездротовий зв'язок між ними. У базовій станції 1510 дані трафіка для багатьох потоків даних видаються від джерела 1512 даних в процесор 1514 (ТХ) передачі даних. Згідно з прикладом, кожний потік даних може бути переданий по відповідній антені. Процесор 1514 ТХ передачі даних форматує, кодує і виконує чергування потоку даних трафіка на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб видавати закодовані дані. Закодовані дані для кожного потоку даних можуть бути мультиплексовані з даними пілотсигналу, використовуючи способи мультиплексування з ортогональним частотним розділенням каналів (OFDM). Додатково або альтернативно, символи пілот-сигналу можуть бути мультиплексовані з частотним розділенням каналів (FDM), мультиплексовані з часовим розділенням каналів (TDM) або мультиплексовані з кодовим розділенням каналів (CDM). Дані пілот-сигналу є звичайним відомим шаблоном даних, які обробляються відомим способом і можуть бути використані в мобільному пристрої 1550 для оцінки відповіді каналу. Мультиплексовані дані пілот-сигналу і закодовані дані для кожного потоку даних можуть бути модульовані (наприклад, перетворені в символ) на основі конкретної схеми модуляції (наприклад, двійкової фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), Мфазової маніпуляції (M-PSK), М-квадратурної амплітудної модуляції (M-QAM) і т.д.), вибраної для цього потоку даних, щоб видати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені командами, виконаними або забезпеченими процесором 1530. Символи модуляції для потоків даних можуть бути видані в процесор 1520 МІМО ТХ передачі даних, який може додатково обробляти символи модуляції (наприклад, для OFDM). Потім процесор 1520 МІМО ТХ передачі даних видає NT символьних потоків модуляції в NT передавачів (TMTR) 1522a-1522t. У різних аспектах процесор 1520 МІМО ТХ передачі даних застосовує ваги формування діаграми спрямованості до символів потоків даних і до антени, від якої передається символ. Кожний передавач 1522 приймає і обробляє відповідний символьний потік, щоб видавати один або більше аналогових сигналів, і додатково приводить до необхідних умов (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб видавати модульований сигнал, відповідний для передачі по каналу МІМО. Додатково, N T модульованих сигналів від передавачів 1522a-1522t передаються від NT антен 1524a-1524t, відповідно. У мобільному пристрої 1550 передані модульовані сигнали приймаються N R антенами 1552а-1552r, і прийнятий сигнал від кожної антени 1552 видається у відповідний приймач (RCVR) 1554а-1554r. Кожний приймач 1554 приводить до необхідних умов (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, переводить приведений до необхідних умов сигнал в цифрову форму, щоб забезпечити вибірки, і додатково обробляє вибірки для забезпечення передачі "прийнятого" символьного потоку. Процесор 1560 RX прийому даних може приймати і обробляє N R прийнятих символьних потоків від Nr приймачів 1554 на основі конкретного способу обробки приймача, щоб видавати NT "виявлених" символьних потоків. Процесор 1560 RX прийому даних може демодулювати, виконувати зворотне перемежовування і декодувати кожний виявлений символьний потік, щоб відновити дані трафіка для потоку даних. Обробка, що виконується процесором 1560 RX прийому даних, є комплементарною до обробки, що виконується процесором 1520 МІМО ТХ передачі даних і процесором 1514 ТХ передачі даних в базовій станції 1510. Процесор 1570 може періодично визначати, яку матрицю попереднього кодування використовувати, як розглянуто вище. Додатково, процесор 1570 може формулювати повідомлення зворотної лінії зв'язку, що містить індексну частину матриці і частину значення рангу. 14 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 Повідомлення зворотної лінії зв'язку може містити різні типи інформації відносно лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку може бути оброблене процесором 1538 ТХ передачі даних, який також приймає дані трафіка для ряду потоків даних від джерела 1536 даних, модульоване модулятором 1580, приведене до необхідних умов передавачами 1554а-1554r і передане назад на базову станцію 1510. У базовій станції 1510 модульовані сигнали від мобільного пристрою 1550 приймаються антенами 1524, приводяться до необхідних умов приймачами 1522, демодулюються демодулятором 1540 і обробляються процесором 1542 RX прийому даних, щоб витягнути повідомлення зворотної лінії зв'язку, передане мобільним пристроєм 1550. Додатково, процесор 1530 може обробляти витягнуте повідомлення для визначення, яку матрицю попереднього кодування використати, щоб визначити ваги формування діаграми спрямованості. Процесори 1530 і 1570 можуть направляти (наприклад, керувати, координувати, регулювати і т.д.) роботу в базовій станції 1510 і мобільному пристрої 1550, відповідно. Відповідні процесори 1530 і 1570 можуть бути асоційовані з пам'яттю 1532 і 1572, яка зберігає програмні коди і дані. Процесори 1530 і 1570 можуть також виконувати обчислення, щоб дістати оцінки частотного і імпульсного відгуку для висхідної лінії зв'язку і низхідної лінії зв'язку, відповідно. Повинно бути зрозумілим, що аспекти, описані в даному описі, можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні, проміжному програмному забезпеченні, мікрокоді або будь-якій їх комбінації. Для реалізації апаратного забезпечення блоки обробки можуть бути реалізовані в одній або більше спеціалізованих інтегральних схемах (схемах ASIC), цифрових сигнальних процесорах (процесорах DSP), універсальних пристроях обробки сигналів (пристроях DSPD), програмованих логічних пристроях (пристроях PLD), програмованих користувачем вентильних матрицях (матрицях FPGA), процесорах, контролерах, мікроконтролерах, мікропроцесорах, інших електронних блоках, сконструйованих для виконання функцій, описаних в даному описі, або їх комбінації. Коли аспекти реалізовуються в програмному забезпеченні, програмно-апаратному забезпеченні, проміжному програмному забезпеченні або мікрокоді, програмному коді або сегментах коду, вони можуть бути збережені на зчитуваному машиною носії, такому як компонент зберігання. Сегмент коду може представляти процедуру, функцію, підпрограму, програму, операцію, підоперацію, модуль, пакет програмного забезпечення, клас або будь-яку комбінацію команд, структур даних або програмних тверджень. Сегмент коду може бути приєднаний до іншого сегмента коду або схеми апаратного забезпечення за допомогою посилання і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані і т.д. можуть бути послані, відправлені або передані, використовуючи будь-який відповідний засіб, що включає в себе спільне використання пам'яті, передачу повідомлення, передачу маркера, мережеву передачу і т.д. Для реалізації програмного забезпечення способи, описані в даному описі, можуть бути реалізовані модулями (наприклад, процедурами, функціями і т.д.), які виконують функції, описані в даному описі. Коди програмного забезпечення можуть бути збережені в блоках пам'яті і виконані процесорами. Блок пам'яті може бути реалізований в процесорі або зовні по відношенню до процесора, коли він може бути приєднаний з можливістю зв'язку до процесора за допомогою різних засобів, які відомі в даній галузі техніки. Посилаючись на Фіг.16, ілюструється система 1600, яка призначає ресурси в середовищі з множинними несучими. Система 1600 може постійно знаходитися, щонайменше частково, в базовій станції, мобільному пристрої і т.д., наприклад. Повинно бути оцінено, що система 1600 представлена як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Система 1600 включає в себе логічне угрупування 1602 електричних компонентів, які можуть діяти в зв'язку. Логічне угрупування 1602 може включати в себе електричний компонент для ідентифікації множини несучих по частоті і щонайменше однієї основної несучої серед множини несучих 1604. У доповнення, логічне угрупування 1602 може містити електричний компонент для ідентифікації відповідних відношень між відповідними основними несучими і наборами несучих, які відповідають відповідним основним несучим 1606. Крім того, логічне угрупування 1602 може включати в себе електричний компонент для прийому щонайменше одного повідомлення надання по одній або більше основних несучих 1608. Логічне угрупування 1602 може додатково включати в себе електричний компонент для визначення набору призначених ресурсів по відповідних наборах несучих, які відповідають одній або більше основних несучих, по яких щонайменше одне повідомлення надання було прийняте, на основі, щонайменше 15 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 частково, щонайменше одного повідомлення 1610 надання. Додатково, система 1600 може включати в себе пам'ять 1612, яка зберігає команди для виконання функцій, асоційованих з електричними компонентами 1604, 1606, 1608 і 1610. У той час як показані зовнішніми по відношенню до пам'яті 1612, повинно бути зрозумілим, що один або більше електричних компонентів 1604, 1606, 1608 і 1610 можуть існувати в пам'яті 1612. Посилаючись на Фіг.17, ілюструється система 1700, яка ідентифікує передачі керування на основі робочого режиму в середовищі бездротового зв'язку. Система 1700 може постійно знаходитися в базовій станції, мобільному пристрої і т.д., наприклад. Як зображено, система 1700 включає в себе функціональні блоки, які можуть представляти функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Логічне угрупування 1702 може включати в себе електричний компонент для ідентифікації використовуваного робочого режиму, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного режиму і розширеного режиму 1704. Крім того, логічне угрупування 1702 може включати в себе електричний компонент для, при ідентифікації традиційного режиму, контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в межах асоційованої смуги частот системи 1706. Додатково, логічне угрупування 1702 може містити електричний компонент для, при ідентифікації розширеного режиму, контролю передач керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в межах асоційованої смуги частот системи 1708. Додатково, система 1700 може включати в себе пам'ять 1710, яка зберігає команди для виконання функцій, асоційованих з електричними компонентами 1704, 1706 і 1708. У той час як показані зовнішніми по відношенню до пам'яті 1710, повинно бути зрозумілим, що електричні компоненти 1704, 1706 і 1708 можуть існувати в пам'яті 1710. Посилаючись на Фіг.18, ілюструється система 1800, яка передає інформацію керування для двох або більше несучих на користувацьке обладнання (UE) в середовищі бездротового зв'язку. Система 1800 може постійно знаходитися в базовій станції, мобільному пристрої і т.д., наприклад. Як зображено, система 1800 включає в себе функціональні блоки, які можуть представляти функції, реалізовані процесором, програмним забезпеченням або їх комбінацією (наприклад, програмно-апаратним забезпеченням). Логічне угрупування 1802 може включати в себе електричний компонент для конфігурування основної несучої в попередньо визначеному частотному діапазоні в межах смуги частот системи, щоб включати область керування, що виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних обладнань UE, які працюють в розширеному режимі 1804. Крім того, логічне угрупування 1802 може включати в себе електричний компонент для конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в межах смуги частот системи, щоб включати відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі по відношенню до обладнань UE, які працюють в традиційному режимі 1806. Додатково, система 1800 може включати в себе пам'ять 1808, яка зберігає команди для виконання функцій, асоційованих з електричними компонентами 1804 і 1806. У той час як показані зовнішніми по відношенню до пам'яті 1808, повинно бути зрозумілим, що електричні компоненти 1804 і 1806 можуть існувати в пам'яті 1808. Те, що було описано вище, включає в себе приклади одного або більше варіантів здійснення. Звичайно, неможливо описати кожну мислиму комбінацію компонентів або способів в цілях описати вищезазначені варіанти здійснення, але фахівець в даній галузі техніки може розпізнати, що можливо багато додаткових комбінацій і перестановок різних варіантів здійснення. Відповідно, розкриті варіанти здійснення призначаються, щоб охопити всі такі зміни, модифікації і варіації, які знаходяться в межах суті і сфери прикладеної формули винаходу. Крім того, доти, доки термін "включає в себе" використовується як в докладному описі, так і в формулі винаходу, такий термін призначається, щоб бути включеним способом, аналогічному терміну "що містить", коли той, "що містить" інтерпретується при використанні як перехідне слово в формулі винаходу. 55 ФОРМУЛА ВИНАХОДУ 60 1. Спосіб, який використовується в системі бездротового зв'язку, який полегшує ідентифікацію передач керування на основі робочого режиму, що включає етапи, на яких: ідентифікують використовуваний робочий режим, причому використовуваний робочий режим вибирається з групи, що складається з традиційного режиму і розширеного режиму; 16 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 при ідентифікації традиційного режиму відслідковують передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в асоційованій смузі частот системи; і при ідентифікації розширеного режиму відслідковують передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої і щонайменше однією областю керування однієї або більше додаткових несучих в асоційованій смузі частот системи. 2. Спосіб за п. 1, у якому область керування основною несучою містить ресурси частоти, розташовані на одній або більше границях основної несучої. 3. Спосіб за п. 1, у якому область керування однією або більше додатковими несучими містить ресурси частоти, розташовані на одній або більше границях асоційованої смуги частот системи. 4. Спосіб за п. 1, що додатково включає прийом інформації, яка належить до відповідних місцеположень в частоті області керування однією або більше додатковими несучими при ідентифікації розширеного режиму. 5. Спосіб за п. 4, у якому інформація прийому містить прийом одного або більше блоків інформації про систему (SIB), що містять інформацію, яка належить до відповідних місцеположень в частоті області керування однією або більше додатковими несучими. 6. Спосіб за п. 4, у якому інформація прийому містить прийом виділеної сигналізації, що належить до відповідних місцеположень в частоті області керування однією або більше додатковими несучими. 7. Спосіб за п. 1, у якому область керування однією або більше додатковими несучими використовує шаблон стрибкоподібного перемикання частоти. 8. Пристрій бездротового зв'язку, що містить: щонайменше один процесор, сконфігурований з можливістю: ідентифікувати використовуваний робочий режим, у якому використовуваний робочий режим вибирається з групи, що складається з традиційного режиму і розширеного режиму; при ідентифікації традиційного режиму відслідковувати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основної несучої в асоційованій смузі частот системи; при ідентифікації розширеного режиму відслідковувати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основною несучою і щонайменше однією областю керування однією або більше додатковими несучими в асоційованій смузі частот системи; і пам'ять, приєднану до щонайменше одного процесора. 9. Пристрій бездротового зв'язку за п. 8, що додатково містить щонайменше один процесор, сконфігурований для прийому інформації, що належить до відповідних місцеположень, в частоті області керування однією або більше додатковими несучими при ідентифікації розширеного режиму. 10. Пристрій бездротового зв'язку, який ідентифікує передачі керування на основі робочого режиму, що містить: засіб для ідентифікації використовуваного робочого режиму, в якому використовуваний робочий режим вибирається з групи, яка складається з традиційного режиму і розширеного режиму; засіб для, при ідентифікації традиційного режиму, відслідковування передач керування по ресурсах, асоційованих з щонайменше однією областю керування основною несучою в асоційованій смузі частот системи; і засіб для, при ідентифікації розширеного режиму, відслідковування передач керування по ресурсах, асоційованих з щонайменше однією областю керування основною несучою і щонайменше однією областю керування однією або більше додатковими несучими в асоційованій смузі частот системи. 11. Пристрій бездротового зв'язку за п. 10, який додатково містить засіб для прийому інформації, що належить до відповідних місцеположень в частоті області керування однією або більше додатковими несучими при ідентифікації розширеного режиму. 12. Пристрій бездротового зв'язку за п. 10, у якому область керування однією або більше додатковими несучими використовує шаблон стрибкоподібного перемикання частоти. 13. Пристрій бездротового зв'язку за п. 10, у якому область керування основною несучою містить ресурси частоти, розташовані на одній або більше границях основної несучої. 14. Пристрій бездротового зв'язку за п. 10, у якому область керування однією або більше додатковими несучими містить ресурси частоти, розташовані на одній або більше границях асоційованої смуги частот системи. 15. Пристрій бездротового зв'язку за п. 11, у якому інформація прийому містить прийом одного або більше блоків інформації про систему (SIB), що містять інформацію, яка належить до 17 UA 98064 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідних місцеположень в частоті області керування однією або більше додатковими несучими. 16. Пристрій бездротового зв'язку за п. 10, у якому інформація прийому містить прийом виділеної сигналізації, що належить до відповідних місцеположень в частоті області керування однією або більше додатковими несучими. 17. Зчитуваний комп'ютером носій, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб, який включає етапи, на яких: змушують щонайменше один комп'ютер ідентифікувати використовуваний робочий режим, причому використовуваний робочий режим вибирається з групи, яка складається з традиційного режиму і розширеного режиму; змушують щонайменше один комп'ютер, при ідентифікації традиційного режиму, відслідковувати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основною несучою в асоційованій смузі частот системи; і змушують щонайменше один комп'ютер, при ідентифікації розширеного режиму, відслідковувати передачі керування по ресурсах, асоційованих з щонайменше однією областю керування основною несучою і щонайменше однією областю керування однією або більше додатковими несучими в асоційованій смузі частот системи. 18. Спосіб, який використовується в системі бездротового зв'язку, який полегшує передачу інформації керування для двох або більше несучих на користувацьке обладнання (UE), що включає етапи: конфігурування основної несучої в попередньо визначеному частотному діапазоні в смузі частот системи, щоб включати область керування, що виявляється для відповідних блоків користувацького обладнання (UE), які працюють у традиційному режимі, і відповідних обладнань (UE), які працюють у розширеному режимі; і конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в смузі частот системи, щоб включати відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі відносно обладнань UE, які працюють в традиційному режимі. 19. Спосіб за п. 18, в якому етап конфігурування основної несучої включає конфігурування області керування основною несучою для використання одного або більше частотних діапазонів, асоційованих з однією або більше границями основної несучої. 20. Спосіб за п. 18, у якому етап конфігурування щонайменше однієї додаткової несучої включає конфігурування відповідних областей керування щонайменше однією додатковою несучою для використання одного або більше частотних діапазонів, асоційованих з однією або більше границями смуги частот системи. 21. Спосіб за п. 20, який додатково включає передачу інформації, що належить до частотних діапазонів, використовуваних відповідними областями керування в щонайменше одній додатковій несучій, на одне або більше обладнань UE, які працюють в розширеному режимі. 22. Спосіб за п. 21, в якому етап передачі включає передачу інформації в одному або більше блоках інформації про систему (SIB). 23. Спосіб за п. 21, в якому етап передачі включає передачу інформації за допомогою виділеної сигналізації на відповідні обладнання UE, які працюють у розширеному режимі. 24. Спосіб за п. 18, в якому конфігурування щонайменше однієї додаткової несучої включає відповідні області керування щонайменше однією додатковою несучою, щоб використовувати шаблон стрибкоподібного перемикання частоти. 25. Пристрій бездротового зв'язку, що містить: щонайменше один процесор, сконфігурований для: конфігурування основної несучої в попередньо визначеному частотному діапазоні в смузі частот системи, щоб включати область керування, що виявляється для відповідних блоків користувацького обладнання (UE), які працюють у традиційному режимі, і відповідних обладнань UE, які працюють у розширеному режимі; конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в границях смуги частот системи, щоб включати відповідні області керування, які виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі відносно обладнань UE, які працюють в традиційному режимі; і пам'ять, приєднану до щонайменше одного процесора. 26. Пристрій бездротового зв'язку за п. 25, в якому етап конфігурування основної несучої включає конфігурування області керування основної несучої для використання одного або більше частотних діапазонів, асоційованих з однією або більше границями основної несучої. 27. Пристрій бездротового зв'язку, який передає інформацію керування, що містить: 18 UA 98064 C2 5 10 15 20 25 30 35 засіб для конфігурування основної несучої в попередньо визначеному частотному діапазоні в смузі частот системи, щоб включати область керування, яка виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють в традиційному режимі, і відповідних UE, які працюють у розширеному режимі; і засіб для конфігурування щонайменше однієї додаткової несучої у відповідних частотних діапазонах, які не перекриваються, в смузі частот системи, щоб включати відповідні області керування, що виявляються для обладнань UE, які працюють в розширеному режимі, але прозорі відносно обладнань UE, які працюють в традиційному режимі. 28. Пристрій бездротового зв'язку за п. 23, у якому етап конфігурування основної несучої включає конфігурування області керування основною несучою для використання одного або більше частотних діапазонів, асоційованих з однією або більше границями основної несучої. 29. Пристрій бездротового зв'язку за п. 23, у якому етап конфігурування щонайменше однієї додаткової несучої включає конфігурування відповідних областей керування щонайменше однією додатковою несучою для використання одного або більше частотних діапазонів, асоційованих з однією або більше границями смуги частот системи. 30. Пристрій бездротового зв'язку за п. 29, що додатково містить засіб для передачі інформації, яка належить до частотних діапазонів, використовуваних відповідними областями керування в щонайменше одній додатковій несучій, на одне або більше обладнань UE, що працюють у розширеному режимі. 31. Пристрій бездротового зв'язку за п. 30, у якому засіб для передачі містить засіб для передачі інформації в одному або більше блоках інформації про систему (SIB). 32. Пристрій бездротового зв'язку за п. 30, у якому засіб для передачі містить передачу інформації за допомогою виділеної сигналізації на відповідні обладнання UE, що працюють у розширеному режимі. 33. Пристрій бездротового зв'язку за п. 27, у якому засіб для конфігурування щонайменше однієї додаткової несучої містить відповідні області керування щонайменше однією додатковою несучою, щоб використовувати шаблон стрибкоподібного перемикання частоти. 34. Зчитуваний комп'ютером носій, що містить виконувані комп'ютером команди, щоб примусити комп'ютер виконувати спосіб, що включає етапи, на яких: змушують щонайменше один комп'ютер конфігурувати основну несучу в попередньо визначеному частотному діапазоні в смузі частот системи, щоб включати область керування, що виявляється для відповідних блоків користувацького обладнання (обладнань UE), які працюють у традиційному режимі, і відповідних обладнань UE, які працюють у розширеному режимі; і змушують щонайменше один комп'ютер конфігурувати щонайменше одну додаткову несучу у відповідних частотних діапазонах, що не перекриваються, в смузі частот системи, щоб включати відповідні області керування, які виявляються для обладнань UE, які працюють в розширеному режимі, але прозорих відносно обладнань UE, які працюють в традиційному режимі. 19 UA 98064 C2 20 UA 98064 C2 21 UA 98064 C2 22 UA 98064 C2 23 UA 98064 C2 24 UA 98064 C2 25 UA 98064 C2 26 UA 98064 C2 27 UA 98064 C2 28
