Способи і пристрій вибору серед множини несучих з використанням одного ланцюга приймачів, настроєного на одну несучу

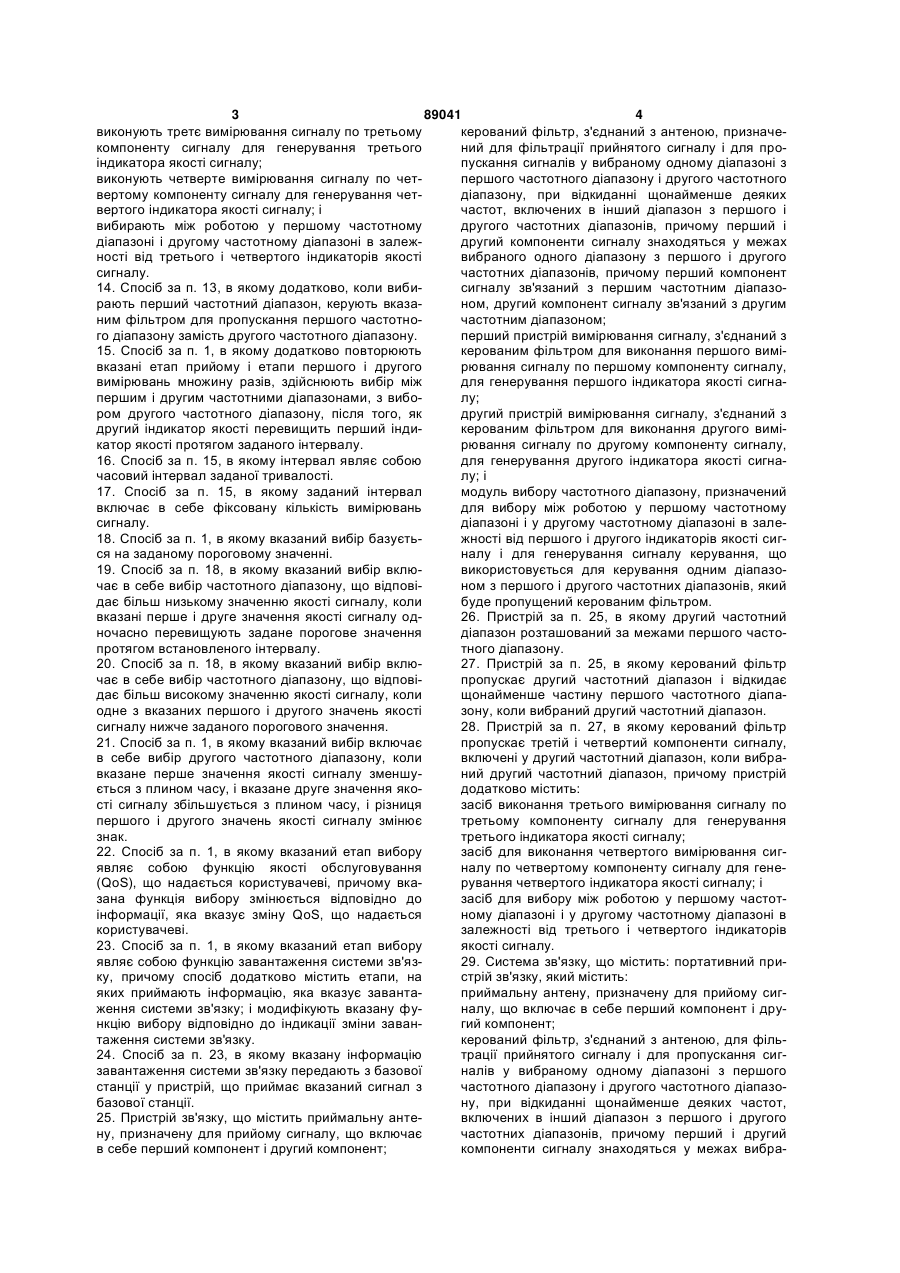

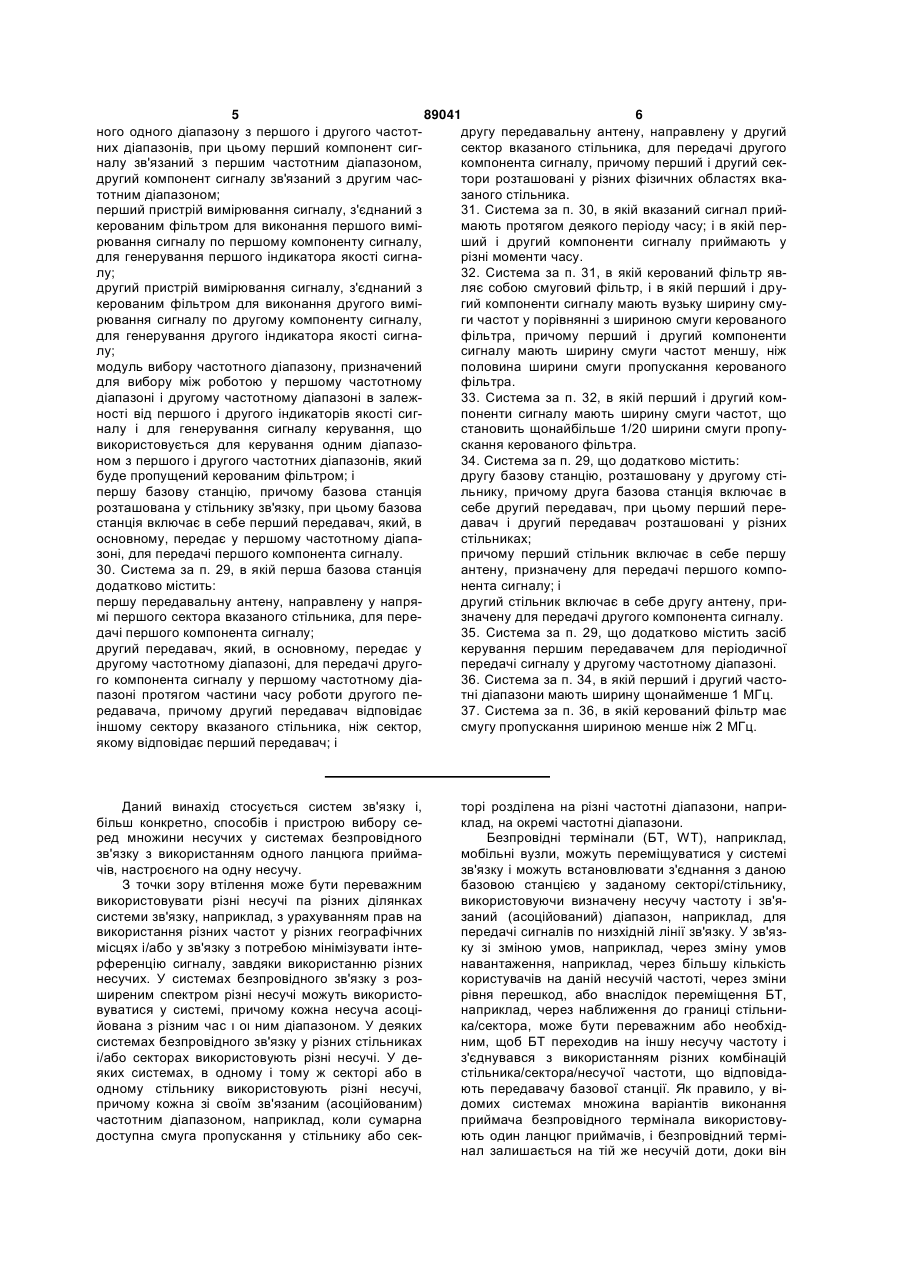

1. Спосіб зв'язку, який полягає у тому, що: приймають сигнал, що включає в себе перший компонент і другий компонент; використовують фільтр для пропускання першого і другого компонентів сигналу, причому перший і другий компоненти сигналу знаходяться у межах першого частотного діапазону; виконують перше вимірювання сигналу по першому компоненту сигналу для генерування першого індикатора якості сигналу; виконують друге вимірювання сигналу по другому компоненту сигналу для генерування другого індикатора якості сигналу; і вибирають між роботою у першому частотному діапазоні і другому частотному діапазоні, зв'язаному з другим компонентом сигналу, в залежності від першого і другого індикаторів якості сигналу. 2. Спосіб за п. 1, в якому другий частотний діапазон знаходиться за межами першого частотного діапазону. 3. Спосіб за п. 2, в якому етапи прийому, виконання і вибору виконують за допомогою пристрою мобільного зв'язку, причому спосіб додатково містить етапи, на яких: використовують перший передавач, який, в основному, виконує передачу у першому частотному діапазоні, для передачі першого компонента сигналу; і використовують другий передавач, який, в основному, виконує передачу у другому частотному діа 2 (19) 1 3 89041 4 виконують третє вимірювання сигналу по третьому керований фільтр, з'єднаний з антеною, призначекомпоненту сигналу для генерування третього ний для фільтрації прийнятого сигналу і для проіндикатора якості сигналу; пускання сигналів у вибраному одному діапазоні з виконують четверте вимірювання сигналу по четпершого частотного діапазону і другого частотного вертому компоненту сигналу для генерування четдіапазону, при відкиданні щонайменше деяких вертого індикатора якості сигналу; і частот, включених в інший діапазон з першого і вибирають між роботою у першому частотному другого частотних діапазонів, причому перший і діапазоні і другому частотному діапазоні в залеждругий компоненти сигналу знаходяться у межах ності від третього і четвертого індикаторів якості вибраного одного діапазону з першого і другого сигналу. частотних діапазонів, причому перший компонент 14. Спосіб за п. 13, в якому додатково, коли вибисигналу зв'язаний з першим частотним діапазорають перший частотний діапазон, керують вказаном, другий компонент сигналу зв'язаний з другим ним фільтром для пропускання першого частотночастотним діапазоном; го діапазону замість другого частотного діапазону. перший пристрій вимірювання сигналу, з'єднаний з 15. Спосіб за п. 1, в якому додатково повторюють керованим фільтром для виконання першого вимівказані етап прийому і етапи першого і другого рювання сигналу по першому компоненту сигналу, вимірювань множину разів, здійснюють вибір між для генерування першого індикатора якості сигнапершим і другим частотними діапазонами, з виболу; ром другого частотного діапазону, після того, як другий пристрій вимірювання сигналу, з'єднаний з другий індикатор якості перевищить перший індикерованим фільтром для виконання другого вимікатор якості протягом заданого інтервалу. рювання сигналу по другому компоненту сигналу, 16. Спосіб за п. 15, в якому інтервал являє собою для генерування другого індикатора якості сигначасовий інтервал заданої тривалості. лу; і 17. Спосіб за п. 15, в якому заданий інтервал модуль вибору частотного діапазону, призначений включає в себе фіксовану кількість вимірювань для вибору між роботою у першому частотному сигналу. діапазоні і у другому частотному діапазоні в зале18. Спосіб за п. 1, в якому вказаний вибір базуєтьжності від першого і другого індикаторів якості сигся на заданому пороговому значенні. налу і для генерування сигналу керування, що 19. Спосіб за п. 18, в якому вказаний вибір вклювикористовується для керування одним діапазочає в себе вибір частотного діапазону, що відповіном з першого і другого частотних діапазонів, який дає більш низькому значенню якості сигналу, коли буде пропущений керованим фільтром. вказані перше і друге значення якості сигналу од26. Пристрій за п. 25, в якому другий частотний ночасно перевищують задане порогове значення діапазон розташований за межами першого частопротягом встановленого інтервалу. тного діапазону. 20. Спосіб за п. 18, в якому вказаний вибір вклю27. Пристрій за п. 25, в якому керований фільтр чає в себе вибір частотного діапазону, що відповіпропускає другий частотний діапазон і відкидає дає більш високому значенню якості сигналу, коли щонайменше частину першого частотного діапаодне з вказаних першого і другого значень якості зону, коли вибраний другий частотний діапазон. сигналу нижче заданого порогового значення. 28. Пристрій за п. 27, в якому керований фільтр 21. Спосіб за п. 1, в якому вказаний вибір включає пропускає третій і четвертий компоненти сигналу, в себе вибір другого частотного діапазону, коли включені у другий частотний діапазон, коли вибравказане перше значення якості сигналу зменшуний другий частотний діапазон, причому пристрій ється з плином часу, і вказане друге значення якододатково містить: сті сигналу збільшується з плином часу, і різниця засіб виконання третього вимірювання сигналу по першого і другого значень якості сигналу змінює третьому компоненту сигналу для генерування знак. третього індикатора якості сигналу; 22. Спосіб за п. 1, в якому вказаний етап вибору засіб для виконання четвертого вимірювання сигявляє собою функцію якості обслуговування налу по четвертому компоненту сигналу для гене(QoS), що надається користувачеві, причому вкарування четвертого індикатора якості сигналу; і зана функція вибору змінюється відповідно до засіб для вибору між роботою у першому частотінформації, яка вказує зміну QoS, що надається ному діапазоні і у другому частотному діапазоні в користувачеві. залежності від третього і четвертого індикаторів 23. Спосіб за п. 1, в якому вказаний етап вибору якості сигналу. являє собою функцію завантаження системи зв'яз29. Система зв'язку, що містить: портативний прику, причому спосіб додатково містить етапи, на стрій зв'язку, який містить: яких приймають інформацію, яка вказує завантаприймальну антену, призначену для прийому сигження системи зв'язку; і модифікують вказану фуналу, що включає в себе перший компонент і дрункцію вибору відповідно до індикації зміни завангий компонент; таження системи зв'язку. керований фільтр, з'єднаний з антеною, для філь24. Спосіб за п. 23, в якому вказану інформацію трації прийнятого сигналу і для пропускання сигзавантаження системи зв'язку передають з базової налів у вибраному одному діапазоні з першого станції у пристрій, що приймає вказаний сигнал з частотного діапазону і другого частотного діапазобазової станції. ну, при відкиданні щонайменше деяких частот, 25. Пристрій зв'язку, що містить приймальну антевключених в інший діапазон з першого і другого ну, призначену для прийому сигналу, що включає частотних діапазонів, причому перший і другий в себе перший компонент і другий компонент; компоненти сигналу знаходяться у межах вибра 5 89041 6 ного одного діапазону з першого і другого частотдругу передавальну антену, направлену у другий них діапазонів, при цьому перший компонент сигсектор вказаного стільника, для передачі другого налу зв'язаний з першим частотним діапазоном, компонента сигналу, причому перший і другий секдругий компонент сигналу зв'язаний з другим частори розташовані у різних фізичних областях вкатотним діапазоном; заного стільника. перший пристрій вимірювання сигналу, з'єднаний з 31. Система за п. 30, в якій вказаний сигнал прийкерованим фільтром для виконання першого вимімають протягом деякого періоду часу; і в якій перрювання сигналу по першому компоненту сигналу, ший і другий компоненти сигналу приймають у для генерування першого індикатора якості сигнарізні моменти часу. лу; 32. Система за п. 31, в якій керований фільтр явдругий пристрій вимірювання сигналу, з'єднаний з ляє собою смуговий фільтр, і в якій перший і друкерованим фільтром для виконання другого вимігий компоненти сигналу мають вузьку ширину смурювання сигналу по другому компоненту сигналу, ги частот у порівнянні з шириною смуги керованого для генерування другого індикатора якості сигнафільтра, причому перший і другий компоненти лу; сигналу мають ширину смуги частот меншу, ніж модуль вибору частотного діапазону, призначений половина ширини смуги пропускання керованого для вибору між роботою у першому частотному фільтра. діапазоні і другому частотному діапазоні в залеж33. Система за п. 32, в якій перший і другий комності від першого і другого індикаторів якості сигпоненти сигналу мають ширину смуги частот, що налу і для генерування сигналу керування, що становить щонайбільше 1/20 ширини смуги пропувикористовується для керування одним діапазоскання керованого фільтра. ном з першого і другого частотних діапазонів, який 34. Система за п. 29, що додатково містить: буде пропущений керованим фільтром; і другу базову станцію, розташовану у другому стіпершу базову станцію, причому базова станція льнику, причому друга базова станція включає в розташована устільнику зв'язку, при цьому базова себе другий передавач, при цьому перший перестанція включає в себе перший передавач, який, в давач і другий передавач розташовані у різних основному, передає у першому частотному діапастільниках; зоні, для передачі першого компонента сигналу. причому перший стільник включає в себе першу 30. Система за п. 29, в якій перша базова станція антену, призначену для передачі першого компододатково містить: нента сигналу; і першу передавальну антену, направлену у напрядругий стільник включає в себе другу антену, примі першого сектора вказаного стільника, для перезначену для передачі другого компонента сигналу. дачі першого компонента сигналу; 35. Система за п. 29, що додатково містить засіб другий передавач, який, в основному, передає у керування першим передавачем для періодичної другому частотному діапазоні, для передачі другопередачі сигналу у другому частотному діапазоні. го компонента сигналу у першому частотному діа36. Система за п. 34, в якій перший і другий частопазоні протягом частини часу роботи другого петні діапазони мають ширину щонайменше 1 МГц. редавача, причому другий передавач відповідає 37. Система за п. 36, в якій керований фільтр має іншому сектору вказаного стільника, ніж сектор, смугу пропускання шириною менше ніж 2 МГц. якому відповідає перший передавач; і Даний винахід стосується систем зв'язку і, більш конкретно, способів і пристрою вибору серед множини несучих у системах безпровідного зв'язку з використанням одного ланцюга приймачів, настроєного на одну несучу. З точки зору втілення може бути переважним використовувати різні несучі па різних ділянках системи зв'язку, наприклад, з урахуванням прав на використання різних частот у різних географічних місцях і/або у зв'язку з потребою мінімізувати інтерференцію сигналу, завдяки використанню різних несучих. У системах безпровідного зв'язку з розширеним спектром різні несучі можуть використовуватися у системі, причому кожна несуча асоційована з різним час ι οι ним діапазоном. У деяких системах безпровідного зв'язку у різних стільниках і/або секторах використовують різні несучі. У деяких системах, в одному і тому ж секторі або в одному стільнику використовують різні несучі, причому кожна зі своїм зв'язаним (асоційованим) частотним діапазоном, наприклад, коли сумарна доступна смуга пропускання у стільнику або сек торі розділена на різні частотні діапазони, наприклад, на окремі частотні діапазони. Безпровідні термінали (БТ, WT), наприклад, мобільні вузли, можуть переміщуватися у системі зв'язку і можуть встановлювати з'єднання з даною базовою станцією у заданому секторі/стільнику, використовуючи визначену несучу частоту і зв'язаний (асоційований) діапазон, наприклад, для передачі сигналів по низхідній лінії зв'язку. У зв'язку зі зміною умов, наприклад, через зміну умов навантаження, наприклад, через більшу кількість користувачів на даній несучій частоті, через зміни рівня перешкод, або внаслідок переміщення БТ, наприклад, через наближення до границі стільника/сектора, може бути переважним або необхідним, щоб БТ переходив на іншу несучу частоту і з'єднувався з використанням різних комбінацій стільника/сектора/несучої частоти, що відповідають передавачу базової станції. Як правило, у відомих системах множина варіантів виконання приймача безпровідного термінала використовують один ланцюг приймачів, і безпровідний термінал залишається на тій же несучій доти, доки він 7 89041 8 не буде вимушений перемкнутися, наприклад, приймач БТ може включати в себе один ланцюг внаслідок порушення зв'язку з базовою станцією. приймачів, наприклад, з одним РЧ (RF) модулем, Такий підхід є небажаним, оскільки БТ зазнає поале який може обробляти інформацію на множині рушення зв'язку на межах і зазнає зміни якості альтернативних несучих, які можуть бути альтерприйому, наприклад, через загасання, у міру того, нативно вибрані, наприклад, як несуча частота і її як БТ переміщується через всю систему. В інших зв'язаний діапазон, що використовується БТ для відомих варіантах виконання приймача використоприйому сигналів каналу трафіку, що передаються вується один ланцюг приймачів, де приймач перепо низхідній лінії зв'язку, спільно з конкретним периває зв'язок з підключеним передавачем базової редавачем базової станції. Хоча приймач безпростанції і тимчасово перемикається з використовувідного термінала у визначений момент часу наваною несучою для пошуку і оцінки альтернативстроєний на один діапазон, оцінку якості каналу, них потенційних несучих. Такий підхід є небажащо відповідає використовуваній у даний момент ним, оскільки БТ перериває нормальні сеанси часу несучій частоті і альтернативній несучій, гезв'язку під час інтервалів пошуку, витрачає час, нерують без перемикання між несучими, відповіднеобхідний для фільтрації, наприклад, радіочастоно до даного винаходу. Цей підхід відповідно до тної фільтрації, на настройку на кожну частоту даного винаходу відрізняється від відомих методик пошуку, витрачає час на очікування детектованої пошуку і оцінки з використанням одного ланцюга несучої, збір і оцінку будь-яких сигналів, що прийприймачів, в яких БТ припиняє нормальну обробку маються, наприклад, пілот-сигналів і потім витрасигналів каналу трафіку, що передаються по низчає час на повторну настройку з вихідними устахідній лінії зв'язку на вибраній у даний момент чановками несучої. су несучій частоті, перемикається на потенційно Враховуючи наведене вище, очевидно, що ісальтернативну несучу, відслідковує стан сигналів, нує потреба у поліпшених способах і пристрої, виконує вимірювання, призначені для використаннаправлених на розробку ефективної конструкції ня при оцінці, і потім перемикається назад на вихібезпровідного приймального термінала і його родну несучу частоту. Підхід відповідно до даного боту. Було б корисно, якби такий пристрій і спосовинаходу дозволяє зменшити порушення під час би дозволяли виконувати оцінку якості двох альсеансів зв'язку, дозволяє поліпшити безперервне тернативних каналів з використанням різних відслідковування БТ альтернативних несучих, модіапазонів несучої частоти одночасно, без перериже інформувати БТ про необхідність переходу до вання виконуваних сеансів зв'язку. Також було б розриву зв'язку або деградації до неприйнятного переважно, щоб такі способи забезпечували можрівня, дозволяє забезпечити ефективну передачу ливість безперервного відслідковування альтернаобслуговування з мінімальним розривом у відповітивних несучих, що дозволило б безпровідному дні моменти часу між різними точками підключентерміналу вибирати несучу частоня базової станції, у міру того, як безпровідний ту/стільник/сектор у точці з'єднання базової стантермінал переміщується у системі, і/або його можції, що дозволило б перемикатися до переривання на використовувати як допоміжний засіб при балазв'язку, і що дозволило б виконувати перемикання нсуванні навантаження системи по різних несучих. у зручній точці і з врахуванням інших факторів, У деяких варіантах виконання передавачі банаприклад, стану навантаження системи. зової станції у різних стільниках і/або у різних секРізні варіанти виконання винаходу направлені торах, наприклад, у різних сусідніх стільниках і/або на системи безпровідного зв'язку, наприклад, сису різних сусідніх секторах, в основному, використеми OFDM (МОЧР, мультиплексування з ортоготовують різні несучі частоти, але періодично викональним частотним розділенням сигналів) і/або нують передачу з використанням несучої частоти CDMA (БДКР, багатостанційний доступ з кодовим сусіднього сектора. Приймачі мобільних вузлів, розділенням каналів) з розширеним спектром, з відповідно до винаходу, використовують один лавикористанням у системі множини несучих, напринцюг з керованим фільтром, наприклад, кероваклад, коли загальна доступна смуга частот роздіним РЧ фільтром, для прийому і обробки сигналу, лена на різні частотні діапазони, причому кожний наприклад, складеного сигналу від множини різних діапазон має зв'язану несучу частоту. У різних передавачів, у межах першого вибраного діапазостільниках у системі можуть використовуватися ну несучої частоти, при цьому сигнал включає в різні несучі частоти; у різних секторах одного стісебе два компоненти, перший компонент сигналу, льника можуть використовуватися різні несучі часідентифікований першим, вибраним у даний час тоти. У деяких варіантах виконання, в одному секдіапазоном, і другий компонент сигналу, ідентифіторі стільника можуть використовуватися різні кований другим альтернативним діапазоном. несучі частоти, наприклад, на різних рівнях потужОкремі значення індикатора якості одержують з ності, що забезпечує додаткову різноманітність і компонентів першого і другого сигналу, порівнюальтернативи з'єднання з базовою станцією, нають їх і визначають, чи потрібно виконати перемиприклад, альтернативні точки підключення для кання керованого фільтра приймача на другий передачі сигналів трафіку по низхідній лінії зв'язку діапазон. каналу. Безпровідні термінали, наприклад, мобільні Далі описані приймачі безпровідного термінапортативні пристрої зв'язку, виконані відповідно до ла, в яких використовуються способи вибору несурізних варіантів виконання даного винаходу, включої частоти відповідно до даного винаходу, у сисчають в себе: приймальну антену, керований темах безпровідного зв'язку з множиною стільників фільтр, з'єднаний з антеною, перший пристрій виі множиною секторів, в яких використовується мірювання сигналу, з'єднаний з керованим фільтмножина несучих частот. Відповідно до винаходу, ром, другий пристрій вимірювання сигналу, з'єдна 9 89041 10 ний з керованим фільтром, і модуль вибору частоних діапазонів, який буде пропущений через керотного діапазону. Кожна приймальна антена БТ ваний фільтр. використовується для прийому сигналу, наприБазова станція, розташована у стільнику зв'язклад, складеного сигналу, що включає в себе пеку, відповідно до різних варіантів виконання данорший компонент і другий компонент. У деяких ваго винаходу, включає в себе перший передавач, ріантах виконання сигнал, наприклад, складений призначений для передачі перших компонентів сигнал, приймають протягом деякого періоду часу, сигналу, який, в основному, передає у першій смуі перший і другий компоненти сигналу приймають у зі частот. Базові станції можуть забезпечити роборізні моменти часу. Керований фільтр, наприклад, ту по секторах і можуть включати в себе першу РЧ смуговий фільтр, що знаходиться у керованому передавальну антену, з'єднану з першим передаРЧ модулі, що включає в себе змішувач, передає вачем, і направлену у перший сектор стільника сигнали у вибраному одному діапазоні з першого для передачі першого компонента сигналу. Крім частотного діапазону і другого частотного діапазотого, така базова станція, що працює по секторах, ну, при відкиданні щонайменше деяких з частот звичайно включає в себе другий передавач, з'єдіншого діапазону з першого і другого частотних наний з другою передавальною антеною. Другий діапазонів. Перший і другий компоненти сигналу передавач, в основному, передає у другій смузі знаходяться у межах вибраного одного діапазону з частот, але протягом частини часу роботи другого першого і другого частотних діапазонів. Перший передавача, він передає компонент другого сигнакомпонент сигналу зв'язаний з першим частотним лу у першому частотному діапазоні, відповідно до діапазоном, у той час як другий частотний комповинаходу. Другий передавач відповідає іншому нент зв'язаний з другим частотним діапазоном. У сектору стільника, ніж сектор, якому відповідає деяких варіантах виконання, в яких керований перший передавач. Друга передавальна антена фільтр являє собою смуговий фільтр, і в яких пенаправлена у другий сектор стільника для передарший і другий частотні компоненти мають вузьку чі другого компонента сигналу. Перший і другий ширину смуги частот у порівнянні з шириною смуги сектори розташовані у різних фізичних областях керованого фільтра, перший і другий компоненти стільника, наприклад, у сусідніх областях, які масигналу мають меншу ширину смуги частот, ніж ють деяке перекриття. половина ширини смуги пропускання керованого Відповідно до деяких варіантів виконання вифільтра. У деяких варіантах виконання, напринаходу додаткова базова станція, наприклад, друклад, у деяких варіантах виконання OFDM, в яких га базова станція, розташована у відповідному перший і другий компоненти сигналу являють содругому стільнику, наприклад, поряд зі стільником, бою прийняті сигнали великої потужності, наприщо відповідає першому передавачу і/або частково клад, сигнали радіомаяка, які легко детектувати, з перекриттям цього стільника. Така додаткова перший і другий компоненти сигналу мають ширибазова станція може включати в себе передавач і ну смуги частот, що становить, щонайбільше, 1/20 передавальну антену, що використовується для ширини частот смуги пропускання керованого фіпередачі сигналів, передусім, в її власному вихідльтра. ному частотному діапазоні і, іноді, наприклад, пеПерший пристрій вимірювання сигналу викоріодично, у частотному діапазоні, що використовунує перше вимірювання сигналу по першому комється як вихідний діапазон передавача сусіднього поненту сигналу для генерування першого індикастільника, наприклад, вихідний діапазон першого тора якості сигналу, у той час як другий пристрій передавача. БТ може приймати такі іноді передавимірювання сигналу виконує друге вимірювання вані сигнали і може виконувати їх оцінку як другий сигналу по другому компоненту сигналу, для генекомпонент сигналу прийнятого сигналу. рування другого індикатора якості сигналу. У деУ деяких варіантах виконання перший і другий яких варіантах виконання перший пристрій вимічастотні діапазони мають ширину щонайменше рювання сигналу може вимірювати енергію 1МГц. Наприклад, перший і другий частотні діапасигналу, співвідношення сигнал/шум (SNR), і визони можуть являти собою частотні діапазони шизначати частоту помилок для сигналів, специфічриною 1,25МГц, становлячи частину смуги шириних для БТ, наприклад, сигналів трафіку, що переною 5МГц всієї системи, в якій використовуються 3 даються по низхідній лінії зв'язку, призначених для або 4 різних діапазони шириною 1,25МГц. У різних визначеного БТ, а також широкомовних сигналів, системах, в яких використовуються частотні діапанаприклад, сигналів призначення, пілот-сигналів, зони шириною щонайменше 1МГц, керований і/або сигналів радіомаяка; у той час як другий прифільтр приймача мас смугу пропускання шириною стрій вимірювання сигналу виконає детектування менше 2МГц. енергії і/або детектування співвідношення сигУ різних варіантах виконання керований нал/шум по прийнятих широкомовних сигналах, фільтр може являти собою, наприклад, РЧ фільтр, наприклад, сигналах призначення, пілот-сигналах, фільтр базового діапазону основної смуги частот і/або сигналах радіомаяка, призначених для приабо фільтр інтерфейсу. Цей фільтр може являти йому множиною пристроїв. Модуль вибору частотсобою цифровий фільтр, який приймає інформаного діапазону вибирає між роботою у першому цію, що відноситься до більшого частотного діапачастотному діапазоні і у другому частотному діазону, ніж вибраний частої ний діапазон, і може пазоні, в залежності від першого і другого значень відкидати, наприклад, не обробляти, інформацію, індикатора якості і генерує сигнал керування, що що знаходиться за межами вибраного частотного використовується для керування, наприклад, видіапазону. бору одного діапазону з першого і другого частотУ деяких варіантах виконання керований фільтр, що використовується для вибору діапазо 11 89041 12 ну, виконаний після блока ШПФ (FFT, швидке пенаприклад, сигнал призначення, пілот-сигнал, сигретворення Фур'є). У таких випадках результати нал радіомаяка, і т.д. ШПФ для частот за межами вибраного частотного У деяких варіантах виконання перший передадіапазону можуть бути розраховані, але не будуть вач і другий передавач розташовані у різних секвикористовуватися внаслідок фільтрації. У таких торах одного стільника, і перший компонент сигваріантах виконання, фізичний фільтр модуля РЧ налу передають з використанням першої антени, може бути фіксованим і може бути не керованим, і відповідно до першого сектора того ж стільника, у такий фізичний фільтр передає сигнали одного той час як другий компонент сигналу передають з або декількох діапазонів. В одному такому варіанті використанням другої антени, відповідно до друговиконання після ШПФ, іони, що знаходяться за го сектора того ж стільника. У деяких варіантах межами вибраного частотного діапазону, відсікавиконання перший передавач і другий передавач ють, наприклад, за допомогою цифрового модуля розташовані у різних стільниках, і перший компообробки сигналів і/або іншого керованого модуля. нент сигналу передають з використанням першої У таких варіантах виконання модуль, що відкидає антени, що відповідає першому стільнику, у той інформацію і/або топи, що знаходяться за межами час як другий компонент сигналу передають з вивибраного діапазону, являє собою керований користанням другої антени, що відповідає другому фільтр, і він працює відповідно до сигналу керустільнику. вання вибору діапазону. Різні варіанти виконання У деяких варіантах виконання сигнал, напривинаходу направлені на способи зв'язку, що виклад, складений сигнал від двох передавачів, значають роботу приймача, який використовується приймають протягом деякого періоду часу, і пердля вибору серед множини частотних діапазонів. ший і другий компоненти сигналу приймають у Приймач може являти собою, наприклад, приймач різні моменти часу. у пристрої зв'язку портативного мобільного безПерший і другий компоненти сигналу у деяких провідного термінала. варіантах виконання мають більш вузьку ширину Зразковий спосіб, відповідно до винаходу, міссмуги частот у порівнянні з шириною смуги пропутить етапи, на яких приймають сигнал, наприклад, скання смугового фільтра. Наприклад, у деяких складений сигнал, що включає в себе перший варіантах виконання, перший і другий компоненти компонент сигналу і другий компонент сигналу, сигналів мають ширину смуги частот, яка якнайбіпричому перший і другий компоненти сигналу знальше складає 1/20 ширини смуги частот смугового ходяться у межах першого частотного діапазону, фільтра. використовують смуговий фільтр для передачі У деяких варіантах виконання перший і другий першого і другого компонентів сигналу, виконують частотні діапазони мають ширину щонайменше перше вимірювання сигналу по першому компоне1МГц, і смуговий фільтр може мати смугу пропуснту сигналу для генерування значення першою кання шириною менше, ніж 2МГц. індикатора якості сигналу, виконують друге виміНа додаток до приймача, наприклад, приймарювання сигналу по другому компоненту сигналу ча БТ, який при роботі приймає, пропускає, вимідля генерування другого значення індикатора якорює перший і другий компоненти сигналів і вибисті, і вибирають між роботою у першому частотнорає між першим і другим частотними діапазонами, му діапазоні, зв'язаному з першим компонентом спосіб, у деяких варіантах виконання, додатково сигналу, і другому частотному діапазоні, зв'язаномістить етап, на якому керують смуговим фільтром му з другим компонентом сигналу, в залежності від для пропускання другого діапазону, замість перпершого і другого значень індикатора якості. У шого діапазону, коли вибраний другий частотний різних варіантах виконання перший частотний діадіапазон. Після перемикання на другий частотний пазон знаходиться за межами другого частотного діапазон, спосіб може додатково містити етапи, на діапазону, наприклад, перший і другий частотні яких використовують смуговий фільтр для пропусдіапазони можуть бути різними, такими, що не пекання третього і четвертого компонентів сигналу, рекриваються частотними діапазонами, шириною причому вказані третій і четвертий компоненти 1,25МГц у межах 5МГц системи зв'язку. сигналу знаходяться у межах другого частотного Відповідно до щонайменше одного зразкового діапазону, виконують третє вимірювання сигналу способу винаходу, перший передавач, наприклад, по третьому компоненту сигналу для генерування передавач першої базової станції, який, в основтретього індикатора якості сигналу, виконують ченому, виконує передачу у першому частотному тверте вимірювання сигналу по четвертому комдіапазоні, під час роботи передає перший компопоненту сигналу для генерування четвертого індинент сигналу. Перший компонент сигналу може катора якості, і вибирають між роботою у першому являти собою, наприклад, сигнал трафіку, що печастотному діапазоні і другому частотному діапаредається по низхідній лінії зв'язку, сигнал призназоні, в залежності від вказаних значень індикатора чення, пілот-сигнал, і/або сигнал радіомаяка. Споякості. Потім, якщо вибраний перший частотний сіб додатково містить етап, на якому діапазон, можна керувати смуговим фільтром для використовують другий передавач, наприклад, пропускання першого частотного діапазону замість передавач іншої базової станції, який виконує педругого частотного діапазону. редачу, в основному, у другому частотному діапаУ деяких варіантах виконання етапи прийому зоні, для передачі, наприклад, періодично, другого першого і другого компонентів сигналу, і вимірюкомпонента сигналу у першому частотному діапавання першого і другого компонентів сигналу, мозоні. Другий компонент сигналу може являти сожуть повторюватися множину разів, і вибір другого бою, наприклад, широкомовний сигнал, такий, як, частотного діапазону може бути зроблений після того, як значення другого індикатора якості буде 13 89041 14 перевищувати значення першого індикатора якості 1,25МГц, перший з компонентів сигналу може протягом заданого інтервалу часу, наприклад, включати в себе сигнали, наприклад, сигнали рапротягом заданої тривалості або фіксованої кільдіомаяка, сигнали трафіку, що передається по кості вимірювань сигналу. Такий підхід використонизхідній лінії зв'язку, пілот-сигнали, сигнали призвують для запобігання перемиканню частотних начення, і т.д., що передаються підключеним у діапазонів протягом короткого періоду часу або даний момент часу передавачем сектора базової при перехідних змінах умов. Для вибору частотностанції, що використовується для передачі сигнаго діапазону можна використовувати інші критерії, лів трафіку по низхідній лінії зв'язку у БТ, у той час такі як, наприклад, задані порогові значення. Наяк другий компонент сигналу може змінюватися приклад, вибір можевключати в себе вибір частовідповідно до сигналів, що приймаються, напритного діапазону, що відповідає більш низькому клад, різних сигналів радіомаяка сусідніх передазначенню якості сигналу, коли перше і друге знавачів секторів/стільників, яким різні несучі частоти чення індикатора якості одночасно перевищують призначені як їх вихідна несуча частота. Після оцізадане порогове значення протягом заданого іннки набору прийнятих других сигналів від альтертервалу часу. Таким чином, коли обидва компоненативного передавача сектора базової станції, нти сигналу означають задовільний стан, може виконують оцінку точок підключення, і одержують бути вибраний діапазон з більш низькою якістю, набір других значень індикатора якості, потім винаприклад, з меншою потужністю, для звільнення конують порівняння з першим значенням індикатодіапазону з високою потужністю, який може викора якості і приймають рішення відносно зміни вибристовуватися іншим мобільним пристроєм. Вибір раного частотного діапазону. також може включати в себе вибір частоти, що На Фіг.1 показана схема прикладу системи відповідає більш високому значенню якості сигнабезпровідного зв'язку, що підтримує множину нелу, коли одне значення з першого і другого знасучих, яка виконана відповідно до винаходу і з чень якості сигналу знаходиться нижче заданого використанням способів даного винаходу. порогового значення, вибираючи, таким чином, На Фіг.2 показана схема прикладу базової стакращий частотний діапазон, коли важливо забезнції, яка виконана відповідно до даного винаходу і печити високу якість сигналу. Вибір також може з використанням способів даного винаходу. включати в себе вибір другого частотного діапазоНа Фіг.3 показана схема прикладу безпровідну, коли перше значення якості сигналу зменшуного термінала, що виконаний відповідно до даноється з плином часу, і друге значення якості сигго винаходу і з використанням способів даного налу збільшується з плином часу, і різниця між винаходу. першим і другим значеннями якості сигналу змінює На Фіг.4 показана схема зразкового варіанту знак, що означає, що безпровідний термінал навиконання приймача, який може обробляти два ближається до передавача другого компонента компоненти сигналу, що приймається, з одного сигналу і віддаляється від передавача першого вибраного діапазону несучої частоти одночасно, компонента сигналу. причому кожний компонент передає різну інфорУ деяких варіантах виконання етап вибору явмацію, наприклад, інформацію, яка відповідає одляє собою функцію якості обслуговування (ЯО, ному з двох різних діапазонів несучої, приймач QoS), яку надають користувачеві, причому функція виконаний відповідно до даного винаходу і з виковибору змінюється відповідно до інформації, що ристанням способів даного винаходу. вказує зміну QoS, яка надасться користувачеві. На Фіг.5 представлена ілюстрація прикладу Така зміна може бути втілена як зміна порогового сигналів базової станції, асоційованих зі зразковим значення, що використовується модулем вибору варіантом виконання безпровідного термінала, з для вибору частотного діапазону. використанням зразкового варіанту втілення У деяких варіантах виконання етап вибору явприймача з одним ланцюгом приймачів за Фіг.4 ляє собою функцію навантаження системи зв'язку, відповідно до винаходу. і спосіб додатково містить етап, на якому приймаНа Фіг.6 показана блок-схема послідовності ють інформацію, що вказує навантаження системи операцій, що ілюструє приклад способу зв'язку, зв'язку, і модифікують функцію вибору відповідно який полягає у роботі системи зв'язку, що включає до вказівки зміни навантаження системи зв'язку. приклад безпровідного термінала, з використанНаприклад, у випадку, коли безпровідний термінал ням прикладу приймача з одним ланцюгом прийдетектує значну міру використання першого частомачів за Фіг.4 відповідно до даного винаходу. тного діапазону, вибір може змінити вагу при виНа Фіг.7 представлена схема ділянки зразкозначенні вибору для створення більш сильної певих систем безпровідного зв'язку, виконаних відреваги для другого частотного діапазону. повідно до винаходу, причому система включає в Одержану інформацію про навантаження передасебе зразковий безпровідний термінал, що знахоють з базової станції у пристрій, наприклад, у БТ, диться у русі, і використовується з метою подальщо приймає сигнал від базової станції. шого пояснення винаходу. У різних варіантах виконання може бути викоНа Фіг.8 представлена схема іншого зразковонана оцінка множини альтернативних несучих пего варіанту виконання приймача, виконаного відред прийняттям рішення про вибір, і може бути повідно до даного винаходу, причому такий прийініційована зміна несучих, наприклад, перед помач можна використовувати у безпровідному вторною установкою керованого фільтра. Напритерміналі, поданому на Фіг.7. клад, у прикладі системи шириною 5МГц, що склаНа Фіг.9 показана схема, що ілюструє приклад дається з 3 секторів/стільників, в якій передачі сигналів передавача сектора базової використовуються три діапазони несучих шириною станції, що включають в себе сигнали радіомаяка, 15 89041 16 які відповідають другому передавачу, причому (148, 150) з'єднані з БС 2 110 через безпровідні сигнали радіомаяка передають по множині частотканали зв'язку (149, 151), відповідно. У секторі С них діапазонів, відповідно до даного винаходу; 124 стільника 2 104 БТ (152, 154) з'єднані з БС 2 сигнали можуть бути передані від зразкової базо110 через безпровідні канали (153, 155) зв'язку, вої станції, показаної на Фіг.7. відповідно. На Фіг.10 представлена схема, що ілюструє БС можуть бути з'єднані разом через мережу, приклад сигналу, який приймається приймачем забезпечуючи, таким чином, для БТ можливість зразкового безпровідного термінала, показаного з'єднання у межах заданого стільника з рівнозначна Фіг.7. ними вузлами, розташованими за межами даного На Фіг.11 показана схема, що ілюструє прикстільника. У системі 100 БС (108, 110, 112) з'єднані лад обробки приймачем безпровідного термінала з мережним вузлом 168 через мережні канали зразкового прийнятого сигналу за Фіг.10, і приклад зв'язку (170, 172, 174), відповідно. Мережний вузол вибору діапазону відповідно до даного винаходу. 168, наприклад, маршрутизатор, з'єднаний з іншиНа Фіг.12 показана схема, що ілюструє прикми вузлами мережі, наприклад, іншими базовими лад сигналів передавача сектора базової станції, станціями, маршрутизаторами, вузлами власного що включає в себе сигнали радіомаяка, які відпоагента, вузлами сервера ААО, і т.д., а також з мевідають передавачу сектора, причому сигнали режею Інтернет через мережний зв'язок 176. Мерадіомаяка передають по множині частотних діарежні зв'язки 170, 172, 174, 176 можуть являти пазонів відповідно до даного винаходу, і такі сигсобою, наприклад, оптоволоконні канали зв'язку. нали можуть бути передані від зразкової базової БС 108, 110, 112 включають в себе встановстанції, показаної на Фіг.7, після вибору безпровілені у секторах передавачі, причому кожний встадним терміналом нового діапазону і зміни точки новлений у секторі передавач використовує випідключення. значену призначену йому несучу частоту для На Фіг.13 показана ілюстрація прикладу сигнапередачі звичайних сигналів, наприклад, сигналів лу радіомаяка зі зміщенням часової послідовності трафіку по низхідній лінії зв'язку, що направляютьвідносно сусіднього сектора, що використовується ся у визначені БТ, відповідно до винаходу. На нез метою додаткового пояснення властивостей висучих частотах, призначених для встановлених у находу. секторах передавачів, що використовуються для На Фіг.1 показаний приклад безпровідної сисзвичайної передачі сигналів, також передають теми 100 зв'язку, що підтримує множину несучих і широкомовні сигнали, такі, як, наприклад, сигнали передачу сигналів з розширеним спектром, яка призначення, пілот-сигнали, і/або сигнали радіовиконана відповідно до даного винаходу. У системі маяка, від БС у БТ. Крім того, відповідно до вина100 використовуються пристрій і способи відповідходу, кожний встановлений у секторі передавач но до даного винаходу. На Фіг.1 представлена базової станції передає додаткові сигнали по низмножина прикладів багатосекторних стільників, хідній лінії зв'язку, такі, як, наприклад, пілотстільник 1 102, стільник 2 104, стільник 3 106. Кожсигнали і/або сигнали радіомаяка у межах діапаний спільник (102, 104, 106) являє собою область зонів несучої частоти, призначених для передавазони безпровідного обслуговування для базової чів у сусідніх стільниках/секторах для передачі їх станції (БС, BS), (БС 1 108, БС 2 110, БС 3 112), звичайних сигналів. Такі сигнали, що передаються відповідно. У прикладі варіанту виконання кожний по низхідній лінії зв'язку, забезпечують інформацію стільник 102, 104, 106 включає в себе три сектори для БТ, наприклад, БТ 132, яку можна використо(А, В. С). Стільник 1 102 включає в себе сектор А вувати для оцінки і прийняття рішення, яку з несу114, сектор В 116, і сектор С 118. Стільник 2 104 чих частот потрібно вибрати, і сектор/стільник якої включає в себе сектор А 120, сектор В 122 і сектор відповідної базової станції використовувати як С 124. Стільник 3 106 включає в себе сектор А точку з'єднання. БТ, наприклад, БТ 132, включає в 126, сектор В 128 і сектор С 130. В інших варіантах себе приймачі, які дозволяють обробляти інфорвиконання, можливе використання різної кількості мацію, що надходить від встановлених у секторах секторів у стільнику, наприклад, 1 сектор у стільпередавачів БС 108, 110, 112, надаючи інформанику, 2 сектори у стільнику або більше, ніж 3 секцію про альтернативні діапазони несучих частот, тори у стільнику. Крім того, різні стільники можуть які можна використовувати для звичайного зв'язку, включати в себе різну кількість секторів. наприклад, для передачі сигналів каналу трафіку Безпровідні термінали (БТ), наприклад, мобіпо низхідній лінії зв'язку, і які можуть бути вибрані льні вузли (MB, MN), можуть переміщуватися у БТ. системі і можуть зв'язуватися з рівнозначними вуНа Фіг.2 представлений приклад базової станзлами, наприклад, з іншими MB, через безпровідні ції 200, що як альтернатива називається вузлом канали зв'язку з БС. У секторі А 114 стільника 1 доступу, виконаним відповідно до даного винахо102 БТ (132, 134) з'єднані з БС 1 108 через безду. БС називається вузлом доступу, оскільки викопровідні канали (133, 135) зв'язку, відповідно. У нує для БТ функцію точки підключення до мережі і секторі В 116 стільника 1 102 БТ (136, 138) з'єднані забезпечує для БТ доступ до мережі. Базова станз БС 1 108 через безпровідні канали зв'язку (137, ція 200 за Фіг.2 може являти собою більш доклад139), відповідно. У секторі С 118 стільника 1 102 не представлення будь-якої з базових станцій 108, БТ (140, 142) з'єднані з БС 1 108 через безпровідні 110, 112 системи 100 за Фіг.1. Базова станція 200 канали (141, 143) зв'язку, відповідно. У секторі А включає в себе процесор 202, наприклад, ЦП, 120 стільника 2 104 БТ (144, 146) з'єднані з БС 2 приймач 204, що включає декодер 206, встанов110 через безпровідні канали (145, 147) зв'язку, лений у секторі передавач 208, запам'ятовуючий відповідно. У секторі В 122 стільника 2 104 БТ пристрій 210 та інтерфейс 212 введен 17 89041 18 ня/виведення, з'єднані разом через шину 214, по рівні потужності при передачі даних, асоційовані з якій різні елементи можуть виконувати взаємний кожною несучою частотою у межах сектора, інфообмін даними та інформацією. Приймач 204 з'єдрмацію про множину несучих частот (інформація наний з встановленою у секторі антенною 216 і 238 про несучу частоту 1, інформація 240 про неможе приймати сигнали від безпровідних термінасучу частоту N), інформацію 242 радіомаяка та лів 300 (див. Фіг.3) у кожному з секторів, який є інформацію 243 про завантаження системи. Інфозоною обслуговування базової станції 200. Декормація (238, 240) про несучу частоту включає в дер 206 приймача декодує сигнали, що приймасебе інформацію, що визначає частоту несучої і ються, які надходяїь по висхідній лінії зв'язку, і асоційовані смуги пропускання. Інформація 242 виділяє інформацію, кодовану БТ 300 перед перерадіомаяка включає в себе інформацію тону, надачею. Встановлений у секторі передавач 208 приклад, інформацію, що асоціює сигнали радіовключає в себе множину передавачів, передавач маяка у кожному секторі з визначеними частотами 218 сектора 1, передавач 220 сектора N. Кожний і несучими, і часові послідовності, асоційовані з передавач (218, 220) сектора включає в себе копередачею сигналів радіомаяка. Інформація 243 дер (222, 224), призначений для кодування дапро завантаження системи включає в себе інфорних/інформації, що передаються по низхідній лінії мацію про складене завантаження у кожному з зв'язку, і з'єднаний з антеною (226, 228), відповідрізних діапазонів несучих частот, що підтримуютьно. Кожна антена 226, 228 відповідає різному секся базовою станцією 200. Інформація 243 про затору і звичайно орієнтована для передачі у сектовантаження системи може бути передана з базорі, якому відповідає дана антена, і в якому вона вої станції 200 у БТ 300, що, у деяких варіантах може бути встановлена. Антени 226, 228 можуть виконання, може використовувати цю інформацію бути окремими антенами або можуть відповідати у процесі прийняття рішення про вибір діапазону різним елементам однієї багатосекторної антени, несучої частоти для установки у приймачі БТ. яка має різні антенні елементи для різних секторів. Дані/інформація 232 у запам'ятовуючому приКолений встановлений у секторі передавач (218, строї 210 також включають в себе множину набо220) має призначений діапазон несучої частоти, рів даних/інформації 244 БТ, по одному набору який повинен використовуватися для звичайної для кожного Б1: дані/інформація 246 БТ 1, дапередачі сигналів, наприклад, сигналів трафіку по ні/інформація 248 БТ N. Дані/інформація 246 БТ 1 низхідній лінії зв'язку. Кожний встановлений у секвключають в себе дані користувача на маршруті торі передавач (218, 220) дозволяє передавати від/до БТ 1, ІД (ID) термінала, що асоціює БТ з сигнали по низхідній лінії зв'язку, наприклад, сигбазовою станцією 200. ІД сектора, що ідентифікує нали призначення, дані і сигнали керування, пілотсектор, в якому БТ 1 роз гаптований у даний мосигнали, і/або сигнали радіомаяка в його власному мент часу, та інформацію про несучу частоту, яка призначеному діапазоні несучої частоти. Кожний асоціює БТ 1 з конкретною несучою частотою, що встановлений у секторі передавач (218, 220), відвикористовується для звичайної передачі сигналів. повідно до винаходу, також передає додаткові Процедури 230 базової станції включають в сигнали по низхідній лінії зв'язку, наприклад, пілотсебе процедури 250 зв'язку і процедури 252 керусигнали і/або сигнали радіомаяка в інших діапазовання базовою станцією. Процедури 250 передачі нах несучої частоти, наприклад, у діапазонах невтілюють різні протоколи передачі, що використосучої частоти, призначених сусіднім стільнивуються базовою станцією 200. Процедури 252 кам/секторам для передачі їх звичайних сигналів. керування базовою станцією включають в себе Інтерфейс 212 введення/виведення базової станції модуль 254 планувальника і процедури 256 обробз'єднує базову станцію 200 з іншими мережними ки сигналів. Процедури 252 керування базовою вузлами, наприклад, іншими вузлами доступу, мастанцією керують роботою базової станції, вклюршрутизаторами, серверами ААО, вузлами власчаючи приймач 204, передавачі (218, 220), плануного агента, і мережею Інтернет. Запам'ятовуючий вання, обробку сигналів і передачу сигналів радіопристрій 210 включає в себе процедури 230 і дамаяка відповідно до даного винаходу. Модуль 254 ні/інформацію 232. Процесор 202 виконує процепланувальника, наприклад, планувальник, викоридури 230 і використовує дані/інформацію 232, що стовується для планування ресурсів радіоканалу, містяться у запам'ятовуючому пристрої 210, для наприклад смуги пропускання, з плином часу для керування роботою базової станції 200, включаюбезпровідних терміналів 300, для зв'язку по вичи планування користувачів по різних несучих чассхідній і низхідній лініях зв'язку. Процедури 252 тотах, з використанням різних рівнів потужності, керування базовою станцією також включають в керування потужністю, керування часовою послісебе процедури 256 обробки сигналів, які керують: довністю, зв'язок, передачу сигналів і передачу приймачем 204, декодером 206, передавачами сигналів радіомаяка відповідно до винаходу. Пла(218, 220), кодерами (222, 224), генеруванням звинування конкретного користувача, наприклад, кончайного сигналу, перемиканням даних і тону керукретною БТ 300, на конкретній несучій частоті, вання, і прийомом сигналу. Процедура 258 радіоможе виконуватися відповідно до варіантів вибору, маяка також включена у процедури 256 обробки що виконується БТ 300, відповідно до винаходу. сигналів, і у ній використовується інформація 242 Дані/інформація 232, що міститься у запам'ярадіомаяка для керування генеруванням і передатовуючому пристрої 210, включає в себе дані 234, чею сигналів радіомаяка відповідно до винаходу. наприклад, дані користувача, які повинні бути пеВідповідно до винаходу у деяких варіантах викоредані у безпровідні термінали 300 і прийняті від нання сигнали радіомаяка, наприклад, сигнали з них, інформацію 236 сектора, що включає в себе високою потужністю, які мають відносно вузьку несучі частоти, асоційовані з кожним сектором, і смугу частот, можуть бути передані у кожному сек 19 89041 20 торі у кожному з діапазонів несучої частоти, що РЧ модулем 320, обробляють, наприклад, фільтвикористовуються цим сектором/стільником або рують за допомогою фільтра базового діапазону, сусіднім сектором/стільником. Такі сигнали радіоперетворюють з аналогових у цифрові сигнали і маяка, у деяких варіантах виконання, використододатково фільтрують за допомогою цифрового вуються БТ 300 для порівняння альтернативних фільтра, з використанням додаткових модулів 322 доступних несучих. ланцюга приймача. Потім, сигнали виводять з доНа Фіг.3 представлений приклад безпровіднодаткових модулів 322 і передають у модуль 324 го термінала 300, наприклад, мобільного вузла, цифрової обробки сигналів і модуль 334 детектувиконаного відповідно до даного винаходу, і з вивання енергії/детектування співвідношення сигкористанням способів даного винаходу. Безпровінал/шум. Деякі компоненти сигналу, наприклад, з дний термінал 300, показаний на Фіг.3, може являпередавача стільника/сектора першої базової стати собою більш докладне представлення будьнції, що відповідають вибраному у поточний час якого з БТ 132, 134, 136, 138, 140, 142, 144, 146, діапазону, обробляють за допомогою модуля 324 148, 150, 152, 154, 156, 158, 160, 162, 164, 166 цифрової обробки сигналів; у гой час як інші комсистеми 100 за Фіг.1. Безпровідний термінал 300 поненти сигналу, наприклад, з передавача другого включає в себе приймач 302, передавач 304, простільника/сектора, що відповідають іншому діапацесор 306, наприклад, ЦП, і запам'ятовуючий призону несучої, обробляють з використанням модуля стрій 308, з'єднані разом через шину 310, через 334 детектування енергії/детектування співвіднояку різні елементи можуть виконувати обмін данишення сигнал/шум. Модуль обробки цифрового ми та інформацією. сигналу включає в себе декодер 326, який може Приймач 302 з'єднаний з антенною 312, через декодувати сигнали трафіку, що передаються по яку сигнали, що передаються по низхідній лінії низхідній лінії зв'язку у конкретний БТ 300; у той зв'язку, приймають від множини встановлених у час як модуль 334 детектування енерсекторах передавачів базової станції і через відгії/детектування співвідношення сигнал/шум не повідні секторні антени 226, 228. Приймач 302 включає в себе таку можливість декодування. включає в себе один ланцюг 314 приймача з розВихідні значення, наприклад, значення індикаширеним спектром і контролер 316 вибору діапатора якості, з модуля 328 детектора якості сигназону. Ланцюг 314 приймача з розширеним спектлу, модуля 324 цифрової обробки сигналів і з мором включає в себе РЧ модуль (схема дуля 334 детектування енергії/детектування синхронізації частоти) 320, призначений для викоспіввідношення сигнал/шум подають у модуль 316 нання фільтрації та інших операцій. РЧ модуль вибору діапазону, який керує установками вибору 320 включає в себе керований смуговий фільтр частотного діапазону у РЧ модулі (схема синхроні321, призначений для режекції частот за межами зації частоти) 320, відповідно до винаходу. вибраного діапазону, у той час, як він пропускає Передавач 304 включає в себе кодер 336 і частоти, наприклад, несучий сигнал, що попадаю ι з'єднаний з передавальною антеною 338. Даь у вибраний діапазон. Додаткові модулі 322 також ні/Інформація, наприклад, блоки даних/інформації, включені у ланцюг 314 приймача разом з модулем що передаються по висхідній лінії зв'язку, можуть 324 цифрової обробки сигналів і модулем 334 дебути кодовані за допомогою кодера 336 і потім тектування енергії/детектування співвідношення передані через антену 338 у базову станцію 200. сигнал/шум. Модуль 324 цифрової обробки сигнаЗапам'ятовуючий пристрій 308 включає в себе лів включає в себе декодер 326 і модуль 328 детепроцедури 340 і дані/інформацію 342. Процесор ктора якості сигналу. 306, наприклад, ЦП, виконує процедури 340 і виРЧ модуль 320, додаткові модулі 322 ланцюга користовує дані/інформацію 342 у запам'ятовуюприймача, модуль 324 обробки цифрового сигначому пристрої 308 для забезпечення роботи БТ лу, і модуль 334 детектування енер300 і виконання способів відповідно до даного вигії/детектування співвідношення сигнал/шум виконаходу. ристовують для прийому, декодування, Дані/інформація 342 безпровідного терміналу вимірювання і оцінок різних сигналів, включаючи, включають в себе дані 344 користувача, інформанаприклад, сигнали призначення, дані каналу цію 346 про пристрій користувача/ресурс сеансу, трафіку, що передається по низхідній лінії зв'язку, інформацію 348 про поточну вибрану несучу часта інформаційні сигнали, пілот-сигнали, і/або сигтоту, інформацію 350 про альтернативну несучу нали радіомаяка, які передають з використанням частоту, інформацію 352 про стільник/сектор, інмножини передавачів базової станції стільниформацію 354 про несучу частоту, інформацію 356 ка/сектора, з використанням вибраного у поточний про сигнал, що детектується, та інформацію 358 час першого діапазону, асоційованого з конкретвибору несучої. ною першою несучою частотою. Контролер 316 Дані 344 користувача включають в себе дані, вибору діапазон) виводить сигнал у РЧ модуль 320 інформацію і файли, призначені для передачі у і регульований фільтр 321, включений у нього, для рівноправний вузол або прийому з нього під час вибору визначеної несучої частоти; РЧ модуль 320 сеансу зв'язку з безпровідним терміналом 300. пропускає прийняті компоненти сигналу, що знаІнформація 346 ресурсу користуваходяться у межах вибраного діапазону несучої ча/пристрою/сеансу включає в себе, наприклад, частоти і режектує щонайменше деякі з сигналів, інформацію ІД термінала, інформацію ІД базової що знаходяться за межами вибраного діапазону станції, інформацію ІД сектора, інформацію про несучої частоти. РЧ модуль 320 також виконує вибрану несучу частоту, інформацію про режим та додаткову обробку, наприклад, сигнали змішують з інформацію про ідентифікований радіомаяк. Інфобазовим діапазоном. Вихідні сигнали, пропущені рмація ІД термінала може являти собою ідентифі 21 89041 22 катор, призначений для БТ 300 базовою станцією ку, між першим передавачем і БТ 300, при викори200, з якою з'єднаний БТ 300, який ідентифікує станні діапазону несучої, на яку у поточний час безпровідний термінал 300 для базової станції настроєний приймач 302. Модуль 334 детектуван200. Інформація про ІД базової станції може являня енергії/детектування співвідношення сигти собою, наприклад, значення спаду, асоційованал/шум може вимірювати і записувати енергію ного з базовою станцією 200, і використовується у 360 сигналу і/або співвідношення сигнал/шум 362 послідовностях перемикання. Інформація про ІД сигналу компонента з другого передавача для висектора включає в себе інформацію, що ідентифізначення 2-ого значення 368 індикатора якості, яке кує ІД сектора встановленого у секторі передаваозначає стан потенційного каналу, наприклад, кача/приймача базової станції, через який виконують налу трафіку, що передається по низхідній лінії передачу звичайних сигналів, і може відповідати зв'язку між другим передавачем і БТ 300 в альтерсектору стільника, в якому розташований безпронативному діапазоні несучої. відний термінал 300. Вибрана інформація про неІнформація 370 синхронізації може включати в сучу частоту включає в себе інформацію, що іденсебе, у деяких варіантах виконання CDMA, напритифікує несучу частоту, наприклад, несучу клад, інформацію синхронізації часовою послідовчастоту, на яку був настроєний РЧ модуль, що ністю на ослові пілот-сигналу, що використовуєтьвикористовується БС для передачі сигналів по ся і/або одержується приймачем, наприклад, при низхідній лінії зв'язку, наприклад, сигналів каналу обробці пілот-сигналу CDMA. У деяких варіантах графіку. Інформація режиму ідентифікує, чи знавиконання OFDM, інформація синхронізації може ходиться безпровідний термінал у стані увімкненвключати в себе інформацію відновлення часовою ня/утримання/очікування. послідовністю символів. Інформація 372 широкоІнформація 348 про поточну вибрану несучу мовної передачі може включати в себе, напричастоту включає в себе інформацію, що ідентифіклад, інформацію, що відноситься до широкомовкує вибрану несучу частоту, на яку був настроєний ної передачі, яка використовується і/або РЧ модуль 320 за допомогою контролера 316 виодержується приймачем при обробці сигналів, бору діапазону. Інформація 350 про альтернативнаприклад, пілот-сигналів або сигналів радіомаяну несучу включає в себе інформацію, що ідентика. фікує альтернативну несучу, якій відповідає Інформація 358 вибору несучої включає в себе інформація, оцінка якої була одержана модулем інформацію 374 заданого порогового значення, 334 детектування енергії/детектування співвідноінформацію 376 заздалегідь вибраного інтервалу, шення сигнал/шум. Інформація 352 ІД стільниінформацію 378 швидкості зміни, інформацію 380 ка/сектора може включати в себе інформацію, що якості обслуговування (QoS) та інформацію 382 використовується для побудови послідовностей навантаження системи. Інформація 358 вибору перемикання, що використовуються при обробці, несучої являє собою інформацію, наприклад, крипередачі і прийомі даних, інформації, сигналів кетерії, граничні значення і т.д., що використовуютьрування і сигналів радіомаяка. Інформація 354 про ся БТ 300 при прийнятті рішень про вибір діапазонесучу частоту може включати в себе інформацію, ну під час оцінки інформації сигналу, що що асоціює кожний сектор/стільник базової станцій детектується, наприклад, шляхом порівняння 1-ого у системі зв'язку з конкретною частотою або часзначення 366 індикатора якості з 2-им значенням тотами несучої, частотними діапазонами, сигна368 індикатора якості. Інформація 374 заданого лами радіомаяка і наборами іонів. Інформація 354 порогового значення включає в себе рівні, що випро несучу частоту також включає в себе інфоркористовуються для порівняння зі значеннями 366, мацію 355 асоціації індикатора якості, яка асоціює 368 індикатора якості, для прийняття рішення при кожне значення індикатора якості з визначеною виборі діапазону. Інформація 376 заздалегідь вибнесучою частотою, яка може бути вибрана контрораного інтервалу включає в себе інтервали часу лером316 вибору діапазону. фіксованої тривалості та інтервали з фіксованою Інформація 356 сигналу, що детектується, кількістю вимірювань сигналу, кожну з яких можна включає в себе інформацію 360 енергії сигналу, використовувати для визначення заданого інтерінформацію 362 співвідношення сигнал/шум, інфовалу, протягом якого повинні існувати постійні рмацію 364 оцінки помилки, 1-е значення 366 індиумови, наприклад, коли другий індикатор якості катора якості і 2-е значення 368 індикатора якості. перевищує перший індикатор якості, перш ніж конІнформація 356 сигналу, що детектується, також тролер 316 вибору діапазону змінить вибір у РЧ включає в себе інформацію 370 синхронізації та модулі 320 приймача Інформація 378 зміни частоінформацію 372 широкомовного сигналу. ти включає в себе критерії, що використовуються Інформація 356 сигналу, що детектується, для ідентифікації, коли перше значення 366 індивключає в себе інформацію, яка була виведена з катора якості сигналу зменшується з плином часу, детектора 328 якості сигналу модулем 324 цифроу той час як друге значення 368 індикатора якості вої обробки сигналів і з модуля 334 детектування сигналу збільшується з плином часу, і різниця між енергії/детектування співвідношення сигнал/шум у першим і другим значеннями індикатора якості приймачі 302. Модуль 328 детектора якості сигназмінює знак Інформація 380 якості обслуговування лу може вимірювати і записувати енергію 360 сиг(QoS) включає в себе інформацію, що відноситься налу, співвідношення сигнал/шум 362, і/або оцінку до QoS, яка надається для окремих користувачів, 364 помилок компонента сигналу з першого перевибору діапазону, як функції рівня QoS, яка нададавача і визначає 1-е значення 366 індикатора ється користувачеві, і зміни вибору, як результату якості, що означає якість каналу, наприклад, каназмін рівнів QoS, яка надається користувачеві. Інлу графіку, що передається по низхідній лінії зв'язформація 382 завантаження системи включає в 23 89041 24 себе прийняту інформацію, що відноситься до шувача. РЧ фільтр 506 може бути виконаний як завантаження системи. передану базовою станцісмуговий фільтр і використовується як схема синєю 200, яку можна використовувати при прийнятті хронізації частоти. Модуль 502 РЧ обробки був рішення з керування функціями відносно вибору настроєний на несучу частоту, вибрану контроледіапазону. ром 510 вибору діапазону. РЧ фільтр передає Процедури 340 БТ включають в себе процедукомпоненти прийнятого сигналу у межах вибранори 384 зв'язку і процедури 386 керування безпрого діапазону несучої і відкидає щонайменше деякі відним терміналом Процедури 384 передачі безкомпоненти сигналу, що знаходяться за межами провідного термінала втілюють різні протоколи вибраного діапазону несучої. передачі, що використовуються безпровідним теПрийнятий сигнал у смузі пропускання від анрміналом 300. Процедури 386 керування безпровітени 504 подають у РЧ фільтр 506 і обробляють за дним терміналом виконують операції функціонадопомогою схеми 508 змішувача, внаслідок чого льного керування безпровідним терміналом 300, одержують сигнал базового діапазону. Одержаний включаючи керування потужністю, керування часигнал базового діапазону виводять з модуля 502 сом проходження, керування передачею сигналів, РЧ обробки і подають у фільтр 512 базового діаобробку даних, введення/виведення, керування пазону. Відфільтрований вихідний сигнал з фільтприймачем і функції вибору діапазону несучої відра 512 базового діапазону передають у модуль повідно до винаходу. Процедури 386 керування БТ 514 А/Ц (A/D) перетворення, де виконують аналовключають в себе процедури 388 обробки сигнагово-цифрове перетворення. Одержаний у резульлів, модуль 390 контролера приймача і модуль 392 таті цифровий сигнал подають у цифровий фільтр вибору діапазону несучої. Процедури 388 обробки 516 для додаткової фільтрації. Потім на виході сигналів, використовуючи дані/інформацію 342 у цифрового фільтра 516 компонент 517 першого запам'ятовуючому пристрої 308, керують обробсигналу, тобто, сигналу, що спочатку направляєтькою сигналів, наприклад, сигналів, що передаються з передавача першого стільника/сектора базося по висхідній і по низхідній лініях зв'язку БТ 300. вої станції, вводять у модуль 518 цифрової обробМодуль 390 контролера приймача узгоджено з ки сигналів, у той час як з іншого виходу модулями 324, 334 керує роботою приймача 302, цифрового фільтра 516 другий компонент 519 сигвключаючи декодування, детектування енергії налу, наприклад, той, що спочатку направляється і/або детектування співвідношення сигнал/шум, що від передавачадругого стільника/сектора базової виконується відносно сигналів, які приймаються, і станції виводять у модуль 536 детектування енергенерування 1-ого і 2-ого значень 366, 368 індикагії/детектування співвідношення сигнал/шум. Моторів якості, відповідно до даного винаходу. Модуль 518 обробки цифрового сигналу включає в дуль 392 вибору діапазону несучої узгоджено з себе модуль 522 синхронізації часової послідовконтролером 316 вибору діапазону використовує ності, декодер 523 і детектор 526 якості сигналу. дані/інформацію, одержані з прийнятих сигналів, Таким чином, модуль 518 обробки цифрового сигвключаючи 1-е і друге значення 366, 368 індикатоналу дозволяє повністю декодувати широкомовну ра якості, а також інформацію 358 вибору несучої, передачу, а також інформацію, специфічну для для прийняття рішення відносно того, яку несучу даного БТ, наприклад, інформацію, призначену потрібно вибрати для настройки РЧ модуля 320 для конкретного БТ, а не для інших БТ. приймача 302, відповідно до даного винаходу. Модуль 522 синхронізації часової послідовноНа Фіг.4 показаний приклад зразкової комбінасті використовують для синхронізації часової посції 500 з приймача 501/антени 502 безпровідного лідовності прийнятих даних, наприклад, сигналів, термінала, втіленого відповідно до даного винахощо обробляються, прийнятих по низхідній лінії ду. Комбінацію 500 приймача/антени за Фіг.4 можзв'язку. При цьому розглядають варіанти втілення на використовувати як комбінацію приймач CDMA, а також OFDM. Модуль 522 синхронізації 302/ангени 312 БТ 300 за Фіг.3. Приймач 501 являє часової послідовності у варіантах втілення CDMA собою ілюстрацію зразкового варіанту втілення може бути виконаний з використанням відомих приймача відповідно до винаходу, який дозволяє технологій звуження спектра. Модуль 522 синхрообробляти два компоненти сигналу, що прийманізації часової послідовності у варіантах виконанється, включеного в один і той же діапазон несуня OFDM може бути виконаний як схема відновчої, одночасно, причому кожний компонент перелення часової послідовності символу, з носить різну інформацію, наприклад, інформацію, використанням відомих методик. Декодер 523 що відповідає одному з двох різних діапазонів невключає в себе модуль 524 широкомовної передасучих, що передається різними передавачами чі, призначений для декодування сигналів, що і/або різними передавальними антенами. Два комприймаються, широкомовної передачі, наприклад, поненти сигналу можуть відповідати різним сектосигналів радіомаяка, пілот-сигналів і т.д., і модуль рам стільника і/або різним стільникам. 525, специфічний для мобільного пристрою, призУ приймачі 501 за Фіг.4 використовують один начений для декодування прийнятих даланцюг РЧ обробки, який включає в себе один них/інформації по низхідній лінії зв'язку, напримодуль 502 РЧ обробки (модуль синхронізації часклад, сигналів трафіку, що передаються по тоти). Приймач 501 з'єднаний з антеною 504. яка низхідній лінії зв'язку, призначених для конкретноприймає сигнали, що надходять по низхідній лінії го БТ 300, якому належить приймач 501. зв'язку від множини передавачів сектора/стільника Детектор 526 якості сигналу включає в себе базової станції. Антена 504 з'єднана з модулем схему 528 вимірювання енергії сигналу, схему 530 502 РЧ обробки. Модуль 502 РЧ обробки включає співвідношення сигнал/шум і/або блок 532 оцінки в себе вибираний РЧ фільтр 506 і схему 508 зміпомилки. Детектор 526 якості сигналу одержує 25 89041 26 оцінку якості для каналу від передавача стільнича, наприклад, передавача базової станції розтака/сектора першої базової станції у БТ 300, викошованого поряд стільника/сектора відносно переристовуючи передачу сигналів трафіку по низхіддавача базової станції першого стільника/сектора, ній лінії зв'язку. Оцінка якості базується на виході який передає перший компонент сигналу. Компосхеми 528 вимірювання енергії сигналу, виході нент, що обробляється, прийнятого сигналу, який схеми 530 співвідношення сигнал/шум, що являє оцінюють за допомогою модуля 536 детектування собою функцію виміряної енергії сигналу, і/або енергії і/або детектування співвідношення сигвиміряного значення або оцінки частоти помилок, нал/шум, може, наприклад, у деяких варіантах прийнятих даних/інформації, визначеного блоком виконання CDMA являти собою пілот-сигнал, що 532 оцінки помилок. Інформацію 533 оцінки якості детектується, переданий з другого передавача, сигналу, наприклад, значення індикатора якості, наприклад, передавача базової станції сусіднього що відповідає вибраному у поточний час діапазону стільника/сектора відносно першого передавача несучої, передають у контролер 510 вибору діапабазової станції стільника/сектора, який передає зону для використання при прийнятті рішення відперший компонент сигналу. Модуль 536 детектуносно вибору діапазону. вання енергії і/або детектування співвідношення У варіанті виконання, поданому на Фіг.4, покасигнал/шум генерує інформацію, яку можна викозана друга обробка компонентів сигналу, що використовувати як оцінку якості для потенційної низнується окремим набором компонентів приймача, хідної лінії зв'язку між передавачем базової станції наприклад, необов'язковим модулем синхронізації другого стільника/сектора і БТ 300, що відповідає часової послідовності, необов'язковим декодером компоненту другого сигналу, оцінку якого викону534 широкомовної передачі, і модулем 536 детекють, інформацію 537 оцінки якості сигналу. Генетування енергії/детектування співвідношення сигрована оцінка якості базується на вимірюванні нал/шум. Однак потрібно розуміти, що елементи енергії сигналу або вимірюванні співвідношення модуля 518 цифрової обробки сигналів можна висигнал/шум, які являють собою функцію енергії користовувати у режимі розділення часу, коли песигналу, яка детектується. Інформацію 537 оцінки рший і другий компоненти сигналу являють собою якості сигналу передають у контролер 510 вибору компонент одного типу, наприклад, сигнали OFDM. діапазону для використання при прийнятті рішень У випадках, коли другий компонент сигналу являє відносно вибору діапазону, наприклад, для вибору собою сигнал радіомаяка або інший сигнал, для між; першим і другим частотними діапазонами, що якого не потрібна синхронізація часової послідоввідповідають першому і другому компонентам, ності і/або декодування для генерування значення відповідно. індикатора якості, модуль 520 синхронізації часоУ деяких варіантах виконання модуль 536 девої послідовності і декодер 534 широкомовного тектування енергії і/або детектування співвідносигналу можуть бути виключені. Однак у випадках, шення сигнал/шум виконаний більш просто, з точколи перший компонент відповідає сигналу першоки зору можливостей розрахунку, наприклад, або го типу, наприклад, сигналу OFDM, і другий композі зменшеною кількістю логічних елементів або нент сигналу відповідає сигналу другого типу, навиконуваних інструкцій, ніж модуль 518 цифрової приклад, сигналу CDMA, окремі сигнали і/або обробки сигналів. Це стає можливим, оскільки у модулі для генерування значення якості сигналу багатьох випадках для генерування інформації для компонентів першого і другого сигналу, мооцінки якості, що відповідає компоненту другого жуть бути більш ефективними з точки зору витрат, сигналу, немає необхідності декодувати компонент ніж при використанні схемних компонентів, наприсигналу, що приймається, і у випадках, коли викоклад, схем зі змінною конфігурацією, які можуть ристовується декодування, воно може бути обмебути виконані з можливістю обробки сигналів різжене декодуванням широкомовних даних, декодуних типів. вання яких звичайно виконується більш просто, У деяких варіантах виконання, наприклад, у ніж даних, специфічних для мобільного пристрою, варіантах виконання CDMA, компонент 519 другоу зв'язку з використовуваним типом кодування, у го сигналу обробляють, використовуючи модуль порівнянні з випадком даних, специфічних для 520 синхронізації часової послідовності. Модуль мобільного пристрою, і/або рівня потужності пере520 синхронізації часової послідовності у варіандачі широкомовних даних, який часто вищий, ніж тах виконання CDMA може бути виконаний з викорівень потужності передачі даних, специфічних ристанням відомих технологій усунення розшидля мобільного пристрою, оскільки широкомовний рення. У деяких варіантах виконання, наприклад, у сигнал призначений для передачі у множину мобірізних варіантах виконання CDMA, компонент 519 льних пристроїв. другого сигналу також обробляють з використанІнформація (533, 537) якості компонента сигням декодера 534 широкомовного сигналу. налу, що передається з модуля 518 цифрової обДругий компонент сигналу, який може бути робки сигналу і модуля 536 детектування енергії підданий необов'язковій обробці, описаній вище, і/або детектування співвідношення сигнал/шум, вводять у модуль 536 детектування енергії і/або відповідно, використовується контролером 510 детектування співвідношення сигнал/шум. Комповибору діапазону для прийняття рішень відносно нент, що обробляється, прийнятого сигналу, який установок діапазонів несучої частоти, які викорисоцінюють за допомогою модуля 536 детектування товуються модулем 502 РЧ обробки, наприклад, енергії і/або детектування співвідношення сигякий діапазон і, таким чином, передавач сектора нал/шум, може являти собою, наприклад, у деяких базової станції потрібно вибрати для прийому певаріантах виконання OFDM, сигнал, що детектуредач по низхідній лінії зв'язку. ється, радіомаяка, переданий з другого передава 27 89041 28 У деяких варіантах виконання приймач 501 за сектора А у частотному діапазоні 622 з несучою Фіг.4 являє собою приймач з розширеним спектчастотою f2 628. Передавач 604 сектора В БС пером, який обробляє сигнал з розширеним спектредає сигнали 612 по низхідній лінії зв'язку, що ром, наприклад, CDMA і/або OFDM. У деяких варівключають в себе, наприклад, сигнали трафіку, антах виконання OFDM, необов'язковий модуль який передасться по низхідній лінії зв'язку сектора 520 синхронізації часової послідовності, що відпоВ, сигнали призначення сектора В, у випадку невідає другому компоненту, не використовується. У обхідності, пілот-сигнали сектора В і/або, у випаддеяких варіантах виконання OFDM може викориску необхідності, сигнали радіомаяка сектора В у товуватися декодер 534 широкомовного сигналу, у частотному діапазоні 622 з несучою частотою f 2 той час як в інших варіантах виконання OFDM, 628. Передавач 604 сектора В БС також передає декодер 534 широкомовного сигналу не потрібний, сигнали радіомаяка сектора В у частотному діапаі він виключений. У варіантах виконання, коли друзоні 618 з несучою частотою f0 624, і сигнали 616 гий компонент сигналу являє собою сигнал CDMA, радіомаяка сектора В у частотному діапазоні 620 з використовують модуль 520 синхронізації часової несучою частотою f1 626. послідовності, у той час як декодер 534 широкоПрипустимо, що приймач 630, наприклад, зрамовного сигналу може використовуватися або мозковий варіант виконання приймача 500 за Фіг.4, же не використовуватися. настроєний на діапазон 618 несучої частоти з неПриймач 501 за Фіг.4 включає в себе інтерсучою частотою f0 624. Приймач 630 приймає два фейс 507 введення/виведення, з'єднаний з модукомпоненти 632, 634 сигналу, причому перший лем 518 цифрової обробки сигналів, модулем 536 компонент 632 сигналу, включаючи, наприклад, детектування енергії/детектування співвідношення звичайні сигнали, сигнали призначення, пілотсигнал/шум і контролером 510 вибору діапазону сигнали і/або сигнали радіомаяка, з передавача через шину 509, по якій різні елементи можуть 602 сектора А, обробляють за допомогою модуля виконувати обмін даними та інформацією. В інших 518 цифрової обробки сигналів, у той час як друваріантах виконання шина 509 може бути з'єднана гий компонент 634 сигналу, наприклад, сигнал раз іншими компонентами приймача, наприклад, діомаяка від передавача 604 сектора В, оброблядекодером 534 широкомовного сигналу, і/або деють за допомогою модуля 536 детектування кодером 534 синхронізації часової послідовності. енергії/детектування співвідношення сигнал/шум. Приймач 501 може бути зв'язаний з іншими елеНа основі першого компонента 632, і використовументами БТ 300 через інтерфейс 507 введенючи модуль 518 цифрової обробки сигналів, прийня/виведення, який з'єднує приймач 501 з шиною мач 630 визначає оцінку якості каналу трафіку, що 312. Декодовані сигнали каналу трафіку, що перепередається по низхідній лінії зв'язку від передадасться по низхідній лінії зв'язку, можуть бути певача сектора БС у приймач 630, використовуючи редані через інтерфейс 507, наприклад, в один несучу частоту f0 624 і частотний діапазон 618. Па або декілька зовнішніх пристроїв, таких, як диспоснові другого компонента 634, і використовуючи лей і/або інші компоненти БТ. модуль 536 детектування енергії/детектування На Фіг.5 представлена ілюстрація 600, що виспіввідношення сигнал/шум, приймач 630 визначає користовується для пояснення зразкового варіанту оцінку якості потенційного альтернативного каналу виконання винаходу, з використанням одного для передачі трафіку по низхідній лінії зв'язку між приймача 500 модуля РЧ обробки за Фіг.4. Два передавачем 604 сектора В БС і приймачем 630, передавачі 602, 604, наприклад, з сусідніх секторів використовуючи несучу частоту f2 628 і частотний А і В, відповідно, стільника, передають сигнали по діапазон 622. низхідній лінії зв'язку, включаючи, наприклад, звиУ деяких варіантах виконання винаходу сигначайні сигнали каналу трафіку, наприклад, дані коли радіомаяка можуть не використовуватися, та ристувача, у випадку необхідності пілот-сигнали і інші сигнали, що передаються по низхідній лінії сигнали радіомаяка. У передавачах 602, 604 мозв'язку, можуть бути прийняті і оброблені для прижуть використовуватися різні антени, направлені у йняття рішень при виборі діапазону. Наприклад, різні сектори або стільники. Передача сигналів кожний передавач сектора і/або стільника передає кожним з передавачів сектора включає в себе звидеякі сигнали по низхідній лінії зв'язку, наприклад, чайну передачу сигналів, наприклад, сигналів присигнали призначення, сигнали ідентифікації сектозначення, у випадку необхідності, пілот-сигналів, ра/стільника базової станції і/або пілот-сигнали у і/або у випадку необхідності, сигналів радіомаяка, частотному діапазоні, що використовується цим на їх власному призначеному їм діапазоні несучої передавачем для звичайної передачі сигналів качастоти, і сигналів радіомаяка в одному або декіналу трафіку по низхідній лінії зв'язку, і також пелькох, наприклад, в двох інших, діапазонах несучої редає деякі додаткові сигнали по низхідній лінії частоти, що використовуються у стільнику. Перезв'язку, наприклад, сигнали ідентифікації сектодавач 602 сектора БС передає сигнали 606 низра/стільника базової станції і/або пілот-сигнали, в хідної лінії зв'язку, що включають в себе, наприінших частотних діапазонах, що використовуються клад, сигнали трафіку, що передається по іншими, наприклад, сусідніми, передавачами секнизхідній лінії зв'язку сектора А, сигнали признатора/стільника для їх звичайної передачі сигналів чення сектора А і, у випадку необхідності, пілоттрафіку по низхідній лінії зв'язку. Передача в інших сигнали сектора А, і/або у випадку необхідності, частотних діапазонах може відбуватися через песигнали радіомаяка сектора А у частотному діапаріодичні інтервали і може відповідати періоду з зоні 618 з несучою частотою f0 624, сигнали 608 невеликою тривалістю часу відносно передачі сиградіомаяка сектора А у частотному діапазоні 620 з налів у сектор, якому відповідає передавач. несучою частотою f1 626 і сигнали 610 радіомаяка 29 89041 30 Приймач, такий як одиночний приймач 500 РЧ етапі 708 вказаний передавач першої базової сталанцюга за Фіг.4, відповідно до винаходу, настронції вмикають для передачі, наприклад, періодичєний на один частотний діапазон, але приймає но, сигналу у вказаному другому частотному діакомпоненти сигналу, що передаються по низхідній пазоні, який відрізняється від першого частотного лінії зв'язку, від множини передавачів стільника діапазону. У деяких варіантах виконання другий і/або сектора, які передають у цьому частотному частотний діапазон знаходиться повністю за медіапазоні. Приймач приймає і обробляє складений жами першого частотного діапазону, у той час як в сигнал, причому цей складений сигнал знаходитьінших варіантах виконання допускається деяке ся у межах настроєного частотного діапазону, перекривання першого і другого частотних діапаскладений сигнал включає в себе перший і другий зонів. У деяких варіантах виконання перший перекомпоненти від двох різних передавачів. Інформадавач і другий передавач розташовані у різних ція може бути генерована по першому і другому секторах одною стільника; перший компонент сигкомпонентах сигналів, які можуть бути використані налу передають, використовуючи першу антену і які використовуються для підтвердження інфорабо антенний елемент, що відповідає першому мації позначення якості, що відповідає двом альсектору вказаного того ж стільника; і другий комтернативним частотним діапазонам, причому кожпонент сигналу передають, використовуючи другу ний частотний діапазон відповідає різному антену або антенний елемент, що відповідає друкомпоненту сигналу. гому сектору вказаного того ж стільника. У деяких В одному конкретному прикладі варіанту виковаріантах виконання, перший передавач і другий нання OFDM (мультиплексування з ортогональним передавач розташовані у різних стільниках. У тачастотним розділенням) сигнал радіомаяка втілекому варіанті виконання, перший компонент сигнаний як сигнал з відносно великою потужністю, який лу передають, використовуючи першу антену або передають як сигнал з вузькою смугою частот, антенний елемент, що відповідає першому стільнаприклад, з використанням одного або декількох нику, і другий компонент сигналу передають, викотонів. Коли у зразковому варіанті виконання OFDM ристовуючи другу ані єну або антенний елемент, передають сигнал радіомаяка, велика частина що відповідає другому стільнику. Операція перепотужності передачі концентрується в одному або ходить від етапу 708 на етап 710. у невеликій кількості гонів, які складають сигнал На етапі 710 приймач мобільного вузла вмирадіомаяка. У деяких варіантах виконання перший кають для прийому сигналу, що включає в себе компонент 632 сигналу включає в себе компонент перший компонент і другий компонент сигналу. У сигналу радіомаяка, що відповідає першому передеяких варіантах виконання сигнал приймають давачу, у той час як другий компонент сигналу через визначений період часу, і перший і другий включає в себе сигнал радіомаяка, що відповідає компоненти сигналу приймають у різних точках другому, тобто, іншому передавачу, який звичайно часу. У деяких варіантах виконання перший і друвідповідає іншому сектору і/або стільнику. В одногий компоненти сигналу приймають одночасно, му такому варіанті виконання, вибір несучої базунаприклад, па різних частотах у межах першого ється на оцінці сигналів радіомаяка. У деяких варічастотного діапазону. антах виконання сигнали радіомаяка є вузькими за Потім на етапі 712 смуговий фільтр у вказаношириною смуги частот у порівнянні з діапазоном му приймачі мобільного вузла використовують для смугового фільтра, наприклад, здебільшого, стапропускання вказаного першого і другого компоненовлять 1/20 ширини пропускання смугового фільнтів сигналу, причому вказаний перший і другий тра. частотні компоненти знаходяться у межах вибраВідповідно до даного винаходу, перший і друного частотного діапазону. Смуговий фільтр режегий компоненти сигналу можуть бути передані одктує сигнали, що знаходяться за межами першого ночасно, наприклад, на різних частотах, у межах частотного діапазону. У деяких варіантах виконанвибраного у поточний час діапазону. Як альтернаня, наприклад, у варіанті виконання OFDM, в якотива, перший і другий компоненти сигналу можуть му перший і другий частоті компоненти являють бути передані і прийняті послідовно. На Фіг.6 покасобою сигнали радіомаяка, перший і другий комзана блок-схема 700, що ілюструє приклад спосопоненти сигналу мають більш вузьку ширину смуги бу роботи системи зв'язку відповідно до даного частот у порівнянні з шириною вказаного смугововинаходу. На Фіг.6 представлена комбінація з го фільтра, яка, наприклад, здебільшого, станоФіг.6А і 6В. Робота починається на етапі 702, на вить 1/20 ширини смуги частот смугового фільтра. якому ініціалізують систему зв'язку, наприклад, У деяких варіантах виконання, в яких перший і повторно ініціалізують базові станції, і у мобільних другий частотні діапазони мають ширину щонайвузлах вмикають живлення. Операція переходить менше 1МГц, смуговий фільтр має ширину смуги від етапу 702 па етап 704. пропускання менше, ніж 2МГц. На етапі 704 передавач першої базової станОперація переходить з етапу 712 на етап 714. ції, який, в основному, передає у першому частотНа етапі 714 вказаний мобільний вузол використоному діапазоні, вмикають для передачі першого вують для першого вимірювання сигналу по вказакомпонента сигналу у вказаному першому частотному першому компоненту сигналу, для генеруному діапазоні. Операція переходить від етапу 704 вання першого індикатора якості сигналу. На етапі на етап 706. На етапі 706 передавач другої базо716 вказаний мобільний вузол використовують для вої станції, який, в основному, передає у другому другого вимірювання сигналу для вказаного другочастотному діапазоні, вмикають для передачі, наго компонента сигналу, для генерування другого приклад, періодично, другого компонента сигналу індикатора якості сигналу. Операція переходить з у вказаному першому частотному діапазоні. На етапу 716 на етап 718. На етапі 718 мобільний 31 89041 32 вузол використовують для вибору між роботою у частотного діапазону, вибір може змінити вагу, що першому частотному діапазоні і у другому частотвикористовується при визначенні вибору для ному діапазоні, асоційованому з вказаним другим створення більш строї ої переваги для другого частотним компонентом, як функція вказаного частотного діапазону. першого і другого індикаторів якості. Операція пеНа етапі 720 операцію направляють на основі реходить з етапу 718 на етап 720. того, був вибраний перший частотний діапазон або У деяких варіантах виконання етап 710 прийодругий частотний діапазон. Якщо був вибраний му, етап 712 фільтрації і етапи 714, 716 вимірюперший частотний діапазон, операція переходить вань повторюють множину разів, і вибір між вказачерез з'єднувальний вузол А 722 на етан 704; одними першим і другим частотними діапазонами на нак, якщо був вибраний другий частотний діапаетапі 718 виконують після того, як другий індиказон, операція переходить на стан 724. тор якості буде перевищувати вказаний перший На етапі 724 смуговим фільтром керують так, індикатор якості протягом визначеного інтервалу, щоб він пропускав вказаний другий частотний діанаприклад, інтервалу часу заданої тривалості, або пазон замість вказаного першого діапазону. Опепісля фіксованої кількості вимірювань сигналу. Це рація переходить з етапу 724 через з'єднувальний виконують для запобігання перемиканню діапазовузол В 726 на етап 728 нів через короткі інтервали або при перехідних На етапі 728 передавач другої базової станції, змінах умов. який, в основному, передає у другому частотному У деяких варіантах виконання вибір виконують діапазоні, вмикають так, щоб він передавав третій на основі заданого порогового значення. Наприкомпонент сигналу у вказаному другому частотноклад, вибір може включати в себе: вибір частотному діапазоні. На етапі 730 передавач першої базого діапазону, що відповідає більш низькому знавої станції або передавач третьої базової станції, ченню якості сигналу, коли перше і друге значення який, в основному, передає у першому частотному якості сигналу одночасно перевищують вказане діапазоні, вмикають так, щоб він передавав четвезадане порогове значення протягом заданого пертий компонент сигналу у вказаному другому часріоду часу. Таким чином, коли обидва компоненти тотному діапазоні. На етапі 732 друга базова стасигналу означають задовільний стан, можна вибнція працює, передаючи сигнал у вказаному рати діапазон з більш низькою якістю, наприклад, першому частотному діапазоні. На етапі 734 прийз меншою потужністю, звільняючи діапазон з мач мобільного вузла працює, приймаючи сигнал, більш високою потужністю для використання інщо включає в себе третій компонент сигналу і четшим мобільним пристроєм. вертий компонент сигналу. Операція переходить з Вибір може включати в себе вибір частотного етапу 734 на етап 736. На етапі 736 вказаний смудіапазону, що відповідає більш високому значенговий фільтр мобільного вузла при роботі пропусню якості сигналу, коли одне з вказаного першого і кає третій і четвертий компоненти сигналу, які знадругого значень якості сигналу знаходиться нижче ходяться у другому частотному діапазоні. На етапі вказаного заданого порогового значення, внаслі738 мобільний вузол при роботі виконує вимірюдок чого вибирають кращий діапазон, коли потрібвання третього сигналу по вказаному третьому но забезпечити якість сигналу. Вибір також може компоненту сигналу для генерування третього включати в себе вибір другого частотного діапазоіндикатора якості сигналу. На етапі 740 мобільний ну, коли вказане перше значення якості сигналу вузол при роботі виконує вимірювання четвертого знижується з плином часу, і вказане друге значенсигналу по вказаному четвертому компоненту сигня якості сигналу підвищується з плином часу, і налу для генерування четвертого індикатора якосрізниця між першим і другим значеннями якості ті сигналу. Операція переходить з етапу 740 на сигналу змінює знак, що означає, що безпровідний етап 742. термінал направляється до передавача другого На етані 742 мобільний вузол при роботі вибикомпонента сигналу і від передавача першого рає між роботою у першому частотному діапазоні і компонента. роботою у другому частотному діапазоні, як функУ деяких варіантах виконання етап вибору явцію вказаних третього і четвертого індикаторів ляє собою функцію якості обслуговування (QoS), якості сигналу. Операція переходить з етану 742 яка повинна бути забезпечена для мобільного вуна етап 744. зла, наприклад, користувача, причому вказана На етапі 744 операція продовжується на оснофункція вибору змінюється відповідно до інфорві того, був вибраний перший або другий частотмації, яка означає зміну QoS, що надається вказаний діапазон. Якщо був вибраний другий частотному користувачеві. Така зміна може бути втілена ний діапазон, операція переходить з етапу 744 як зміна порогового значення якості, що викорисчерез з'єднувальний вузол С 748 на етап 728. Одтовується вказаним модулем вибору для вибору нак якщо був вибраний перший частотний діапачастотного діапазону. зон, операція переходить з етапу 744 на етап 746, У деяких варіантах виконання етап вибору явде смуговим фільтром мобільного вузла керують ляє собою функцію навантаження системи зв'язку, так, щоб він пропускав вказаний перший частотний і цей спосіб додатково містить прийом мобільним діапазон замість вказаного другого частотного вузлом, наприклад, з базової станції, інформації, діапазону. Операція переходить з етапу 746 через що означає завантаження системи зв'язку, і моз'єднувальний вузол 722 на етап 704. дифікацію вказаної функції вибору відповідно до Фіг.7-12 призначені для ілюстрації прикладів позначення зміни завантаження системи зв'язку. сигналів і вибору діапазону зразковим приймачем Наприклад, у випадку, коли безпровідний термінал безпровідного термінала відповідно до даного видетектує значний ступінь використання першого находу. 33 89041 34 На Фіг.7 показана частина зразкової системи Прийнятий, такий, що пройшов через смугу 800 безпровідного зв'язку, що підтримує множину пропускання сигнал від антени 904, надходить у несучих і передачу сигналів OFDM з розширеним РЧ фільтр 906 і обробляється схемою 908 змішуспектром, яка виконана відповідно до даного вивача, внаслідок чого одержують сигнал основного находу. Система 800 може являти собою приклад діапазону. Одержаний у результаті сигнал основваріанту виконання системи 100 за Фіг.1. Фіг.7 ного діапазону виводять з модуля 902 РЧ обробки включає в себе множину зразкових багатосекторі вводять у смуговий фільтр 912 основного діапаних стільників, стільник 1 802, стільник 2 804, стізону. Відфільтрований вихідний сигнал після фільльник 3 806. Кожний стільник (802, 804, 806) являє тра 912 основного діапазону вводять у модуль 914 собою зону обслуговування безпровідного зв'язку А/Ц перетворювача, де виконують аналоговодля базової станції (БС), (БС 1 808, БС2 810, БСЗ цифрове перетворення. Одержаний у результаті 812), відповідно. БС 808, 810, 812 можуть являти вихідний цифровий сигнал вводять у цифровий собою приклади варіантів виконання БС 200 за фільтр 916 для додаткової фільтрації. Потім вихід Фіг.2. БС 808, 810, 812 з'єднані разом через мерецифровою фільтра 916 вводять у модуль 918 цижу і з'єднані з іншими мережними вузлами і з мефрової обробки сигналів. Модуль 918 цифрової режею Інтернет. У зразковому варіанті виконання обробки сигналів включає в себе модуль 922 синкожний стільник 802, 804, 806 включає в себе три хронізації часової послідовності, декодер 923, мосектори (А, В, С). Стільник 1 802 включає в себе дуль 927 ідентифікації радіомаяка і детектор 926 сектор А 814, сектор В 816 і сектор С 818. Стільник якості сигналу. Таким чином, модуль 918 цифрової 2 804 включає в себе сектор А 820, сектор В 822 і обробки сигналів дозволяє виконувати повне десектор С 824. Стільник 3 806 включає в себе секкодування широкомовної інформації, а також інтор А 826, сектор В 828 і сектор С 830. На Фіг.7 формації, специфічної для БТ, наприклад, інфортакож представлений приклад БТ 801, виконаного мації, призначеної для окремого БТ, а не для відповідно до даного винаходу. БТ 801 може являінших БТ. ти собою приклад варіанту виконання БТ 300, поМодуль 922 синхронізації часової послідовноказаного на Фіг.3. Приклад поточної точки з'єднансті використовується для синхронізації часової ня БТ 801 являє собою передавач сектора С 818 послідовності прийнятих даних, що обробляються, БС 1 808. БТ 801 переміщується у напрямі БС 2 наприклад, сигналів, прийнятих по низхідній лінії 810, як показано стрілкою 803. зв'язку. Модуль 922 синхронізації часової послідоНа Фіг.8 показаний приклад зразкової комбінавності може бути виконаний, як схема відновлення ції 900 приймача 901/антени 902 безпровідного часової послідовності символу, з використанням термінала, виконаний відповідно до даного винавідомих методик. Декодер 923 включає в себе моходу. Комбінацію 900 приймача/антени за Фіг.8 дуль 924 широкомовної передачі, призначений для можна використовувати як комбінацію приймач декодування прийнятих сигналів широкомовної 302/антена 312 у БТ 300 за Фіг.3 або БТ 801 за передачі, наприклад, сигналів призначення, пілотФіг.7. Приймач 901 ілюструє зразковий варіант сигналів і т.д., у модулі 925, специфічному для виконання приймача, відповідно до винаходу, який мобільного пристрою, для декодування даможе обробляти множину компонентів сигналу, що них/інформації, прийнятих по низхідній лінії зв'язприймається, включених в один вибраний діапазон ку, наприклад, сигналів трафіку, що передаються несучої, причому кожний компонент передає різну по низхідній лінії зв'язку, призначених для конкреінформацію, наприклад, інформацію, що відповітною БТ 300 (або БТ 801), якому належить прийдає різним частотним діапазонам, переданим різмач 901. ними передавачами і/або різними передавальними Модуль 927 ідентифікації радіомаяка ідентиантенами. Варіант виконання, показаний на Фіг.8, фікує прийнятий сигнал радіомаяка, що оброблядобре пристосований для випадку, коли обидва ється конкретним передавачем сектора базової компоненти сигналу передають з використанням станції, асоційованим з конкретною несучою часоднієї і тієї ж технології, наприклад, одного типу тотою, що використовується для його основної модуляції. передачі сигналів по низхідній лінії зв'язку. Кожний У приймачі 901 за Фіг.8 використовується один сигнал радіомаяка може являти собою, наприклад, ланцюг РЧ обробки, який включає в себе один сигнал, що займає час одного символу OFDM, при модуль 902 РЧ обробки (модуль синхронізації часцьому вся або майже вся енергія передавача у тоти). Приймач 901 з'єднаний з антеною 904, яка секторі концентрується в одному юні. Враховуючи приймає сигнали по низхідній лінії зв'язку від мнохарактеристики сигналів радіомаяка OFDM, можини передавачів базової станції сектодуль 927 ідентифікації радіомаяка може ідентифіра/стільника. Антена 904 з'єднана з модулем 902 кувати сигнали радіомаяка, без необхідності оброРЧ обробки. Модуль 902 РЧ обробки включає в бки сигналів, використовуючи модуль 922 себе керований РЧ фільтр 906 і схему 908 змішусинхронізації часової послідовності або модуль вача. РЧ фільтр 906 може бути виконаний як сму923 декодера. говий фільтр і виконує функцію схеми синхронізаДетектор 926 якості сигналу включає в себе ції частоти. Модуль 902 РЧ обробки був схему 928 вимірювання енергії сигналу і схему 930 настроєний на несучу частоту, вибрану контролеспіввідношення сигнал/шум. Детектор 926 якості ром 910 вибору діапазону. РЧ фільтр передає сигналу генерує оцінку якості для різних каналів прийняті компоненти сигналу у межах вибраного від множини передавачів стільника/сектора базодіапазону несучої і режектує щонайменше деякі вої станції у БТ 300, на основі вимірювань ідентикомпоненти сигналу, що знаходяться за межами фікованих сигналів, ідо приймаються, радіомаяка. вибраного діапазону несучої. Оцінка якості базується на виході схеми 928 вимі 35 89041 36 рювання енергії сигналу і/або виході схеми 930 сигнали від передавача 1004 сектора В стільника 2 співвідношення сигнал/шум, які являють собою БС і деякі сигнали від передавача 1006 сектора А функцію виміряної енергії сигналу. Інформація стільника 3 БС. Припустимо, що БТ 801 був раніше 933, 935, 937 оцінки якості сигналу, наприклад, розташований ближче всього до передавача 1002, значення індикатора якості, що відповідають кожале тепер він ближче всього розташований до ному прийнятому ідентифікованому сигналу рапередавача 1004. діомаяка, передають у контролер 910 вибору діаПередавач 1002 сектора С стільник 1 БС пепазону для використання при прийнятті рішення редає сигнали 1020 по низхідній лінії зв'язку, з випро вибір діапазону. користанням несучої частоти f0 1008 у межах діаІнформацію (933, 935, 937) якості компонента пазону 1010 BW шириною 1,25МГц. Сигнали 1020 сигналу, передану з модуля 918 цифрової обробки включають в себе сигнали 1021 каналу трафіку, сигналів, використовують у контролері 910 вибору що передасться по низхідній лінії зв'язку для БТ, діапазону для прийняття рішення відносно устаноякі представлені малими прямокутниками, і сигнал вок діапазону несучої частоти, призначеного для 1024 радіомаяка, представлений великим заштривикористання модулем 902 РЧ обробки, наприхованим прямокутником. Сигнали радіомаяка поклад, який діапазон і, таким чином, який передавач казані з більшим розміром, ніж звичайні сигнали, сектора базової станції потрібно вибрати для придля ілюстрації того, що сигнали радіомаяка мають йому передач, що передаються по низхідній лінії значно більшу концентрацію енергії передачі на зв'язку. один тон, ніж звичайний сигнал, що дозволяє легко Приймач 901 за Фіг.8 включає в себе інтердетектувати такі сигнали. Сигнали 1022 трафіку, фейс 907 введення/виведення, з'єднаний з модущо передається по низхідній лінії зв'язку, наприлем 918 цифрової обробки сигналів і контролером клад, сигнал OFDM з розширеним спектром, приз910 вибору діапазону через шину 509, по якій різні начений для конкретного, такого, що представляє елементи можуть виконувати взаємний обмін даінтерес БТ 801, були заштриховані. Крім того, пеними та інформацією. В інших варіантах виконанредавач 1002 сектора С стільника 1 БС передає ня шина 509 може бути з'єднана з іншими компосигнали 1026 по низхідній лінії зв'язку у частотнонентами приймача, наприклад, цифровим му діапазоні 1014 з шириною 1,25МГц, з несучою фільтром 916. Приймач 901 може бути зв'язаний з частотою f1 1012. Сигнали 1026, що передаються іншими елементами БТ 300 через інтерфейс 907 по низхідній лінії зв'язку, включають в себе сигнал введення/виведення, який з'єднує приймач 901 з 1028 радіомаяка. Передавач 1002 сектора С стішиною 312. Декодовані сигнали каналу трафіку, льника 1 БС також передає сигнали 1030 по низщо передається по низхідній лінії зв'язку,можуть хідній лінії зв'язку у частотному діапазоні 1018 з бути передані через інтерфейс 907, наприклад, в шириною 1,25МГц, з несучою частотою f2 1016. один або більше зовнішніх пристроїв, таких, як Сигнали 1030, що передаються по низхідній лінії дисплей і/або інші компоненти БТ. зв'язку, включають в себе сигнал 1032 радіомаяка. На Фіг.8 вихід контролера 910 вибору діапазоУ даному зразковому варіанті виконання сигнали ну використовують для керування модулем 902 РЧ (1024, 1028, 1032) радіомаяка і звичайні сигнали обробки. В інших варіантах виконання контролер (1021) передають за допомогою передавача 1002 910 вибору діапазону може бути з'єднаний з цифу різний час. Більшу частину часу передавач 1002 ровим фільтром 916 і/або модулем 918 цифрової передає звичайні сигнали 1021 по низхідній лінії обробки сигналів, і вихід контролера 910 вибору зв'язку, але іноді, наприклад, періодично, передадіапазону можна використовувати для керування вач 1002 передає сигнали (1024, 1028 або 1032) цифровою фільтрацією 916 і/або модулем 918 радіомаяка замість звичайних сигналів, при цьому цифрової обробки сигналу. У таких випадках мовся або практично вся енергія передачі у секторі дуль 902 РЧ обробки приймає і передає широку концентрується у сигналі радіомаяка. Часова посчастину прийнятого сигналу, наприклад, множину лідовність може бути структурована так, що передіапазонів, і цифрова фільтрація 916 і/або модуль давач 1002 буде повторно передавати сигнали 918 цифрової обробки сигналів вибирає частину 1024, 1028, 1032 радіомаяка. прийнятого сигналу для додаткової обробки і фіПередавач 1004 сектора В стільника 2 БС пельтрації або для відсікання частини, що залиширедає сигнали 1038 по низхідній лінії зв'язку, виколася, прийнятого сигналу, відповідно до сигналу ристовуючи несучу частоту f1 1012 у межах діапакерування або сигналів, прийнятих з контролера зону 1014 зі смугою пропускання 1,25МГц. Сигнали 910 вибору діапазону. 1038 включають в себе сигнали 1040 графіку низПа Фіг.9 показана схема 1000, що ілюструє хідної лінії зв'язку для БТ, які представлені малими приклад сигналів, які передаються передавачем, прямокутниками, і сигнал 1042 радіомаяка, предвідповідно до винаходу. Припустимо, що існує зраставлений великим заштрихованим прямокутнизковий безпровідний термінал, наприклад, БТ 801, ком. Крім того, передавач 1004 сектора В стільниу зразковій системі 800 безпровідного зв'язку з ка 2 БС передає сигнали 1034 по низхідній лінії множиною стільників і з трьома секторами у кожзв'язку у частотному діапазоні 1010. Сигнали 1034, ному стільнику за Фіг.7, причому у загальній сисщо передаються по низхідній лінії зв'язку, включатемі використовується смуга пропускання 1001 з ють в себе сигнал 1036 радіомаяка. Передавач шириною 5МГц. Припустимо, що безпровідний 1004 сектора В стільника 2 БС також передає сигтермінал 801, наприклад, рухомий мобільний вунали 1044 по низхідній лінії зв'язку у частотному зол, у даний момент розташований у системі 800 діапазоні 1018. Сигнали 1044, що передаються по так, що він може приймати: деякі сигнали від пенизхідній лінії зв'язку, включають в себе сигнал редавача 1002 сектора С стільника 1 БС, деякі 1046 радіомаяка. У даному зразковому варіанті 37 89041 38 виконання сигнали (1036, 1042, 1046) радіомаяка і Сигнали 1106 представляють прийняту копію звичайні сигнали (1040) передають за допомогою складених сигналів 1020, 1034 і 1048, які були пепередавача 1004 у різні моменти часу. редані у межах діапазону 1010 з несучою частоБільшу частину часу передавач 1004 передає тою f0 1008; сигнал 1106 також включає в себе звичайні сигнали 1040 по низхідній лінії зв'язку, додатковий шум. Переданий сигнал 1024 радіомаале іноді, наприклад, періодично, передавач 1004 яка і звичайні сигнали 1021, 1022 були помірно передає сигнали (1036, 1042 або 1046) радіомаяка зменшені за амплітудою, наприклад, з викорисзамість звичайних сигналів, при цьому вся або танням коефіцієнта посилення каналу, внаслідок практично вся енергія передачі у секторі концентчого були одержані прийняті сигнали (1024', 1021', рується у сигналі радіомаяка. Часова послідов1022'). Переданий сигнал 1036 радіомаяка був ність може бути структурована таким чином, що дещо зменшений за амплітудою, наприклад, внапередавач 1004 буде циклічно повторно передаслідок використання коефіцієнта посилення канавати сигнали 1036, 1042, 1046 радіомаяка. лу, у результаті чого був одержаний прийнятий Передавач 1006 сектора А стільника 3 БС песигнал 1036' радіомаяка. Сигнал 1050 радіомаяка редає сигнали 1056 по низхідній лінії зв'язку, викобув істотно зменшений за амплітудою, наприклад, ристовуючи несучу частоту f2 1016 у межах діапаз використанням коефіцієнта посилення каналу, у зону 1018 з шириною смуги пропускання 1,25МГц. результаті чого був одержаний прийнятий сигнал Сигнали 1056 включають в себе сигнали 1058 1050' радіомаяка. Аналогічно до того, як описано з графіку, що передається по низхідній лінії зв'язку посиланням на Фіг.9, сигнали 1024', 1022' і 1021', для БТ, які представлені малими прямокутниками, 1050', і 1036' за Фіг.10 можуть бути прийняті у різні і сигнал 1060 радіомаяка, представлений великим моменти часу. заштрихованим прямокутником. Крім того, передаСигнали 1110 являють собою прийняту копію вач 1006 сектора А стільника 3 БС передає сигнаскладених сигналів 1026, 1038, 1052, які були пели 1048 по низхідній лінії зв'язку у частотному діаредані у межах діапазону 1014 з несучою частопазоні 1010. Сигнали 1048, що передаються по тою f1 1012; сигнал 1110 також включає в себе низхідній лінії зв'язку, включають в себе сигнал додаткові шуми. Переданий сигнал 1042 радіомая1050 радіомаяка. Передавач 1006 сектора А стілька і звичайні сигнали 1040 були дещо зменшені за ника 3 БС також передає сигнали 1052 по низхідамплітудою, наприклад, з використанням коефіціній лінії зв'язку у частотному діапазоні 1014. Сигєнта посилення каналу, внаслідок чого були одернали 1052, що передаються по низхідній лінії жані прийняті сигнали (1042', 1040'). Переданий зв'язку, включають в себе сигнал 1054 радіомаяка. сигнал 1028 радіомаяка був помірно зменшений за У цьому зразковому варіанті виконання сигнали амплітудою, наприклад, внаслідок використання (1050, 1054, 1060) радіомаяка і звичайні сигнали коефіцієнта посилення каналу, у результаті чого (1058) передають за допомогою передавача 1006 був одержаний прийнятий сигнал 1028' радіомаяу різні моменти часу. Більшу частину часу передака. Переданий сигнал 1054 радіомаяка був істотно вач 1006 передає звичайні сигнали 1058 по низзменшений за амплітудою, наприклад, з викорисхідній лінії зв'язку, але іноді, наприклад, періодичтанням коефіцієнта посилення каналу, внаслідок но, передавач 1006 передає сигнал (1050, 1054 чого був одержаний прийнятий сигнал 1054' раабо 1060) радіомаяка замість звичайних сигналів, діомаяка. при цьому вся або приблизно вся енергія передачі Сигнали 1114 являють собою прийняту копію у секторі концентрується у сигналі радіомаяка. складених сигналів 1030, 1044, 1056, які були пеЧасова послідовність може бути структурована редані у межах діапазону 1018 з несучою частотак, що передавач 1006 буде циклічно повторно тою f2 1016; сигнал 1114 також включає в себе передавати сигнали 1050, 1054, 1060 радіомаяка, додаткові шуми. Переданий сигнал 1060 радіомаявідповідно. ка і звичайні сигнали 1058 були істотно зменшені У даному зразковому варіанті виконання кожза амплітудою, наприклад, використовуючи коефіний з сигналів (1024, 1028, 1032. 1036, 1042, 1046, цієнт посилення каналу, внаслідок чого були оде1050, 1054, 1060) радіомаяка передають з однакоржані прийняті сигнали (1060', 1058'). Переданий вим рівнем потужності передачі. В інших варіантах сигнал 1032 радіомаяка був помірно зменшений за виконання, для різних сигналів радіомаяка можна амплітудою, наприклад, з використанням коефіцівикористовувати різні рівні потужності передачі за єнта посилення каналу, внаслідок чого був одерумови, що у БТ є інформація про потужність пережаний прийнятий сигнал 1032' радіомаяка. Передачі, призначену кожному з сигналів радіомаяка, даний сигнал 1046 радіомаяка був дещо або відома взаємозалежність між рівнями потужзменшений за амплітудою, наприклад, використоності передачі, призначеними різним сигналам вуючи коефіцієнт посилення каналу, внаслідок радіомаяка. чого був одержаний прийнятий сигнал 1046' раНа Фіг.10 показане креслення 1100, що ілюстдіомаяка. рує зразковий складений сигнал 1002 у приймальНа Фіг.11 показана схема 1200, яка ілюструє ній антені приймача 801 БТ і відповідну інформаприклад обробки, що виконується приймачем 900 цію час юти. Сигнал 1102 включає в себе за Фіг.8 зразкового складеного прийнятого сигналу компоненти 1104, 1106, 1108, 1110, 1112, 1114 і 1102 за Фіг.10, відповідно до даного винаходу. БТ 1116. Компоненти 1104, 1108, 1112 і 1116 пред801, що включає приймач 900, у псі очний час ставляють шумові сигнали за межами часто і них з'єднаний з передавачем 1002, що використовує діапазонів 1010, 1014, 1018, що представляють сектор 3 БС 1 для передачі сигналів трафіку по інтерес. низхідному каналу, і тому модуль 902 РЧ обробки керується по сигналу 1202 контролера 910 діапа 39 89041 40 зону для вибору діапазону 1010 з несучою частоповідає передавачу 1002, в якому використовуєтьтою f0 1008. Модуль 902 РЧ обробки виділяє сигся несуча частота f0. Інформація 1935 оцінки якості нал 1106' базового діапазону з сигналу 1102, відбазується на оцінках енергії і/або співвідношення фільтроване представлення інформації, включеної сигнал/шум сигналу 1036" радіомаяка, що обробу сигнали 1106. Сигнали 1106' включають в себе ляється, і відповідає передавачу 1004, в якому звичайні сигнали 1021", причому ці звичайні сигвикористовується несуча частота f1. Інформація нали були направлені, зокрема, у БТ 801 1022", і 1937 оцінки якості базується на оцінках енергії сигнали 1024", 1036", 1050" радіомаяка, що відпоі/або співвідношення сигнал/шум сигналу 1050" відають сигналам (1021', 1022', 1024', 1036', 1050'), радіомаяка, що обробляється, і відповідає перевідповідно. давачу 1006, в якому використовується несуча Стрілка 1206 представляє додаткову обробку, частота f2. наприклад, фільтрацію у базовому діапазоні, А/Ц Контролер вибору діапазону приймає інфорперетворення і цифрову фільтрацію, що виконумацію 933, 935, і 937, приймає рішення, ідо якість ються компонентами 912, 914, 916 ланцюга прийканалу 2 краща, ніж якість каналу 1, якість якого мачів. Потім ці сигнали подають у модуль 918 цикраща, ніж якість каналу 3, і що БТ 801 повинен фрової обробки сигналів. Модуль 927 змінити свою точку з'єднання У відповідний моідентифікації радіомаяка ідентифікує сигнал 1024" мент часу, наприклад, для мінімізації перериву в радіомаяка, як асоційований з передавачем 1002 обслуговуванні, контролер 910 вибору діапазону сектора С стільника 1, який використовує несучу передає сигнал 1202' у модуль 902 РЧ обробки частоту f0 1008 і діапазон 1010, як призначений для зміни вибору з переходом на частоту f1. для нього діапазон, для передач каналу трафіку по На Фіг.12 показана схема, що ілюструє прикнизхідній лінії зв'язку. Модуль 927 ідентифікації лади сигналів передавача після зміни БТ 801 його радіомаяка ідентифікує сигнал 1036" радіомаяка, вибору діапазону і точки з'єднання. БТ 801 може як асоційований з передавачем 1004 сектора В приймати деякі сигнали від: передавача 1002 секстільника 2, який використовує несучу частоту f 1 тора С стільника 1 БС, деякі сигнали від переда1012, і діапазон 1014 як призначений для нього вача 1004 сектора В БС 2 і деякі сигнали від передіапазон для передач каналу трафіку по низхідній давача 1006 сектора А БС 3. Припустимо, що БТ лінії зв'язку. Модуль 927 ідентифікації радіомаяка 801 раніше був розташований ближче всього до ідентифікує сигнал 1050" радіомаяка, як асоційопередавача 1002, але у поточний час розташоваваний з передавачем 1006 сектора А стільника 3, ний ближче всього до передавача 1004. який використовує несучу частоту f2 1016 і діапаПередавач 1002 сектора С стільника 1 БС пезон 1018, як призначений для нього діапазон, для редає сигнали 1320 по низхідній лінії зв'язку, викопередач каналу трафіку по низхідній лінії зв'язку. ристовуючи несучу частоту f0 1008 у межах діапаОдержують ідентифіковану інформацію радіозону 1010. Сигнали 1320 включають в себе маяка і сигнали 1024", 1036" і 1050" радіомаяка, як сигнали трафіку 1321, що передаються по низхідпередані у детектор 926 якості сигналу, де одерній лінії зв'язку для БТ, які представлені малими жують вміст енергії і/або інформацію співвіднопрямокутниками, і сигнал 1024 радіомаяка, предшення сигнал/шум, і генерують інформацію (933, ставлений великим заштрихованим прямокутни935, 937) оцінки якості, що відповідає сигналам ком. Крім того, передавач 1002 сектора С стільни(1024", 1036", 1050") радіомаяка. У цьому варіанті ка 1 БС передає сигнали 1326 по низхідній лінії виконання OFDM, ідентифікацію радіомаяка, вимізв'язку у частотному діапазоні 1014 з несучою часрювання сигналу радіомаяка і генерування інфортотою f1 1012. Сигнали 1326, що передаються по мації якості сигналу виконують без використання низхідній лінії зв'язку, включають в себе сигнал модуля синхронізації часової послідовності або з 1028 радіомаяка. Передавач 1002 сектора С стінеобхідністю декодувати модульовану інформацію льника 1 БС також передає сигнали 1330 по низз сигналу радіомаяка. В інших варіантах виконання хідній лінії зв'язку у частотному діапазоні 1018 на інформація може бути модульована по сигналах несучій частоті f2 1018. Сигнали 1330, що передарадіомаяка, і при цьому можна використовувати ються по низхідній лінії зв'язку, включають в себе модуль декодування широкомовної передачі. Крім сигнал 1032 радіомаяка. того, в інших варіантах виконання можна враховуПередавач 1004 сектора В стільника 2 БС певати додаткову інформацію при генеруванні знаредає сигнали 1338 по низхідній лінії зв'язку, викочень оцінки якості. Наприклад, частоту помилок по ристовуючи несучу частоту f1 1012 у межах діападекодованій інформації з прийнятих звичайних зону 1014. Сигнали 1338 включають в себе сигналів 1022", наприклад, сигналів каналу трафісигнали 1340 трафіку, що передаються по низхідку, що передаються по низхідній лінії зв'язку, призній лінії зв'язку для БТ, які представлені малими начених для конкретного БТ 801, можна враховупрямокутниками, включаючи в себе сигнали травати при оцінці якості каналу, відповідно до фіку, що передаються по низхідній лінії зв'язку, сигналу 1024" радіомаяка. Крім того, у випадку, для конкретного БТ 801 1341, представленого маколи різні детектовані сигнали радіомаяка можуть лими заштрихованими прямокутниками, і сигнал відповідати одній несучій, наприклад, з іншого сті1042 радіомаяка, представлений великим заштрильника, співвідношення між сигналами радіомаяка хованим прямокутником. Крім того, передавач можна використовувати при визначенні рівнів ін1004 сектора В стільника 2 БС. передає сигнали терференції. 1334 по низхідній лінії зв'язку у частотному діапаІнформація 1933 оцінки якості базується на зоні 1010. Сигнали 1034, що передаються по низоцінках енергії і/або співвідношення сигнал/шум хідній лінії зв'язку, включають в себе сигнал 1036 сигналу 1024" радіомаяка, що обробляється, і відрадіомаяка. Передавач 1004 сектора В стільника 2 41 89041 42 БС також передає сигнали 1344, що передаються наприклад, він втрачає останні 10% сигналу. Одпо низхідній лінії зв'язку, у частотному діапазоні нак, такий відносно високий рівень детектування 1018. Сигнали 1344. що передаються по низхідній енергії і відносно невелика кількість асоційованої лінії зв'язку, включають в себе сигнал 1046 радіоневизначеності у багатьох випадках с задовільною маяка. для підтримки порівняння сигналів радіомаяка з Передавач 1006 сектора А стільника 3 БС, песусідніх стільників і/або секторів. Відповідно до редає сигнали 1356 по низхідній лінії зв'язку, виковинаходу у багатьох варіантах виконання OFDM ристовуючи несучу частоту f2 1016 у межах діапане потрібно повторно синхронізувати приймач відзону 1018. Сигнали 1356 включають в себе носно часової послідовності кожного сигналу расигнали 1358 трафіку сигналів, що передаються по діомаяка, що обробляється. низхідній лінії зв'язку для БТ, які представлені маХоча способи і пристрої даного винаходу були, лими прямокутниками, і сигнал 1060 радіомаяка, в основному, описані у контексті системи OFDM, їх представлений великим заштрихованим прямокуможна застосовувати для широкого діапазону систником. Крім того, передавач 1006 сектора А стітем зв'язку, включаючи множину систем, які не є льника 3 БС, передає сигнали 1348 по низхідній системами OFDM, і/або систем, які є стільниковилінії зв'язку у частотному діапазоні 1010. Сигнали ми системами. 1348, що передаються по низхідній лінії зв'язку, У різних варіантах виконання вузли, описані включають в себе сигнал 1050 радіомаяка. Перетут, втілені з використанням одної о або більше давач 1006 сектора А стільника 3 БС, також перемодулів для виконання етапів, що відповідають дає сигнали 1352, що передаються по низхідній одному або більше способам даного винаходу, лінії зв'язку у частотному діапазоні 1014. Сигнали наприклад, вибору діапазону несучої, цифрової 1352, що передаються по низхідній лінії зв'язку, обробки сигналів, детектування енервключають в себе сигнал 1054 радіомаяка. гії/детектування співвідношення сигнал/шум, декоНа Фіг.13 показана схема зразкового сигналу дування, синхронізації часової послідовності, де1420 радіомаяка зі зміщенням 1418 часової послітектування якості сигналу і т.д. У деяких варіантах довності відносно сусіднього сектора, представлевиконання різні властивості даного винаходу викона з метою додаткового пояснення властивостей нані з використанням модулів. Такі модулі можуть даного винаходу. На Фіг.13 показаний приклад БТ бути втілені з використанням програмних засобів, 1402, втілений відповідно до даного винаходу, апаратних засобів або комбінації програмних і наприклад, БТ 801 за Фіг.7. Припустимо, що прикапаратних засобів. Багато з описаних вище спосолад системи являє собою систему OFDM з розшибів або етапів способу можуть бути виконані з виреним спектром, з перемиканням частоти, з викокористанням інструкцій, що виконуються маширистанням сигналів радіомаяка відповідно до ною, таких, як програмний засіб, що міститься на даного винаходу. Припустимо, що лінія 1404 часу носії, який зчитується машиною, такому як запапредставляє час у приймачі 1402 БТ, що БТ 1402 у м'ятовуючий пристрій, наприклад, ОЗП, гнучкий поточний час підключений до передавача сектора диск і т.д., для керування машиною, наприклад, С БС 1, діапазон несучої частоти якого у даний комп'ютером загального призначення з додаткомомент використовується для передачі сигналів вими апаратними засобами або без них, для викоканалу трафіку низхідної лінії зв'язку, і що БТ 1402 нання всіх або частини описаних вище способів, має синхронізовану часову послідовність символу наприклад, в одному або більше вузлах. ВідповідOFDM відносно передавача сектора С БС 1. Три но до цього, крім іншого, даний винахід направлепослідовних часових інтервали (1406, 1408, 1410) ний на носій, який зчитується машиною, що вклюсимволу OFDM показані для передач передавачем чає в себе інструкції, які забезпечують виконання сектора С БС 1. Аналогічно, три послідовних часомашиною, наприклад, процесором і відповідними вих інтервали (1412, 1414, 1416) символу OFDM апаратними засобами, для виконання одного або показані для передач передавача сектора В БС 2. більше етапів описаного вище способу (способів). Кожний з часових інтервалів (1406, 1408, 1410, Різні додаткові варіанти способів і пристроїв 1412, 1414, 1416) символу OFDM має приблизно відповідно до описаного вище даного винаходу, однакову тривалість; однак присутнє 10% зміщенбудуть очевидні для фахівця у даній галузі техніки, ня у 1418 між початком інтервалу часу символу з врахуванням наведеного вище опису винаходу. OFDM сектора С БС 1 і початком інтервалу часу Такі варіанти потрібно розглядати у межах об'єму символу OFDM сектора В БС 2. Таке зміщення винаходу. Способи і пристрій відповідно до даного часової послідовності може виникнути у результавинаходу можуть, і у різних варіантах виконання ті, наприклад, відмінностей між генераторами синвикористовуються з системами CDMA, мультиплехронізації базової станції, такими, як різні точні ксування з ортогональним частотним розділенням моменти часу початку і/або відмінності через різні сигналів (OFDM) і/або з різними іншими типами відстані між БТ 1402 і передавачем кожної з базотехнологій зв'язку, які можна використовувати для вих станцій. забезпечення безпровідних ліній зв'язку між вузСигнал 1420 радіомаяка OFDM сектора В стілами доступу і мобільними вузлами. У деяких вальника 2 БС був переданий у БТ 1402, як визначеріантах виконання вузли доступу виконані як базоно стрілкою 1422. Протягом часового інтервалу ві станції, які встановлюють лінії зв'язку з 1414 сигнал 1420 радіомаяка OFDM сектора В мобільними вузлами, використовуючи систему стільника 2 БС присутній у приймачі 1402 БТ. ОдOFDM і/або CDMA. У різних варіантах виконання нак, оскільки БТ з'єднаний і синхронізований відмобільні вузли виконані у вигляді переносних комносно передавача сектора С БС 1, БТ 1402 детекп'ютерів, кишенькових персональних комп'ютерів тує тільки 90% енергії сигналу 1420 радіомаяка, (КПК, PDA) або інших портативних пристроїв, 43 89041 44 включаючи схеми приймача/передавача, а також 372 Інформація про широкомовну передачу логічні схеми і/або процедури, призначені для вті374 Інформація про задане порогове значення лення способів відповідно до даного винаходу. 376 Інформація про заданий інтервал Фіг.1 378 Інформація про швидкість зміни 168 Мережний вузол 380 Інформація про QoS Фіг.2 382 Інформація про завантаження системи 200 Базова станція (Вузол доступу) 384 Процедури зв'язку 202 Процесор 386 Процедури керування безпровідним тер204 Приймач міналом 206 Декодер 388 Процедури передачі сигналів 208 Встановлений у секторі передавач 390 Модуль керування приймачем 210 Запам'ятовуючий пристрій 392 Модуль вибору діапазону несучої 212 Інтерфейс введення/виведення Фіг.4 218 Передавач сектора 1 502 Модуль РЧ обробки (модуль синхронізації 220 Передавач сектора N частоти) 222, 224 Кодер 504 Антена 230 Процедури 506 РЧ фільтрація (смуговий фільтр) 232 Дані/інформація 507 Введення/виведення 234 Дані 510 Контролер вибору діапазону 236 Інформація сектора 512 Фільтрація основного діапазону 238 Інформація несучої 1 514 А/Ц 240 Інформація несучої N 516 Цифрова фільтрація 242 Інформація сигналу радіомаяка 517 Перший компонент сигналу 243 Інформація завантаження системи 518 Модуль цифрової обробки сигналу 248 Дані/інформація БТ N 519 Другий компонент сигналу 250 Процедури зв'язку 520, 522 Модуль синхронізації часової послі252 Процедури керування базової станції довності 254 Модуль планувальника 523 Декодер 256 Процедури обробки сигналів 525 Модуль, специфічний для мобільного при258 Процедура сигналу радіомаяка строю Фіг.3 526 Детектор якості сигналу 300 Безпровідний термінал (мобільний вузол) 528 Схема вимірювання енергії сигналу 302 Приймач 530 Схема співвідношення сигнал/шум 306 Процесор 532 Оцінка помилки 304 Передавач 534 Модуль широкомовного сигналу 308 Запам'ятовуючий пристрій 537 Інформація оцінки якості 314 Ланцюг приймача з розширеним спектром 536 Модуль детектування енергії/детектування 316 Контролер вибору діапазону співвідношення сигнал/шум для другого компонен320 РЧ модуль та сигналу 321 Смуговий фільтр Фіг.5 322 Додаткові модулі ланцюга приймача 602 Передавач сектора А БС 324 Модуль цифрової обробки сигналу 604 Передавач сектора В БС 326 Декодер 606 Сигнали, що передаються по низхідній лі328 Детектор якості сигналу нії зв'язку сектора А 334 Модуль детектування енергії/детектування 608, 610 Сигнал радіомаяка сектора А співвідношення сигнал/шум 612 Сигнали, що передаються по низхідній лі336 Кодер нії зв'язку сектора В 340 Процедури 614, 616 Сигнал радіомаяка сектора В 342 Дані/Інформація 632 Перший компонент 344 Дані користувача 630 Приймач БТ, настроєний на f0 346 Інформація користува634 Другий компонент ча/пристрою/сеансу/ресурсу Фіг.6А 348 Інформація про поточну вибрану несучу 702 Початок 350 Інформація про альтернативну несучу 704 Працює передавач першої базової станції, 352 Інформація про стільник/сектор який, в основному, передає у першому частотному 354 Інформація про несучу частоту діапазоні, для передачі першого компонента сиг355 Інформація про асоційований індикатор налу у першому частотному діапазоні якості 706 Працює передавач другої базової станції, 356 Інформація про детектований сигнал який, в основному, передає у другому частотному 358 Інформація вибору несучої діапазоні, для передачі другого компонента сигна360 Інформація про енергію сигналу лу у першому частотної діапазоні 362 Інформація співвідношення сигнал/шум 708 Працює передавач першої базової станції 364 Інформація про оцінку помилки для передачі сигналу у другому частотному діапа366 Значення 1-го індикатора якості зоні 368 Значення 2-го індикатора якості 370 Інформація про синхронізацію 45 89041 46 710 Працює приймач мобільного вузла, для 902 Модуль РЧ обробки (модуль синхронізації прийому сигналу, що включає в себе перший комчастоти) понент сигналу і другий компонент сигналу 904 Антена 712 Працює смуговий фільтр у приймачі мобі906 РЧ фільтрація (смуговий фільтр) льного вузла для передачі першого і вказаного 907 Введення/виведення другого компонента сигналу, причому перший і 910 Контролер вибору діапазону другий компоненти частот знаходяться у межах 912 Фільтрація в основному діапазоні першого частотного діапазону 914 А/Ц 714 Працює мобільний вузол для виконання 916 Цифрова фільтрація першого вимірювання сигналу по першому компо918 Модуль цифрової обробки сигналу ненту сигналу для генерування першого індикато937 Інформація оцінки якості 3 ра якості сигналу 922 Модуль синхронізації часової послідовно716 Працює мобільний вузол для виконання сті другого вимірювання сигналу по другому компоне923 Декодер нту сигналу для генерування другого індикатора 924 Модуль широкомовної передачі якості сигналу 925 Модуль, специфічний для мобільного при718 Працює мобільний вузол для вибору між строю роботою у першому частотному діапазоні та у дру927 Модуль ідентифікації радіомаяка гому частотному діапазоні, асоційованому з дру926 Детектор якості сигналу гим частотним компонентом в залежності від пер928 Схема вимірювання енергії сигналу шого і другого індикаторів якості 930 Схема співвідношення сигнал/шум 720 Вибраний перший або другий частотний 933 Інформація оцінки якості 1 діапазон? 935 Інформація оцінки якості 2 724 Керувати смуговим фільтром для пропусФіг.9 кання другого частотного діапазону замість першо1001 Загальна ширина смуги пропускання го діапазону 5МГц Фіг.6В 1002 Передавач сектора С стільника 1 БС 728 Керувати передавачем другої базової ста1004 Передавач сектора В стільника 2 БС нції, який, в основному, передає у другому частот1006 Передавач сектора А стільника 3 БС ному діапазоні, для передачі третього компонента 1010, 1014, 1016 Ширина смуги пропускання сигналу у другому частотному діапазоні 1,25МГц 730 Керувати передавачем першої базової Фіг.10 станції або передавачем третьої базової станції, 1102 Складений сигнал у приймальній антені який, в основному, передає у першому частотному БТ діапазоні для передачі четвертого компонента 1008, 1012, 1016 Ширина смуги пропускання сигналу у другому частотної діапазоні 1,25МГц 732 Керувати передавачем другої базової ста1101 Загальна ширина смуги пропускання нції для передачі сигналу у першому частотному 5МГц діапазоні Фіг.11 734 Керувати приймачем мобільного вузла 902 Модуль РЧ обробки для прийому сигналу, що включає в себе третій 910 Контролер вибору діапазону (якість каналу компонент сигналу і четвертий компонент 2 > якості каналу 1 > якості каналу 3) (перемкнути736 Керувати смуговим фільтром для пропусся на канал 2) кання третього і четвертого компонентів сигналу, 912 Модуль цифрової обробки сигналів причому третій і четвертий компоненти частот 927 Модуль ідентифікації радіомаяка знаходяться у межах другого частотного діапазону 926 Детектор якості сигналу 738 Керувати мобільним вузлом для виконан933 Інформація 1 оцінки якості ня вимірювань третього сигналу по третьому ком935 Інформація 2 оцінки якості поненту сигналу для генерування третього індика937 Інформація 3 оцінки якості тора якості сигналу 1202 f1 в РЧ модуль 740 Керувати мобільним вузлом для виконанФіг.12 ня четвертого вимірювання сигналу по четвертому 1010, 1014, 1015 Ширина смуги пропускання компоненту сигналу для генерування четвертого 1,25МГц індикатора якості сигналу 1001 Загальна ширина смуги пропускання 742 Керувати мобільний вузлом для вибору 5МГц між роботою у першому частотному діапазоні і у 1002 Передавач сектора С стільника 1 БС другому частотному діапазоні в залежності від 1004 Передавач сектора В стільника 2 БС третього і четвертого індикаторів якості сигналу 1006 Передавач сектора А стільника 3 БС 744 Вибраний перший або другий частотний Фіг. 13 діапазон? 1402 Приймач БТ (з'єднаний з передавачем 746 Керувати смуговим фільтром для пропусстільника С БС 1) детектує 90% енергії сигналу кання першого частотного діапазону замість другорадіомаяка від передавача сектора В стільника 2 го частотного діапазону БС Фіг.8 1406, 1408, 1410 Часовий інтервал символу 901 Приймач OFDM сектора С БС 1 47 89041 48 1412, 1414, 1416 Часовий інтервал символу 1420 Сигнал радіомаяка OFDM сектора В стіOFDM сектора В БС 2 льника 2 БС 49 89041 50 51 89041 52 53 89041 54 55 89041 56 57 89041 58 59 89041 60
