Ящик для транспортування та зберігання цитрусових

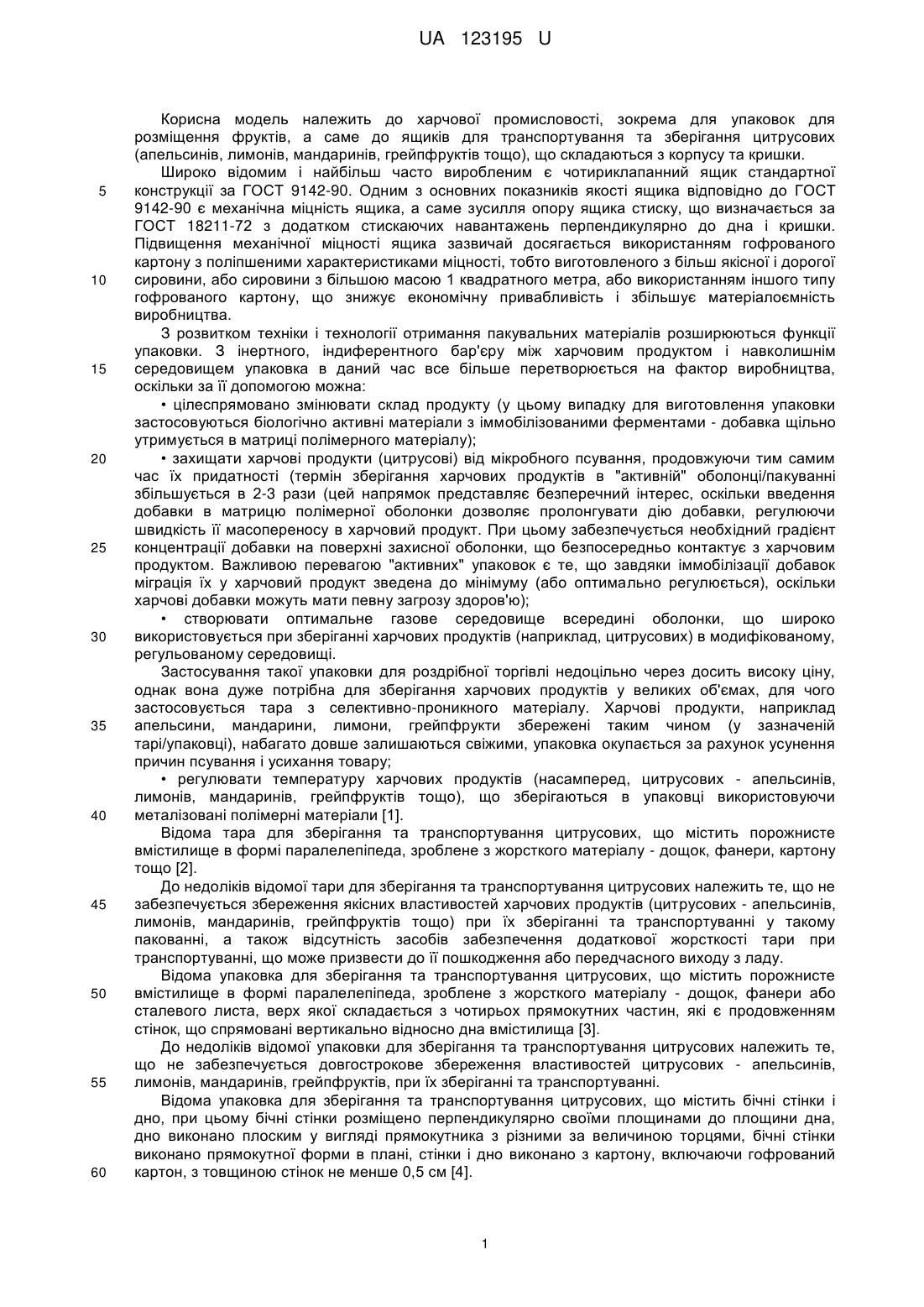

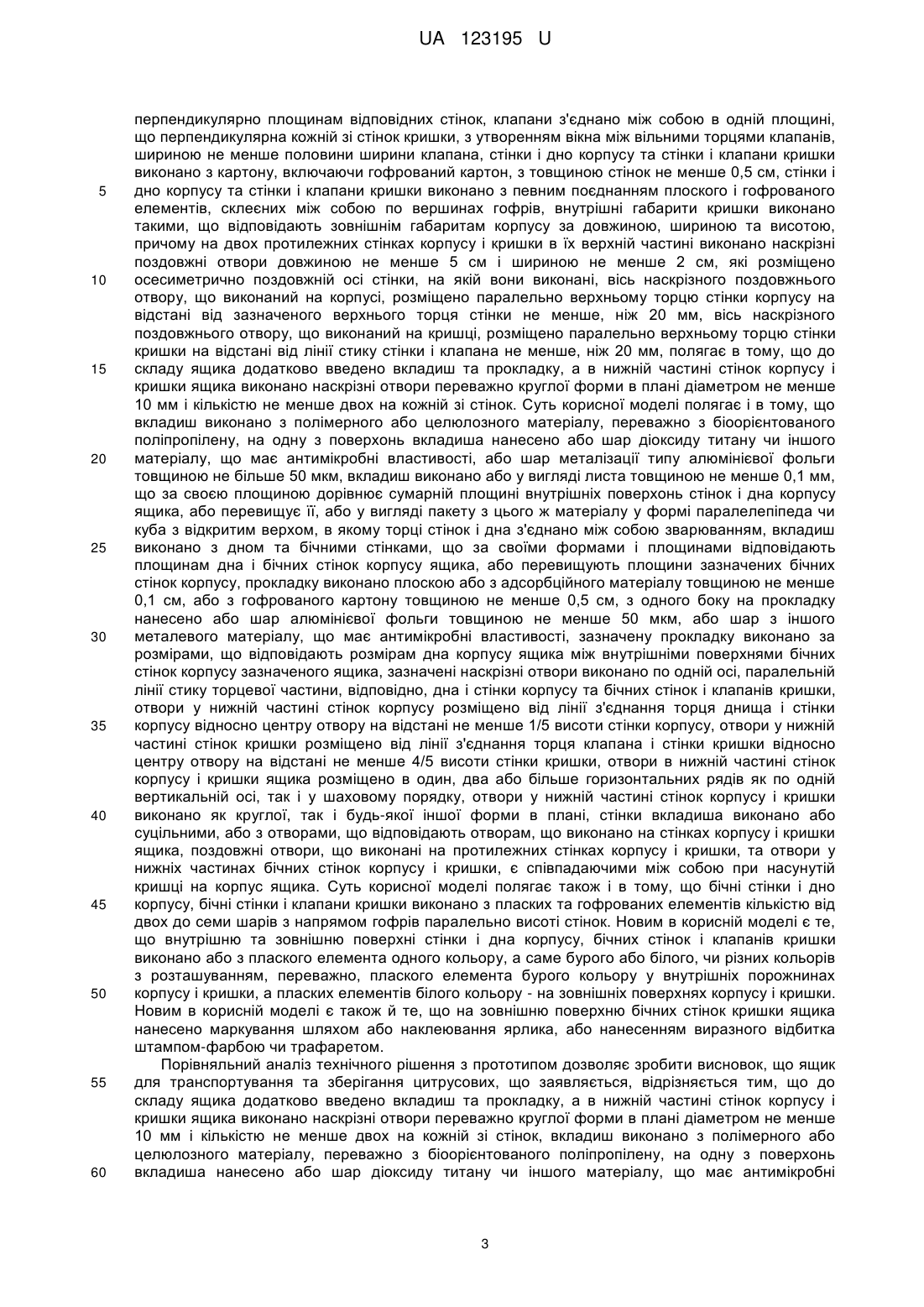

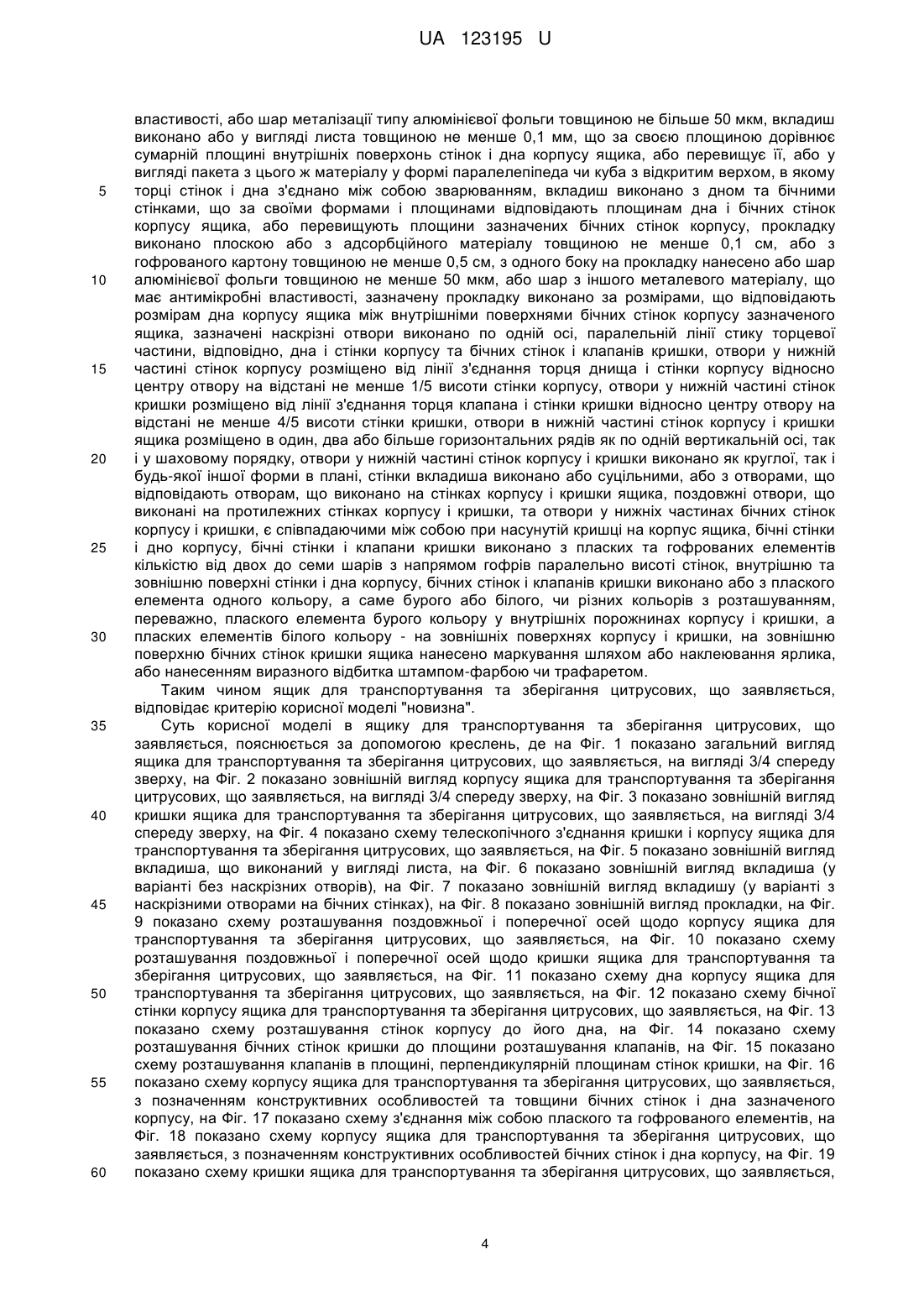

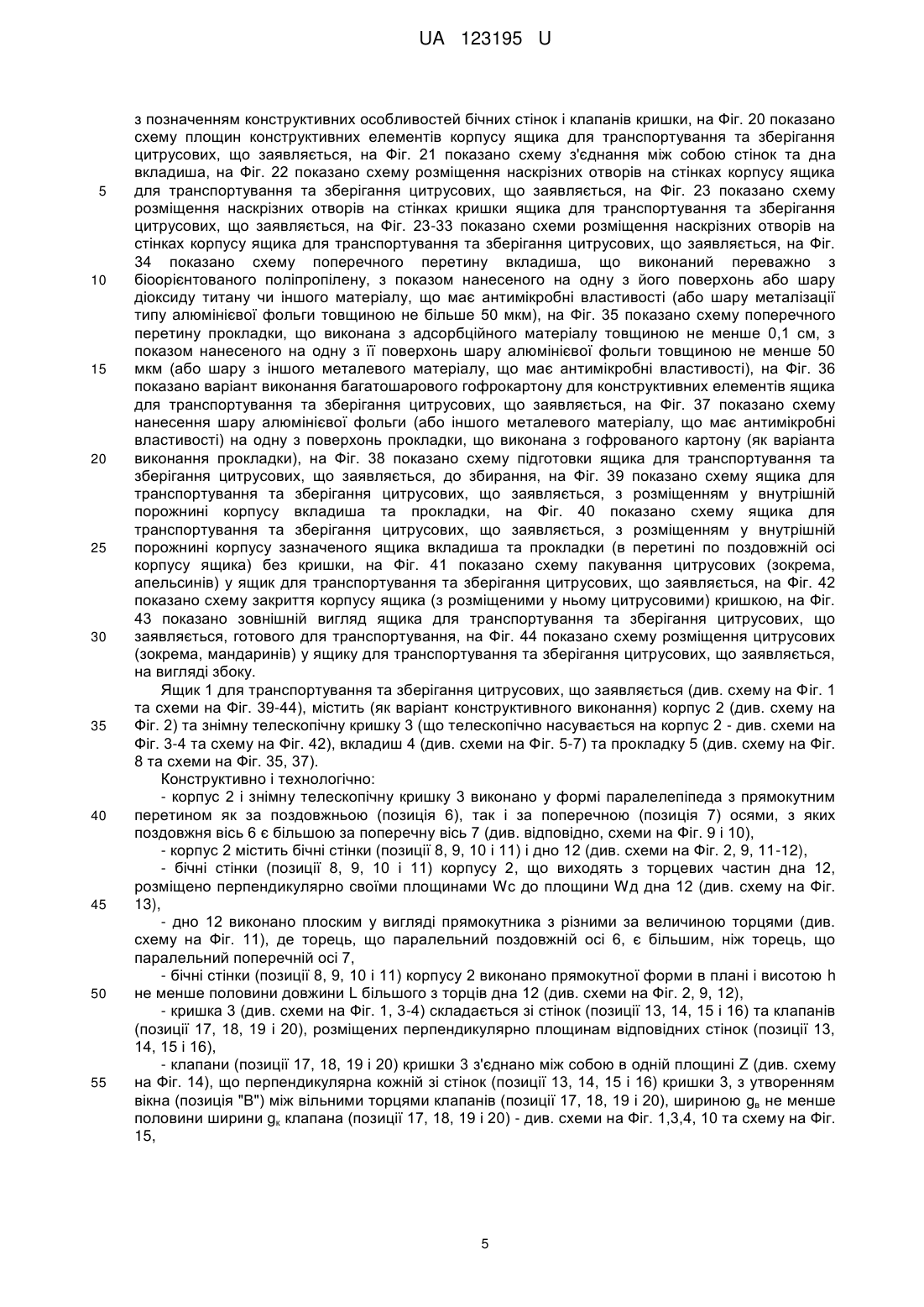

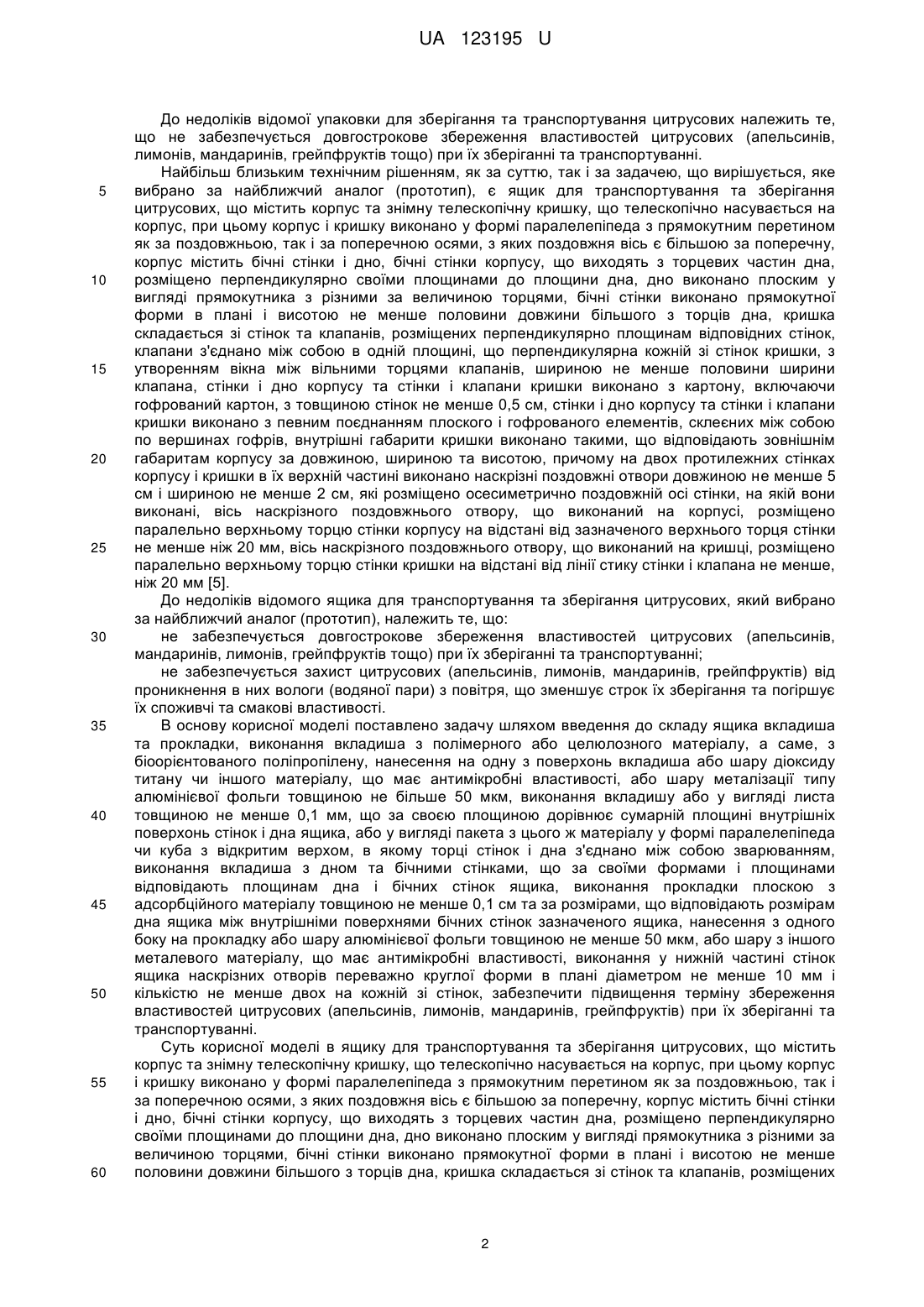

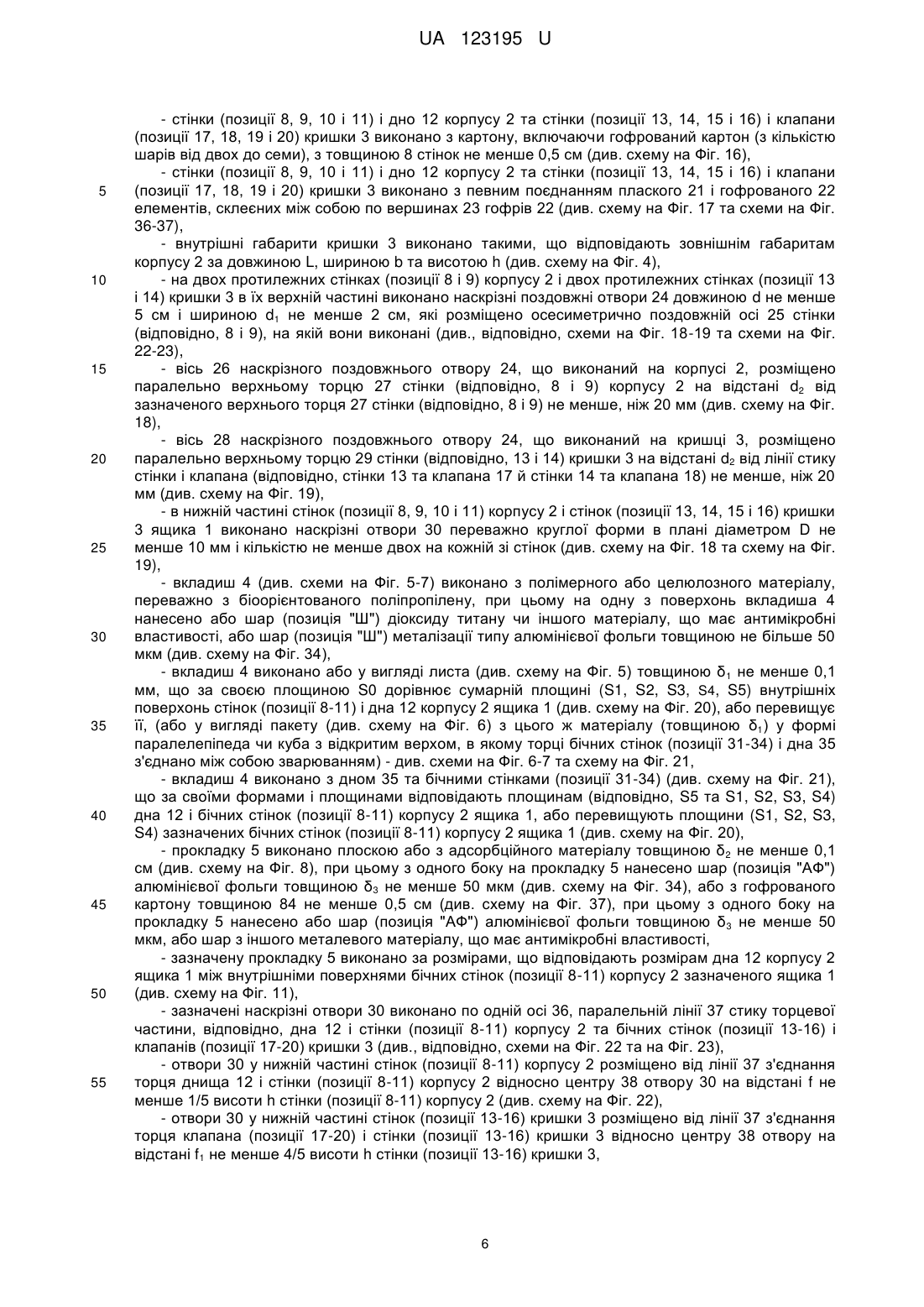

Реферат: UA 123195 U UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості, зокрема для упаковок для розміщення фруктів, а саме до ящиків для транспортування та зберігання цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо), що складаються з корпусу та кришки. Широко відомим і найбільш часто виробленим є чотириклапанний ящик стандартної конструкції за ГОСТ 9142-90. Одним з основних показників якості ящика відповідно до ГОСТ 9142-90 є механічна міцність ящика, а саме зусилля опору ящика стиску, що визначається за ГОСТ 18211-72 з додатком стискаючих навантажень перпендикулярно до дна і кришки. Підвищення механічної міцності ящика зазвичай досягається використанням гофрованого картону з поліпшеними характеристиками міцності, тобто виготовленого з більш якісної і дорогої сировини, або сировини з більшою масою 1 квадратного метра, або використанням іншого типу гофрованого картону, що знижує економічну привабливість і збільшує матеріалоємність виробництва. З розвитком техніки і технології отримання пакувальних матеріалів розширюються функції упаковки. З інертного, індиферентного бар'єру між харчовим продуктом і навколишнім середовищем упаковка в даний час все більше перетворюється на фактор виробництва, оскільки за її допомогою можна: • цілеспрямовано змінювати склад продукту (у цьому випадку для виготовлення упаковки застосовуються біологічно активні матеріали з іммобілізованими ферментами - добавка щільно утримується в матриці полімерного матеріалу); • захищати харчові продукти (цитрусові) від мікробного псування, продовжуючи тим самим час їх придатності (термін зберігання харчових продуктів в "активній" оболонці/пакуванні збільшується в 2-3 рази (цей напрямок представляє безперечний інтерес, оскільки введення добавки в матрицю полімерної оболонки дозволяє пролонгувати дію добавки, регулюючи швидкість її масопереносу в харчовий продукт. При цьому забезпечується необхідний градієнт концентрації добавки на поверхні захисної оболонки, що безпосередньо контактує з харчовим продуктом. Важливою перевагою "активних" упаковок є те, що завдяки іммобілізації добавок міграція їх у харчовий продукт зведена до мінімуму (або оптимально регулюється), оскільки харчові добавки можуть мати певну загрозу здоров'ю); • створювати оптимальне газове середовище всередині оболонки, що широко використовується при зберіганні харчових продуктів (наприклад, цитрусових) в модифікованому, регульованому середовищі. Застосування такої упаковки для роздрібної торгівлі недоцільно через досить високу ціну, однак вона дуже потрібна для зберігання харчових продуктів у великих об'ємах, для чого застосовується тара з селективно-проникного матеріалу. Харчові продукти, наприклад апельсини, мандарини, лимони, грейпфрукти збережені таким чином (у зазначеній тарі/упаковці), набагато довше залишаються свіжими, упаковка окупається за рахунок усунення причин псування і усихання товару; • регулювати температуру харчових продуктів (насамперед, цитрусових - апельсинів, лимонів, мандаринів, грейпфруктів тощо), що зберігаються в упаковці використовуючи металізовані полімерні матеріали [1]. Відома тара для зберігання та транспортування цитрусових, що містить порожнисте вмістилище в формі паралелепіпеда, зроблене з жорсткого матеріалу - дощок, фанери, картону тощо [2]. До недоліків відомої тари для зберігання та транспортування цитрусових належить те, що не забезпечується збереження якісних властивостей харчових продуктів (цитрусових - апельсинів, лимонів, мандаринів, грейпфруктів тощо) при їх зберіганні та транспортуванні у такому пакованні, а також відсутність засобів забезпечення додаткової жорсткості тари при транспортуванні, що може призвести до її пошкодження або передчасного виходу з ладу. Відома упаковка для зберігання та транспортування цитрусових, що містить порожнисте вмістилище в формі паралелепіпеда, зроблене з жорсткого матеріалу - дощок, фанери або сталевого листа, верх якої складається з чотирьох прямокутних частин, які є продовженням стінок, що спрямовані вертикально відносно дна вмістилища [3]. До недоліків відомої упаковки для зберігання та транспортування цитрусових належить те, що не забезпечується довгострокове збереження властивостей цитрусових - апельсинів, лимонів, мандаринів, грейпфруктів, при їх зберіганні та транспортуванні. Відома упаковка для зберігання та транспортування цитрусових, що містить бічні стінки і дно, при цьому бічні стінки розміщено перпендикулярно своїми площинами до площини дна, дно виконано плоским у вигляді прямокутника з різними за величиною торцями, бічні стінки виконано прямокутної форми в плані, стінки і дно виконано з картону, включаючи гофрований картон, з товщиною стінок не менше 0,5 см [4]. 1 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 60 До недоліків відомої упаковки для зберігання та транспортування цитрусових належить те, що не забезпечується довгострокове збереження властивостей цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо) при їх зберіганні та транспортуванні. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є ящик для транспортування та зберігання цитрусових, що містить корпус та знімну телескопічну кришку, що телескопічно насувається на корпус, при цьому корпус і кришку виконано у формі паралелепіпеда з прямокутним перетином як за поздовжньою, так і за поперечною осями, з яких поздовжня вісь є більшою за поперечну, корпус містить бічні стінки і дно, бічні стінки корпусу, що виходять з торцевих частин дна, розміщено перпендикулярно своїми площинами до площини дна, дно виконано плоским у вигляді прямокутника з різними за величиною торцями, бічні стінки виконано прямокутної форми в плані і висотою не менше половини довжини більшого з торців дна, кришка складається зі стінок та клапанів, розміщених перпендикулярно площинам відповідних стінок, клапани з'єднано між собою в одній площині, що перпендикулярна кожній зі стінок кришки, з утворенням вікна між вільними торцями клапанів, шириною не менше половини ширини клапана, стінки і дно корпусу та стінки і клапани кришки виконано з картону, включаючи гофрований картон, з товщиною стінок не менше 0,5 см, стінки і дно корпусу та стінки і клапани кришки виконано з певним поєднанням плоского і гофрованого елементів, склеєних між собою по вершинах гофрів, внутрішні габарити кришки виконано такими, що відповідають зовнішнім габаритам корпусу за довжиною, шириною та висотою, причому на двох протилежних стінках корпусу і кришки в їх верхній частині виконано наскрізні поздовжні отвори довжиною не менше 5 см і шириною не менше 2 см, які розміщено осесиметрично поздовжній осі стінки, на якій вони виконані, вісь наскрізного поздовжнього отвору, що виконаний на корпусі, розміщено паралельно верхньому торцю стінки корпусу на відстані від зазначеного верхнього торця стінки не менше ніж 20 мм, вісь наскрізного поздовжнього отвору, що виконаний на кришці, розміщено паралельно верхньому торцю стінки кришки на відстані від лінії стику стінки і клапана не менше, ніж 20 мм [5]. До недоліків відомого ящика для транспортування та зберігання цитрусових, який вибрано за найближчий аналог (прототип), належить те, що: не забезпечується довгострокове збереження властивостей цитрусових (апельсинів, мандаринів, лимонів, грейпфруктів тощо) при їх зберіганні та транспортуванні; не забезпечується захист цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів) від проникнення в них вологи (водяної пари) з повітря, що зменшує строк їх зберігання та погіршує їх споживчі та смакові властивості. В основу корисної моделі поставлено задачу шляхом введення до складу ящика вкладиша та прокладки, виконання вкладиша з полімерного або целюлозного матеріалу, а саме, з біоорієнтованого поліпропілену, нанесення на одну з поверхонь вкладиша або шару діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шару металізації типу алюмінієвої фольги товщиною не більше 50 мкм, виконання вкладишу або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна ящика, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, виконання вкладиша з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок ящика, виконання прокладки плоскою з адсорбційного матеріалу товщиною не менше 0,1 см та за розмірами, що відповідають розмірам дна ящика між внутрішніми поверхнями бічних стінок зазначеного ящика, нанесення з одного боку на прокладку або шару алюмінієвої фольги товщиною не менше 50 мкм, або шару з іншого металевого матеріалу, що має антимікробні властивості, виконання у нижній частині стінок ящика наскрізних отворів переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, забезпечити підвищення терміну збереження властивостей цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів) при їх зберіганні та транспортуванні. Суть корисної моделі в ящику для транспортування та зберігання цитрусових, що містить корпус та знімну телескопічну кришку, що телескопічно насувається на корпус, при цьому корпус і кришку виконано у формі паралелепіпеда з прямокутним перетином як за поздовжньою, так і за поперечною осями, з яких поздовжня вісь є більшою за поперечну, корпус містить бічні стінки і дно, бічні стінки корпусу, що виходять з торцевих частин дна, розміщено перпендикулярно своїми площинами до площини дна, дно виконано плоским у вигляді прямокутника з різними за величиною торцями, бічні стінки виконано прямокутної форми в плані і висотою не менше половини довжини більшого з торців дна, кришка складається зі стінок та клапанів, розміщених 2 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 60 перпендикулярно площинам відповідних стінок, клапани з'єднано між собою в одній площині, що перпендикулярна кожній зі стінок кришки, з утворенням вікна між вільними торцями клапанів, шириною не менше половини ширини клапана, стінки і дно корпусу та стінки і клапани кришки виконано з картону, включаючи гофрований картон, з товщиною стінок не менше 0,5 см, стінки і дно корпусу та стінки і клапани кришки виконано з певним поєднанням плоского і гофрованого елементів, склеєних між собою по вершинах гофрів, внутрішні габарити кришки виконано такими, що відповідають зовнішнім габаритам корпусу за довжиною, шириною та висотою, причому на двох протилежних стінках корпусу і кришки в їх верхній частині виконано наскрізні поздовжні отвори довжиною не менше 5 см і шириною не менше 2 см, які розміщено осесиметрично поздовжній осі стінки, на якій вони виконані, вісь наскрізного поздовжнього отвору, що виконаний на корпусі, розміщено паралельно верхньому торцю стінки корпусу на відстані від зазначеного верхнього торця стінки не менше, ніж 20 мм, вісь наскрізного поздовжнього отвору, що виконаний на кришці, розміщено паралельно верхньому торцю стінки кришки на відстані від лінії стику стінки і клапана не менше, ніж 20 мм, полягає в тому, що до складу ящика додатково введено вкладиш та прокладку, а в нижній частині стінок корпусу і кришки ящика виконано наскрізні отвори переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок. Суть корисної моделі полягає і в тому, що вкладиш виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, на одну з поверхонь вкладиша нанесено або шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги товщиною не більше 50 мкм, вкладиш виконано або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна корпусу ящика, або перевищує її, або у вигляді пакету з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, вкладиш виконано з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок корпусу ящика, або перевищують площини зазначених бічних стінок корпусу, прокладку виконано плоскою або з адсорбційного матеріалу товщиною не менше 0,1 см, або з гофрованого картону товщиною не менше 0,5 см, з одного боку на прокладку нанесено або шар алюмінієвої фольги товщиною не менше 50 мкм, або шар з іншого металевого матеріалу, що має антимікробні властивості, зазначену прокладку виконано за розмірами, що відповідають розмірам дна корпусу ящика між внутрішніми поверхнями бічних стінок корпусу зазначеного ящика, зазначені наскрізні отвори виконано по одній осі, паралельній лінії стику торцевої частини, відповідно, дна і стінки корпусу та бічних стінок і клапанів кришки, отвори у нижній частині стінок корпусу розміщено від лінії з'єднання торця днища і стінки корпусу відносно центру отвору на відстані не менше 1/5 висоти стінки корпусу, отвори у нижній частині стінок кришки розміщено від лінії з'єднання торця клапана і стінки кришки відносно центру отвору на відстані не менше 4/5 висоти стінки кришки, отвори в нижній частині стінок корпусу і кришки ящика розміщено в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку, отвори у нижній частині стінок корпусу і кришки виконано як круглої, так і будь-якої іншої форми в плані, стінки вкладиша виконаноабо суцільними, або з отворами, що відповідають отворам, що виконано на стінках корпусу і кришки ящика, поздовжні отвори, що виконані на протилежних стінках корпусу і кришки, та отвори у нижніх частинах бічних стінок корпусу і кришки, є співпадаючими між собою при насунутій кришці на корпус ящика. Суть корисної моделі полягає також і в тому, що бічні стінки і дно корпусу, бічні стінки і клапани кришки виконано з пласких та гофрованих елементів кількістю від двох до семи шарів з напрямом гофрів паралельно висоті стінок. Новим в корисній моделі є те, що внутрішню та зовнішню поверхні стінки і дна корпусу, бічних стінок і клапанів кришки виконано або з плаского елемента одного кольору, а саме бурого або білого, чи різних кольорів з розташуванням, переважно, плаского елемента бурого кольору у внутрішніх порожнинах корпусу і кришки, а пласких елементів білого кольору - на зовнішніх поверхнях корпусу і кришки. Новим в корисній моделі є також й те, що на зовнішню поверхню бічних стінок кришки ящика нанесено маркування шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампом-фарбою чи трафаретом. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що ящик для транспортування та зберігання цитрусових, що заявляється, відрізняється тим, що до складу ящика додатково введено вкладиш та прокладку, а в нижній частині стінок корпусу і кришки ящика виконано наскрізні отвори переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, вкладиш виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, на одну з поверхонь вкладиша нанесено або шар діоксиду титану чи іншого матеріалу, що має антимікробні 3 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 60 властивості, або шар металізації типу алюмінієвої фольги товщиною не більше 50 мкм, вкладиш виконано або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна корпусу ящика, або перевищує її, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, вкладиш виконано з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок корпусу ящика, або перевищують площини зазначених бічних стінок корпусу, прокладку виконано плоскою або з адсорбційного матеріалу товщиною не менше 0,1 см, або з гофрованого картону товщиною не менше 0,5 см, з одного боку на прокладку нанесено або шар алюмінієвої фольги товщиною не менше 50 мкм, або шар з іншого металевого матеріалу, що має антимікробні властивості, зазначену прокладку виконано за розмірами, що відповідають розмірам дна корпусу ящика між внутрішніми поверхнями бічних стінок корпусу зазначеного ящика, зазначені наскрізні отвори виконано по одній осі, паралельній лінії стику торцевої частини, відповідно, дна і стінки корпусу та бічних стінок і клапанів кришки, отвори у нижній частині стінок корпусу розміщено від лінії з'єднання торця днища і стінки корпусу відносно центру отвору на відстані не менше 1/5 висоти стінки корпусу, отвори у нижній частині стінок кришки розміщено від лінії з'єднання торця клапана і стінки кришки відносно центру отвору на відстані не менше 4/5 висоти стінки кришки, отвори в нижній частині стінок корпусу і кришки ящика розміщено в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку, отвори у нижній частині стінок корпусу і кришки виконано як круглої, так і будь-якої іншої форми в плані, стінки вкладиша виконано або суцільними, або з отворами, що відповідають отворам, що виконано на стінках корпусу і кришки ящика, поздовжні отвори, що виконані на протилежних стінках корпусу і кришки, та отвори у нижніх частинах бічних стінок корпусу і кришки, є співпадаючими між собою при насунутій кришці на корпус ящика, бічні стінки і дно корпусу, бічні стінки і клапани кришки виконано з пласких та гофрованих елементів кількістю від двох до семи шарів з напрямом гофрів паралельно висоті стінок, внутрішню та зовнішню поверхні стінки і дна корпусу, бічних стінок і клапанів кришки виконано або з плаского елемента одного кольору, а саме бурого або білого, чи різних кольорів з розташуванням, переважно, плаского елемента бурого кольору у внутрішніх порожнинах корпусу і кришки, а пласких елементів білого кольору - на зовнішніх поверхнях корпусу і кришки, на зовнішню поверхню бічних стінок кришки ящика нанесено маркування шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампом-фарбою чи трафаретом. Таким чином ящик для транспортування та зберігання цитрусових, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі в ящику для транспортування та зберігання цитрусових, що заявляється, пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд ящика для транспортування та зберігання цитрусових, що заявляється, на вигляді 3/4 спереду зверху, на Фіг. 2 показано зовнішній вигляд корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на вигляді 3/4 спереду зверху, на Фіг. 3 показано зовнішній вигляд кришки ящика для транспортування та зберігання цитрусових, що заявляється, на вигляді 3/4 спереду зверху, на Фіг. 4 показано схему телескопічного з'єднання кришки і корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 5 показано зовнішній вигляд вкладиша, що виконаний у вигляді листа, на Фіг. 6 показано зовнішній вигляд вкладиша (у варіанті без наскрізних отворів), на Фіг. 7 показано зовнішній вигляд вкладишу (у варіанті з наскрізними отворами на бічних стінках), на Фіг. 8 показано зовнішній вигляд прокладки, на Фіг. 9 показано схему розташування поздовжньої і поперечної осей щодо корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 10 показано схему розташування поздовжньої і поперечної осей щодо кришки ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 11 показано схему дна корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 12 показано схему бічної стінки корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 13 показано схему розташування стінок корпусу до його дна, на Фіг. 14 показано схему розташування бічних стінок кришки до площини розташування клапанів, на Фіг. 15 показано схему розташування клапанів в площині, перпендикулярній площинам стінок кришки, на Фіг. 16 показано схему корпусу ящика для транспортування та зберігання цитрусових, що заявляється, з позначенням конструктивних особливостей та товщини бічних стінок і дна зазначеного корпусу, на Фіг. 17 показано схему з'єднання між собою плаского та гофрованого елементів, на Фіг. 18 показано схему корпусу ящика для транспортування та зберігання цитрусових, що заявляється, з позначенням конструктивних особливостей бічних стінок і дна корпусу, на Фіг. 19 показано схему кришки ящика для транспортування та зберігання цитрусових, що заявляється, 4 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 з позначенням конструктивних особливостей бічних стінок і клапанів кришки, на Фіг. 20 показано схему площин конструктивних елементів корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 21 показано схему з'єднання між собою стінок та дна вкладиша, на Фіг. 22 показано схему розміщення наскрізних отворів на стінках корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 23 показано схему розміщення наскрізних отворів на стінках кришки ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 23-33 показано схеми розміщення наскрізних отворів на стінках корпусу ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 34 показано схему поперечного перетину вкладиша, що виконаний переважно з біоорієнтованого поліпропілену, з показом нанесеного на одну з його поверхонь або шару діоксиду титану чи іншого матеріалу, що має антимікробні властивості (або шару металізації типу алюмінієвої фольги товщиною не більше 50 мкм), на Фіг. 35 показано схему поперечного перетину прокладки, що виконана з адсорбційного матеріалу товщиною не менше 0,1 см, з показом нанесеного на одну з її поверхонь шару алюмінієвої фольги товщиною не менше 50 мкм (або шару з іншого металевого матеріалу, що має антимікробні властивості), на Фіг. 36 показано варіант виконання багатошарового гофрокартону для конструктивних елементів ящика для транспортування та зберігання цитрусових, що заявляється, на Фіг. 37 показано схему нанесення шару алюмінієвої фольги (або іншого металевого матеріалу, що має антимікробні властивості) на одну з поверхонь прокладки, що виконана з гофрованого картону (як варіанта виконання прокладки), на Фіг. 38 показано схему підготовки ящика для транспортування та зберігання цитрусових, що заявляється, до збирання, на Фіг. 39 показано схему ящика для транспортування та зберігання цитрусових, що заявляється, з розміщенням у внутрішній порожнині корпусу вкладиша та прокладки, на Фіг. 40 показано схему ящика для транспортування та зберігання цитрусових, що заявляється, з розміщенням у внутрішній порожнині корпусу зазначеного ящика вкладиша та прокладки (в перетині по поздовжній осі корпусу ящика) без кришки, на Фіг. 41 показано схему пакування цитрусових (зокрема, апельсинів) у ящик для транспортування та зберігання цитрусових, що заявляється, на Фіг. 42 показано схему закриття корпусу ящика (з розміщеними у ньому цитрусовими) кришкою, на Фіг. 43 показано зовнішній вигляд ящика для транспортування та зберігання цитрусових, що заявляється, готового для транспортування, на Фіг. 44 показано схему розміщення цитрусових (зокрема, мандаринів) у ящику для транспортування та зберігання цитрусових, що заявляється, на вигляді збоку. Ящик 1 для транспортування та зберігання цитрусових, що заявляється (див. схему на Фіг. 1 та схеми на Фіг. 39-44), містить (як варіант конструктивного виконання) корпус 2 (див. схему на Фіг. 2) та знімну телескопічну кришку 3 (що телескопічно насувається на корпус 2 - див. схеми на Фіг. 3-4 та схему на Фіг. 42), вкладиш 4 (див. схеми на Фіг. 5-7) та прокладку 5 (див. схему на Фіг. 8 та схеми на Фіг. 35, 37). Конструктивно і технологічно: - корпус 2 і знімну телескопічну кришку 3 виконано у формі паралелепіпеда з прямокутним перетином як за поздовжньою (позиція 6), так і за поперечною (позиція 7) осями, з яких поздовжня вісь 6 є більшою за поперечну вісь 7 (див. відповідно, схеми на Фіг. 9 і 10), - корпус 2 містить бічні стінки (позиції 8, 9, 10 і 11) і дно 12 (див. схеми на Фіг. 2, 9, 11-12), - бічні стінки (позиції 8, 9, 10 і 11) корпусу 2, що виходять з торцевих частин дна 12, розміщено перпендикулярно своїми площинами Wс до площини Wд дна 12 (див. схему на Фіг. 13), - дно 12 виконано плоским у вигляді прямокутника з різними за величиною торцями (див. схему на Фіг. 11), де торець, що паралельний поздовжній осі 6, є більшим, ніж торець, що паралельний поперечній осі 7, - бічні стінки (позиції 8, 9, 10 і 11) корпусу 2 виконано прямокутної форми в плані і висотою h не менше половини довжини L більшого з торців дна 12 (див. схеми на Фіг. 2, 9, 12), - кришка 3 (див. схеми на Фіг. 1, 3-4) складається зі стінок (позиції 13, 14, 15 і 16) та клапанів (позиції 17, 18, 19 і 20), розміщених перпендикулярно площинам відповідних стінок (позиції 13, 14, 15 і 16), - клапани (позиції 17, 18, 19 і 20) кришки 3 з'єднано між собою в одній площині Z (див. схему на Фіг. 14), що перпендикулярна кожній зі стінок (позиції 13, 14, 15 і 16) кришки 3, з утворенням вікна (позиція "В") між вільними торцями клапанів (позиції 17, 18, 19 і 20), шириною gв не менше половини ширини gк клапана (позиції 17, 18, 19 і 20) - див. схеми на Фіг. 1,3,4, 10 та схему на Фіг. 15, 5 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 - стінки (позиції 8, 9, 10 і 11) і дно 12 корпусу 2 та стінки (позиції 13, 14, 15 і 16) і клапани (позиції 17, 18, 19 і 20) кришки 3 виконано з картону, включаючи гофрований картон (з кількістю шарів від двох до семи), з товщиною 8 стінок не менше 0,5 см (див. схему на Фіг. 16), - стінки (позиції 8, 9, 10 і 11) і дно 12 корпусу 2 та стінки (позиції 13, 14, 15 і 16) і клапани (позиції 17, 18, 19 і 20) кришки 3 виконано з певним поєднанням плаского 21 і гофрованого 22 елементів, склеєних між собою по вершинах 23 гофрів 22 (див. схему на Фіг. 17 та схеми на Фіг. 36-37), - внутрішні габарити кришки 3 виконано такими, що відповідають зовнішнім габаритам корпусу 2 за довжиною L, шириною b та висотою h (див. схему на Фіг. 4), - на двох протилежних стінках (позиції 8 і 9) корпусу 2 і двох протилежних стінках (позиції 13 і 14) кришки 3 в їх верхній частині виконано наскрізні поздовжні отвори 24 довжиною d не менше 5 см і шириною d1 не менше 2 см, які розміщено осесиметрично поздовжній осі 25 стінки (відповідно, 8 і 9), на якій вони виконані (див., відповідно, схеми на Фіг. 18-19 та схеми на Фіг. 22-23), - вісь 26 наскрізного поздовжнього отвору 24, що виконаний на корпусі 2, розміщено паралельно верхньому торцю 27 стінки (відповідно, 8 і 9) корпусу 2 на відстані d2 від зазначеного верхнього торця 27 стінки (відповідно, 8 і 9) не менше, ніж 20 мм (див. схему на Фіг. 18), - вісь 28 наскрізного поздовжнього отвору 24, що виконаний на кришці 3, розміщено паралельно верхньому торцю 29 стінки (відповідно, 13 і 14) кришки 3 на відстані d2 від лінії стику стінки і клапана (відповідно, стінки 13 та клапана 17 й стінки 14 та клапана 18) не менше, ніж 20 мм (див. схему на Фіг. 19), - в нижній частині стінок (позиції 8, 9, 10 і 11) корпусу 2 і стінок (позиції 13, 14, 15 і 16) кришки 3 ящика 1 виконано наскрізні отвори 30 переважно круглої форми в плані діаметром D не менше 10 мм і кількістю не менше двох на кожній зі стінок (див. схему на Фіг. 18 та схему на Фіг. 19), - вкладиш 4 (див. схеми на Фіг. 5-7) виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, при цьому на одну з поверхонь вкладиша 4 нанесено або шар (позиція "Ш") діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар (позиція "Ш") металізації типу алюмінієвої фольги товщиною не більше 50 мкм (див. схему на Фіг. 34), - вкладиш 4 виконано або у вигляді листа (див. схему на Фіг. 5) товщиною δ 1 не менше 0,1 мм, що за своєю площиною S0 дорівнює сумарній площині (S1, S2, S3, S4, S5) внутрішніх поверхонь стінок (позиції 8-11) і дна 12 корпусу 2 ящика 1 (див. схему на Фіг. 20), або перевищує її, (або у вигляді пакету (див. схему на Фіг. 6) з цього ж матеріалу (товщиною δ1) у формі паралелепіпеда чи куба з відкритим верхом, в якому торці бічних стінок (позиції 31-34) і дна 35 з'єднано між собою зварюванням) - див. схеми на Фіг. 6-7 та схему на Фіг. 21, - вкладиш 4 виконано з дном 35 та бічними стінками (позиції 31-34) (див. схему на Фіг. 21), що за своїми формами і площинами відповідають площинам (відповідно, S5 та S1, S2, S3, S4) дна 12 і бічних стінок (позиції 8-11) корпусу 2 ящика 1, або перевищують площини (S1, S2, S3, S4) зазначених бічних стінок (позиції 8-11) корпусу 2 ящика 1 (див. схему на Фіг. 20), - прокладку 5 виконано плоскою або з адсорбційного матеріалу товщиною δ 2 не менше 0,1 см (див. схему на Фіг. 8), при цьому з одного боку на прокладку 5 нанесено шар (позиція "АФ") алюмінієвої фольги товщиною δ3 не менше 50 мкм (див. схему на Фіг. 34), або з гофрованого картону товщиною 84 не менше 0,5 см (див. схему на Фіг. 37), при цьому з одного боку на прокладку 5 нанесено або шар (позиція "АФ") алюмінієвої фольги товщиною δ 3 не менше 50 мкм, або шар з іншого металевого матеріалу, що має антимікробні властивості, - зазначену прокладку 5 виконано за розмірами, що відповідають розмірам дна 12 корпусу 2 ящика 1 між внутрішніми поверхнями бічних стінок (позиції 8-11) корпусу 2 зазначеного ящика 1 (див. схему на Фіг. 11), - зазначені наскрізні отвори 30 виконано по одній осі 36, паралельній лінії 37 стику торцевої частини, відповідно, дна 12 і стінки (позиції 8-11) корпусу 2 та бічних стінок (позиції 13-16) і клапанів (позиції 17-20) кришки 3 (див., відповідно, схеми на Фіг. 22 та на Фіг. 23), - отвори 30 у нижній частині стінок (позиції 8-11) корпусу 2 розміщено від лінії 37 з'єднання торця днища 12 і стінки (позиції 8-11) корпусу 2 відносно центру 38 отвору 30 на відстані f не менше 1/5 висоти h стінки (позиції 8-11) корпусу 2 (див. схему на Фіг. 22), - отвори 30 у нижній частині стінок (позиції 13-16) кришки 3 розміщено від лінії 37 з'єднання торця клапана (позиції 17-20) і стінки (позиції 13-16) кришки 3 відносно центру 38 отвору на відстані f1 не менше 4/5 висоти h стінки (позиції 13-16) кришки 3, 6 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 60 - отвори 30 в нижній частині стінок (позиції 8-11) корпусу 2 і стінок (позиції 13-16) кришки 3 ящика 1 розміщено в один (див. схеми на Фіг. 1-4, 9-10, 12-13, 15-16, 18-20, 22-25, 29-33), два (див. схеми на Фіг. 26, 28) або більше горизонтальних рядів (див. схему на Фіг. 27) як по одній вертикальній осі 39 (див., відповідно, схеми на Фіг. 26-27), так і у шаховому порядку (див. схему на Фіг. 28), - отвори 30 у нижній частині стінок (позиції 8-11) корпусу 2 і стінок (позиції 13-16) кришки 3 виконано як круглої (див. схеми на Фіг. 1-4, 12-13, 15-16, 18-20, 22-28), так і будь-якої іншої форми в плані (див. схеми на Фіг. 29-32), наприклад, квадратної форми в плані (див. схему на Фіг. 29), у вигляді прямокутника (див. схему на Фіг. 30), у вигляді овалу (див. схему на Фіг. 31), трикутної форми в плані (див. схему на Фіг. 32) чи будь-якої іншої форми в плані (див., відповідно, схему на Фіг. 33) тощо, - стінки (позиції 31-34) вкладиша 4 виконано або суцільними (див. схему на Фіг. 6), або з отворами 40, що відповідають отворам 30, що виконано на стінках (позиції 8-11) корпусу 2 і стінках (позиції 13-16) кришки 3 ящика 1 (див. схему на Фіг. 7), - поздовжні отвори 24, що виконані на протилежних стінках (позиції 8-9) корпусу 2 (див. схему на Фіг. 2) і стінках (позиції 13-14) кришки 3 (див. схему на Фіг. 3), та отвори 30 у нижніх частинах бічних стінок (позиції 8-11) корпусу 2 і стінок (позиції 13-16) кришки 3, є співпадаючими між собою при насунутій кришці 3 на корпус 2 ящика 1 (див. схему на Фіг. 1), - бічні стінки (позиції 8-11) і дно 12 корпусу 2, бічні стінки (позиції 13-16) і клапани (позиції 1720) кришки 3 виконано з пласких 21 та гофрованих 22 елементів (див. схему на Фіг. 17) кількістю від двох (див. схеми на Фіг. 36-37) до семи шарів з напрямом гофрів паралельно висоті h стінок (позиції 8-11 та 13-16). Також конструктивно і технологічно внутрішню та зовнішню поверхні стінки (позиції 8-11) і дна 12 корпусу 2, бічних стінок (позиції 13-16) і клапанів (позиції 17-20) кришки 3 виконано або з плаского елемента 21 одного кольору, а саме, бурого або білого, чи різних кольорів з розташуванням, переважно, плаского елемента 21 бурого кольору у внутрішніх порожнинах корпусу 2 і кришки 3, а пласких елементів 21 білого кольору - на зовнішніх поверхнях корпусу 2 і кришки 3. Технологічно на зовнішню поверхню бічних стінок (позиції 13-16) кришки 3 ящика 1 нанесено маркування 41 (див. схеми на Фіг. 1, 42-44) шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампом-фарбою чи трафаретом (як варіанти). Ящик 1 для транспортування та зберігання цитрусових, що заявляється, використовується таким чином. Попередньо виготовляють ящик 1 (див. схему на Фіг. 1), який складається з двох частин корпусу 2 (нижня частина - див. схему на Фіг. 2) та кришки 3 (верхня частина - див. схему на Фіг. 3). Паралельно виготовляють вкладиш 4 (різних типів - див. схеми на Фіг. 5-7) та прокладку 5 (див. схему на Фіг. 8). При цьому вкладиш 4 виготовляють з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, а прокладку 5 виготовляють пласкою або з адсорбційного матеріалу товщиною Д2 не менше 0,1 см (див. схему на Фіг. 8), або з гофрованого картону товщиною δ4 не менше 0,5 см (див. схему на Фіг. 37). Після виготовлення основи вкладиша 4, на одну з поверхонь вкладиша 4 наносять або шар (позиція "Ш") діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар (позиція "Ш") металізації типу алюмінієвої фольги товщиною не більше 50 мкм (див. схему на Фіг. 34) В процесі виготовлення прокладки 5 з адсорбційного матеріалу, на одну з її сторін наносять шар (позиція "АФ") алюмінієвої фольги товщиною δ3 не менше 50 мкм (див. схему на Фіг. 35) (див. схему на Фіг. 8), а в процесі виготовлення прокладки 5 з гофрованого картону, на одну з її сторін наносять або шар (позиція "АФ") алюмінієвої фольги товщиною δ 3 не менше 50 мкм, або шар з іншого металевого матеріалу, що має антимікробні властивості. Конструктивно і технологічно корпус 2 і знімну телескопічну кришку 3 виготовляють у формі паралелепіпеда з прямокутним перетином як за поздовжньою (позиція 6), так і за поперечною (позиція 7) осями, з яких поздовжня вісь 6 є більшою за поперечну вісь 7. При цьому корпус 2 виготовляють таким, що містить бічні стінки (позиції 8, 9, 10 і 11) і дно 12, а бічні стінки (позиції 8, 9, 10 і 11) корпусу 2 розміщують таким чином, що вони виходять з торцевих частин дна 12 перпендикулярно своїми площинами Wс до площини Wд дна 12 (див. схему на Фіг. 13). Дно 12 виконують пласким у вигляді прямокутника з різними за величиною торцями (див. схему на Фіг. 11), бічні стінки (позиції 8, 9, 10 і 11) корпусу 2 виконують прямокутної форми в плані і висотою h не менше половини довжини L більшого з торців дна 12 (див. схеми на Фіг. 2, 11). Кришку 3 (див. схему на Фіг. 3) виготовляють такої конструкції, що вона складається зі стінок (позиції 13, 14, 15 і 16) та клапанів (позиції 17, 18, 19 і 20), розміщених перпендикулярно 7 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 60 площинам відповідних стінок (позиції 13, 14, 15 і 16), при цьому клапани (позиції 17, 18, 19 і 20) кришки 3 з'єднують між собою в одній площині Z (див. схему на Фіг. 14), що перпендикулярна кожній зі стінок (позиції 13, 14, 15 і 16) кришки 3, з утворенням вікна 21 між вільними торцями клапанів (позиції 17, 18, 19 і 20), шириною gв не менше половини ширини gк клапана (позиції 17, 18, 19 і 20) - див. схему на Фіг. 15. Конструктивні елементи ящика 1, а саме стінки (позиції 8, 9, 10 і 11) і дно 12 корпусу 2 та стінки (позиції 13, 14, 15 і 16) і клапани (позиції 17, 18, 19 і 20) кришки 3 виготовляють з картону, включаючи гофрований картон, з товщиною д стінок не менше 0,5 см (див. схему на Фіг. 14), при цьому стінки (позиції 8, 9, 10 і 11) і дно 12 корпусу 2 та стінки (позиції 13, 14, 15 і 16) і клапани (позиції 17, 18, 19 і 20) кришки 3 виконують з певним поєднанням плаского 21 і гофрованого 22 елементів, які технологічно склеюють між собою по вершинах 23 гофрів 22 (див. схеми на Фіг. 17, 33). Конструктивно кришку 3 виконують таким чином, що внутрішні габарити кришки 3 є такими, що відповідають зовнішнім габаритам корпусу 2 за довжиною L, шириною b та висотою h (див. схему на Фіг. 4). Конструктивно та технологічно на двох протилежних стінках (позиції 8 і 9) корпусу 2 і двох протилежних стінках (позиції 13 і 14) кришки 3 в їх верхній частині виконують наскрізні поздовжні отвори 24 довжиною d не менше 5 см і шириною d1 не менше 2 см, які розміщують осесиметрично поздовжній осі 25 стінки (відповідно, 8 і 9), на якій вони виконані, при цьому вісь 26 наскрізного поздовжнього отвору 24, що виконаний на корпусі 2, технологічно розміщують паралельно верхньому торцю 27 стінки (відповідно, 8 і 9) корпусу 2 на відстані d2 від зазначеного верхнього торця 27 стінки (відповідно, 8 і 9) не менше, ніж 20 мм (див. схеми на Фіг. 18-19), а вісь 28 наскрізного поздовжнього отвору 24, що виконаний на кришці 3, розміщують паралельно верхньому торцю 29 стінки (відповідно, 13 і 14) кришки 3 на відстані d2 від лінії стику стінки і клапана (відповідно, стінки 13 та клапана 17 й стінки 14 та клапана 18) не менше, ніж 20 мм (див. схеми на Фіг. 18-19, 22-23). Зазначені поздовжні отвори 24, що виконані на протилежних стінках (позиції 8-9) корпусу 2 і стінках (позиції 13-14) кришки 3, та отвори 30 у нижніх частинах бічних стінок (позиції 8-11) корпусу 2 і стінок (позиції 13-16) кришки 3, виконують таким чином, щоб вони співпадали між собою при насунутій кришці 3 на корпус 2 ящика 1 (див. схему на Фіг. 1). Конструктивно і технологічно в нижній частині стінок (позиції 8, 9, 10 і 11) корпусу 2 і стінок (позиції 13, 14, 15 і 16) кришки 3 ящика 1 виконують наскрізні отвори 30 переважно круглої форми в плані діаметром D не менше 10 мм і кількістю не менше двох на кожній зі стінок (див. схеми на Фіг. 1-4, 9-10, 12-13, 15-16, 18-20,22-28). При цьому: - зазначені наскрізні отвори 30 виконують по одній осі 36, паралельній лінії 37 стику торцевої частини, відповідно, дна 12 і стінки (позиції 8-11) корпусу 2 та бічних стінок (позиції 13-16) і клапанів (позиції 17-20) кришки 3 (див. схеми на Фіг. 22-28), - отвори 30 у нижній частині стінок (позиції 8-11) корпусу 2 розміщують від лінії 37 з'єднання торця днища 12 і стінки (позиції 8-11) корпусу 2 відносно центру 38 отвору 30 на відстані f не менше 1/5 висоти h стінки (позиції 8-11) корпусу 2 (див. схеми на Фіг. 22-28), - отвори 30 у нижній частині стінок (позиції 13-16) кришки 3 розміщують від лінії 37 з'єднання торця клапана (позиції 17-20) і стінки (позиції 13-16) кришки 3 відносно центру 38 отвору на відстані f1 не менше 4/5 висоти h стінки (позиції 13-16) кришки 3 (див. схему на Фіг. 23), - отвори 30 в нижній частині стінок (позиції 8-11) корпусу 2 і стінок (позиції 13-16) кришки 3 ящика 1 розміщують в один, два або більше горизонтальних рядів як по одній вертикальній осі 39 (див. схеми на Фіг. 1-4, 9-10, 15-16, 18-20, 22-27 та 29-32), так і у шаховому порядку (див., відповідно, схему на Фіг. 28), - отвори 30 у нижній частині стінок (позиції 8-11) корпусу 2 і стінок (позиції 13-16) кришки 3 виконують як круглої (див. схеми на Фіг. 1-4, 9-10, 15-16, 18-19, 22-28), так і будь-якої іншої форми в плані (див. схеми на Фіг. 29-32), наприклад, квадратної (див. схему на Фіг. 29), у вигляді прямокутника (див. схему на Фіг. 30), овалу (див. схему на Фіг. 31) чи трикутної форми (див. схему на Фіг. 32) тощо. Вкладиш 4 виготовляють або у вигляді листа (див. схему на Фіг. 5) товщиною δ1 не менше 0,1 мм, що за своєю площиною S0 дорівнює сумарній площині (S1, S2, S3, S4, S5) внутрішніх поверхонь стінок (позиції 8-11) і дна 12 ящика 1, або перевищує її, (або у вигляді пакету (див. схеми на Фіг. 6-7) з цього ж матеріалу (товщиною δ1) у формі паралелепіпеда чи куба з відкритим верхом, в якому торці бічних стінок (позиції 31-34) і дна 35 з'єднано між собою зварюванням - як варіант) - див. схему на Фіг. 21. Конструктивно і технологічно зазначений вкладиш 4 виготовляють з дном 35 та бічними стінками (позиції 31-34), що за своїми формами і 8 UA 123195 U 5 10 15 20 25 30 35 40 45 50 55 площинами відповідають площинам (відповідно, S5 та S1, S2, S3, S4) дна 12 і бічних стінок (позиції 8-11) корпусу 2 ящика 1, або перевищують площини (S1, S2, S3, S4) зазначених бічних стінок (позиції 8-11) корпусу 2 ящика 1. При цьому стінки (позиції 31-34) вкладиша 4 виконують або суцільними (див. схему на Фіг. 6), або з отворами 40 (див. схему на Фіг. 7), що відповідають отворам 30, що виконано на стінках (позиції 8-11) корпусу 2 і бічних стінках (позиції 13-16) кришки 3 ящика 1 (див. схему на Фіг. 35). Конструктивно і технологічно прокладку 5 виготовляють товщиною δ 2 не менше 0,1 см (див. схему на Фіг. 8), при цьому зазначену прокладку 5 виконують за розмірами, що відповідають розмірам дна 12 корпусу 2 ящика 1 між внутрішніми поверхнями бічних стінок (позиції 8-11) корпусу 2 зазначеного ящика 1 (див. схему на Фіг. 11). При виготовленні конструктивних елементів ящика 1 застосовують переважно гофрокартон, тому бічні стінки (позиції 8-11) і дно 12 корпусу 2, бічні стінки (позиції 13-16) і клапани (позиції 17-20) кришки 3 виконують з пласких 21 та гофрованих 22 елементів кількістю від двох (див. схему на Фіг. 33) до семи шарів з напрямом гофрів паралельно висоті h стінок (позиції 8-11 та 13-16). Також конструктивно і технологічно внутрішню та зовнішню поверхні стінки (позиції 8-11) і дна 12 корпусу 2, бічних стінок (позиції 13-16) і клапанів (позиції 17-20) кришки 3 виготовляють або з плаского елемента 21 одного кольору, а саме бурого або білого, чи різних кольорів з розташуванням, переважно, плаского елемента 21 бурого кольору у внутрішніх порожнинах корпусу 2 і кришки 3, а пласких елементів 21 білого кольору - на зовнішніх поверхнях корпусу 2 і кришки 3. По закінченні технологічного процесу щодо виготовлення ящика 1, а саме корпусу 2 і кришки 3, технологічно на зовнішню поверхню бічних стінок (позиції 13Г16) кришки 3 ящика 1 наносять маркування 41 шляхом або наклеювання ярлика (наприклад, з надписом "АПЕЛЬСИНИ", "МАНДАРИНИ", "ЛИМОНИ" - див. схеми на Фіг. 1, 3-4, 43-44), або нанесенням виразного відбитка штампом-фарбою чи трафаретом (як варіанти). В підготовлений таким чином ящик 1 (див. схеми на Фіг 38-40) укладаються цитрусові 42 (див. схему на Фіг. 41), наприклад, апельсини, лимони, мандарини, грейпфрукти тощо, верхній шар яких закривається верхніми частинами стінок (позиції 31-34) вкладиша 4 (див. схему на Фіг. 41). Після цього на корпус 2 телескопічно насувається кришка 3 (див. схему на Фіг. 42). В такому положенні кришки 3 поздовжні отвори 24, що виконані на протилежних стінках (позиції 8-9) корпусу 2 і стінках (позиції 13-14) кришки 3, та отвори 30 у нижніх частинах бічних стінок (позиції 8-11) корпусу 2 і стінок (позиції 13-16) кришки 3, є співпадаючими між собою (див. схеми на Фіг. 1, 43-44), при цьому, якщо застосовують вкладиш 4, на бічних стінках (позиції 31-34) якого виконано отвори 40, то зазначені отвори 40 повинні співпадати з отворами 30, що виконано на корпусі 2 і кришці 3 (див. схеми на Фіг. 40, 44). Ящик 1 з упакованими в нього цитрусовими 42 (апельсинами, лимонами, мандаринами, грейпфруктами тощо) транспортують для продажу чи на зберігання. Таким чином, виготовлення ящика 1 з жорсткого матеріалу (насамперед багатошарового гофрокартону) дозволяє транспортувати та зберігати в ньому цитрусові (апельсини, лимони, мандарини, грейпфрукти тощо) та забезпечує можливість компактно вкладати ящик 1 на транспортний засіб для подальшого транспортування до місця зберігання чи продажу цитрусових. Таким чином, використання для ящика жорсткого на стискання матеріалу є оптимальним з точки зору можливості його виготовлення в будь якій точці збирання та забезпечує захист цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо) від пошкодження/деформацій при транспортуванні і довготривалому зберіганні. Розміщення цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо) у вторинній внутрішній упаковці - у вкладиші, що виготовлений з матеріалу, що має бар'єрні властивості відносно вологи та бактерій - з біоорієнтованого поліпропілену, що містяться в повітрі поза упаковкою, забезпечує захист цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо) від проникнення в них бактерій та вологи (водяної пари) з повітря, що збільшує строк їх зберігання з одночасним збереженням їх споживчих та смакових властивостей. Контакт вкладиша з шаром алюмінієвої фольги товщиною не менше 50 мкм, що нанесений на прокладку, забезпечує умови запобігання гниттю цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо) нижнього шару. При використанні додаткової вторинної упаковки - вкладиша у вигляді полімерного листа здійснюють такі дії: на дно контейнера вкладають лист полімерного листа, на нього розміщують цитрусові (апельсини, лимони, мандарини, грейпфрукти тощо) та щільно загортають вільні краї зазначеного полімерного листа. 9 UA 123195 U 5 10 15 20 25 30 35 40 45 Основною перевагою ящика для транспортування та зберігання цитрусових, що заявляється, є те, що він є функціонально пристосованим для зберігання цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо), їх зручного розміщення, перевезення будь-яким видом транспорту, а також зберігає смак, колір та свіжість цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо), та запобігає їх гниттю. Використовувати корисну модель, технічне рішення якої заявляється, можна у сільськогосподарській та харчовій промисловості для пакування, зберігання та транспортування цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо). Підвищення ефективності застосування ящика для транспортування та зберігання цитрусових, що заявляється, у порівнянні з прототипом досягається шляхом введення до складу ящика вкладиша та прокладки, виконання вкладиша з полімерного або целюлозного матеріалу, наприклад, з біоорієнтованого поліпропілену, виконання зазначеного вкладиша або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна ящика, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, виконання вкладиша з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок ящика, виконання прокладки плоскою з адсорбційного матеріалу (з нанесенням на одну із сторін прокладки шару алюмінієвої фольги товщиною не менше 50 мкм) товщиною не менше 0,1 см та за розмірами, що відповідають розмірам дна ящика між внутрішніми поверхнями бічних стінок зазначеного ящика, виконання в нижній частині стінок ящика наскрізних отворів переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, чим забезпечується підвищення терміну збереження властивостей цитрусових при їх зберіганні та транспортуванні. Підвищення ефективності застосування ящика для транспортування та зберігання цитрусових, що заявляється, у порівнянні з прототипом досягається також шляхом виконання в нижній частині стінок ящика наскрізних отворів переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, виконанням зазначених наскрізних отворів по одній осі, паралельній лінії стику торцевої частини дна і стінки, розміщення зазначених отворів у нижній частині стінок від лінії з'єднання торця днища і стінки відносно центру отвору на відстані не менше 1/5 висоти стінки, розміщення отворів в нижній частині стінок ящика в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку, чим забезпечується підведення зовнішнього шару повітря до цитрусових (апельсинів, лимонів, мандаринів, грейпфруктів тощо), що знаходяться у ящику. Джерела інформації: 1. Иванова Т. "Активная" упаковка: реальность и перспектива XXI века (http:/book.calculate.ru/book/sposobi_upakovki/aktivnaya_upakovka_realjnojsti_i perspektiva_hhi_veka/). 2. Лыкошин А.С. Ящики укупорочные // Энциклопедический словарь Брокгауза и Ефрона: в 86 т. (82 т. и 4 доп.). - СПб., 1890-1907 - аналог. 3. Проспект фирмы "АРЗ Плюс", http://www.arzpuck.ru/index.htm - аналог. 4. Проспект фирмы Empaques Industrials de Colombia S.A.S. (EIC) Unbelievable price on Banana box. The strengthened transportation box of vegetables. https://1687-co.all.biz - аналог. 5. ГОСТ 9142-90. Группа Д 74. Ящики из гофрированного картона. Общие технические условия (с Изменениями № 1, 2, 3) Boxes of corrugated board. Genera lspecifications. ОКП 54 7110, Дата введения 1992-01-01 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Ящик для транспортування та зберігання цитрусових, що містить корпус та знімну телескопічну кришку, що телескопічно насувається на корпус, при цьому корпус і кришку виконано у формі паралелепіпеда з прямокутним перетином як за поздовжньою, так і за поперечною осями, з яких поздовжня вісь є більшою за поперечну, корпус містить бічні стінки і дно, бічні стінки корпусу, що виходять з торцевих частин дна, розміщено перпендикулярно своїми площинами до площини дна, дно виконано плоским у вигляді прямокутника з різними за величиною торцями, бічні стінки виконано прямокутної форми в плані і висотою не менше половини довжини більшого з торців дна, кришка складається зі стінок та клапанів, розміщених перпендикулярно площинам відповідних стінок, клапани з'єднано між собою в одній площині, що перпендикулярна кожній зі стінок кришки, з утворенням вікна між вільними торцями клапанів, шириною не менше половини ширини клапана, стінки і дно корпусу та стінки і клапани кришки виконано з картону, включаючи гофрований картон, з товщиною стінок не менше 0,5 см, стінки і 10 UA 123195 U 5 10 15 20 25 30 35 40 45 дно корпусу та стінки і клапани кришки виконано з певним поєднанням плоского і гофрованого елементів, склеєних між собою по вершинах гофрів, внутрішні габарити кришки виконано такими, що відповідають зовнішнім габаритам корпусу за довжиною, шириною та висотою, причому на двох протилежних стінках корпусу і кришки в їх верхній частині виконано наскрізні поздовжні отвори довжиною не менше 5 см і шириною не менше 2 см, які розміщено осесиметрично поздовжній осі стінки, на якій вони виконані, вісь наскрізного поздовжнього отвору, що виконаний на корпусі, розміщено паралельно верхньому торцю стінки корпусу на відстані від зазначеного верхнього торця стінки не менше, ніж 20 мм, вісь наскрізного поздовжнього отвору, що виконаний на кришці, розміщено паралельно верхньому торцю стінки кришки на відстані від лінії стику стінки і клапана не менше ніж 20 мм, який відрізняється тим, що до складу ящика додатково введено вкладиш та прокладку, а в нижній частині стінок корпусу і кришки ящика виконано наскрізні отвори переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, при цьому вкладиш виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, на одну з поверхонь вкладиша нанесено або шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги товщиною не більше 50 мкм, вкладиш виконано або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна корпусу ящика, або перевищує її, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, вкладиш виконано з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок корпусу ящика, або перевищують площини зазначених бічних стінок корпусу, прокладку виконано плоскою або з адсорбційного матеріалу товщиною не менше 0,1 см, або з гофрованого картону товщиною не менше 0,5 см, з одного боку на прокладку нанесено або шар алюмінієвої фольги товщиною не менше 50 мкм, або шар з іншого металевого матеріалу, що має антимікробні властивості, зазначену прокладку виконано за розмірами, що відповідають розмірам дна корпусу ящика між внутрішніми поверхнями бічних стінок корпусу зазначеного ящика, зазначені наскрізні отвори виконано по одній осі, паралельній лінії стику торцевої частини, відповідно, дна і стінки корпусу та бічних стінок і клапанів кришки, отвори у нижній частині стінок корпусу розміщено від лінії з'єднання торця днища і стінки корпусу відносно центру отвору на відстані не менше 1/5 висоти стінки корпусу, отвори у нижній частині стінок кришки розміщено від лінії з'єднання торця клапана і стінки кришки відносно центру отвору на відстані не менше 4/5 висоти стінки кришки, отвори в нижній частині стінок корпусу і кришки ящика розміщено в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку, отвори у нижній частині стінок корпусу і кришки виконано як круглої, так і будь-якої іншої форми в плані, стінки вкладиша виконано або суцільними, або з отворами, що відповідають отворам, що виконано на стінках корпусу і кришки ящика, поздовжні отвори, що виконані на протилежних стінках корпусу і кришки, та отвори у нижніх частинах бічних стінок корпусу і кришки, є співпадаючими між собою при насунутій кришці на корпус ящика, причому бічні стінки і дно корпусу, бічні стінки і клапани кришки виконано з пласких та гофрованих елементів кількістю від двох до семи шарів з напрямом гофрів паралельно висоті стінок. 2. Ящик за п. 1, який відрізняється тим, що внутрішню та зовнішню поверхні стінки і дна корпусу, бічних стінок і клапанів кришки виконано або з плаского елемента одного кольору, а саме бурого або білого, чи різних кольорів з розташуванням, переважно, плаского елемента бурого кольору у внутрішніх порожнинах корпусу і кришки, а пласких елементів білого кольору на зовнішніх поверхнях корпусу і кришки. 3. Ящик за п. 1, який відрізняється тим, що на зовнішню поверхню бічних стінок кришки ящика нанесено маркування шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампом-фарбою чи трафаретом. 11 UA 123195 U 12 UA 123195 U 13 UA 123195 U 14 UA 123195 U 15 UA 123195 U 16 UA 123195 U 17 UA 123195 U 18 UA 123195 U 19 UA 123195 U 20 UA 123195 U 21 UA 123195 U 22 UA 123195 U 23 UA 123195 U 24 UA 123195 U 25 UA 123195 U 26 UA 123195 U 27 UA 123195 U 28
