Ящик для транспортування та зберігання цитрусових

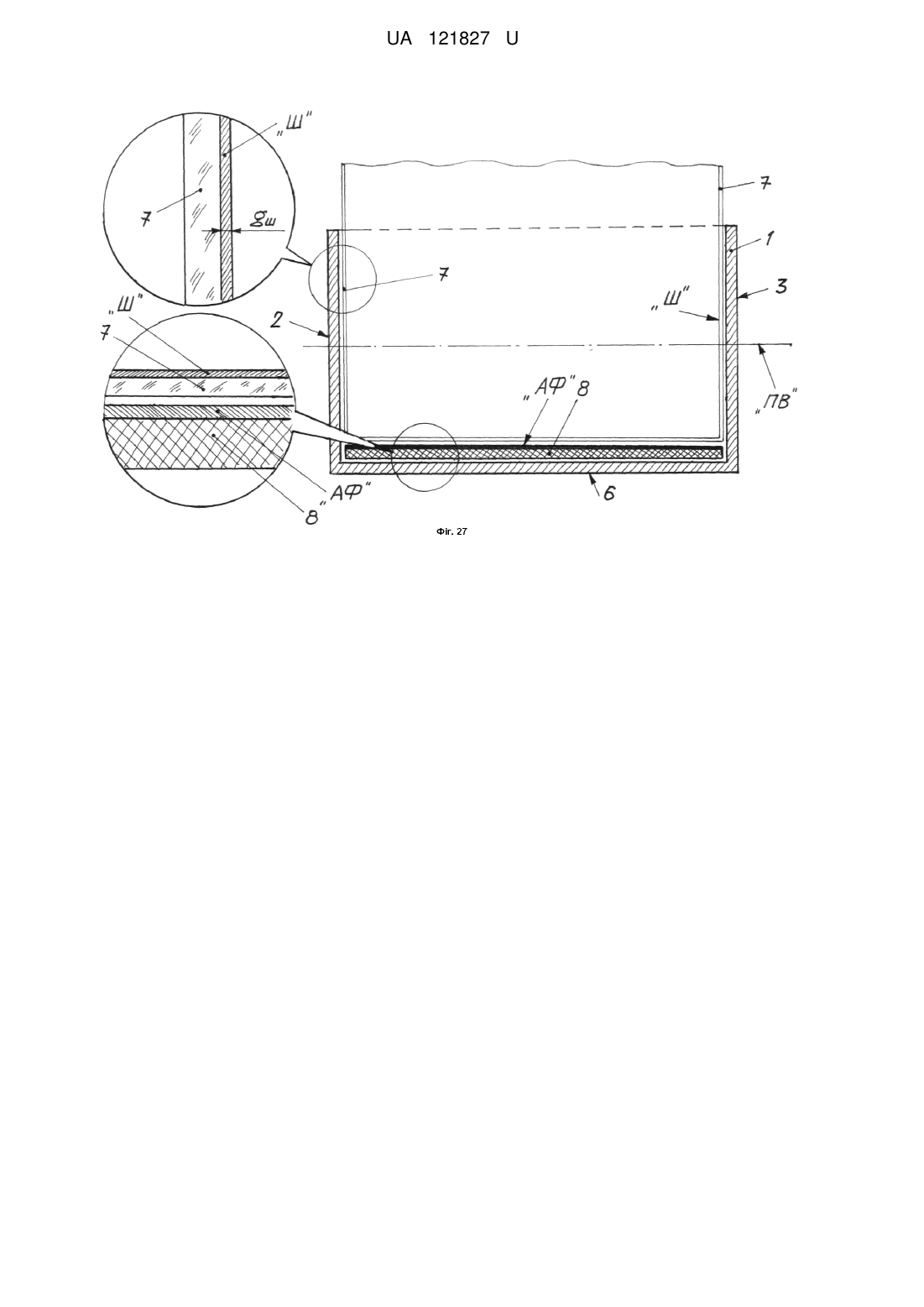

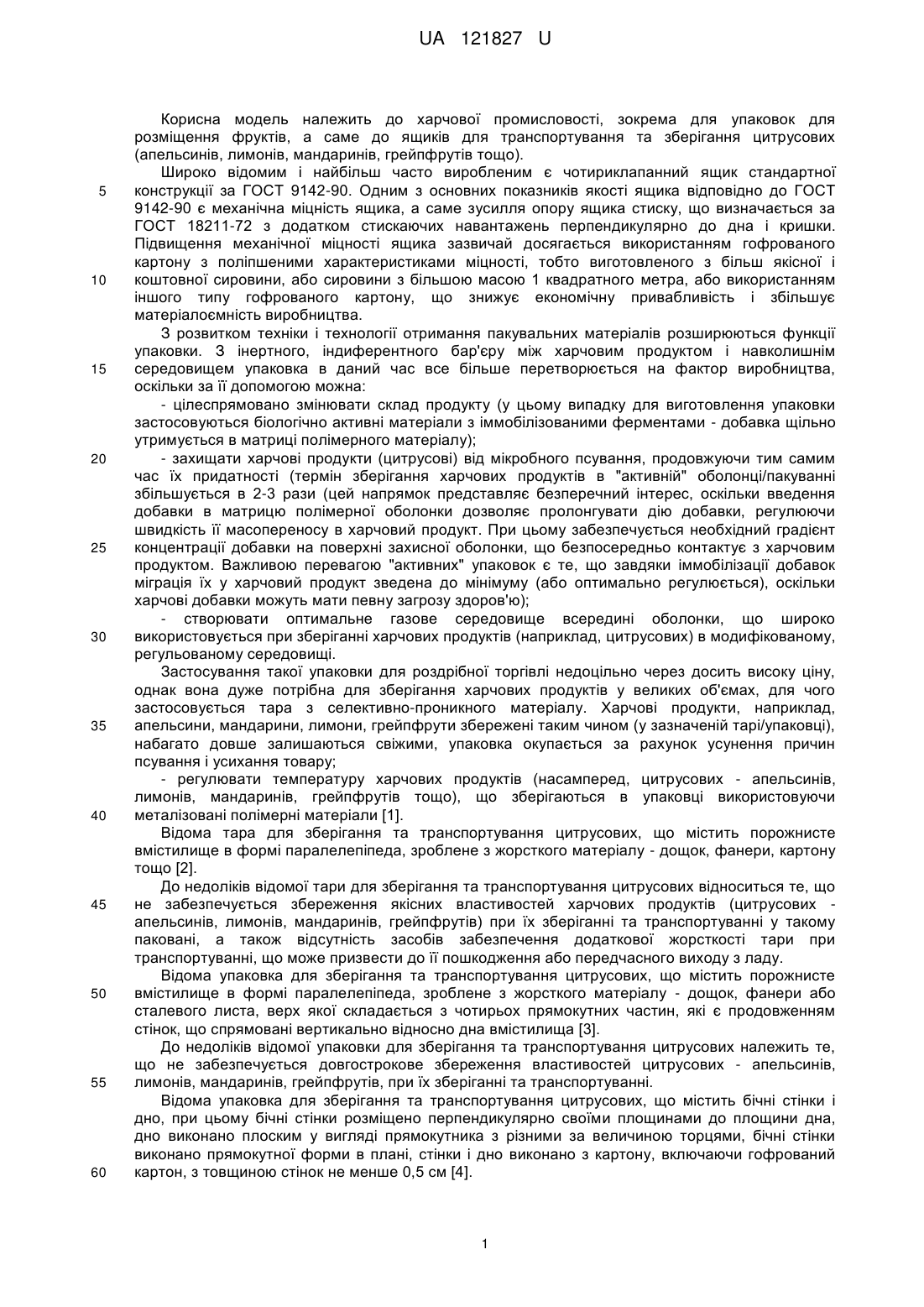

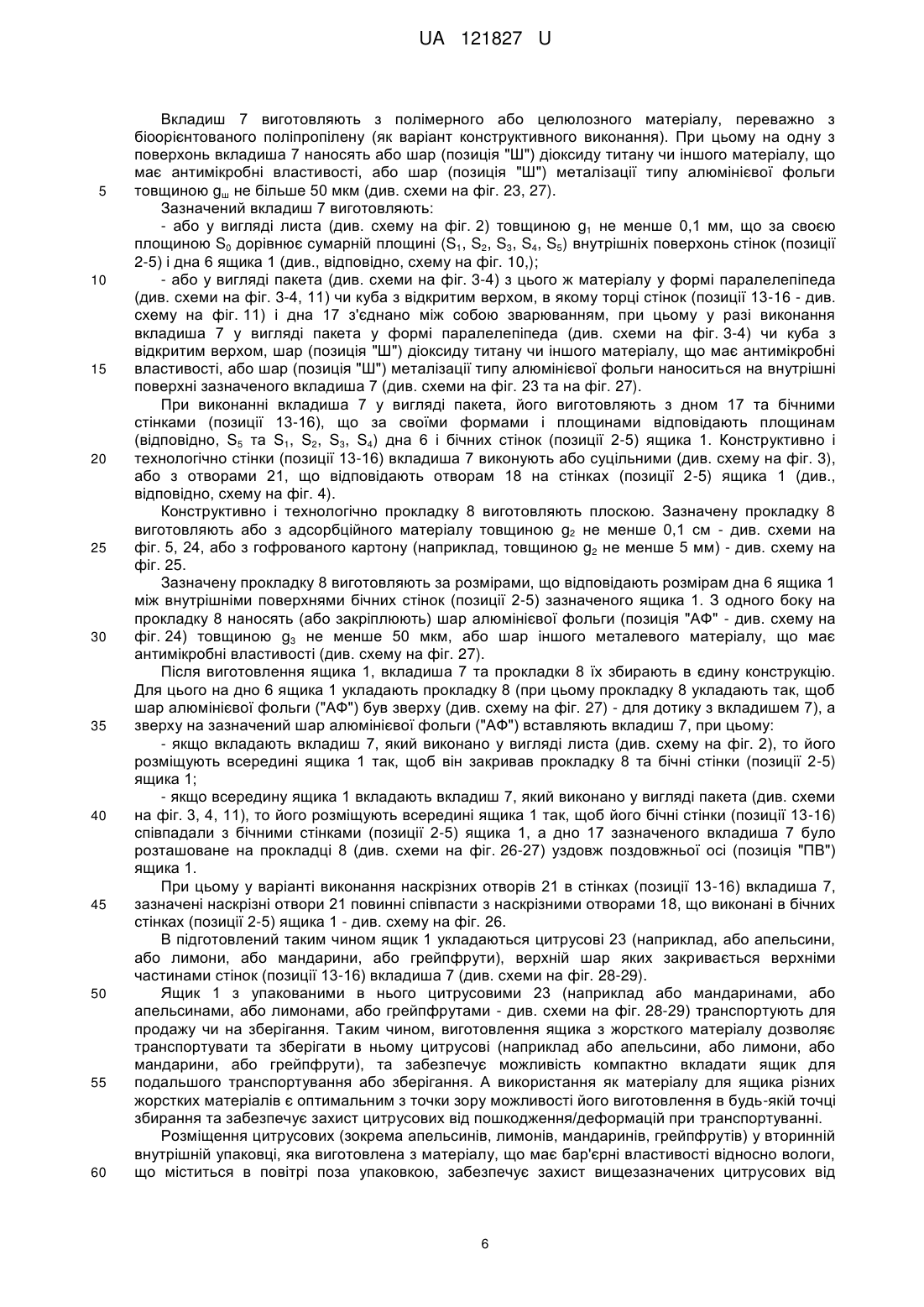

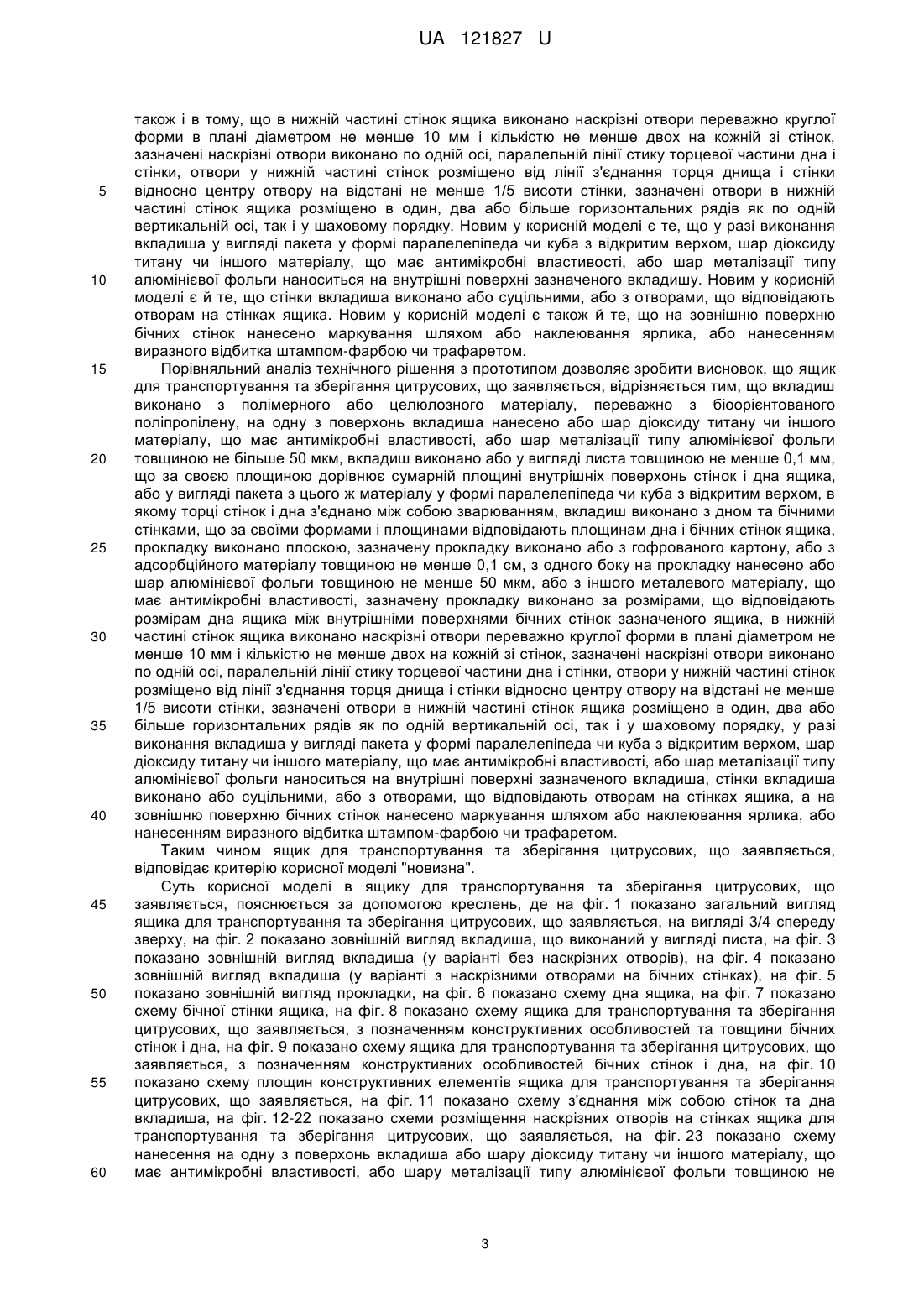

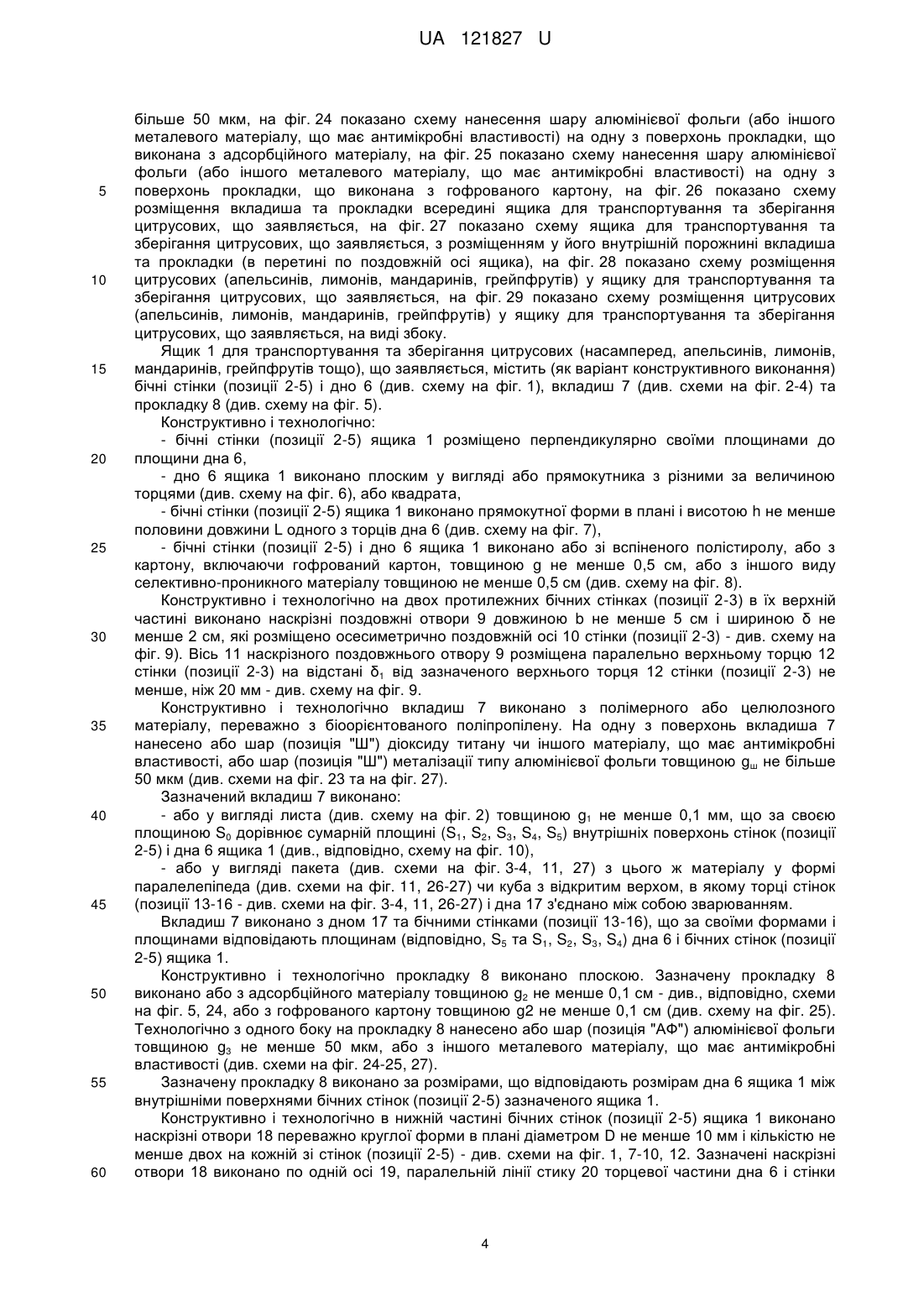

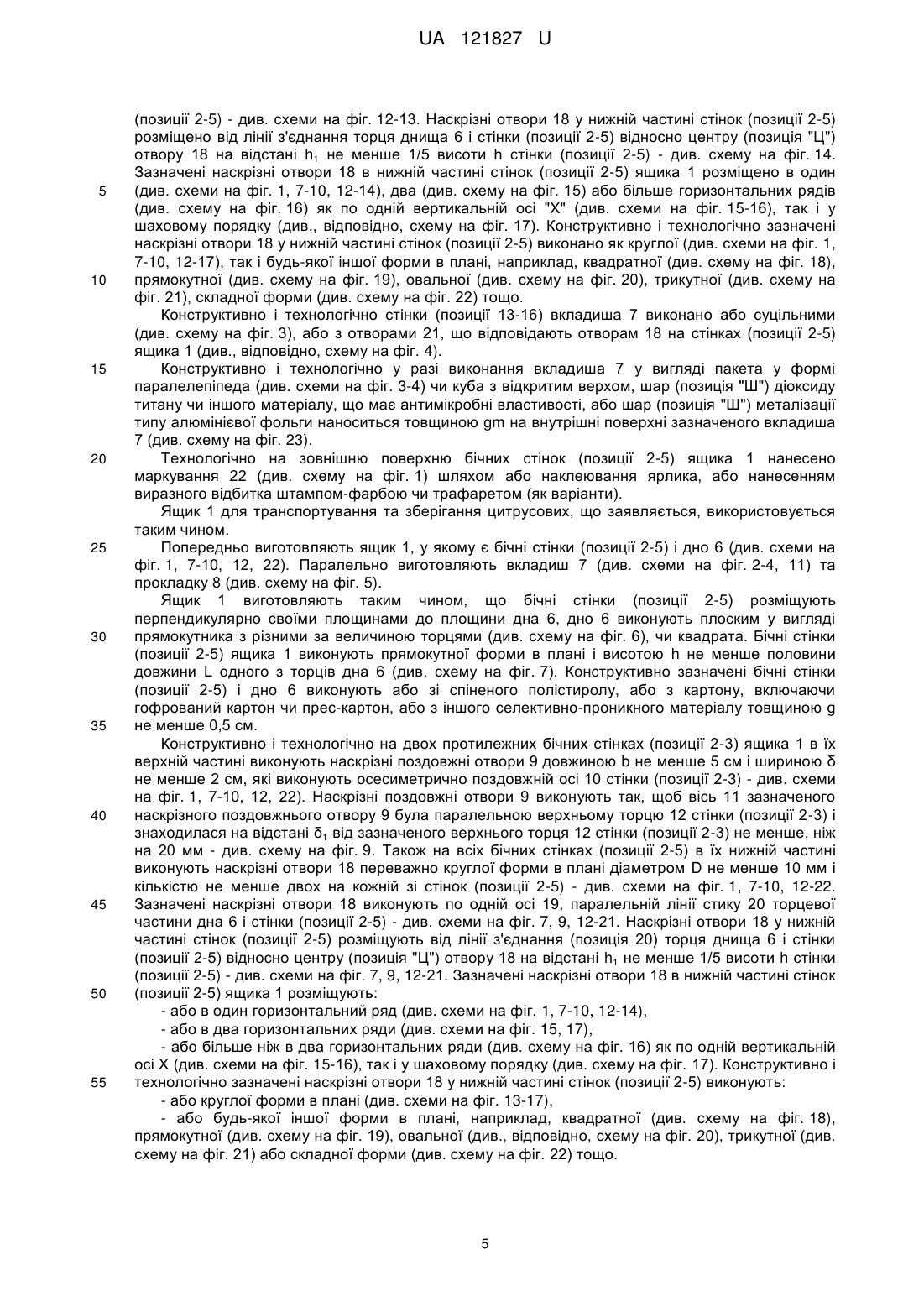

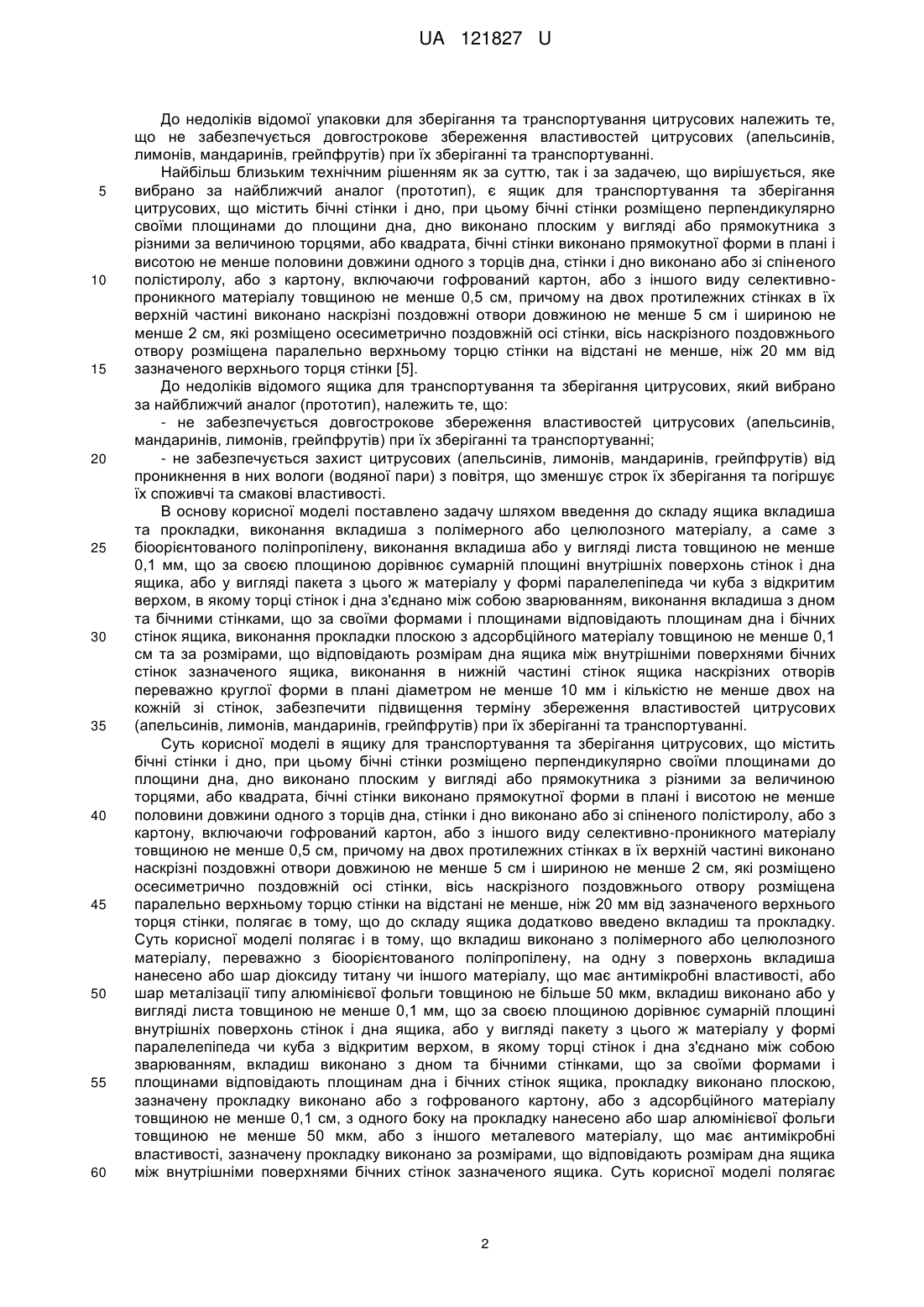

Реферат: UA 121827 U UA 121827 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості, зокрема для упаковок для розміщення фруктів, а саме до ящиків для транспортування та зберігання цитрусових (апельсинів, лимонів, мандаринів, грейпфрутів тощо). Широко відомим і найбільш часто виробленим є чотириклапанний ящик стандартної конструкції за ГОСТ 9142-90. Одним з основних показників якості ящика відповідно до ГОСТ 9142-90 є механічна міцність ящика, а саме зусилля опору ящика стиску, що визначається за ГОСТ 18211-72 з додатком стискаючих навантажень перпендикулярно до дна і кришки. Підвищення механічної міцності ящика зазвичай досягається використанням гофрованого картону з поліпшеними характеристиками міцності, тобто виготовленого з більш якісної і коштовної сировини, або сировини з більшою масою 1 квадратного метра, або використанням іншого типу гофрованого картону, що знижує економічну привабливість і збільшує матеріалоємність виробництва. З розвитком техніки і технології отримання пакувальних матеріалів розширюються функції упаковки. З інертного, індиферентного бар'єру між харчовим продуктом і навколишнім середовищем упаковка в даний час все більше перетворюється на фактор виробництва, оскільки за її допомогою можна: - цілеспрямовано змінювати склад продукту (у цьому випадку для виготовлення упаковки застосовуються біологічно активні матеріали з іммобілізованими ферментами - добавка щільно утримується в матриці полімерного матеріалу); - захищати харчові продукти (цитрусові) від мікробного псування, продовжуючи тим самим час їх придатності (термін зберігання харчових продуктів в "активній" оболонці/пакуванні збільшується в 2-3 рази (цей напрямок представляє безперечний інтерес, оскільки введення добавки в матрицю полімерної оболонки дозволяє пролонгувати дію добавки, регулюючи швидкість її масопереносу в харчовий продукт. При цьому забезпечується необхідний градієнт концентрації добавки на поверхні захисної оболонки, що безпосередньо контактує з харчовим продуктом. Важливою перевагою "активних" упаковок є те, що завдяки іммобілізації добавок міграція їх у харчовий продукт зведена до мінімуму (або оптимально регулюється), оскільки харчові добавки можуть мати певну загрозу здоров'ю); - створювати оптимальне газове середовище всередині оболонки, що широко використовується при зберіганні харчових продуктів (наприклад, цитрусових) в модифікованому, регульованому середовищі. Застосування такої упаковки для роздрібної торгівлі недоцільно через досить високу ціну, однак вона дуже потрібна для зберігання харчових продуктів у великих об'ємах, для чого застосовується тара з селективно-проникного матеріалу. Харчові продукти, наприклад, апельсини, мандарини, лимони, грейпфрути збережені таким чином (у зазначеній тарі/упаковці), набагато довше залишаються свіжими, упаковка окупається за рахунок усунення причин псування і усихання товару; - регулювати температуру харчових продуктів (насамперед, цитрусових - апельсинів, лимонів, мандаринів, грейпфрутів тощо), що зберігаються в упаковці використовуючи металізовані полімерні матеріали [1]. Відома тара для зберігання та транспортування цитрусових, що містить порожнисте вмістилище в формі паралелепіпеда, зроблене з жорсткого матеріалу - дощок, фанери, картону тощо [2]. До недоліків відомої тари для зберігання та транспортування цитрусових відноситься те, що не забезпечується збереження якісних властивостей харчових продуктів (цитрусових апельсинів, лимонів, мандаринів, грейпфрутів) при їх зберіганні та транспортуванні у такому паковані, а також відсутність засобів забезпечення додаткової жорсткості тари при транспортуванні, що може призвести до її пошкодження або передчасного виходу з ладу. Відома упаковка для зберігання та транспортування цитрусових, що містить порожнисте вмістилище в формі паралелепіпеда, зроблене з жорсткого матеріалу - дощок, фанери або сталевого листа, верх якої складається з чотирьох прямокутних частин, які є продовженням стінок, що спрямовані вертикально відносно дна вмістилища [3]. До недоліків відомої упаковки для зберігання та транспортування цитрусових належить те, що не забезпечується довгострокове збереження властивостей цитрусових - апельсинів, лимонів, мандаринів, грейпфрутів, при їх зберіганні та транспортуванні. Відома упаковка для зберігання та транспортування цитрусових, що містить бічні стінки і дно, при цьому бічні стінки розміщено перпендикулярно своїми площинами доплощини дна, дно виконано плоским у вигляді прямокутника з різними за величиною торцями, бічні стінки виконано прямокутної форми в плані, стінки і дно виконано з картону, включаючи гофрований картон, з товщиною стінок не менше 0,5 см [4]. 1 UA 121827 U 5 10 15 20 25 30 35 40 45 50 55 60 До недоліків відомої упаковки для зберігання та транспортування цитрусових належить те, що не забезпечується довгострокове збереження властивостей цитрусових (апельсинів, лимонів, мандаринів, грейпфрутів) при їх зберіганні та транспортуванні. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є ящик для транспортування та зберігання цитрусових, що містить бічні стінки і дно, при цьому бічні стінки розміщено перпендикулярно своїми площинами до площини дна, дно виконано плоским у вигляді або прямокутника з різними за величиною торцями, або квадрата, бічні стінки виконано прямокутної форми в плані і висотою не менше половини довжини одного з торців дна, стінки і дно виконано або зі спіненого полістиролу, або з картону, включаючи гофрований картон, або з іншого виду селективнопроникного матеріалу товщиною не менше 0,5 см, причому на двох протилежних стінках в їх верхній частині виконано наскрізні поздовжні отвори довжиною не менше 5 см і шириною не менше 2 см, які розміщено осесиметрично поздовжній осі стінки, вісь наскрізного поздовжнього отвору розміщена паралельно верхньому торцю стінки на відстані не менше, ніж 20 мм від зазначеного верхнього торця стінки [5]. До недоліків відомого ящика для транспортування та зберігання цитрусових, який вибрано за найближчий аналог (прототип), належить те, що: - не забезпечується довгострокове збереження властивостей цитрусових (апельсинів, мандаринів, лимонів, грейпфрутів) при їх зберіганні та транспортуванні; - не забезпечується захист цитрусових (апельсинів, лимонів, мандаринів, грейпфрутів) від проникнення в них вологи (водяної пари) з повітря, що зменшує строк їх зберігання та погіршує їх споживчі та смакові властивості. В основу корисної моделі поставлено задачу шляхом введення до складу ящика вкладиша та прокладки, виконання вкладиша з полімерного або целюлозного матеріалу, а саме з біоорієнтованого поліпропілену, виконання вкладиша або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна ящика, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, виконання вкладиша з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок ящика, виконання прокладки плоскою з адсорбційного матеріалу товщиною не менше 0,1 см та за розмірами, що відповідають розмірам дна ящика між внутрішніми поверхнями бічних стінок зазначеного ящика, виконання в нижній частині стінок ящика наскрізних отворів переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, забезпечити підвищення терміну збереження властивостей цитрусових (апельсинів, лимонів, мандаринів, грейпфрутів) при їх зберіганні та транспортуванні. Суть корисної моделі в ящику для транспортування та зберігання цитрусових, що містить бічні стінки і дно, при цьому бічні стінки розміщено перпендикулярно своїми площинами до площини дна, дно виконано плоским у вигляді або прямокутника з різними за величиною торцями, або квадрата, бічні стінки виконано прямокутної форми в плані і висотою не менше половини довжини одного з торців дна, стінки і дно виконано або зі спіненого полістиролу, або з картону, включаючи гофрований картон, або з іншого виду селективно-проникного матеріалу товщиною не менше 0,5 см, причому на двох протилежних стінках в їх верхній частині виконано наскрізні поздовжні отвори довжиною не менше 5 см і шириною не менше 2 см, які розміщено осесиметрично поздовжній осі стінки, вісь наскрізного поздовжнього отвору розміщена паралельно верхньому торцю стінки на відстані не менше, ніж 20 мм від зазначеного верхнього торця стінки, полягає в тому, що до складу ящика додатково введено вкладиш та прокладку. Суть корисної моделі полягає і в тому, що вкладиш виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, на одну з поверхонь вкладиша нанесено або шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги товщиною не більше 50 мкм, вкладиш виконано або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна ящика, або у вигляді пакету з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, вкладиш виконано з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок ящика, прокладку виконано плоскою, зазначену прокладку виконано або з гофрованого картону, або з адсорбційного матеріалу товщиною не менше 0,1 см, з одного боку на прокладку нанесено або шар алюмінієвої фольги товщиною не менше 50 мкм, або з іншого металевого матеріалу, що має антимікробні властивості, зазначену прокладку виконано за розмірами, що відповідають розмірам дна ящика між внутрішніми поверхнями бічних стінок зазначеного ящика. Суть корисної моделі полягає 2 UA 121827 U 5 10 15 20 25 30 35 40 45 50 55 60 також і в тому, що в нижній частині стінок ящика виконано наскрізні отвори переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, зазначені наскрізні отвори виконано по одній осі, паралельній лінії стику торцевої частини дна і стінки, отвори у нижній частині стінок розміщено від лінії з'єднання торця днища і стінки відносно центру отвору на відстані не менше 1/5 висоти стінки, зазначені отвори в нижній частині стінок ящика розміщено в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку. Новим у корисній моделі є те, що у разі виконання вкладиша у вигляді пакета у формі паралелепіпеда чи куба з відкритим верхом, шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги наноситься на внутрішні поверхні зазначеного вкладишу. Новим у корисній моделі є й те, що стінки вкладиша виконано або суцільними, або з отворами, що відповідають отворам на стінках ящика. Новим у корисній моделі є також й те, що на зовнішню поверхню бічних стінок нанесено маркування шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампом-фарбою чи трафаретом. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що ящик для транспортування та зберігання цитрусових, що заявляється, відрізняється тим, що вкладиш виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, на одну з поверхонь вкладиша нанесено або шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги товщиною не більше 50 мкм, вкладиш виконано або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна ящика, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, вкладиш виконано з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок ящика, прокладку виконано плоскою, зазначену прокладку виконано або з гофрованого картону, або з адсорбційного матеріалу товщиною не менше 0,1 см, з одного боку на прокладку нанесено або шар алюмінієвої фольги товщиною не менше 50 мкм, або з іншого металевого матеріалу, що має антимікробні властивості, зазначену прокладку виконано за розмірами, що відповідають розмірам дна ящика між внутрішніми поверхнями бічних стінок зазначеного ящика, в нижній частині стінок ящика виконано наскрізні отвори переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, зазначені наскрізні отвори виконано по одній осі, паралельній лінії стику торцевої частини дна і стінки, отвори у нижній частині стінок розміщено від лінії з'єднання торця днища і стінки відносно центру отвору на відстані не менше 1/5 висоти стінки, зазначені отвори в нижній частині стінок ящика розміщено в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку, у разі виконання вкладиша у вигляді пакета у формі паралелепіпеда чи куба з відкритим верхом, шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги наноситься на внутрішні поверхні зазначеного вкладиша, стінки вкладиша виконано або суцільними, або з отворами, що відповідають отворам на стінках ящика, а на зовнішню поверхню бічних стінок нанесено маркування шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампом-фарбою чи трафаретом. Таким чином ящик для транспортування та зберігання цитрусових, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі в ящику для транспортування та зберігання цитрусових, що заявляється, пояснюється за допомогою креслень, де на фіг. 1 показано загальний вигляд ящика для транспортування та зберігання цитрусових, що заявляється, на вигляді 3/4 спереду зверху, на фіг. 2 показано зовнішній вигляд вкладиша, що виконаний у вигляді листа, на фіг. 3 показано зовнішній вигляд вкладиша (у варіанті без наскрізних отворів), на фіг. 4 показано зовнішній вигляд вкладиша (у варіанті з наскрізними отворами на бічних стінках), на фіг. 5 показано зовнішній вигляд прокладки, на фіг. 6 показано схему дна ящика, на фіг. 7 показано схему бічної стінки ящика, на фіг. 8 показано схему ящика для транспортування та зберігання цитрусових, що заявляється, з позначенням конструктивних особливостей та товщини бічних стінок і дна, на фіг. 9 показано схему ящика для транспортування та зберігання цитрусових, що заявляється, з позначенням конструктивних особливостей бічних стінок і дна, на фіг. 10 показано схему площин конструктивних елементів ящика для транспортування та зберігання цитрусових, що заявляється, на фіг. 11 показано схему з'єднання між собою стінок та дна вкладиша, на фіг. 12-22 показано схеми розміщення наскрізних отворів на стінках ящика для транспортування та зберігання цитрусових, що заявляється, на фіг. 23 показано схему нанесення на одну з поверхонь вкладиша або шару діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шару металізації типу алюмінієвої фольги товщиною не 3 UA 121827 U 5 10 15 20 25 30 35 40 45 50 55 60 більше 50 мкм, на фіг. 24 показано схему нанесення шару алюмінієвої фольги (або іншого металевого матеріалу, що має антимікробні властивості) на одну з поверхонь прокладки, що виконана з адсорбційного матеріалу, на фіг. 25 показано схему нанесення шару алюмінієвої фольги (або іншого металевого матеріалу, що має антимікробні властивості) на одну з поверхонь прокладки, що виконана з гофрованого картону, на фіг. 26 показано схему розміщення вкладиша та прокладки всередині ящика для транспортування та зберігання цитрусових, що заявляється, на фіг. 27 показано схему ящика для транспортування та зберігання цитрусових, що заявляється, з розміщенням у його внутрішній порожнині вкладиша та прокладки (в перетині по поздовжній осі ящика), на фіг. 28 показано схему розміщення цитрусових (апельсинів, лимонів, мандаринів, грейпфрутів) у ящику для транспортування та зберігання цитрусових, що заявляється, на фіг. 29 показано схему розміщення цитрусових (апельсинів, лимонів, мандаринів, грейпфрутів) у ящику для транспортування та зберігання цитрусових, що заявляється, на виді збоку. Ящик 1 для транспортування та зберігання цитрусових (насамперед, апельсинів, лимонів, мандаринів, грейпфрутів тощо), що заявляється, містить (як варіант конструктивного виконання) бічні стінки (позиції 2-5) і дно 6 (див. схему на фіг. 1), вкладиш 7 (див. схеми на фіг. 2-4) та прокладку 8 (див. схему на фіг. 5). Конструктивно і технологічно: - бічні стінки (позиції 2-5) ящика 1 розміщено перпендикулярно своїми площинами до площини дна 6, - дно 6 ящика 1 виконано плоским у вигляді або прямокутника з різними за величиною торцями (див. схему на фіг. 6), або квадрата, - бічні стінки (позиції 2-5) ящика 1 виконано прямокутної форми в плані і висотою h не менше половини довжини L одного з торців дна 6 (див. схему на фіг. 7), - бічні стінки (позиції 2-5) і дно 6 ящика 1 виконано або зі вспіненого полістиролу, або з картону, включаючи гофрований картон, товщиною g не менше 0,5 см, або з іншого виду селективно-проникного матеріалу товщиною не менше 0,5 см (див. схему на фіг. 8). Конструктивно і технологічно на двох протилежних бічних стінках (позиції 2-3) в їх верхній частині виконано наскрізні поздовжні отвори 9 довжиною b не менше 5 см і шириною δ не менше 2 см, які розміщено осесиметрично поздовжній осі 10 стінки (позиції 2-3) - див. схему на фіг. 9). Вісь 11 наскрізного поздовжнього отвору 9 розміщена паралельно верхньому торцю 12 стінки (позиції 2-3) на відстані δ1 від зазначеного верхнього торця 12 стінки (позиції 2-3) не менше, ніж 20 мм - див. схему на фіг. 9. Конструктивно і технологічно вкладиш 7 виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену. На одну з поверхонь вкладиша 7 нанесено або шар (позиція "Ш") діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар (позиція "Ш") металізації типу алюмінієвої фольги товщиною gш не більше 50 мкм (див. схеми на фіг. 23 та на фіг. 27). Зазначений вкладиш 7 виконано: - або у вигляді листа (див. схему на фіг. 2) товщиною g1 не менше 0,1 мм, що за своєю площиною S0 дорівнює сумарній площині (S1, S2, S3, S4, S5) внутрішніх поверхонь стінок (позиції 2-5) і дна 6 ящика 1 (див., відповідно, схему на фіг. 10), - або у вигляді пакета (див. схеми на фіг. 3-4, 11, 27) з цього ж матеріалу у формі паралелепіпеда (див. схеми на фіг. 11, 26-27) чи куба з відкритим верхом, в якому торці стінок (позиції 13-16 - див. схеми на фіг. 3-4, 11, 26-27) і дна 17 з'єднано між собою зварюванням. Вкладиш 7 виконано з дном 17 та бічними стінками (позиції 13-16), що за своїми формами і площинами відповідають площинам (відповідно, S5 та S1, S2, S3, S4) дна 6 і бічних стінок (позиції 2-5) ящика 1. Конструктивно і технологічно прокладку 8 виконано плоскою. Зазначену прокладку 8 виконано або з адсорбційного матеріалу товщиною g2 не менше 0,1 см - див., відповідно, схеми на фіг. 5, 24, або з гофрованого картону товщиною g2 не менше 0,1 см (див. схему на фіг. 25). Технологічно з одного боку на прокладку 8 нанесено або шар (позиція "АФ") алюмінієвої фольги товщиною g3 не менше 50 мкм, або з іншого металевого матеріалу, що має антимікробні властивості (див. схеми на фіг. 24-25, 27). Зазначену прокладку 8 виконано за розмірами, що відповідають розмірам дна 6 ящика 1 між внутрішніми поверхнями бічних стінок (позиції 2-5) зазначеного ящика 1. Конструктивно і технологічно в нижній частині бічних стінок (позиції 2-5) ящика 1 виконано наскрізні отвори 18 переважно круглої форми в плані діаметром D не менше 10 мм і кількістю не менше двох на кожній зі стінок (позиції 2-5) - див. схеми на фіг. 1, 7-10, 12. Зазначені наскрізні отвори 18 виконано по одній осі 19, паралельній лінії стику 20 торцевої частини дна 6 і стінки 4 UA 121827 U 5 10 15 20 25 30 35 40 45 50 55 (позиції 2-5) - див. схеми на фіг. 12-13. Наскрізні отвори 18 у нижній частині стінок (позиції 2-5) розміщено від лінії з'єднання торця днища 6 і стінки (позиції 2-5) відносно центру (позиція "Ц") отвору 18 на відстані h1 не менше 1/5 висоти h стінки (позиції 2-5) - див. схему на фіг. 14. Зазначені наскрізні отвори 18 в нижній частині стінок (позиції 2-5) ящика 1 розміщено в один (див. схеми на фіг. 1, 7-10, 12-14), два (див. схему на фіг. 15) або більше горизонтальних рядів (див. схему на фіг. 16) як по одній вертикальній осі "X" (див. схеми на фіг. 15-16), так і у шаховому порядку (див., відповідно, схему на фіг. 17). Конструктивно і технологічно зазначені наскрізні отвори 18 у нижній частині стінок (позиції 2-5) виконано як круглої (див. схеми на фіг. 1, 7-10, 12-17), так і будь-якої іншої форми в плані, наприклад, квадратної (див. схему на фіг. 18), прямокутної (див. схему на фіг. 19), овальної (див. схему на фіг. 20), трикутної (див. схему на фіг. 21), складної форми (див. схему на фіг. 22) тощо. Конструктивно і технологічно стінки (позиції 13-16) вкладиша 7 виконано або суцільними (див. схему на фіг. 3), або з отворами 21, що відповідають отворам 18 на стінках (позиції 2-5) ящика 1 (див., відповідно, схему на фіг. 4). Конструктивно і технологічно у разі виконання вкладиша 7 у вигляді пакета у формі паралелепіпеда (див. схеми на фіг. 3-4) чи куба з відкритим верхом, шар (позиція "Ш") діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар (позиція "Ш") металізації типу алюмінієвої фольги наноситься товщиною gm на внутрішні поверхні зазначеного вкладиша 7 (див. схему на фіг. 23). Технологічно на зовнішню поверхню бічних стінок (позиції 2-5) ящика 1 нанесено маркування 22 (див. схему на фіг. 1) шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампом-фарбою чи трафаретом (як варіанти). Ящик 1 для транспортування та зберігання цитрусових, що заявляється, використовується таким чином. Попередньо виготовляють ящик 1, у якому є бічні стінки (позиції 2-5) і дно 6 (див. схеми на фіг. 1, 7-10, 12, 22). Паралельно виготовляють вкладиш 7 (див. схеми на фіг. 2-4, 11) та прокладку 8 (див. схему на фіг. 5). Ящик 1 виготовляють таким чином, що бічні стінки (позиції 2-5) розміщують перпендикулярно своїми площинами до площини дна 6, дно 6 виконують плоским у вигляді прямокутника з різними за величиною торцями (див. схему на фіг. 6), чи квадрата. Бічні стінки (позиції 2-5) ящика 1 виконують прямокутної форми в плані і висотою h не менше половини довжини L одного з торців дна 6 (див. схему на фіг. 7). Конструктивно зазначені бічні стінки (позиції 2-5) і дно 6 виконують або зі спіненого полістиролу, або з картону, включаючи гофрований картон чи прес-картон, або з іншого селективно-проникного матеріалу товщиною g не менше 0,5 см. Конструктивно і технологічно на двох протилежних бічнихстінках (позиції 2-3) ящика 1 в їх верхній частині виконують наскрізні поздовжні отвори 9 довжиною b не менше 5 см і шириною δ не менше 2 см, які виконують осесиметрично поздовжній осі 10 стінки (позиції 2-3) - див. схеми на фіг. 1, 7-10, 12, 22). Наскрізні поздовжні отвори 9 виконують так, щоб вісь 11 зазначеного наскрізного поздовжнього отвору 9 була паралельною верхньому торцю 12 стінки (позиції 2-3) і знаходилася на відстані δ1 від зазначеного верхнього торця 12 стінки (позиції 2-3) не менше, ніж на 20 мм - див. схему на фіг. 9. Також на всіх бічних стінках (позиції 2-5) в їх нижній частині виконують наскрізні отвори 18 переважно круглої форми в плані діаметром D не менше 10 мм і кількістю не менше двох на кожній зі стінок (позиції 2-5) - див. схеми на фіг. 1, 7-10, 12-22. Зазначені наскрізні отвори 18 виконують по одній осі 19, паралельній лінії стику 20 торцевої частини дна 6 і стінки (позиції 2-5) - див. схеми на фіг. 7, 9, 12-21. Наскрізні отвори 18 у нижній частині стінок (позиції 2-5) розміщують від лінії з'єднання (позиція 20) торця днища 6 і стінки (позиції 2-5) відносно центру (позиція "Ц") отвору 18 на відстані h1 не менше 1/5 висоти h стінки (позиції 2-5) - див. схеми на фіг. 7, 9, 12-21. Зазначені наскрізні отвори 18 в нижній частині стінок (позиції 2-5) ящика 1 розміщують: - або в один горизонтальний ряд (див. схеми на фіг. 1, 7-10, 12-14), - або в два горизонтальних ряди (див. схеми на фіг. 15, 17), - або більше ніж в два горизонтальних ряди (див. схему на фіг. 16) як по одній вертикальній осі X (див. схеми на фіг. 15-16), так і у шаховому порядку (див. схему на фіг. 17). Конструктивно і технологічно зазначені наскрізні отвори 18 у нижній частині стінок (позиції 2-5) виконують: - або круглої форми в плані (див. схеми на фіг. 13-17), - або будь-якої іншої форми в плані, наприклад, квадратної (див. схему на фіг. 18), прямокутної (див. схему на фіг. 19), овальної (див., відповідно, схему на фіг. 20), трикутної (див. схему на фіг. 21) або складної форми (див. схему на фіг. 22) тощо. 5 UA 121827 U 5 10 15 20 25 30 35 40 45 50 55 60 Вкладиш 7 виготовляють з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену (як варіант конструктивного виконання). При цьому на одну з поверхонь вкладиша 7 наносять або шар (позиція "Ш") діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар (позиція "Ш") металізації типу алюмінієвої фольги товщиною gш не більше 50 мкм (див. схеми на фіг. 23, 27). Зазначений вкладиш 7 виготовляють: - або у вигляді листа (див. схему на фіг. 2) товщиною g1 не менше 0,1 мм, що за своєю площиною S0 дорівнює сумарній площині (S1, S2, S3, S4, S5) внутрішніх поверхонь стінок (позиції 2-5) і дна 6 ящика 1 (див., відповідно, схему на фіг. 10,); - або у вигляді пакета (див. схеми на фіг. 3-4) з цього ж матеріалу у формі паралелепіпеда (див. схеми на фіг. 3-4, 11) чи куба з відкритим верхом, в якому торці стінок (позиції 13-16 - див. схему на фіг. 11) і дна 17 з'єднано між собою зварюванням, при цьому у разі виконання вкладиша 7 у вигляді пакета у формі паралелепіпеда (див. схеми на фіг. 3-4) чи куба з відкритим верхом, шар (позиція "Ш") діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар (позиція "Ш") металізації типу алюмінієвої фольги наноситься на внутрішні поверхні зазначеного вкладиша 7 (див. схеми на фіг. 23 та на фіг. 27). При виконанні вкладиша 7 у вигляді пакета, його виготовляють з дном 17 та бічними стінками (позиції 13-16), що за своїми формами і площинами відповідають площинам (відповідно, S5 та S1, S2, S3, S4) дна 6 і бічних стінок (позиції 2-5) ящика 1. Конструктивно і технологічно стінки (позиції 13-16) вкладиша 7 виконують або суцільними (див. схему на фіг. 3), або з отворами 21, що відповідають отворам 18 на стінках (позиції 2-5) ящика 1 (див., відповідно, схему на фіг. 4). Конструктивно і технологічно прокладку 8 виготовляють плоскою. Зазначену прокладку 8 виготовляють або з адсорбційного матеріалу товщиною g2 не менше 0,1 см - див. схеми на фіг. 5, 24, або з гофрованого картону (наприклад, товщиною g2 не менше 5 мм) - див. схему на фіг. 25. Зазначену прокладку 8 виготовляють за розмірами, що відповідають розмірам дна 6 ящика 1 між внутрішніми поверхнями бічних стінок (позиції 2-5) зазначеного ящика 1. З одного боку на прокладку 8 наносять (або закріплюють) шар алюмінієвої фольги (позиція "АФ" - див. схему на фіг. 24) товщиною g3 не менше 50 мкм, або шар іншого металевого матеріалу, що має антимікробні властивості (див. схему на фіг. 27). Після виготовлення ящика 1, вкладиша 7 та прокладки 8 їх збирають в єдину конструкцію. Для цього на дно 6 ящика 1 укладають прокладку 8 (при цьому прокладку 8 укладають так, щоб шар алюмінієвої фольги ("АФ") був зверху (див. схему на фіг. 27) - для дотику з вкладишем 7), а зверху на зазначений шар алюмінієвої фольги ("АФ") вставляють вкладиш 7, при цьому: - якщо вкладають вкладиш 7, який виконано у вигляді листа (див. схему на фіг. 2), то його розміщують всередині ящика 1 так, щоб він закривав прокладку 8 та бічні стінки (позиції 2-5) ящика 1; - якщо всередину ящика 1 вкладають вкладиш 7, який виконано у вигляді пакета (див. схеми на фіг. 3, 4, 11), то його розміщують всередині ящика 1 так, щоб його бічні стінки (позиції 13-16) співпадали з бічними стінками (позиції 2-5) ящика 1, а дно 17 зазначеного вкладиша 7 було розташоване на прокладці 8 (див. схеми на фіг. 26-27) уздовж поздовжньої осі (позиція "ПВ") ящика 1. При цьому у варіанті виконання наскрізних отворів 21 в стінках (позиції 13-16) вкладиша 7, зазначені наскрізні отвори 21 повинні співпасти з наскрізними отворами 18, що виконані в бічних стінках (позиції 2-5) ящика 1 - див. схему на фіг. 26. В підготовлений таким чином ящик 1 укладаються цитрусові 23 (наприклад, або апельсини, або лимони, або мандарини, або грейпфрути), верхній шар яких закривається верхніми частинами стінок (позиції 13-16) вкладиша 7 (див. схеми на фіг. 28-29). Ящик 1 з упакованими в нього цитрусовими 23 (наприклад або мандаринами, або апельсинами, або лимонами, або грейпфрутами - див. схеми на фіг. 28-29) транспортують для продажу чи на зберігання. Таким чином, виготовлення ящика з жорсткого матеріалу дозволяє транспортувати та зберігати в ньому цитрусові (наприклад або апельсини, або лимони, або мандарини, або грейпфрути), та забезпечує можливість компактно вкладати ящик для подальшого транспортування або зберігання. А використання як матеріалу для ящика різних жорстких матеріалів є оптимальним з точки зору можливості його виготовлення в будь-якій точці збирання та забезпечує захист цитрусових від пошкодження/деформацій при транспортуванні. Розміщення цитрусових (зокрема апельсинів, лимонів, мандаринів, грейпфрутів) у вторинній внутрішній упаковці, яка виготовлена з матеріалу, що має бар'єрні властивості відносно вологи, що міститься в повітрі поза упаковкою, забезпечує захист вищезазначених цитрусових від 6 UA 121827 U 5 10 15 20 25 30 35 40 45 50 проникнення в них вологи (водяної пари) з повітря, що збільшує строк їх зберігання з одночасним збереженням їх споживчих та смакових властивостей. При використанні додаткової вторинної упаковки у вигляді листа паперу або полімерного листа здійснюють такі дії: на дно контейнера вкладають лист паперу або полімерного листа, на нього розміщують цитрусові (або апельсини, або лимони, або мандарини, або грейпфрути) та щільно загортають вільні краї паперу. Основною перевагою ящика, що заявляється є те, що він є функціонально пристосованим для зберігання цитрусових, їх зручного розміщення, перевезення будь-яким видом транспорту, а також забезпечує зберігання смаку, кольору та свіжості цитрусових, та запобігає їх гниттю. Використовувати корисну модель, технічне рішення якої заявляється, можна у сільськогосподарській та харчовій промисловості для пакування, зберігання та транспортування цитрусових - апельсинів, лимонів, мандаринів, грейпфрутів тощо. Підвищення ефективності застосування ящика для транспортування та зберігання цитрусових, що заявляється, у порівнянні з прототипом досягається шляхом введення до складу ящика вкладиша та прокладки, виконання вкладиша з полімерного або целюлозного матеріалу (переважно з біоорієнтованого поліпропілену, на одну з поверхонь якого нанесено або шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги товщиною не більше 50 мкм), виконання вкладиша або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна ящика, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, виконання вкладиша з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок ящика, виконання прокладки плоскою з адсорбційного матеріалу (або з гофрованого картону) товщиною не менше 0,1 см (з нанесенням на одну з поверхонь шару алюмінієвої фольги товщиною є менше 50 мкм, або іншого матеріалу, що має антимікробні властивості) та за розмірами, що відповідають розмірам дна ящика між внутрішніми поверхнями бічних стінок зазначеного ящика, виконання в нижній частині стінок ящика наскрізних отворів переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, чим забезпечується підвищення терміну збереження властивостей цитрусових (апельсинів, лимонів, мандаринів, грейпфрутів тощо) при їх зберіганні та транспортуванні. Підвищення ефективності застосування ящика для транспортування та зберігання цитрусових, що заявляється, у порівнянні з прототипом досягається також шляхом виконання в нижній частині стінок ящика наскрізних отворів переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, виконанням зазначених наскрізних отворів по одній осі, паралельній лінії стику торцевої частини дна і стінки, розміщення зазначених отворів у нижній частині стінок від лінії з'єднання торця днища і стінки відносно центру отвору на відстані не менше 1/5 висоти стінки, розміщення отворів в нижній частині стінок ящика в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку, чим забезпечується підведення зовнішнього шару повітря до цитрусових апельсинів, мандаринів, лимонів, що знаходяться у ящику. Джерела інформації: Иванова Т. "Активная" упаковка: реальность и перспектива XXI века (http:/book.calculate.ru/book/sposobi_upakovki/aktivnaya_upakoyka_realjnojsti_iperspektiva_hhi_vek a/). Лыкошин А.С. Ящики укупорочные // Энциклопедический словарь Брокгауза и Ефрона: в 86 т. (82 т. и 4 доп.). - СПб., 1890-1907. - аналог. Проспект фирмы "АРЗ Плюс", http://www.arzpuck.ru/index.htm - аналог. Проспект фирмы Empaques Industrials de Colombia S.A.S. (EIC) Unbelievable price on Banana box. The strengthened transportation box of vegetables. https://1687-co.all.biz - аналог. ГОСТ 9142-90. Группа Д 74. Ящики из гофрированного картона. Общие технические условия (с Изменениями № 1, 2, 3) Boxes of corrugated board. Genera Ispecifications. ОКП 54 7110, Дата введения 1992-01-01 - прототип. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Ящик для транспортування та зберігання цитрусових, що містить бічні стінки і дно, при цьому бічні стінки розміщено перпендикулярно своїми площинами до площини дна, дно виконано плоским у вигляді або прямокутника з різними за величиною торцями, або квадрата, бічні стінки виконано прямокутної форми в плані і висотою не менше половини довжини одного з торців 7 UA 121827 U 5 10 15 20 25 30 35 дна, стінки і дно виконано або зі спіненого полістиролу, або з картону, включаючи гофрований картон, або з іншого виду селективно-проникного матеріалу товщиною не менше 0,5 см, причому на двох протилежних стінках в їх верхній частині виконано наскрізні поздовжні отвори довжиною не менше 5 см і шириною не менше 2 см, які розміщено осесиметрично поздовжній осі стінки, вісь наскрізного поздовжнього отвору розміщена паралельно верхньому торцю стінки на відстані не менше ніж 20 мм від зазначеного верхнього торця стінки, який відрізняється тим, що до складу ящика додатково введено вкладиш та прокладку, при цьому вкладиш виконано з полімерного або целюлозного матеріалу, переважно з біоорієнтованого поліпропілену, на одну з поверхонь вкладиша нанесено або шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги товщиною не більше 50 мкм, вкладиш виконано або у вигляді листа товщиною не менше 0,1 мм, що за своєю площиною дорівнює сумарній площині внутрішніх поверхонь стінок і дна ящика, або у вигляді пакета з цього ж матеріалу у формі паралелепіпеда чи куба з відкритим верхом, в якому торці стінок і дна з'єднано між собою зварюванням, вкладиш виконано з дном та бічними стінками, що за своїми формами і площинами відповідають площинам дна і бічних стінок ящика, прокладку виконано плоскою, зазначену прокладку виконано або з гофрованого картону, або з адсорбційного матеріалу товщиною не менше 0,1 см, з одного боку на прокладку нанесено або шар алюмінієвої фольги товщиною не менше 50 мкм, або з іншого металевого матеріалу, що має антимікробні властивості, зазначену прокладку виконано за розмірами, що відповідають розмірам дна ящика між внутрішніми поверхнями бічних стінок зазначеного ящика, причому в нижній частині стінок ящика виконано наскрізні отвори переважно круглої форми в плані діаметром не менше 10 мм і кількістю не менше двох на кожній зі стінок, зазначені наскрізні отвори виконано по одній осі, паралельній лінії стику торцевої частини дна і стінки, отвори у нижній частині стінок розміщено від лінії з'єднання торця днища і стінки відносно центру отвору на відстані не менше 1/5 висоти стінки, зазначені отвори в нижній частині стінок ящика розміщено в один, два або більше горизонтальних рядів як по одній вертикальній осі, так і у шаховому порядку. 2. Ящик за п. 1, який відрізняється тим, що у разі виконання вкладиша у вигляді пакета у формі паралелепіпеда чи куба з відкритим верхом, шар діоксиду титану чи іншого матеріалу, що має антимікробні властивості, або шар металізації типу алюмінієвої фольги наносится на внутрішні поверхні зазначеного вкладиша. 3. Ящик за п. 1, який відрізняється тим, що стінки вкладиша виконано або суцільними, або з отворами, що відповідають отворам на стінках ящика. 4. Ящик за п. 1, який відрізняється тим, що на зовнішню поверхню бічних стінок нанесено маркування шляхом або наклеювання ярлика, або нанесенням виразного відбитка штампомфарбою чи трафаретом. 8 UA 121827 U 9 UA 121827 U 10 UA 121827 U 11 UA 121827 U 12 UA 121827 U 13 UA 121827 U 14 UA 121827 U 15 UA 121827 U 16 UA 121827 U 17 UA 121827 U 18 UA 121827 U 19 UA 121827 U 20 UA 121827 U 21 UA 121827 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 22
