Механічне з’єднання мостин за допомогою гнучкої вставки

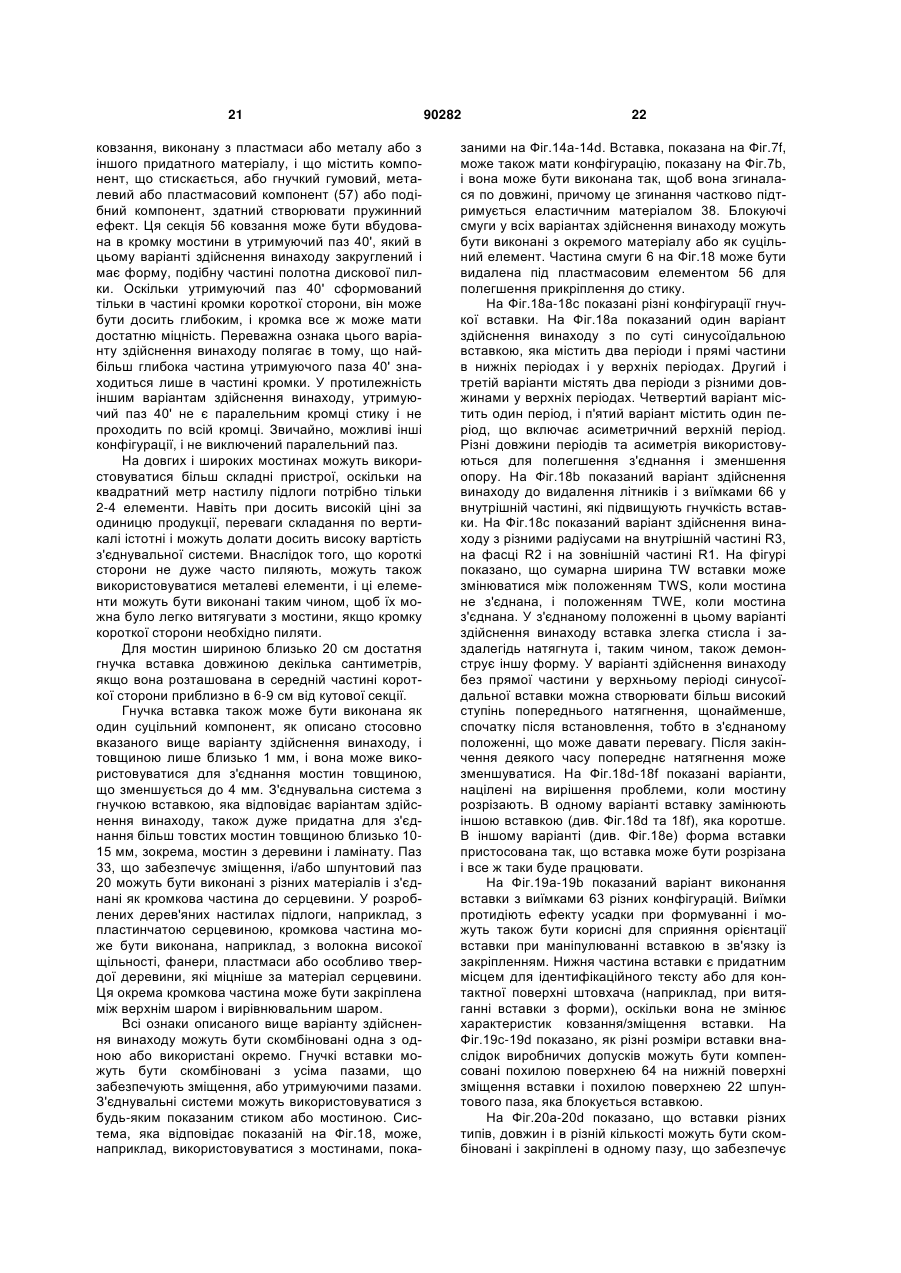

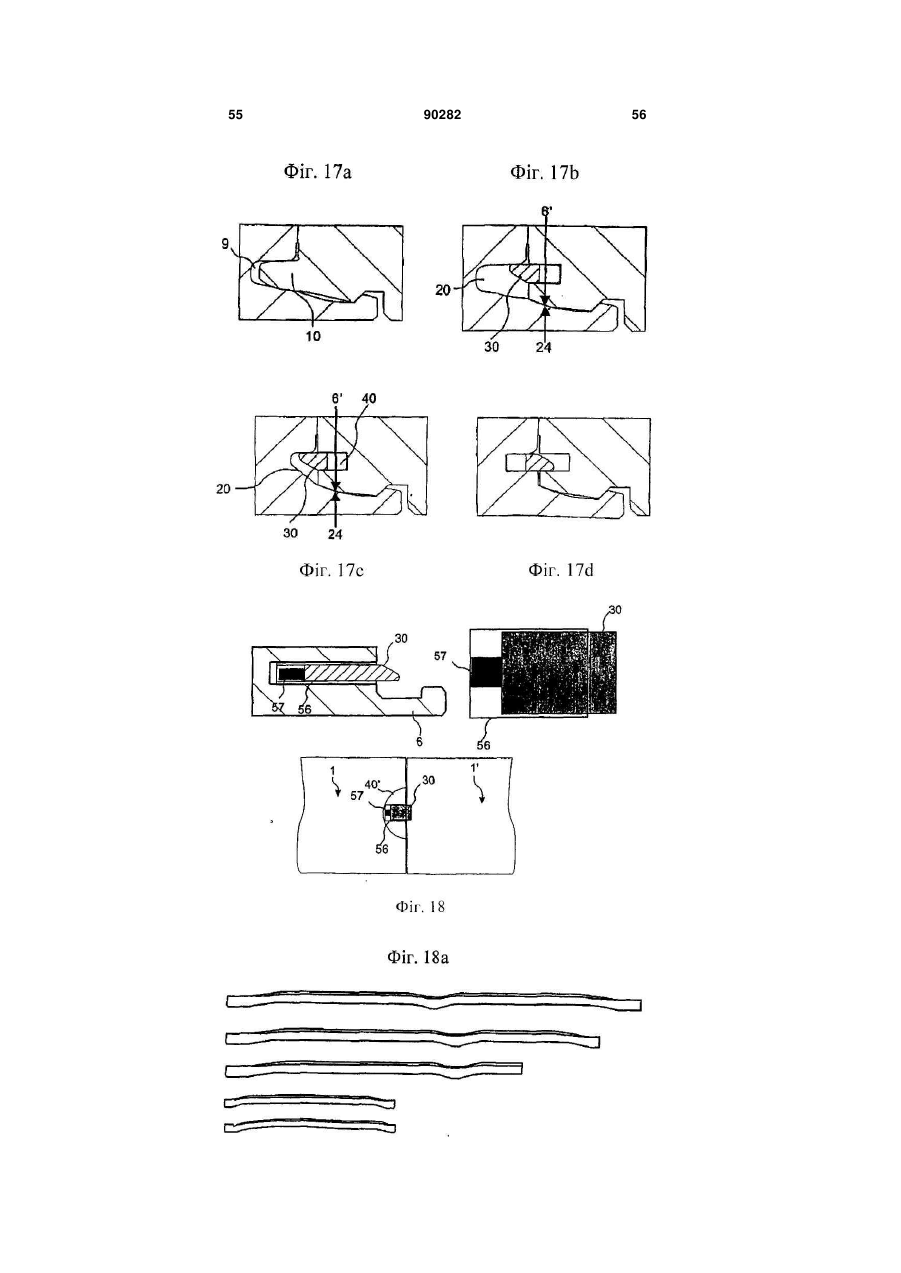

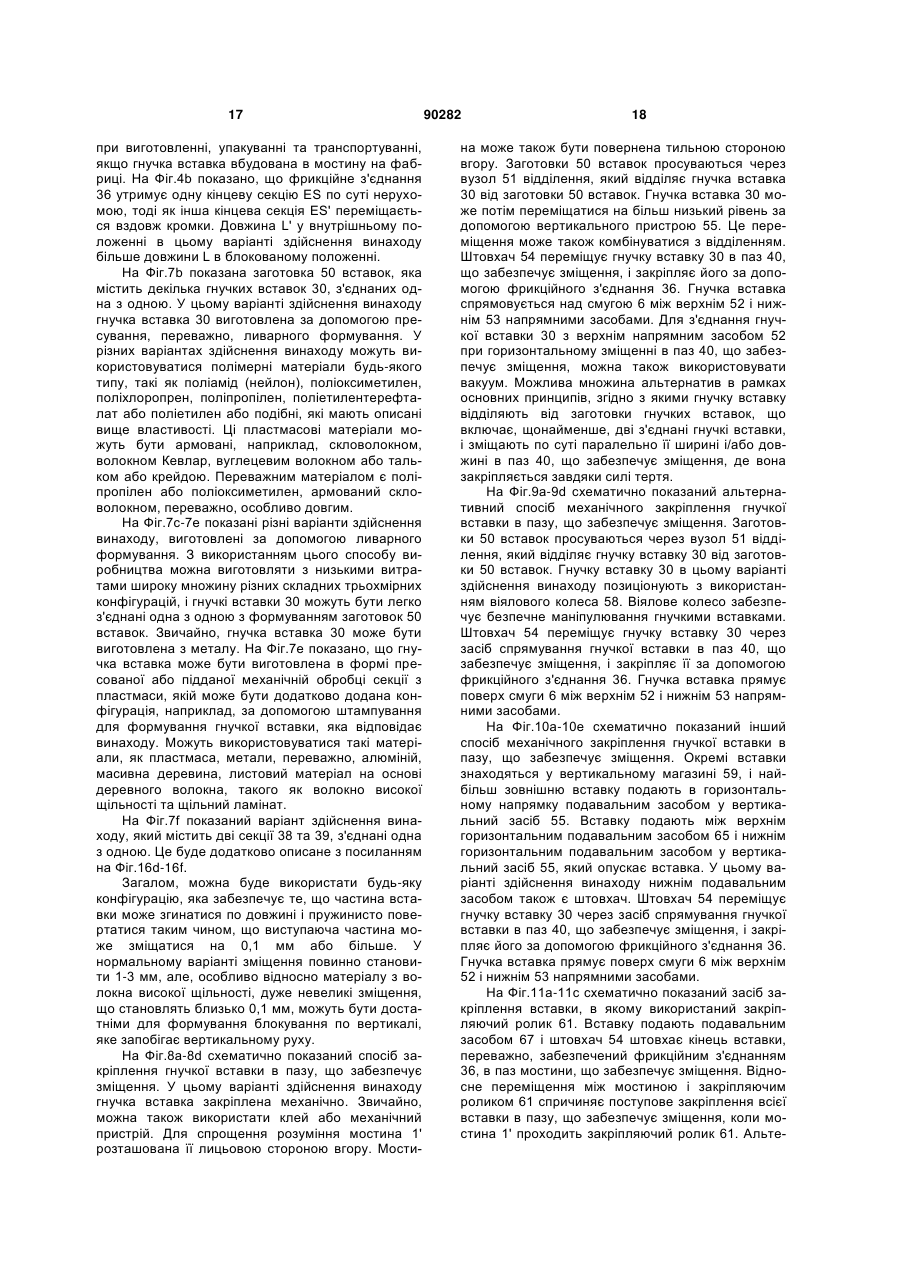

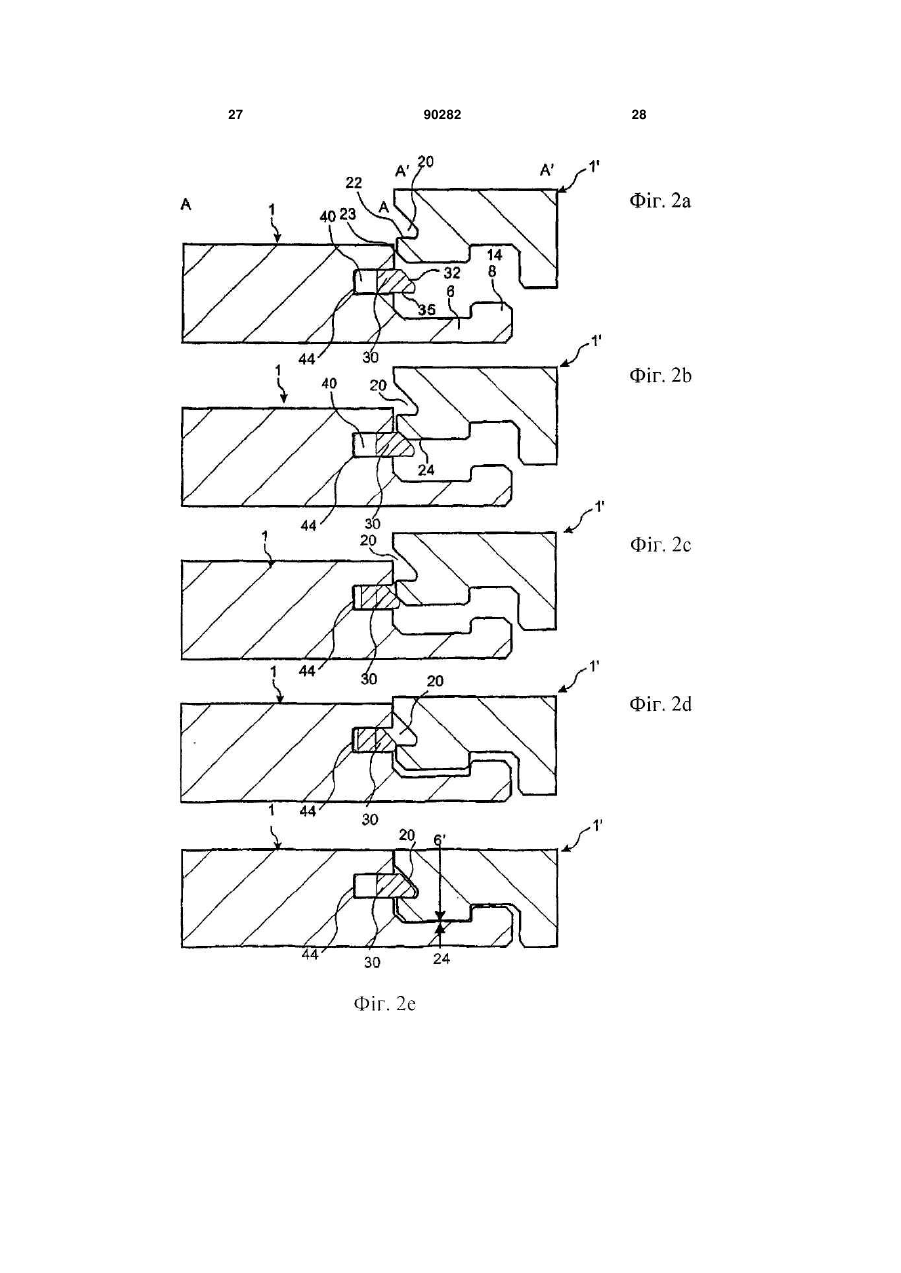

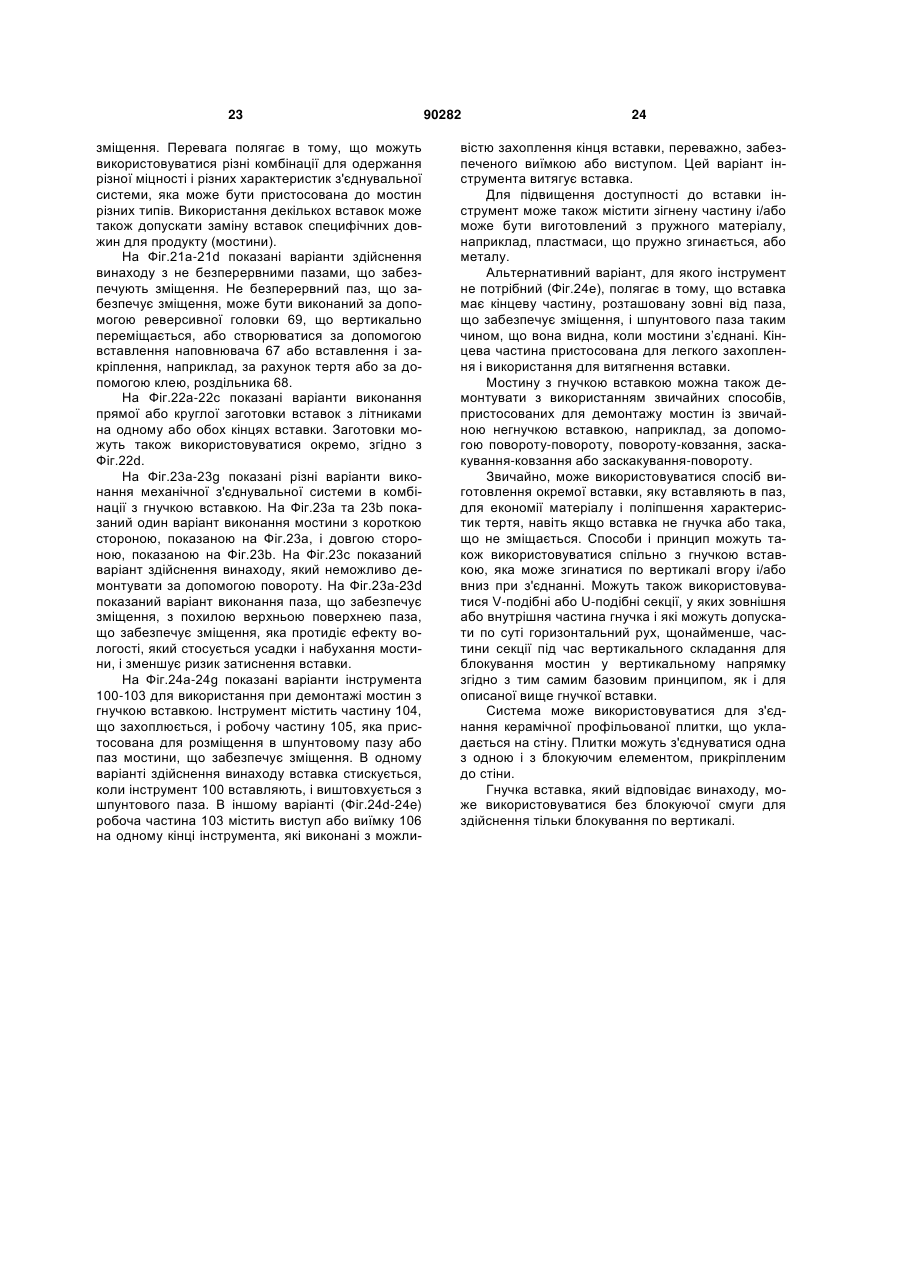

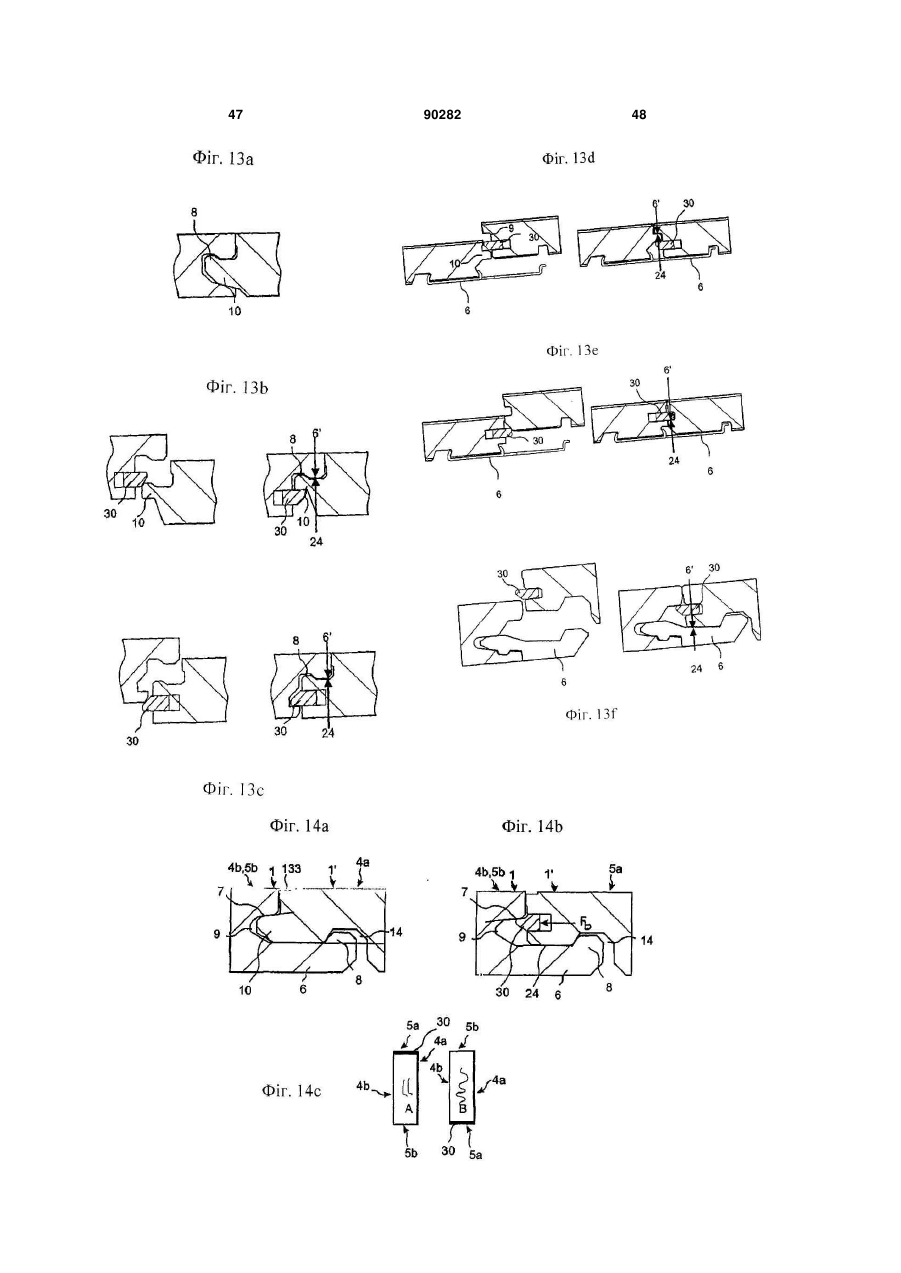

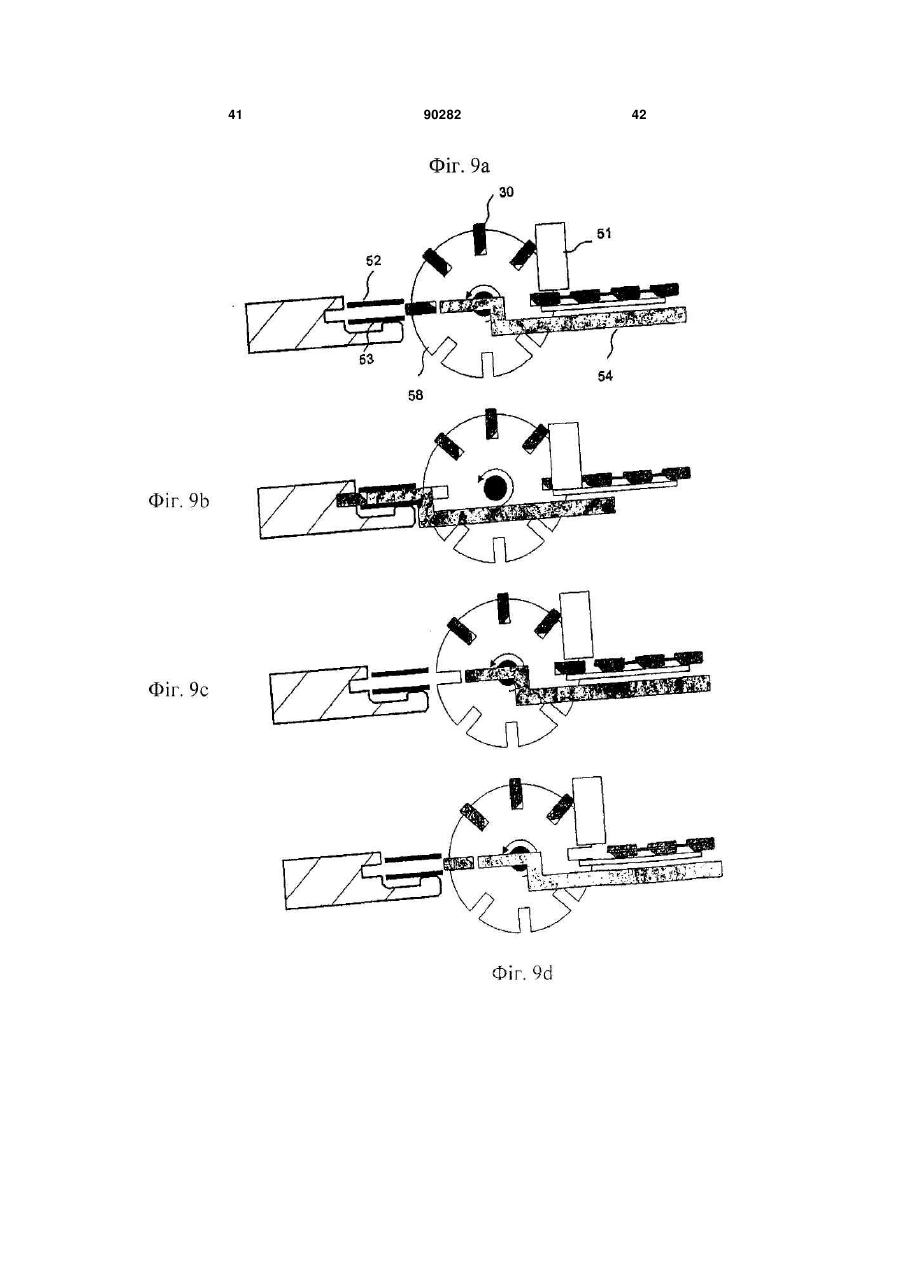

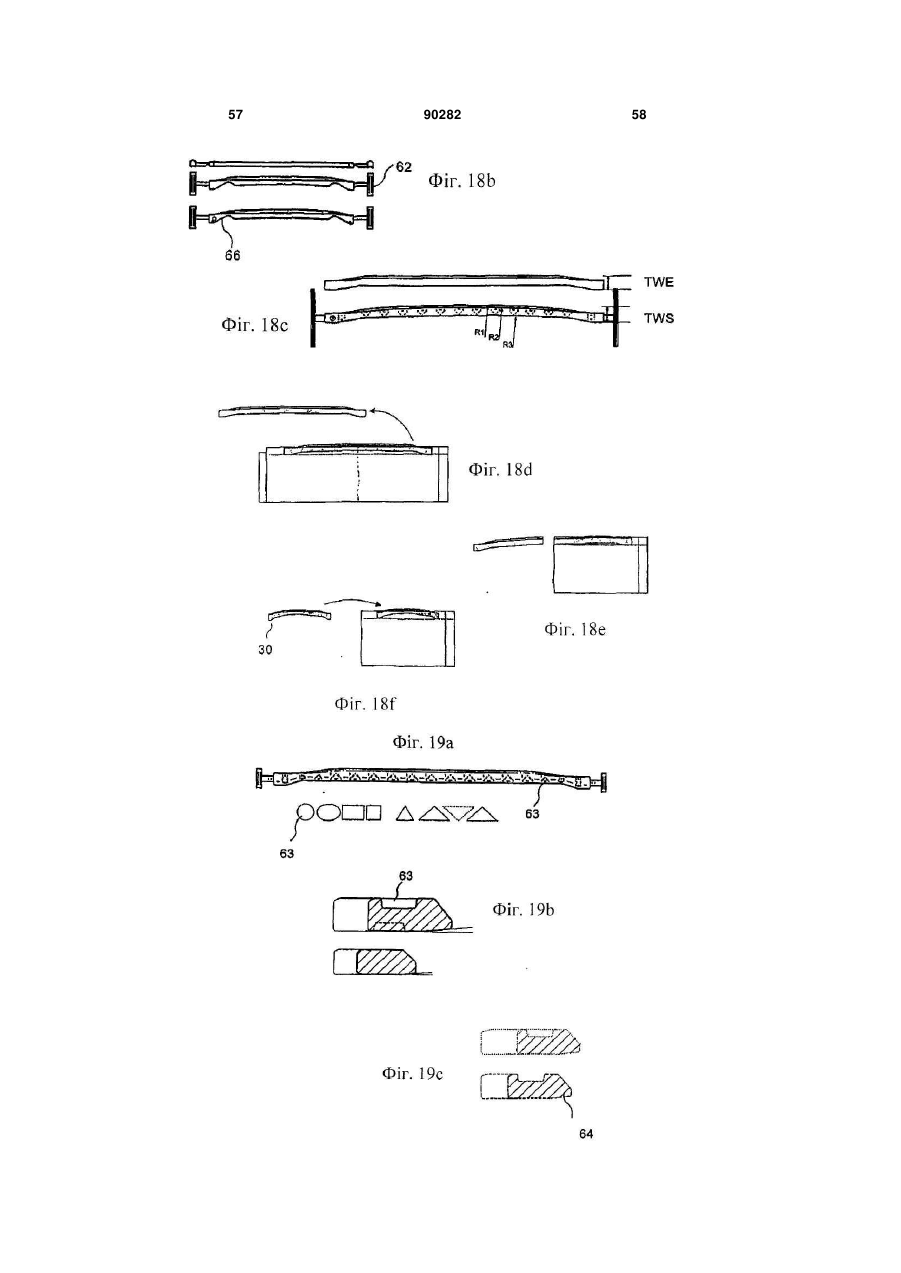

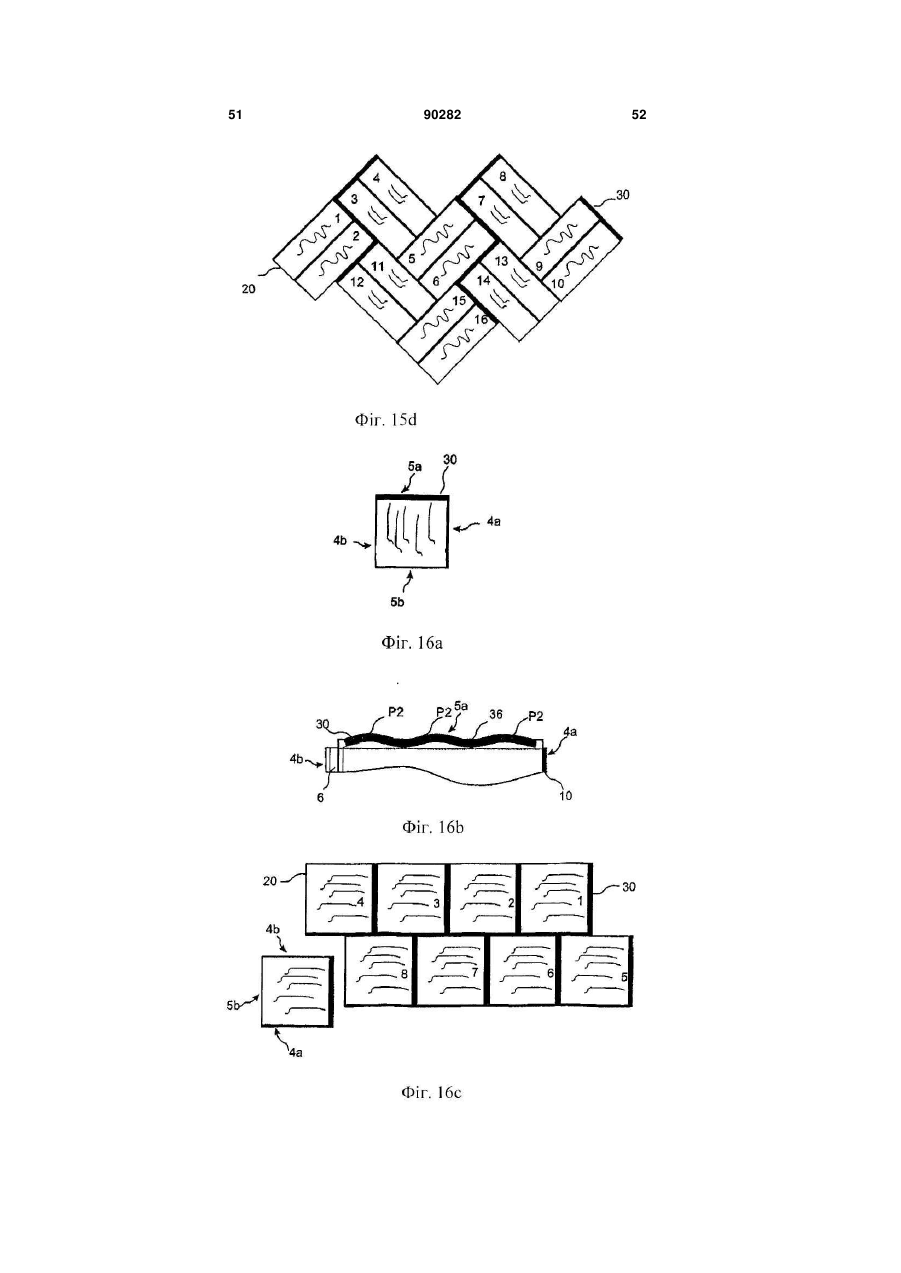

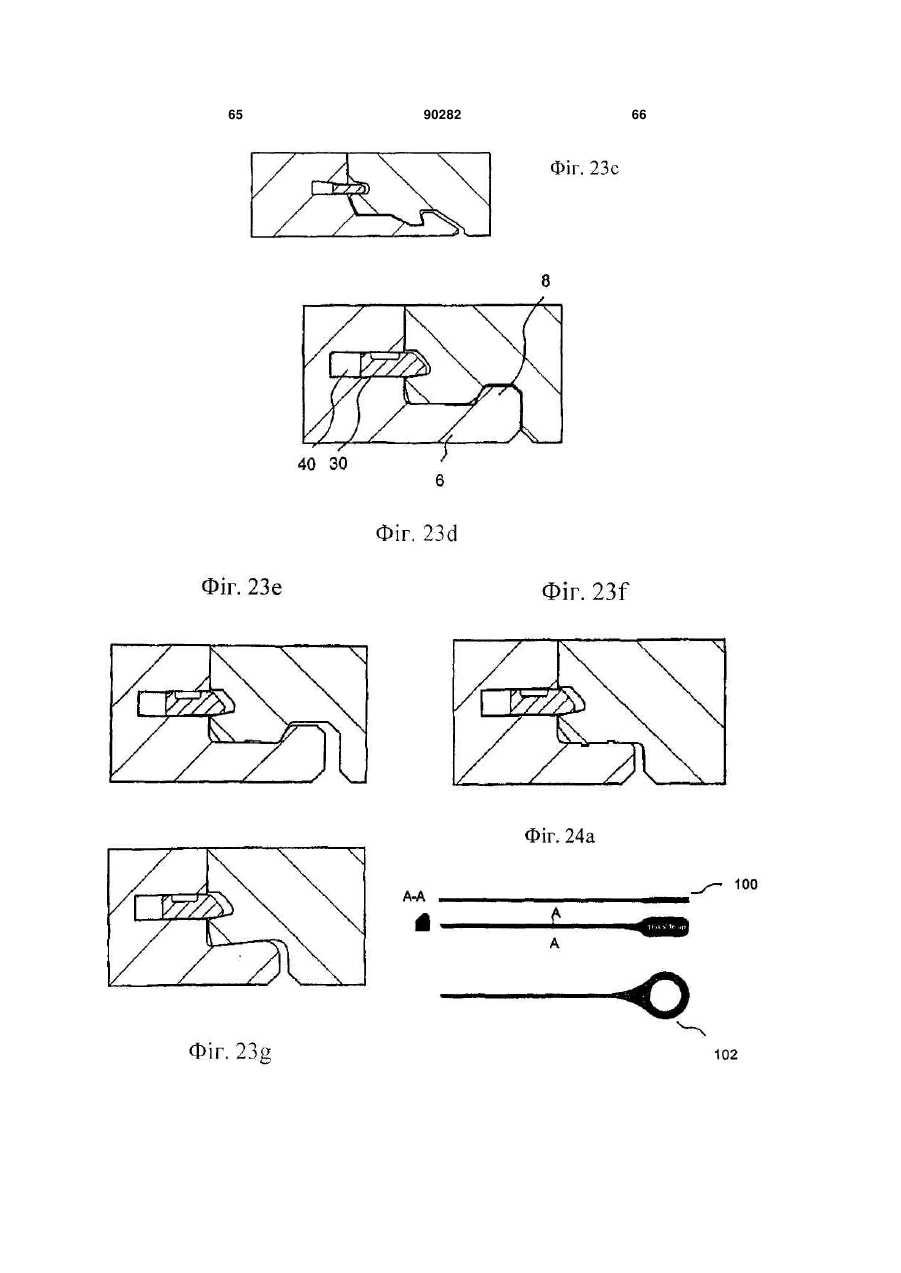

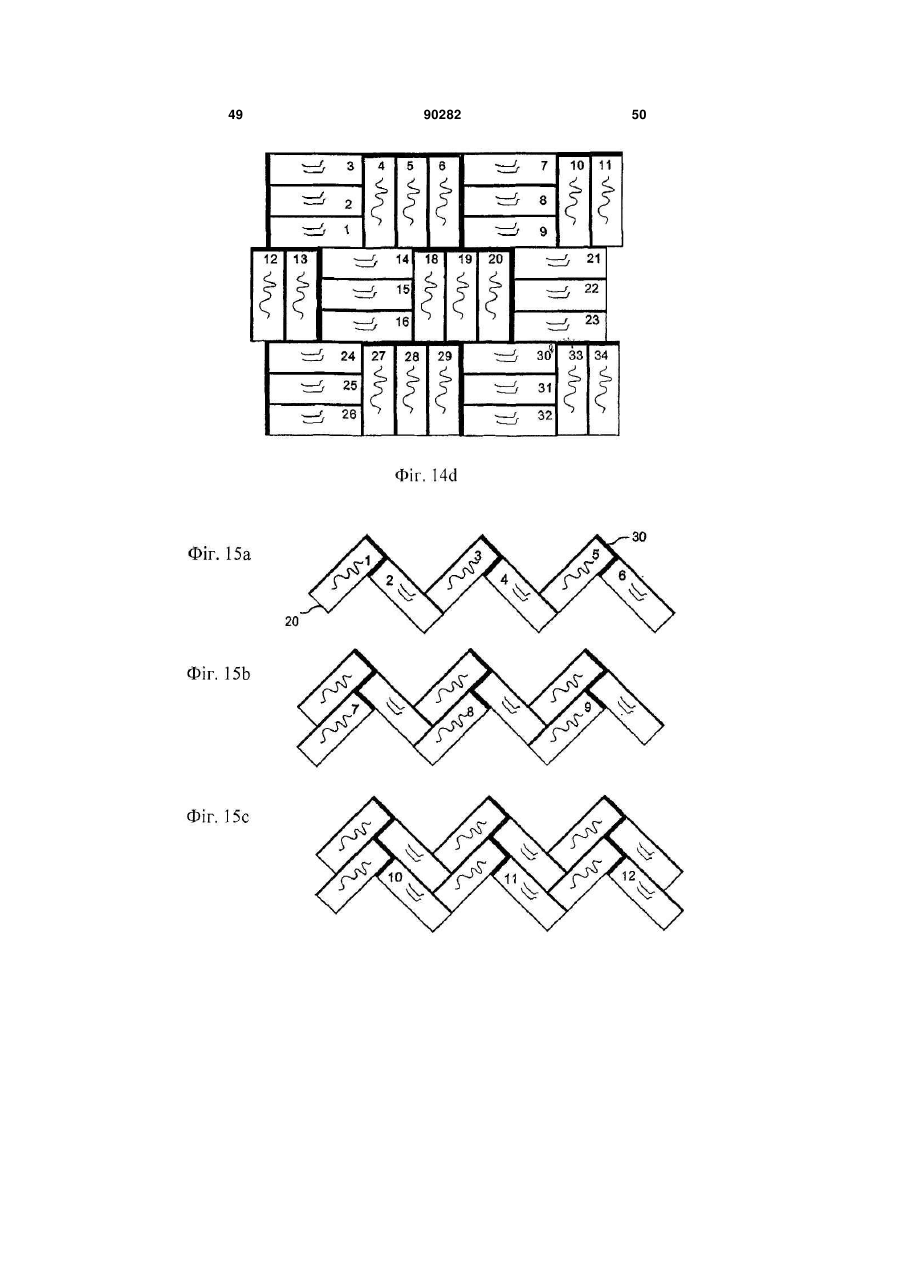

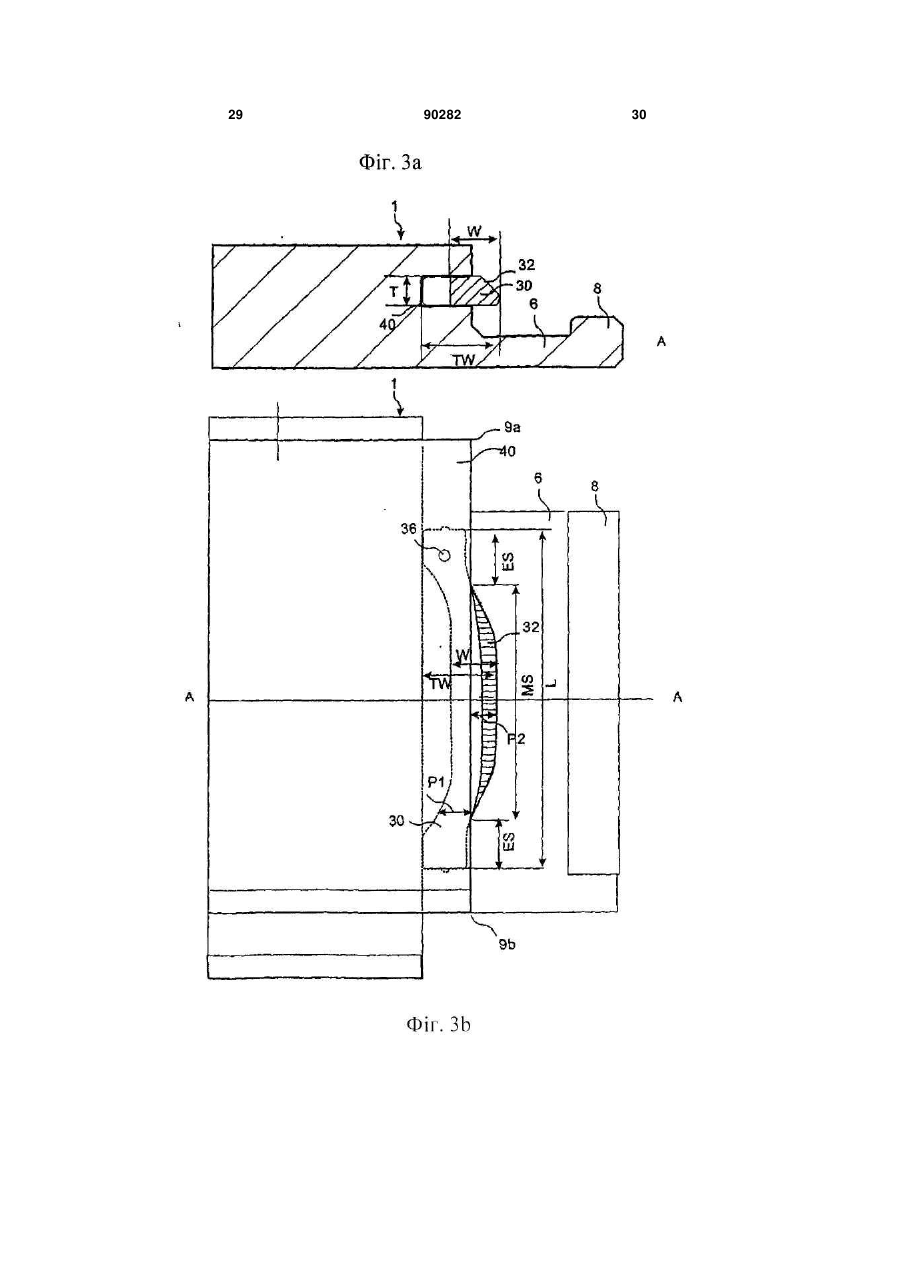

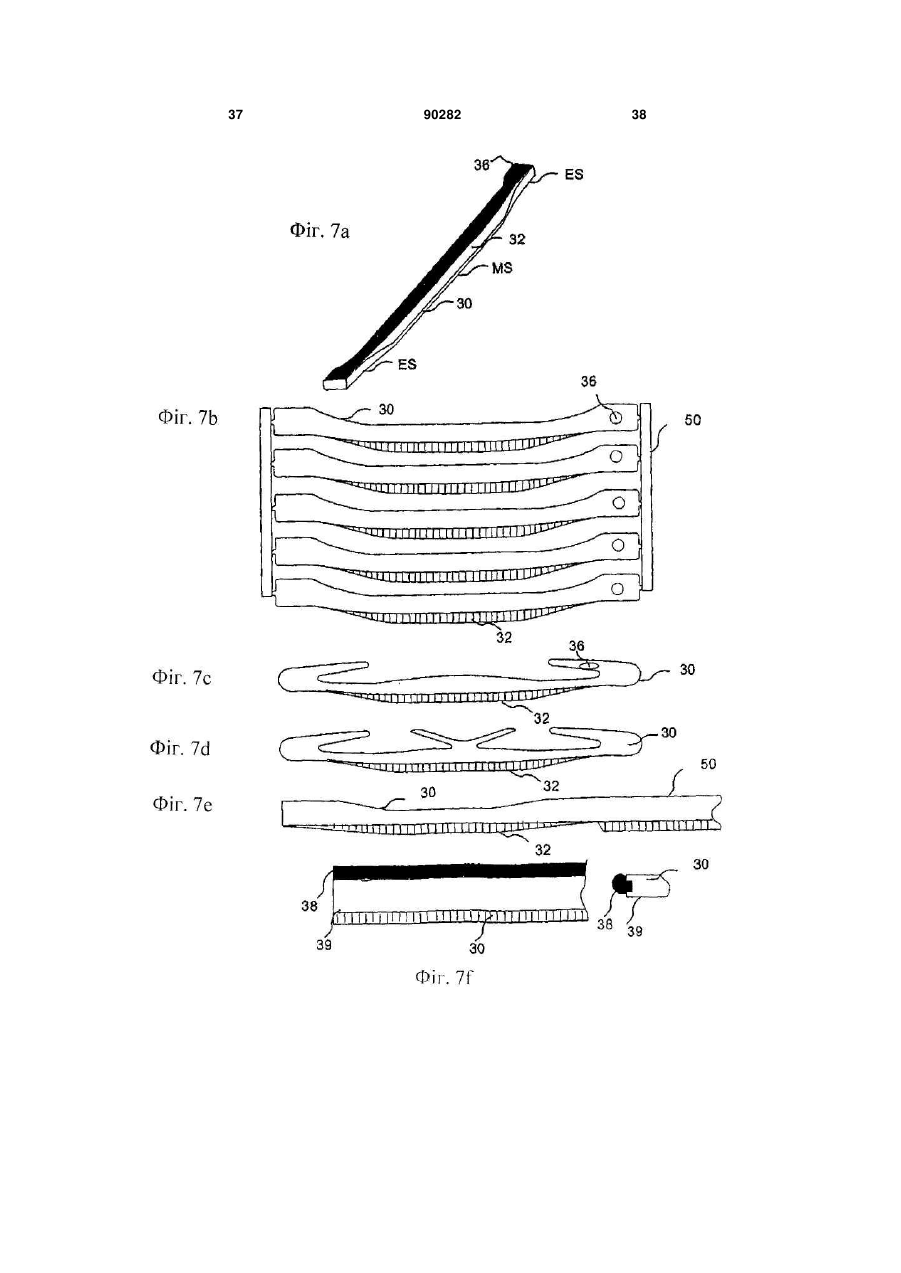

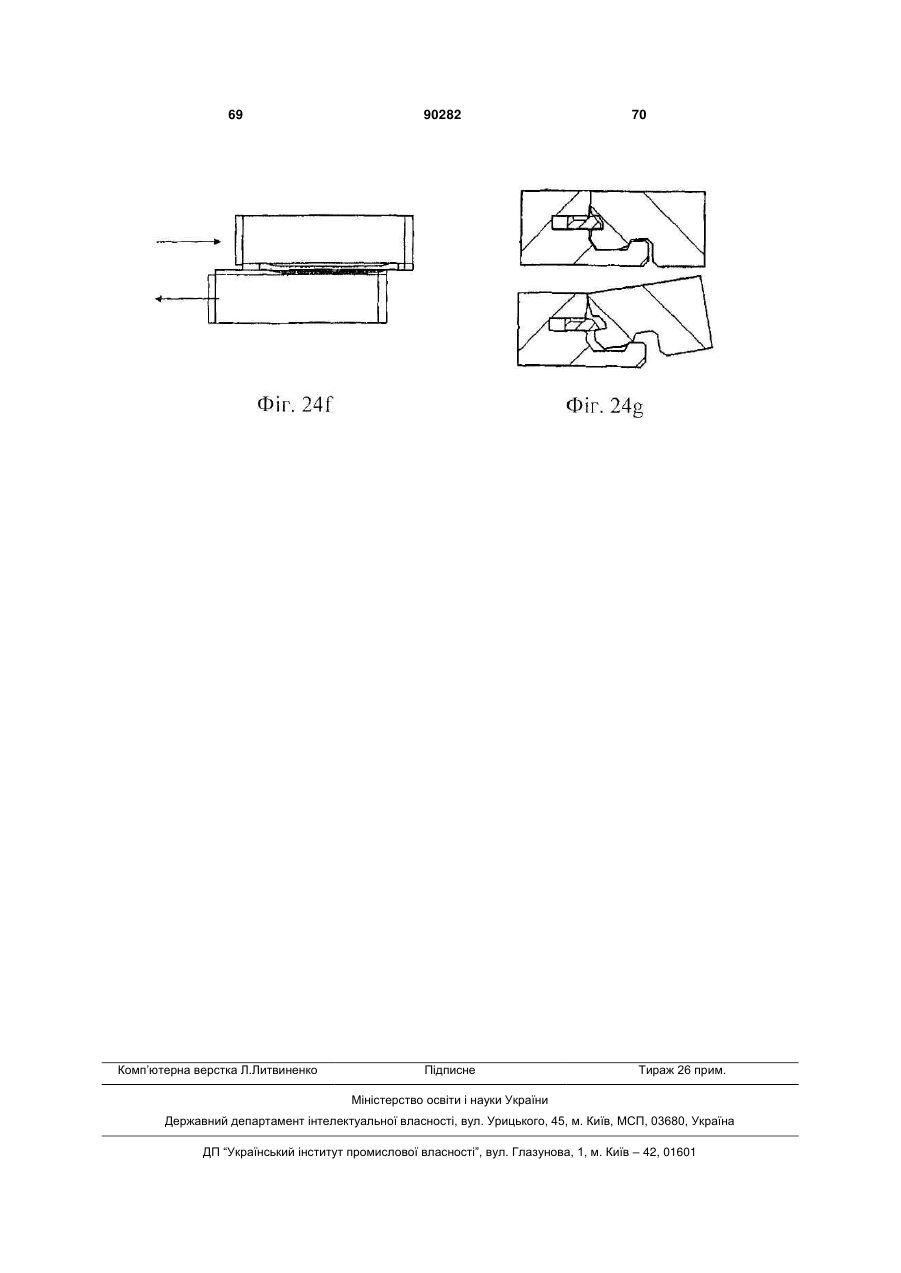

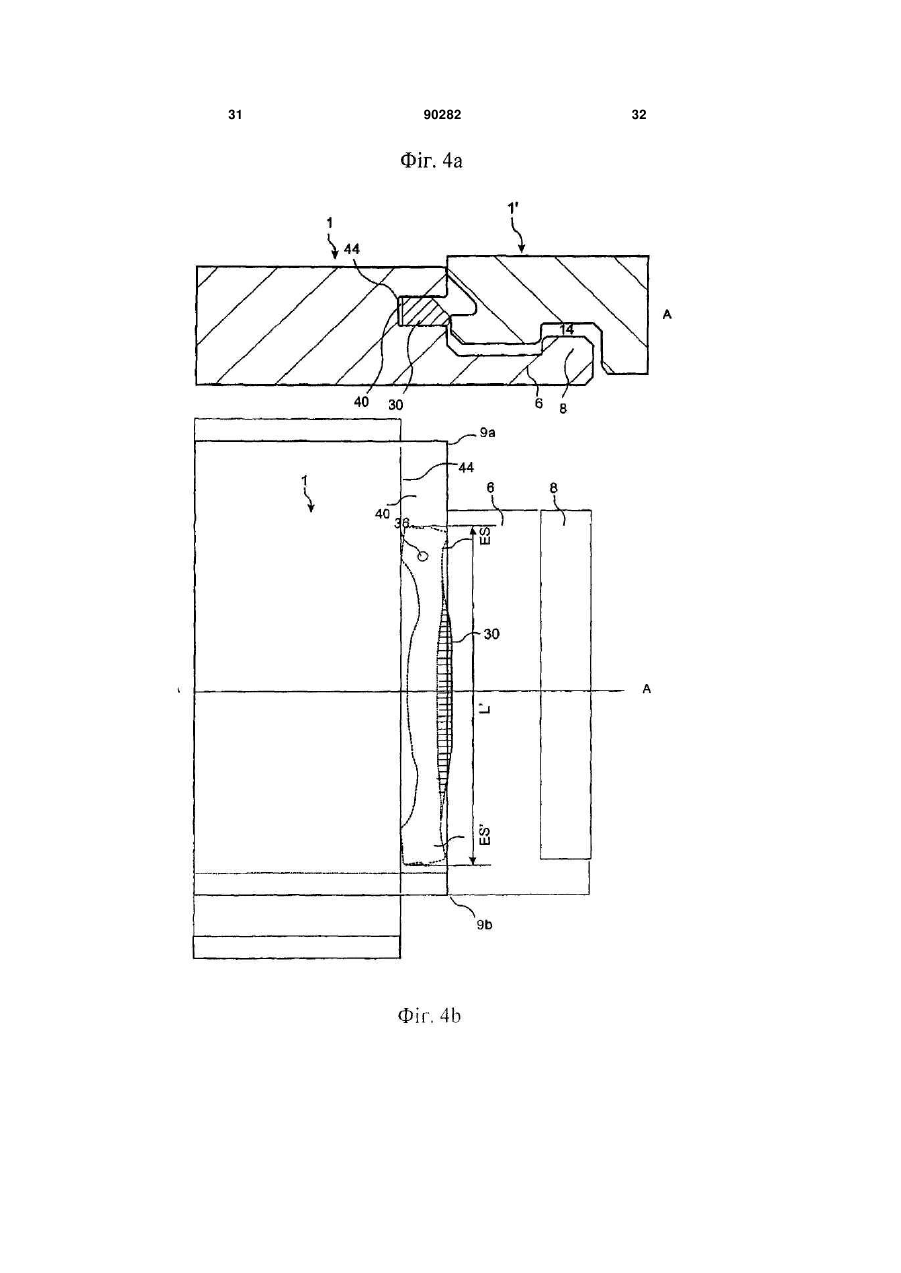

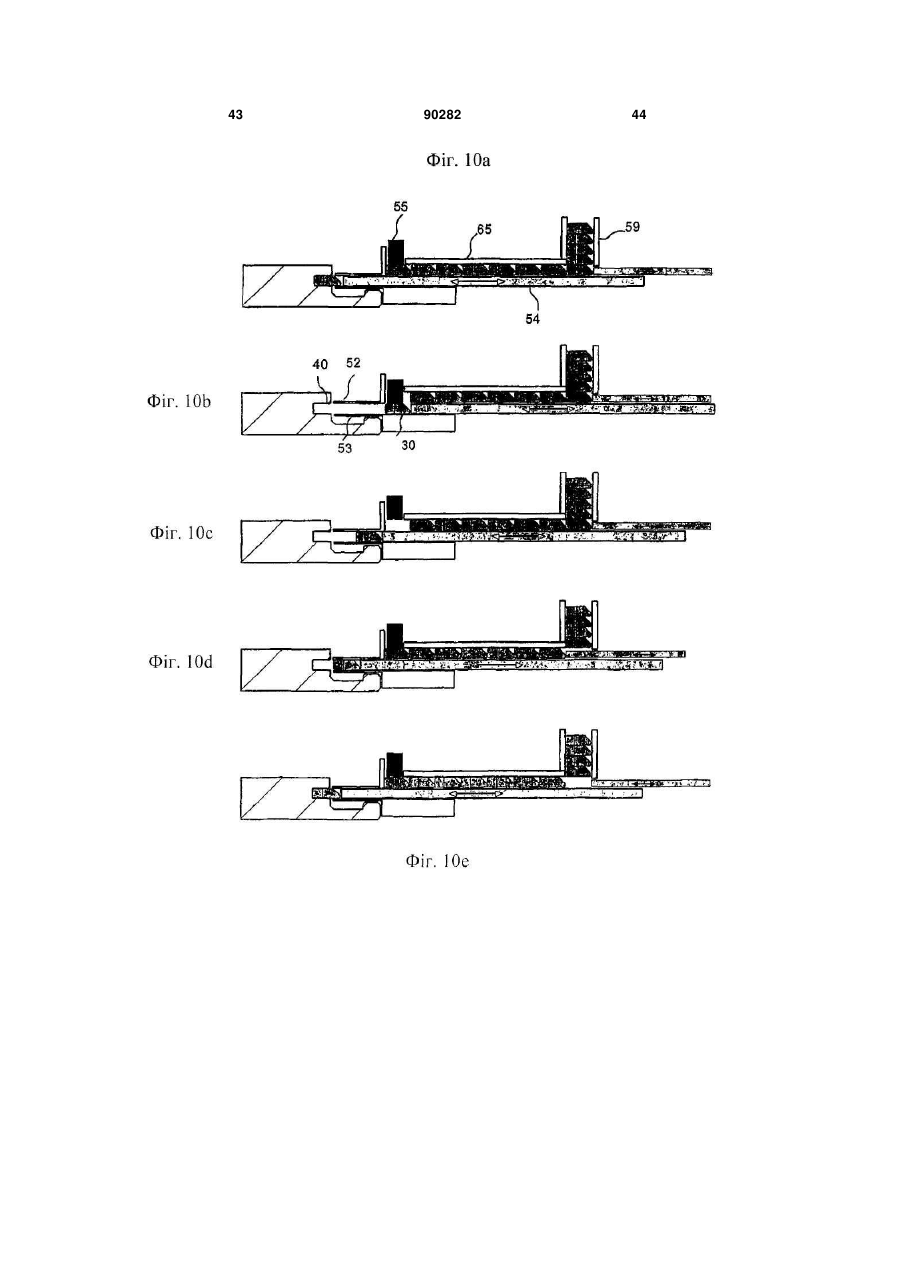

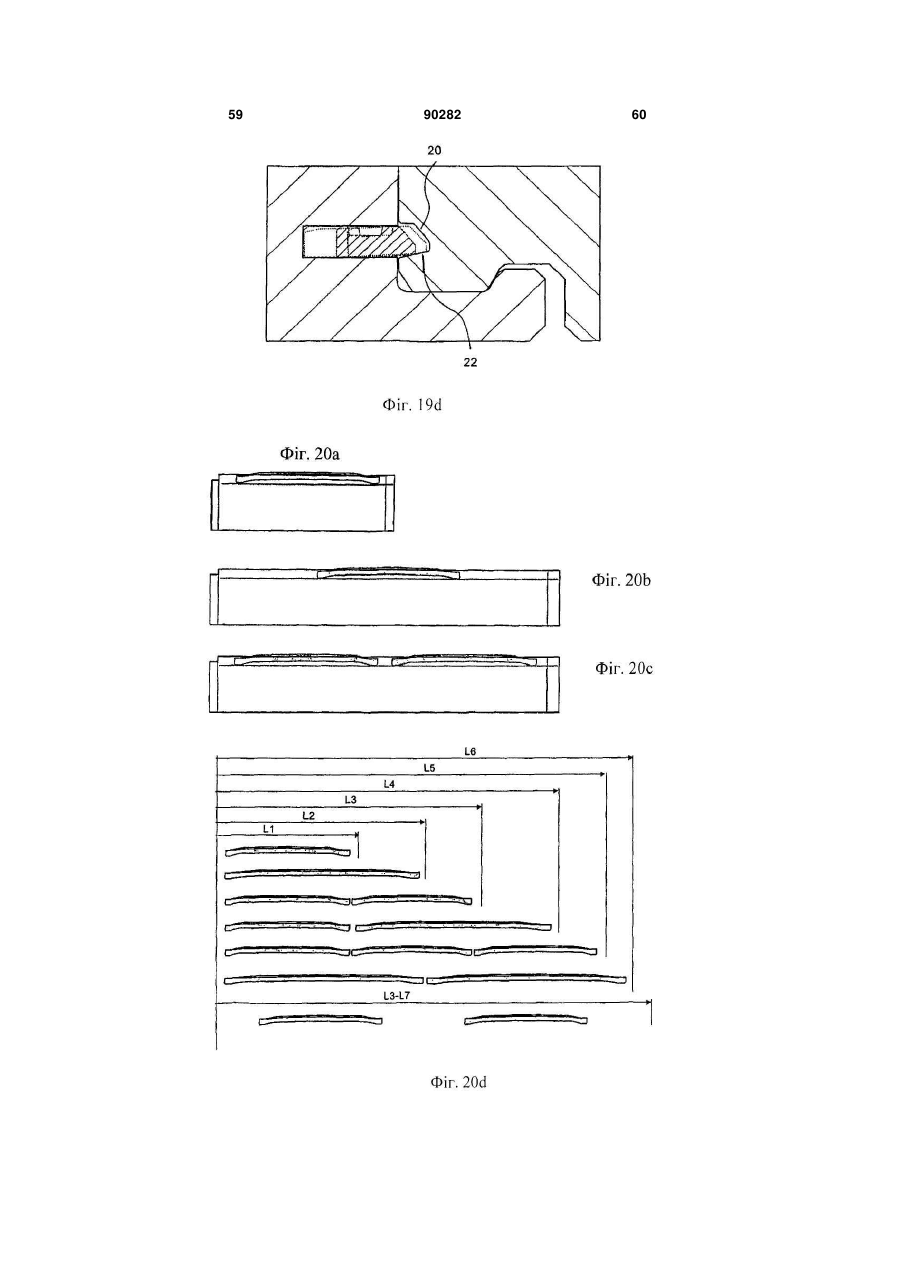

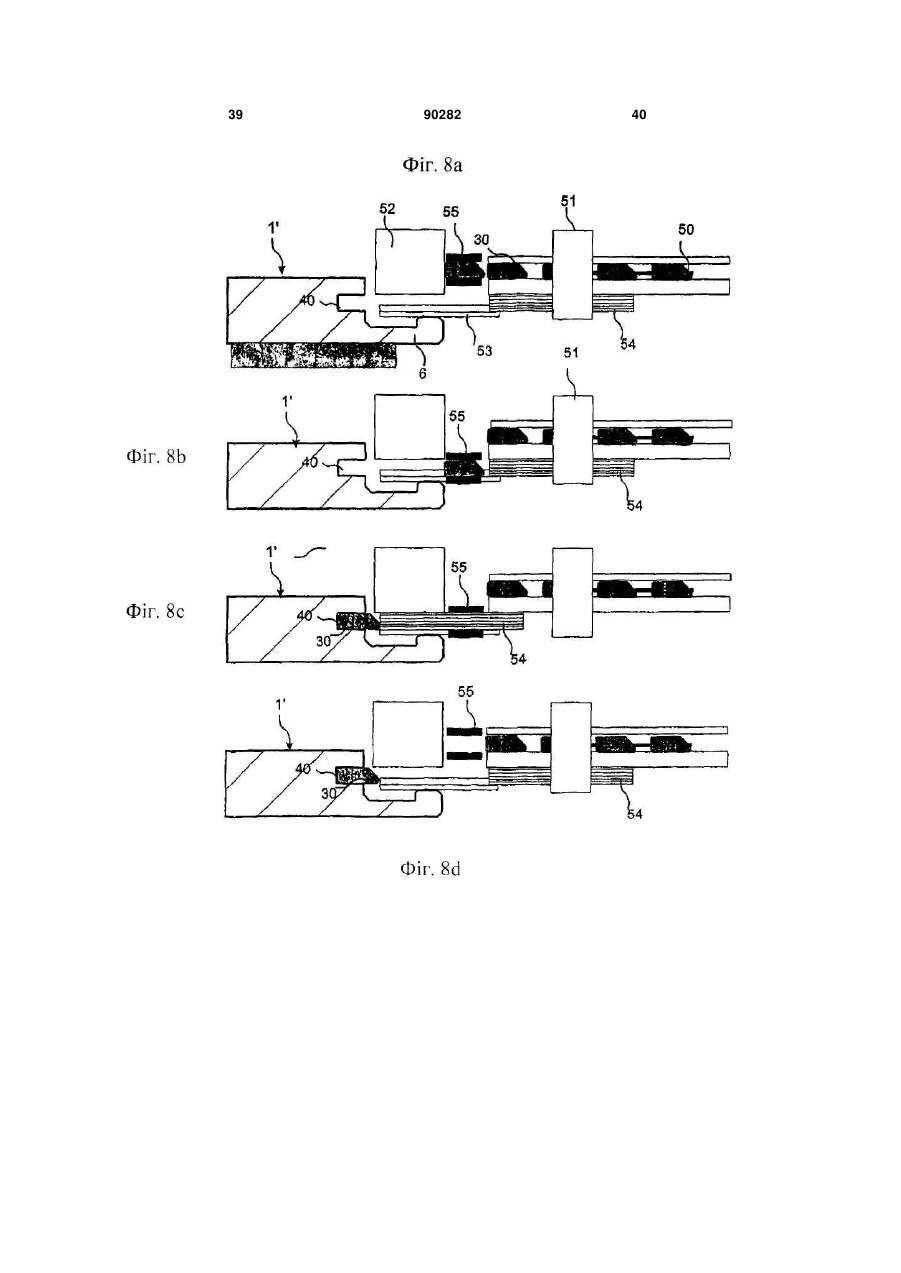

або подібний компонент, здатний створювати пружинний ефект. Ця секція 56 ковзання може бути вбудована в кромку мостини в утримуючий паз 40', який в цьому варіанті здійснення винаходу закруглений і має форму, подібну частині полотна дискової пилки. Оскільки утримуючий паз 40' сформований тільки в частині кромки короткої сторони, він може бути досить глибоким, і кромка все ж може мати достатню міцність. Переважна ознака цього варіанту здійснення винаходу полягає в тому, що найбільш глибока частина утримуючого паза 40' знаходиться лише в частині кромки. У протилежність іншим варіантам здійснення винаходу, утримуючий паз 40' не є паралельним кромці стику і не проходить по всій кромці. Звичайно, можливі інші конфігурації, і не виключений паралельний паз. На довгих і широких мостинах можуть використовуватися більш складні пристрої, оскільки на квадратний метр настилу підлоги потрібно тільки 2-4 елементи. Навіть при досить високій ціні за одиницю продукції, переваги складання по вертикалі істотні і можуть долати досить високу вартість з'єднувальної системи. Внаслідок того, що короткі сторони не дуже часто пиляють, можуть також використовуватися металеві елементи, і ці елементи можуть бути виконані таким чином, щоб їх можна було легко витягувати з мостини, якщо кромку короткої сторони необхідно пиляти. Для мостин шириною близько 20 см достатня гнучка вставка довжиною декілька сантиметрів, якщо вона розташована в середній частині короткої сторони приблизно в 6-9 см від кутової секції. Гнучка вставка також може бути виконана як один суцільний компонент, як описано стосовно вказаного вище варіанту здійснення винаходу, і товщиною лише близько 1 мм, і вона може використовуватися для з'єднання мостин товщиною, що зменшується до 4 мм. З'єднувальна система з гнучкою вставкою, яка відповідає варіантам здійснення винаходу, також дуже придатна для з'єднання більш товстих мостин товщиною близько 1015 мм, зокрема, мостин з деревини і ламінату. Паз 33, що забезпечує зміщення, і/або шпунтовий паз 20 можуть бути виконані з різних матеріалів і з'єднані як кромкова частина до серцевини. У розроблених дерев'яних настилах підлоги, наприклад, з пластинчатою серцевиною, кромкова частина може бути виконана, наприклад, з волокна високої щільності, фанери, пластмаси або особливо твердої деревини, які міцніше за матеріал серцевини. Ця окрема кромкова частина може бути закріплена між верхнім шаром і вирівнювальним шаром. Всі ознаки описаного вище варіанту здійснення винаходу можуть бути скомбіновані одна з одною або використані окремо. Гнучкі вставки можуть бути скомбіновані з усіма пазами, що забезпечують зміщення, або утримуючими пазами. З'єднувальні системи можуть використовуватися з будь-яким показаним стиком або мостиною. Система, яка відповідає показаній на Фіг.18, може, наприклад, використовуватися з мостинами, пока 90282 22 заними на Фіг.14a-14d. Вставка, показана на Фіг.7f, може також мати конфігурацію, показану на Фіг.7b, і вона може бути виконана так, щоб вона згиналася по довжині, причому це згинання частково підтримується еластичним матеріалом 38. Блокуючі смуги у всіх варіантах здійснення винаходу можуть бути виконані з окремого матеріалу або як суцільний елемент. Частина смуги 6 на Фіг.18 може бути видалена під пластмасовим елементом 56 для полегшення прикріплення до стику. На Фіг.18а-18с показані різні конфігурації гнучкої вставки. На Фіг.18а показаний один варіант здійснення винаходу з по суті синусоїдальною вставкою, яка містить два періоди і прямі частини в нижніх періодах і у верхніх періодах. Другий і третій варіанти містять два періоди з різними довжинами у верхніх періодах. Четвертий варіант містить один період, і п'ятий варіант містить один період, що включає асиметричний верхній період. Різні довжини періодів та асиметрія використовуються для полегшення з'єднання і зменшення опору. На Фіг.18b показаний варіант здійснення винаходу до видалення літників і з виїмками 66 у внутрішній частині, які підвищують гнучкість вставки. На Фіг.18с показаний варіант здійснення винаходу з різними радіусами на внутрішній частині R3, на фасці R2 і на зовнішній частині R1. На фігурі показано, що сумарна ширина TW вставки може змінюватися між положенням TWS, коли мостина не з'єднана, і положенням ΤWE, коли мостина з'єднана. У з'єднаному положенні в цьому варіанті здійснення винаходу вставка злегка стисла і заздалегідь натягнута і, таким чином, також демонструє іншу форму. У варіанті здійснення винаходу без прямої частини у верхньому періоді синусоїдальної вставки можна створювати більш високий ступінь попереднього натягнення, щонайменше, спочатку після встановлення, тобто в з'єднаному положенні, що може давати перевагу. Після закінчення деякого часу попереднє натягнення може зменшуватися. На Фіг.18d-18f показані варіанти, націлені на вирішення проблеми, коли мостину розрізають. В одному варіанті вставку замінюють іншою вставкою (див. Фіг.18d та 18f), яка коротше. В іншому варіанті (див. Фіг.18е) форма вставки пристосована так, що вставка може бути розрізана і все ж таки буде працювати. На Фіг.19а-19b показаний варіант виконання вставки з виїмками 63 різних конфігурацій. Виїмки протидіють ефекту усадки при формуванні і можуть також бути корисні для сприяння орієнтації вставки при маніпулюванні вставкою в зв'язку із закріпленням. Нижня частина вставки є придатним місцем для ідентифікаційного тексту або для контактної поверхні штовхача (наприклад, при витяганні вставки з форми), оскільки вона не змінює характеристик ковзання/зміщення вставки. На Фіг.19c-19d показано, як різні розміри вставки внаслідок виробничих допусків можуть бути компенсовані похилою поверхнею 64 на нижній поверхні зміщення вставки і похилою поверхнею 22 шпунтового паза, яка блокується вставкою. На Фіг.20a-20d показано, що вставки різних типів, довжин і в різній кількості можуть бути скомбіновані і закріплені в одному пазу, що забезпечує 23 зміщення. Перевага полягає в тому, що можуть використовуватися різні комбінації для одержання різної міцності і різних характеристик з'єднувальної системи, яка може бути пристосована до мостин різних типів. Використання декількох вставок може також допускати заміну вставок специфічних довжин для продукту (мостини). На Фіг.21а-21d показані варіанти здійснення винаходу з не безперервними пазами, що забезпечують зміщення. Не безперервний паз, що забезпечує зміщення, може бути виконаний за допомогою реверсивної головки 69, що вертикально переміщається, або створюватися за допомогою вставлення наповнювача 67 або вставлення і закріплення, наприклад, за рахунок тертя або за допомогою клею, роздільника 68. На Фіг.22а-22с показані варіанти виконання прямої або круглої заготовки вставок з літниками на одному або обох кінцях вставки. Заготовки можуть також використовуватися окремо, згідно з Фіг.22d. На Фіг.23a-23g показані різні варіанти виконання механічної з'єднувальної системи в комбінації з гнучкою вставкою. На Фіг.23а та 23b показаний один варіант виконання мостини з короткою стороною, показаною на Фіг.23а, і довгою стороною, показаною на Фіг.23b. На Фіг.23с показаний варіант здійснення винаходу, який неможливо демонтувати за допомогою повороту. На Фіг.23a-23d показаний варіант виконання паза, що забезпечує зміщення, з похилою верхньою поверхнею паза, що забезпечує зміщення, яка протидіє ефекту вологості, який стосується усадки і набухання мостини, і зменшує ризик затиснення вставки. На Фіг.24a-24g показані варіанти інструмента 100-103 для використання при демонтажі мостин з гнучкою вставкою. Інструмент містить частину 104, що захоплюється, і робочу частину 105, яка пристосована для розміщення в шпунтовому пазу або паз мостини, що забезпечує зміщення. В одному варіанті здійснення винаходу вставка стискується, коли інструмент 100 вставляють, і виштовхується з шпунтового паза. В іншому варіанті (Фіг.24d-24e) робоча частина 103 містить виступ або виїмку 106 на одному кінці інструмента, які виконані з можли 90282 24 вістю захоплення кінця вставки, переважно, забезпеченого виїмкою або виступом. Цей варіант інструмента витягує вставка. Для підвищення доступності до вставки інструмент може також містити зігнену частину і/або може бути виготовлений з пружного матеріалу, наприклад, пластмаси, що пружно згинається, або металу. Альтернативний варіант, для якого інструмент не потрібний (Фіг.24е), полягає в тому, що вставка має кінцеву частину, розташовану зовні від паза, що забезпечує зміщення, і шпунтового паза таким чином, що вона видна, коли мостини з’єднані. Кінцева частина пристосована для легкого захоплення і використання для витягнення вставки. Мостину з гнучкою вставкою можна також демонтувати з використанням звичайних способів, пристосованих для демонтажу мостин із звичайною негнучкою вставкою, наприклад, за допомогою повороту-повороту, повороту-ковзання, заскакування-ковзання або заскакування-повороту. Звичайно, може використовуватися спосіб виготовлення окремої вставки, яку вставляють в паз, для економії матеріалу і поліпшення характеристик тертя, навіть якщо вставка не гнучка або така, що не зміщається. Способи і принцип можуть також використовуватися спільно з гнучкою вставкою, яка може згинатися по вертикалі вгору і/або вниз при з'єднанні. Можуть також використовуватися V-подібні або U-подібні секції, у яких зовнішня або внутрішня частина гнучка і які можуть допускати по суті горизонтальний рух, щонайменше, частини секції під час вертикального складання для блокування мостин у вертикальному напрямку згідно з тим самим базовим принципом, як і для описаної вище гнучкої вставки. Система може використовуватися для з'єднання керамічної профільованої плитки, що укладається на стіну. Плитки можуть з'єднуватися одна з одною і з блокуючим елементом, прикріпленим до стіни. Гнучка вставка, який відповідає винаходу, може використовуватися без блокуючої смуги для здійснення тільки блокування по вертикалі. 25 90282 26 27 90282 28 29 90282 30 31 90282 32 33 90282 34 35 90282 36 37 90282 38 39 90282 40 41 90282 42 43 90282 44 45 90282 46 47 90282 48 49 90282 50 51 90282 52 53 90282 54 55 90282 56 57 90282 58 59 90282 60
