Прес для вставки фурнітури і пробивання отворів

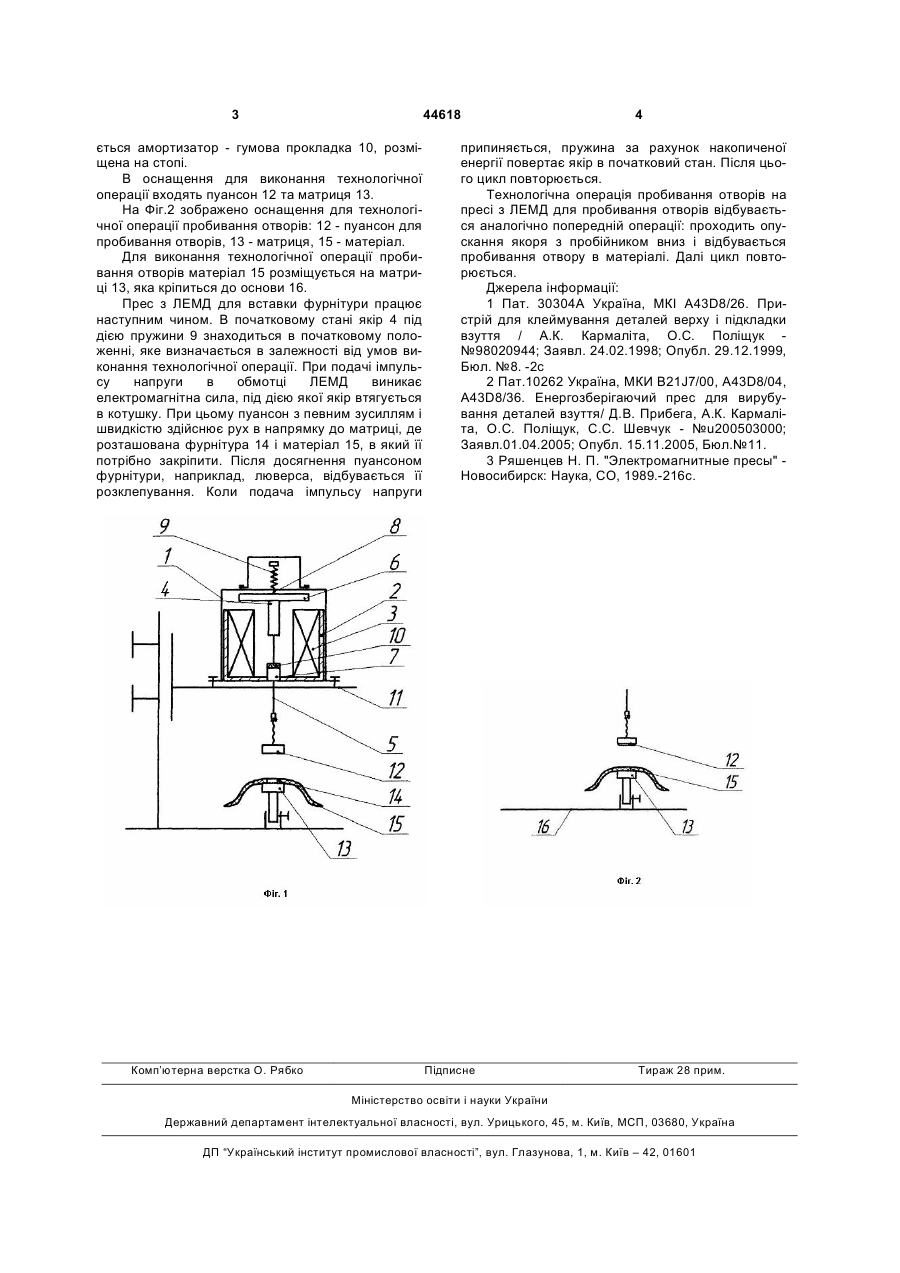

Прес для вставки фурнітури і пробивання отворів, що містить плиту з закріпленим на ній електрообладнанням та пуансоном і основу, на якій розташовані матриця з матеріалом, який відрізняється тим, що як привод використовують лінійний електромагнітний двигун з комбінованим якорем та стопом. (19) (21) u200904065 (22) 27.04.2009 (24) 12.10.2009 (46) 12.10.2009, Бюл.№ 19, 2009 р. (72) ПОЛІЩУК ОЛЕГ СТЕПАНОВИЧ, ПРИБЕГА ДМИТРО ВОЛОДИМИРОВИЧ, ГУРСЬКА СВІТЛАНА ВАСИЛІВНА (73) ХМЕЛЬНИЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ 3 44618 ється амортизатор - гумова прокладка 10, розміщена на стопі. В оснащення для виконання технологічної операції входять пуансон 12 та матриця 13. На Фіг.2 зображено оснащення для технологічної операції пробивання отворів: 12 - пуансон для пробивання отворів, 13 - матриця, 15 - матеріал. Для виконання технологічної операції пробивання отворів матеріал 15 розміщується на матриці 13, яка кріпиться до основи 16. Прес з ЛЕМД для вставки фурнітури працює наступним чином. В початковому стані якір 4 під дією пружини 9 знаходиться в початковому положенні, яке визначається в залежності від умов виконання технологічної операції. При подачі імпульсу напруги в обмотці ЛЕМД виникає електромагнітна сила, під дією якої якір втягується в котушку. При цьому пуансон з певним зусиллям і швидкістю здійснює рух в напрямку до матриці, де розташована фурнітура 14 і матеріал 15, в який її потрібно закріпити. Після досягнення пуансоном фурнітури, наприклад, люверса, відбувається її розклепування. Коли подача імпульсу напруги Комп’ютерна верстка О. Рябко 4 припиняється, пружина за рахунок накопиченої енергії повертає якір в початковий стан. Після цього цикл повторюється. Технологічна операція пробивання отворів на пресі з ЛЕМД для пробивання отворів відбувається аналогічно попередній операції: проходить опускання якоря з пробійником вниз і відбувається пробивання отвору в матеріалі. Далі цикл повторюється. Джерела інформації: 1 Пат. 30304А Україна, МКІ А43D8/26. Пристрій для клеймування деталей верху і підкладки взуття / А.К. Кармаліта, О.С. Поліщук №98020944; Заявл. 24.02.1998; Опубл. 29.12.1999, Бюл. №8. -2с 2 Пат.10262 Україна, МКИ B21J7/00, A43D8/04, A43D8/36. Енергозберігаючий прес для вирубування деталей взуття/ Д.В. Прибега, А.К. Кармаліта, О.С. Поліщук, С.С. Шевчук - №u200503000; Заявл.01.04.2005; Опубл. 15.11.2005, Бюл.№11. 3 Ряшенцев Н. П. "Электромагнитные пресы" Новосибирск: Наука, СО, 1989.-216с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
