Способи і пристрої для обробки проміжків вимірювання в системі бездротового зв’язку

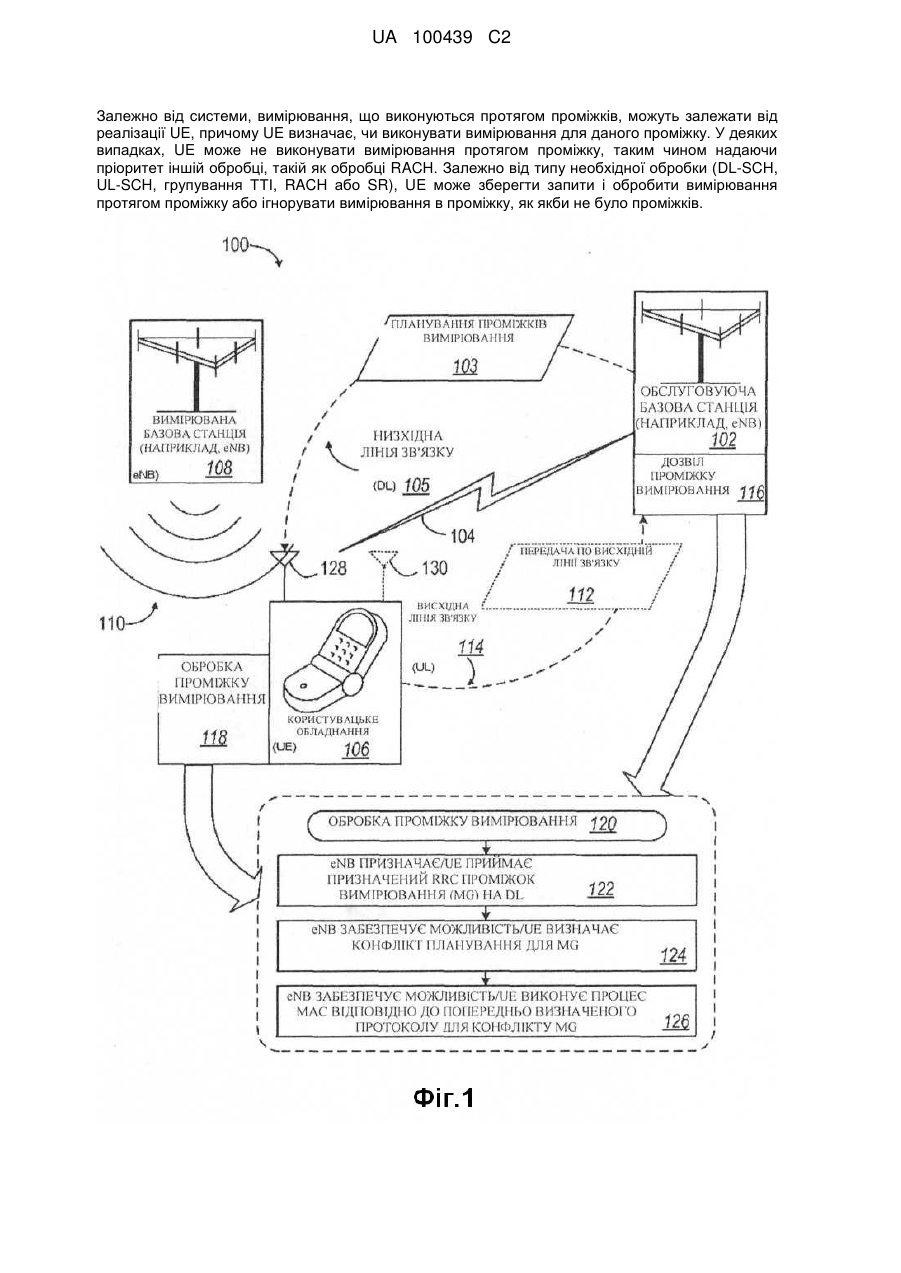

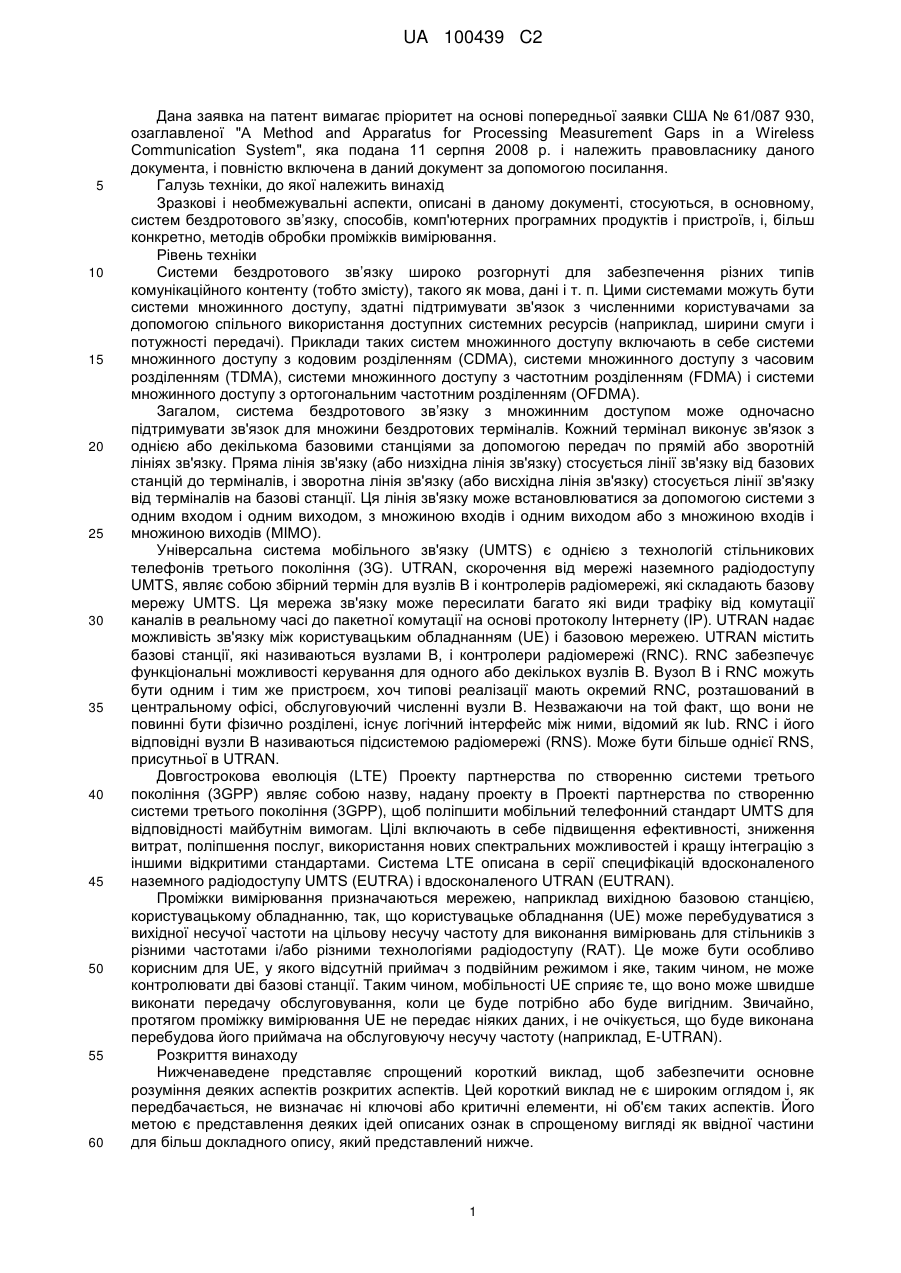

Реферат: У системі бездротового зв'язку забезпечується користувацьке обладнання (UE), один або декілька наборів правил забезпечуються для UE для виконання обробки протягом проміжку вимірювання. У деяких аспектах вимірювання в проміжку може ігноруватися. У деяких аспектах обробка зберігається і виконується пізніше у часі, і виконуються вимірювання проміжку. UA 100439 C2 (12) UA 100439 C2 Залежно від системи, вимірювання, що виконуються протягом проміжків, можуть залежати від реалізації UE, причому UE визначає, чи виконувати вимірювання для даного проміжку. У деяких випадках, UE може не виконувати вимірювання протягом проміжку, таким чином надаючи пріоритет іншій обробці, такій як обробці RACH. Залежно від типу необхідної обробки (DL-SCH, UL-SCH, групування ТТІ, RACH або SR), UE може зберегти запити і обробити вимірювання протягом проміжку або ігнорувати вимірювання в проміжку, як якби не було проміжків. UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент вимагає пріоритет на основі попередньої заявки США № 61/087 930, озаглавленої "А Method and Apparatus for Processing Measurement Gaps in а Wireless Communication System", яка подана 11 серпня 2008 р. і належить правовласнику даного документа, і повністю включена в даний документ за допомогою посилання. Галузь техніки, до якої належить винахід Зразкові і необмежувальні аспекти, описані в даному документі, стосуються, в основному, систем бездротового зв’язку, способів, комп'ютерних програмних продуктів і пристроїв, і, більш конкретно, методів обробки проміжків вимірювання. Рівень техніки Системи бездротового зв’язку широко розгорнуті для забезпечення різних типів комунікаційного контенту (тобто змісту), такого як мова, дані і т. п. Цими системами можуть бути системи множинного доступу, здатні підтримувати зв'язок з численними користувачами за допомогою спільного використання доступних системних ресурсів (наприклад, ширини смуги і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA) і системи множинного доступу з ортогональним частотним розділенням (OFDMA). Загалом, система бездротового зв’язку з множинним доступом може одночасно підтримувати зв'язок для множини бездротових терміналів. Кожний термінал виконує зв'язок з однією або декількома базовими станціями за допомогою передач по прямій або зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій до терміналів, і зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів на базові станції. Ця лінія зв'язку може встановлюватися за допомогою системи з одним входом і одним виходом, з множиною входів і одним виходом або з множиною входів і множиною виходів (MIMO). Універсальна система мобільного зв'язку (UMTS) є однією з технологій стільникових телефонів третього покоління (3G). UTRAN, скорочення від мережі наземного радіодоступу UMTS, являє собою збірний термін для вузлів В і контролерів радіомережі, які складають базову мережу UMTS. Ця мережа зв'язку може пересилати багато які види трафіку від комутації каналів в реальному часі до пакетної комутації на основі протоколу Інтернету (IP). UTRAN надає можливість зв'язку між користувацьким обладнанням (UE) і базовою мережею. UTRAN містить базові станції, які називаються вузлами В, і контролери радіомережі (RNC). RNC забезпечує функціональні можливості керування для одного або декількох вузлів В. Вузол В і RNC можуть бути одним і тим же пристроєм, хоч типові реалізації мають окремий RNC, розташований в центральному офісі, обслуговуючий численні вузли В. Незважаючи на той факт, що вони не повинні бути фізично розділені, існує логічний інтерфейс між ними, відомий як Iub. RNC і його відповідні вузли В називаються підсистемою радіомережі (RNS). Може бути більше однієї RNS, присутньої в UTRAN. Довгострокова еволюція (LTE) Проекту партнерства по створенню системи третього покоління (3GPP) являє собою назву, надану проекту в Проекті партнерства по створенню системи третього покоління (3GPP), щоб поліпшити мобільний телефонний стандарт UMTS для відповідності майбутнім вимогам. Цілі включають в себе підвищення ефективності, зниження витрат, поліпшення послуг, використання нових спектральних можливостей і кращу інтеграцію з іншими відкритими стандартами. Система LTE описана в серії специфікацій вдосконаленого наземного радіодоступу UMTS (EUTRA) і вдосконаленого UTRAN (EUTRAN). Проміжки вимірювання призначаються мережею, наприклад вихідною базовою станцією, користувацькому обладнанню, так, що користувацьке обладнання (UE) може перебудуватися з вихідної несучої частоти на цільову несучу частоту для виконання вимірювань для стільників з різними частотами і/або різними технологіями радіодоступу (RAT). Це може бути особливо корисним для UE, у якого відсутній приймач з подвійним режимом і яке, таким чином, не може контролювати дві базові станції. Таким чином, мобільності UE сприяє те, що воно може швидше виконати передачу обслуговування, коли це буде потрібно або буде вигідним. Звичайно, протягом проміжку вимірювання UE не передає ніяких даних, і не очікується, що буде виконана перебудова його приймача на обслуговуючу несучу частоту (наприклад, E-UTRAN). Розкриття винаходу Нижченаведене представляє спрощений короткий виклад, щоб забезпечити основне розуміння деяких аспектів розкритих аспектів. Цей короткий виклад не є широким оглядом і, як передбачається, не визначає ні ключові або критичні елементи, ні об'єм таких аспектів. Його метою є представлення деяких ідей описаних ознак в спрощеному вигляді як ввідної частини для більш докладного опису, який представлений нижче. 1 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з одним або декількома аспектами і відповідним їх розкриттям, різні аспекти описуються в зв'язку з проміжками вимірювання, призначеними і оброблюваними для користувацького обладнання для ідентифікації і вимірювання стільників з різними частотами і/або різними RAT. У одному з аспектів забезпечується спосіб для обробки проміжку вимірювання за допомогою прийому призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту, визначення конфлікту планування для відповідності з проміжком вимірювання і виконання процесу керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. У іншому аспекті забезпечується щонайменше один процесор для обробки проміжку вимірювання. Перший модуль приймає призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Другий модуль визначає конфлікт планування для відповідності з проміжком вимірювання. Третій модуль виконує процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. У додатковому аспекті забезпечується комп'ютерний програмний продукт для обробки проміжку вимірювання. Машиночитаний носій містить перший набір кодів, що спонукає комп'ютер приймати призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Другий набір кодів спонукає комп'ютер визначати конфлікт планування для відповідності з проміжком вимірювання. Третій набір кодів спонукає комп'ютер виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. У іншому додатковому аспекті забезпечується пристрій для обробки проміжку вимірювання. Забезпечується засіб для прийому призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Забезпечується засіб для визначення конфлікту планування для відповідності з проміжком вимірювання. Забезпечується засіб для виконання процесу керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. У додатковому аспекті забезпечується пристрій для обробки проміжку вимірювання. Приймач приймає призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Обчислювальна платформа визначає конфлікт планування для відповідності з проміжком вимірювання. Обчислювальна платформа виконує процес керування доступом до середовища передачі (MAC), за допомогою передавача і приймача, відповідно до протоколу, попередньо визначеного для конфлікту планування. У ще одному аспекті забезпечується спосіб призначення проміжку вимірювання за допомогою передачі призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту, і забезпечення можливості користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. У ще іншому аспекті забезпечується щонайменше один процесор для призначення проміжку вимірювання. Перший модуль передає призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Другий модуль забезпечує можливість користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. У ще додатковому аспекті забезпечується комп'ютерний програмний продукт для призначення проміжку вимірювання. Машиночитаний носій містить перший набір кодів, що спонукає комп'ютер передавати призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Другий набір кодів спонукає комп'ютер забезпечувати можливість користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. 2 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 У ще іншому додатковому аспекті забезпечується пристрій для призначення проміжку вимірювання. Забезпечується засіб для передачі призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Забезпечується засіб для забезпечення можливості користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. У ще додатковому аспекті забезпечується пристрій для призначення проміжку вимірювання. Передавач передає призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Обчислювальна платформа забезпечує можливість користувацькому обладнанню, за допомогою передавача і приймача, визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. Для здійснення вищеописаних цілей і цілей, що їх стосуються, один або декілька аспектів включають ознаки, повністю описані нижче в даному документі і конкретно вказані в формулі винаходу. Нижченаведений опис і прикладені креслення детально викладають деякі ілюстративні аспекти винаходу і вказують декілька, але не всі, з різних шляхів, якими можуть застосовуватися принципи цих аспектів. Інші переваги і нові ознаки стануть очевидні з подальшого докладного опису, що розглядається разом з кресленнями, а описані тут аспекти винаходу, як передбачається, включають в себе всі такі аспекти і їх еквіваленти. Короткий опис креслень Ознаки, суть і переваги даного розкриття стануть більш очевидні з докладного опису, викладеного нижче при розгляді разом з кресленнями, на яких подібні позиції визначають відповідним чином по всіх кресленнях, і на яких: Фіг. 1 ілюструє блок-схему системи зв'язку, в якій базова станція призначає проміжки вимірювання, які обробляються користувацьким обладнанням для перемикання з вихідної на цільову несучу частоту. Фіг. 2А-2С ілюструють блок-схему методології або послідовності операцій для розгляду конфліктів планування, виникаючих від призначених проміжків вимірювання. Фіг. 3 ілюструє схему системи бездротового зв’язку з множинним доступом згідно з одним аспектом для обробки проміжків вимірювання. Фіг. 4 ілюструє схематичну блок-схему системи зв'язку для обробки проміжків вимірювання. Фіг. 5 ілюструє блок-схему базової станції і користувацького обладнання для призначення і обробки, відповідно, проміжків вимірювання. Фіг. 6А-6G ілюструють блок-схему методології або послідовності операцій для обробки проміжків вимірювання. Фіг. 7 ілюструє блок-схему системи, що містить логічне групування електричних компонентів для обробки проміжків вимірювання. Фіг. 8 ілюструє блок-схему системи, що містить логічне групування електричних компонентів для призначення проміжків вимірювання. Фіг. 9 ілюструє блок-схему системи, що містить засіб для обробки проміжків вимірювання. Фіг. 10 ілюструє блок-схему системи, що містить засіб для призначення проміжків вимірювання. Здійснення винаходу У системі бездротового зв’язку існують попередньо визначені проміжки вимірювання (частина у часі, коли UE виконує попередньо визначене в передачі, причому UE виконує попередньо визначені проміжки вимірювання. Залежно від бездротової системи, частота проміжків змінюється. Однак деякі інші функції, які є динамічними, можуть конфліктувати з відомими проміжками, наприклад, обробка каналу довільного доступу (RACH), обробка з використанням схеми гібридного автоматичного запиту на повторення передачі (HARQ) або передача під час згрупованих інтервалів часу передачі (TTI) (наприклад, 4 TTI для даного моменту часу). Згідно з деякими аспектами забезпечується один або декілька наборів правил, щоб UE виконувало обробку протягом проміжку вимірювання. У деяких аспектах вимірювання проміжку може ігноруватися. У деяких аспектах обробка зберігається і виконується пізніше у часі, а вимірювання проміжку виконуються. Залежно від системи, вимірювання, виконувані протягом проміжків, можуть залежати від реалізації UE, причому UE визначає, чи виконувати вимірювання для даного проміжку. У деяких випадках UE може не виконувати вимірювання протягом проміжку, тим самим надаючи пріоритет іншій обробці, такій як обробка RACH. 3 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 Залежно від типу необхідної обробки (спільно використовуваний канал низхідної лінії зв'язку (DL-SCH), спільно використовуваний канал висхідної лінії зв'язку (UL-SCH), групування TTI, RACH або запит на обслуговування (SR) - див. додаток), UE може зберігати запити і обробляти вимірювання протягом проміжку або ігнорувати вимірювання в проміжку, як якби проміжків не було. У ілюстративному аспекті проміжки вимірювання існують для стану приєднаного керування радіоресурсами (RRC) (RRC_CONNECTED), щоб UE ідентифікувало і вимірювало стільники з різними частотами і/або різними RAT (технологіями радіодоступу). Звичайно протягом проміжків вимірювання (контролювання) UE заборонено передавати які-небудь дані і не очікується настроювання його приймача на вихідну (наприклад, обслуговуючу E-UTRAN) несучу частоту. Проміжки вимірювання можуть запитуватися UE або призначатися eNB у відповідь на деяку подію вимірювання. Аспекти, описані в даному документі, передбачають, що проміжки конфігуруються; UE потрібна більшість з них для виконання вимірювання. Тому, немає необхідності мати правила для поліпшення робочих характеристик, коли UE не треба виконувати вимірювання протягом проміжку вимірювання. Щоб гарантувати, що проміжки вимірювання конфігуруються тільки тоді, коли розкривається дійсно необхідний один з варіантів нижче. Наприклад, якщо ініціюється eNB, тоді UE повинно бути здатне указати (як можливість): "ніколи не надавайте мені проміжки, вони мені не потрібні". У приєднаному режимі проміжки вимірювання можуть ініціюватися eNB, аналогічне UMTS. Деякий параметр може визначати для кожної підтримуваної смуги E-UTRA, чи необхідні проміжки вимірювання для виконання вимірювань на всіх інших підтримуваних смугах радіочастот E-UTRA і на всіх комбінаціях підтримувана RAT/смуга. Альтернативно або на доповнення, якщо проміжки вимірювання ініціюються UE, UE може запитати проміжки тільки тоді, коли це необхідно. Що стосується спільно використовуваних каналів низхідної лінії зв'язку (DL-SCH), які розподіляються динамічно, DL-SCH, який відбувається (тобто відбувається передача по ньому) якраз перед вимірюванням, викликає конфлікт зворотного зв'язку підтвердження прийому (ACK)/негативного підтвердження прийому (NAK) з вимірюванням. У одному з аспектів описуються зразкові правила для даного випадку. UE може обробляти DL-SCH, що приймається перед вимірюванням (буферизувати дані HARQ). UE не відправляє ACK/NAK під час вимірювання (тобто після виконання RRC з обробкою конфігурації проміжку). MAC було повідомлено про проміжки. UE не відправляє ACK/NAK. UE може бути підготовлене для виконання подальших неадаптивних повторних передач для цього процесу (стан HARQ). Під час вимірювання UE не обробляє DL-SCH і не відправляє ACK/NAK висхідної лінії зв'язку (UL), оскільки eNB, що використовує фізичний канал керування низхідної лінії зв'язку (PDCCH) протягом проміжку вимірювання, являє собою помилковий випадок. Що стосується напівпостійного розподілу, в одному з аспектів, напівпостійне призначення низхідної лінії зв'язку (DL) застосовується тільки до перших передач. По визначенню UE не треба обробляти напівпостійне призначення DL, яке відбувається протягом проміжку вимірювання. eNB може вимагати повторний розподіл цього ресурсу DL-SCH і ACK/NAK UL для іншого UE. Ця ж сама поведінка може бути як для описаного, так і для динамічного DL-SCH. Якщо бути точним, DL-SCH напівпостійного планування (SPS), який відбувається якраз перед проміжком вимірювання, викликає конфлікт зворотного зв'язку ACK/NAK з вимірюванням. UE обробляє DL-SCH з SPS, що приймається перед вимірюванням. UE не відправляє ACK/NAK під час вимірювання. UE має бути підготовлене до виконання неадаптивних повторних передач для цього процесу. Для випадку, в якому DL-SCH з SPS відбувається під час вимірювання, UE не має DL-SCH з SPS, не відправляє ACK/NAK UL. HARQ, однак, поводиться так, як якби було прийняте надання DL-SCH, і очікує повторної передачі DL-SCH. Навіть протягом проміжку, надання SPS, що не приймається, перекидає біт NDI (індикатор нових даних). Якщо це буде так, відбувається віртуальне надання SPS протягом проміжку. У зв'язку з вищенаведеним, випадки SPS не повинні зсуватися через проміжки вимірювання. Що стосується динамічного розподілу каналу(ів) синхронізації висхідної лінії зв'язку (ULSCH), в одному з аспектів, PDCCH для надання висхідної лінії зв'язку відбувається за 3 мс до передачі UL-SCH. Тому, можна приймати надання висхідної лінії зв'язку перед проміжком, вказуючи, що надання дійсне протягом проміжку. За допомогою прийому надання UL-SCH за 3 мс або менше до проміжку, легше зібрати пакет і уникнути різної поведінки через наступний проміжок або його відсутність. Збирання пакета може відбуватися з подальшим пропуском передачі, оскільки L1 відбудовується. Можна вважати UL-SCH таким, що переданий і одержав NAK (тобто, аналогічно неадаптивній повторній передачі). Може використовуватися правило, що, якщо UE пропускає першу передачу 4 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 UL-SCH через проміжок вимірювання, тоді треба відміняти надання і розглядати UL-SCH, як такий, що має NAK (тобто, неадаптивна повторна передача). У одному з аспектів, для надання UL-SCH протягом проміжку, UE не приймає надання UL протягом проміжку вимірювання. UE не передає по фізичному спільно використовуваному каналу висхідної лінії зв'язку (PUSCH) протягом проміжку вимірювання. Неадаптивні повторні передачі, що конфліктують з проміжком вимірювання, відміняються і розглядаються як такі, що мають NAK. UE відновлює повторну передачу при наступній можливості. Якщо ACK/NAK DL не може бути прийняте через проміжок вимірювання, UE працює так, як якби приймалося ACK. PDCCH може використовуватися для відновлення повторних передач. Що стосується напівпостійного розподілу, то напівпостійне планування (SPS) UL застосовується до першої передачі UL, а також до синхронних повторних передач UL. eNB може бути потрібний повторний розподіл напівпостійно розподіленого ресурсу UL-SCH, протягом проміжку вимірювання, для іншого UE, і може знати, що UE в проміжку не буде ніколи його використовувати. У ілюстративному аспекті, UE не продовжує з напівпостійним UL-SCH нову передачу, яка відбувається протягом проміжку вимірювання, а збирається протокольна одиниця обміну (PDU) MAC, передача пропускається, і UL-SCH розглядається, як такий, що має NAK, запускаючи неадаптивну передачу UL. Підсумовуючи UL-SCH, UE може ніколи не приймати PDCCH протягом проміжку вимірювання; всі передачі, які відбуваються протягом проміжку вимірювання, припиняються і розглядаються як такі, що мають NAK (наприклад, SPS якраз перед проміжком, SPS протягом проміжку, динамічне надання для першої передачі або повторна передача якраз перед проміжком, неадаптивна повторна передача протягом проміжку). Що стосується групування TTI на висхідній лінії зв'язку (UL), розглянемо три випадки. Поперше, якщо кінець групи TTI конфліктує з проміжком вимірювання і, таким чином, те ж робить зворотний зв'язок ACK/NAK, тоді початок групи TTI передається з припиненим конфліктуючим кінцем групи TTI. UE працює так, як якби приймалося ACK (припинення). (Альтернативно, UE може розглядати його як такий, що має NAK.) PDCCH може використовуватися для відновлення. Коли початок групи TTI конфліктує з проміжком вимірювання, UE передає кінець групи TTI і шукає фактичний зворотний зв'язок ACK/NAK, оскільки UE може бачити її. Коли вся група конфліктує з проміжком вимірювання, UE припиняє всю групу TTI і розглядає її як таку, що має NAK. Згідно з правилами UL-SCH вище, всі передачі, які конфліктують з проміжком, відміняються і передається будь-яка частина групи (наприклад, початок, кінець), яка не перекривається з проміжком. В ілюстративному аспекті, зворотний зв'язок ACK/NAK DL відправляється відносно останнього TTI групи. Наприклад, якщо група TTI має чотири (4) підкадри, синхронізація ACK/NAK виконується відносно четвертого підкадру, незалежно від того, передається чи ні четвертий підкадр. Що стосується керування доступом до середовища передачі (MAC), що вимагає використання процедур каналу довільного доступу (RACH) протягом проміжку вимірювання, загалом, UE може автономно використовувати спільно використовуваний ресурс фізичного каналу довільного доступу (PRACH) в будь-який момент часу. У ілюстративному сценарії, коли UE має звіт про вимірювання для відправлення, зокрема, додаткові вимірювання можуть більше не вимагатися і переважним буде відправлення звіту про вимірювання без затримки. Наприклад, в результаті звіту може запускатися передача обслуговування. Альтернативно, в деяких реалізаціях може бути простіше заборонити використання PRACH протягом проміжків вимірювання, хоч це може створити проблеми в деяких ситуаціях. У зразковій реалізації, таким чином, може бути переважним дозволити автономність UE відносно використання PRACH протягом проміжку вимірювання. Якщо приєднаний стан RRC встановлюється повторно, перевибираючи цей же стільник, UE може вигідно зберігати чи ні конфігурацію вимірювання. Це також може створювати проблеми, якщо проміжок вимірювання має пріоритет відносно надходження даних по висхідній лінії зв'язку. У деяких аспектах, UE може бути потрібне використання RACH протягом проміжку вимірювання або, альтернативно, затримка вимірювання по пріоритету RACH. За допомогою забезпечення переваги RACH, що відбувається, над проміжком вимірювання, приєднане UE, сконфігуроване з проміжками вимірювання, може забезпечувати завершення процедури. Сприяння роботі eNB є корисним, коли SR не призначений. UE може ініціювати RACH перед наступним проміжком вимірювання. UE, як очікується, не "шукає" наступні проміжки перед виконанням автономних передач. Зокрема, розглянемо випадок, коли повідомлення 2, повідомлення 3 або повідомлення 4 конфліктують з проміжком вимірювання. Для повідомлення 5 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 2 (відповідь довільного доступу (RAR)) наслідком, якщо воно буде пропущене, може бути те, що UE буде повторно передавати PRACH при наступній можливості, після закінчення вікна відповіді RAR, генеруючи додаткове навантаження RACH і RAR. Для повідомлення 3 (перше повідомлення UL-SCH) зазначимо, що оснований на змаганні RACH eNB не знає, якому часовому ідентифікатору стільникової радіомережі (C-RNTI) видається це надання, тому eNB не може уникнути конфліктів MSG3 з проміжками вимірювань. Розглянемо, що UE приймає RAR, який планує першу передачу (TX) UL протягом проміжку, в якому UE може залишатися або таким, що вимірює, або таким, що передає, або може бути переведене на передачу повідомлення 3, або переведене на виконання вимірювання. Якщо відбудеться останнє, eNB не знає, чи не здійснювало UE передачу через проміжок. eNB може відправити NAK у відповідь на цю передачу, запускаючи неадаптивну передачу. Вважається небажаним задавати, що, коли пропускається перша передача, вона розглядається як така, що має NAK, а після цього ідуть неадаптивні повторні передачі. (Однак зазначимо, що для окремого випадку повинен бути призначений SR.) eNB може запускати адаптивну передачу. Це може в деякій мірі ускладнювати реалізацію eNB, якщо UE виконує вимірювання. У зразковому аспекті UE може виконувати вимірювання, навіть якщо відбувається RACH, а також UE може відповідати на RACH. Для повідомлення 4 (повідомлення дозволу (або завершення) змагання) розглянемо, що до того часу, коли MSG4 передається для UE, яке приєднане і має проміжки вимірювання, eNB може уникнути відправлення MSG4 протягом проміжку. Зазначимо, що таймер дозволу змагання може бути вибраний відповідним чином. Якщо RACH, що відбувається, має переважне значення над вимірюваннями, то це може забезпечувати кращі робочі характеристики системи. Що стосується передбачуваних проміжків вимірювання перед ініціюванням RACH, якщо альтернативним проміжкам вимірювання наданий пріоритет над RACH, тоді UE може мати перевагу в результаті взяття до уваги наступних проміжків вимірювання перед ініціюванням RACH. Зокрема, якщо вікно RAR частково перекривається проміжком вимірювання, або вікно передачі повідомлення 3 перекривається проміжком, UE може бути потрібно затримати передачу PRACH. Що стосується запитів на обслуговування (SR), в одному з аспектів, розглянемо UE, що використовує SR протягом проміжку вимірювання, який забезпечує можливість для UE, які не мають необхідності використовувати проміжок вимірювання, а мають трафік висхідної лінії зв'язку, що очікує обробки, відправляти запит на трафік UL. eNB може відреагувати на SR за допомогою або планування UE після завершення проміжку, або інтерпретації, що UE, яке використовує SR протягом проміжку вимірювання, має на увазі, що UE відмінило потребу в цьому вимірюванні. UL і DL з цього моменту можуть плануватися. Альтернативно розглянемо, що UE не використовує SR протягом проміжку вимірювання з необхідною втратою гнучкості UE, але може в цьому випадку затримати SR до завершення вимірювання. У ілюстративній реалізації, що стосується аспектів, які стосуються L1, для специфікації проміжків вимірювання для вимірювань різних RAT і різних частот в E-UTRA, єдиний проміжок вимірювання тривалістю 6 мс може періодично "плануватися" (наприклад, до одного проміжку вимірювання кожні 10 мс). Що стосується розташування проміжку вимірювання, проміжок вимірювання складається з множини підкадрів і може бути вирівняний з синхронізацією підкадрів DL на UE. Що стосується роботи UE для передач, що перекриваються з проміжком вимірювання, то UE не передає повторно по PUSCH в підкадрі, в якому він сконфігурований на виконання вимірювання. Нижче різні аспекти описуються з посиланням на креслення. У нижченаведеному описі, для цілей пояснення, викладаються численні конкретні подробиці для забезпечення повного розуміння одного або декількох аспектів. Може бути очевидним, однак, що різні аспекти можуть бути здійснені на практиці без цих конкретних подробиць. У інших випадках, загальновідомі конструкції і пристрої показані у вигляді блок-схеми, щоб сприяти опису цих аспектів. Для початку, як зображено на фіг. 1, система 100 зв'язку з базової станції, зображеної у вигляді вдосконаленого базового вузла (eNB) 102, передає планування 103 проміжків вимірювання по ефірній лінії 104 зв'язку (OTA) на користувацьке обладнання (UE) 106. У ілюстративному аспекті, проміжки вимірювання, існуючі для стану RRC_CONNECTED для UE 106, використовуються для вимірювання стільника з різними частотами і/або з різними технологіями радіодоступу (RAT), зображеного у вигляді цільового eNB 108. Вигідно, якщо виключається спрощений підхід перекриття для запобігання постійній непередачі вихідним eNB 102 будь-яких даних протягом проміжку вимірювання і необхідності перебудови UE 106 на цільову несучу частоту 110 для цільового eNB 108. Проміжки вимірювання конфігуруються за допомогою керування радіоресурсами (RRC), і, в деяких аспектах, RRC може задавати 6 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 максимальний час обробки для цієї процедури. У одному з аспектів, керування доступом до середовища передачі (MAC) конфігурується за допомогою RRC з проміжками вимірювання в будь-який момент часу до максимального часу обробки, і, тому, eNB 102 грає роль в забезпеченні ефективного використання проміжків вимірювання. Зокрема, в деяких випадках виконуються відповідні вимірювання, і відповідні передачі 112 по висхідній лінії зв'язку передаються/приймаються, відповідно, по висхідній лінії 114 зв'язку. Зокрема, компонент 116 забезпечення можливості проміжку вимірювання вихідного eNB 102 і компонент 118 обробки проміжку вимірювання UE 106 діють спільно для виконання методології або послідовності операцій 120 для призначення/обробки проміжків вимірювання. На етапі 122 eNB призначає, а UE приймає, призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання, для перебудови з вихідної несучої частоти на цільову несучу частоту. eNB забезпечує можливість для, і UE визначає конфлікт планування для відповідності з проміжком вимірювання (етап 124), і виконує процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування (етап 126). Таким чином, UE 106, яке має один доступний приймач-передавач (наприклад, Tx, Rx) 128 і не є дворежимним пристроєм, як показано в позиції 130, може виконувати відповідне використання планування 103 проміжків вимірювання. На фіг. 2А методологія або послідовність операцій 200 зображена для конкретних прикладів для розгляду конфліктів планування, виникаючих від призначених проміжків вимірювання. На етапі 202, якщо визначається, що конфлікт планування виникає від спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед проміжком вимірювання, що вказує зворотний зв'язок підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку, що відбувається протягом проміжку вимірювання, тоді процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою обробки спільно використовуваного каналу низхідної лінії зв'язку, що приймається перед проміжком вимірювання, і буферизації даних зворотного зв'язку ACK/NAK (етап 204). Попереджується відправлення зворотного зв'язку ACK/NAK протягом проміжку вимірювання (етап 206). Виконується підготовка для повторної передачі після проміжку вимірювання відповідно до зворотного зв'язку ACK/NAK (етап 208). На етапі 210 визначається, що конфлікт планування виникає від спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається протягом проміжку вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою пропускання обробки фізичних каналів даних і керування протягом проміжку вимірювання (етап 212) і пропускання відправлення відповідного зворотного зв'язку ACK/NAK висхідної лінії зв'язку (етап 214). На етапі 216 визначається, що конфлікт планування виникає від напівпостійного розподілу спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед проміжком вимірювання, що вказує зворотний зв'язок підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку, що відбувається протягом проміжку вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою обробки спільно використовуваного каналу низхідної лінії зв'язку, що приймається перед проміжком вимірювання, і буферизації даних зворотного зв'язку ACK/NAK (етап 218). Попереджується відправлення зворотного зв'язку ACK/NAK протягом проміжку вимірювання (етап 220). Виконується підготовка для повторної передачі після проміжку вимірювання відповідно до зворотного зв'язку ACK/NAK (етап 222). На етапі 224 визначається, що конфлікт планування виникає від напівпостійно розподіленого спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається протягом проміжку вимірювання, в якому перша напівпостійно запланована (SPS) передача приймається конструктивно. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою пропускання обробки фізичних каналів даних і керування протягом проміжку вимірювання (етап 226). Призначення низхідної лінії зв'язку, згенероване користувацьким обладнанням (UE) з SPS, приймається за допомогою MAC (етап 228). Прийом пропускається для DL-SCH відносно згенерованого UE призначення низхідної лінії зв'язку (етап 230). Виконується підготовка для повторної передачі після проміжку вимірювання відповідно до зворотного зв'язку ACK/NAK (етап 232). Продовжуючи на фіг. 2В з блоком 234, визначається, що конфлікт планування виникає від фізичного каналу керування низхідної лінії зв'язку (PDCCH), що відбувається перед проміжком вимірювання, що вказує зворотний зв'язок підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку, що відбувається протягом проміжку вимірювання. 7 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою скасування першої передачі або повторної передачі спільно використовуваного каналу висхідної лінії зв'язку (UL-SCH) (етап 236). Перша передача або повторна передача UL-SCH розглядається як не підтверджена після прийому (що має NAK) (етап 238). На етапі 240 визначається, що конфлікт планування виникає від фізичного каналу керування низхідної лінії зв'язку (PDCCH), що відбувається протягом проміжку вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою пропускання обробки фізичного каналу керування даними протягом проміжку вимірювання (етап 242). Передача по фізичному спільно використовуваному каналу висхідної лінії зв'язку (PUSCH) пропускається протягом проміжку вимірювання (етап 244). На етапі 246 визначається, що конфлікт планування виникає від напівпостійно розподіленого спільно використовуваного каналу керування висхідної лінії зв'язку (UL-SCH), що відбувається протягом проміжку вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою пропускання обробки фізичних каналів даних і керування протягом проміжку вимірювання (етап 248). Перша передача або повторна передача UL-SCH відміняється і розглядається як не підтверджена після прийому (що має NAK) (етап 250). Виконується підготовка для повторної передачі після проміжку вимірювання відповідно до зворотного зв'язку ACK/NAK (етап 252). На етапі 254 визначається, що конфлікт планування виникає від кінця групи інтервалів часу передачі (TTI), що конфліктує з проміжком вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою передачі початкової частини групи TTI, яка не перекривається з проміжком вимірювання, і скасування конфліктуючого кінця групи (етап 256). Використовується зворотний зв'язок ACK/NAK для останнього призначеного TTI з групи, якщо він приймається (етап 258). У іншому випадку, якщо зворотний зв'язок ACK/NAK конфліктує з проміжком вимірювання, ця група розглядається як підтверджена після прийому (ACK) за допомогою припинення (етап 260). На етапі 262 визначається, що конфлікт планування виникає від початку групи інтервалів часу передачі (TTI), що конфліктує з проміжком вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою передачі кінцевої частини групи TTI, яка не перекривається з проміжком вимірювання, і скасування початку (етап 264). Далі здійснюється робота відповідно до зворотного зв'язку ACK/NAK, що приймається для останнього призначеного TTI в групі (етап 266). На етапі 268 визначається, що конфлікт планування виникає від групи інтервалів часу передачі (TTI), що конфліктує з проміжком вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою скасування всієї передачі для групи TTI (етап 270). Група TTI розглядається, як не підтверджена після прийому (що має NAK) для групи TTI (етап 272). На етапі 274 визначається, що конфлікт планування виникає від необхідного використання процедури каналу довільного доступу (RACH) з проміжком вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою вибору одного з використання проміжку вимірювання або використання процедури RACH (етап 276). На етапі 278 визначається, що конфлікт планування виникає від використання процедури каналу довільного доступу (RACH) з проміжком вимірювання, що відбувається в даний час. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою невикористання проміжку вимірювання доти, поки не буде завершена процедура RACH (етап 280). На етапі 282 визначається, що конфлікт планування виникає від необхідного використання запиту на обслуговування (SR) протягом проміжку вимірювання. Якщо це так, процес MAC виконується відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою вибору одного з використання проміжку вимірювання або передачі запиту на обслуговування (етап 284). Необхідно розуміти, що системи бездротового зв’язку широко розгорнуті для забезпечення різних типів комунікаційного контенту, такого як мова, дані і т. д. Цими системами можуть бути системи множинного доступу, здатні підтримувати зв'язок з численними користувачами за допомогою спільного використання доступних системних ресурсів (наприклад, ширини смуги і потужності передачі). Приклади таких систем множинного доступу включають в себе системи множинного доступу з кодовим розділенням (CDMA), системи множинного доступу з часовим 8 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 розділенням (TDMA), системи множинного доступу з частотним розділенням (FDMA), системи LTE 3GPP і системи множинного доступу з ортогональним частотним розділенням (OFDMA). В основному, система бездротового зв’язку з множинним доступом може одночасно підтримувати зв'язок для множини бездротових терміналів. Кожний термінал виконує зв'язок з однією або декількома базовими станціями за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій на термінали, і зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів на базові станції. Ця лінія зв'язку може встановлюватися за допомогою системи з одним входом і одним виходом, з множиною входів і одним виходом або з множиною входів і множиною виходів (MIMO). MIMO-система застосовує численні (NT) передавальні антени і численні (NR) приймальні антени для передачі даних. MIMO-канал, утворений NT передавальними і NR приймальними антенами, може розбиватися на NS незалежних каналів, які також згадуються як просторові канали, де NS≤min{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. MIMOсистема може забезпечувати поліпшені робочі характеристики (наприклад, більш високу пропускну здатність і/або більшу надійність), якщо використовуються додаткові розмірності, створювані численними передавальними і приймальними антенами. MIMO-система підтримує системи дуплекса з часовим розділенням (TDD) і дуплекса з частотним розділенням (FDD). У системі TDD передачі по прямій і зворотній лініях зв'язку відбуваються по одній і тій же частотній області, так що принцип оборотності дозволяє здійснювати оцінку каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це дозволяє точці доступу витягувати коефіцієнт посилення формування променя при передачі по прямій лінії зв'язку, коли численні антени доступні на точці доступу. Посилаючись на фіг. 3, зображена система бездротового зв’язку з множинним доступом згідно з одним з аспектів винаходу. Точка 450 доступу (AP) включає в себе множину груп антен, причому одна група включає в себе антени 454 і 456, інша група включає в себе антени 458 і 460 і додаткова група включає в себе антени 462 і 464. На фіг. 3 показані тільки дві антени для кожної групи антен, однак може застосовуватися більше або менше антен для кожної групи антен. Термінал 466 доступу (АТ) виконує зв'язок з антенами 462 і 464, де антени 462 і 464 передають інформацію на термінал 466 доступу по прямій лінії 470 зв'язку і приймають інформацію від термінала 466 доступу по зворотній лінії 468 зв'язку. Термінал 472 доступу виконує зв'язок з антенами 456 і 458, де антени 456 і 458 передають інформацію на термінал 472 доступу по прямій лінії 476 зв'язку і приймають інформацію від термінала 472 доступу по зворотній лінії 474 зв'язку. У системі FDD лінії 468, 470, 474 і 476 зв'язку можуть використовувати різну частоту для зв'язку. Наприклад, пряма лінія 470 зв'язку може використовувати іншу частоту, відмінну від частоти, використовуваної зворотною лінією 468 зв'язку. Кожна група антен і/або зона, в якій вони призначені здійснювати зв'язок, часто згадується як сектор точки 450 доступу. У цьому аспекті, кожна група антен призначена для зв'язку з терміналами 466, 472 доступу в секторі із зон, охоплюваних (обслуговуваних) точкою 450 доступу. При зв'язку по прямих лініях 470 і 476 зв'язку передавальні антени точки 450 доступу використовують формування променя, щоб підвищити відношення сигнал-шум прямих ліній зв'язку для різних терміналів 466 і 474 доступу. Також, точка доступу, що використовує формування променя для передачі даних в термінали доступу, розсіяні випадковим чином по її зоні покриття, викликає менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що передає по єдиній антені на всі свої термінали доступу. Точкою 450 доступу може бути стаціонарна станція, використовувана для зв'язку з терміналами, і також вона може згадуватися як точка доступу, вузол В або із застосуванням деякої іншої термінології. Термінал 466, 472 доступу також може називатися користувацьким обладнанням (UE), пристроєм бездротового зв’язку, терміналом, терміналом доступу або із застосуванням деякої іншої термінології. Фіг. 4 являє собою блок-схему аспекту системи 510 передавача (також відомої як точка доступу) і системи 550 приймача (також відомої як термінал доступу) в MIMO-системі 500. У системі 510 передавача дані трафіку для декількох потоків даних подаються від джерела 512 даних на процесор 514 даних передачі (TX). У одному з аспектів, кожний потік даних передається по відповідній передавальній антені. Процесор 914 даних ТХ форматує, кодує і перемежовує дані трафіку для кожного потоку даних, основуючись на конкретній схемі кодування, вибраній для цього потоку даних, для одержання кодованих даних. 9 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 Кодовані дані для кожного потоку даних можуть мультиплексуватися з пілотними даними, використовуючи методи мультиплексування з ортогональним частотним розділенням (OFDM). Пілотні дані являють собою звичайно відому структуру даних, яка обробляється відомим чином і може використовуватися в системі приймача для оцінки характеристики каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюються (наприклад, відображаються на символи), основуючись на конкретній схемі модуляції (наприклад, двійкова фазова маніпуляція (BPSK), квадратурна фазова маніпуляція (QPSK), багатопозиційна фазова маніпуляція (M-PSK) або багатопозиційна квадратурна амплітудна модуляція (M-QAM)), вибраній для цього потоку даних, для одержання модуляційних символів. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися інструкціями, виконуваними процесором 530, використовуючи пам'ять 532. Модуляційні символи для всіх потоків даних потім подаються на процесор 520 MIMO TX, який може додатково обробляти модуляційні символи (наприклад, для OFDM). Процесор 520 MIMO TX потім подає NT потоків модуляційних символів на NT передавачів (TMTR) 522а-522t. У деяких реалізаціях процесор 520 MIMO TX застосовує вагові коефіцієнти формування променя до символів потоків даних і до антени, з якої передається символ. Кожний передавач 522 приймає і обробляє відповідний потік символів для одержання одного або декількох аналогових сигналів і додатково приводить аналогові сигнали в певний стан (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) для одержання модульованого сигналу, придатного для передачі по MIMO-каналу. NT модульованих сигналів від передавачів 522a-522t потім передаються з NT антен 524a-524t, відповідно. У системі 550 приймача модульовані сигнали, що передаються, приймаються N R антенами 552a-552r, і сигнал, що приймається, з кожної антени 552 подається на відповідний приймач (RCVR) 554a-554r. Кожний приймач 554 приводить відповідний прийнятий сигнал в певний стан (наприклад, фільтрує, посилює і перетворює з пониженням частоти), оцифровує приведений в певний стан сигнал для одержання відліків (тобто, вибірок) і додатково обробляє відліки для одержання відповідного "прийнятого" потоку символів. Процесор 560 даних прийому (RX) потім приймає і обробляє N R прийнятих потоків символів від NR приймачів 554, основуючись на конкретному методі обробки приймача, для одержання N T "виявлених" потоків символів. Процесор 560 даних RX потім демодулює, усуває перемежовування і декодує кожний виявлений потік символів для відновлення даних трафіку для потоку даних. Обробка процесором 560 даних RX є комплементарною обробці, виконуваній процесором 520 MIMO TX і процесором 514 даних ТХ в системі 510 передавача. Процесор 570 періодично визначає, яку матрицю попереднього кодування використовувати (описано нижче). Процесор 570 формулює повідомлення зворотної лінії зв'язку, що містить частину з індексом матриці і частину зі значенням рангу, використовуючи пам'ять 572. Повідомлення зворотної лінії зв'язку може містити різні типи інформації, що стосується лінії зв'язку і/або потоку даних, що приймається. Повідомлення зворотної лінії зв'язку потім обробляється процесором 538 даних ТХ, який також приймає дані трафіку для декількох потоків даних від джерела 536 даних, модулюється модулятором 580, приводиться в певний стан передавачами 554a-554r і передається зворотно в систему 510 передавача. У системі 510 передавача модульовані сигнали від системи 550 приймача приймаються антенами 524, приводяться в певний стан приймачами 522, демодулюються демодулятором 540 і обробляються процесором 542 даних RX для витягання повідомлення зворотної лінії зв'язку, що передається системою 550 приймача. Процесор 530 потім визначає, яку матрицю попереднього кодування використовувати для визначення вагових коефіцієнтів формування променя, потім обробляє витягнуте повідомлення. У одному з аспектів, логічні канали класифікуються на канали керування і канали трафіку (даних). Логічні канали керування містять широкомовний канал керування (BCCH), який являє собою канал DL для інформації керування широкомовної системи. Канал керування викликом (PCCH), являє собою канал DL, який пересилає інформацію виклику. Багатоадресний канал керування (MCCH), являє собою канал DL точка-багато точок, який використовується для передачі планування послуги широкомовної і багатоадресної передачі мультимедійної інформації (MBMS) і інформації керування для одного або декількох багатоадресних каналів трафіку (MTCH), в основному, після встановлення з'єднання RRC цей канал використовується тільки UE, яке приймає MBMS (зазначимо: старі MCCH+MSCH). Виділений канал керування (DCCH) являє собою двоспрямований канал точка-точка, який передає виділену інформацію керування і використовується UE, що мають з'єднання RRC. У одному з аспектів, логічні канали трафіку містять виділений канал трафіку (DTCH), який являє собою двоспрямований канал точка-точка, виділений одному UE, для пересилки користувацької інформації, і крім того, 10 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 багатоадресний канал трафіку (MTCH) для каналу DL точка-багато точок для передачі даних трафіку. У одному з аспектів, транспортні канали класифікуються з розділенням на DL і UL. Транспортні канали DL містять широкомовний канал (BCH), спільно використовуваний канал передачі даних низхідної лінії зв'язку (DL-SDCH) і канал виклику (PCH), причому PCH для підтримання економії потужності в UE (цикл прийому в режимі з перервами (DRX) вказується мережею для UE) передається широкомовно по всьому стільнику і відображається на фізичні (PHY) ресурси, які можуть використовуватися для інших каналів керування/трафіку. Транспортні канали UL містять канал довільного доступу (RACH), канал запиту (REQCH), спільно використовуваний канал передачі даних висхідної лінії зв'язку (UL-SDCH) і множину PHYканалів. PHY-канали містять набір каналів DL і каналів UL. PHY-канали DL містять: загальний пілотний канал (CPICH); канал синхронізації (SCH); загальний канал керування (CCCH); спільно використовуваний канал керування низхідної лінії зв'язку (SDCCH); багатоадресний канал керування (MCCH); спільно використовуваний канал призначення висхідної лінії зв'язку (SUACH); канал підтвердження прийому (ACKCH); фізичний спільно використовуваний канал передачі даних DL (DL-PSDCH); канал керування потужністю UL (UPCCH); канал індикатора виклику (PICH); канал індикатора навантаження (LICH). PHYканали UL містять: фізичний канал довільного доступу (PRACH); канал індикатора якості каналу (CQICH); канал підтвердження прийому (ACKCH); канал індикатора піднабору антен (ASICH); спільно використовуваний канал запиту (SREQCH); фізичний спільно використовуваний канал передачі даних UL (UL-PSDCH); широкосмуговий пілотний канал (BPICH). На фіг. 5 обслуговуюча мережа радіодоступу (RAN), зображена як вдосконалений базовий вузол (eNB) 600, має обчислювальну платформу 602, яка забезпечує такі засоби, як набори кодів, що викликають призначення комп'ютером проміжків вимірювання. Зокрема, обчислювальна платформа 602 включає в себе машиночитаний носій (наприклад, пам'ять) 604, який зберігає множину модулів 606-608, виконуваних процесором(ами) 620. Модулятор 622, керований процесором 620, готує сигнал низхідної лінії зв'язку для модуляції передавачем 624, що передається антеною(ами) 626. Приймач 628 приймає сигнали висхідної лінії зв'язку від антени (антен) 626, які демодулюються демодулятором 630 і подаються на процесор 620 для декодування. Зокрема, забезпечується засіб (наприклад, модуль, набір кодів) 606 для прийому призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання, для перебудови з вихідної несучої частоти на цільову несучу частоту. Забезпечується засіб (наприклад, модуль, набір кодів) 608 для визначення конфлікту планування для відповідності з проміжком вимірювання. Забезпечується засіб (наприклад, модуль, набір кодів) 608 для виконання процесу керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. Знову з посиланням на фіг. 5, мобільна станція, зображена як користувацьке обладнання (UE) 650, має обчислювальну платформу 652, яка забезпечує такі засоби, як набори кодів, що викликають обробку комп'ютером проміжків вимірювання. Зокрема, обчислювальна платформа 652 включає в себе машиночитаний носій (наприклад, пам'ять) 654, який зберігає множину модулів 656-660, виконуваних процесором(ами) 670. Модулятор 672, керований процесором 670, готує сигнал висхідної лінії зв'язку для модуляції передавачем 674, що передається антеною(ами) 676, як показано позицією 677, на eNB 600. Приймач 678 приймає сигнали низхідної лінії зв'язку від eNB 600 з антени (антен) 676, які демодулюються демодулятором 680 і подаються на процесор 670 для декодування. Зокрема, засіб (наприклад, модуль, набір кодів) 656 призначений для передачі призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Засіб (наприклад, модуль, набір кодів) 658 призначений для того, щоб забезпечувати можливість користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. З посиланням на інший аспект, зображений на фіг. 6А-6G, методологія або послідовність операцій 700 передбачає автономність (так звана "декларація незалежності") для UE відносно використання або ігнорування, щонайменше частково, проміжків вимірювання, наданих вихідним eNB для виконання вимірювань для цільового eNB. Для динамічного розподілу DLSCH, зображеного по посиланню 710, розглянемо два наступних випадки. По-перше, визначається, що DL-SCH, який відбувається за менше ніж 3 мс (наприклад, FDD, іноді більше для TDD) до вимірювання, що примушує зворотний зв'язок ACK/NAK конфліктувати з проміжком вимірювання (етап 712). У деяких реалізаціях вважається вигідним дозволити таку ситуацію для досягнення кращого використання трьох (3) підкадрів перед проміжком вимірювання і більшої 11 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 гнучкості планування. У першому пропонованому підході, зображеному по посиланню 714, робота UE викликає обробку DL-SCH, що приймається перед вимірюванням (буферизація даних HARQ) (етап 716). UE не відправляє зворотний зв'язок ACK/NAK, що відбувається під час вимірювання, і UE готується виконувати подальші неадаптивні повторні передачі для цього процесу (стан HARQ) (етап 718). Що стосується другого випадку, якщо визначається, що DLSCH відбувається під час вимірювання (етап 720), тоді UE не обробляє PDCCH або фізичний спільно використовуваний канал низхідної лінії зв'язку (PDSCH) протягом проміжку вимірювання (етап 722). У другому пропонованому підході, зображеному по посиланню 723, UE не обробляє PDCCH або DL-SCH, що відбуваються протягом проміжку вимірювання, і UE не відправляє відповідне ACK/NAK UL (етап 724). Таким чином, eNB, що використовує PDCCH протягом проміжку вимірювання, являє собою помилковий випадок (етап 726). При напівпостійному розподілі, зображеному по посиланню 728, eNB може бути потрібний перерозподіл цього ресурсу DL-SCH і ACK/NAK UL іншому UE (етап 730). Знов, розглянемо два випадки. По-перше, DL-SCH з SPS, який відбувається менше ніж за 3 мс до вимірювання, примушує зворотний зв'язок ACK/NAK конфліктувати з вимірюванням (етап 732). Таким чином, вважається, що буде кращим використання 3 підкадрів перед проміжком вимірювання і більшої гнучкості планування. У третьому пропонованому підході, зображеному по посиланню 734, UE обробляє DL-SCH, що приймається перед вимірюванням (буферизація даних HARQ) (етап 736). UE не відправляє зворотний зв'язок ACK/NAK, що відбувається протягом проміжку вимірювання, як зображено по посиланню 738. UE готується виконати подальші неадаптивні повторні передачі для цього процесу (стан HARQ) (етап 739). Що стосується другого випадку, якщо DL-SCH з SPS відбувається протягом проміжку вимірювання (етап 740), тоді UE не обробляє PDCCH або PDSCH протягом проміжку вимірювання (етап 742). Однак напівпостійне надання (для першої передачі) "приймається" за допомогою HARQ з поточною специфікацією MAC (етап 744). У четвертому пропонованому підході, зображеному по посиланню 746, UE не обробляє PDCCH або DL-SCH, що відбуваються протягом проміжку вимірювання, не відправляє відповідне ACK/NAK UL (етап 748). Надання DL, "згенероване UE" з SPS, однак, приймається MAC (етап 750). Не відбувається прийом DL-SCH в зв'язку зі згенерованим UE наданням DL (етап 752). Подальші повторні передачі для першої передачі (яка ніколи не була оброблена) можуть відбуватися з PDCCH (етап 754). Що стосується динамічного розподілу UL-SCH, зображеного по посиланню 756, розглянемо два випадки. По-перше, якщо визначається, що PDCCH відбувається за 3 мс (FDD або більше для TDD) перед проміжком вимірювання, і відповідний UL-SCH потрапляє в проміжок вимірювання (етап 758). У деяких реалізаціях може бути бажаним спростити реалізацію eNB із заданою поведінкою UE. Зокрема, UE обробляє надання як будь-яке інше надання, але потім відміняє конфліктуючу передачу UL-SCH і розглядає її як таку, що має NAK (етап 760). Таким чином, в п'ятому пропонованому підході, зображеному по посиланню 762, UE відміняє передачу UL-SCH і розглядає її як таку, що має NAK. Що стосується другого випадку, якщо визначається, що PDCCH для UL-SCH відбувається протягом проміжку вимірювання (етап 764), тоді UE не обробляє PDCCH протягом проміжку. У шостому пропонованому підході, зображеному по посиланню 766, UE не приймає PDCCH для надання UL протягом проміжку вимірювання (етап 768). Крім того, UE не передає по PUSCH протягом проміжку вимірювання (етап 770). Що стосується напівпостійного розподілу, зображеного по посиланню 772, eNB може бути потрібний перерозподіл напівпостійно розподіленого ресурсу UL-SCH протягом проміжку вимірювання для іншого UE, і може бути відомо, що UE в проміжку ніколи не буде його використовувати (етап 774). Тоді буде корисно, якщо UL-SCH з SPS, який відбувається менше ніж за 3 мс від вимірювання, примушує зворотний зв'язок ACK/NAK конфліктувати з вимірюванням (етап 776), і UE може вважати, що зворотний зв'язок потрапляє в проміжок вимірювання з ACK, як описано раніше (етап 778). Що стосується другого випадку, що представляє інтерес, якщо визначається, що подія SPS UL для першої передачі відбувається під час вимірювання (етап 780), тоді UE не обробляє PDCCH або PDSCH протягом проміжку вимірювання (етап 782). Звичайно напівпостійне надання (для першої передачі) "приймається" за допомогою HARQ з поточною специфікацією MAC (етап 784). У сьомому пропонованому підході, зображеному по посиланню 786, "генероване UE" надання UL з SPS приймається MAC (етап 788). UE відміняє передачу UL-SCH і розглядає її як таку, що має NAK. Подальші (адаптивні або неадаптивні) повторні передачі для першої передачі (яка була відмінена) можуть відбуватися з PDCCH (етап 790). Що стосується групування TTI, зображеного по посиланню 791, розглянемо три випадки, що представляють інтерес, проміжків вимірювання. У першому випадку, якщо визначається, що кінець групи конфліктує з проміжком вимірювання (етап 792), тоді, в основному, зворотний 12 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язок ACK/NAK також конфліктує з проміжком при заданій довжині групи і тривалості проміжку (етап 794). Скасування всієї групи не буде бажаним в багатьох випадках, оскільки бюджет лінії зв'язку, ймовірно, вже обмежений (етап 796). Аналогічно вищенаведеним правилам UL-SCH, передача UL-SCH не може відбуватися протягом проміжку (етап 798). Однак розгляд групи як такої, що має NAK, у всіх випадках, приведе, ймовірно, до частих марних повторних передач при заданій кількості вже переданих TTI. У одному з аспектів, вважається кращим діяти так, як якби приймалося ACK (тобто, припинити і потім відновити з PDCCH) (етап 800). У восьмому пропонованому підході, зображеному по посиланню 802, UE передає частину групи, яка не перекривається з проміжком (початок), і відміняє частину, яка перекривається (кінець групи) (етап 804). UE вважає, що для цієї групи приймається ACK (тобто, припинення) (етап 806). У другому випадку, що представляє інтерес, визначається, що початок групи TTI конфліктує з проміжком, з іншою частиною, яка не перекривається, яка в цьому випадку дозволяє проводити пошук ACK/NAK від eNB (етап 807). Таким чином, в дев'ятому пропонованому підході, зображеному по посиланню 808, UE передає частину групи, яка не перекривається з проміжком (етап 809). Частина, яка перекривається, відміняється (етап 810). UE діє відповідно до прийнятого зворотного зв'язку ACK/NAK для останнього "призначеного" TTI з групи (тобто, UE може приймати ACK або NAKNAK) (етап 812). У третьому випадку, що представляє інтерес, визначається, що вся група TTI конфліктує з проміжком (етап 814), наприклад, як може відбутися з SPS. Не відбувається ніякої передачі з групи TTI (етап 816). Зокрема, останній TTI відміняється і розглядається як такий, що має NAK (етап 818). Однак, скасування всієї групи TTI є рідким випадком. Тому, в десятому пропонованому підході 819 UE відміняє всі передачі групи (етап 820). UE розглядає передачу групи TTI як таку, що має ACK (оскільки кінець групи відміняється) (етап 822). У зразковій реалізації зворотний зв'язок ACK/NAK DL завжди відправляється для останнього TTI в групі (етап 824). Іншими словами, якщо група має чотири (4) підкадри, синхронізація ACK/NAK є відносною до четвертого підкадру, незалежно від того, передається чи ні четвертий підкадр. Що стосується RACH протягом проміжку вимірювання, зображеного по посиланню 826, вважається корисним не завжди призначати пріоритет RACH над проміжками вимірювання (етап 828). Зокрема, це може погіршувати робочі характеристики вимірювань, якщо SR не конфігурується кожного разу, коли надходження даних UL вирівнюється з проміжками вимірювання (етап 830). Як приклад, групований трафік мови по IP (VoIP) може запускати RACH кожні 40 мс і має імовірність 6/40 вирівнювання з проміжком вимірювання, якщо він сконфігурований. З іншого боку, призначення пріоритету проміжку вимірювання назавжди, може привести до затримки звіту про вимірювання, який, в свою чергу, може затримати передачу обслуговування і підвищити імовірність неуспішної передачі обслуговування. При наявності вищесказаного, і беручи до уваги, що незалежно від того, яке правило (якщо воно є) вибирається, відсутній вплив сумісності, в одинадцятому пропонованому підході, зображеному по посиланню 832, коли процедура RACH запускається протягом проміжку вимірювання (етап 834), немає необхідності задавати, що вона має пріоритет; UE може ініціювати RACH або виконати вимірювання (етап 836). Що стосується переваги RACH, що відбувається протягом проміжку вимірювання, UE може ініціювати RACH перед наступним проміжком вимірювання (етап 838). Як передбачається, UE не "очікує" наступних проміжків перед виконанням автономних передач. Зокрема, повідомлення, перераховані нижче, можуть конфліктувати з проміжком вимірювання. Що стосується повідомлення 2 (відповідь довільного доступу (RAR)), наслідком його відсутності є те, що UE буде повторно передавати PRACH при наступній можливості після закінчення вікна відповіді RAR, генеруючи додаткове навантаження PRACH і RAR (етап 840). Що стосується повідомлення 3 (перше повідомлення UL-SCH), зазначимо, що у випадку основаного на змаганні RACH, eNB не знає, яке C-RNTI одержує це надання, тому eNB не може уникнути конфліктів MSG3 з проміжками вимірювання (етап 842). Що стосується повідомлення 4 (повідомлення дозволу змагання), до того моменту, коли передається MSG4, якщо UE має проміжки вимірювання (UE приєднане), eNB може уникнути відправлення MSG4 протягом проміжку (етап 844). Зазначимо, що таймер ресурсу змагання може вибиратися відповідним чином. У дванадцятому пропонованому підході, зображеному по посиланню 846, призначеному для того випадку, коли UE ініціювало процедуру RACH, UE не використовує проміжки вимірювання доти, поки не буде завершена процедура, що виключає марне використання ширини смуги (етап 848). Хоча вірно, що eNB може планувати повідомлення 4 поблизу вимірювань, це ускладнить реалізацію того, щоб UE не використовувало проміжки вимірювання для повідомлення 2 і повідомлення 3, і повторно дозволило UE використовувати вимірювання для повідомлення 4. Таким чином, швидко виконується дозвіл змагань, притому, що реалізація eNB і UE залишається простою. 13 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 Що стосується запитів на обслуговування (SR), як показано по посиланню 850, в одному з аспектів корисно не накладати правило на всі випадки використання і не задавати додатково, чи мають пріоритет SR або проміжки вимірювання (етап 852). Таким чином, в тринадцятому пропонованому підході, зображеному по посиланню 854, коли SR запускається протягом проміжку вимірювання, немає необхідності задавати, хто має пріоритет. UE може передати SR або ж виконати вимірювання (етап 856). Що стосується процедури довільного доступу (RACH), зображеної по посиланню 858, ініціалізація може здійснюватися за допомогою порядку PDCCH або за допомогою самого підрівня MAC (етап 860). Порядок PDCCH або RRC необов'язково вказує преамбулу довільного доступу і ресурс PRACH (етап 862). Перед ініціюванням процедури передбачається, що доступна наступна інформація (етап 864): Доступний набір ресурсів PRACH для передачі преамбули довільного доступу і їх відповідного часового ідентифікатора радіомережі довільного доступу (RA-RNTI). Групи преамбул довільного доступу і набір доступних преамбул довільного доступу в кожній групі. Порогові значення, необхідні для вибору однієї з двох груп преамбул довільного доступу. Параметри, необхідні для виведення вікна TTI. Коефіцієнт зміни потужності POWER_RAMP_STEP. Параметр PREAMBLE_TRANS_MAX {ціле число>0}. Первинна потужність преамбули PREAMBLE_INITIAL_RECEIVED_TARGET_POWER. Параметр Максимальна кількість передач HARQ Message3 (повідомлення 3). Необхідно зазначити, що вищезазначені параметри можуть оновлюватися з більш високих рівнів перед ініціюванням кожної процедури довільного доступу. Процедура довільного доступу може виконуватися таким чином: очистити буфер {Message3} (етап 870); встановити PREAMBLE_TRANSMISSION_COUNTER на 1 (етап 872); встановити значення параметра відстрочки в UE на 0 мс (етап 874); перейти до вибору ресурсу довільного доступу (етап 876). Необхідно зазначити, що в одному з аспектів тільки одна процедура довільного доступу відбувається в кожний момент часу. Якщо UE приймає запит на нову процедуру довільного доступу, в той час як інша вже відбувається, то продовжувати роботу з процедурою, що відбувається, або почати нову процедуру, залежить від реалізації UE (етап 878). Якщо конфігуруються проміжки вимірювання, коли відбувається процедура довільного доступу, UE не використовує проміжки вимірювання, як описано вище відносно дванадцятого пропонованого підходу (етап 880). Що стосується роботи 881 HARQ, є один об'єкт HARQ в UE, який обробляє ідентифікатори процесу HARQ, вказані інформацією HARQ, асоційованою з транспортними блоками (TB), що приймаються по DL-SCH, і спрямовує прийняті дані на відповідний процес HARQ для операцій прийому (етап 882). У UE використовуються декілька паралельних процесів HARQ для підтримання об'єкта HARQ. (Кількістю процесів HARQ є FFS.) Якщо призначення низхідної лінії зв'язку було вказане або сконфігуроване для даного TTI (етап 884), UE розподіляє прийнятий TB процесу HARQ, вказаному асоційованою інформацією HARQ (етап 886). Якщо призначення низхідної лінії зв'язку було вказане для процесу широкомовного HARQ (етап 888), UE розподіляє прийнятий TB процесу широкомовного HARQ (етап 890). Коли сконфігуроване призначення низхідної лінії зв'язку вказує передачу DL-SCH, яка відбувається протягом проміжку вимірювання (етап 892), UE не приймає дані і не буде вказувати відповідне позитивне або негативне підтвердження прийому відповідно до четвертого пропонованого вище підходу (етап 894). Необхідно зазначити, що у випадку BCCH, може використовуватися процес виділеного широкомовного HARQ (етап 896). Що стосується пересилки даних UL-SCH, за допомогою щонайменше FDD, описаної по посиланню 898, прийом надання UL може викликати наступне. Коли UE має C-RNTI (етап 900), C-RNTI з напівпостійним плануванням (SPS) або тимчасовий C-RNTI, UE може для кожного TTI: якщо надання висхідної лінії зв'язку для даного TTI було прийняте по PDCCH для C-RNTI або тимчасового C-RNTI UE (етап 902); або якщо надання висхідної лінії зв'язку для даного TTI було прийняте у відповіді довільного доступу (етап 904): указати достовірне надання висхідної лінії зв'язку і асоційовану інформацію HARQ об'єкту HARQ для даного TTI (етап 906). Інакше, якщо надання висхідної лінії зв'язку для даного TTI було сконфігуроване (етап 908): 14 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 указати надання висхідної лінії зв'язку, достовірне для нової передачі, і асоційовану інформацію HARQ для об'єкта HARQ для даного TTI (етап 910). Необхідно зазначити, що період сконфігурованих надавань висхідної лінії зв'язку виражається в TTI. Також необхідно зазначити, що, якщо UE приймає як надання для свого RARNTI, так і надання для свого C-RNTI, UE може вибрати продовжувати роботу або з наданням для свого RA-RNTI, або з наданням для свого C-RNTI (етап 912). Що стосується об'єкта HARQ в UE, декілька паралельних процесів HARQ використовуються в UE для підтримання об'єкта HARQ, дозволяючи безперервне виконання передач, в той же час очікуючи зворотного зв'язку про успішний або неуспішний прийом попередніх передач (етап 914). При даному TTI, якщо надання висхідної лінії зв'язку вказується для TTI, об'єкт HARQ ідентифікує процес HARQ, для якого повинна відбутися передача (етап 916). Він також планує зворотний зв'язок приймача (інформацію ACK/NAK), схему модуляції і кодування (MCS) і ресурс, що ретранслюється фізичним рівнем, на відповідний процес HARQ (етап 918). Якщо конфігурується групування TTI, параметр TTI_BUNDLE_SIZE забезпечує декілька TTI з групи TTI (етап 920). Якщо передача вказана для TTI, об'єкт HARQ ідентифікує процес HARQ, для якого повинна відбутися передача (етап 922). Наступні TTI висхідної лінії зв'язку TTI_BUNDLE_SIZE послідовно використовуються для передач для ідентифікованого процесу HARQ (етап 924). Повторні передачі HARQ в групі повинні виконуватися без очікування зворотного зв'язку від попередніх передач відповідно до TTI_BUNDLE_SIZE. UE очікує зворотний зв'язок тільки протягом останньої передачі з групи (етап 926). Якщо останній TTI з групи не передається через вимірювання, UE вважає, що зворотним зв'язком для цієї групи є ACK HARQ, як представлено вище в пропонованих підходах дев'ять і десять (етап 928). Групування TTI не застосовується для передачі повідомлення висхідної лінії зв'язку, що містить елемент керування MAC C-RNTI, або повідомлення висхідної лінії зв'язку, що включає в себе сервісний блок даних (SDU) загального каналу керування (CCCH) під час довільного доступу (етап 930). Розглянемо випадок, коли кількість процесів HARQ дорівнює {X} {FFS}. Кожний процес асоціюється з числом від 0 до {X-1}. При даному TTI об'єкт HARQ може: якщо надання висхідної лінії зв'язку, яке вказує, що NDI був збільшений на одиницю в порівнянні зі значенням в попередній передачі цього процесу HARQ, вказується для даного TTI, або якщо це найперша передача для даного процесу HARQ (тобто нова передача відбувається для даного процесу HARQ): якщо є процедура довільного доступу, що відбувається в даний момент, і є PDU MAC в буфері {Message3}: одержати PDU MAC для передачі з буфера {Message3}. Інакше, якщо об'єкт "призначення пріоритету висхідної лінії зв'язку" вказує необхідність нової передачі: одержати PDU MAC для передачі від об'єкта "мультиплексування і збирання"; інструктувати процес HARQ, відповідний даному TTI, на запуск нової передачі, використовуючи ідентифіковані параметри. Інакше: очистити буфер HARQ. Інакше, якщо надання висхідної лінії зв'язку, яке вказує, що NDI ідентично значенню в попередній передачі даного процесу HARQ (тобто повторна передача відбувається для даного процесу HARQ), вказується для даного TTI: інструктувати процес HARQ на генерування адаптивної повторної передачі. Інакше, якщо буфер HARQ процесу HARQ, що відповідає даному TTI, не пустий: інструктувати процес HARQ на генерування неадаптивної повторної передачі. Необхідно зазначити, що повторна передача, яка запускається об'єктом HARQ, повинна відмінятися відповідним процесом HARQ, якщо вона конфліктує з проміжком вимірювання або якщо не дозволена неадаптивна повторна передача. Кожний процес HARQ асоціюється з буфером HARQ. Кожний процес HARQ зберігає змінну стану CURRENT_TX_NB, яка вказує кількість передач, що відбулися для блока пакетних даних (PDU) MAC в даний момент в буфері. Коли встановлюється процес HARQ, CURRENT_TX_NB може ініціалізуватися в 0. Послідовність версій надмірності може визначатися рівною 0, 2, 3, 1. Змінна CURRENT_IRV забезпечує покажчик на версію надмірності в певному наборі. Ця змінна оновлюється по модулю 4. Нові передачі і адаптивні повторні передачі виконується по ресурсу і з MCS, вказаною на PDCCH, тоді як неадаптивна повторна передача виконується по тому ресурсу і з тієї ж MCS, які використовувалися для виконаної в останній раз спроби передачі, а UE конфігурується з максимальною кількістю передач HARQ і максимальною кількістю передач HARQ Message3 за допомогою RRC. Для передач по всіх процесах HARQ і всіх логічних 15 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 каналах, за винятком передачі PDU MAC, що зберігається в буфері {Message3}, максимальна кількість передач повинна встановлюватися на максимальну кількість передач HARQ. Для передачі PDU MAC, що зберігається в буфері {Message3}, максимальна кількість передач повинна встановлюватися на максимальну кількість передач HARQ Message3. Якщо об'єкт HARQ запитує нову передачу, процес HARQ: встановлює CURRENT_TX_NB в 0; встановлює CURRENT_IRV в 0; зберігає PDU MAC в асоційованому буфері HARQ; якщо немає проміжку вимірювання в момент часу передачі (пропоновані підходи п'ять і вісім): генерує передачу, як описано нижче. Інакше: не генерувати передачу і розглядати зворотний зв'язок для цієї передачі таким, що дорівнює NAK HARQ (пропоновані підходи п'ять і вісім). Якщо об'єкт HARQ запитує повторну передачу, процес HARQ: інкрементує CURRENT_TX_NB на 1; якщо немає проміжку вимірювання в момент часу повторної передачі: для адаптивної повторної передачі: встановлює CURRENT_IRV на значення, відповідне версії надмірності, вказаній на PDCCH; генерує передачу, як описано нижче; для неадаптивної повторної передачі: якщо останнім зворотним зв'язком для даного процесу HARQ є NACK HARQ: генерувати передачу, як описано нижче. Необхідно зазначити, що при прийомі одного ACK HARQ, UE зберігає дані в буфері HARQ. Щоб генерувати передачу, процес HARQ: інструктує фізичний рівень на генерування передачі з версією надмірності, відповідною значенню CURRENT_IRV і синхронізації передачі; інкрементує CURRENT_IRV на 1; якщо є проміжок вимірювання в момент часу зворотного зв'язку для даної передачі, розглянути зворотний зв'язок, співпадаючий з проміжком вимірювання, що дорівнює ACK HARQ. Процес HARQ: якщо CURRENT_TX_NB=максимальній кількості передач: очистити буфер HARQ; якщо передача відповідає передачі CCCH; і якщо останнім прийнятим зворотним зв'язком (тобто, зворотним зв'язком, прийнятим для останньої передачі даного процесу) є NACK HARQ: повідомити RRC, що є неуспішною передача відповідного SDU MAC. Процес HARQ може: якщо CURRENT_TX_NB=максимальній кількості сконфігурованих передач; і якщо прийнятим в останній раз зворотним зв'язком (тобто, зворотним зв'язком, прийнятим для останньої передачі даного процесу) є NACK HARQ: повідомити об'єкти, що стосуються ARQ, на верхньому рівні, що передача відповідних PDU керування лінією радіозв'язку (RLC) є неуспішною. З посиланням на фіг. 7 зображена система 1000, яка забезпечує обробку проміжків вимірювання. Наприклад, система 1000 може постійно знаходитися, щонайменше частково, в користувацькому обладнанні (UE). Необхідно розуміти, що система 1000 представлена як така, що включає в себе функціональні блоки, якими можуть бути функціональні блоки, які представляють функції, що реалізовуються процесором, програмними засобами або їх комбінацією (наприклад, апаратно-програмними засобами). Система 1000 включає в себе логічне групування 1002 електричних компонентів, які можуть діяти спільно. Наприклад, логічне групування 1002 може включати в себе електричний компонент 1004 для прийому призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Крім того, логічне групування 1002 може включати в себе електричний компонент 1006 для визначення конфлікту планування для відповідності з проміжком вимірювання. Далі, логічне групування 1002 може включати в себе електричний компонент 1008 для виконання процесу керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. Крім того, система 1000 може включати в себе пам'ять 1012, яка зберігає інструкції для виконання функцій, асоційованих з електричними компонентами 1004, 1006, 1008. Хоч вони показані зовнішніми відносно пам'яті 1012, необхідно розуміти, що один або декілька з електричних компонентів 1004, 1006 і 1008 можуть знаходитися в пам'яті 1012. 16 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 З посиланням на фіг. 8 зображена система 1100, яка забезпечує призначення і дозвіл використання проміжків вимірювання. Наприклад, система 1100 може знаходитися постійно, щонайменше частково, в базовій станції. Необхідно розуміти, що система 1100 представлена як така, що включає в себе функціональні блоки, якими можуть бути функціональні блоки, які представляють функції, що реалізовуються процесором, програмними засобами або їх комбінацією (наприклад, апаратно-програмними засобами). Система 1100 включає в себе логічне групування 1102 електричних компонентів, які можуть діяти спільно. Наприклад, логічне групування 1102 може включати в себе електричний компонент 1104 для передачі призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Крім того, логічне групування 1102 може включати в себе електричний компонент 1106, що забезпечує можливість користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. Крім того, система 1100 може включати в себе пам'ять 1112, яка зберігає інструкції для виконання функцій, асоційованих з електричними компонентами 1104 і 1106. Хоча вони показані зовнішніми відносно пам'яті 1112, необхідно зрозуміти, що один або декілька з електричних компонентів 1104 і 1106 можуть знаходитися в пам'яті 1112. З посиланням на фіг. 9 зображена система 1200, яка забезпечує обробку проміжків вимірювання. Наприклад, система 1200 може постійно знаходитися, щонайменше частково, в користувацькому обладнанні (UE). Необхідно розуміти, що система 1200 представлена як така, що включає в себе функціональні блоки, якими можуть бути функціональні блоки, які представляють функції, що реалізовуються процесором, програмними засобами або їх комбінацією (наприклад, апаратно-програмними засобами). Система 1200 включає в себе пристрій 1202, що має засіб 1204 для прийому призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Крім того, пристрій 1202 може включати в себе засіб 1206 для визначення конфлікту планування для відповідності з проміжком вимірювання. Далі, пристрій 1002 може включати в себе засіб 1208 для виконання процесу керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. З посиланням на фіг. 10 зображена система 1300, яка забезпечує призначення і дозвіл використання проміжків вимірювання. Наприклад, система 1300 може постійно знаходитися, щонайменше частково, на базовій станції. Необхідно розуміти, що система 1300 представлена як така, що включає в себе функціональні блоки, якими можуть бути функціональні блоки, які представляють функції, що реалізовуються процесором, програмними засобами або їх комбінацією (наприклад, апаратно-програмними засобами). Система 1300 включає в себе пристрій 1302, що має засіб 1304 для передачі призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перебудови з вихідної несучої частоти на цільову несучу частоту. Крім того, пристрій 1302 може мати засіб 1306, що забезпечує можливість користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (MAC) відповідно до протоколу, попередньо визначеного для конфлікту планування. Представлений вище опис включає в себе приклади різних аспектів винаходу. Звичайно, не можна описати кожну можливу комбінацію компонентів або методологій для цілей опису різних аспектів, але фахівець в даній галузі техніки може визнати, що можливі багато які додаткові об'єднання і перестановки. Отже, як передбачається, опис винаходу, що розглядається, охоплює всі такі зміни, модифікації і варіанти, які підпадають під суть і обсяг прикладеної формули винаходу. Зокрема і відносно різних функцій, виконуваних вищеописаними компонентами, пристроями, схемами, системами і т. п., терміни (включаючи посилання на "засіб"), використовувані для опису таких компонентів, як передбачається, відповідають, якщо це не вказане інакше, будьякому компоненту, який виконує задану функцію описаного компонента (наприклад, функціонального еквівалента), навіть не еквівалентного конструктивно описаній конструкції, яка виконує функціональні можливості зразкових аспектів, описаних в даному документі. У цьому відношенні, також зрозуміло, що різні аспекти включають в себе систему, а також машиночитаний носій, що зберігає виконувані комп'ютером інструкції для виконання дій і/або здійснення подій різних способів. Крім того, хоч конкретна ознака, можливо, була описана відносно тільки однієї з декількох реалізацій, така ознака може об'єднуватися з однією або декількома іншими ознаками інших 17 UA 100439 C2 5 10 15 20 25 30 35 40 45 50 55 60 реалізацій, що може бути бажано або корисно для будь-якого даного або конкретного застосування. У тій мірі, в якій терміни "включає в себе" і "який включає в себе" і їх варіанти використовуються або в описі винаходу, або у формулі винаходу, ці терміни, як передбачається, тлумачаться в значенні "включно", таким чином, як термін "який містить". Крім того, термін "або", як він використовується в описі або у формулі винаходу, як мається на увазі, є "невиключним або". Крім того, як зрозуміло, різні частини описаних систем і способів можуть включати в себе або можуть складатися із основаних на штучному інтелекті, машинному навчанні або знаннях, або правилах компонентів, підкомпонентів, процесів, засобів, методологій або механізмів (наприклад, методи опорних векторів, нейронні мережі, експертні системи, Байєсівські мережі довір'я, нечітка логіка, механізми злиття даних, класифікатори, …). Такі компоненти, зокрема, можуть автоматизувати деякі механізми або процеси, виконувані ними, щоб зробити частини систем і способів більш адаптивними, а також ефективними і інтелектуальними. Як приклад, а не обмеження, вдосконалена RAN (наприклад, точка доступу, вдосконалений вузол В (eNodeB)) може логічно виводити або передбачати, коли було застосоване поле робастних або розширених перевірок. Як використовується в даній заявці, терміни "компонент", "модуль", "система" і т. п., передбачувано, посилаються на об'єкт, що стосується комп'ютера, або апаратний, або об'єднаний апаратно-програмний, або програмний, або виконуваний програмний об'єкт. Наприклад, компонентом може бути, але не обмежується ними, процес, виконуваний в процесорі, сам процесор, об'єкт, виконуваний файл, потік керування, програма і/або комп'ютер. Як ілюстрація, компонентом може бути як додаток, виконуваний на сервері, так і сам сервер. Один або декілька компонентів можуть знаходитися в процесі і/або потоці керування, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Слово "зразковий" використовується в даному документі для того, щоб означати "слугує як приклад, зразок або ілюстрація". Будь-який аспект або розробка, описані в даному документі як "зразкові", необов'язково повинні тлумачитися як переважні або вигідні відносно інших аспектів або розробок. Крім того, одна або декілька версій можуть бути реалізовані у вигляді способу, пристрою або виробу, використовуючи стандартні методи програмування і/або конструювання для створення програмних засобів, апаратно-програмних засобів, апаратних засобів або будь-якої їх комбінації, щоб керувати комп'ютером для реалізації описаних аспектів винаходу. Термін "виріб" (або, альтернативно, "комп'ютерний програмний продукт"), як він використовується в даному документі, як передбачається, охоплює комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою, носія, несучої або середовища. Наприклад, машиночитані носії можуть включати в себе, але не обмежуються перерахованим, магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, дискета, магнітні смужки, …), оптичні диски (наприклад, компакт-диск (CD), цифровий багатофункціональний диск (DVD) …), смарт-карти і пристрої флеш-пам'яті (наприклад, у вигляді картки, "стіка"). Крім того, необхідно зрозуміти, що несуча хвиля може застосовуватися для перенесення зчитуваних комп'ютером електронних даних, таких як ті, які використовуються при передачі і прийомі електронної пошти або при доступі до мережі, такої як Інтернет або локальна мережа (LAN). Звичайно, фахівець в даній галузі техніки оцінить, що можуть бути зроблені багато які модифікації цієї конфігурації без відхилення від обсягу описаних аспектів. Різні аспекти представлені у вигляді систем, які можуть включати в себе декілька компонентів, модулів і т. п. Необхідно розуміти і оцінювати, що різні системи можуть включати в себе додаткові компоненти, модулі і т. д. і/або можуть не включати в себе всі компоненти, модулі і т. д., описані в зв'язку з кресленнями. Також може використовуватися комбінація цих підходів. Різні аспекти, описані в даному документі, можуть виконуватися на електричних пристроях, що включають в себе пристрої, які застосовують технології сенсорних дисплеїв і/або інтерфейси типу миша і клавіатура. Приклади таких пристроїв включають в себе комп'ютери (настільні і мобільні), смартфони, персональні цифрові помічники (PDA) і інші електронні пристрої, як дротові, так і бездротові. Відносно зразкових систем, описаних вище, методології, які можуть бути реалізовані відповідно до описаного предмета, були описані з посиланням на декілька блок-схем послідовностей операцій. Хоч з метою спрощення пояснення методології показані і описані у вигляді послідовності етапів, необхідно розуміти і оцінювати, що заявлений предмет не обмежується порядком етапів, оскільки деякі етапи можуть відбуватися в іншому порядку і/або одночасно з іншими етапами, на відміну від того, що зображено і описано в даному документі. 18 UA 100439 C2 5 10 15 Крім того, не всі зображені етапи можуть вимагатися для реалізації методологій, описаних в даному документі. Крім того, необхідно додатково брати до уваги, що методології, описані в даному документі, можуть зберігатися на "виробі", щоб сприяти транспортуванню і пересиланню таких методологій в комп'ютери. Термін "виріб", використовуваний в даному документі, як передбачається, охоплює комп'ютерну програму, доступну з будь-якого зчитуваного комп'ютером пристрою, машиночитаного носія, несучої або середовища. Необхідно зрозуміти, що будь-який патент, публікація або інший матеріал розкриття, загалом або частково, який, як вважається, включений по посиланню в даному документі, включений в даний документ тільки в такій мірі, що включений матеріал не конфліктує з існуючими визначеннями, формулюваннями або іншим матеріалом розкриття, викладеним в даному описі. По суті, і в необхідній мірі, розкриття, детально викладене в даному документі, замінює собою будь-який конфліктуючий матеріал, включений в даний документ по посиланню. Будь-який матеріал, або його частина, який, як вважається, повинен бути включений в даний документ по посиланню, але який конфліктує з існуючими визначеннями, формулюваннями або іншим матеріалом розкриття, викладеним в даному документі, включається тільки в тій мірі, в якій не виникає конфлікту між цим включеним матеріалом і існуючим матеріалом розкриття. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Спосіб обробки проміжку вимірювання, який включає: прийом призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перестроювання з вихідної несучої частоти на цільову несучу частоту; визначення конфлікту планування для відповідності з проміжком вимірювання; і виконання процесу керування доступом до середовища передачі (МАС) відповідно до протоколу, попередньо визначеного для конфлікту планування, причому визначення конфлікту планування містить визначення конфлікту планування, що виникає від напівпостійного розподілу спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед згаданим проміжком вимірювання. 2. Спосіб за п. 1, який додатково включає: визначення конфлікту планування, що виникає від спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед проміжком вимірювання, що вказує зворотний зв'язок підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку, що відбувається протягом проміжку вимірювання; і виконання процесу МАС відповідно до протоколу, попередньо визначеного для конфлікту планування за допомогою обробки спільно використовуваного каналу низхідної лінії зв'язку, що приймається перед проміжком вимірювання, і буферизації даних зворотного зв'язку ACK/NAK, і запобігання відправленню зворотного зв'язку ACK/NAK протягом проміжку вимірювання. 3. Пристрій для обробки проміжку вимірювання, який містить: засіб для прийому призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перестроювання з вихідної несучої частоти на цільову несучу частоту; засіб для визначення конфлікту планування для відповідності з проміжком вимірювання; і засіб для виконання процесу керування доступом до середовища передачі (МАС) відповідно до протоколу, попередньо визначеного для конфлікту планування, причому засіб для визначення конфлікту планування містить засіб для визначення конфлікту планування, що виникає від напівпостійного розподілу спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед згаданим проміжком вимірювання. 4. Пристрій за п. 3,який додатково містить: засіб для визначення конфлікту планування, що виникає від спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед проміжком вимірювання, що вказує зворотний зв'язок підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку, що відбувається протягом проміжку вимірювання: і засіб для виконання процесу МАС відповідно до протоколу, попередньо визначеного для конфлікту планування, виконаний з можливістю обробки спільно використовуваного каналу низхідної лінії зв'язку, що приймається перед проміжком вимірювання, і буферизації даних зворотного зв'язку ACK/NAK, і запобігання відправленню зворотного зв'язку ACK/NAK протягом проміжку вимірювання. 5. Машиночитаний носій, що зберігає інструкції для виконання, при виконанні на комп'ютері, етапів способу обробки проміжку вимірювання за будь-яким з пп. 1, 2. 19 UA 100439 C2 5 10 15 20 25 30 35 40 45 6. Спосіб призначення проміжку вимірювання, який включає: передачу призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перестроювання з вихідної несучої частоти на цільову несучу частоту; і забезпечення можливості користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (МАС) відповідно до протоколу, попередньо визначеного для конфлікту планування, причому забезпечення можливості користувацькому обладнанню визначати конфлікт планування включає забезпечення можливості користувацькому обладнанню визначати конфлікт планування, що виникає від напівпостійного розподілу спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед згаданим проміжком вимірювання. 7. Спосіб за п. 6, який додатково включає: забезпечення можливості користувацькому обладнанню визначати конфлікт планування, що виникає від спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед проміжком вимірювання, що вказує зворотний зв'язок підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку, що відбувається протягом проміжку вимірювання, і виконувати процес МАС відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою обробки спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що приймається перед проміжком вимірювання; і непередачі підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку протягом проміжку вимірювання. 8. Пристрій для призначення проміжку вимірювання, який містить: засіб для передачі призначення керування радіоресурсами (RRC) по низхідній лінії зв'язку для проміжку вимірювання для перестроювання з вихідної несучої частоти на цільову несучу частоту; і засіб для забезпечення можливості користувацькому обладнанню визначати конфлікт планування для відповідності з проміжком вимірювання і виконувати процес керування доступом до середовища передачі (МАС) відповідно до протоколу, попередньо визначеного для конфлікту планування, причому засіб для забезпечення можливості користувацькому обладнанню визначати конфлікт планування містить засіб для забезпечення можливості користувацькому обладнанню визначати конфлікт планування, що виникає від напівпостійного розподілу спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед згаданим проміжком вимірювання. 9. Пристрій за п. 8, який додатково містить: засіб для забезпечення можливості користувацькому обладнанню визначати конфлікт планування, що виникає від спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що відбувається перед проміжком вимірювання, що вказує зворотний зв'язок підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку, що відбувається протягом проміжку вимірювання, і виконувати процес МАС відповідно до протоколу, попередньо визначеного для конфлікту планування, за допомогою обробки спільно використовуваного каналу низхідної лінії зв'язку (DL-SCH), що приймається перед проміжком вимірювання; і непередачі підтвердження прийому/негативного підтвердження прийому (ACK/NAK) висхідної лінії зв'язку протягом проміжку вимірювання. 10. Машиночитаний носій, що зберігає інструкції для виконання, при виконанні на комп'ютері, етапів способу призначення проміжку вимірювання за будь-яким з пп. 6, 7. 20 UA 100439 C2 21 UA 100439 C2 22 UA 100439 C2 23 UA 100439 C2 24 UA 100439 C2 25 UA 100439 C2 26 UA 100439 C2 27 UA 100439 C2 28
