Адаптація потужності передачі для сусідніх вузлів
Номер патенту: 94845
Опубліковано: 10.06.2011
Автори: Явуз Мехмет, Нанда Саджив, Ель-Кхамі Мостафа С.
Формула / Реферат

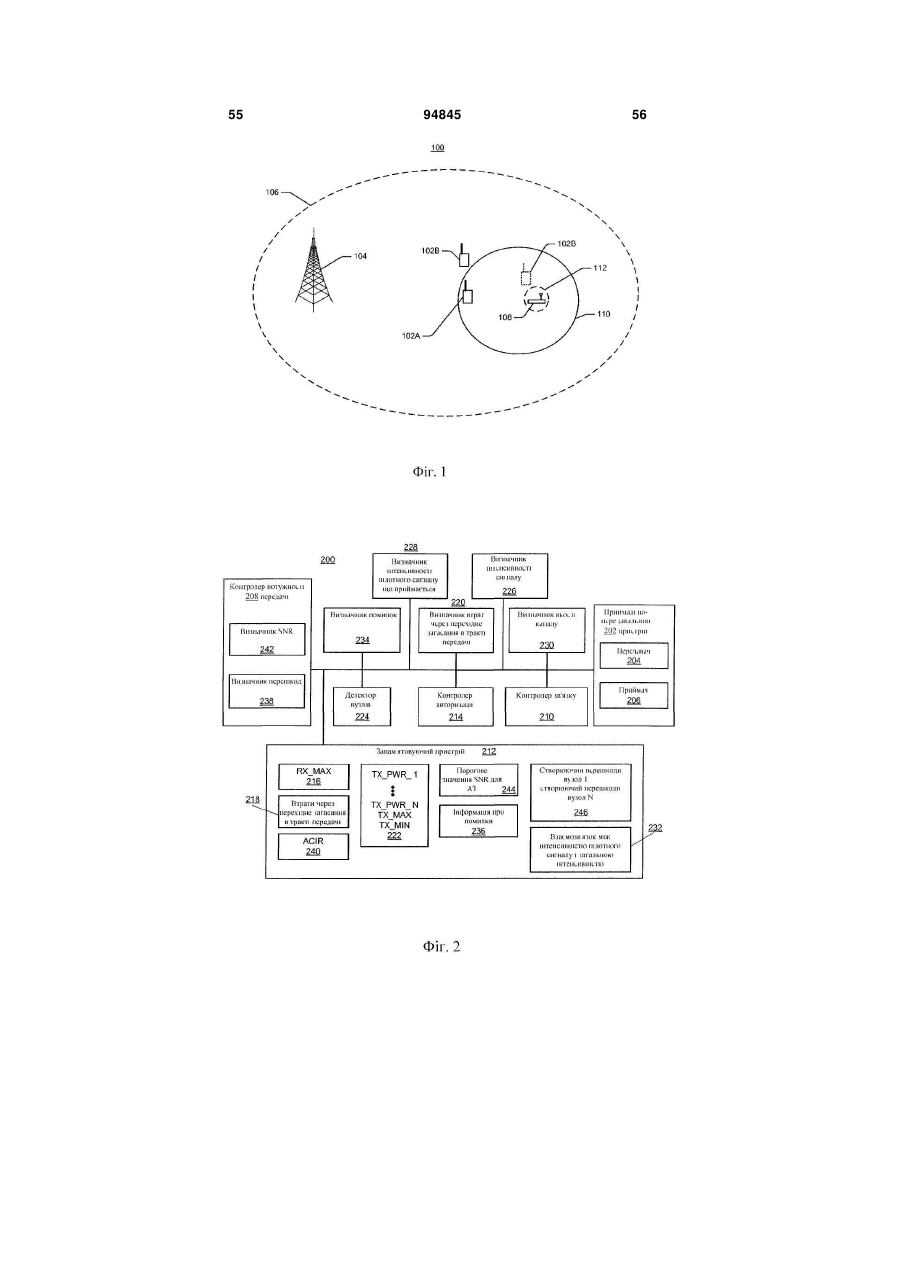

1. Спосіб бездротового зв'язку, який включає етапи, на яких:
приймають за допомогою пристрою щонайменше один індикатор, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу;
ідентифікують на основі щонайменше одного індикатора вузол доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і
передають за допомогою пристрою повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі.
2. Спосіб за п. 1, в якому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу.
3. Спосіб за п. 2, в якому ідентифікація вузла доступу включає етап, на якому визначають те, чи є прийнятним покриття в терміналі доступу.
4. Спосіб за п. 1, в якому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування.
5. Спосіб за п. 1, в якому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного зі щонайменше одного вузла доступу.
6. Спосіб за п. 1, в якому щонайменше один індикатор містить індикатор загальної інтенсивності сигналу, який приймається.
7. Спосіб за п. 1, в якому ідентифікація вузла доступу включає етап, на якому визначають те, який вузол доступу щонайменше з одного вузла доступу має більш високий індикатор інтенсивності пілотного сигналу.
8. Спосіб за п. 1, в якому повідомлення містить індикатор рівня, до якого повинна бути знижена потужність передачі.
9. Спосіб за п. 1, в якому повідомлення передають в ідентифікований вузол доступу.
10. Спосіб за п. 1, в якому повідомлення передають в централізований контролер потужності.
11. Спосіб за п. 1, в якому:
індикатор приймають у другому вузлі доступу, який обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу; і
ідентифікований вузол доступу є сусіднім до другого вузла доступу і обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
12. Спосіб за п. 1, в якому:
індикатор приймають у другому вузлі доступу;
другий вузол доступу є фемтовузлом або піковузлом;
ідентифікований вузол доступу є сусіднім до другого вузла доступу; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.
13. Спосіб за п. 1, в якому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
14. Спосіб за п. 1, в якому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.

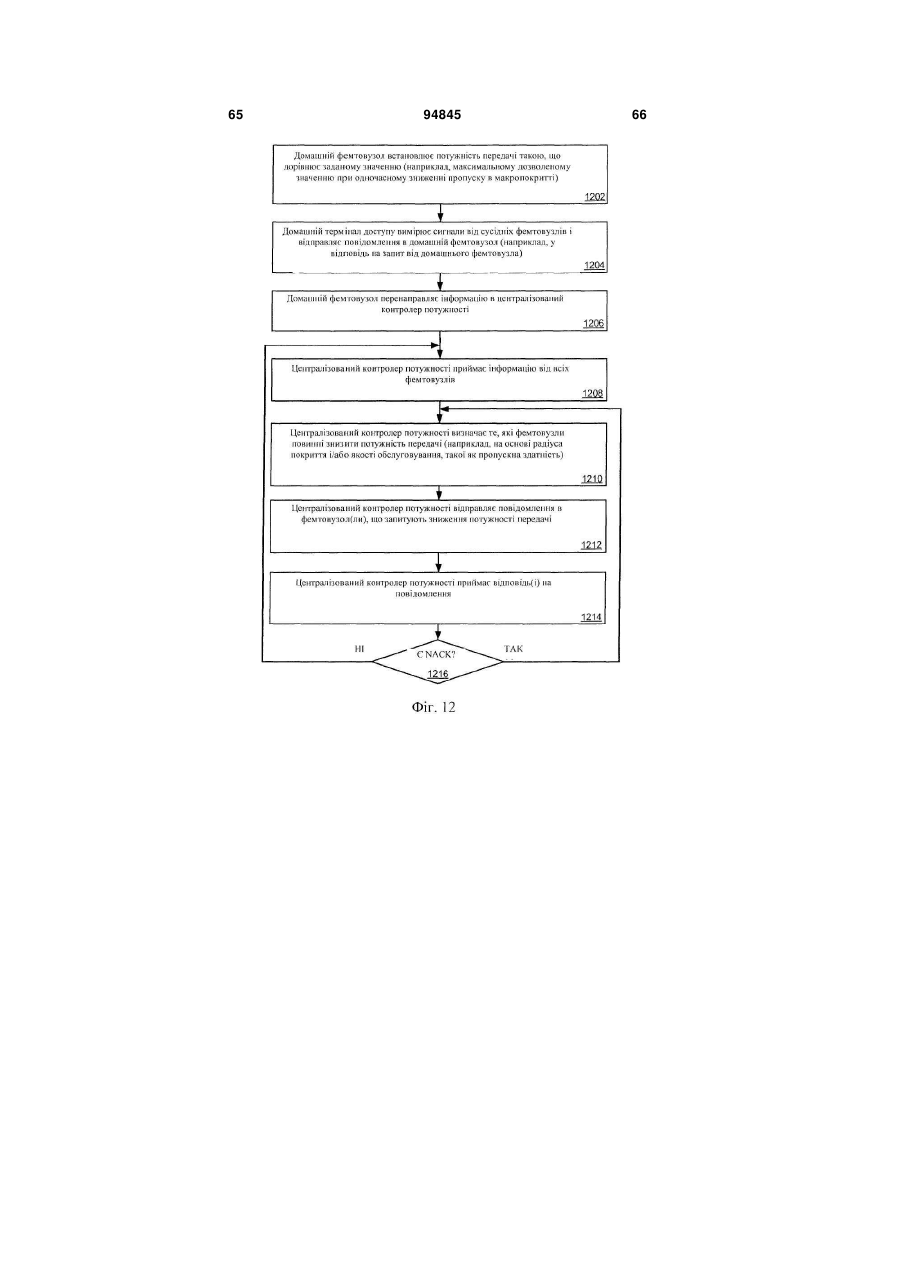

15. Спосіб за п. 1, що додатково включає етапи, на яких:
приймають запит на те, щоб знизити потужність передачі;
визначають те, чи буде асоційований термінал доступу мати достатнє покриття, якщо потужність передачі буде знижена; і
передають відповідь на запит на основі визначення.
16. Спосіб за п. 15, в якому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування.
17. Пристрій для бездротового зв'язку, що містить:
приймач, сконфігурований з можливістю приймати щонайменше один індикатор, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу;
контролер потужності передачі, сконфігурований з можливістю ідентифікувати на основі щонайменше одного індикатора вузол доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і
передавач, сконфігурований з можливістю передавати повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі.
18. Пристрій за п. 17, в якому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу.
19. Пристрій за п. 18, в якому ідентифікація вузла доступу містить визначення того, чи є прийнятним покриття в терміналі доступу.
20. Пристрій за п. 17, в якому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування.
21. Пристрій за п. 17, в якому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного щонайменше з одного вузла доступу.
22. Пристрій за п. 17, в якому щонайменше один індикатор містить індикатор загальної інтенсивності прийнятого сигналу.
23. Пристрій за п. 17, в якому ідентифікація вузла доступу містить визначення того, який вузол доступу щонайменше з одного вузла доступу має більш високий індикатор інтенсивності пілотного сигналу.
24. Пристрій за п. 17, в якому повідомлення містить індикатор рівня, до якого повинна бути знижена потужність передачі.
25. Пристрій за п. 17, в якому повідомлення передають в ідентифікований вузол доступу.
26. Пристрій за п. 17, в якому повідомлення передають в централізований контролер потужності.
27. Пристрій за п. 17, в якому:
індикатор приймають у другому вузлі доступу, який обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу; і
ідентифікований вузол доступу є сусіднім до другого вузла доступу і обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
28. Пристрій за п. 17, в якому:
індикатор приймають у другому вузлі доступу;
другий вузол доступу є фемтовузлом або піковузлом;
ідентифікований вузол доступу є сусіднім до другого вузла доступу; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.
29. Пристрій за п. 17, в якому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
30. Пристрій за п. 17, в якому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.
31. Пристрій за п. 17, в якому:
приймач додатково сконфігурований з можливістю приймати запит на те, щоб знизити потужність передачі;
контролер потужності передачі додатково сконфігурований з можливістю визначати те, чи буде асоційований термінал доступу мати достатнє покриття, якщо потужність передачі буде знижена; і
передавач додатково сконфігурований з можливістю передавати відповідь на запит на основі визначення.
32. Пристрій за п. 31, в якому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування.

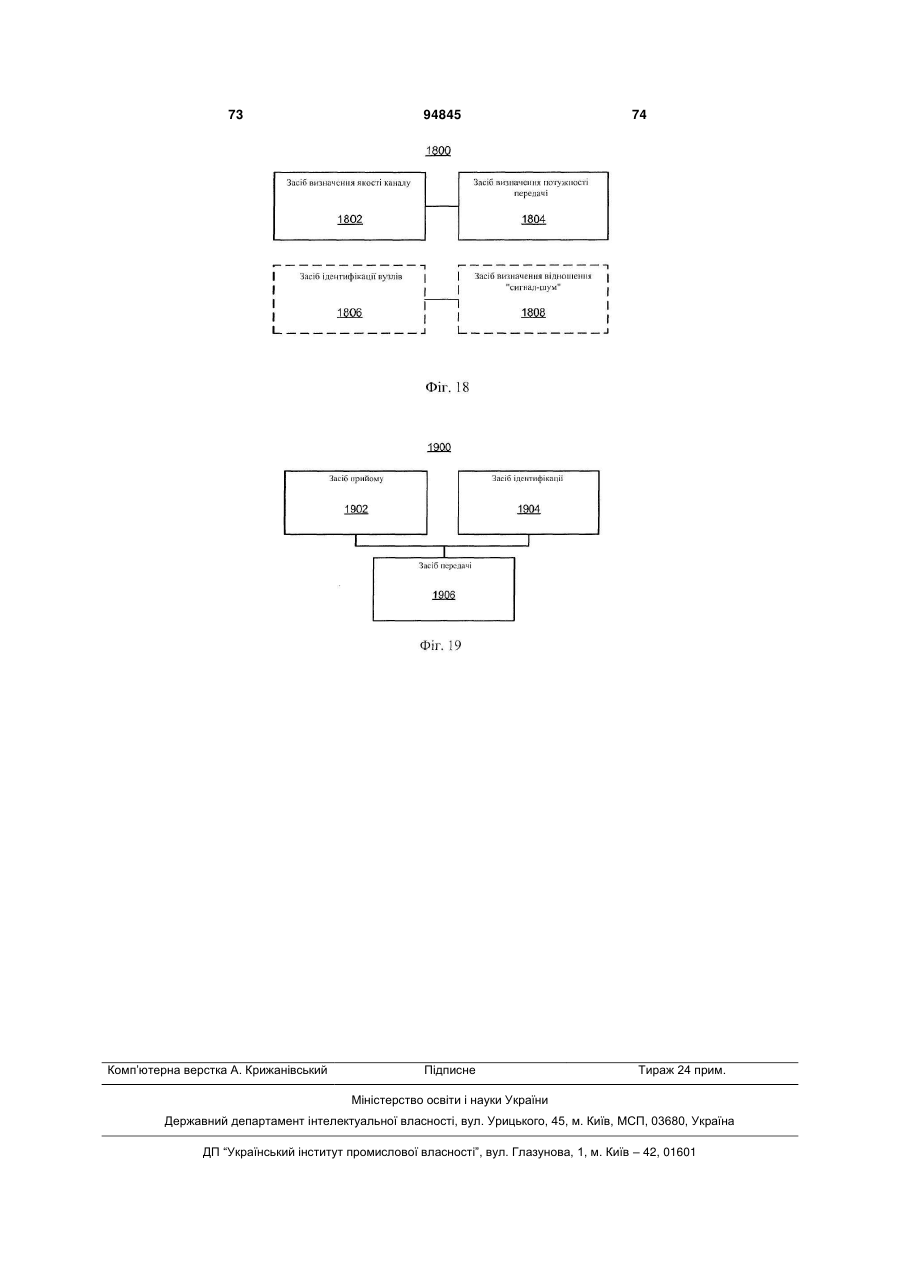

33. Пристрій для бездротового зв'язку, що містить:
засіб для прийому щонайменше одного індикатора, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу;
засіб для ідентифікації на основі щонайменше одного індикатора вузла доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і
засіб для передачі повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі.
34. Пристрій за п. 33, в якому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу.
35. Пристрій за п. 34, в якому ідентифікація вузла доступу містить визначення того, чи є прийнятним покриття в терміналі доступу.
36. Пристрій за п. 33, в якому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування.
37. Пристрій за п. 33, в якому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного з щонайменше одного вузла доступу.
38. Пристрійза п. 33, в якому щонайменше один індикатор містить індикатор загальної інтенсивності сигналу, який приймається.
39. Пристрій за п. 33, в якому ідентифікація вузла доступу містить визначення того, який вузол доступу з щонайменше одного вузла доступу має більш високий індикатор інтенсивності пілотного сигналу.
40. Пристрій за п. 33, в якому повідомлення містить індикатор рівня, до якого повинна бути знижена потужність передачі.
41. Пристрій за п. 33, в якому повідомлення передають в ідентифікований вузол доступу.
42. Пристрій за п. 33, в якому повідомлення передають в централізований контролер потужності.
43. Пристрій за п. 33, в якому:
індикатор приймають у другому вузлі доступу, який обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу; і
ідентифікований вузол доступу є сусіднім до другого вузла доступу і обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
44. Пристрій за п. 33, в якому:
індикатор приймають у другому вузлі доступу;
другий вузол доступу є фемтовузлом або піковузлом;
ідентифікований вузол доступу є сусіднім до другого вузла доступу; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.
45. Пристрій за п. 33, в якому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
46. Пристрій за п. 33, в якому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.
47. Пристрій за п. 33, в якому:
засіб для прийому сконфігурований з можливістю приймати запит на те, щоб знизити потужність передачі;
засіб для ідентифікації сконфігурований з можливістю визначати, чи буде мати асоційований термінал доступу достатнє покриття, якщо потужність передачі буде знижена; і
засіб для передачі сконфігурований з можливістю передавати відповідь на запит на основі визначення.
48. Пристрій за п. 47, в якому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування.
49. Машиночитаний носій для зберігання інструкцій, що містять коди для:
прийому за допомогою пристрою щонайменше одного індикатора, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу;
ідентифікації на основі щонайменше одного індикатора вузла доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і
передавати за допомогою пристрою повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі.
50. Машиночитаний носій за п. 49, причому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу.
51. Машиночитаний носій за п. 50, причому ідентифікація вузла доступу містить визначення того, чи є прийнятним покриття в терміналі доступу.
52. Машиночитаний носій за п. 49, причому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування.
53. Машиночитаний носій за п. 49, причому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного з щонайменше одного вузла доступу.
54. Машиночитаний носій за п. 49, причому щонайменше один індикатор містить індикатор загальної інтенсивності сигналу, який приймається.
55. Машиночитаний носій за п. 49, причому ідентифікація вузла доступу містить визначення того, який вузол доступу з щонайменше одного вузла доступу має більш високий індикатор інтенсивності пілотного сигналу.
56. Машиночитаний носій за п. 49, причому повідомлення містить індикатор рівня, до якого повинна бути знижена потужність передачі.
57. Машиночитаний носій за п. 49, причому повідомлення передають в ідентифікований вузол доступу.
58. Машиночитаний носій за п. 49, причому повідомлення передають в централізований контролер потужності.
59. Машиночитаний носій за п. 49, причому:
індикатор приймають у другому вузлі доступу, який обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу; і
ідентифікований вузол доступу є сусіднім до другого вузла доступу і обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
60. Машиночитаний носій за п. 49, причому:
індикатор приймають у другому вузлі доступу;
другий вузол доступу є фемтовузлом або піковузлом;
ідентифікований вузол доступу є сусіднім до другого вузла доступу; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.
61. Машиночитаний носій за п. 49, причому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу.
62. Машиночитаний носій за п. 49, причому:
індикатор приймають в централізованому контролері потужності; і
ідентифікований вузол доступу є фемтовузлом або піковузлом.
63. Машиночитаний носій за п. 49, який додатково містить інструкції, що містять коди, щоб:
примусити комп'ютер приймати запит на те, щоб знизити потужність передачі;
примусити комп'ютер визначати те, чи буде мати асоційований термінал доступу достатнє покриття, якщо потужність передачі буде знижена; і
примусити комп'ютер передавати відповідь на запит на основі визначення.
64. Машиночитаний носій за п. 63, причому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування.
Текст

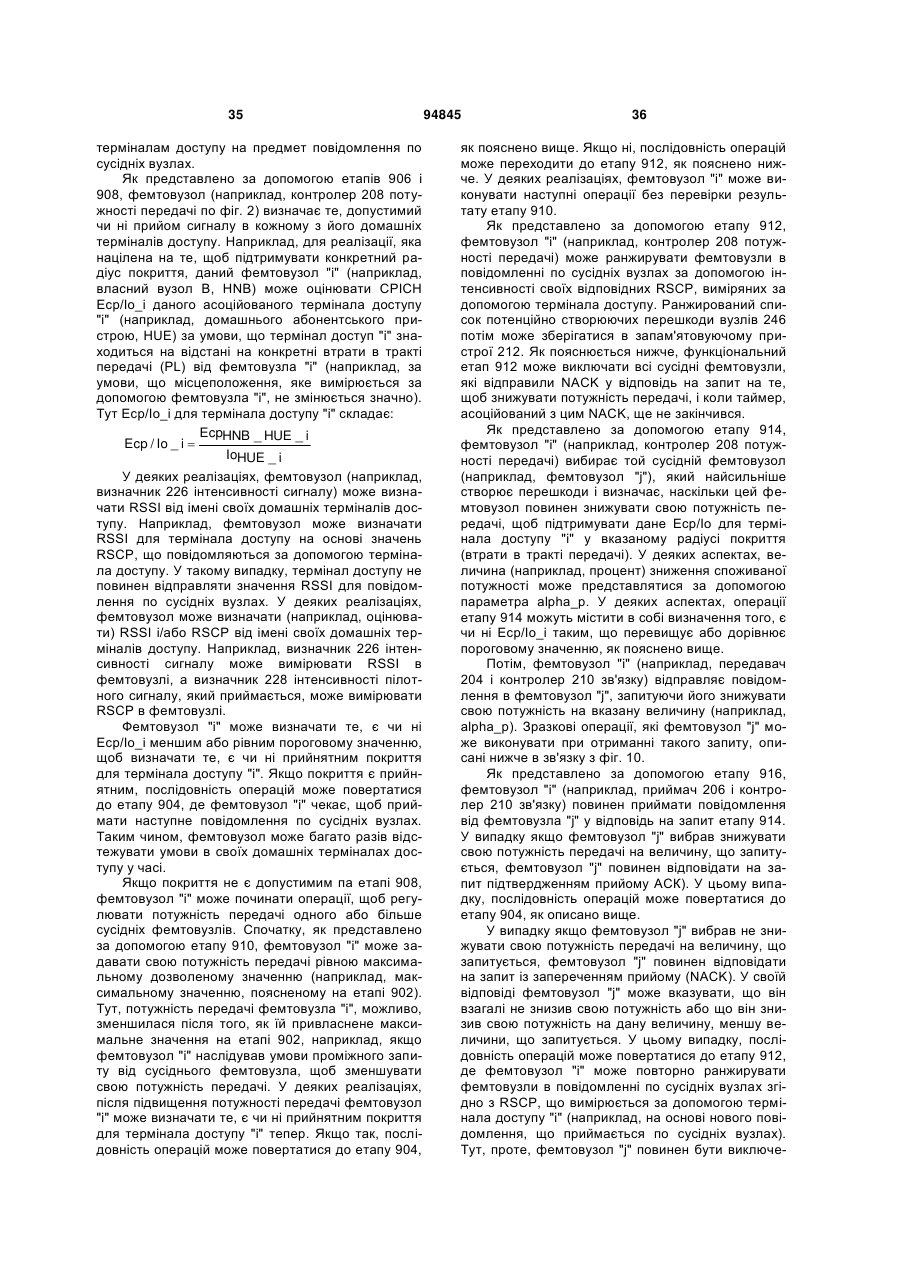

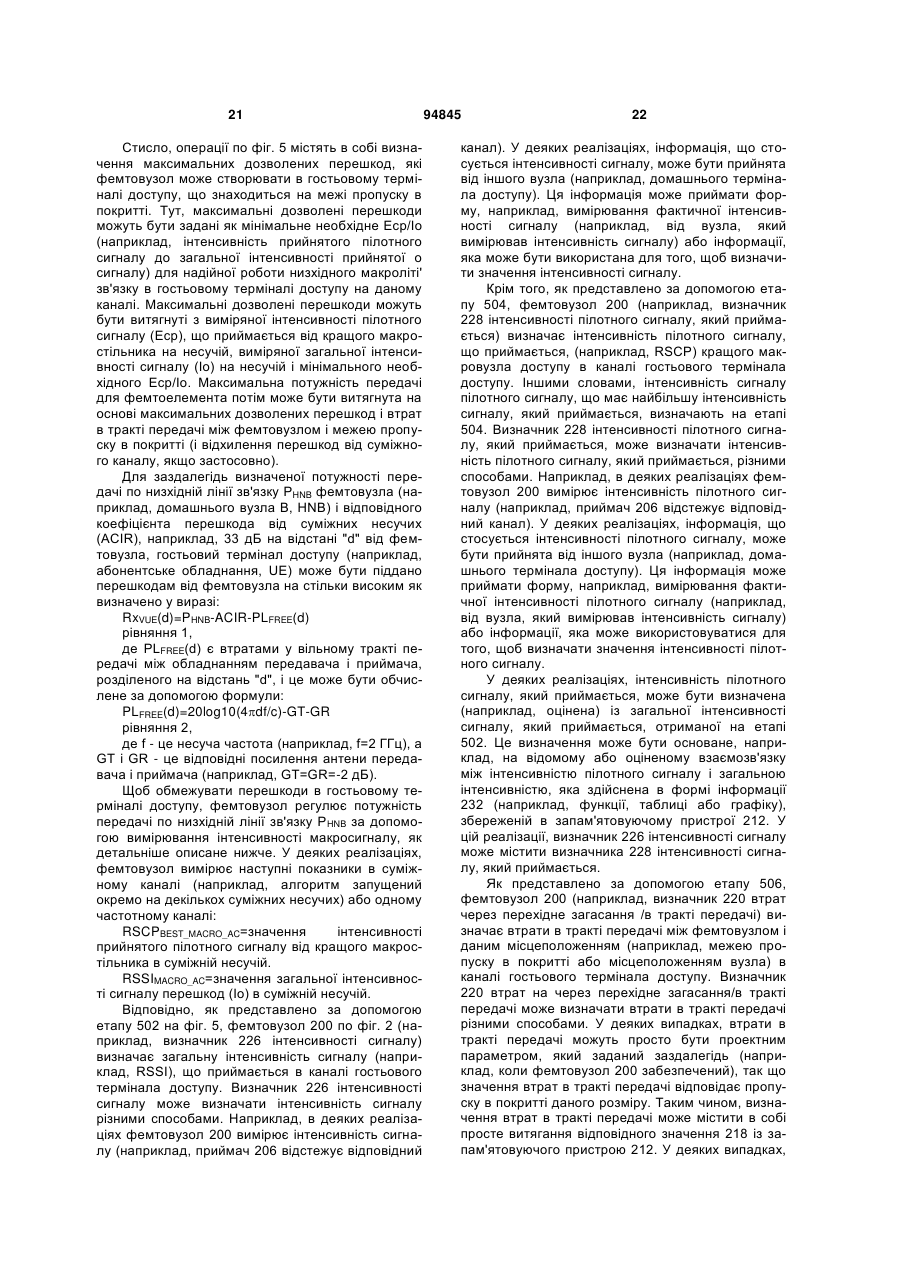

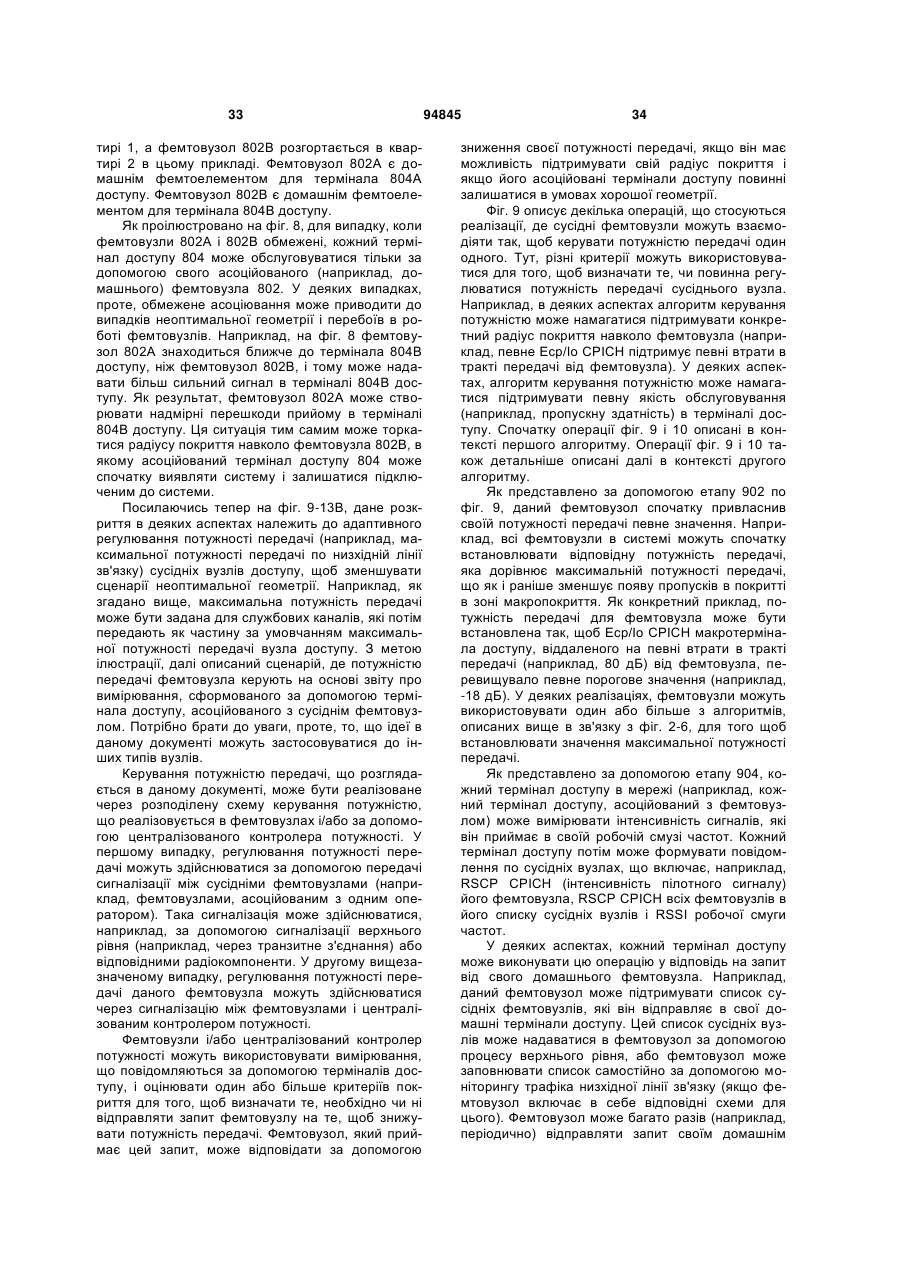

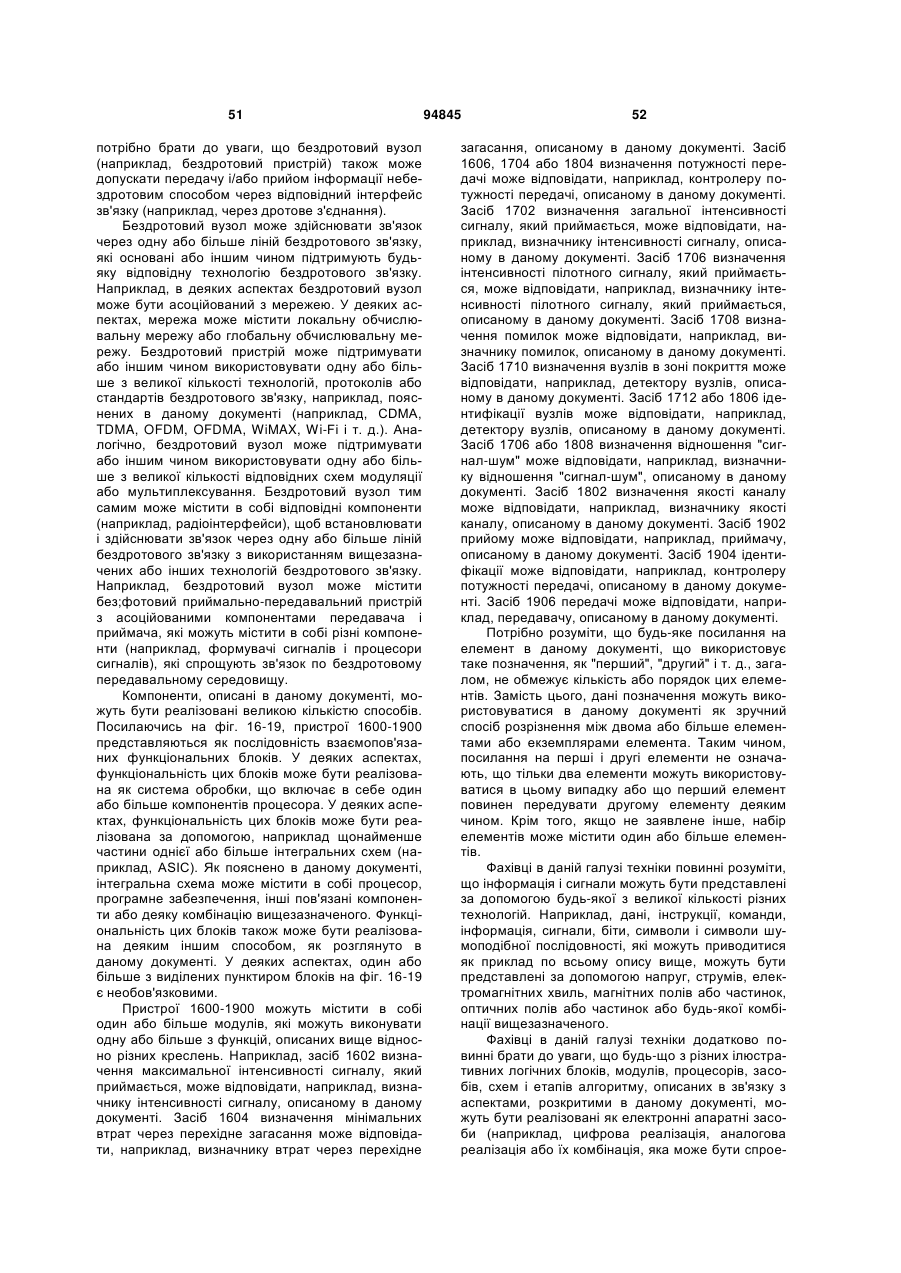

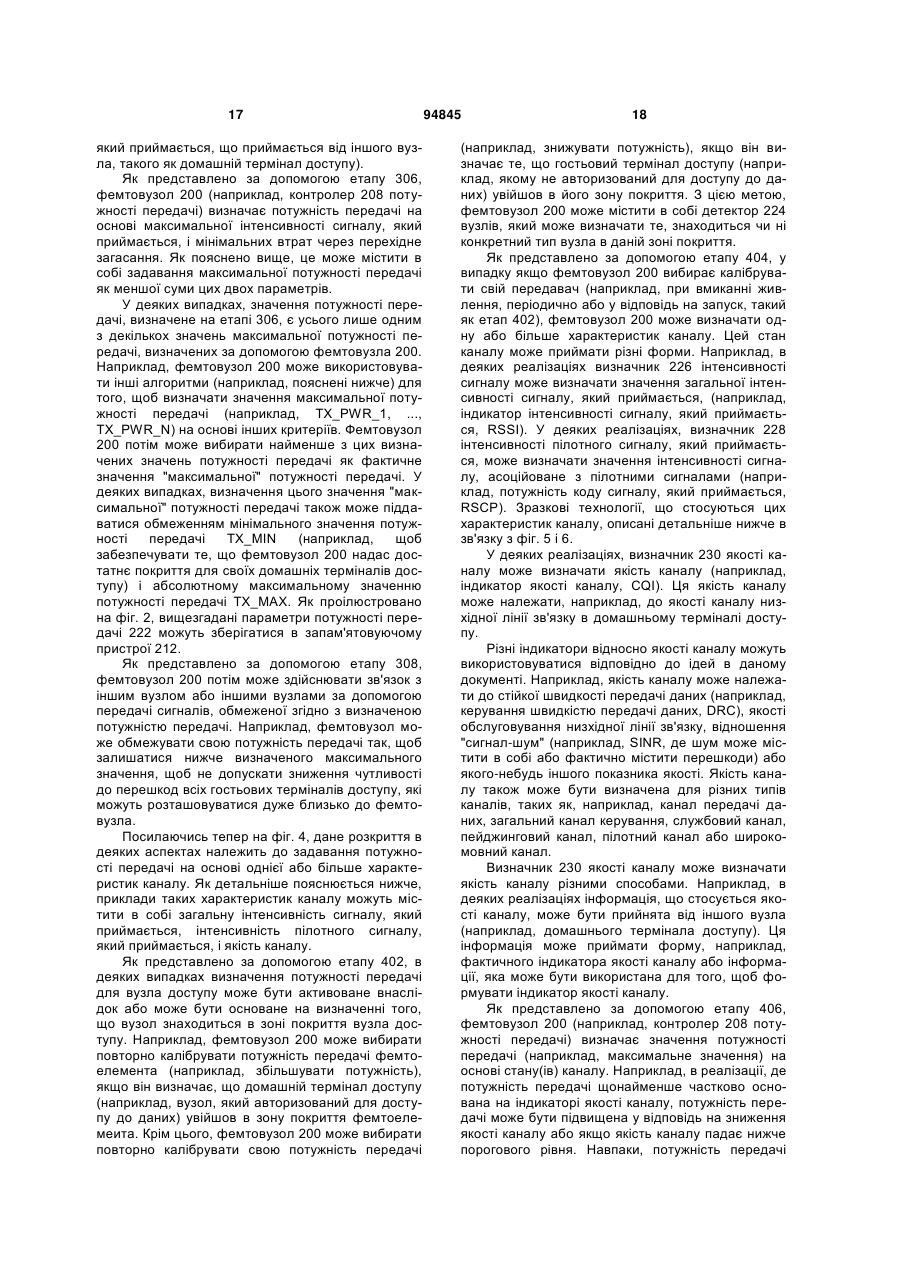

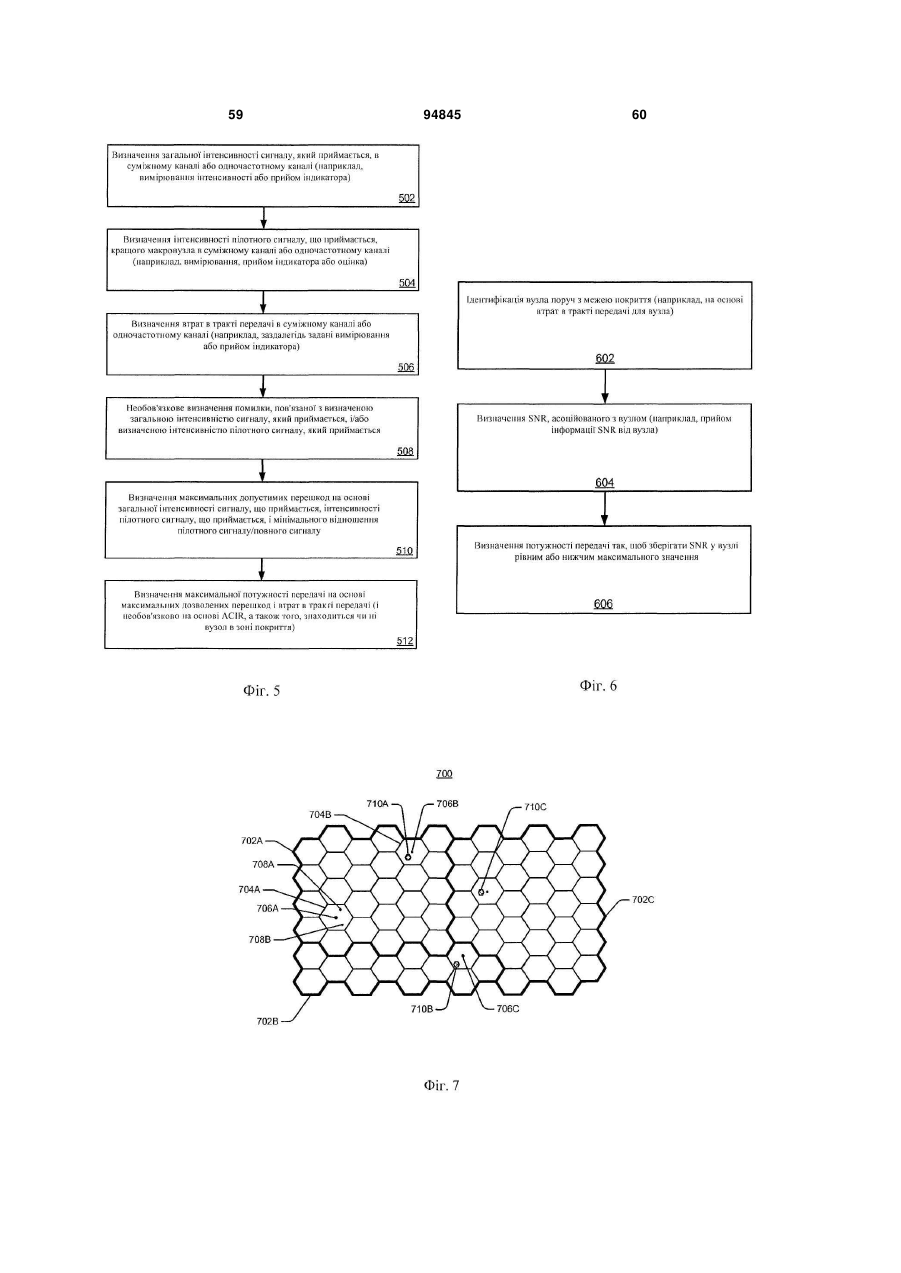

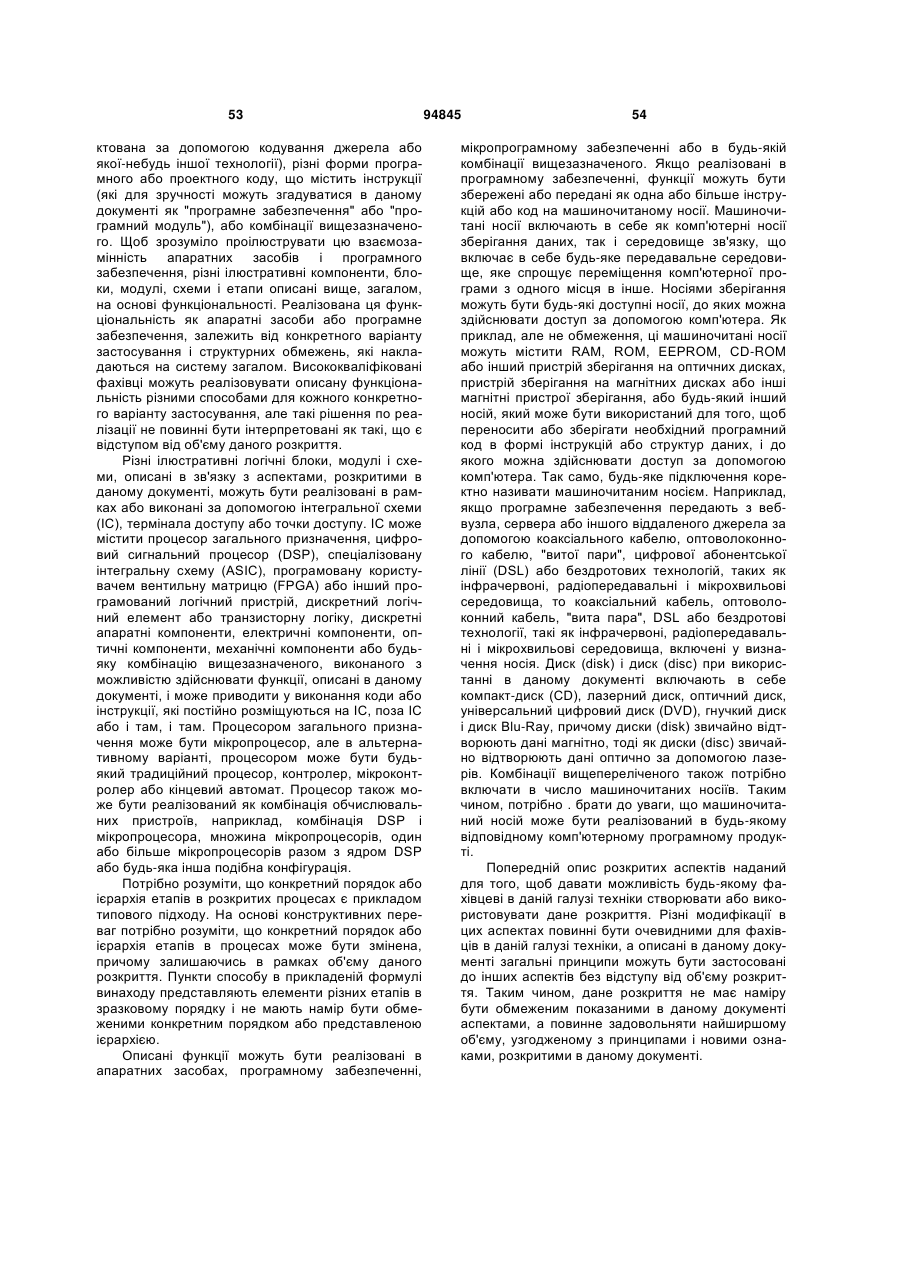

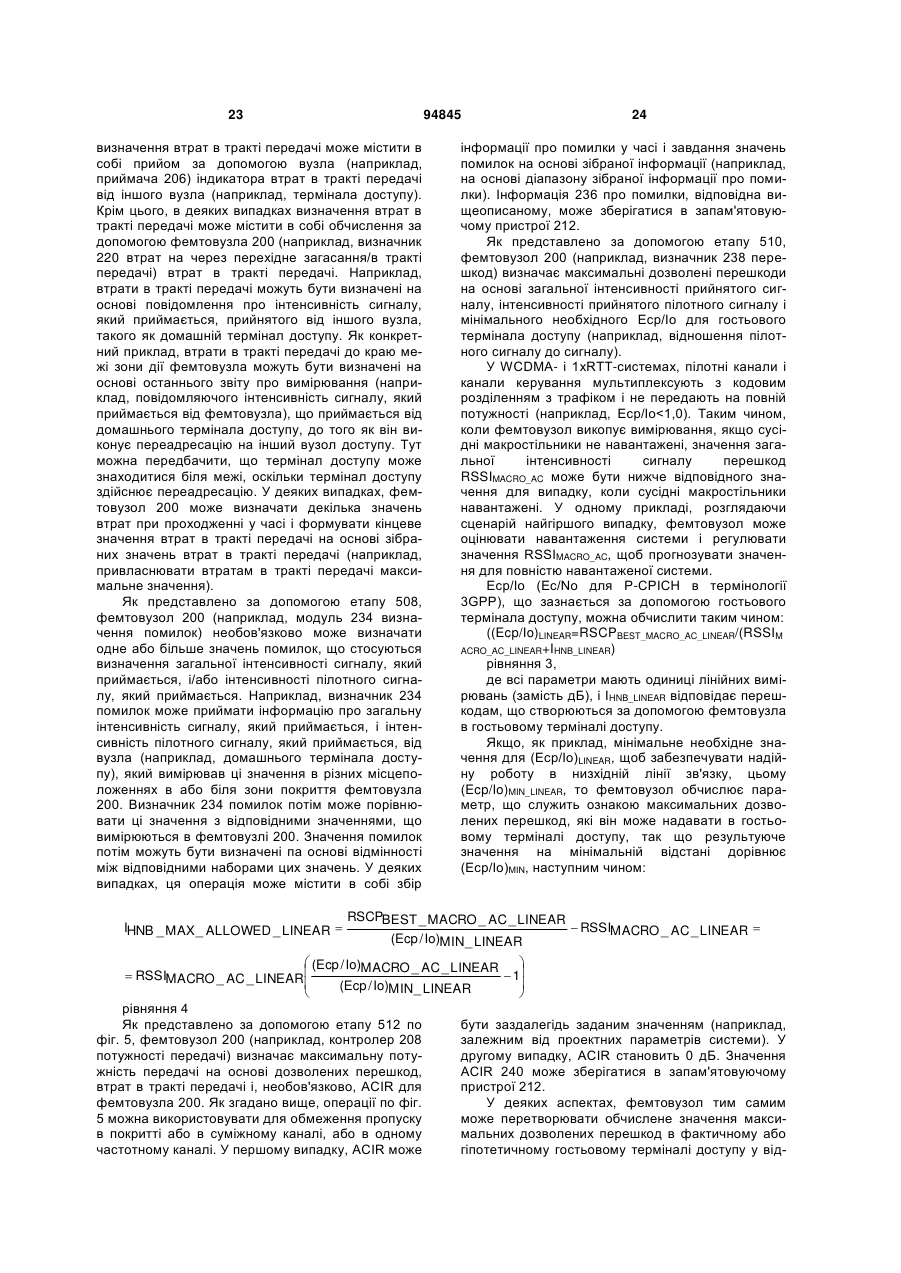

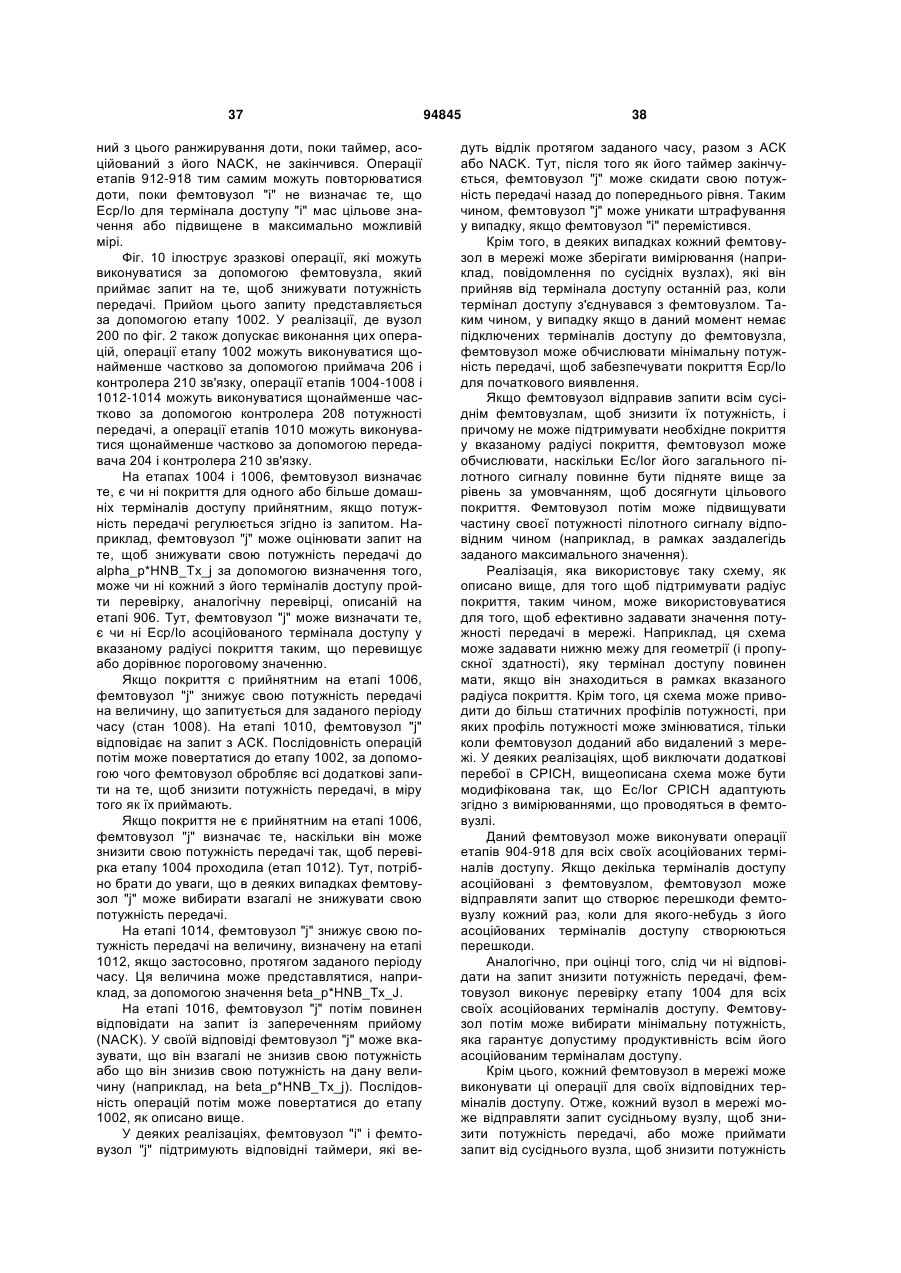

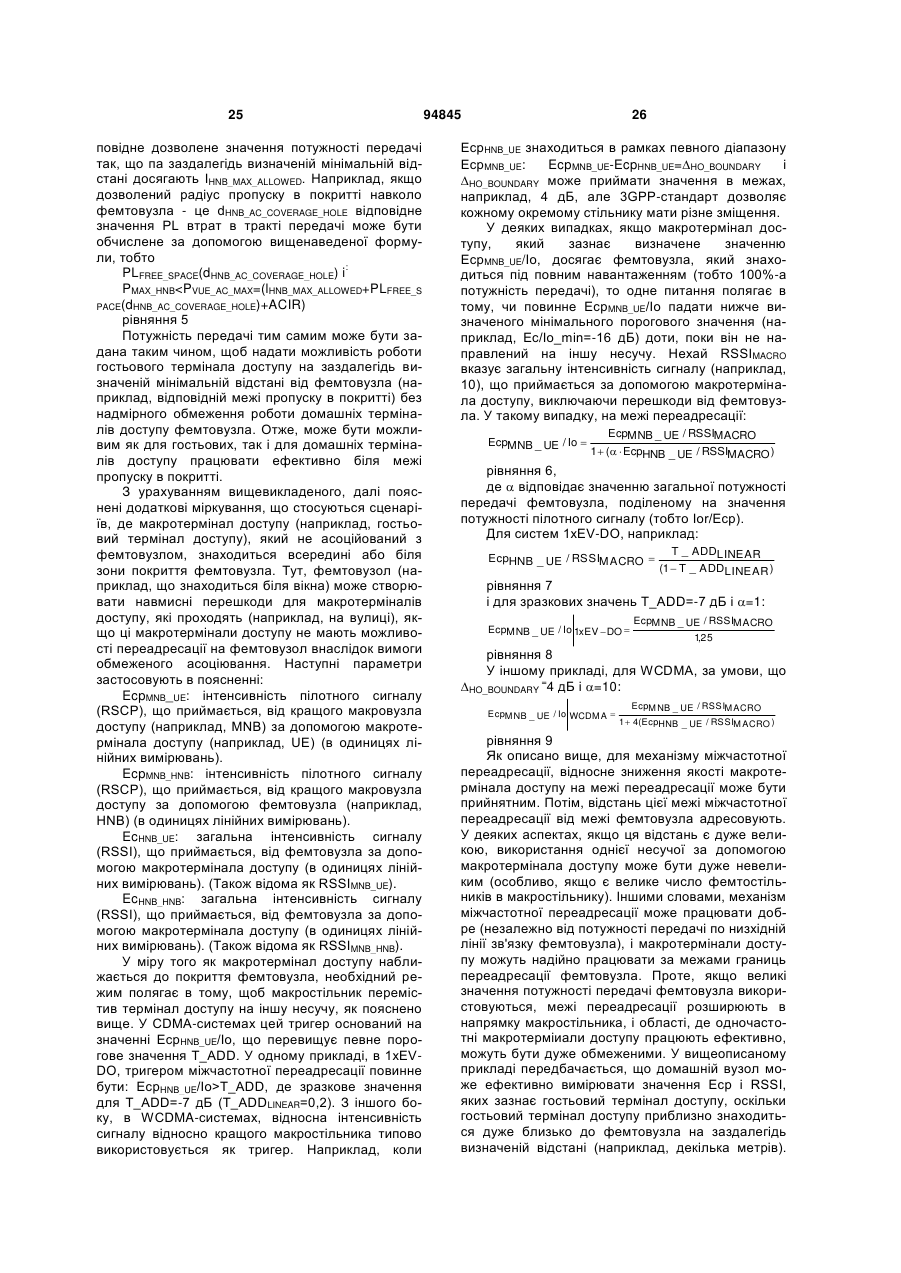

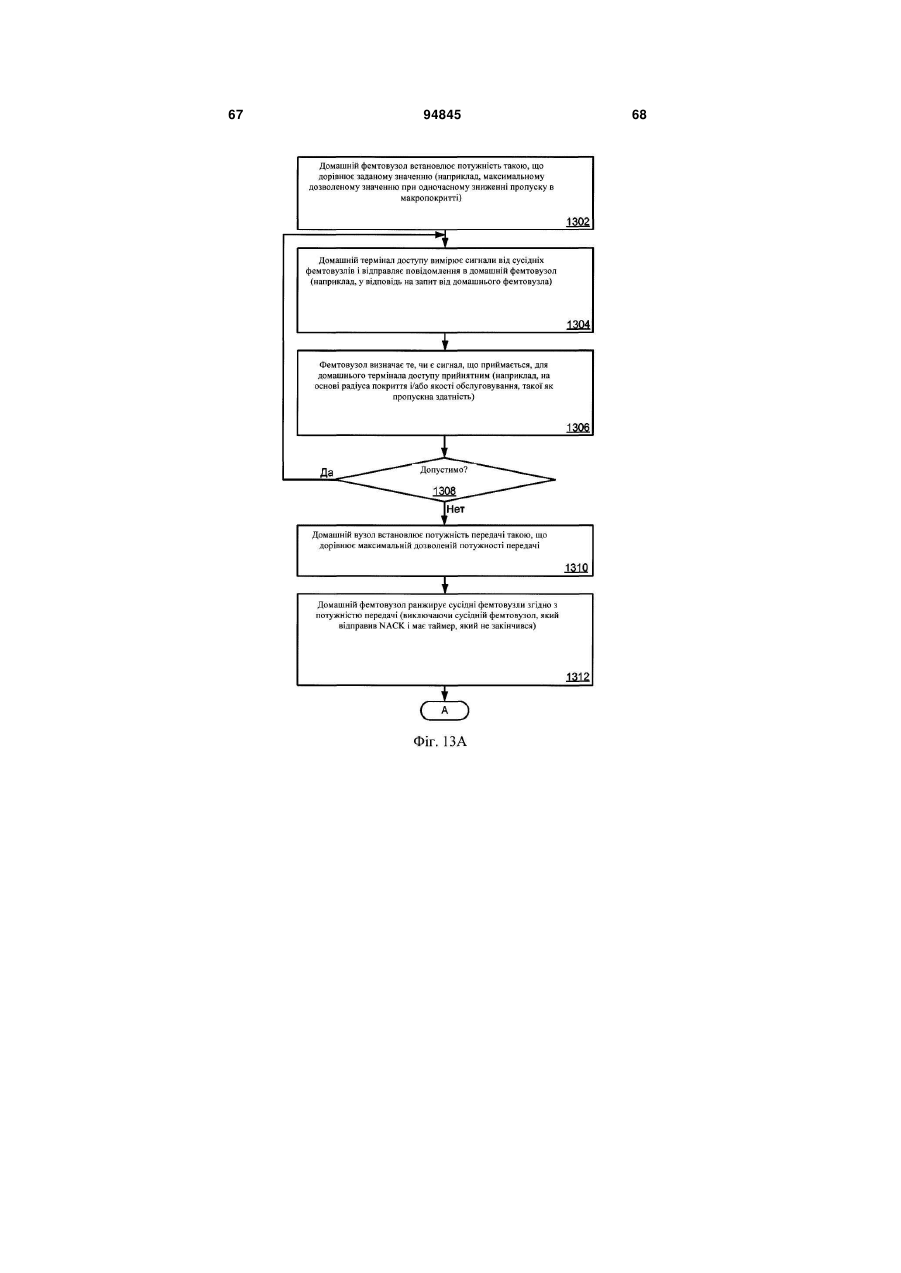

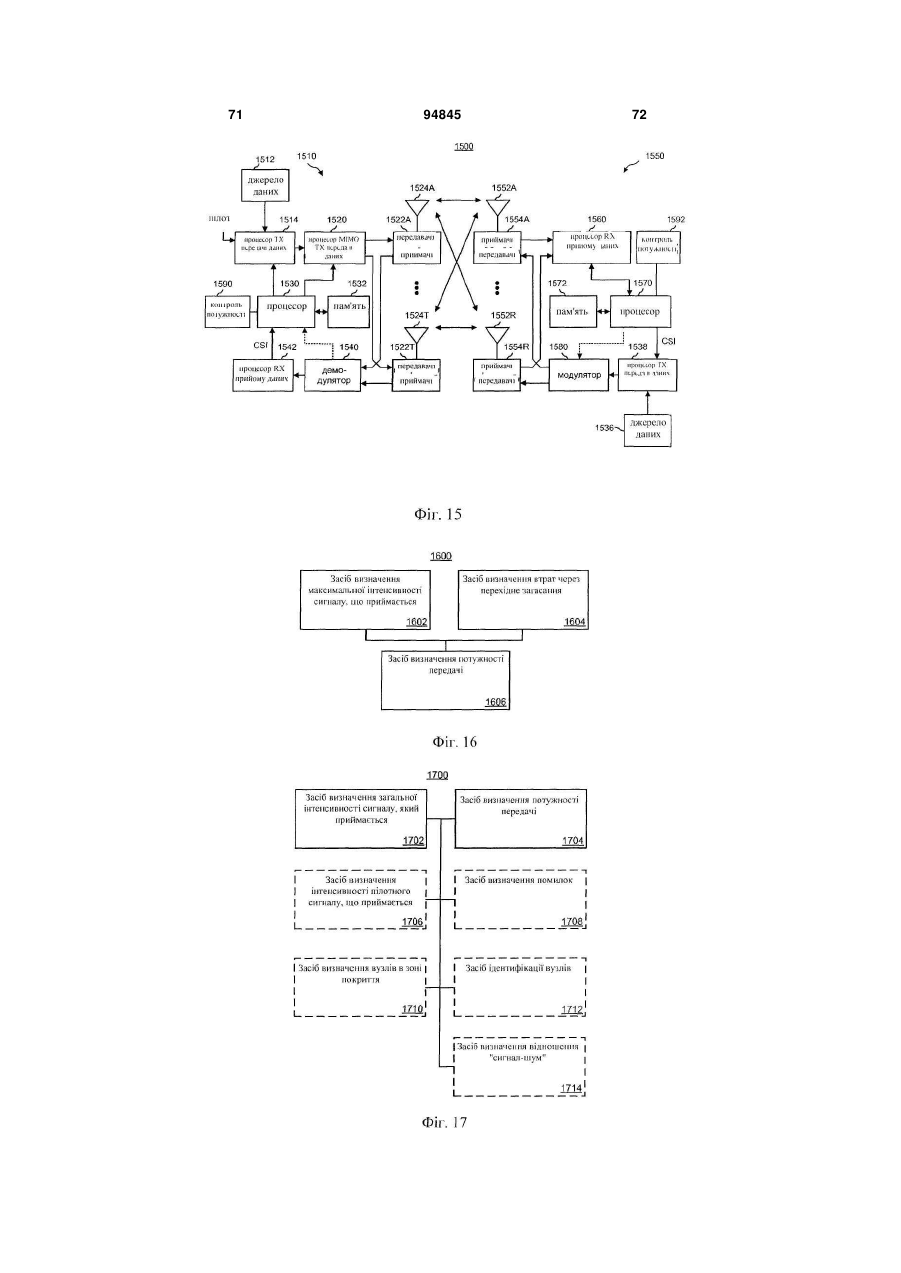

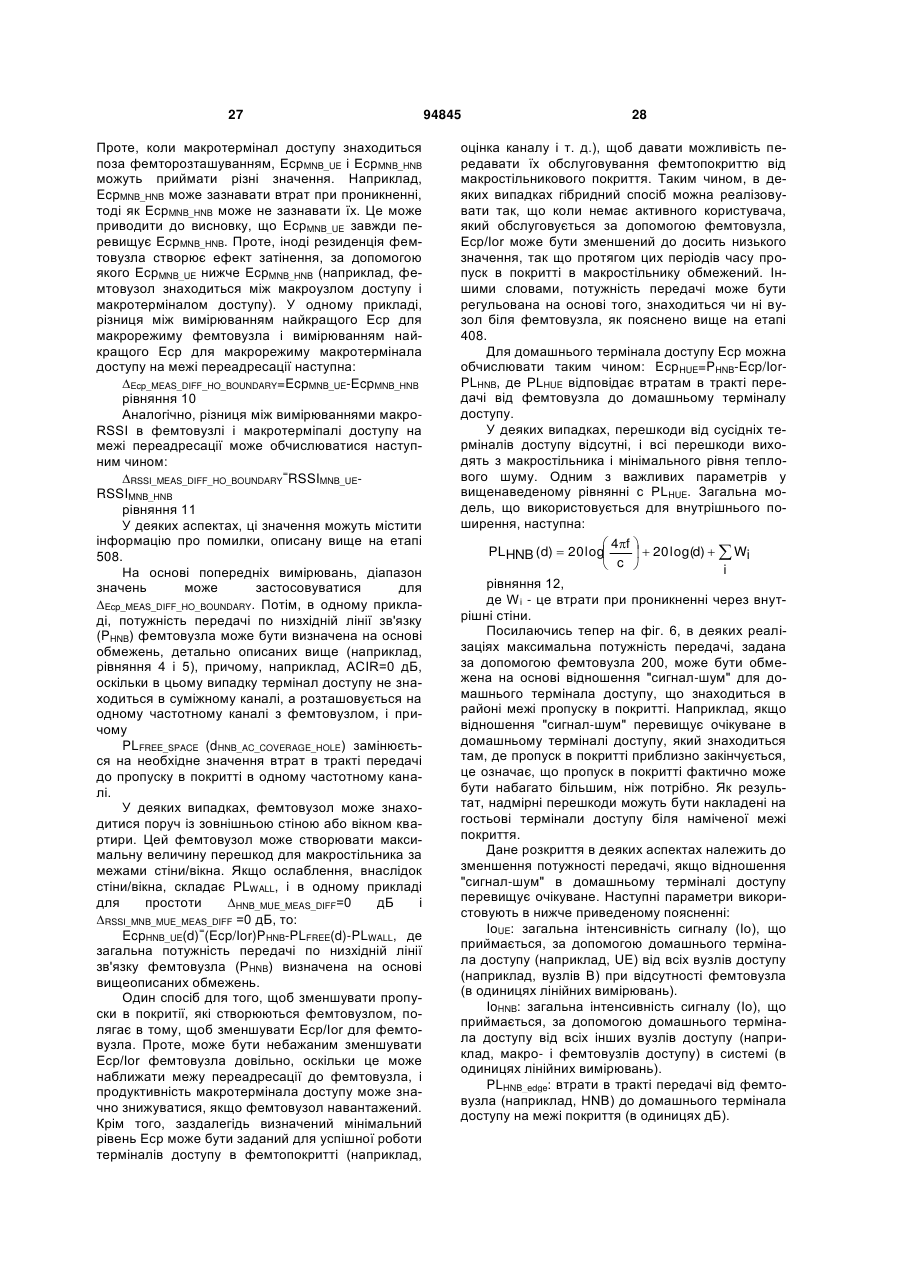

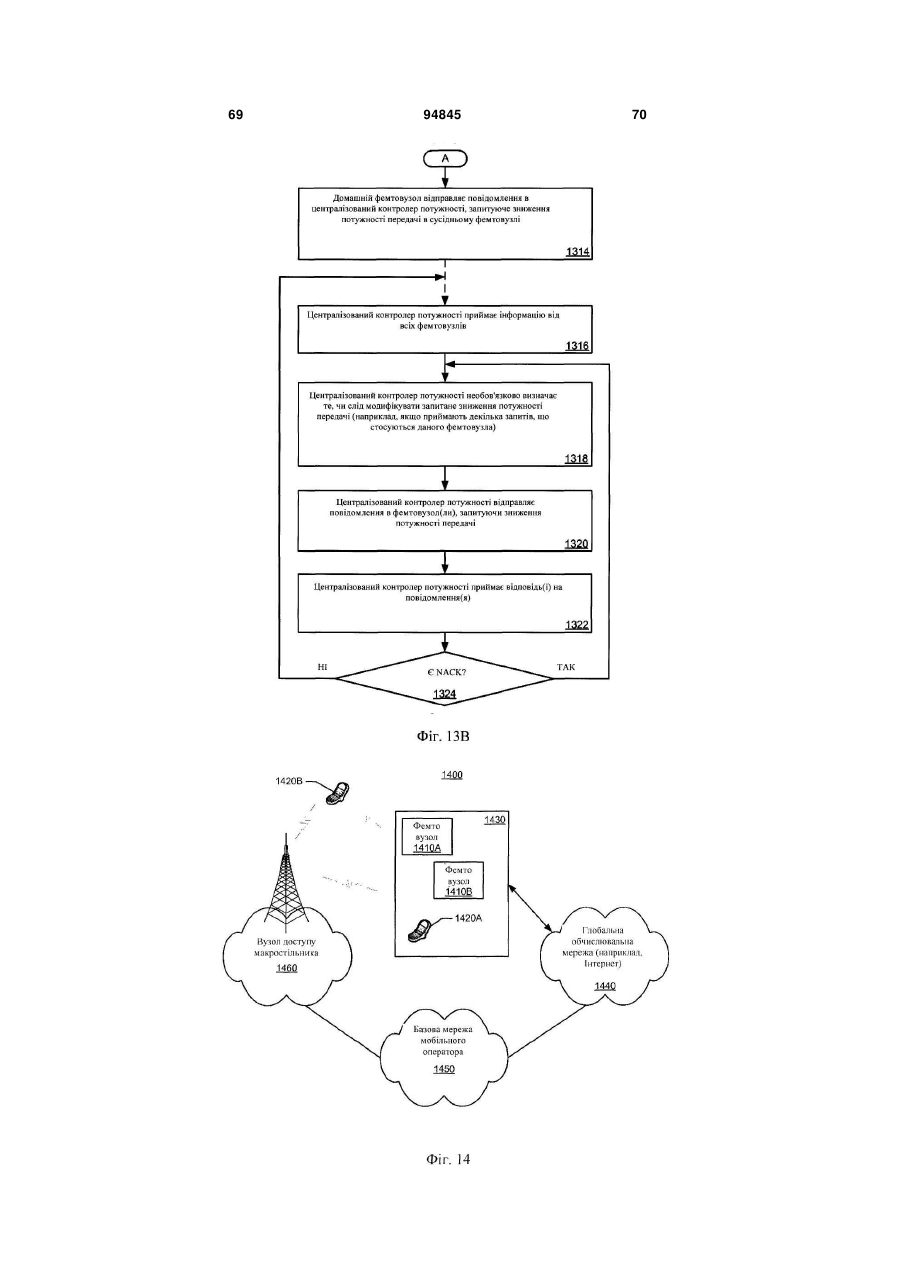

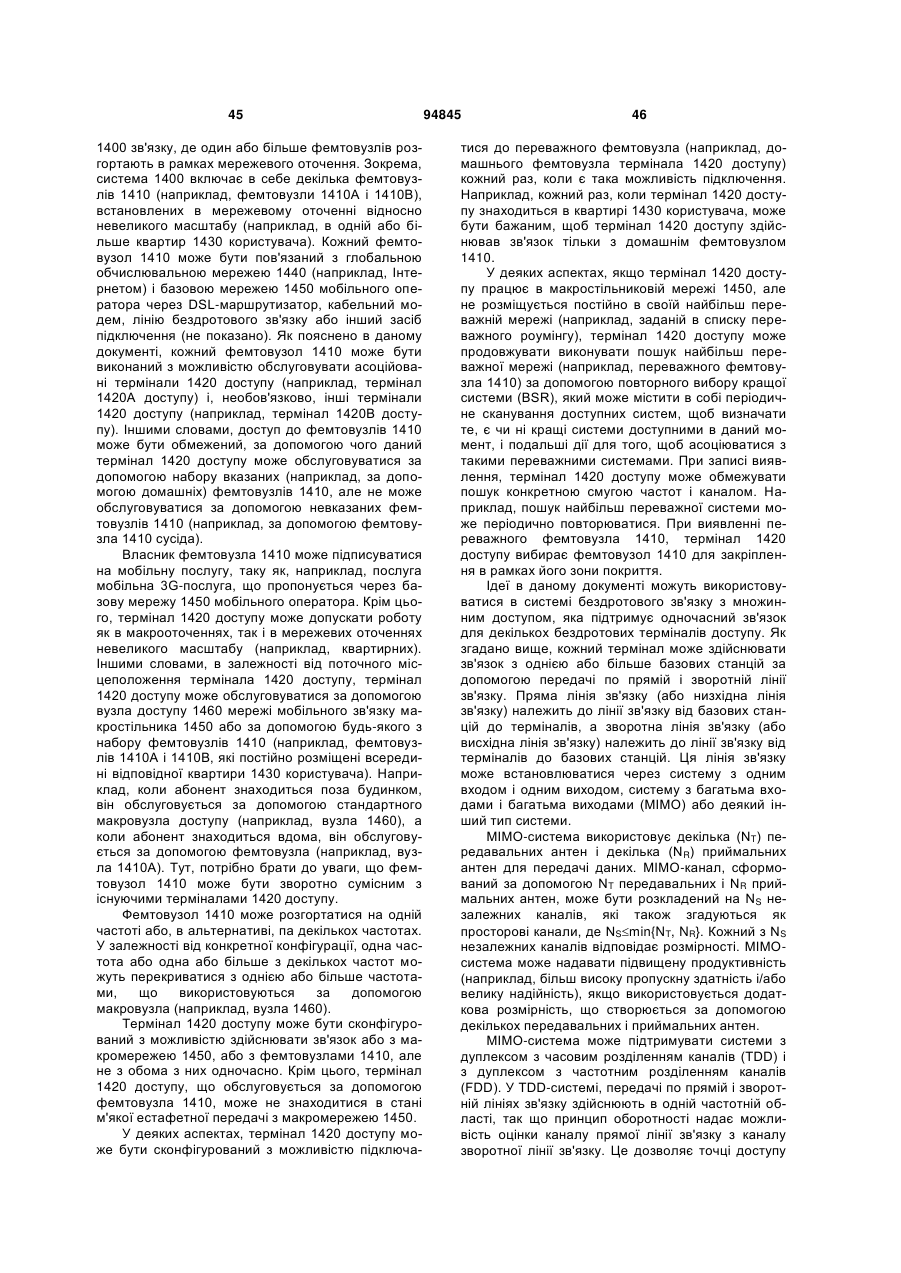

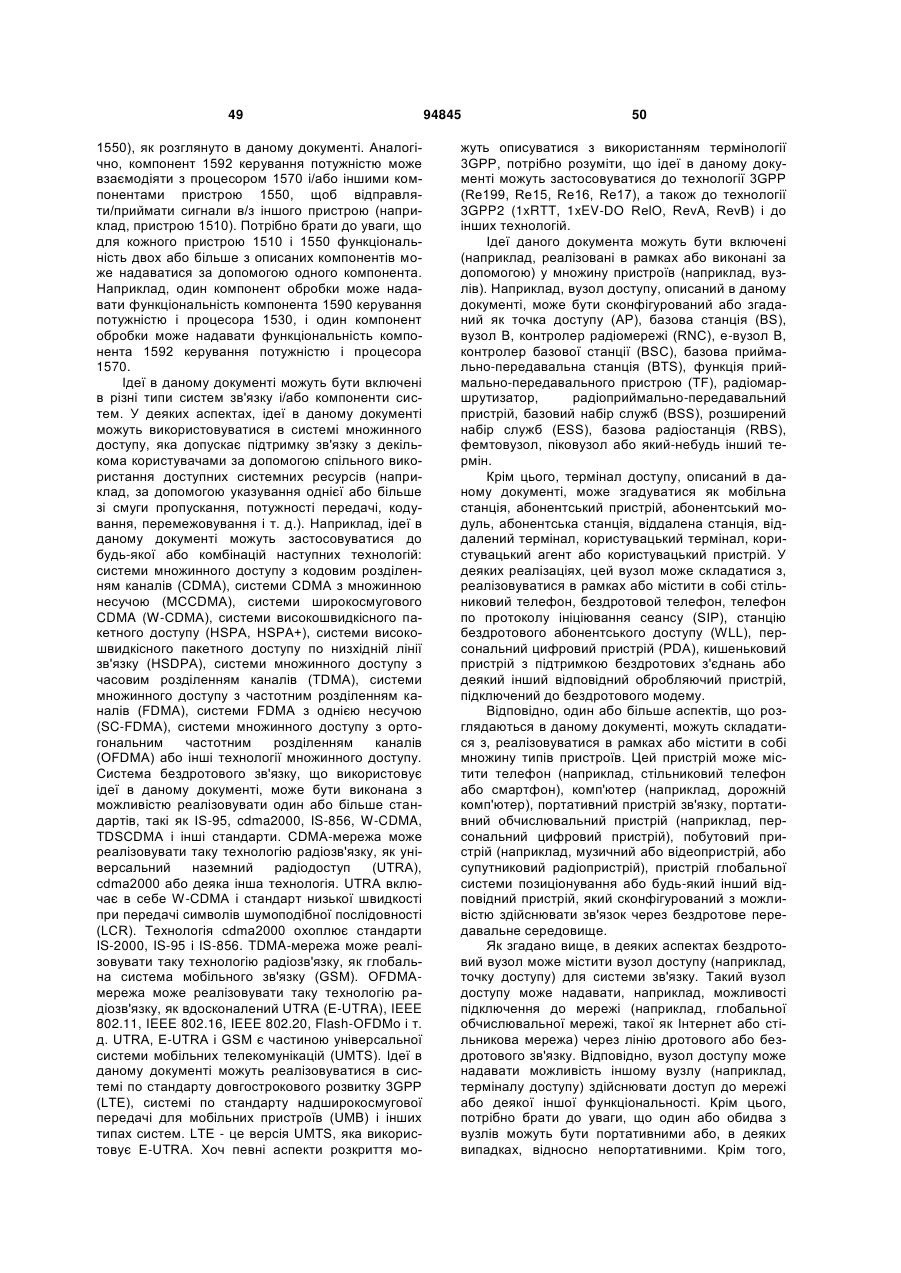

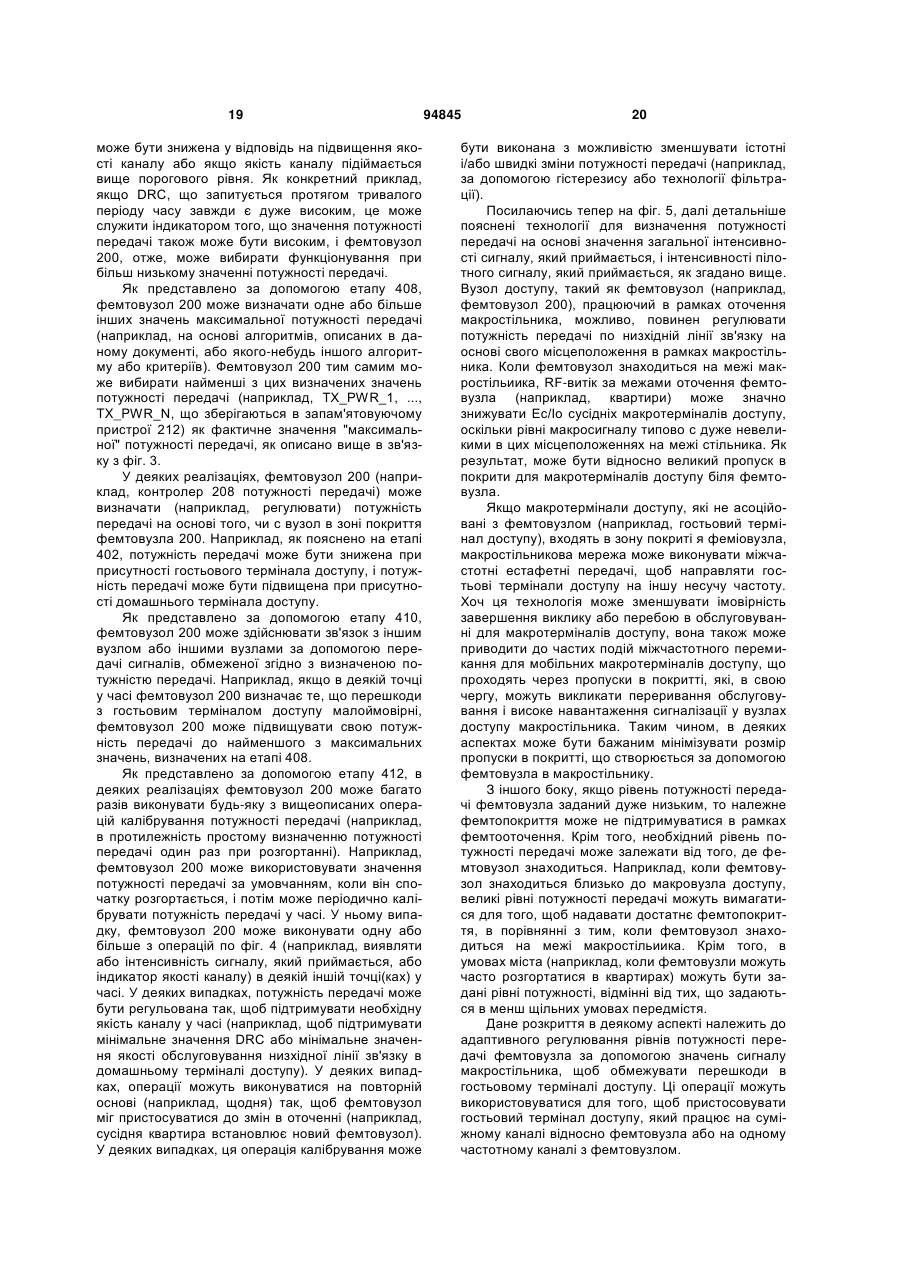

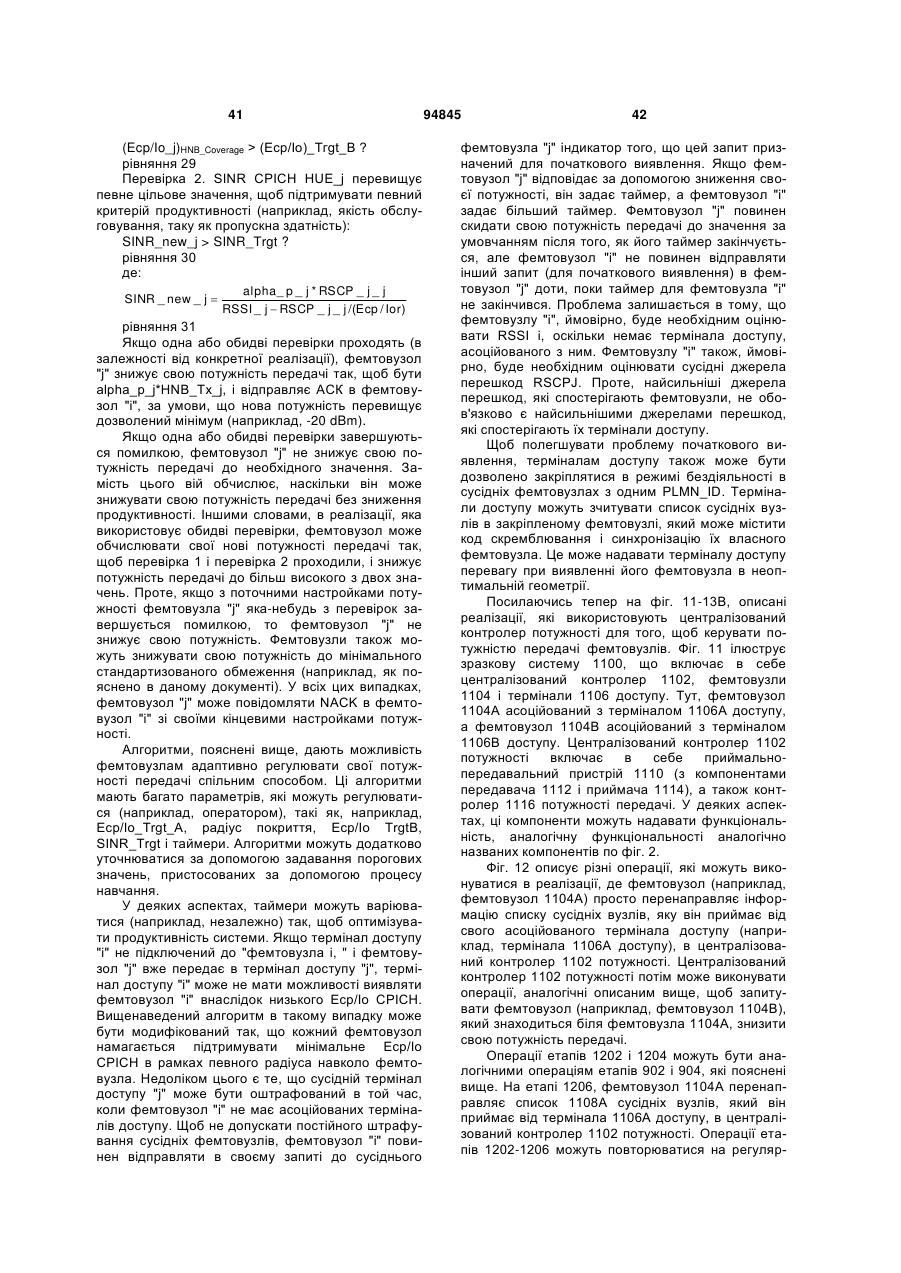

1. Спосіб бездротового зв'язку, який включає етапи, на яких: приймають за допомогою пристрою щонайменше один індикатор, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу; ідентифікують на основі щонайменше одного індикатора вузол доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і передають за допомогою пристрою повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі. 2. Спосіб за п. 1, в якому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу. 3. Спосіб за п. 2, в якому ідентифікація вузла доступу включає етап, на якому визначають те, чи є прийнятним покриття в терміналі доступу. 4. Спосіб за п. 1, в якому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування. 5. Спосіб за п. 1, в якому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного зі щонайменше одного вузла доступу. 2 (19) 1 3 15. Спосіб за п. 1, що додатково включає етапи, на яких: приймають запит на те, щоб знизити потужність передачі; визначають те, чи буде асоційований термінал доступу мати достатнє покриття, якщо потужність передачі буде знижена; і передають відповідь на запит на основі визначення. 16. Спосіб за п. 15, в якому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування. 17. Пристрій для бездротового зв'язку, що містить: приймач, сконфігурований з можливістю приймати щонайменше один індикатор, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу; контролер потужності передачі, сконфігурований з можливістю ідентифікувати на основі щонайменше одного індикатора вузол доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і передавач, сконфігурований з можливістю передавати повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі. 18. Пристрій за п. 17, в якому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу. 19. Пристрій за п. 18, в якому ідентифікація вузла доступу містить визначення того, чи є прийнятним покриття в терміналі доступу. 20. Пристрій за п. 17, в якому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування. 21. Пристрій за п. 17, в якому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного щонайменше з одного вузла доступу. 22. Пристрій за п. 17, в якому щонайменше один індикатор містить індикатор загальної інтенсивності прийнятого сигналу. 23. Пристрій за п. 17, в якому ідентифікація вузла доступу містить визначення того, який вузол доступу щонайменше з одного вузла доступу має більш високий індикатор інтенсивності пілотного сигналу. 24. Пристрій за п. 17, в якому повідомлення містить індикатор рівня, до якого повинна бути знижена потужність передачі. 25. Пристрій за п. 17, в якому повідомлення передають в ідентифікований вузол доступу. 26. Пристрій за п. 17, в якому повідомлення передають в централізований контролер потужності. 27. Пристрій за п. 17, в якому: індикатор приймають у другому вузлі доступу, який обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу; і ідентифікований вузол доступу є сусіднім до другого вузла доступу і обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і 94845 4 обслуговування щонайменше одного вузла доступу. 28. Пристрій за п. 17, в якому: індикатор приймають у другому вузлі доступу; другий вузол доступу є фемтовузлом або піковузлом; ідентифікований вузол доступу є сусіднім до другого вузла доступу; і ідентифікований вузол доступу є фемтовузлом або піковузлом. 29. Пристрій за п. 17, в якому: індикатор приймають в централізованому контролері потужності; і ідентифікований вузол доступу обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу. 30. Пристрій за п. 17, в якому: індикатор приймають в централізованому контролері потужності; і ідентифікований вузол доступу є фемтовузлом або піковузлом. 31. Пристрій за п. 17, в якому: приймач додатково сконфігурований з можливістю приймати запит на те, щоб знизити потужність передачі; контролер потужності передачі додатково сконфігурований з можливістю визначати те, чи буде асоційований термінал доступу мати достатнє покриття, якщо потужність передачі буде знижена; і передавач додатково сконфігурований з можливістю передавати відповідь на запит на основі визначення. 32. Пристрій за п. 31, в якому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування. 33. Пристрій для бездротового зв'язку, що містить: засіб для прийому щонайменше одного індикатора, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу; засіб для ідентифікації на основі щонайменше одного індикатора вузла доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і засіб для передачі повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі. 34. Пристрій за п. 33, в якому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу. 35. Пристрій за п. 34, в якому ідентифікація вузла доступу містить визначення того, чи є прийнятним покриття в терміналі доступу. 36. Пристрій за п. 33, в якому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування. 37. Пристрій за п. 33, в якому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного з щонайменше одного вузла доступу. 38. Пристрій за п. 33, в якому щонайменше один індикатор містить індикатор загальної інтенсивності сигналу, який приймається. 5 39. Пристрій за п. 33, в якому ідентифікація вузла доступу містить визначення того, який вузол доступу з щонайменше одного вузла доступу має більш високий індикатор інтенсивності пілотного сигналу. 40. Пристрій за п. 33, в якому повідомлення містить індикатор рівня, до якого повинна бути знижена потужність передачі. 41. Пристрій за п. 33, в якому повідомлення передають в ідентифікований вузол доступу. 42. Пристрій за п. 33, в якому повідомлення передають в централізований контролер потужності. 43. Пристрій за п. 33, в якому: індикатор приймають у другому вузлі доступу, який обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу; і ідентифікований вузол доступу є сусіднім до другого вузла доступу і обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу. 44. Пристрій за п. 33, в якому: індикатор приймають у другому вузлі доступу; другий вузол доступу є фемтовузлом або піковузлом; ідентифікований вузол доступу є сусіднім до другого вузла доступу; і ідентифікований вузол доступу є фемтовузлом або піковузлом. 45. Пристрій за п. 33, в якому: індикатор приймають в централізованому контролері потужності; і ідентифікований вузол доступу обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу. 46. Пристрій за п. 33, в якому: індикатор приймають в централізованому контролері потужності; і ідентифікований вузол доступу є фемтовузлом або піковузлом. 47. Пристрій за п. 33, в якому: засіб для прийому сконфігурований з можливістю приймати запит на те, щоб знизити потужність передачі; засіб для ідентифікації сконфігурований з можливістю визначати, чи буде мати асоційований термінал доступу достатнє покриття, якщо потужність передачі буде знижена; і засіб для передачі сконфігурований з можливістю передавати відповідь на запит на основі визначення. 48. Пристрій за п. 47, в якому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування. 49. Машиночитаний носій для зберігання інструкцій, що містять коди для: прийому за допомогою пристрою щонайменше одного індикатора, що стосується інтенсивності пілотного сигналу щонайменше одного вузла доступу; 94845 6 ідентифікації на основі щонайменше одного індикатора вузла доступу щонайменше з одного вузла доступу, який повинен знизити потужність передачі; і передавати за допомогою пристрою повідомлення, що запитує ідентифікований вузол доступу знизити потужність передачі. 50. Машиночитаний носій за п. 49, причому щонайменше один індикатор приймають від термінала доступу, який вимірював інтенсивність пілотного сигналу щонайменше одного вузла доступу. 51. Машиночитаний носій за п. 50, причому ідентифікація вузла доступу містить визначення того, чи є прийнятним покриття в терміналі доступу. 52. Машиночитаний носій за п. 49, причому покриття належить до необхідного радіуса покриття і/або необхідної якості обслуговування. 53. Машиночитаний носій за п. 49, причому щонайменше один індикатор містить вимірювання потужності коду сигналу, який приймається, для кожного з щонайменше одного вузла доступу. 54. Машиночитаний носій за п. 49, причому щонайменше один індикатор містить індикатор загальної інтенсивності сигналу, який приймається. 55. Машиночитаний носій за п. 49, причому ідентифікація вузла доступу містить визначення того, який вузол доступу з щонайменше одного вузла доступу має більш високий індикатор інтенсивності пілотного сигналу. 56. Машиночитаний носій за п. 49, причому повідомлення містить індикатор рівня, до якого повинна бути знижена потужність передачі. 57. Машиночитаний носій за п. 49, причому повідомлення передають в ідентифікований вузол доступу. 58. Машиночитаний носій за п. 49, причому повідомлення передають в централізований контролер потужності. 59. Машиночитаний носій за п. 49, причому: індикатор приймають у другому вузлі доступу, який обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу; і ідентифікований вузол доступу є сусіднім до другого вузла доступу і обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, пейджингу і обслуговування щонайменше одного вузла доступу. 60. Машиночитаний носій за п. 49, причому: індикатор приймають у другому вузлі доступу; другий вузол доступу є фемтовузлом або піковузлом; ідентифікований вузол доступу є сусіднім до другого вузла доступу; і ідентифікований вузол доступу є фемтовузлом або піковузлом. 61. Машиночитаний носій за п. 49, причому: індикатор приймають в централізованому контролері потужності; і ідентифікований вузол доступу обмежений щонайменше одним елементом з групи, яка складається з: сигналізації, доступу до даних, реєстрації, 7 94845 8 пейджингу і обслуговування щонайменше одного вузла доступу. 62. Машиночитаний носій за п. 49, причому: індикатор приймають в централізованому контролері потужності; і ідентифікований вузол доступу є фемтовузлом або піковузлом. 63. Машиночитаний носій за п. 49, який додатково містить інструкції, що містять коди, щоб: примусити комп'ютер приймати запит на те, щоб знизити потужність передачі; примусити комп'ютер визначати те, чи буде мати асоційований термінал доступу достатнє покриття, якщо потужність передачі буде знижена; і примусити комп'ютер передавати відповідь на запит на основі визначення. 64. Машиночитаний носій за п. 63, причому визначення основане на необхідному радіусі покриття і/або необхідній якості обслуговування. Вимагання пріоритету згідно з Кодексом Сполучених Штатів 35 U.S.C. §119. Дана заявка вимагає перевагу і пріоритет попередньої заявки, яка знаходиться в загальній власності на патент (США) номер 60/955301, поданої 10 серпня 2007 року і що має патентну виписку номер 072134Р1, і попередньої заявки на патент (США) номер 60/957967, поданої 24 серпня 2007 року і що мас адвокатську виписку номер 072134Р2, розкриття кожної з яких повністю міститься по посиланню в даному документі. Дана заявка, загалом, належить до бездротового зв'язку, а більш конкретно, але не тільки, до підвищення продуктивності зв'язку. Системи бездротового зв'язку широко розгорнені, щоб надавати різні типи зв'язку (наприклад, голос, дані, мультимедійні послуги і т. д.) декільком користувачам. Оскільки попит на послуги високошвидкісної передачі і передачі мультимедійних даних швидко росте, виникає складна задача по реалізації ефективних і відмовостійких систем зв'язку з підвищеною продуктивністю. Щоб доповнювати базові станції традиційної мобільної телефонної мережі (наприклад, макростільникової мережі), базові станції з невеликим покриттям можуть розгортатися, наприклад, у користувача вдома. Такі базові станції з невеликим покриттям загальновідомі як базові станції точки доступу, домашні вузли В або фемтостільники і можуть використовуватися для того, щоб надавати більш відмовостійке внутрішнє покриття бездротового зв'язку для мобільних модулів. Як правило, такі базові станції з невеликим покриттям підключені до Інтернету і мережі мобільного оператора через DSL-маршрутизатор або кабельний модем. У типовому макростільниковому розгортанні, RF-покриття планується і керується за допомогою операторів стільникової мережі, щоб оптимізувати покриття. Базові фемтостанції, з іншого боку, можуть встановлюватися особисто абонентом і розгортаються довільно. Отже, фемтостільники можуть викликати перешкоди як у висхідній лінії зв'язку (UL), так і в низхідній лінії зв'язку (DL) макростільників. Наприклад, базова фемтостанція, встановлена біля вікна квартири, може викликати значні перешкоди низхідної лінії зв'язку для всіх терміналів доступу поза будинком, які не обслуговуються за допомогою фемтостільиика. Крім того, у висхідній лінії зв'язку домашні термінали доступу. які обслуговуються за допомогою фемтостіль ника, можуть викликати перешкоди в базовій станції макростільника (наприклад, макровузлі В). Перешкоди між макро- і фемторозгортуваниями можуть бути зменшені за допомогою роботи фемтомережі на частоті RF-несучої, відмінної від макростільникової мережі. Фемтостільники також можуть створювати перешкоди один одному внаслідок незапланованого розгортання. Наприклад, в багатоквартирному будинку, базова фемтостанція, встановлена біля стіни, що розділяє дві квартири, може викликати значні перешкоди для сусідньої квартири. Тут, найсильнішою базовою фемтостанцією, що спостерігається за допомогою домашнього термінала доступу (наприклад, найсильнішої з точки зору інтенсивності RF-сигналу, який приймається, в терміналі доступу), не обов'язково може бути обслуговуюча базова станція для термінала доступу внаслідок політики обмеженого асоціювання, примусово активованої за допомогою цієї базової фемтостанції. Проблеми RF-перешкод тим самим можуть виникати в системі зв'язку, де радіочастотне (RF) покриття базових фемтостанцій не оптимізоване за допомогою мобільного оператора і де розгортання таких базових станцій є довільним. Таким чином, є потреба у вдосконаленні керування перешкодами для бездротових мереж. Суть зразкових аспектів розкриття приводиться нижче. Потрібно розуміти, що будь-які посилання на термін "аспекти" в даному документі можуть посилатися па один або більше аспектів розкриття суті. Дане розкриття суті в деякому аспекті належить до визначення потужності передачі (наприклад, максимальної потужності) на основі максимальної інтенсивності сигналу, який приймається, дозволеної за допомогою приймача, і на основі мінімальних втрати через перехідне загасання від передавального вузла в приймач. Таким чином, зниження чутливості приймача можна уникнути в системі, де є відносно невеликі втрати в тракті передачі між цими компонентами (наприклад, де приймач може знаходитися довільно близько до передавача). Дане розкриття суті в деяких аспектах належить до задавання потужності передачі для вузла доступу (наприклад, фемтовузла) так, що відповідні перебої (наприклад, пропуски в покритті), що створюються в стільнику (наприклад, макростіль 9 нику), обмежені при одночасному надаванні прийнятного рівня покриття для терміналів доступу, асоційованих з вузлом доступу. У деяких аспектах, ці технології можуть використовуватися для пропусків в покритті в суміжних каналах (наприклад, які реалізовуються на суміжних RF-несучих) і в спільно розміщених каналах (наприклад, які реалізовуються на одній RF-несучій). Дане розкриття в деяких аспектах належить до автономного регулювання потужності передачі по низхідній лінії зв'язку у вузлі доступу (наприклад, фемтовузлі) для того, щоб зменшувати перешкоди. У деяких аспектах, потужність передачі регулюють на основі вимірювання каналу і заданого пропуску в покритті. Тут, мобільний оператор може вказувати пропуск в покритті і/або характеристики каналу, що використовується для того, щоб регулювати потужність передачі. У деяких реалізаціях, вузол доступу вимірює (або приймає індикатор) інтенсивність сигналу, який приймається, сигналів від макровузла доступу і прогнозує втрати в тракті передачі, що стосуються пропуску в покритті в макростільнику (наприклад, коректує для втрат при проникненні і т. д.). На основі мети покриття (втрати в тракті передачі), вузол доступу може вибирати конкретне значення потужності передачі. Наприклад, потужність передачі у вузлі доступу може бути регульована на основі виміряної інтенсивності макросигналу (наприклад, RSCP) і загальної інтенсивності сигналу (наприклад, RSSI). що вимірюється на рівні макровузла. Дане розкриття суті в деяких аспектах належить до задавання потужності передачі на основі якості каналу. Наприклад, вузол доступу може починати роботу на потужності передачі за умовчанням (наприклад, значення частки гидотного сигналу), коли його встановлюють, і пізніше динамічно регулює потужність передачі на основі зворотного зв'язку по DRC/CQI від термінала доступу. У деяких аспектах, якщо запитуваний DRC протягом тривалого періоду часу завжди є дуже високим, це служить індикатором того, що значення PF може бути дуже високим, і вузол доступу може вибирати працювати при більш низькому значенні. Дане розкриття суті в деяких аспектах належить до задавання потужності передачі на основі відношення "сигнал-шум" в терміналі доступу. Наприклад, максимальна потужність передачі може бути задана для вузла доступу, щоб забезпечувати те, що відношення "сигнал-шум" в асоційованому терміналі доступу не перевищує задане максимальне значення, коли термінал доступу знаходиться па або біля межі зони покриття для вузла доступу. Дане розкриття суті в деяких аспектах належить до адаптивного регулювання потужності передачі по низхідній лінії зв'язку сусідніх вузлів доступу. У деяких аспектах, обмін інформацією між вузлами доступу може бути використаний для того, щоб підвищувати продуктивність мережі. Наприклад, якщо термінал доступу піддається високим рівням перешкод від сусіднього вузла доступу, інформація, що стосується цих перешкод, може бути перенаправлена в сусідній вузол доступу 94845 10 через домашній вузол доступу термінала доступу. Як конкретний приклад, термінал доступу може відправляти повідомлення по сусідніх вузлах своєму домашньому вузлу доступу, причому повідомлення вказує інтенсивність сигналу, який приймається, яку термінал доступу спостерігає від сусідніх вузлів доступу. Вузол доступу потім може визначати те, створює чи ні один з вузлів доступу надмірні перешкоди для домашнього термінала доступу, в повідомленні по сусідніх вузлах. Якщо так. вузол доступу може відправляти повідомлення в створюючий перешкоди вузол доступу, яке запитує, щоб вузол доступу зменшував свою потужність передачі. Аналогічна функціональність може бути досягнута за допомогою централізованого контролера потужності. Ці і інші зразкові аспекти розкриття суті описані в докладному описі і прикладеній формулі винаходу, яка приведена нижче, і на прикладених кресленнях, на яких: Фіг. 1 є спрощеною схемою декількох зразкових аспектів системи зв'язку, що включає в себе макропокриття і покриття невеликого масштабу; Фіг. 2 є спрощеною блок-схемою декількох зразкових аспектів вузла доступу; Фіг. 3 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть бути виконані для того, щоб визначити потужність передачі на основі максимальної інтенсивності сигналу приймача, що приймається, і мінімальних втрат через перехідне загасання; Фіг. 4 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть бути виконані для того, щоб визначити потужність передачі на основі однієї або більше характеристик каналу; Фіг. 5 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть бути виконані для того, щоб визначити потужність передачі на основі загальної інтенсивності сигналу, який приймається; Фіг. 6 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть бути виконані для того, щоб визначити потужність передачі на основі відношення "сигналшум"; Фіг. 7 є спрощеною схемою, що ілюструє зони покриття для бездротового зв'язку; Фіг. 8 є спрощеною схемою декількох зразкових аспектів системи зв'язку, що включає в себе сусідні фемтостільники; Фіг. 9 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть бути виконані для того, щоб керувати потужністю передачі сусіднього вузла доступу; Фіг. 10 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які можуть бути виконані для того, щоб регулювати потужність передачі у відповідь па запит від іншого вузла; Фіг. 11 є спрощеною схемою декількох зразкових аспектів системи зв'язку, що включає в себе централізоване керування потужністю; Фіг. 12 є блок-схемою послідовності операцій способу декількох зразкових аспектів операцій, які 11 можуть бути виконані для того, щоб керувати потужністю передачі вузла доступу з використанням централізованого керування потужністю: Фіг. 13А і 13В є блок-схемами послідовності операцій способу декількох зразкових аспектів операцій, які можуть бути виконані для того, щоб керувати потужністю передачі вузла доступу з використанням централізованого керування потужністю; Фіг. 14 є спрощеною схемою системи бездротового зв'язку, що включає в себе фемтовузли; Фіг. 15 є спрощеною блок-схемою декількох зразкових аспектів компонентів зв'язку; і Фіг. 16-19 є спрощеними блок-схемами декількох зразкових аспектів пристроїв, виконаних з можливістю надавати керування потужністю, що розглядається в даному документі. Відповідно до сталої практики, різні ознаки, проілюстровані на кресленнях, можуть бути нарисовані не в масштабі. Відповідно, розміри різних ознак можуть бути довільно збільшені або зменшені для ясності. Крім цього, деякі з креслень можуть бути спрощені для ясності. Таким чином, креслення можуть не ілюструвати всі компоненти даного пристрою (наприклад, пристосування) або способу. Нарешті, однакові номери посилальних позицій можуть використовуватися для того, щоб означати однакові ознаки по всьому докладному опису і кресленнях. Різні аспекти розкриття суті описані нижче. Повинно бути очевидним те, що ідеї в даному документі можуть бути здійснені у великій кількості форм, і що всі конкретні структури, функції або і те, і інше, розкрите в даному документі, є просто показовими. На основі ідей в даному документі, фахівці в даній галузі техніки повинні брати до уваги, що аспекти, розкриті в даному документі, можуть бути реалізовані незалежно від будь-яких інших аспектів, і що два або більше з цих аспектів можуть бути комбіновані різними способами. Наприклад, пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою будь-якого числа аспектів, викладених в даному документі. Крім цього, такий пристрій може бути реалізований або спосіб може бути використаний на практиці за допомогою іншої структури, функціональності або структур і функціональності, крім або відмінної від одного або більше аспектів, викладених в даному документі. Крім того, аспект може містити щонайменше один елемент формули винаходу. Фіг. 1 ілюструє зразкові аспекти мережевої системи 100, яка включає в себе макропокриття (наприклад, стільникову мережу великої площі, таку як мережа 3G, яка може звичайно згадуватися як макростільникова мережа) і покриття невеликого масштабу (наприклад, мережеве оточення в квартирі або будинку). У міру того як вузол, такий як термінал 102А доступу, переміщається по мережі, термінал 102А доступу може обслуговуватися в певних місцеположеннях за допомогою вузлів доступу (наприклад, вузла доступу 104), які надають макропокриття, представлене за допомогою області 106, тоді як термінал 102А доступу може обслуговуватися в інших місцеположеннях за допомо 94845 12 гою вузлів доступу (наприклад, вузла 108 доступу), які надають покриття невеликого масштабу, представлене за допомогою області 110. У деяких аспектах, вузли покриття невеликого масштабу можуть використовуватися для того, щоб надавати інкрементне підвищення пропускної здатності, покриття всередині будівлі і різні послуги (наприклад, для більш надійної роботи користувачів). Як детальніше пояснюється нижче, вузол 108 доступу може бути обмежений в тому, що він може не надавати певні послуги певним вузлам (наприклад, гостьовому терміналу 102В доступу). Як результат, пропуск в покритті (наприклад, відповідний зоні 110 покриття) може бути створений в зоні 104 макропокриття. Розмір пропуску в покритті може залежати від того, працюють чи ні вузол доступу 104 і вузол 108 доступу на одній несучій частоті. Наприклад, коли вузли 104 і 108 розташовуються в одному частотному каналі (наприклад, використовують одну несучу частоту), пропуск в покритті може відповідати зоні 110 покриття. Таким чином, в цьому випадку термінал 102А доступу може втрачати макропокриття, коли він знаходиться в рамках зони 110 покриття (наприклад, як указано за допомогою фантомного вигляду термінала 102В доступу). Коли вузли 104 і 108 знаходяться в суміжних каналах (наприклад, використовують різні несучі частоти), менший пропуск 112 в покритті може бути створений в зоні 104 макропокриття внаслідок перешкод суміжного каналу від вузла 108 доступу. Таким чином, коли термінал 102А доступу працює в суміжному каналі, термінал 102А доступу може приймати макропокриття в місцеположенні, яке ближче до вузла 108 доступу (наприклад, тільки поза зоною 112 покриття). У залежності від системних проектних параметрів, пропуск в покритті каналів на одній частоті може бути відносно великим. Наприклад, якщо перешкоди вузла 108 доступу щонайменше є настільки низькими, як мінімальний рівень теплового шуму, пропуск в покритті може мати радіус близько 40 метрів для CDMA-системи, де потужність передачі вузла 108 доступу становить 0 dBm за умови втрат при поширенні у вільному просторі і найгіршого випадку, де немас розділення стінами між вузлами 108 і 102В. Таким чином, існує компроміс між мінімізацією перебоїв в макропокритті і підтримкою прийнятного покриття в рамках вказаного оточення невеликого масштабу (наприклад, покриття фемтовузла в будинку). Наприклад, коли обмежений фемтовузол розташований на межі макропокриття, в міру того як гостьовий термінал доступу наближається до фемтовузла, гостьовий термінал доступу, ймовірно, втрачає макропокриття і завершує виклик. У такому випадку, одне рішення по макростільниковій мережі повинно полягати в тому, щоб переміщувати гостьовий термінал доступу на іншу несучу (наприклад, де перешкоди від суміжного фемтовузла є невеликими). Внаслідок обмеженого спектра, доступного для кожного оператора, проте, використання окремих несучих частот не завжди може бути практичним. У будь-якому випадку, інший оператор може використати несучу, що викорис 13 товується за допомогою фемтовузла. Отже, гостьовий термінал доступу, асоційований з цим іншим оператором, може випробовувати пропуск в покритті, що створюється за допомогою обмеженого фемтовузла на цій несучій. Як детально описано в зв'язку з фіг. 2-13В, значення потужності передачі для вузла може бути задане так, щоб керувати цими перешкодами і/або вирішувати інші аналогічні проблеми. У деяких реалізаціях, задана потужність передачі може належати щонайменше до одного з: максимальної потужності передачі, потужності передачі для фемтовузла або потужності передачі для передачі пілотного сигналу (наприклад, як указано за допомогою значення частки пілотного сигналу). Для зручності, далі описані різні сценарії, де потужність передачі задана для фемтовузла, що розгортається в рамках макромережевого оточення. Тут, термін "макровузол" посилається в деяких аспектах на вузол, який надає покриття для відносно великої області. Термін "фемтовузол" посилається в деяких аспектах на вузол, який надає покриття для відносно невеликої області (наприклад, квартира). Вузол, який надає покриття для області, яка менша макрообласті і більша фемтообласті, може згадуватися як піковузол (наприклад, при наданні покриття всередині офісної будівлі). Потрібно брати до уваги, що ідеї в даному документі можуть бути реалізовані з різними типами вузлів і систем. Наприклад, піковузол або деякий інший тип вузла може надавати ідентичну або аналогічну функціональність з фемтовузлом для іншої (наприклад, більшої) зони покриття. Таким чином, піковузол може бути обмежений, піковузол може бути асоційований з одним або більше домашніми терміналами доступу і т. д. У різних варіантах застосування, інші терміни можуть використовуватися для того, щоб посилатися на макровузол, фемтовузол або піковузол. Наприклад, макровузол може бути сконфігурований або згаданий як вузол доступу, базова станція, точка доступу, е-вузол В, макростільник, макровузол В (MNB) і т. д. Крім того, фемтовузол може бути сконфігурований або згаданий як домашній вузол В (HNB), домашній е-вузол В, базова станція точки доступу, фемтостільпик і т. д. Крім того, стільник, асоційований з макровузлом, фемтовузлом або піковузлом, може згадуватися як макростільник, фемтостільник або пікостільник, відповідно. У деяких реалізаціях, кожен стільник може бути додатково асоційований з (наприклад, розділений на) один або більше секторів. Як згадано вище, фемтовузол може бути обмеженим в деяких аспектах. Наприклад, даний фемтовузол може надавати послуги тільки обмеженому набору терміналів доступу. Таким чином, в розгортаннях з так званим обмеженим (або закритим) асоціюванням, даний термінал доступу може обслуговуватися за допомогою мережі мобільного зв'язку макростільника і обмеженого набору фемтовузлів (наприклад, фемтовузлів, які постійно розміщуються у відповідній квартирі користувача). Обмежений ініціалізований набір терміналів доступу, асоційованих з обмеженим фемтовузлом (який також може згадуватися як домашній вузол В 94845 14 закритої абонентської групи), може тимчасово або постійно розширятися по мірі необхідності. У деяких аспектах, закрита абонентська група (CSG) може бути задана як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список контролю доступу терміналів доступу. У деяких реалізаціях, всі фемтовузли (або всі обмежені фемтовузли) в області можуть працювати на вказаному каналі, який може згадуватися як фемтоканал. Різні взаємозв'язки можуть бути задані між обмеженим фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу, відкритий фемтовузол може згадуватися як фемтовузол без обмеженого асоціювати. Обмежений фемтовузол може згадуватися як фемтовузол, який обмежений деяким способом (наприклад, обмежений для асоціювання і/або реєстрації). Домашній фемтовузол може згадуватися як фемтовузол, для якого термінал доступу авторизований на здійснення доступу і роботу. Запрошений фемтовузол може згадуватися як фемтовузол, для якого термінал доступу тимчасово авторизований на здійснення доступу і роботу. Сторонній фемтовузол може згадуватися як фемтовузол, для якого термінал доступу не авторизований на здійснення доступу і роботу, за винятком, можливо, надзвичайних ситуацій (наприклад, екстрених викликів). З точки зору обмеженого фемтовузла, домашній термінал доступу (або домашнє абонентське обладнання, HUE) може згадуватися як термінал доступу, який авторизований на здійснення доступу до обмеженого фемтовузла. Запрошений термінал доступу може згадуватися як термінал доступу з тимчасовим доступом до обмеженого фемтовузла. Сторонній термінал доступу може згадуватися як термінал доступу, який не має дозволу здійснювати доступ до обмеженого фемтовузла, за винятком, можливо, надзвичайних ситуацій, таких як екстрені виклики. Таким чином, в деяких аспектах сторонній термінал доступу може бути заданий як термінал, який не мас облікових даних або дозволу реєструватися в обмеженому фемтовузлі. Термінал доступу, який в даний момент обмежений (наприклад, йому заборонений доступ) за допомогою обмеженого фемтостільника, може згадуватися в даному документі як гостьовий термінал доступу. Гостьовий термінал доступу тим самим може відповідати сторонньому терміналу доступу і, коли послуга не дозволена, запрошеному терміналу доступу. Фіг. 2 ілюструє різні компоненти вузла 200 доступу (який далі називається фемтовузлом 200), який може використовуватися в одній або більше реалізацій, що розглядаються в даному документі. Наприклад, різні конфігурації компонентів, проілюстрованих на фіг. 2, можуть використовуватися для різних прикладів фіг. 3-13В. Таким чином, потрібно брати до уваги, що в деяких реалізаціях вузол може не включати всі компоненти, проілюстровані на фіг. 2, тоді як в інших реалізаціях (наприклад, де вузол використовує декілька алгоритмів для того, щоб визначати максимальну потужність передачі) вузол може використовувати 15 більшість або всі компоненти, проілюстровані на фіг. 2. Стисло, фемтовузол 200 включає в себе приймально-передавальний пристрій 202 для здійснення зв'язку з іншими вузлами (наприклад, терміналами доступу). Приймальнопередавальний пристрій 202 включає в себе передавач 204 для відправки сигналів і приймач 206 для прийому сигналів. Фемтовузол 200 також включає в себе контролер 208 потужності передачі для визначення потужності передачі (наприклад, максимальної потужності передачі) для передавача 204. Фемтовузол 200 включає в себе контролер 210 зв'язку для керування обміном даними з іншими вузлами і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Фемтовузол 200 включає в себе один або більше запам'ятовуючих пристроїв 212 для зберігання різної інформації. Фемтовузол 200 також може містити в собі контролер 210 авторизації для керування доступом до інших вузлів і для надання іншої пов'язаної функціональності, що розглядається в даному документі. Інші компоненти, проілюстровані на фіг. 2, описані нижче. Зразкові операції системи 100 і фемтовузла 200 описані в зв'язку з блок-схемами послідовності операцій способу за фіг. 3-6, 9, 10 і 12-13В. Для зручності операції фіг. 3-6, 9, 10 і 12-13В (або будь-які інші операції, що пояснюються або що розглядаються в даному документі) можуть бути описані як такі, що виконуються за допомогою конкретних компонентів (наприклад, компонентів фемтовузла 200). Потрібно брати до уваги, проте, що ці операції можуть бути виконані за допомогою інших типів компонентів і можуть бути виконані за допомогою іншого числа компонентів. Також потрібно брати до уваги, що одна або більше з операцій, описаних в даному документі, можливо, не використовується в даній реалізації. Звертаючись спочатку до фіг. 3, дане розкриття в деяких аспектах належить до задавання потужності передачі для передавача на основі максимальної інтенсивності сигналу приймача, що приймається, і мінімальних втрати через перехідне загасання між передавачем і приймачем. Тут, термінал доступу може бути виконаний з можливістю працювати в рамках певного динамічного діапазону, де нижня межа задана за допомогою технічних вимог по мінімальній продуктивності. Наприклад, максимальна інтенсивність сигналу, який приймається, (RX_MAX) приймача може бути вказана як 30 dBm. Для певних варіантів застосування (наприклад, які використовують фемтовузли), вузол доступу і його асоційований термінал доступу можуть бути довільно близько один до одного, тим самим потенційно створюючи відносно високі рівні сигналу в приймачі. За умови в одному прикладі, що мінімальне розділення між фемтовузлом і терміналом доступу становить 20 см, мінімальні втрати в тракті передачі, також відомі як мінімальні втрати через перехідне загасання (MCL), приблизно повинні становити 28,5 дБ. Це значення MCL набагато менше типових значень MCL, що спостерігаються в розгортаннях макростільників (наприклад, 94845 16 оскільки макроантени типово встановлені па дахах веж або будівель). Якщо рівень потужності, що приймається, перевищує діапазон чутливості приймача, внутрішні і зовнішні формувачі навмисних перешкод і блокуючі пристрої приймача можуть постраждати, і як результат, продуктивність взаємної модуляції термінала доступу може погіршитися. Крім того, якщо інтенсивність сигналу, який приймається, є дуже високою (наприклад, вище 5 dBm), може виникати реальне апаратне пошкодження в терміналі доступу. Наприклад, RF-дуплексер або SAW-фільтр можуть постійно ушкоджуватися в цьому випадку. Відповідно, в деяких аспектах максимальна потужність передачі (РMAX_HNB) може бути задана як: РMAX_HNB (Еср/Iо)_Тгgt_В ? рівняння 29 Перевірка 2. SINR CPICH HUE_j перевищує певне цільове значення, щоб підтримувати певний критерій продуктивності (наприклад, якість обслуговування, таку як пропускна здатність): SINR_new_j > SINR_Trgt ? рівняння 30 де: SINR _ new _ j alpha_ p _ j * RSCP _ j _ j RSSI _ j RSCP _ j _ j /(Ecp / Ior ) рівняння 31 Якщо одна або обидві перевірки проходять (в залежності від конкретної реалізації), фемтовузол "j" знижує свою потужність передачі так, щоб бути alpha_p_j*HNB_Tx_j, і відправляє АСК в фемтовузол "і", за умови, що нова потужність перевищує дозволений мінімум (наприклад, -20 dBm). Якщо одна або обидві перевірки завершуються помилкою, фемтовузол "j" не знижує свою потужність передачі до необхідного значення. Замість цього вій обчислює, наскільки він може знижувати свою потужність передачі без зниження продуктивності. Іншими словами, в реалізації, яка використовує обидві перевірки, фемтовузол може обчислювати свої нові потужності передачі так, щоб перевірка 1 і перевірка 2 проходили, і знижує потужність передачі до більш високого з двох значень. Проте, якщо з поточними настройками потужності фемтовузла "j" яка-небудь з перевірок завершується помилкою, то фемтовузол "j" не знижує свою потужність. Фемтовузли також можуть знижувати свою потужність до мінімального стандартизованого обмеження (наприклад, як пояснено в даному документі). У всіх цих випадках, фемтовузол "j" може повідомляти NACK в фемтовузол "і" зі своїми кінцевими настройками потужності. Алгоритми, пояснені вище, дають можливість фемтовузлам адаптивно регулювати свої потужності передачі спільним способом. Ці алгоритми мають багато параметрів, які можуть регулюватися (наприклад, оператором), такі як, наприклад, Ecp/Io_Trgt_A, радіус покриття, Еср/Іо TrgtB, SINR_Trgt і таймери. Алгоритми можуть додатково уточнюватися за допомогою задавання порогових значень, пристосованих за допомогою процесу навчання. У деяких аспектах, таймери можуть варіюватися (наприклад, незалежно) так, щоб оптимізувати продуктивність системи. Якщо термінал доступу "і" не підключений до "фемтовузла і, " і фемтовузол "j" вже передає в термінал доступу "j", термінал доступу "і" може не мати можливості виявляти фемтовузол "і" внаслідок низького Еср/Іо СРІСН. Вищенаведений алгоритм в такому випадку може бути модифікований так, що кожний фемтовузол намагається підтримувати мінімальне Еср/Іо СРІСН в рамках певного радіуса навколо фемтовузла. Недоліком цього є те, що сусідній термінал доступу "j" може бути оштрафований в той час, коли фемтовузол "і" не має асоційованих терміналів доступу. Щоб не допускати постійного штрафування сусідніх фемтовузлів, фемтовузол "і" повинен відправляти в своєму запиті до сусіднього 94845 42 фемтовузла "j" індикатор того, що цей запит призначений для початкового виявлення. Якщо фемтовузол "j" відповідає за допомогою зниження своєї потужності, він задає таймер, а фемтовузол "і" задає більший таймер. Фемтовузол "j" повинен скидати свою потужність передачі до значення за умовчанням після того, як його таймер закінчується, але фемтовузол "і" не повинен відправляти інший запит (для початкового виявлення) в фемтовузол "j" доти, поки таймер для фемтовузла "і" не закінчився. Проблема залишається в тому, що фемтовузлу "і", ймовірно, буде необхідним оцінювати RSSI і, оскільки немає термінала доступу, асоційованого з ним. Фемтовузлу "і" також, ймовірно, буде необхідним оцінювати сусідні джерела перешкод RSCPJ. Проте, найсильніші джерела перешкод, які спостерігають фемтовузли, не обов'язково є найсильнішими джерелами перешкод, які спостерігають їх термінали доступу. Щоб полегшувати проблему початкового виявлення, терміналам доступу також може бути дозволено закріплятися в режимі бездіяльності в сусідніх фемтовузлах з одним PLMN_ID. Термінали доступу можуть зчитувати список сусідніх вузлів в закріпленому фемтовузлі, який може містити код скремблювання і синхронізацію їх власного фемтовузла. Це може надавати терміналу доступу перевагу при виявленні його фемтовузла в неоптимальній геометрії. Посилаючись тепер на фіг. 11-13В, описані реалізації, які використовують централізований контролер потужності для того, щоб керувати потужністю передачі фемтовузлів. Фіг. 11 ілюструє зразкову систему 1100, що включає в себе централізований контролер 1102, фемтовузли 1104 і термінали 1106 доступу. Тут, фемтовузол 1104А асоційований з терміналом 1106А доступу, а фемтовузол 1104В асоційований з терміналом 1106В доступу. Централізований контролер 1102 потужності включає в себе приймальнопередавальний пристрій 1110 (з компонентами передавача 1112 і приймача 1114), а також контролер 1116 потужності передачі. У деяких аспектах, ці компоненти можуть надавати функціональність, аналогічну функціональності аналогічно названих компонентів по фіг. 2. Фіг. 12 описує різні операції, які можуть виконуватися в реалізації, де фемтовузол (наприклад, фемтовузол 1104А) просто перенаправляє інформацію списку сусідніх вузлів, яку він приймає від свого асоційованого термінала доступу (наприклад, термінала 1106А доступу), в централізований контролер 1102 потужності. Централізований контролер 1102 потужності потім може виконувати операції, аналогічні описаним вище, щоб запитувати фемтовузол (наприклад, фемтовузол 1104В), який знаходиться біля фемтовузла 1104А, знизити свою потужність передачі. Операції етапів 1202 і 1204 можуть бути аналогічними операціям етапів 902 і 904, які пояснені вище. На етапі 1206, фемтовузол 1104А перенаправляє список 1108А сусідніх вузлів, який він приймає від термінала 1106А доступу, в централізований контролер 1102 потужності. Операції етапів 1202-1206 можуть повторюватися на регуляр 43 ній основі (наприклад, періодично) кожний раз, коли фемтовузол 1104А приймає повідомлення по сусідніх вузлах від термінала 1106А доступу. Як представлено за допомогою етапу 1208, централізований контролер 1102 потужності може приймати аналогічну інформацію від інших фемтовузлів в мережі. На етапі 1210, централізований контролер 1102 потужності потім може виконувати операції, аналогічні поясненим вище (наприклад, на етапі 906), щоб визначати те, чи повинен фемтовузол зменшувати свою потужність передачі. У деяких аспектах, централізований контролер 1102 потужності може приймати рішення по керуванню потужністю на основі інформації, яку він приймає, що належить до умов в декількох фемтовузлах. Наприклад, якщо даний фемтовузол створює перешкоди декільком іншим фемтовузлам, централізований контролер 1102 потужності спочатку може намагатися знизити потужність цього фемтовузла. На етапі 1212, централізований контролер 1102 потужності відправляє повідомлення кожному фемтовузлу, який, як визначає централізований контролер 1100, повинен знизити свою потужність передачі. Як описано вище, цей запит може вказувати рівень, до якого вказаний фемтовузол повинен знизити свою потужність. Ці операції можуть бути аналогічними операціям етапів 912 і 914. Централізований контролер 1102 потужності приймає відповіді від фемтовузлів на етапі 1214. Як представлено за допомогою етапу 1216, якщо NACK не прийняті у відповідь на запити, відправлені на етапі 1212, послідовність операцій для централізованого контролера 1102 потужності повертається до етапу 1208, де централізований контролер 1102 продовжує приймати інформацію від фемтовузлів в мережі і виконує операції керування потужності, описані вище. Якщо, з іншого боку, один або більше NACK прийняті у відповідь на занити, відправлені на етапі 1212, послідовність операцій для централізованого контролера 1102 потужності повертається до етапу 1210, де централізований контролер 1102 може ідентифікувати інші фемтовузли, які повинні зменшувати свою потужність передачі, і потім відправляє нові повідомлення керування потужністю. З іншого боку, ці операції можуть бути аналогічними етапам 912 і 914, які пояснені вище. Фіг. 13А і 13В описує різні операції, які можуть виконуватися в реалізації, де фемтовузол (наприклад, фемтовузол 1104А) ідентифікує сусідній фемтовузол (наприклад, фемтовузол 1104В), який повинен знизити свою потужність, і відправляє цю інформацію в централізований контролер 1102 потужності. Централізований контролер 1102 потужності потім може відправити запит фемтовузлу 1104В, щоб зменшити потужність передачі. Операції етапів 1302-1312 можуть бути аналогічними операціям етапів 902-912, які пояснені вище. На етапі 1314, фемтовузол 1104А відправляє повідомлення, що ідентифікує фемтовузол 1104В, в централізований контролер 1102 потужності. Це повідомлення може приймати різні форми. Наприклад, повідомлення може просто ідентифікувати один фемтовузол (наприклад, фемтовузол 1104В) або повідомлення може місти 94845 44 ти ранжировані фемтовузлів (наприклад, як описано вище на етапі 912). Цей список також може містити в собі частину або всі повідомлення по сусідніх вузлах, які фемтовузол 1104А прийняв від термінала 1106А доступу. Операції етапів 13021314 можуть повторюватися на регулярній основі (наприклад, періодично) кожний раз, коли фемтовузол 1104Л приймає повідомлення по сусідніх вузлах від термінала 1106А доступу. Як представлено за допомогою етапу 1316, централізований контролер 1102 потужності може приймати аналогічну інформацію від інших фемтовузлів в мережі. На стані 1318, централізований контролер 1102 потужності може визначати, чи повинен він вносити які-небудь коректування в якінебудь запити на зниження потужності передачі, які він приймає (наприклад, на основі інших запитів, які він приймає, що запитують зниження потужності для одного фемтовузла). На етапі 1320, централізований контролер 1102 потужності потім може відправляти повідомлення кожному фемтовузлу, який, як визначає централізований контролер 1102, повинен знизити свою потужність. Як описано вище, цей запит може вказувати рівень, до якого вказаний фемтовузол повинен знизити свою потужність. Централізований контролер 1102 потужності приймає відповіді від фемтовузлів на етапі 1322. Як представлено за допомогою етапу 1324, якщо NACK не приймаються у відповідь на запити, відправлені на етапі 1320, послідовність операцій для централізованого контролера 1102 потужності повертається до етапу 1316, де централізований контролер 1102 продовжує приймати інформацію від фемтовузлів в мережі і виконує операції керування потужності, описані вище. Якщо, з іншого боку, один або більше NACK прийняті у відповідь на запити, відправлені на етапі 1320, послідовність операцій для централізованого контролера 1102 потужності повертається до етапу 1318, де централізований контролер 1102 може ідентифікувати інші фемтовузли, які повинні зменшувати свою потужність передачі, і потім відправляє нові повідомлення керування потужністю (наприклад, на основі ранжируваного списку, що приймається від фемтовузла 1104А). У зв'язку з вищевикладеним потрібно брати до уваги, що ідеї в даному документі можуть надавати ефективний спосіб керування потужністю передачі сусідніх вузлів доступу. Наприклад, в статичних оточеннях потужності передачі по низхідній лінії зв'язку фемтовузлів можуть регулюватися до статичного значення, за допомогою чого вимоги по обслуговуванню у всіх терміналах доступу можуть задовольнятися. Отже, це рішення повинне бути сумісним з успадкованими терміналами доступу, оскільки всі канали можуть передаватися безперервно на постійній потужності. Крім цього, в динамічних оточеннях потужності передачі можуть динамічно регулюватися так, щоб пристосовувати змінювані вимоги по обслуговуванню вузлів в системі. Можливості підключення для оточення фемтовузла можуть встановлюватися різними способами. Наприклад, фіг. 14 ілюструє зразкову систему 45 1400 зв'язку, де один або більше фемтовузлів розгортають в рамках мережевого оточення. Зокрема, система 1400 включає в себе декілька фемтовузлів 1410 (наприклад, фемтовузли 1410А і 1410В), встановлених в мережевому оточенні відносно невеликого масштабу (наприклад, в одній або більше квартир 1430 користувача). Кожний фемтовузол 1410 може бути пов'язаний з глобальною обчислювальною мережею 1440 (наприклад, Інтернетом) і базовою мережею 1450 мобільного оператора через DSL-маршрутизатор, кабельний модем, лінію бездротового зв'язку або інший засіб підключення (не показано). Як пояснено в даному документі, кожний фемтовузол 1410 може бути виконаний з можливістю обслуговувати асоційовані термінали 1420 доступу (наприклад, термінал 1420А доступу) і, необов'язково, інші термінали 1420 доступу (наприклад, термінал 1420В доступу). Іншими словами, доступ до фемтовузлів 1410 може бути обмежений, за допомогою чого даний термінал 1420 доступу може обслуговуватися за допомогою набору вказаних (наприклад, за допомогою домашніх) фемтовузлів 1410, але не може обслуговуватися за допомогою невказаних фемтовузлів 1410 (наприклад, за допомогою фемтовузла 1410 сусіда). Власник фемтовузла 1410 може підписуватися на мобільну послугу, таку як, наприклад, послуга мобільна 3G-послуга, що пропонується через базову мережу 1450 мобільного оператора. Крім цього, термінал 1420 доступу може допускати роботу як в макрооточеннях, так і в мережевих оточеннях невеликого масштабу (наприклад, квартирних). Іншими словами, в залежності від поточного місцеположення термінала 1420 доступу, термінал 1420 доступу може обслуговуватися за допомогою вузла доступу 1460 мережі мобільного зв'язку макростільника 1450 або за допомогою будь-якого з набору фемтовузлів 1410 (наприклад, фемтовузлів 1410А і 1410В, які постійно розміщені всередині відповідної квартири 1430 користувача). Наприклад, коли абонент знаходиться поза будинком, він обслуговується за допомогою стандартного макровузла доступу (наприклад, вузла 1460), а коли абонент знаходиться вдома, він обслуговується за допомогою фемтовузла (наприклад, вузла 1410А). Тут, потрібно брати до уваги, що фемтовузол 1410 може бути зворотно сумісним з існуючими терміналами 1420 доступу. Фемтовузол 1410 може розгортатися на одній частоті або, в альтернативі, па декількох частотах. У залежності від конкретної конфігурації, одна частота або одна або більше з декількох частот можуть перекриватися з однією або більше частотами, що використовуються за допомогою макровузла (наприклад, вузла 1460). Термінал 1420 доступу може бути сконфігурований з можливістю здійснювати зв'язок або з макромережею 1450, або з фемтовузлами 1410, але не з обома з них одночасно. Крім цього, термінал 1420 доступу, що обслуговується за допомогою фемтовузла 1410, може не знаходитися в стані м'якої естафетної передачі з макромережею 1450. У деяких аспектах, термінал 1420 доступу може бути сконфігурований з можливістю підключа 94845 46 тися до переважного фемтовузла (наприклад, домашнього фемтовузла термінала 1420 доступу) кожний раз, коли є така можливість підключення. Наприклад, кожний раз, коли термінал 1420 доступу знаходиться в квартирі 1430 користувача, може бути бажаним, щоб термінал 1420 доступу здійснював зв'язок тільки з домашнім фемтовузлом 1410. У деяких аспектах, якщо термінал 1420 доступу працює в макростільниковій мережі 1450, але не розміщується постійно в своїй найбільш переважній мережі (наприклад, заданій в списку переважного роумінгу), термінал 1420 доступу може продовжувати виконувати пошук найбільш переважної мережі (наприклад, переважного фемтовузла 1410) за допомогою повторного вибору кращої системи (BSR), який може містити в собі періодичне сканування доступних систем, щоб визначати те, є чи ні кращі системи доступними в даний момент, і подальші дії для того, щоб асоціюватися з такими переважними системами. При записі виявлення, термінал 1420 доступу може обмежувати пошук конкретною смугою частот і каналом. Наприклад, пошук найбільш переважної системи може періодично повторюватися. При виявленні переважного фемтовузла 1410, термінал 1420 доступу вибирає фемтовузол 1410 для закріплення в рамках його зони покриття. Ідеї в даному документі можуть використовуватися в системі бездротового зв'язку з множинним доступом, яка підтримує одночасний зв'язок для декількох бездротових терміналів доступу. Як згадано вище, кожний термінал може здійснювати зв'язок з однією або більше базових станцій за допомогою передачі по прямій і зворотній лінії зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Ця лінія зв'язку може встановлюватися через систему з одним входом і одним виходом, систему з багатьма входами і багатьма виходами (МІМО) або деякий інший тип системи. МІМО-система використовує декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. МІМО-канал, сформований за допомогою NT передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також згадуються як просторові канали, де NSmin{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. МІМОсистема може надавати підвищену продуктивність (наприклад, більш високу пропускну здатність і/або велику надійність), якщо використовується додаткова розмірність, що створюється за допомогою декількох передавальних і приймальних антен. МІМО-система може підтримувати системи з дуплексом з часовим розділенням каналів (TDD) і з дуплексом з частотним розділенням каналів (FDD). У TDD-системі, передачі по прямій і зворотній лініях зв'язку здійснюють в одній частотній області, так що принцип оборотності надає можливість оцінки каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це дозволяє точці доступу 47 витягувати виграш від формування діаграми спрямованості передачі по прямій лінії зв'язку, коли множина антен доступна в точці доступу. Ідеї в даному документі можуть бути включені у вузол (наприклад, пристрій), що використовує різні компоненти для обміну даними щонайменше з одним іншим вузлом. Фіг. 15 ілюструє декілька зразкових компонентів, які можуть використовуватися для того, щоб спрощувати зв'язок між вузлами. Зокрема, фіг. 15 ілюструє бездротовий пристрій 1510 (наприклад, точку доступу) і бездротовий пристрій 1550 (наприклад, термінал доступу) МІМО-системи 1500. У пристрої 1510, дані трафіка для певного числа потоків даних надаються з джерела 1512 даних в процесор 1514 передачі (ТХ) даних. У деяких аспектах, кожний потік даних передається через відповідну передавальну антену. Процесор 1514 ТХ-даних форматує, кодує і перемежовує дані трафіка для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб надавати кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультиплекcовані з пілотними даними з використанням OFDM-технологій. Пілотні дані типово с відомим шаблоном даних, який обробляється відомим способом і може бути використаний в системі приймача для того, щоб оцінювати відгук каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюють (тобто символьно перетворюють) на основі конкретної схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраної для цього потоку даних, щоб надавати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою інструкцій, що виконуються за допомогою процесора 1530. Запам'ятовуючий пристрій 1532 може зберігати програмний код, дані і іншу інформацію, яка використовується за допомогою процесора 1530 або інших компонентів пристрою 1510. Символи модуляції для всіх потоків даних потім надаються в ТХ МІМО-процесор 1520, який додатково може обробляти символи модуляції (наприклад, для OFDM). ТХ МІМО-процесор 1520 потім надає NТ потоків символів модуляції в NT приймально-передавальних пристроїв (XCVR) 1522A-1522T. У різних аспектах, ТХ МІМОпроцесор 1520 застосовує вагові коефіцієнти формування діаграми спрямованості до символів потоків даних і до антени, з якої передається символ. Кожний приймально-передавальний пристрій 1522 приймає і обробляє відповідний потік символів, щоб надавати один або більше аналогових сигналів, і додатково приводить до необхідних параметрів (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб надавати модульований сигнал, відповідний для передачі по МІМО-каналу. NТ модульованих сигналів з приймально-передавальних пристроїв 1522А-1522Т потім передають з NT антен 1524А1524Т, відповідно. У пристрої 1550, модульовані сигнали, які передаються, приймають за допомогою NR антен 94845 48 1552A-1552R, і сигнал, що приймається, з кожної антени 1552 надають у відповідний приймальнопередавальний пристрій (XCVR) 1554А-1554R. Кожний приймально-передавальний пристрій 1554 приводить до необхідних параметрів (наприклад, фільтрує, посилює і перетворює зі зниженням частоти) відповідний сигнал, що приймається, оцифровує приведений до необхідних параметрів сигнал, щоб надавати вибірки, і додатково обробляє вибірки, щоб надавати відповідний потік символів, "що приймається". Процесор 1560 прийому (RX) даних потім приймає і обробляє NR потоків символів, що приймаються, від NR приймально-передавальних пристроїв 1554 на основі конкретної технології обробки приймача, щоб надавати NT "виявлених" потоків символів. Процесор 1560 RX-даних після цього демодулює, зворотно перемежовує і декодує кожний виявлений потік символів, щоб відновлювати дані трафіка для потоку даних. Обробка за допомогою процесора 1560 RX-даних комплементарна обробці, що виконується за допомогою ТХ МІМОпроцесора 1520 і процесора 1514 ТХ-даних в пристрої 1510. Процесор 1570 періодично визначає те, яку матрицю попереднього кодування використати (описано нижче). Процесор 1570 формулює повідомлення зворотної лінії зв'язку, що містить частину індексу матриці і частину значення рангу. Запам'ятовуючий пристрій 1572 може зберігати програмний код, дані і іншу інформацію, що використовується за допомогою процесора 1570 або інших компонентів пристрою 1550. Повідомлення зворотної лінії зв'язку може містити різні типи інформації, яка належить до лінії зв'язку і/або потоку даних, що приймається. Повідомлення зворотної лінії зв'язку потім обробляють за допомогою процесора 1538 ТХ-даних, який також приймає дані трафіка для певного числа потоків даних з джерела 1536 даних, модулюють за допомогою модулятора 1580, приводять до необхідних параметрів за допомогою приймальнопередавальних пристроїв 1554A-1554R і передають назад в пристрій 1510. У пристрої 1510, модульовані сигнали від пристрою 1550 приймають за допомогою антен 1524, приводять до необхідних параметрів за допомогою приймально-передавальних пристроїв 1522, демодулюють за допомогою демодулятора (DEMOD) 1540 і обробляють за допомогою процесора 1542 RX-даних, щоб витягувати повідомлення зворотної лінії зв'язку, що передається за допомогою пристрою 1550. Процесор 1530 потім визначає те, яку матрицю попереднього кодування використати для визначення вагових коефіцієнтів формування діаграми спрямованості, і далі обробляє витягнуте повідомлення. Фіг. 15 також ілюструє те, що компоненти зв'язку можуть містити в собі один або більше компонентів, які виконують операції керування потужністю, як розглянуто в даному документі. Наприклад, компонент 1590 керування потужністю може взаємодіяти з процесором 1530 і/або іншими компонентами пристрою 1510, щоб відправляти/приймати сигнали в/з іншого пристрою (наприклад, пристрою 49 1550), як розглянуто в даному документі. Аналогічно, компонент 1592 керування потужністю може взаємодіяти з процесором 1570 і/або іншими компонентами пристрою 1550, щоб відправляти/приймати сигнали в/з іншого пристрою (наприклад, пристрою 1510). Потрібно брати до уваги, що для кожного пристрою 1510 і 1550 функціональність двох або більше з описаних компонентів може надаватися за допомогою одного компонента. Наприклад, один компонент обробки може надавати функціональність компонента 1590 керування потужністю і процесора 1530, і один компонент обробки може надавати функціональність компонента 1592 керування потужністю і процесора 1570. Ідеї в даному документі можуть бути включені в різні типи систем зв'язку і/або компоненти систем. У деяких аспектах, ідеї в даному документі можуть використовуватися в системі множинного доступу, яка допускає підтримку зв'язку з декількома користувачами за допомогою спільного використання доступних системних ресурсів (наприклад, за допомогою указування однієї або більше зі смуги пропускання, потужності передачі, кодування, перемежовування і т. д.). Наприклад, ідеї в даному документі можуть застосовуватися до будь-якої або комбінацій наступних технологій: системи множинного доступу з кодовим розділенням каналів (CDMA), системи CDMA з множинною несучою (MCCDMA), системи широкосмугового CDMA (W-CDMA), системи високошвидкісного пакетного доступу (HSPA, HSPA+), системи високошвидкісного пакетного доступу по низхідній лінії зв'язку (HSDPA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи FDMA з однією несучою (SC-FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA) або інші технології множинного доступу. Система бездротового зв'язку, що використовує ідеї в даному документі, може бути виконана з можливістю реалізовувати один або більше стандартів, такі як IS-95, cdma2000, IS-856, W-CDMA, TDSCDMA і інші стандарти. CDMA-мережа може реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), cdma2000 або деяка інша технологія. UTRA включає в себе W-CDMA і стандарт низької швидкості при передачі символів шумоподібної послідовності (LCR). Технологія cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. TDMA-мережа може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMAмережа може реалізовувати таку технологію радіозв'язку, як вдосконалений UTRA (E-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDMo і т. д. UTRA, E-UTRA і GSM є частиною універсальної системи мобільних телекомунікацій (UMTS). Ідеї в даному документі можуть реалізовуватися в системі по стандарту довгострокового розвитку 3GPP (LTE), системі по стандарту надширокосмугової передачі для мобільних пристроїв (UMB) і інших типах систем. LTE - це версія UMTS, яка використовує E-UTRA. Хоч певні аспекти розкриття мо 94845 50 жуть описуватися з використанням термінології 3GPP, потрібно розуміти, що ідеї в даному документі можуть застосовуватися до технології 3GPP (Re199, Re15, Re16, Re17), а також до технології 3GPP2 (1xRTT, 1xEV-DO RelO, RevA, RevB) і до інших технологій. Ідеї даного документа можуть бути включені (наприклад, реалізовані в рамках або виконані за допомогою) у множину пристроїв (наприклад, вузлів). Наприклад, вузол доступу, описаний в даному документі, може бути сконфігурований або згаданий як точка доступу (АР), базова станція (BS), вузол В, контролер радіомережі (RNC), е-вузол В, контролер базової станції (BSC), базова приймально-передавальна станція (BTS), функція приймально-передавального пристрою (TF), радіомаршрутизатор, радіоприймально-передавальний пристрій, базовий набір служб (BSS), розширений набір служб (ESS), базова радіостанція (RBS), фемтовузол, піковузол або який-небудь інший термін. Крім цього, термінал доступу, описаний в даному документі, може згадуватися як мобільна станція, абонентський пристрій, абонентський модуль, абонентська станція, віддалена станція, віддалений термінал, користувацький термінал, користувацький агент або користувацький пристрій. У деяких реалізаціях, цей вузол може складатися з, реалізовуватися в рамках або містити в собі стільниковий телефон, бездротовой телефон, телефон по протоколу ініціювання сеансу (SIP), станцію бездротового абонентського доступу (WLL), персональний цифровий пристрій (PDA), кишеньковий пристрій з підтримкою бездротових з'єднань або деякий інший відповідний обробляючий пристрій, підключений до бездротового модему. Відповідно, один або більше аспектів, що розглядаються в даному документі, можуть складатися з, реалізовуватися в рамках або містити в собі множину типів пристроїв. Цей пристрій може містити телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, дорожній комп'ютер), портативний пристрій зв'язку, портативний обчислювальний пристрій (наприклад, персональний цифровий пристрій), побутовий пристрій (наприклад, музичний або відеопристрій, або супутниковий радіопристрій), пристрій глобальної системи позиціонування або будь-який інший відповідний пристрій, який сконфігурований з можливістю здійснювати зв'язок через бездротове передавальне середовище. Як згадано вище, в деяких аспектах бездротовий вузол може містити вузол доступу (наприклад, точку доступу) для системи зв'язку. Такий вузол доступу може надавати, наприклад, можливості підключення до мережі (наприклад, глобальної обчислювальної мережі, такої як Інтернет або стільникова мережа) через лінію дротового або бездротового зв'язку. Відповідно, вузол доступу може надавати можливість іншому вузлу (наприклад, терміналу доступу) здійснювати доступ до мережі або деякої іншої функціональності. Крім цього, потрібно брати до уваги, що один або обидва з вузлів можуть бути портативними або, в деяких випадках, відносно непортативними. Крім того, 51 потрібно брати до уваги, що бездротовий вузол (наприклад, бездротовий пристрій) також може допускати передачу і/або прийом інформації небездротовим способом через відповідний інтерфейс зв'язку (наприклад, через дротове з'єднання). Бездротовий вузол може здійснювати зв'язок через одну або більше ліній бездротового зв'язку, які основані або іншим чином підтримують будьяку відповідну технологію бездротового зв'язку. Наприклад, в деяких аспектах бездротовий вузол може бути асоційований з мережею. У деяких аспектах, мережа може містити локальну обчислювальну мережу або глобальну обчислювальну мережу. Бездротовий пристрій може підтримувати або іншим чином використовувати одну або більше з великої кількості технологій, протоколів або стандартів бездротового зв'язку, наприклад, пояснених в даному документі (наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX, Wi-Fi і т. д.). Аналогічно, бездротовий вузол може підтримувати або іншим чином використовувати одну або більше з великої кількості відповідних схем модуляції або мультиплексування. Бездротовий вузол тим самим може містити в собі відповідні компоненти (наприклад, радіоінтерфейси), щоб встановлювати і здійснювати зв'язок через одну або більше ліній бездротового зв'язку з використанням вищезазначених або інших технологій бездротового зв'язку. Наприклад, бездротовий вузол може містити без;фотовий приймально-передавальний пристрій з асоційованими компонентами передавача і приймача, які можуть містити в собі різні компоненти (наприклад, формувачі сигналів і процесори сигналів), які спрощують зв'язок по бездротовому передавальному середовищу. Компоненти, описані в даному документі, можуть бути реалізовані великою кількістю способів. Посилаючись на фіг. 16-19, пристрої 1600-1900 представляються як послідовність взаємопов'язаних функціональних блоків. У деяких аспектах, функціональність цих блоків може бути реалізована як система обробки, що включає в себе один або більше компонентів процесора. У деяких аспектах, функціональність цих блоків може бути реалізована за допомогою, наприклад щонайменше частини однієї або більше інтегральних схем (наприклад, ASIC). Як пояснено в даному документі, інтегральна схема може містити в собі процесор, програмне забезпечення, інші пов'язані компоненти або деяку комбінацію вищезазначеного. Функціональність цих блоків також може бути реалізована деяким іншим способом, як розглянуто в даному документі. У деяких аспектах, один або більше з виділених пунктиром блоків на фіг. 16-19 є необов'язковими. Пристрої 1600-1900 можуть містити в собі один або більше модулів, які можуть виконувати одну або більше з функцій, описаних вище відносно різних креслень. Наприклад, засіб 1602 визначення максимальної інтенсивності сигналу, який приймається, може відповідати, наприклад, визначнику інтенсивності сигналу, описаному в даному документі. Засіб 1604 визначення мінімальних втрат через перехідне загасання може відповідати, наприклад, визначнику втрат через перехідне 94845 52 загасання, описаному в даному документі. Засіб 1606, 1704 або 1804 визначення потужності передачі може відповідати, наприклад, контролеру потужності передачі, описаному в даному документі. Засіб 1702 визначення загальної інтенсивності сигналу, який приймається, може відповідати, наприклад, визначнику інтенсивності сигналу, описаному в даному документі. Засіб 1706 визначення інтенсивності пілотного сигналу, який приймається, може відповідати, наприклад, визначнику інтенсивності пілотного сигналу, який приймається, описаному в даному документі. Засіб 1708 визначення помилок може відповідати, наприклад, визначнику помилок, описаному в даному документі. Засіб 1710 визначення вузлів в зоні покриття може відповідати, наприклад, детектору вузлів, описаному в даному документі. Засіб 1712 або 1806 ідентифікації вузлів може відповідати, наприклад, детектору вузлів, описаному в даному документі. Засіб 1706 або 1808 визначення відношення "сигнал-шум" може відповідати, наприклад, визначнику відношення "сигнал-шум", описаному в даному документі. Засіб 1802 визначення якості каналу може відповідати, наприклад, визначнику якості каналу, описаному в даному документі. Засіб 1902 прийому може відповідати, наприклад, приймачу, описаному в даному документі. Засіб 1904 ідентифікації може відповідати, наприклад, контролеру потужності передачі, описаному в даному документі. Засіб 1906 передачі може відповідати, наприклад, передавачу, описаному в даному документі. Потрібно розуміти, що будь-яке посилання на елемент в даному документі, що використовує таке позначення, як "перший", "другий" і т. д., загалом, не обмежує кількість або порядок цих елементів. Замість цього, дані позначення можуть використовуватися в даному документі як зручний спосіб розрізнення між двома або більше елементами або екземплярами елемента. Таким чином, посилання на перші і другі елементи не означають, що тільки два елементи можуть використовуватися в цьому випадку або що перший елемент повинен передувати другому елементу деяким чином. Крім того, якщо не заявлене інше, набір елементів може містити один або більше елементів. Фахівці в даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені за допомогою будь-якої з великої кількості різних технологій. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і символи шумоподібної послідовності, які можуть приводитися як приклад по всьому опису вище, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок або будь-якої комбінації вищезазначеного. Фахівці в даній галузі техніки додатково повинні брати до уваги, що будь-що з різних ілюстративних логічних блоків, модулів, процесорів, засобів, схем і етапів алгоритму, описаних в зв'язку з аспектами, розкритими в даному документі, можуть бути реалізовані як електронні апаратні засоби (наприклад, цифрова реалізація, аналогова реалізація або їх комбінація, яка може бути спрое 53 ктована за допомогою кодування джерела або якої-небудь іншої технології), різні форми програмного або проектного коду, що містить інструкції (які для зручності можуть згадуватися в даному документі як "програмне забезпечення" або "програмний модуль"), або комбінації вищезазначеного. Щоб зрозуміло проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище, загалом, на основі функціональності. Реалізована ця функціональність як апаратні засоби або програмне забезпечення, залежить від конкретного варіанту застосування і структурних обмежень, які накладаються на систему загалом. Висококваліфіковані фахівці можуть реалізовувати описану функціональність різними способами для кожного конкретного варіанту застосування, але такі рішення по реалізації не повинні бути інтерпретовані як такі, що є відступом від об'єму даного розкриття. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з аспектами, розкритими в даному документі, можуть бути реалізовані в рамках або виконані за допомогою інтегральної схеми (ІС), термінала доступу або точки доступу. ІС може містити процесор загального призначення, цифровий сигнальний процесор (DSP), спеціалізовану інтегральну схему (ASIC), програмовану користувачем вентильну матрицю (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторну логіку, дискретні апаратні компоненти, електричні компоненти, оптичні компоненти, механічні компоненти або будьяку комбінацію вищезазначеного, виконаного з можливістю здійснювати функції, описані в даному документі, і може приводити у виконання коди або інструкції, які постійно розміщуються на ІС, поза ІС або і там, і там. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті, процесором може бути будьякий традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Потрібно розуміти, що конкретний порядок або ієрархія етапів в розкритих процесах є прикладом типового підходу. На основі конструктивних переваг потрібно розуміти, що конкретний порядок або ієрархія етапів в процесах може бути змінена, причому залишаючись в рамках об'єму даного розкриття. Пункти способу в прикладеній формулі винаходу представляють елементи різних етапів в зразковому порядку і не мають намір бути обмеженими конкретним порядком або представленою ієрархією. Описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, 94845 54 мікропрограмному забезпеченні або в будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій або код на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке спрощує переміщення комп'ютерної програми з одного місця в інше. Носіями зберігання можуть бути будь-які доступні носії, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, але не обмеження, ці машиночитані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати необхідний програмний код в формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера. Так само, будь-яке підключення коректно називати машиночитаним носієм. Наприклад, якщо програмне забезпечення передають з вебвузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіопередавальні і мікрохвильові середовища, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіопередавальні і мікрохвильові середовища, включені у визначення носія. Диск (disk) і диск (disc) при використанні в даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray,причому диски (disk) звичайно відтворюють дані магнітно, тоді як диски (disc) звичайно відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також потрібно включати в число машиночитаних носіїв. Таким чином, потрібно . брати до уваги, що машиночитаний носій може бути реалізований в будь-якому відповідному комп'ютерному програмному продукті. Попередній опис розкритих аспектів наданий для того, щоб давати можливість будь-якому фахівцеві в даній галузі техніки створювати або використовувати дане розкриття. Різні модифікації в цих аспектах повинні бути очевидними для фахівців в даній галузі техніки, а описані в даному документі загальні принципи можуть бути застосовані до інших аспектів без відступу від об'єму розкриття. Таким чином, дане розкриття не має наміру бути обмеженим показаними в даному документі аспектами, а повинне задовольняти найширшому об'єму, узгодженому з принципами і новими ознаками, розкритими в даному документі. 55 94845 56 57 94845 58 59 94845 60
ДивитисяДодаткова інформація
Назва патенту англійськоюAdaptation of transmit power for neighboring access nodes
Автори англійськоюYavuz, Mehmet, Nanda, Sanjiv, El-Khamy, Mostafa S.
Назва патенту російськоюАдаптация мощности передачи для соседних узлов
Автори російськоюЯвуз Мехмет, Нанда Саджив, Эль-Кхами Мостафа С.
МПК / Мітки
МПК: H04W 52/00
Мітки: вузлів, потужності, адаптація, передачі, сусідніх
