Дозувальний пристрій для інгаляції порошкоподібної речовини

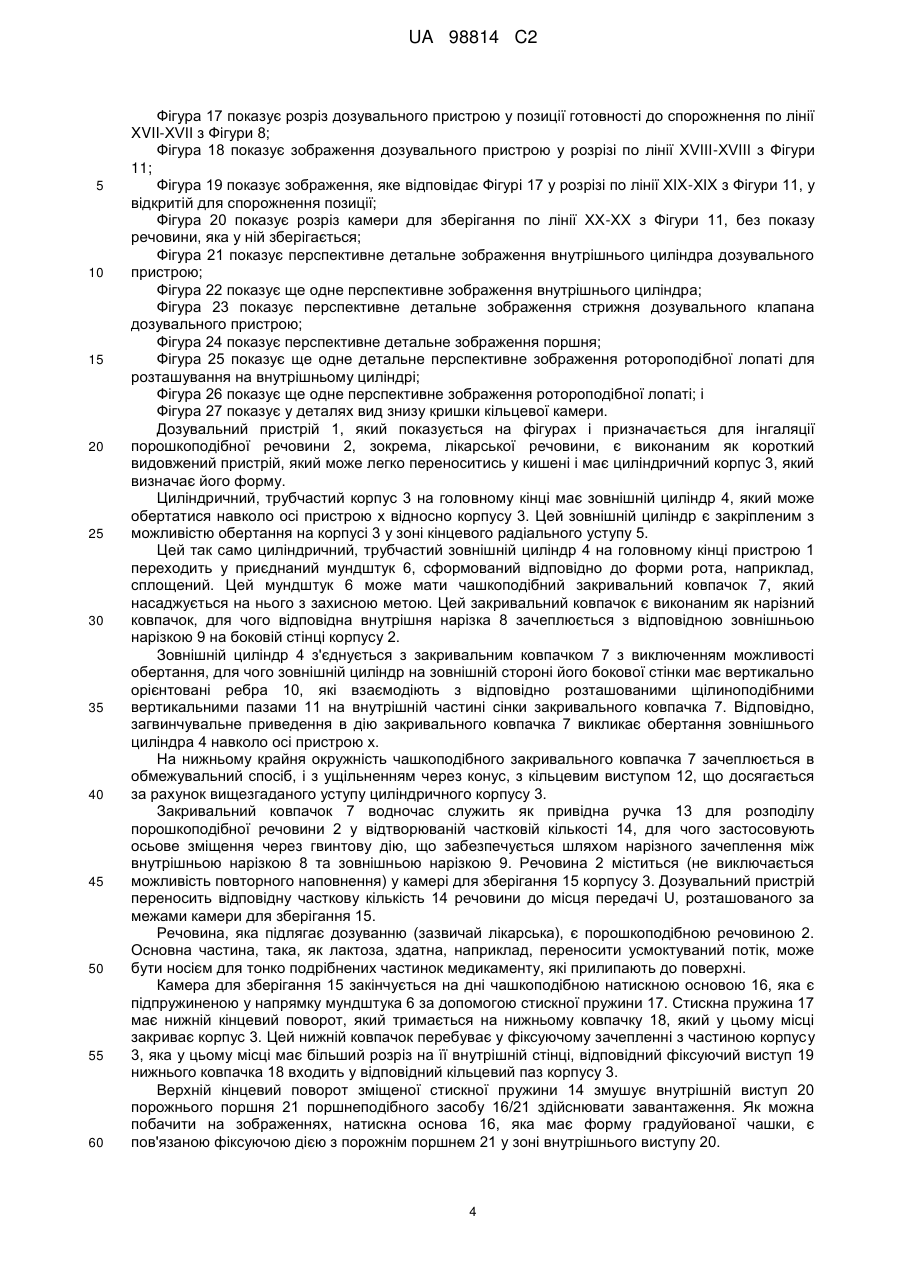

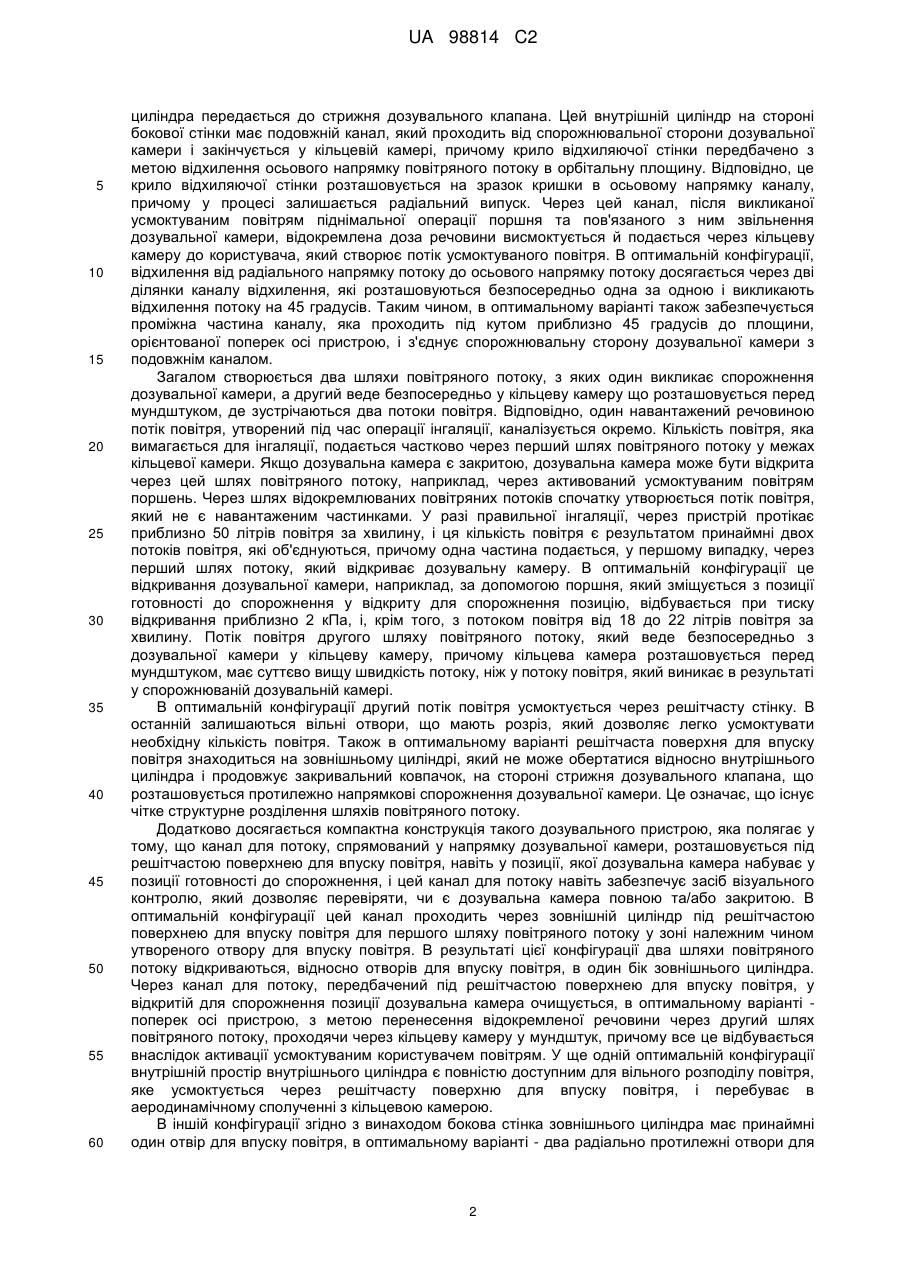

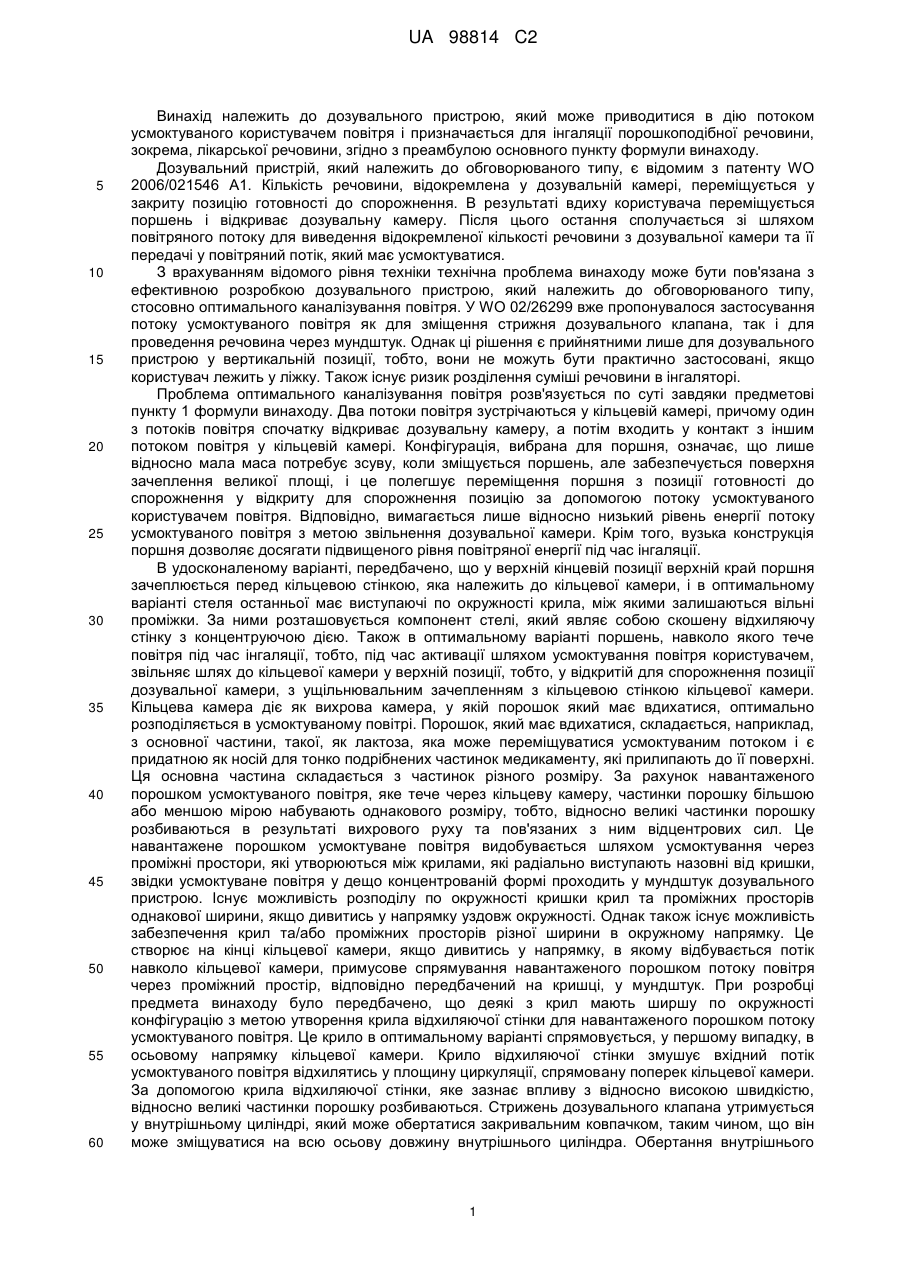

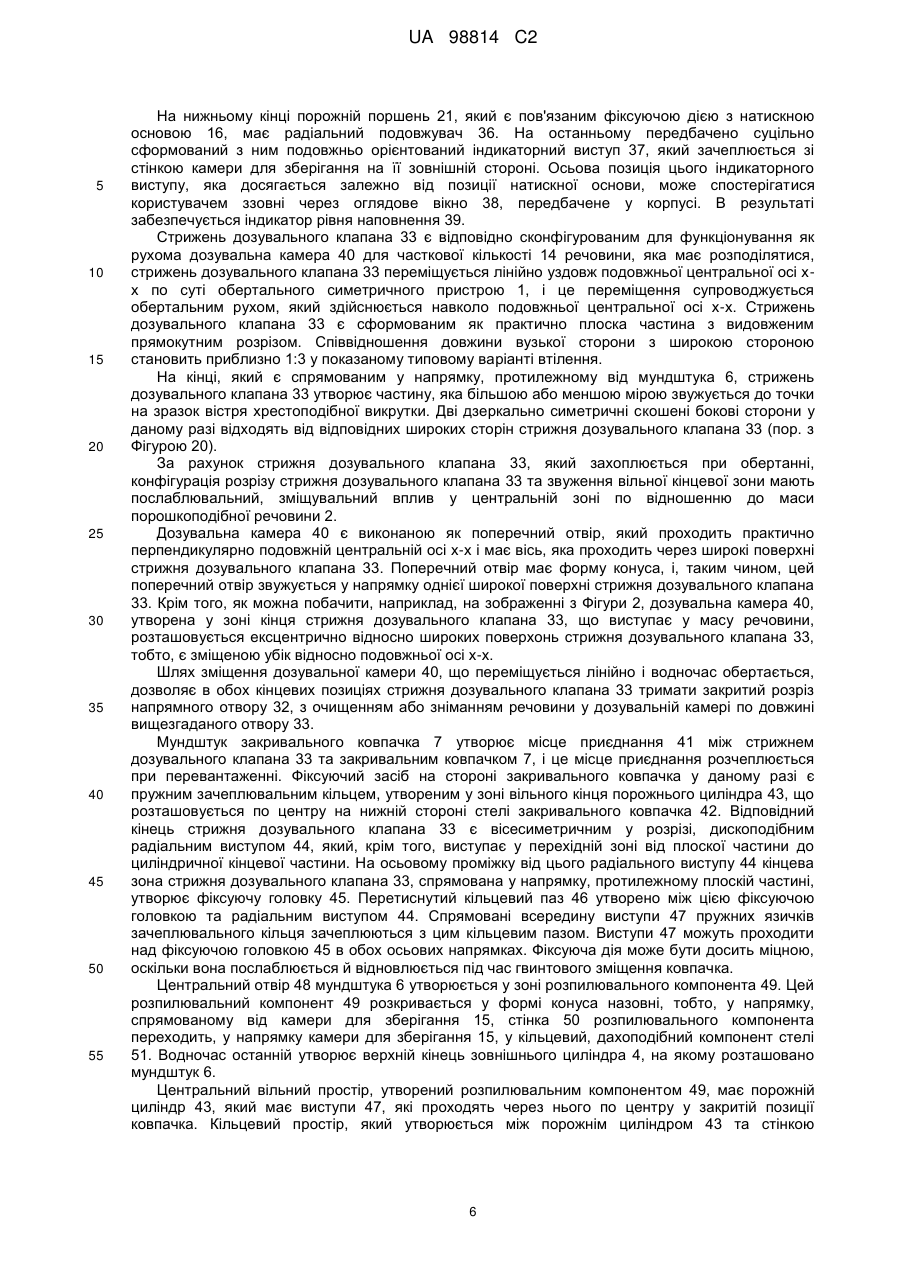

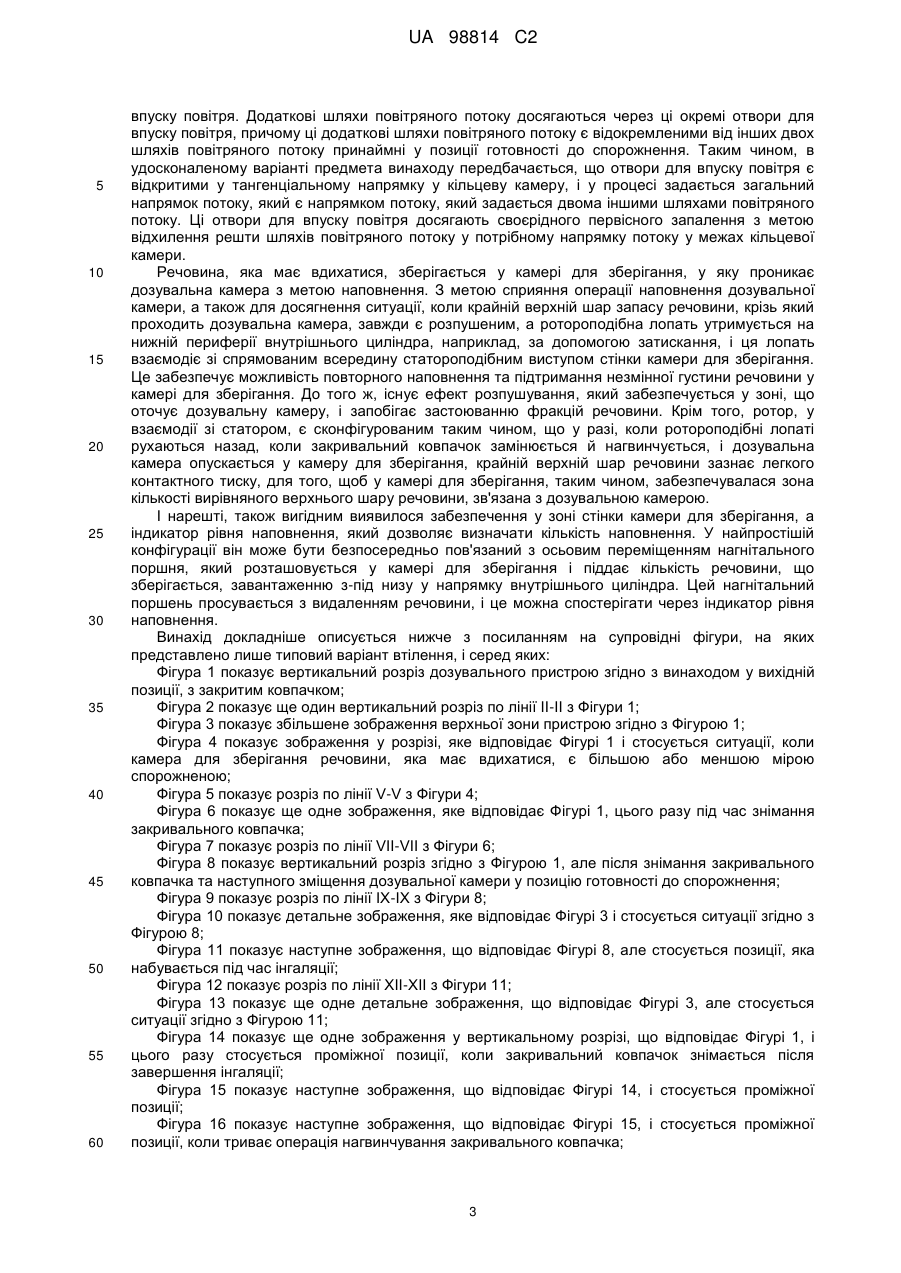

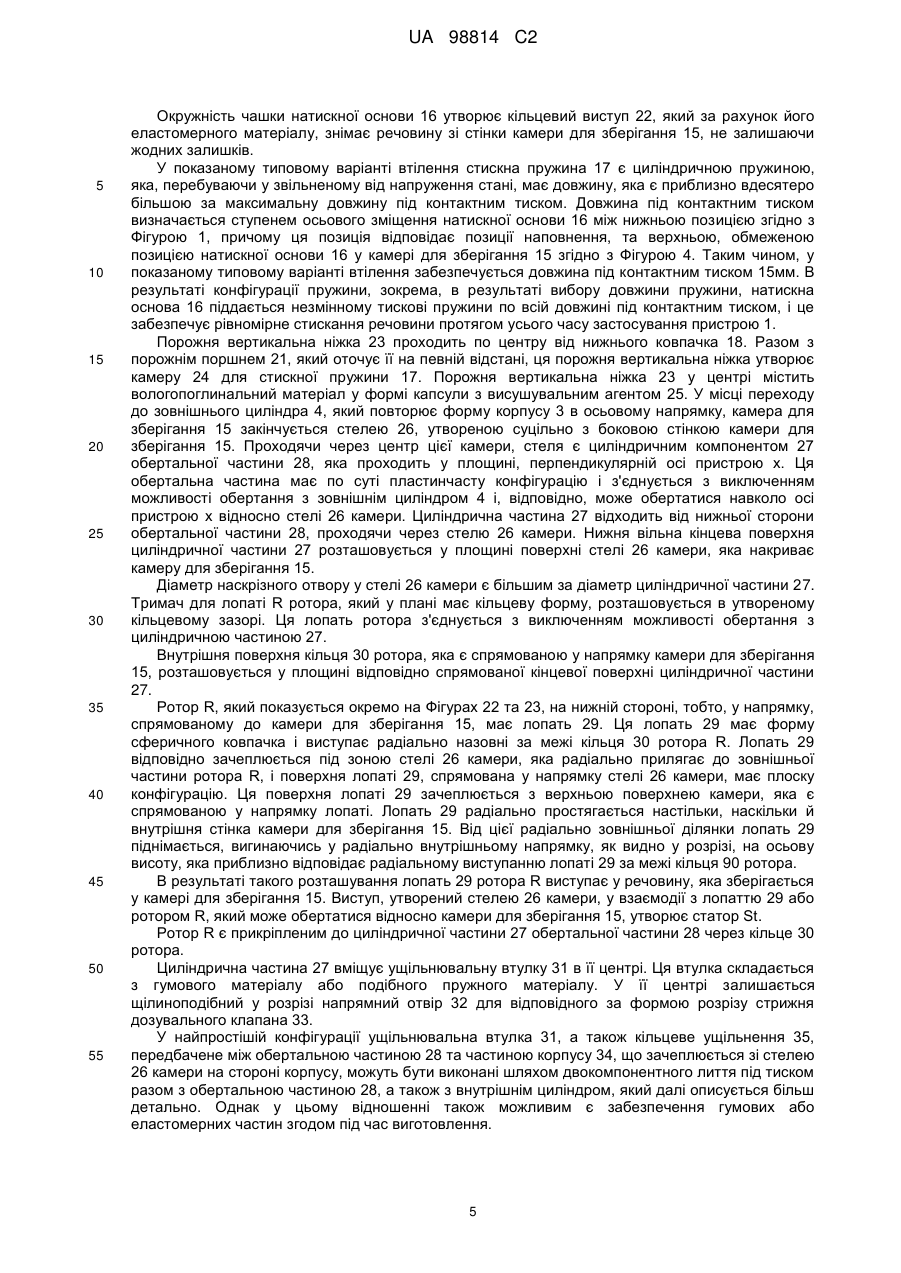

Реферат: Дозувальний пристрій (1), виконаний з можливістю активації потоком усмоктуваного користувачем повітря, призначений для інгаляції порошкоподібної речовини (2), зокрема лікарської речовини, яка може виходити з камери для зберігання (15), коли закривальний ковпачок мундштука (7) знятий, за допомогою дозувальної камери (40) у позицію (В) готовності до використання, у якій дозувальна камера (40) закрита поршнем (54). Поршень (54) виконаний з можливістю зміщення завдяки потоку усмоктуваного користувачем повітря у напрямку мундштука (6) у відкриту для використання позицію (F), і в цій позиції дозувальна камера (40) звільнена/відкрита, а речовина (2) може виходити за рахунок потоку усмоктуваного користувачем повітря. Пристрій має два шляхи повітряних потоків (а, b), причому потік повітря через перший шлях (а) виконаний з можливістю відкривання дозувальної камери (40) за рахунок зміщення поршня (54) з позиції готовності до використання у відкриту для використання позицію, а потік повітря через другий шлях (b) веде безпосередньо з дозувальної камери (40) у кільцеву камеру (63), яка розташована перед мундштуком (6) і у якій перетинаються обидва потоки повітря. UA 98814 C2 (12) UA 98814 C2 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до дозувального пристрою, який може приводитися в дію потоком усмоктуваного користувачем повітря і призначається для інгаляції порошкоподібної речовини, зокрема, лікарської речовини, згідно з преамбулою основного пункту формули винаходу. Дозувальний пристрій, який належить до обговорюваного типу, є відомим з патенту WO 2006/021546 А1. Кількість речовини, відокремлена у дозувальній камері, переміщується у закриту позицію готовності до спорожнення. В результаті вдиху користувача переміщується поршень і відкриває дозувальну камеру. Після цього остання сполучається зі шляхом повітряного потоку для виведення відокремленої кількості речовини з дозувальної камери та її передачі у повітряний потік, який має усмоктуватися. З врахуванням відомого рівня техніки технічна проблема винаходу може бути пов'язана з ефективною розробкою дозувального пристрою, який належить до обговорюваного типу, стосовно оптимального каналізування повітря. У WO 02/26299 вже пропонувалося застосування потоку усмоктуваного повітря як для зміщення стрижня дозувального клапана, так і для проведення речовина через мундштук. Однак ці рішення є прийнятними лише для дозувального пристрою у вертикальній позиції, тобто, вони не можуть бути практично застосовані, якщо користувач лежить у ліжку. Також існує ризик розділення суміші речовини в інгаляторі. Проблема оптимального каналізування повітря розв'язується по суті завдяки предметові пункту 1 формули винаходу. Два потоки повітря зустрічаються у кільцевій камері, причому один з потоків повітря спочатку відкриває дозувальну камеру, а потім входить у контакт з іншим потоком повітря у кільцевій камері. Конфігурація, вибрана для поршня, означає, що лише відносно мала маса потребує зсуву, коли зміщується поршень, але забезпечується поверхня зачеплення великої площі, і це полегшує переміщення поршня з позиції готовності до спорожнення у відкриту для спорожнення позицію за допомогою потоку усмоктуваного користувачем повітря. Відповідно, вимагається лише відносно низький рівень енергії потоку усмоктуваного повітря з метою звільнення дозувальної камери. Крім того, вузька конструкція поршня дозволяє досягати підвищеного рівня повітряної енергії під час інгаляції. В удосконаленому варіанті, передбачено, що у верхній кінцевій позиції верхній край поршня зачеплюється перед кільцевою стінкою, яка належить до кільцевої камери, і в оптимальному варіанті стеля останньої має виступаючі по окружності крила, між якими залишаються вільні проміжки. За ними розташовується компонент стелі, який являє собою скошену відхиляючу стінку з концентруючою дією. Також в оптимальному варіанті поршень, навколо якого тече повітря під час інгаляції, тобто, під час активації шляхом усмоктування повітря користувачем, звільняє шлях до кільцевої камери у верхній позиції, тобто, у відкритій для спорожнення позиції дозувальної камери, з ущільнювальним зачепленням з кільцевою стінкою кільцевої камери. Кільцева камера діє як вихрова камера, у якій порошок який має вдихатися, оптимально розподіляється в усмоктуваному повітрі. Порошок, який має вдихатися, складається, наприклад, з основної частини, такої, як лактоза, яка може переміщуватися усмоктуваним потоком і є придатною як носій для тонко подрібнених частинок медикаменту, які прилипають до її поверхні. Ця основна частина складається з частинок різного розміру. За рахунок навантаженого порошком усмоктуваного повітря, яке тече через кільцеву камеру, частинки порошку більшою або меншою мірою набувають однакового розміру, тобто, відносно великі частинки порошку розбиваються в результаті вихрового руху та пов'язаних з ним відцентрових сил. Це навантажене порошком усмоктуване повітря видобувається шляхом усмоктування через проміжні простори, які утворюються між крилами, які радіально виступають назовні від кришки, звідки усмоктуване повітря у дещо концентрованій формі проходить у мундштук дозувального пристрою. Існує можливість розподілу по окружності кришки крил та проміжних просторів однакової ширини, якщо дивитись у напрямку уздовж окружності. Однак також існує можливість забезпечення крил та/або проміжних просторів різної ширини в окружному напрямку. Це створює на кінці кільцевої камери, якщо дивитись у напрямку, в якому відбувається потік навколо кільцевої камери, примусове спрямування навантаженого порошком потоку повітря через проміжний простір, відповідно передбачений на кришці, у мундштук. При розробці предмета винаходу було передбачено, що деякі з крил мають ширшу по окружності конфігурацію з метою утворення крила відхиляючої стінки для навантаженого порошком потоку усмоктуваного повітря. Це крило в оптимальному варіанті спрямовується, у першому випадку, в осьовому напрямку кільцевої камери. Крило відхиляючої стінки змушує вхідний потік усмоктуваного повітря відхилятись у площину циркуляції, спрямовану поперек кільцевої камери. За допомогою крила відхиляючої стінки, яке зазнає впливу з відносно високою швидкістю, відносно великі частинки порошку розбиваються. Стрижень дозувального клапана утримується у внутрішньому циліндрі, який може обертатися закривальним ковпачком, таким чином, що він може зміщуватися на всю осьову довжину внутрішнього циліндра. Обертання внутрішнього 1 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 циліндра передається до стрижня дозувального клапана. Цей внутрішній циліндр на стороні бокової стінки має подовжній канал, який проходить від спорожнювальної сторони дозувальної камери і закінчується у кільцевій камері, причому крило відхиляючої стінки передбачено з метою відхилення осьового напрямку повітряного потоку в орбітальну площину. Відповідно, це крило відхиляючої стінки розташовується на зразок кришки в осьовому напрямку каналу, причому у процесі залишається радіальний випуск. Через цей канал, після викликаної усмоктуваним повітрям піднімальної операції поршня та пов'язаного з ним звільнення дозувальної камери, відокремлена доза речовини висмоктується й подається через кільцеву камеру до користувача, який створює потік усмоктуваного повітря. В оптимальній конфігурації, відхилення від радіального напрямку потоку до осьового напрямку потоку досягається через дві ділянки каналу відхилення, які розташовуються безпосередньо одна за одною і викликають відхилення потоку на 45 градусів. Таким чином, в оптимальному варіанті також забезпечується проміжна частина каналу, яка проходить під кутом приблизно 45 градусів до площини, орієнтованої поперек осі пристрою, і з'єднує спорожнювальну сторону дозувальної камери з подовжнім каналом. Загалом створюється два шляхи повітряного потоку, з яких один викликає спорожнення дозувальної камери, а другий веде безпосередньо у кільцеву камеру що розташовується перед мундштуком, де зустрічаються два потоки повітря. Відповідно, один навантажений речовиною потік повітря, утворений під час операції інгаляції, каналізується окремо. Кількість повітря, яка вимагається для інгаляції, подається частково через перший шлях повітряного потоку у межах кільцевої камери. Якщо дозувальна камера є закритою, дозувальна камера може бути відкрита через цей шлях повітряного потоку, наприклад, через активований усмоктуваним повітрям поршень. Через шлях відокремлюваних повітряних потоків спочатку утворюється потік повітря, який не є навантаженим частинками. У разі правильної інгаляції, через пристрій протікає приблизно 50 літрів повітря за хвилину, і ця кількість повітря є результатом принаймні двох потоків повітря, які об'єднуються, причому одна частина подається, у першому випадку, через перший шлях потоку, який відкриває дозувальну камеру. В оптимальній конфігурації це відкривання дозувальної камери, наприклад, за допомогою поршня, який зміщується з позиції готовності до спорожнення у відкриту для спорожнення позицію, відбувається при тиску відкривання приблизно 2 кПа, і, крім того, з потоком повітря від 18 до 22 літрів повітря за хвилину. Потік повітря другого шляху повітряного потоку, який веде безпосередньо з дозувальної камери у кільцеву камеру, причому кільцева камера розташовується перед мундштуком, має суттєво вищу швидкість потоку, ніж у потоку повітря, який виникає в результаті у спорожнюваній дозувальній камері. В оптимальній конфігурації другий потік повітря усмоктується через решітчасту стінку. В останній залишаються вільні отвори, що мають розріз, який дозволяє легко усмоктувати необхідну кількість повітря. Також в оптимальному варіанті решітчаста поверхня для впуску повітря знаходиться на зовнішньому циліндрі, який не може обертатися відносно внутрішнього циліндра і продовжує закривальний ковпачок, на стороні стрижня дозувального клапана, що розташовується протилежно напрямкові спорожнення дозувальної камери. Це означає, що існує чітке структурне розділення шляхів повітряного потоку. Додатково досягається компактна конструкція такого дозувального пристрою, яка полягає у тому, що канал для потоку, спрямований у напрямку дозувальної камери, розташовується під решітчастою поверхнею для впуску повітря, навіть у позиції, якої дозувальна камера набуває у позиції готовності до спорожнення, і цей канал для потоку навіть забезпечує засіб візуального контролю, який дозволяє перевіряти, чи є дозувальна камера повною та/або закритою. В оптимальній конфігурації цей канал проходить через зовнішній циліндр під решітчастою поверхнею для впуску повітря для першого шляху повітряного потоку у зоні належним чином утвореного отвору для впуску повітря. В результаті цієї конфігурації два шляхи повітряного потоку відкриваються, відносно отворів для впуску повітря, в один бік зовнішнього циліндра. Через канал для потоку, передбачений під решітчастою поверхнею для впуску повітря, у відкритій для спорожнення позиції дозувальна камера очищується, в оптимальному варіанті поперек осі пристрою, з метою перенесення відокремленої речовини через другий шлях повітряного потоку, проходячи через кільцеву камеру у мундштук, причому все це відбувається внаслідок активації усмоктуваним користувачем повітрям. У ще одній оптимальній конфігурації внутрішній простір внутрішнього циліндра є повністю доступним для вільного розподілу повітря, яке усмоктується через решітчасту поверхню для впуску повітря, і перебуває в аеродинамічному сполученні з кільцевою камерою. В іншій конфігурації згідно з винаходом бокова стінка зовнішнього циліндра має принаймні один отвір для впуску повітря, в оптимальному варіанті - два радіально протилежні отвори для 2 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 впуску повітря. Додаткові шляхи повітряного потоку досягаються через ці окремі отвори для впуску повітря, причому ці додаткові шляхи повітряного потоку є відокремленими від інших двох шляхів повітряного потоку принаймні у позиції готовності до спорожнення. Таким чином, в удосконаленому варіанті предмета винаходу передбачається, що отвори для впуску повітря є відкритими у тангенціальному напрямку у кільцеву камеру, і у процесі задається загальний напрямок потоку, який є напрямком потоку, який задається двома іншими шляхами повітряного потоку. Ці отвори для впуску повітря досягають своєрідного первісного запалення з метою відхилення решти шляхів повітряного потоку у потрібному напрямку потоку у межах кільцевої камери. Речовина, яка має вдихатися, зберігається у камері для зберігання, у яку проникає дозувальна камера з метою наповнення. З метою сприяння операції наповнення дозувальної камери, а також для досягнення ситуації, коли крайній верхній шар запасу речовини, крізь який проходить дозувальна камера, завжди є розпушеним, а ротороподібна лопать утримується на нижній периферії внутрішнього циліндра, наприклад, за допомогою затискання, і ця лопать взаємодіє зі спрямованим всередину статороподібним виступом стінки камери для зберігання. Це забезпечує можливість повторного наповнення та підтримання незмінної густини речовини у камері для зберігання. До того ж, існує ефект розпушування, який забезпечується у зоні, що оточує дозувальну камеру, і запобігає застоюванню фракцій речовини. Крім того, ротор, у взаємодії зі статором, є сконфігурованим таким чином, що у разі, коли ротороподібні лопаті рухаються назад, коли закривальний ковпачок замінюється й нагвинчується, і дозувальна камера опускається у камеру для зберігання, крайній верхній шар речовини зазнає легкого контактного тиску, для того, щоб у камері для зберігання, таким чином, забезпечувалася зона кількості вирівняного верхнього шару речовини, зв'язана з дозувальною камерою. І нарешті, також вигідним виявилося забезпечення у зоні стінки камери для зберігання, а індикатор рівня наповнення, який дозволяє визначати кількість наповнення. У найпростішій конфігурації він може бути безпосередньо пов'язаний з осьовим переміщенням нагнітального поршня, який розташовується у камері для зберігання і піддає кількість речовини, що зберігається, завантаженню з-під низу у напрямку внутрішнього циліндра. Цей нагнітальний поршень просувається з видаленням речовини, і це можна спостерігати через індикатор рівня наповнення. Винахід докладніше описується нижче з посиланням на супровідні фігури, на яких представлено лише типовий варіант втілення, і серед яких: Фігура 1 показує вертикальний розріз дозувального пристрою згідно з винаходом у вихідній позиції, з закритим ковпачком; Фігура 2 показує ще один вертикальний розріз по лінії ІІ-ІІ з Фігури 1; Фігура 3 показує збільшене зображення верхньої зони пристрою згідно з Фігурою 1; Фігура 4 показує зображення у розрізі, яке відповідає Фігурі 1 і стосується ситуації, коли камера для зберігання речовини, яка має вдихатися, є більшою або меншою мірою спорожненою; Фігура 5 показує розріз по лінії V-V з Фігури 4; Фігура 6 показує ще одне зображення, яке відповідає Фігурі 1, цього разу під час знімання закривального ковпачка; Фігура 7 показує розріз по лінії VII-VII з Фігури 6; Фігура 8 показує вертикальний розріз згідно з Фігурою 1, але після знімання закривального ковпачка та наступного зміщення дозувальної камери у позицію готовності до спорожнення; Фігура 9 показує розріз по лінії IX-IX з Фігури 8; Фігура 10 показує детальне зображення, яке відповідає Фігурі 3 і стосується ситуації згідно з Фігурою 8; Фігура 11 показує наступне зображення, що відповідає Фігурі 8, але стосується позиції, яка набувається під час інгаляції; Фігура 12 показує розріз по лінії ХІІ-ХІІ з Фігури 11; Фігура 13 показує ще одне детальне зображення, що відповідає Фігурі 3, але стосується ситуації згідно з Фігурою 11; Фігура 14 показує ще одне зображення у вертикальному розрізі, що відповідає Фігурі 1, і цього разу стосується проміжної позиції, коли закривальний ковпачок знімається після завершення інгаляції; Фігура 15 показує наступне зображення, що відповідає Фігурі 14, і стосується проміжної позиції; Фігура 16 показує наступне зображення, що відповідає Фігурі 15, і стосується проміжної позиції, коли триває операція нагвинчування закривального ковпачка; 3 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 17 показує розріз дозувального пристрою у позиції готовності до спорожнення по лінії XVII-XVII з Фігури 8; Фігура 18 показує зображення дозувального пристрою у розрізі по лінії XVIII-XVIII з Фігури 11; Фігура 19 показує зображення, яке відповідає Фігурі 17 у розрізі по лінії XIX-XIX з Фігури 11, у відкритій для спорожнення позиції; Фігура 20 показує розріз камери для зберігання по лінії ХХ-ХХ з Фігури 11, без показу речовини, яка у ній зберігається; Фігура 21 показує перспективне детальне зображення внутрішнього циліндра дозувального пристрою; Фігура 22 показує ще одне перспективне зображення внутрішнього циліндра; Фігура 23 показує перспективне детальне зображення стрижня дозувального клапана дозувального пристрою; Фігура 24 показує перспективне детальне зображення поршня; Фігура 25 показує ще одне детальне перспективне зображення ротороподібної лопаті для розташування на внутрішньому циліндрі; Фігура 26 показує ще одне перспективне зображення ротороподібної лопаті; і Фігура 27 показує у деталях вид знизу кришки кільцевої камери. Дозувальний пристрій 1, який показується на фігурах і призначається для інгаляції порошкоподібної речовини 2, зокрема, лікарської речовини, є виконаним як короткий видовжений пристрій, який може легко переноситись у кишені і має циліндричний корпус 3, який визначає його форму. Циліндричний, трубчастий корпус 3 на головному кінці має зовнішній циліндр 4, який може обертатися навколо осі пристрою х відносно корпусу 3. Цей зовнішній циліндр є закріпленим з можливістю обертання на корпусі 3 у зоні кінцевого радіального уступу 5. Цей так само циліндричний, трубчастий зовнішній циліндр 4 на головному кінці пристрою 1 переходить у приєднаний мундштук 6, сформований відповідно до форми рота, наприклад, сплощений. Цей мундштук 6 може мати чашкоподібний закривальний ковпачок 7, який насаджується на нього з захисною метою. Цей закривальний ковпачок є виконаним як нарізний ковпачок, для чого відповідна внутрішня нарізка 8 зачеплюється з відповідною зовнішньою нарізкою 9 на боковій стінці корпусу 2. Зовнішній циліндр 4 з'єднується з закривальним ковпачком 7 з виключенням можливості обертання, для чого зовнішній циліндр на зовнішній стороні його бокової стінки має вертикально орієнтовані ребра 10, які взаємодіють з відповідно розташованими щілиноподібними вертикальними пазами 11 на внутрішній частині сінки закривального ковпачка 7. Відповідно, загвинчувальне приведення в дію закривального ковпачка 7 викликає обертання зовнішнього циліндра 4 навколо осі пристрою х. На нижньому крайня окружність чашкоподібного закривального ковпачка 7 зачеплюється в обмежувальний спосіб, і з ущільненням через конус, з кільцевим виступом 12, що досягається за рахунок вищезгаданого уступу циліндричного корпусу 3. Закривальний ковпачок 7 водночас служить як привідна ручка 13 для розподілу порошкоподібної речовини 2 у відтворюваній частковій кількості 14, для чого застосовують осьове зміщення через гвинтову дію, що забезпечується шляхом нарізного зачеплення між внутрішньою нарізкою 8 та зовнішньою нарізкою 9. Речовина 2 міститься (не виключається можливість повторного наповнення) у камері для зберігання 15 корпусу 3. Дозувальний пристрій переносить відповідну часткову кількість 14 речовини до місця передачі U, розташованого за межами камери для зберігання 15. Речовина, яка підлягає дозуванню (зазвичай лікарська), є порошкоподібною речовиною 2. Основна частина, така, як лактоза, здатна, наприклад, переносити усмоктуваний потік, може бути носієм для тонко подрібнених частинок медикаменту, які прилипають до поверхні. Камера для зберігання 15 закінчується на дні чашкоподібною натискною основою 16, яка є підпружиненою у напрямку мундштука 6 за допомогою стискної пружини 17. Стискна пружина 17 має нижній кінцевий поворот, який тримається на нижньому ковпачку 18, який у цьому місці закриває корпус 3. Цей нижній ковпачок перебуває у фіксуючому зачепленні з частиною корпусу 3, яка у цьому місці має більший розріз на її внутрішній стінці, відповідний фіксуючий виступ 19 нижнього ковпачка 18 входить у відповідний кільцевий паз корпусу 3. Верхній кінцевий поворот зміщеної стискної пружини 14 змушує внутрішній виступ 20 порожнього поршня 21 поршнеподібного засобу 16/21 здійснювати завантаження. Як можна побачити на зображеннях, натискна основа 16, яка має форму градуйованої чашки, є пов'язаною фіксуючою дією з порожнім поршнем 21 у зоні внутрішнього виступу 20. 4 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 Окружність чашки натискної основи 16 утворює кільцевий виступ 22, який за рахунок його еластомерного матеріалу, знімає речовину зі стінки камери для зберігання 15, не залишаючи жодних залишків. У показаному типовому варіанті втілення стискна пружина 17 є циліндричною пружиною, яка, перебуваючи у звільненому від напруження стані, має довжину, яка є приблизно вдесятеро більшою за максимальну довжину під контактним тиском. Довжина під контактним тиском визначається ступенем осьового зміщення натискної основи 16 між нижньою позицією згідно з Фігурою 1, причому ця позиція відповідає позиції наповнення, та верхньою, обмеженою позицією натискної основи 16 у камері для зберігання 15 згідно з Фігурою 4. Таким чином, у показаному типовому варіанті втілення забезпечується довжина під контактним тиском 15мм. В результаті конфігурації пружини, зокрема, в результаті вибору довжини пружини, натискна основа 16 піддається незмінному тискові пружини по всій довжині під контактним тиском, і це забезпечує рівномірне стискання речовини протягом усього часу застосування пристрою 1. Порожня вертикальна ніжка 23 проходить по центру від нижнього ковпачка 18. Разом з порожнім поршнем 21, який оточує її на певній відстані, ця порожня вертикальна ніжка утворює камеру 24 для стискної пружини 17. Порожня вертикальна ніжка 23 у центрі містить вологопоглинальний матеріал у формі капсули з висушувальним агентом 25. У місці переходу до зовнішнього циліндра 4, який повторює форму корпусу 3 в осьовому напрямку, камера для зберігання 15 закінчується стелею 26, утвореною суцільно з боковою стінкою камери для зберігання 15. Проходячи через центр цієї камери, стеля є циліндричним компонентом 27 обертальної частини 28, яка проходить у площині, перпендикулярній осі пристрою х. Ця обертальна частина має по суті пластинчасту конфігурацію і з'єднується з виключенням можливості обертання з зовнішнім циліндром 4 і, відповідно, може обертатися навколо осі пристрою х відносно стелі 26 камери. Циліндрична частина 27 відходить від нижньої сторони обертальної частини 28, проходячи через стелю 26 камери. Нижня вільна кінцева поверхня циліндричної частини 27 розташовується у площині поверхні стелі 26 камери, яка накриває камеру для зберігання 15. Діаметр наскрізного отвору у стелі 26 камери є більшим за діаметр циліндричної частини 27. Тримач для лопаті R ротора, який у плані має кільцеву форму, розташовується в утвореному кільцевому зазорі. Ця лопать ротора з'єднується з виключенням можливості обертання з циліндричною частиною 27. Внутрішня поверхня кільця 30 ротора, яка є спрямованою у напрямку камери для зберігання 15, розташовується у площині відповідно спрямованої кінцевої поверхні циліндричної частини 27. Ротор R, який показується окремо на Фігурах 22 та 23, на нижній стороні, тобто, у напрямку, спрямованому до камери для зберігання 15, має лопать 29. Ця лопать 29 має форму сферичного ковпачка і виступає радіально назовні за межі кільця 30 ротора R. Лопать 29 відповідно зачеплюється під зоною стелі 26 камери, яка радіально прилягає до зовнішньої частини ротора R, і поверхня лопаті 29, спрямована у напрямку стелі 26 камери, має плоску конфігурацію. Ця поверхня лопаті 29 зачеплюється з верхньою поверхнею камери, яка є спрямованою у напрямку лопаті. Лопать 29 радіально простягається настільки, наскільки й внутрішня стінка камери для зберігання 15. Від цієї радіально зовнішньої ділянки лопать 29 піднімається, вигинаючись у радіально внутрішньому напрямку, як видно у розрізі, на осьову висоту, яка приблизно відповідає радіальному виступанню лопаті 29 за межі кільця 90 ротора. В результаті такого розташування лопать 29 ротора R виступає у речовину, яка зберігається у камері для зберігання 15. Виступ, утворений стелею 26 камери, у взаємодії з лопаттю 29 або ротором R, який може обертатися відносно камери для зберігання 15, утворює статор St. Ротор R є прикріпленим до циліндричної частини 27 обертальної частини 28 через кільце 30 ротора. Циліндрична частина 27 вміщує ущільнювальну втулку 31 в її центрі. Ця втулка складається з гумового матеріалу або подібного пружного матеріалу. У її центрі залишається щілиноподібний у розрізі напрямний отвір 32 для відповідного за формою розрізу стрижня дозувального клапана 33. У найпростішій конфігурації ущільнювальна втулка 31, а також кільцеве ущільнення 35, передбачене між обертальною частиною 28 та частиною корпусу 34, що зачеплюється зі стелею 26 камери на стороні корпусу, можуть бути виконані шляхом двокомпонентного лиття під тиском разом з обертальною частиною 28, а також з внутрішнім циліндром, який далі описується більш детально. Однак у цьому відношенні також можливим є забезпечення гумових або еластомерних частин згодом під час виготовлення. 5 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 На нижньому кінці порожній поршень 21, який є пов'язаним фіксуючою дією з натискною основою 16, має радіальний подовжувач 36. На останньому передбачено суцільно сформований з ним подовжньо орієнтований індикаторний виступ 37, який зачеплюється зі стінкою камери для зберігання на її зовнішній стороні. Осьова позиція цього індикаторного виступу, яка досягається залежно від позиції натискної основи, може спостерігатися користувачем ззовні через оглядове вікно 38, передбачене у корпусі. В результаті забезпечується індикатор рівня наповнення 39. Стрижень дозувального клапана 33 є відповідно сконфігурованим для функціонування як рухома дозувальна камера 40 для часткової кількості 14 речовини, яка має розподілятися, стрижень дозувального клапана 33 переміщується лінійно уздовж подовжньої центральної осі хх по суті обертального симетричного пристрою 1, і це переміщення супроводжується обертальним рухом, який здійснюється навколо подовжньої центральної осі х-х. Стрижень дозувального клапана 33 є сформованим як практично плоска частина з видовженим прямокутним розрізом. Співвідношення довжини вузької сторони з широкою стороною становить приблизно 1:3 у показаному типовому варіанті втілення. На кінці, який є спрямованим у напрямку, протилежному від мундштука 6, стрижень дозувального клапана 33 утворює частину, яка більшою або меншою мірою звужується до точки на зразок вістря хрестоподібної викрутки. Дві дзеркально симетричні скошені бокові сторони у даному разі відходять від відповідних широких сторін стрижня дозувального клапана 33 (пор. з Фігурою 20). За рахунок стрижня дозувального клапана 33, який захоплюється при обертанні, конфігурація розрізу стрижня дозувального клапана 33 та звуження вільної кінцевої зони мають послаблювальний, зміщувальний вплив у центральній зоні по відношенню до маси порошкоподібної речовини 2. Дозувальна камера 40 є виконаною як поперечний отвір, який проходить практично перпендикулярно подовжній центральній осі х-х і має вісь, яка проходить через широкі поверхні стрижня дозувального клапана 33. Поперечний отвір має форму конуса, і, таким чином, цей поперечний отвір звужується у напрямку однієї широкої поверхні стрижня дозувального клапана 33. Крім того, як можна побачити, наприклад, на зображенні з Фігури 2, дозувальна камера 40, утворена у зоні кінця стрижня дозувального клапана 33, що виступає у масу речовини, розташовується ексцентрично відносно широких поверхонь стрижня дозувального клапана 33, тобто, є зміщеною убік відносно подовжньої осі х-х. Шлях зміщення дозувальної камери 40, що переміщується лінійно і водночас обертається, дозволяє в обох кінцевих позиціях стрижня дозувального клапана 33 тримати закритий розріз напрямного отвору 32, з очищенням або зніманням речовини у дозувальній камері по довжині вищезгаданого отвору 33. Мундштук закривального ковпачка 7 утворює місце приєднання 41 між стрижнем дозувального клапана 33 та закривальним ковпачком 7, і це місце приєднання розчеплюється при перевантаженні. Фіксуючий засіб на стороні закривального ковпачка у даному разі є пружним зачеплювальним кільцем, утвореним у зоні вільного кінця порожнього циліндра 43, що розташовується по центру на нижній стороні стелі закривального ковпачка 42. Відповідний кінець стрижня дозувального клапана 33 є вісесиметричним у розрізі, дископодібним радіальним виступом 44, який, крім того, виступає у перехідній зоні від плоскої частини до циліндричної кінцевої частини. На осьовому проміжку від цього радіального виступу 44 кінцева зона стрижня дозувального клапана 33, спрямована у напрямку, протилежному плоскій частині, утворює фіксуючу головку 45. Перетиснутий кільцевий паз 46 утворено між цією фіксуючою головкою та радіальним виступом 44. Спрямовані всередину виступи 47 пружних язичків зачеплювального кільця зачеплюються з цим кільцевим пазом. Виступи 47 можуть проходити над фіксуючою головкою 45 в обох осьових напрямках. Фіксуюча дія може бути досить міцною, оскільки вона послаблюється й відновлюється під час гвинтового зміщення ковпачка. Центральний отвір 48 мундштука 6 утворюється у зоні розпилювального компонента 49. Цей розпилювальний компонент 49 розкривається у формі конуса назовні, тобто, у напрямку, спрямованому від камери для зберігання 15, стінка 50 розпилювального компонента переходить, у напрямку камери для зберігання 15, у кільцевий, дахоподібний компонент стелі 51. Водночас останній утворює верхній кінець зовнішнього циліндра 4, на якому розташовано мундштук 6. Центральний вільний простір, утворений розпилювальним компонентом 49, має порожній циліндр 43, який має виступи 47, які проходять через нього по центру у закритій позиції ковпачка. Кільцевий простір, який утворюється між порожнім циліндром 43 та стінкою 6 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 розпилювального компонента, заповнюється ще однією капсулою з висушувальним агентом 52 у закритій позиції ковпачка. Зовнішній циліндр 4 вміщує внутрішній циліндр 53, через центр якого проходить стрижень дозувального клапана 33 і, у закритій позиції ковпачка, порожній циліндр 43, який належить до закривального ковпачка. Внутрішній циліндр з'єднується з виключенням можливості обертання із зовнішнім циліндром 4. Цей внутрішній циліндр 53 є сконфігурованим по суті як порожнє тіло і має у центрі подовжньо зміщуваний поршень 54. Поршень 54 спрямовується більшою або меншою мірою у нижній половині внутрішнього циліндра 53, що спрямовується у напрямку камери для зберігання 15 круглим у розрізі напрямним компонентом 55. Ця частина внутрішнього циліндра 53, що спрямовується у напрямку від камери для зберігання 15, утворює зону зміщення головки поршня 56, яка має розріз, більший за розріз напрямного компонента 55, і подовжньо орієнтована стінка якої 57 має радіальні отвори 58, 58' та 58". Ці радіальні отвори перебувають у функціональному сполученні з решітчастою стінкою 59 зовнішнього циліндра. Під решітчастою стінкою 59, а також на нижньому кінці напрямного компонента 55 внутрішнього циліндра утворено радіально орієнтований канал для потоку 60, який так само є відкритим у напрямку решітчастої стінки 59. Цей канал для потоку також може служити як вікно для візуального спостереження за стрижнем дозувального клапана 33. Він відкривається у вільний простір, який залишається у центрі напрямним компонентом 55. Радіально навпроти каналу для потоку 60 напрямний компонент 55 межує з проміжною частиною каналу 61, який, починаючись від напрямного компонента 55 і у межах кута 45° відносно площини, орієнтованої перпендикулярно осі х, піднімається у напрямку відповідної стінки зовнішнього циліндра 4 для того, щоб потім перейти на кінці у подовжньо спрямований канал 62. Цей канал 62 утворюється подовжньо орієнтованим, щілиноподібним, відкритим радіально назовні прорізом у боковій поверхні внутрішнього циліндра. Канал 62 радіально закривається відповідною стінкою зовнішнього циліндра 4. Так само, як радіальний отвір 58, який можна побачити на прикладі у розрізі з Фігури 1, передбачено два інші радіальні отвори 58' та 58", і кожен з них обмежує, якщо дивитись у площині, орієнтованій поперек осі х, кут у 90° відносно цього радіального отвору 58 і, завдяки внутрішній стінці циліндра, є відповідно сконфігурованим, перебуваючи у прямому аеродинамічному сполученні з решітчастою стінкою 59. Подовжньо орієнтований канал 62 має кінець, спрямований у напрямку мундштука 6, який відкривається у кільцеву камеру 63. Остання утворює вихрову камеру. Стеля 64 останньої має у розрізі дахоподібну конфігурацію і має виступаючі по окружності крила 65, 66. Вони зачеплюються по окружності з внутрішньою стінкою зовнішнього циліндра 4 і, якщо дивитися в окружному напрямку, між ними залишаються проміжні простори 67, через які досягається аеродинамічне сполучення між кільцевою камерою 63 та іншим кільцевим простором 68, який залишається між розпилювальним компонентом стелі 51 та стелею 64 кільцевої камери. Стеля 64 є закріпленою на внутрішній стінці внутрішнього циліндра 53 подовжньо спрямованим фланець 69. Основа кільцевої камери 63 утворюється кільцевим виступом 70, який радіально виступає назовні на зовнішній стінці внутрішнього циліндра 53 з подовжнім проміжком від крил 65, 66 стелі 64. У даному разі цей кільцевий виступ також тримається по окружності на внутрішній стінці зовнішнього циліндра 4. Цей кільцевий виступ 70 переривається подовжньо орієнтованим каналом 62. Кільцева камера 63 обмежується у радіально спрямованому всередину напрямку кінцевою стінкою, яка належить до внутрішнього циліндра 53 і служить для фіксації стелі 64. Утворена в результаті стінка кільцевої камери має щілиноподібні наскрізні проходи 71 з метою забезпечення аеродинамічного сполучення між кільцевою камерою 63 та зоною зміщення головки поршня 56. Крім того, як можна побачити, зокрема, на зображенні у розрізі з Фігури 18, передбачено стінку зовнішнього циліндра, врівень з кільцевою камерою 63, з двома діаметрально протилежними отворами для впуску повітря 72. Вони тангенціально відкриваються у кільцеву камеру 63, і це також визначає загальний напрямок потоку. Відповідно, усмоктування через отвори для впуску повітря 72 в результаті забезпечує заданий потік повітря у кільцевій камері 63. Подовжньо орієнтований канал 62 відкривається, якщо дивитись у напрямку потоку, відразу за розкривом отвору 72 для впуску повітря у кільцевій камері 63, і, таким чином, потік повітря, що надходить у кільцеву камеру 63 через подовжній канал 62, відхиляється у конкретному потрібному вихровому напрямку через отвори для впуску повітря 72. 7 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крила стелі 64 мають різну ширину, якщо дивитись у напрямку уздовж окружності. Таким чином, два діаметрально протилежних крила 65 мають приблизно втричі більшу ширину, ніж у решти крил 66, якщо дивитись у напрямку уздовж окружності. Одне з цих ширших крил 65 накриває зону розкриву подовжнього каналу 62 у кільцеву камеру 63 і, відповідно, утворює крило відхиляючої стінки 73 для потоку усмоктуваного повітря, який надходить у кільцеву камеру 63 через подовжній канал 62. Як можна додатково побачити, зокрема, на зображенні з Фігури 27, крила 66 проходять по окружності, в описаному типовому варіанті - на кут  у 15°. Проміжні простори 67, які залишаються між крилами 66 та 65, так само проходять по окружності на кут  у 15°, тоді, як периферійні краї ширших крил 65 обмежують кут  у 45°. У цьому відношенні також можливими є інші варіанти розподілу (наприклад, менші крила більші проміжні простори; більші крила - менші проміжні простори; неправильна конфігурація крил та проміжних просторів). Переривач 74 розташовується у кільцевій камері 63 поряд з розкривом подовжнього каналу 62 у кільцевій камері 63, причому переривач перебуває у напрямку потоку повітря через отвори для впуску повітря 72. Цей переривач обмежує окружний шлях кільцевої камери 63 і, відповідно, в результаті цієї конфігурації, цей шлях має переривчасту, а не суцільно кільцеву форму. Тильна сторона переривача 74, яка є орієнтованою протилежно напрямкові потоку, являє собою набігаючий нахил 75, що з'єднує основу кільцевої камери зі стелею кільцевої камери, з проміжними просторами 67. Це змушує потік повітря у кінцевій зоні кільцевої камери 63 відхилятися аксіально вгору в інший кільцевий простір 68. Поршень 54, який утримується з виключенням можливості обертання, але з можливістю подовжнього зміщення у внутрішньому циліндрі 53, у цьому разі має головку 76 поршня, яка є відкритою у формі диска у напрямку мундштука. Ця головка поршня у розрізі розкривається у формі конуса. На нижній стороні диска поршня суцільно сформовано два паралельні, подовжньо орієнтовані язички 77. Поршень 54 є виконаним з гумоподібного матеріалу. Уздовж їхньої нижньої вільної окружності язички 77, які є пристосованими під поперечний контур напрямного компонента 55 внутрішнього циліндра 53 на їх внутрішній стінці, є розщепленими на краях, і, крім того, у їхній вільній периферійній зоні вони мають зміцнені матеріалом ущільнювальні поверхні 78. Плоска частина стрижня дозувального клапана 33 спрямовується між язичками 77, ущільнювальними поверхнями 78, у взаємодії з плоскою частиною стрижня дозувального клапана 33, що забезпечує знімальну та ущільнювальну дію. У вихідній позиції пристрою згідно з зображенням на Фігурі 1, вільні краї язичків 77, які мають розщеплення, входять у подовжнє заглиблення, навпроти верхньої сторони циліндричної частини 27. Крім того, у вихідній позиції дископодібна головка 76 поршня тримається в обмеженому режимі на основній ділянці зони 56 зміщення головки поршня. Навколишня периферійна зона вільного кінця головки 76 поршня зачеплюється з ущільнювальною дією з відповідною внутрішньою стінкою внутрішнього циліндра 53. Крім того, у вихідній позиції головка стрижня дозувального клапана 33, тобто, радіальний виступ 44 та його фіксуюча головка 45, знаходиться у заглибленні, утвореному через дископодібну конфігурацію головки 76 поршня. Головка 76 поршня у даному разі розташовується на осьовій відстані під стелею 64. Представлений пристрій 1 функціонує таким чином: Для підготування до інгаляції насамперед знімають закривальний ковпачок 7 шляхом відгвинчування. При відгвинчуванні закривального ковпачка 7 угору в результаті виникає зазначене з'єднання у зовнішньому циліндрі 4, який захоплюється при обертанні, і через цей зовнішній циліндр, внутрішній циліндр 53, а також, у наведеному типовому варіанті втілення, усі частини над площиною камери для зберігання, які не є з'єднаними з виключенням можливості обертання з корпусом 3. Відповідно, стрижень дозувального клапана 33 також захоплюється обертанням, і, крім того, дія закривального ковпачка 7, який відгвинчується вгору, одночасно викликає осьове зміщення стрижня дозувального клапана 33 через місце приєднання 41, що викликає спіральне зміщення дозувальної камери 40 у ще закриту позицію готовності до спорожнення В згідно з зображенням на Фігурах 6 та 7, де вона розташовується в одну лінію з каналом для потоку 60. Завдяки тому, що дозувальна камера 40 розташовується ексцентрично відносно осі обертання стрижня дозувального клапана 33, вона оптимальним чином заповнюється в результаті спірального проникнення у масу речовини за допомогою ротора. Поверхня отвору дозувальної камери 40 більшого діаметра у даному разі є орієнтованою у напрямку обертання. 8 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 Лопать 29 ротора R, яка одночасно обертається, у даному разі забезпечує постійне перебування навколишньої маси речовини у розпушеному стані, оскільки досягається ефект перелопачування. Коли ротор R обертається у протилежному напрямку - коли закривальний ковпачок 7 знову загвинчується - лопать 29 взаємодіє зі статором St з метою знімання речовини 2 з поверхні статора та притискання речовини 2 донизу, в результаті чого маса речовини вирівнюється. Лопать 29 ротора R, відповідно, діє на масу речовини в обох напрямках обертання. Коли досягається позиція готовності до видобування В стрижня дозувального клапана 33, стрижень дозувального клапана закріплюється через фіксуючу дію. З цією метою радіальний виступ 44 стрижня дозувального клапана 33 переміщується за фіксуючі пальці 79, утворені на нижній стороні стелі 64. Коли триває гвинтове зміщення закривального ковпачка 7, фіксація у зоні місця приєднання 41 між порожнім циліндром 43 та стрижнем дозувального клапана 33 усувається. Відповідно, виступи 47 залишають кільцевий паз 46, після чого закривальний ковпачок 7 може бути знятий. Тепер пристрій 1 є готовим до інгаляції. Гвинтове зміщення закривального ковпачка 7 дозволяє забезпечувати достатню силу для створення фіксації між радіальним виступом 44 та фіксуючими пальцями 79, а також для усунення фіксації між фіксуючою головкою 45 та виступами 47 на ковпачку. Язички 77 поршня 54 закривають дозувальну камера 40 з кожної сторони. Відповідно, у цій позиції просипання, навіть часткове, для часткової кількості 14 речовин є неможливим. Навпаки, речовина надійно утримується у дозувальній камері 40. Це дозволяє уникати випадків подвійного дозування, коли інгаляція не здійснюється, але пристрій знову закривається через закривальний ковпачок 7. Крім того, у позиції готовності до видобування В дозувальної камери 40, також існує можливість поміщення пристрою 1 на одну сторону. Навіть якщо пристрій 1 зазнає нормальних поштовхів, це не призводить до просипання часткової кількості 14 речовини, яка має вдихатися, що могло б призводити до неналежного результату інгаляції. Операція інгаляції відбувається автоматично, коли користувач змушує пристрій усмоктувати повітря, у найпростішому варіанті - коли користувач вдихає. Повітря вдихається через мундштук 6, і це, у першому випадку, за допомогою головки 76 поршня, яка зазнає впливу повітря, в результаті веде до осьового зміщення поршня 54 у напрямку стелі 64. У разі показаного типового варіанта втілення тиск, який вимагається для запуску пристрою, становить приблизно 2 кгПа. Запуск, наскільки це можливо, відбувається раптово. У піднятій позиції верхня вільна периферійна зона головки 76 поршня зачеплюється з нижньою стороною кільцевої стінки 80 стелі 64. Кільцевий простір внутрішнього циліндра 53, який у цьому разі охоплює вільну периферійну зону головки 76 поршня, радіально розширюється, в результаті чого радіальний потік відбувається навколо поршня 54 у зоні головки 76 поршня. Це забезпечує головний потік повітря а, який протікає через решітчасту стінку 59, проходячи крізь радіальні отвори 58, 58' та 58" у зону зміщення головки поршня 56 і проходить, завдяки зоні кільцевого простору, що залишається радіально за межами головки 76 поршня, крізь отвори 71 у кільцеву камеру 63. Приблизно від 85 до 90 % від загального об'єму інгаляційного повітря переноситься через цей шлях повітряного потоку. Водночас крізь завжди відкриті радіальні отвори для впуску повітря 72 повітря усмоктується безпосередньо у кільцеву камеру 63 з метою задання вихрового напрямку у кільцевій камері 63. За допомогою подовжньо зміщуваного поршня 54 язички 77 так само подовжньо зміщуються з метою звільнення дозувальної камери 40. Подовжньому зміщенню поршня 54 сприяє напрямний компонент 55, який вміщує язички 77, з певним розширенням у напрямку головки 76 поршня, в результаті чого зменшується тертя між язичками 77 та стінкою напрямного компонента 55. Крім того, у даному разі тертя між язичками 44 та плоскою частиною стрижня дозувального клапана 33 є мінімізованим, відбуваючись у зоні ущільнювальних поверхонь 78. Дозувальна камера 40 у цьому разі перебуває у відкритій для знімання позиції F, у якій вона вільно лежить на шляху потоку між каналом для потоку 60 та проміжною частиною каналу 61. У показаному типовому варіанті втілення приблизно від 10 до 15 % об'єму інгаляційного повітря переноситься через цей потік повітря, що переносить речовину b. Дозувальна камера звільняється через просмоктування з каналу для потоку 60, яке, крім того, відбувається від поверхні меншого отвору у напрямку поверхні більшого отвору дозувальної камери 40. В результаті виникає подвійне відхилення, у кожному разі приблизно на 45° у кутову проміжну частину каналу 61 і від останньої - у подовжньо орієнтований канал 62, за принципом перегородки, з первісним розбиванням відносно великих частинок порошку, що згодом забезпечує поліпшений результат інгаляції. 9 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 Навантажений речовиною потік повітря, який тече у подовжньому напрямку на відносно високій швидкості у кільцеву камеру 63 через канал 62, відхиляється через крило відхиляючої стінки 73 і, за сприяння первісного потоку через радіальні отвори для впуску повітря 12 - в окружному напрямку. Відносно великі частинки порошку додатково розбиваються на цьому крилі відхиляючої стінки 73. В результаті цієї конфігурації навантажений речовиною потік повітря спрямовується за межі зони поршня. Навколо поршня 54 проходить лише вільний від порошку потік повітря. Оптимальний розподіл часткової кількості 14 речовини, яка має вдихатися, досягається у кільцевій камері 63. Навантажене речовиною повітря проходить через проміжні простори 67 для інгаляції. Відносно важкі частинки порошку, які могли не розбитися або розбитися недостатньою мірою, спрямовуються у кільцевий простір 68 найпізніше через переривач 74. У кільцевій камері 63 потоки повітря а та b, які початково надходять по суті у подовжньому напрямку, спрямовуються у загальному горизонтальному напрямку циркуляції для того, щоб потім разом надходити у мундштук 6, з подовжнім проходженням через стелю 64. Передбачено багато особливостей як індикаторів успішної інгаляції для користувача. У першому випадку виконується засіб візуального контролю, у якому поршень 54, піднятий усмоктуваним повітрям, утримується у його піднятій позиції за рахунок наявної сили тертя, навіть низької. Поршень 54 або його язички 77 можна побачити у позиції готовності до видобування В через відкритий радіально назовні канал для потоку 60. Цьому можуть додатково сприяти язички 77, які мають помітне забарвлення. Відразу після інгаляції та відповідного піднімання поршня 54 язички 77 зникають. Натомість можна вільно бачити порожню дозувальну камеру 40. Дія поршня 54, який наштовхується на нижню сторону ущільнення 64, також може відчуватись як акустично, так і на дотик. Відразу після інгаляції та, в альтернативному варіанті, також у разі, якщо небажаним є здійснення інгаляції з позиції готовності до видобування В, закривальний ковпачок 7 знову нагвинчують, фіксація між радіальним виступом 44 та фіксуючими пальцями 79 усувається у першому випадку через фіксуючу головку 45, яка зазнає дії виступів 47. Утримувальні сили цього фіксуючого з'єднання мають відповідно меншу величину, ніж кількість сили, яка є необхідною для відхилення виступів 47. Коли триває загвинчування закривального ковпачка 7 донизу, радіальний виступ 44 на стрижні дозувального клапана змішує поршень 54 знову у вихідну позицію. Одночасно з осьовим зміщенням та відповідним обертальним рухом стрижень дозувального клапана 33 зміщується донизу у камеру для зберігання. Дія поршня 54, який зміщується назад через стрижень дозувального клапана 33, припиняється вільними кінцями язичків 77, які є виконаними у формі кромок і наштовхуються на розташовану навпроти поверхню стелі циліндричного компонента 27. Під час зміщення шляхом загвинчування донизу виступи 47 остаточно входять у кільцевий паз 46 стрижня дозувального клапана 33. Цю остаточну фіксуючу дію користувач може сприймати акустично та на дотик, що вказує на завершення операції закривання. Таким чином, також гарантується, що фіксуюча дія між стрижнем дозувального клапана 33 та закривальним ковпачком 7, що змушує стрижень дозувального клапана 33, а отже, й дозувальну камеру 40, переміщуватися разом у позицію готовності до видобування В, досягається лише у крайній нижній позиції стрижня дозувального клапана 33, тобто, у позиції, в якій дозувальна камера 40 є заповненою. Відповідно, завжди є наявною заповнена дозувальна камера 40, коли стрижень дозувального клапана 33 є піднятим. Забезпечується надійне запобігання неправильній роботі. Неналежне закривання пристрою 1 означає, що під час наступної спроби інгаляції стрижень дозувального клапана 33, який не є відповідно піднятим, з одного боку закриває прохід між каналом для потоку 60 та проміжною частиною каналу 61 через його плоску частину. Також у цьому разі стрижень дозувального клапана 33 продовжує діяти на відповідну поверхню головки 76 поршня через радіальний виступ 44. Відповідно, коли робиться спроба інгаляції, закривання каналу для потоку 60 та блокування поршня 54 означає неможливість утворення будь-якого потоку повітря (за винятком невеликої кількості потоку через малі радіальні отвори для впуску повітря 72). Це чітко сигналізує користувачеві про неправильне розташування. Ця ситуація може бути усунута лише через належне закривання пристрою 1. Усі описані особливості (самі по собі) є суттєвими для винаходу. Вміст опису супутніх/супровідних пріоритетних документів (копія попередньої заявки), таким чином, також повністю включається до опису заявки, також з метою включення особливостей згідно з цими документами до формули винаходу даної заявки. Перелік умовних позначень 1 Пристрій 2 Речовина 10 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 55 60 3 Корпус 4 Зовнішній циліндр 5 Радіальний уступ 6 Мундштук 7 Закривальний ковпачок 8 Внутрішня нарізка 9 Зовнішня нарізка 10 Ребра 11 Пази 12 Кільцевий виступ 13 Привідна ручка 14 Часткова кількість речовини 15 Камера для зберігання 16 Натискна основа 17 Стискна пружина 18 Нижній ковпачок 19 Фіксуючий виступ 20 Внутрішній виступ 21 Порожній поршень 22 Кільцевий виступ 23 Вертикальна ніжка 24 Камера для пружини 25 Капсула з висушувальним агентом 26 Камера стеля 27 Циліндрична частина 28 Обертальна частина 29 Лопать 30 Кільце ротора 31 Ущільнювальна втулка 32 Напрямний отвір 33 Стрижень дозувального клапана 34 Частина корпусу 35 Кільцеве ущільнення 36 Радіальний подовжувач 37 Індикаторний виступ 38 Оглядове вікно 39 Індикатор рівня наповнення 40 Дозувальна камера 41 Місце приєднання 42 Стеля закривального ковпачка 43 Порожній циліндр 44 Радіальний виступ 45 Фіксуюча головка 46 Кільцевий паз 47 Виступи 48 Отвір мундштука 49 Розпилювальний компонент 50 Стінка 51 Компонент стелі 52 Капсула з висушувальним агентом 53 Внутрішній циліндр 54 Поршень 55 Напрямний компонент 56 Зона зміщення головки поршня 57 Обмежувальна стінка 58 Радіальний отвір 58' Радіальний отвір 58" Радіальний отвір 59 Решітчаста стінка 60 Канал для потоку 11 UA 98814 C2 5 10 15 20 25 30 61 Проміжна частина каналу 62 Канал 63 Кільцева камера 64 Стеля 65 Крило 66 Крило 67 Проміжні простори 68 Кільцевий простір 69 Фланець 70 Кільцевий виступ 71 Отвори 72 Отвори для впуску повітря 73 Крило відхиляючої стінки 74 Переривач 75 Набігаючий нахил 76 Головка поршня 77 Язички 78 Ущільнювальні поверхні 79 Фіксуючий палець 80 Кільцева стінка х Вісь пристрою В Позиція готовності до видобування F Відкрита для знімання позиція R Ротор St Статор U Місце передачі  Кут проміжних просторів 67  Кут крил 66  Кут крил 65 а Головний потік повітря b Потік повітря, який переносить речовину ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Дозувальний пристрій (1), виконаний з можливістю активації потоком усмоктуваного користувачем повітря і призначений для інгаляції порошкоподібної речовини (2), зокрема лікарської речовини, яка може виходити з камери для зберігання (15), коли закривальний ковпачок мундштука (7) знятий, за допомогою дозувальної камери (40) у позиції (В) готовності до використання, у якій дозувальна камера (40) закрита поршнем (54), причому поршень (54) виконаний з можливістю зміщення завдяки потоку усмоктуваного користувачем повітря у напрямку мундштука (6) у відкриту для використання позицію (F), і в цій позиції дозувальна камера (40) звільнена/відкрита, й речовина (2) може виходити за рахунок потоку усмоктуваного користувачем повітря, який відрізняється тим, що пристрій має два шляхи повітряних потоків (а, b), причому потік повітря через перший шлях (а) виконаний з можливістю відкривання дозувальної камери (40) за рахунок зміщення поршня (54) з позиції готовності до використання у відкриту для використання позицію, а потік повітря через другий шлях (b) веде безпосередньо з дозувальної камери (40) у кільцеву камеру (63), яка розташована перед мундштуком (6) і у якій перетинаються обидва потоки повітря. 2. Дозувальний пристрій за п. 1, який відрізняється тим, що має решітчасту поверхню для впуску повітря (59), через яку усмоктується один з потоків повітря (а). 3. Дозувальний пристрій за п. 2, який відрізняється тим, що має зовнішній циліндр (4), де решітчаста поверхня для впуску повітря (59) виконана на зовнішньому циліндрі (4) і розташована на тій стороні стрижня (33) дозувального клапана, яка знаходиться протилежно напрямкові вивільнення дозувальної камери (40), причому стрижень дозувального клапана сконфігурований для функціонування як дозувальна камера. 4. Дозувальний пристрій за п. 3, який відрізняється тим, що має канал для потоку (60), спрямований у напрямку дозувальної камери (40), розташований під решітчастою поверхнею для впуску повітря (59), врівень з позицією, якої набуває дозувальна камера (40) у позиції готовності до використання (В). 12 UA 98814 C2 5 10 15 20 25 30 35 40 45 50 5. Дозувальний пристрій за п. 1, який відрізняється тим, що містить крила (65), причому частина крил (65), які утворюють стелю кільцевої камери (63), має відносно широку конфігурацію в окружному напрямку з метою утворення крила відхиляючої стінки (73) для потоку усмоктуваного повітря. 6. Дозувальний пристрій за п. 3, який відрізняється тим, що містить фіксуючу головку (45) стрижня (33) дозувального клапана, яка принаймні частково заглиблена у верхнє заглиблення поршня (54), де поршень (54) є дисковим поршнем. 7. Дозувальний пристрій за п. 5, який відрізняється тим, що на стороні бокової стінки внутрішнього циліндра (53), що переміщується закривальним ковпачком (7), подовжнього каналу (62), який проходить від спорожнювальної сторони дозувальної камери (40) і закінчується у кільцевій камері (63), виконане крило відхиляючої стінки (73) для відхилення осьового напрямку повітряного потоку в окружну площину. 8. Дозувальний пристрій за п. 1, який відрізняється тим, що поршень (54), який у верхній частині має дископодібну конфігурацію, має язички (77), які виступають від нижньої сторони диска, та закривають дозувальну камеру (40) або множину дозувальних камер у позиції готовності до використання і звільняють дозувальну камеру (40), коли поршень зміщений потоком усмоктуваного користувачем повітря. 9. Дозувальний пристрій за п. 8, який відрізняється тим, що на одній лінії з дозувальною камерою (40), у ще закритій позиції готовності до використання, канал (60) спрямований у напрямку одного з язичків (77), зокрема, з метою забезпечення візуального контролю. 10. Дозувальний пристрій за п. 8, який відрізняється тим, що у відкритій для використання позиції, верхній край поршня (54) контактує з передньою частиною кільцевої стінки (80), яка належить до кільцевої камери (63). 11. Дозувальний пристрій за п. 10, який відрізняється тим, що стеля (64) кільцевої камери (63) має виступаючі по окружності крила (65, 66), між якими залишаються проміжні простори (67). 12. Дозувальний пристрій за п. 10, який відрізняється тим, що додатково має нахилену відхиляючу стінку (51) над стелею (64) кільцевої камери (63). 13. Дозувальний пристрій за п. 3 або за п. 7, який відрізняється тим, що внутрішній простір внутрішнього циліндра (53) виконаний з можливістю для вільного розподілу повітря, яке усмоктується через решітчасту поверхню для впуску повітря (59), і перебуває в аеродинамічному сполученні з кільцевою камерою (63). 14. Дозувальний пристрій за п. 3, який відрізняється тим, що бокова стінка зовнішнього циліндра (4) має два радіально протилежні отвори для впуску повітря (72). 15. Дозувальний пристрій за п. 14, який відрізняється тим, що отвори для впуску повітря (72) є відкритими у тангенціальному напрямку у кільцеву камеру (63), і у процесі задають загальний напрямок потоку. 16. Дозувальний пристрій за п. 7, який відрізняється тим, що має у зоні верхнього шару запасу речовини, роторну лопать (29), закріплену шляхом затискання на нижній периферії внутрішнього циліндра (53), і яка виконана з можливістю взаємодії зі спрямованим всередину статороподібним виступом стінки камери для зберігання і знаходиться у контакті зі статороподібним виступом. 17. Дозувальний пристрій за п. 1, який відрізняється тим, що має індикатор (39) у зоні стінки камери для зберігання для вказування фактичного рівня наповнення камери для зберігання (15). 18. Дозувальний пристрій за п. 17, який відрізняється тим, що переміщення вгору чашкоподібної натискної основи (16) обмежене. 19. Дозувальний пристрій за п. 3, який відрізняється тим, що стрижень (33) дозувального клапана зафіксований у знімному режимі у його верхній позиції. 20. Дозувальний пристрій за п. 19, який відрізняється тим, що радіальний виступ стрижня дозувального клапана (33) виконаний з можливістю переміщення за фіксуючими пальцями (79), які є сформованими на стелі (64) кільцевої камери (63). 21. Дозувальний пристрій за п. 3, який відрізняється тим, що бокова стінка зовнішнього циліндра (4) має принаймні один отвір для впуску повітря (72). 13 UA 98814 C2 14 UA 98814 C2 15 UA 98814 C2 16 UA 98814 C2 17 UA 98814 C2 18 UA 98814 C2 19 UA 98814 C2 20 UA 98814 C2 21 UA 98814 C2 22 UA 98814 C2 23 UA 98814 C2 24 UA 98814 C2 25 UA 98814 C2 26 UA 98814 C2 27 UA 98814 C2 28
