Абсорбувальний виріб /його варіанти/ та застібка.
Номер патенту: 26417
Опубліковано: 30.08.1999
Автори: ХУАНГ Юнг Хсіанг, Рьосслер Томас Херолд, ЗЕНЕР Джорджія Лінн, ВАН ГОМПЕЛЬ Пол Теодор
Формула / Реферат
1. Абсорбирующее изделие, содержащее переднюю и заднюю поясные часта, а также соединяющую их промежуточную часть, включающее слой тыльного листа, имеющий, по крайней мере, одну поясную часть, две боковые детали, расположенные на противоположных боковых сторонах, по меньшей мере, одной поясной части тыльного слоя, причем каждая из указанных боковых деталей содержит периферийный участок заданной длины, застегивающий язычок для крепления изделия на пользователе, отличающееся тем, что оно снабжено усиленной продольной секцией, соединенной с каждой из упомянутых боковых деталей вдоль периферийного участка, причем величина жесткости по Gurley этой секции, по меньшей мере 20мг, а ее длина, по меньшей мере, составляет 33% длины периферийного участка боковой детали, при этом застегивающий язычок соединен с каждой из усиленных продольных секций, а длина основания язычка не превышает 90% длины упомянутой секции.
2. Абсорбирующее изделие, содержащее переднюю и заднюю поясные части, а также соединяющую их промежуточную часть, включающее слой тыльного листа, имеющий, по крайней мере, одну поясную часть, две боковые детали, расположенные на противоположных боковых сторонах, по меньшей мере, одной поясной части тыльного слоя, причем каждая из указанных боковых деталей содержит периферийный участок заданной длины, застегивающее средство, содержащее язычок для крепления изделия на пользователе, отличающееся тем, что оно снабжено усиленной продольной секцией, соединенной с каждой из упомянутых боковых деталей вдоль периферийного участка, причем длина этой секции составляет, по меньшей мере, 33% длины периферийного участка боковой детали, при этом застегивающее средство соединено с каждой из усиленных продольных секций, а длина основания застегивающего средства не превышает 99% длины упомянутой секции.
3. Абсорбирующее изделие по п.2, отличающееся тем, что величина жесткости по Gurley боковых деталей не более 10000мг.
4. Абсорбирующее изделие по п.3, отличающееся тем, что величина жесткости по Gurley усиленной продольной секции, по меньшей мере, 100мг.
5. Абсорбирующее изделие по п.4, отличающееся тем, что величина жесткости по Gurley усиленной продольной секции не более 50000мг.
6. Абсорбирующее изделие по п.5, отличающееся тем, что отношение величин жесткостей усиленной продольной секции и соединенной с ней боковой детали составляет, по меньшей мере, 5 : 1.
7. Абсорбирующее изделие по п.1, отличающееся тем, что величина жесткости застегивающих язычков не превышает величины жесткости усиленной продольной секции.

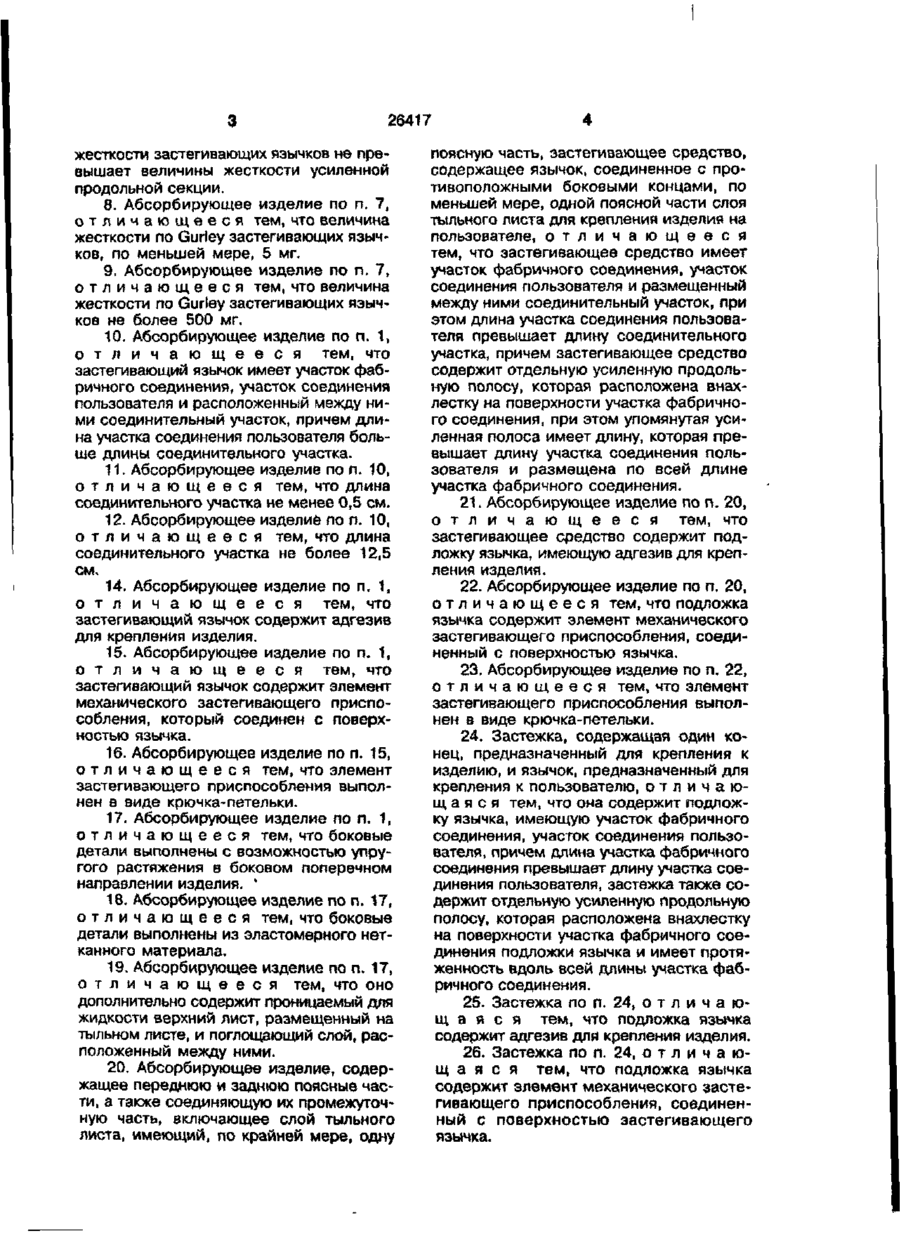

8. Абсорбирующее изделие по п.7, отличающееся тем, что величина жесткости по Gurley застегивающих язычков, по меньшей мере, 5мг.
9. Абсорбирующее изделие по п.7, отличающееся тем, что величина жесткости по Gurley застегивающих язычков не более 500мг.
10. Абсорбирующее изделие по п.1, отличающееся тем, что застегивающий язычок имеет участок фабричного соединения, участок соединения пользователя и расположенный между ними соединительный участок, причем длина участка соединения пользователя больше длины соединительного участка.
11. Абсорбирующее изделие по п.10, отличающееся тем, что длина соединительного участка не менее 0,5см.
12. Абсорбирующее изделие по п.10, отличающееся тем, что длина соединительного участка не более 12,5см.
14. Абсорбирующее изделие по п.1, отличающееся тем, что застегивающий язычок содержит адгезив для крепления изделия.
15. Абсорбирующее изделие по п.1, отличающееся тем, что застегивающий язычок содержит элемент механического застегивающего приспособления, который соединен с поверхностью язычка.
16. Абсорбирующее изделие по п.15, отличающееся тем, что элемент застегивающего приспособления выполнен в виде крючка-петельки.
17. Абсорбирующее изделие по п.1, отличающееся тем, что боковые детали выполнены с возможностью упругого растяжения в боковом поперечном направлении изделия.
18. Абсорбирующее изделие по п.17, отличающееся тем, что боковые детали выполнены из эластомерного нетканного материала.
19. Абсорбирующее изделие по п.17, отличающееся тем, что оно дополнительно содержит проницаемый для жидкости верхний лист, размещенный на тыльном листе, и поглощающий слой, расположенный между ними.
20. Абсорбирующее изделие, содержащее переднюю и заднюю поясные части, а также соединяющую их промежуточную часть, включающее слой тыльного листа, имеющий, по крайней мере, одну поясную часть, застегивающее средство, содержащее язычок, соединенное с противоположными боковыми концами, по меньшей мере, одной поясной части слоя тыльного листа для крепления изделия на пользователе, отличающееся тем, что застегивающее средство имеет участок фабричного соединения, участок соединения пользователя и размещенный между ними соединительный участок, при этом длина участка соединения пользователя превышает длину соединительного участка, причем застегивающее средство содержит отдельную усиленную продольную полосу, которая расположена внахлестку на поверхности участка фабричного соединения, при этом упомянутая усиленная полоса имеет длину, которая превышает длину участка соединения пользователя и размещена по всей длине участка фабричного соединения.
21. Абсорбирующее изделие по п.20, отличающееся тем, что застегивающее средство содержит подложку язычка, имеющую адгезив для крепления изделия.
22. Абсорбирующее изделие по п.20, отличающееся тем, что подложка язычка содержит элемент механического застегивающего приспособления, соединенный с поверхностью язычка.
23. Абсорбирующее изделие по п.22, отличающееся тем, что элемент застегивающего приспособления выполнен в виде крючка-петельки.
24. Застежка, содержащая один конец, предназначенный для крепления к изделию, и язычок, предназначенный для крепления к пользователю, отличающаяся тем, что она содержит подложку язычка, имеющую участок фабричного соединения, участок соединения пользователя, причем длина участка фабричного соединения превышает длину участка соединения пользователя, застежка также содержит отдельную усиленную продольную полосу, которая расположена внахлестку на поверхности участка фабричного соединения подложки язычка и имеет протяженность вдоль всей длины участка фабричного соединения.
25. Застежка по п.24, отличающаяся тем, что подложка язычка содержит адгезив для крепления изделия.
26. Застежка по п.24, отличающаяся тем, что подложка язычка содержит элемент механического застегивающего приспособления, соединенный с поверхностью застегивающего язычка.
27. Застежка по п.26, отличающаяся тем, что элемент застегивающего приспособления выполнен в виде крючка-петельки.
Текст

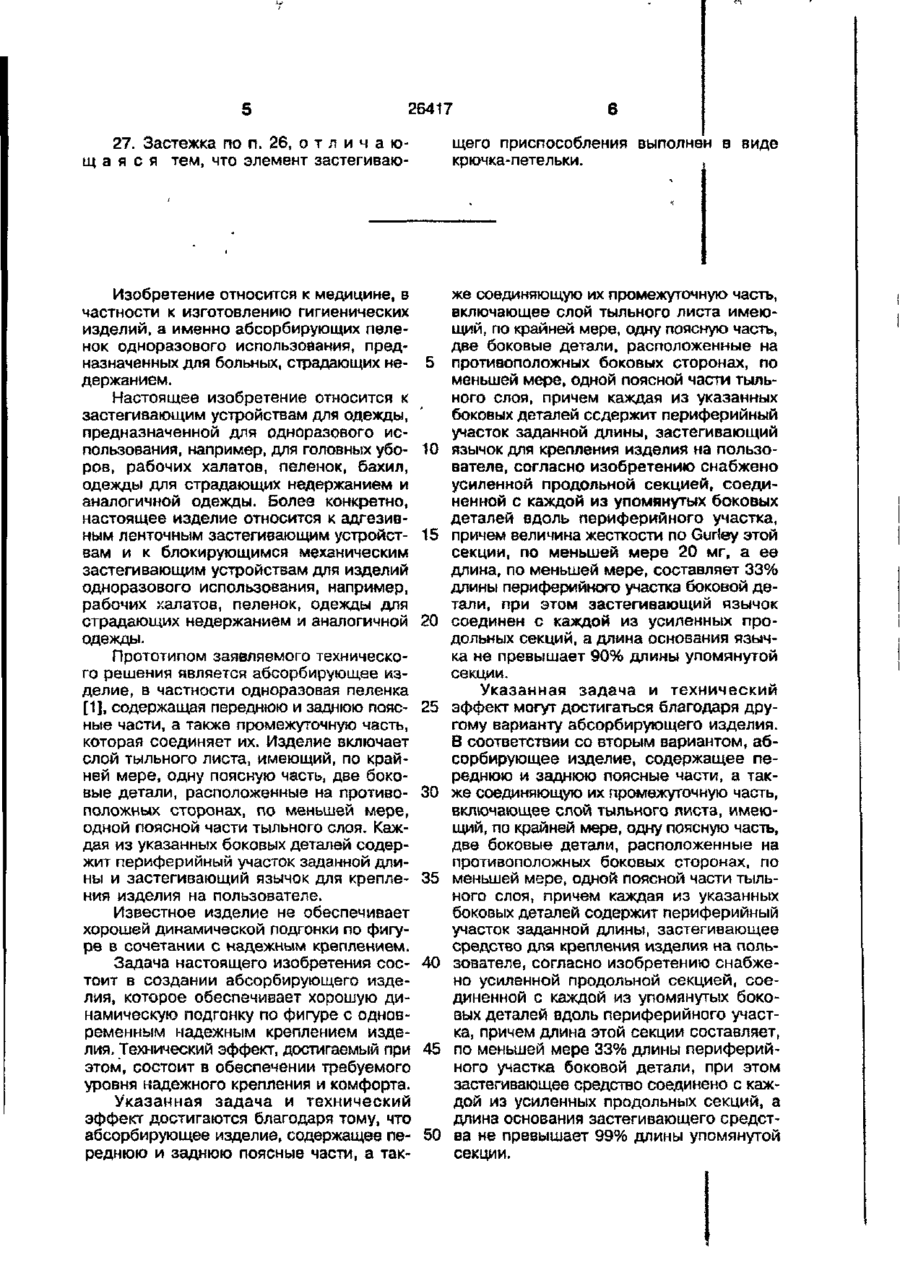

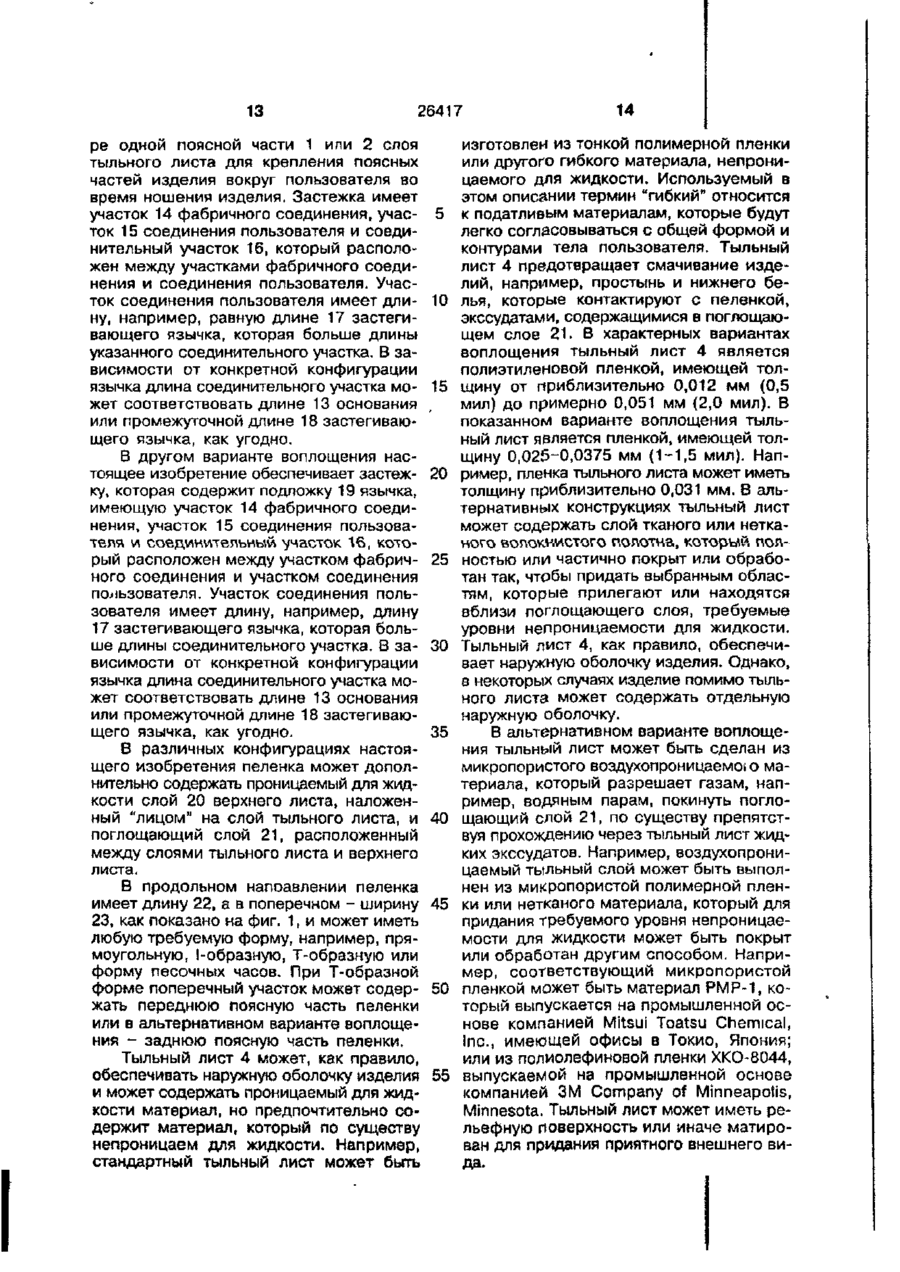

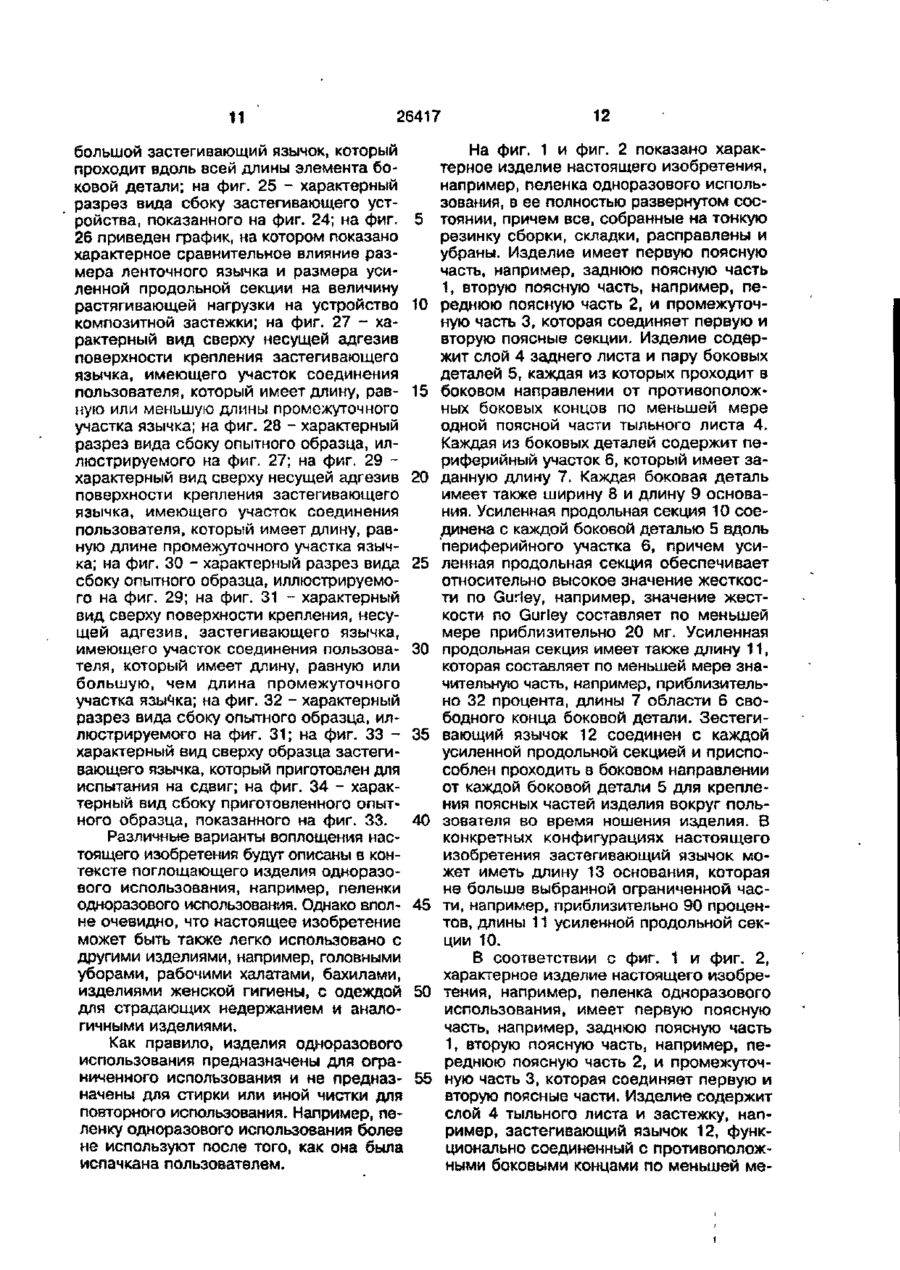

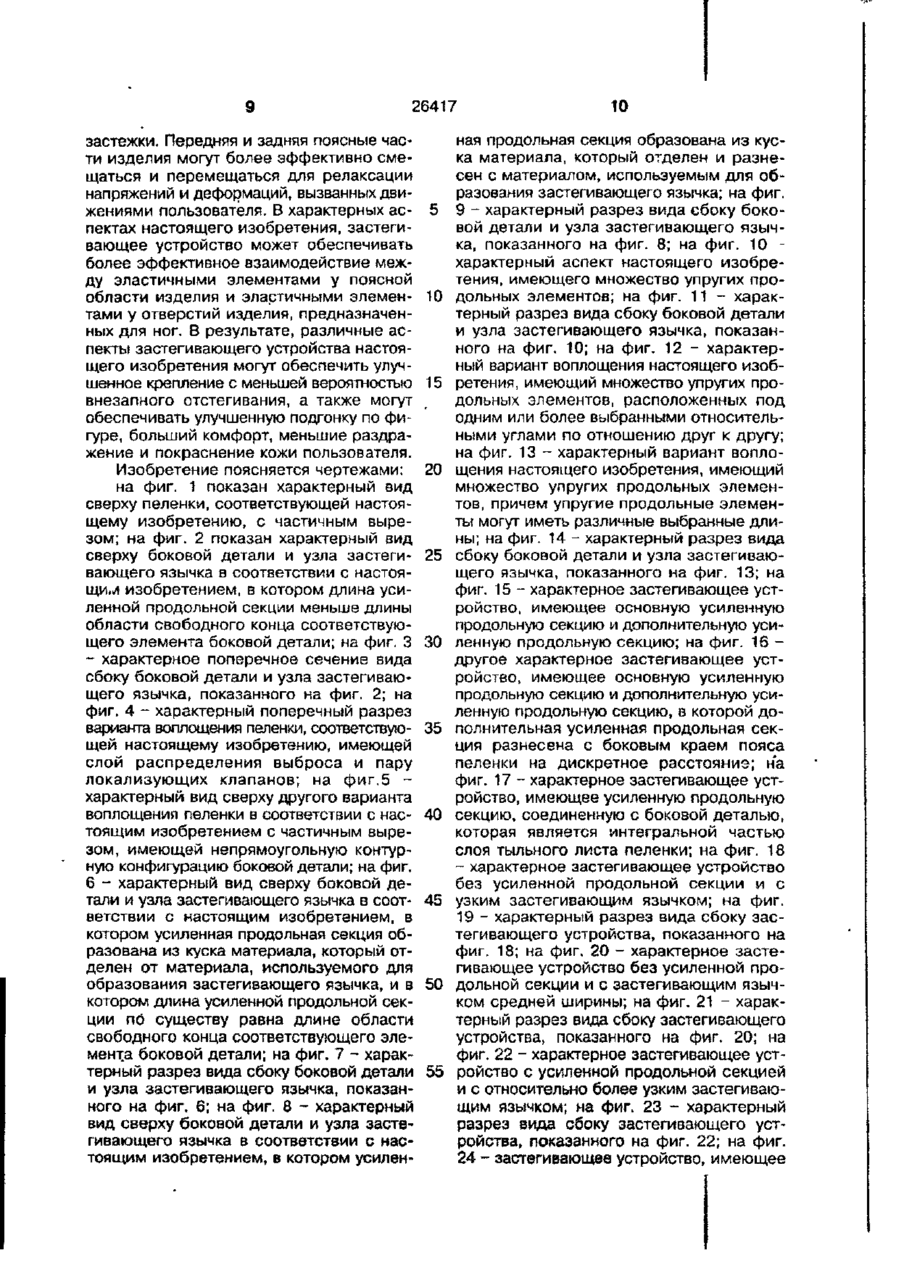

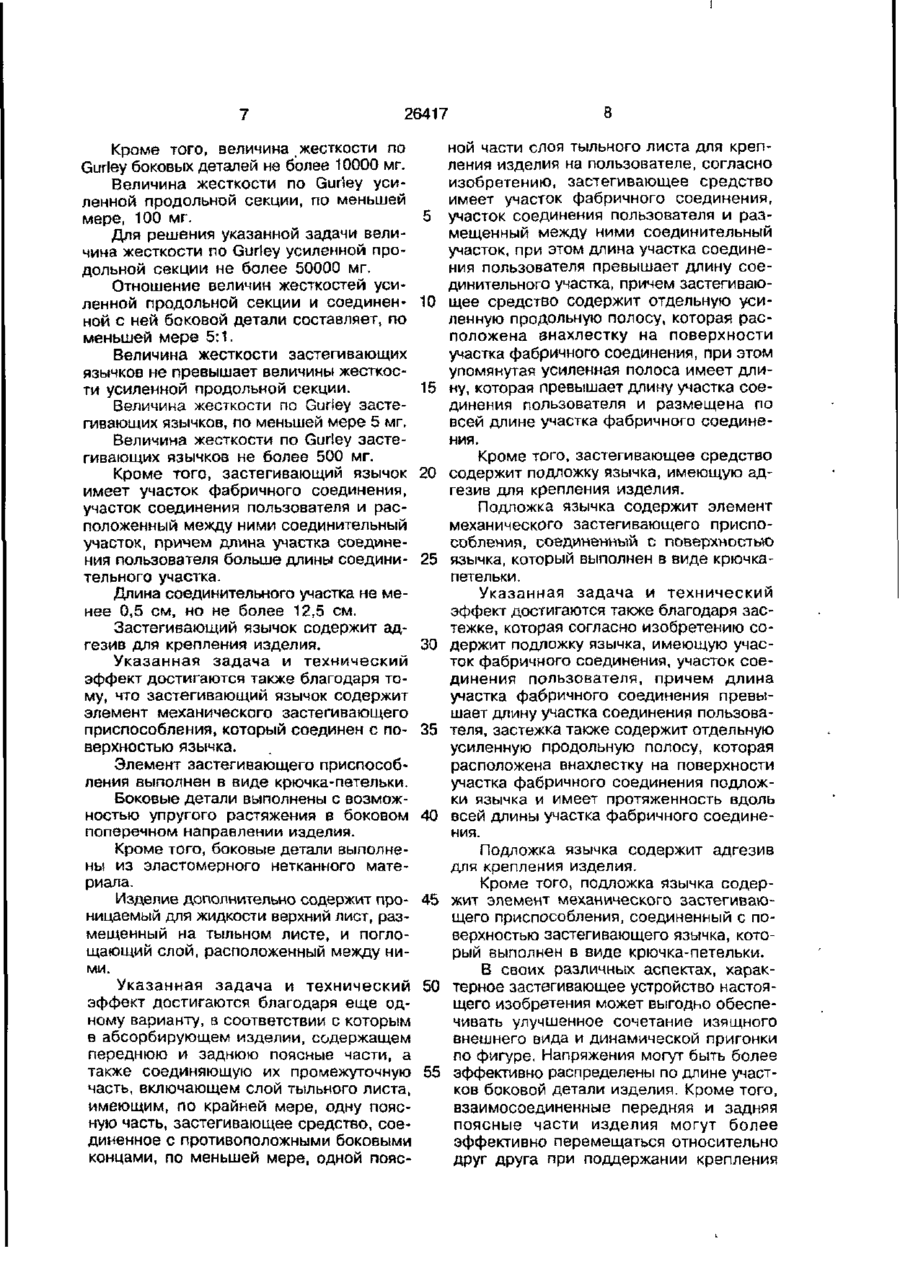

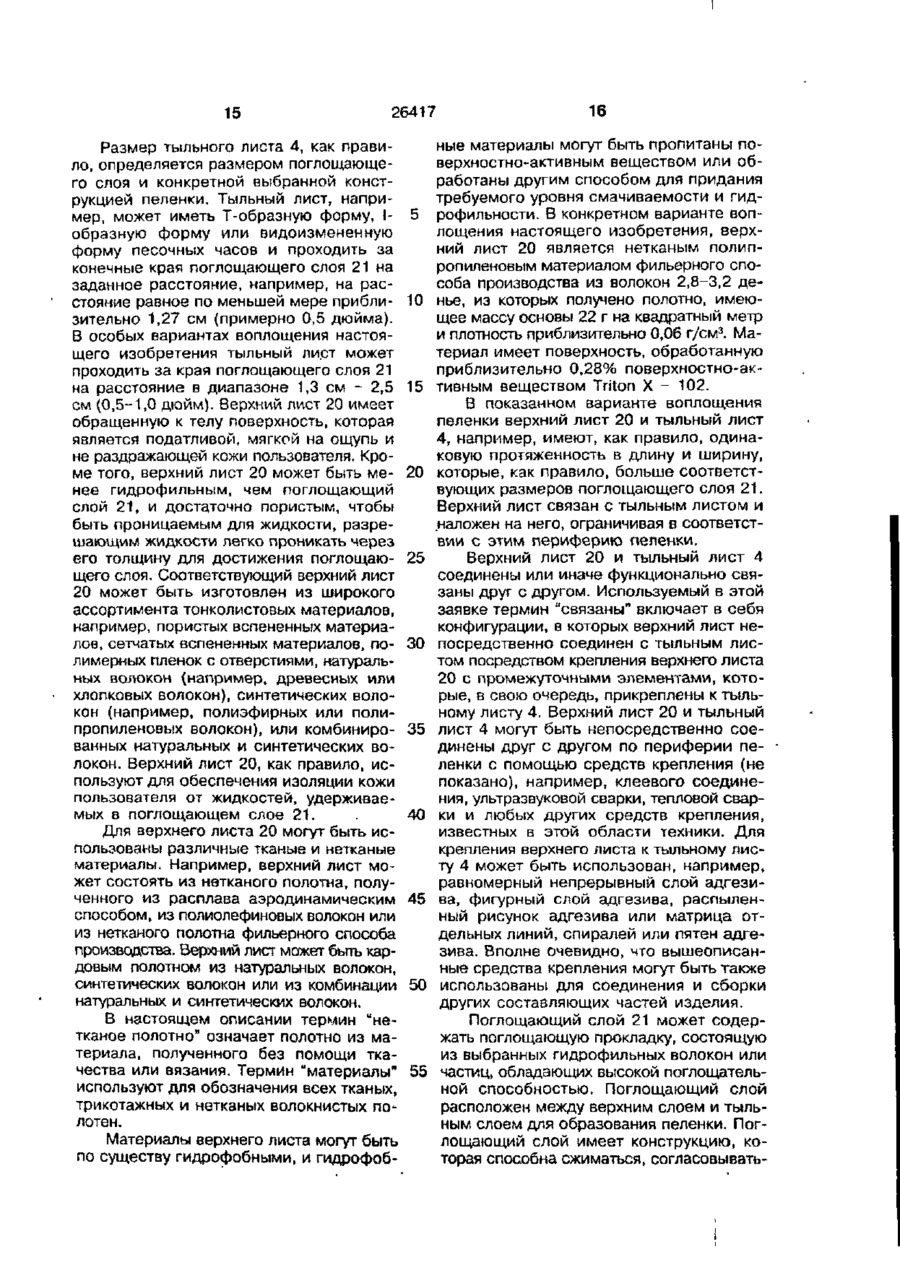

1. Абсорбирующее изделие, содержащее переднюю и заднюю поясные части, а также соединяющую их промежуточную часть, включающее слой тыльного листа, имеющий, по крайней мере, одну поясную часть, две боковые детали, расположенные на противоположных боковых сторонах, по меньшей мере, одной поясной части тыльного слоя, причем каждая из указанных боковых деталей содержит периферийный участок заданной длины, застегивающий язычок для крепления изделия на пользователе, о т л и ч а ю щ е е с я тем, что оно снабжено усиленной продольной секцией, соединенной с каждой из упомянутых боковых деталей вдоль периферийного участка, причем величина жесткости по Gurley этой секции, по меньшей мере 20 мг, а ее длина, по меньшей мере, составляет 33% длины периферийного участка боковой детали, при этом застегивающий язычок соединен с каждой из усиленных продольных секций, а длина основания язычка не превышает 90% длины упомянутой секции. 2. Абсорбирующее изделие, содержащее переднюю и заднюю поясные части, а также соединяющую их промежуточную часть, включающее слой тыльного листа, имеющий, по крайней мере, одну поясную часть, две боковые детали, расположенные на противоположных боковых сторонах, по меньшей мере, одной поясной части тыльного слоя, причем каждая из указанных боковых деталей содержит периферийный участок заданной длины, застегивающее средство, содержащее язычок для крепления изделия на пользователе, о т л и ч а ю щ е е с я тем, что оно снабжено усиленной продольной секцией, соединенной с каждой из упомянутых боковых деталей вдоль периферийного участка, причем длина этой секции составляет, по меньшей мере, 33% длины периферийного участка боковой детали, при этом застегивающее средство соединено с каждой из усиленных продольных секций, а длина основания застегивающего средства не превышает 99% длины упомянутой секции. 3. Абсорбирующее изделие по п. 2, о т л и ч а ю щ е е с я тем, что величина жесткости по Gurley боковых деталей не более 10000 мг. 4. Абсорбирующее изделие по п. 3, о т л и ч а ю щ е е с я тем, что величина жесткости no Gut ley усиленной продольной секции, по меньшей мере, 100 мг. 5. Абсорбирующее изделие по п. 4, о т л и ч а ю щ е е с я тем, что величина жесткости по Gurley усиленной продольной секции не более 50000 мг, 6. Абсорбирующее изделие по п. 5, о т л и ч а ю щ е е с я тем, что отношение величин жесткостей усиленной продольной секции и соединенной с ней боковой детали составляет, по меньшей мере, 5:1. 7. Абсорбирующее изделие по п 1, о т л и ч а ю щ е е с я тем, что величина С Os О 26417 жесткости застегивающих язычков не превышает величины жесткости усиленной продольной секции. 8. Абсорбирующее изделие по п. 7, о т л и ч а ю щ е е с я тем, что величина жесткости по Gurley застегивающих язычков, по меньшей мере, 5 мг. 9. Абсорбирующее изделие по п. 7, о т л и ч а ю щ е е с я тем, что величина жесткости по Gurley застегивающих язычков не более 500 мг. 10. Абсорбирующее изделие по п. 1, о т л и ч а ю щ е е с я тем, что застегивающий язычок имеет участок фабричного соединения, участок соединения пользователя и расположенный между ними соединительный участок, причем длина участка соединения пользователя больше длины соединительного участка. 11. Абсорбирующее изделие по п. 10, о т л и ч а ю щ е е с я тем, что длина соединительного участка не менее 0,5 см. 12. Абсорбирующее изделие по п. 10, о т л и ч а ю щ е е с я тем, что длина соединительного участка не более 12,5 см. 14. Абсорбирующее изделие по п. 1, о т л и ч а ю щ е е с я тем, что застегивающий язычок содержит адгезив для крепления изделия. 15. Абсорбирующее изделие по п. 1, о т л и ч а ю щ е е с я тем, что застегивающий язычок содержит элемент механического застегивающего приспособления, который соединен с поверхностью язычка. 16. Абсорбирующее изделие по п. 15, о т л и ч а ю щ е е с я тем, что элемент застегивающего приспособления выполнен в виде крючка-петельки. 17. Абсорбирующее изделие по п. 1, о т л и ч а ю щ е е с я тем, что боковые детали выполнены с возможностью упругого растяжения в боковом поперечном направлении изделия. ' 18. Абсорбирующее изделие по п. 17, о т л и ч а ю щ е е с я тем, что боковые детали выполнены из эластомерного нетканного материала. 19. Абсорбирующее изделие по п. 17, о т л и ч а ю щ е е с я тем, что оно дополнительно содержит проницаемый для жидкости верхний лист, размещенный на тыльном листе, и поглощающий слой, расположенный между ними. 20. Абсорбирующее изделие, содержащее переднюю и заднюю поясные части, а также соединяющую их промежуточную часть, включающее слой тыльного листа, имеющий, по крайней мере, одну поясную часть, застегивающее средство, содержащее язычок, соединенное с противоположными боковыми концами, по меньшей мере, одной поясной части слоя тыльного листа для крепления изделия на пользователе, о т л и ч а ю щ е е с я тем, что застегивающее средство имеет участок фабричного соединения, участок соединения пользователя и размещенный между ними соединительный участок, при этом длина участка соединения пользователя превышает длину соединительного участка, причем застегивающее средство содержит отдельную усиленную продольную полосу, которая расположена внахлестку на поверхности участка фабричного соединения, при этом упомянутая усиленная полоса имеет длину, которая превышает длину участка соединения пользователя и размещена по всей длине участка фабричного соединения. 21. Абсорбирующее изделие по п. 20, о т л и ч а ю щ е е с я тем, что застегивающее средство содержит подложку язычка, имеющую адгезив для крепления изделия. 22. Абсорбирующее изделие по п. 20, о т л и ч а ю щ е е с я тем, что подложка язычка содержит элемент механического застегивающего приспособления, соединенный с поверхностью язычка. 23. Абсорбирующее изделие по п. 22, о т л и ч а ю щ е е с я тем, что элемент застегивающего приспособления выполнен в виде крючка-петельки. 24. Застежка, содержащая один конец, предназначенный для крепления к изделию, и язычок, предназначенный для крепления к пользователю, о т л и ч а ю щ а я с я тем, что она содержит подложку язычка, имеющую участок фабричного соединения, участок соединения пользователя, причем длина участка фабричного соединения превышает длину участка соединения пользователя, застежка также содержит отдельную усиленную продольную полосу, которая расположена внахлестку на поверхности участка фабричного соединения подложки язычка и имеет протяженность вдоль всей длины участка фабричного соединения. 25. Застежка по п. 24, о т л и ч а ющ а я с я тем, что подложка язычка содержит адгезив для крепления изделия. 26. Застежка по п. 24, о т л и ч а ющ а я с я тем, что подложка язычка содержит элемент механического застегивающего приспособления, соединенный с поверхностью застегивающего язычка. 26417 6 27. Застежка по п. 26, о т л и ч а ющ а я с я тем, что элемент застегиваю щего приспособления выполнен в виде крючка-петельки. Изобретение относится к медицине, в частности к изготовлению гигиенических изделий, а именно абсорбирующих пеленок одноразового использования, предназначенных для больных, страдающих недержанием. Настоящее изобретение относится к застегивающим устройствам для одежды, предназначенной для одноразового использования, например, для головных уборов, рабочих халатов, пеленок, бахил, одежды для страдающих недержанием и аналогичной одежды. Более конкретно, настоящее изделие относится к адгезивным ленточным застегивающим устройствам и к блокирующимся механическим застегивающим устройствам для изделий одноразового использования, например, рабочих халатов, пеленок, одежды для страдающих недержанием и аналогичной одежды. Прототипом заявляемого технического решения является абсорбирующее изделие, в частности одноразовая пеленка [1], содержащая переднюю и заднюю поясные части, а также промежуточную часть, которая соединяет их. Изделие включает слой тыльного листа, имеющий, по крайней мере, одну поясную часть, две боковые детали, расположенные на противоположных сторонах, по меньшей мере, одной поясной части тыльного слоя. Каждая из указанных боковых деталей содержит периферийный участок заданной длины и застегивающий язычок для крепления изделия на пользователе. Известное изделие не обеспечивает хорошей динамической подгонки по фигуре в сочетании с надежным креплением. Задача настоящего изобретения состоит в создании абсорбирующего изделия, которое обеспечивает хорошую динамическую подгонку по фигуре с одновременным надежным креплением изделия. Технический эффект, достигаемый при этом, состоит в обеспечении требуемого уровня надежного крепления и комфорта. Указанная задача и технический эффект достигаются благодаря тому, что абсорбирующее изделие, содержащее переднюю и заднюю поясные части, а так же соединяющую их промежуточную часть, включающее слой тыльного листа имеющий, по крайней мере, одну поясную часть, две боковые детали, расположенные на противоположных боковых сторонах, по меньшей мере, одной поясной части тыльного слоя, причем каждая из указанных боковых деталей содержит периферийный участок заданной длины, застегивающий язычок для крепления изделия на пользователе, согласно изобретениюснабжено усиленной продольной секцией, соединенной с каждой из упомянутых боковых деталей вдоль периферийного участка, причем величина жесткости по Gurley этой секции, по меньшей мере 20 мг, а ее длина, по меньшей мере, составляет 33% длины периферийного участка боковой детали, при этом застегивающий язычок соединен с каждой из усиленных продольных секций, а длина основания язычка не превышает 90% длины упомянутой секции. Указанная задача и технический эффект могут достигаться благодаря другому варианту абсорбирующего изделия. В соответствии со вторым вариантом, абсорбирующее изделие, содержащее переднюю и заднюю поясные части, а также соединяющую их промежуточную часть, включающее слой тыльного листа, имеющий, по крайней мере, одну поясную часть, две боковые детали, расположенные на противоположных боковых сторонах, по меньшей мере, одной поясной части тыльного слоя, причем каждая из указанных боковых деталей содержит периферийный участок заданной длины, застегивающее средство для крепления изделия на подьзователе, согласно изобретению снабжено усиленной продольной секцией, соединенной с каждой из упомянутых боковых деталей вдоль периферийного участка, причем длина этой секции составляет, по меньшей мере 33% длины периферийного участка боковой детали, при этом застегивающее средство соединено с каждой из усиленных продольных секций, а длина основания застегивающего средства не превышает 99% длины упомянутой секции. 5 10 15 20 25 30 35 40 45 50 26417 Кроме того, величина жесткости по Gurley боковых деталей не более 10000 мг. Величина жесткости по Gurley усиленной продольной секции, по меньшей мере, 100 мг. Для решения указанной задачи величина жесткости по Gurley усиленной продольной секции не более 50000 мг. Отношение величин жесткостей усиленной продольной секции и соединенной с ней боковой детали составляет, по меньшей мере 5:1. Величина жесткости застегивающих язычков не превышает величины жесткости усиленной продольной секции. Величина жесткости по Gurfey застегивающих язычков, по меньшей мере 5 мг. Величина жесткости по Gurley застегивающих язычков не более 500 мг. Кроме того, застегивающий язычок имеет участок фабричного соединения, участок соединения пользователя и расположенный между ними соединительный участок, причем длина участка соединения пользователя больше длины соединительного участка. Длина соединительного участка не менее 0,5 см, но не более 12,5 см. Застегивающий язычок содержит адгезив для крепления изделия. Указанная задача и технический эффект достигаются также благодаря тому, что застегивающий язычок содержит элемент механического застегивающего приспособления, который соединен с поверхностью язычка. Элемент застегивающего приспособления выполнен в виде крючка-петельки. Боковые детали выполнены с возможностью упругого растяжения в боковом поперечном направлении изделия. Кроме того, боковые детали выполнены из эластомерного нетканного материала. Изделие дополнительно содержит проницаемый для жидкости верхний лист, размещенный на тыльном листе, и поглощающий слой, расположенный между ними. Указанная задача и технический эффект достигаются благодаря еще одному варианту, в соответствии с которым в абсорбирующем изделии, содержащем переднюю и заднюю поясные части, а также соединяющую их промежуточную часть, включающем слой тыльного листа, имеющим, по крайней мере, одну поясную часть, застегивающее средство, соединенное с противоположными боковыми концами, по меньшей мере, одной пояс 5 10 15 20 25 30 35 40 45 50 55 8 ной части слоя тыльного листа для крепления изделия на пользователе, согласно изобретению, застегивающее средство имеет участок фабричного соединения, участок соединения пользователя и размещенный между ними соединительный участок, при этом длина участка соединения пользователя превышает длину соединительного участка, причем застегивающее средство содержит отдельную усиленную продольную полосу, которая расположена внахлестку на поверхности участка фабричного соединения, при этом упомянутая усиленная полоса имеет длину, которая превышает длину участка соединения пользователя и размещена по всей длине участка фабричного соединения. Кроме того, застегивающее средство содержит подложку язычка, имеющую адгезив для крепления изделия. Подложка язычка содержит элемент механического застегивающего приспособления, соединенный с поверхностью язычка, который выполнен в виде крючкапетельки. Указанная задача и технический эффект достигаются также благодаря застежке, которая согласно изобретению содержит подложку язычка, имеющую участок фабричного соединения, участок соединения пользователя, причем длина участка фабричного соединения превышает длину участка соединения пользователя, застежка также содержит отдельную усиленную продольную полосу, которая расположена внахлестку на поверхности участка фабричного соединения подложки язычка и имеет протяженность вдоль всей длины участка фабричного соединения. Подложка язычка содержит адгезив для крепления изделия. Кроме того, подложка язычка содержит элемент механического застегивающего приспособления, соединенный с поверхностью застегивающего язычка, который выполнен в виде крючка-петельки. В своих различных аспектах, характерное застегивающее устройство настоящего изобретения может выгодно обеспечивать улучшенное сочетание изящного внешнего вида и динамической пригонки по фигуре. Напряжения могут быть более эффективно распределены по длине участков боковой детали изделия. Кроме того, взаимосоединенные передняя и задняя поясные части изделия могут более эффективно перемещаться относительно друг друга при поддержании крепления 26417 застежки. Передняя и задняя поясные части изделия могут более эффективно смещаться и перемещаться для релаксации напряжений и деформаций, вызванных движениями пользователя. В характерных аспектах настоящего изобретения, застегивающее устройство может обеспечивать более эффективное взаимодействие между эластичными элементами у поясной области изделия и элартичными элементами у отверстий изделия, предназначенных для ног. В результате, различные аспекты застегивающего устройства настоящего изобретения могут обеспечить улучшенное крепление с меньшей вероятностью внезапного отстегивания, а также могут обеспечивать улучшенную подгонку по фигуре, больший комфорт, меньшие раздражение и покраснение кожи пользователя. Изобретение поясняется чертежами: на фиг. 1 показан характерный вид сверху пеленки, соответствующей настоящему изобретению, с частичным вырезом; на фиг. 2 показан характерный вид сверху боковой детали и узла застегивающего язычка в соответствии с настоящим изобретением, в котором длина усиленной продольной секции меньше длины области свободного конца соответствующего элемента боковой детали; на фиг. 3 - характерное поперечное сечение вида сбоку боковой детали и узла застегивающего язычка, показанного на фиг. 2; на фиг. 4 - характерный поперечный разрез варианта воплощения пеленки, соответствующей настоящему изобретению, имеющей слой распределения выброса и пару локализующих клапанов; на фиг.5 характерный вид сверху другого варианта воплощения пеленки в соответствии с настоящим изобретением с частичным вырезом, имеющей непрямоугольную контурную конфигурацию боковой детали; на фиг. 6 - характерный вид сверху боковой детали и узла застегивающего язычка в соответствии с настоящим изобретением, в котором усиленная продольная секция образована из куска материала, который отделен от материала, используемого для образования застегивающего язычка, и в котором длина усиленной продольной секции по существу равна длине области свободного конца соответствующего элемента боковой детали; на фиг. 7 - характерный разрез вида сбоку боковой детали и узла застегивающего язычка, показанного на фиг. 6; на фиг. 8 - характерный вид сверху боковой детали и узла застегивающего язычка в соответствии с настоящим изобретением, в котором усилен 5 10 15 20 25 30 35 40 45 50 55 10 ная продольная секция образована из куска материала, который отделен и разнесен с материалом, используемым для образования застегивающего язычка; на фиг. 9 - характерный разрез вида сбоку боковой детали и узла застегивающего язычка, показанного на фиг. 8; на фиг. 10 характерный аспект настоящего изобретения, имеющего множество упругих продольных элементов; на фиг. 11 - характерный разрез вида сбоку боковой детали и узла застегивающего язычка, показанного на фиг. 10; на фиг. 12 - характерный вариант воплощения настоящего изобретения, имеющий множество упругих продольных элементов, расположенных под одним или более выбранными относительными углами по отношению друг к другу; на фиг. 13 - характерный вариант воплощения настоящего изобретения, имеющий множество упругих продольных элементов, причем упругие продольные элементы могут иметь различные выбранные длины; на фиг. 14 - характерный разрез вида сбоку боковой детали и узла застегивающего язычка, показанного на фиг. 13; на фиг. 15 - характерное застегивающее устройство, имеющее основную усиленную продольную секцию и дополнительную усиленную продольную секцию; на фиг. 16 другое характерное застегивающее устройство, имеющее основную усиленную продольную секцию и дополнительную усиленную продольную секцию, в которой дополнительная усиленная продольная секция разнесена с боковым краем пояса пеленки на дискретное расстояние; на фиг. 17 - характерное застегивающее устройство, имеющее усиленную продольную секцию, соединенную с боковой деталью, которая является интегральной частью слоя тыльного листа пеленки; на фиг. 18 - характерное застегивающее устройство без усиленной продольной секции и с узким застегивающим язычком; на фиг. 19 - характерный разрез вида сбоку застегивающего устройства, показанного на фиг. 18; на фиг. 20 - характерное застегивающее устройство без усиленной продольной секции и с застегивающим язычком средней ширины; на фиг. 21 - характерный разрез вида сбоку застегивающего устройства, показанного на фиг. 20; на фиг. 22 - характерное застегивающее устройство с усиленной продольной секцией и с относительно более узким застегивающим язычком; на фиг. 23 - характерный разрез вида сбоку застегивающего устройства, показанного на фиг. 22; на фиг. 24 - застегивающее устройство, имеющее 11 26417 большой застегивающий язычок, который проходит вдоль всей длины элемента боковой детали; на фиг. 25 - характерный разрез вида сбоку застегивающего устройства, показанного на фиг. 24; на фиг. 26 приведен график, на котором показано характерное сравнительное влияние размера ленточного язычка и размера усиленной продольной секции на величину растягивающей нагрузки на устройство композитной застежки; на фиг. 27 - характерный вид сверху несущей адгезив поверхности крепления застегивающего язычка, имеющего участок соединения пользователя, который имеет длину, равную или меньшую длины промежуточного участка язычка; на фиг. 28 - характерный разрез вида сбоку опытного образца, иллюстрируемого на фиг. 27; на фиг. 29 характерный вид сверху несущей адгезив поверхности крепления застегивающего язычка, имеющего участок соединения пользователя, который имеет длину, равную длине промежуточного участка язычка; на фиг. 30 - характерный разрез вида сбоку опытного образца, иллюстрируемого на фиг. 29; на фиг. 31 - характерный вид сверху поверхности крепления, несущей адгезив, застегивающего язычка, имеющего участок соединения пользователя, который имеет длину, равную или большую, чем длина промежуточного участка язычка; на фиг. 32 - характерный разрез вида сбоку опытного образца, иллюстрируемого на фиг. 31; на фиг. 33 характерный вид сверху образца застегивающего язычка, который приготовлен для испытания на сдвиг; на фиг. 34 - характерный вид сбоку приготовленного опытного образца, показанного на фиг. 33. 5 10 15 20 25 30 35 40 Различные варианты воплощения настоящего изобретения будут описаны в контексте поглощающего изделия одноразового использования, например, пеленки одноразового использования. Однако впол- 45 не очевидно, что настоящее изобретение может быть также легко использовано с другими изделиями, например, головными уборами, рабочими халатами, бахилами, изделиями женской гигиены, с одеждой 50 для страдающих недержанием и аналогичными изделиями. Как правило, изделия одноразового использования предназначены для ограниченного использования и не предназ- 55 начены для стирки или иной чистки для повторного использования. Например, пеленку одноразового использования более не используют после того, как она была испачкана пользователем. 12 На фиг. 1 и фиг. 2 показано характерное изделие настоящего изобретения, например, пеленка одноразового использования, в ее полностью развернутом состоянии, причем все, собранные на тонкую резинку сборки, складки, расправлены и убраны. Изделие имеет первую поясную часть, например, заднюю поясную часть 1, вторую поясную часть, например, переднюю поясную часть 2, и промежуточную часть 3, которая соединяет первую и вторую поясные секции. Изделие содержит слой 4 заднего листа и пару боковых деталей 5, каждая из которых проходит в боковом направлении от противоположных боковых концов по меньшей мере одной поясной части тыльного листа 4. Каждая из боковых деталей содержит периферийный участок 6, который имеет заданную длину 7. Каждая боковая деталь имеет также ширину 8 и длину 9 основания. Усиленная продольная секция 10 соединена с каждой боковой деталью 5 вдоль периферийного участка 6, причем усиленная продольная секция обеспечивает относительно высокое значение жесткости по Gurley, например, значение жесткости по Gurley составляет по меньшей мере приблизительно 20 мг. Усиленная продольная секция имеет также длину 11, которая составляет по меньшей мере значительную часть, например, приблизительно 32 процента, длины 7 области 6 свободного конца боковой детали, Зестегивающий язычок 12 соединен с каждой усиленной продольной секцией и приспособлен проходить в боковом направлении от каждой боковой детали 5 для крепления поясных частей изделия вокруг пользователя во время ношения изделия. В конкретных конфигурациях настоящего изобретения застегивающий язычок может иметь длину 13 основания, которая не больше выбранной ограниченной части, например, приблизительно 90 процентов, длины 11 усиленной продольной секции 10. В соответствии с фиг. 1 и фиг. 2, характерное изделие настоящего изобретения, например, пеленка одноразового использования, имеет первую поясную часть, например, заднюю поясную часть 1, вторую поясную часть, например, переднюю поясную часть 2, и промежуточную часть 3. которая соединяет первую и вторую поясные части. Изделие содержит слой 4 тыльного листа и застежку, например, застегивающий язычок 12, функционально соединенный с противоположными боковыми концами по меньшей ме 13 26417 ре одной поясной части 1 или 2 слоя тыльного листа для крепления поясных частей изделия вокруг пользователя во время ношения изделия. Застежка имеет участок 14 фабричного соединения, участок 15 соединения пользователя и соединительный участок 16, который расположен между участками фабричного соединения и соединения пользователя. Участок соединения пользователя имеет длину, например, равную длине 17 застегивающего язычка, которая больше длины указанного соединительного участка. В зависимости от конкретной конфигурации язычка длина соединительного участка может соответствовать длине 13 основания или промежуточной длине 18 застегивающего язычка, как угодно. В другом варианте воплощения настоящее изобретение обеспечивает застежку, которая содержит подложку 19 язычка, имеющую участок 14 фабричного соединения, участок 15 соединения пользователя и соединительный участок 16, который расположен между участком фабричного соединения и участком соединения пользователя. Участок соединения пользователя имеет длину, например, длину 17 застегивающего язычка, которая больше длины соединительного участка. В зависимости от конкретной конфигурации язычка длина соединительного участка может соответствовать длине 13 основания или промежуточной длине 18 застегивающего язычка, как угодно. В различных конфигурациях настоящего изобретения пеленка может дополнительно содержать проницаемый для жидкости слой 20 верхнего листа, наложенный "лицом" на слой тыльного листа, и поглощающий слой 21, расположенный между слоями тыльного листа и верхнего листа. В продольном напоавлении пеленка имеет длину 22, а в поперечном - ширину 23, как показано на фиг. 1, и может иметь любую требуемую форму, например, прямоугольную, І-образную, Т-образную или форму песочных часов. При Т-образной форме поперечный участок может содержать переднюю поясную часть пеленки или в альтернативном варианте воплощения - заднюю поясную часть пеленки. Тыльный лист 4 может, как правило, обеспечивать наружную оболочку изделия и может содержать проницаемый для жидкости материал, но предпочтительно содержит материал, который по существу непроницаем для жидкости. Например, стандартный тыльный лист может быть 5 10 15 20 25 30 35 40 45 50 55 14 изготовлен из тонкой полимерной пленки или другого гибкого материала, непроницаемого для жидкости. Используемый в этом описании термин "гибкий" относится к податливым материалам, которые будут легко согласовываться с общей формой и контурами тела пользователя. Тыльный лист 4 предотвращает смачивание изделий, например, простынь и нижнего белья, которые контактируют с пеленкой, экссудатами, содержащимися в поглощающем слое 21. В характерных вариантах воплощения тыльный лист 4 является полиэтиленовой пленкой, имеющей толщину от приблизительно 0,012 мм (0,5 мил) до примерно 0,051 мм (2,0 мил). В показанном варианте воплощения тыльный лист является пленкой, имеющей толщину 0,025-0,0375 мм (1-1,5 мил). Например, пленка тыльного листа может иметь толщину приблизительно 0,031 мм. В альтернативных конструкциях тыльный лист может содержать слой тканого или нетканого волокнистого полотна, который полностью или частично покрыт или обработан так, чтобы придать выбранным областям, которые прилегают или находятся вблизи поглощающего слоя, требуемые уровни непроницаемости для жидкости. Тыльный лист 4, как правило, обеспечивает наружную оболочку изделия. Однако, в некоторых случаях изделие помимо тыльного листа может содержать отдельную наружную оболочку. В альтернативном варианте воплощения тыльный лист может быть сделан из микропористого воздухопроницаемоі о материала, который разрешает газам, например, водяным парам, покинуть поглощающий слой 21, по существу препятствуя прохождению через тыльный лист жидких экссудатов. Например, воздухопроницаемый тыльный слой может быть выполнен из микропористой полимерной пленки или нетканого материала, который для придания требуемого уровня непроницаемости для жидкости может быть покрыт или обработан другим способом. Например, соответствующий микропористой пленкой может быть материал РМР-1, который выпускается на промышленной основе компанией Mitsui Toatsu Chemical, Inc., имеющей офисы в Токио, Япония; или из полиолефиновой пленки ХКО-8044, выпускаемой на промышленной основе компанией ЗМ Company of Minneapolis, Minnesota. Тыльный лист может иметь рельефную поверхность или иначе матирован для приданий приятного внешнего вида. 15 26417 Размер тыльного листа 4, как правило, определяется размером поглощающего слоя и конкретной выбранной конструкцией пеленки. Тыльный лист, например, может иметь Т-образную форму, Iобразную форму или видоизмененную форму песочных часов и проходить за конечные края поглощающего слоя 21 на заданное расстояние, например, на расстояние равное по меньшей мере приблизительно 1,27 см (примерно 0,5 дюйма). В особых вариантах воплощения настоящего изобретения тыльный лист может проходить за края поглощающего слоя 21 на расстояние в диапазоне 1,3 см - 2,5 см (0,5-1,0 дюйм). Верхний лист 20 имеет обращенную к телу поверхность, которая является податливой, мягкой на ощупь и не раздражающей кожи пользователя. Кроме того, верхний лист 20 может быть менее гидрофильным, чем поглощающий слой 21, и достаточно пористым, чтобы быть проницаемым для жидкости, разрешающим жидкости легко проникать через его толщину для достижения поглощающего слоя. Соответствующий верхний лист 20 может быть изготовлен из широкого ассортимента тонколистовых материалов, например, пористых вспененных материалов, сетчатых вспененных материалов, полимерных пленок с отверстиями, натуральных волокон (например, древесных или хлопковых волокон), синтетических волокон (например, полиэфирных или полипропиленовых волокон), или комбинированных натуральных и синтетических волокон. Верхний лист 20, как правило, используют для обеспечения изоляции кожи пользователя от жидкостей, удерживаемых в поглощающем слое 21. 5 10 15 20 25 30 35 40 Для верхнего листа 20 могут быть использованы различные тканые и нетканые материалы. Например, верхний лист может состоять из нетканого полотна, полученного из расплава аэродинамическим 45 способом, из полиолефиновых волокон или из нетканого полотна фильерного способа производства. Верхний лист может быть кардовым полотном из натуральных волокон, синтетических волокон или из комбинации 50 натуральных и синтетических волокон. В настоящем описании термин "нетканое полотно" означает полотно из материала, полученного без помощи ткачества или вязания. Термин "материалы" 55 используют для обозначения всех тканых, трикотажных и нетканых волокнистых полотен. Материалы верхнего листа могут быть по существу гидрофобными, и гидрофоб 16 ные материалы могут быть пропитаны поверхностно-активным веществом или обработаны другим способом для придания требуемого уровня смачиваемости и гидрофильности. В конкретном варианте воплощения настоящего изобретения, верхний лист 20 является нетканым полипропиленовым материалом фильерного способа производства из волокон 2,8-3,2 денье, из которых получено полотно, имеющее массу основы 22 г на квадратный метр и плотность приблизительно 0,06 г/см3. Материал имеет поверхность, обработанную приблизительно 0,28% поверхностно-активным веществом Triton X - 102. В показанном варианте воплощения пеленки верхний лист 20 и тыльный лист 4, например, имеют, как правило, одинаковую протяженность в длину и ширину, которые, как правило, больше соответствующих размеров поглощающего слоя 21. Верхний лист связан с тыльным листом и наложен на него, ограничивая в соответствии с этим периферию пеленки. Верхний лист 20 и тыльный лист 4 соединены или иначе функционально связаны друг с другом. Используемый в этой заявке термин "связаны" включает в себя конфигурации, в которых верхний лист непосредственно соединен с тыльным листом посредством крепления верхнего листа 20 с промежуточными элементами, которые, в свою очередь, прикреплены к тыльному листу 4. Верхний лист 20 и тыльный лист 4 могут быть непосредственно соединены друг с другом по периферии пеленки с помощью средств крепления (не показано), например, клеевого соединения, ультразвуковой сварки, тепловой сварки и любых других средств крепления, известных в этой области техники. Для крепления верхнего листа к тыльному листу 4 может быть использован, например, равномерный непрерывный слой адгезива, фигурный слой адгезива, распыленный рисунок адгезива или матрица отдельных линий, спиралей или пятен адгезива. Вполне очевидно, что вышеописанные средства крепления могут быть также использованы для соединения и сборки других составляющих частей изделия. Поглощающий слой 21 может содержать поглощающую прокладку, состоящую из выбранных гидрофильных волокон или частиц, обладающих высокой поглощательной способностью. Поглощающий слой расположен между верхним слоем и тыльным слоем для образования пеленки. Поглощающий слой имеет конструкцию, которая способна сжиматься, согласовывать 17 26417 ся с рельєфом тела пользователя и не вызывать раздражения его кожи, а также способна поглощать и удерживать жидкие экссудаты тела. Очевидно, что для целей настоящего изобретения, поглощающий слой может содержать один, составляющий одно целое кусок, материала или в альтернативном варианте воплощения множество отдельных кусков материала, которые функционально соединены вместе. Для образования составных частей поглощающего слоя 21 могут быть использованы различные типы смачиваемых, гидрофильных волокнистых материалов. Примеры приемлемых волокон включают в себя, естественно, органические волокна из материала с присущей смачиваемостью, например, целлюлозные волокна; синтетические волокна из целлюлозы или производных целлюлозы, например, гидратцеллюлозное волокно; синтетические волокна, полученные из специфически смачиваемых термопластичных полимеров, например, особые полиэфирные или полиамидные волокна; и синтетические волокна из несмачиваемого термопластичного полимера, например, полипропиленовых волокон, которые гидрофилизованы соответствующим способом. Волокна могут быть гидрофилизованы, например, с помощью обработки окисью кремния, обработкой материалом, который имеет приемлемую гидрофильную фракцию и не просто удаляемую с волокна, или экранированием несмачиваемого, гидрофобного волокна гидрофильным полимером е процессе или после образования волокна. Для целей настоящего изобретения представляется, что также могут быть использованы выбранные смеси различных типов упомянутых выше волокон. 5 10 15 20 25 30 35 40 18 углы смачивания менее 90°, называются "смачиваемыми", в то время как волокна, имеющие краевые углы смачивания более 90°, называются "несмачиваемыми". Поглощающий слой 21 может содержать матрицу гидрофильных волокон, например, материал из целлюлозной пыли, смешанной с частицами материала, обладающего высокой впитывающей способностью. В особых вариантах воплощения поглощающий слой может содержать смесь образующих гидрогель частиц и синтетических полимерных волокон, полученных из расплава аэродинамическим способом, или смесь сверхпоглощающих частиц с волокнистым материалом, содержащим смесь натуральных волокон и/ или синтетических полимерных волокон. Сверхпоглощающие частицы могут быть по существу гомогенно или неравномерно смешаны с гидрофильными волокнами. Например, концентрации сверхпоглощающих частиц могут быть заданы с плавно изменяющимся градиентом в существенной части толщины (в направлении Z) поглощающей структуры, причем меньшие концентрации задают ближе к обращенной к телу пользователя поверхности поглощающего слоя, а относительно более высокие концентрации - ближе к наружной поверхности поглощающей структуры. Соответствующие конфигурации градиентов в направлении Z описаны в патенте США № 4699823, выданном 13 октября 1987 года на имя Kellenberger et al., описание которого включено в эту заявку ссылкой в той мере, в которой оно согласуется (а не находится в противоречии) с настоящим описанием. В альтернативном варианте воплощения, концентрации сверхпоглощающих частиц могут быть заданы с плавно изменяющимся градиентом в существенной части толщины (в направлении Z) поглощающей структуры, причем более высокие концентрации задают ближе к обращенной к телу пользователя поверхности поглощающего слоя, а относительно более низкие концентрации ~ ближе к наружной поверхности поглощающей структуры, Сверхпоглощающие частицы могут быть расположены в дискретном слое в матрице гидрофильных волокон. Кроме того, два или более различных типов сверхпоглощающих частиц могут быть избирительно размещены в различных местах внутри или вдоль матрицы гидрофильных волокон. Используемый в этом описании термин "гидрофильный" описывает волокна или поверхности волокон, которые смачи- 45 ваются водными жидкостями в контакте с этими волокнами. Степень смачивания материалов может, в свою очередь, быть описана з зависимости от краевых углов (смачивания) и поверхностных натяжений 50 используемых жидкостей и материалов. Оборудование и технология, приемлемая для измерения смачиваемости конкретных .волокнистых материалов или смесей волокнистых материалов, могут быть обес- 55 печены с помощью Cahn SFA-222 Surface Force Analizer System. При измерении с помощью этой системы в соответствии с Материал с высокой впитывающей спопроцедурой, подробно описываемой ниже собностью может содержать поглощаюв этой заявке, волокна, имеющие краевые щие геле образующие вещества, напри 19 26417 мер, сверхпоглощающие вещества. Поглощающими гелеобразующими материалами могут быть натуральные, синтетические и модифицированные натуральные полимеры и вещества. Кроме того, погло- 5 щающими гелеобразующими веществами могут быть неорганические материалы, например, силикагели, или органическими веществами, например, сшитые (структурированные) полимеры. Термин 10 "сшитые" относится к любому средству эффективного перевода обычных водорастворимых материалов по существу в водонерастворимые, но способные набухать. Такие средства могут включать в 15 себя, например, физические переплетения связей (молекул), кристаллические домены, ковалентные связи, ионные комплексы и ассоциации, гидрофильные ассоциации, например, водородные связи, и 20 гидрофильные ассоциации или силы Вандер-Ваал ьса. Примеры синтетических поглощающих полимеров гелеобразующего материала включают в себя соли полиакриловой кис- 25 лоты и полиметакриловой кислоты с щелочным металлом и аммонием, полиакриламиды, поливиниловые эфиры, сополимеры малеинового ангидрида с виниловыми эфирами и альфа-олефинами, по- 30 ливинилпирролидон, поливинилморфолинон, поливиниловый спирт и смеси и их сополимеры. Дополнительные полимеры, пригодные для использования в поглощающем слое, включают в себя нату- 35 ральные и модифицированные натуральные полимеры, например гидролизованный крахмал, привитый акри л нитрилом, крахмал, привитый акриловой кислотой, метилцеллюлоза, карбоксиметилцеллюло- 40 за, ги дроке и про пил целлюлоза, и натуральные смолы, например, альгинаты, ксантановая смола, смола плода рожкового дерева и аналогичные вещества. Смеси натуральных и полностью или частично син- 45 тетических поглощающих полимеров также могут быть использованными в настоящем изобретении. Другими приемлемыми поглощающими гелеобразующими веществами являются вещества, описанные в патенте США № 3902236, выданном 26 ав- 50 густа 1975 года на имя AssarsOn et al. Способы получения синтетических поглощающих гелеобразующих полимеров описаны в патенте США № 4076663, выданном 28 февраля 1978 года на имя Masuda et al. и в 55 патенте США № 4286082, выданном 25 августа 1981 года на имя Tsubakimoto et at. Синтетические поглощающие гелеобразующие вещества, как правило, являются 20 ксерогелями, которые образуют гели при смачивании. Однако термин "гидрогель" обычно используется для указания на смачиваемые и несмачиваемые виды веществ. Как указано выше, вещество, обладающее высокой впитывающей способностью, используемое в поглощающем слое 21, как правило, находится в виде дискретных частиц. Частицы могут иметь любую требуемую форму, например, спиральную или полуспиральную, кубическую, стержнеобразную, полиэдрическую и так далее. Представляется, что в поглощающем слое могут быть использованы формы, имеющие большое отношение наибольшего размера к наименьшему, например, иглы, хлопья и волокна. В поглощающем слое могут быть также использованы конгломераты частиц поглощающего гелеобразующего вещества. Предпочтительными для использования являются частицы, имеющие средний размер от приблизительно 20 микрон до примерно 1 мм. Используемый в этой заявке термин "размер частицы" означает среднее взвешенное наименьшего размера отдельных частиц. Гидрофильные волокна и частицы, обладающие высокой впитывающей способностью, могут иметь среднюю массу композитной основы, которая находится в диапазоне 400-900 грамм на квадратный метр. В некоторых вариантах воплощения настоящего изобретения средняя масса композитной основы находится в диапазоне 500-800 грамм на квадратный метр, а предпочтительно в диапазоне 550-750 грамм на квадратный метр для обеспечения требуемых функциональных свойств. Для улучшения локализации вещества, обладающего высокой впитывающей способностью, поглощающий слой 21 может содержать усовершенствованную внешнюю оболочку, например, оберточный лист 24, расположенный непосредственно смежно и вокруг поглощающего слоя 21. Оберточный слой предпочтительно является слоем поглощающего материала, который покрывает основные поверхности стороны, обращенной к телу пользователя, и стороны, обращенной наружу, поглощающего слоя и предпочтительно охватывают по существу все периферийные края поглощающего слоя для образования вокруг него по существу замкнутой оболочки. В альтернативном варианте воплощения, оберточный лист может обеспечить поглощающую оболочку, которая покрывает основные поверхности стороны, обращенной к телу пользовате 21 26417 ля, и стороны, обращенной наружу, поглощающего слоя и охватывает по существу только боковые края поглощающего слоя. В соответствии с этим, как линейные, так и изогнутые вовнутрь части боковых краев оберточного листа будут замкнуты вокруг поглощающего слоя. Однако при таком устройстве торцевые края оберточного листа не могут быть полностью замкнуты вокруг торцевых краев поглощающего слоя в поясных частях изделия. Например, законченный оберточный лист 24 или, по меньшей мере, слой оберточного листа, обращенный к телу пользователя, может содержать нетканое полотно, состоящее из полипропиленовых волокон, полученных аэродинамическим способом, имеющих размер волокна приблизительно 5 мкм и массу основы в диапазоне 8-20 грамм на квадратный метр. Другой пример поглощающей обертки 24 может содержать полотно целлюлозной ткани, имеющей низкую пористость, состоящее из смеси приблизительно 50/ 50 волокон твердой древесины/мягкой древесины. Ткань имеет массу основы 30 фунтов (5896,8 г) на рулон и пористость приблизительно 90 cfs/sq. ft. Поглощающая обертка 24 может содержать многоэлементный оберточный лист, который содержит отдельный слой 25 обертки, обращенный к поверхности тела пользователя, и отдельный слой 26 обертки, обращенный наружу, причем каждый проходит за все или некоторые из периферийных краев поглощающего слоя 21. Такая конфигурация оберточного листа может, например, облегчить образование по существу законченных уплотнения и оболочки вокруг периферийных краев и поглощающего слоя, В задней поясной части иллюстрируемой пеленки поглощающая обертка может также быть способной проходить на большее расстояние от периферии поглощающего слоя для увеличения непроницаемости тыльных секций пеленки. В иллюстрируемом варианте воплощения слои {обращенный к поверхности тела пользователя и обращенный наружу) поглощающей обертки 24 проходят по меньшей мере на 1/2 дюйма (12,5 мм) за периферийные края поглощающего слоя для обеспечения выступающей наружу фланцевой соединительной области, в которой частично или полностью периферия части поглощающей обертки, обращенной к поверхности тела пользователя может быть соединена с периферией части поглощающей обертки, обращенной наружу. 5 10 15 20 25 30 35 40 45 50 55 22 Слои оберточного листа 24 (обращенный к поверхности тела пользователя и обращенный наружу) могут быть выполнены по существу из одного материала или из разных материалов. Например, обращенный наружу слой оберточного листа может быть выполнен из материала, имеющего относительно небольшую массу основы и относительно высокую пористость, например, из прочной во влажном состоянии целлюлозной ткани из массы мягкой древесины. Обращенный к поверхности тела пользователя слой оберточного листа может содержать один из описанных выше материалов оберточного листа, который имеет относительно низкую пористость. Обращенный к поверхности тела пользователя слой низкой пористости может лучше препятствовать миграции сверхпоглощающих частиц на кожу пользователя, а обращенный наружу слой, имеющий высокую пористость и небольшую массу основы, может способствовать уменьшению стоимости. Пеленка может также содержать слой 27 распределения выброса, который способствует замедлению и диффузии выбросов жидкости, которые могут быть введены в поглощающий слой изделия. В иллюстрируемом варианте воплощения, например, слой 27 распределения выброса может быть расположен на обращенной во внутрь к поверхности тела пользователя поверхности слоя верхнего листа 20. В альтернативном варианте воплощения, слой 27 распределения выброса может быть расположен смежно наружной боковой поверхности верхнего листа 20. Соответственно, слой распределения выброса мог бы быть расположен между верхним листом и поглощающим слоем. Эластичные элементы 28 для ног расположены в боковых припусках 29 пеленки и предназначены для прижатия и удержания пеленки у ног пользователя. Эластичные элементы прикреплены к пеленке в упруго сжимающем положении, так что в конфигурации с нормальным натяжением эластичных элементов, эластичные элементы эффективно прижаты к пеленке. Эластичные элементы могут быть закреплены в упруго сжимающем положении по меньшей мере двумя способами, например, эластичные элементы могут быть растянуты и закреплены, в то время как пеленка находится в растянутом положении. В альтернативном варианте, пеленка может быть сложена, например, складками, и эластичные элементы могут быть 23 26417 прикреплены и соединены с пеленкой, в то время как эластичные элементы находятся в расслабленном или нерастянутом состоянии. Для создания сборок на одежде могут быть использованы и другие средства, например, термоусадочный эластичный материал. В варианте воплощения, иллюстрируемом на фиг. 1, эластичные элементы 28 для ног проходят по существу вдоль всей длины промежуточной области 3 ластовицы пеленки. В альтернативном варианте эластичные элементы 28 могут проходить по всей длине пеленки или другой длины пригодной для обеспечения упруго сжимающих линий, требуемых для конкретной конструкции пеленки. Эластичные элементы 28 могут иметь любую из множества возможных конфигураций. Например, ширина отдельных эластичных элементов может быть изменена от 0,25 мм (0,01 дюйма) до 25 мм (1,0 дюйм) или более, Эластичные элементы могут содержать одну нить эластичного материала или могут содержать несколько параллельных или непараллельных нитей эластичного материала или могут быть нанесены в виде прямолинейных или криволинейных конфигураций. Если нити являются непараллельными, две или более нитей могут пересекаться или иначе соединяться в эластичном элементе. Эластичные элементы могут быть прикреплены к пеленке любым из нескольких известных в этой области техники способов. Например, эластичные элементы могут быть прикреплены с помощью ультразвуковой сварки, тепловой сварки и давления, используя множество рисунков соединения, или приклеены к пеленке распыленным термоплавким клеем. В иллюстрируемых вариантах воплощения настоящего изобретения, эластичные элементы 28 для ног могут содержать несущий лист (не показан), к которому присоединен сгруппированный набор упругих компонентов, состоящих из множества отдельных эластичных нитей. Эластичные нити могут пересекаться или могут быть соединены или полностью отделены друг от друга. Данный несущий лист может, например, содержать негофрированную полипропиленовую пленку толщиной 0,002 мм. Показанные эластичные нити могут, например, содержать эластомер Lycra, выпускаемый на промышленной основе компанией DuPont, имеющей офисы в г. Вильмингтом, шт. Дэлавэр, США. Каждая эластичная нить находится, как правило, в диапазоне 450-1500 децитекс, 5 10 15 20 25 30 35 40 45 50 55 24 а может быть и в диапазоне 940-1050 децитекс. В конкретных вариантах воплощения настоящего изобретения для каждой эластичной полосы для ног может быть использовано, например, три или четыре нити. Кроме того, эластичные элементы 28 для ног могут быть прямолинейными или (что необязательно) криволинейными. Например, криволинейные эластичные элементы могут иметь вогнутую форму в направлении к средней линии пеленки с самой внутренней точки (или вершиной в поперечном изделию направлении) набора изогнутых эластичных нитей, расположенной на расстоянии приблизительно 0,75-1,5 дюйма (19,05-38,1 мм) вовнутрь от наружного края набора эластичных нитей. В особых конфигурациях кривизна зласти* ных элементов может не быть симметричной относительно средней линии пеленки. Криволинейные эластичные элементы могут иметь вогнутую или выгнутую форму кривизны, а центр эластичных элементов может быть необязательно смещен по длине пеленки на выбранное расстояние в диапазоне 0-8 см к передней или задней поясной части пеленки с целью обеспечения требуемых подгонки по фигуре и внешнего вида. В особых вариантах воплощения настоящего изобретения самая внутренняя точка (вершина) набора изогнутых эластичных элементов может быть смещена на приблизительно 0-12 см в направлении к передней или задней поясной части пеленки, а отогнутая наружу часть может быть расположена в направлении к передней поясной части пеленки. В показанном варианте воплощения, пеленка содержит поясной эластичный элемент 30, расположенный а продольных припусках какой-либо одной или обеих поясных частей (передней поясной части 2 и задней поясной части 1). Поясные эластичные элементы могут быть выполнены из любого соответствующего эластомерного материала, например, эластомерной пленки, эластичного вспененного материала, множества эластичных нитей, эластомерной ткани или аналогичного материала. Например, приемлемые эластичные поясные конструкции описаны в патенте США № 4916005, выданном на имя Lippert et al., описание которого включено в эту заявку ссылкой в той мере, в которой оно согласуется (а не противоречит) с ней. Пеленка может также содержать пару эластичных локализующих клапанов 31, 25 26417 которые проходят в продольном направлении вдоль длины 22 пеленки. Локализующие клапаны, как правило, располагают в боковом направлении вовнутрь пеленки от эластичных элементов 28 для ног и устанавливают по существу симметрично на каждой стороне от продольной средней линии пеленки. Примеры приемлемых конструкций локализующего клапана описаны в патенте США № 4704116, выданном 3 ноября 1987 года на имя К. Enloe, описание которого включено в эту заявку ссылкой в той мере, в которой оно соответствует ей. Локализующие клапаны могут быть при необходимости выполнены из смачиваемого или несмачиваемого материала. Кроме того, материал локализующего клапана может быть проницаемым для газа или быть проницаемым как для газа, так и для жидкости. В альтернативном варианте воплощения настоящего изобретения пеленка может содержать эластичные поясные клапаны, например, такие, как описаны в патенте США № 4753646, выданном 28 июня 1988 года на имя К. Enloe, описание которого включено в эту заявку ссылкой в той мере, в которой оно соответствует ей. Аналогично конструкции локализующих клапанов поясные клапаны могут быть при необходимости выполнены из смачиваемого или несмачиваемого материала. Материал поясного клапана может быть проницаемым для газа или быть проницаемым как для газа, так и для жидкости. Конструкции поглощающего изделия, приемлемые для использования с настоящим изобретением, описаны в заявке на патент США, имеющей порядковый номер 07/757778, поданной 11 сентября 1991 года от имени D. Proxmire et а!., и названной: "Поглощающее изделие, имеющее подкладку, которая обладает улучшенной мягкостью и сухостью и обеспечивает быстрое поглощение жидкости" {ссылочный номер поверенного № 9932), в настоящее время патент США № 5192606, выданный 9 марта 1993 года, описание которого включено в эту заявку ссылкой в той мере, в которой оно ей соответствует. Другие конструкции поглощающего изделия, приемлемые для использования с настоящим изобретением, описаны в заявке на патент США, имеющей порядковый номер 07/757760, поданной на имя W. Hanson et at., и названной: "Тонкое поглощающее изделие, обладающее быстрым поглощением жидкости" (ссылочный номер поверенного № 9922^ описание которой включено в эту заявку ссылкой в 5 10 15 20 25 30 35 26 той мере, в которой оно соответствует настоящему описанию. Для обеспечения способной повторно застегиваться адгезивной ленточной системы, пеленка может содержать дополнительную вставку 32 зоны площадки сцепления, которая обеспечивает целевую зону для создания на ней адгезивного сцепления ленточных застежек 12. В иллюстрируемом варианте воплощения настоящего изобретения, вставка 32 зоны площадки расположена на наружной поверхности тыльного листа 4 и на второй передней поясной части 2 пеленки. Вставку 32 зоны площадки образуют из соответствующего материала, например, полипропилена, полиэфира или аналогичного материала, и предназначают для формирования на нем адгезионного сцепления ленточных застежек 12. Кроме того, вставка зоны площадки и ленточные застежки вместе предназначены для получения разъемного адгезионного соединения, которое позволяет отсоединять ленточную застежку от вставки площадки для повторного позиционирования и получения адгезионного сцепления без разрывов или чрезмерной деформации материала тыльного листа 4. Например, приемлемая конструкция вставки зоны площадки сцепления ленты описана в патенте США № 5024672, выданном 18 июня 1991 года на имя L. Widlund. Другая конструкция вставки зоны площадки сцепления описана в патенте США № 4753649, выданном на имя Pazdernik, описание которого включено в эту заявку ссылкой в той мере, в которой оно согласуется с ней. В различных вариантах воплощения 40 настоящего изобретения ленточная ?астежка 12 может быть расположена на одной или обеих боковых концевых областях 33 и 34 одной или обеих поясных частей 1 и 2, соответственно. Показанный 45 вариант воплощения имеет ленточные застежки, расположенные на конечных боковых краях задней поясной части 1. Из фиг. 1 и фиг. 5 следует, что каждая боковая деталь 5 проходит в боковом 50 направлении от противоположных боковых концов по меньшей мере одной поясной части тыльного листа 4, например, задней поясной части 1 для обеспечения конечных боковых секций изделия. Кроме 55 того, каждая боковая деталь может простираться от проходящего в боковом направлении конечного поясного края 35 до приблизительного местоположения соответствующего участка отверстия для ноги. Пеленка, например, имеет расположен 27 26417 ную напротив друг друга пару боковых отверстий (для ног), образованных средними участками указанной пары, проходящих а продольном направлении боковых краевых областей 29. В различных конфигурациях настоящего изобретения боковые детали могут быть образованы интегрально с выбранным компонентом пеленки. Например, боковые детали 5 могут быть интегрально образованы из слоя материала, который обеспечивает слой 4 тыльного листа, или может быть интегрально образован (сформирован) из слоя материала, используемого для обеспечения верхнего слоя 20 (например, фиг. 17). В альтернативной конфигурации боковые детали 5 могут быть отдельными элементами, которые соединены с тыльным листом 4, с верхним листом 20, между тыльным листом и верхним листом или их комбинацией. В особых вариантах воплощения настоящего изобретения каждая из боковых деталей может быть образована из отдельного куска материала, который затем прикладывают и присоединяют к выбранной передней и/или передней поясной части пеленочного изделия. В иллюстрируемых вариантах воплощения настоящего изобретения, например, боковые детали 5 прикреплены к задней поясной части тыльного листа 4 и могут быть функционально присоединены либо к одной, либо к обоим компонентам тыльного листа и верхнего листа изделия. Боковые детали проходят в боковом направлении для образования пары противоположных секций поясного клапана пеленки и присоединены с помощью приемлемых средств получения соединения, например, клеевого соединения, теплового соединения, ультразвуковой сварки, зажимов, скрепок, прошивкой или аналогичными средствами. Боковые детали могут быть выполнены из по существу неэластомерного материала, например, полимерных пленок, тканых материалов, нетканых или аналогичных материалов, а также из их комбинации. В особых вариантах воплощения настоящего изобретения боковые детали 5 выполнены из по существу эластомерного материала, например, слоистого материала, полученного соединением слоев при растяжении, слоистого материала, полученного соединением слоев при сужении, эластомерной пленки, эластомерного вспененного материала или аналогичного материала. Например, приемлемое нетканое эластомерное волокнистое полотно, полученное из расплава аэродина 5 10 15 20 25 30 35 40 45 50 55 28 мическим способом, предназначенное для боковых деталей, описано в патенте США № 4663220, выданном 5 мая 1987 года на имя Т. Wisneski et al., описание которого включено в эту заявку ссылкой. Примеры композиционных материалов, содержащих по меньшей мере один слой нетканого текстильного материала, соединенного с волокнистым эластичным слоем, описаны в заявке на европейский патент ЕР № 0110010 от авторов J Taylor et. al. и опубликованной 8 апреля 1987 года, описание которой включено в эту заявку ссылкой. . Примеры слоистых материалов, полученных соединением слоев при сужении, описаны в патенте США № 5226992, выданном 13 июля 1993 года на имя Mormon, описание которого включено в эту заявку ссылкой. Как-указано выше, для крепления боковых деталей 5 к выбранным поясным частям изделия могут быть использованы различные приемлемые конструкции. Например, если боковые детали выполнены из эластомерного материала, описание приемлемых конструкций крепления пары эластомерных, способных растягиваться элементов к боковым частям изделия, чтобы они проходили в боковом направлении наружу за противоположные боковые области компонентов наружной оболочки и прокладки изделия, может быть найдено в патенте США № 4938753, выданном 3 июля 1990 года на имя P. Van Gompel et al., описание которого включено в эту заявку ссылкой в той мере, в которой оно согласуется с этой заявкой. В других вариантах воплощения настоящего изобретения боковые детали могут быть выполнены из материала, имеющего величину жесткости по Gurtey не более 10000 мг. В некоторых случаях применения материал боковой детали может иметь величину жесткости не более 2000 мг, а в некоторых - не более 200 мг. В других вариантах воплощения настоящего изобретения боковые детали 5 могут быть выполнены из материала, имеющего величину жесткости по Gurley не менее 1 мг В альтернативном варианте воплощения материал боковых деталей имеет величину жесткости не мене 4 мг, а в некоторых случаях - не менее 8 мг. В различных конфигурациях настоящего изобретения требуемая величина жесткости no Gurley может быть представлена относительно ширины или относительно ширины и длины боковой детали. В особых конфигурациях настоящего изобретения, где боковые детали выпол 29 26417 нены из эластомерного материала, эластомерные боковые детали выполнены из материала, который может обеспечить удлинение при максимальной нагрузке, составляющее по меньшей мере 30 процен- 5 тов при приложении растягивающего усилия 0,33 фунта на линейный дюйм (приблизительно 0,58 Н/см) размера образца, который измеряют перпендикулярно направлению приложения нагрузки, В аль- 10 тернативном варианте, для обеспечения требуемых эксплуатационных характеристик эластомерный материал боковой детали может обеспечить удлинение по меньшей мере 100%, а в некоторых случаях 15 может обеспечить удлинение по меньшей , мере 300%. В обычных застегивающих устройствах напряжение застегивания прикладывают к фабричному соединению между 20 застегивающим язычком 12 и боковыми участками задней поясной части 1 по существу по длине 13 основания застегивающего язычка. В результате, к областям ушных участков, которые в продоль- 25 ном направлении прилегают к боковым краям застегивающего язычка прикладываются относительно низкие уровни напряжения. В результате, прилегающие в продольном направлении области склон- 30 ны сморщиваться и отходить от тела пользователя. Сморщивание и скручивание может быть неприглядным и создать зазоры вдоль пояса и вдоль области отверстия (для ноги) пеленки, через которые из 35 пеленки могут иметь место утечки выделений тела. В попытке решения этой проблемы использовали сложные застегивающие устройства, которые проходили по существу вдоль всей длины свободного 40 края ушных участков изделия. В других попытках решения этой проблемы использовали множество застегивающих лент или большой широкий застегивающий язычок. Широкие застегивающие язычки или су- 45 жающиеся застегивающие язычки передавали чрезмерные напряжения крепежному, участку соединения пользователя застегивающего устройства. Такие напряжения могу привести к нежелательному 50 отсоединению участка соединения пользователя застегивающего устройства при смещении и движении пользователя. Кроме того, такие конфигурации не могут в достаточной степени соответствовать и 55 согласовываться с движениями пользователя и могут привести к чрезмерному раздражению его кожи. Для решения проблем, связанных с использованием обычных застегивающих ЗО устройств, например, таких, как описаны выше, настоящее изобретение может содержать характерное усиление, усиленную продольную секцию 10. Усиленная продольная секция может распространять и распределять усилия застегивания по длине каждой боковой детали 5. Кроме того, усиленная продольная секция может обеспечить достаточную жесткость и усиление соо і ветствующей поясной части (с которой она связана) для предотвращения нежелательного и чрезмерного сморщивания, сужения или образования складок бокового конца пояса или боковой детали в процессе использования изделия. В различных конфигурациях настоящего изобретения усиленная продольная секция 10 может быть интегрально образована из того же материала, который используют для образования связанной с ней боковой детали 5. Например, для создания функциональной усиленной продольной секции часть свободного конца боковой детали может быть сложена один или несколько раз вдоль, проходящих в продольном направлении, линий сгиба. В альтернативном варианте, усиленная продольная секция может быть получена уплотнением или гофрированием области, выбранного размера и формы, боковой детали до такой степени, которая обеспечивает функциональные уровни прочности и жесткости. В других устройствах настоящего изобретения усиленная продольная секция 10 может содержать элемент жесткости или усиления приданием выбранной формы и размера области материала, которая интегрально образована с подложкой 19 застегивающего язычка. В альтернативном варианте, усиленная продольная секция может содержать отдельный элемент 36 жесткости или усиления, который соответственно изготовлен и установлен в области свободного конца боковой детали. Например, усиленная продольная секция может быть получена соответствующим приданием формы и размеров куску материала, присоединенного к соответствующей поверхности каждой боковой детали 5, например, к внутренней поверхности, обращенной к поверхности тела пользователя, каждой детали. Таким материалом может быть полимерная пленка, нетканый материал, тканый или аналогичный материал, а также их комбинации. В особой конфигурации усиленная продольная секция может содержать элемент жесткости, выполненный из мате 31 26417 риала, используемого для получения отделяемой ленты 37 и/или подложки 19 застегивающего язычка. В различных конфигурациях настоящего изобретения усиленная продольная секция может быть по существу неспособной растягиваться и/или по существу неэластомерной. Из фиг. 2 следует, что усиленная продольная секция 10 может быть функционально соединена с каждой боковой деталью 5 вдоль области 6 свободного конца боковой детали с помощью соответствующего средства крепления, например, клеевого соединения, тепловой сварки, ультразвуковой сварки, зажимов, скобок, сшиванием или аналогичными средствами. Усиленная продольная секция имеет ширину 38 (боковое направление) и длину 11 (продольное направление). Для получения требуемых функциональных характеристик может оказаться предпочтительным расположить усиленную продольную секцию 10 в среднем положении вдоль длины боковой детали 5. В показанном варианте воплощения, например, усиленная продольная секция расположена по существу вдоль средней части продольной длины участка свободного конца боковой детали. В особом аспекте настоящего изобретния длина 11 усиленной продольной секции составляет по меньшей мере приблизительно 33 процента длины 7 периферийного участка 6 боковой детали. В альтернативном варианте, для обеспечения требуемых преимуществ длина усиленной продольной секции может составлять по меньшей мере приблизительно 80 процентов длины 7 периферийного участка боковой детали, а в некоторых случаях приблизительно 100 процентов длины области свободного конца. Особые конфигурации настоящего изобретения для обеспечения требуемых функциональных характеристик могут содержать усиленную продольную секцию, имеющую длину до 125% длины 7 периферийного участка боковой детали. В других аспектах настоящего изобретения усиленная продольная секция имеет длину не менее 1,25 см. В альтернативном варианте для обеспечения улучшенных функциональных характеристик усиленная продольная секция имеет длину не менее 2,5 см, а в некоторых случаях не менее 5 см. В других аспектах настоящего изобретения длина усиленной продольной секции составляет не более 15 см. В альтернативном варианте для обеспечения требуемых функциональных характеристик длина усилен 5 10 15 20 25 30 35 40 45 50 55 32 ной продольной секции составляет не более 13 см, а в некоторых случаях не более 10 см. В различных конфигурациях настоящего изобретения ширина 38 усиленной продольной секции составляет не менее 0,1 см. В альтернативном варианте для обеспечения требуемых функциональных характеристик ширина усиленной продольной секции составляет не менее 0,5 см, а в некоторых случаях не менее 1,0 см. В других аспектах настоящего изобретения, ширина усиленной продольной сек-. ции составляет не более 10 см. В альтернативном варианте, для обеспечения требуемых функциональных, характеристик ширина усиленной продольной секции составляет не более 5 см, а в некоторых случаях - не более 2,5 см. В особом варианте воплощения настоящего изобретения может быть использован кусок материала, который функционально образует элемент, который перекрывает материал боковой детали 5 для обеспечения требуемой усиленной продольной секции 10. В представленных конфигурациях, показанных на фиг. 2 и фиг. 6, например, по существу 100% ширины отдельного продольного элемента может перекрывать материал боковой детали. Хотя предпочтительная конструкция настоящего изобретения может иметь усиленную продольную секцию 10, иепосредственно соединенную с застегивающим язычком 12, различные варианты изобретения могут содержать конфигурации, в которых усиленная продольная секция является дискретным компонентом, который разнесен от и соединен с концом застегивающего язычка промежуточным участком материала. Например, вариант воплощения, показанный фиг. 8, имеет усиленную продольную секцию 10, расположенную на боковой детали в промежуточном положении между застегивающим язычком 12 и поглощающим слоем 21. В особых аспектах настоящего изобретения для обеспечения функциональных характеристик промежуточное расстояние 39 между краем прикрепленного участка 40 боковой детали 5 и ближайшим краем соответствующей усиленной продольной секции приблизительно составляет 0 , 1 12,4 см, а в некоторых случаях - приблизительно 2,5 см. В других аспектах настоящего изобретения, зазор 41 между концом фабричного соединения застегивающего язычка 12 и ближайшим к нему краем соответствующей усиленной продольной 33 26417 секции составляет приблизительно 0 , 1 2,54 см. Из фиг, 10 следует, что различные конфигурации настоящего изобретения могут содержать усиленную продольную секцию 10, которая содержит множество отдельных продольных элементов 42. Если, например, продольные элементы, как правило, параллельны и имеют приблизительно одну длину, это множество элементов может эффективно функционировать как единая продольная секция 10. Для обеспечения избирательного контроля и распределения напряжений в соответствующей боковой детали 5, многоэлементная продольная секция может иметь различные конструкции и конфигурации. Например, многоэлементная продольная секция может содержать отдельные элементы, разнесенные на выбранное промежуточное расстояние 43. Промежуточные расстояния могут выгодно обеспечить гибкие области 44 между отдельными продольными элементами. В показанном варианте воплощения, гибкие области могут обеспечить, проходящие в продольном направлении, гибкие зоны, обеспечивающие увеличенную гибкость и способность поворачиваться вокруг этих зон. 5 10 15 20 25 Как показано на фиг. 10, между от- 30 дельными параллельными продольными элементами обеспечены функциональные гибкие соединения, создающие в соответствии с этим контролируемые области, вдоль которых композиционная продоль- 35 ная секция может функционально упруго складываться и гнуться. В показанном варианте воплощения, например, промежуточное расстояние 43 между разнесенными продольными элементами может сое- 40 тавлять приблизительно 1-10 мм. Другой аспект настоящего изобретения, показанный на фиг. 12, может содержать боковую деталь 5, имеющую многоэлементную продольную секцию, в 45 которой отдельные продольные элементы 42 расположены относительно друг друга под выбранным углом. Различные конфигурации настоящего изобретения могут иметь угол 45 между элементами, состав- 50 ляющий приблизительно 1-179 градусов. В особых вариантах изобретения, для обеспечения требуемых функциональных характеристик угол 45 составляет приблизительно 1-89 градусов, а в некоторых 55 случаях приблизительно 1-44 градуса. Другие аспекты настоящего изобретения могут содержать многоэлементную продольную секцию, в которой отдельные продольные элементы 42 имеют разные 34 длины, как показано на фиг. 13. Длина каждого отдельного продольного элемента 42 может быть выбрана пропорциональной длине свободного края соответствующей боковой детали 5. Длина продольного элемента может быть большой и составлять 100% длины свободного края, а может быть небольшой и составлять 5% длины свободного края. В иллюстрируемом варианте воплощения, например, продольные элементы расположены с постепенным увеличением длины по мере движения от застегивающего язычка 12. В альтернативном варианте продольные элементы могут быть расположены с постепенным уменьшением длины по мере движения от застегивающего язычка, а в некоторых случаях могут быть расположены, образуя другие конфигурации расположения, в зависимости от требуемого рисунка гибких областей 44. В особых аспектах настоящего изобретения усиленная продольная секция 10 проходит вдоль продольной длины боковой детали 5, имея по существу общую границу с проходящей в продольном направлении поясным краем 35 изделия. В иллюстрируемом варианте воплощения изобретения застегивающий язычок 12 расположен приблизительно в середине длины усиленной продольной секции 10. В другом варианте, местоположение застегивающего язычка может быть смещено в продольном направлении пеленки на выбранное расстояние от середины длины усиленной продольной секции 10. В особых аспектах настоящего изобретения, застегивающий язычок 12 может быть расположен на расстоянии 46 от поясного края" 35, которое составляет приблизительно не более б см. В другом варианте, для улучшения функциональных характеристик это расстояние не более 4 см, а в некоторых случаях не более 2 см. В других аспектах настоящего изобретения, для обеспечения улучшенных функциональных характеристик край застегивающего язычка 12 может по существу совпадать с поясным краем 35. В различных аспектах настоящего изобретения усиленная продольная секция 10 может обеспечивать для прочности величину жесткости, которая больше величины жесткости боковой детали. Более конкретно, усиленная продольная секция может предпочтительно состоять из материала, который обеспечивает величину жесткости по Gurley усиленной продольной секции, составляющую по существу по меньшей мере приблизительно 20 мг, 35 26417 а в требуемых конфигурациях может обеспечивать величину жесткости по Gurley по меньшей мере 100 мг. В альтернативном варианте, материал усиленной продольной секции 10 обеспечивает величину жесткости по меньшей мере 200 мг, а в некоторых случаях - по меньшей мере 400 мг. Однако, если усиленная продольная секция имеет чрезмерную жесткость, это может вызвать чрезмерное раздражение и покраснение кожи пользователя. В соответствии с этим, другие аспекты настоящего изобретения могут быть реализованы с материалом усиленной продольной секции 10, обеспечивающим величину жесткости по Gurley усиленной продольной секции не более 50000 мг. В другом варианте, материал усиленной продольной секции для получения требуемых функциональных характеристик может обеспечивать величину жесткости усиленной продольной секции не более 10000 мг, а в некоторых случаях - не более 1000 мг. В различных конфигурациях настоящего изобретения требуемая величина жесткости по Gurley может быть представлена в отношении длины или в отношении длины и ширины усиленной продольной секции. В других аспектах настоящего изобретения, собранная усиленная продольная секция 10 и соответствующая ей боковая деталь 5, соединенная с ней, имеют отношение жесткости по меньшей мере 5:1. В другом варианте это отношение жесткости составляет по меньшей мере 10:1, а в других случаях - по меньшей мере 30:1. В других аспектах настоящего изобретения, усиленная продольная секция и соответствующая ей боковая деталь имеют отношение жесткости не более 50000:1. В другом варианте, для обеспечения требуемых преимуществ отношение жесткости составляет не более 5000:1, а в некоторых случаях - не более 500:1. В различных конфигурациях настоящего изобретения усиленная продольная секция 10 может содержать по меньшей мере одну упругую шарнирную область 47 контролируемой гибкости. В показанном варианте воплощения усиленная продольная секция содержит множество, проходящих, как правило, в боковом направлении упругих шарниров 47. В особых аспектах настоящего изобретения шарнирные области 47 могут быть расположены под углом к линии, которая по существу параллельна ширине 23. Результирующий угол 48 смещения может быть в диапазо 5 10 15 20 25 30 35 40 45 50 55 36 не от приблизительно - 40° до примерно +40°. В другом варианте для увеличения преимуществ угол смещения может быть в диапазоне 0°-40°, а в некоторых случаях в диапазоне 10°-30°. Шарнирные области 47 могут иметь относительно низкую жесткость по сравнению с другими областями усиленной продольной секции 10. После изгиба в ответ на приложение нагрузки, сообщаемой пользователем, выбранная упругость, обеспечиваемая пружинящим действием' конструкции, благодаря шарнирным областям 47 может обеспечить функциональную силу упругого последействия, которая по существу не изгибает шарнирную область при удалении приложенной нагрузки. Застегивающее средство, например, застегивающий язычок, функционально соединен с каждой боковой деталью 5. В иллюстрируемой конфигурации соединительный участок, вдоль которого застегивающий язычок 12 пересекает конечный боковой край боковой детали, образует суженную соединительную область 49 детали. Соединение может быть выполнено с помощью соответствующих средств, например, клеевого соединения, ультразвуковой сварки, тепловой сварки, зажимов, скобок, прошивкой или аналогичными средствами. В альтернативном варианте, подложка застегивающего язычка может быть интегрально образована из материала, используемого для получения усиленной продольной секции 10. В других конфигурациях, застегивающий язычок может быть непосредственно или косвенно соединен с усиленной продольной секцией, соединенной с соответствующей боковой деталью. Например, застегивающий язычок 12 может непосредственно соединяться с соответствующей усиленной продольной секцией посредством промежуточного участка боковой детали 5, как показано на фиг. 8. В иллюстрируемых вариантах воплощения, компоненты застегивающего средства взаимодействуют для крепления передней и задней поясных частей изделия вокруг пользователя. В частности, задняя поясная часть показанного варианта воплощения перекрывает переднюю поясную часть изделия, а застегивающее средство функционально прикрепляется к определенным заранее областям передней поясной части. Застегивающий язычок 12 имеет, проходящую в продольном направлении, длину и, проходящую в боковом направлении, ширину. Кроме того, 37 26417 застегивающий язычок имеет участок 50 основания, концевой участок соединения пользователя 51 и промежуточный участок 52, который соединяет основание и концевые участки. Участок 50 основания имеет продольную длину 13, участок 51 продольную длину 17, а промежуточный участок 52 - продольную длину 18. В особых аспектах настоящего изобретения, застегивающий язычок 12 имеет вдоль своей соединительной области 49 с соответствующей деталью длину 13 основания, которая составляет не более 90 процентов длины 11 усиленной продольной секции 10. В альтернативном варианте, длина основания застегивающего язычка составляет не более 80 процентов длины усиленной продольной секции, а в некоторых случаях - не более 50 процентов длины усиленной продольной секции для обеспечения требуемых функциональных характеристик. В других аспектах настоящего изобретения, застегивающий язычок 12 имеет длину 13 основания, которая составляет не менее 1 процента длины 11 усиленной продольной секции. В другом варианте, длина основания составляет не менее 5 процентов усиленной продольной секции, а в некоторых случаях не менее 20 процентов длины усиленной продольной секции для обеспечения требуемых преимуществ. В соответствии с этим, если застегивающее средство используют для крепления изделия на пользователе, концевые участки 53 усиленной продольной секции дополнительно не крепят к передней поясной части изделия с помощью операции крепления изделия на пользователе. В результате этого, неприкрепленные участки 53 могут выгодно скользить, изгибаться или иначе перемещаться относительно прикрепленных частей изделия без чрезмерного нарушения крепления участка соединения пользователя застегивающего язычка к заранее определенной зоне крепления изделия. 5 10 15 , 20 25 30 35 40 38 цией 10 и участком 15 соединения пользователя застегивающего язычка. Как определено, если застегивающий язычок прикреплен в расслабленном и по существу ненатянутом состоянии, соединительный участок язычка, как правило, представляет самую узкую область застегивающего язычка относительно тех участков застегивающего язычка, которые разнесены от конечных концевых участков язычка. Соединительный участок 16 может выгодно обеспечить относительно более гибкую шарнирную область, которая может облегчить более свободное, менее ограниченное относительное движение между усиленной продольной секцией застегивающей системы и участком соединения пользователя застегивающего язычка. В результате этого, усиленная продольная секция 10 может помогать поддерживать требуемый внешний вид пояса и хорошее прилегание к фигуре в течение движений пользователя, а участок 15 соединения пользователя может поддерживать более надежное крепление с меньшей вероятностью нежелательных растегиваний. Соединительный участок может помочь изолировать участок соединения пользователя застегивающего устройства от саморегулирующихся перемещений боковых деталей и усиленных продольных секций застегивающего устройства. В показанном варианте воплощения соединительный участок 16 выполнен по существу из неспособного растягиваться и по существу неэластомер но го материала, но в альтернативном варианте может быть изготовлен из эластомерного материала, который функционально соединен или иначе внедрен в конструкцию застегивающего язычка. В особых аспектах настоящего изобретения длина соединительного участка 45 язычка не менее 0,5 см, как определено, если застегивающий язычок расслаблен и не натянут. В альтернативном варианте длина промежуточного участка не меВ иллюстрируемых вариантах воплонее 1 см, а в некоторых случаях не мещения, длина 13 участка 50 основания нее 1,5 см для обеспечения требуемых застегивающего язычка 12 относительно 50 функциональных характеристик. В друбольше длины 18 промежуточного участка гих аспектах настоящего изобретения 52 застегивающего язычка. Однако в альдлина соединительного участка 16 язычтернативном варианте, длина 13 основака не более 12,5 см. В альтернативном ния может быть равна или меньше длины варианте длина соединительного участ18 промежуточного участка. В любом слу- 55 ка не более 7 см, а в некоторых случаях чае, конструкция застегивающего устне более 3 см для обеспечения требуеройства настоящего изобретения может мых преимуществ. В иллюстрируемых ваобеспечить соединительный участок 16 риантах воплощения, например, длина (застегивающего язычка), который распосоединительного участка может составложен между усиленной продольной секлять 2,5 см. 39 26417 В других аспектах настоящего изобретения отношение длины усиленной продольной секции к длине соединительного участка язычка {соединительное отношение) составляет более 1,5:1, а в другом варианте - не менее 2:1 для обеспечения улучшенных функциональных характеристик. Другие аспекты настоящего изобретения содержат соединительные отношения, которые не более 10:1, а в другом варианте не более 7:1 для обеспечения требуемых признаков. В иллюстрируемых вариантах воплощения, например, соединительное отношение может составлять 2,5:1. В различных вариантах воплощения настоящего изобретения застегивающий язычок 12 может быть предназначен для обеспечения механизма адгезивного сцепления. Более конкретно, участок 15 соединения пользователя застегивающего язычка может содержать слой основного адгезива 54, нанесенный на заранее определенную присоединяющуюся поверхность 55 подложки 19 застегивающего язычка. Адгезив предназначен для обеспечения требуемого уровня адгезии и крепления, когда его прикладывают к заранее определенной области зоны площадки сцепления. Пример приемлемого, способного повторно застегиваться, ленточного устройства описан в патенте США № 5147347, выданном 15 сентября 1992 года на имя Y. Huang и др., описание которого включено в эту заявку ссылкой в той мере, в которой оно ей соответствует. В различных альтернативных конфигурациях настоящего изобретения застегивающее средство может быть обеспечено с помощью блокирующихся механических застежек, например, крючков, стяжек, защелок, кнопок и аналогичных приспособлений. В особых аспектах настоящего изобретения застегивающее средство может быть предусмотрено с помощью застежки типа крючок - петелька, застежки типа грибовидный якорь - петелька или аналогичных приспособлений (указываемых ниже как застежка типа крючок петелька). Такие застежки, как правило, содержат "крючок" и "петельку", которая сцепляется и блокируется с крючком. Такие устройства выпускаются, например, на промышленной основе под торговой маркой VELCRO. Примеры приемлемых застежек типа крючок - петелька описаны в патенте США № 5019073, выданном 9 мая 1991 года на имя Т. Roessler et al., описание которого включено в эту заявку 5 10 15 20 25 30 35 40 45 50 55 40 ссылкой в той мере, в которой оно согласуется с настоящей заявкой. В типовой конфигурации застежки типа крючок - петелька часть материала с крючками функционально соединена с присоединяющейся поверхностью подложки застегивающего язычка, а материал с петельками используют для создания взаимодействующей зоны 32 площадки сцепления. Вставка зоны площадки сцепления, например, может быть соответственно прикреплена к заранее определенной области зоны площадки сцепления на наружной поверхности тыльного листа 22. Альтернативная конфигурация соответствующей застежки типа крючок - петелька может иметь материал с петельками, прикрепленный к присоединяющейся поверхности 55 подложки 19 застегивающего язычка. В соответствии с этим область материала с крючками будет использоваться для образования вставки 32 зоны площадки сцепления. Застегивающий язычок может преимущественно ідметь величину жесткости, которая отличается от величины жесткости усиленной продольной секции 10. В результате этого застегивающий язычок 12 может быть избирательно оборудован площадкой 15 соединения пользователя, которая способна пристегиваться, отстегиваться и повторно пристегиваться без чрезмерного искажения или повреждения заранее определенной области зоны площадки сцепления изделия. Избирательное конструирование характеристик застегивающего язычка может быть осуществлено при сохранении требуемых характеристик усиленной продольной секции. Усиленная продольная секция сохраняет свою способность распределять усилия по длине 7 свободного конца боковой детали без вредного воздействия на способность пристегивания и повторного пристегивания застегивающего язычка 12. В особых аспектах настоящего изобретения застегивающий язычок выполнен из материала, который обеспечивает величину жесткости no Gurley не более 500 мг. В альтернативных вариантах застегивающие язычки имеют величину жесткости не более 150 мг, а в некоторых случаях не более 100 мг. В других аспектах настоящего изобретения застегивающий язычок 12 имеет величину жесткости по Gurley не менее 5 мг. В альтернативном варианте застегивающий язычок имеет величину жесткости не менее 10 мг, а в некоторых случаях - не менее 25 мг. В различных конфигурациях настоящего 41 26417 изобретения требуемая величина жесткости по Gurley может быть представлена в отношении ширины или в отношении ширины и длины застегивающего язычка. Для целей настоящего изобретения 5 различные величины жесткости определяют относительно изгибающего момента, создаваемого силой, которая направлена перпендикулярно плоскости по существу ограниченной шириной и длиной 10 тестируемого компонента. Приемлемая методика определения значений жесткости, приводимых в этой заявке, является испытанием на жесткость по Gurley, описание которого имеется в стандарте TAPPI 15 Standard Test 543 prn-84 (жесткость бумаги (тестер жесткости типа Gurley)). Приемлемым прибором для проведения испытаний является Gurley Digital Stiffness Tester: Model 4171-D производства компании 20 Teledyne Gurley (514 Fulton Street, Troy, NY 12181-0088). Этот измерительный прибор позволяет испытывать широкое множество материалов различной длины и ширины в сочетании с разновесами 5, 25, 50 25 или 200 г, размещаемых в одном из трех положений на указателе прибора. Для целей настоящего описания указанные значения жесткости по Gurtey соответствуют значениям, которые были бы получены на 30 образце "стандартных" размеров. В соответствии с этим показания на шкале тестера жесткости по Guriey соответственно преобразовывались в значения жесткости образца стандартных размеров и вы- 35 ражались в миллиграммах. Образец стандартных размеров имел ширину 1 дюйм (25,4 мм) и номинальную Дгіину З дюйма (76,2 мм) (фактическая длина 3,5 дюйма (88,9 мм)). Фактическая длина образца 40 есть номинальная длина плюс дополнительные 0,25 дюйма (6,35 мм) длины для удержания в зажиме и плюс другие 0,25 дюйма (6,35 мм) длины для перекрытия направляющего устройства. Табли- 45 цы пересчета результатов испытаний на жесткость по Gurley, полученных на образцах нестандартных размеров, в результаты для образцов стандартных размеров приведены в руководящем материале 50 Instruction Manual for the Gurley Stiffness Tester, предоставляемом компанией Teledyne Guriey.' Соответственно, другие конструкционные размеры опытных образцов также могут быть удобно использова- 55 ны, если для определения соответствующего значения, которое соответствует образцу стандартных размеров, имеется соответствующий коэффициент пересчета. 42 В особых аспектах настоящего изобретения концевой участок 51 соединения пользователя застегивающего язычка 12 может иметь концевую длину 17, которая больше длины 18 промежуточного участка 52 застегивающего язычка, как показано на фиг. 2. В иллюстрируемом варианте воплощения, например, длина конца может соответствовать наибольшей длине участка 15 соединения пользователя застегивающего язычка. В других аспектах настоящего изобретения длина 17 концевого участка 51 также может быть больше длины 13 участка 50 основания застегивающего язычка. Более конкретно, концевая длина 17 может быть по меньшей мере на 10 процентов больше промежуточной длины 18. В альтернативном варианте концевая длина может быть по меньшей мере примерно на 20 процентов больше промежуточной длины, а в некоторых случаях может быть по меньшей мере на 40 процентов больше промежуточной длины. В других аспектах настоящего изобретения концевая длина 17 может быть не более чем на 500 процентов больше промежуточной длины 18. В альтернативном варианте концевая длина не более чем на 10 процентов больше промежуточной длины, а в некоторых случаях не более чем на 60 процентов больше промежуточной длины. Концевая длина 17 может быть по меньшей мере на 2 процента больше длины 13 основания. В альтернативном варианте концевая длина 17 может быть по меньшей мере на 20 процентов больше длины 13 основания, а в некоторых случаях может быть по меньшей мере на 40 процентов больше длины основания. В других аспектах концевая длина может быть не более чем на 500 процентов больше длины основания. В альтернативном варианте концевая длина может быть не более чем на 100 процентов более длины основания, а в некоторых случаях не более чем на 60 процентов длины основания застегивающего язычка для обеспечения требуемых функциональных характеристик. Во всех иллюстрируемых вариантах воплощения, например, промежуточный участок 52 застегивающего язычка 12 может быть предназначен для обеспечения расширяющейся области застегивающего язычка. Расширяющаяся область обеспечивает постепенный переход от длины 13 основания к концевой длине 17. Для избежания формирования концентраций чрезмерных напряжений, которые могут 43 26417 начать разрушения, переходная область по существу свободна от острых надсечек и острых углов. Относительно меньшие длины основания и/или промежуточного участка застегивающего язычка могут выгодно сделать вклад в улучшенные функциональные характеристики, обеспечиваемые настоящим изобретением. Относительно большая длина концевой части участка 15 соединения пользователя помогает обеспечить большую площадь соединения пользователя, которая может улучшить надежность застегивающего устройства. В то же самое время, относительно меньшие длины основания и/или промежуточного участка язычка 12 могут обеспечить относительно более высокую поостоту изгибов, скручивания или другого движения по сравнению с участком соединения пользователя язычка. В результате этого, крепление с помощью застежки может поддерживаться на более высоких уровнях, позволяя в то же самое время по существу непрерывные динамические пригоночные регулировки в точках соединений между передней и задней поясными частями изделия. Из фиг. 2 и фиг. 3 следует, что ленточный застегивающий язычок может содержать ленточную подложку 19, имеющую требуемое застегивающее средство, например, основной адгезивный слой 54, нанесенный на ее основную лицевую поверхность, например, на поверхность 55. Подложка может быть, например, матерчатой или выполненной из соответствующей полимерной пленки, например, из полипропилена, полиэтилена или другого соответствующего полиолефина. Подложка при необходимости может быть непрозрачной, полупрозрачной или прозрачной и может содержать графические изображения. Материал подложки необязательно может быть окрашен и/или текстурирован или избирательно рельефным. В особых аспектах настоящего изобретения для обеспечения требуемых преимуществ подложка 19 может быть выполнена из по существу неспособного растягиваться и/или по существу неэластомерного материала. Застегивающий язычок имеет участок 14 фабричного соединения для соединения ленточной подложки и выбранной части пеленки и участок 15 соединения пользователя для соединения и крепления поясных частей пеленки вокруг тела пользователя. В особом аспекте настоящего изобретения участок фабричного соеди 5 10 15 20 25 30 35 40 45 50 55 44 нения застегивающего язычка прикреплен к области 6 свободного конца боковой детали 5 и предназначен для обеспечения усиленной продольной секции 10. Участок 15 соединения пользователя может быть функционально соединен с язычком 56 для захвата пальцами, который содержит по существу незакрепляемый участок 57 захвата. В особом аспекте настоящего изобретения участок захвата может содержать слой поглощающего материала, например, нетканого материала. Область 14 фабричного соединения ленточной застежки 12 заранее определена для крепления на требуемом участке соответствующего изделия в процессе производства этого изделия. Область 15 соединения пользователя ленточной застежки 12 заранее определена для крепления изделия на пользователе в процессе ношения изделия. Показанный вариант воплощения ленточной застежки, например, имеет основной адгезивный слой 54, нанесенный на выбранную ее поверхность для обеспечения адгезивного застегивающего устройства. В иллюстрируемом варианте воплощения пеленки область 14 фабричного соединения ленточной застежки 12 прикреплена к боковым концам задней поясной части 1, а область 15 соединения пользователя ленточной застежки использована для присоединения боковых концов задней поясной части 1 к соответствующим боковым концам передней поясной части 2 для крепления пеленки вокруг пояса ребенка. Участок 15 соединения пользователя соединяется с язычком 56 для захвата пальцами, который содержит по существу незакрепляемый участок захвата 57. Участок захвата может, например, содержать слой обнаженного поглощающего материала и по меньшей мере часть обнаженного поглощающего материала может быть функционально расположена и обращена лицом к внутренней поверхности ленточной застежки. В адгезивном застегивающем язычке основной адгезивный слой 54 может быть расположен на заранее определенной обращенной во внутрь поверхности подложки 19. Часть адгезива, нанесенного на область 14 фабричного соединения может быть использована для монтажа ленточной застежки 12 на пеленку в процессе производства пеленки. Часть адгезивного слоя 54, нанесенногона область 15 соединения пользователя, может быть использована для крепления пеленки на ребенке. Для обеспечения требуемых адге 45 26417 зивных свойств, например, сопротивление адгезива сдвигу и сопротивление адгезива отслаиванию, могут быть выбраны и созданы конкретные адгезивные параметры адгезивного слоя 54. Приемлемые материалы для создания застежек, например листовые материалы для изготовления подложки 19 и адгезивные материалы для нанесения слоя 54, выпускаются на промышленной основе различными изготовителями, например, ЗМ Company, имеющей отделение Disposable Products Division с офисами в ЗМ Center, St.Paul, Minnesota; и компания Avery International, имеющая отделение Specialy Таре Division с офисами в Painesville, Ohio. В иллюстрируемом варианте воплощения ленточное застегивающее устройство содержит отделяемую ленту 58 для съемного крепления на области 15 соединения пользователя ленточной застежки в положении хранения, которая защищает область соединения пользователя основного адгезивного слоя 54 от загрязнения или несанкционируемого приклеивания к частям пеленки. В иллюстрируемом варианте воплощения отделяемая лента 58 наложена смежно подложке 19 и прикреплена к внутренней поверхности пеленки. Показанный вариант воплощения отделяемой ленты 58 содержит опорную поверхность 59 и противоположную отделяемую поверхность 60. Опорная поверхность 59- расположена на соответствующем адгезивном слое, а отделяемая поверхность 60 расположена на выбранном слое функционального освобождаемого покрытия, например, покрытия из полимеризованного {сшитого) полидиметилсилоксана. Приемлемые отделяемые ленты выпускаются на промышленной основе, а их поставщиками являются ЗМ Company и Avery International. Например, приемлемые защитные ленточные материалы включают материал FT-4430, выпускаемый на промышленной основе компанией Avery International Отделяемый ленточный материал имеет отделяемую поверхность, под которой может быть сохранена и защищена от загрязнения несущая адгезив поверхность застегивающего язычка. Однако при необходимости отделяемая поверхность легко отделяется от адгезива застежки. В особом варианте воплощения настоящего изобретения конечная концевая часть отделяемой ленты 58 может быть наложена и адгезивно соединена с промежуточным участком подложки 19 вдоль области соединения, которая пересекает 5 10 15 20 25 46 длину подложки. Результирующее соединение подложки и отделяемой ленты обеспечивает Y-соединение, которое может упрочнить узел и крепление ленточной застежки к участку пеленки, который зажат между отделяемой лентой 58 и областью 14 фабричного соединения ленточной подложки 19. В других аспектах настоящего изобретения отделяемая лента может быть предназначена для обеспечения усиленной продольной секции. Область соединения пользователя ленточной подложки 19 имеет дальний концевой участок 61, который заранее определен для захвата пользователем для соответствующего позиционирования и приклеивания области соединения пользователя ленточной застежки 12 к заранее определенной зоне (крепления ленты) изделия. В иллюстрируемом варианте воплощения, например, пользователь, как правило, захватит пальцами концевой участок 61 для приклеивания ленточной застежки к вставке 32 зоны площадки сцепления. Дальний концевой участок 61 может быть сделан нелипким и некрепящимся, так что концевой участок может быть просто найден и поднят пользователем. В особом аспекте настоящего изоб30 ретения ленточная застежка может содержать отдельный элемент (язычок) 56 для захвата пальцами, соединенный с концевым участком 51 подложки вдоль области крепления. Показанное соединение 35 может быть клеевым соединением, ультразвуковой сваркой, тепловой сваркой или аналогичным соединением. Язычок для захвата пальцами при необходимости может быть наложен непосредственно «а 40 адгезивный слой 54 или может перекрывать поверхность подложки 19 против адгезивного слоя 54. Если язычок 56 для захвата пальцами соединяется с адгезивным слоем 54, подложка может перекры45 вать всю площадь поверхности язычка для захвата пальцами. В необязательной конфигурации настоящего изобретения язычок 56 для зах50 вата пальцами может быть создан посредством особой физической или химической обработки концевого участка 51 подложки 19. В иллюстрируемом варианте воплощения, например, язычок для захвата пальцами может быть материалом 55 отделяемой ленты, В альтернативных конфигурациях, такая обработка может быть выполнена для придания области захвата получаемого язычка для захвата пальцами требуемой поглощательнрй способности и/или тактильности. 47 26417 В других аспектах настоящего изобретения язычок 56 для захвата пальцами может быть выполнен из материала, который способен поглощать выбранные количества загрязнений, например, порошков, жидкостей и кремов, которые могут переноситься на пальцах пользователя. В одном аспекте настоящего изобретения материал язычка для захвата пальцами, особенно часть, содержащая участок захвата, обеспечивает величину поглощательной способности, соответствующую по меньшей мере 8 мас.% белого минерального масла, имеющего условную вязкость по Сейболту приблизительно 80-90 единиц при температуре 100 F (37,8°С). Язычок 56 для захвата пальцами может быть также выполнен из материала, который обеспечивает тактильность или контраст по сравнению с подложкой. В особом аспекте настоящего изобретения, например, язычок для захвата пальцами может содержать материал, который обеспечивает поверхности захвата, имеющую коэффициент трения, величина которого составляет не менее 0,12. Приемлемая технология определения величины коэффициента трения обеспечивается с помощью прибора KAWABATA, Model KES-FB4, Surface Characteristics Testing Apparatus, выпускаемый компанией КАТО TECH Co.Ltd, Kyoto, Japan, имеющей отделение TEX-MAC с офисами, расположенными в Charlotte, North Carolina. Этот прибор обеспечивает методику измерения величины коэффициента трения, обозначаемой "MIU". Язычок 56 для захвата пальцами может быть также предназначен для обеспечения поверхности захвата, имеющей величину шероховатости не менее 2,75 мкм. Приемлемая технология определения величины шероховатости поверхности обеспечивается с помощью указанного выше прибора KAWABATA Surface Characteristics Testing Apparatus. Этот прибор обеспечивает методику измерения величины шероховатости поверхности, обозначаемой "SMD". В другом аспекте настоящего изобретения язычок для захвата пальцами может быть предназначен для обеспечения визуально контрастирующего внешнего вида по сравнению с подложкой. Например, язычок для захвата пальцами может быть окрашен или содержать печатные рисунки, которые могут помочь визуально отличить язычок для захвата пальцами от других частей пеленки, В предпочтительных конфигурациях периферийный концевой 5 10 15 20 25 30 35 40 45 50 55 48 контур язычка для захвата пальцами является криволинейным и по существу свободным от острых углов, которые могут чрезмерно раздражать кожу пользователя. Язычок 56 для захвата пальцами имеет длину и ширину, которые могут обеспечить площадь захвата по меньшей мере 39 мм2. В альтернативном варианте площадь захвата составляет по меньшей мере 128 мм2, а в некоторых случаях - по меньшей мере 253 мм2. В предпочтительных вариантах воплощения площадь захвата, обеспечиваемая язычком для захвата пальцами, имеет величину, находящуюся в диапазоне 150-300 мм2. Площадь захэата язычка для захвата пальцами в сочетании с выбранными размерами язычка для захвата пальцами может помочь увеличить площадь язычка захвата пальцами, которая обеспечивает действительный контакт большого и какого-либо другого пальца пользователя во время захвата. В результате, пользователь может легче удерживать этот язычок и избежать контакта с основным адгезивным слоем 54. Простота захвата язычка пальцами может быть увеличена, если общая форма язычка для захвата пальцами приблизительно согласуется с формой захватывающих большого и какого-либо другого пальца. В характерных конфигурациях язычка для захвата пальцами площадь захвата, обеспечиваемая язычком для захвата пальцами, составляет по меньшей мере 20 мм2, более предпочтительно - по меньшей мере 64 мм 2 , а предпочтительнее всего - по меньшей мере 127 мм 2 . В предпочтительных вариантах воплощения площадь захвата, обеспечиваемая язычком для захвата пальцами, имеет величину, находящуюся в диапазоне 35-75 мм 2 . Материал язычка для захвата пальцами может иметь по существу ту же ширину, что и у концевого участка 51 подложки, и может по существу быть концом завершающего продольного края. В альтернативном варианте язычок 56 для захвата пальцами может проходить за конечный край ленточной подложки. В других аспектах настоящего изобретения застегивающее устройство может содержать основную усиленную продольную секцию 10 и по меньшей мере другую дополнительную продольную секцию 62, как показано на фиг. 15 и 16. Дополнительная продольная секция может иметь по существу один край с поясным концевым участком 63 {фиг. 15) или может 49 26417 быть разнесена с конечным краем поясного концевого участка на выбранное дискретное расстояние (фиг. 16). В иллюстрируемых конфигурациях поясная часть, например, задняя поясная часть 1 изделия, имеет по меньшей мере одну боковую концевую область 63, к которой прикреплена боковая деталь. Как правило, изделие имеет другую, расположенную на противоположном конце, поясную концевую область, которая имеет аналогичную зеркальную конструкцию и конфигурацию. Каждая область 63 может содержать дополнительную усиленную продольную секцию 62, которая проходит вдоль длины поясной КОНЦЄЕОЙ области и также имеет выбранную ширину. Конструкция усиленной продольной секции 62 может иметь различные структуры и конфигурации, которые описаны в отношении основной усиленной продольной секции 10. Иллюстрируемые конфигурации имеют длину дополнительной усиленной продольной секции 62, величина которой совпадает с длиной соответствующего поясного концевого участка 63. Однако в другом варианте длина дополнительной усиленной продольной секции может быть меньше длины поясного концевого участка. Однако длина усиленной продольной секции 62 больше длины боковой детали. Кроме того, может оказаться желательным приблизительно центрировать длину дополнительной усиленной продольной секции вдоль длины поясной концевой области. При использовании дополнительной усиленной продольной секции дополнительная усиленная продольная секция способна принимать усилие, прикладываемое через боковую деталь 5 и распределять это усилие в более широкой области конструкции каркаса изделия, например, пеленки. Это может позволить избежать нежелательных концентраций напряжения, которые могут привести к разрыву или чрезмерной деформации локальных областей компонентов пеленки. Приведенные ниже примеры предназначены для того, чтобы обеспечить более подробное описание и более полное понимание настоящего изобретения. Конкретные количества, соотношения, композиции и параметры даны для иллюстрации настоящего изобретения, а не для ограничения его объема. П р и м е р ы 1-4. Влияние жесткой усиленной продольной секции. Для определения влияния использования застегивающего устройства, имею 5 10 15 20 25 30 35 40 45 50 55 50 щего усиленную продольную секцию в боковой детали 5, выполненную из способного растягиваться эластомерного материала, было приготовлено четыре образца, имеющих разные длины продольной секции и ленты, как иллюстрируется на фиг. 18-24, код А (пример 1) показан на фиг. 18 и фиг. 19, код В {пример 2) показан на фиг. 20 и фиг. 21, код С (пример 3) показан на фиг. 22 и фиг. 23, код D (пример 4) показан на фиг. 24 и фиг. 25. В каждом коде, слоистая структура 64 фабричного соединения включала выбранную часть фабричного соединения ленточной подложки 19, выбранную часть боковой детали 5, которая перекрывала одну сторону участка фабричного соединения ленточной подложки, и элемент 36 усиления, который перекрывал противоположную сторону участка фабричного соединения ленточной подложки. Три слоя слоистой структуры соединяли с помощью ультразвуковой сварки, причем рисунок точечной ультразвуковой сварки показан ссылочным номером 65. Ленточная подложка 19 была из ленточного материала ЗМ KR-3221, боковая деталь была из уретанового слоистого материала, полученного соединением слоев при растяжении (SBL), а элемент 36 усиления был из отделяемой ленты ЗМ KS-0080. Язычок 56 для захвата пальцами был из отделяемой ленты и был приклеен к области соединения пользователя подложки застегивающего язычка. Материал ленточной подложки ЗМ KR3221 имел толщину приблизительно 4,5 мил (приблизительно 0,011 см) и состоял из прозрачной полипропиленовой пленки толщиной 4 мил (0,01 см) покрытой адгезивом на основе блок-сополимера полистирол:изопрен толщиной приблизительно 32 г на квадратный метр. Материал-отдепяемой ленты ЗМ KS-QQ8O имел толщину приблизительно 3,5 мил (приблизительно 0,0089 см) и представлял собой белую полипропиленовую пленку. Одна поверхность пленки имела отделяющееся покрытие из полидиметилсилоксана, а противоположная поверхность пленки имела адгезивный слой, состоящий из натурального каучука, алифатической смолы и двуокиси титана. Материал SBL имел толщину приблизительно 70 мил (приблизительно 0,178 см) и состоял из уретановой пленки марки Deerfield X 1194 толщиной приблизительно 1,2 мил (приблизительно 0,003 см) между двумя неткаными полотнами. Каждое композицион 51 26417 ное нетканое полотно имело полипропиленовый нетканый слой фильерного способа производства, имеющего вес основы 0,4 унции на квадратный ярд {приблизительно 13,6 г/кв.м), и внутренний нетканый слой из полипропиленовых волокон, полученных из расплава аэродинамическим способом (7 г/кв.м, 2 денье). Конечный слоистый материал имел совокупную толщину приблизительно 40 мил (приблизительно 0,10 см). Жесткость по Gurley материала SBL, определенная в направлении ширины, составляла приблизительно 11 мг, в то время как жесткость no Gurley композиционной усиленной продольной секции, определенная в направлении ширины, составляла приблизительно 3920 мг. На каждом чертеже, показанном на фиг. 18 - фиг. 24, указаны размеры, имеющие следующие значения: а = 2 дюйма (5,08 см); b = 0,5 дюйма (1,27 см); с = =0,25 дюйма (0,635 см); d = 0,75 дюйма (1,9 см); е = 0,25 дюйма (0,635 см); и f = 2,63 дюйма {6,68 см). Что касается размера h, то на фиг. 18 h = 0,5 дюйма (1,27 см); а на фиг. 24 h = 1 дюйм (2,54 см). Для определения графической зависимости величины перемещения траверсы от растягивающей нагрузки, для каждого из четырех образцов были проведены испытания на растяжение. Приемлемой методикой определения графической зависимости величины перемещения траверсы от растягивающей нагрузки является видоизмененная версия ASTM Standard Test Method D 882 (Tensile Method for Tensile Properties of Thin Plastic Sheeting). Были сделаны следующие изменения стандартной процедуры: (1) Скорость перемещения захватов испытательного устройства поддерживалась равной 50 мм/мин для всех образцов; и (2) исходное расстояние между захватами составляло 1,5 дюйма (3,81 см), которое указано расстоянием "д" между позициями "А" и "В", показанными на фиг. 18 - фиг. 24. На фиг. 26 показаны графические зависимости величины перемещения траверсы от растягивающей нагрузки для этих четырех образцов. Среди четырех образцов, код А имел наименее желательную зависимость расстояния перемещения траверсы от растягивающей нагрузки, так как он имел наименьшую длину слоистой структуры фабричного соединения и наименьшую длину ленты. Эффект длины слоистой структуры 64 фабричного соединения может бьпъ виден при сравнении 5 10 15 20 25 30 35 40 45 50 55 52 кривых для кода В и кода С. Оба кода имели одинаковую длину ленты равную одному дюйму (2,54 см). Однако код В имел длину слоистой структуры фабричного соединения равную приблизительно 1 дюйм (приблизительно 2,54 см), в то время как код С имел длину слоистой структуры фабричного соединения равную приблизительно 2,63 дюйма (примерно 6,68 см), которая была равна длине детали. На фиг. 26 показано, что при данном расстоянии перемещения траверсы растягивающее усилие кода С больше, чем кода В. Это указывает на то, что вследствие большей длины слоистой структуры фабричного соединения и конфигурации усиленной продольной секции в коде С, было эффективно использовано и растянуто больше материала SBL. Эта конфигурация усиленной продольной секции выгодно распределяла прикладываемое усилие по большей площади материала SBL Больше материала SBL было способно противодействовать прикладываемой нагрузке и при данном расстоянии перемещения траверсы материал SBL эффективно выдерживал более высокую общую нагрузку. Эффект конфигурации усиленной продольной секции может быть также виден при сравнении кода С с кодом D. В коде D вся деталь SBL растянута, поскольку длина ленты и длина слоистой структуры фабричного соединения равны длине детали. В коде С, усилие прикладывается к ленте длиной 1 дюйм {25,4 мм), которая составляет только 38% длины ленты в коде D. Однако при данном расстоянии перемещения траверсы растягивающее усилие кода С составляет приблизительно 80% усилия, испытываемого кодом D. Это показывает, как использование относительно жесткой конфигурации усиленной продольной секции позволяет использовать более короткую ленту, в то время как еще эффективно используется способность растягиваться и способность выдерживать нагрузку большей площади материала в этой секции боковой детали. В этих примерах, жесткость (например, жесткость по Gurley) слоистой структуры фабричного соединения была одинаковой для всех четырех образцов. Однако, если жесткость слоистой структуры фабричного соединения увеличивается, ожидается, что при данной длине ленты и длине слоистой структуры фабричного соединения, будет растягиваться большая площадь материала SBL В результате этого будет больше общее усилие, испытывав 53 26417 54 нове компанией Cyiemsukants Internationa], имеющей офисы в Mentor, Ohio) путем прокатки валка по опытному образцу ленты один раз в каждом направлении. Затем непосредственно после этого проводили испытание на срез. При установке опытного образца в разрывной машине, зажимы машины были разведены сначала на 5 дюймов (12,7 см). Один дюйм (2,54) нижней части стальной детали крепили к неподвижному зажиму, причем незакрепленная ведущая полоса проходила мимо положения неподвижного зажима. Ведущая полоса была зажата в подвижном зажиме. Подвижный зажим перемещали в направлении от неподвижного зажима со скоростью 100 мм/мин до тех пор, пока лента не разрушалась в результате сдвига. Общая энергия, требуемая для разрушения адгезивного соединения в результате сдвига, определялась площадью под кривой зависимости перемещения траверсы от растягивающей нагрузки, которую строили по данным нагрузки и расстояния перемещения, получаемым в процесИз фиг. 33 и фиг. 34 следует, что 25 се испытания. Приемлемая методика распервый участок длиной 0,7 дюйма (1,78 чета площади под кривой описана в ASTM см; присоединения ленточного опытного Standard Test Method D 882 (Tensile Method образца 66 приклеен к подложке 67, в то for Tensile Properties of Thin Plastic Sheeting), время как последние 1,4 дюйма (3,56 см) октябрь 1983 года. ленточного опытного образца приклеены 30 к ведущей полосе 68. Все три образца В приведенной ниже таблице показаимели одинаковый адгезив и одинаковую ны результаты испытания для определеплощадь адгезии 0,875 кв.дюйма (прибния общей энергии, требуемой для разрулизительно 5,64 кв.см). Подложка 67 имешения адгезивного соединения при сдвила слоистую структуру, которая содержа- 35 ге для трех ленточных геометрий. ла контактирующий слой 69 из отделяеГеометрия Требуемая енергия мой ленты (ЗМ KS0080) и материал наружной оболочки пеленки. Наружная оболенты (дюйм-фунт) (Н-м) лочка была композиционным материалом, состоящим из полиэтиленовой пленки 70 40 Образец 5 0, 966 0,109 толщиной 1 мил (приблизительно 0,0025 0,132 Образец 6 1,164 см) и листом 71 целлюлозной ткани. ПодОбразец 7 332 1. ложка была неподвижно прикреплена к о,151 верхней и нижней части жесткой по суРезультаты показывают, что сопротивществу недеформирующейся детали 72 из 45 ление разрушению в результате сдвига нержавеющей стали парой разнесенных, зависит от геометрии ленты. Геометрия имеющих ширину 1 дюйм (2,54 см), двухленты в соответствии с настоящим изобсторонних адгезивных ленточных секций ретением, как показано на образце 7, 73, а деталь из нержавеющей стали имезначительно увеличивает энергию, требуела размер 2 x 5 дюймов (5,08 х 12,7 см). 50 мую для сдвигового разрушения соединеВедущая полоса 68 имела ширину 1,5 дюйния застежки. ма (3,81 см) и длину 9 дюймов (22,9 см), П р и м е р ы 8-13. Величину жести могла быть выполнена из любого приемкости по Guiiey измеряли на следующих лемого вида материала, например, оберточной крафт-бумаги, которая не разру- 55 образцах. Что касается приведенных данных "размер образца", первое измерешается или существенно растягивается в ние соответствует "ширине", а второе изпроцессе испытания. Опытный образец мерение соответствует фактической "длиленты придавливали стандартным механе" опытного образца в соответствии с ническим валком массой 4,5 фунта (2,05 процедурой испытания на жесткость по кг) (выпускаемым на промышленной осGurley. мое материалом SBL при данном расстоянии перемещения траверсы. П р и м е р ы 5-7. Влияние геометрии ленты на сопротивление разрушению при сдвиге. 5 Для оценки влияния геометрии присоединения ленты на сопротивление разрушению при сдвиге между застегивающей лентой и подложкой, к которой пристегивается лента, были проведены соот- 10 ветствующие эксперименты. Три ленточных образца имели различные геометрии, показанные на фиг. 27 (образец 5), фиг. 29 (образец 6) и фиг. 31 (образец 7). В каждом образце, общая длина присоеди- 15 нения ленты составляла 2,1 дюйма (5,33 см). На фиг. 27 - фиг. 31, указанные размеры имели следующие значения: I = =1,4 дюйма (3,56 см); j = 0,70 дюйма (1,78 см); и к = 0,25 дюйма (0,64 см). На 20 фиг. 27, m = 1,5 дюйма {3,81 см) и п = =1 дюйм (2,54 см). На фиг. 29, m = n = =1,25 дюйма (3,175 см). На фиг. 31, m = = 1 дюйм (2,54 см), п = 1,5 дюйма (3,81 см). 55 нения. Представляется, что все изменения и модификации находятся в объеме настоящего изобретения, если ограничены прилагаемой формулой изобретения. Ознакомившись с настоящим изобретением более подробно, становится вполне очевидно, что без отклонения от сущности изобретения могут быть сделаны различные модификации и изме- 5 № образца 56 26417 Жесткость по Gurley (мг)
ДивитисяДодаткова інформація
Автори англійськоюRoessler Thomas H
Автори російськоюРёсслер Томас Херолд
МПК / Мітки
МПК: A61F 13/00
Мітки: виріб, його, абсорбувальний, застібка
