Мікрооптична система безпеки і відтворення зображення
Номер патенту: 88288
Опубліковано: 12.10.2009
Автори: Херт Марк Дж., Стінблік Річард А., Джордан Грегорі Р.
Формула / Реферат
1. Мікрооптична система штучного збільшення, що містить:
(a) матрицю піктограм; і
(b) матрицю фокусуючих елементів фокусування піктограм; причому така матриця фокусуючих елементів піктограм розташована на такій відстані від матриці піктограм, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм; при цьому або система, що включає матрицю піктограм і матрицю фокусуючих елементів піктограм, має товщину менше 50 мікрон, або ефективний діаметр фокусуючих елементів піктограм становить менше 50 мікрон, або дотримуються обидва ці розміри.
2. Мікрооптична система штучного збільшення, що містить:
(a) матрицю піктограм; і
(b) матрицю фокусуючих елементів піктограм, у число яких входять фокусуючі елементи у вигляді багатозональних оптичних лінз з багатокутною основою,
при цьому матриця піктограм розташовується на такій відстані від матриці фокусуючих елементівпіктограм, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм.
3. Мікрооптична система штучного збільшення, що містить зображення і безліч фокусуючих елементів зображення з таким взаємним розташуванням фокусуючих елементів і зображення, що забезпечує створення штучно збільшеного зображення з ефектом руху, при цьому поворот системи відносно осі створює ефект руху отриманого штучно збільшеного зображення, а сама система входить до складу пристрою захисту або аутентифікації.
4. Мікрооптична система штучного збільшення за п. 3, яка відрізняється тим, що при повороті системи відносно осі створюється ефект ортогонально-паралактичного руху штучно збільшеного зображення.
5. Мікрооптична система штучного збільшення, що містить:
(a) матрицю піктограм; і
(b) матрицю фокусуючих елементів піктограм; причому така матриця фокусуючих елементів піктограм розташована на такій відстані від матриці піктограм, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм;
при цьому відношення піктограм і фокусуючих елементів піктограм створює ефект руху щонайменше одного штучно збільшеного зображення, а піктограми вибираються з групи, що містить позитивні піктограми і негативні піктограми.
6. Система за будь-яким з пп. 1, 2 або 5, яка відрізняється тим, що вона входить до складу пристрою захисту або аутентифікації.

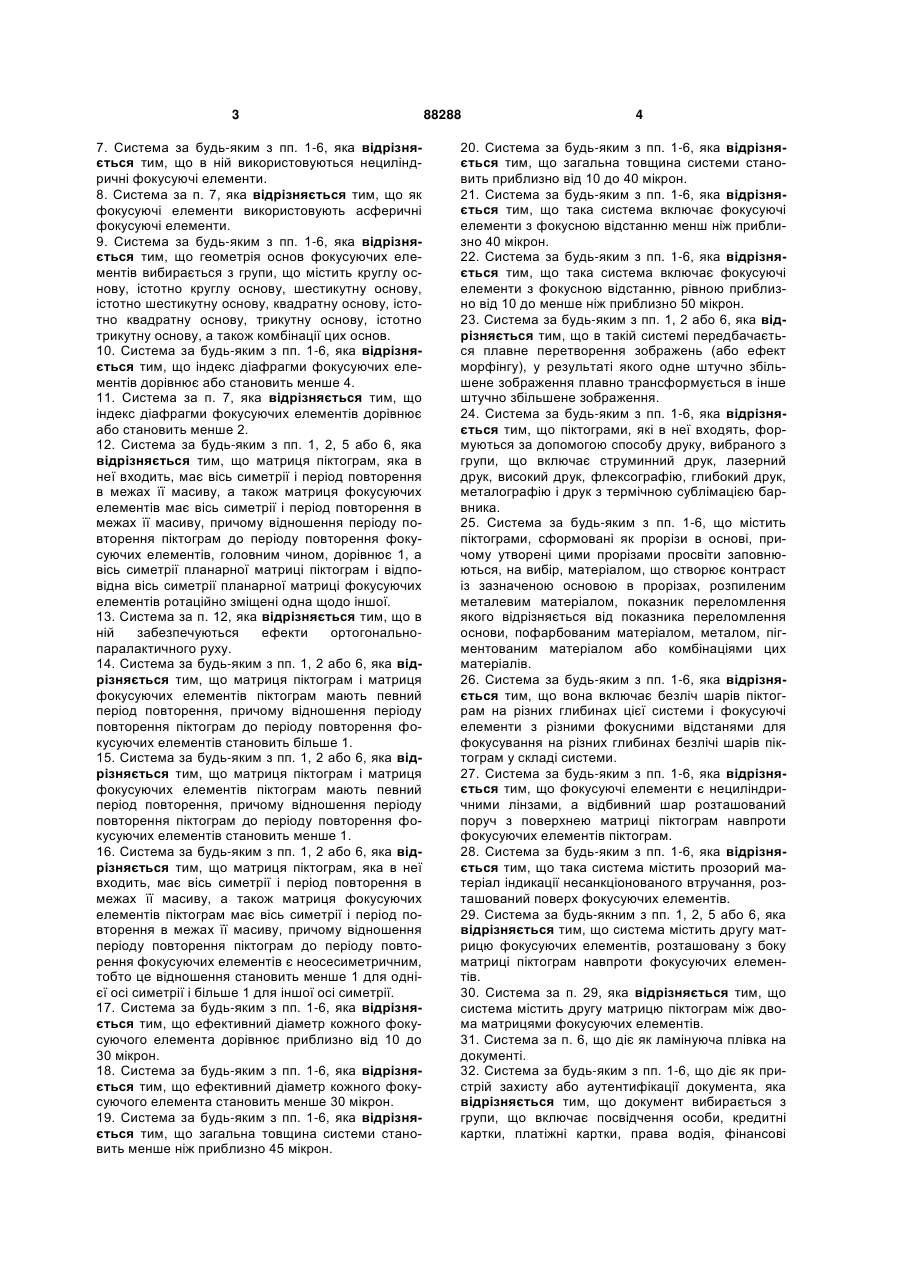

7. Система за будь-яким з пп. 1-6, яка відрізняється тим, що в ній використовуються нециліндричні фокусуючі елементи.
8. Система за п. 7, яка відрізняється тим, що як фокусуючі елементи використовують асферичні фокусуючі елементи.
9. Система за будь-яким з пп. 1-6, яка відрізняється тим, що геометрія основ фокусуючих елементів вибирається з групи, що містить круглу основу, істотно круглу основу, шестикутну основу, істотно шестикутну основу, квадратну основу, істотно квадратну основу, трикутну основу, істотно трикутну основу, а також комбінації цих основ.
10. Система за будь-яким з пп. 1-6, яка відрізняється тим, що індекс діафрагми фокусуючих елементів дорівнює або становить менше 4.
11. Система за п. 7, яка відрізняється тим, що індекс діафрагми фокусуючих елементів дорівнює або становить менше 2.
12. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що матриця піктограм, яка в неї входить, має вісь симетрії і період повторення в межах її масиву, а також матриця фокусуючих елементів має вісь симетрії і період повторення в межах її масиву, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів, головним чином, дорівнює 1, а вісь симетрії планарної матриці піктограм і відповідна вісь симетрії планарної матриці фокусуючих елементів ротаційно зміщені одна щодо іншої.
13. Система за п. 12, яка відрізняється тим, що в ній забезпечуються ефекти ортогонально-паралактичного руху.
14. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що матриця піктограм і матриця фокусуючих елементів піктограм мають певний період повторення, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів становить більше 1.
15. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що матриця піктограм і матриця фокусуючих елементів піктограм мають певний період повторення, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів становить менше 1.
16. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що матриця піктограм, яка в неї входить, має вісь симетрії і період повторення в межах її масиву, а також матриця фокусуючих елементів піктограм має вісь симетрії і період повторення в межах її масиву, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів є неосесиметричним, тобто це відношення становить менше 1 для однієї осі симетрії і більше 1 для іншої осі симетрії.
17. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ефективний діаметр кожного фокусуючого елемента дорівнює приблизно від 10 до 30 мікрон.
18. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ефективний діаметр кожного фокусуючого елемента становить менше 30 мікрон.
19. Система за будь-яким з пп. 1-6, яка відрізняється тим, що загальна товщина системи становить менше ніж приблизно 45 мікрон.
20. Система за будь-яким з пп. 1-6, яка відрізняється тим, що загальна товщина системи становить приблизно від 10 до 40 мікрон.
21. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система включає фокусуючі елементи з фокусною відстанню менш ніж приблизно 40 мікрон.
22. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система включає фокусуючі елементи з фокусною відстанню, рівною приблизно від 10 до менше ніж приблизно 50 мікрон.
23. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що в такій системі передбачається плавне перетворення зображень (або ефект морфінгу), у результаті якого одне штучно збільшене зображення плавно трансформується в інше штучно збільшене зображення.
24. Система за будь-яким з пп. 1-6, яка відрізняється тим, що піктограми, які в неї входять, формуються за допомогою способу друку, вибраного з групи, що включає струминний друк, лазерний друк, високий друк, флексографію, глибокий друк, металографію і друк з термічною сублімацією барвника.
25. Система за будь-яким з пп. 1-6, що містить піктограми, сформовані як прорізи в основі, причому утворені цими прорізами просвіти заповнюються, на вибір, матеріалом, що створює контраст із зазначеною основою в прорізах, розпиленим металевим матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями цих матеріалів.
26. Система за будь-яким з пп. 1-6, яка відрізняється тим, що вона включає безліч шарів піктограм на різних глибинах цієї системи і фокусуючі елементи з різними фокусними відстанями для фокусування на різних глибинах безлічі шарів піктограм у складі системи.
27. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи є нециліндричними лінзами, а відбивний шар розташований поруч з поверхнею матриці піктограм навпроти фокусуючих елементів піктограм.
28. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система містить прозорий матеріал індикації несанкціонованого втручання, розташований поверх фокусуючих елементів.
29. Система за будь-якним з пп. 1, 2, 5 або 6, яка відрізняється тим, що система містить другу матрицю фокусуючих елементів, розташовану з боку матриці піктограм навпроти фокусуючих елементів.
30. Система за п. 29, яка відрізняється тим, що система містить другу матрицю піктограм між двома матрицями фокусуючих елементів.
31. Система за п. 6, що діє як ламінуюча плівка на документі.

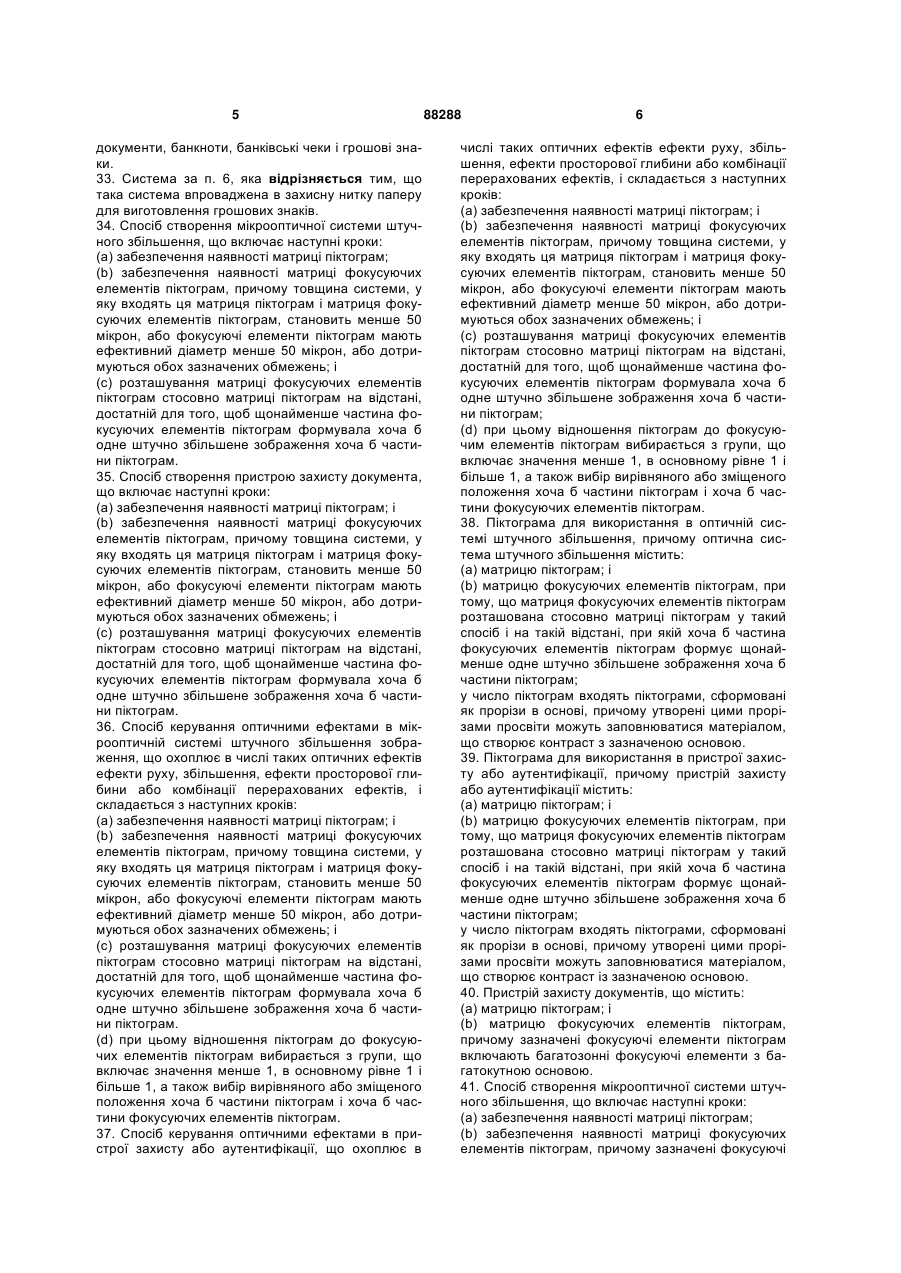

32. Система за будь-яким з пп. 1-6, що діє як пристрій захисту або аутентифікації документа, яка відрізняється тим, що документ вибирається з групи, що включає посвідчення особи, кредитні картки, платіжні картки, права водія, фінансові документи, банкноти, банківські чеки і грошові знаки.
33. Система за п. 6, яка відрізняється тим, що така система впроваджена в захисну нитку паперу для виготовлення грошових знаків.
34. Спосіб створення мікрооптичної системи штучного збільшення, що включає наступні кроки:
(a) забезпечення наявності матриці піктограм;
(b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і
(c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм.
35. Спосіб створення пристрою захисту документа, що включає наступні кроки:
(a) забезпечення наявності матриці піктограм; і
(b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і
(с) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм.
36. Спосіб керування оптичними ефектами в мікрооптичній системі штучного збільшення зображення, що охоплює в числі таких оптичних ефектів ефекти руху, збільшення, ефекти просторової глибини або комбінації перерахованих ефектів, і складається з наступних кроків:
(a) забезпечення наявності матриці піктограм; і
(b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і
(c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм.
(d) при цьому відношення піктограм до фокусуючих елементів піктограм вибирається з групи, що включає значення менше 1, в основному рівне 1 і більше 1, а також вибір вирівняного або зміщеного положення хоча б частини піктограм і хоча б частини фокусуючих елементів піктограм.
37. Спосіб керування оптичними ефектами в пристрої захисту або аутентифікації, що охоплює в числі таких оптичних ефектів ефекти руху, збільшення, ефекти просторової глибини або комбінації перерахованих ефектів, і складається з наступних кроків:
(a) забезпечення наявності матриці піктограм; і
(b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і
(c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм;
(d) при цьому відношення піктограм до фокусуючим елементів піктограм вибирається з групи, що включає значення менше 1, в основному рівне 1 і більше 1, а також вибір вирівняного або зміщеного положення хоча б частини піктограм і хоча б частини фокусуючих елементів піктограм.
38. Піктограма для використання в оптичній системі штучного збільшення, причому оптична система штучного збільшення містить:
(a) матрицю піктограм; і
(b) матрицю фокусуючих елементів піктограм, при тому, що матриця фокусуючих елементів піктограм розташована стосовно матриці піктограм у такий спосіб і на такій відстані, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм;
у число піктограм входять піктограми, сформовані як прорізи в основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, що створює контраст з зазначеною основою.
39. Піктограма для використання в пристрої захисту або аутентифікації, причому пристрій захисту або аутентифікації містить:
(a) матрицю піктограм; і
(b) матрицю фокусуючих елементів піктограм, при тому, що матриця фокусуючих елементів піктограм розташована стосовно матриці піктограм у такий спосіб і на такій відстані, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм;
у число піктограм входять піктограми, сформовані як прорізи в основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, що створює контраст із зазначеною основою.
40. Пристрій захисту документів, що містить:
(а) матрицю піктограм; і
(b) матрицю фокусуючих елементів піктограм, причому зазначені фокусуючі елементи піктограм включають багатозонні фокусуючі елементи з багатокутною основою.
41. Спосіб створення мікрооптичної системи штучного збільшення, що включає наступні кроки:
(a) забезпечення наявності матриці піктограм;

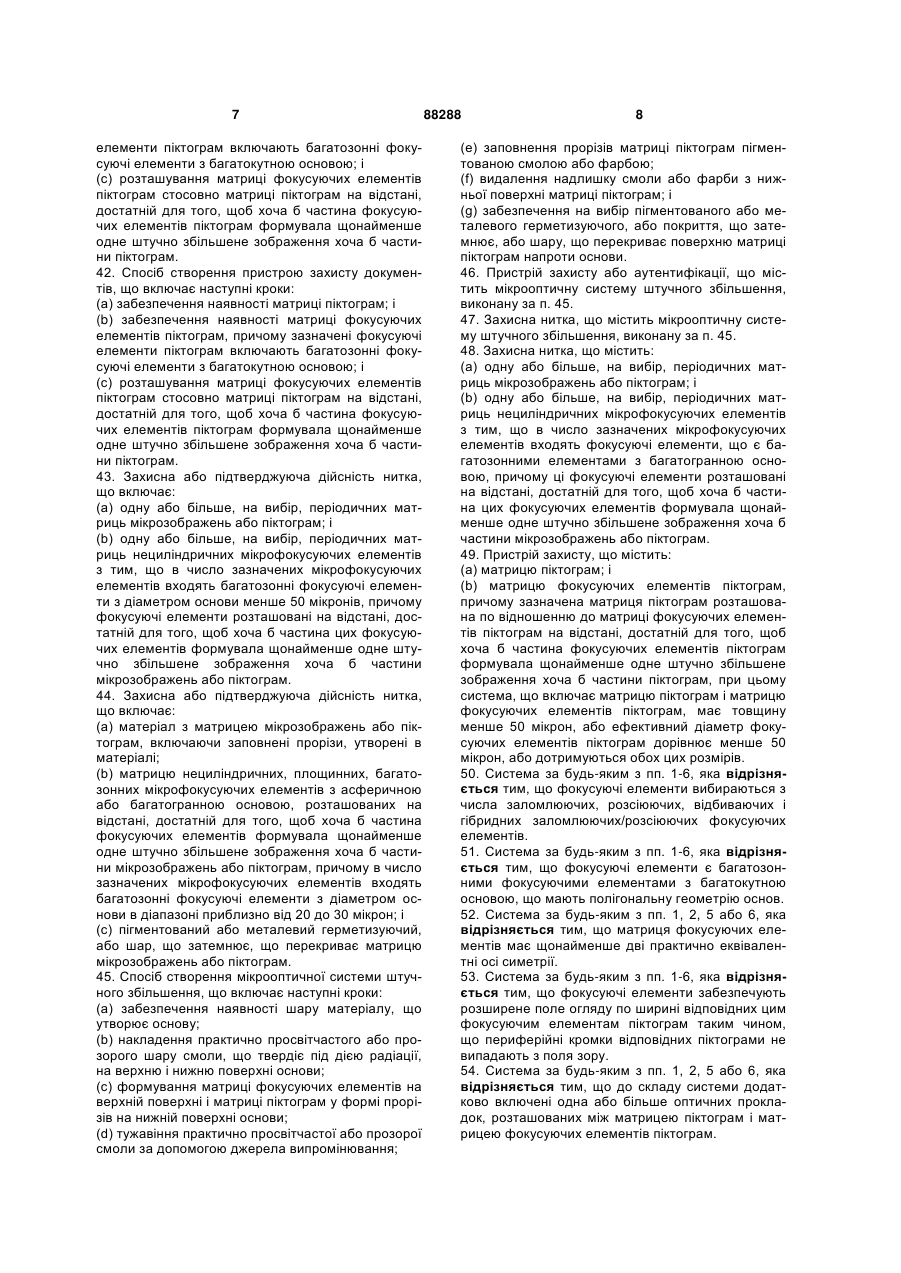

(b) забезпечення наявності матриці фокусуючих елементів піктограм, причому зазначені фокусуючі елементи піктограм включають багатозонні фокусуючі елементи з багатокутною основою; і
(c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб хоча б частина фокусуючих елементів піктограм формувала щонайменше одне штучно збільшене зображення хоча б частини піктограм.
42. Спосіб створення пристрою захисту документів, що включає наступні кроки:
(а) забезпечення наявності матриці піктограм; і
(b) забезпечення наявності матриці фокусуючих елементів піктограм, причому зазначені фокусуючі елементи піктограм включають багатозонні фокусуючі елементи з багатокутною основою; і
(c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб хоча б частина фокусуючих елементів піктограм формувала щонайменше одне штучно збільшене зображення хоча б частини піктограм.
43. Захисна або підтверджуюча дійсність нитка, що включає:
(a) одну або більше, на вибір, періодичних матриць мікрозображень або піктограм; і
(b) одну або більше, на вибір, періодичних матриць нециліндричних мікрофокусуючих елементів з тим, що в число зазначених мікрофокусуючих елементів входять багатозонні фокусуючі елементи з діаметром основи менше 50 мікронів, причому фокусуючі елементи розташовані на відстані, достатній для того, щоб хоча б частина цих фокусуючих елементів формувала щонайменше одне штучно збільшене зображення хоча б частини мікрозображень або піктограм.
44. Захисна або підтверджуюча дійсність нитка, що включає:
(a) матеріал з матрицею мікрозображень або піктограм, включаючи заповнені прорізи, утворені в матеріалі;
(b) матрицю нециліндричних, площинних, багатозонних мікрофокусуючих елементів з асферичною або багатогранною основою, розташованих на відстані, достатній для того, щоб хоча б частина фокусуючих елементів формувала щонайменше одне штучно збільшене зображення хоча б частини мікрозображень або піктограм, причому в число зазначених мікрофокусуючих елементів входять багатозонні фокусуючі елементи з діаметром основи в діапазоні приблизно від 20 до 30 мікрон; і
(c) пігментований або металевий герметизуючий, або шар, що затемнює, що перекриває матрицю мікрозображень або піктограм.
45. Спосіб створення мікрооптичної системи штучного збільшення, що включає наступні кроки:
(a) забезпечення наявності шару матеріалу, що утворює основу;
(b) накладення практично просвітчастого або прозорого шару смоли, що твердіє під дією радіації, на верхню і нижню поверхні основи;
(c) формування матриці фокусуючих елементів на верхній поверхні і матриці піктограм у формі прорізів на нижній поверхні основи;
(d) тужавіння практично просвітчастої або прозорої смоли за допомогою джерела випромінювання;
(e) заповнення прорізів матриці піктограм пігментованою смолою або фарбою;
(f) видалення надлишку смоли або фарби з нижньої поверхні матриці піктограм; і
(g) забезпечення на вибір пігментованого або металевого герметизуючого, або покриття, що затемнює, або шару, що перекриває поверхню матриці піктограм напроти основи.
46. Пристрій захисту або аутентифікації, що містить мікрооптичну систему штучного збільшення, виконану за п. 45.
47. Захисна нитка, що містить мікрооптичну систему штучного збільшення, виконану за п. 45.
48. Захисна нитка, що містить:
(a) одну або більше, на вибір, періодичних матриць мікрозображень або піктограм; і
(b) одну або більше, на вибір, періодичних матриць нециліндричних мікрофокусуючих елементів з тим, що в число зазначених мікрофокусуючих елементів входять фокусуючі елементи, що є багатозонними елементами з багатогранною основою, причому ці фокусуючі елементи розташовані на відстані, достатній для того, щоб хоча б частина цих фокусуючих елементів формувала щонайменше одне штучно збільшене зображення хоча б частини мікрозображень або піктограм.
49. Пристрій захисту, що містить:
(a) матрицю піктограм; і
(b) матрицю фокусуючих елементів піктограм, причому зазначена матриця піктограм розташована по відношенню до матриці фокусуючих елементів піктограм на відстані, достатній для того, щоб хоча б частина фокусуючих елементів піктограм формувала щонайменше одне штучно збільшене зображення хоча б частини піктограм, при цьому система, що включає матрицю піктограм і матрицю фокусуючих елементів піктограм, має товщину менше 50 мікрон, або ефективний діаметр фокусуючих елементів піктограм дорівнює менше 50 мікрон, або дотримуються обох цих розмірів.
50. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи вибираються з числа заломлюючих, розсіюючих, відбиваючих і гібридних заломлюючих/розсіюючих фокусуючих елементів.
51. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи є багатозонними фокусуючими елементами з багатокутною основою, що мають полігональну геометрію основ.
52. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що матриця фокусуючих елементів має щонайменше дві практично еквівалентні осі симетрії.
53. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи забезпечують розширене поле огляду по ширині відповідних цим фокусуючим елементам піктограм таким чином, що периферійні кромки відповідних піктограми не випадають з поля зору.
54. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що до складу системи додатково включені одна або більше оптичних прокладок, розташованих між матрицею піктограм і матрицею фокусуючих елементів піктограм.

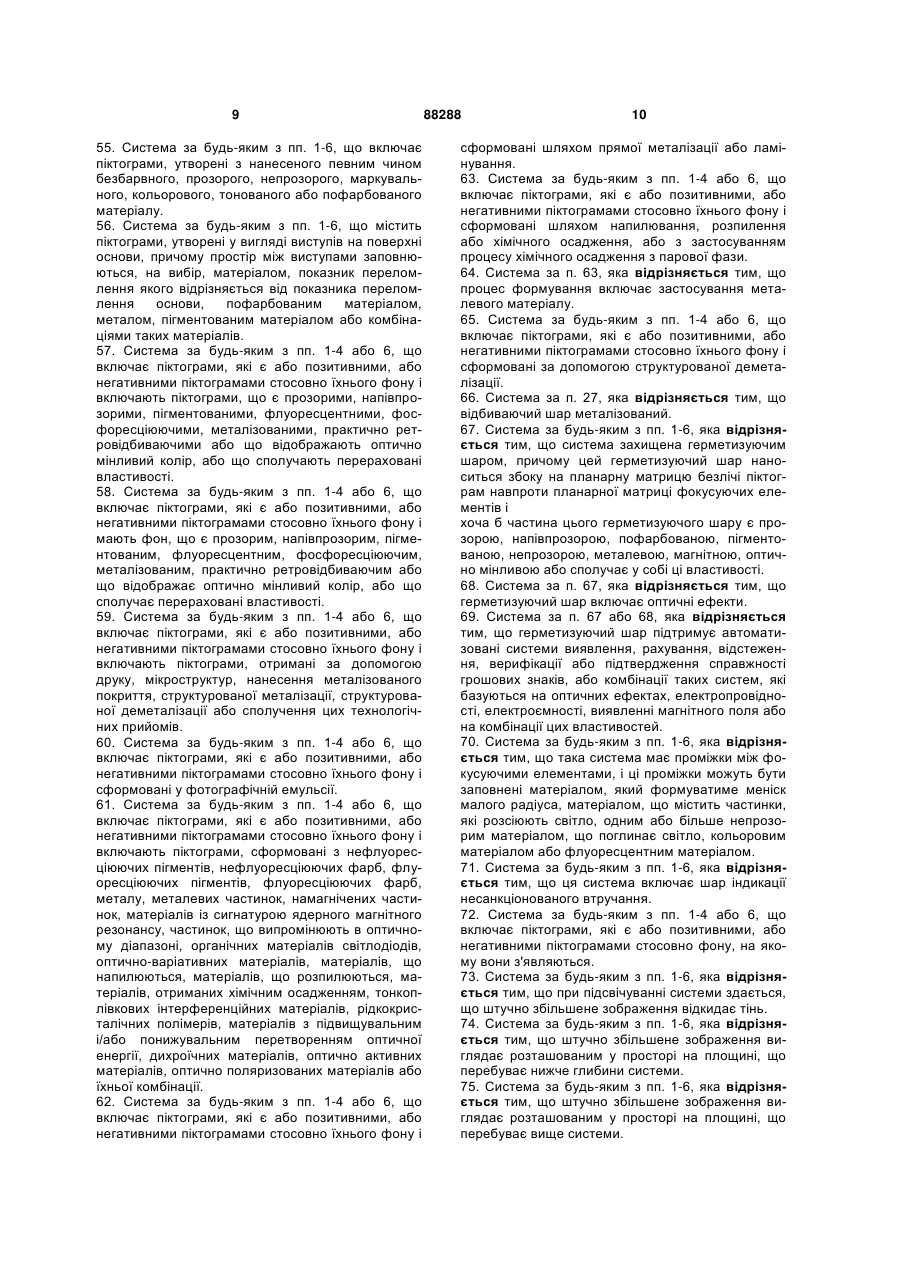

55. Система за будь-яким з пп. 1-6, що включає піктограми, утворені з нанесеного певним чином безбарвного, прозорого, непрозорого, маркувального, кольорового, тонованого або пофарбованого матеріалу.
56. Система за будь-яким з пп. 1-6, що містить піктограми, утворені у вигляді виступів на поверхні основи, причому простір між виступами заповнюються, на вибір, матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів.
57. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і включають піктограми, що є прозорими, напівпрозорими, пігментованими, флуоресцентними, фосфоресціюючими, металізованими, практично ретровідбиваючими або що відображають оптично мінливий колір, або що сполучають перераховані властивості.
58. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і мають фон, що є прозорим, напівпрозорим, пігментованим, флуоресцентним, фосфоресціюючим, металізованим, практично ретровідбиваючим або що відображає оптично мінливий колір, або що сполучає перераховані властивості.
59. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і включають піктограми, отримані за допомогою друку, мікроструктур, нанесення металізованого покриття, структурованої металізації, структурованої деметалізації або сполучення цих технологічних прийомів.
60. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і сформовані у фотографічній емульсії.
61. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і включають піктограми, сформовані з нефлуоресціюючих пігментів, нефлуоресціюючих фарб, флуоресціюючих пігментів, флуоресціюючих фарб, металу, металевих частинок, намагнічених частинок, матеріалів із сигнатурою ядерного магнітного резонансу, частинок, що випромінюють в оптичному діапазоні, органічних матеріалів світлодіодів, оптично-варіативних матеріалів, матеріалів, що напилюються, матеріалів, що розпилюються, матеріалів, отриманих хімічним осадженням, тонкоплівкових інтерференційних матеріалів, рідкокристалічних полімерів, матеріалів з підвищувальним і/або понижувальним перетворенням оптичної енергії, дихроїчних матеріалів, оптично активних матеріалів, оптично поляризованих матеріалів або їхньої комбінації.
62. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і сформовані шляхом прямої металізації або ламінування.
63. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і сформовані шляхом напилювання, розпилення або хімічного осадження, або з застосуванням процесу хімічного осадження з парової фази.
64. Система за п. 63, яка відрізняється тим, що процес формування включає застосування металевого матеріалу.
65. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і сформовані за допомогою структурованої деметалізації.
66. Система за п. 27, яка відрізняється тим, що відбиваючий шар металізований.
67. Система за будь-яким з пп. 1-6, яка відрізняється тим, що система захищена герметизуючим шаром, причому цей герметизуючий шар наноситься збоку на планарну матрицю безлічі піктограм навпроти планарної матриці фокусуючих елементів і
хоча б частина цього герметизуючого шару є прозорою, напівпрозорою, пофарбованою, пігментованою, непрозорою, металевою, магнітною, оптично мінливою або сполучає у собі ці властивості.
68. Система за п. 67, яка відрізняється тим, що герметизуючий шар включає оптичні ефекти.
69. Система за п. 67 або 68, яка відрізняється тим, що герметизуючий шар підтримує автоматизовані системи виявлення, рахування, відстеження, верифікації або підтвердження справжності грошових знаків, або комбінації таких систем, які базуються на оптичних ефектах, електропровідності, електроємності, виявленні магнітного поля або на комбінації цих властивостей.
70. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система має проміжки між фокусуючими елементами, і ці проміжки можуть бути заповнені матеріалом, який формуватиме меніск малого радіуса, матеріалом, що містить частинки, які розсіюють світло, одним або більше непрозорим матеріалом, що поглинає світло, кольоровим матеріалом або флуоресцентним матеріалом.
71. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ця система включає шар індикації несанкціонованого втручання.
72. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно фону, на якому вони з'являються.
73. Система за будь-яким з пп. 1-6, яка відрізняється тим, що при підсвічуванні системи здається, що штучно збільшене зображення відкидає тінь.
74. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення виглядає розташованим у просторі на площині, що перебуває нижче глибини системи.
75. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення виглядає розташованим у просторі на площині, що перебуває вище системи.

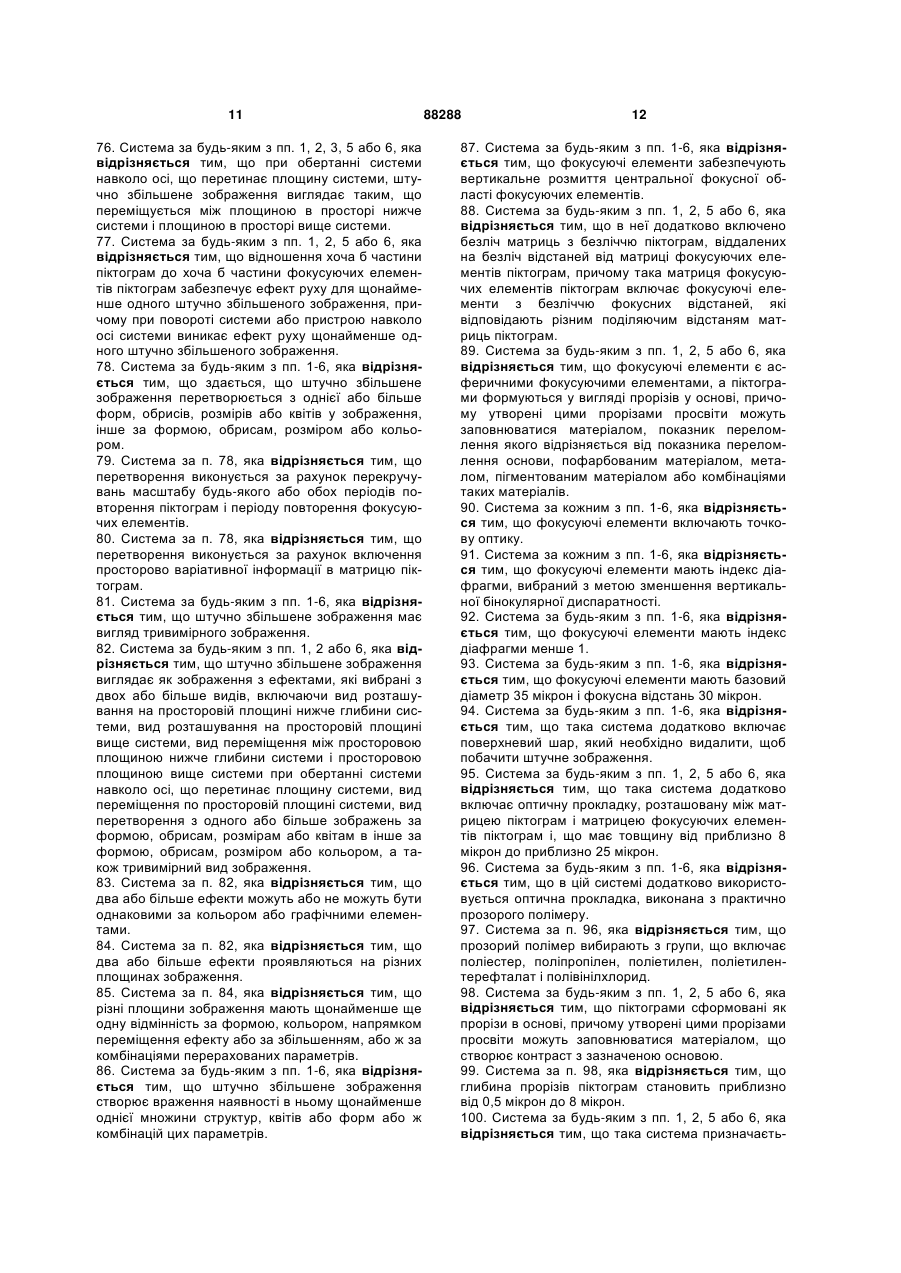

76. Система за будь-яким з пп. 1, 2, 3, 5 або 6, яка відрізняється тим, що при обертанні системи навколо осі, що перетинає площину системи, штучно збільшене зображення виглядає таким, що переміщується між площиною в просторі нижче системи і площиною в просторі вище системи.
77. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що відношення хоча б частини піктограм до хоча б частини фокусуючих елементів піктограм забезпечує ефект руху для щонайменше одного штучно збільшеного зображення, причому при повороті системи або пристрою навколо осі системи виникає ефект руху щонайменше одного штучно збільшеного зображення.
78. Система за будь-яким з пп. 1-6, яка відрізняється тим, що здається, що штучно збільшене зображення перетворюється з однієї або більше форм, обрисів, розмірів або квітів у зображення, інше за формою, обрисам, розміром або кольором.
79. Система за п. 78, яка відрізняється тим, що перетворення виконується за рахунок перекручувань масштабу будь-якого або обох періодів повторення піктограм і періоду повторення фокусуючих елементів.
80. Система за п. 78, яка відрізняється тим, що перетворення виконується за рахунок включення просторово варіативної інформації в матрицю піктограм.
81. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення має вигляд тривимірного зображення.
82. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що штучно збільшене зображення виглядає як зображення з ефектами, які вибрані з двох або більше видів, включаючи вид розташування на просторовій площині нижче глибини системи, вид розташування на просторовій площині вище системи, вид переміщення між просторовою площиною нижче глибини системи і просторовою площиною вище системи при обертанні системи навколо осі, що перетинає площину системи, вид переміщення по просторовій площині системи, вид перетворення з одного або більше зображень за формою, обрисам, розмірам або квітам в інше за формою, обрисам, розміром або кольором, а також тривимірний вид зображення.
83. Система за п. 82, яка відрізняється тим, що два або більше ефекти можуть або не можуть бути однаковими за кольором або графічними елементами.
84. Система за п. 82, яка відрізняється тим, що два або більше ефекти проявляються на різних площинах зображення.
85. Система за п. 84, яка відрізняється тим, що різні площини зображення мають щонайменше ще одну відмінність за формою, кольором, напрямком переміщення ефекту або за збільшенням, або ж за комбінаціями перерахованих параметрів.
86. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення створює враження наявності в ньому щонайменше однієї множини структур, квітів або форм або ж комбінацій цих параметрів.
87. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи забезпечують вертикальне розмиття центральної фокусної області фокусуючих елементів.
88. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що в неї додатково включене безліч матриць з безліччю піктограм, віддалених на безліч відстаней від матриці фокусуючих елементів піктограм, причому така матриця фокусуючих елементів піктограм включає фокусуючі елементи з безліччю фокусних відстаней, які відповідають різним поділяючим відстаням матриць піктограм.
89. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що фокусуючі елементи є асферичними фокусуючими елементами, а піктограми формуються у вигляді прорізів у основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів.
90. Система за кожним з пп. 1-6, яка відрізняється тим, що фокусуючі елементи включають точкову оптику.
91. Система за кожним з пп. 1-6, яка відрізняється тим, що фокусуючі елементи мають індекс діафрагми, вибраний з метою зменшення вертикальної бінокулярної диспаратності.
92. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи мають індекс діафрагми менше 1.
93. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи мають базовий діаметр 35 мікрон і фокусна відстань 30 мікрон.
94. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система додатково включає поверхневий шар, який необхідно видалити, щоб побачити штучне зображення.
95. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що така система додатково включає оптичну прокладку, розташовану між матрицею піктограм і матрицею фокусуючих елементів піктограм і, що має товщину від приблизно 8 мікрон до приблизно 25 мікрон.
96. Система за будь-яким з пп. 1-6, яка відрізняється тим, що в цій системі додатково використовується оптична прокладка, виконана з практично прозорого полімеру.
97. Система за п. 96, яка відрізняється тим, що прозорий полімер вибирають з групи, що включає поліестер, поліпропілен, поліетилен, поліетилентерефталат і полівінілхлорид.
98. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що піктограми сформовані як прорізи в основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, що створює контраст з зазначеною основою.
99. Система за п. 98, яка відрізняється тим, що глибина прорізів піктограм становить приблизно від 0,5 мікрон до 8 мікрон.
100. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що така система призначається для підтвердження дійсності предметів і товарів.
101. Система за п. 100, яка відрізняється тим, що предмет або товар вибирається із групи, що включає документи ідентифікації особистості, документи, що пояснюють права власності на річ або майно, фінансові і оборотні кредитно-грошові документи, конфіденційну і службову інформацію, продукти догляду за здоров'ям, ігрові приналежності, лікарські засоби, матеріали, що охороняються авторським правом, упаковку для харчових продуктів, упаковку для напоїв, а також споживчі товари.
102. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ця система включена до складу пристрою захисту або аутентифікації стосовно до предмета або товару, причому цей предмет або товар вибирається з групи, що включає:
паспорти, посвідчення особи, права водія, візи, свідоцтва про народження, записи актів громадянського стану, бланки реєстрації виборців, виборчі бюлетені, картки соціального страхування, облігації, продовольчі талони, поштові марки і відмітки про сплату податків;
грошові знаки, захисні нитки в паперових грошових знаках, відмінні ознаки в полімерних банкнотах і відмінні ознаки в паперових банкнотах;
правничі документи - засвідчення прав власності та їх передачу, ліцензії, дипломи і сертифікати;
підтверджені банківські чеки, корпоративні чеки, іменні чеки, банківські грошові документи, сертифікати про право власності на акції, дорожні чеки, платіжні доручення, кредитні картки, платіжні картки, банкоматні картки, дисконтні картки, передоплачені телефонні картки і подарункові карти;
субтитри, юридичні документи, інтелектуальна власність, медичні карти/карти стаціонарних хворих, рецептурні бланки/блокноти, а також секретні рецепти;
товари по догляду за одягом і будинком;
косметичні товари;
продукцію для догляду за дітьми і домашнього догляду;
товари для здоров'я;
упаковку харчових продуктів і напоїв;
упаковку бакалійних товарів;
електронне устаткування, деталі і компоненти;
готове плаття, спортивний одяг і взуття;
біотехнологічні лікарські засоби;
деталі і компоненти виробів аерокосмічної промисловості;
деталі і компоненти виробів автомобільної промисловості;
спортивні товари;
тютюнові вироби;
програмне забезпечення;
компакт-диски і DVD;
вибухові речовини;
сувеніри, подарункову упаковку і стрічки;
книги і журнали;
шкільні приналежності і канцелярські товари;
візитні картки;
товаросупроводжувальну документацію і упаковку;
обкладинки для блокнотів;
книжкові обкладинки;
видавничі знаки;
квитки на заходи і транспортне обслуговування;
вироби і пристрої для ігор і ігорного бізнесу;
господарські товари;
покриття для підлоги і стін;
ювелірні вироби і годинники;
сумки і валізи;
предмети мистецтва, колекціонування і пам'ятні речі;
іграшки;
вітрини в магазинах і пунктах продажу; і
вироби, використовувані для маркування і як етикетки, прикладені до марочного товару або документа для аутентифікації або вдосконалення, як маскувальний засіб або для відстеження майна.

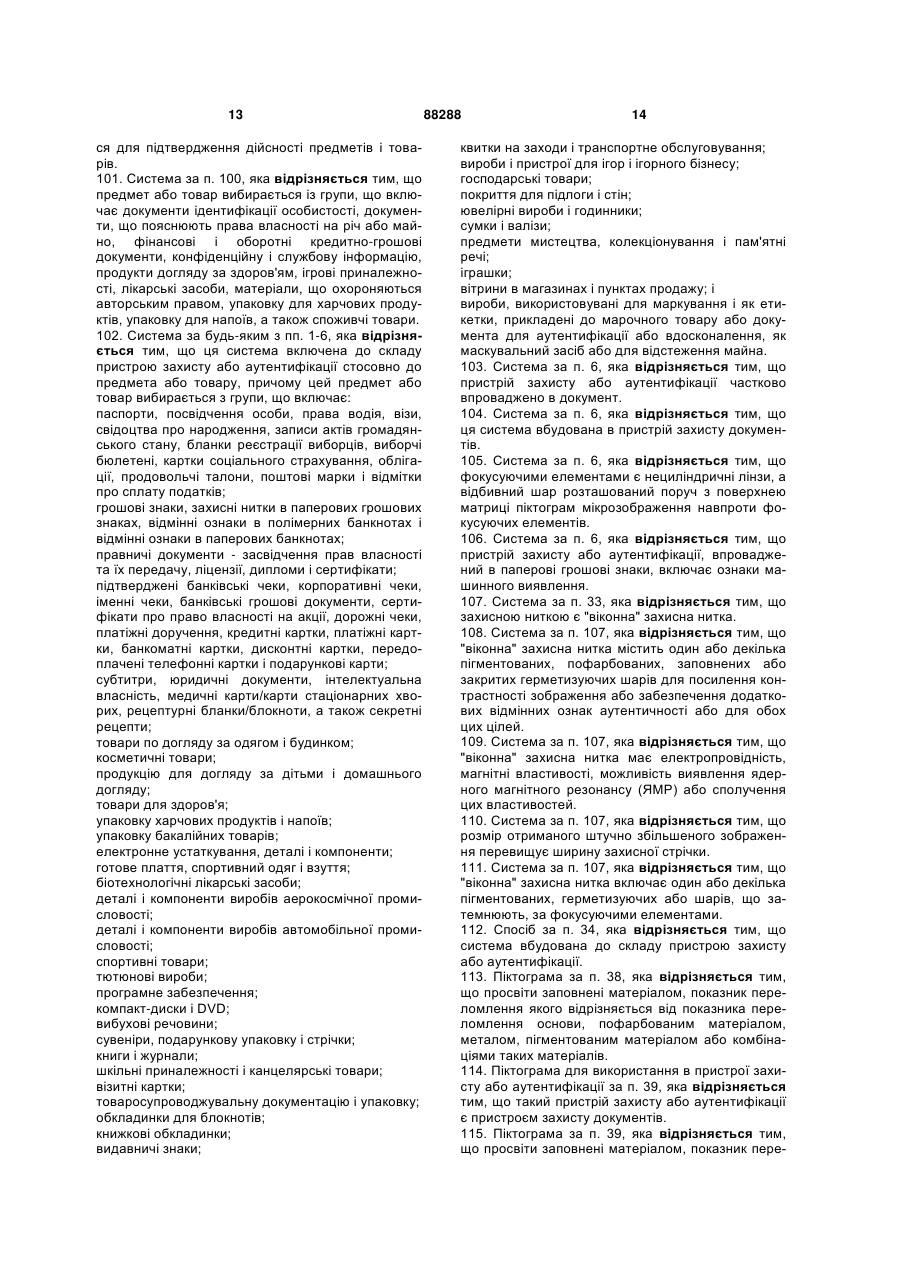

103. Система за п. 6, яка відрізняється тим, що пристрій захисту або аутентифікації частково впроваджено в документ.
104. Система за п. 6, яка відрізняється тим, що ця система вбудована в пристрій захисту документів.
105. Система за п. 6, яка відрізняється тим, що фокусуючими елементами є нециліндричні лінзи, а відбивний шар розташований поруч з поверхнею матриці піктограм мікрозображення навпроти фокусуючих елементів.
106. Система за п. 6, яка відрізняється тим, що пристрій захисту або аутентифікації, впроваджений в паперові грошові знаки, включає ознаки машинного виявлення.
107. Система за п. 33, яка відрізняється тим, що захисною ниткою є "віконна" захисна нитка.
108. Система за п. 107, яка відрізняється тим, що "віконна" захисна нитка містить один або декілька пігментованих, пофарбованих, заповнених або закритих герметизуючих шарів для посилення контрастності зображення або забезпечення додаткових відмінних ознак аутентичності або для обох цих цілей.
109. Система за п. 107, яка відрізняється тим, що "віконна" захисна нитка має електропровідність, магнітні властивості, можливість виявлення ядерного магнітного резонансу (ЯМР) або сполучення цих властивостей.
110. Система за п. 107, яка відрізняється тим, що розмір отриманого штучно збільшеного зображення перевищує ширину захисної стрічки.
111. Система за п. 107, яка відрізняється тим, що "віконна" захисна нитка включає один або декілька пігментованих, герметизуючих або шарів, що затемнюють, за фокусуючими елементами.
112. Спосіб за п. 34, яка відрізняється тим, що система вбудована до складу пристрою захисту або аутентифікації.
113. Піктограма за п. 38, яка відрізняється тим, що просвіти заповнені матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів.
114. Піктограма для використання в пристрої захисту або аутентифікації за п. 39, яка відрізняється тим, що такий пристрій захисту або аутентифікації є пристроєм захисту документів.

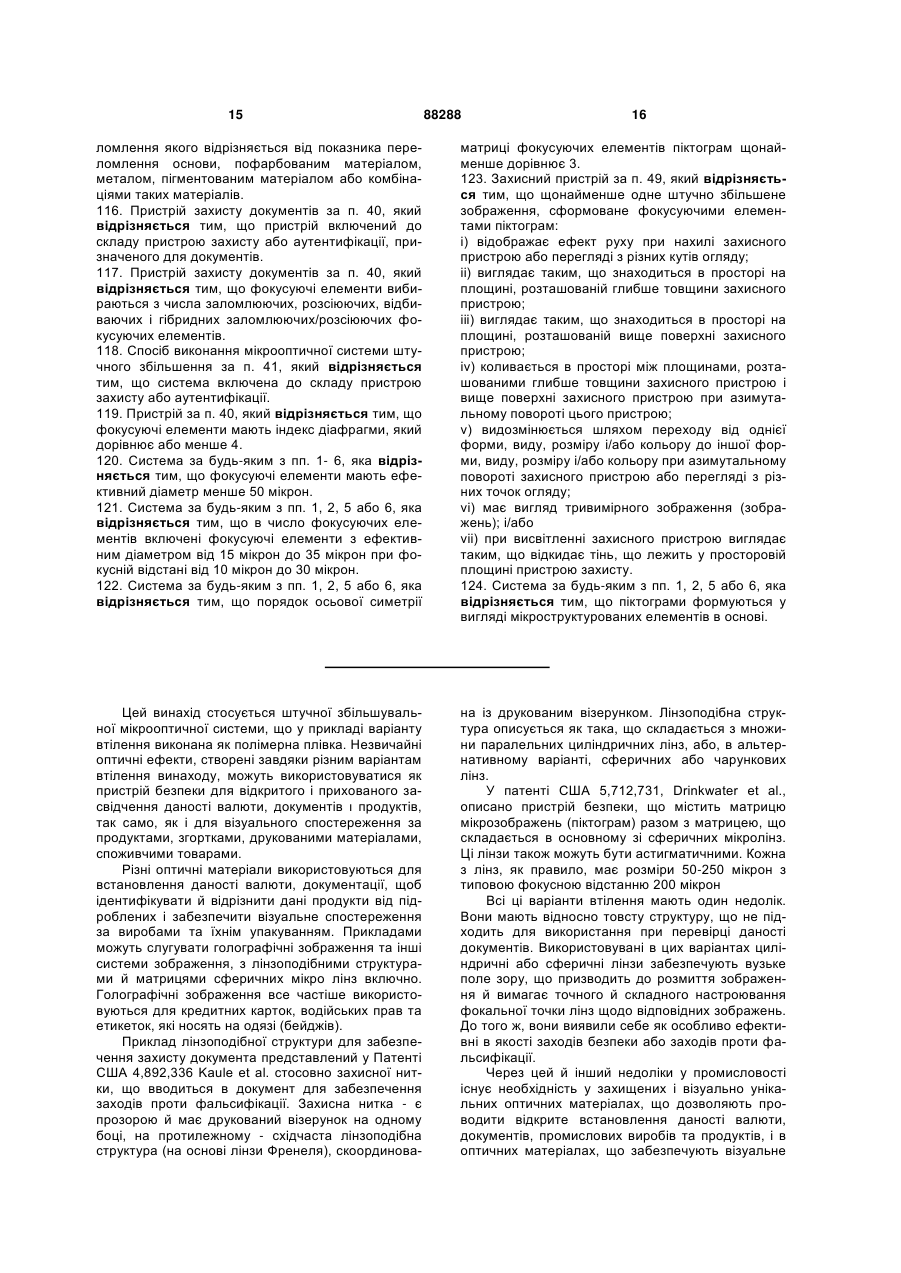

115. Піктограма за п. 39, яка відрізняється тим, що просвіти заповнені матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів.
116. Пристрій захисту документів за п. 40, який відрізняється тим, що пристрій включений до складу пристрою захисту або аутентифікації, призначеного для документів.
117. Пристрій захисту документів за п. 40, який відрізняється тим, що фокусуючі елементи вибираються з числа заломлюючих, розсіюючих, відбиваючих і гібридних заломлюючих/розсіюючих фокусуючих елементів.
118. Спосіб виконання мікрооптичної системи штучного збільшення за п. 41, який відрізняється тим, що система включена до складу пристрою захисту або аутентифікації.
119. Пристрій за п. 40, який відрізняється тим, що фокусуючі елементи мають індекс діафрагми, який дорівнює або менше 4.
120. Система за будь-яким з пп. 1- 6, яка відрізняється тим, що фокусуючі елементи мають ефективний діаметр менше 50 мікрон.
121. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що в число фокусуючих елементів включені фокусуючі елементи з ефективним діаметром від 15 мікрон до 35 мікрон при фокусній відстані від 10 мікрон до 30 мікрон.
122. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що порядок осьової симетрії матриці фокусуючих елементів піктограм щонайменше дорівнює 3.
123. Захисний пристрій за п. 49, який відрізняється тим, що щонайменше одне штучно збільшене зображення, сформоване фокусуючими елементами піктограм:
і) відображає ефект руху при нахилі захисного пристрою або перегляді з різних кутів огляду;
іі) виглядає таким, що знаходиться в просторі на площині, розташованій глибше товщини захисного пристрою;
ііі) виглядає таким, що знаходиться в просторі на площині, розташованій вище поверхні захисного пристрою;
iv) коливається в просторі між площинами, розташованими глибше товщини захисного пристрою і вище поверхні захисного пристрою при азимутальному повороті цього пристрою;
v) видозмінюється шляхом переходу від однієї форми, виду, розміру і/або кольору до іншої форми, виду, розміру і/або кольору при азимутальному повороті захисного пристрою або перегляді з різних точок огляду;
vi) має вигляд тривимірного зображення (зображень); і/або
vii) при висвітленні захисного пристрою виглядає таким, що відкидає тінь, що лежить у просторовій площині пристрою захисту.
124. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що піктограми формуються у вигляді мікроструктурованих елементів в основі.
Текст
1. Мікрооптична система штучного збільшення, що містить: (a) матрицю піктограм; і (b) матрицю фокусуючих елементів фокусування піктограм; причому така матриця фокусуючих елементів піктограм розташована на такій відстані від матриці піктограм, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм; при цьому або система, що включає матрицю піктограм і матрицю фокусуючих елементів піктограм, має товщину менше 50 мікрон, або ефективний діаметр фокусуючих елементів піктограм становить менше 50 мікрон, або дотримуються обидва ці розміри. 2. Мікрооптична система штучного збільшення, що містить: (a) матрицю піктограм; і (b) матрицю фокусуючих елементів піктограм, у число яких входять фокусуючі елементи у вигляді 2 (19) 1 3 7. Система за будь-яким з пп. 1-6, яка відрізняється тим, що в ній використовуються нециліндричні фокусуючі елементи. 8. Система за п. 7, яка відрізняється тим, що як фокусуючі елементи використовують асферичні фокусуючі елементи. 9. Система за будь-яким з пп. 1-6, яка відрізняється тим, що геометрія основ фокусуючих елементів вибирається з групи, що містить круглу основу, істотно круглу основу, шестикутну основу, істотно шестикутну основу, квадратну основу, істотно квадратну основу, трикутну основу, істотно трикутну основу, а також комбінації цих основ. 10. Система за будь-яким з пп. 1-6, яка відрізняється тим, що індекс діафрагми фокусуючих елементів дорівнює або становить менше 4. 11. Система за п. 7, яка відрізняється тим, що індекс діафрагми фокусуючих елементів дорівнює або становить менше 2. 12. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що матриця піктограм, яка в неї входить, має вісь симетрії і період повторення в межах її масиву, а також матриця фокусуючих елементів має вісь симетрії і період повторення в межах її масиву, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів, головним чином, дорівнює 1, а вісь симетрії планарної матриці піктограм і відповідна вісь симетрії планарної матриці фокусуючих елементів ротаційно зміщені одна щодо іншої. 13. Система за п. 12, яка відрізняється тим, що в ній забезпечуються ефекти ортогональнопаралактичного руху. 14. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що матриця піктограм і матриця фокусуючих елементів піктограм мають певний період повторення, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів становить більше 1. 15. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що матриця піктограм і матриця фокусуючих елементів піктограм мають певний період повторення, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів становить менше 1. 16. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що матриця піктограм, яка в неї входить, має вісь симетрії і період повторення в межах її масиву, а також матриця фокусуючих елементів піктограм має вісь симетрії і період повторення в межах її масиву, причому відношення періоду повторення піктограм до періоду повторення фокусуючих елементів є неосесиметричним, тобто це відношення становить менше 1 для однієї осі симетрії і більше 1 для іншої осі симетрії. 17. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ефективний діаметр кожного фокусуючого елемента дорівнює приблизно від 10 до 30 мікрон. 18. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ефективний діаметр кожного фокусуючого елемента становить менше 30 мікрон. 19. Система за будь-яким з пп. 1-6, яка відрізняється тим, що загальна товщина системи становить менше ніж приблизно 45 мікрон. 88288 4 20. Система за будь-яким з пп. 1-6, яка відрізняється тим, що загальна товщина системи становить приблизно від 10 до 40 мікрон. 21. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система включає фокусуючі елементи з фокусною відстанню менш ніж приблизно 40 мікрон. 22. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система включає фокусуючі елементи з фокусною відстанню, рівною приблизно від 10 до менше ніж приблизно 50 мікрон. 23. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що в такій системі передбачається плавне перетворення зображень (або ефект морфінгу), у результаті якого одне штучно збільшене зображення плавно трансформується в інше штучно збільшене зображення. 24. Система за будь-яким з пп. 1-6, яка відрізняється тим, що піктограми, які в неї входять, формуються за допомогою способу друку, вибраного з групи, що включає струминний друк, лазерний друк, високий друк, флексографію, глибокий друк, металографію і друк з термічною сублімацією барвника. 25. Система за будь-яким з пп. 1-6, що містить піктограми, сформовані як прорізи в основі, причому утворені цими прорізами просвіти заповнюються, на вибір, матеріалом, що створює контраст із зазначеною основою в прорізах, розпиленим металевим матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями цих матеріалів. 26. Система за будь-яким з пп. 1-6, яка відрізняється тим, що вона включає безліч шарів піктограм на різних глибинах цієї системи і фокусуючі елементи з різними фокусними відстанями для фокусування на різних глибинах безлічі шарів піктограм у складі системи. 27. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи є нециліндричними лінзами, а відбивний шар розташований поруч з поверхнею матриці піктограм навпроти фокусуючих елементів піктограм. 28. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система містить прозорий матеріал індикації несанкціонованого втручання, розташований поверх фокусуючих елементів. 29. Система за будь-якним з пп. 1, 2, 5 або 6, яка відрізняється тим, що система містить другу матрицю фокусуючих елементів, розташовану з боку матриці піктограм навпроти фокусуючих елементів. 30. Система за п. 29, яка відрізняється тим, що система містить другу матрицю піктограм між двома матрицями фокусуючих елементів. 31. Система за п. 6, що діє як ламінуюча плівка на документі. 32. Система за будь-яким з пп. 1-6, що діє як пристрій захисту або аутентифікації документа, яка відрізняється тим, що документ вибирається з групи, що включає посвідчення особи, кредитні картки, платіжні картки, права водія, фінансові 5 документи, банкноти, банківські чеки і грошові знаки. 33. Система за п. 6, яка відрізняється тим, що така система впроваджена в захисну нитку паперу для виготовлення грошових знаків. 34. Спосіб створення мікрооптичної системи штучного збільшення, що включає наступні кроки: (a) забезпечення наявності матриці піктограм; (b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і (c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм. 35. Спосіб створення пристрою захисту документа, що включає наступні кроки: (a) забезпечення наявності матриці піктограм; і (b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і (с) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм. 36. Спосіб керування оптичними ефектами в мікрооптичній системі штучного збільшення зображення, що охоплює в числі таких оптичних ефектів ефекти руху, збільшення, ефекти просторової глибини або комбінації перерахованих ефектів, і складається з наступних кроків: (a) забезпечення наявності матриці піктограм; і (b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і (c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм. (d) при цьому відношення піктограм до фокусуючих елементів піктограм вибирається з групи, що включає значення менше 1, в основному рівне 1 і більше 1, а також вибір вирівняного або зміщеного положення хоча б частини піктограм і хоча б частини фокусуючих елементів піктограм. 37. Спосіб керування оптичними ефектами в пристрої захисту або аутентифікації, що охоплює в 88288 6 числі таких оптичних ефектів ефекти руху, збільшення, ефекти просторової глибини або комбінації перерахованих ефектів, і складається з наступних кроків: (a) забезпечення наявності матриці піктограм; і (b) забезпечення наявності матриці фокусуючих елементів піктограм, причому товщина системи, у яку входять ця матриця піктограм і матриця фокусуючих елементів піктограм, становить менше 50 мікрон, або фокусуючі елементи піктограм мають ефективний діаметр менше 50 мікрон, або дотримуються обох зазначених обмежень; і (c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб щонайменше частина фокусуючих елементів піктограм формувала хоча б одне штучно збільшене зображення хоча б частини піктограм; (d) при цьому відношення піктограм до фокусуючим елементів піктограм вибирається з групи, що включає значення менше 1, в основному рівне 1 і більше 1, а також вибір вирівняного або зміщеного положення хоча б частини піктограм і хоча б частини фокусуючих елементів піктограм. 38. Піктограма для використання в оптичній системі штучного збільшення, причому оптична система штучного збільшення містить: (a) матрицю піктограм; і (b) матрицю фокусуючих елементів піктограм, при тому, що матриця фокусуючих елементів піктограм розташована стосовно матриці піктограм у такий спосіб і на такій відстані, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм; у число піктограм входять піктограми, сформовані як прорізи в основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, що створює контраст з зазначеною основою. 39. Піктограма для використання в пристрої захисту або аутентифікації, причому пристрій захисту або аутентифікації містить: (a) матрицю піктограм; і (b) матрицю фокусуючих елементів піктограм, при тому, що матриця фокусуючих елементів піктограм розташована стосовно матриці піктограм у такий спосіб і на такій відстані, при якій хоча б частина фокусуючих елементів піктограм формує щонайменше одне штучно збільшене зображення хоча б частини піктограм; у число піктограм входять піктограми, сформовані як прорізи в основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, що створює контраст із зазначеною основою. 40. Пристрій захисту документів, що містить: (а) матрицю піктограм; і (b) матрицю фокусуючих елементів піктограм, причому зазначені фокусуючі елементи піктограм включають багатозонні фокусуючі елементи з багатокутною основою. 41. Спосіб створення мікрооптичної системи штучного збільшення, що включає наступні кроки: (a) забезпечення наявності матриці піктограм; (b) забезпечення наявності матриці фокусуючих елементів піктограм, причому зазначені фокусуючі 7 елементи піктограм включають багатозонні фокусуючі елементи з багатокутною основою; і (c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб хоча б частина фокусуючих елементів піктограм формувала щонайменше одне штучно збільшене зображення хоча б частини піктограм. 42. Спосіб створення пристрою захисту документів, що включає наступні кроки: (а) забезпечення наявності матриці піктограм; і (b) забезпечення наявності матриці фокусуючих елементів піктограм, причому зазначені фокусуючі елементи піктограм включають багатозонні фокусуючі елементи з багатокутною основою; і (c) розташування матриці фокусуючих елементів піктограм стосовно матриці піктограм на відстані, достатній для того, щоб хоча б частина фокусуючих елементів піктограм формувала щонайменше одне штучно збільшене зображення хоча б частини піктограм. 43. Захисна або підтверджуюча дійсність нитка, що включає: (a) одну або більше, на вибір, періодичних матриць мікрозображень або піктограм; і (b) одну або більше, на вибір, періодичних матриць нециліндричних мікрофокусуючих елементів з тим, що в число зазначених мікрофокусуючих елементів входять багатозонні фокусуючі елементи з діаметром основи менше 50 мікронів, причому фокусуючі елементи розташовані на відстані, достатній для того, щоб хоча б частина цих фокусуючих елементів формувала щонайменше одне штучно збільшене зображення хоча б частини мікрозображень або піктограм. 44. Захисна або підтверджуюча дійсність нитка, що включає: (a) матеріал з матрицею мікрозображень або піктограм, включаючи заповнені прорізи, утворені в матеріалі; (b) матрицю нециліндричних, площинних, багатозонних мікрофокусуючих елементів з асферичною або багатогранною основою, розташованих на відстані, достатній для того, щоб хоча б частина фокусуючих елементів формувала щонайменше одне штучно збільшене зображення хоча б частини мікрозображень або піктограм, причому в число зазначених мікрофокусуючих елементів входять багатозонні фокусуючі елементи з діаметром основи в діапазоні приблизно від 20 до 30 мікрон; і (c) пігментований або металевий герметизуючий, або шар, що затемнює, що перекриває матрицю мікрозображень або піктограм. 45. Спосіб створення мікрооптичної системи штучного збільшення, що включає наступні кроки: (a) забезпечення наявності шару матеріалу, що утворює основу; (b) накладення практично просвітчастого або прозорого шару смоли, що твердіє під дією радіації, на верхню і нижню поверхні основи; (c) формування матриці фокусуючих елементів на верхній поверхні і матриці піктограм у формі прорізів на нижній поверхні основи; (d) тужавіння практично просвітчастої або прозорої смоли за допомогою джерела випромінювання; 88288 8 (e) заповнення прорізів матриці піктограм пігментованою смолою або фарбою; (f) видалення надлишку смоли або фарби з нижньої поверхні матриці піктограм; і (g) забезпечення на вибір пігментованого або металевого герметизуючого, або покриття, що затемнює, або шару, що перекриває поверхню матриці піктограм напроти основи. 46. Пристрій захисту або аутентифікації, що містить мікрооптичну систему штучного збільшення, виконану за п. 45. 47. Захисна нитка, що містить мікрооптичну систему штучного збільшення, виконану за п. 45. 48. Захисна нитка, що містить: (a) одну або більше, на вибір, періодичних матриць мікрозображень або піктограм; і (b) одну або більше, на вибір, періодичних матриць нециліндричних мікрофокусуючих елементів з тим, що в число зазначених мікрофокусуючих елементів входять фокусуючі елементи, що є багатозонними елементами з багатогранною основою, причому ці фокусуючі елементи розташовані на відстані, достатній для того, щоб хоча б частина цих фокусуючих елементів формувала щонайменше одне штучно збільшене зображення хоча б частини мікрозображень або піктограм. 49. Пристрій захисту, що містить: (a) матрицю піктограм; і (b) матрицю фокусуючих елементів піктограм, причому зазначена матриця піктограм розташована по відношенню до матриці фокусуючих елементів піктограм на відстані, достатній для того, щоб хоча б частина фокусуючих елементів піктограм формувала щонайменше одне штучно збільшене зображення хоча б частини піктограм, при цьому система, що включає матрицю піктограм і матрицю фокусуючих елементів піктограм, має товщину менше 50 мікрон, або ефективний діаметр фокусуючих елементів піктограм дорівнює менше 50 мікрон, або дотримуються обох цих розмірів. 50. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи вибираються з числа заломлюючих, розсіюючих, відбиваючих і гібридних заломлюючих/розсіюючих фокусуючих елементів. 51. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи є багатозонними фокусуючими елементами з багатокутною основою, що мають полігональну геометрію основ. 52. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що матриця фокусуючих елементів має щонайменше дві практично еквівалентні осі симетрії. 53. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи забезпечують розширене поле огляду по ширині відповідних цим фокусуючим елементам піктограм таким чином, що периферійні кромки відповідних піктограми не випадають з поля зору. 54. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що до складу системи додатково включені одна або більше оптичних прокладок, розташованих між матрицею піктограм і матрицею фокусуючих елементів піктограм. 9 55. Система за будь-яким з пп. 1-6, що включає піктограми, утворені з нанесеного певним чином безбарвного, прозорого, непрозорого, маркувального, кольорового, тонованого або пофарбованого матеріалу. 56. Система за будь-яким з пп. 1-6, що містить піктограми, утворені у вигляді виступів на поверхні основи, причому простір між виступами заповнюються, на вибір, матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів. 57. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і включають піктограми, що є прозорими, напівпрозорими, пігментованими, флуоресцентними, фосфоресціюючими, металізованими, практично ретровідбиваючими або що відображають оптично мінливий колір, або що сполучають перераховані властивості. 58. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і мають фон, що є прозорим, напівпрозорим, пігментованим, флуоресцентним, фосфоресціюючим, металізованим, практично ретровідбиваючим або що відображає оптично мінливий колір, або що сполучає перераховані властивості. 59. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і включають піктограми, отримані за допомогою друку, мікроструктур, нанесення металізованого покриття, структурованої металізації, структурованої деметалізації або сполучення цих технологічних прийомів. 60. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і сформовані у фотографічній емульсії. 61. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і включають піктограми, сформовані з нефлуоресціюючих пігментів, нефлуоресціюючих фарб, флуоресціюючих пігментів, флуоресціюючих фарб, металу, металевих частинок, намагнічених частинок, матеріалів із сигнатурою ядерного магнітного резонансу, частинок, що випромінюють в оптичному діапазоні, органічних матеріалів світлодіодів, оптично-варіативних матеріалів, матеріалів, що напилюються, матеріалів, що розпилюються, матеріалів, отриманих хімічним осадженням, тонкоплівкових інтерференційних матеріалів, рідкокристалічних полімерів, матеріалів з підвищувальним і/або понижувальним перетворенням оптичної енергії, дихроїчних матеріалів, оптично активних матеріалів, оптично поляризованих матеріалів або їхньої комбінації. 62. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і 88288 10 сформовані шляхом прямої металізації або ламінування. 63. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і сформовані шляхом напилювання, розпилення або хімічного осадження, або з застосуванням процесу хімічного осадження з парової фази. 64. Система за п. 63, яка відрізняється тим, що процес формування включає застосування металевого матеріалу. 65. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно їхнього фону і сформовані за допомогою структурованої деметалізації. 66. Система за п. 27, яка відрізняється тим, що відбиваючий шар металізований. 67. Система за будь-яким з пп. 1-6, яка відрізняється тим, що система захищена герметизуючим шаром, причому цей герметизуючий шар наноситься збоку на планарну матрицю безлічі піктограм навпроти планарної матриці фокусуючих елементів і хоча б частина цього герметизуючого шару є прозорою, напівпрозорою, пофарбованою, пігментованою, непрозорою, металевою, магнітною, оптично мінливою або сполучає у собі ці властивості. 68. Система за п. 67, яка відрізняється тим, що герметизуючий шар включає оптичні ефекти. 69. Система за п. 67 або 68, яка відрізняється тим, що герметизуючий шар підтримує автоматизовані системи виявлення, рахування, відстеження, верифікації або підтвердження справжності грошових знаків, або комбінації таких систем, які базуються на оптичних ефектах, електропровідності, електроємності, виявленні магнітного поля або на комбінації цих властивостей. 70. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система має проміжки між фокусуючими елементами, і ці проміжки можуть бути заповнені матеріалом, який формуватиме меніск малого радіуса, матеріалом, що містить частинки, які розсіюють світло, одним або більше непрозорим матеріалом, що поглинає світло, кольоровим матеріалом або флуоресцентним матеріалом. 71. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ця система включає шар індикації несанкціонованого втручання. 72. Система за будь-яким з пп. 1-4 або 6, що включає піктограми, які є або позитивними, або негативними піктограмами стосовно фону, на якому вони з'являються. 73. Система за будь-яким з пп. 1-6, яка відрізняється тим, що при підсвічуванні системи здається, що штучно збільшене зображення відкидає тінь. 74. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення виглядає розташованим у просторі на площині, що перебуває нижче глибини системи. 75. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення виглядає розташованим у просторі на площині, що перебуває вище системи. 11 76. Система за будь-яким з пп. 1, 2, 3, 5 або 6, яка відрізняється тим, що при обертанні системи навколо осі, що перетинає площину системи, штучно збільшене зображення виглядає таким, що переміщується між площиною в просторі нижче системи і площиною в просторі вище системи. 77. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що відношення хоча б частини піктограм до хоча б частини фокусуючих елементів піктограм забезпечує ефект руху для щонайменше одного штучно збільшеного зображення, причому при повороті системи або пристрою навколо осі системи виникає ефект руху щонайменше одного штучно збільшеного зображення. 78. Система за будь-яким з пп. 1-6, яка відрізняється тим, що здається, що штучно збільшене зображення перетворюється з однієї або більше форм, обрисів, розмірів або квітів у зображення, інше за формою, обрисам, розміром або кольором. 79. Система за п. 78, яка відрізняється тим, що перетворення виконується за рахунок перекручувань масштабу будь-якого або обох періодів повторення піктограм і періоду повторення фокусуючих елементів. 80. Система за п. 78, яка відрізняється тим, що перетворення виконується за рахунок включення просторово варіативної інформації в матрицю піктограм. 81. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення має вигляд тривимірного зображення. 82. Система за будь-яким з пп. 1, 2 або 6, яка відрізняється тим, що штучно збільшене зображення виглядає як зображення з ефектами, які вибрані з двох або більше видів, включаючи вид розташування на просторовій площині нижче глибини системи, вид розташування на просторовій площині вище системи, вид переміщення між просторовою площиною нижче глибини системи і просторовою площиною вище системи при обертанні системи навколо осі, що перетинає площину системи, вид переміщення по просторовій площині системи, вид перетворення з одного або більше зображень за формою, обрисам, розмірам або квітам в інше за формою, обрисам, розміром або кольором, а також тривимірний вид зображення. 83. Система за п. 82, яка відрізняється тим, що два або більше ефекти можуть або не можуть бути однаковими за кольором або графічними елементами. 84. Система за п. 82, яка відрізняється тим, що два або більше ефекти проявляються на різних площинах зображення. 85. Система за п. 84, яка відрізняється тим, що різні площини зображення мають щонайменше ще одну відмінність за формою, кольором, напрямком переміщення ефекту або за збільшенням, або ж за комбінаціями перерахованих параметрів. 86. Система за будь-яким з пп. 1-6, яка відрізняється тим, що штучно збільшене зображення створює враження наявності в ньому щонайменше однієї множини структур, квітів або форм або ж комбінацій цих параметрів. 88288 12 87. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи забезпечують вертикальне розмиття центральної фокусної області фокусуючих елементів. 88. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що в неї додатково включено безліч матриць з безліччю піктограм, віддалених на безліч відстаней від матриці фокусуючих елементів піктограм, причому така матриця фокусуючих елементів піктограм включає фокусуючі елементи з безліччю фокусних відстаней, які відповідають різним поділяючим відстаням матриць піктограм. 89. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що фокусуючі елементи є асферичними фокусуючими елементами, а піктограми формуються у вигляді прорізів у основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів. 90. Система за кожним з пп. 1-6, яка відрізняється тим, що фокусуючі елементи включають точкову оптику. 91. Система за кожним з пп. 1-6, яка відрізняється тим, що фокусуючі елементи мають індекс діафрагми, вибраний з метою зменшення вертикальної бінокулярної диспаратності. 92. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи мають індекс діафрагми менше 1. 93. Система за будь-яким з пп. 1-6, яка відрізняється тим, що фокусуючі елементи мають базовий діаметр 35 мікрон і фокусна відстань 30 мікрон. 94. Система за будь-яким з пп. 1-6, яка відрізняється тим, що така система додатково включає поверхневий шар, який необхідно видалити, щоб побачити штучне зображення. 95. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що така система додатково включає оптичну прокладку, розташовану між матрицею піктограм і матрицею фокусуючих елементів піктограм і, що має товщину від приблизно 8 мікрон до приблизно 25 мікрон. 96. Система за будь-яким з пп. 1-6, яка відрізняється тим, що в цій системі додатково використовується оптична прокладка, виконана з практично прозорого полімеру. 97. Система за п. 96, яка відрізняється тим, що прозорий полімер вибирають з групи, що включає поліестер, поліпропілен, поліетилен, поліетилентерефталат і полівінілхлорид. 98. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що піктограми сформовані як прорізи в основі, причому утворені цими прорізами просвіти можуть заповнюватися матеріалом, що створює контраст з зазначеною основою. 99. Система за п. 98, яка відрізняється тим, що глибина прорізів піктограм становить приблизно від 0,5 мікрон до 8 мікрон. 100. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що така система призначаєть 13 ся для підтвердження дійсності предметів і товарів. 101. Система за п. 100, яка відрізняється тим, що предмет або товар вибирається із групи, що включає документи ідентифікації особистості, документи, що пояснюють права власності на річ або майно, фінансові і оборотні кредитно-грошові документи, конфіденційну і службову інформацію, продукти догляду за здоров'ям, ігрові приналежності, лікарські засоби, матеріали, що охороняються авторським правом, упаковку для харчових продуктів, упаковку для напоїв, а також споживчі товари. 102. Система за будь-яким з пп. 1-6, яка відрізняється тим, що ця система включена до складу пристрою захисту або аутентифікації стосовно до предмета або товару, причому цей предмет або товар вибирається з групи, що включає: паспорти, посвідчення особи, права водія, візи, свідоцтва про народження, записи актів громадянського стану, бланки реєстрації виборців, виборчі бюлетені, картки соціального страхування, облігації, продовольчі талони, поштові марки і відмітки про сплату податків; грошові знаки, захисні нитки в паперових грошових знаках, відмінні ознаки в полімерних банкнотах і відмінні ознаки в паперових банкнотах; правничі документи - засвідчення прав власності та їх передачу, ліцензії, дипломи і сертифікати; підтверджені банківські чеки, корпоративні чеки, іменні чеки, банківські грошові документи, сертифікати про право власності на акції, дорожні чеки, платіжні доручення, кредитні картки, платіжні картки, банкоматні картки, дисконтні картки, передоплачені телефонні картки і подарункові карти; субтитри, юридичні документи, інтелектуальна власність, медичні карти/карти стаціонарних хворих, рецептурні бланки/блокноти, а також секретні рецепти; товари по догляду за одягом і будинком; косметичні товари; продукцію для догляду за дітьми і домашнього догляду; товари для здоров'я; упаковку харчових продуктів і напоїв; упаковку бакалійних товарів; електронне устаткування, деталі і компоненти; готове плаття, спортивний одяг і взуття; біотехнологічні лікарські засоби; деталі і компоненти виробів аерокосмічної промисловості; деталі і компоненти виробів автомобільної промисловості; спортивні товари; тютюнові вироби; програмне забезпечення; компакт-диски і DVD; вибухові речовини; сувеніри, подарункову упаковку і стрічки; книги і журнали; шкільні приналежності і канцелярські товари; візитні картки; товаросупроводжувальну документацію і упаковку; обкладинки для блокнотів; книжкові обкладинки; видавничі знаки; 88288 14 квитки на заходи і транспортне обслуговування; вироби і пристрої для ігор і ігорного бізнесу; господарські товари; покриття для підлоги і стін; ювелірні вироби і годинники; сумки і валізи; предмети мистецтва, колекціонування і пам'ятні речі; іграшки; вітрини в магазинах і пунктах продажу; і вироби, використовувані для маркування і як етикетки, прикладені до марочного товару або документа для аутентифікації або вдосконалення, як маскувальний засіб або для відстеження майна. 103. Система за п. 6, яка відрізняється тим, що пристрій захисту або аутентифікації частково впроваджено в документ. 104. Система за п. 6, яка відрізняється тим, що ця система вбудована в пристрій захисту документів. 105. Система за п. 6, яка відрізняється тим, що фокусуючими елементами є нециліндричні лінзи, а відбивний шар розташований поруч з поверхнею матриці піктограм мікрозображення навпроти фокусуючих елементів. 106. Система за п. 6, яка відрізняється тим, що пристрій захисту або аутентифікації, впроваджений в паперові грошові знаки, включає ознаки машинного виявлення. 107. Система за п. 33, яка відрізняється тим, що захисною ниткою є "віконна" захисна нитка. 108. Система за п. 107, яка відрізняється тим, що "віконна" захисна нитка містить один або декілька пігментованих, пофарбованих, заповнених або закритих герметизуючих шарів для посилення контрастності зображення або забезпечення додаткових відмінних ознак аутентичності або для обох цих цілей. 109. Система за п. 107, яка відрізняється тим, що "віконна" захисна нитка має електропровідність, магнітні властивості, можливість виявлення ядерного магнітного резонансу (ЯМР) або сполучення цих властивостей. 110. Система за п. 107, яка відрізняється тим, що розмір отриманого штучно збільшеного зображення перевищує ширину захисної стрічки. 111. Система за п. 107, яка відрізняється тим, що "віконна" захисна нитка включає один або декілька пігментованих, герметизуючих або шарів, що затемнюють, за фокусуючими елементами. 112. Спосіб за п. 34, яка відрізняється тим, що система вбудована до складу пристрою захисту або аутентифікації. 113. Піктограма за п. 38, яка відрізняється тим, що просвіти заповнені матеріалом, показник переломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів. 114. Піктограма для використання в пристрої захисту або аутентифікації за п. 39, яка відрізняється тим, що такий пристрій захисту або аутентифікації є пристроєм захисту документів. 115. Піктограма за п. 39, яка відрізняється тим, що просвіти заповнені матеріалом, показник пере 15 88288 16 ломлення якого відрізняється від показника переломлення основи, пофарбованим матеріалом, металом, пігментованим матеріалом або комбінаціями таких матеріалів. 116. Пристрій захисту документів за п. 40, який відрізняється тим, що пристрій включений до складу пристрою захисту або аутентифікації, призначеного для документів. 117. Пристрій захисту документів за п. 40, який відрізняється тим, що фокусуючі елементи вибираються з числа заломлюючих, розсіюючих, відбиваючих і гібридних заломлюючих/розсіюючих фокусуючих елементів. 118. Спосіб виконання мікрооптичної системи штучного збільшення за п. 41, який відрізняється тим, що система включена до складу пристрою захисту або аутентифікації. 119. Пристрій за п. 40, який відрізняється тим, що фокусуючі елементи мають індекс діафрагми, який дорівнює або менше 4. 120. Система за будь-яким з пп. 1- 6, яка відрізняється тим, що фокусуючі елементи мають ефективний діаметр менше 50 мікрон. 121. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що в число фокусуючих елементів включені фокусуючі елементи з ефективним діаметром від 15 мікрон до 35 мікрон при фокусній відстані від 10 мікрон до 30 мікрон. 122. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що порядок осьової симетрії матриці фокусуючих елементів піктограм щонайменше дорівнює 3. 123. Захисний пристрій за п. 49, який відрізняється тим, що щонайменше одне штучно збільшене зображення, сформоване фокусуючими елементами піктограм: і) відображає ефект руху при нахилі захисного пристрою або перегляді з різних кутів огляду; іі) виглядає таким, що знаходиться в просторі на площині, розташованій глибше товщини захисного пристрою; ііі) виглядає таким, що знаходиться в просторі на площині, розташованій вище поверхні захисного пристрою; iv) коливається в просторі між площинами, розташованими глибше товщини захисного пристрою і вище поверхні захисного пристрою при азимутальному повороті цього пристрою; v) видозмінюється шляхом переходу від однієї форми, виду, розміру і/або кольору до іншої форми, виду, розміру і/або кольору при азимутальному повороті захисного пристрою або перегляді з різних точок огляду; vi) має вигляд тривимірного зображення (зображень); і/або vii) при висвітленні захисного пристрою виглядає таким, що відкидає тінь, що лежить у просторовій площині пристрою захисту. 124. Система за будь-яким з пп. 1, 2, 5 або 6, яка відрізняється тим, що піктограми формуються у вигляді мікроструктурованих елементів в основі. Цей винахід стосується штучної збільшувальної мікрооптичної системи, що у прикладі варіанту втілення виконана як полімерна плівка. Незвичайні оптичні ефекти, створені завдяки різним варіантам втілення винаходу, можуть використовуватися як пристрій безпеки для відкритого і прихованого засвідчення даності валюти, документів ι продуктів, так само, як і для візуального спостереження за продуктами, згортками, друкованими матеріалами, споживчими товарами. Різні оптичні матеріали використовуються для встановлення даності валюти, документації, щоб ідентифікувати й відрізнити дані продукти від підроблених і забезпечити візуальне спостереження за виробами та їхнім упакуванням. Прикладами можуть слугувати голографічні зображення та інші системи зображення, з лінзоподібними структурами й матрицями сферичних мікро лінз включно. Голографічні зображення все частіше використовуються для кредитних карток, водійських прав та етикеток, які носять на одязі (бейджів). Приклад лінзоподібної структури для забезпечення захисту документа представлений у Патенті США 4,892,336 Kaule et al. стосовно захисної нитки, що вводиться в документ для забезпечення заходів проти фальсифікації. Захисна нитка - є прозорою й має друкований візерунок на одному боці, на протилежному - східчаста лінзоподібна структура (на основі лінзи Френеля), скоординова на із друкованим візерунком. Лінзоподібна структура описується як така, що складається з множини паралельних циліндричних лінз, або, в альтернативному варіанті, сферичних або чарункових лінз. У патенті США 5,712,731, Drinkwater et al., описано пристрій безпеки, що містить матрицю мікрозображень (піктограм) разом з матрицею, що складається в основному зі сферичних мікролінз. Ці лінзи також можуть бути астигматичними. Кожна з лінз, як правило, має розміри 50-250 мікрон з типовою фокусною відстанню 200 мікрон Всі ці варіанти втілення мають один недолік. Вони мають відносно товсту структуру, що не підходить для використання при перевірці даності документів. Використовувані в цих варіантах циліндричні або сферичні лінзи забезпечують вузьке поле зору, що призводить до розмиття зображення й вимагає точного й складного настроювання фокальної точки лінз щодо відповідних зображень. До того ж, вони виявили себе як особливо ефективні в якості заходів безпеки або заходів проти фальсифікації. Через цей й інший недоліки у промисловості існує необхідність у захищених і візуально унікальних оптичних матеріалах, що дозволяють проводити відкрите встановлення даності валюти, документів, промислових виробів та продуктів, і в оптичних матеріалах, що забезпечують візуальне 17 збільшення промислових виробів, продуктів й упакування. Даний опис стосується плівкового матеріалу, що використовує звичайну двомірну матрицю нециліндричних лінз для збільшення мікрозображень, називаних тут піктограмами або іконками (графічними образами), і формування штучно збільшеного зображення завдяки спільні роботі множини індивідуальних лінзових систем зображення або піктограмних систем зображення. Штучно збільшені зображення й фон, що їх оточує, можуть бути або безбарвними, або кольоровими, і або фон, або зображення, або й те й інше разом, можуть бути прозорими, що просвічуються, пігментованими, флуоресціюючими, фосфоресціюючими, відображати оптично різні кольори, металізованими або мати сильні відбиваючі властивості. Матеріал, що відображає кольорові зображення на прозорому або пофарбованому фоні, особливо підходить для комбінованого використання з відповідною друкованою інформацією. Коли фрагмент такого матеріалу накладається на друковану інформацію, то надрукована інформація й зображення видно одночасно, у просторовому або динамічному зв'язку одне з одним. Матеріали такого роду також можуть підкладатися під друковану інформацію, тобто мати печатку, нанесену на верхню поверхню (лінзу) даного матеріалу. Як альтернатива, матеріал, що відображає кольорові зображення (будь-яких кольорів, білий і чорний включно) на напівпрозорому або в значній мірі непрозорому фоні будь-яких кольорів, особливо підходить для автономного використання або з нанесеною на нього друкованою інформацією, а не в комбінації з розташованою нижче друкованою інформацією. Досягнуті розміри штучного збільшення можуть регулюватися завдяки вибору різних факторів, включаючи кут нахилу між осями симетрії лінз й осями симетрії матриці піктограм. Стандартні періодичні матриці мають осі симетрії, що визначають лінії, які структура могла відбити в простір без зміни базової геометрії самої структури і яких, для ідеальної матриці, існує нескінченна кількість. Квадратна матриця, наприклад, може відбиватися навколо будь-якої діагоналі або квадрата без зміни відповідної орієнтації матриці: якщо сторони квадратів вирівняні відповідно до осей х і у у площині, тоді ці сторони також будуть сполучені із цими самими осями після відбиття, беручи до уваги те, що всі сторони є ідентичними й нерозрізненними. Замість дзеркального відбиття квадратної матриці, матриця може бути повернута на кут, що дорівнює куту між осями симетрії однакового типу. У випадку квадратної матриці матриця може бути повернута на кут 90 градусів між діагоналями, щоб одержати орієнтацію матриці, що не відрізняється від оригінальної матриці. Аналогічно наведеному вище, матриця правильних шестикутників може відбиватися або повертатися навколо осей симетрії, включаючи «діагоналі» шестикутників (лінії, що з'єднують протилежні вершини) або «серединні дільники» (лінії, що з'єднують центральні точки протилежних поверхонь шестикутника). Кут між 88288 18 осями симетрії обох типів, що дорівнює 60 градусам, призводить до орієнтації матриці, яка не відрізняється від оригінальної орієнтації. Якщо матриця лінз і матриця піктограм спочатку погоджені з їхнім площинним розмірами, що визначають їхню відповідну площину х-у, одна з осей симетрії вибирається для подання осі х у першій матриці, відповідний тип осі симетрії (наприклад, діагональна вісь симетрії) вибирається для подання осі х у другій матриці, із двома матрицями, розділеними, по суті, рівномірною відстанню в напрямку осі z, тоді в цьому випадку матриці мають нульовий кут нахилу, якщо осі χ матриці здаються паралельними одна одній і якщо матриця проглядається з напрямку осі z. У випадку шестикутних матриць поворот матриці на кут 60 градусів або багаторазовий поворот на кут 60 градусів знову вирівнює матрицю, тобто не існує кута нахилу, як й у випадку відсутності нахилу при повороті матриці на 90 градусів, або багаторазового повороту на кут 90 градусів у випадку із квадратною матрицею. Будь-які кутові розбіжності між осями х, що відрізняються від цих «поворотів з нульовим кутом нахилу», називаються кутами нахилу. Малий кут нахилу, наприклад 0,06 градуса, може створити значне збільшення, більш ніж в 1000 разів, а великий кут нахилу, наприклад 20 градусів, створює значно менше збільшення, потенційно в 1 раз. Інші фактори, такі як відносні масштаби двох матриць і фокусна відстань лінз, можуть впливати як на ступінь штучного збільшення зображення, так і на ступінь його повороту, ортопаралактичний рух й очевидну просторову глибину. Існує безліч виразних візуальних ефектів, які можна одержати завдяки існуючому матеріалу (далі «Unison» для матеріалу загалом, або по назвах «Unison Motion», «Unison Deep», «Unison SuperDeep», «Unison Float», «Unison SuperFloat», «Unison Levitate», «Unison Morph» й «Unison 3-D» для матеріалу Unison, що викликає ці ефекти), або його різним варіантам виконання, що викликають кожен зі згаданих вище ефектів, загалом описуваних у такий спосіб: Unison Motion являє собою ефект, що показує ортопаралактичний рух (ОРМ): коли матеріал нахилений, то зображення рухаються в напрямку нахилу, перпендикулярно очікуваному при нормальному паралаксі напрямку. Unison Deep й Unison SuperDeep представляють зображення, що лежать у просторовій площині, як правило, глибшій за саму товщину матеріалу. Unison Float й Unison SuperFloat представляють зображення, що лежать у просторовій площині, яка знаходиться вище поверхні матеріалу на певній відстані; і Unison Levitate являє собою зображення, що перетворюється від Unison Deep або Unison SuperDeep до Unison Float або Unison SuperFloat, по мірі повороту матеріалу на даний кут (тобто 90 градусів), і навпаки, по мірі повороту матеріалу на той же кут. Unison Morph являє собою зображення, що міняють форму, вид, розмір у міру повороту матеріалу або розгляду його під різними кутами зору. Unison 3-D являє собою зображення, що показують більшу тривимірну структуру, наприклад, зображення 19 особи. Численні ефекти Unison, можуть поєднуватися в одній плівці, наприклад у плівці, що містить численні площини зображення Unison Motion, які можуть відрізнятися за формою, кольорами, напрямком руху і збільшенням. Інша плівка може містити площину зображення Unison Deep і площину зображення Unison Deep, у той же час, як інша плівка, може бути сконструйована для об'єднання рівнів «Unison Motion», «Unison Deep», «Unison Float», у тому самому кольорі або в декількох кольорах тих зображень, що мають однакові або різні графічні елементи. Кольори, дизайн графіки, оптичні ефекти, збільшення й інші візуальні елементи численних площин зображення є в значній мірі незалежними; з деякими винятками, площини даних візуальних елементів можуть поєднуватися в довільному порядку. Для багатьох варіантів застосування в сфері захисту валюти, документів і продуктів бажано мати загальну товщину плівки менше 50 мікрон (також позначуваного в даному документі як μ або um (мкм)), наприклад, менше 45 мікрон, і у наступних прикладах у діапазоні від 10 до 40 мікрон. Цього, наприклад, можна досягти завдяки використанню фокусуючих елементів з ефективним базовим діаметром менш 50 мікрон, і в наступних прикладах менш 30 мікрон, і далі в діапазоні від 10 до 30 мікрон. Як наступний приклад можна використати фокусуючий елемент із фокусною відстанню менш 40 мікрон, далі з фокусною відстанню в діапазоні від 10 до 30 мікрон. В особливому прикладі може використовуватися фокусуючий елемент із ефективним базовим діаметром менш 35 мікрон і з фокусною відстанню 30 мікрон. Як альтернатива, гібридний заломлюючий/дифракційний варіант втілення, може бути реалізований при товщині 8 мікрон. Таким чином, плівка в значній мірі захищена від підробки через її складну багатошарову структуру й через її високі характеристики в області форматного співвідношення, що не піддається відтворенню з використанням широко доступних виробничих систем. Таким чином, ця система створює мікрооптичну систему, в основному у вигляді полімерної плівки, що має товщину, яка при розгляді неозброєним оком у відбитому або переданому світлі надає одне або більше зображень, які: і. показують ортопаралактичний рух («Unison Motion»); іі. у просторовій площині здаються глибшими за товщину самої полімерної плівки («Unison Deep» й «Unison SuperDeep»); ііі. здаються такими, що лежать у просторовій площині, над поверхнею полімерної плівки («Unison Float» й «Unison SuperFloat»); iv. перетворюються між просторовою площиною, що глибша за товщину самої полімерної плівки, і просторовою площиною над поверхнею полімерної плівки при азимутальному повороті плівки («Unison Levitate»); ν. трансформуються з однієї форми, виду, розміру, кольору (або деякої комбінації цих властивостей) - в іншу форму, вид, розмір, кольори (або 88288 20 деяку комбінацію цих властивостей) («Unison Morph»); і/або vi. здаються реалістично тривимірними («Unison 3-D»). Більш конкретно, у даному описі представлена мікрооптична система штучного збільшення й спосіб виконання штучного збільшення, що містить: (а) одну або більше оптичних прокладок; (б) мікрозображення, що складається з періодичної планарної (плоскої) матриці множини піктограм, з віссю симетрії, яка знаходиться поруч щонайменше з однією з її планарних осей симетрії, і розташована на або слідом за оптичною прокладкою; і (в) періодичну планарну (плоску) матрицю фокусуючих елементів піктограм, з віссю симетрії, що знаходиться поруч щонайменше з однією з її планарних осей симетрії, і ця вісь симетрії є тією самою віссю симетрії, як і у випадку із планарною матрицею піктограм (мікрозображень), і кожен фокусуючий елемент є або багатозонним фокусуючим елементом з багатокутною основою, тобто лінзою, і забезпечує розширене поле зору по ширині відповідної піктограми таким чином, що периферійні краї відповідної піктограми не випадають із поля зору, або асферичним фокусуючим елементом з ефективним діаметром менше 50 мікрон. Ця система може включати один або більше вищезгаданих ефектів. Надається спосіб для вибіркового включення вищезгаданих ефектів у систему. У даному описі далі представлено пристрій захисту, що підходить для принаймні часткового введення в або на, або для використання на, або разом з документом, для якого необхідний захист, етикеткою, відривною стрічкою, пристроєм індикації несанкціонованого втручання, опечатувальним пристроєм, або іншого визначення даності захищеного пристрою або засобу, що містить мінімум одну мікрооптичну систему, як визначено вище. Конкретніше, у цьому описі представлкено засіб захисту документа й спосіб виконання захисту, що містить: (а) одну або більше оптичних прокладок; (б) мікрозображення, що складається з періодичної планарної (плоскої) матриці множини піктограм, з віссю симетрії, що знаходиться поруч щонайменше з однією з її пленарних осей симетрії, і розташована на або слідом за оптичною прокладкою; і (в) періодичну планарну (плоску) матрицю фокусуючих елементів піктограм, з віссю симетрії, що знаходиться поруч щонайменше з однією з її пленарних осей симетрії, і дана вісь симетрії є тією самою віссю симетрії, як й у випадку із планарною матрицею піктограм (мікрозображень), і кожен фокусуючий елемент є або багатозонним фокусуючим елементом з багатокутною основою, тобто лінзою, і забезпечує розширене поле зору по ширині відповідної піктограми таким чином, що периферійні краї відповідної піктограми не випадають із поля зору, або асферичним фокусуючим елементом з ефективним діаметром менш 50 мікрон. Додатково, у цьому описі представлено пристрій або засіб візуального збільшення, що містить 21 у собі мінімум одну мікрооптичну систему, що має описану вище дію, для візуального збільшення покриття, захисного шару, документів, друкованих матеріалів, вироблених товарів, упакування, штрих - кодів, публікацій, рекламних гасел, спортивних товарів, фінансових документів і платіжних карток та інших товарів. Також представлено документ або етикетку безпеки, що мають мінімум один засіб захисту, описаний вище, щонайменше частково введений в даний документ або етикетку, або змонтований на ньому/ній. Інші характеристики й переваги даного опису будуть очевидні для звичайних користувачів з наступного детального опису й відповідних Фігур. Інші системи, засоби, способи, характеристики й переваги стануть очевидними для досвідчених фахівців при вивченні наступних Фігур і детального опису. Всі такі додаткові системи, засоби, способи, характеристики й переваги навмисно включені до даного опису і захищені доданою Формулою винаходу. Якщо тільки не визначено інакше, всі використані тут наукові й технічні терміни мають загальноприйнятне значення сенс для звичайних фахівців в галузі, до якої належить даний винахід. Всі публікації, патентні заявки, патенти й інші посилання, наведені тут, включені в їх повному обсязі. У випадку непорозумінь слід звернутися до даної специфікації, що включає наведені визначення. Додатково, матеріали, способи і приклади є тільки ілюстративними, і не слід обмежуватися тільки ними. Багато аспектів опису розуміються краще при посиланнях на Фігури. Компоненти даних Фігур не обов'язково мають реальний масштаб, а просто ясно ілюструють принципи даного винаходу. Більше того, у Фігурах номери посилань позначають відповідні частини в кількох видах. Фіг.1а є поперечним перерізом мікрооптичної системи, яка є одним з варіантів реалізації або втілення даного винаходу, що забезпечує ортопаралактичний рух зображень системи. Фіг.1б є ізометричним видом у розрізі варіанту втілення на Фіг.1а. Фіг.2а описує ефект ортопаралактичного руху штучного зображення варіанта втілення відповідно до Фіг.1а-1б. Фіг.2б-в демонструють візуальні ефекти Deep й Float варіантів втілень даної системи. Фіг.2г-д демонструють візуальні ефекти, отримані завдяки обертанню Levitate варіанта втілення даної системи. Фіг.3а-і є горизонтальними проекціями, що демонструють різні варіанти втілення, з коефіцієнтами заповнення різних структур даної системи симетричних двовимірних лінзових матриць. Фіг.4 є графіком, що демонструє різні комбінації ефектів Deep, Unison Float й Levitate втілень, створених завдяки варіаціям співвідношення період елемента/період лінзи. Фіг.5а-в є горизонтальними проекціями, що демонструють, як штучне збільшення піктограм (мікрозображень) може контролюватися завдяки змінам відповідного кута між осями лінзової матриці й матриці піктограм даної системи. 88288 22 Фіг.6а-в є горизонтальними проекціями, що демонструють варіант втілення ефекту трансформації штучно збільшених зображень даної системи. Фіг.7а-в є поперечними перерізами, що демонструють різні варіанти втілення рівня піктограм даного винаходу. Фіг.8а-б є горизонтальними проекціями, що демонструють і «позитивне», і «негативне» втілення елементів піктограми. Фіг.9 є поперечним перерізом, що демонструє варіант втілення багаторівневого матеріалу для створення областей штучно збільшеного зображення, що мають різні властивості. Фіг.10 є поперечним перерізом, що демонструє інший варіант втілення багаторівневого матеріалу для створення областей штучно збільшеного зображення, що мають різні властивості. Фіг.11а-б є поперечними перерізами, що демонструють відбивний оптичний варіант втілення й варіант втілення оптики із точковою апертурою даної системи. Фіг.12а-б є поперечними перерізами, що дозволяють зрівняти структури втілення всезаломлюючого матеріалу із втіленням гібридного заломлюючого/дифракційного матеріалу. Фіг.13 є поперечним перерізом, що демонструє так званий «відшарувати-щоб-показати» варіант втілення індикації перекручування (або фальсифікації, або несанкціонованого доступу). Фіг.14 є поперечним перерізом, що демонструє так званий «від шару вати-щоб-змінити» варіант втілення індикації несанкціонованого доступу або перекручування. Фіг.15а-г є поперечними перерізами, що демонструють різні варіанти втілення двосторонніх систем. Фіг.16а-і є поперечними перерізами й відповідними горизонтальними проекціями, що демонструють три різних способи створення напівтонових або тонових картин елементів піктограм і наступних штучно збільшених зображень даної системи. Фіг.17а-г є поперечними перерізами, що демонструють використання даної системи разом із друкованою інформацією. Фіг.16а-і є поперечними перерізами, що демонструють використання даної системи разом з, або введеної в різні підкладки (або підшари) і в комбінації із друкованою інформацією. Фіг.19а-б є поперечними перерізами для порівняння фокусного поля огляду сферичної лінзи з фокусним полем огляду асферичної лінзи із плоским полем, коли кожна з них введується в дану систему. Фіг.20а-в є поперечними перерізами, що демонструють дві практичні переваги використання товстого шару піктограми в даній системі. Фіг.21 є горизонтальною проекцією, що являє собою варіант застосування даної системи у валюті в якості «віконної» захисної нитки. Фіг.22 є варіантом втілення ортопаралактичного руху даної системи зображень, об'єднаного з «віконною» захисною ниткою. 23 Фіг.23 показує обробку півтонів штучного зображення даної системи. Фіг.24а показує використання даної системи для створення об'єднаних штучних зображень, менших за розміром, ніж найменша характеристика або ознака індивідуального штучного зображення. Фіг.24б показує використання даної системи для створення вузьких пробілів між елементами піктограми. Фіг.25 показує введення схованої та прихованої інформації в піктограми даної системи.· Фіг.26 показує створення повністю тривимірних зображень за допомогою даної системи. Фіг.27 являє собою спосіб конструювання піктограм для тривимірного варіанту втілення, як на Фіг.26. Фіг.28 являє собою піктограму як результат способу, продемонстрованого на Фіг.27. Фіг.29 показує, як продемонстрований на Фіг.27 спосіб може бути застосований у складному тривимірному штучному зображенні. Фіг.30 показує фокальні властивості центральної зони експериментальної шестикутної многозональної лінзи з ефективним діаметром в 28 мікрон. Фіг.31 показує фокальні властивості центральної зони сферичної лінзи, з діаметром в 28 мікрон. Фіг.32 показує роботу бічних зон шестикутної лінзи на Фіг.30. Фіг.33 показує роботу зовнішніх зон сферичної лінзи на Фіг.31. Далі наведено детальний опис варіантів втілення даного винаходу, відповідно до Фігур. І хоча кілька варіантів втілення даного винаходу описані відповідно до Фігур, це не обмежує даний винахід тільки цими, викладеними тут варіантами його втілення. Навпаки, автори намагаються охопити всі альтернативи, модифікації й еквіваленти. На Фіг.1а представлений один з варіантів реалізації або втілення мікрооптичної системи 12, що забезпечує ортопаралактичний рух зображень системи. Мікролінзи 1 мікрооптичної системи 12 мають щонайменше дві, по суті однакові осі симетрії й включені у двомірну періодичну матрицю. Діаметр лінзи 2, переважно, менш 50 мікрон («μ») і проміжок між лінзами, переважно, 5 мікрон або менше. (Автори використовують позначення «μ» й «мкм» для тих самих одиниць виміру). Мікролінза 1 фокусує зображення елемента піктограми 4 і проектує це зображення в напрямку спостерігача. Ця система широко використовується в ситуаціях з наявністю нормальних рівнів загального освітлення, тому світіння піктограм виникає завдяки відбитому або прохідному загальному освітленню. Елемент піктограми 4 - це один з елементів періодичної матриці піктограм, з періодами й розмірами, у значній мірі схожими на періоди й розміри лінзової матриці, включно з лінзою 1. Між лінзою 1 й елементом піктограми 4 розташовані оптична прокладка 5, що може стикатися з матеріалом лінзи 1 або, на вибір, може бути окремою підкладкою 8-у даному варіанті лінзи 9 відділені від даної підкладки. Елементи піктограми 4, на вибір, можуть бути захищені герметизуючим шаром 6, переважно з 88288 24 полімерного матеріалу. Герметизуючий шар 6 може бути прозорим, напівпрозорим, пофарбованим, пігментованим, матовим, металевим, магнітним, з оптичними характеристиками, що змінюються, або мати будь-яку комбінацію наведених вище властивостей, що забезпечують бажані оптичні ефекти й/або додаткові функції для цілей захисту й установлення справжності, включно із забезпеченням систем автоматичного встановлення справжності валюти, підтвердження, відстеження, підрахунку й виявлення, що використовують виявлення оптичних ефектів, електричної провідності або електричної ємності, магнітного поля. Загальна товщина 7 системи, як правило, менше 50 мікрон; ця товщина залежить від індексу діафрагми лінз 1, діаметру лінз 2 і товщини додаткової ознаки захисту або рівнів візуальних ефектів. Період повторення 11 з 20 елементів піктограм 4-у значній мірі ідентичний періоду повторення лінз 1; «коефіцієнт перерахування» - це відношення періоду повторення піктограм до періоду повторення лінз, використовується для створення різних візуальних ефектів. Аксіально-симетричні показники коефіцієнта перерахування дорівнюють, в основному, 1,000, призводять до ортопаралактичних ефектів Unison Motion, коли осі симетрії лінз і піктограм зміщені, аксіально-симетричні показники коефіцієнта перерахування менш 1,000, призводять до ефектів Unison Motion й Unison SuperDeep, коли осі симетрії лінз і піктограм, у значній мірі, збігаються, і аксіально-симетричні показники коефіцієнта перерахування більше 1,000, призводять до ефектів Unison Float й Unison SuperFloat, коли осі симетрії лінз і піктограм у значній мірі збігаються. Аксіально-симетричні показники коефіцієнта перерахування, такі як 0,995 у напрямку осі X і 1,005 у напрямку осі Y, призводять до ефекту Unison Levitate. Ефекти Unison Morph досягаються за рахунок масштабних перекручувань або періоду повторення лінзи, або періоду повторення піктограми, або періодів повторення й лінзи, і піктограми, або завдяки введенню інформації, що просторово змінюється, у структуру піктограми. Ефекти Unison 3-D також досягаються завдяки введенню інформації, що змінюється в просторовому відношенні, у структуру піктограми, але в даному варіанті втілення інформація являє собою різні точки спостереження за тривимірним об'єктом зі специфічного місця розташування, що відповідає розташуванню піктограм. Фіг.1б є ізометричним видом даної системи, як показано на поперечному перерізі на Фіг.1а, що має структури квадратних матриць лінз 1 і піктограм 4, з періодами повторення 11 і товщиною оптичних прокладок 5 (Фіг.1а не відноситься до структури квадратної матриці, але є поперечним профілем структур стандартних періодичних матриць). Елементи піктограм 4 - показані як "$" зображення, ясно видні у фронтальному розрізі. І хоча існує значна взаємна однозначна відповідність між лінзами 1 й елементами піктограм 4, осі симетрії матриці лінз, загалом, не будуть точно вирівняні з осями симетрії матриці піктограм. 25 У випадку варіанта втілення матеріалу Unison (ортопаралактичний руху), як на Фіг.1а-б, з коефіцієнтом перерахування 1,0000, коли осі симетрії лінз 1 й елементів піктограм 4, у значній мірі, збігаються, що кінцеві штучні зображення елементів піктограм (у даному прикладі велике "$") «виникають» і збільшуються завдяки факторові, що теоретично наближається до нескінченності. Невеликий кутовий зсув осей лінз 1 й осей елементів піктограм 4 зменшує ступінь збільшення штучних зображень елементів піктограм і призводить до повороту збільшених штучних зображень. Фактор штучного збільшення варіантів втілення Unison Deep, Unison Float й Unison Levitate, залежить від кутового зсуву осей лінз 1 й осей елементів піктограм 4, також як і від коефіцієнта перерахування системи. Коли коефіцієнт перерахування не дорівнює 1,0000, максимальне збільшення, отримане від значного вирівнювання даних осей, дорівнює абсолютній величині 1/(1,0000 (коефіцієнта перерахування)). Таким чином, матеріал Unison Deep, з коефіцієнтом перерахування 0,995, дав би максимальне збільшення в 11/(1,0000-(0,995)1=200х. Схожий на це матеріал Unison Deep, з коефіцієнтом перерахування 1,005, дав би максимальне збільшення в 11/(1,0000(1,005)1=200х. Аналогічно варіанту втілення матеріалу Unison Motion, невеликий кутовий зсув осей лінз 1 й осей елементів піктограм 4 варіантів втілення Unison Deep, Unison Float й Unison Levitate, зменшує ступінь збільшення штучних зображень елементів піктограм і призводить до повороту збільшених штучних зображень. Створене структурами піктограм Unison Deep або Unison SuperDeep штучне зображення орієнтоване вертикально відповідно до орієнтації структур піктограм Unison Deep або Unison SuperDeep, тоді як створене структурами піктограм Unison Float й Unison SuperFloat штучне зображення перевернуте й повернуте на 180 градусів, відповідно до орієнтації структур піктограм Unison Float й Unison SuperFloat. На Фіг.2а схематично зображені аналогічні ефекти ортопаралактичного руху, видимі при варіанті втілення Unison Motion. Ліва сторона Фіг.2а показує частину матеріалу Unison Motion 12, у горизонтальній проекції 18, що коливається навколо горизонтальної осі 16. Якщо штучно збільшене зображення 14 рухається відповідно до паралакса 5, воно здаватиметься переміщуваним униз (як показано на Фіг.2а), по мірі того, як матеріал 12 коливається навколо горизонтальної осі 16. Такий очевидний паралактичний рух є типовим для зображень реальних об'єктів, класичної печатки й голографічних зображень. Замість показу паралактичного руху штучно збільшене зображення 14 являє собою ортопаралактичний рух 20 - рух, перпендикулярний нормальному очікуваному напрямку паралактичного руху. Права сторона Фіг.2а являє собою перспективний вигляд частини матеріалу 12, з поданням ортопаралактичного руху одного штучно збільшеного зображення 14, по мірі його коливання 18 навколо горизонтальної осі 16. Точкова лінія 22 показує положення штучно збільшеного зображення 14 після його руху вправо 88288 26 по ортопаралаксній осі, й точкова лінія 24 показує положення штучно збільшеного зображення 14 після його руху вліво по ортопаралаксній осі. Візуальні ефекти варіантів втілення Unison Deep й Unison Float, зображені ізометрично на Фіг.2б,в. На Фіг.2б частина матеріалу Unison Deep 26 являє собою штучно збільшене зображення 28, що здається стереоскопічно видимим унизу площини матеріалу Unison Deep 26 при розгляді спостерігачем 30. На Фіг.2в частина матеріалу Unison Float 32 являє собою штучно збільшене зображення 34, що з'являється стереоскопічно вище площини матеріалу Unison Float, 34 при розгляді спостерігачем 30. Візуальні ефекти Unison Deep й Unison Float є видимими зі всіх азимутальних точок зору й у широкому діапазоні різних кутів місця, від вертикальної проекції (наприклад, лінія прямого зорового спостереження від очей спостерігача 30 на матеріал Unison Deep 26, або матеріал Unison Float 32 - перпендикулярна поверхні даних матеріалів) униз до кута поверхневої проекції, що, як правило, менше 45 градусів. Видимість Unison Deep й Unison Float візуальних ефектів у широкому діапазоні кутів зору й орієнтації, забезпечує простий і зручний спосіб відділення матеріалів Unison Deep й Unison Float від підробок, що використовують циліндричну лінзоподібну оптику або голографію. Ефект варіанту втілення Unison Levitate ілюструється на Фіг.2в-д за допомогою ізометричних зображень, що демонструють сприймане стереоскопічно глибинне положення штучно збільшеного зображення 38 при трьох поворотах на азимутальні кути матеріалу Unison Levitate 36, і відповідну горизонтальну проекцію матеріалу Unison Levitate 36, ι штучно збільшене зображення 38, розглянуте спостерігачем 30. Фіг.2 в зображує штучно збільшене зображення 38 (далі - «зображення»), що здається стереоскопічно видимим унизу площини матеріалу Unison Levitate 36, при орієнтації вищезгаданого матеріалу, як показано в горизонтальній проекції. Велика темна лінія в горизонтальній проекції служить як опорна точка азимутальної орієнтації 37 для більшої ясності. Слід звернути увагу, що опорна точка азимутальної орієнтації 37 на Фіг.2в вирівняна у вертикальному напрямку й зображення 38 вирівняне в горизонтальному напрямку. Зображення 38 з'являється в положенні Unison Deep, оскільки коефіцієнт перерахування дорівнює менш ніж 1,000, уздовж першої осі матеріалу Unison Levitate 36, і вирівняно практично паралельно лінії, що з'єднує зіниці спостерігача (далі стереоскопічний коефіцієнт перерахування). Стереоскопічний коефіцієнт перерахування матеріалу Unison Levitate 36 більший за 1,000 уздовж другої осі, перпендикулярної першій осі, таким чином, приводить до Unison Float ефекту зображення 38, коли друга вісь вирівняна практично паралельно лінії, що з'єднує зіниці спостерігача, як показано на Фіг.2е. Слід звернути увагу, що опорна точка азимутальної орієнтації 37у горизонтальній проекції на цій Фіг.2д показує проміжну азимутальну орієнтацію матеріалу Unison Levitate 36, що створює ефект ортопаралактичного зображення Unison Motion, оскільки стереоскопічний коефіцієнт пере 27 рахування в даній азимутальній орієнтації, по суті, дорівнює 1,000. Візуальний ефект Unison Levitate зображення 38, що рухається знизу матеріалу Unison Levitate 36 (Фіг.2г) і вгору до рівня матеріалу Unison Levitate 36 (Фіг.2д), і далі вище рівня матеріалу Unison Levitate 36 (Фіг.2е), по мірі повороту матеріалу в азимутальній площині, може підсилюватися завдяки об'єднанню матеріалу Unison Levitate 36 із класичною друкованою інформацією. Незмінна стереоскопічна глибина класичної друкованої інформації служить як базова площина, щоб краще зрозуміти рух зображень 38 у стереоскопічній глибині. При освітленні матеріалу Unison, використовуючи джерело спрямованого світла, таке як джерело «точкового» світла (тобто прожектор або світлодіодне джерело світла) або колімоване джерело випромінювання (тобто сонячне світло), можна побачити «тіньові зображення» піктограм. Ці тіньові зображення не є звичайними. У той час як штучне, представлене Unison, зображення не рухається по мірі руху освітлення, створені тіньові зображення реально рухаються. Більше того, у той час, як різні штучні зображення Unison можуть лежати в різних візуальних площинах не в площині матеріалу, тіньові зображення завжди лежать у площині матеріалу. Кольорами тіньового зображення є кольори піктограми. Тому чорні піктограми створюють чорні тіньові зображення, зелені піктограми створюють зелені тіньові зображення і білі піктограми створюють білі тіньові зображення. Рух тіньового зображення при русі кута освітлення пов'язаний зі специфічним Unison ефектом глибини або рухом, аналогічним присутньому в штучному зображенні візуальному ефекту. Таким чином, рух тіньового зображення при зміні кута освітлення, аналогічно руху штучного зображення при зміні кута зору. Зокрема: рухомі тіньові зображення рухаються ортопаралактично з рухом джерела світла. Deep тіньові зображення рухаються в тому самому напрямку, що й джерело світла. Float тіньові зображення рухаються в напрямку, протилежному руху джерела світла. Levitate тіньові зображення рухаються в напрямках, що є комбінаціями наведеного вище: Levitate Deep тіньові зображення рухаються в тому самому напрямку, що й джерело світла, зліва направо, але протилежно руху світла зверху вниз; Levitate Float тіньові зображення рухаються в протилежному руху джерела світла напрямку, зліва направо, але в тому самому напрямку руху світла зверху вниз; Levitate Motion тіньові зображення рухаються ортопаралактично щодо переміщення світла. Unison Morph зображення виявляють ефект плавного перетворення зображень по мірі переміщення світла. Додаткові незвичайні ефекти тіньових зображень видно, коли точкове джерело розсіяного світла, наприклад, світлодіод, рухається до і від плівки Unison. Коли джерело світла ставиться далі, то його розсіяні промені сильніше наближають колімоване світло й тіньові зображення, створені штучними зображеннями Unison Deep, Unison 88288 28 SuperDeep, Unison Float, Unison SuperFloat здаються приблизно такого ж розміру, як і штучні зображення. Коли світло підноситься ближче до поверхні, Unison Deep, Unison SuperDeep матеріали звужуються, оскільки освітлення є сильно розсіяним, тоді як тіньові зображення матеріалів Unison Float й Unison SuperFloat розширюються. Освітлення цих матеріалів розсіяним світлом призводить до розширення тіньових зображень Unison Deep, Unison SuperDeep до розмірів, більших за самі штучні зображення, у той час як Float й SuperFloat матеріали звужуються. Тіньові зображення матеріалу Unison Motion значно не змінюють масштаб при зміні сходження або розсіювання освітлення, а скоріше дані тіньові зображення повертаються навколо центру освітлення. Тіньові зображення Unison Levitate звужуються в одному напрямку й розширюються в перпендикулярному напрямку, при зміні сходження або розсіювання освітлення. Тіньові зображення Unison Morph змінюються специфічним для конкретної Morph структури шляхом, при зміні сходження або розсіювання освітлення. Всі ці ефекти тіньових зображень можуть використовуватися як додаткові способи встановлення справжності для матеріалів Unison, використовуваних у якості протифальсифікаційних заходів для захисту торговельного бренду й інших схожих варіантів застосування. Фіг.3а-и - це горизонтальні проекції, що демонструють різні варіанти втілення й коефіцієнти заповнення різних структур симетричних двомірних матриць мікролінз. Фіг.3а,г та ж зображують мікролінзи 46, 52 й 60, відповідно, складені в стандартну структуру шестикутної матриці 40. (Пунктирні лінії матричних структур 40, 42 й 44 показують симетрію лінзових структур, але не обов'язково представляють будь-які фізичні елементи даної матриці). Лінзи на Фіг.3а мають практично кругову базову геометрію 46, лінзи на Фіг.3ж мають практично шестикутну базову геометрію 60, і лінзи на Фіг.3г мають практично проміжну базову геометрію і є закругленими шестикутниками 52. Схожа послідовність геометричних форм лінз застосовується до квадратної матриці 42 лінз 48, 54 й 62, де дані лінзи мають базові геометричні форми в діапазоні від практично круглої 48 до округленого квадрата 54 або практично квадратної форми 62, як зображено на Фіг.3б,е й з. Відповідно, рівностороння трикутна матриця 44 має лінзи з базовими геометричними формами в діапазоні від практично круглої 50 до округленого трикутника 58, або практично трикутної форми 64, як зображено на Фіг.3в,е,і. Структури лінз на Фіг.3а-и є лінзами, що можуть використовуватися для даної системи. Проміжний простір між лінзами не вносить прямого внеску в штучне збільшення зображень. Матеріал, створений з використанням однієї з вищезгаданих лінзових структур, також буде включено у систему матрицю елементів піктограм, що погоджено відповідно до тієї ж геометрії й, приблизно, у тому самому масштабі, дозволяючи використовуваній різниці в масштабах створити ефекти Unison Motion, Unison Deep, Unison Float й Unison Levitate. Якщо проміжний простір великий, наприклад, та 29 кий як представлений на Фіг.3в, це означає, що лінзи мають низький коефіцієнт заповнення, і контраст між зображенням і фоном буде зменшеним за допомогою розсіяного елементами піктограми світла. Якщо проміжний простір малий, це означає, що лінзи мають високий коефіцієнт заповнення, і контраст між зображенням і фоном буде високим, за умови, що самі лінзи мають гарні фокальні властивості й елементи піктограм розташовані у фокальних площинах лінз. Загалом легше сформувати мікролінзи з високими оптичними якостями із круговою або практично круговою лсновою, ніж з квадратною або трикутною. Гарний баланс між характеристиками лінз і мінімізацією проміжного простору показаний на Фіг.3г; це шестикутна матриця лінз, що є округленими шестикутниками, з базовими геометричними розмірами. Лінзи, які мають малий індекс діафрагми (F#), особливо підходять для використання в даній системі. Під малим індексом діафрагми розуміється значення менше 4, і, особливо для Unison Motion, приблизно 2 або менше. Лінзи, які мають малий індекс діафрагми, мають високу кривизну й, відповідно, більшу товщину вигину або центра пропорційно їхньому діаметру. Типові лінзи Unison, з індексом діафрагми 0,8 мають ширину шестикутної основи в 28 мікрон і товщину центра 10,9 мікрон. Типова лінза Дрінквотера, з діаметром 50 мікрон і фокусною відстанню 200 мікрон, має F#, рівний 4, і товщину центра 3,1 мікрон. Якщо лінза Unison має такі самі базові розміри, то вона має майже вшестеро більший вигин, ніж лінза Дрінквотера. Автори виявили, що багатозональні лінзи з багатокутною основою, наприклад багатозональні лінзи із шестикутною основою, мають важливі несподівані переваги над сферичними лінзами із круговою основою. Як пояснено вище, багатозональні лінзи із шестикутною основою значно підвищують технологічність завдяки своїй геометрії, що дозволяє зняти внутрішні напруження, але існують і несподівані додаткові оптичні переваги, отримані завдяки використанню багатозональних лінз із шестикутною основою. Автори називають ці лінзи багатозональними, оскільки вони мають три оптичні зони, кожна з яких забезпечує різні й унікальні переваги для даного винаходу. Ці три зони - це центральна зона (займає приблизно половину площі лінзи), бічні зони і кутові зони. Багатозональні лінзи мають ефективний діаметр, що є діаметром кола усередині кутових зон, навколо центральної зони. Включаючи бічні зони. Центральна зона багатозональних лінз із шестикутною осановою, описаних у даному винаході має асферичную форму (наприклад, форму певну [в=(5,1316Е)Х4(0,01679)Х3+(0,124931)Х+11,24824] для лінзи з діаметром в 28 мікрон з номінальною фокусною відстанню в 28 мікрон), що фокусує світло щонайменше так, як і сферична поверхня з тим же діаметром і фокусною відстанню. На Фіг.30 показано фокусуючі властивості 782 центральної зони 780 багатозональних лінз 784 із шестикутною основою, з номінальною фокусною відстанню 28 мікрон у 88288 30 полімерній підкладці 786 (лінза й підкладка n=1,51) і на Фіг.31 показано фокусуючі властивості 790 центральної зони 788 сферичних лінз 792 з діаметром в 28 мікрон, і з номінальною фокусною відстанню в 30 мікрон у полімерній підкладці 794 (лiнза й підкладка n=1,51). Порівняння двох даних Фігур ясно демонструє, що багатозональні лінзи із шестикутною основою 784 зв'язаного винаходу, працюють, щонайменше, також як і сферичні лінзи 792. Центральна зона 780 багатозональних лінз 784 із шестикутною основою, забезпечує високе розділення зображення й невелику глибину поля зору при різних кутах зору. Кожна із шести бічних зон 796 багатозональної лінзи 784 із шестикутною основою спорідненого винаходу мають фокусні відстані зі складною залежністю від їхнього розташування, але ефект повинен викликати поширення фокуса бічних зон 796 у діапазоні показників 798, охоплюючи приблизно +/-10% фокуса центральної зони, як представлено на Фіг.32. Ця вертикальна розмитість 798 фокусної точки ефективно збільшує глибину різкості лінзи в даних зонах 796, і забезпечує однакові із плоскою лінзою переваги. Функціонування зовнішніх зон 800 сферичних лінз 792 може бути розглянуте на Фіг.33. Ця вертикальна розмитість фокусної точки 802 значно менша для сферичної лінзи 792, ніж вертикальна розмитість для багатозональних лінз із шестикутною основою 784. Це особливо важливо для спостереження не під нормальним кутом зору: збільшена глибина різкості і значно вища різкість пом'якшують різке розмивання зображення, що може мати місце для сферичної лінзи при відділенні скривленої фокусуючої поверхні від площини піктограми. Далі, матеріал Unison, що використовує багатозональні лінзи із шестикутною основою, відображає штучні зображення, що більш м'яко йдуть із фокуса при розгляді під вищими кутами зору, ніж еквівалентний матеріал Unison, що використовує сферичні лінзи. Це бажано, оскільки це збільшує ефективний кут зору матеріалу й, отже, збільшує його корисність як засобу захисту або засобу презентації зображення. Кутові зони 806 багатозональних лінз 784 із шестикутною основою на Фіг.32, мають фокусні розсіювальні властивості, що забезпечують несподівані переваги розсіювання 808 навколишнього освітлення на площині піктограми, і, таким чином, зменшують чутливість матеріалу Unison до умов освітлення. Сферичні лінзи 792 на Фіг.33 не розсіюють навколишнє освітлення на таку широку площу (це видно завдяки відсутності розсіяних променів на областях 804 площини піктограми), тому матеріали Unison, створені з використанням сферичних лінз, мають більше варіацій яскравості штучного зображення при розгляді під різними кутами зору, ніж матеріали Unison, створені з використанням багатозональних лінз із шестикутною основою. Перевага, отримана від експериментальних багатозональних лінз із шестикутною основою, далі збільшується, оскільки багатозональні лінзи із шестикутною основою мають більше високий коефіцієнт заповнення (здатність охоплювати площи 31 ну), ніж сферичні лінзи. Проміжні відстані або внутрішньопоровий простір між сферичними лінзами, по суті, не забезпечують розсіювання навколишнього освітлення, у той час як такі області, що не розсіюють, значно менші у випадку багатозональних лінз із шестикутною основою. Таким чином видно, що навіть незважаючи на більше низькі фокусні властивості багатозональних лінз із шестикутною основою, у порівнянні зі сферичними лінзами, відповідно до класичних оптичних стандартів, у контексті даного винаходу, багатозональні лінзи із шестикутною основою мають несподівані переваги й удосконалення порівняно із сферичними лінзами. Будь-який тип лінзи може одержати переваги від додавання розсіювальних мікроструктур або матеріалів, нанесених на або введених в проміжний простір лінз, щоб збільшити розсіювання навколишнього світла на площину піктограми. Більше того, проміжні простори лінз можуть наповнюватися матеріалом, що сформує опукловвігнуті лінзи малого радіусу, з фокусними властивостями, що зводять або розсіюють, щоб направити навколишнє світло на площину піктограми. Способи можуть комбінуватися, наприклад, завдяки введенню часток, що розсіюють світло, у матеріал заповнення опукло-ввігнутих лінз малого радіусу в лінзах. Альтернативно, проміжні зони лінз, можуть одразу вготовлятися з необхідними проміжними зонами розсіювальних лінз. Сферичні лінзи з такими пропорціями дуже складні у виробництві, оскільки високий кут контакту між поверхнею плівки й краєм лінзи служить як накопичувач напруженості для прикладених сил, щоб відокремити лінзу від інструмента під час виробництва. Ці високі напруженості сприяють злипанню лінзи із плівкою й складності видалення плівки з інструмента. Більше того, оптичні характеристики сферичних лінз із малим індексом діафрагми поступово погіршуються для радіальних зон, віддалених від центра лінзи: сферичні лінзи з малим індексом діафрагми добре не фокусують, за винятком області поблизу центральної зони. Лінзи із шестикутною основою мають значні й несподівані переваги над лінзами із практично круговою основою: шестикутні лінзи відокремлюються від їхніх інструментів з меншою силою відшарування, ніж еквівалентні оптичні лінзи із практично круговою основою. Шестикутні лінзи мають форму, що поступово переходить від у значній мірі симетричної аксіально поблизу їхнього центра до шестикутово симетричної, з кутами, що служать як накопичувачі напруженості у їхніх основах. Викликані різкими базовими кутами накопичувачі напруженості зменшують загальну силу відшарування, необхідну для відділення лінз від їхніх форм при виробництві. Значущість даного ефекту дуже велика - сили відшарування можуть бути зменшені при виробництві у два або більше разів для лінз шестикутної основи порівняно з лінзами практично із круговою основою. Контрастність зображення матеріалу може підсилюватися завдяки наповненню проміжних просторів лінз поглинаючим світло (темного кольору) 88288 32 непрозорим пігментованим матеріалом, ефективно формуючи маску для лінз. Це виключає зниження контрастності, що зростає від розсіяного від рівня піктограми світла через проміжні простори лінз. Додатковий ефект проміжного заповнення полягає в тому, що загальне зображення темніє через блокування проходження вхідного зовнішнього освітлення через проміжні простори на площину піктограми. Ясність зображення, створеного лінзами з нетиповим фокусуванням на їхній периферії також може бути поліпшено непрозорим пігментованим міжпросторовим заповненням, за умови, що це заповнення загороджує периферійну лінзову зону з нетиповим фокусуванням. Може бути отриманий інший ефект завдяки заповненню проміжного простору лінзи білим або трохи пофарбованим матеріалом, або матеріалом з кольорами, що підходять до кольорів підкладки, яка використовується в матеріалі Unison. Якщо трохи пофарбований матеріал заповнення проміжного простору лінзи досить щільний, і площина піктограми викликає сильний контраст між елементами піктограми й фоном, штучне зображення Unison буде у значній мірі невидимим при перегляді у відбитому світлі, однак буде ясно видимим при перегляді в заломленому з боку лінзи світлі, але не буде видимим при перегляді з боку піктограми. Це забезпечує інноваційний ефект захисту стосовно однобічного зображення, видимого тільки в заломленому світлі й лише з одного боку. Флуоресціюючі матеріали можуть використовуватися як покриття лінз у проміжних просторах, замість або на додачу до видимого пігменту як додатковий засіб визначення справжності. На Фіг.4 зображено ефект зміни стереоскопічного коефіцієнта перерахування SSR (період повторення елемента піктограми/період повторення матриці лінзи) уздовж осі даного матеріалу. Зони системи, що мають SSR, більший 1,0000, забезпечують Unison Float й Unison SuperFloat ефекти; зони системи, що мають SSR практично рівний 1,0000, забезпечують ефекти ортопаралактичного руху (ОРМ) Unison Motion, і зони системи, що мають SSR менш 1,0000, забезпечують Unison Deep й Unison SuperDeep ефекти. Всі ці ефекти можуть створюватися й трансформуватися один в одного різними способами уздовж осі плівки системи. Дана Фігура відображає один з варіантів таких комбінацій. Пунктирна лінія 66 показує SSR, практично рівний 1,0000, розділову лінію між Unison Deep й Unison SuperDeep, і Unison Float й Unison SuperFloat, і показник SSR, що демонструє ОРМ. У зоні 68 SSR матеріалу Unison дорівнює 0,995, що створює Unison Deep ефекти. Розташована поруч зона - це зона 70, у якій SSR коливається від 0,995 до 1,005, створюючи просторовий перехід від Unison Deep до Unison Float ефекту. SSR наступної зони дорівнює 1,005, що створює Unison Float ефект. Наступна зона 74 створює гладкий перехід униз від Unison Float ефекту до Unison Deep ефекту. Зона 76 стрибкоподібно переходить від Unison Deep ефекту до ОРМ і до Unison Float ефекту, і зона 78 стрибкоподібно переходить назад до ОРМ. Необхідні варіації в періоді повторення, щоб створити дані ефекти, і 33 вони найлегше виконуються на рівні елемента піктограми. Додатково до зміни SSR у кожній зоні може бути бажаним змінювати кути повороту кожної зони даних матриць, переважно в межах матриці елементів піктограми, щоб утримувати штучно збільшені зображення відповідними їхнім розмірам. Найлегший шлях інтерпретації цього графіка розглянути поперечний профіль його стереоскопічної глибини уздовж осі зразка матеріалу системи. Тому є можливим створити стереоскопічно складені області зображення, модельовані візуальні поверхні, контролюючи SSR на місці й, на вибір, завдяки місцевому контролю кута повороту матриці. Стереоскопічно складена поверхня може використовуватися, щоб відобразити необмежений діапазон форм, включаючи людське обличчя. Структура елементів піктограм, що створює ефект стереоскопічних ґрат або періодичних точок, може бути особливо ефективною при візуальному відображенні складної поверхні. Горизонтальні проекції на Фіг.5а-в зображують ефект повороту однієї структури матриці щодо іншої при виробництві матеріалу даної системи. На Фіг.5а показано лінзову матрицю 80, що має простір 82 стандартної періодичної матриці, без значних змін у кутах нахилу осей матриці. На Фіг.5б показано матрицю елементів піктограм 84 з послідовно змінюваним кутом орієнтації осі матриці 86. Якщо лінзова матриця 80 поєднується з матрицею елементів піктограм 84 завдяки переміщенню матриці лінз 80 над матрицею піктограм 84, як показано, то приблизний результуючий візуальний ефект показаний на Фіг.5в. На Фіг.5в матеріал 88, створений за допомогою з'єднання матриці лінз 80 і матриці піктограм 84, створює структуру штучно збільшених зображень 89, 90, 91, що є різними за масштабом і кутом повороту матеріалу. У напрямку верхнього краю матеріалу 88 зображення 89 велике й має малий кут повороту. Зображення 90 у напрямку верхньої середньої секції матеріалу 88 має менші розміри й повертається на значний кут щодо зображення 89. Різні масштаби й кути повороту між зображеннями 89 й 91 - це результат різниці в кутовому зсуві структури 82 лінзи й структури елемента піктограми 86. На Фіг.6а-в показано спосіб трансформації одного штучно збільшеного зображення з ОРМ 98 (ефект ортопаралактичного руху), в інше штучно збільшене зображення 102 по мірі руху першого зображення через границю 104 у структурах елементів піктограм 92 й 94. Структура елемента піктограми 92 має елементи піктограми 98 круглої форми, показані на збільшеній вкладці 96. Структура елемента піктограми 94 має елементи піктограми 102 зіркоподібної форми, показані на збільшеній вкладці 100. Структури елементів піктограм 92 й 94 не є окремими об'єктами, але поєднуються на їхній границі 104. Коли матеріал збирається з використанням об'єднаної структури елементів піктограм, ОРМ зображення покажуть ефекти трансформації, відображені на Фіг.6б й в. На Фіг.6б показано круглі зображення 107, що рухаються вправо через границю 104, і зіркоподібні зобра 88288 34 ження, що з'являються на границі 102, що також рухаються вправо. Зображення 106 перебуває в перехідному стані, частково кругле, частково зірка, оскільки воно перетинає границю. На Фіг.6а-в показано зображення після їхнього руху далі праворуч: зображення 98 тепер ближче до границі 104, і зображення 106 практично повністю перетнуло границю для завершення власного перетворення з кола в зірку. Ефект перетворення може виконуватися в менш різкій манері, завдяки створенню перехідної зони від однієї структури елемента піктограми до іншої, замість чіткої границі 104. У перехідній зоні ці піктограми поступово будуть трансформуватися з кіл у зірки, проходячи кілька стадій. Гладкість візуального перетворення результуючих ОРМ зображень буде залежатиме від кількості стадій, використовуваних для перетворення. Діапазон графічних можливостей нескінченний. Наприклад: перехідна зона може бути сконструйована таким чином, щоб коло, що з'являється, здавалося звуженим або зменшеним, у той час як, вершини зірки будуть витикатися нагору з нього, або, як альтернатива, сторони кола можуть здаватися ввігнутими всередину, щоб створити вкорочену зірку, що поступово стає більше різкою до досягнення своєї фінальної форми. Фіг.7а-в є поперечними перерізами матеріалів даної системи, що ілюструють альтернативні варіанти втілення елементів піктограм. На Фіг.7а показано матеріал, що містить лінзи 1, відділені оптичною прокладкою 5 від елементів піктограми 108. Елементи піктограми 108 формуються структурами безбарвного, кольорового, злегка пофарбованого або пофарбованого матеріалу, накладеного на верхню поверхню оптичної прокладки 5. Будьякий із загальновідомих способів друку, наприклад, струминний друк, лазерний друк, високий друк, флексографія, фотогравюра й глибокий друк, можуть використовуватися для нанесення елементів піктограми 108 такого роду, поки роздільна здатність друку достатня. На Фіг.7б показано схожу систему матеріалу з різними варіантами втілення елементів піктограм 112. У даному варіанті втілення елементи піктограми формуються з кольорових і ґрунтових барвників або часток, убудованих у підтримуючий матеріал 110. Приклади даного варіанту втілення елементів піктограм 112 у підтримуючому матеріалі 110 включають: срібні частки в желатині як фотографічна емульсія, пігментоване або кольорове чорнило, абсорбоване приймальним чорнильним покриттям, сублімація барвника в приймальному покритті барвника і фотохромні та термохромні зображення на кіноплівці. На Фіг.7в показано мікроструктурний підхід до формування елементів піктограм 114. Цей спосіб має перевагу практично необмеженого просторового роздірозділення. Елементи піктограм 114 можуть формуватися з порожнин у мікроструктурі 113 або твердих регіонів 115, окремо або в комбінації. Порожнини 113, на вибір, можуть заповнюватися або покриватися іншим матеріалом, наприклад, металевого напилювання, матеріалу маючого різні коефіцієнти відбиття, або пофарбованого або ґрунтованого (пігментованго) матеріалу. 35 Фіг.8а,б показують позитивні й негативні варіанти втілення елементів піктограм. Фіг.15 показує позитивні елементи піктограм 116, що є кольоровими, пофарбованими, або пігментованими 120 на прозорому тлі 118 Фіг.8б показує негативні елементи піктограм 122, що є прозорими на кольоровому, пофарбованому, або пігментованм тлі 120. матеріал даної системи, може, на вибір, містити й негативні, і позитивні елементи піктограм. Даний спосіб створення позитивних і негативних елементів піктограм - особливо добре пристосований для елементів піктограм мікроструктури на Фіг.7в. На Фіг.9 показано поперечний переріз одного з варіантів втілення матеріалу елемента зображення даної системи. Цей варіант втілення включає зони з лінзами 124 з коротким фокусом і з іншими лінзами 136 з довгим фокусом. Лінзи з коротким фокусом 124 проектують зображення 123 елементів піктограми 129 у площині піктограми 128, розташованої у фокальній площині лінз 124. Лінзи з довгим фокусом 136 проектують зображення 134 елементів піктограми 137 у площині піктограми 132, розташованої у фокальній площині лінз 136. Оптична прокладка 126 відокремлює лінзи з коротким фокусом 124 від зв'язаної площини піктограми 128. Лінзи з довгим фокусом 136 відокремлюються від їхньої зв'язаної площини піктограми 132 завдяки спільній товстій оптичній прокладці 126 площини піктограми 128, і другої оптичної прокладки 130. Елементи піктограми 137 у другій площині піктограми 132, перебувають поза фокусною глибиною лінз із коротким фокусом 124, і, отже, не формують чітких штучно збільшених зображень у зонах лінз із коротким фокусом. Аналогічно, елементи піктограми 129 перебувають занадто близько до лінз із довгим фокусом 136, щоб сформувати чіткі штучно збільшені зображення. Відповідно, зони матеріалу з лінзами з коротким фокусом 124 відображатимуть зображення 123 елементів піктограми 129, у той час як зони матеріалу з лінзами з довгим фокусом 136 відображатимуть зображення 134 елементів піктограми 137. Зображення 123 й 134, що проектуються, можуть розрізнятися за дизайном, кольорами, напрямком ОРМ, фактором штучного збільшення і ефектами, включаючи наведені вище ефекти Deep, Unison, Float й Levitate. Фіг.10 є поперечним перерізом альтернативного варіанта втілення матеріалу піксельної зони даної системи. Цей варіант втілення включає зони з лінзами 140, піднятими за допомогою мезаобласті тримача об'єктиву 144, вище основи не піднятих лінз 148. Фокусна відстань піднятих лінз 140 - це відстань 158 з розміщенням фокуса даних лінз у першій площині піктограми 152. Фокусна відстань не піднятих лінз 148 - це відстань 160 з розміщенням фокуса даних лінз у другій площині піктограми 156. Ці дві фокусних відстані, 158 й 160, можуть бути однаковими або неоднаковими. Підняті лінзи 140 проектують зображення 138 елементів піктограми 162 у площині піктограми 152, розташованої у фокальній площині лінз 140. Не підняті лінзи 148 проектують зображення 146 елементів піктограми 164 у площині піктограми 156, розташованої у фокальній площині лінз 148. Підняті лінзи 140 відокремлюються від їхніх зв'язаних 88288 36 елементів піктограм 162 завдяки спільній товщині меза-області тримача об'єктиву 144 й оптичної прокладки 150. Не підняті лінзи 148 відокремлюються від їхніх зв'язаних елементів піктограм 164 завдяки спільній товщині оптичної прокладки 150, рівня піктограм 152 і прокладки (сепаратора) піктограми 154. Елементи піктограми 164 у другій площині піктограми 156 перебувають поза фокусною глибиною піднятих лінз 140, і, отже, не формують чітких штучно збільшених зображень у зонах піднятих лінз. Аналогічно, елементи піктограми 152 перебувають занадто близько до не піднятих лінз 148, щоб сформувати чіткі штучно збільшені зображення. Відповідно, зони матеріалу з піднятими лінзами 140 будуть відображати зображення 138 елементів піктограми 162, у той час як зони матеріалу з не піднятими лінзами 136 будуть відображати зображення 146 елементів піктограми 156. Зображення 138 й 146, що проектуються, можуть розрізнятися за дизайном, кольорами, напрямком ОРМ, фактором штучного збільшення і ефектами, включаючи наведені вище ефекти Deep, Unison, Float й Levitate. Фіг.11а,б є поперечними перерізами, що ілюструють нерефракційні варіанти втілення даної системи. Фіг.11а відображає варіант втілення з використанням фокусуючого рефлектора 166 замість рефракційної лінзи, щоб спроектувати зображення 174 елементів піктограм 172. Рівень піктограми 170 перебуває між очами спостерігача й фокусуючою оптикою. Фокусуючі рефлектори 166 можуть мати металізоване покриття 167 для високої фокусуючої ефективності. Рівень піктограми 170 підтримується на відстані рівному фокусній відстані рефлекторів, за допомогою - оптичної прокладки 168. Фіг.11б відображає варіант втілення даного матеріалу із точковою оптикою. Непрозорий верхній рівень 176, переважно чорного кольору для збільшення контрасту, перетинається апертурою 178. Елемент оптичної прокладки (оптичного сепаратора) 180 контролює поле зору даної системи. Елементи піктограм 184 у рівні піктограми 182 відображаються через апертуру 178 тим же способом, що застосовується в камері із точковою діафрагмою. Через малу кількість світла, що проходить через апертуру, цей варіант втілення є найбільш ефективним, із заднім підсвічуванням, зі світлом, що проходить спочатку через площину піктограми 182, потім через апертуру 178. Ефекти кожного з вищеописаних варіантів втілення, ОРМ, Deep, Float й Levitate, можуть створюватися і з використанням конструкції рефракційної системи, і з використанням конструкції системи із точковою оптикою. Фіг.12а,б є поперечними перерізами, що порівнюють структури все-рефракційного або всезаломлюючого матеріалу 188, з гібридним рефракційним (заломлюючим)/відбиваючим матеріалом 199. На Фіг.12а показано зразкову структуру з мікролінзами 192, відділеними від площини піктограми 194 оптичним сепаратором 198. Вибірковий герметизуючий рівень 195 вносить свій внесок у загальну товщину системи 196. Лінзи 192 проектують зображення піктограм у напрямку спостерігача (не показано). Гібридний заломлюючий/ від 37 биваючий матеріал 199 включає мікролінзи 210 із площиною піктограми 208 знизу від них. Оптична прокладка 200 відокремлює лінзи 210 і площину піктограми 208 від відбиваючого шару 202. Відбиваючий шар 202 може бути металізований, наприклад, з використанням алюмінієвого, золотого, родієвого, осмієвого, хромового, срібного напилювання, або напилювання з використанням збідненого урану, хімічно нанесеного срібла або багаторівневих інтерференційних плівок. Розсіяне площиною піктограми 208 світло відбивається від відбиваючого рівня 202, проходить через рівень піктограми 208 у лінзи 210, що проектують зображення 206 у напрямку спостерігача (не показано). Обидві Фігури мають, приблизно, однаковий масштаб: за допомогою візуального порівняння можна побачити, що загальна товщина системи 212 гібридної заломлюючої/ системи, що відбиває, 199, дорівнює приблизно половині загальної товщини 196 всезаломлюючої системи 188. Зразкові розміри для еквівалентних систем - 29 мікрон, для загальної товщини 196 всезаломлюючої системи 188, і 17 мікрон для загальної товщини 212 заломлюючої/ системи, що відбиває, 199. Товщина заломлюючої/системи, що відбиває, може бути й далі зменшена за допомогою обробки. Таким чином, гібридна система, що має лінзи 15 мікрон у діаметрі, може бути виконана із загальною товщиною в 8 мікрон. Ефекти кожного з вищеописаних варіантів втілення, ОРМ, Deep, Float, Morph, 3-D й Levitate, можуть створюватися з використанням гібридної заломлюючої/конструкції, що відбиває. Фіг.13 є поперечним перерізом, що демонструє так званий «відшарувати-щоб-показати» варіант втілення матеріалу інформації про спотворення (або фальсифікацію) даної системи. Цей варіант втілення не показує зображення, якщо воно не спотворено. Неспотворена структура показана в області 224, де заломлююча система 214 оптично уведена під верхній шар 216, що складається з вибіркової підкладки 218 і легко відшаровуваного або знімного шару 220, що узгоджений з лінзами 215. Знімний шар 220 ефективно формує негативні лінзові структури 220, що насаджуються на позитивні лінзи 215 і приглушують їхню оптичну потужність. Лінзи 215 не можуть сформувати зображення рівня піктограми в неспотвореному регіоні, і розсіяне світло 222 від площини піктограми не є сфокусованим. Верхній рівень 216 може включати вибіркову плівкову підкладку 218. Спотворення, показане в регіоні 226, приводить до вивільнення верхнього шару 216 від заломлюючої системи 214, експонуючи лінзи 215 так, що вони можуть сформувати зображення 228. Ефекти кожного з вищеописаних варіантів втілення, ОРМ, Deep, Float й Levitate, можуть включатися в «відшарувати-щоб-показати» систему індикації про спотворення такого типу, що зображене на Фіг.13. Фіг.14 є поперечним перерізом, що демонструє так званий «відшарувати-щоб-змінити» варіант втілення матеріалу індикації про спотворення даної системи. Цей варіант втілення показує перше зображення 248 першої площини піктограми 242 до спотворення 252, потім відображає інше зображення 258 у області 254 після втручання 88288 38 Неспотворена структура показана в регіоні 252, де стиковані дві заломлюючі системи. Перша площина піктограми 242 розташована внизу лінз 240 другої системи. До спотворення в регіоні 252 перша, або верхня, система 232 являє собою зображення першої площини піктограми 242. Друга площина піктограми 246 перебуває занадто далеко за межами фокусної глибини лінз 234, щоб сформувати чіткі зображення. Перші лінзи 234 відділені від других лінз 240, вибірковою підкладкою 236 і шаром 238, який легко знімається, узгоджений з іншими лінзами 240. Шар 232, що легко знімається, ефективно формує негативні лінзові структури 238, що насаджуються на позитивні лінзи 240, і зменшують їхню оптичну потужність. Верхній рівень 232 може включати вибіркову плівкову підкладку 236. Спотворення призводить до відділення 256 верхнього шару 232, показаного в області 254, від другої заломлюючої системи 230, експонуючи інші лінзи 240 так, що вони можуть сформувати зображення 258 другого шару піктограми 246. Інші лінзи 240 не формують зображень першого шару піктограми 242, оскільки шар піктограми перебуває занадто близько до лінз 240. Варіант втілення матеріалу індикації несанкціонованого доступу (або спотворення, або фальсифікації) добре підходить для використання як стрічка або ярлик, що наклеюється на виріб. Несанкціонований доступ приводить до відділення верхнього рівня 232, залишаючи іншу систему 230 прикріпленою до виробу. До несанкціонованого доступу дана система являє собою перше зображення 248. Після несанкціонованого доступу 254, друга система 230, все ще прикріплена до виробу, являє собою друге зображення 258, у той час як відокремлюваний шар 256 взагалі не являє собою якого-небудь зображення. Ефекти кожного з вищеописаних варіантів втілення, ОРМ, Deep, Float й Levitate, можуть включатися або в першу систему 232 або другу систему 230. Зверніть увагу, що альтернативний варіант втілення, що викликає схожий ефект, як на Фіг.14, означає дві окремі системи, нашаровані одна на одну. У цьому варіанті втілення, коли верхній рівень відокремлюється, він забирає із собою першу площину піктограми і її зображення, залишаючи другу систему і її зображення. Фіг.15а-г є поперечними перерізами, що демонструють двосторонні варіанти втілення даної системи. На Фіг.15а показано двосторонній матеріал 260, який включає одну площину піктограми 264, що відображається 268, за допомогою лінз 262 на одній стороні й відображається 270 за допомогою другого комплекту лінз на протилежній стороні. Зображення 268 видиме з лівої сторони (як показано на рисунку) є дзеркальним зображенням 270, яке видно із правої сторони. Площина піктограми 264 може містити елементи піктограми, які є символами або зображеннями, що здаються однаковими в дзеркальному відображенні, або елементи піктограми, що здаються різними в дзеркальному відображенні, або комбінацію елементів піктограм, де частина елементів піктограм читається правильно, коли розглядається з іншої сторони. Ефекти кожного з вищеописаних варіантів 39 втілення, ОРМ, Deep, Float й Levitate, можуть відображатися із двох боків двостороннього матеріалу, відповідно до даного варіанта втілення. На Фіг.15б показаний інший двосторонній варіант втілення 272, який має дві площини піктограми 276 й 278, що відображаються, 282 й 286, відповідно, за допомогою двох комплектів лінз, 274 й 280, відповідно. Цей варіант втілення, по суті, являє собою дві окремі системи 287 й 289, як зображено на Фіг.1а, що були стиковані разом із прокладкою рівня піктограми 277 між ними. Товщина даної прокладки рівня піктограми 277 визначає ступінь зображення «неправильного» рівня піктограми 284 й 288 за допомогою комплекту лінз. Наприклад, якщо товщина прокладки рівня піктограми 277 дорівнює нулю, тобто рівні піктограми 276 й 278 контактують одна з одною, обидва рівні піктограми будуть відображатися комплектами лінз 274 й 280. В іншому прикладі, якщо товщина прокладки рівня піктограми 277 значно більша фокусної глибини лінз 274 й 280, тоді «неправильні» рівні піктограми не будуть відображатися лінзами 274 й 280. Однак в іншому прикладі, якщо фокусна глибина комплекту лінз 274 більша, але фокусна глибина іншого комплекту лінз мала (тому що лінзи 274 й 280 мають різні індекси діафрагми), тоді обидві площини піктограми 276 й 278 будуть відображатися 282 лінзами 274, але тільки одна площина піктограми 278 буде відображатися лінзами 280, тому матеріал даного типу покаже два зображення з одного боку, але тільки одне із цих зображень, відбите, буде із протилежної сторони. Ефекти кожного з вищеописаних варіантів втілення, ОРМ, Deep, Float й Levitate, можуть відображатися із двох сторін двостороннього матеріалу, відповідно до даного варіанта втілення, і два спроектовані зображення 282 й 286 можуть мати однакові або різні кольори. На Фіг.15в показано інший двосторонній матеріал 290, що має пігментовану прокладку шару піктограми 298, що блокує лінзи на одному боці матеріалу від перегляду «неправильного» комплекту піктограм. Лінзи 292 відображають 294 рівень піктограми 296, але не можуть відобразити рівень піктограми 300 через присутність пігментованого шару піктограми 298. Аналогічно, лінзи 302 відображають 304 рівень піктограми 300, але не можуть відобразити рівень піктограми 296, через присутність пігментованого шару піктограми 298. Ефекти кожного з вищеописаних варіантів втілення, ОРМ, Deep, Float й Levitate, можуть відображатися із двох боків двостороннього матеріалу, відповідно до даного варіанта втілення, і два проектовані зображення 294 й 304 можуть мати однакові або різні кольори. На Фіг.15г показано інший двосторонній матеріал 306, який містить лінзи 308, що відображають 318 шар піктограми 314 і лінзи 316 на протилежному боці, що відображають 322 шар піктограми 310. Шар піктограми 310 близький, або в значній мірі контактує з основами лінз 308 і шар піктограми 314 близький, або в значній мірі контактує з основами лінз 316. Піктограми 310 занадто близькі до лінз 308, щоб сформувати зображення, тому світло 320 розсіюється, замість того, щоб фокусувати 88288 40 ся. Піктограми 314 занадто близькі до лінз 316, щоб сформувати зображення, тому світло розсіюється 324 замість того, щоб фокусуватися. Ефекти кожного з вищеописаних варіантів втілення, ОРМ, Deep, Float й Levitate, можуть відображатися із двох боків двостороннього матеріалу, відповідно до даного варіанту втілення, і два проектовані зображення 318 й 322 можуть мати однакові або різні кольори. Фіг.16а-і - це поперечні перерізи й відповідні горизонтальні проекції, що відображають три різних способи створення напівтонових або тонових структур елемента піктограми й наступних штучно збільшених зображень із даною системою. Фіг.16в - це поперечні профільні деталі сторони піктограми матеріалу 307, включно із частиною оптичної прокладки 309 і прозорого мікроструктурованого шару 311 Елементи піктограм сформовані як рельєфні поверхні 313, 315, 317, що надалі заповнюються пігментованим матеріалом або барвником 323, 325, 327 відповідно. Нижня частина шару піктограми може, на вибір, запечатуватися герметизуючим шаром 321, що може бути прозорим, злегка пофарбованим, кольоровим, пофарбованим, пігментованим або непрозорим. Рельєфні мікроструктури елементів піктограм 313, 315, 317 забезпечують різну товщину в матеріалі з пофарбованим або пігментованим заповненням 323, 325, 327 відповідно, що призводить до варіацій в оптичній щільності елемента піктограми, як видно в горизонтальній проекції. Горизонтальні проекції, що відповідають елементам піктограм 323, 325, 327 - це горизонтальні проекції 337, 339 й 341. Використання даного способу для створення напівтонових або тонових штучно збільшених зображень не обмежене специфікою прикладів, наведених тут, але можуть широко застосовуватися, щоб створити необмежену кількість напівтонових зображень. Фіг.16 включає елемент піктограми 313, пофарбоване або пігментоване заповнення елемента піктограми 323, і відповідну горизонтальну проекцію 337. Переріз площини піктограми у верхній частині даної Фігури може показати тільки одну січну площину через елементи піктограми. Розташування січної площини позначається пунктирною лінією 319 через горизонтальні проекції 337, 339, і 341. Відповідно, переріз площини піктограми 313 це одна проекція майже напівсферичного елемента піктограми. За допомогою відповідного обмеження загальної щільності фарби або пігменту наповнювача 323, розходження за товщиною пофарбованого або пігментованого наповнювача 323 створюють тонові або напівтонові розходження оптичної щільності, представлені на горизонтальній проекції 337. Матриця елементів піктограми даного типу може бути збільшена штучним шляхом у рамках системи з даного матеріалу, щоб створити зображення, яке показують еквівалентні напівтонові варіації. Фіг.16б включає елемент піктограми 317, пофарбоване або пігментоване заповнення елемента піктограми 325, і відповідну горизонтальну проекцію 339. Розріз площини 339 показує, що 41 елемент піктограми 315 є рельєфним представленням обличчя. Тонові варіації в зображенні обличчя є складними, як показано за допомогою складних варіацій товщини 325 у розрізі. Як показано для елемента піктограми 313, матриця елементів піктограми даного типу, як показано за допомогою 315, 325, і 339, може бути збільшена штучним шляхом у рамках системи з даного матеріалу, щоб створити зображення, які відтворюють еквівалентні напівтонові варіації, що представляють у даному прикладі зображення обличчя. Фіг.16і,з включає елемент піктограми 317, пофарбоване або пігментоване заповнення елемента піктограми 327, і відповідну горизонтальну проекцію 341. Аналогічно викладеному вище, на Фіг.16, рельєфна форма даної структури елемента піктограми створює тонову варіацію в зовнішньому вигляді пофарбованого або пігментованого заповнення 327 й у штучно збільшеному зображенні, створеному системою даного матеріалу. Елемент піктограми 317 зображує спосіб створення яскравого центру в округлій поверхні у порівнянні з ефектом елемента піктограми 313, що створює темний центр в округлій поверхні. Фіг.16г,д розкривають інший варіант втілення прозорого рельєфного структурного мікрошару піктограми 311, включаючи елементи піктограми 329 й 331, покриті матеріалом 328 з високим індексом заломлення. Шар піктограми 311 може бути, на вибір, опечатаний герметизуючим шаром 321, що заповнює елементи піктограми 329 й 331,330 й 332, відповідно. Шар 328 з високим індексом заломлення збільшує видимість похилих поверхонь, за допомогою створення заломлення від них завдяки загальному внутрішньому заломленню. Перерізи 342 й 344 являють собою відповідні зображення зовнішнього вигляду елементів піктограм 329 й 331 та їх штучно збільшених зображень. Варіант втілення покриття з високим індексом заломлення забезпечує свого роду ефект виділення контурів, без додавання пігменту або барвника, щоб зробити видимими піктограми й їхні зображення. Фіг.16е розкриває інший варіант втілення прозорого рельєфного структурного мікрошару піктограми 335, що використовує повітряний, газовий або рідкий об'єм 336, щоб забезпечити візуальне визначення для цієї мікроструктури міжфазової поверхні 334. Вибірковий герметизуючий шар 340 може бути доданий з або без вибіркової зв'язувальної речовини 338, щоб утримати повітряний, газовий або рідкий об'єм 336. Візуальний ефект елемента піктограми міжфазової поверхні схожий на ефект елемента 329 й 331 з високим індексом заломлення покриття. Фіг.17а-г - це поперечні перерізи, що показують використання даної системи як багатошарової плівки разом із друкованою інформацією, наприклад, це може використовуватися у виробництві ідентифікаційних карток і прав водія, де матеріал 348 (складається зі скоординованої мікроматриці лінз і зображень, описаних вище) охоплює значну частину поверхні. Фіг.17а описує варіант втілення Unison, використаний як шар, накладений на друковане зображення 347. Матеріал 348, що має певну оптичну прозорість, у шарі піктограми нано 88288 42 ситься на волоконну підкладку 354, наприклад, папір або її замінник, із шаруватою в'язкою речовиною 350, що покриває або частково покриває друкований елемент 352, що раніше був нанесений на волоконну підкладку 354. Оскільки матеріал 348, має певну оптичну прозорість, друкований елемент 352 може бути видно через нього, й ефект даної комбінації забезпечує ефект динамічного зображення даної системи в комбінації зі статичним друком. На Фіг.17б наведено варіант втілення системного матеріалу, використаний як шар, накладений на друкований елемент 352, що раніше був нанесений на неволоконну підкладку 358, наприклад, полімерну плівку. Як і на Фіг.17а, матеріал 348, що має певну оптичну прозорість, у шарі піктограми наноситься на неволоконну підкладку 348, таку як полімер, метал, скло або керамічний замінник, із шаруватою в'язкою речовиною 350, що покриває або частково покриває друкований елемент 352, що раніше був нанесений на неволоконну підкладку 354. Оскільки матеріал 348 має певну оптичну прозорість, друкований елемент 352 може бути видно через нього й ефект даної комбінації забезпечує ефект динамічного зображення даної системи в комбінації зі статичним друком. На Фіг.17в показано використання друкованого елемента прямо на лінзовій стороні матеріалу 360 У даному варіанті втілення матеріал 348 має друкований елемент 352, нанесений прямо на верхню поверхню лінзи. Цей варіант втілення не вимагає хоча б часткової прозорості матеріалу: друкований елемент 352 лежить на вершині матеріалу й ефект динамічного зображення проглядається з боку друкованого елемента У даному варіанті втілення матеріал 348 використовується як підкладка для кінцевого продукту, наприклад валюти, ідентифікаційних карток й інших статей, що вимагають установлення справжності або забезпечують установлення справжності інших виробів. На Фіг.17г показано використання друкованого елемента прямо на боці піктограми щонайменше частково прозорого матеріалу 362. Друкований елемент 352 наноситься прямо на шар піктограми або герметизуючий шар щонайменше частково прозорого матеріалу 348 системи. Оскільки матеріал 348 має певну оптичну прозорість, друкований елемент 352 може бути видно через нього, й ефект даної комбінації забезпечує ефект динамічного зображення даної системи в комбінації зі статичним друком. У даному варіанті втілення матеріал 348 використовується як підкладка для кінцевого продукту, наприклад валюти, ідентифікаційних карток йінших паперів, що вимагають установлення справжності або забезпечують установлення справжності інших виробів. Кожний з варіантів втілення на Фіг.17а-г може використовуватися окремо або в комбінації. Таким чином, наприклад, матеріал системи 348 може друкуватися зверху (Фіг.17в) і на звороті (Фіг.17г), потім, на вибір, наноситься на друковане зображення на підкладці (Фіг.17а,б). Комбінації вищесказаного можуть далі підвищити захист від підробки, фальсифікації, несанкціонованого доступу матеріалу даної системи. 43 Фіг.18а-і - це поперечні перерізи, що показують використання даної системи з різними підкладками або введеною в них, й у комбінації із друкованою інформацією. Варіанти втілення на Фіг.18а-і відрізняються від варіантів втілення на Фіг.17а-г, тим, що попередні Фігури розкривають системний матеріал 348, що покриває все або більшу частину виробу, у той час як ця Фігура, розкриває варіанти втілення, де системний матеріал або його оптичні ефекти не покривають у значній мірі всю поверхню, але покривають тільки її частину. На Фіг.18а показано частину матеріалу 346, що має певну оптичну прозорість і нанесений на волоконну або неволоконну підкладку 368 за допомогою сполучного елемента 366. Вибірковий друкований елемент 370 нанесений прямо на верхню лінзову поверхню матеріалу 364. Частина матеріалу 346, на вибір, ламінована на друкований елемент 372, що був нанесений на волоконну або неволоконну підкладку до нанесення матеріалу 364. На Фіг.18б показано втілення матеріалу 364 з однобічної системи, включеного в неоптичну підкладку 378 як вікно, де щонайменше деякі із країв системного матеріалу 364 охоплені, покриті або укладені в неоптичну підкладку 378. Друковані елементи 380, на вибір, можуть наноситися на верхню частину лінзової поверхні системного матеріалу, і ці друковані елементи можуть вирівнюватися або узгоджуватися із друкованими елементами 382, нанесеними на неоптичну підкладку 378 в області, що прилягає до друкованого елемента 380. Аналогічно, друковані елементи 384 можуть наноситися на протилежну сторону неоптичної підкладки, вирівняної або узгодженої із друкованими елементами 386, нанесеними на піктограму або герметизуючий шар 388 системного матеріалу 364. Ефект такого вікна використовуватиметься для створення чітких зображень, коли даний матеріал проглядається з боку лінзи, й не буде зображень при перегляді з боку піктограми, забезпечуючи ефект однобічного зображення. На Фіг.18в показано схожий варіант втілення, як на Фіг.18б, за винятком того, що системний матеріал 306 є двостороннім матеріалом 306 (або іншим двостороннім варіантом втілення, описаним вище). Елементи друкованих елементів 390, 392, 394, і 396 значно збігаються за функціями з елементами печатки 380, 382, 384, 386, як описано раніше. Ефект матеріального вікна такого роду використовуватиметься для створення чітких зображень, коли даний матеріал розглядається із протилежних боків. Наприклад, введене в папір для валюти вікно може відображати цифровий номінал банкноти, наприклад «10», при перегляді з лицьового боку банкноти, але при перегляді зі звороту банкноти, Unison вікно може відобразити іншу інформацію, наприклад «США», що може мати однакові з першим зображенням кольори або інший колір. На Фіг.18г показано прозору підкладку 373, що діє як оптичний роздільник для матеріалу, сформованого зоною обмеженої довжини лінз 374, і шаром піктограми 376, що значно виступає за периферію зони лінз 374. У даному варіанті втілення ці ефекти будуть видимими лише в тій зоні, що 88288 44 містить у собі й лінзи, й піктограми (відповідає лінзовій зоні 374 на цій Фігурі). Друковані матеріали можуть, на вибір, наноситься 375 на лінзи 374 і прилягаючу підкладку, і друковані елементи можуть наноситися також на шар піктограми 376 або додатковий. На вибір, герметизуючий шар, що покриває піктограми (не показано на цій Фіг. - див. Фіг.1). Багатолінзові зони можуть використовуватися у виробі для даного варіанта втілення; усюди, де міститься лінзова зона, буде видно ефекти Unison; розмір, кут повороту, стереоскопічна глибина, властивості ОРМ зображення можуть бути різними для кожної лінзової зони. Цей варіант втілення добре підходить для застосування в ідентифікаційних картках, кредитних картках, правах водія і схожих варіантах застосування. На Фіг.18д показано варіант втілення, схожий на Фіг.18в, за винятком того, що площина піктограми 402 не сильно простягається за межі лінзової зони 400. Оптичний роздільник 398 відокремлює лінзи 400 від піктограм 402. Друковані елементи 404 й 406 відповідають друкованим елементам 375 й 377 на Фіг.18в. Кілька зон 400 може використовуватися у виробі для даного варіанта втілення; кожна зона має роздільні ефекти. Цей варіант втілення добре підходить для застосування в ідентифікаційних картках, кредитних картках, правах водія і схожих варіантах застосування. На Фіг.18е показано варіант втілення, схожий на Фіг.18г, за винятком того, що даний варіант втілення включає оптичний роздільник 408, який відокремлює лінзи 413 від площини піктограми 410. Лінзи 413 значно простягаються за периферію зони піктограми 412. Друковані елементи 414 й 416 відповідають друкованим елементам 375 й 377 на Фіг.18г. Багатолінзові зони можуть використовуватися у виробі для даного варіанта втілення; усюди, де міститься лінзова зона, буде видно ефекти Unison; розмір, кут повороту, стереоскопічна глибина, властивості ОРМ зображення можуть бути різними для кожної лінзової зони. Цей варіант втілення добре підходить для застосування в ідентифікаційних картках, кредитних картках, правах водія ι схожих варіантах застосування. На Фіг.19а,б відображено поперечні перерізи для порівняння фокусного поля зору сферичної лінзи із плоским полем асферичної лінзи, коли кожна введується в структуру описаного вище типу. На Фіг.19а відображено майже сферичну лінзу, що застосовується в описаній вище системі. Практично сферична лінза 418 відділена від площини піктограми 422 оптичним роздільником 420. Зображення 424, що проектується перпендикулярно поверхні, виникає у фокусній точці 426, у межах шару піктограми 422. Зображення 424 є у різкому фокусі, оскільки фокусна точка 426 перебуває в межах шару піктограми 422. Коли лінза розглядається під гострим кутом, тоді зображення 428 є мутним і розфокусованим, оскільки відповідна фокусна точка 430 не перебуває в площині піктограми, а знаходиться значно вище неї. Стрілка 432 вказує кривизну даної лінзи, що відповідає кривизні фокусної точки від 426 до 430. Дана фокусна точка перебуває в площині піктограми у всій зоні 434, потім виходить із площини піктограми в зону 45 436. Лінзи, що добре підходять для застосування в координації із площиною друкованих зображень або ікон, як правило, мають малий індекс діафрагми, як правило менше 1, що призводить до дуже малої фокусної глибини - лінзи з більшим індексом діафрагми можуть ефективно використовуватися для досягнення ефектів Deep й Float, але викликають вертикальну бінокулярну диспаратність при описаних тут ефектах, коли використовуються з ефектами Unison Motion. По мірі руху нижчої межі фокусної глибини за межі площини піктограми, ясність зображення значно погіршується. На цій Фігурі можна побачити, що кривизна майже сферичної лінзи обмежує поле зору зображення: зображення є чітким тільки в межах фокусної зони 434, і швидко розфркусується при більш гострих кутах перегляду. Майже сферичні лінзи - це не плоскі лінзи, й кривизна даних лінз збільшується для лінз із малим індексом діафрагми. На Фіг.19б показано асферичну лінзу, застосовувану в даній системі. Оскільки вона асферична, її кривизна не наближається до сфери. Асферична лінза 438 відокремлюється від шару піктограми 442 оптичним роздільником 440. Асферична лінза 438 проектує зображення площини піктограми нормально до площини матеріалу. Зображення виникає у фокусній точці 446. Фокусна точка асферичної лінзи перебуває в площині піктограми в широкому діапазоні кутів зору, від нормального 444 до гострого 448, оскільки вона має площину 452. Фокусна відстань лінзи змінюється залежно від кута зору. Фокусна відстань є найкоротшою для нормального 444 кута й збільшується, якщо кут зору стає більше гострим. При гострому куті зору 448 фокусна точка 450 усе ще перебуває в межах товщини площини піктограми, зображення розглядається під гострим кутом зору, отже, усе ще перебуває у фокусі для даного гострого кута зору 448. Фокусна зона 454 значно більша для асферичної лінзи 438, ніж фокусна зона 434 для практично сферичної лінзи 418. Асферична лінза 438, таким чином, забезпечує розширене поле зору в діапазоні відповідної піктограми зображення, так що периферійні краї відповідної піктограми зображення не випадають із поля зору порівняно зі сферичною лінзою 418. Асферичні лінзи кращі для даної системи через більше поле зору, яке вони забезпечують, і результуючого збільшення видимості зв'язаних зображень. Фіг.20а-в - це поперечні перерізи, що зображують дві практичні переваги, які є результатом використання товстого шару піктограми. Ці переваги існують незалежно від того, чи є використовувана лінза 456 сферичною 418 або асферичною 438, але переваги більші при комбінації з асферичною лінзою 438. Фіг.20а відображає системний матеріал тонкого шару піктограми 460, включаючи лінзи 456, відділені від шару піктограми 460 оптичним роздільником 458. Елементи піктограми 462 є тонкими 461 порівняно із кривизною лінзи 463, обмежуючи фокусну зону маленьким кутом між проектованим у нормальному напрямку 464 зображенням і зображенням 468 з найбільш гострим кутом, що має фокусну точку 470 у межах шару піктограми 460. Найвище поле зору можна отри 88288 46 мати за допомогою конструювання нормального фокуса зображення 466, на дні площини піктограми, таким чином, максимально збільшуючи гостре поле кута зору обмежене точкою, у якій фокальна точка 470 лежить на вершині площини піктограми. Поле зору системи, як на Фіг.20а, обмежено 30 градусами. На Фіг.20б показано переваги, що є результатом введення площини піктограми 471, яка є товстою 472 порівняно із кривизною лінзи 456. Лінзи 456 відділені від елементів товстої піктограми 474 за допомогою оптичного роздільника 458. Елементи товстої піктограми 474 залишаються у фокусі 475 у широкому полі зору, 55 градусів, на відміну від тонких елементів піктограми 462, як на Фіг.20а. Нормальне зображення 476, проектоване через лінзи 456 з фокусної точки 478, перебуває в ясному фокусі, і фокус залишається ясним по мірі збільшення кута зору до 55 градусів, де фокусна точка 482 гострого зображення 480 лежить угорі площини піктограми 471. Збільшене поле зору є більшим для плоских лінз, наприклад, для асферичних лінз, як на Фіг.19б. На Фіг.20в показано іншу перевагу площини товстої піктограми 492; зменшення чутливості даного системного матеріалу до варіацій у товщині S, що може стати результатом варіацій при виробництві. Лінза 484 відділена відстанню S нижньої поверхні шару піктограми з товщиною і. Лінза 484 проектує зображення 496 з фокусної точки 498, розташованої на дні шару піктограми 492. Ця Фігура відображає те, що варіації в оптичному просторі S між лінзами й шаром піктограми можуть змінюватися в діапазоні, рівному товщині шару піктограми й без втрат фокуса зображення 496, 500, 504. У лінзі 486 товщина оптичного роздільника становить біля (S+i/2) і фокусна точка 502 зображення 500 усе ще перебуває в товщі шару піктограми 492. У лінзі 488 товщина оптичного роздільника збільшилася до (S+i)490, і фокусна точка 506 зображення 504 перебуває на вершині елемента 494 товстої піктограми. Товщина оптичного роздільника, отже, може варіюватися в діапазоні товщини шару піктограми і: тонкий шар піктограми забезпечує невелике припустиме відхилення для варіацій товщини оптичного роздільника, й тонкий шар піктограми забезпечує більше відхилення для варіацій товщини оптичного роздільника. Додаткова перевага забезпечується товстим шаром піктограми 492. Недосконалі лінзи, наприклад, практично сферичні лінзи, можуть мати коротшу фокусну відстань 493 у напрямку їхніх країв, ніж у їхньому центрі 496. Це один з аспектів загального дефекту сферичної аберації практично сферичних лінз. Товстий шар піктограми забезпечує елемент піктограми, що може бути ясно сфокусований через діапазон фокусних відстаней, 498-495, таким чином поліпшуючи загальну ясність і контраст зображення, створеного лінзою 484, що має варіації фокусної відстані. Фіг.21 є горизонтальною проекцією, що показує застосування даної системи до валюти, інших захищених документів у якості «віконної» захисної нитки. На Фіг.21 показано віконну ниткоподібну 47 структуру, що включає системний матеріал 508, який був вшитий у стрічку, далі називану ниткою, що є, як правило, у діапазоні від 0,5мм до 10мм шириною. Нитка 508 введена у волоконну підкладку документа 510 і забезпечує віконні зони 514. Нитка 508 може, на вибір, включати пігментований, пофарбований, заповнений," або покритий герметизуючий шар 516, щоб збільшити контраст зображення й/або забезпечити додаткові засоби захисту або визначення справжності, наприклад, електричну провідність, магнітні властивості, виявлення й визначення справжності при ядерному магнітному резонансі або щоб сховати матеріал з поля зору в заломленому освітленні, при перегляді зі звороту підкладки (бік, протилежний тому, що й той, який поєднує шар 517, щоб зміцнити зв'язок між ниткою 508 і волоконною підкладкою 510). Підтримується орієнтація нитки 508, щоб тримати лінзи якнайвище і щоб ефекти зображення були видимими у віконних зонах 514. І волоконна підкладка 510, і нитка можуть служити поверхнею для нанесення друкованих елементів 518 і друковані елементи можуть наноситися 520 на волоконну підкладку на її звороті. На Фіг.21 показано, що нитка 508 й ефекти її зображення 522 видимі тільки з верхньої поверхні 521 підкладки 510 у віконних зонах 514. Нитка 508 покриваєтьсяволоконним підкладковим матеріалом у внутрішніх зонах 512 й ефекти зображення 522 майже невидимі у цих зонах. Особливо драматична ситуація з ОРМ ефектами, при введенні в нитку 508 (Див. Фіг.22). Оскільки волоконна підкладка 510 зміщена в різних напрямках, може бути створено ОРМ зображення для сканування по ширині 524 даної нитки, створюючи разючі й, драматичні візуальні ефекти. Ця скануюча характеристика ОРМ зображення, уможливлює представлення зображення 522, що є більшим за ширину нитки 508. Користувач, що інспектує документ, який містить захисну нитку 508, може надалі змістити документ, щоб просканувати повне зображення у всій нитці, розвертаючи її як напис. Ефекти варіантів втілення Deep, Float й Levitate також можуть використовуватися у форматі такої віконної нитки. Нитка 508 може бути щонайменше частково введена в захищені документи при виробництві за допомогою техніки, широко використовуваної в целюлозно-паперовій промисловості. Наприклад, нитка 508 може бути втиснута пресом у вологий папір, поки волокна не зчепилися й легко відокремлюються, як позначено в патенті США 4,534,398, який включено сюди як посилання. Віконна нитка даної системи особливо добре підходить для застосування у валюті. Типова загальна товщина матеріалу нитки перебуває в діапазоні 22-34 мікрона, у той час як загальна товщина паперу валюти може досягати 88 мікрон, можна ввести віконну захисну нитку даної системи в папір валюти без значної зміни загальної товщини паперу за допомогою зменшення на місці товщини паперу на величину, еквівалентну товщині нитки. У переважному варіанті втілення нитка 508 містить: (а) одну або більше оптичних прокладок (роздільників); 88288 48 (б) одну або більше, на вибір, періодичних планарних матриць мікрозображень або піктограм, розташованих у межах, на, або поруч із оптичною прокладкою; і (в) одну або більше, на вибір, періодичних планарних матриць нециліндричних мікролінз, розташованих на або поруч із оптичною прокладкою або планарною матрицею піктограми, з кожною мікролінзою, що має базовий діаметр менш 50 мікрон. В іншому варіанті втілення, мікрозображення або піктограми містять заповнені порожнечі або виточки, що сформовані на поверхні однієї або більше оптичних прокладок, у той час як нециліндричні мікролінзи є асферичними мікролінзами, з кожною асферичною мікролінзою, що має базовий діаметр від близько 15 до 35 мікрон. Щонайменше один пігментований, герметизуючий або затінений шар 516 може розташовуватися на планарних матрицях мікрозображень або піктограм для збільшення контрасту, і, відповідно, різкості піктограм, а також для маскування присутності нитки 508, коли нитка щонайменше частково введена в захищений документ. В іншому варіанті втілення даного винаходу нитка 508 містить: (а) оптичну прокладку, що має протилежні верхні й нижню плоскі поверхні; (б) періодичну матрицю мікрозображень або піктограм, що містять заповнені порожнини, сформовані на нижній плоскій поверхні оптичної прокладки; (в) періодичну матрицю нециліндричних, площинних, асферичних або багатозональних із шестикутною основою мікролінз, розташованих на верхній плоскій поверхні оптичної прокладки, де кожна мікролінза має базовий діаметр у діапазоні 20 - 30 мікрон; і (г) пігментований, герметизуючий або затінений шар 516, розташований на матриці піктограми. Оптичні прокладки можуть формуватися з використанням одного або більше безбарвних полімерів, включаючи, але не обмежуючись, поліестер, поліпропілен, поліетилен, поліетиленовий терефталат, полівініліденхлорид, і подібні до них матеріали. У зразковому варіанті втілення, оптичні прокладки формуються з використанням поліестеру або поліетиленового терефталату, і мають товщину в діапазоні 8-25 мікрон. Матриці піктограм і мікролінз можуть формуватися з використанням практично прозорих або таких, що тверднуть під випромінюванням матеріалів, включаючи, але не обмежуючись, акрил, поліестер, епоксидні суміші, уретан і подібні до них матеріали. Переважно, матриці формуються з використанням таких матеріалів як уретанова смола, що виробляється компанією «Lord Chemicals» з кодом продукту U107. Проточки піктограм, сформовані на нижній плоскій поверхні оптичної прокладки мають типові розміри близько 0,5-8 мікрон по глибині й 30 мікрон у ширині мікрозображення або піктограми. Проточки можуть заповнюватися підходящим матеріалом, наприклад, пігментованою смолою, чорнилом, барвниками, металами, магнітними матері 49 алами. У переважному варіанті втілення ці проточки заповнюються пігментованою смолою, яка містить субмікронний пігмент, що виробляється компанією «Sun Chemical Corporation» з кодом продукту Spectra Рас. Пігментований або замутнений шар 516 може формуватися з використанням одного або більше непрозорих покриттів або чорнила, включаючи, але не обмежуючись, такими матеріалами як пігментоване покриття, що містить пігмент, такий як діоксид титану, диспергований у межах зв'язувальної речовини або носія полімерного матеріалу, що твердне. Переважно пігментований або замутнений шар 516 формується з використанням полімерів, що тверднуть, і має товщину від 0,5 до 3 мікрон. Нитка 508, описана вище, може бути підготовлена наступними способами: (а) застосовуючи практично прозору або ясну смолу, що твердне, для верхніх і нижніх поверхонь оптичної прокладки; (б) формуючи матрицю мікролінз на верхній поверхні й матрицю піктограм у формі виточок на нижній поверхні оптичної прокладки; (в) стимулюючи тверднення практично прозорої або ясної смоли з використанням випромінювання; (г) заповнюючи виточки матриці піктограм пігментованою смолою або чорнилом; (д) видаляючи зайву смолу або чорнило з нижньої поверхні оптичної прокладки; і (е) застосовуючи пігментоване або осаджуване покриття чи шар до нижньої поверхні оптичної прокладки. У багатьох випадках бажано, щоб захисні нитки, використовувані у валюті й інших цінних фінансових документах виявлялися й ідентифікувалися високошвидкісними безконтактними сенсорами, наприклад, такими як ємнісний датчик, магнітний датчик, датчик прозорості, датчик непрозорості, флуоресценція, і/або ядерний магнітний резонанс. Введення флуоресцентних матеріалів у лінзу, підкладку, матрицю піктограми, або елементи наповнення піктограми плівки Unison можуть дати можливість прихованого або юридичного визначення справжності матеріалу Unison завдяки спостереженню присутності й спектральних характеристик флуоресценції. Флуоресцентна плівка Unison може конструюватися так, щоб мати ясно видимі флуоресцентні властивості по обидва боки матеріалу, або тільки з одного боку матеріалу. Без шару оптичної ізоляції в матеріалі, в нижній частині шару піктограми, флуоресценція будь-якої частини матеріалу Unison буде видима по обидва боки матеріалу. Включення шару оптичної ізоляції в матеріал дозволяє розділити видимість флуоресценції із двох сторін. Таким чином, матеріал Unison, що включає шар оптичної ізоляції знизу площини піктограми, може бути сконструйований таким чином, щоб флуоресціювати у різних напрямках: флуоресцентні кольори А видно з боку лінзи, немає видимої флуоресценції з боку шару оптичної ізоляції, флуоресцентні кольори А або В, видимий з боку шару оптичної ізоляції, але не з боку лінзи, і флуоресцентний колір А, видимий з 88288 50 боку лінзи й флуоресцентні кольори А або В, видимі з боку шару оптичної ізоляції. Унікальність, що забезпечує широкий діапазон можливих флуоресцентних підписів, може використовуватися, щоб далі збільшити захист матеріалу Unison. Шар оптичної ізоляції може бути шаром пігментованого або пофарбованого матеріалу, шар металу, або комбінацією пігментованих і металевих шарів, що поглинають або відбивають флуоресцентне випромінювання з одного боку матеріалу й запобігають його видимості з іншої сторони. Сформовані з формових виточок й їхніх протилежностей, піктограми, сформовані з формових вузлів, є особливо корисними, оскільки дають можливість машинного зчитування характеристик, які підтверджують справжність, із захисного матеріалу нитки Unison, для валюти й інших цінних документів. Матриця піктограми, наповнювач піктограми, і будь-яка кількість вторинного покривного шару (герметизуючий покривний шар), можуть всі, окремо або в комбінації, містити в собі нефлуоресцентні пігменти, нефлуоресцентні барвники, флуоресцентні пігменти, флуоресцентні барвники, металеві частки, магнітні частки, матеріали для ядерного магнітного резонансу, лазерні частки, органічні діодні матеріали, матеріали з різними оптичними властивостями, напилювані метали, тонкоплівкові інтерференційні матеріали, рідкокристалічні полімери, оптичні матеріали для перетворення зі зниженням і підвищенням частоти, двоколірні матеріали, оптично активні матеріали (що мають властивість оптичного повороту), оптичні поляризаційні матеріали та інші відповідні матеріали. За певних обставин, наприклад, при додаванні темного або кольорового покриття (наприклад, магнітний матеріал або провідний шар) до матеріалу Unison, або коли кольори площини піктограми є спірним при розгляді зі звороту підкладки, може бути бажано замаскувати або сховати убудовану, частково убудовану або віконну (тобто реалізовану у вигляді вікна) захисну нитку матеріалу Unison, з однієї сторони паперової підкладки, як видно у відбитому світлі, тоді як нитка є видимою із протилежного боку сторони підкладки. Інші типи захисних ниток для валюти широко використовують металевий шар, як правило, алюмінієвий, щоб відбити світло, яке фільтрується через поверхню підкладки, таким чином забезпечуючи схожу яскравість із навколишньою підкладкою. Алюміній або інший кольоровий нейтральний метал, що відбиває, може використовуватися таким самим чином, щоб замаскувати появу захисної нитки зі звороту паперової підкладки, накладаючи металевий шар на зворот матеріалу Unison і потім, на вибір, герметизуючи його на місці. Пігментований шар може використовуватися з тією самою метою, тобто для маскування або замутнення видимості захисної нитки від «звороту» документа, на місці металізованого шару, або в їхній комбінації. Пігментований шар може бути будь-яких кольорів, включаючи білий, але найбільш ефективними кольорами є кольори, що відповідає кольорам й інтенсивності світла, що розсіюється усередині й поза волоконною підкладкою. 51 Додавання металізованого шару до матеріалу Unison може виконуватися різними способами, включаючи пряме металеве напилення піктограми або герметизуючого шару матеріалу Unison завдяки термовакуумному напилюванню, металевому розпиленню, хімічному осадженню й іншим підходящим способам, або ламінуванням піктограми або герметизуючого шару матеріалу Unison на металеву поверхню іншої полімерної плівки. Загальновідомо, що можна створювати захисні нитки у валюті за допомогою металізації плівки, структурного зняття металу з даної плівки, щоб залишити вузькі стрічки металізованої області, ламінування металізованої поверхні до другої полімерної плівки, потім за допомогою прорізування ламінованого матеріалу, так щоб металеві стрічки були ізольовані від країв прорізаних ниток ламінувальним сполучним шаром, таким чином охороняючи метал від хімічних реакцій по краях ниток. Цей спосіб може також застосовуватися у випадку спорідненого винаходу: матеріал Unison може просто замінити другу ламинувальну плівку. Таким чином, матеріал Unison може підсилюватися за допомогою структурованих або неструктурованих металізованих шарів. Штучні зображення можуть конструюватися як подвійні структури, що мають один колір (або відсутність світла), що визначає піктограму, й інші кольори (або відсутність світла), що визначають фон; у цьому випадку кожна зона включає завершене однотонне зображення, що використовує «пікселі» зображення, якщо або повно, або порожні. Складніші штучні зображення можуть конструюватися за допомогою тональних варіацій обраних кольорів піктограми. Тональна варіація штучного зображення може створюватися шляхом контролю щільності кольорів у кожному зображенні піктограми або ефективним «напівтонуванням» штучного зображення за допомогою включення або виключення елементів дизайну в обраних групах піктограм. Перший спосіб, що контролює щільність кольору в кожному зображенні піктограми, може бути реалізований шляхом контролю оптичної щільності матеріалу, що створює мікродруковане зображення піктограми. Один з таких зручних способів використовує варіант втілення піктограми із заповненими виточками, був уже описаний раніше. Другий спосіб, «напівтонування» штучного зображення за допомогою включення або виключення елементів дизайну в обраних групах піктограм, зображений на Фіг.23, виконується завдяки включенню елементів дизайну зображення в зону піктограм з бажаною щільністю кольорів. Фіг.23 ілюструє це завдяки прикладу використання шестикутної структури повторення для зон піктограм 570, що координуватимуться зі схожою шестикутною структурою повторення лінз. Кожна із зон піктограми 570 не містить ідентичної інформації. Всі елементи зображення піктограм 572, 574, 576, і 578 мають практично однакову оптичну щільність (або інтенсивність фарбування). Елементи зображення піктограм 572 й 574 присутні в деяких із зон піктограм, й інші елементи зображення піктограм присутні в інших зонах піктограм. Деякі зони пікто 88288 52 грам містять окремий елемент зображення піктограми 570. Специфічний елемент зображення піктограм 572 є присутнім у половині із зон піктограм, елемент зображення піктограм 574 є присутнім у трьох четвертих зон піктограм, елемент зображення піктограм 578 є присутнім у половині із зон піктограм, і елемент зображення піктограм 576 є присутнім в одній третині зон піктограм. Присутня в кожній зоні піктограми інформація визначає, чи покажуть її відповідні лінзи кольори структури зображення піктограми або кольори фону зображення піктограми при конкретній орієнтації спостерігача. Або елемент зображення піктограм 572, або елемент зображення піктограм 578 будуть видимі у всіх лінзах, пов'язаних з даною структурою піктограми, але простір 580 штучного зображення елемента зображення піктограми 572 перекриває простір штучного зображення елемента зображення піктограми 578. Це означає, у зоні 582, що перекривається, штучні зображення піктограм 572 й 578 з'являться при 100% оптичній щільності, оскільки кожна лінза буде проектувати кольори зображення піктограми в даній зоні. Частину цих двох штучних зображень 588, що не перекриваються, видно в лінзах тільки на 50%, тому вона з'являється при 50% оптичній щільності. Штучне зображення 586 елемента піктограми 576 є видимим тільки в одній третині лінз, тому воно з'являється при 33,3% щільності. Штучне зображення 584 елемента піктограми 576, відповідно, з'являється при 75% щільності. Ясно, що величезна кількість тонових розбіжностей може бути отримана в штучному зображенні завдяки селективному виключенню елементів зображення піктограм в обраній частині зон піктограм. Для більшої ефективності розподіл елементів зображення піктограм по зонах зображення піктограм повинен бути стосовно рівномірним. Відносний спосіб конструювання зображення піктограми, проілюстрований на Фіг.24а, може використовуватися для створення комбінованих елементів штучного зображення, що є меншими за розмірами, ніж найменша деталь індивідуальних елементів штучного зображення. Це можна реалізувати в загальних умовах, де розмір найменшої деталі зображення піктограми більший за точність розміщення деталі. Таким чином, зображення піктограми матиме мінімум деталей, приблизно два мікрони у масштабі, але ці деталі можуть бути розміщені точніше в будь-якій точці на ґратах з інтервалом порядку 0,25 мікрон. У цьому випадку найменша деталь зображення піктограми - у вісім разів більша за точність розміщення даної деталі. Як й у випадку з попередньою схемою, цей спосіб відображається з використанням шестикутної структури піктограми 594, але він добре застосовується й для інших видів підходящої структурної симетрії. У Аналогічно зображеному на Фіг.23, даний спосіб використовує різну інформацію принаймні в одній зоні піктограми. У прикладі на Фіг.24а кожна із двох різних структур пентаграми 596 й 598 присутня у половині зон піктограми (для ясності лише одна з цих структур показана на цій Фігурі). Ці зображення піктограми створюють складене штучне зображення 600, що містить у собі штучне зображення 602, створене елементами 53 зображення піктограми 596, і штучне зображення 604, створене елементом зображення піктограми 598. Ці два штучних зображення, 602 й 604, створені для перекривання районів 606 й 608, що з'являються за 100% оптичної щільності (або інтенсивності фарбування), у той час як неперекриті райони 605 мають 50% оптичну щільність. Мінімальний масштаб перекритих районів у складному або композитному штучному зображенні може бути також малим, як і наведена для масштабу штучного збільшення точність розміщення елементів зображення піктограми, і тому може бути менше, ніж мінімальний розмір деталі двох складених штучних зображень, сконструйованих, щоб перекриватися в малому регіоні. У прикладі на Фіг.23, регіони, що перекриваються, використовуються для створення деталей номера «10», з вузькими лініями, застосування яких було б інакше неможливим. Цей спосіб може використовуватися для створення вузьких структур пробілів між елементами зображень піктограми, як показано на Фіг.24б. Шестикутні зони піктограми 609 можуть бути квадратними або мати будь-яку підходящу форму, щоб створити матрицю з наповнюваним простором, але шестикутна форма є кращою. У даному прикладі половина структур піктограми - це зображення піктограм 610, і половина - це зображення піктограм 611. В ідеальному варіанті ці дві структури були б відносно рівномірно розподілені серед зон піктограм. Усі з елементів цих структур, зображені як практично рівні й рівномірні за оптичною щільністю. При ізоляції ці дві структури не приймають форму кінцевого зображення, і вона може бути використана як елемент захисту - зображення не є очевидним доти, поки воно не сформовано лінзовою матрицею, яка знаходиться вище. Один із прикладів штучних зображень 612, сформованих комбінацією елементів піктограми 610 штучного зображення з елементами піктограми 611 штучного зображення, показаний тут і при ньому залишаються пробіли між окремими штучними зображеннями, що формують цифру «10». У цьому випадку два штучних зображення об'єднані, щоб сформувати кінцеве синтетичне зображення, тому пофарбовані частини зображення 613 показують тільки 50% оптичної щільності. Даний спосіб не обмежується тільки деталями даного прикладу: три піктограми можуть використовуватися замість двох, пробіли, що визначають бажаний елемент у складених штучних зображеннях, можуть мати різну ширину й необмежений діапазон зміни форм, і даний спосіб може поєднуватися або зі способами на Фіг.23, 24а,б, або 25, або іншим відомим способом конструювання зображення піктограми. Замаскована та прихована інформація може бути включена в зображення піктограм, яку неможливо побачити в результуючих штучних зображеннях. Маючи таку замасковану інформацію, що захована в піктограмі, зображення можуть, наприклад, використовуватися для розміщення інформації, що засвідчує справжність об'єкта. Два способи реалізації цієї ідеї зображені на Фіг.25. Перший спосіб проілюстрований завдяки використанню підходящих зображень піктограм 616 й 618. Зображення 88288 54 піктограми 616 показує тверду граничну структуру й номер «42», що втримується усередині границі. Зображення піктограми 618 показує тверду форму з номером «42», як графічний отвір у даній формі. У цьому прикладі форми периметра зображень піктограм 616 й 618 є у значній мірі ідентичними і їхнє відносне положення у межах їхніх відповідних зон піктограм 634 й 636 також є у значній мірі ідентичними. Коли складене штучне зображення 620 створюється з даних зображень піктограм, межа складеного штучного зображення 622 покаже 100% оптичну щільність, оскільки всі зображення піктограми мають структуру у відповідному районі, тому присутнє повне перекриття штучних зображень, створених із зображень піктограм 616 й 618. Оптична щільність внутрішнього району 624 складеного штучного зображення 620 буде 50%, оскільки відображення простору, що оточує «42», походить від зображень піктограм 618, які заповнюють тільки половину зон піктограм, і зображення кольорового «42» походить від зображень піктограм 616, які також, заповнюють тільки половину зон піктограм. Далі, немає тонової диференціації між «42» і фоном, синтетичне зображення, що розглядається, 626, покаже зображення, що має 100% оптичну щільність на межі 628, і 50% оптичну щільність усередині 630. «42» приховано є присутнім у всіх зображеннях піктограм 616 й 618, і, таким чином, «нейтралізовано» і не буде видимим у штучному складеному зображенні 626, що розглядається. Другий спосіб для включення прихованої інформації в зображення піктограм проілюстрований за допомогою трикутників на Фіг.25. Трикутники 632 можуть бути у випадковому порядку поміщені в зони піктограми (не показані на цій Фігурі) або вони можуть розміщуватися в матриці або іншій структурі, що практично не підходить для періоду зон піктограм 634, 632. Штучні зображення створюються з множини стандартних матричних зображень піктограм, що відображаються відповідною стандартною матрицею мікролінз. Структури в площині піктограми, які, у значній мірі, не відповідають періоду матриці мікролінз, не будуть формувати завершене штучне зображення. Структура трикутників 632, отже, не створить погодженого штучного зображення й не буде видима в спостережуваному штучному зображенні 626. Даний спосіб не обмежується простими геометричними конструкціями, наприклад, трикутниками 632: інша прихована інформація, наприклад, літерноцифрова інформація, штрих коди, біти даних, великомасштабні структури, можуть включатися в площину піктограми за допомогою даного способу. Фіг.26 ілюструє загальний підхід до створення повністю тривимірних інтегральних зображень у матеріалі Unison (Unison 3-D). Окрема зона піктограми 640 містить зображення піктограми 642, що являє собою вид об'єкта зі спотвореним масштабом для відображення в 3-D, як видно із точки огляду зони піктограми 640. У цьому випадку зображення піктограми 642 виконано так, щоб сформувати штучне зображення 670 голокуба 672. Зображення піктограми 642 має межі переднього плану 644, що являє собою найближчі кути 676 55 голокуба 672, конічні щілинні структури 646, що представляють кути 678 голокуба 672, і межі заднього плану 648, що представляють найдальшу сторону 678 голокуба 672. Можна побачити, що відносні пропорції основи переднього плану 644 і заднього плану 648 у зображенні піктограми 642 не відповідають пропорціям найближчої сторони 674 і найдальшої сторони 678 штучного зображення голокуба 672. Причина різниці в масштабах - зображення, що повинні з'являтися далі від площини матеріалу Unison, мають більше збільшення, тому їхній розмір у зображенні піктограми повинен бути зменшений для забезпечення правильного масштабу зі збільшення, щоб сформувати штучне зображення 672. У різних місцях розташування на матеріалі Unison 3-D знаходяться перебувають зони піктограми 650, що містять у собі різні зображення піктограми 652. Також, як із зображенням піктограми 642, зображення піктограми 652 являє собою вид штучного зображення 672 зі спотвореним масштабом, як воно проглядається із точки огляду зони піктограми 650. Відносне масштабування переднього плану 654 і заднього плану 658 є схожим на відповідні елементи зображення піктограми 642 (хоча це, загалом, неправда), але розташування контуру заднього плану 658 змістилося разом з розмірами й орієнтацією кутових структур 656. Зона піктограми 660 розташована на відстані, на матеріалі Unison 3-D, і являє собою інше зображення піктограми 662, зі спотвореним масштабом, включаючи зображення піктограми 662 з контуром переднього плану 664, конічними щілинними структурами 667 і контуром заднього плану 668. Загалом, зображення піктограми в кожній зоні піктограми в матеріалі Unison 3-D буде злегка відрізнятися від найближчих сусідів і може значно відрізнятися від далеких сусідів. Можна побачити, що зображення піктограми 652 являє собою перехідний щабель між зображеннями 642 й 662. Загалом, кожне зображення піктограми в матеріалі Unison 3-D може бути унікальним, але кожне буде представляти перехідний щабель між зображеннями піктограми до іншого її боку. Штучне зображення 670 формується з множини зображень піктограм, подібно до зображень піктограм 640, 650 й 660, що відображаються штучно через зв'язану лінзову матрицю. Штучне зображення голокуба 674 показує різні фактори штучного збільшення, що стали результатом ефективних періодів повторення різних елементів кожного із зображень піктограм. Можна припустити, що зображення голокуба 674 призначене для перегляду як SuperDeep зображення. У цьому випадку зона піктограми 640 розташовувалася на деякій відстані знизу, ліворуч зони піктограми 650, і зона піктограми 660 розташовувалася на деякій відстані вгорі, праворуч зони піктограми 650, і можна було побачити, що ефективний період контурів переднього плану 644, 654 й 664 буде меншим за ефективний період контурів заднього плану 648, 658 й 668, таким чином змушуючи найближчу сторону 676 куба (відповідає контурам переднього плану 644, 654 й 664), перебувати ближче до пло 88288 56 щини матеріалу Unison і збільшуватися під дією більшого фактора. Кутові елементи 646, 656 й 667 скоординовані з елементами переднього й заднього плану, щоб створити ефект гладкої зміни глибини між ними. Спосіб конструювання зображень піктограми для матеріалу Unison 3-D детальніше показано на Фіг.27. Ця Фігура надає окреме або ізольоване подання даного способу для окремого проекційного апарата 680. Як описано раніше, окремий проекційний апарат містить у собі лінзу, оптичну прокладку і зображення піктограми; зображення піктограми, що має практично такі ж розміри, як і період повторення лінзи (дозволяється невелика різниця в масштабі, що створює візуальний ефект Unison). Поле зору даної лінзи й зв'язаної піктограми показане як конус 682: це також відповідає інверсії фокусного конуса лінзи, тому пропорції поля зору конуса 682 визначаються індексом діафрагми лінзи. І хоча на Фігурі показано, що цей конус має кругову підставку, форма підставки насправді буде така сама, як і форма зони піктограми, наприклад - шестикутна. У даному прикладі автори бажають створити штучне зображення Unison 3-D, що містить три копії слова «UNISON», 686, 690 й 694 з тими ж візуальними розмірами, що й три різних площини зображення SuperDeep 684, 690 й 692. Діаметр площин зображень 684, 690 й 692 розширюється з конусом поля зору: інакше кажучи, по мірі збільшення глибини зображення збільшується область охвату конуса поля зору. Таким чином, поле зору у площині з найменшою глибиною 684 тільки містить частина «NIS» слова «UNISON», у той час як площина із середньою глибиною 688 містить всю частину «NIS» і частини «U» й «ПРО», і площина з найбільшою глибиною 692 містить практично все слово «UNISON», за винятком тільки частини останньої «N». Інформація, представлена (UNISON 686, 690 й 694) за допомогою кожної із цих площин штучного зображення 684, 688 й 692, повинна обов'язково бути включена в окреме зображення піктограми в проекційному апараті 680. Це виконується завдяки захопленню інформації в конус поля зору 686 у кожній площині з різною глибиною 684, 688 й 692, з подальшим масштабуванням результуючих структур зображень піктограм за такими самими розмірами. Зображення піктограми 696 являє собою поле зору зображення UNISON 686, яке видно в глибинній площині 684, зображення піктограми 704 являє собою поле зору зображення UNISON 690, яке видно в глибинній площині 688, і зображення піктограми 716 являє собою поле зору зображення UNISON 694, яке видно в глибинній площині 692. У межах зображення піктограми 696 елементи зображення піктограми 696 виникають із частини першого «N» зображення UNISON 686, елемент зображення піктограми 700 виникає із частини «І» зображення UNISON 686, елементи зображення піктограми 702 виникають із частини «S» зображення UNISON 686. У межах зображення піктограми 704 елемент зображення піктограми 706 виникає із частини «U» зображення UNISON 690, елемент зображення піктограми 708 виникає із 57 частини першого «N» зображення UNISON 690, елемент зображення піктограми 710 виникає із частини «S» зображення UNISON 690, і елемент зображення піктограми 714 виникає із частини «О» зображення UNISON 690. Автори звертають увагу на те, що, незважаючи на подання штучних зображень 686, 690 й 694 у схожому масштабі, зображення піктограми 704 для площини 688 із середньою глибиною являє собою свої літери UNISON у дрібнішому масштабі, ніж літери зображення піктограми 696. Це пояснює вище штучне збільшення, якому піддаватиметься зображення піктограми 704 (при систематичному з'єднанні з безліччю навколишніх піктограм зображень, для однакової площини з тією же самою глибиною). Аналогічно, зображення піктограми 716 включає елементи зображення піктограми 718, що виникає із зображення UNISON 694, і літери UNISON, включені в дане зображення піктограми, мають далі зменшений масштаб. Кінцеве зображення піктограми для даного проекційного апарата створюється завдяки комбінації всіх трьох зображень піктограм 696, 704 й 716 в одне зображення піктограми 730, показане на Фіг.28. Елементи комбінованої піктограми 732 включають всю графічну й глибинну інформацію, необхідну для проекційного апарата 680, щоб внести свій внесок у штучне зображення, сформоване з множини проекторів зображень, кожний з яких має специфічну інформацію про зображення піктограми, що є результатом перетинання його власного конуса поля зору, зосередженого на проекторі зображення, з рівнями й елементами штучного зображення, що створюється. Оскільки кожен проектор зображення зміщений щонайменше на один період повторення лінзи від кожного іншого проектора зображення, кожен проектор зображення нестиме різну інформацію, що є результатом перетину його власного конуса поля зору із простором штучного зображення. Кожне із зображень піктограм, що потрібно для подання обраного 3-D зображення, може бути розраховано на основі інформації про тривимірну цифрову модель штучного зображення, бажаного глибинного положення й глибини, для подання в штучному зображенні, періоду повторення лінзи, поля зору лінзи, найвищої графічної роздільної здатності зображень піктограми. Цим фактором є верхня межа на рівні деталі, що може бути представлена в кожній глибинній площині. Оскільки глибинні площини, що лежать далі від площини матеріалу Unison, несуть велику кількість інформації (через збільшене поле зору), межа графічного розділення піктограм має значний вплив на розділення цих глибинних площин штучного зображення. Фіг.29 ілюструє, як спосіб з Фіг.27 може застосовуватися до складного тривимірного штучного зображення, наприклад, зображення артефакту з безцінним різьбленням на мамонтовій кістці льодовикового періоду, Леді Брассемпоу 742. Індивідуальний проектор зображення 738, що включає, щонайменше, лінзу, оптичний просторовий елемент, і зображення піктограми (не показано на цій Фігурі) перебуває в площині 740 матеріалу Unison, 88288 58 що відокремлює простір штучного зображення типу float, від простору штучного зображення типу deep. У даному прикладі простір штучного зображення охоплює матеріал Unison таким чином, що частина зображення перебуває в просторі штучного зображення типу float і частина перебуває в просторі штучного зображення типу deep. Проектор зображення 738 має практично конічне поле зору, що розширюється як у простір штучного зображення типу deep 744, так й у простір штучного зображення типу float 746. Необхідна кількість площин зображення типу deep 748 й 752-762 обирається у просторі, необхідному для одержання бажаного розділення простору штучного зображення типу deep. Аналогічно, необхідна кількість площин зображення типу float, 750 й 764-774, у просторі, необхідному для одержання бажаного розділення простору штучного зображення типу float. Деякі з даних площин, наприклад, площини типу deep 748 і площини типу float 750, простягаються за штучне зображення, і не робитимуть внеску у кінцеву інформацію в зображенні піктограми. Для ясності, показана на Фіг.29, кількість площин зображення обмежена малим числом, але дана кількість обраних площин зображення може бути високою, наприклад, 50 або 100 площин або більше, щоб одержати бажане розділення по глибині штучного зображення. Спосіб, зображений на Фіг.27 й 28, застосовується для одержання зображення піктограми в кожній глибинній площині за допомогою визначення форми перерізу поверхні об'єкта 742 з обраною глибинною площиною 156114. Результуючі окремі зображення піктограм масштабовані до кінцевого розміру об'єднаного зображення піктограми. Всі зображення піктограми типу float спочатку повернені на 180 градусів (оскільки вони знову повертаються на даний кут, коли вони проектуються, таким чином, повертаючи їх на правильний кут орієнтації в штучному зображенні), потім вони поєднуються із зображеннями піктограми типу deep, щоб сформувати кінцеве зображення піктограми для даного проекційного апарата 738. Цей процес повторюється для кожного з положень проекторів зображення, щоб одержати повну структуру зображень піктограм, потрібних для формування повного штучного зображення 742. Розділення штучних зображень залежить від розділення оптичних проекторів і графічного розділення зображень піктограм. Автори одержали графічні розділення зображень піктограм менше ніж 0,1 мікрон, що перевищує теоретичну межу оптичного розділення збільшувальної оптики (0,2 мікрони). Типове зображення піктограми створюється з розділенням 0,25 мікрон. Матеріали Unison можуть вироблятися шляхом листової або стрічкової обробки, з використанням інструментів, які окремо вставляють лінзи й мікроструктури піктограм. Як лінзові інструменти, так й інструменти піктограм виконуються із використанням фотошаблонів і фоторезистних способів. Лінзові інструменти спочатку були сконструйовані як шаблони напівпровідникового типу, як правило, чорний хром на склі. Шаблони, що мають значне розділення, можуть створюватися з вико 59 ристанням фотозменшення або фоторедукування, електронно-променевого запису або лазерного запису. Типовий шаблон лінзового інструмента містить повторювану структуру непрозорих шестикутників з обраним періодом, наприклад, 30 мікрон, із чистими лініями, що відокремлюють шестикутники із шириною менше ніж 2 мікрони. Цей шаблон потім, використовується для нанесення фоторезистного шару на скляну площину, використовуючи класичну напівпровідникову систему УФ фотолітографії. Обирається товщина захисного шару, щоб одержати бажаний прогин лінзи. Наприклад, товщина в 5 мікрон позитивного захисного шару AZ 4620 наноситься на скляну площину підходящими способами, наприклад, нанесенням покриття з використанням центрифугування, нанесення покриття з способом занурення, нанесення меніскового покриття або за допомогою розпилення, щоб створити лінзи з номінальним повторенням в 30 мікрон і номінальною фокусною відстанню в 35 мікрон. Захисний шар наноситься з використанням шаблона і вводиться в скло класичним способом, потім висушується й дегазується при 100° С протягом 30 хвилин. Лінзи формуються за допомогою оплавлення стандартними способами, що відомі фахівцям. Результуючі мікролінзи із захисним шаром покриті струмопровідним металом, наприклад, золотом або сріблом, і створюється негативний нікелевий інструмент за допомогою електроформовки. Інструменти піктограм створюються з використанням схожих способів. Структура піктограми, як правило, створюється з використанням програмного забезпечення CAD і ця конструкція передається виробникові напівпровідникового шаблона. Цей шаблон використовується аналогічно з лінзовим шаблоном, за винятком того, що товщина захисного шару, як правило, знаходиться в діапазоні від 0,5 мікрон до 8 мікрон, залежно від оптичної щільності бажаного штучного зображення. Фоторезистний захисний шар наноситься шаблоновою структурою, вводиться у скло з використанням класичних способів, покривається провідним металом і створюється негативний нікелевий інструмент за допомогою електричного формування. Відповідно до вибору конструкції оригінальної маски й вибору використовуваного захисного шару (позитивний або негативний), піктограми можуть створюватися у формі виточок у захисних структурах, або вони можуть створюватися у формі "мезаобластей" або вузлів у захисних структурах, або разом. Матеріали Unison можуть виробляється з використанням багатьох різноманітних матеріалів і з використанням відомих фахівцям способів мікрооптичної й мікроструктурної реплікації, включаючи екструзійне штампування, радіаційну вулканізацію, м'яке штампування, пресування литтям, реактивне пресування литтям, і литтям спосібом протитиску. Переважний спосіб виробництва -це сформувати піктограми як виточки у радіаційно вулканізованому рідкому полімері, що наноситься литтям на базову плівку, наприклад, клейку плівку з поліетилентерефталата, 75 товщини, потім сформувати лінзи з радіаційно вулканізованого полімеру на 88288 60 звороті базової плівки при коректному вирівнюванні або нахилі щодо піктограм, потім заповнити виточки піктограми субмікронними частками кольорового пігментованого матеріалу за допомогою нанесення граверного покриття раклею на поверхню плівки, зробити заповнення твердим з використанням підходящих способів (приклади: видалення розчину, радіаційна вулканізація або хімічна реакція) і нарешті нанести. На вибір, герметизуючий шар може бути прозорим, пофарбованим, пігментованим, або включати приховані захисні матеріали. Виробництво матеріалу Unison Motion вимагає, щоб інструмент піктограми й лінзовий інструмент містив обраний ступінь зсуву осей симетрії двох матриць. Зсув осей симетрії піктограм і лінз контролює розмір штучного зображення й поворот штучного зображення в зробленому матеріалі. Часто є бажаним одержати практично вирівняні штучні зображення, як в одному напрямку сітки, так й у перехресних мережних напрямках, і в цих випадках, загальний кутовий зсув піктограм і лінз розділяється в рівній пропорції між лінзовою структурою й структурою піктограми. Ступінь потрібного кутового зсуву зазвичай дуже малий. Наприклад, загальний кутовий зсув порядку 0,3 градуса, є підходящим для збільшення зображень піктограм в 30 мікрон до розміру в 5,7 міліметрів у матеріалі Unison Motion. У даному прикладі загальний кутовий зсув розділяється в рівній пропорції між двома інструментами, так що кожен інструмент нахиляється під кутом 0,15 градусів у тому самому напрямку для обох інструментів. Нахил у тому самому напрямку, бо інструменти формують мікроструктури на зворотах базової плівки так, що нахили інструментів складаються, замість того, щоб нейтралізувати один одного. Нахил може бути введений в інструменти під час первісного конструювання шаблонів за допомогою повороту всієї структури на бажаний кут до її запису. Нахил може також бути введений механічно в плоский нікелевий інструмент за допомогою обрізки його під відповідним кутом із застосуванням верстата із числовим програмним управлінням. Інструмент із нахилом потім, формується в циліндричний інструмент, який використовує зрізаний косо край, щоб вирівняти інструмент щодо осі обертання друкованого циліндра. Тут мікрооптична система штучного збільшення може бути об'єднана з додатковими характеристиками, включаючи, але не обмежуючись даними варіантами втілення, як окремі елементи або різного роду комбінації, наприклад, матеріали для заповнення піктограм, зворотне покриття, зовнішнє покриття, слабоструктуровані й неструктуровані заповнення або включення в лінзи, оптичні прокладки або матеріали піктограм, у якості ламінату або покриття, чорнило або клеї, включаючи водні розчини, радіаційно вулканізовані, оптично прозорі, напівпрозорі або непрозорі, пігментовані або пофарбовані клейма або фірмові знаки, у формі позитивного або негативного матеріалу покриттів або друкованих елементів, включаючи, але не обмежуючись, чорнило, метали, флуоресцентні, або магнітними матеріали, рентгенівські, інфраче
ДивитисяДодаткова інформація
Назва патенту англійськоюMicrooptical system for safety and reproduction of image
Автори англійськоюStenblik Richard A., Hert Mark J., Jordan Gregori P.
Назва патенту російськоюМикрооптическая система безопасности и воспроизведения изображения
Автори російськоюСтинблик Ричард А., Херт Марк Дж., Джордан Грегори Р.
МПК / Мітки
МПК: G02B 13/18, G02B 3/10, G03H 1/00, G02B 27/08, G01B 15/02, G01N 23/02
Мітки: відтворення, мікрооптична, безпеки, система, зображення
Код посилання
<a href="https://ua.patents.su/39-88288-mikrooptichna-sistema-bezpeki-i-vidtvorennya-zobrazhennya.html" target="_blank" rel="follow" title="База патентів України">Мікрооптична система безпеки і відтворення зображення</a>
Спосіб відтворення об’ємного зображення
Номер патенту: 28303
Опубліковано: 10.12.2007
Автори: Лебедько Олексій Олександрович, Руденко Олег Петрович, Івасик Олена Іванівна
Мітки: відтворення, зображення, об`ємного, спосіб
Формула / Реферат:
Спосіб відтворення об'ємного зображення, який полягає в тому, що на підготовлену поверхню наносять елементи зображення, який відрізняється тим, що попередньо виконані переважно за трафаретами з листового матеріалу елементи зображення збирають у комплекти, за допомогою яких відтворюють зображення шляхом накладання і закріплення елементів один на одний відповідно до зменшення розмірів останніх.
Керуюча цифрова система безпеки атомної електростанції і спосіб забезпечення параметрів безпеки системи
Номер патенту: 78477
Опубліковано: 15.03.2007
Автор: Бахмач Євгеній Степанович
МПК: G21C 7/00, G21C 17/00
Мітки: цифрова, система, керуюча, параметрів, системі, забезпечення, атомної, спосіб, безпеки, електростанції
Формула / Реферат:
1. Керуюча цифрова система безпеки атомної електростанції, що містить множину ідентичних каналів для оброблення зчитаних параметрів, кожен з яких складається із пристрою вводу вхідних сигналів, пристрою порівняння вхідних сигналів з попередньо встановленими значеннями, пристрою формування керуючих сигналів, з'єднаного з пристроєм порівняння і перехресно з'єднаного з кожним каналом для оброблення зчитаних параметрів, яка відрізняється тим, що...
Пристрій для відтворення зображення на матричному екрані
Номер патенту: 35640
Опубліковано: 25.09.2008
Автори: Борбич Михайло Павлович, Куличок Олександр Володимирович, Дорощенков Геннадій Дмитрович, Волонтир Людмила Олексіївна
МПК: H04N 5/66
Мітки: пристрій, зображення, матричному, відтворення, екрані
Формула / Реферат:
Пристрій для відтворення зображення на матричному екрані, що містить набірний матричний екран з N модулів, кожен з яких містить однакову кількість комірок зображення, з'єднаних з n та m шинами керування, з яких n з'єднані з n виходами відповідного з N блока пам'яті та регістрів, входи якого з'єднані з виходами відеопроцесорного блока, причому кожний блок пам'яті та регістрів містить і його n виходами є виходи n-розрядного блока...
Пристрій для відтворення зображення на матричному екрані
Номер патенту: 38680
Опубліковано: 12.01.2009
Автори: Дорощенков Геннадій Дмитрович, М'яснянкіна Сніжана Володимирівна, Кожем'яко Володимир Прокопович, Поплавський Анатолій Вацлавович
МПК: H04N 5/66
Мітки: екрані, відтворення, пристрій, зображення, матричному
Формула / Реферат:
1. Пристрій для відтворення зображення на матричному екрані, що містить відеопроцесорний блок, інформаційні виходи та виходи керування якого з'єднані з відповідними інформаційними входами та входами керування N блоків оперативної пам'яті та N модулів відображення, горизонтальні шини кожного з яких з'єднані з виходами відповідного N блока розгортки, а вертикальні шини - з виходами відповідного N блока послідовно-паралельних регістрів, який...
Система техніки безпеки польоту літаків
Номер патенту: 57939
Опубліковано: 15.07.2003
Автор: Філіпчук Степан Павлович
МПК: G08B 21/00
Мітки: безпеки, система, техніки, польоту, літаків
Формула / Реферат:
1. Система техніки безпеки польоту літаків, що містить салон пасажирів, кабіну пілота, тамбур пілота, яка відрізняється тим, що у верхній частині тамбура і кабіні пілота розташований лазерний пристрій.2. Система за п. 1, яка відрізняється тим, що на стіні з боку кабіни пілота встановлений пристрій, електрично зв’язаний з лазерним пристроєм.3. Система за п. 1, яка відрізняється тим, що на стіні, яка межує із салоном пасажирів,...
Попередній патент: Валок, а також кільце для подібного валка
Наступний патент: Спосіб здвоювання й устаткування здвоювання для виробництва багатошарових виробів
Випадковий патент: Установка для очищення водних розчинів електроерозійною коагуляцією
