Електромагнітний вібратор

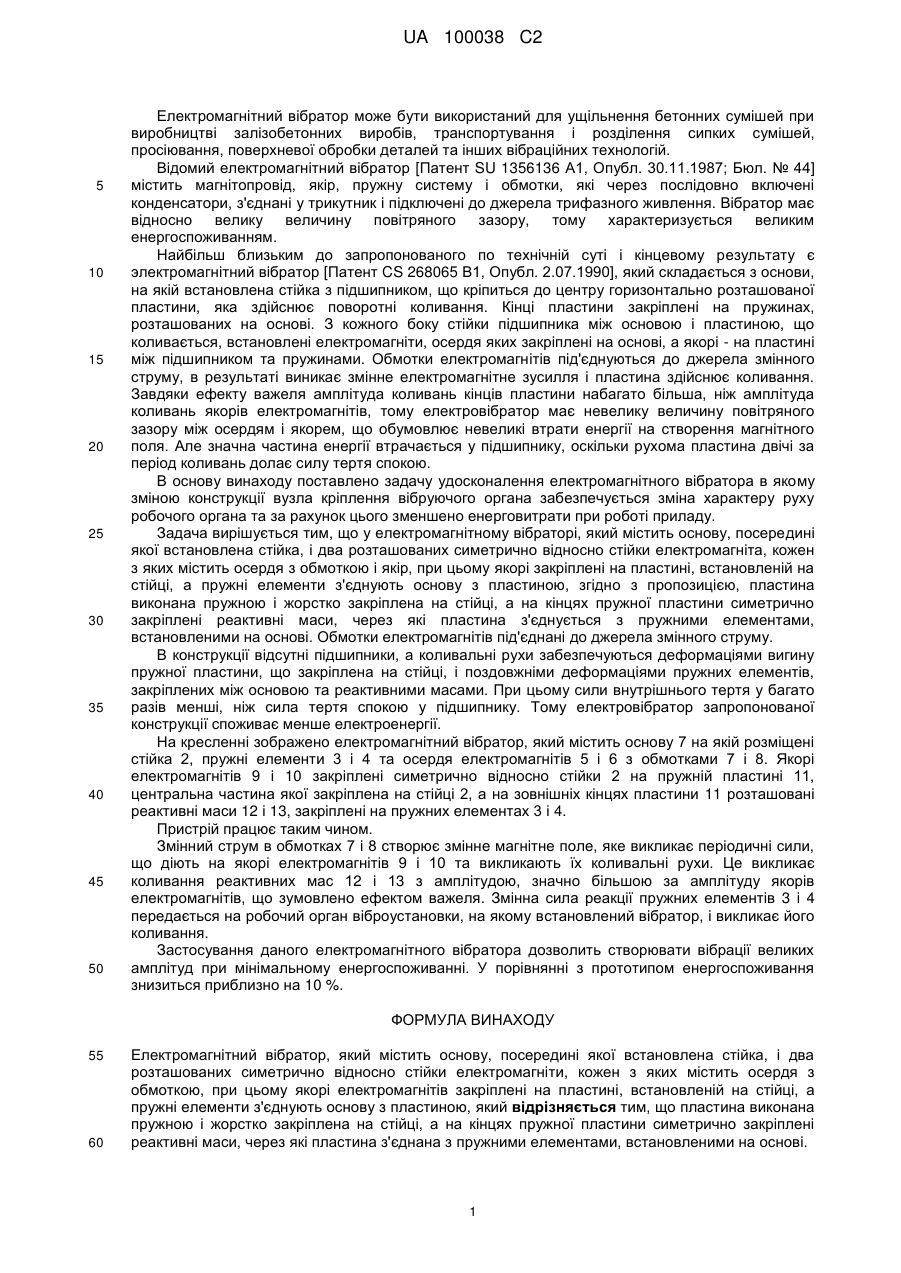

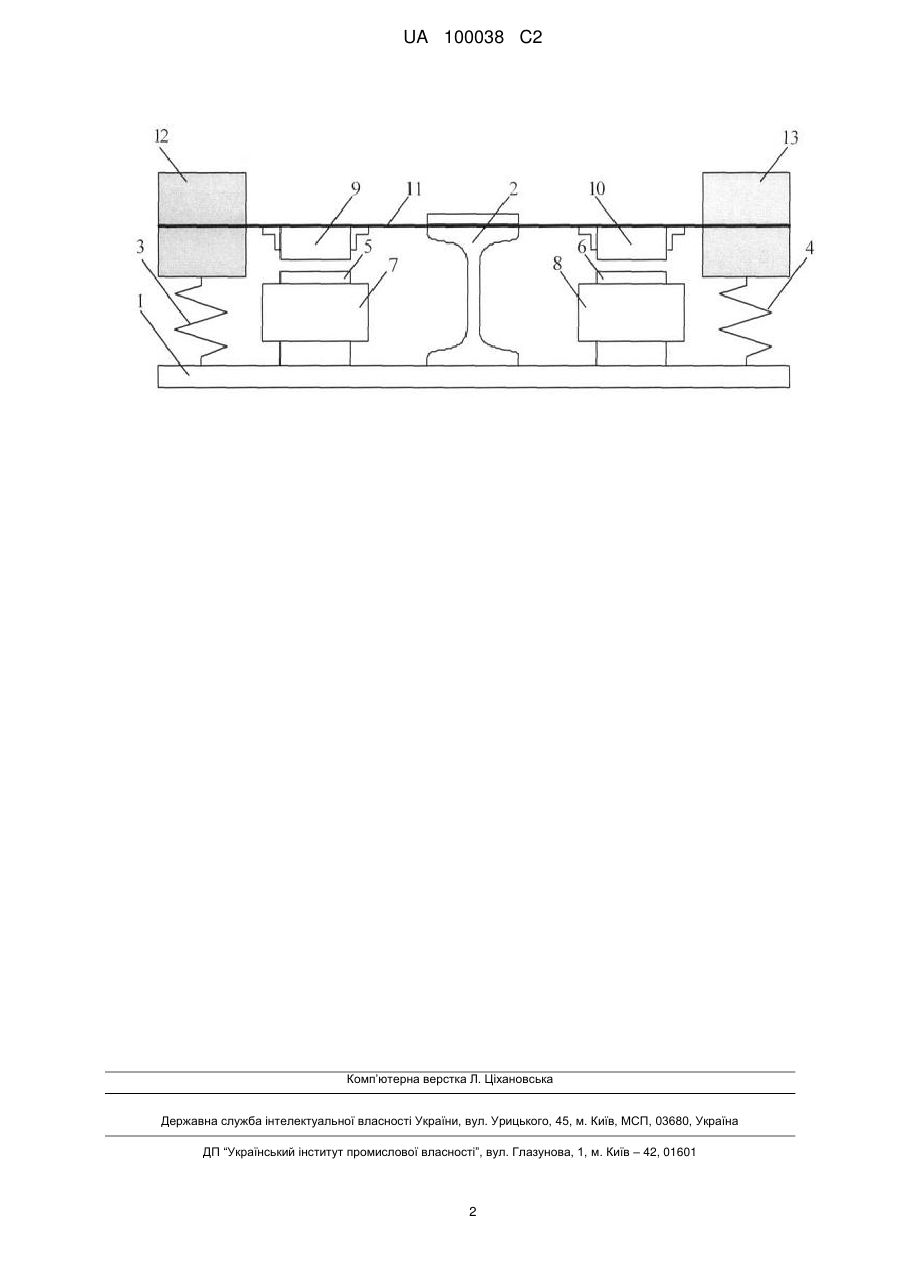

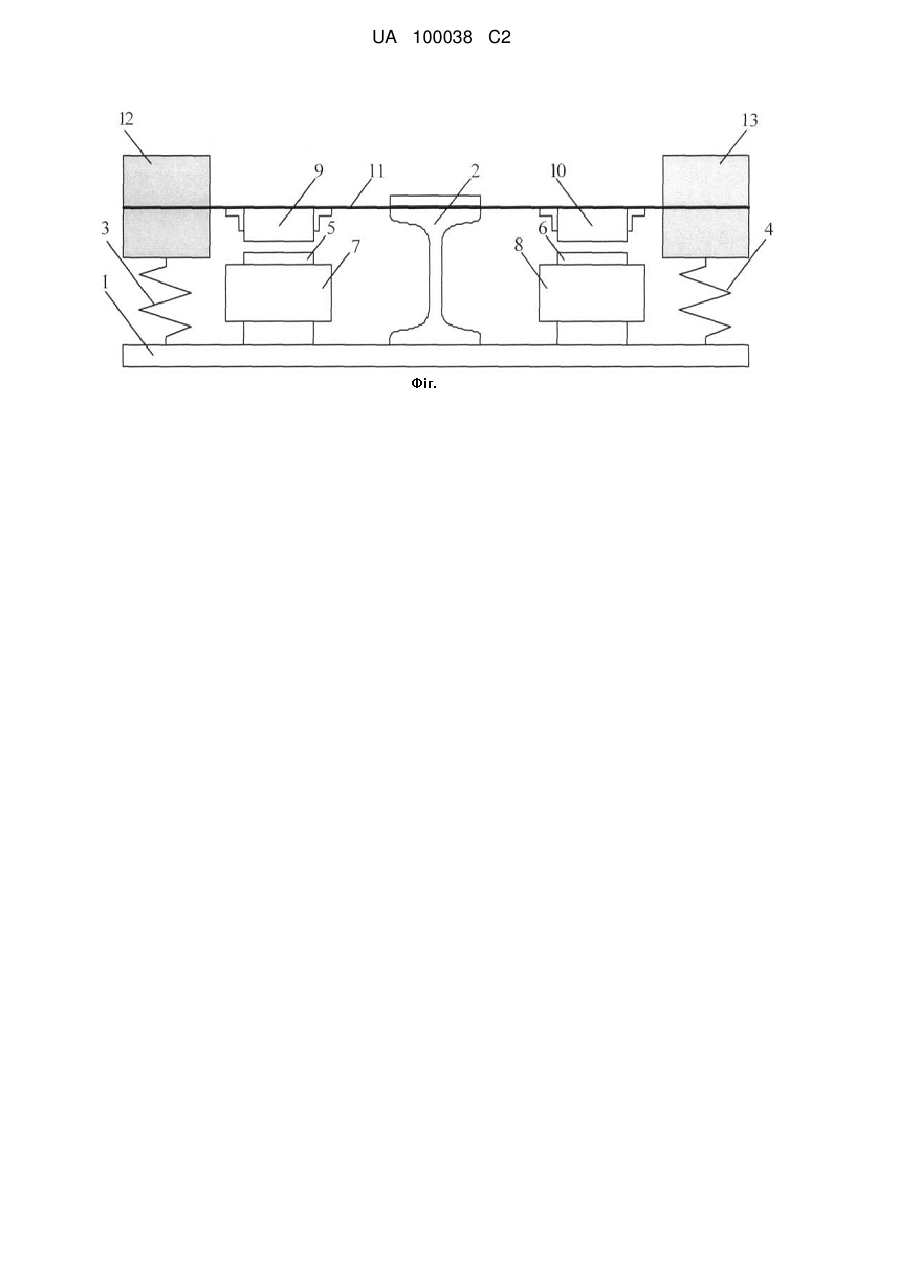

Реферат: Винахід належить до електромагнітних вібраторів і може бути використаний для ущільнення бетонних сумішей при виробництві залізобетонних виробів, розділенні сипких сумішей. Електромагнітний вібратор містить основу, посередині якої встановлена стійка, і два розташованих симетрично відносно стійки електромагніти, кожен з яких містить осердя з обмоткою. Якорі електромагнітів закріплені на пластині, встановленій на стійці, а пружні елементи з'єднують основу з пластиною. Згідно з винаходом, пластина виконана пружною і жорстко закріплена на стійці. На кінцях пружної пластини симетрично закріплені реактивні маси, через які пластина з'єднується з пружними елементами, встановленими на основі. Винахід забезпечує зменшення енерговитрат при роботі електромагнітного вібратора. UA 100038 C2 (12) UA 100038 C2 UA 100038 C2 5 10 15 20 25 30 35 40 45 50 Електромагнітний вібратор може бути використаний для ущільнення бетонних сумішей при виробництві залізобетонних виробів, транспортування і розділення сипких сумішей, просіювання, поверхневої обробки деталей та інших вібраційних технологій. Відомий електромагнітний вібратор [Патент SU 1356136 А1, Опубл. 30.11.1987; Бюл. № 44] містить магнітопровід, якір, пружну систему і обмотки, які через послідовно включені конденсатори, з'єднані у трикутник і підключені до джерела трифазного живлення. Вібратор має відносно велику величину повітряного зазору, тому характеризується великим енергоспоживанням. Найбільш близьким до запропонованого по технічній суті і кінцевому результату є электромагнітний вібратор [Патент CS 268065 В1, Опубл. 2.07.1990], який складається з основи, на якій встановлена стійка з підшипником, що кріпиться до центру горизонтально розташованої пластини, яка здійснює поворотні коливання. Кінці пластини закріплені на пружинах, розташованих на основі. З кожного боку стійки підшипника між основою і пластиною, що коливається, встановлені електромагніти, осердя яких закріплені на основі, а якорі - на пластині між підшипником та пружинами. Обмотки електромагнітів під'єднуються до джерела змінного струму, в результаті виникає змінне електромагнітне зусилля і пластина здійснює коливання. Завдяки ефекту важеля амплітуда коливань кінців пластини набагато більша, ніж амплітуда коливань якорів електромагнітів, тому електровібратор має невелику величину повітряного зазору між осердям і якорем, що обумовлює невеликі втрати енергії на створення магнітного поля. Але значна частина енергії втрачається у підшипнику, оскільки рухома пластина двічі за період коливань долає силу тертя спокою. В основу винаходу поставлено задачу удосконалення електромагнітного вібратора в якому зміною конструкції вузла кріплення вібруючого органа забезпечується зміна характеру руху робочого органа та за рахунок цього зменшено енерговитрати при роботі приладу. Задача вирішується тим, що у електромагнітному вібраторі, який містить основу, посередині якої встановлена стійка, і два розташованих симетрично відносно стійки електромагніта, кожен з яких містить осердя з обмоткою і якір, при цьому якорі закріплені на пластині, встановленій на стійці, а пружні елементи з'єднують основу з пластиною, згідно з пропозицією, пластина виконана пружною і жорстко закріплена на стійці, а на кінцях пружної пластини симетрично закріплені реактивні маси, через які пластина з'єднується з пружними елементами, встановленими на основі. Обмотки електромагнітів під'єднані до джерела змінного струму. В конструкції відсутні підшипники, а коливальні рухи забезпечуються деформаціями вигину пружної пластини, що закріплена на стійці, і поздовжніми деформаціями пружних елементів, закріплених між основою та реактивними масами. При цьому сили внутрішнього тертя у багато разів менші, ніж сила тертя спокою у підшипнику. Тому електровібратор запропонованої конструкції споживає менше електроенергії. На кресленні зображено електромагнітний вібратор, який містить основу 7 на якій розміщені стійка 2, пружні елементи 3 і 4 та осердя електромагнітів 5 і 6 з обмотками 7 і 8. Якорі електромагнітів 9 і 10 закріплені симетрично відносно стійки 2 на пружній пластині 11, центральна частина якої закріплена на стійці 2, а на зовнішніх кінцях пластини 11 розташовані реактивні маси 12 і 13, закріплені на пружних елементах 3 і 4. Пристрій працює таким чином. Змінний струм в обмотках 7 і 8 створює змінне магнітне поле, яке викликає періодичні сили, що діють на якорі електромагнітів 9 і 10 та викликають їх коливальні рухи. Це викликає коливання реактивних мас 12 і 13 з амплітудою, значно більшою за амплітуду якорів електромагнітів, що зумовлено ефектом важеля. Змінна сила реакції пружних елементів 3 і 4 передається на робочий орган віброустановки, на якому встановлений вібратор, і викликає його коливання. Застосування даного електромагнітного вібратора дозволить створювати вібрації великих амплітуд при мінімальному енергоспоживанні. У порівнянні з прототипом енергоспоживання знизиться приблизно на 10 %. ФОРМУЛА ВИНАХОДУ 55 60 Електромагнітний вібратор, який містить основу, посередині якої встановлена стійка, і два розташованих симетрично відносно стійки електромагніти, кожен з яких містить осердя з обмоткою, при цьому якорі електромагнітів закріплені на пластині, встановленій на стійці, а пружні елементи з'єднують основу з пластиною, який відрізняється тим, що пластина виконана пружною і жорстко закріплена на стійці, а на кінцях пружної пластини симетрично закріплені реактивні маси, через які пластина з'єднана з пружними елементами, встановленими на основі. 1 UA 100038 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
