Прилад для визначення кута нахилу площини зрізу та висоти підйому жатки зернозбирального комбайну

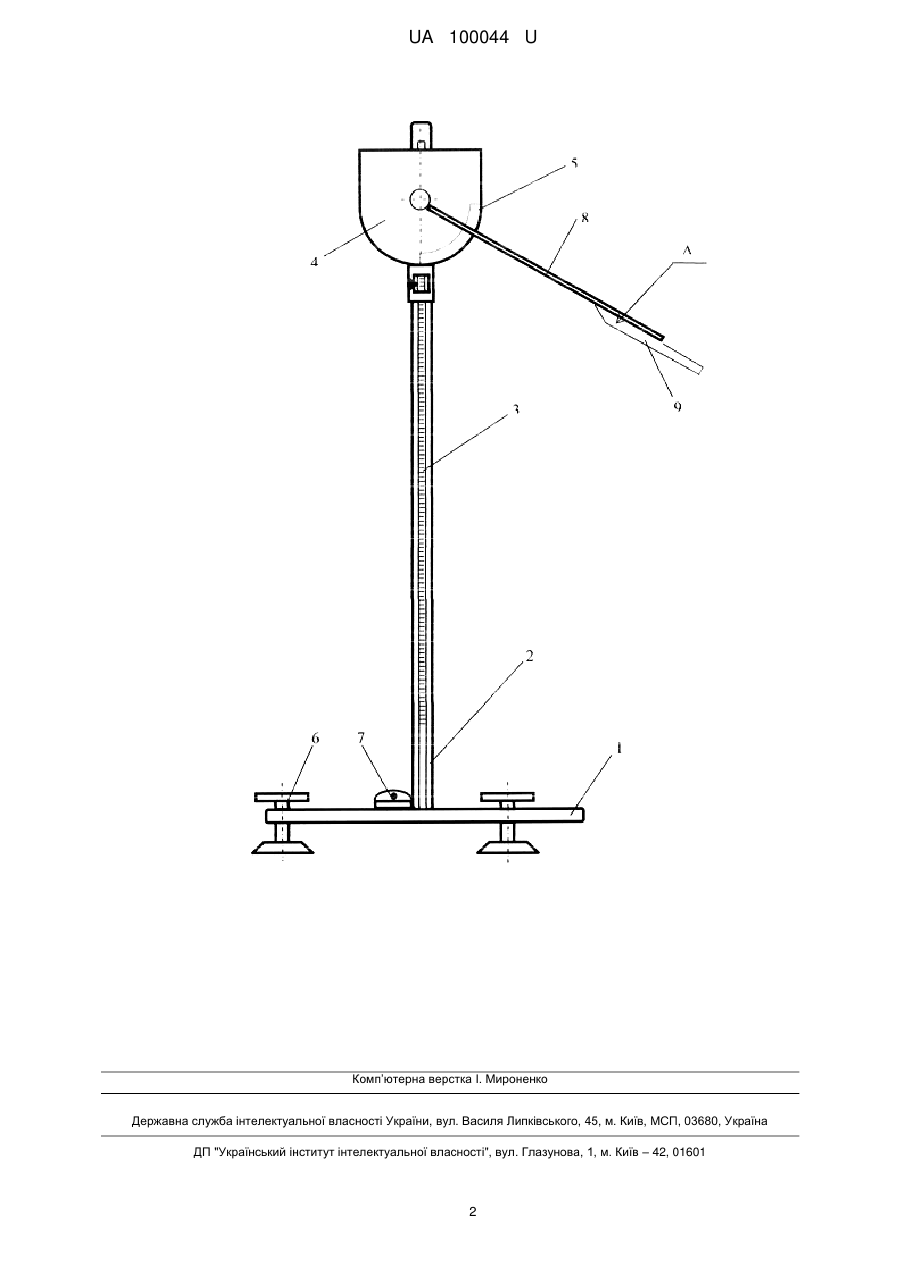

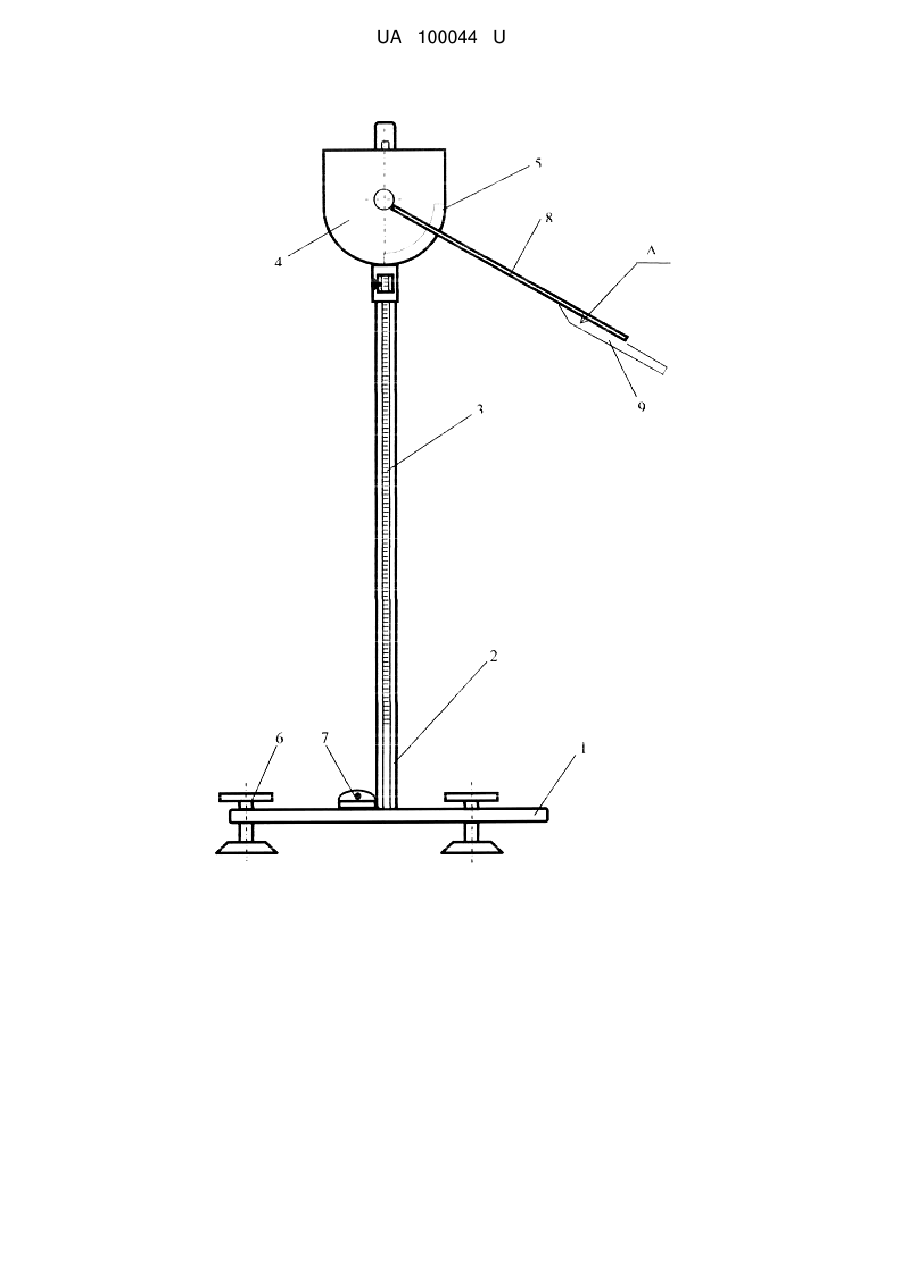

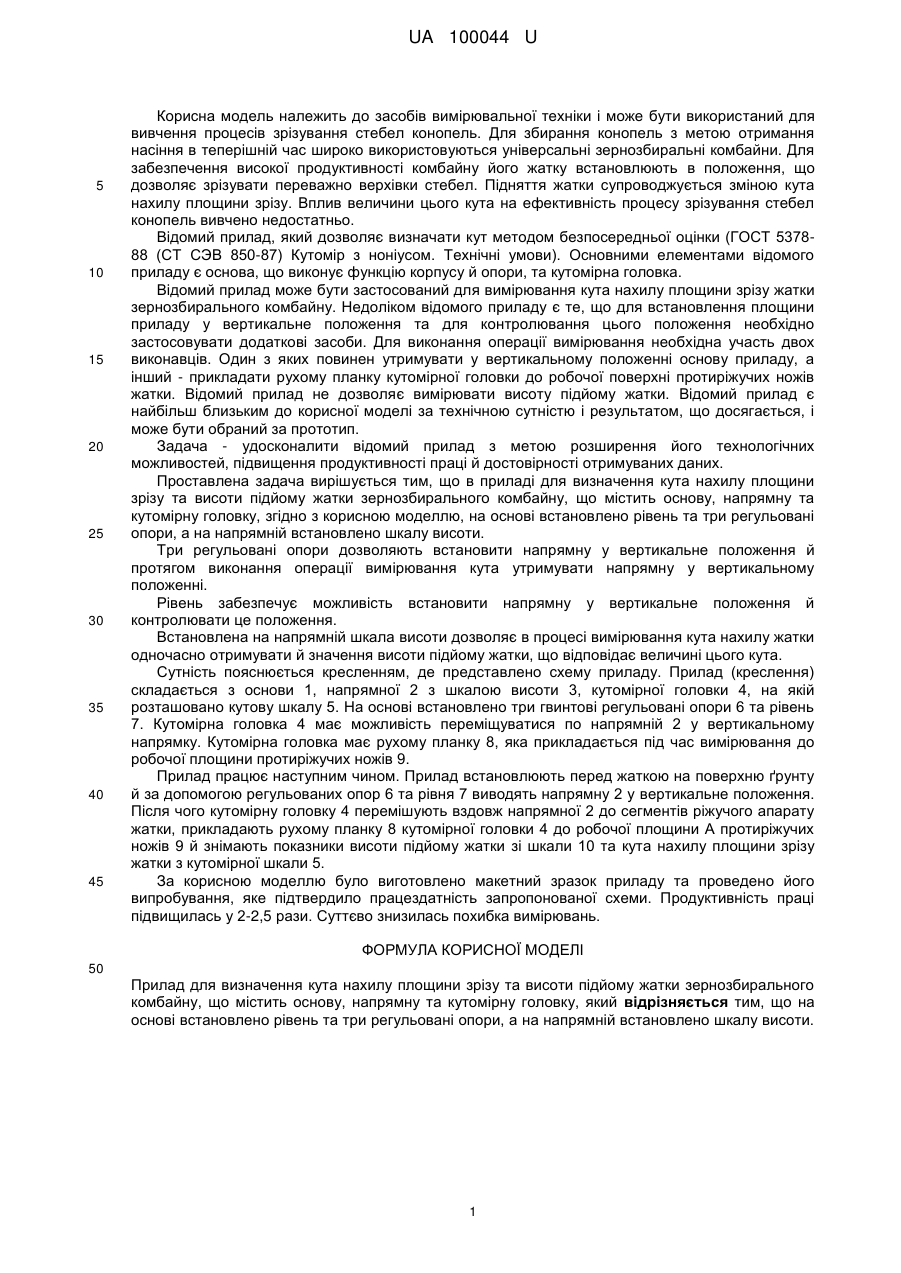

Реферат: Прилад для визначення кута нахилу площини зрізу та висоти підйому жатки зернозбирального комбайну, що містить основу, напрямну та кутомірну головку, при якому на основі встановлено рівень та три регульовані опори, а на напрямній встановлено шкалу висоти. UA 100044 U (12) UA 100044 U UA 100044 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до засобів вимірювальної техніки і може бути використаний для вивчення процесів зрізування стебел конопель. Для збирання конопель з метою отримання насіння в теперішній час широко використовуються універсальні зернозбиральні комбайни. Для забезпечення високої продуктивності комбайну його жатку встановлюють в положення, що дозволяє зрізувати переважно верхівки стебел. Підняття жатки супроводжується зміною кута нахилу площини зрізу. Вплив величини цього кута на ефективність процесу зрізування стебел конопель вивчено недостатньо. Відомий прилад, який дозволяє визначати кут методом безпосередньої оцінки (ГОСТ 537888 (СТ СЭВ 850-87) Кутомір з ноніусом. Технічні умови). Основними елементами відомого приладу є основа, що виконує функцію корпусу й опори, та кутомірна головка. Відомий прилад може бути застосований для вимірювання кута нахилу площини зрізу жатки зернозбирального комбайну. Недоліком відомого приладу є те, що для встановлення площини приладу у вертикальне положення та для контролювання цього положення необхідно застосовувати додаткові засоби. Для виконання операції вимірювання необхідна участь двох виконавців. Один з яких повинен утримувати у вертикальному положенні основу приладу, а інший - прикладати рухому планку кутомірної головки до робочої поверхні протиріжучих ножів жатки. Відомий прилад не дозволяє вимірювати висоту підйому жатки. Відомий прилад є найбільш близьким до корисної моделі за технічною сутністю і результатом, що досягається, і може бути обраний за прототип. Задача - удосконалити відомий прилад з метою розширення його технологічних можливостей, підвищення продуктивності праці й достовірності отримуваних даних. Проставлена задача вирішується тим, що в приладі для визначення кута нахилу площини зрізу та висоти підйому жатки зернозбирального комбайну, що містить основу, напрямну та кутомірну головку, згідно з корисною моделлю, на основі встановлено рівень та три регульовані опори, а на напрямній встановлено шкалу висоти. Три регульовані опори дозволяють встановити напрямну у вертикальне положення й протягом виконання операції вимірювання кута утримувати напрямну у вертикальному положенні. Рівень забезпечує можливість встановити напрямну у вертикальне положення й контролювати це положення. Встановлена на напрямній шкала висоти дозволяє в процесі вимірювання кута нахилу жатки одночасно отримувати й значення висоти підйому жатки, що відповідає величині цього кута. Сутність пояснюється кресленням, де представлено схему приладу. Прилад (креслення) складається з основи 1, напрямної 2 з шкалою висоти 3, кутомірної головки 4, на якій розташовано кутову шкалу 5. На основі встановлено три гвинтові регульовані опори 6 та рівень 7. Кутомірна головка 4 має можливість переміщуватися по напрямній 2 у вертикальному напрямку. Кутомірна головка має рухому планку 8, яка прикладається під час вимірювання до робочої площини протиріжучих ножів 9. Прилад працює наступним чином. Прилад встановлюють перед жаткою на поверхню ґрунту й за допомогою регульованих опор 6 та рівня 7 виводять напрямну 2 у вертикальне положення. Після чого кутомірну головку 4 перемішують вздовж напрямної 2 до сегментів ріжучого апарату жатки, прикладають рухому планку 8 кутомірної головки 4 до робочої площини А протиріжучих ножів 9 й знімають показники висоти підйому жатки зі шкали 10 та кута нахилу площини зрізу жатки з кутомірної шкали 5. За корисною моделлю було виготовлено макетний зразок приладу та проведено його випробування, яке підтвердило працездатність запропонованої схеми. Продуктивність праці підвищилась у 2-2,5 рази. Суттєво знизилась похибка вимірювань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прилад для визначення кута нахилу площини зрізу та висоти підйому жатки зернозбирального комбайну, що містить основу, напрямну та кутомірну головку, який відрізняється тим, що на основі встановлено рівень та три регульовані опори, а на напрямній встановлено шкалу висоти. 1 UA 100044 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
