Система відведення стічних вод

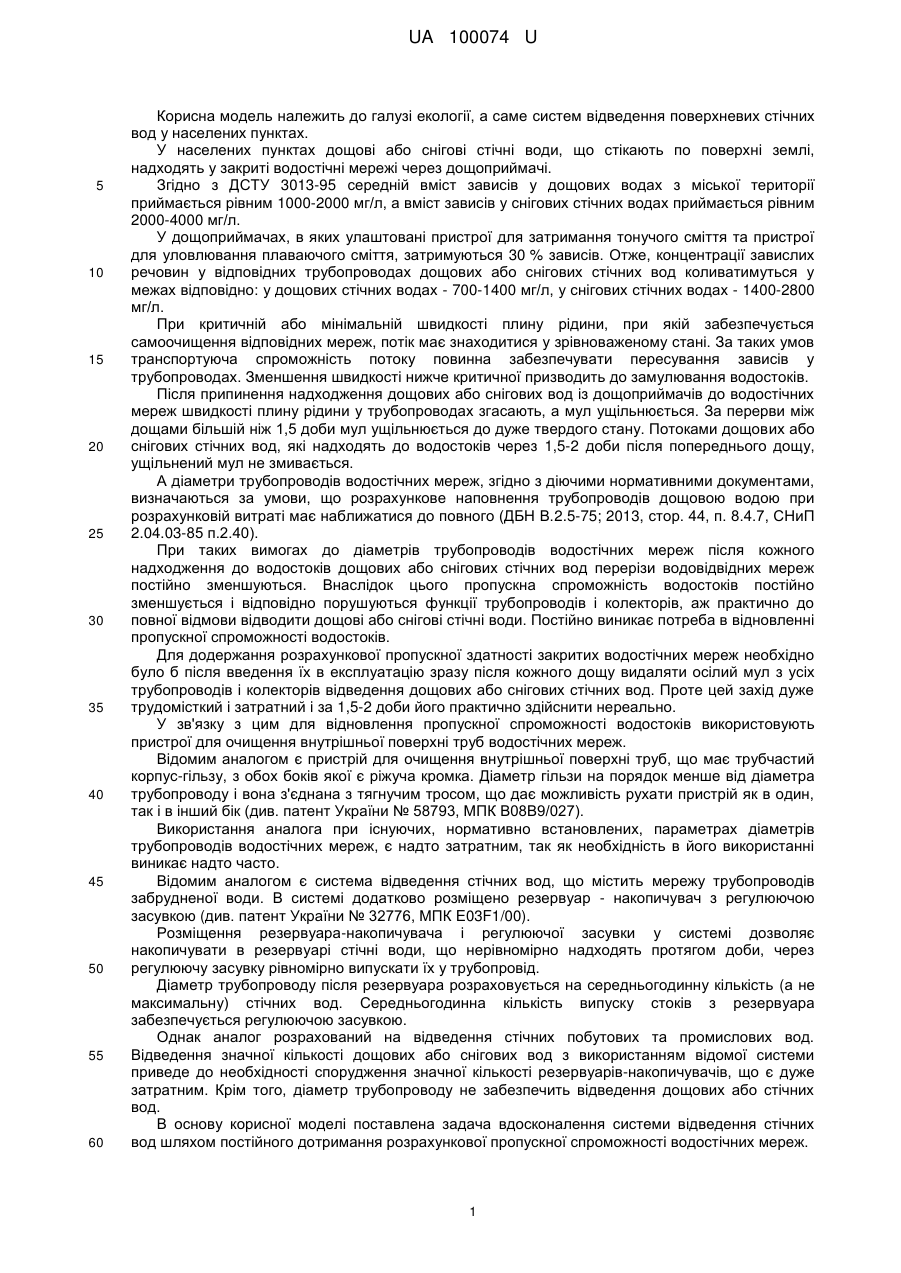

Реферат: Система відведення стічних вод містить мережу трубопроводів забрудненої води. В системі встановлені трубопроводи з діаметрами, вибраними зі співвідношення D=2,5-3,5 Dr, де D - діаметр трубопроводу Dr - розрахунковий діаметр повного наповнення трубопроводу. UA 100074 U (12) UA 100074 U UA 100074 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі екології, а саме систем відведення поверхневих стічних вод у населених пунктах. У населених пунктах дощові або снігові стічні води, що стікають по поверхні землі, надходять у закриті водостічні мережі через дощоприймачі. Згідно з ДСТУ 3013-95 середній вміст зависів у дощових водах з міської території приймається рівним 1000-2000 мг/л, а вміст зависів у снігових стічних водах приймається рівним 2000-4000 мг/л. У дощоприймачах, в яких улаштовані пристрої для затримання тонучого сміття та пристрої для уловлювання плаваючого сміття, затримуються 30 % зависів. Отже, концентрації завислих речовин у відповідних трубопроводах дощових або снігових стічних вод коливатимуться у межах відповідно: у дощових стічних водах - 700-1400 мг/л, у снігових стічних водах - 1400-2800 мг/л. При критичній або мінімальній швидкості плину рідини, при якій забезпечується самоочищення відповідних мереж, потік має знаходитися у зрівноваженому стані. За таких умов транспортуюча спроможність потоку повинна забезпечувати пересування зависів у трубопроводах. Зменшення швидкості нижче критичної призводить до замулювання водостоків. Після припинення надходження дощових або снігових вод із дощоприймачів до водостічних мереж швидкості плину рідини у трубопроводах згасають, а мул ущільнюється. За перерви між дощами більшій ніж 1,5 доби мул ущільнюється до дуже твердого стану. Потоками дощових або снігових стічних вод, які надходять до водостоків через 1,5-2 доби після попереднього дощу, ущільнений мул не змивається. А діаметри трубопроводів водостічних мереж, згідно з діючими нормативними документами, визначаються за умови, що розрахункове наповнення трубопроводів дощовою водою при розрахунковій витраті має наближатися до повного (ДБН В.2.5-75; 2013, стор. 44, п. 8.4.7, СНиП 2.04.03-85 п.2.40). При таких вимогах до діаметрів трубопроводів водостічних мереж після кожного надходження до водостоків дощових або снігових стічних вод перерізи водовідвідних мереж постійно зменшуються. Внаслідок цього пропускна спроможність водостоків постійно зменшується і відповідно порушуються функції трубопроводів і колекторів, аж практично до повної відмови відводити дощові або снігові стічні води. Постійно виникає потреба в відновленні пропускної спроможності водостоків. Для додержання розрахункової пропускної здатності закритих водостічних мереж необхідно було б після введення їх в експлуатацію зразу після кожного дощу видаляти осілий мул з усіх трубопроводів і колекторів відведення дощових або снігових стічних вод. Проте цей захід дуже трудомісткий і затратний і за 1,5-2 доби його практично здійснити нереально. У зв'язку з цим для відновлення пропускної спроможності водостоків використовують пристрої для очищення внутрішньої поверхні труб водостічних мереж. Відомим аналогом є пристрій для очищення внутрішньої поверхні труб, що має трубчастий корпус-гільзу, з обох боків якої є ріжуча кромка. Діаметр гільзи на порядок менше від діаметра трубопроводу і вона з'єднана з тягнучим тросом, що дає можливість рухати пристрій як в один, так і в інший бік (див. патент України № 58793, МПК В08В9/027). Використання аналога при існуючих, нормативно встановлених, параметрах діаметрів трубопроводів водостічних мереж, є надто затратним, так як необхідність в його використанні виникає надто часто. Відомим аналогом є система відведення стічних вод, що містить мережу трубопроводів забрудненої води. В системі додатково розміщено резервуар - накопичувач з регулюючою засувкою (див. патент України № 32776, МПК E03F1/00). Розміщення резервуара-накопичувача і регулюючої засувки у системі дозволяє накопичувати в резервуарі стічні води, що нерівномірно надходять протягом доби, через регулюючу засувку рівномірно випускати їх у трубопровід. Діаметр трубопроводу після резервуара розраховується на середньогодинну кількість (а не максимальну) стічних вод. Середньогодинна кількість випуску стоків з резервуара забезпечується регулюючою засувкою. Однак аналог розрахований на відведення стічних побутових та промислових вод. Відведення значної кількості дощових або снігових вод з використанням відомої системи приведе до необхідності спорудження значної кількості резервуарів-накопичувачів, що є дуже затратним. Крім того, діаметр трубопроводу не забезпечить відведення дощових або стічних вод. В основу корисної моделі поставлена задача вдосконалення системи відведення стічних вод шляхом постійного дотримання розрахункової пропускної спроможності водостічних мереж. 1 UA 100074 U 5 10 15 20 Поставлена задача вирішується тим, що в системі відведення стічних вод, що містить мережу трубопроводів забрудненої води, згідно з корисною моделлю, в системі встановлені трубопроводи з діаметрами, вибраними зі співвідношенням D=2,5-3,5 Dr, де D - діаметр трубопроводу Dr - розрахунковий діаметр повного наповнення трубопроводу. Для вирішення задачі щодо відновлення пропускної спроможності закритих водостічних мереж необхідно трубопроводи і поперечні перерізи колекторів у зовнішніх закритих водостічних мережах забрудненої води встановлювати з діаметрами не меншими 2,5-3,5 Dr (розрахункових). их При діаметрах менш ніж 2,5 Dr пропускна спроможність водостоків постійно зменшується і відповідно порушуються функції трубопроводів і колекторів, аж практично до повної відмови відводити дощові або снігові стічні води. При діаметрах більших 3,5 Dr потрібна більша вартість спорудження трубопроводів. Оптимальним є діаметр, розрахований на трикратні розрахункові витрати дощових стічних вод. Такі рішення забезпечують додержання у водостічних мережах розрахункових витрат дощових стічних вод на період у середньому 5-10 років у залежності від рівня благоустрою територій. Протягом 5-10 років здійснюються промивки всіх трубопроводів і колекторів зовнішніх закритих водостічних мереж по кругу. Дослідна експлуатація зовнішніх закритих водостічних мереж, що створюються з параметрами трубопроводів і колекторів на трикратні розрахункові витрати дощових стічних вод, показала доцільність такого підходу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Система відведення стічних вод, що містить мережу трубопроводів забрудненої води, яка відрізняється тим, що в системі встановлені трубопроводи з діаметрами, вибраними зі співвідношення D=2,5-3,5 Dr, де D - діаметр трубопроводу Dr - розрахунковий діаметр повного наповнення трубопроводу. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
