Система очистки побутових стічних вод

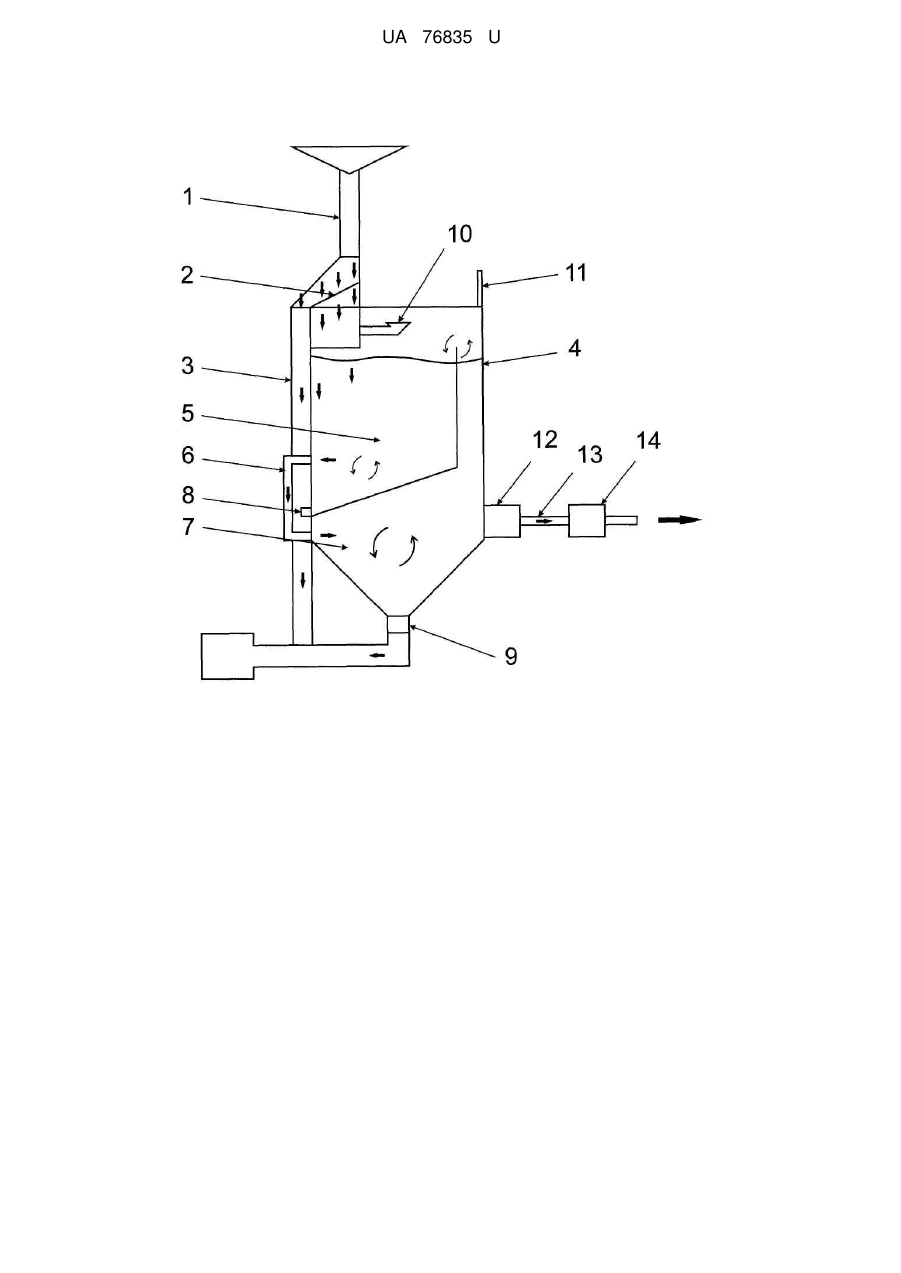

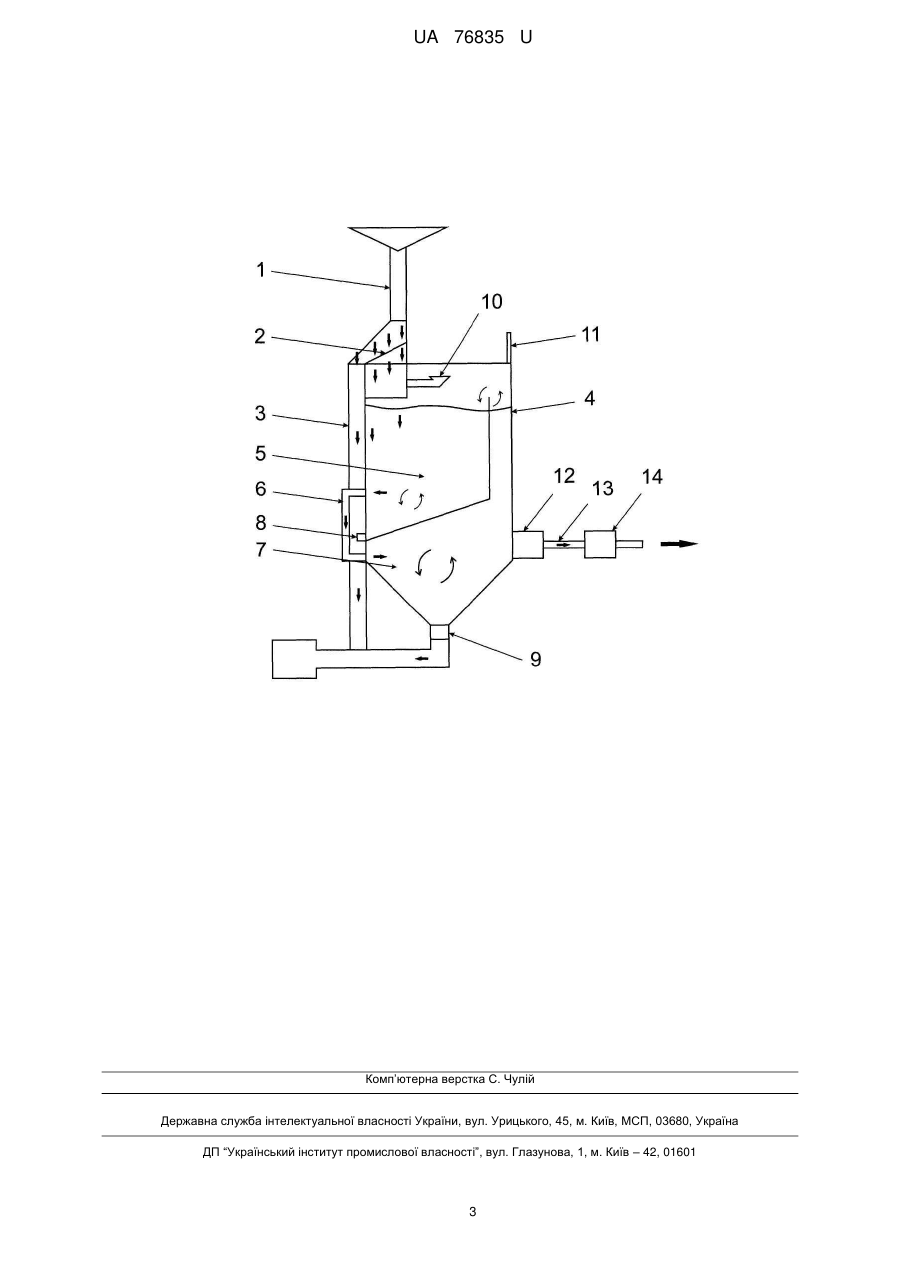

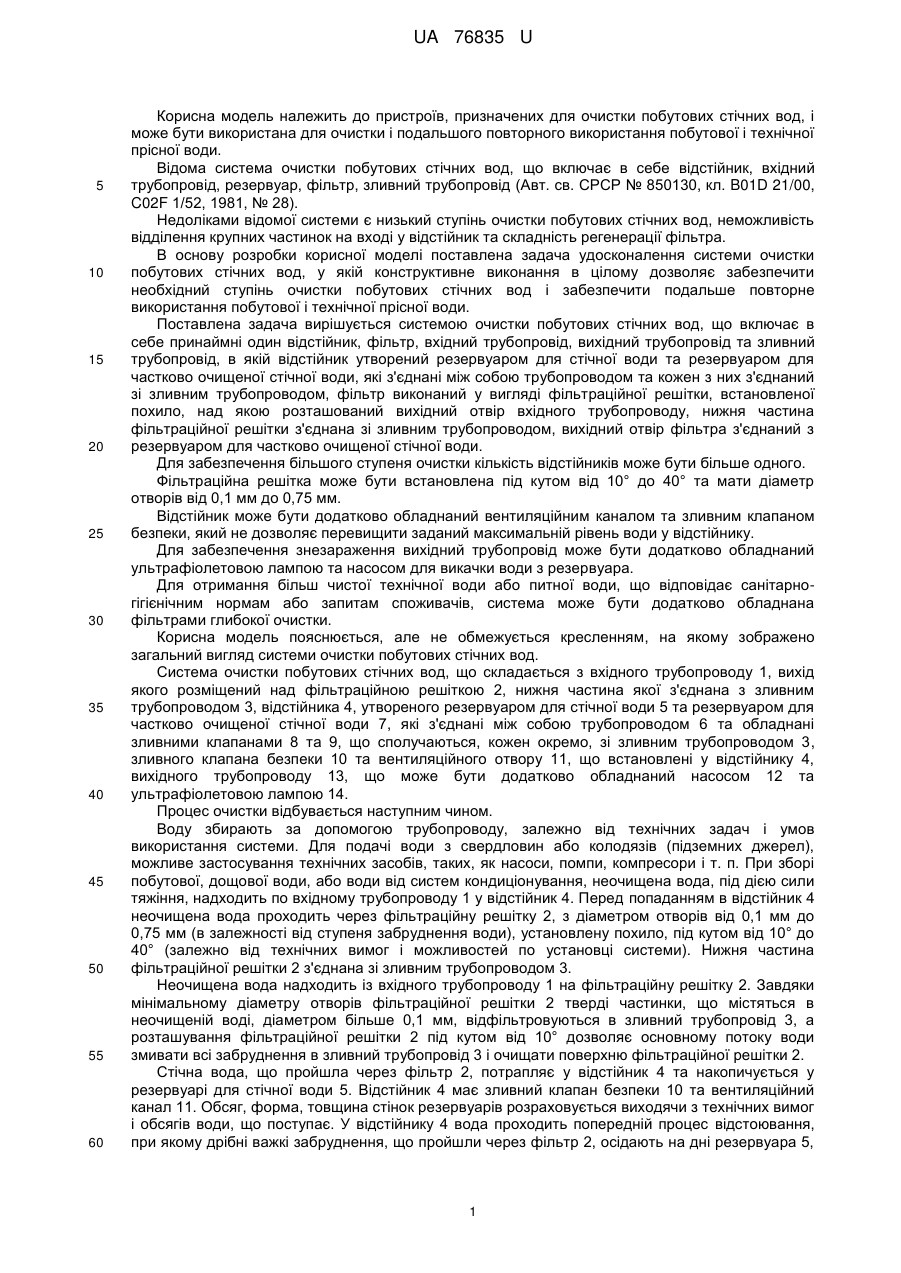

Реферат: UA 76835 U UA 76835 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, призначених для очистки побутових стічних вод, і може бути використана для очистки і подальшого повторного використання побутової і технічної прісної води. Відома система очистки побутових стічних вод, що включає в себе відстійник, вхідний трубопровід, резервуар, фільтр, зливний трубопровід (Авт. св. СРСР № 850130, кл. B01D 21/00, C02F 1/52, 1981, № 28). Недоліками відомої системи є низький ступінь очистки побутових стічних вод, неможливість відділення крупних частинок на вході у відстійник та складність регенерації фільтра. В основу розробки корисної моделі поставлена задача удосконалення системи очистки побутових стічних вод, у якій конструктивне виконання в цілому дозволяє забезпечити необхідний ступінь очистки побутових стічних вод і забезпечити подальше повторне використання побутової і технічної прісної води. Поставлена задача вирішується системою очистки побутових стічних вод, що включає в себе принаймні один відстійник, фільтр, вхідний трубопровід, вихідний трубопровід та зливний трубопровід, в якій відстійник утворений резервуаром для стічної води та резервуаром для частково очищеної стічної води, які з'єднані між собою трубопроводом та кожен з них з'єднаний зі зливним трубопроводом, фільтр виконаний у вигляді фільтраційної решітки, встановленої похило, над якою розташований вихідний отвір вхідного трубопроводу, нижня частина фільтраційної решітки з'єднана зі зливним трубопроводом, вихідний отвір фільтра з'єднаний з резервуаром для частково очищеної стічної води. Для забезпечення більшого ступеня очистки кількість відстійників може бути більше одного. Фільтраційна решітка може бути встановлена під кутом від 10° до 40° та мати діаметр отворів від 0,1 мм до 0,75 мм. Відстійник може бути додатково обладнаний вентиляційним каналом та зливним клапаном безпеки, який не дозволяє перевищити заданий максимальній рівень води у відстійнику. Для забезпечення знезараження вихідний трубопровід може бути додатково обладнаний ультрафіолетовою лампою та насосом для викачки води з резервуара. Для отримання більш чистої технічної води або питної води, що відповідає санітарногігієнічним нормам або запитам споживачів, система може бути додатково обладнана фільтрами глибокої очистки. Корисна модель пояснюється, але не обмежується кресленням, на якому зображено загальний вигляд системи очистки побутових стічних вод. Система очистки побутових стічних вод, що складається з вхідного трубопроводу 1, вихід якого розміщений над фільтраційною решіткою 2, нижня частина якої з'єднана з зливним трубопроводом 3, відстійника 4, утвореного резервуаром для стічної води 5 та резервуаром для частково очищеної стічної води 7, які з'єднані між собою трубопроводом 6 та обладнані зливними клапанами 8 та 9, що сполучаються, кожен окремо, зі зливним трубопроводом 3, зливного клапана безпеки 10 та вентиляційного отвору 11, що встановлені у відстійнику 4, вихідного трубопроводу 13, що може бути додатково обладнаний насосом 12 та ультрафіолетовою лампою 14. Процес очистки відбувається наступним чином. Воду збирають за допомогою трубопроводу, залежно від технічних задач і умов використання системи. Для подачі води з свердловин або колодязів (підземних джерел), можливе застосування технічних засобів, таких, як насоси, помпи, компресори і т. п. При зборі побутової, дощової води, або води від систем кондиціонування, неочищена вода, під дією сили тяжіння, надходить по вхідному трубопроводу 1 у відстійник 4. Перед попаданням в відстійник 4 неочищена вода проходить через фільтраційну решітку 2, з діаметром отворів від 0,1 мм до 0,75 мм (в залежності від ступеня забруднення води), установлену похило, під кутом від 10° до 40° (залежно від технічних вимог і можливостей по установці системи). Нижня частина фільтраційної решітки 2 з'єднана зі зливним трубопроводом 3. Неочищена вода надходить із вхідного трубопроводу 1 на фільтраційну решітку 2. Завдяки мінімальному діаметру отворів фільтраційної решітки 2 тверді частинки, що містяться в неочищеній воді, діаметром більше 0,1 мм, відфільтровуються в зливний трубопровід 3, а розташування фільтраційної решітки 2 під кутом від 10° дозволяє основному потоку води змивати всі забруднення в зливний трубопровід 3 і очищати поверхню фільтраційної решітки 2. Стічна вода, що пройшла через фільтр 2, потрапляє у відстійник 4 та накопичується у резервуарі для стічної води 5. Відстійник 4 має зливний клапан безпеки 10 та вентиляційний канал 11. Обсяг, форма, товщина стінок резервуарів розраховується виходячи з технічних вимог і обсягів води, що поступає. У відстійнику 4 вода проходить попередній процес відстоювання, при якому дрібні важкі забруднення, що пройшли через фільтр 2, осідають на дні резервуара 5, 1 UA 76835 U 5 10 15 20 в якому є зливний клапан 8, з'єднаний зі зливним трубопроводом 3, для подальшого видалення осілих забруднень. З резервуара 5 попередньо очищена стічна вода по системі труб 6 потрапляє в резервуар 7. У резервуарі 7 відбувається вторинний процес відстоювання для видалення важких частинок забруднення, що потрапили в резервуар 7. На дні резервуара 7 є зливний клапан 9, що з'єднаний зі зливним трубопроводом 3, для подальшого видалення осілих забруднень. Далі частково очищена технічна вода потрапляє у вихідний трубопровід 13, на якому можуть бути додатково встановлені насос 12 та ультрафіолетова лампа 14 для знезараження води. Після проходження процесу знезараження очищена технічна вода надходить у трубопровід. Всю систему під'єднано до зливного трубопроводу 3. Неочищена вода, осілі забруднення і вода, що перевищує максимальний рівень відстійника 4, виводиться в зливний трубопровід 3. Система може бути додатково доповнена фільтрами глибокої очистки, для отримання більш чистої технічної води або питної води, що відповідає санітарно-гігієнічнім нормам або запитам споживачів. Кількість відстійників 4, приєднаних послідовно, також залежить від ступеня забруднення води, що надходить. Суть даної системи полягає в послідовності процесів попередньої фільтрації, відстоювання, глибокої фільтрації та знезараження. Технічні та конструктивні розрахунки проводяться в залежності від місця установки, місця застосування та вимог до якості очищеної води. Використання запропонованої системи очистки побутових стічних вод дозволяє досягти необхідного ступеня очистки побутових стічних вод і забезпечити подальше повторне використання побутової і технічної прісної води. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Система очистки побутових стічних вод, що містить принаймні один відстійник, фільтр, вхідний трубопровід, вихідний трубопровід та зливний трубопровід, яка відрізняється тим, що відстійник утворений резервуаром для стічної води та резервуаром для частково очищеної стічної води, які з'єднані між собою трубопроводом та кожен з них з'єднаний зі зливним трубопроводом, фільтр виконаний у вигляді фільтраційної решітки, встановленої похило, над якою розташований вихідний отвір вхідного трубопроводу, нижня частина фільтраційної решітки з'єднана зі зливним трубопроводом, вихідний отвір фільтра з'єднаний з резервуаром для стічної води. 2. Система за п. 1, яка відрізняється тим, що кількість відстійників більше одного. 3. Система за п. 1, яка відрізняється тим, що фільтраційна решітка розміщена під кутом від 10° до 40° до горизонтальної осі симетрії. 4. Система за п. 1, яка відрізняється тим, що фільтраційна решітка має діаметр отворів від 0,1 мм до 0,75 мм. 5. Система за п. 1, яка відрізняється тим, що вихідний трубопровід додатково обладнаний ультрафіолетовою лампою. 6. Система за п. 1, яка відрізняється тим, що відстійник додатково має зливний клапан безпеки. 7. Система за п. 1, яка відрізняється тим, що відстійник додатково має вентиляційний канал. 8. Система за п. 1, яка відрізняється тим, що вихідний трубопровід додатково обладнаний насосом. 9. Система за п. 1, яка відрізняється тим, що додатково містить фільтри глибокої очистки води. 2 UA 76835 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
