Одноразова пломба

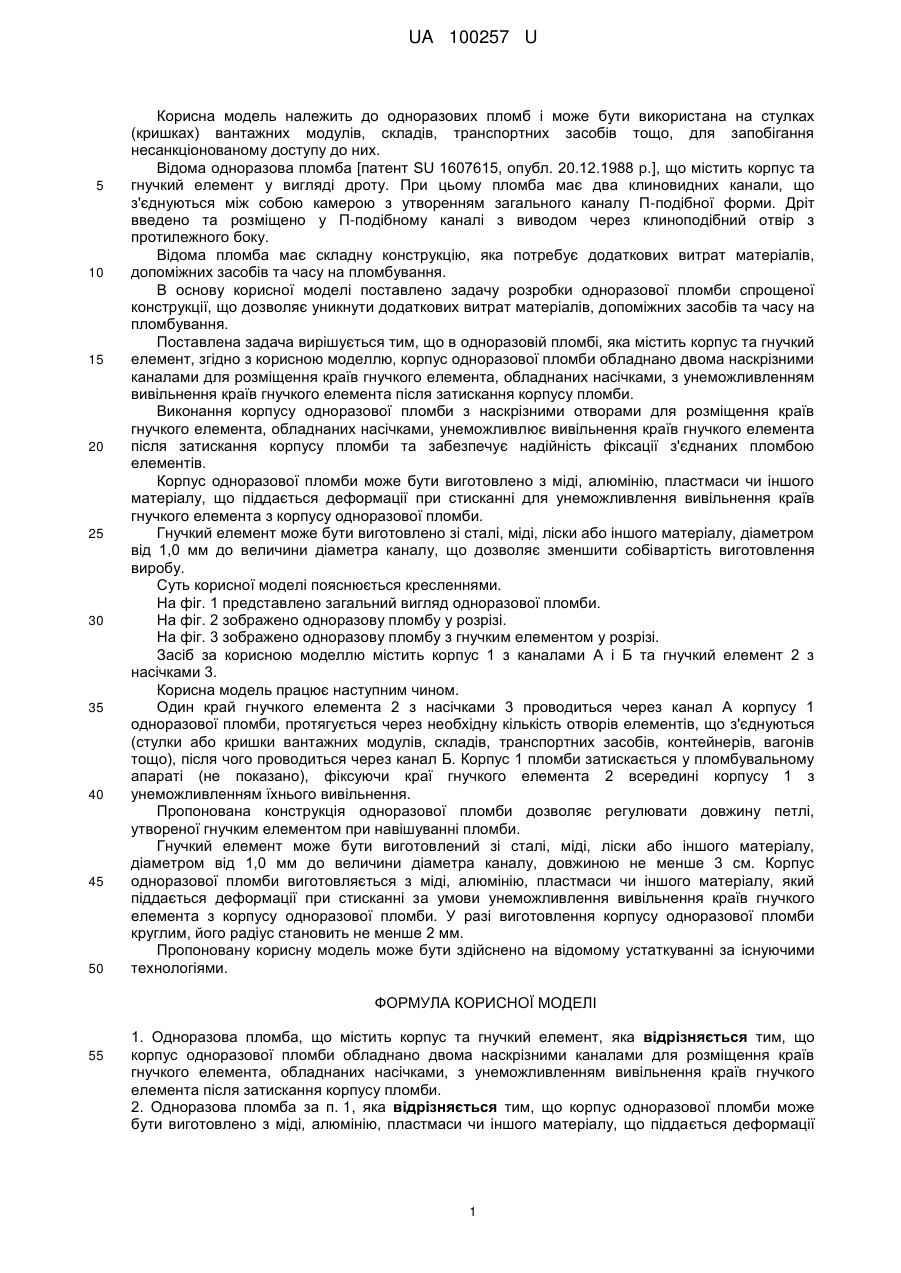

Реферат: UA 100257 U UA 100257 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до одноразових пломб і може бути використана на стулках (кришках) вантажних модулів, складів, транспортних засобів тощо, для запобігання несанкціонованому доступу до них. Відома одноразова пломба [патент SU 1607615, опубл. 20.12.1988 p.], що містить корпус та гнучкий елемент у вигляді дроту. При цьому пломба має два клиновидних канали, що з'єднуються між собою камерою з утворенням загального каналу П-подібної форми. Дріт введено та розміщено у П-подібному каналі з виводом через клиноподібний отвір з протилежного боку. Відома пломба має складну конструкцію, яка потребує додаткових витрат матеріалів, допоміжних засобів та часу на пломбування. В основу корисної моделі поставлено задачу розробки одноразової пломби спрощеної конструкції, що дозволяє уникнути додаткових витрат матеріалів, допоміжних засобів та часу на пломбування. Поставлена задача вирішується тим, що в одноразовій пломбі, яка містить корпус та гнучкий елемент, згідно з корисною моделлю, корпус одноразової пломби обладнано двома наскрізними каналами для розміщення країв гнучкого елемента, обладнаних насічками, з унеможливленням вивільнення країв гнучкого елемента після затискання корпусу пломби. Виконання корпусу одноразової пломби з наскрізними отворами для розміщення країв гнучкого елемента, обладнаних насічками, унеможливлює вивільнення країв гнучкого елемента після затискання корпусу пломби та забезпечує надійність фіксації з'єднаних пломбою елементів. Корпус одноразової пломби може бути виготовлено з міді, алюмінію, пластмаси чи іншого матеріалу, що піддається деформації при стисканні для унеможливлення вивільнення країв гнучкого елемента з корпусу одноразової пломби. Гнучкий елемент може бути виготовлено зі сталі, міді, ліски або іншого матеріалу, діаметром від 1,0 мм до величини діаметра каналу, що дозволяє зменшити собівартість виготовлення виробу. Суть корисної моделі пояснюється кресленнями. На фіг. 1 представлено загальний вигляд одноразової пломби. На фіг. 2 зображено одноразову пломбу у розрізі. На фіг. 3 зображено одноразову пломбу з гнучким елементом у розрізі. Засіб за корисною моделлю містить корпус 1 з каналами А і Б та гнучкий елемент 2 з насічками 3. Корисна модель працює наступним чином. Один край гнучкого елемента 2 з насічками 3 проводиться через канал А корпусу 1 одноразової пломби, протягується через необхідну кількість отворів елементів, що з'єднуються (стулки або кришки вантажних модулів, складів, транспортних засобів, контейнерів, вагонів тощо), після чого проводиться через канал Б. Корпус 1 пломби затискається у пломбувальному апараті (не показано), фіксуючи краї гнучкого елемента 2 всередині корпусу 1 з унеможливленням їхнього вивільнення. Пропонована конструкція одноразової пломби дозволяє регулювати довжину петлі, утвореної гнучким елементом при навішуванні пломби. Гнучкий елемент може бути виготовлений зі сталі, міді, ліски або іншого матеріалу, діаметром від 1,0 мм до величини діаметра каналу, довжиною не менше 3 см. Корпус одноразової пломби виготовляється з міді, алюмінію, пластмаси чи іншого матеріалу, який піддається деформації при стисканні за умови унеможливлення вивільнення країв гнучкого елемента з корпусу одноразової пломби. У разі виготовлення корпусу одноразової пломби круглим, його радіус становить не менше 2 мм. Пропоновану корисну модель може бути здійснено на відомому устаткуванні за існуючими технологіями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Одноразова пломба, що містить корпус та гнучкий елемент, яка відрізняється тим, що корпус одноразової пломби обладнано двома наскрізними каналами для розміщення країв гнучкого елемента, обладнаних насічками, з унеможливленням вивільнення країв гнучкого елемента після затискання корпусу пломби. 2. Одноразова пломба за п. 1, яка відрізняється тим, що корпус одноразової пломби може бути виготовлено з міді, алюмінію, пластмаси чи іншого матеріалу, що піддається деформації 1 UA 100257 U 5 при стисканні за умови унеможливлення вивільнення країв гнучкого елемента з корпусу одноразової пломби. 3. Одноразова пломба за п. 1, яка відрізняється тим, що гнучкий елемент може бути виготовлено зі сталі, міді, ліски або іншого матеріалу, діаметром від 1,0 мм до величини діаметра каналу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
