Пломба

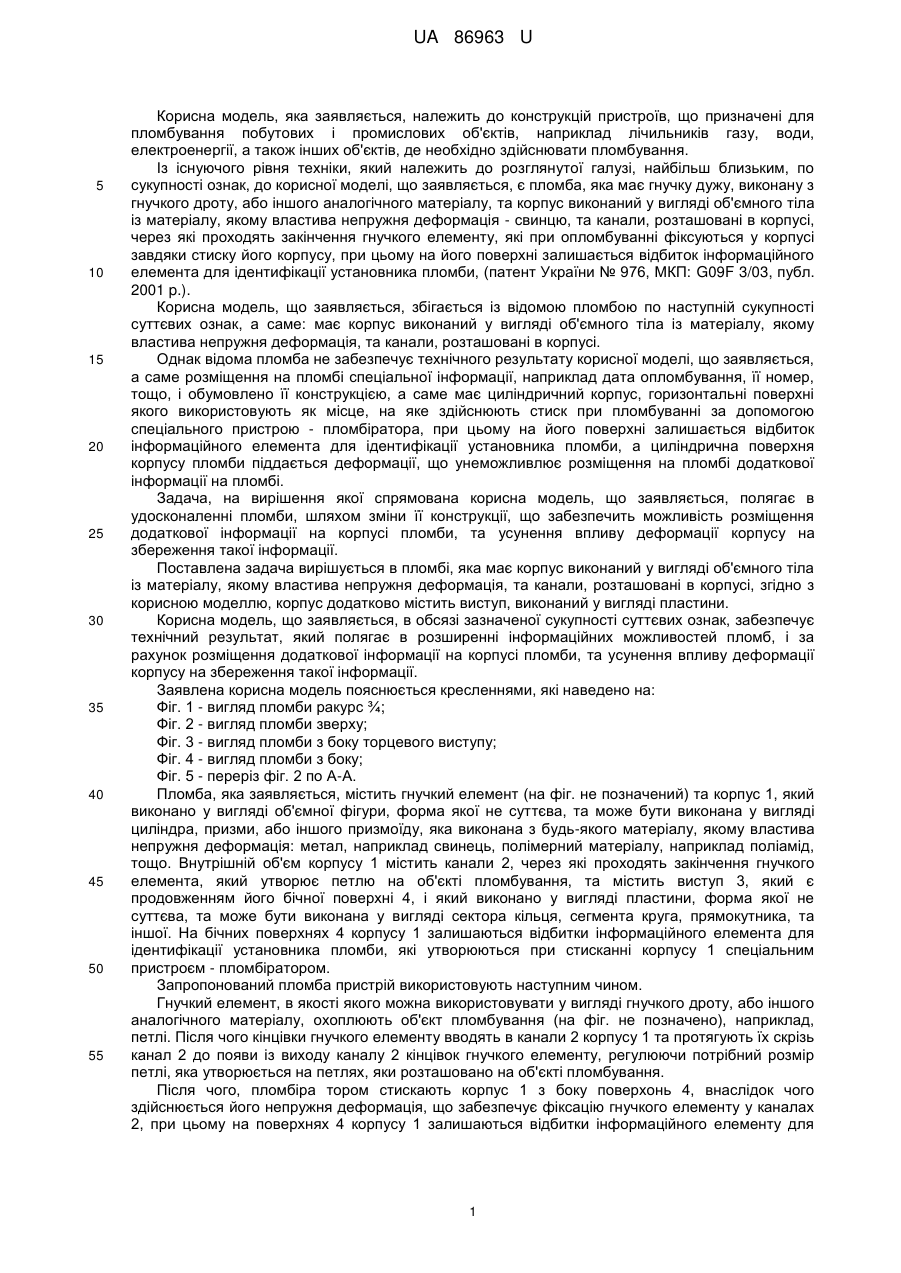

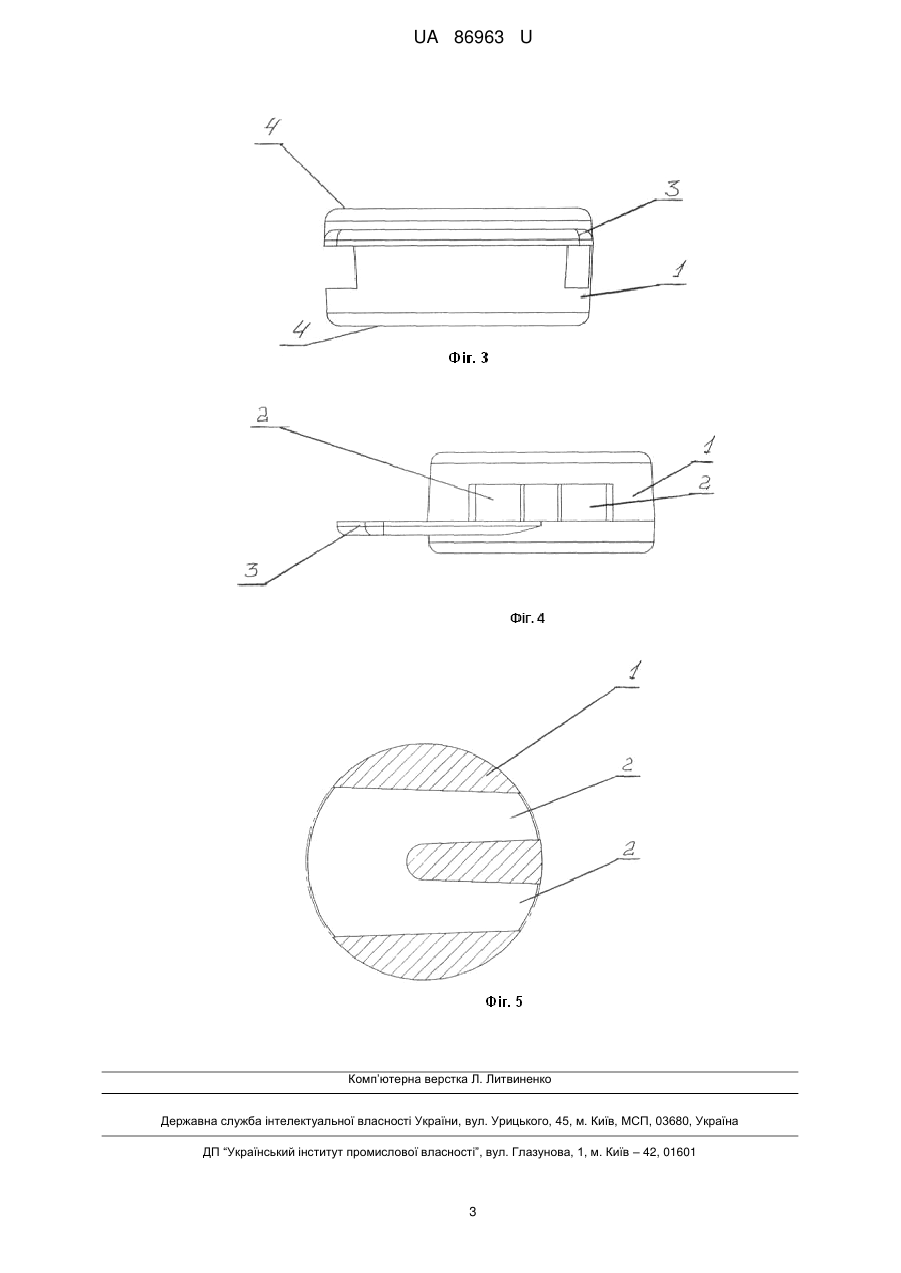

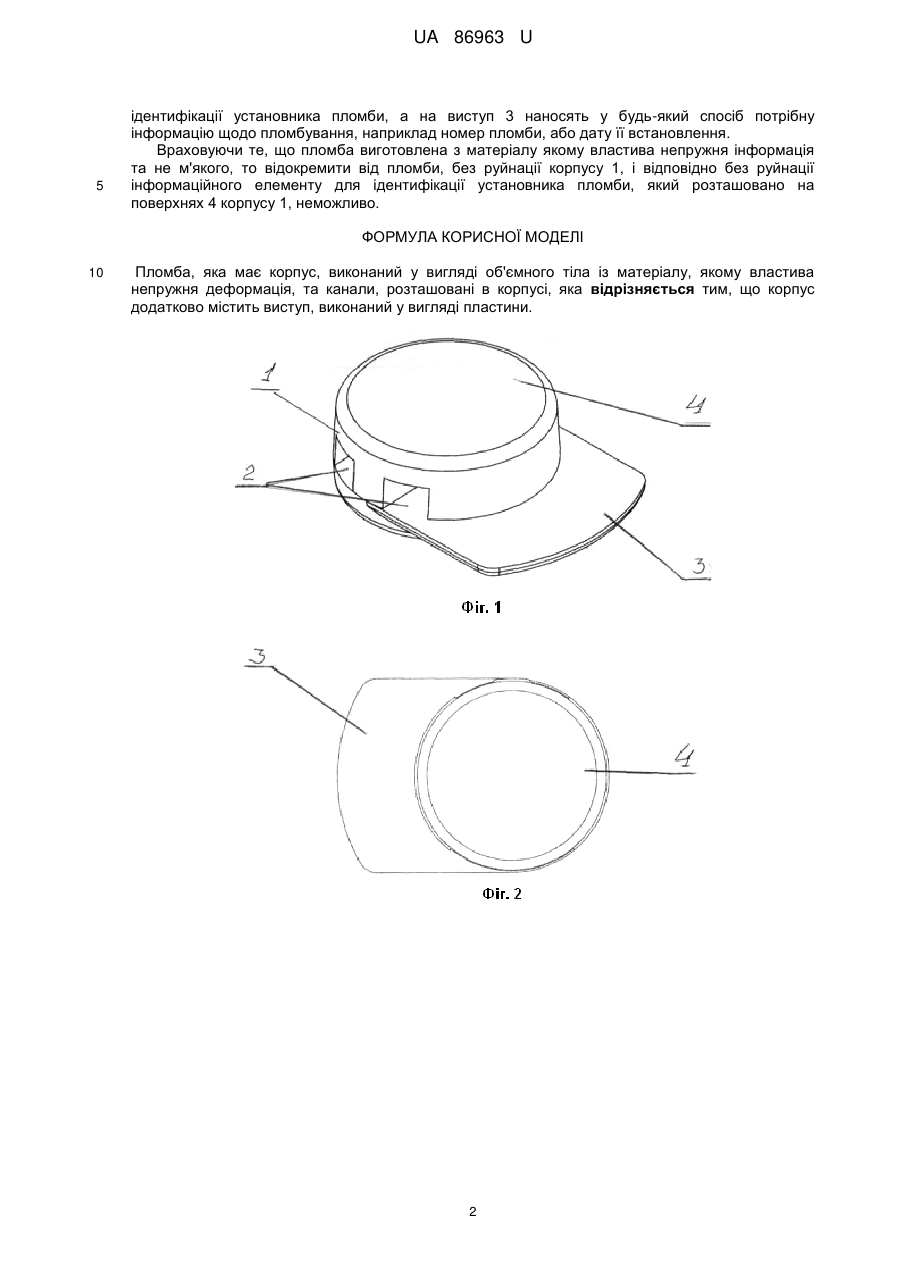

Реферат: Пломба має корпус, виконаний у вигляді об'ємного тіла із матеріалу, якому властива непружня деформація, та канали, розташовані в корпусі. Корпус додатково містить виступ, виконаний у вигляді пластини. UA 86963 U (12) UA 86963 U UA 86963 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до конструкцій пристроїв, що призначені для пломбування побутових і промислових об'єктів, наприклад лічильників газу, води, електроенергії, а також інших об'єктів, де необхідно здійснювати пломбування. Із існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким, по сукупності ознак, до корисної моделі, що заявляється, є пломба, яка має гнучку дужу, виконану з гнучкого дроту, або іншого аналогічного матеріалу, та корпус виконаний у вигляді об'ємного тіла із матеріалу, якому властива непружня деформація - свинцю, та канали, розташовані в корпусі, через які проходять закінчення гнучкого елементу, які при опломбуванні фіксуються у корпусі завдяки стиску його корпусу, при цьому на його поверхні залишається відбиток інформаційного елемента для ідентифікації установника пломби, (патент України № 976, МКП: G09F 3/03, публ. 2001 p.). Корисна модель, що заявляється, збігається із відомою пломбою по наступній сукупності суттєвих ознак, а саме: має корпус виконаний у вигляді об'ємного тіла із матеріалу, якому властива непружня деформація, та канали, розташовані в корпусі. Однак відома пломба не забезпечує технічного результату корисної моделі, що заявляється, а саме розміщення на пломбі спеціальної інформації, наприклад дата опломбування, її номер, тощо, і обумовлено її конструкцією, а саме має циліндричний корпус, горизонтальні поверхні якого використовують як місце, на яке здійснюють стиск при пломбуванні за допомогою спеціального пристрою - пломбіратора, при цьому на його поверхні залишається відбиток інформаційного елемента для ідентифікації установника пломби, а циліндрична поверхня корпусу пломби піддається деформації, що унеможливлює розміщення на пломбі додаткової інформації на пломбі. Задача, на вирішення якої спрямована корисна модель, що заявляється, полягає в удосконаленні пломби, шляхом зміни її конструкції, що забезпечить можливість розміщення додаткової інформації на корпусі пломби, та усунення впливу деформації корпусу на збереження такої інформації. Поставлена задача вирішується в пломбі, яка має корпус виконаний у вигляді об'ємного тіла із матеріалу, якому властива непружня деформація, та канали, розташовані в корпусі, згідно з корисною моделлю, корпус додатково містить виступ, виконаний у вигляді пластини. Корисна модель, що заявляється, в обсязі зазначеної сукупності суттєвих ознак, забезпечує технічний результат, який полягає в розширенні інформаційних можливостей пломб, і за рахунок розміщення додаткової інформації на корпусі пломби, та усунення впливу деформації корпусу на збереження такої інформації. Заявлена корисна модель пояснюється кресленнями, які наведено на: Фіг. 1 - вигляд пломби ракурс ¾; Фіг. 2 - вигляд пломби зверху; Фіг. 3 - вигляд пломби з боку торцевого виступу; Фіг. 4 - вигляд пломби з боку; Фіг. 5 - переріз фіг. 2 по А-А. Пломба, яка заявляється, містить гнучкий елемент (на фіг. не позначений) та корпус 1, який виконано у вигляді об'ємної фігури, форма якої не суттєва, та може бути виконана у вигляді циліндра, призми, або іншого призмоїду, яка виконана з будь-якого матеріалу, якому властива непружня деформація: метал, наприклад свинець, полімерний матеріалу, наприклад поліамід, тощо. Внутрішній об'єм корпусу 1 містить канали 2, через які проходять закінчення гнучкого елемента, який утворює петлю на об'єкті пломбування, та містить виступ 3, який є продовженням його бічної поверхні 4, і який виконано у вигляді пластини, форма якої не суттєва, та може бути виконана у вигляді сектора кільця, сегмента круга, прямокутника, та іншої. На бічних поверхнях 4 корпусу 1 залишаються відбитки інформаційного елемента для ідентифікації установника пломби, які утворюються при стисканні корпусу 1 спеціальним пристроєм - пломбіратором. Запропонований пломба пристрій використовують наступним чином. Гнучкий елемент, в якості якого можна використовувати у вигляді гнучкого дроту, або іншого аналогічного матеріалу, охоплюють об'єкт пломбування (на фіг. не позначено), наприклад, петлі. Після чого кінцівки гнучкого елементу вводять в канали 2 корпусу 1 та протягують їх скрізь канал 2 до появи із виходу каналу 2 кінцівок гнучкого елементу, регулюючи потрібний розмір петлі, яка утворюється на петлях, яки розташовано на об'єкті пломбування. Після чого, пломбіра тором стискають корпус 1 з боку поверхонь 4, внаслідок чого здійснюється його непружня деформація, що забезпечує фіксацію гнучкого елементу у каналах 2, при цьому на поверхнях 4 корпусу 1 залишаються відбитки інформаційного елементу для 1 UA 86963 U 5 ідентифікації установника пломби, а на виступ 3 наносять у будь-який спосіб потрібну інформацію щодо пломбування, наприклад номер пломби, або дату її встановлення. Враховуючи те, що пломба виготовлена з матеріалу якому властива непружня інформація та не м'якого, то відокремити від пломби, без руйнації корпусу 1, і відповідно без руйнації інформаційного елементу для ідентифікації установника пломби, який розташовано на поверхнях 4 корпусу 1, неможливо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пломба, яка має корпус, виконаний у вигляді об'ємного тіла із матеріалу, якому властива непружня деформація, та канали, розташовані в корпусі, яка відрізняється тим, що корпус додатково містить виступ, виконаний у вигляді пластини. 2 UA 86963 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
