Індикаторна пломба

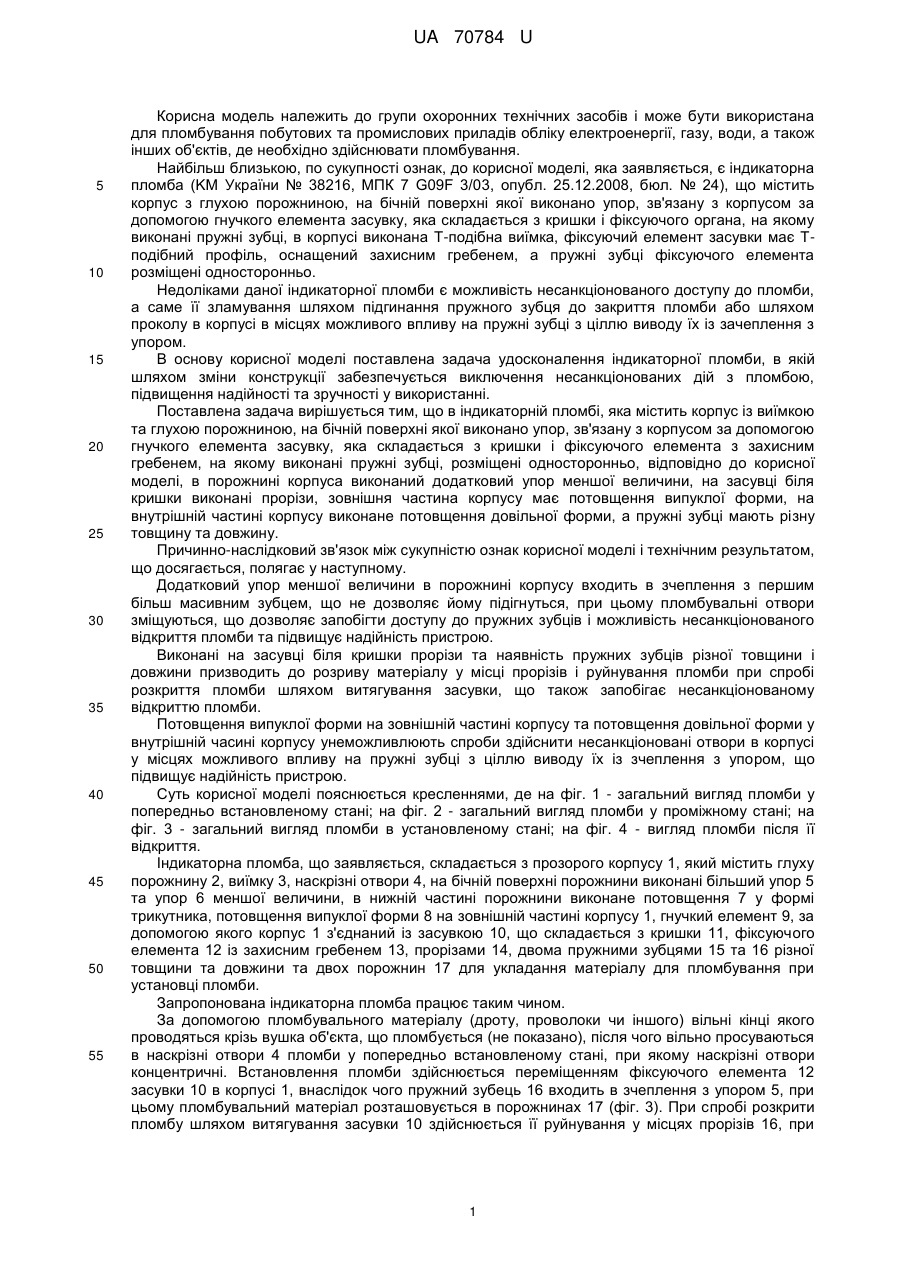

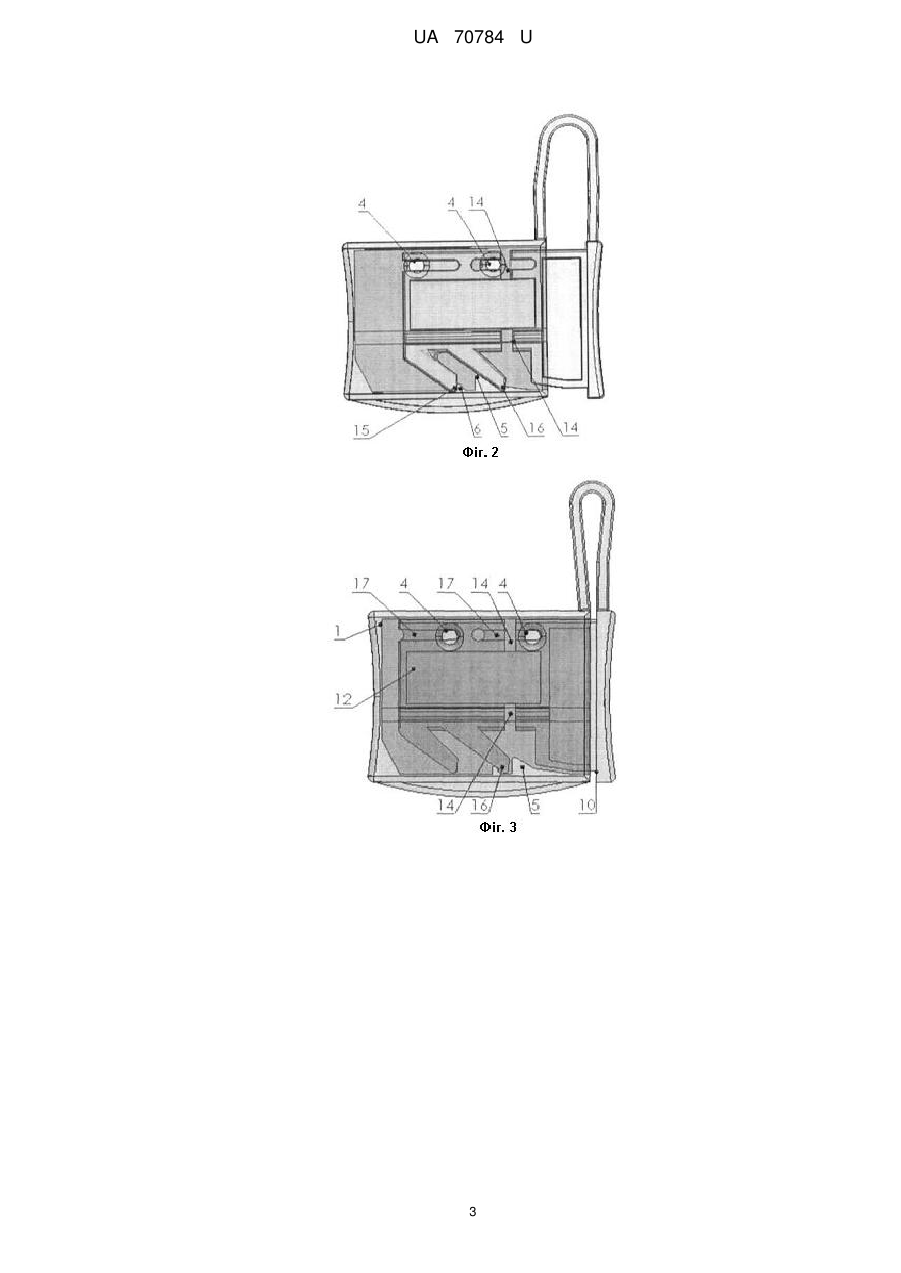

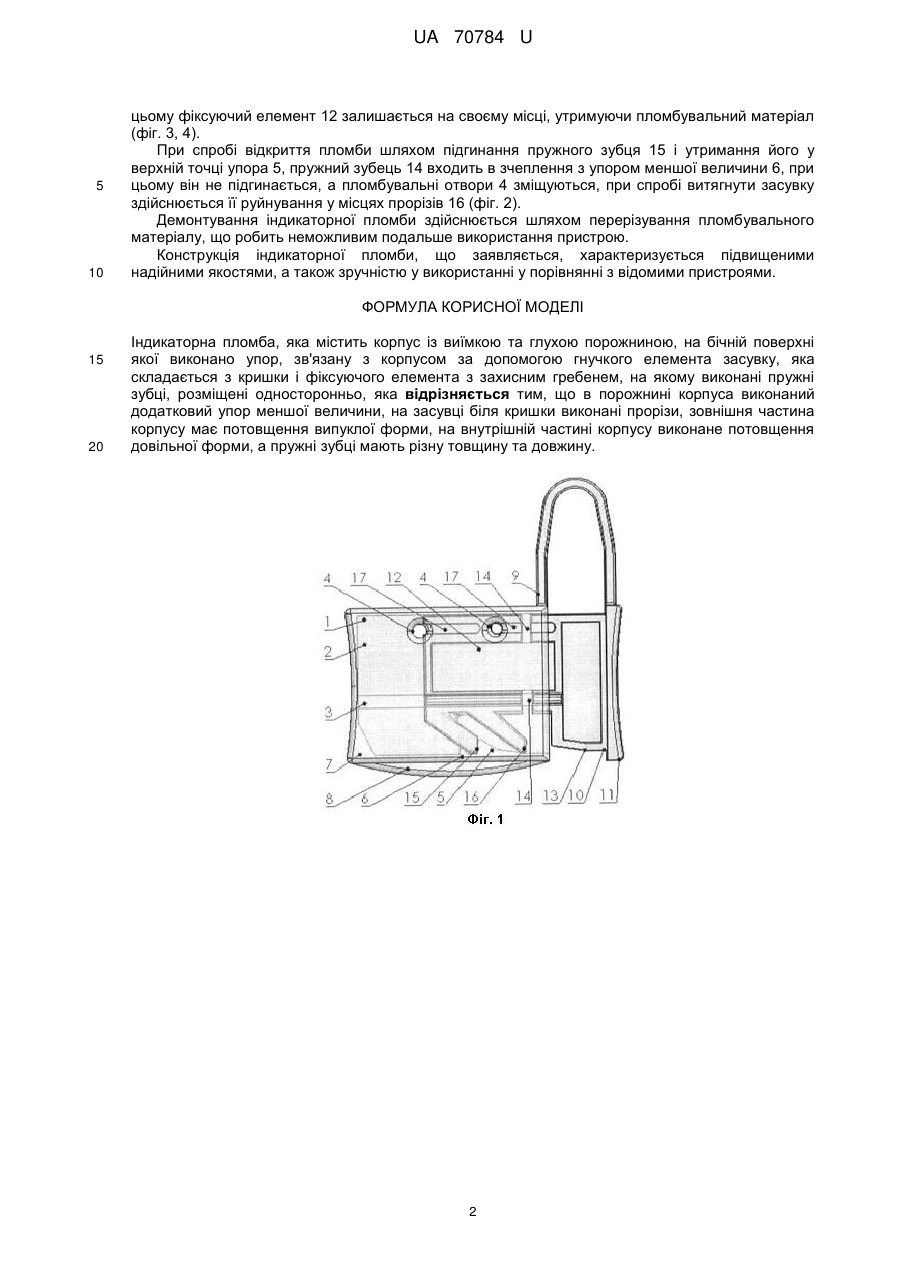

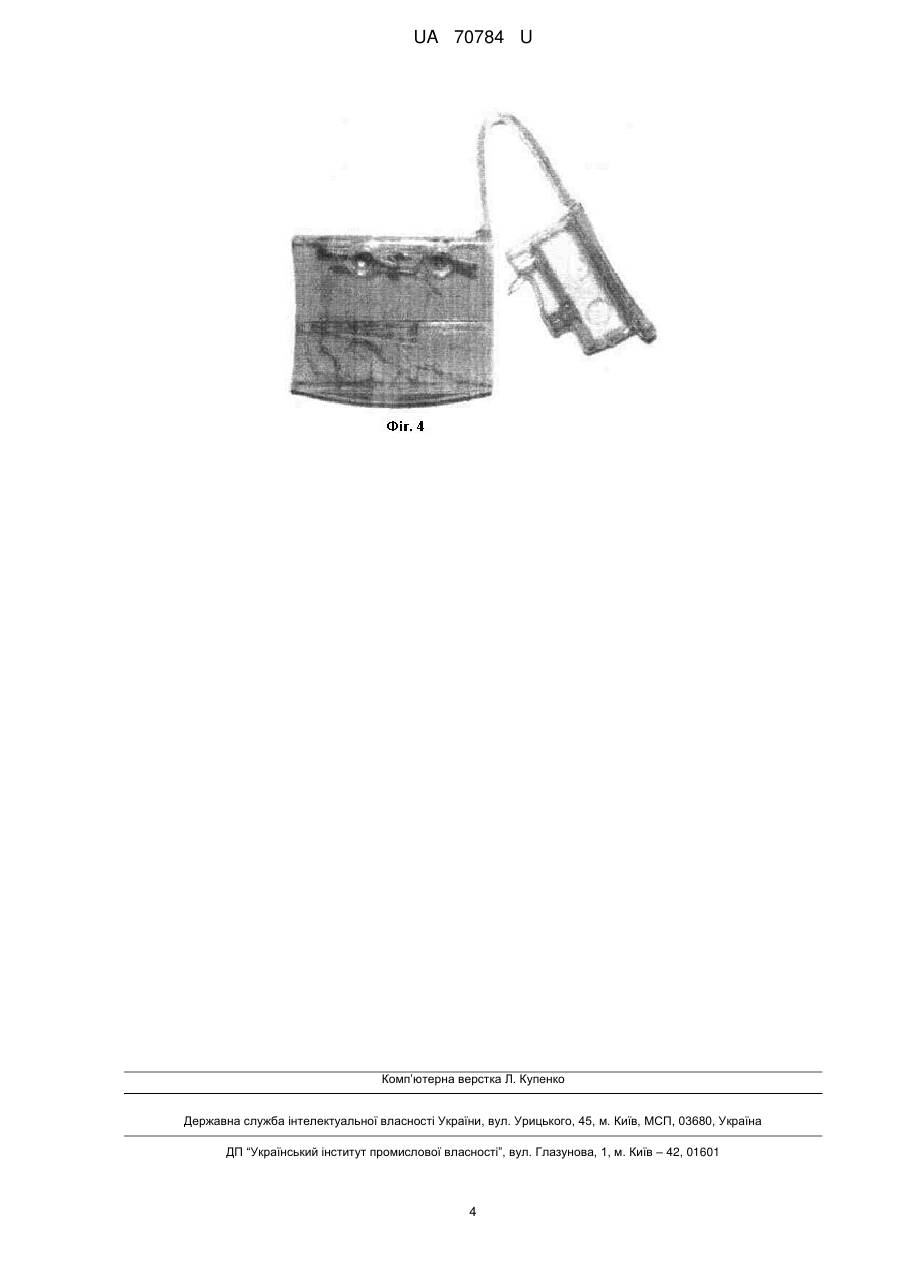

Реферат: Індикаторна пломба містить корпус із виїмкою та глухою порожниною, на бічній поверхні якої виконано упор, зв'язану з корпусом за допомогою гнучкого елемента засувку, яка складається з кришки і фіксуючого елемента з захисним гребенем, на якому виконані пружні зубці, розміщені односторонньо. В порожнині корпуса виконаний додатковий упор меншої величини, на засувці біля кришки виконані прорізи, зовнішня частина корпусу має потовщення випуклої форми, на внутрішній частині корпусу виконане потовщення довільної форми, а пружні зубці мають різну товщину та довжину. UA 70784 U (12) UA 70784 U UA 70784 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до групи охоронних технічних засобів і може бути використана для пломбування побутових та промислових приладів обліку електроенергії, газу, води, а також інших об'єктів, де необхідно здійснювати пломбування. Найбільш близькою, по сукупності ознак, до корисної моделі, яка заявляється, є індикаторна пломба (KM України № 38216, МПК 7 G09F 3/03, опубл. 25.12.2008, бюл. № 24), що містить корпус з глухою порожниною, на бічній поверхні якої виконано упор, зв'язану з корпусом за допомогою гнучкого елемента засувку, яка складається з кришки і фіксуючого органа, на якому виконані пружні зубці, в корпусі виконана Т-подібна виїмка, фіксуючий елемент засувки має Тподібний профіль, оснащений захисним гребенем, а пружні зубці фіксуючого елемента розміщені односторонньо. Недоліками даної індикаторної пломби є можливість несанкціонованого доступу до пломби, а саме її зламування шляхом підгинання пружного зубця до закриття пломби або шляхом проколу в корпусі в місцях можливого впливу на пружні зубці з ціллю виводу їх із зачеплення з упором. В основу корисної моделі поставлена задача удосконалення індикаторної пломби, в якій шляхом зміни конструкції забезпечується виключення несанкціонованих дій з пломбою, підвищення надійності та зручності у використанні. Поставлена задача вирішується тим, що в індикаторній пломбі, яка містить корпус із виїмкою та глухою порожниною, на бічній поверхні якої виконано упор, зв'язану з корпусом за допомогою гнучкого елемента засувку, яка складається з кришки і фіксуючого елемента з захисним гребенем, на якому виконані пружні зубці, розміщені односторонньо, відповідно до корисної моделі, в порожнині корпуса виконаний додатковий упор меншої величини, на засувці біля кришки виконані прорізи, зовнішня частина корпусу має потовщення випуклої форми, на внутрішній частині корпусу виконане потовщення довільної форми, а пружні зубці мають різну товщину та довжину. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Додатковий упор меншої величини в порожнині корпусу входить в зчеплення з першим більш масивним зубцем, що не дозволяє йому підігнуться, при цьому пломбувальні отвори зміщуються, що дозволяє запобігти доступу до пружних зубців і можливість несанкціонованого відкриття пломби та підвищує надійність пристрою. Виконані на засувці біля кришки прорізи та наявність пружних зубців різної товщини і довжини призводить до розриву матеріалу у місці прорізів і руйнування пломби при спробі розкриття пломби шляхом витягування засувки, що також запобігає несанкціонованому відкриттю пломби. Потовщення випуклої форми на зовнішній частині корпусу та потовщення довільної форми у внутрішній часині корпусу унеможливлюють спроби здійснити несанкціоновані отвори в корпусі у місцях можливого впливу на пружні зубці з ціллю виводу їх із зчеплення з упором, що підвищує надійність пристрою. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 - загальний вигляд пломби у попередньо встановленому стані; на фіг. 2 - загальний вигляд пломби у проміжному стані; на фіг. 3 - загальний вигляд пломби в установленому стані; на фіг. 4 - вигляд пломби після її відкриття. Індикаторна пломба, що заявляється, складається з прозорого корпусу 1, який містить глуху порожнину 2, виїмку 3, наскрізні отвори 4, на бічній поверхні порожнини виконані більший упор 5 та упор 6 меншої величини, в нижній частині порожнини виконане потовщення 7 у формі трикутника, потовщення випуклої форми 8 на зовнішній частині корпусу 1, гнучкий елемент 9, за допомогою якого корпус 1 з'єднаний із засувкою 10, що складається з кришки 11, фіксуючого елемента 12 із захисним гребенем 13, прорізами 14, двома пружними зубцями 15 та 16 різної товщини та довжини та двох порожнин 17 для укладання матеріалу для пломбування при установці пломби. Запропонована індикаторна пломба працює таким чином. За допомогою пломбувального матеріалу (дроту, проволоки чи іншого) вільні кінці якого проводяться крізь вушка об'єкта, що пломбується (не показано), після чого вільно просуваються в наскрізні отвори 4 пломби у попередньо встановленому стані, при якому наскрізні отвори концентричні. Встановлення пломби здійснюється переміщенням фіксуючого елемента 12 засувки 10 в корпусі 1, внаслідок чого пружний зубець 16 входить в зчеплення з упором 5, при цьому пломбувальний матеріал розташовується в порожнинах 17 (фіг. 3). При спробі розкрити пломбу шляхом витягування засувки 10 здійснюється її руйнування у місцях прорізів 16, при 1 UA 70784 U 5 10 цьому фіксуючий елемент 12 залишається на своєму місці, утримуючи пломбувальний матеріал (фіг. 3, 4). При спробі відкриття пломби шляхом підгинання пружного зубця 15 і утримання його у верхній точці упора 5, пружний зубець 14 входить в зчеплення з упором меншої величини 6, при цьому він не підгинається, а пломбувальні отвори 4 зміщуються, при спробі витягнути засувку здійснюється її руйнування у місцях прорізів 16 (фіг. 2). Демонтування індикаторної пломби здійснюється шляхом перерізування пломбувального матеріалу, що робить неможливим подальше використання пристрою. Конструкція індикаторної пломби, що заявляється, характеризується підвищеними надійними якостями, а також зручністю у використанні у порівнянні з відомими пристроями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Індикаторна пломба, яка містить корпус із виїмкою та глухою порожниною, на бічній поверхні якої виконано упор, зв'язану з корпусом за допомогою гнучкого елемента засувку, яка складається з кришки і фіксуючого елемента з захисним гребенем, на якому виконані пружні зубці, розміщені односторонньо, яка відрізняється тим, що в порожнині корпуса виконаний додатковий упор меншої величини, на засувці біля кришки виконані прорізи, зовнішня частина корпусу має потовщення випуклої форми, на внутрішній частині корпусу виконане потовщення довільної форми, а пружні зубці мають різну товщину та довжину. 2 UA 70784 U 3 UA 70784 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
