Спосіб роздування доменної печі

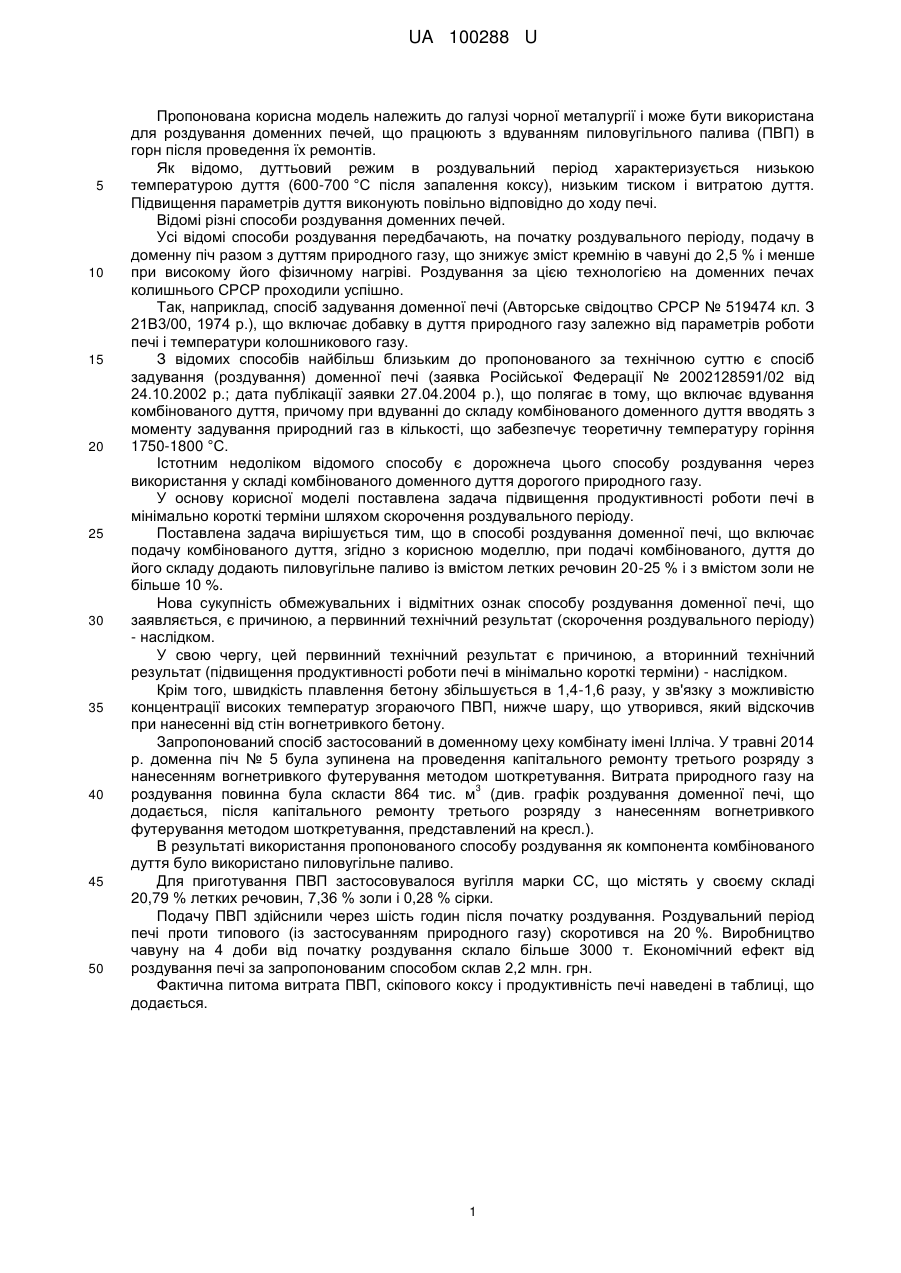

Реферат: Спосіб роздування доменної печі включає завантаження задувної шихти і подачу комбінованого дуття. При подачі комбінованого дуття до його складу вводять пиловугільне паливо із вмістом летких речовин 20-25 % і з вмістом золи не більше 10 %. UA 100288 U (12) UA 100288 U UA 100288 U 5 10 15 20 25 30 35 40 45 50 Пропонована корисна модель належить до галузі чорної металургії і може бути використана для роздування доменних печей, що працюють з вдуванням пиловугільного палива (ПВП) в горн після проведення їх ремонтів. Як відомо, дуттьовий режим в роздувальний період характеризується низькою температурою дуття (600-700 °C після запалення коксу), низьким тиском і витратою дуття. Підвищення параметрів дуття виконують повільно відповідно до ходу печі. Відомі різні способи роздування доменних печей. Усі відомі способи роздування передбачають, на початку роздувального періоду, подачу в доменну піч разом з дуттям природного газу, що знижує зміст кремнію в чавуні до 2,5 % і менше при високому його фізичному нагріві. Роздування за цією технологією на доменних печах колишнього СРСР проходили успішно. Так, наприклад, спосіб задування доменної печі (Авторське свідоцтво СРСР № 519474 кл. З 21В3/00, 1974 p.), що включає добавку в дуття природного газу залежно від параметрів роботи печі і температури колошникового газу. З відомих способів найбільш близьким до пропонованого за технічною суттю є спосіб задування (роздування) доменної печі (заявка Російської Федерації № 2002128591/02 від 24.10.2002 р.; дата публікації заявки 27.04.2004 p.), що полягає в тому, що включає вдування комбінованого дуття, причому при вдуванні до складу комбінованого доменного дуття вводять з моменту задування природний газ в кількості, що забезпечує теоретичну температуру горіння 1750-1800 °C. Істотним недоліком відомого способу є дорожнеча цього способу роздування через використання у складі комбінованого доменного дуття дорогого природного газу. У основу корисної моделі поставлена задача підвищення продуктивності роботи печі в мінімально короткі терміни шляхом скорочення роздувального періоду. Поставлена задача вирішується тим, що в способі роздування доменної печі, що включає подачу комбінованого дуття, згідно з корисною моделлю, при подачі комбінованого, дуття до його складу додають пиловугільне паливо із вмістом летких речовин 20-25 % і з вмістом золи не більше 10 %. Нова сукупність обмежувальних і відмітних ознак способу роздування доменної печі, що заявляється, є причиною, а первинний технічний результат (скорочення роздувального періоду) - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат (підвищення продуктивності роботи печі в мінімально короткі терміни) - наслідком. Крім того, швидкість плавлення бетону збільшується в 1,4-1,6 разу, у зв'язку з можливістю концентрації високих температур згораючого ПВП, нижче шару, що утворився, який відскочив при нанесенні від стін вогнетривкого бетону. Запропонований спосіб застосований в доменному цеху комбінату імені Ілліча. У травні 2014 р. доменна піч № 5 була зупинена на проведення капітального ремонту третього розряду з нанесенням вогнетривкого футерування методом шоткретування. Витрата природного газу на 3 роздування повинна була скласти 864 тис. м (див. графік роздування доменної печі, що додається, після капітального ремонту третього розряду з нанесенням вогнетривкого футерування методом шоткретування, представлений на кресл.). В результаті використання пропонованого способу роздування як компонента комбінованого дуття було використано пиловугільне паливо. Для приготування ПВП застосовувалося вугілля марки СС, що містять у своєму складі 20,79 % летких речовин, 7,36 % золи і 0,28 % сірки. Подачу ПВП здійснили через шість годин після початку роздування. Роздувальний період печі проти типового (із застосуванням природного газу) скоротився на 20 %. Виробництво чавуну на 4 доби від початку роздування склало більше 3000 т. Економічний ефект від роздування печі за запропонованим способом склав 2,2 млн. грн. Фактична питома витрата ПВП, скіпового коксу і продуктивність печі наведені в таблиці, що додається. 1 UA 100288 U Таблиця Фактична питома витрата пиловугільного палива і продуктивність доменної печі № 5 за добами роботи від задування після капітального ремонту третього розряду Період роздування, доба 1 2 3 4 5 6 7 5 Витрата ПВП, кг/т чавуну 20 20 30 80 133 159 153 Продуктивність печі, т/доб. 110 496 1302 3277 3636 3584 3778 Отже, застосування цього способу дозволить підвищити продуктивність доменної печі, понизити період виходу печі на робочі параметри на 10-15 %, виключити використання дорогого природного газу і понизити витрату коксу в роздувальний період, при цьому не вимагаючи значних капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб роздування доменної печі, що включає завантаження задувної шихти і подачу комбінованого дуття, який відрізняється тим, що при подачі комбінованого дуття до його складу вводять пиловугільне паливо із вмістом летких речовин 20-25 % і з вмістом золи не більше 10 %. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
