Спосіб одержання голограми

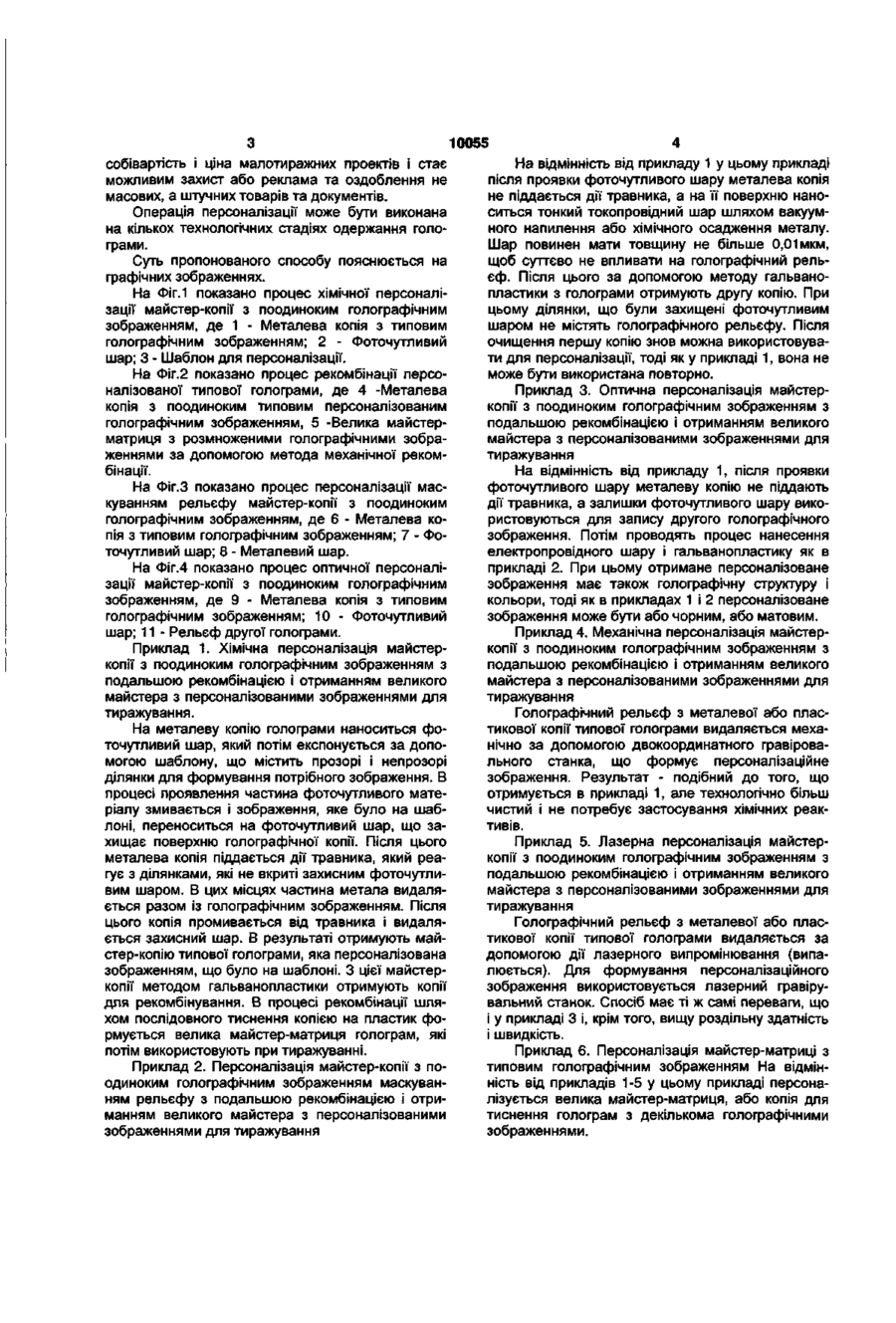

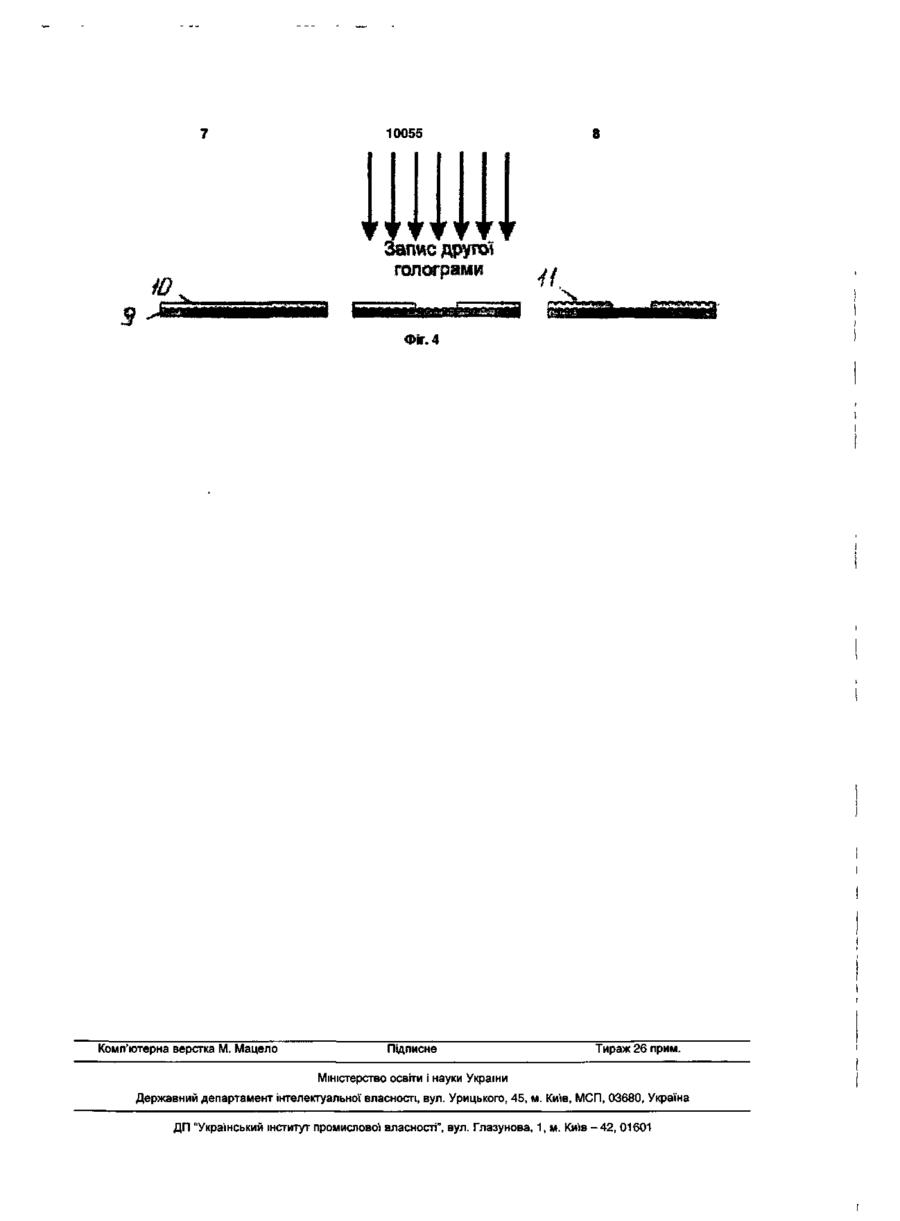

1. Спосіб одержання голограми, що включає операції створення потрібного зображення, запису голографічного елемента з потрібного зображення, створення металевої матриці з типовим голографічним елементом, наступного тиражування голограми на пластичному матеріалі шляхом тиснення на нього металевою матрицею, який відрізняється тим, що після операції створення типового голографічного елемента його персоналізують шляхом доповнення індивідуальним позначенням замовника. 2. Спосіб одержання голограми за п.1, який відрізняється тим, що як індивідуальне позначення замовника використовують графічні і/або словесні елементи. Корисна модель відноситься до засобів маркування носіїв інформації з метою захисту або реклами та оздоблення товарів та документів голограмами, шляхом використання властивостей голограм змінювати просторове положення та колір відновленого зображення при зміні орієнтації голограми відносно джерела світла. Спосіб може бути використаний для запису і тиражування голографічних елементів. Найбільш близьким до пропонованого за технічною суттю є спосіб одержання голограми, що включає операції створення потрібного зображення, запису голографічного елемента з потрібного зображення, створення металевої матриці із типовим голографічним елементом, наступного тиражування захисної голограми на пластичному матеріалі шляхом тиснення на нього металевою матрицею [Патент України на винахід № 42637, МПК 7 G03H1/00, G06K19/00, G02B5/32; Опубл. 15.11.2004, Бюл. №11] Запис індивідуального голографічного зображення - трудомісткий і дорогий процес. Для великих тиражів це не є проблемою, тому що вартість розробки і запису голограми складає незначну частку від вартості кінцевого продукту. В той же час при тиражах, наприклад, у декілька тисяч голограм вартість розробки може становити до 95% від вартості продукції. Це значно звужує коло потенційних споживачів голографічної продукції. Тому описаний спосіб має дещо обмежене коло споживачів. У основу пропонованої корисної моделі поставлено задачу створення такого способу одержання захисної голограми, який би дозволив розширити коло споживачів за рахунок створення умов для зменшення собівартості створення голографічних елементів. Поставлена задача вирішується пропонованим способом, який, як і відомий спосіб одержання голограми, включає операції створення потрібного зображення, запису голографічного елемента з потрібного зображення, створення металевої матриці із типовим голографічним елементом, наступного тиражування голограми на пластичному матеріалі шляхом тиснення на нього металевою матрицею, а відповідно до корисної моделі, після операції створення типового голографічного елемента його персоналізують шляхом доповнення індивідуальним позначенням замовника. У якості індивідуального позначення замовника використовують графічні і/або словесні елементи, наприклад, логотип, напис, візерунок тощо. Так, оскільки після створення типової голограми ії персоналізують для кожного окремого замовника, шляхом нанесення притаманних лише йому позначень, вартість розробки типової голограми припадає не на одного, а розподіляється між значною кількістю замовників, суттєво зменшується ю ю О) 10055 собівартість і ціна малотиражних проектів і стає На відмінність від прикладу 1 у цьому прикладі можливим захист або реклама та оздоблення не після проявки фоточутливого шару металева копія масових, а штучних товарів та документів. не піддається дії травника, а на її поверхню наноситься тонкий токопровідний шар шляхом вакуумОперація персоналізації може бути виконана ного напилення або хімічного осадження металу. на кількох технологічних стадіях одержання голоШар повинен мати товщину не більше 0,01 мкм, грами. щоб суттєво не впливати на голографічний рельСуть пропонованого способу пояснюється на єф. Після цього за допомогою методу гальванографічних зображеннях. пластики з голограми отримують другу копію. При На Фіг.1 показано процес хімічної персоналіцьому ділянки, що були захищені фоточутливим зації майстер-копії з поодиноким голографічним шаром не містять голографічного рельєфу. Після зображенням, де 1 - Металева копія з типовим очищення першу копію знов можна використовуваголографічним зображенням; 2 - Фоточутливий ти для персоналізації, тоді як у прикладі 1, вона не шар; 3 - Шаблон для персоналізації. може бути використана повторно. На Фіг.2 показано процес рекомбінації персоналізованої типової голограми, де 4 -Металева Приклад 3. Оптична персоналізація майстеркопія з поодиноким типовим персоналізованим копії з поодиноким голографічним зображенням з голографічним зображенням, 5 -Велика майстерподальшою рекомбінацією і отриманням великого матриця з розмноженими голографічними зобрамайстера з персоналізованими зображеннями для женнями за допомогою метода механічної рекомтиражування бінації. На відмінність від прикладу 1, після проявки фоточутливого шару металеву копію не піддають На Фіг.З показано процес персоналізації масдії травника, а залишки фоточутливого шару викокуванням рельєфу майстер-копії з поодиноким ристовуються для запису другого голографічного голографічним зображенням, де 6 - Металева козображення. Потім проводять процес нанесення пія з типовим голографічним зображенням; 7 - Фоелектропровідного шару і гальванопластику як в точутливий шар; 8 - Металевий шар. прикладі 2. При цьому отримане персоналізоване На Фіг.4 показано процес оптичної персоналізображення має також голографічну структуру і зації майстер-копії з поодиноким голографічним кольори, тоді як в прикладах 1 і 2 персоналізоване зображенням, де 9 - Металева копія з типовим зображення може бути або чорним, або матовим. голографічним зображенням; 10 - Фоточутливий шар; 11 - Рельєф другої голограми. Приклад 4. Механічна персоналізація майстеркопії з поодиноким голографічним зображенням з Приклад 1. Хімічна персоналізація майстерподальшою рекомбінацією і отриманням великого копії з поодиноким голографічним зображенням з майстера з персоналізованими зображеннями для подальшою рекомбінацією і отриманням великого тиражування майстера з персоналізованими зображеннями для тиражування. Голографічний рельєф з металевої або пластикової копії типової голограми видаляється мехаНа металеву копію голограми наноситься фонічно за допомогою двокоординатного гравіроваточутливий шар, який потім експонується за допольного станка, що формує персоналізаційне могою шаблону, що містить прозорі і непрозорі зображення. Результат - подібний до того, що ділянки для формування потрібного зображення. В отримується в прикладі 1, але технологічно більш процесі проявлення частина фоточутливого матечистий і не потребує застосування хімічних реакріалу змивається і зображення, яке було на шабтивів. лоні, переноситься на фоточутливий шар, що захищає поверхню голографічної копії. Після цього Приклад 5. Лазерна персоналізація майстерметалева копія піддається дії травника, який реакопії з поодиноким голографічним зображенням з гує з ділянками, які не вкриті захисним фоточутлиподальшою рекомбінацією і отриманням великого вим шаром. В цих місцях частина метала видалямайстера з персоналізованими зображеннями для ється разом із голографічним зображенням. Після тиражування цього копія промивається від травника і видаляГолографічний рельєф з металевої або пласється захисний шар. В результаті отримують майтикової копії типової голограми видаляється за стер-копію типової голограми, яка персоналізована допомогою дії лазерного випромінювання (випазображенням, що було на шаблоні. З цієї майстерлюється). Для формування персоналізаційного копії методом гальванопластики отримують копії зображення використовується лазерний гравірудля рекомбінування. В процесі рекомбінації шлявальний станок. Спосіб має ті ж самі переваги, що хом послідовного тиснення копією на пластик фоі у прикладі 3 і, крім того, вищу роздільну здатність рмується велика майстер-матриця голограм, які і швидкість. потім використовують при тиражуванні. Приклад 6. Персоналізація майстер-матриці з Приклад 2. Персоналізація майстер-копії з потиповим голографічним зображенням На відмінодиноким голографічним зображенням маскуванність від прикладів 1-5 у цьому прикладі персонаням рельєфу з подальшою рекомбінацією і отрилізується велика майстер-матриця, або копія для манням великого майстера з персоналізованими тиснення голограм з декількома голографічними зображеннями для тиражування зображеннями. £М!Ф г •••• ##*• МІФ «+•* *•#« 10055 Затос Ару гої Фіг. 4 Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
