Подрібнювач матеріалів

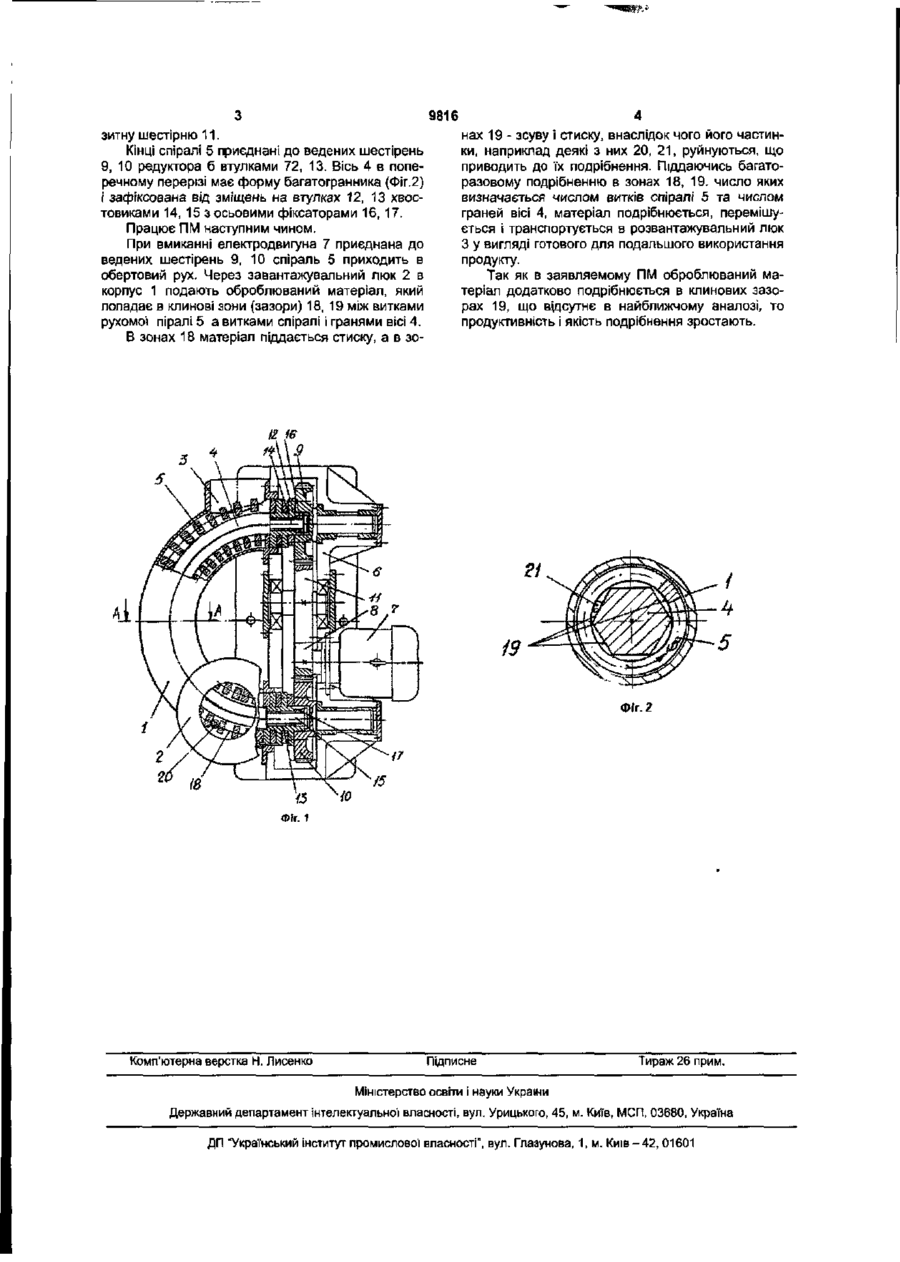

Подрібнювач матеріалів, що містить тороподібний пустотілий корпус з завантажувальним та розвантажувальним люками і розташовану в корпусі вісь з надітою на неї циліндричною спіраллю, витки якої в поперечному перерізі мають форму трапеції, а кінці з'єднані з веденими шестернями редукторного приводу, який відрізняється тим, що вісь в поперечному перерізі має форму багатокутника. Корисна модель відноситься до техніки подрібнення матеріалів і може бути використана для регенерації та виготовлення формувальних сумішей в ливарному виробництві, а також в будівельній, харчовій та фармацевтичній промисловостях для подрібнення різноманітних сипучих матеріалів. Відомий подрібнювач матеріалів (ПМ), який містить встановлений на рамі пустотілий тороподібний корпус з завантажувальним та розвантажувальним люками і розташовані в корпусі пружно зігнуті по його формі вставленні одна в Іншу циліндричні спіралі (пружини) з круглими в поперечному перерізі витками, кінці яких приєднані до валів електродвигунів [див., наприклад, А.с. СССР №1570770, В02С19/22, 1990]. Недолік цього ПМ полягає в низькій якості подрібнення, що спричинено круглою формою витків спіралей. Відомий також ПМ, який містить тороподібний корпус з завантажувальним та розвантажувальним люками і розташовану в корпусі криволінійну циліндричну вісь з одітою на неї' циліндричною спіраллю, витки якої в поперечному перерізі мають форму трапеції, а кінці з'єднані з веденими шестірнями редукторного привода (див, наприклад, А. с. СССР № 919889, В28СЗ/00, 1982). Цей ПМ є найбільш близьким до корисної моделі за технічною суттю та досягаємим ефектом і прийнятий за найближчий аналог. Недолік відомого ПМ полягає в пониженій продуктивності, що викликано обмеженим числом клинових зон, в яких відбувається подрібнення. В основу корисної моделі поставлена задача вдосконалення ПМ, в якому шляхом зміни форми осі в поперечному перерізі забезпечується збільшення зон подрібнення, що приводить до зростання продуктивності. Поставлена задача вирішується тим, що в ПМ, який містить тороподібний пустотілий корпус і розташовану в корпусі вісь з одітою на неї пружно здеформованою циліндричною спіраллю, витки якої в поперечному перерізі мають форму трапеції, а кінці з'єднані з веденими шестірнями редукторного привода, згідно корисної моделі вісь в поперечному перерізі має форму багатокутника. Виконання поперечного перерізу осі в формі багатокутника збільшує число клинових зон подрібнення оброблюваного матеріалу, що приводить до зростання продуктивності та якості подрібення. Заявляємий ПМ зображений на Фіг 1, загальний вигляд зверху, на Фіг 2 - переріз А-А на Фіг 1 ПМ містить пустотілий тороподібний корпус 1 з завантажувальним 2 та розвантажувальним 3 люками і розташовану в корпусі зігнуту вісь 4 з одітою на неї спіраллю 5, витки якої в поперечному перерізі мають форму трапеції, а також привод у вигляді редуктора 6 з електродвигуном 7. Редуктор 7 містить ведучу 8 та дві ведені шестірні 9, 10, одна з яких взаємодіє з ведучою шестірнею через пара (24)17 10 2005 00 О) 9816 зитну шестірню 11. Кінці спіралі 5 приєднані до ведених шестірень 9, 10 редуктора б втулками 72, 13. Вісь 4 в поперечному перерізі має форму багатогранника (Фіг.2) і зафіксована від зміщень на втулках 12, 13 хвостовиками 14, 15 з осьовими фіксаторами 16, 17. Працює ПМ наступним чином. При вмиканні електродвигуна 7 приєднана до ведених шестірень 9, 10 спіраль 5 приходить в обертовий рух. Через завантажувальний люк 2 в корпус 1 подають оброблюваний матеріал, який попадає в клинові зони (зазори) 18, 19 між витками рухомої піралі 5 а витками спіралі і гранями вісі 4. В зонах 18 матеріал піддається стиску, а в зо нах 19 - зсуву і стиску, внаслідок чого його частинки, наприклад деякі з них 20, 21, руйнуються, що приводить до їх подрібнення. Піддаючись багаторазовому подрібненню в зонах 18, 19. число яких визначається числом витків спіралі 5 та числом граней вісі 4, матеріал подрібнюється, перемішується і транспортується в розвантажувальний люк З у вигляді готового для подальшого використання продукту. Так як в заявляемому ПМ оброблюваний матеріал додатково подрібнюється в клинових зазорах 19, що відсутнє в найближчому аналозі, то продуктивність і якість подрібнення зростають. It IS Фіг. 2 Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
