Спосіб одержання захисної голограми

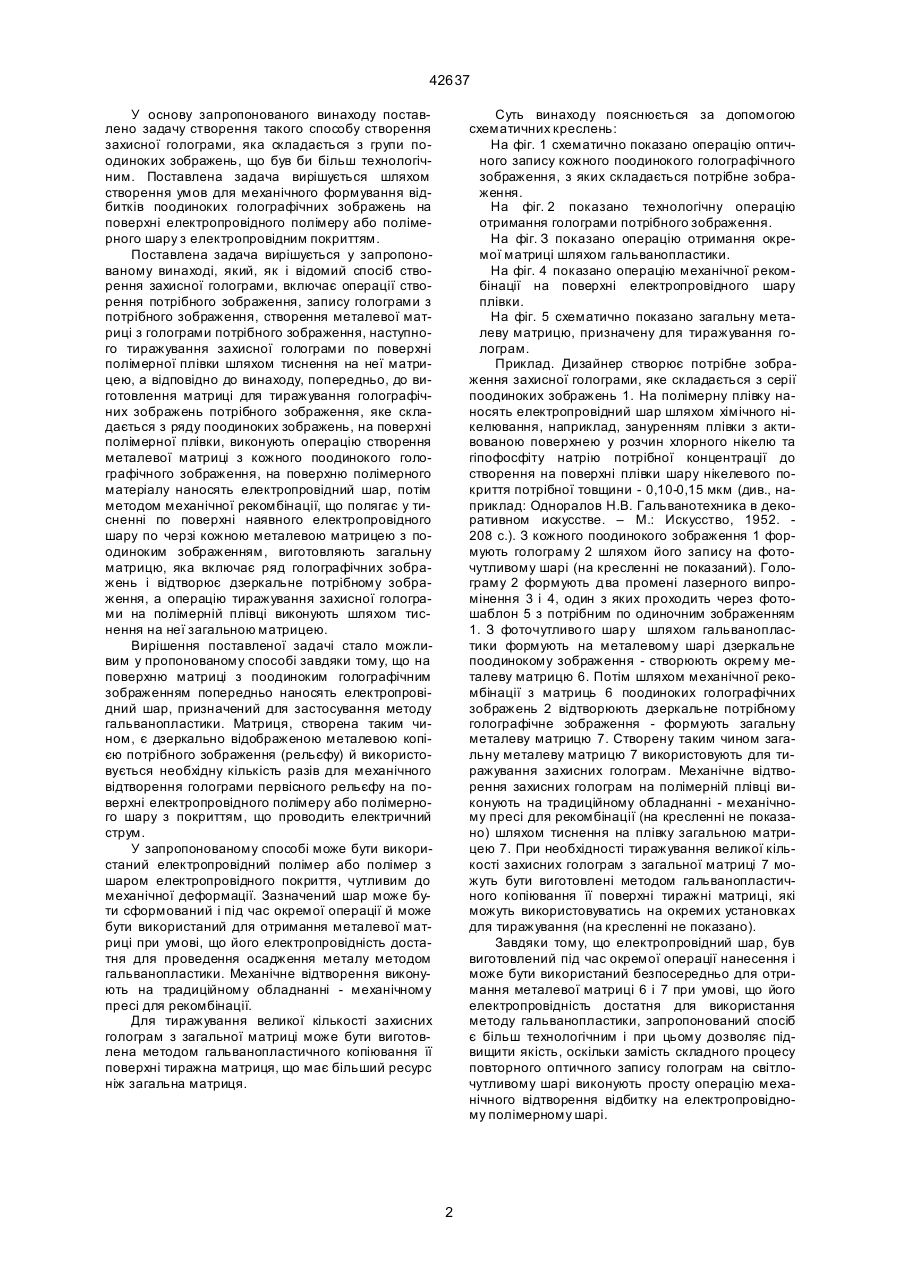

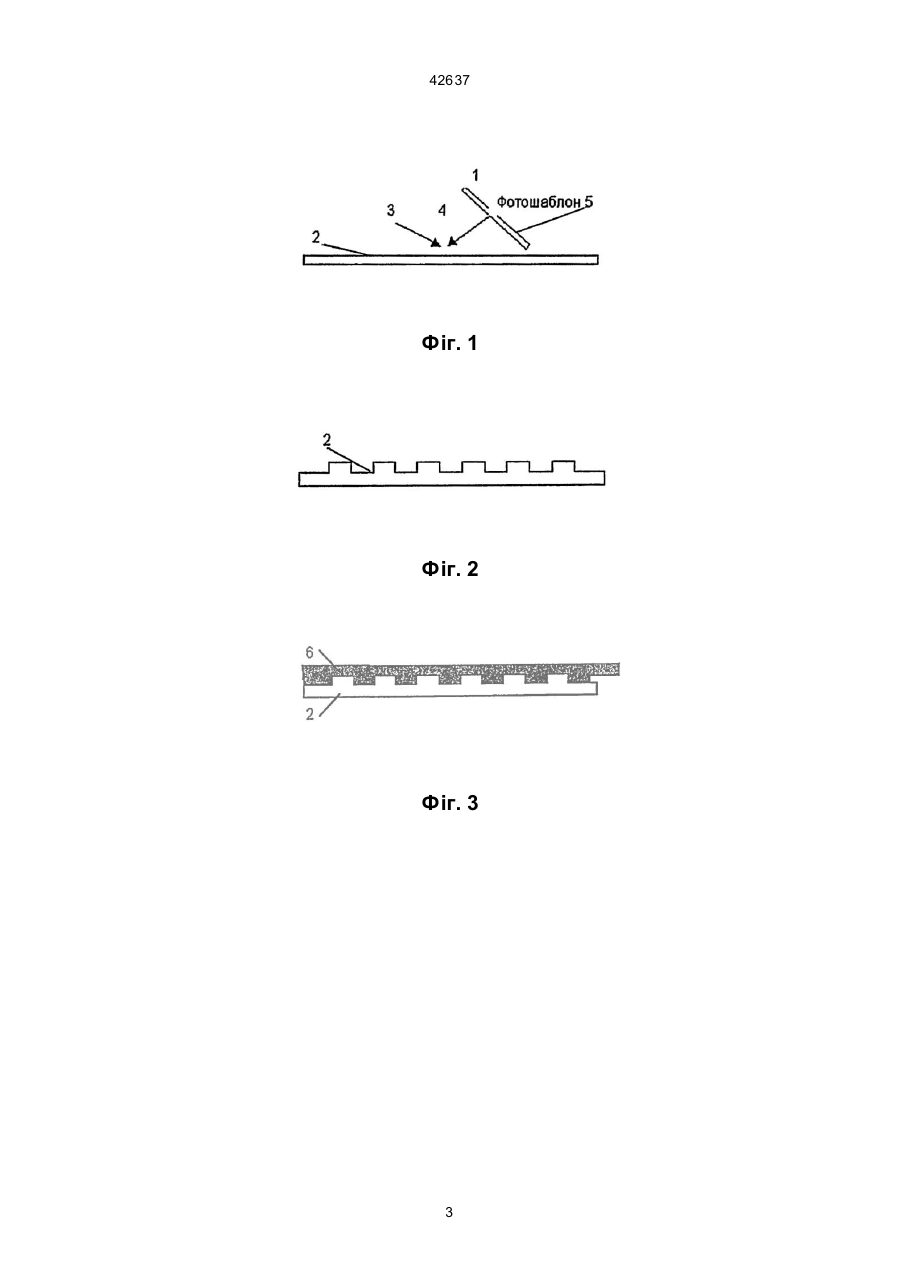

Спосіб створення захисної голограми, що включає операції створення потрібного зображення, запису голограми з потрібного зображення, створення металевої матриці з голограми потрібного зображення, наступного тиражування захисної голограми по поверхні полімерної плівки шля 42637 У основу запропонованого винаходу поставлено задачу створення такого способу створення захисної голограми, яка складається з групи поодиноких зображень, що був би більш технологічним. Поставлена задача вирішується шляхом створення умов для механічного формування відбитків поодиноких голографічних зображень на поверхні електропровідного полімеру або полімерного шару з електропровідним покриттям. Поставлена задача вирішується у запропонованому винаході, який, як і відомий спосіб створення захисної голограми, включає операції створення потрібного зображення, запису голограми з потрібного зображення, створення металевої матриці з голограми потрібного зображення, наступного тиражування захисної голограми по поверхні полімерної плівки шляхом тиснення на неї матрицею, а відповідно до винаходу, попередньо, до виготовлення матриці для тиражування голографічних зображень потрібного зображення, яке складається з ряду поодиноких зображень, на поверхні полімерної плівки, виконують операцію створення металевої матриці з кожного поодинокого голографічного зображення, на поверхню полімерного матеріалу наносять електропровідний шар, потім методом механічної рекомбінації, що полягає у тисненні по поверхні наявного електропровідного шару по черзі кожною металевою матрицею з поодиноким зображенням, виготовляють загальну матрицю, яка включає ряд голографічних зображень і відтворює дзеркальне потрібному зображення, а операцію тиражування захисної голограми на полімерній плівці виконують шляхом тиснення на неї загальною матрицею. Вирішення поставленої задачі стало можливим у пропонованому способі завдяки тому, що на поверхню матриці з поодиноким голографічним зображенням попередньо наносять електропровідний шар, призначений для застосування методу гальванопластики. Матриця, створена таким чином, є дзеркально відображеною металевою копією потрібного зображення (рельєфу) й використовується необхідну кількість разів для механічного відтворення голограми первісного рельєфу на поверхні електропровідного полімеру або полімерного шару з покриттям, що проводить електричний струм. У запропонованому способі може бути використаний електропровідний полімер або полімер з шаром електропровідного покриття, чутливим до механічної деформації. Зазначений шар може бути сформований і під час окремої операції й може бути використаний для отримання металевої матриці при умові, що його електропровідність достатня для проведення осадження металу методом гальванопластики. Механічне відтворення виконують на традиційному обладнанні - механічному пресі для рекомбінації. Для тиражування великої кількості захисних голограм з загальної матриці може бути виготовлена методом гальванопластичного копіювання її поверхні тиражна матриця, що має більший ресурс ніж загальна матриця. Суть винаходу пояснюється за допомогою схематичних креслень: На фіг. 1 схематично показано операцію оптичного запису кожного поодинокого голографічного зображення, з яких складається потрібне зображення. На фіг. 2 показано технологічну операцію отримання голограми потрібного зображення. На фіг. З показано операцію отримання окремої матриці шляхом гальванопластики. На фіг. 4 показано операцію механічної рекомбінації на поверхні електропровідного шару плівки. На фіг. 5 схематично показано загальну металеву матрицю, призначену для тиражування голограм. Приклад. Дизайнер створює потрібне зображення захисної голограми, яке складається з серії поодиноких зображень 1. На полімерну плівку наносять електропровідний шар шляхом хімічного нікелювання, наприклад, зануренням плівки з активованою поверхнею у розчин хлорного нікелю та гіпофосфіту натрію потрібної концентрації до створення на поверхні плівки шару нікелевого покриття потрібної товщини - 0,10-0,15 мкм (див., наприклад: Одноралов Н.В. Гальванотехника в декоративном искусстве. – М.: Искусство, 1952. 208 с.). З кожного поодинокого зображення 1 формують голограму 2 шляхом його запису на фоточутливому шарі (на кресленні не показаний). Голограму 2 формують два промені лазерного випромінення 3 і 4, один з яких проходить через фотошаблон 5 з потрібним по одиночним зображенням 1. З фоточутливо го шар у шляхом гальванопластики формують на металевому шарі дзеркальне поодинокому зображення - створюють окрему металеву матрицю 6. Потім шляхом механічної рекомбінації з матриць 6 поодиноких голографічних зображень 2 відтворюють дзеркальне потрібному голографічне зображення - формують загальну металеву матрицю 7. Створену таким чином загальну металеву матрицю 7 використовують для тиражування захисних голограм. Механічне відтворення захисних голограм на полімерній плівці виконують на традиційному обладнанні - механічному пресі для рекомбінації (на кресленні не показано) шляхом тиснення на плівку загальною матрицею 7. При необхідності тиражування великої кількості захисних голограм з загальної матриці 7 можуть бути виготовлені методом гальванопластичного копіювання її поверхні тиражні матриці, які можуть використовуватись на окремих установках для тиражування (на кресленні не показано). Завдяки тому, що електропровідний шар, був виготовлений під час окремої операції нанесення і може бути використаний безпосередньо для отримання металевої матриці 6 і 7 при умові, що його електропровідність достатня для використання методу гальванопластики, запропонований спосіб є більш технологічним і при цьому дозволяє підвищити якість, оскільки замість складного процесу повторного оптичного запису голограм на світлочутливому шарі виконують просту операцію механічного відтворення відбитку на електропровідному полімерному шарі. 2 42637 Фіг. 1 Фіг. 2 Фіг. 3 3 42637 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
