Індуктивний датчик

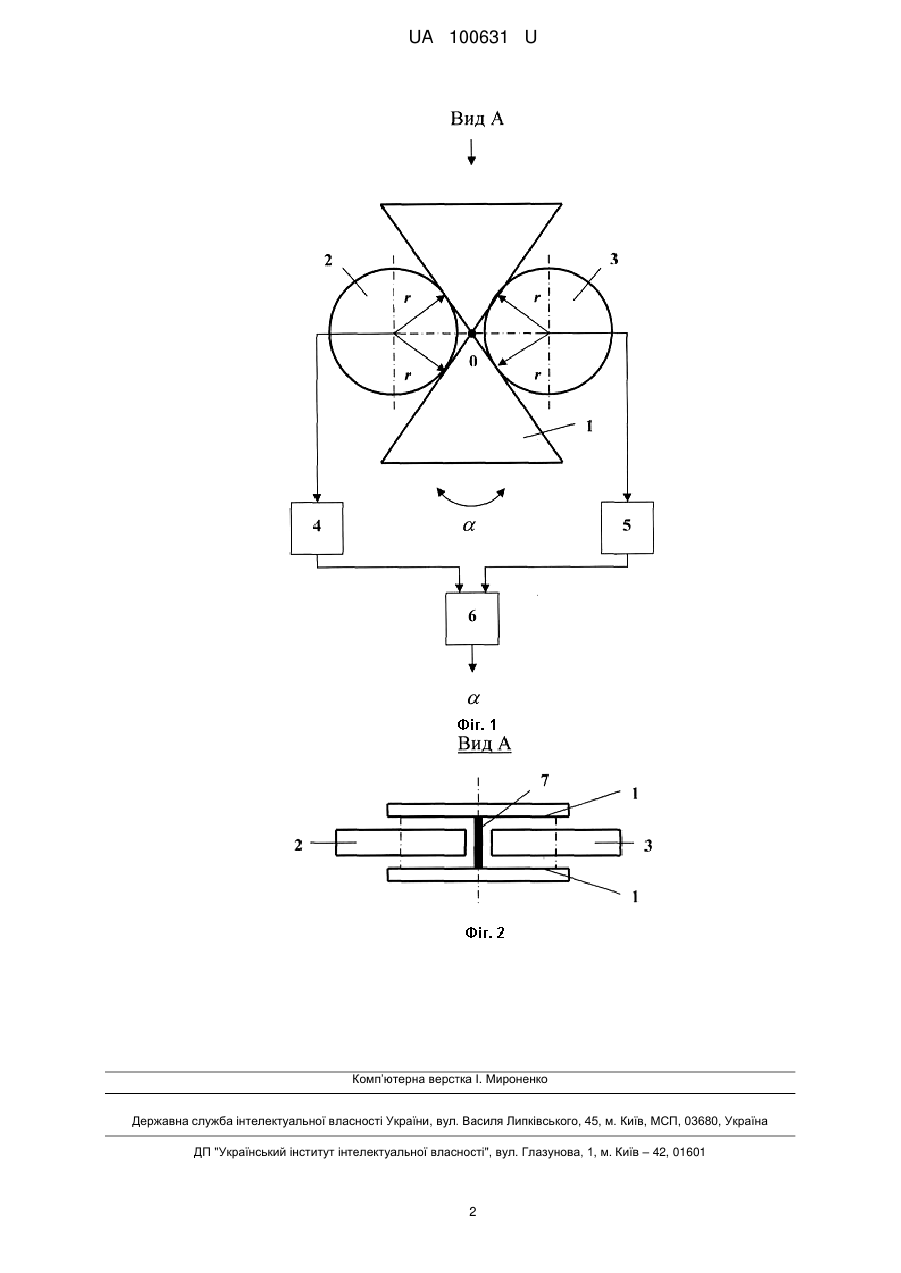

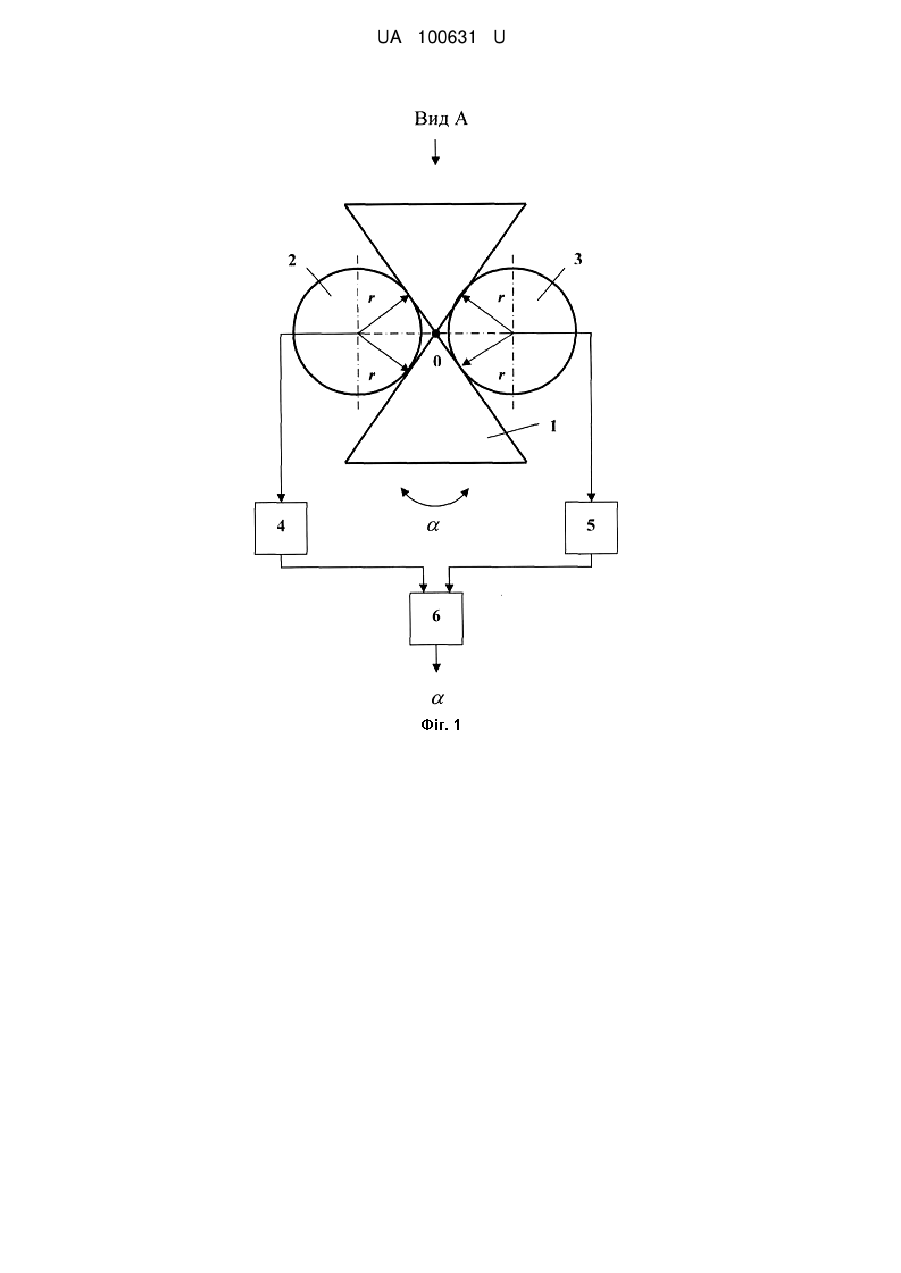

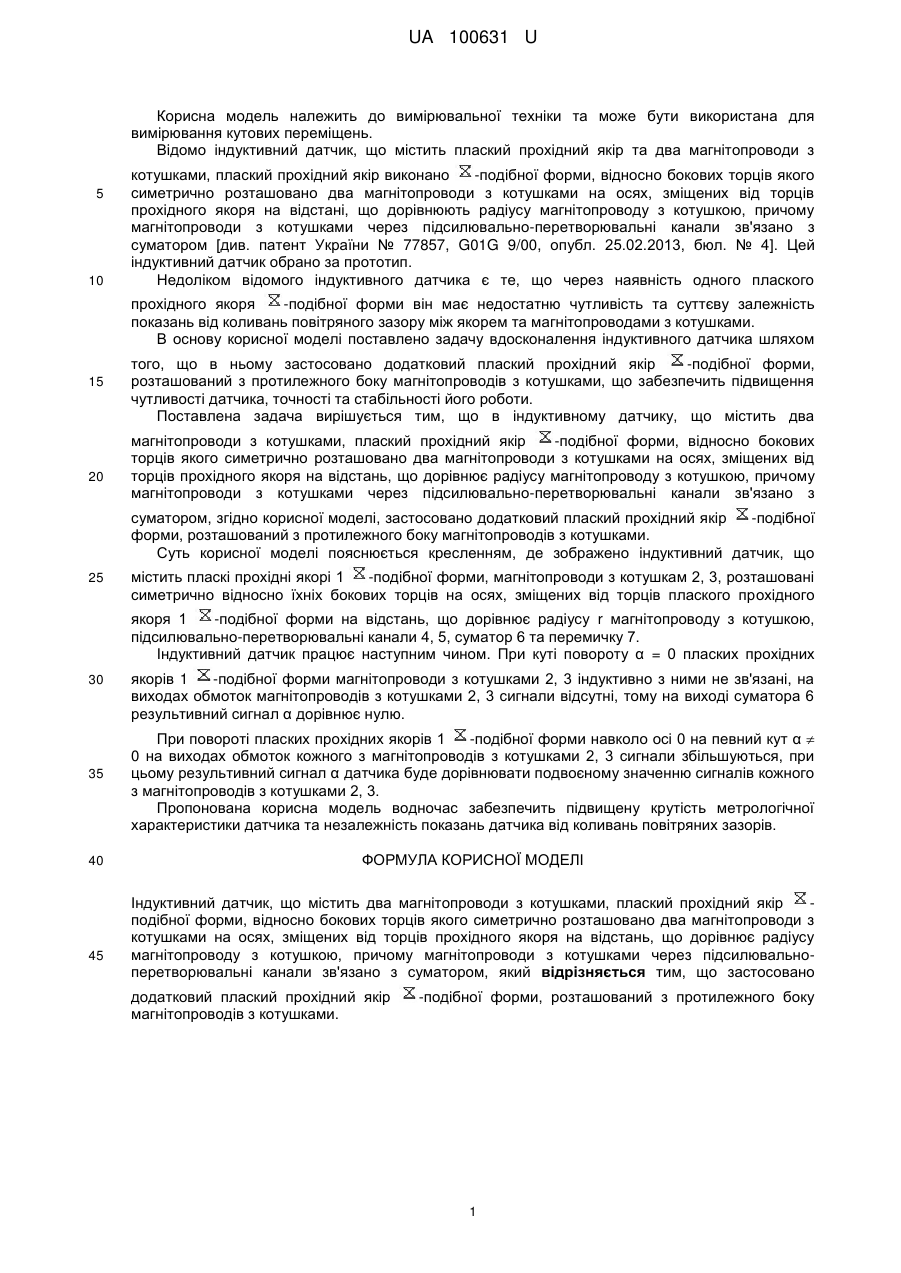

Реферат: Індуктивний датчик містить два магнітопроводи з котушками, плаский прохідний якір подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювальноперетворювальні канали зв'язано з суматором. Застосовано додатковий плаский прохідний якір -подібної форми, розташований з протилежного боку магнітопроводів з котушками. UA 100631 U (54) ІНДУКТИВНИЙ ДАТЧИК UA 100631 U UA 100631 U Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомо індуктивний датчик, що містить плаский прохідний якір та два магнітопроводи з 5 10 котушками, плаский прохідний якір виконано -подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстані, що дорівнюють радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з суматором [див. патент України № 77857, G01G 9/00, опубл. 25.02.2013, бюл. № 4]. Цей індуктивний датчик обрано за прототип. Недоліком відомого індуктивного датчика є те, що через наявність одного плаского прохідного якоря -подібної форми він має недостатню чутливість та суттєву залежність показань від коливань повітряного зазору між якорем та магнітопроводами з котушками. В основу корисної моделі поставлено задачу вдосконалення індуктивного датчика шляхом 15 20 того, що в ньому застосовано додатковий плаский прохідний якір -подібної форми, розташований з протилежного боку магнітопроводів з котушками, що забезпечить підвищення чутливості датчика, точності та стабільності його роботи. Поставлена задача вирішується тим, що в індуктивному датчику, що містить два магнітопроводи з котушками, плаский прохідний якір -подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з суматором, згідно корисної моделі, застосовано додатковий плаский прохідний якір -подібної форми, розташований з протилежного боку магнітопроводів з котушками. Суть корисної моделі пояснюється кресленням, де зображено індуктивний датчик, що 25 містить пласкі прохідні якорі 1 -подібної форми, магнітопроводи з котушкам 2, 3, розташовані симетрично відносно їхніх бокових торців на осях, зміщених від торців плаского прохідного якоря 1 -подібної форми на відстань, що дорівнює радіусу r магнітопроводу з котушкою, підсилювально-перетворювальні канали 4, 5, суматор 6 та перемичку 7. Індуктивний датчик працює наступним чином. При куті повороту α = 0 пласких прохідних 30 якорів 1 -подібної форми магнітопроводи з котушками 2, 3 індуктивно з ними не зв'язані, на виходах обмоток магнітопроводів з котушками 2, 3 сигнали відсутні, тому на виході суматора 6 результивний сигнал α дорівнює нулю. 35 При повороті пласких прохідних якорів 1 -подібної форми навколо осі 0 на певний кут α  0 на виходах обмоток кожного з магнітопроводів з котушками 2, 3 сигнали збільшуються, при цьому результивний сигнал α датчика буде дорівнювати подвоєному значенню сигналів кожного з магнітопроводів з котушками 2, 3. Пропонована корисна модель водночас забезпечить підвищену крутість метрологічної характеристики датчика та незалежність показань датчика від коливань повітряних зазорів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Індуктивний датчик, що містить два магнітопроводи з котушками, плаский прохідний якір подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстань, що дорівнює радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювальноперетворювальні канали зв'язано з суматором, який відрізняється тим, що застосовано додатковий плаский прохідний якір магнітопроводів з котушками. -подібної форми, розташований з протилежного боку 1 UA 100631 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
