Індуктивний датчик

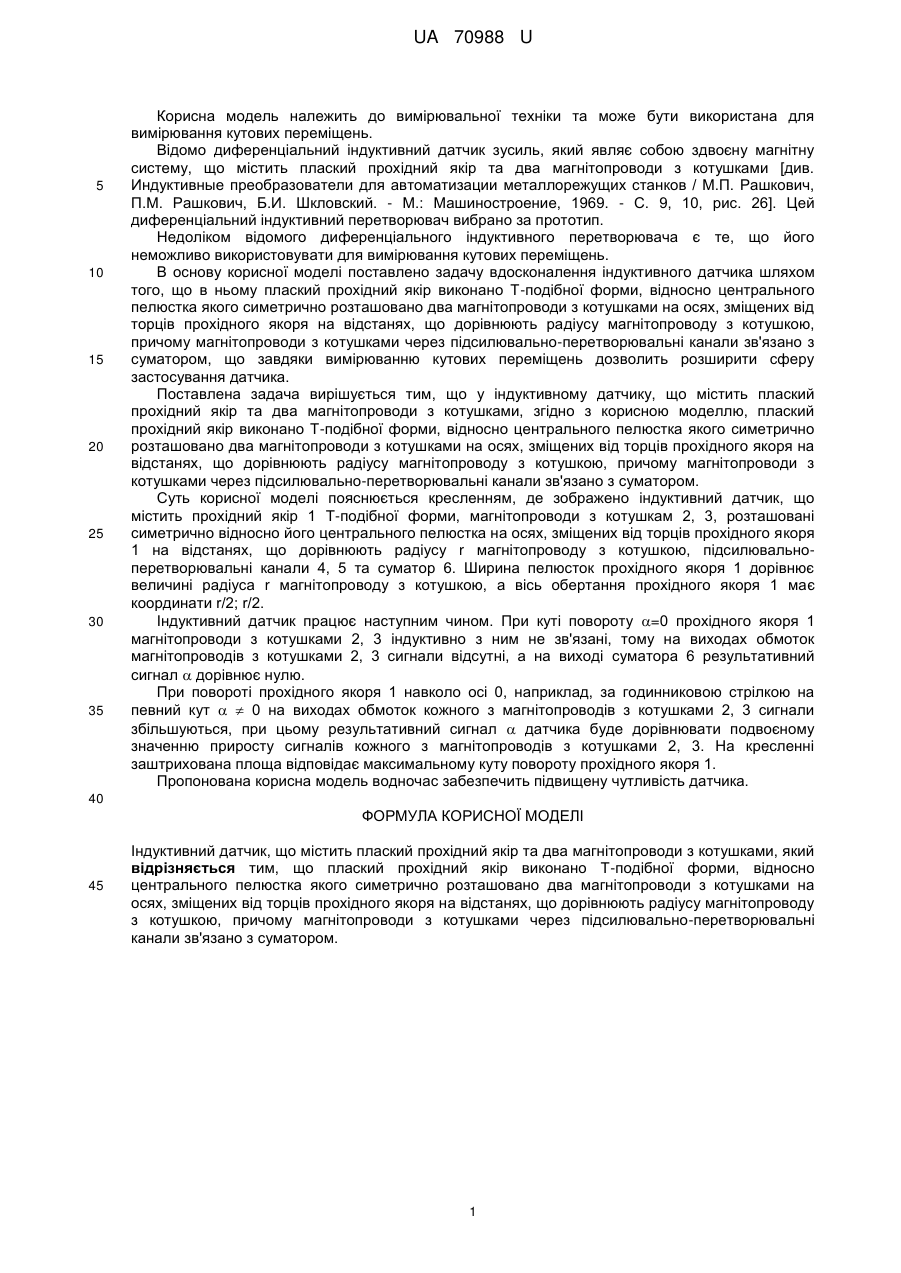

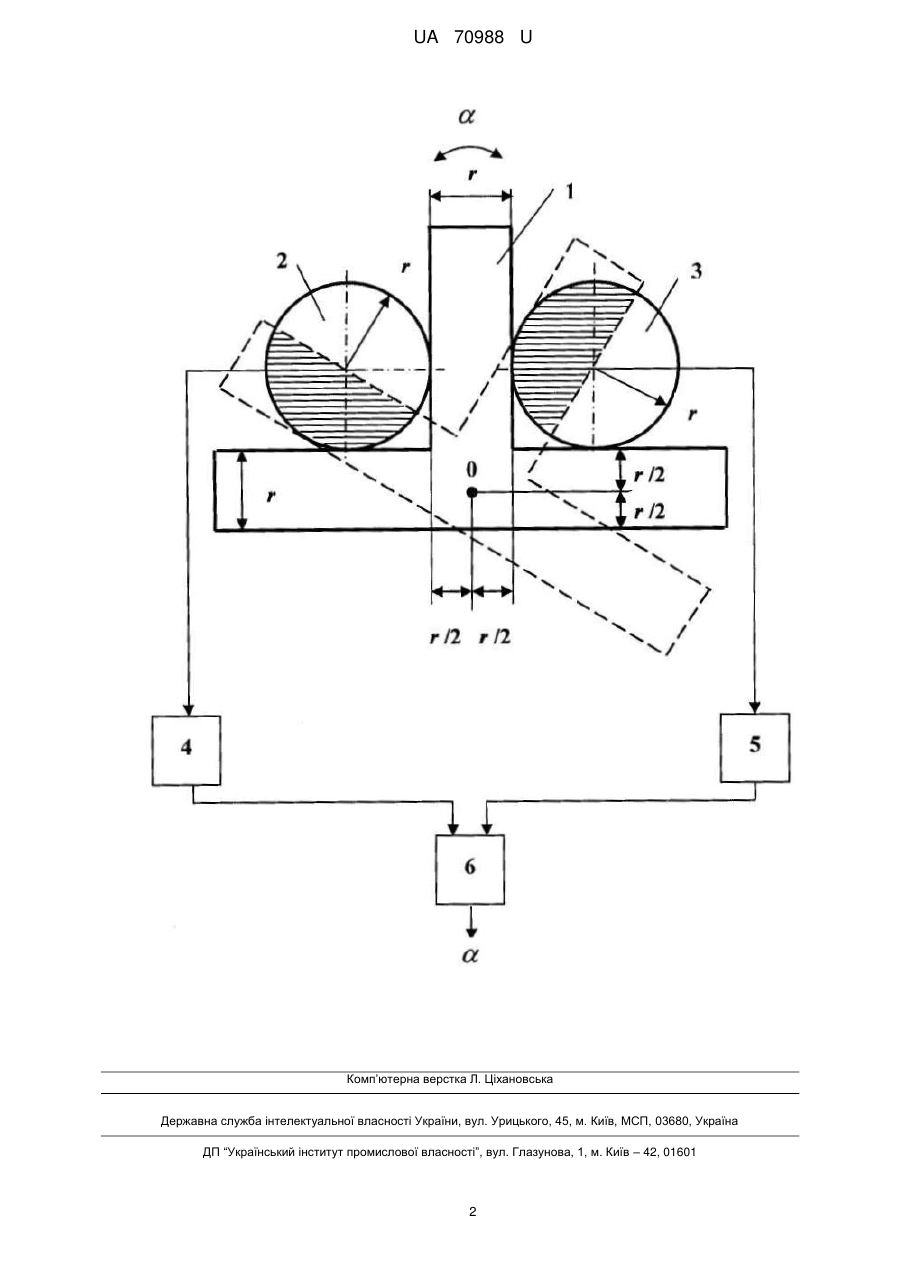

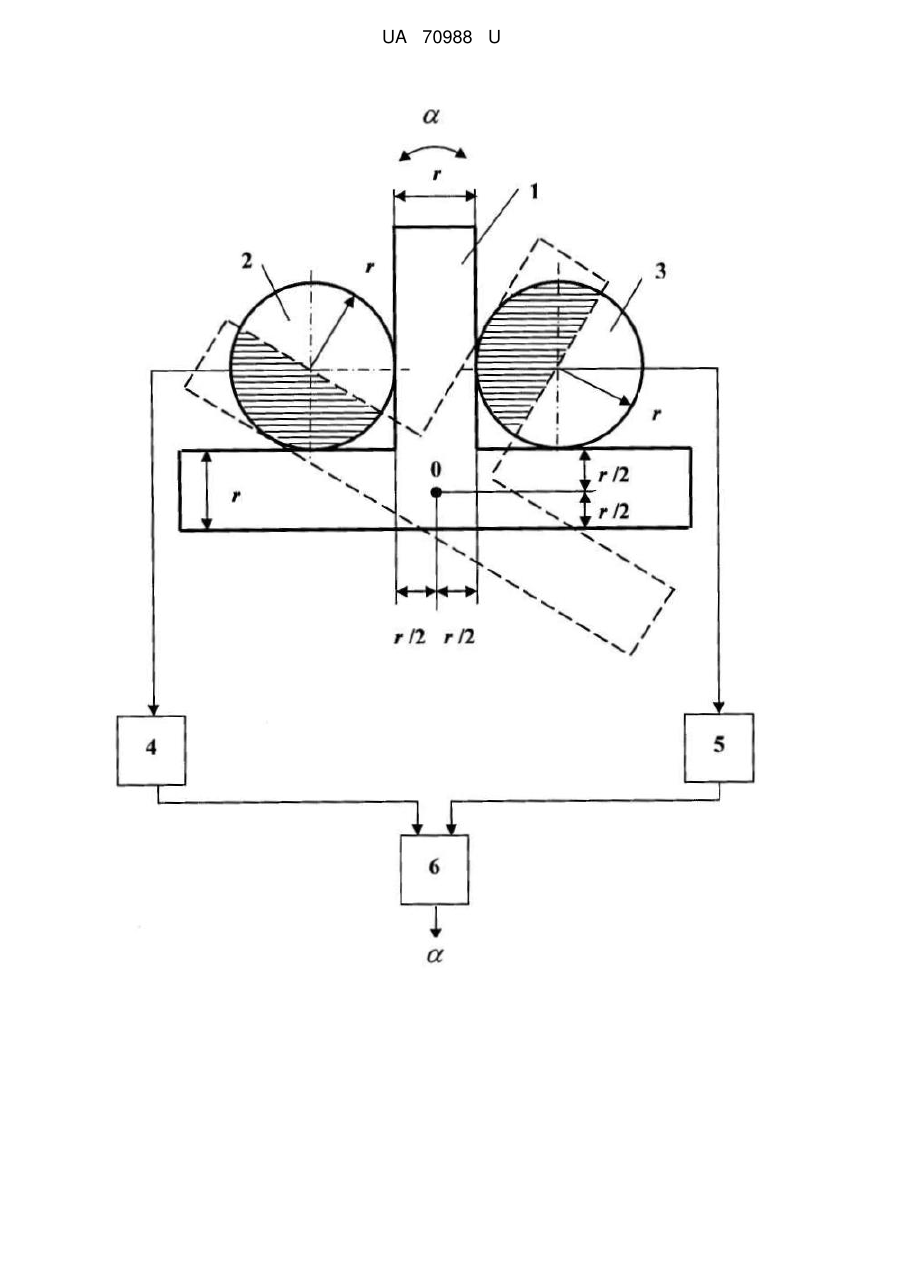

Реферат: UA 70988 U UA 70988 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомо диференціальний індуктивний датчик зусиль, який являє собою здвоєну магнітну систему, що містить плаский прохідний якір та два магнітопроводи з котушками [див. Индуктивные преобразователи для автоматизации металлорежущих станков / М.П. Рашкович, П.М. Рашкович, Б.И. Шкловский. - М.: Машиностроение, 1969. - С. 9, 10, рис. 26]. Цей диференціальний індуктивний перетворювач вибрано за прототип. Недоліком відомого диференціального індуктивного перетворювача є те, що його неможливо використовувати для вимірювання кутових переміщень. В основу корисної моделі поставлено задачу вдосконалення індуктивного датчика шляхом того, що в ньому плаский прохідний якір виконано Т-подібної форми, відносно центрального пелюстка якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстанях, що дорівнюють радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з суматором, що завдяки вимірюванню кутових переміщень дозволить розширити сферу застосування датчика. Поставлена задача вирішується тим, що у індуктивному датчику, що містить плаский прохідний якір та два магнітопроводи з котушками, згідно з корисною моделлю, плаский прохідний якір виконано Т-подібної форми, відносно центрального пелюстка якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстанях, що дорівнюють радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з суматором. Суть корисної моделі пояснюється кресленням, де зображено індуктивний датчик, що містить прохідний якір 1 Т-подібної форми, магнітопроводи з котушкам 2, 3, розташовані симетрично відносно його центрального пелюстка на осях, зміщених від торців прохідного якоря 1 на відстанях, що дорівнюють радіусу r магнітопроводу з котушкою, підсилювальноперетворювальні канали 4, 5 та суматор 6. Ширина пелюсток прохідного якоря 1 дорівнює величині радіуса r магнітопроводу з котушкою, а вісь обертання прохідного якоря 1 має координати r/2; r/2. Індуктивний датчик працює наступним чином. При куті повороту =0 прохідного якоря 1 магнітопроводи з котушками 2, 3 індуктивно з ним не зв'язані, тому на виходах обмоток магнітопроводів з котушками 2, 3 сигнали відсутні, а на виході суматора 6 результативний сигнал  дорівнює нулю. При повороті прохідного якоря 1 навколо осі 0, наприклад, за годинниковою стрілкою на певний кут   0 на виходах обмоток кожного з магнітопроводів з котушками 2, 3 сигнали збільшуються, при цьому результативний сигнал  датчика буде дорівнювати подвоєному значенню приросту сигналів кожного з магнітопроводів з котушками 2, 3. На кресленні заштрихована площа відповідає максимальному куту повороту прохідного якоря 1. Пропонована корисна модель водночас забезпечить підвищену чутливість датчика. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Індуктивний датчик, що містить плаский прохідний якір та два магнітопроводи з котушками, який відрізняється тим, що плаский прохідний якір виконано Т-подібної форми, відносно центрального пелюстка якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстанях, що дорівнюють радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з суматором. 1 UA 70988 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
