Індуктивний датчик

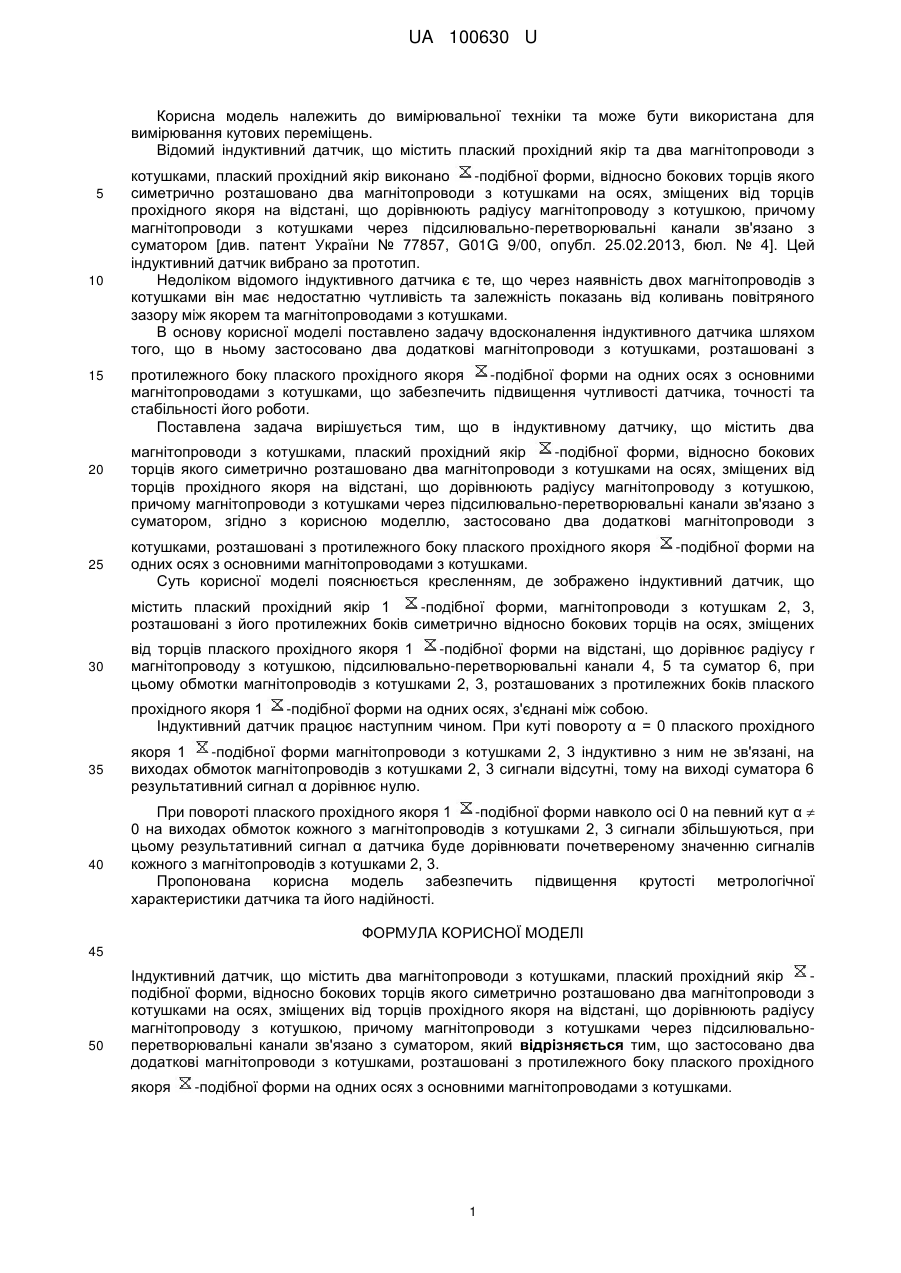

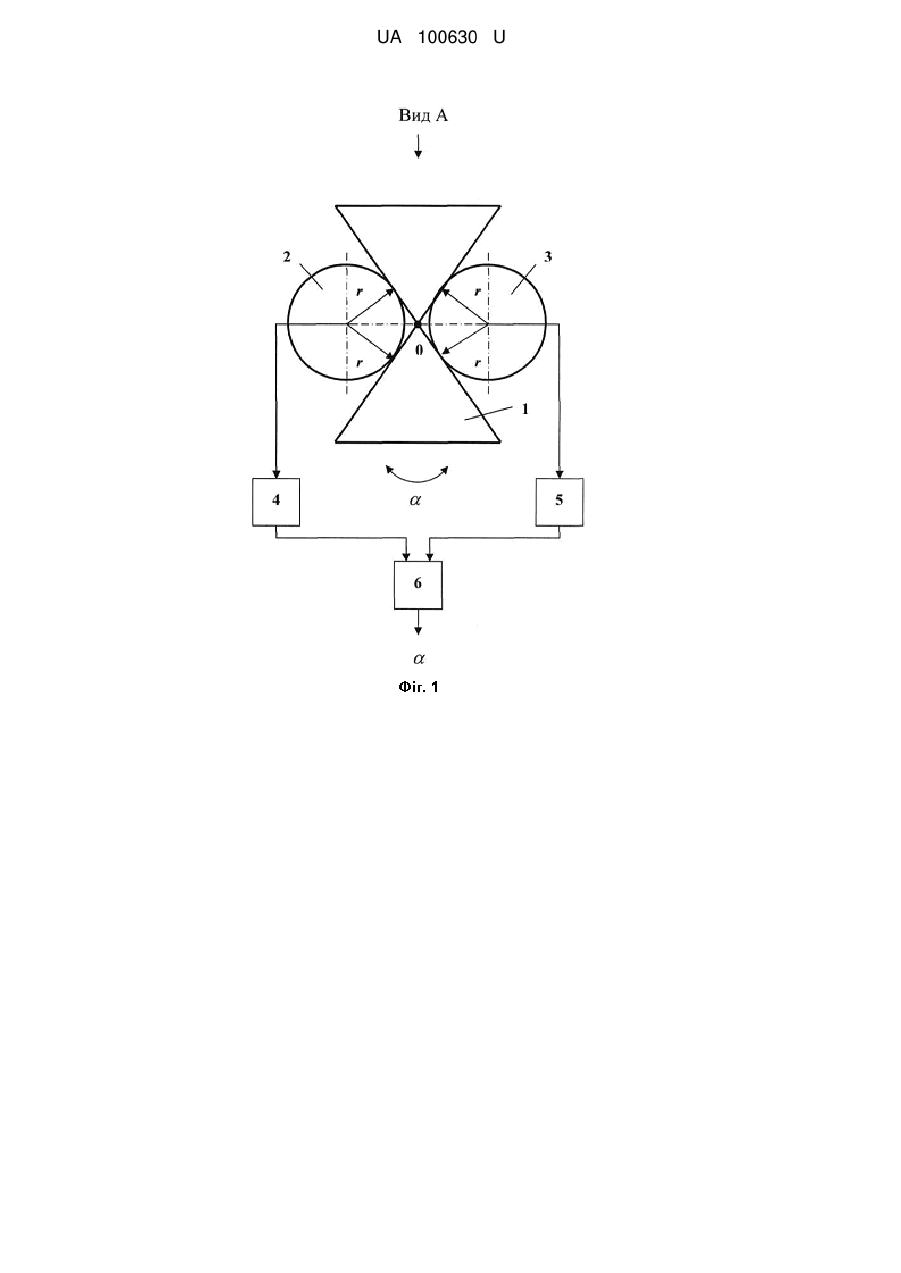

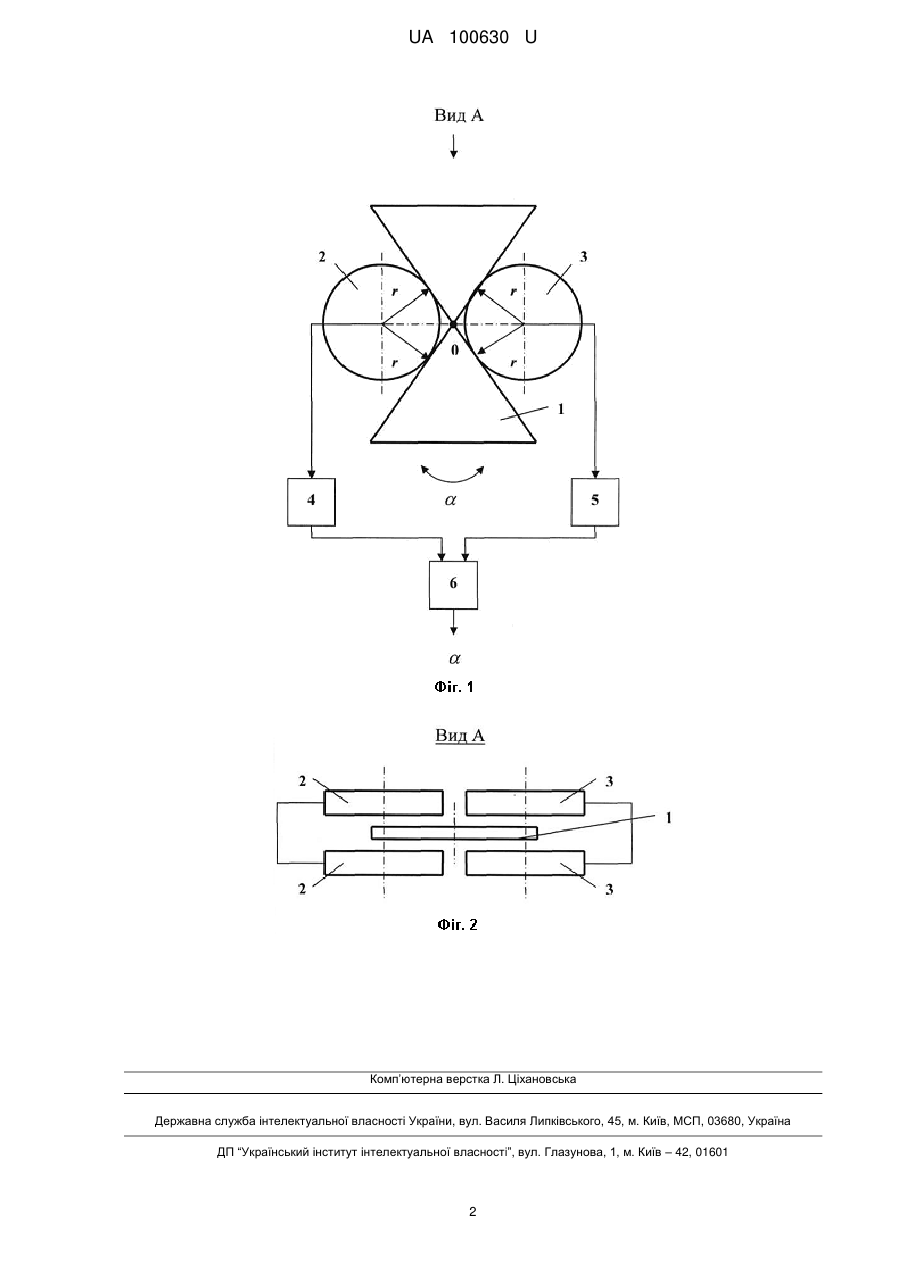

Реферат: UA 100630 U UA 100630 U Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомий індуктивний датчик, що містить плаский прохідний якір та два магнітопроводи з 5 10 15 20 25 котушками, плаский прохідний якір виконано -подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстані, що дорівнюють радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з суматором [див. патент України № 77857, G01G 9/00, опубл. 25.02.2013, бюл. № 4]. Цей індуктивний датчик вибрано за прототип. Недоліком відомого індуктивного датчика є те, що через наявність двох магнітопроводів з котушками він має недостатню чутливість та залежність показань від коливань повітряного зазору між якорем та магнітопроводами з котушками. В основу корисної моделі поставлено задачу вдосконалення індуктивного датчика шляхом того, що в ньому застосовано два додаткові магнітопроводи з котушками, розташовані з протилежного боку плаского прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками, що забезпечить підвищення чутливості датчика, точності та стабільності його роботи. Поставлена задача вирішується тим, що в індуктивному датчику, що містить два магнітопроводи з котушками, плаский прохідний якір -подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстані, що дорівнюють радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювально-перетворювальні канали зв'язано з суматором, згідно з корисною моделлю, застосовано два додаткові магнітопроводи з котушками, розташовані з протилежного боку плаского прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками. Суть корисної моделі пояснюється кресленням, де зображено індуктивний датчик, що містить плаский прохідний якір 1 -подібної форми, магнітопроводи з котушкам 2, 3, розташовані з його протилежних боків симетрично відносно бокових торців на осях, зміщених 30 від торців плаского прохідного якоря 1 -подібної форми на відстані, що дорівнює радіусу r магнітопроводу з котушкою, підсилювально-перетворювальні канали 4, 5 та суматор 6, при цьому обмотки магнітопроводів з котушками 2, 3, розташованих з протилежних боків плаского прохідного якоря 1 -подібної форми на одних осях, з'єднані між собою. Індуктивний датчик працює наступним чином. При куті повороту α = 0 плаского прохідного 35 40 якоря 1 -подібної форми магнітопроводи з котушками 2, 3 індуктивно з ним не зв'язані, на виходах обмоток магнітопроводів з котушками 2, 3 сигнали відсутні, тому на виході суматора 6 результативний сигнал α дорівнює нулю. При повороті плаского прохідного якоря 1 -подібної форми навколо осі 0 на певний кут α  0 на виходах обмоток кожного з магнітопроводів з котушками 2, 3 сигнали збільшуються, при цьому результативний сигнал α датчика буде дорівнювати почетвереному значенню сигналів кожного з магнітопроводів з котушками 2, 3. Пропонована корисна модель забезпечить підвищення крутості метрологічної характеристики датчика та його надійності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Індуктивний датчик, що містить два магнітопроводи з котушками, плаский прохідний якір подібної форми, відносно бокових торців якого симетрично розташовано два магнітопроводи з котушками на осях, зміщених від торців прохідного якоря на відстані, що дорівнюють радіусу магнітопроводу з котушкою, причому магнітопроводи з котушками через підсилювальноперетворювальні канали зв'язано з суматором, який відрізняється тим, що застосовано два додаткові магнітопроводи з котушками, розташовані з протилежного боку плаского прохідного якоря -подібної форми на одних осях з основними магнітопроводами з котушками. 1 UA 100630 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
