Стрічка захисно-сигнальна

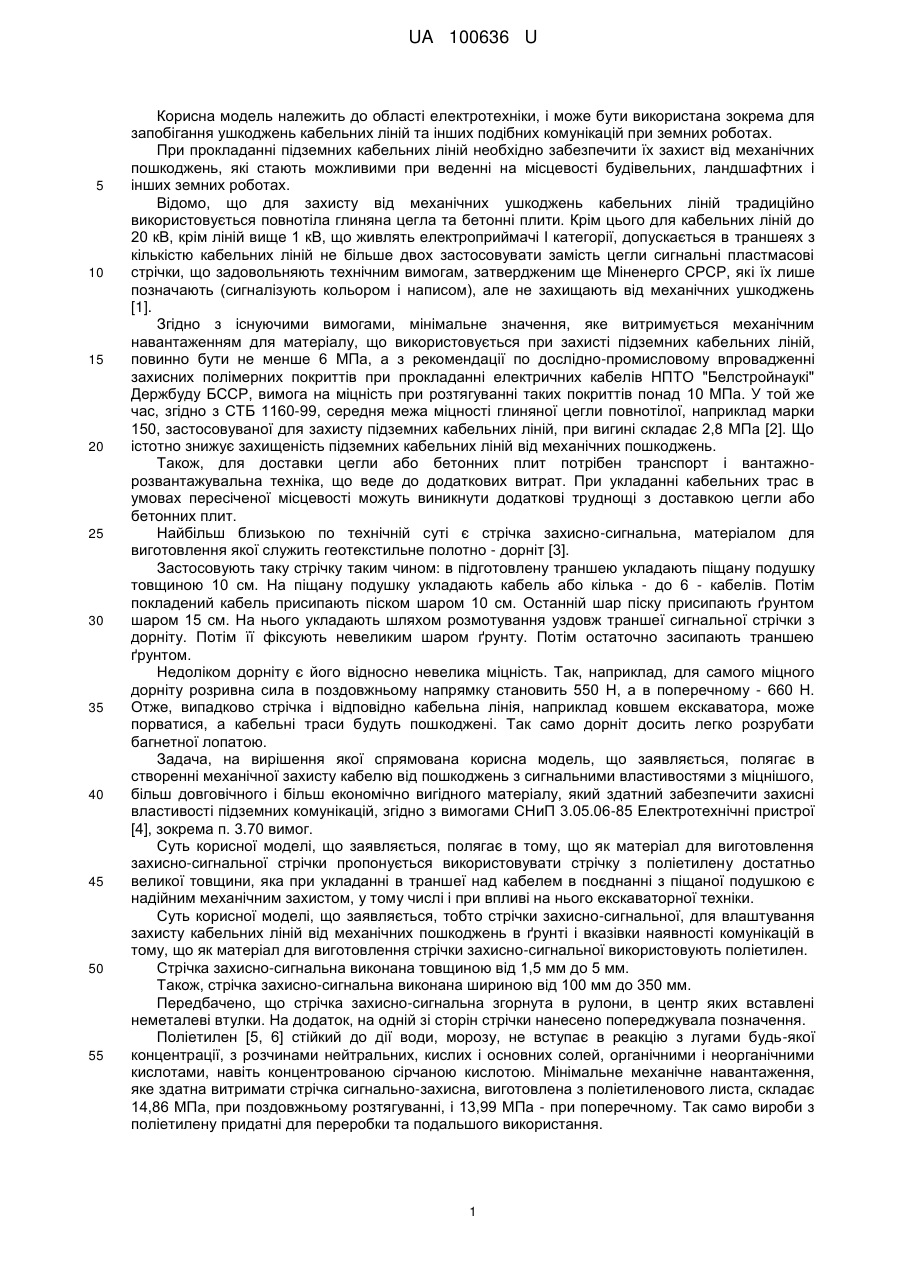

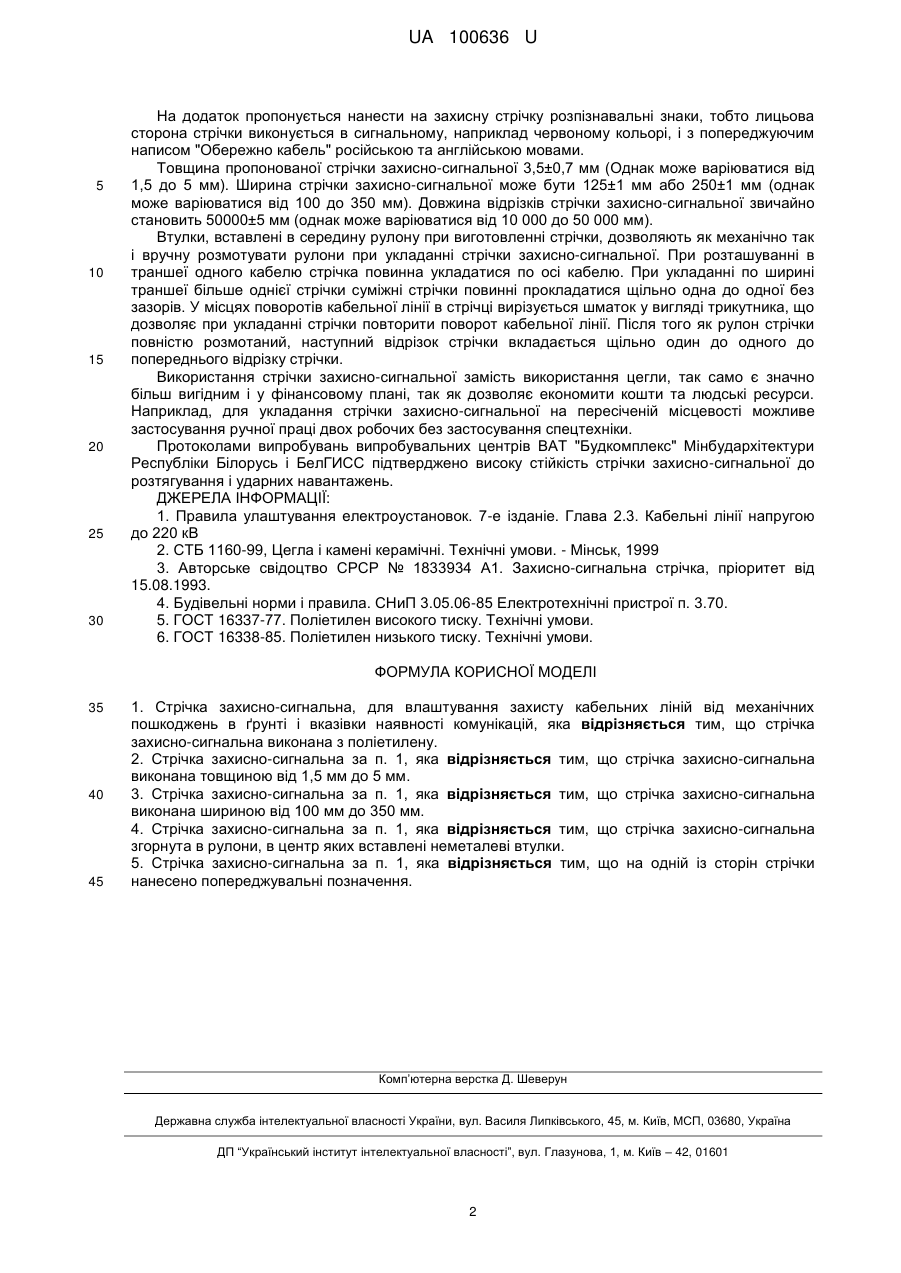

Реферат: Стрічка захисно-сигнальна для влаштування захисту кабельних ліній від механічних пошкоджень в ґрунті і вказівки наявності комунікацій. Стрічка захисно-сигнальна виконана з поліетилену, стрічка захисно-сигнальна виконана товщиною від 1,5 мм до 5 мм, стрічка захисно-сигнальна виконана шириною від 100 мм до 350 мм. UA 100636 U (12) UA 100636 U UA 100636 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електротехніки, і може бути використана зокрема для запобігання ушкоджень кабельних ліній та інших подібних комунікацій при земних роботах. При прокладанні підземних кабельних ліній необхідно забезпечити їх захист від механічних пошкоджень, які стають можливими при веденні на місцевості будівельних, ландшафтних і інших земних роботах. Відомо, що для захисту від механічних ушкоджень кабельних ліній традиційно використовується повнотіла глиняна цегла та бетонні плити. Крім цього для кабельних ліній до 20 кВ, крім ліній вище 1 кВ, що живлять електроприймачі І категорії, допускається в траншеях з кількістю кабельних ліній не більше двох застосовувати замість цегли сигнальні пластмасові стрічки, що задовольняють технічним вимогам, затвердженим ще Міненерго СРСР, які їх лише позначають (сигналізують кольором і написом), але не захищають від механічних ушкоджень [1]. Згідно з існуючими вимогами, мінімальне значення, яке витримується механічним навантаженням для матеріалу, що використовується при захисті підземних кабельних ліній, повинно бути не менше 6 МПа, а з рекомендації по дослідно-промисловому впровадженні захисних полімерних покриттів при прокладанні електричних кабелів НПТО "Белстройнаукі" Держбуду БССР, вимога на міцність при розтягуванні таких покриттів понад 10 МПа. У той же час, згідно з СТБ 1160-99, середня межа міцності глиняної цегли повнотілої, наприклад марки 150, застосовуваної для захисту підземних кабельних ліній, при вигині складає 2,8 МПа [2]. Що істотно знижує захищеність підземних кабельних ліній від механічних пошкоджень. Також, для доставки цегли або бетонних плит потрібен транспорт і вантажнорозвантажувальна техніка, що веде до додаткових витрат. При укладанні кабельних трас в умовах пересіченої місцевості можуть виникнути додаткові труднощі з доставкою цегли або бетонних плит. Найбільш близькою по технічній суті є стрічка захисно-сигнальна, матеріалом для виготовлення якої служить геотекстильне полотно - дорніт [3]. Застосовують таку стрічку таким чином: в підготовлену траншею укладають піщану подушку товщиною 10 см. На піщану подушку укладають кабель або кілька - до 6 - кабелів. Потім покладений кабель присипають піском шаром 10 см. Останній шар піску присипають ґрунтом шаром 15 см. На нього укладають шляхом розмотування уздовж траншеї сигнальної стрічки з дорніту. Потім її фіксують невеликим шаром ґрунту. Потім остаточно засипають траншею ґрунтом. Недоліком дорніту є його відносно невелика міцність. Так, наприклад, для самого міцного дорніту розривна сила в поздовжньому напрямку становить 550 Н, а в поперечному - 660 Н. Отже, випадково стрічка і відповідно кабельна лінія, наприклад ковшем екскаватора, може порватися, а кабельні траси будуть пошкоджені. Так само дорніт досить легко розрубати багнетної лопатою. Задача, на вирішення якої спрямована корисна модель, що заявляється, полягає в створенні механічної захисту кабелю від пошкоджень з сигнальними властивостями з міцнішого, більш довговічного і більш економічно вигідного матеріалу, який здатний забезпечити захисні властивості підземних комунікацій, згідно з вимогами СНиП 3.05.06-85 Електротехнічні пристрої [4], зокрема п. 3.70 вимог. Суть корисної моделі, що заявляється, полягає в тому, що як матеріал для виготовлення захисно-сигнальної стрічки пропонується використовувати стрічку з поліетилену достатньо великої товщини, яка при укладанні в траншеї над кабелем в поєднанні з піщаної подушкою є надійним механічним захистом, у тому числі і при впливі на нього екскаваторної техніки. Суть корисної моделі, що заявляється, тобто стрічки захисно-сигнальної, для влаштування захисту кабельних ліній від механічних пошкоджень в ґрунті і вказівки наявності комунікацій в тому, що як матеріал для виготовлення стрічки захисно-сигнальної використовують поліетилен. Стрічка захисно-сигнальна виконана товщиною від 1,5 мм до 5 мм. Також, стрічка захисно-сигнальна виконана шириною від 100 мм до 350 мм. Передбачено, що стрічка захисно-сигнальна згорнута в рулони, в центр яких вставлені неметалеві втулки. На додаток, на одній зі сторін стрічки нанесено попереджувала позначення. Поліетилен [5, 6] стійкий до дії води, морозу, не вступає в реакцію з лугами будь-якої концентрації, з розчинами нейтральних, кислих і основних солей, органічними і неорганічними кислотами, навіть концентрованою сірчаною кислотою. Мінімальне механічне навантаження, яке здатна витримати стрічка сигнально-захисна, виготовлена з поліетиленового листа, складає 14,86 МПа, при поздовжньому розтягуванні, і 13,99 МПа - при поперечному. Так само вироби з поліетилену придатні для переробки та подальшого використання. 1 UA 100636 U 5 10 15 20 25 30 На додаток пропонується нанести на захисну стрічку розпізнавальні знаки, тобто лицьова сторона стрічки виконується в сигнальному, наприклад червоному кольорі, і з попереджуючим написом "Обережно кабель" російською та англійською мовами. Товщина пропонованої стрічки захисно-сигнальної 3,5±0,7 мм (Однак може варіюватися від 1,5 до 5 мм). Ширина стрічки захисно-сигнальної може бути 125±1 мм або 250±1 мм (однак може варіюватися від 100 до 350 мм). Довжина відрізків стрічки захисно-сигнальної звичайно становить 50000±5 мм (однак може варіюватися від 10 000 до 50 000 мм). Втулки, вставлені в середину рулону при виготовленні стрічки, дозволяють як механічно так і вручну розмотувати рулони при укладанні стрічки захисно-сигнальної. При розташуванні в траншеї одного кабелю стрічка повинна укладатися по осі кабелю. При укладанні по ширині траншеї більше однієї стрічки суміжні стрічки повинні прокладатися щільно одна до одної без зазорів. У місцях поворотів кабельної лінії в стрічці вирізується шматок у вигляді трикутника, що дозволяє при укладанні стрічки повторити поворот кабельної лінії. Після того як рулон стрічки повністю розмотаний, наступний відрізок стрічки вкладається щільно один до одного до попереднього відрізку стрічки. Використання стрічки захисно-сигнальної замість використання цегли, так само є значно більш вигідним і у фінансовому плані, так як дозволяє економити кошти та людські ресурси. Наприклад, для укладання стрічки захисно-сигнальної на пересіченій місцевості можливе застосування ручної праці двох робочих без застосування спецтехніки. Протоколами випробувань випробувальних центрів ВАТ "Будкомплекс" Мінбудархітектури Республіки Білорусь і БелГИСС підтверджено високу стійкість стрічки захисно-сигнальної до розтягування і ударних навантажень. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Правила улаштування електроустановок. 7-е ізданіе. Глава 2.3. Кабельні лінії напругою до 220 кВ 2. СТБ 1160-99, Цегла і камені керамічні. Технічні умови. - Мінськ, 1999 3. Авторське свідоцтво СРСР № 1833934 А1. Захисно-сигнальна стрічка, пріоритет від 15.08.1993. 4. Будівельні норми і правила. СНиП 3.05.06-85 Електротехнічні пристрої п. 3.70. 5. ГОСТ 16337-77. Поліетилен високого тиску. Технічні умови. 6. ГОСТ 16338-85. Поліетилен низького тиску. Технічні умови. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Стрічка захисно-сигнальна, для влаштування захисту кабельних ліній від механічних пошкоджень в ґрунті і вказівки наявності комунікацій, яка відрізняється тим, що стрічка захисно-сигнальна виконана з поліетилену. 2. Стрічка захисно-сигнальна за п. 1, яка відрізняється тим, що стрічка захисно-сигнальна виконана товщиною від 1,5 мм до 5 мм. 3. Стрічка захисно-сигнальна за п. 1, яка відрізняється тим, що стрічка захисно-сигнальна виконана шириною від 100 мм до 350 мм. 4. Стрічка захисно-сигнальна за п. 1, яка відрізняється тим, що стрічка захисно-сигнальна згорнута в рулони, в центр яких вставлені неметалеві втулки. 5. Стрічка захисно-сигнальна за п. 1, яка відрізняється тим, що на одній із сторін стрічки нанесено попереджувальні позначення. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
