Стрічка для обандеролювання банкнот

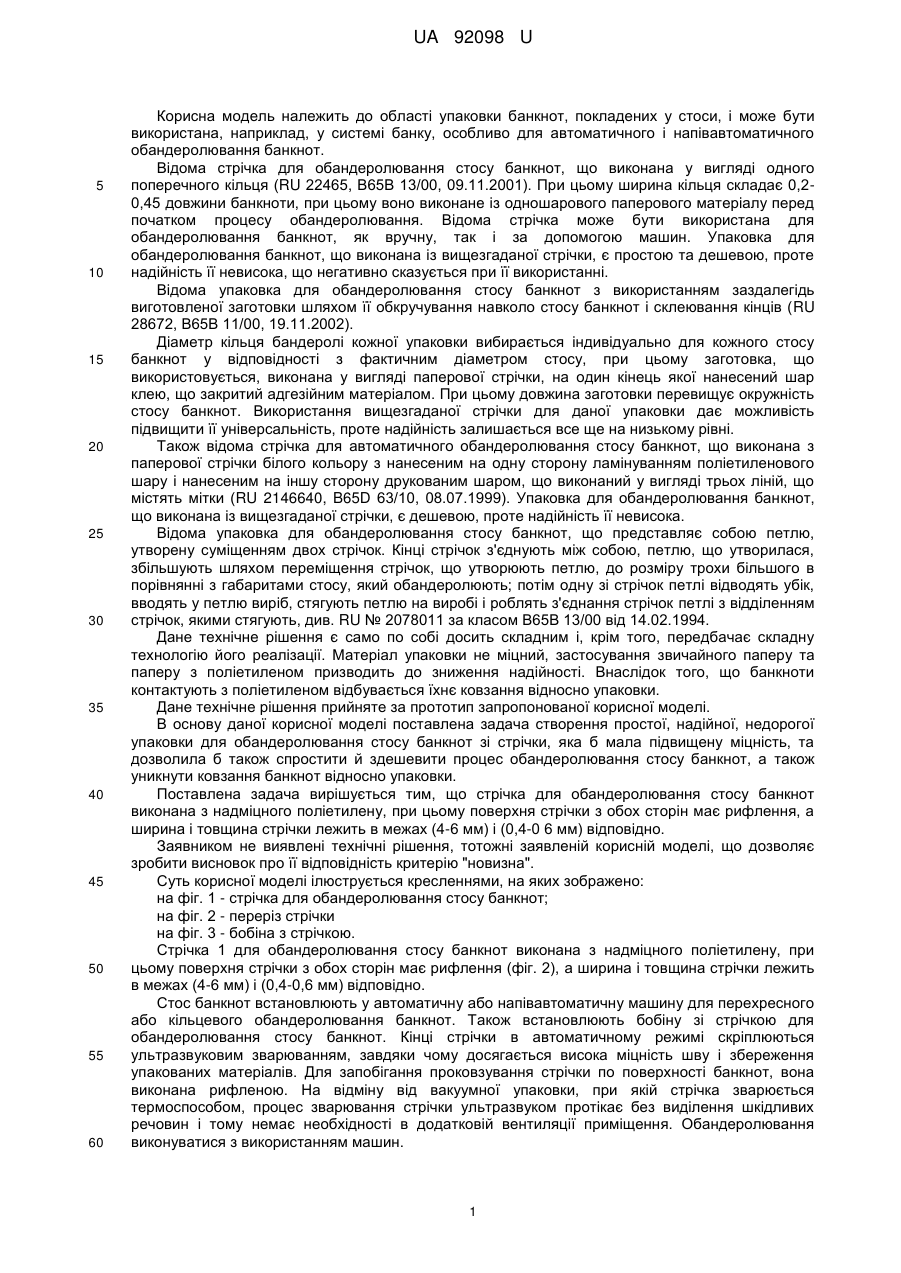

Реферат: UA 92098 U UA 92098 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області упаковки банкнот, покладених у стоси, і може бути використана, наприклад, у системі банку, особливо для автоматичного і напівавтоматичного обандеролювання банкнот. Відома стрічка для обандеролювання стосу банкнот, що виконана у вигляді одного поперечного кільця (RU 22465, В65В 13/00, 09.11.2001). При цьому ширина кільця складає 0,20,45 довжини банкноти, при цьому воно виконане із одношарового паперового матеріалу перед початком процесу обандеролювання. Відома стрічка може бути використана для обандеролювання банкнот, як вручну, так і за допомогою машин. Упаковка для обандеролювання банкнот, що виконана із вищезгаданої стрічки, є простою та дешевою, проте надійність її невисока, що негативно сказується при її використанні. Відома упаковка для обандеролювання стосу банкнот з використанням заздалегідь виготовленої заготовки шляхом її обкручування навколо стосу банкнот і склеювання кінців (RU 28672, В65В 11/00, 19.11.2002). Діаметр кільця бандеролі кожної упаковки вибирається індивідуально для кожного стосу банкнот у відповідності з фактичним діаметром стосу, при цьому заготовка, що використовується, виконана у вигляді паперової стрічки, на один кінець якої нанесений шар клею, що закритий адгезійним матеріалом. При цьому довжина заготовки перевищує окружність стосу банкнот. Використання вищезгаданої стрічки для даної упаковки дає можливість підвищити її універсальність, проте надійність залишається все ще на низькому рівні. Також відома стрічка для автоматичного обандеролювання стосу банкнот, що виконана з паперової стрічки білого кольору з нанесеним на одну сторону ламінуванням поліетиленового шару і нанесеним на іншу сторону друкованим шаром, що виконаний у вигляді трьох ліній, що містять мітки (RU 2146640, B65D 63/10, 08.07.1999). Упаковка для обандеролювання банкнот, що виконана із вищезгаданої стрічки, є дешевою, проте надійність її невисока. Відома упаковка для обандеролювання стосу банкнот, що представляє собою петлю, утворену суміщенням двох стрічок. Кінці стрічок з'єднують між собою, петлю, що утворилася, збільшують шляхом переміщення стрічок, що утворюють петлю, до розміру трохи більшого в порівнянні з габаритами стосу, який обандеролюють; потім одну зі стрічок петлі відводять убік, вводять у петлю виріб, стягують петлю на виробі і роблять з'єднання стрічок петлі з відділенням стрічок, якими стягують, див. RU № 2078011 за класом В65В 13/00 від 14.02.1994. Дане технічне рішення є само по собі досить складним і, крім того, передбачає складну технологію його реалізації. Матеріал упаковки не міцний, застосування звичайного паперу та паперу з поліетиленом призводить до зниження надійності. Внаслідок того, що банкноти контактують з поліетиленом відбувається їхнє ковзання відносно упаковки. Дане технічне рішення прийняте за прототип запропонованої корисної моделі. В основу даної корисної моделі поставлена задача створення простої, надійної, недорогої упаковки для обандеролювання стосу банкнот зі стрічки, яка б мала підвищену міцність, та дозволила б також спростити й здешевити процес обандеролювання стосу банкнот, а також уникнути ковзання банкнот відносно упаковки. Поставлена задача вирішується тим, що стрічка для обандеролювання стосу банкнот виконана з надміцного поліетилену, при цьому поверхня стрічки з обох сторін має рифлення, а ширина і товщина стрічки лежить в межах (4-6 мм) і (0,4-0 6 мм) відповідно. Заявником не виявлені технічні рішення, тотожні заявленій корисній моделі, що дозволяє зробити висновок про її відповідність критерію "новизна". Суть корисної моделі ілюструється кресленнями, на яких зображено: на фіг. 1 - стрічка для обандеролювання стосу банкнот; на фіг. 2 - переріз стрічки на фіг. 3 - бобіна з стрічкою. Стрічка 1 для обандеролювання стосу банкнот виконана з надміцного поліетилену, при цьому поверхня стрічки з обох сторін має рифлення (фіг. 2), а ширина і товщина стрічки лежить в межах (4-6 мм) і (0,4-0,6 мм) відповідно. Стос банкнот встановлюють у автоматичну або напівавтоматичну машину для перехресного або кільцевого обандеролювання банкнот. Також встановлюють бобіну зі стрічкою для обандеролювання стосу банкнот. Кінці стрічки в автоматичному режимі скріплюються ультразвуковим зварюванням, завдяки чому досягається висока міцність шву і збереження упакованих матеріалів. Для запобігання проковзування стрічки по поверхності банкнот, вона виконана рифленою. На відміну від вакуумної упаковки, при якій стрічка зварюється термоспособом, процес зварювання стрічки ультразвуком протікає без виділення шкідливих речовин і тому немає необхідності в додатковій вентиляції приміщення. Обандеролювання виконуватися з використанням машин. 1 UA 92098 U 5 10 15 Упаковка із вищезазначеної стрічки для обандеролювання може бути виготовлена з застосуванням розповсюдженого звичайного устаткування, що обумовлює, на думку заявника, її відповідність критерію "промислова придатність". Отже, корисна модель дозволяє створити просту, надійну, недорогу упаковку для обандеролювання стосу банкнот зі стрічки, яка має підвищену міцність, та дозволяє спростити й здешевити процес обандеролювання стосу банкнот, а також уникнути ковзання банкнот відносно упаковки. Технічний результат досягається в межах корисної моделі за рахунок запропонованої сукупності ознак. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Стрічка для обандеролювання стосу банкнот, яка відрізняється тим, що вона виконана з надміцного поліетилену, при цьому поверхня стрічки з обох сторін має рифлення, а ширина і товщина стрічки лежить в межах (4-6 мм) і (0,4-0,6 мм) відповідно. 2. Стрічка за п. 1, яка відрізняється тим, що зусилля на її розрив складає не менше 35 кг. 3. Стрічка за п. 1, яка відрізняється тим, що відносне її подовження при розриві, складає не більше 15 %. 2 UA 92098 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
