Обчісувальна жниварка

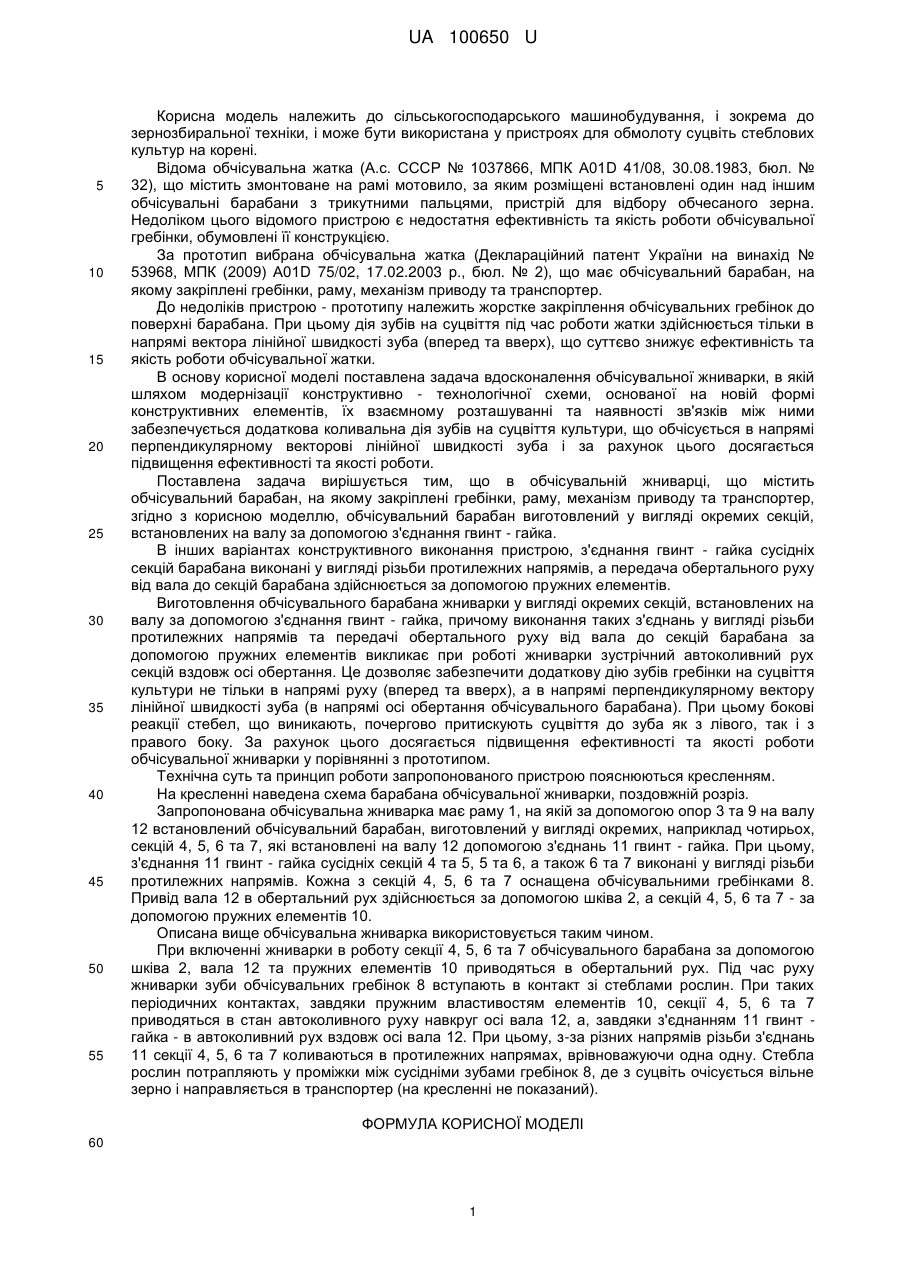

Реферат: UA 100650 U UA 100650 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, і зокрема до зернозбиральної техніки, і може бути використана у пристроях для обмолоту суцвіть стеблових культур на корені. Відома обчісувальна жатка (А.с. СССР № 1037866, МПК А01D 41/08, 30.08.1983, бюл. № 32), що містить змонтоване на рамі мотовило, за яким розміщені встановлені один над іншим обчісувальні барабани з трикутними пальцями, пристрій для відбору обчесаного зерна. Недоліком цього відомого пристрою є недостатня ефективність та якість роботи обчісувальної гребінки, обумовлені її конструкцією. За прототип вибрана обчісувальна жатка (Деклараційний патент України на винахід № 53968, МПК (2009) А01D 75/02, 17.02.2003 р., бюл. № 2), що має обчісувальний барабан, на якому закріплені гребінки, раму, механізм приводу та транспортер. До недоліків пристрою - прототипу належить жорстке закріплення обчісувальних гребінок до поверхні барабана. При цьому дія зубів на суцвіття під час роботи жатки здійснюється тільки в напрямі вектора лінійної швидкості зуба (вперед та вверх), що суттєво знижує ефективність та якість роботи обчісувальної жатки. В основу корисної моделі поставлена задача вдосконалення обчісувальної жниварки, в якій шляхом модернізації конструктивно - технологічної схеми, основаної на новій формі конструктивних елементів, їх взаємному розташуванні та наявності зв'язків між ними забезпечується додаткова коливальна дія зубів на суцвіття культури, що обчісується в напрямі перпендикулярному векторові лінійної швидкості зуба і за рахунок цього досягається підвищення ефективності та якості роботи. Поставлена задача вирішується тим, що в обчісувальній жниварці, що містить обчісувальний барабан, на якому закріплені гребінки, раму, механізм приводу та транспортер, згідно з корисною моделлю, обчісувальний барабан виготовлений у вигляді окремих секцій, встановлених на валу за допомогою з'єднання гвинт - гайка. В інших варіантах конструктивного виконання пристрою, з'єднання гвинт - гайка сусідніх секцій барабана виконані у вигляді різьби протилежних напрямів, а передача обертального руху від вала до секцій барабана здійснюється за допомогою пружних елементів. Виготовлення обчісувального барабана жниварки у вигляді окремих секцій, встановлених на валу за допомогою з'єднання гвинт - гайка, причому виконання таких з'єднань у вигляді різьби протилежних напрямів та передачі обертального руху від вала до секцій барабана за допомогою пружних елементів викликає при роботі жниварки зустрічний автоколивний рух секцій вздовж осі обертання. Це дозволяє забезпечити додаткову дію зубів гребінки на суцвіття культури не тільки в напрямі руху (вперед та вверх), а в напрямі перпендикулярному вектору лінійної швидкості зуба (в напрямі осі обертання обчісувального барабана). При цьому бокові реакції стебел, що виникають, почергово притискують суцвіття до зуба як з лівого, так і з правого боку. За рахунок цього досягається підвищення ефективності та якості роботи обчісувальної жниварки у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На кресленні наведена схема барабана обчісувальної жниварки, поздовжній розріз. Запропонована обчісувальна жниварка має раму 1, на якій за допомогою опор 3 та 9 на валу 12 встановлений обчісувальний барабан, виготовлений у вигляді окремих, наприклад чотирьох, секцій 4, 5, 6 та 7, які встановлені на валу 12 допомогою з'єднань 11 гвинт - гайка. При цьому, з'єднання 11 гвинт - гайка сусідніх секцій 4 та 5, 5 та 6, а також 6 та 7 виконані у вигляді різьби протилежних напрямів. Кожна з секцій 4, 5, 6 та 7 оснащена обчісувальними гребінками 8. Привід вала 12 в обертальний рух здійснюється за допомогою шківа 2, а секцій 4, 5, 6 та 7 - за допомогою пружних елементів 10. Описана вище обчісувальна жниварка використовується таким чином. При включенні жниварки в роботу секції 4, 5, 6 та 7 обчісувального барабана за допомогою шківа 2, вала 12 та пружних елементів 10 приводяться в обертальний рух. Під час руху жниварки зуби обчісувальних гребінок 8 вступають в контакт зі стеблами рослин. При таких періодичних контактах, завдяки пружним властивостям елементів 10, секції 4, 5, 6 та 7 приводяться в стан автоколивного руху навкруг осі вала 12, а, завдяки з'єднанням 11 гвинт гайка - в автоколивний рух вздовж осі вала 12. При цьому, з-за різних напрямів різьби з'єднань 11 секції 4, 5, 6 та 7 коливаються в протилежних напрямах, врівноважуючи одна одну. Стебла рослин потрапляють упроміжки між сусідніми зубами гребінок 8, де з суцвіть очісується вільне зерно і направляється в транспортер (на кресленні не показаний). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1 UA 100650 U 5 1. Обчісувальна жниварка, що містить обчісувальний барабан, на якому закріплені гребінки, раму, механізм приводу та транспортер, яка відрізняється тим, що обчісувальний барабан виготовлений у вигляді окремих секцій, встановлених на валу за допомогою з'єднання гвинт гайка. 2. Жниварка за п. 1, яка відрізняється тим, що з'єднання гвинт-гайка сусідніх секцій барабана виконані у вигляді різьби протилежних напрямів. 3. Жниварка за п. 1, яка відрізняється тим, що передача обертального руху від вала до секцій барабана здійснюється за допомогою пружних елементів. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
