Захисна маска зварювальника

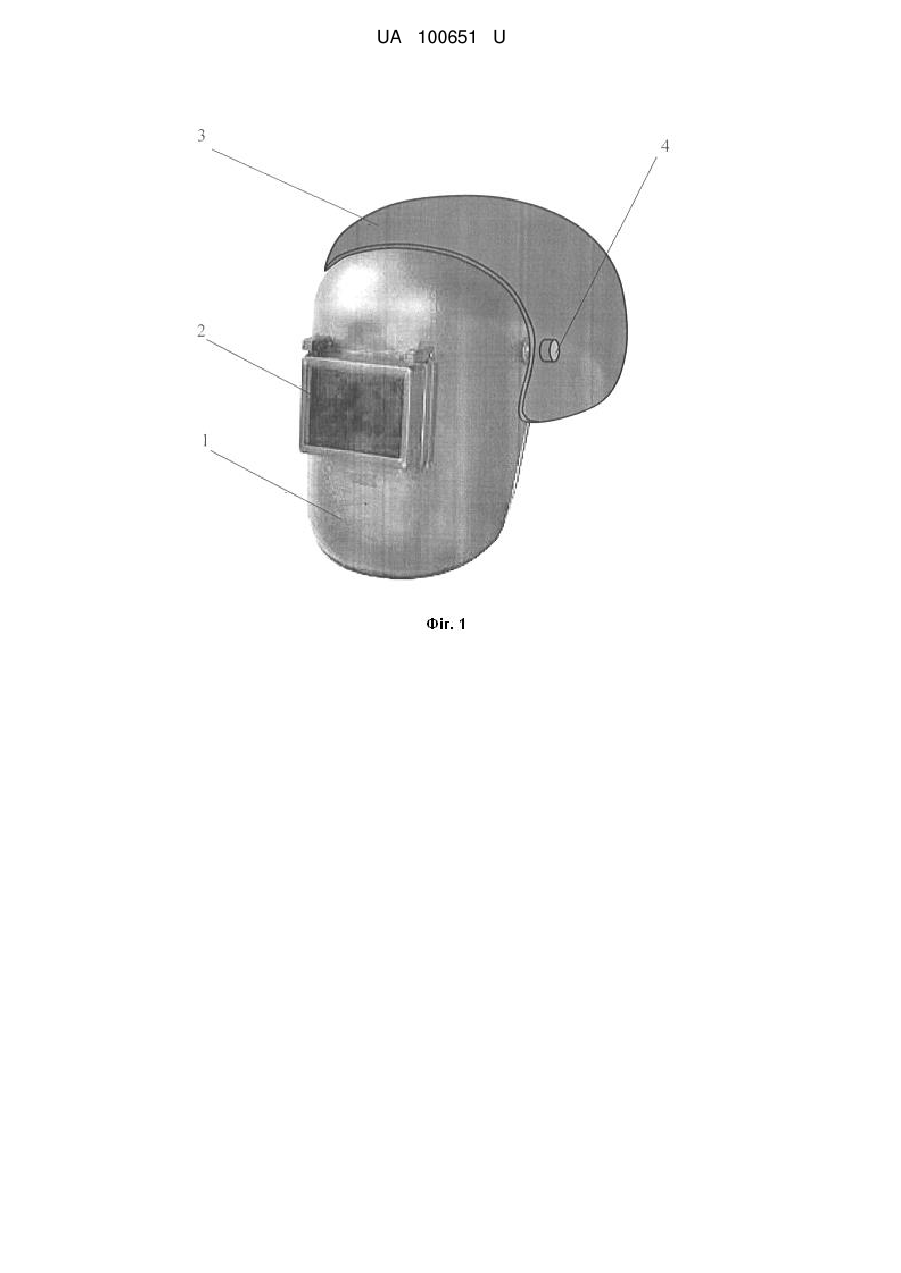

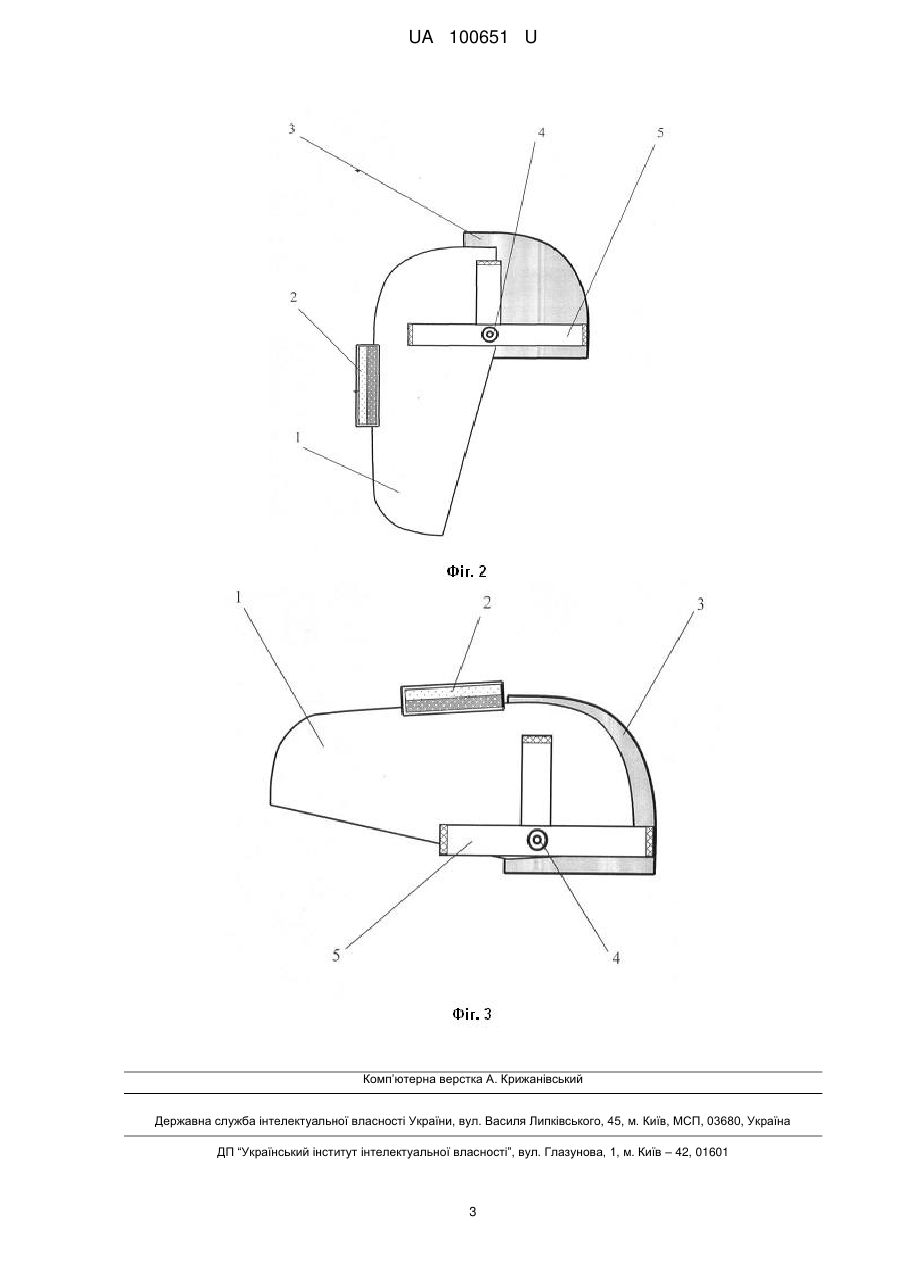

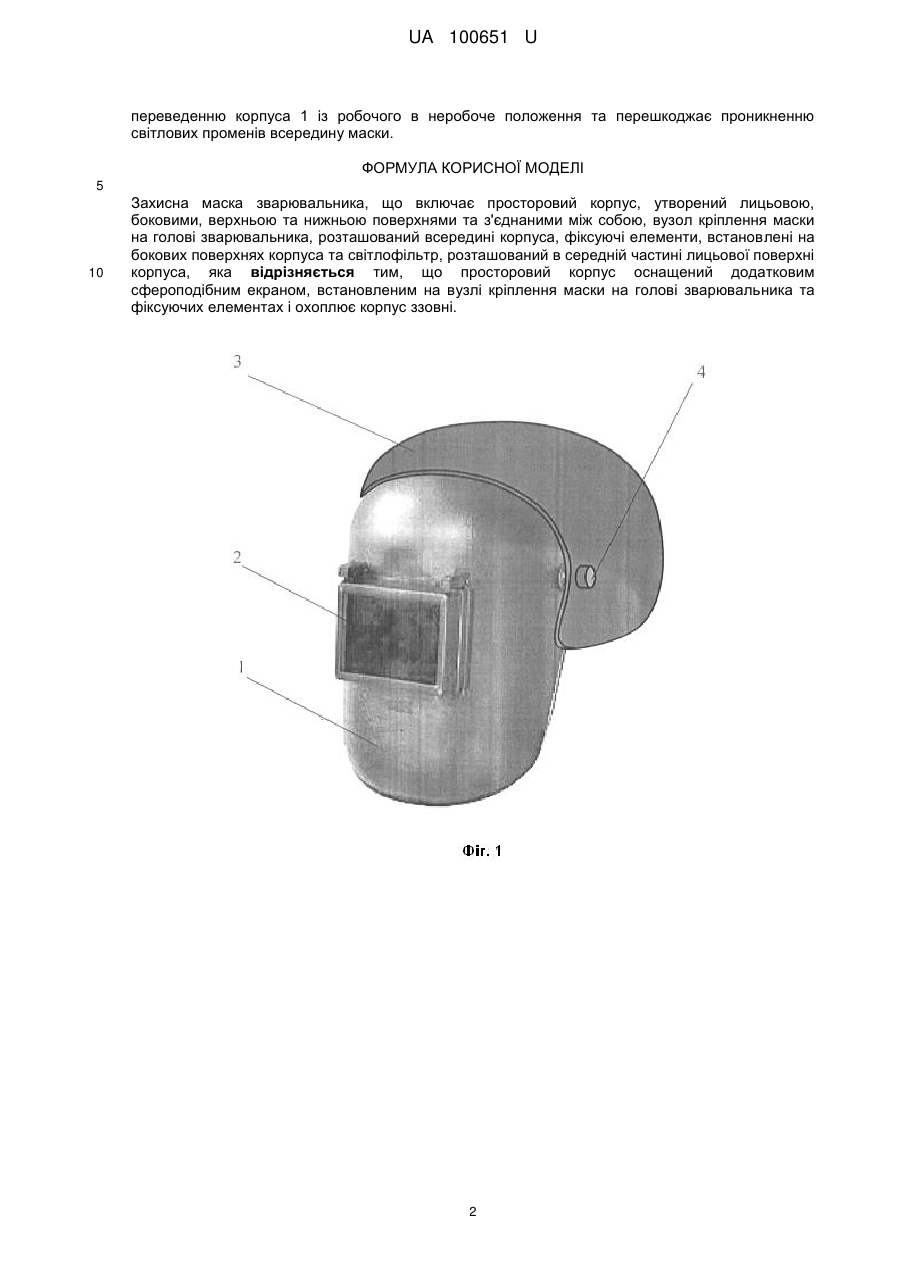

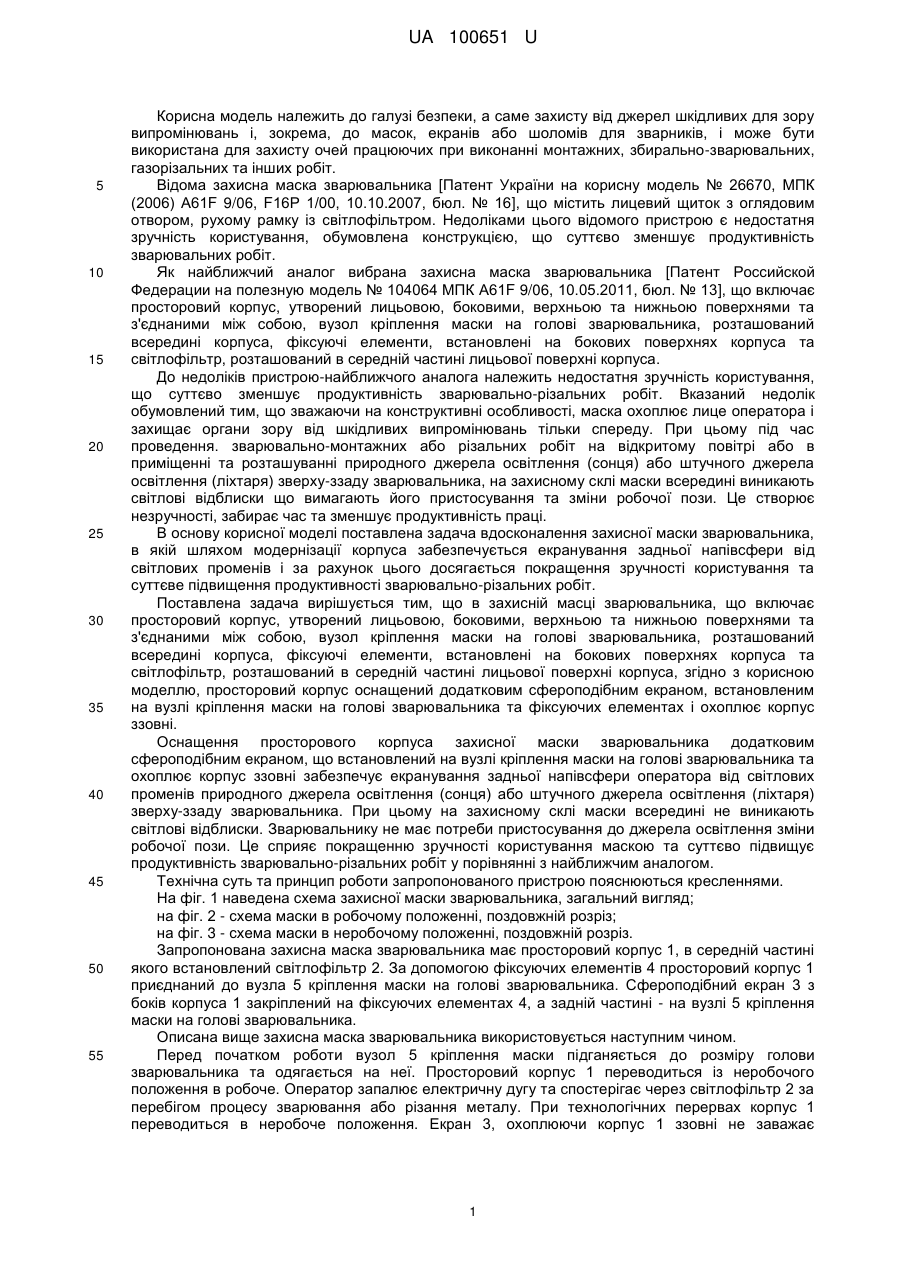

Реферат: UA 100651 U UA 100651 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі безпеки, а саме захисту від джерел шкідливих для зору випромінювань і, зокрема, до масок, екранів або шоломів для зварників, і може бути використана для захисту очей працюючих при виконанні монтажних, збирально-зварювальних, газорізальних та інших робіт. Відома захисна маска зварювальника [Патент України на корисну модель № 26670, МПК (2006) А61F 9/06, F16Р 1/00, 10.10.2007, бюл. № 16], що містить лицевий щиток з оглядовим отвором, рухому рамку із світлофільтром. Недоліками цього відомого пристрою є недостатня зручність користування, обумовлена конструкцією, що суттєво зменшує продуктивність зварювальних робіт. Як найближчий аналог вибрана захисна маска зварювальника [Патент Российской Федерации на полезную модель № 104064 МПК А61F 9/06, 10.05.2011, бюл. № 13], що включає просторовий корпус, утворений лицьовою, боковими, верхньою та нижньою поверхнями та з'єднаними між собою, вузол кріплення маски на голові зварювальника, розташований всередині корпуса, фіксуючі елементи, встановлені на бокових поверхнях корпуса та світлофільтр, розташований в середній частині лицьової поверхні корпуса. До недоліків пристрою-найближчого аналога належить недостатня зручність користування, що суттєво зменшує продуктивність зварювально-різальних робіт. Вказаний недолік обумовлений тим, що зважаючи на конструктивні особливості, маска охоплює лице оператора і захищає органи зору від шкідливих випромінювань тільки спереду. При цьому під час проведення. зварювально-монтажних або різальних робіт на відкритому повітрі або в приміщенні та розташуванні природного джерела освітлення (сонця) або штучного джерела освітлення (ліхтаря) зверху-ззаду зварювальника, на захисному склі маски всередині виникають світлові відблиски що вимагають його пристосування та зміни робочої пози. Це створює незручності, забирає час та зменшує продуктивність праці. В основу корисної моделі поставлена задача вдосконалення захисної маски зварювальника, в якій шляхом модернізації корпуса забезпечується екранування задньої напівсфери від світлових променів і за рахунок цього досягається покращення зручності користування та суттєве підвищення продуктивності зварювально-різальних робіт. Поставлена задача вирішується тим, що в захисній масці зварювальника, що включає просторовий корпус, утворений лицьовою, боковими, верхньою та нижньою поверхнями та з'єднаними між собою, вузол кріплення маски на голові зварювальника, розташований всередині корпуса, фіксуючі елементи, встановлені на бокових поверхнях корпуса та світлофільтр, розташований в середній частині лицьової поверхні корпуса, згідно з корисною моделлю, просторовий корпус оснащений додатковим сфероподібним екраном, встановленим на вузлі кріплення маски на голові зварювальника та фіксуючих елементах і охоплює корпус ззовні. Оснащення просторового корпуса захисної маски зварювальника додатковим сфероподібним екраном, що встановлений на вузлі кріплення маски на голові зварювальника та охоплює корпус ззовні забезпечує екранування задньої напівсфери оператора від світлових променів природного джерела освітлення (сонця) або штучного джерела освітлення (ліхтаря) зверху-ззаду зварювальника. При цьому на захисному склі маски всередині не виникають світлові відблиски. Зварювальнику не має потреби пристосування до джерела освітлення зміни робочої пози. Це сприяє покращенню зручності користування маскою та суттєво підвищує продуктивність зварювально-різальних робіт у порівнянні з найближчим аналогом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема захисної маски зварювальника, загальний вигляд; на фіг. 2 - схема маски в робочому положенні, поздовжній розріз; на фіг. 3 - схема маски в неробочому положенні, поздовжній розріз. Запропонована захисна маска зварювальника має просторовий корпус 1, в середній частині якого встановлений світлофільтр 2. За допомогою фіксуючих елементів 4 просторовий корпус 1 приєднаний до вузла 5 кріплення маски на голові зварювальника. Сфероподібний екран 3 з боків корпуса 1 закріплений на фіксуючих елементах 4, а задній частині - на вузлі 5 кріплення маски на голові зварювальника. Описана вище захисна маска зварювальника використовується наступним чином. Перед початком роботи вузол 5 кріплення маски підганяється до розміру голови зварювальника та одягається на неї. Просторовий корпус 1 переводиться із неробочого положення в робоче. Оператор запалює електричну дугу та спостерігає через світлофільтр 2 за перебігом процесу зварювання або різання металу. При технологічних перервах корпус 1 переводиться в неробоче положення. Екран 3, охоплюючи корпус 1 ззовні не заважає 1 UA 100651 U переведенню корпуса 1 із робочого в неробоче положення та перешкоджає проникненню світлових променів всередину маски. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Захисна маска зварювальника, що включає просторовий корпус, утворений лицьовою, боковими, верхньою та нижньою поверхнями та з'єднаними між собою, вузол кріплення маски на голові зварювальника, розташований всередині корпуса, фіксуючі елементи, встановлені на бокових поверхнях корпуса та світлофільтр, розташований в середній частині лицьової поверхні корпуса, яка відрізняється тим, що просторовий корпус оснащений додатковим сфероподібним екраном, встановленим на вузлі кріплення маски на голові зварювальника та фіксуючих елементах і охоплює корпус ззовні. 2 UA 100651 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
