Пластинчастий теплообмінник

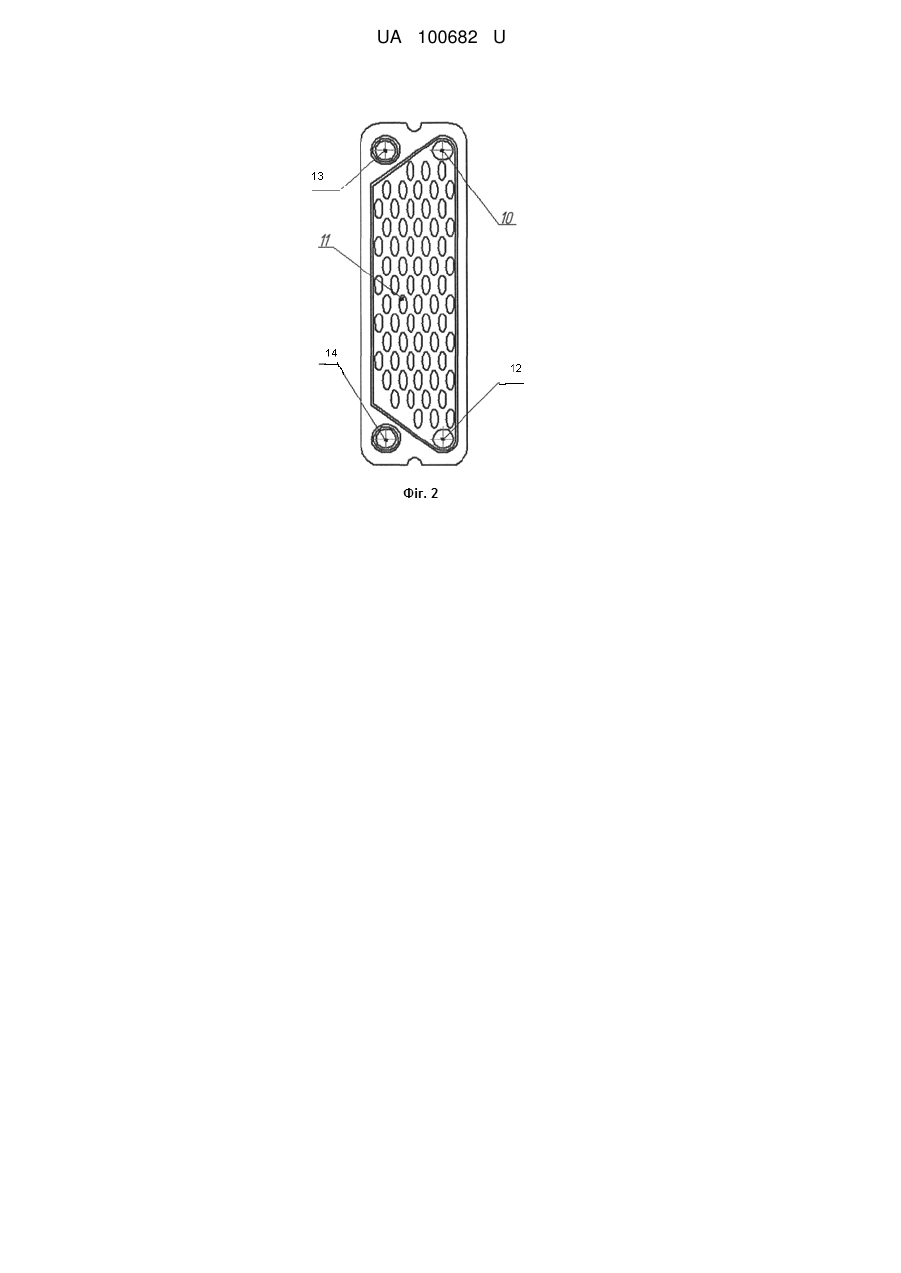

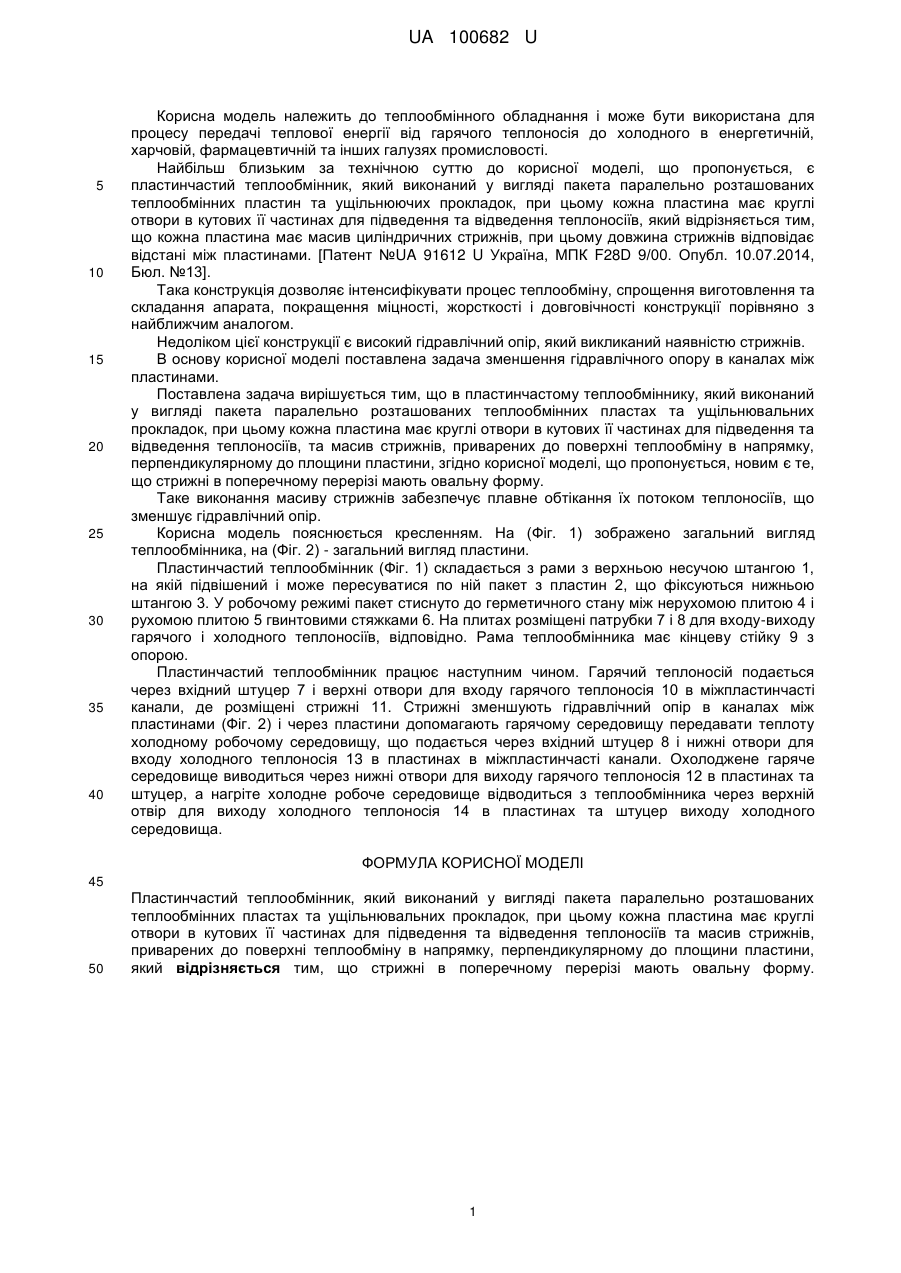

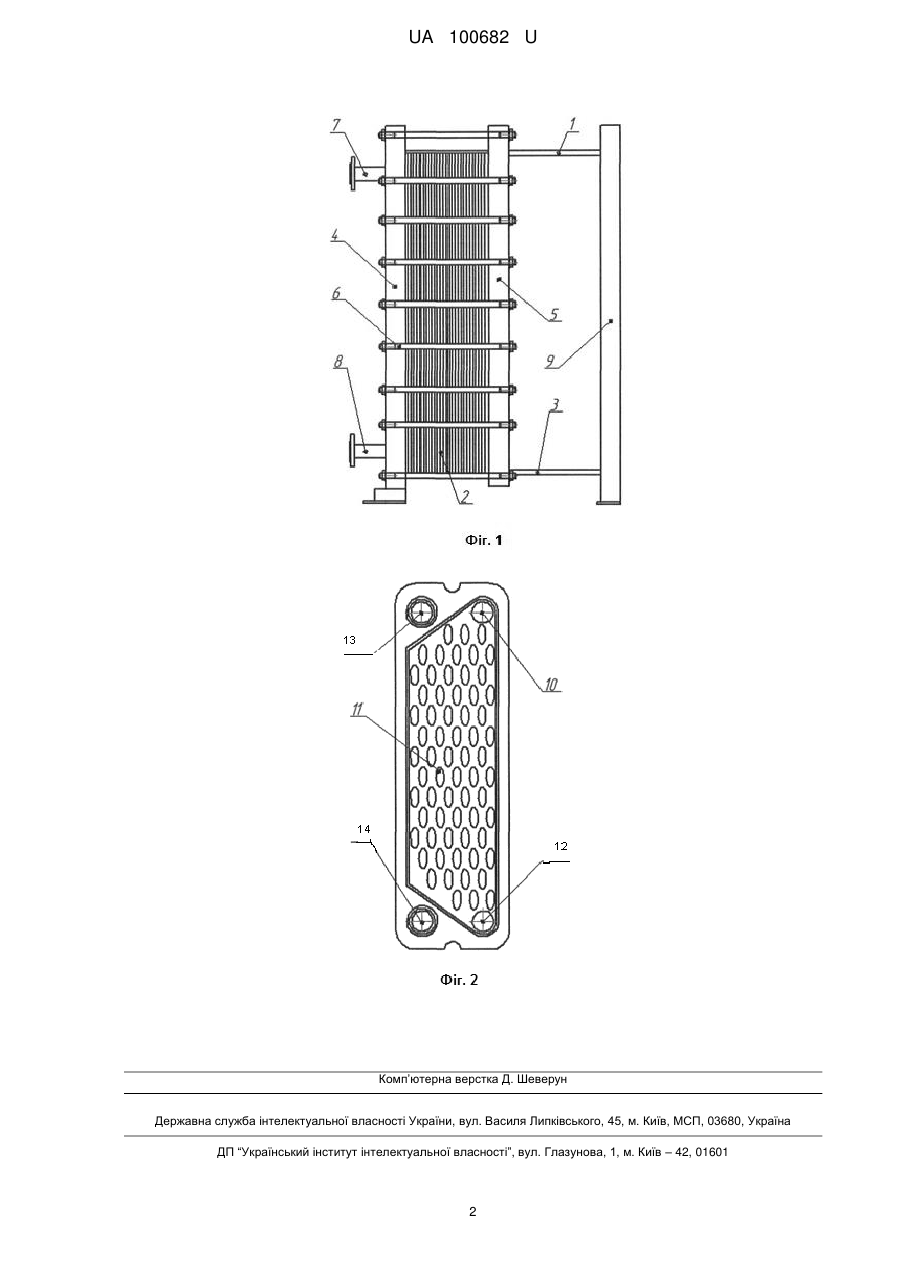

Реферат: Пластинчастий теплообмінник виконаний у вигляді пакета паралельно розташованих теплообмінних пластах та ущільнювальних прокладок, при цьому кожна пластина має круглі отвори в кутових її частинах для підведення та відведення теплоносіїв та масив стрижнів, приварених до поверхні теплообміну в напрямку, перпендикулярному до площини пластини. Стрижні в поперечному перерізі мають овальну форму. UA 100682 U (54) ПЛАСТИНЧАСТИЙ ТЕПЛООБМІННИК UA 100682 U UA 100682 U 5 10 15 20 25 30 35 40 Корисна модель належить до теплообмінного обладнання і може бути використана для процесу передачі теплової енергії від гарячого теплоносія до холодного в енергетичній, харчовій, фармацевтичній та інших галузях промисловості. Найбільш близьким за технічною суттю до корисної моделі, що пропонується, є пластинчастий теплообмінник, який виконаний у вигляді пакета паралельно розташованих теплообмінних пластин та ущільнюючих прокладок, при цьому кожна пластина має круглі отвори в кутових її частинах для підведення та відведення теплоносіїв, який відрізняється тим, що кожна пластина має масив циліндричних стрижнів, при цьому довжина стрижнів відповідає відстані між пластинами. [Патент №UA 91612 U Україна, МПК F28D 9/00. Опубл. 10.07.2014, Бюл. №13]. Така конструкція дозволяє інтенсифікувати процес теплообміну, спрощення виготовлення та складання апарата, покращення міцності, жорсткості і довговічності конструкції порівняно з найближчим аналогом. Недоліком цієї конструкції є високий гідравлічний опір, який викликаний наявністю стрижнів. В основу корисної моделі поставлена задача зменшення гідравлічного опору в каналах між пластинами. Поставлена задача вирішується тим, що в пластинчастому теплообміннику, який виконаний у вигляді пакета паралельно розташованих теплообмінних пластах та ущільнювальних прокладок, при цьому кожна пластина має круглі отвори в кутових її частинах для підведення та відведення теплоносіїв, та масив стрижнів, приварених до поверхні теплообміну в напрямку, перпендикулярному до площини пластини, згідно корисної моделі, що пропонується, новим є те, що стрижні в поперечному перерізі мають овальну форму. Таке виконання масиву стрижнів забезпечує плавне обтікання їх потоком теплоносіїв, що зменшує гідравлічний опір. Корисна модель пояснюється кресленням. На (Фіг. 1) зображено загальний вигляд теплообмінника, на (Фіг. 2) - загальний вигляд пластини. Пластинчастий теплообмінник (Фіг. 1) складається з рами з верхньою несучою штангою 1, на якій підвішений і може пересуватися по ній пакет з пластин 2, що фіксуються нижньою штангою 3. У робочому режимі пакет стиснуто до герметичного стану між нерухомою плитою 4 і рухомою плитою 5 гвинтовими стяжками 6. На плитах розміщені патрубки 7 і 8 для входу-виходу гарячого і холодного теплоносіїв, відповідно. Рама теплообмінника має кінцеву стійку 9 з опорою. Пластинчастий теплообмінник працює наступним чином. Гарячий теплоносій подається через вхідний штуцер 7 і верхні отвори для входу гарячого теплоносія 10 в міжпластинчасті канали, де розміщені стрижні 11. Стрижні зменшують гідравлічний опір в каналах між пластинами (Фіг. 2) і через пластини допомагають гарячому середовищу передавати теплоту холодному робочому середовищу, що подається через вхідний штуцер 8 і нижні отвори для входу холодного теплоносія 13 в пластинах в міжпластинчасті канали. Охолоджене гаряче середовище виводиться через нижні отвори для виходу гарячого теплоносія 12 в пластинах та штуцер, а нагріте холодне робоче середовище відводиться з теплообмінника через верхній отвір для виходу холодного теплоносія 14 в пластинах та штуцер виходу холодного середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пластинчастий теплообмінник, який виконаний у вигляді пакета паралельно розташованих теплообмінних пластах та ущільнювальних прокладок, при цьому кожна пластина має круглі отвори в кутових її частинах для підведення та відведення теплоносіїв та масив стрижнів, приварених до поверхні теплообміну в напрямку, перпендикулярному до площини пластини, який відрізняється тим, що стрижні в поперечному перерізі мають овальну форму. 1 UA 100682 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
