Випарний апарат

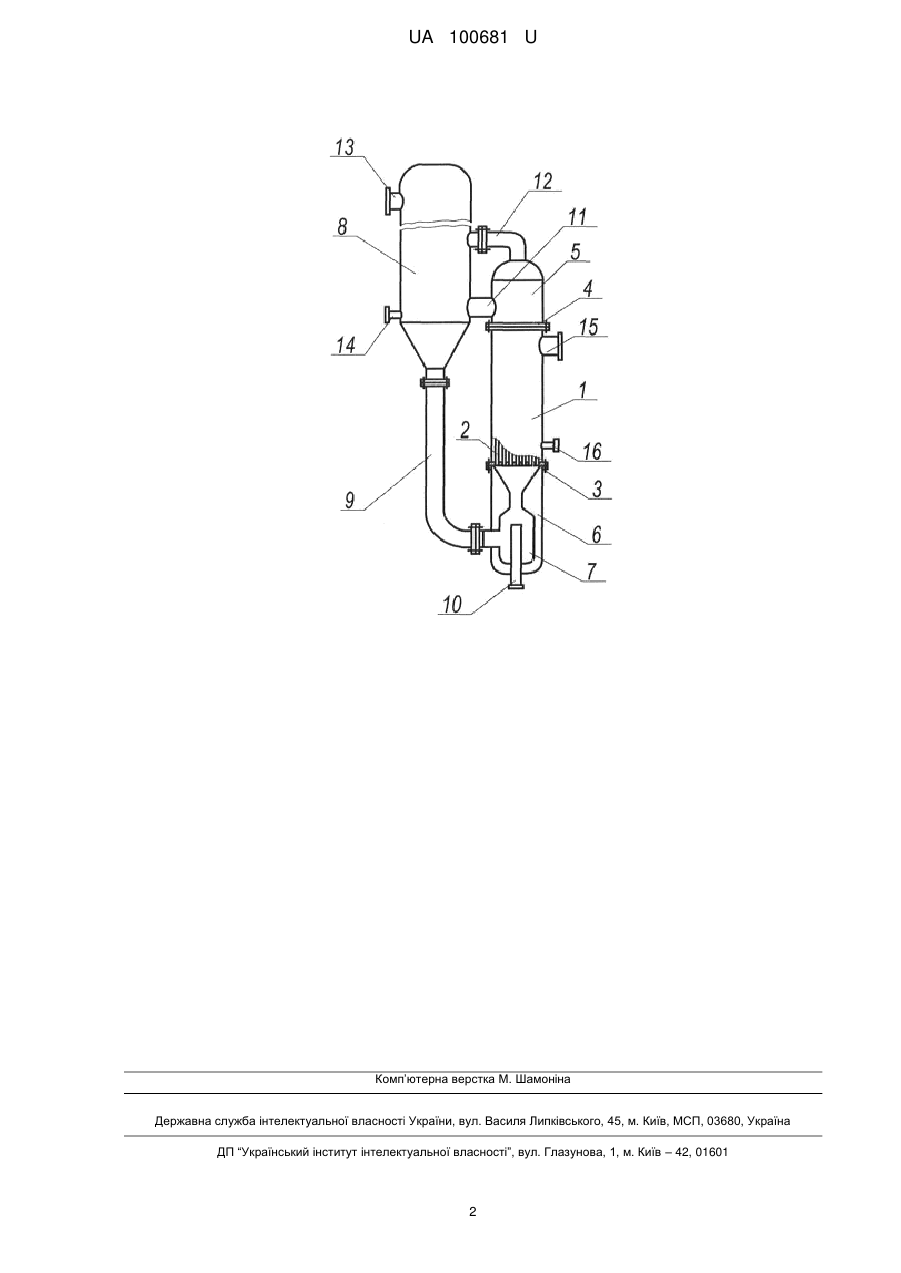

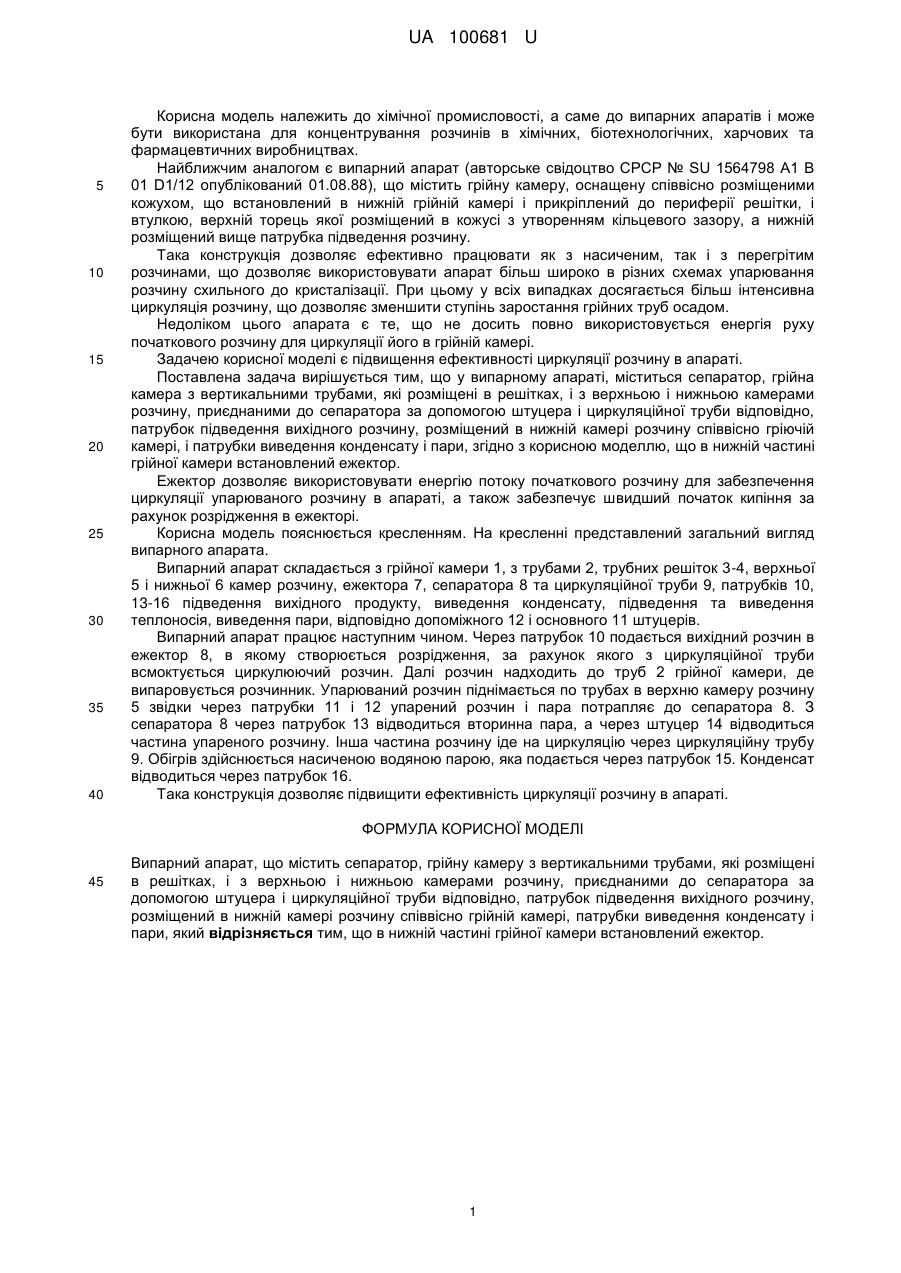

Реферат: Випарний апарат містить сепаратор, грійну камеру з вертикальними трубами, які розміщені в решітках, і з верхньою і нижньою камерами розчину, приєднаними до сепаратора за допомогою штуцера і циркуляційної труби відповідно, патрубок підведення вихідного розчину, розміщений в нижній камері розчину співвісно грійній камері, патрубки виведення конденсату і пари. В нижній частині грійної камери встановлений ежектор. UA 100681 U (54) ВИПАРНИЙ АПАРАТ UA 100681 U UA 100681 U 5 10 15 20 25 30 35 40 Корисна модель належить до хімічної промисловості, а саме до випарних апаратів і може бути використана для концентрування розчинів в хімічних, біотехнологічних, харчових та фармацевтичних виробництвах. Найближчим аналогом є випарний апарат (авторське свідоцтво СРСР № SU 1564798 А1 В 01 D1/12 опублікований 01.08.88), що містить грійну камеру, оснащену співвісно розміщеними кожухом, що встановлений в нижній грійній камері і прикріплений до периферії решітки, і втулкою, верхній торець якої розміщений в кожусі з утворенням кільцевого зазору, а нижній розміщений вище патрубка підведення розчину. Така конструкція дозволяє ефективно працювати як з насиченим, так і з перегрітим розчинами, що дозволяє використовувати апарат більш широко в різних схемах упарювання розчину схильного до кристалізації. При цьому у всіх випадках досягається більш інтенсивна циркуляція розчину, що дозволяє зменшити ступінь заростання грійних труб осадом. Недоліком цього апарата є те, що не досить повно використовується енергія руху початкового розчину для циркуляції його в грійній камері. Задачею корисної моделі є підвищення ефективності циркуляції розчину в апараті. Поставлена задача вирішується тим, що у випарному апараті, міститься сепаратор, грійна камера з вертикальними трубами, які розміщені в решітках, і з верхньою і нижньою камерами розчину, приєднаними до сепаратора за допомогою штуцера і циркуляційної труби відповідно, патрубок підведення вихідного розчину, розміщений в нижній камері розчину співвісно гріючій камері, і патрубки виведення конденсату і пари, згідно з корисною моделлю, що в нижній частині грійної камери встановлений ежектор. Ежектор дозволяє використовувати енергію потоку початкового розчину для забезпечення циркуляції упарюваного розчину в апараті, а також забезпечує швидший початок кипіння за рахунок розрідження в ежекторі. Корисна модель пояснюється кресленням. На кресленні представлений загальний вигляд випарного апарата. Випарний апарат складається з грійної камери 1, з трубами 2, трубних решіток 3-4, верхньої 5 і нижньої 6 камер розчину, ежектора 7, сепаратора 8 та циркуляційної труби 9, патрубків 10, 13-16 підведення вихідного продукту, виведення конденсату, підведення та виведення теплоносія, виведення пари, відповідно допоміжного 12 і основного 11 штуцерів. Випарний апарат працює наступним чином. Через патрубок 10 подається вихідний розчин в ежектор 8, в якому створюється розрідження, за рахунок якого з циркуляційної труби всмоктується циркулюючий розчин. Далі розчин надходить до труб 2 грійної камери, де випаровується розчинник. Упарюваний розчин піднімається по трубах в верхню камеру розчину 5 звідки через патрубки 11 і 12 упарений розчин і пара потрапляє до сепаратора 8. З сепаратора 8 через патрубок 13 відводиться вторинна пара, а через штуцер 14 відводиться частина упареного розчину. Інша частина розчину іде на циркуляцію через циркуляційну трубу 9. Обігрів здійснюється насиченою водяною парою, яка подається через патрубок 15. Конденсат відводиться через патрубок 16. Така конструкція дозволяє підвищити ефективність циркуляції розчину в апараті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Випарний апарат, що містить сепаратор, грійну камеру з вертикальними трубами, які розміщені в решітках, і з верхньою і нижньою камерами розчину, приєднаними до сепаратора за допомогою штуцера і циркуляційної труби відповідно, патрубок підведення вихідного розчину, розміщений в нижній камері розчину співвісно грійній камері, патрубки виведення конденсату і пари, який відрізняється тим, що в нижній частині грійної камери встановлений ежектор. 1 UA 100681 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
