Ювелірний припій для сплавів на основі золота білого кольору 585 проби

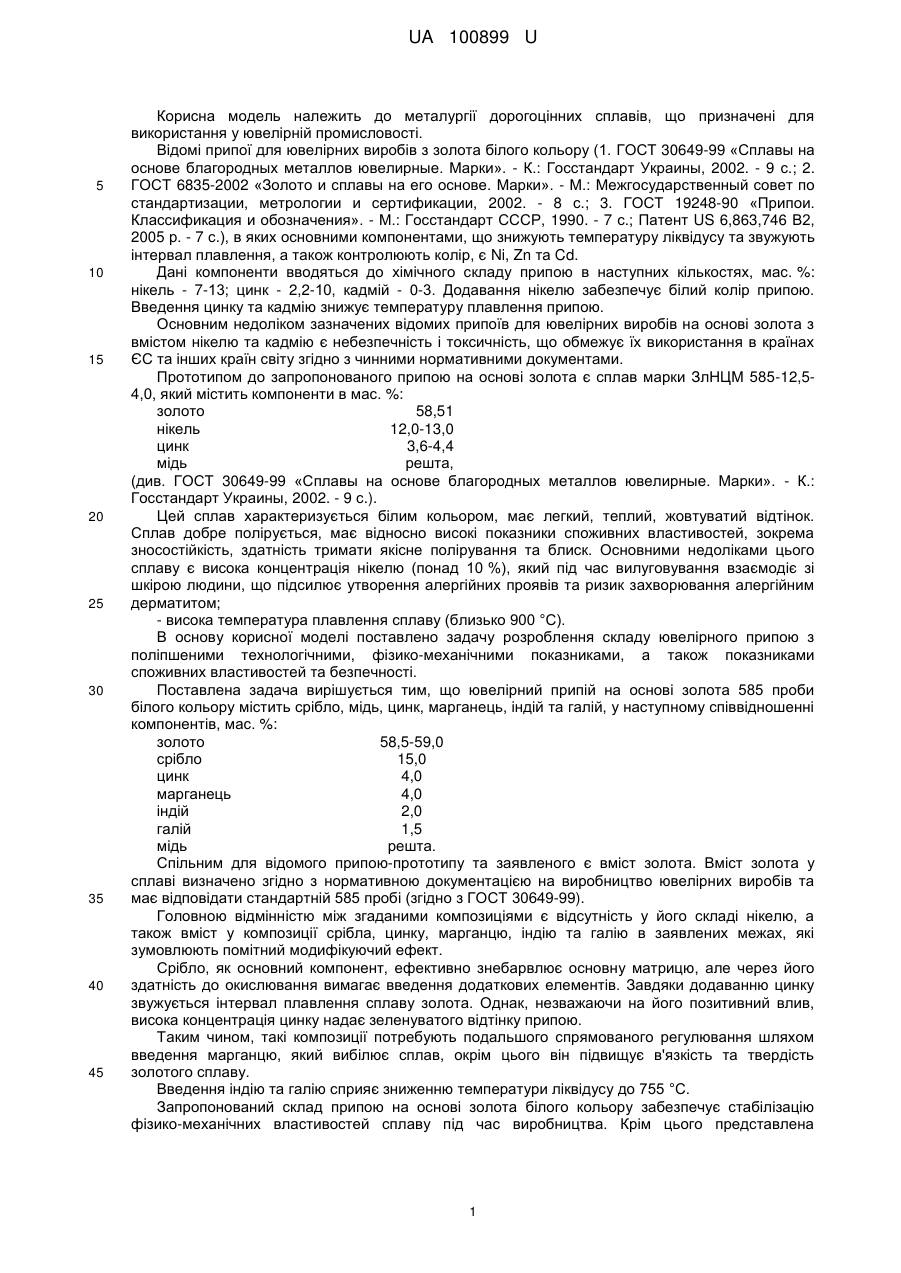

Реферат: Ювелірний припій для сплавів на основі золота білого кольору 585 проби містить срібло, мідь, цинк, марганець, індій та галій, в наступних пропорціях компонентів, мас.%: золото 58,5-59,0 срібло 15,0 цинк 4,0 марганець 4,0 індій 2,0 галій 1,5 мідь решта. UA 100899 U (54) ЮВЕЛІРНИЙ ПРИПІЙ ДЛЯ СПЛАВІВ НА ОСНОВІ ЗОЛОТА БІЛОГО КОЛЬОРУ 585 ПРОБИ UA 100899 U UA 100899 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до металургії дорогоцінних сплавів, що призначені для використання у ювелірній промисловості. Відомі припої для ювелірних виробів з золота білого кольору (1. ГОСТ 30649-99 «Сплавы на основе благородных металлов ювелирные. Марки». - К.: Госстандарт Украины, 2002. - 9 с.; 2. ГОСТ 6835-2002 «Золото и сплавы на его основе. Марки». - М.: Межгосударственный совет по стандартизации, метрологии и сертификации, 2002. - 8 с.; 3. ГОСТ 19248-90 «Припои. Классификация и обозначения». - М.: Госстандарт СССР, 1990. - 7 с.; Патент US 6,863,746 В2, 2005 р. - 7 с.), в яких основними компонентами, що знижують температуру ліквідусу та звужують інтервал плавлення, а також контролюють колір, є Ni, Zn та Cd. Дані компоненти вводяться до хімічного складу припою в наступних кількостях, мас. %: нікель - 7-13; цинк - 2,2-10, кадмій - 0-3. Додавання нікелю забезпечує білий колір припою. Введення цинку та кадмію знижує температуру плавлення припою. Основним недоліком зазначених відомих припоїв для ювелірних виробів на основі золота з вмістом нікелю та кадмію є небезпечність і токсичність, що обмежує їх використання в країнах ЄС та інших країн світу згідно з чинними нормативними документами. Прототипом до запропонованого припою на основі золота є сплав марки ЗлНЦМ 585-12,54,0, який містить компоненти в мас. %: золото 58,51 нікель 12,0-13,0 цинк 3,6-4,4 мідь решта, (див. ГОСТ 30649-99 «Сплавы на основе благородных металлов ювелирные. Марки». - К.: Госстандарт Украины, 2002. - 9 с.). Цей сплав характеризується білим кольором, має легкий, теплий, жовтуватий відтінок. Сплав добре полірується, має відносно високі показники споживних властивостей, зокрема зносостійкість, здатність тримати якісне полірування та блиск. Основними недоліками цього сплаву є висока концентрація нікелю (понад 10 %), який під час вилуговування взаємодіє зі шкірою людини, що підсилює утворення алергійних проявів та ризик захворювання алергійним дерматитом; - висока температура плавлення сплаву (близько 900 °С). В основу корисної моделі поставлено задачу розроблення складу ювелірного припою з поліпшеними технологічними, фізико-механічними показниками, а також показниками споживних властивостей та безпечності. Поставлена задача вирішується тим, що ювелірний припій на основі золота 585 проби білого кольору містить срібло, мідь, цинк, марганець, індій та галій, у наступному співвідношенні компонентів, мас. %: золото 58,5-59,0 срібло 15,0 цинк 4,0 марганець 4,0 індій 2,0 галій 1,5 мідь решта. Спільним для відомого припою-прототипу та заявленого є вміст золота. Вміст золота у сплаві визначено згідно з нормативною документацією на виробництво ювелірних виробів та має відповідати стандартній 585 пробі (згідно з ГОСТ 30649-99). Головною відмінністю між згаданими композиціями є відсутність у його складі нікелю, а також вміст у композиції срібла, цинку, марганцю, індію та галію в заявлених межах, які зумовлюють помітний модифікуючий ефект. Срібло, як основний компонент, ефективно знебарвлює основну матрицю, але через його здатність до окислювання вимагає введення додаткових елементів. Завдяки додаванню цинку звужується інтервал плавлення сплаву золота. Однак, незважаючи на його позитивний влив, висока концентрація цинку надає зеленуватого відтінку припою. Таким чином, такі композиції потребують подальшого спрямованого регулювання шляхом введення марганцю, який вибілює сплав, окрім цього він підвищує в'язкість та твердість золотого сплаву. Введення індію та галію сприяє зниженню температури ліквідусу до 755 °С. Запропонований склад припою на основі золота білого кольору забезпечує стабілізацію фізико-механічних властивостей сплаву під час виробництва. Крім цього представлена 1 UA 100899 U 5 композиція забезпечує бажаний білий колір та відповідає вимогам безпечності, відповідно до Директив ЄС № 76/769/ЄЄС від 27.07.1976 р. та № 94/27/ЕС від 30.06.1994 р. Заявлена композиція має інтервал плавлення 755-805 °С. Отриманий ювелірний припій, що виготовлений на основі золота білого кольору, відповідає 585 пробі і був успішно використаний для паяння ювелірних виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ювелірний припій для сплавів на основі золота білого кольору 585 проби, що містить срібло, мідь, який відрізняється тим, що додатково містить цинк, марганець, індій та галій, в наступних пропорціях компонентів, мас.%: золото 58,5-59,0 срібло 15,0 цинк 4,0 марганець 4,0 індій 2,0 галій 1,5 мідь решта. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
