Глушник шуму газового потоку

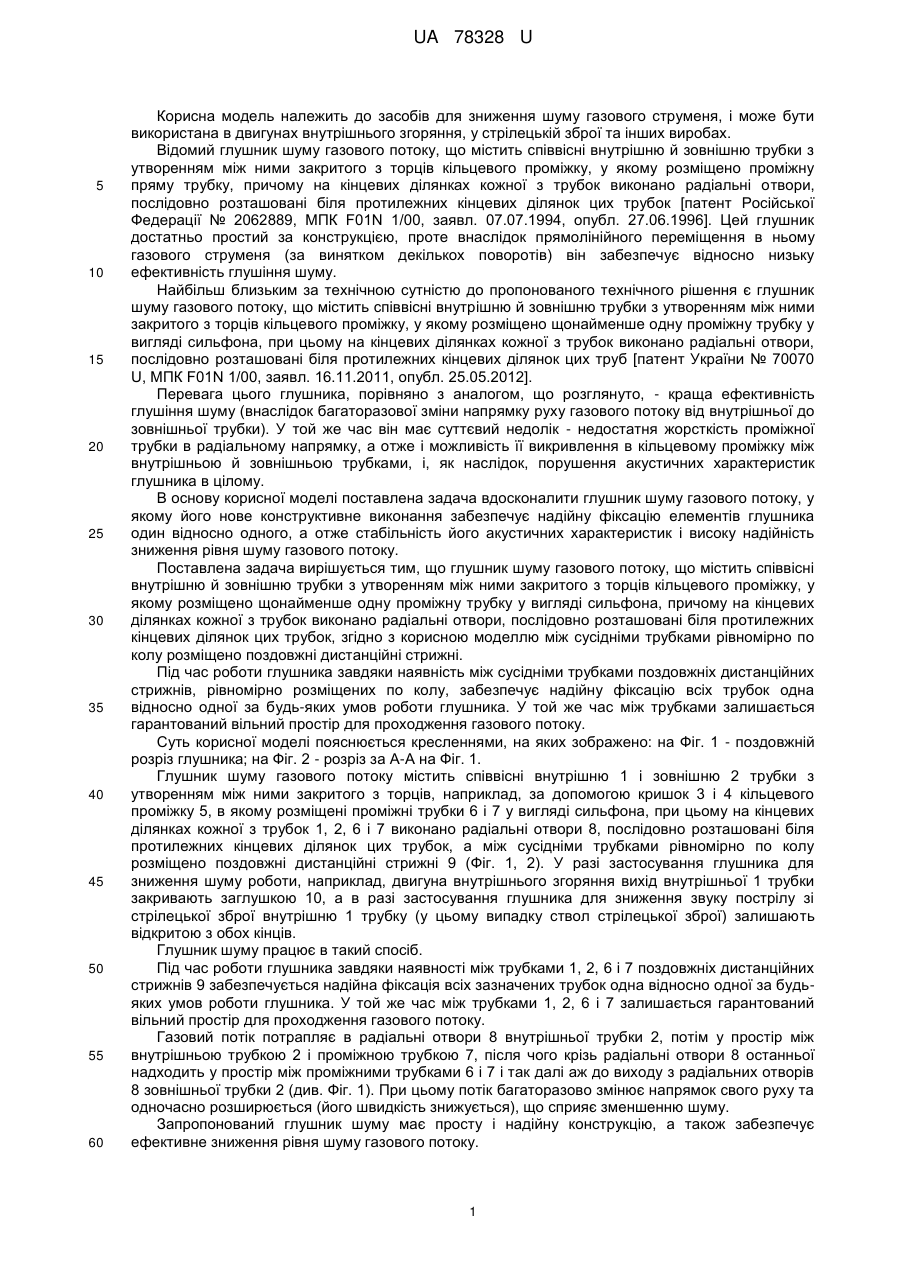

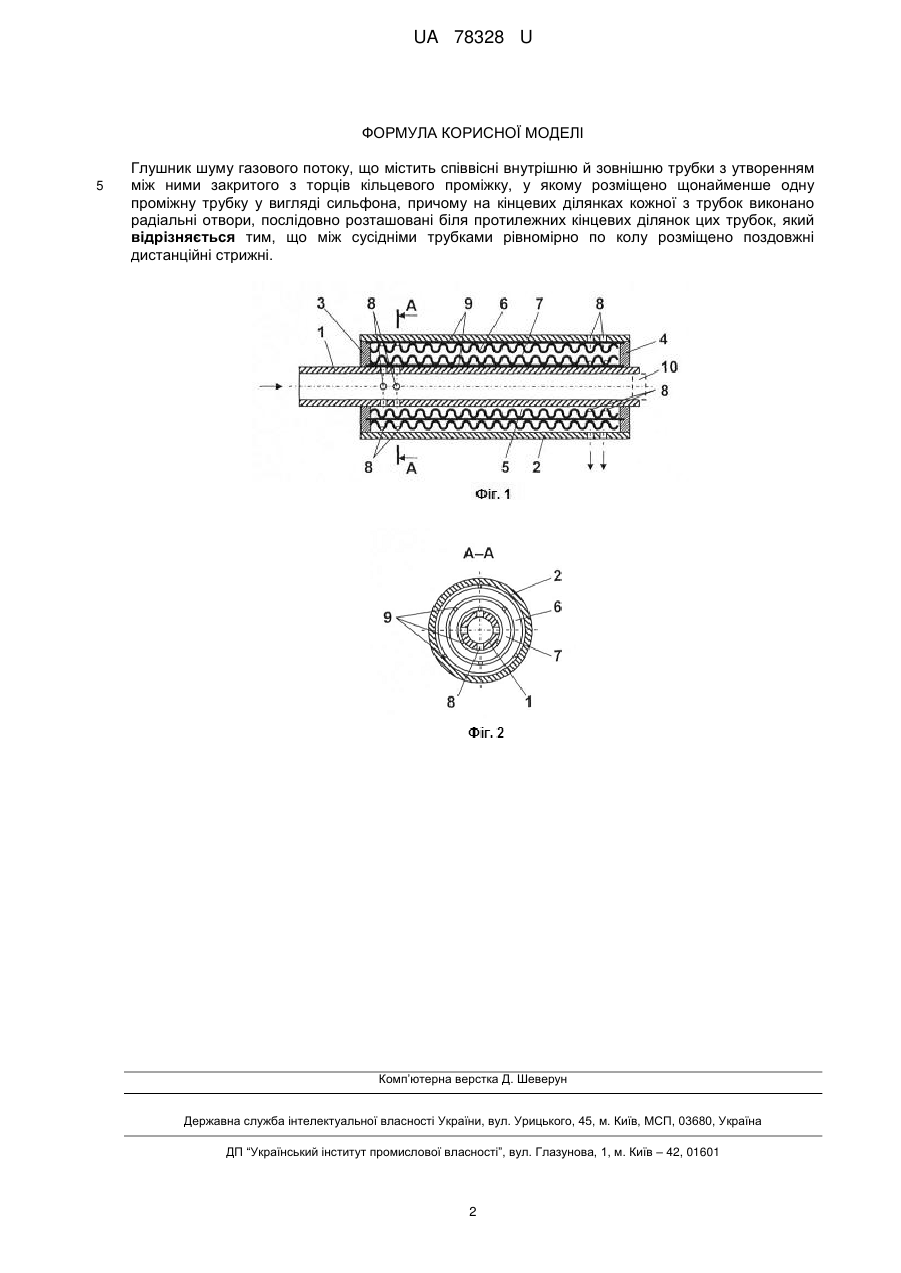

Реферат: Глушник шуму газового потоку містить співвісні внутрішню й зовнішню трубки з утворенням між ними закритого з торців кільцевого проміжку, в якому розміщено щонайменше одну проміжну трубку у вигляді сильфона. На кінцевих ділянках кожної з трубок виконано радіальні отвори, послідовно розташовані біля протилежних кінцевих ділянок цих трубок. Між сусідніми трубками рівномірно по колу розміщено поздовжні дистанційні стрижні. UA 78328 U (12) UA 78328 U UA 78328 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для зниження шуму газового струменя, і може бути використана в двигунах внутрішнього згоряння, у стрілецькій зброї та інших виробах. Відомий глушник шуму газового потоку, що містить співвісні внутрішню й зовнішню трубки з утворенням між ними закритого з торців кільцевого проміжку, у якому розміщено проміжну пряму трубку, причому на кінцевих ділянках кожної з трубок виконано радіальні отвори, послідовно розташовані біля протилежних кінцевих ділянок цих трубок [патент Російської Федерації № 2062889, МПК F01N 1/00, заявл. 07.07.1994, опубл. 27.06.1996]. Цей глушник достатньо простий за конструкцією, проте внаслідок прямолінійного переміщення в ньому газового струменя (за винятком декількох поворотів) він забезпечує відносно низьку ефективність глушіння шуму. Найбільш близьким за технічною сутністю до пропонованого технічного рішення є глушник шуму газового потоку, що містить співвісні внутрішню й зовнішню трубки з утворенням між ними закритого з торців кільцевого проміжку, у якому розміщено щонайменше одну проміжну трубку у вигляді сильфона, при цьому на кінцевих ділянках кожної з трубок виконано радіальні отвори, послідовно розташовані біля протилежних кінцевих ділянок цих труб [патент України № 70070 U, МПК F01N 1/00, заявл. 16.11.2011, опубл. 25.05.2012]. Перевага цього глушника, порівняно з аналогом, що розглянуто, - краща ефективність глушіння шуму (внаслідок багаторазової зміни напрямку руху газового потоку від внутрішньої до зовнішньої трубки). У той же час він має суттєвий недолік - недостатня жорсткість проміжної трубки в радіальному напрямку, а отже і можливість її викривлення в кільцевому проміжку між внутрішньою й зовнішньою трубками, і, як наслідок, порушення акустичних характеристик глушника в цілому. В основу корисної моделі поставлена задача вдосконалити глушник шуму газового потоку, у якому його нове конструктивне виконання забезпечує надійну фіксацію елементів глушника один відносно одного, а отже стабільність його акустичних характеристик і високу надійність зниження рівня шуму газового потоку. Поставлена задача вирішується тим, що глушник шуму газового потоку, що містить співвісні внутрішню й зовнішню трубки з утворенням між ними закритого з торців кільцевого проміжку, у якому розміщено щонайменше одну проміжну трубку у вигляді сильфона, причому на кінцевих ділянках кожної з трубок виконано радіальні отвори, послідовно розташовані біля протилежних кінцевих ділянок цих трубок, згідно з корисною моделлю між сусідніми трубками рівномірно по колу розміщено поздовжні дистанційні стрижні. Під час роботи глушника завдяки наявність між сусідніми трубками поздовжніх дистанційних стрижнів, рівномірно розміщених по колу, забезпечує надійну фіксацію всіх трубок одна відносно одної за будь-яких умов роботи глушника. У той же час між трубками залишається гарантований вільний простір для проходження газового потоку. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поздовжній розріз глушника; на Фіг. 2 - розріз за А-А на Фіг. 1. Глушник шуму газового потоку містить співвісні внутрішню 1 і зовнішню 2 трубки з утворенням між ними закритого з торців, наприклад, за допомогою кришок 3 і 4 кільцевого проміжку 5, в якому розміщені проміжні трубки 6 і 7 у вигляді сильфона, при цьому на кінцевих ділянках кожної з трубок 1, 2, 6 і 7 виконано радіальні отвори 8, послідовно розташовані біля протилежних кінцевих ділянок цих трубок, а між сусідніми трубками рівномірно по колу розміщено поздовжні дистанційні стрижні 9 (Фіг. 1, 2). У разі застосування глушника для зниження шуму роботи, наприклад, двигуна внутрішнього згоряння вихід внутрішньої 1 трубки закривають заглушкою 10, а в разі застосування глушника для зниження звуку пострілу зі стрілецької зброї внутрішню 1 трубку (у цьому випадку ствол стрілецької зброї) залишають відкритою з обох кінців. Глушник шуму працює в такий спосіб. Під час роботи глушника завдяки наявності між трубками 1, 2, 6 і 7 поздовжніх дистанційних стрижнів 9 забезпечується надійна фіксація всіх зазначених трубок одна відносно одної за будьяких умов роботи глушника. У той же час між трубками 1, 2, 6 і 7 залишається гарантований вільний простір для проходження газового потоку. Газовий потік потрапляє в радіальні отвори 8 внутрішньої трубки 2, потім у простір між внутрішньою трубкою 2 і проміжною трубкою 7, після чого крізь радіальні отвори 8 останньої надходить у простір між проміжними трубками 6 і 7 і так далі аж до виходу з радіальних отворів 8 зовнішньої трубки 2 (див. Фіг. 1). При цьому потік багаторазово змінює напрямок свого руху та одночасно розширюється (його швидкість знижується), що сприяє зменшенню шуму. Запропонований глушник шуму має просту і надійну конструкцію, а також забезпечує ефективне зниження рівня шуму газового потоку. 1 UA 78328 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Глушник шуму газового потоку, що містить співвісні внутрішню й зовнішню трубки з утворенням між ними закритого з торців кільцевого проміжку, у якому розміщено щонайменше одну проміжну трубку у вигляді сильфона, причому на кінцевих ділянках кожної з трубок виконано радіальні отвори, послідовно розташовані біля протилежних кінцевих ділянок цих трубок, який відрізняється тим, що між сусідніми трубками рівномірно по колу розміщено поздовжні дистанційні стрижні. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
