Сівалка для диференційованої сівби з котушково-штифтовим висівним апаратом

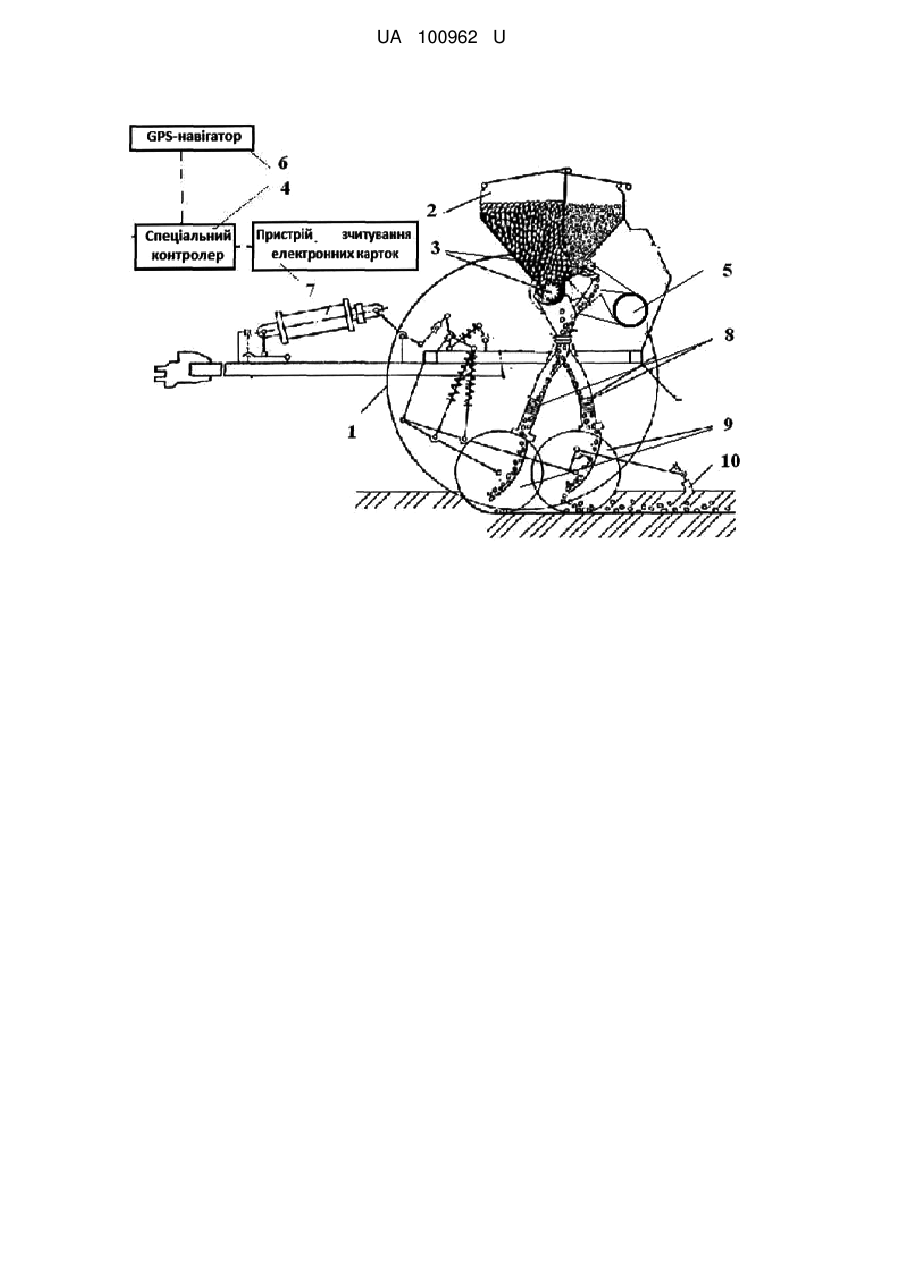

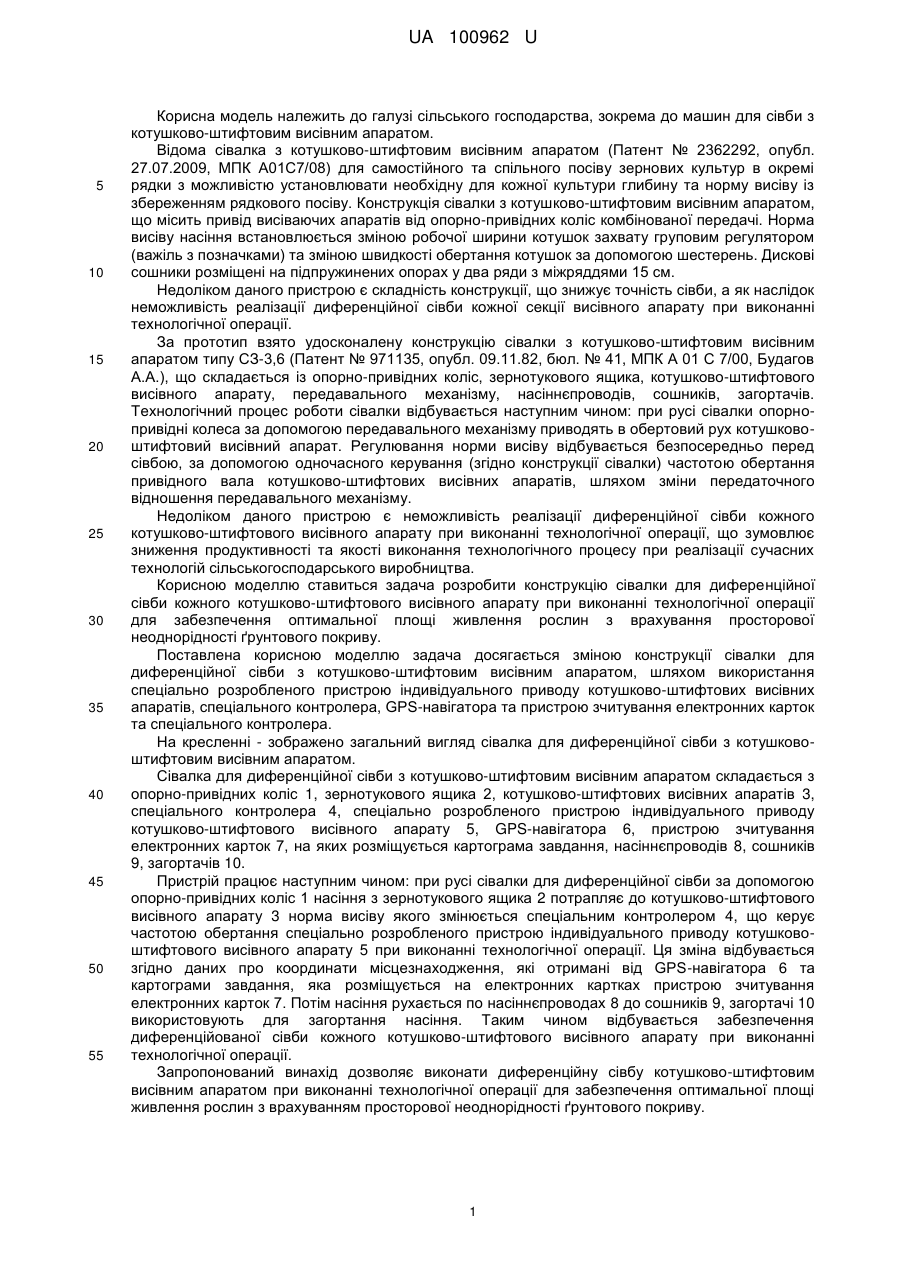

Реферат: Сівалка для диференційованої сівби з котушково-штифтовим висівним апаратом, що містить опорно-привідні колеса, зернотуковий ящик, котушково-штифтовий висівний апарат, передавальний механізм, насіннєпроводи, сошники, загортачі. Вона містить спеціально розроблений пристрій індивідуального приводу котушково-штифтових висівних апаратів, GPSнавігатор, пристрій зчитування електронних карток та спеціальний контролер. UA 100962 U (54) СІВАЛКА ДЛЯ ДИФЕРЕНЦІЙОВАНОЇ СІВБИ З КОТУШКОВО-ШТИФТОВИМ ВИСІВНИМ АПАРАТОМ UA 100962 U UA 100962 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільського господарства, зокрема до машин для сівби з котушково-штифтовим висівним апаратом. Відома сівалка з котушково-штифтовим висівним апаратом (Патент № 2362292, опубл. 27.07.2009, МПК А01С7/08) для самостійного та спільного посіву зернових культур в окремі рядки з можливістю установлювати необхідну для кожної культури глибину та норму висіву із збереженням рядкового посіву. Конструкція сівалки з котушково-штифтовим висівним апаратом, що місить привід висіваючих апаратів від опорно-привідних коліс комбінованої передачі. Норма висіву насіння встановлюється зміною робочої ширини котушок захвату груповим регулятором (важіль з позначками) та зміною швидкості обертання котушок за допомогою шестерень. Дискові сошники розміщені на підпружинених опорах у два ряди з міжряддями 15 см. Недоліком даного пристрою є складність конструкції, що знижує точність сівби, а як наслідок неможливість реалізації диференційної сівби кожної секції висівного апарату при виконанні технологічної операції. За прототип взято удосконалену конструкцію сівалки з котушково-штифтовим висівним апаратом типу СЗ-3,6 (Патент № 971135, опубл. 09.11.82, бюл. № 41, МПК А 01 С 7/00, Будагов А.А.), що складається із опорно-привідних коліс, зернотукового ящика, котушково-штифтового висівного апарату, передавального механізму, насіннєпроводів, сошників, загортачів. Технологічний процес роботи сівалки відбувається наступним чином: при русі сівалки опорнопривідні колеса за допомогою передавального механізму приводять в обертовий рух котушковоштифтовий висівний апарат. Регулювання норми висіву відбувається безпосередньо перед сівбою, за допомогою одночасного керування (згідно конструкції сівалки) частотою обертання привідного вала котушково-штифтових висівних апаратів, шляхом зміни передаточного відношення передавального механізму. Недоліком даного пристрою є неможливість реалізації диференційної сівби кожного котушково-штифтового висівного апарату при виконанні технологічної операції, що зумовлює зниження продуктивності та якості виконання технологічного процесу при реалізації сучасних технологій сільськогосподарського виробництва. Корисною моделлю ставиться задача розробити конструкцію сівалки для диференційної сівби кожного котушково-штифтового висівного апарату при виконанні технологічної операції для забезпечення оптимальної площі живлення рослин з врахування просторової неоднорідності ґрунтового покриву. Поставлена корисною моделлю задача досягається зміною конструкції сівалки для диференційної сівби з котушково-штифтовим висівним апаратом, шляхом використання спеціально розробленого пристрою індивідуального приводу котушково-штифтових висівних апаратів, спеціального контролера, GPS-навігатора та пристрою зчитування електронних карток та спеціального контролера. На кресленні - зображено загальний вигляд сівалка для диференційної сівби з котушковоштифтовим висівним апаратом. Сівалка для диференційної сівби з котушково-штифтовим висівним апаратом складається з опорно-привідних коліс 1, зернотукового ящика 2, котушково-штифтових висівних апаратів 3, спеціального контролера 4, спеціально розробленого пристрою індивідуального приводу котушково-штифтового висівного апарату 5, GPS-навігатора 6, пристрою зчитування електронних карток 7, на яких розміщується картограма завдання, насіннєпроводів 8, сошників 9, загортачів 10. Пристрій працює наступним чином: при русі сівалки для диференційної сівби за допомогою опорно-привідних коліс 1 насіння з зернотукового ящика 2 потрапляє до котушково-штифтового висівного апарату 3 норма висіву якого змінюється спеціальним контролером 4, що керує частотою обертання спеціально розробленого пристрою індивідуального приводу котушковоштифтового висівного апарату 5 при виконанні технологічної операції. Ця зміна відбувається згідно даних про координати місцезнаходження, які отриманівід GPS-навігатора 6 та картограми завдання, яка розміщується на електронних картках пристрою зчитування електронних карток 7. Потім насіння рухається по насіннєпроводах 8 до сошників 9, загортачі 10 використовують для загортання насіння. Таким чином відбувається забезпечення диференційованої сівби кожного котушково-штифтового висівного апарату при виконанні технологічної операції. Запропонований винахід дозволяє виконати диференційну сівбу котушково-штифтовим висівним апаратом при виконанні технологічної операції для забезпечення оптимальної площі живлення рослин з врахуванням просторової неоднорідності ґрунтового покриву. 1 UA 100962 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Сівалка для диференційованої сівби з котушково-штифтовим висівним апаратом, що містить опорно-привідні колеса, зернотуковий ящик, котушково-штифтовий висівний апарат, передавальний механізм, насіннєпроводи, сошники, загортачі, яка відрізняється тим, що містить пристрій індивідуального приводу котушково-штифтових висівних апаратів, GPSнавігатор, пристрій зчитування електронних карток та контролер, які з’єднані між собою. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
