Ручна сівалка для сівби капсульованого насіння овочевих культур

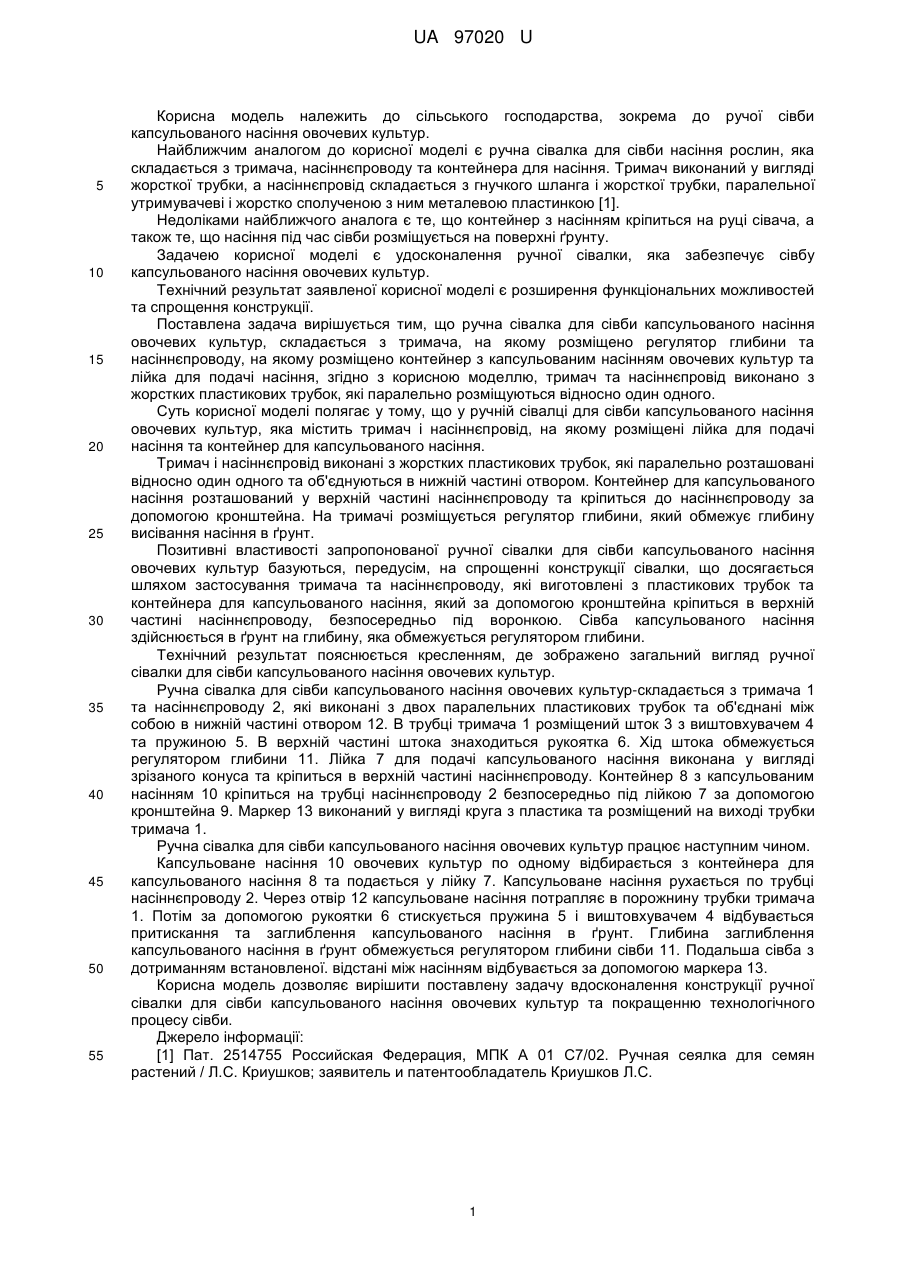

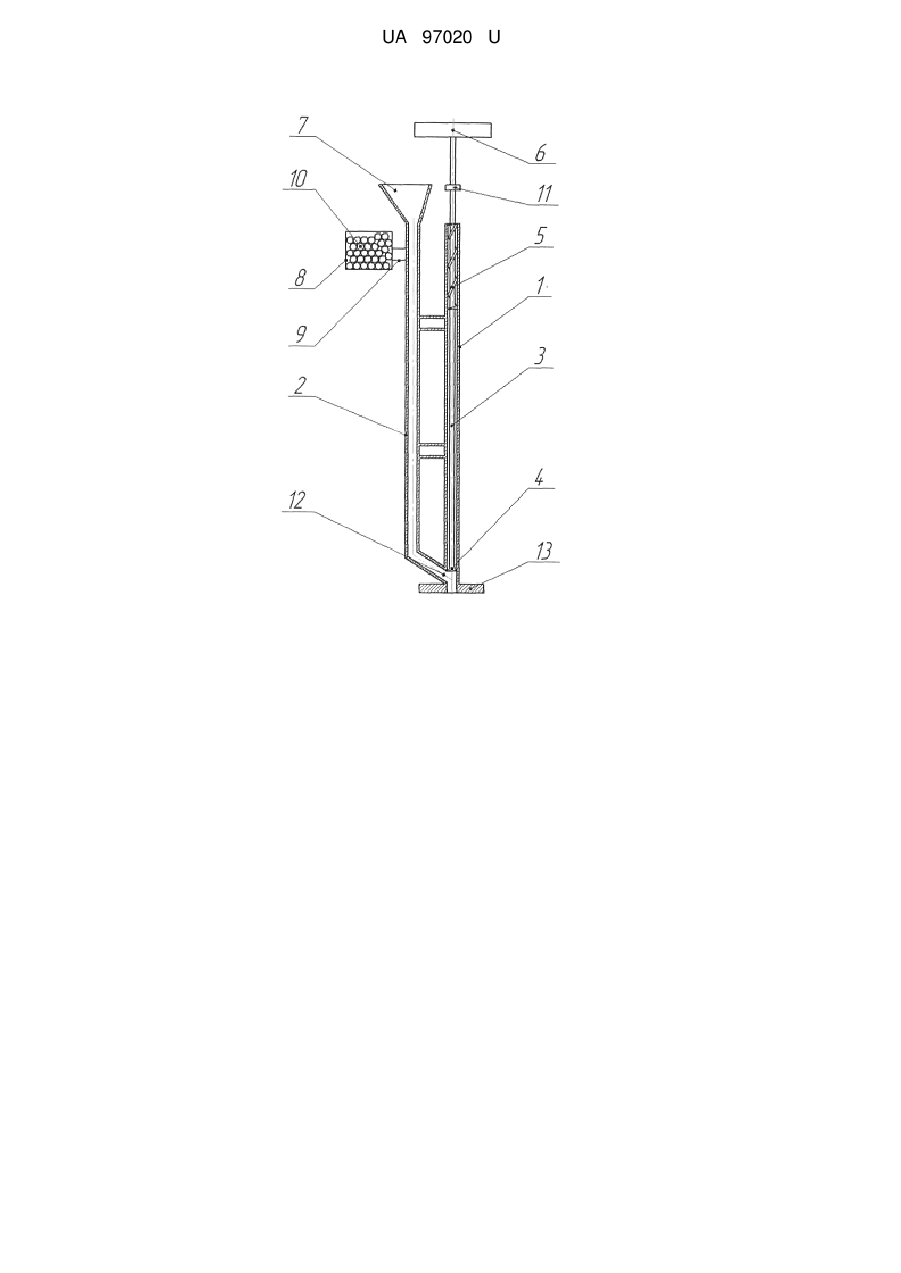

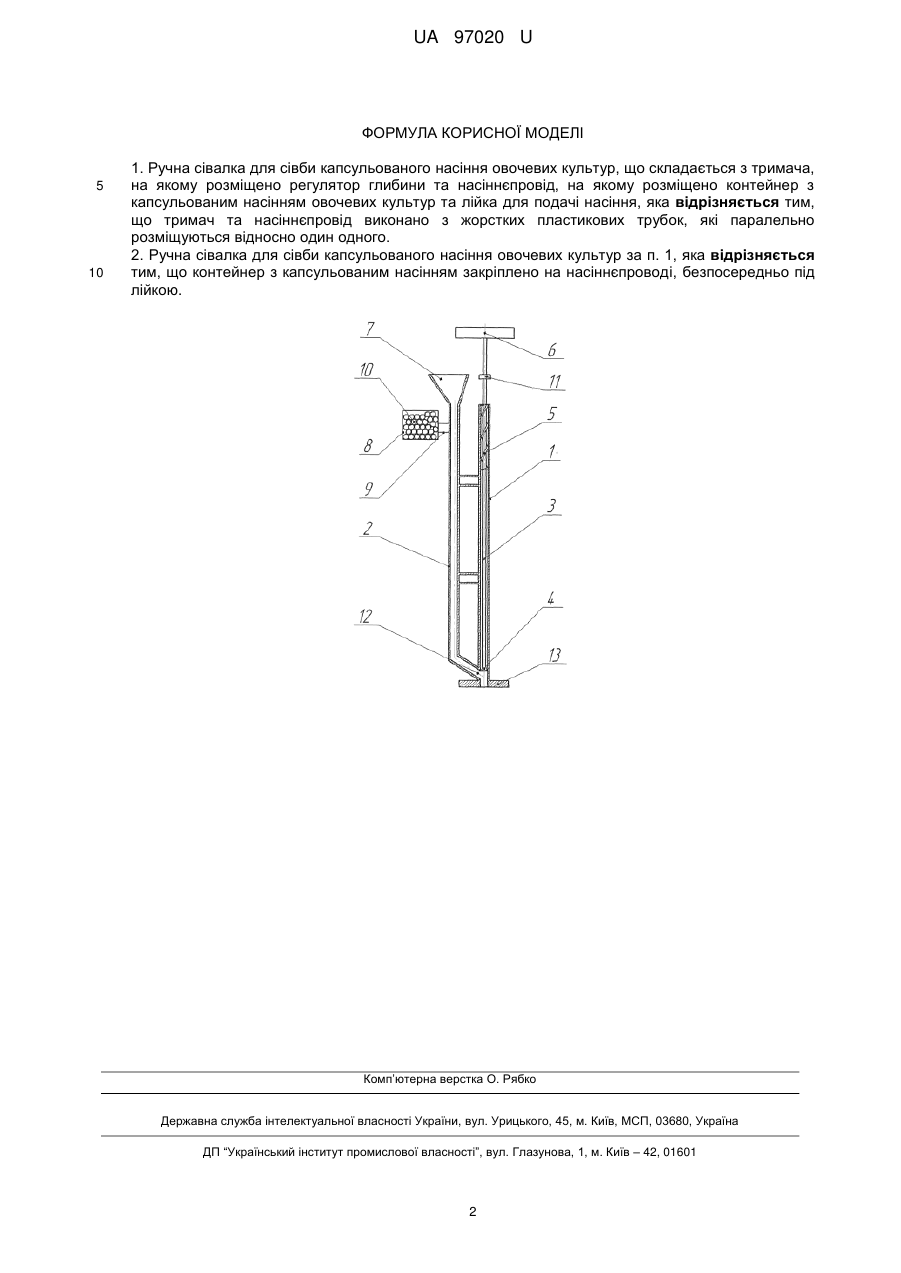

Реферат: Ручна сівалка для сівби капсульованого насіння овочевих культур складається з тримача, на якому розміщено регулятор глибини та насіннєпровід, на якому розміщено контейнер з капсульованим насінням овочевих культур та лійка для подачі насіння. Тримач та насіннєпровід виконано з жорстких пластикових трубок, які паралельно розміщуються відносно один одного. UA 97020 U (12) UA 97020 U UA 97020 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до ручої сівби капсульованого насіння овочевих культур. Найближчим аналогом до корисної моделі є ручна сівалка для сівби насіння рослин, яка складається з тримача, насіннєпроводу та контейнера для насіння. Тримач виконаний у вигляді жорсткої трубки, а насіннєпровід складається з гнучкого шланга і жорсткої трубки, паралельної утримувачеві і жорстко сполученою з ним металевою пластинкою [1]. Недоліками найближчого аналога є те, що контейнер з насінням кріпиться на руці сівача, а також те, що насіння під час сівби розміщується на поверхні ґрунту. Задачею корисної моделі є удосконалення ручної сівалки, яка забезпечує сівбу капсульованого насіння овочевих культур. Технічний результат заявленої корисної моделі є розширення функціональних можливостей та спрощення конструкції. Поставлена задача вирішується тим, що ручна сівалка для сівби капсульованого насіння овочевих культур, складається з тримача, на якому розміщено регулятор глибини та насіннєпроводу, на якому розміщено контейнер з капсульованим насінням овочевих культур та лійка для подачі насіння, згідно з корисною моделлю, тримач та насіннєпровід виконано з жорстких пластикових трубок, які паралельно розміщуються відносно один одного. Суть корисної моделі полягає у тому, що у ручній сівалці для сівби капсульованого насіння овочевих культур, яка містить тримач і насіннєпровід, на якому розміщені лійка для подачі насіння та контейнер для капсульованого насіння. Тримач і насіннєпровід виконані з жорстких пластикових трубок, які паралельно розташовані відносно один одного та об'єднуються в нижній частині отвором. Контейнер для капсульованого насіння розташований у верхній частині насіннєпроводу та кріпиться до насіннєпроводу за допомогою кронштейна. На тримачі розміщується регулятор глибини, який обмежує глибину висівання насіння в ґрунт. Позитивні властивості запропонованої ручної сівалки для сівби капсульованого насіння овочевих культур базуються, передусім, на спрощенні конструкції сівалки, що досягається шляхом застосування тримача та насіннєпроводу, які виготовлені з пластикових трубок та контейнера для капсульованого насіння, який за допомогою кронштейна кріпиться в верхній частині насіннєпроводу, безпосередньо під воронкою. Сівба капсульованого насіння здійснюється в ґрунт на глибину, яка обмежується регулятором глибини. Технічний результат пояснюється кресленням, де зображено загальний вигляд ручної сівалки для сівби капсульованого насіння овочевих культур. Ручна сівалка для сівби капсульованого насіння овочевих культур-складається з тримача 1 та насіннєпроводу 2, які виконані з двох паралельних пластикових трубок та об'єднані між собою в нижній частині отвором 12. В трубці тримача 1 розміщений шток 3 з виштовхувачем 4 та пружиною 5. В верхній частині штока знаходиться рукоятка 6. Хід штока обмежується регулятором глибини 11. Лійка 7 для подачі капсульованого насіння виконана у вигляді зрізаного конуса та кріпиться в верхній частині насіннєпроводу. Контейнер 8 з капсульованим насінням 10 кріпиться на трубці насіннєпроводу 2 безпосередньо під лійкою 7 за допомогою кронштейна 9. Маркер 13 виконаний у вигляді круга з пластика та розміщений на виході трубки тримача 1. Ручна сівалка для сівби капсульованого насіння овочевих культур працює наступним чином. Капсульоване насіння 10 овочевих культур по одному відбирається з контейнера для капсульованого насіння 8 та подається у лійку 7. Капсульоване насіння рухається по трубці насіннєпроводу 2. Через отвір 12 капсульоване насіння потрапляє в порожнину трубки тримача 1. Потім за допомогою рукоятки 6 стискується пружина 5 і виштовхувачем 4 відбувається притискання та заглиблення капсульованого насіння в ґрунт. Глибина заглиблення капсульованого насіння в ґрунт обмежується регулятором глибини сівби 11. Подальша сівба з дотриманням встановленої. відстані між насінням відбувається за допомогою маркера 13. Корисна модель дозволяє вирішити поставлену задачу вдосконалення конструкції ручної сівалки для сівби капсульованого насіння овочевих культур та покращенню технологічного процесу сівби. Джерело інформації: [1] Пат. 2514755 Российская Федерация, МПК А 01 С7/02. Ручная сеялка для семян растений / Л.С. Криушков; заявитель и патентообладатель Криушков Л.С. 1 UA 97020 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Ручна сівалка для сівби капсульованого насіння овочевих культур, що складається з тримача, на якому розміщено регулятор глибини та насіннєпровід, на якому розміщено контейнер з капсульованим насінням овочевих культур та лійка для подачі насіння, яка відрізняється тим, що тримач та насіннєпровід виконано з жорстких пластикових трубок, які паралельно розміщуються відносно один одного. 2. Ручна сівалка для сівби капсульованого насіння овочевих культур за п. 1, яка відрізняється тим, що контейнер з капсульованим насінням закріплено на насіннєпроводі, безпосередньо під лійкою. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
